整理AWR6B45六速自动变速器(30针+24针+26针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

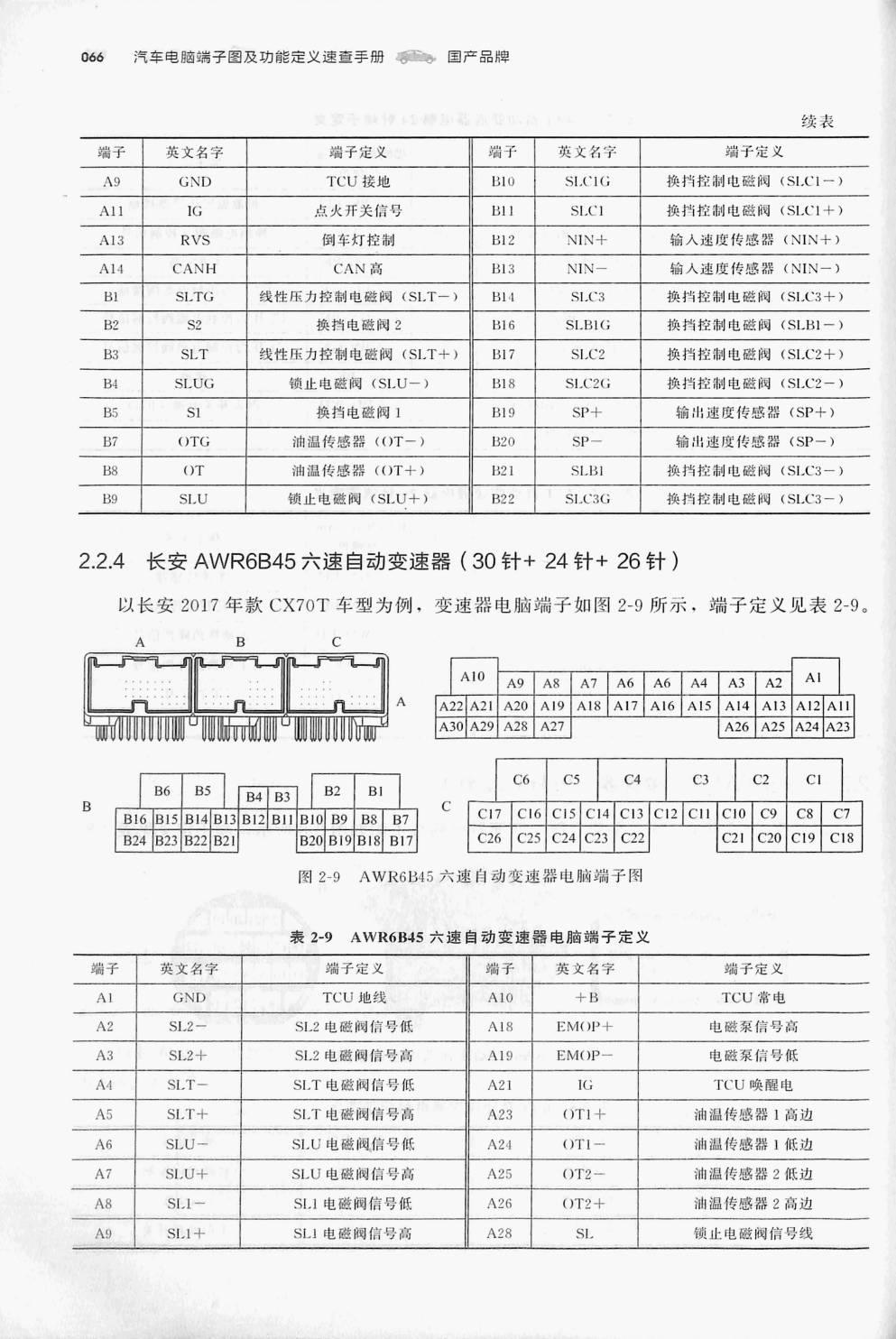

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表2-9 AWR6B45 六速自动变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 英文名字 | 端子定义 | 端子 | 英文名字 | 端子定义 |
| AI | GND | TCU 地线 | A10 | +B | TCU 常电 |
| A2 | SL.2一 | SL.2电磁阀信号低 | A18 | EMOP士 | 电磁泵信号高 |
| A3 | SL2+ | SL2 电磁阀信号高 | A19 | EMOP- | 电磁泵信号低 |
| A4 | SLT一 | SLT电磁阀信号低 | A21 | IG | TCU 唤醒电 |
| A5 | SLT+ | SL.T 电磁阀信号商 | A23 | OTI+ | 油温传感器1高边 |
| A6 | SLU一 | SL.U 电磁阀信号低 | A24 | 0T1一 | 油温传感器1低边 |
| A7 | SL.U+ | SLU 电磁阀信号商 | A25 | 0T2- | 油温传感器2低边 |
| A8 | SLI— | SL.I电磁阀信号低 | A26 | OT2+ | 油温传感器2高边 |
| A9 | SLI干 | SLI 电磁阀信号高 | A28 | SL | 锁止电磁阀信号线 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
