整理长城哈弗 H5多媒体电脑(8针+8针+6针+6针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

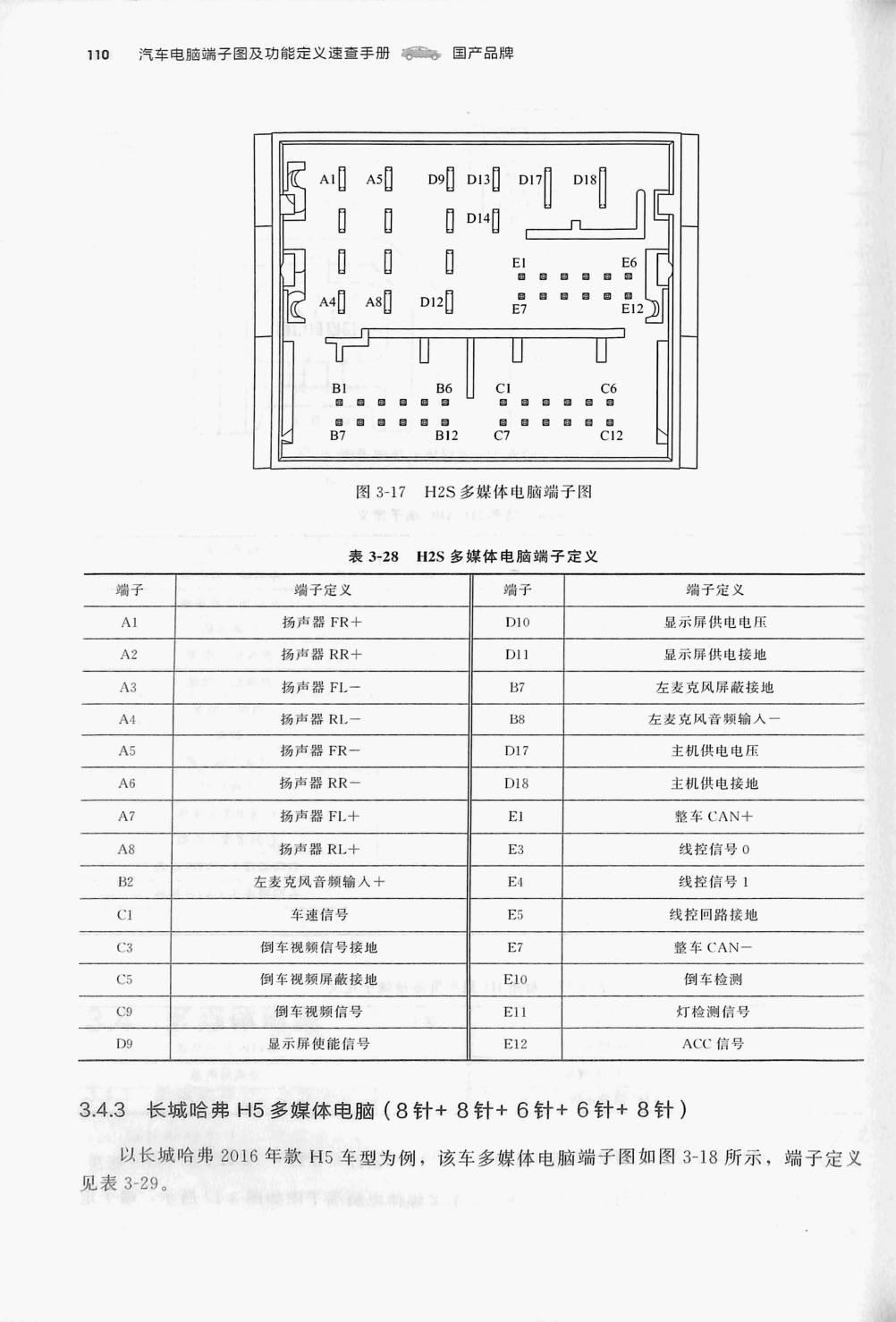

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 3-28 H2S 多媒体电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AI | 扬声器 FR+ | 显示屏供电电压 | |
| A2 | 扬声器 RR+ | D11 | 显示屏供电接地 |
| A3 | 扬声器 FL一 | B7 | 左麦克风屏蔽接地 |
| A4 | 扬声器 RL | B8 | 左麦克风音频输入一 |
| A5 | 扬声器 FR- | 1917 | 主机供电电压 |
| A6 | 扬声器 RR- | D18 | 主机供电接地 |
| A7 | 扬声器FL+ | EI | 车 CAN+ |
| A8 | 扬声器 RL+ | E3 | 线控信号0 |
| B2 | 左麦克风音频输入十 | EA | 线控信号1 |
| CI | 车速信号 | E5 | 线控回路接地 |
| 03 | 倒车视频信号接地 | E？ | 整车CAN |
| 05 | 倒车视频屏蔽接地 | E1O | 倒车检测 |
| 69 | 倒车视频信号 | E11 | 灯检测信号 |
| D9 | 显示屏使能信号 | E12 | ACC信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
