整理长城哈弗 H2S多媒体电脑(8针+12针+12针+8针+12针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

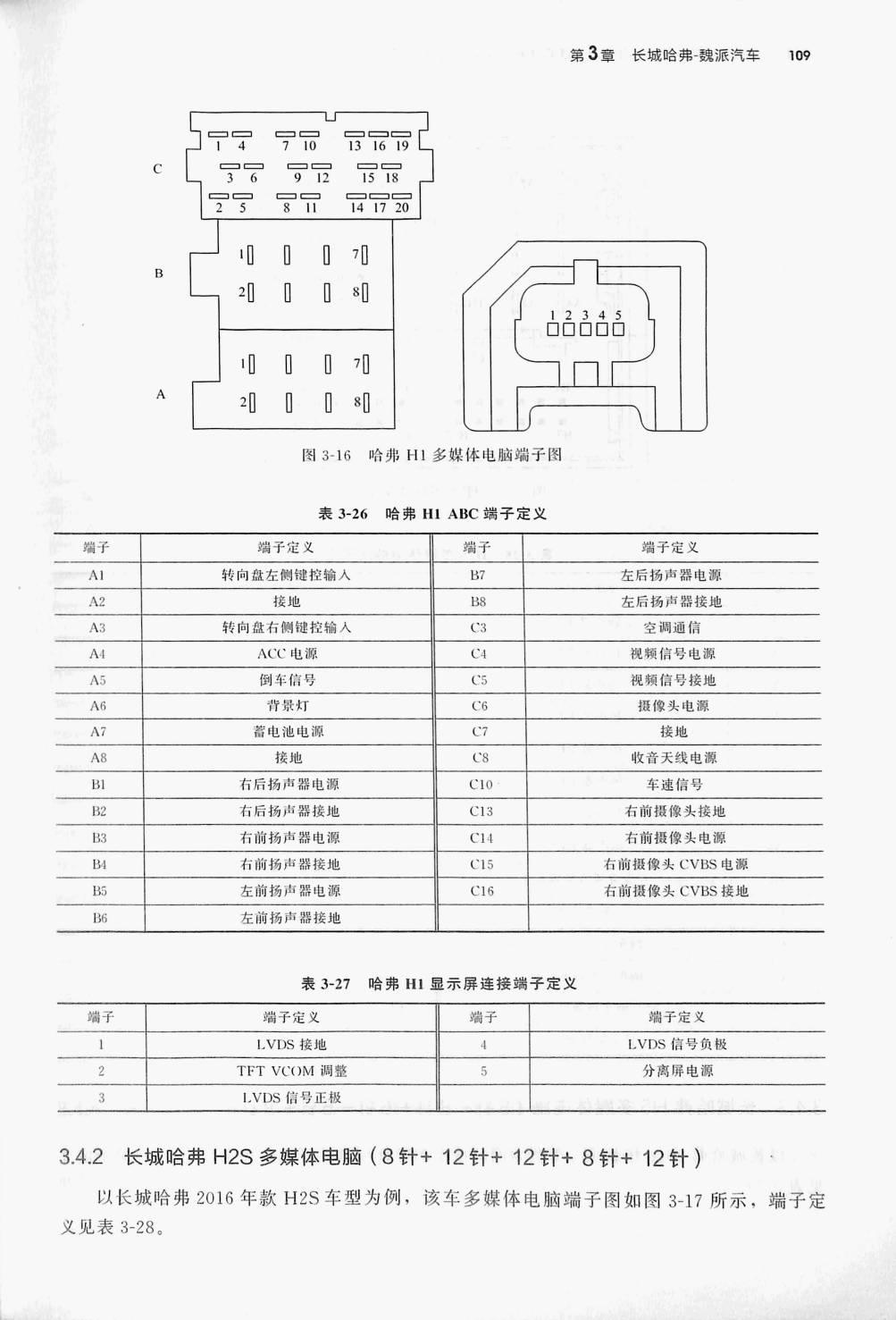

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-26 哈弗HI ABC 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| A1 | 转向盘左侧键控输入 | B7 | 左后扬声器电源 |
| A2 | 接地 | B8 | 左后扬声器接地 |
| A3 | 转向盘右侧键控输入 | C3 | 空调通信 |
| A4 | ACC 电源 | C4 | 视频信号电源 |
| A5 | 倒车信号 | C5 | 视频信号接地 |
| A6 | 背景灯 | C6 | 摄像头电源 |
| AT | 蓄电池电源 | C7 | 接地 |
| A8 | 接地 | C8 | 收音天线电源 |
| BI | 右后扬声器电源 | C10 | 车速信号 |
| B2 | 右后扬声器接地 | C13 | 右前摄像头接地 |
| B3 | 右前扬声器电源 | C14 | 右前摄像头电源 |
| B4 | 右前扬声器接地 | €15 | 右前摄像头CVBS 电源 |
| B5 | 左前扬声器电源 | C16 | 右前摄像头CVBS接地 |
| B6 | 左前扬声器接地 |
表3-27 哈弗 HI 显示屏连接端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端千 | 端子定义 | 端子 | 端子定义 |
| LVDS 接地 | 4 | LVDS信号负极 | |
| TFT VCOM 调整 | 5 | 分离屏电游 | |
| 3 | I.VDS 信号正极 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
