2024+ 特斯拉 Model 3 前保险杠饰板拆装：四组扭矩与 16 个卡子

2024+ Model 3 前保险杠饰板并非只靠轮拱卡子固定。上部、翼子板、下裙板以及后期车型新增的踝部止动爪螺栓，分别使用不同扭矩。

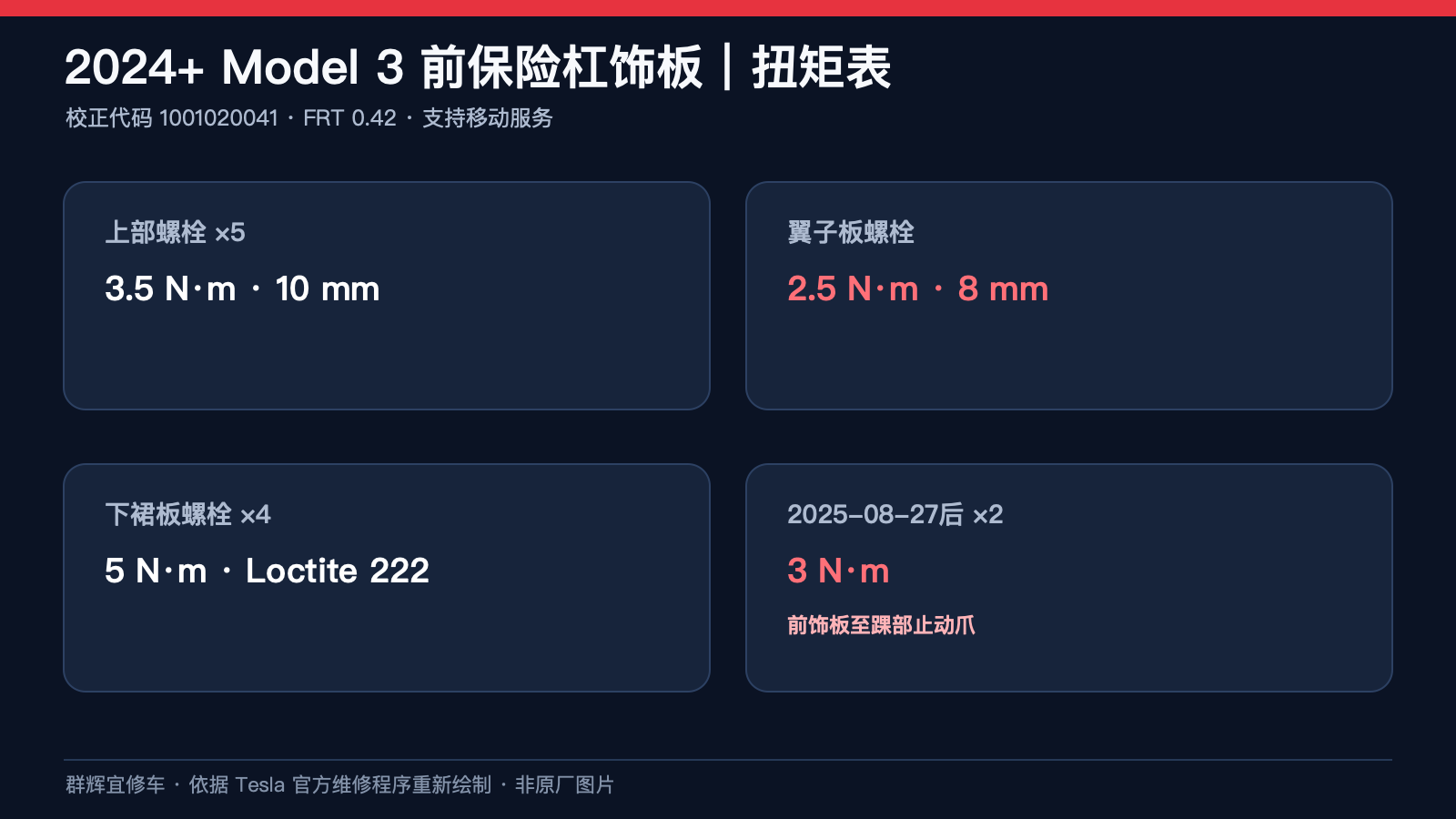

一、工时、固定件与扭矩

• 校正代码 1001020041，FRT 0.42；

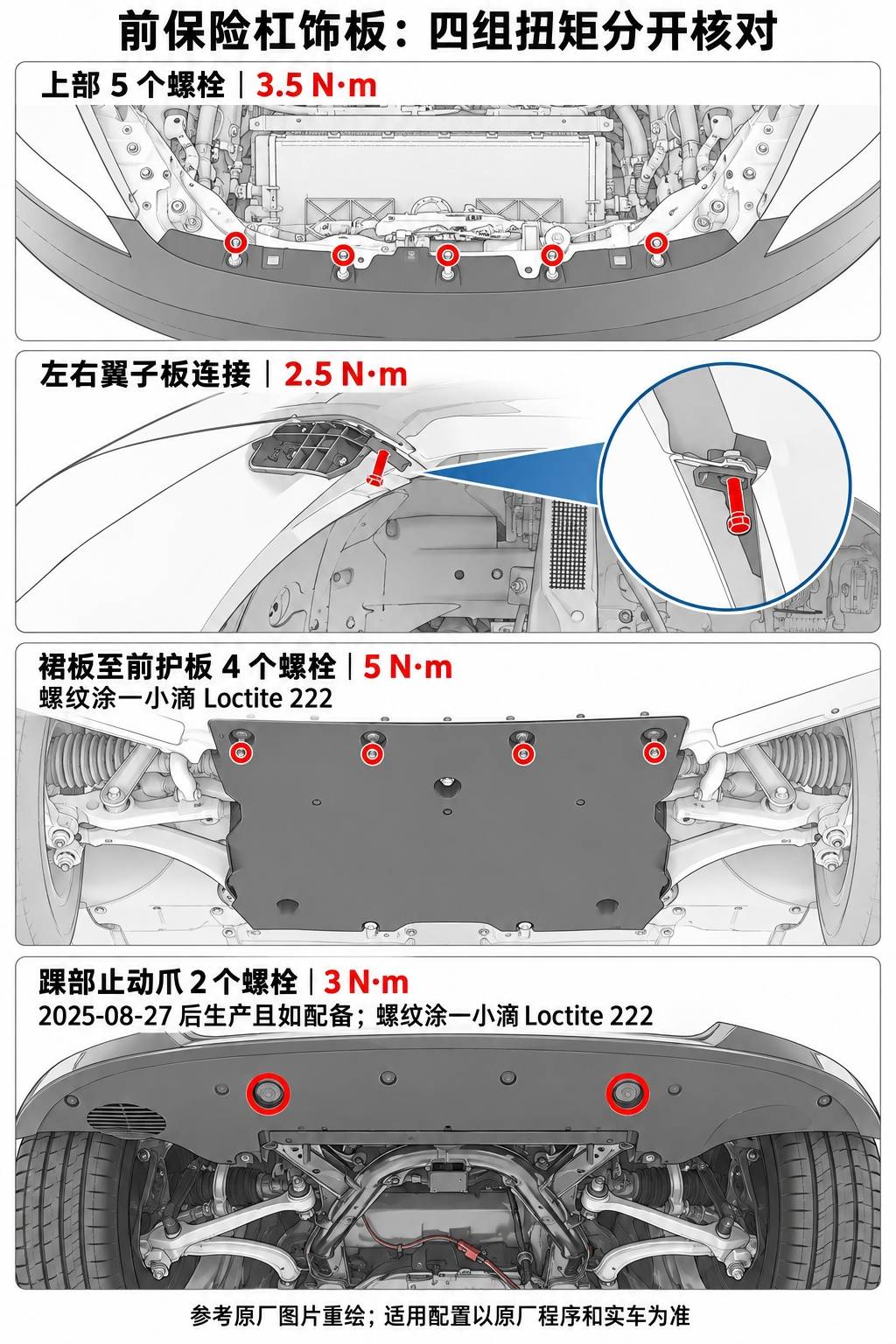

• 上部螺栓 5 个：10 mm 深套筒，3.5 N·m；
• 左右翼子板螺栓：8 mm 深套筒，2.5 N·m；
• 下裙板至前流线型护板螺栓 4 个：螺纹涂一小滴 Loctite 222，5 N·m；
• 2025-08-27 后生产车型另有踝部止动爪螺栓 2 个，螺纹涂一小滴 Loctite 222，3 N·m。

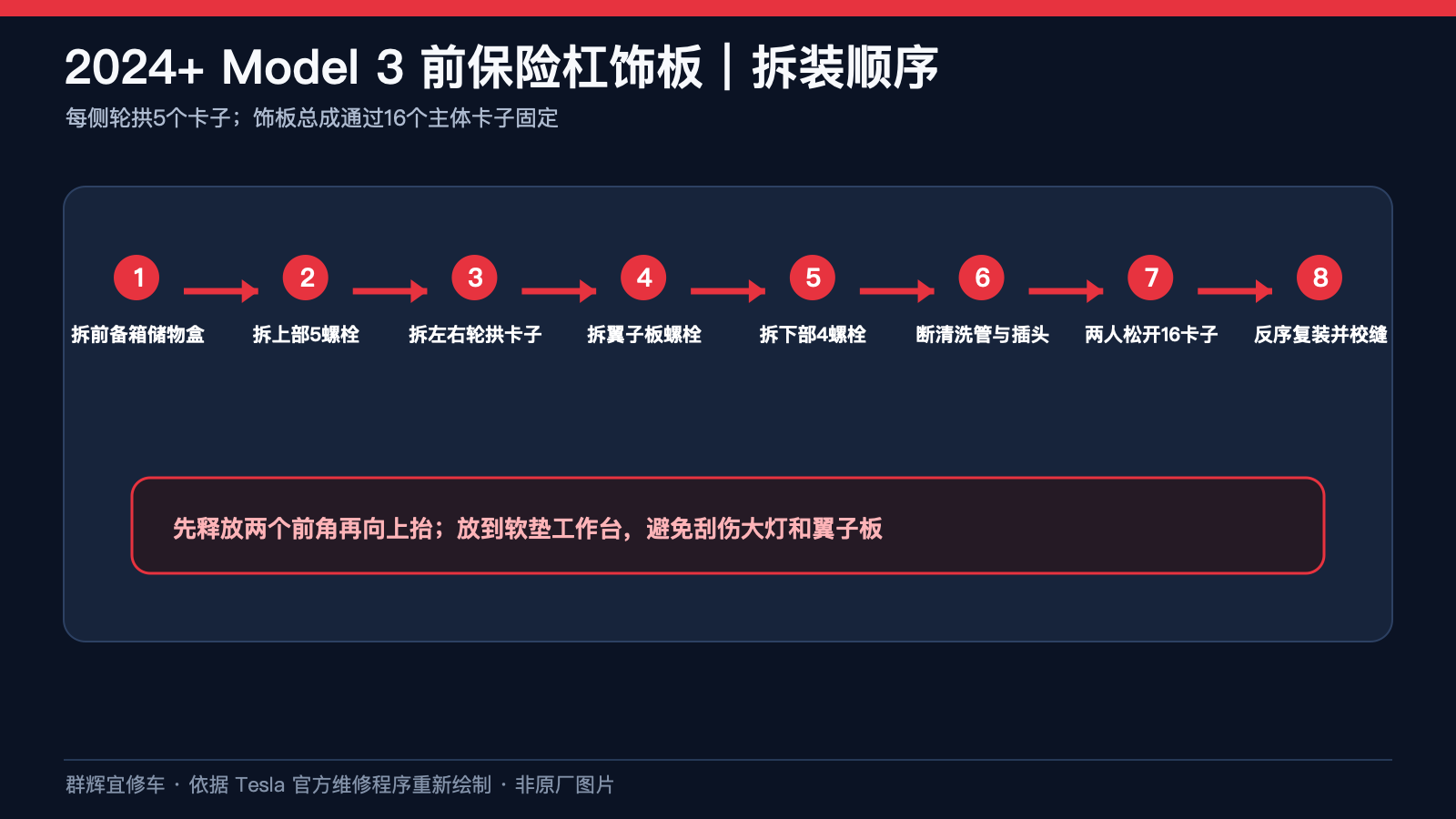

二、操作流程

1. 拆下前备箱储物单元。
2. 拆上部 5 个螺栓。
3. 每侧拆轮拱内衬至饰板的 5 个卡子，并移开内衬留出操作空间。这是轮拱内衬固定件，不包含下文的饰板总成 16 个卡子。
4. 拆左右翼子板固定螺栓。
5. 拆下部 4 个裙板螺栓及后期车型 2 个止动爪螺栓。

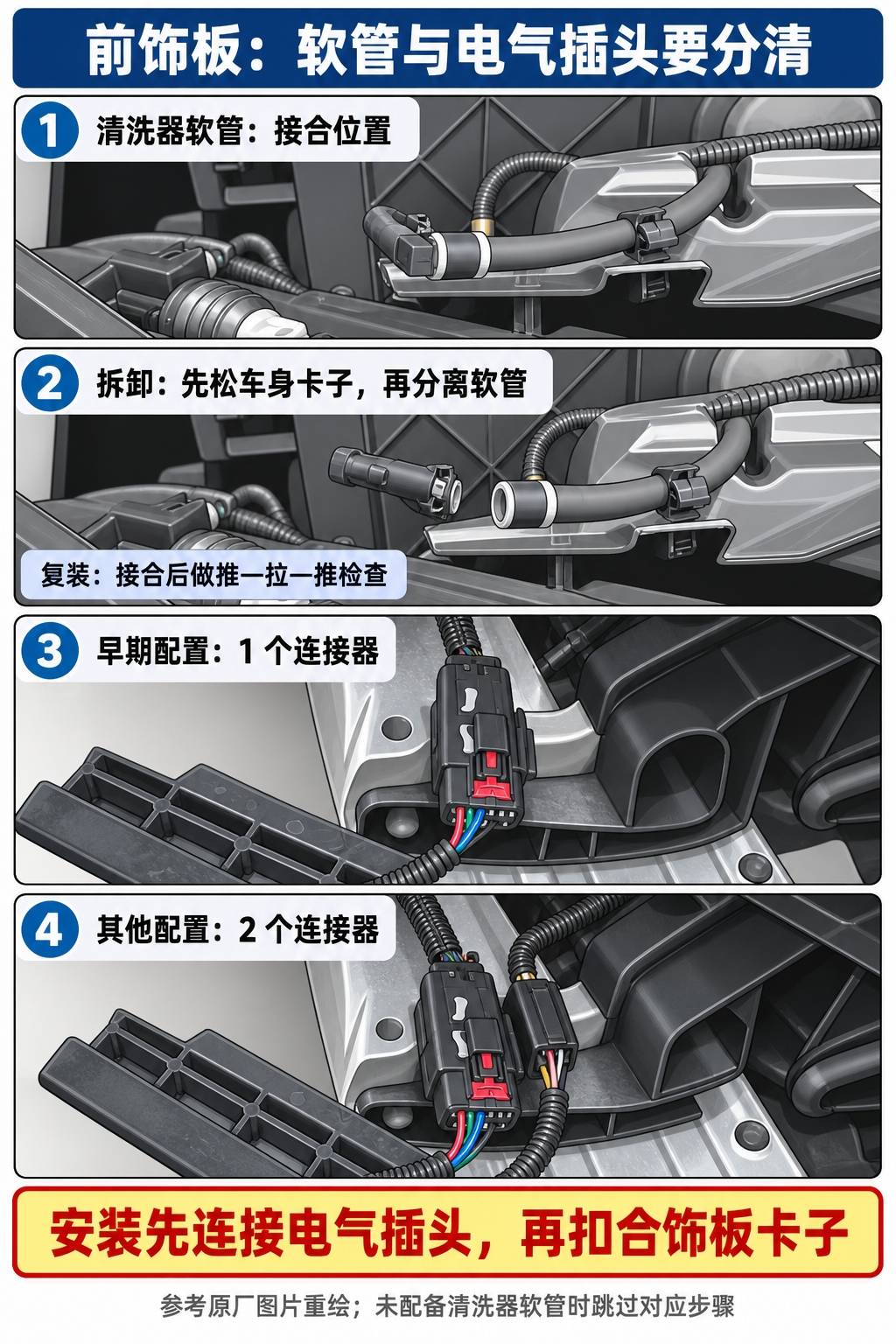

6. 先松开清洗器软管的车身固定卡子，再断开纳米喷嘴接合处，使软管分离；未配备该软管的早期车辆跳过。随后按实车配置断开 1 个或 2 个前饰板连接器。

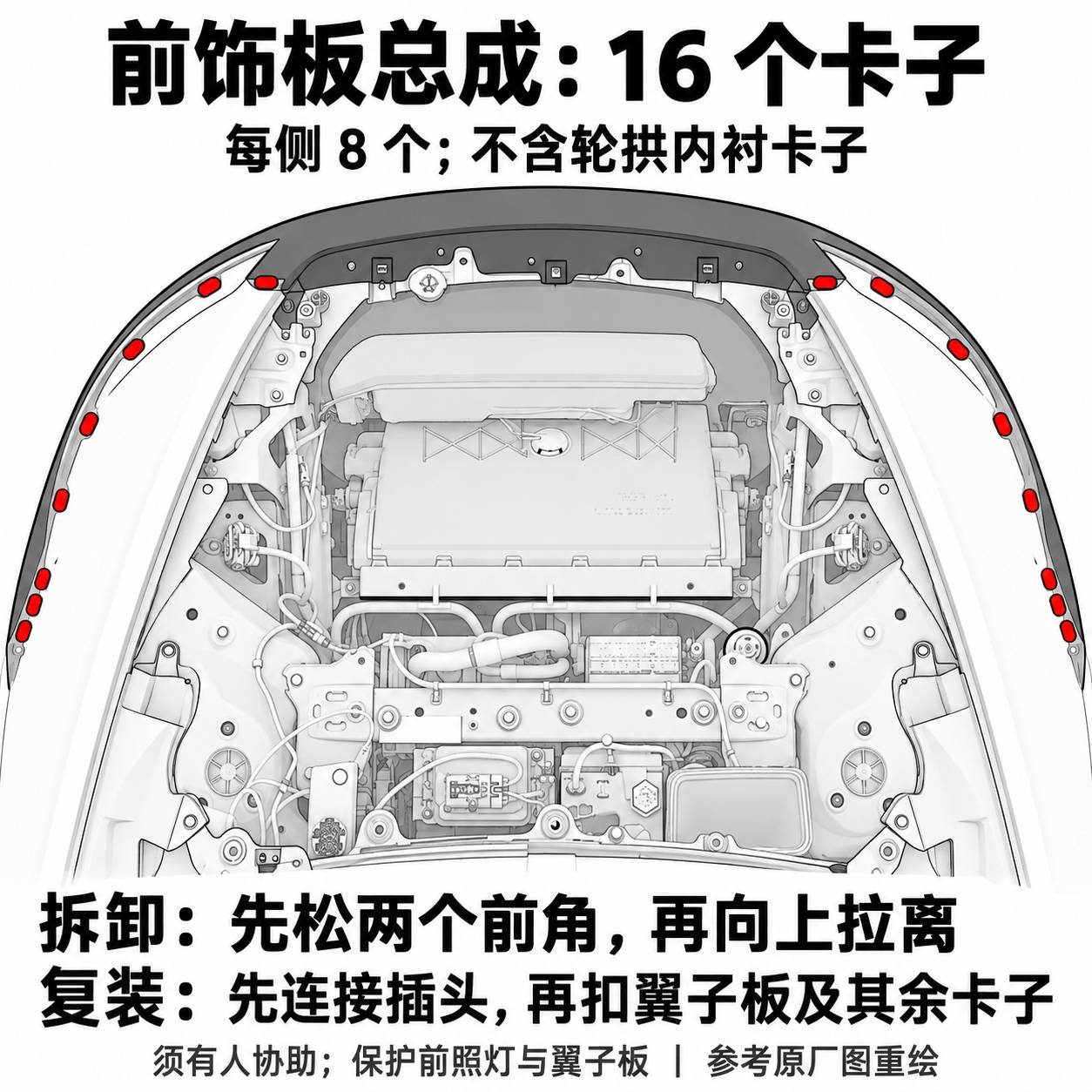

7. 有人协助托持总成，先松开两个前角，再向上拉离车辆以松开总共 16 个饰板卡子。不要刮碰前照灯和翼子板，将拆下的总成放在有软垫的作业面上。
8. 安装不是简单地把拆卸顺序倒过来：先连接前饰板的电气连接器，再扣合 16 个饰板卡子；先扣合翼子板处，再扣合其余外部卡子。

三、复装软管与固定件

1. 如配备清洗器软管，安装其车身固定卡子并接合纳米喷嘴连接处；按原厂要求做推—拉—推检查，确认软管正确接合。
2. 安装左翼子板连接螺栓并紧固至 2.5 N·m，扣回该侧轮拱内衬的 5 个卡子；右侧重复。
3. 安装上部 5 个螺栓，紧固至 3.5 N·m。
4. 2025 年 8 月 27 日之后生产且配备踝部止动爪固定件的车辆，在对应 2 个螺栓的螺纹上涂一小滴 Loctite 222，紧固至 3 N·m。
5. 在裙板至前流线型护板的 4 个螺栓螺纹上涂一小滴 Loctite 222，紧固至 5 N·m。
6. 按关联原厂程序装回前备箱储物单元。上述四组扭矩不可互换；工时 FRT 已包含关联程序，除非原厂明确要求，不叠加校正代码。

注意：拆装时不得用饰板刮碰前照灯和翼子板；拆下的总成应放在带软垫的工作台上。

资料来源与适用说明

本文依据特斯拉官方 2024+ Model 3 维修手册中的前保险杠饰板（拆卸和安装）重新整理。生产日期、市场配置与软件版本可能改变步骤，施工前须再次核对对应车辆的最新原厂程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
