上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图

2024年10月19日 20:20:00肖师傅

肖师傅

管理员

14152
文章

2
粉丝

电路速查141阅读模式

摘要上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图资料。

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 28 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

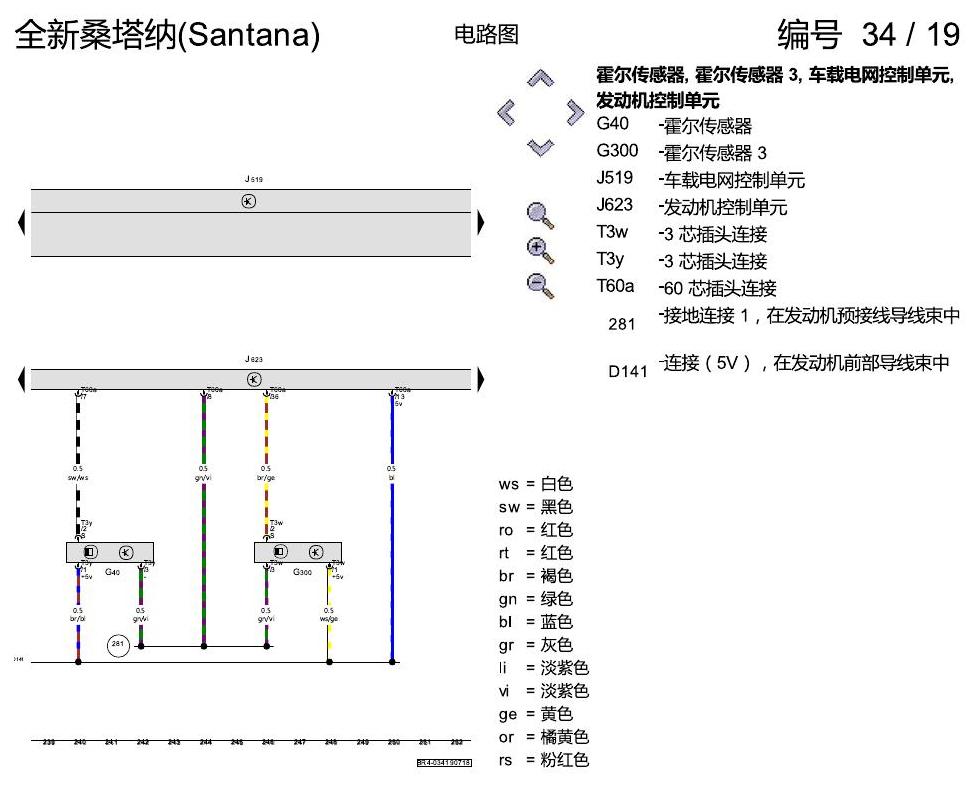

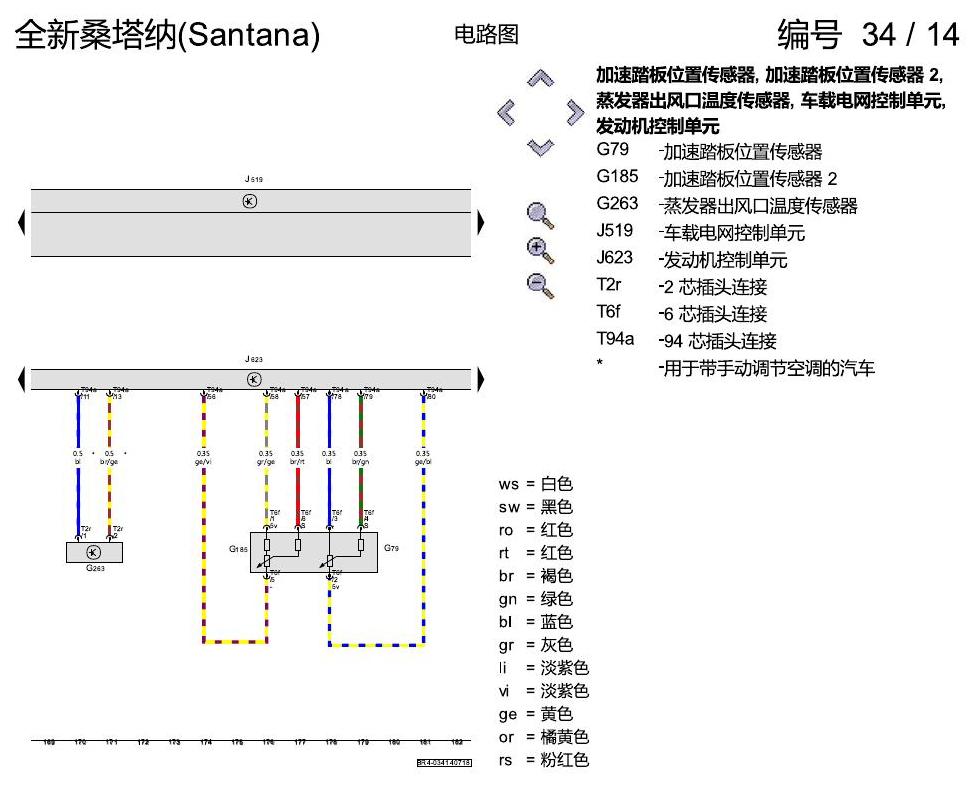

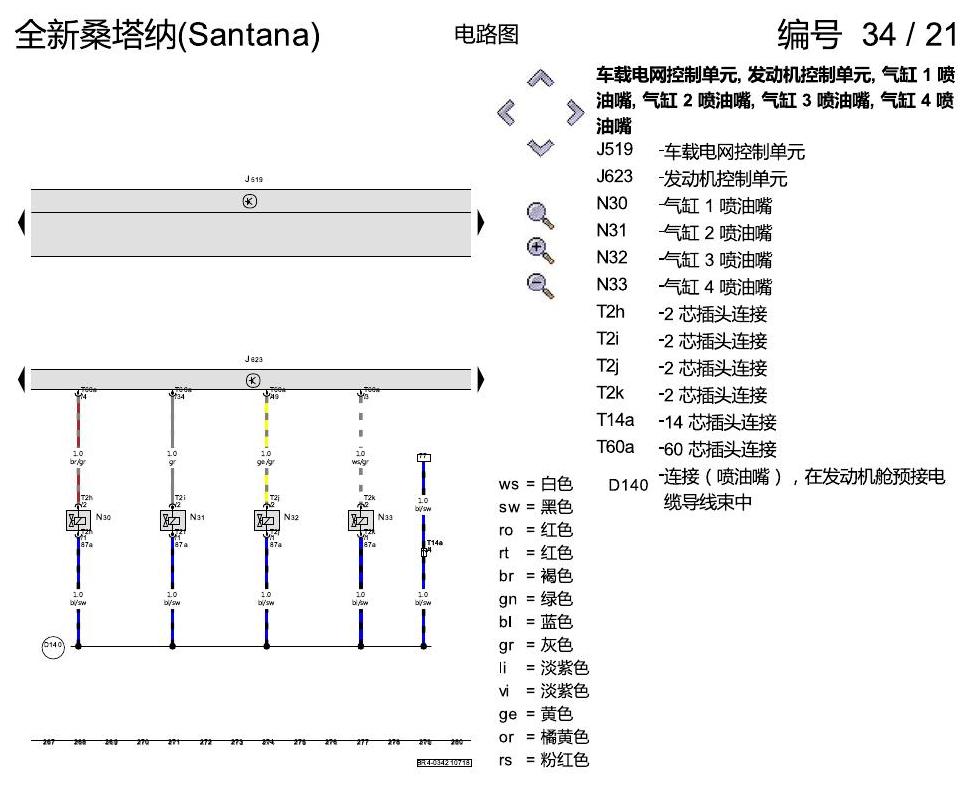

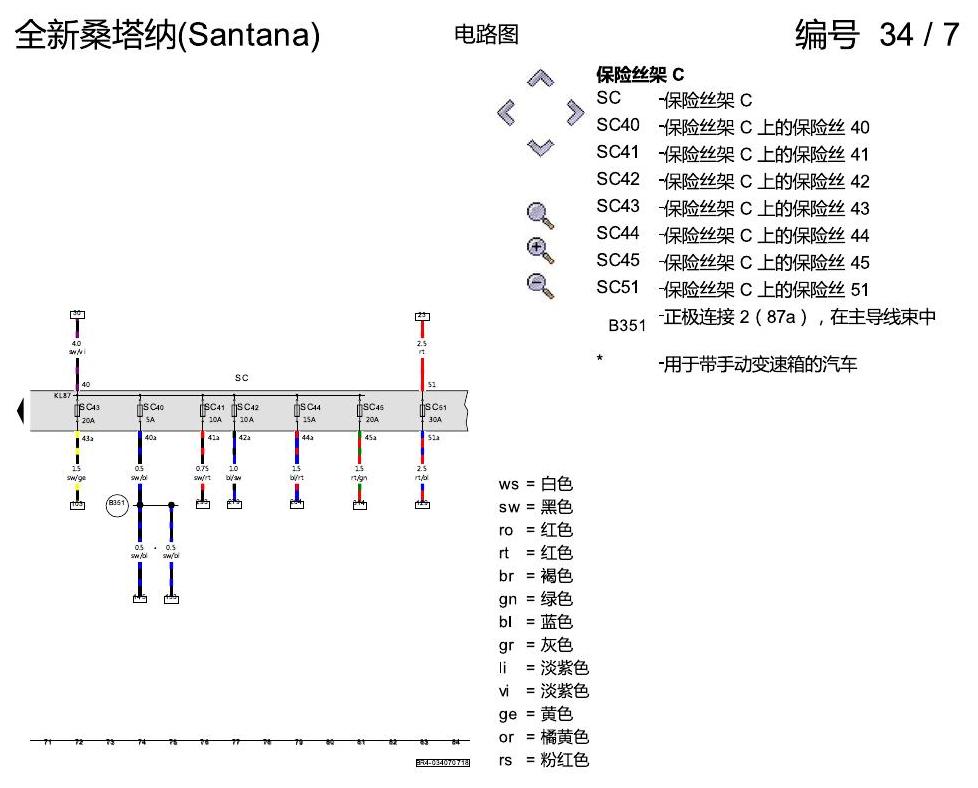

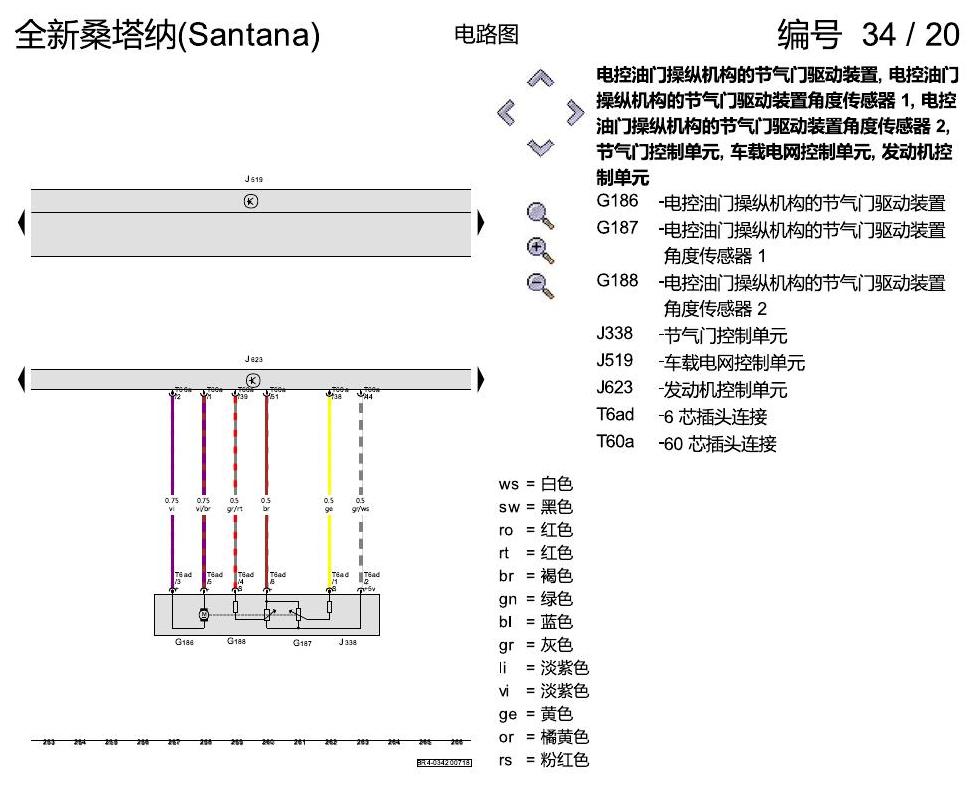

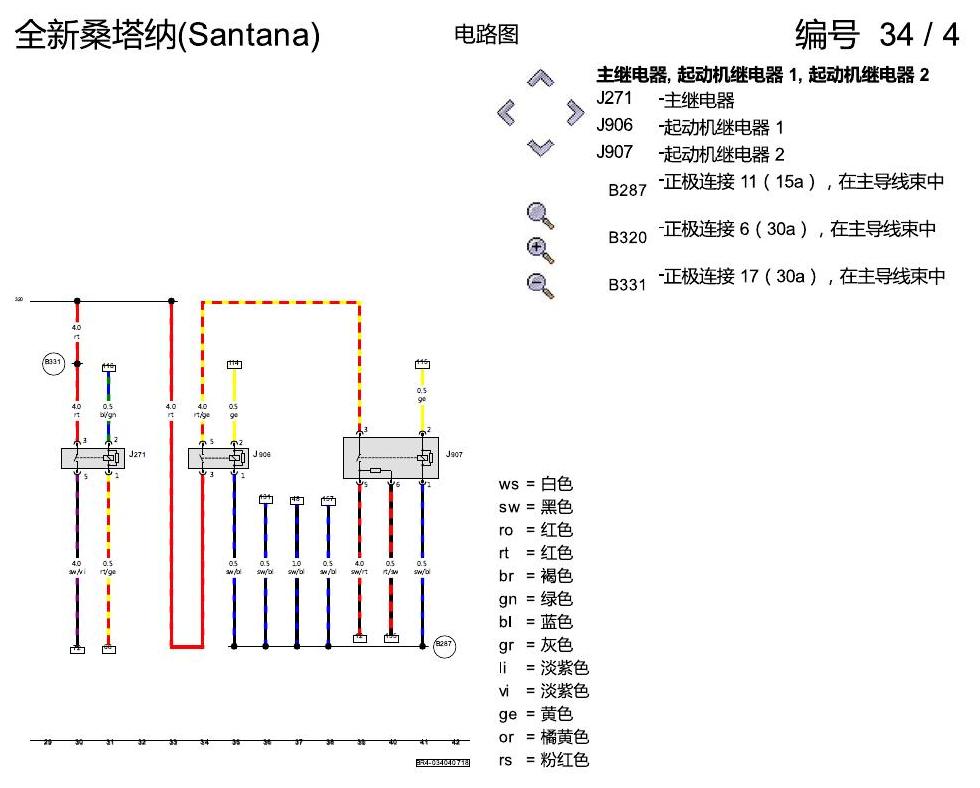

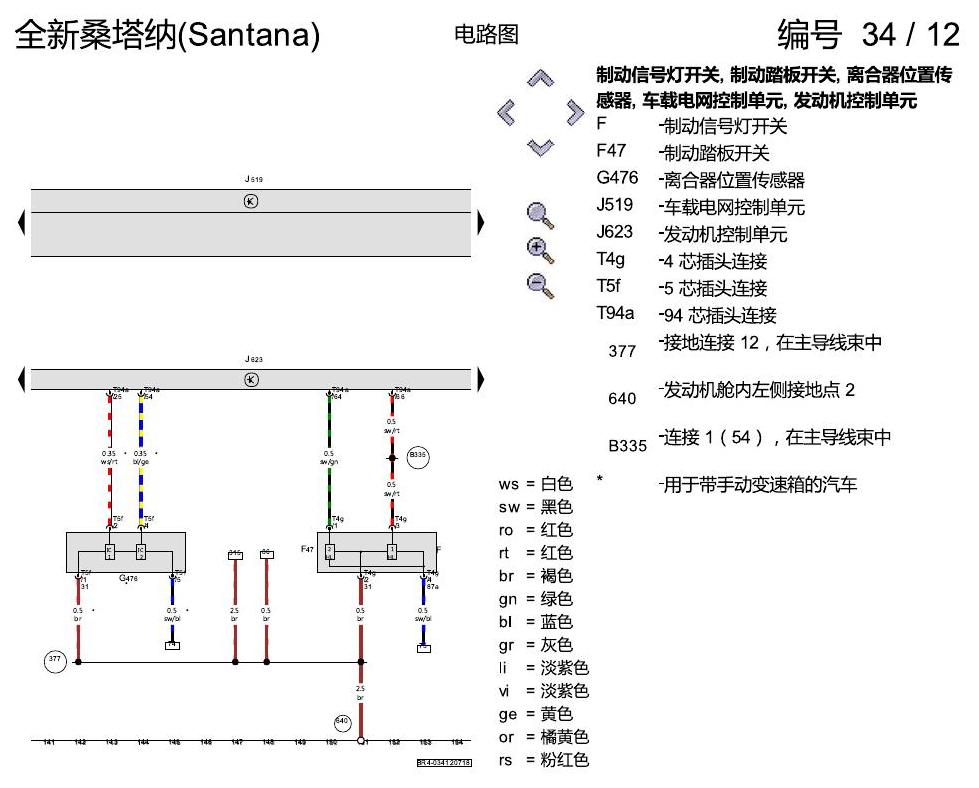

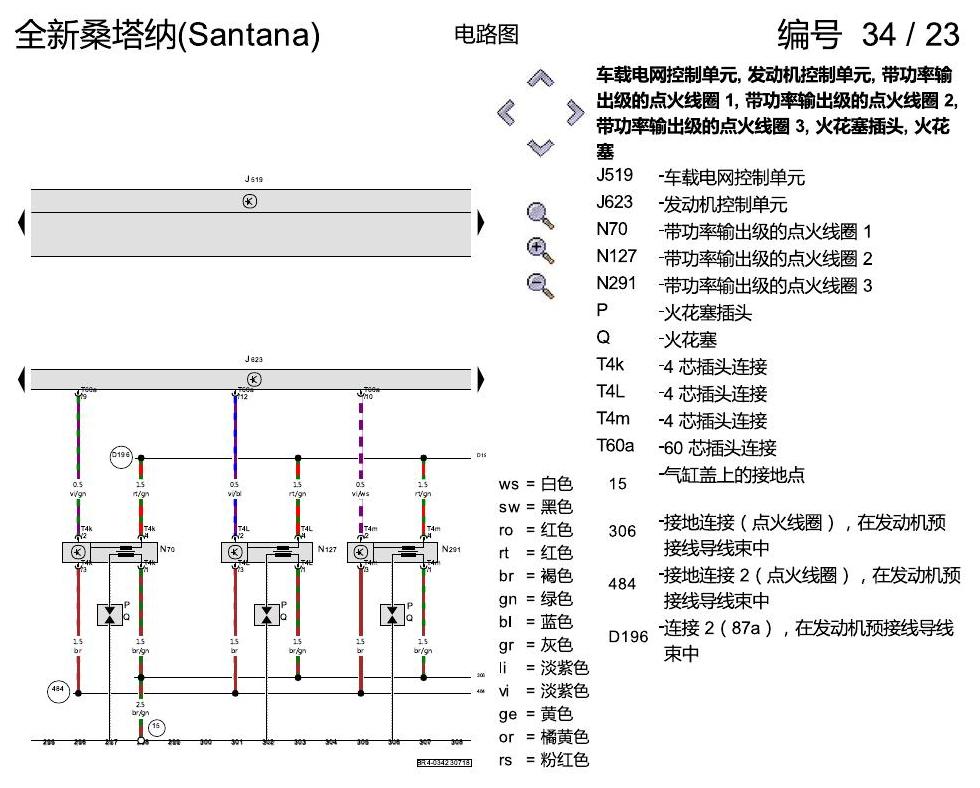

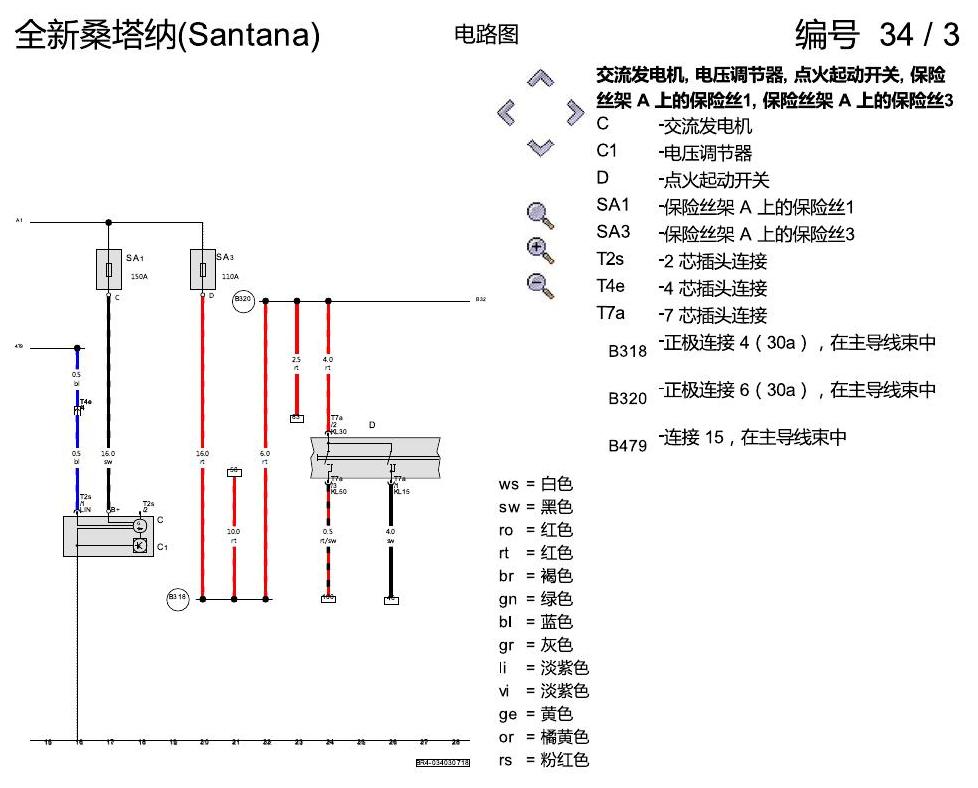

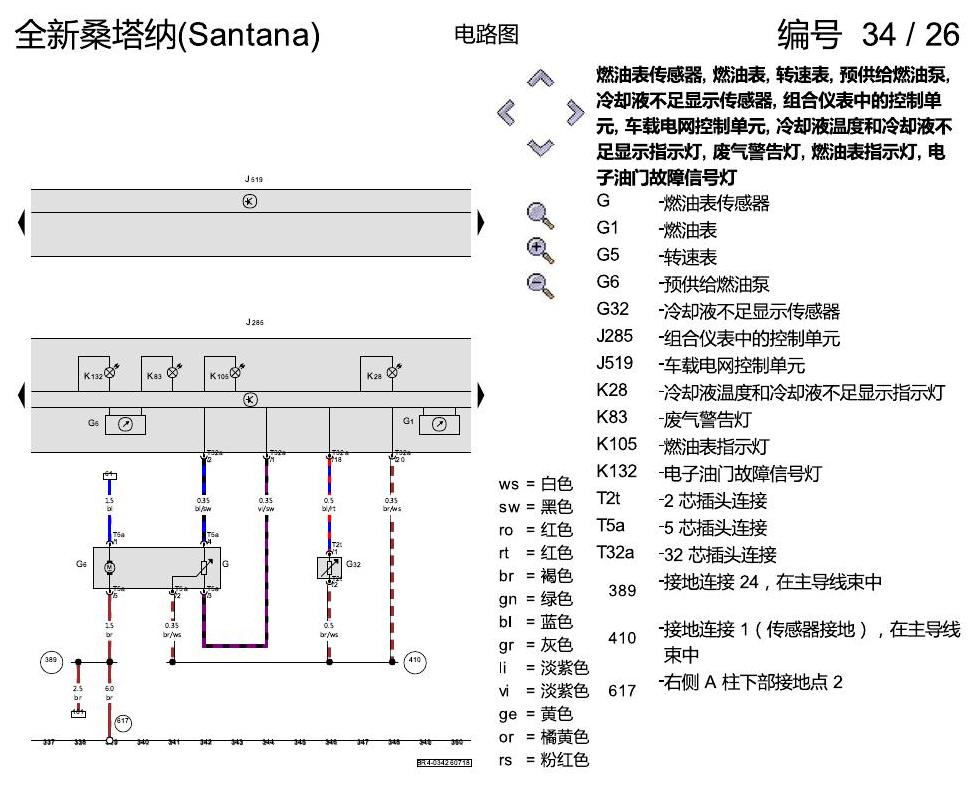

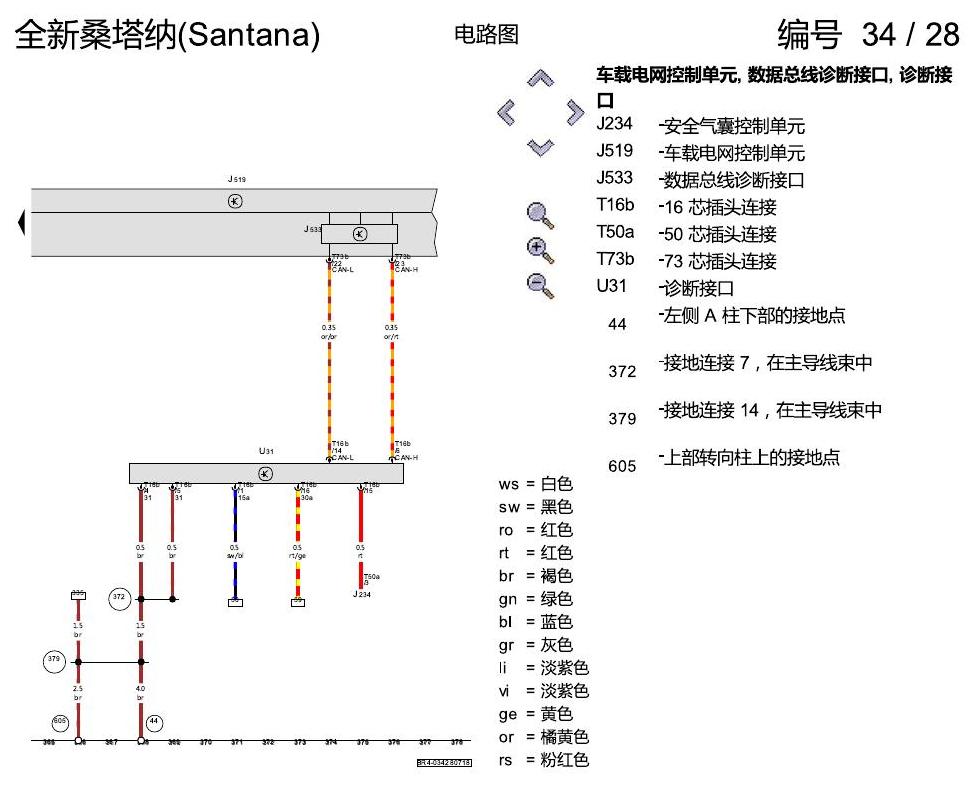

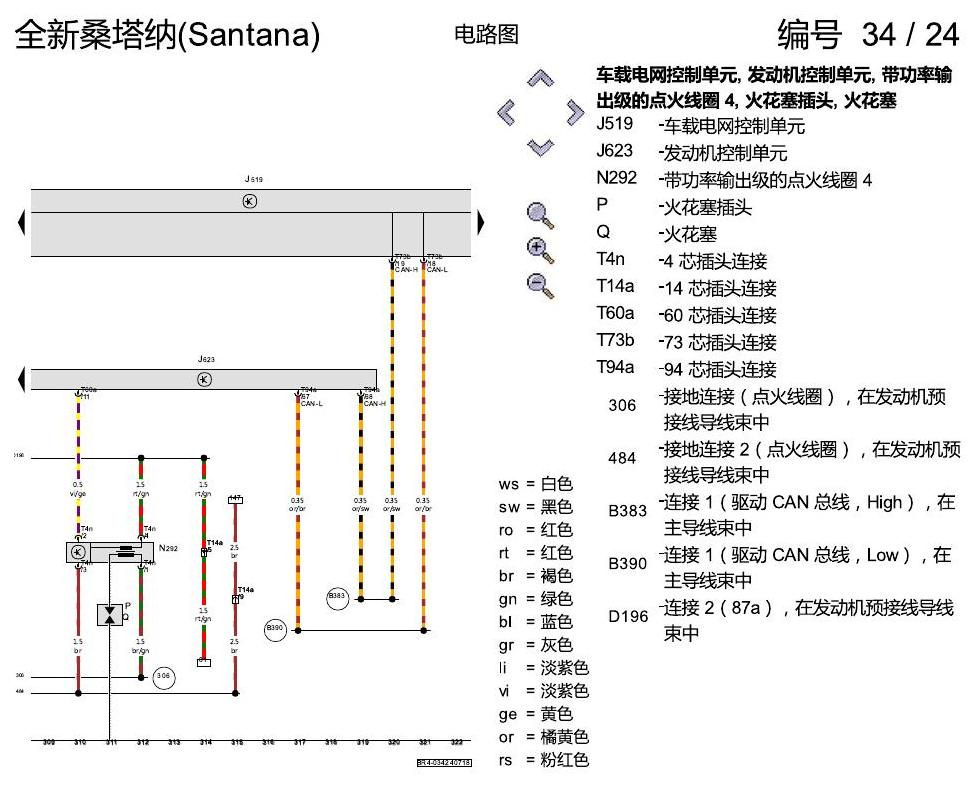

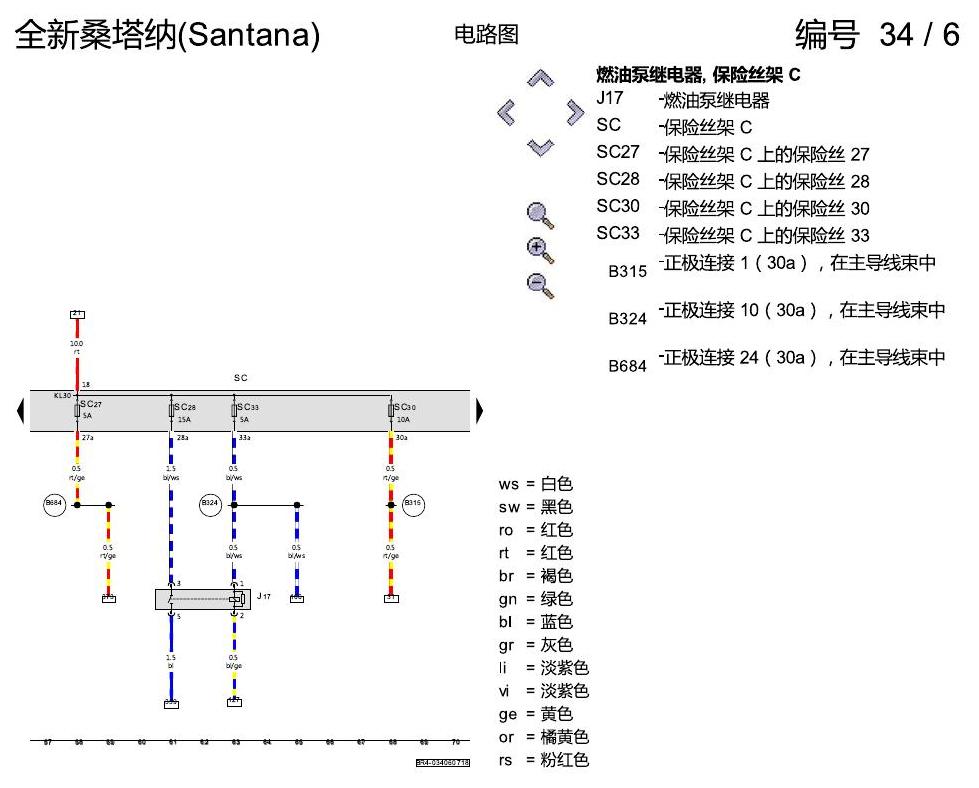

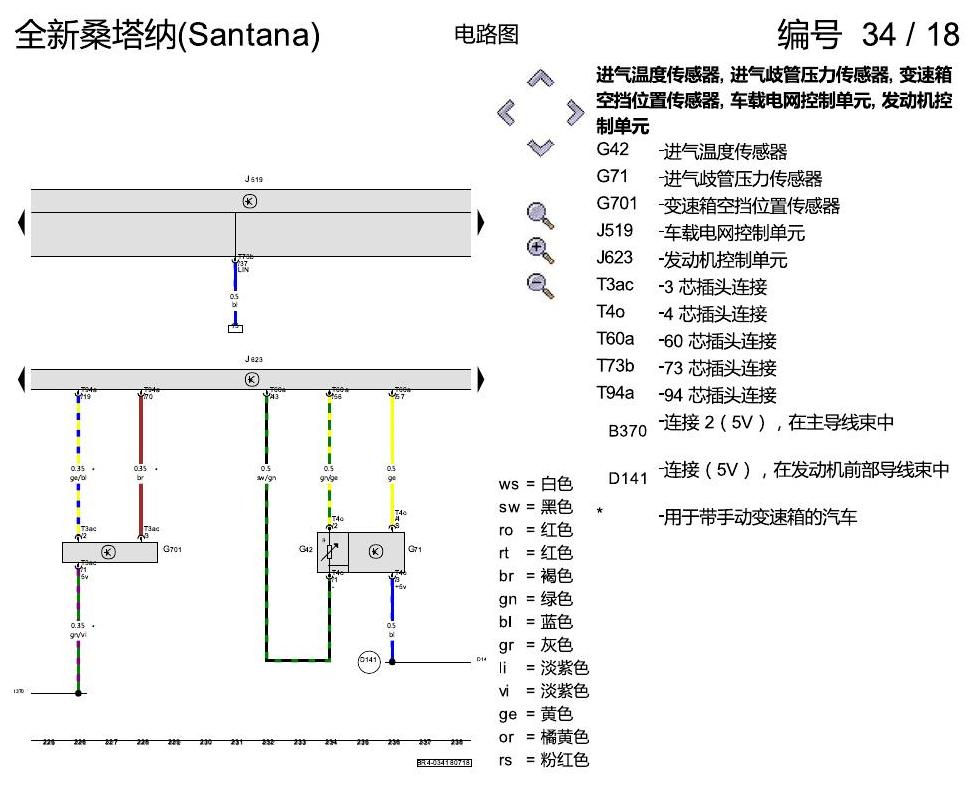

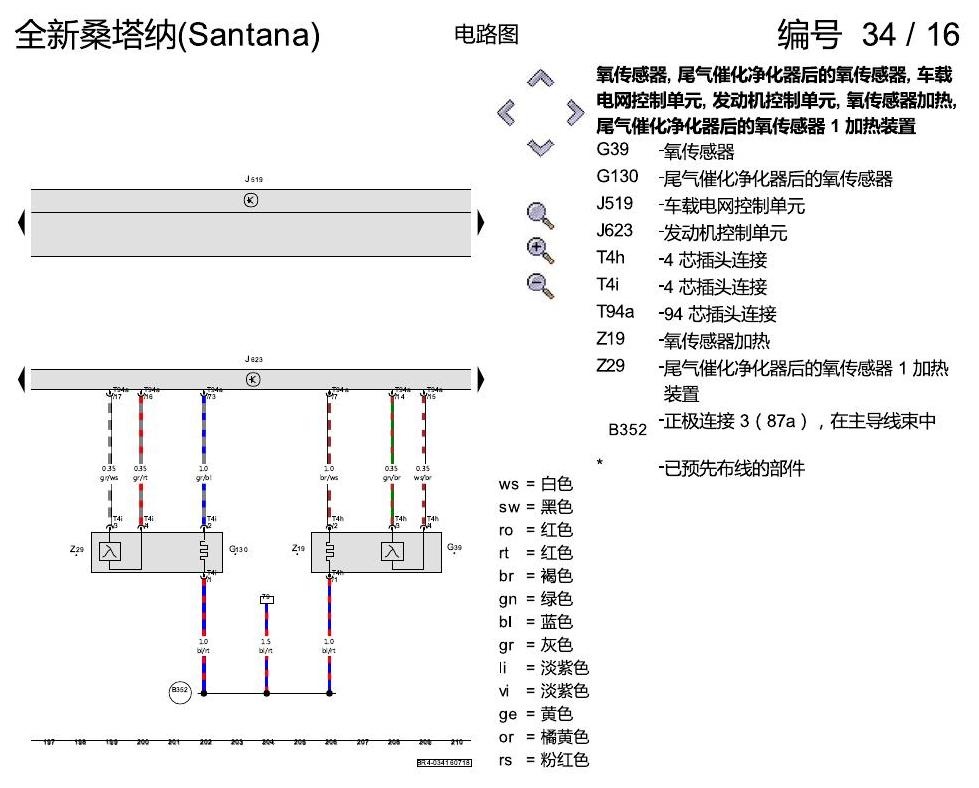

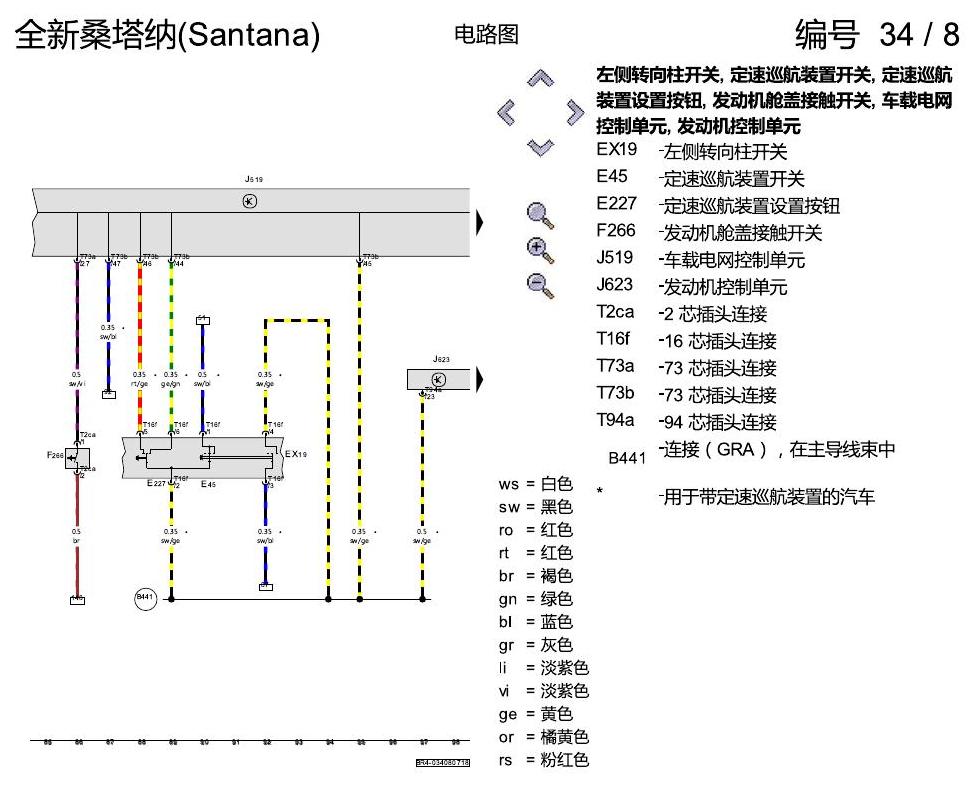

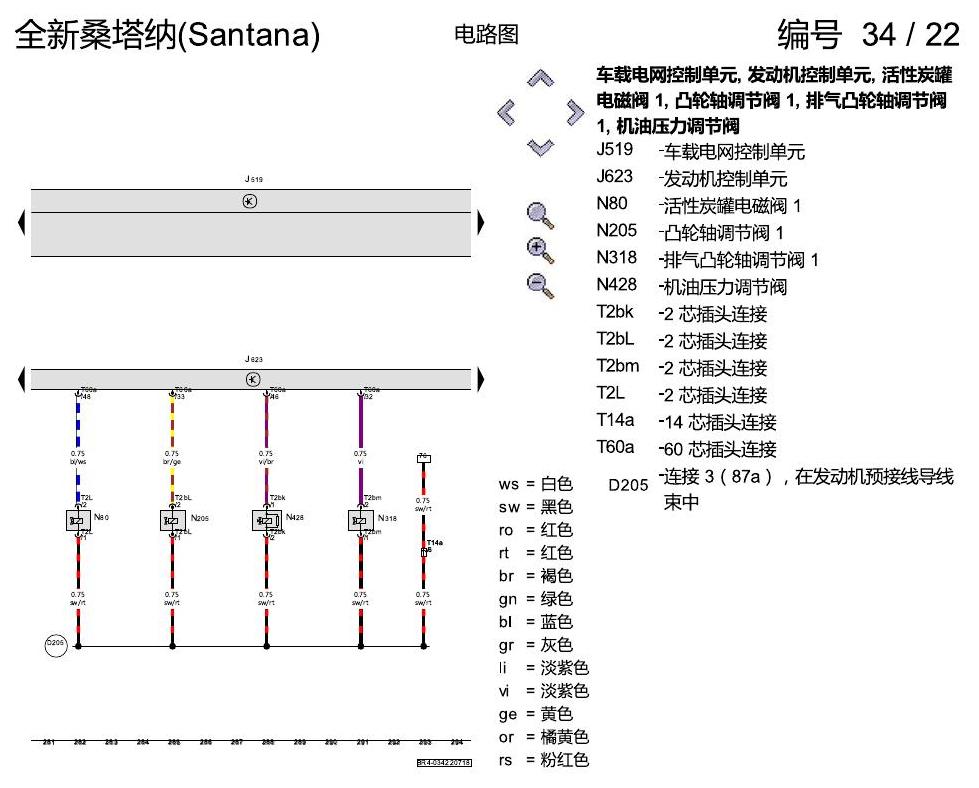

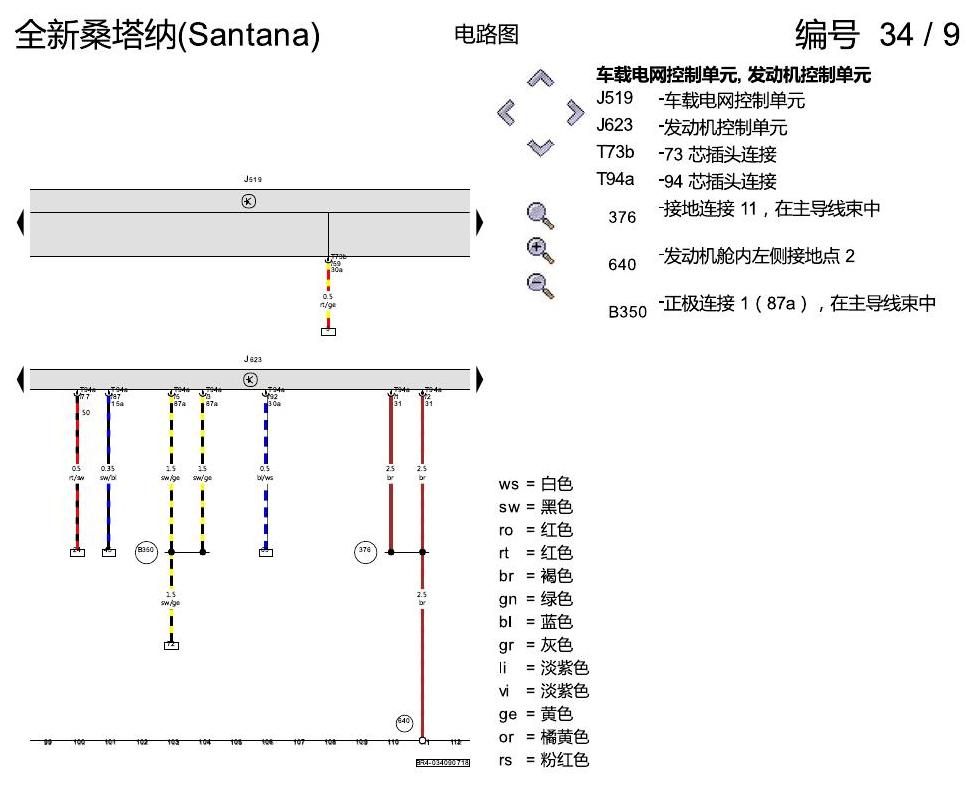

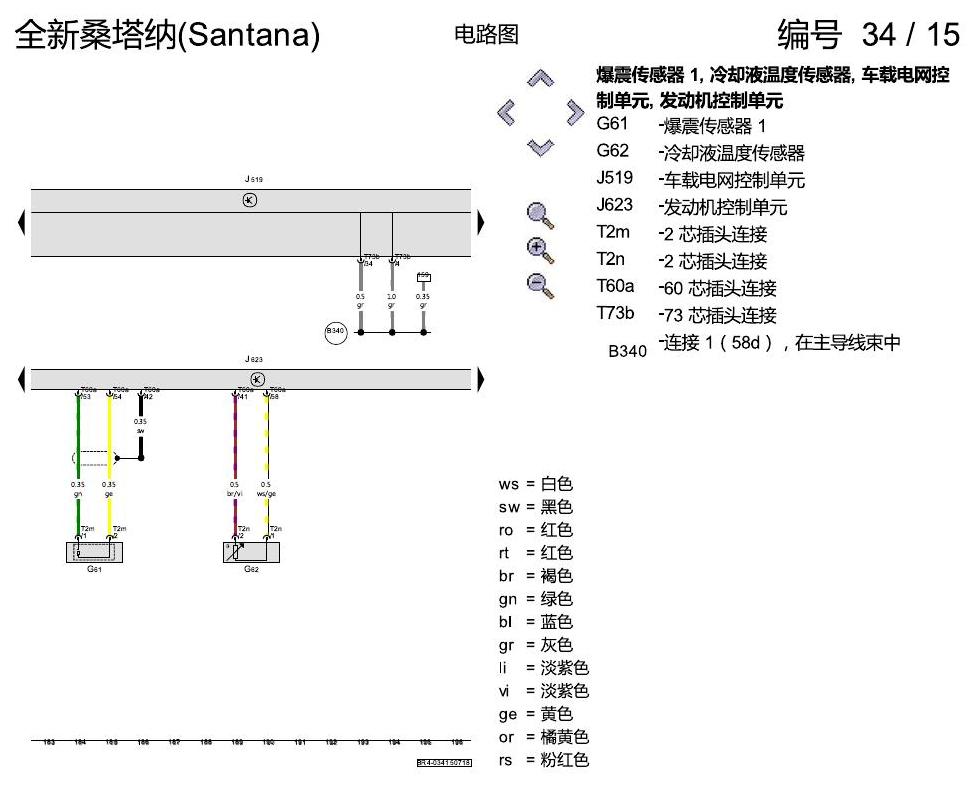

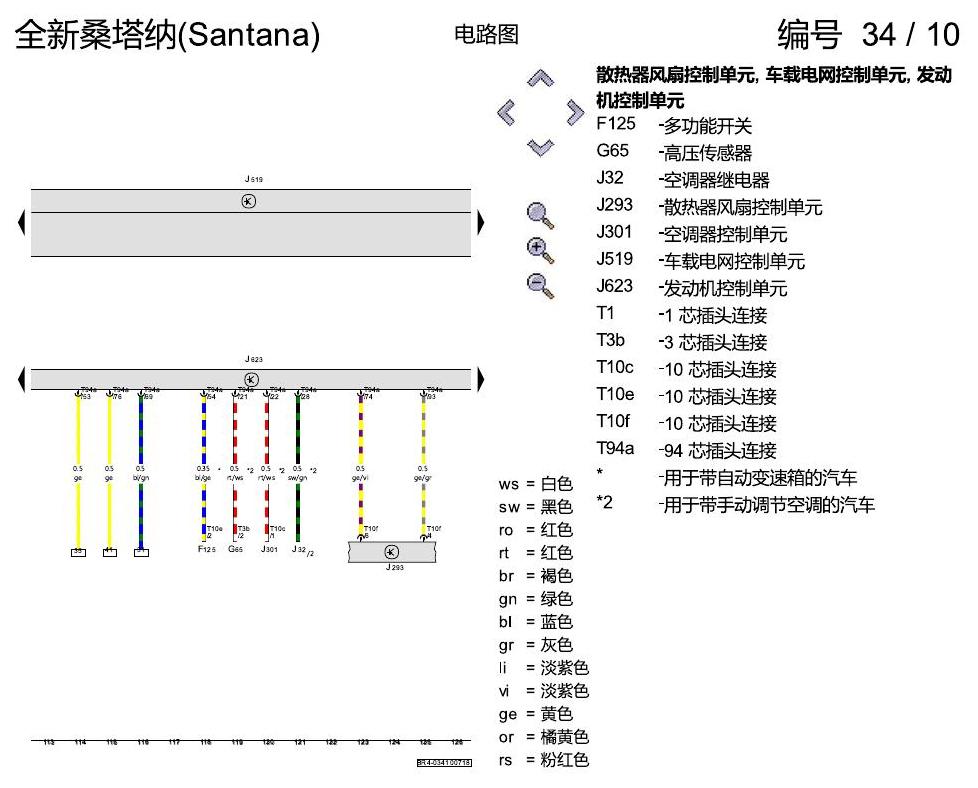

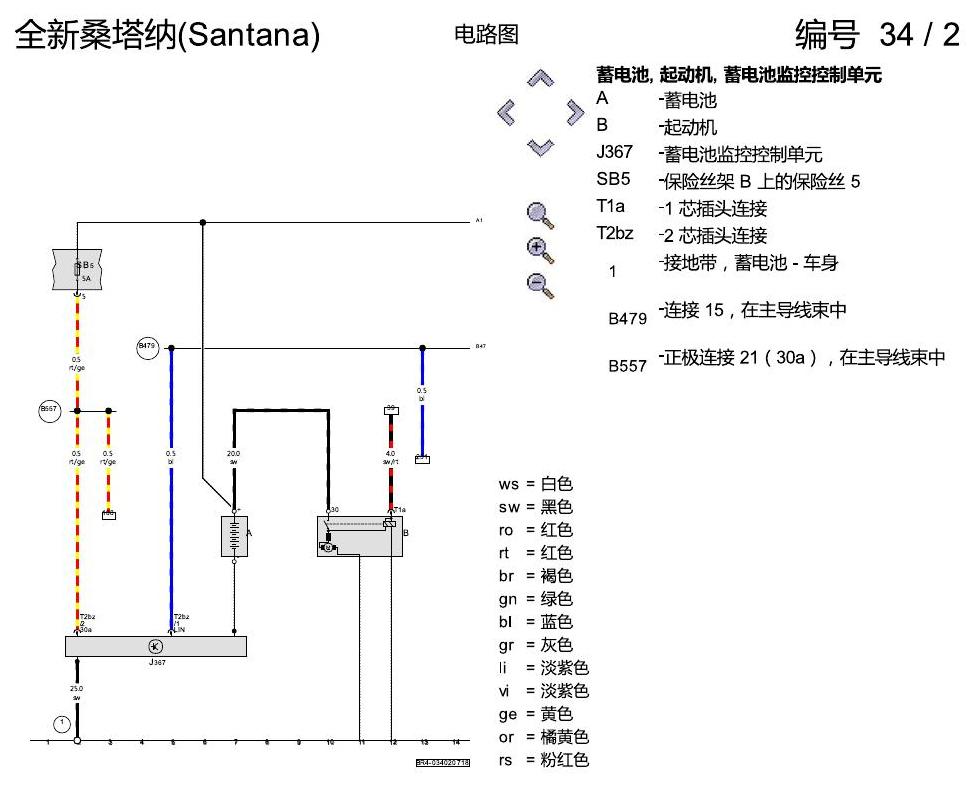

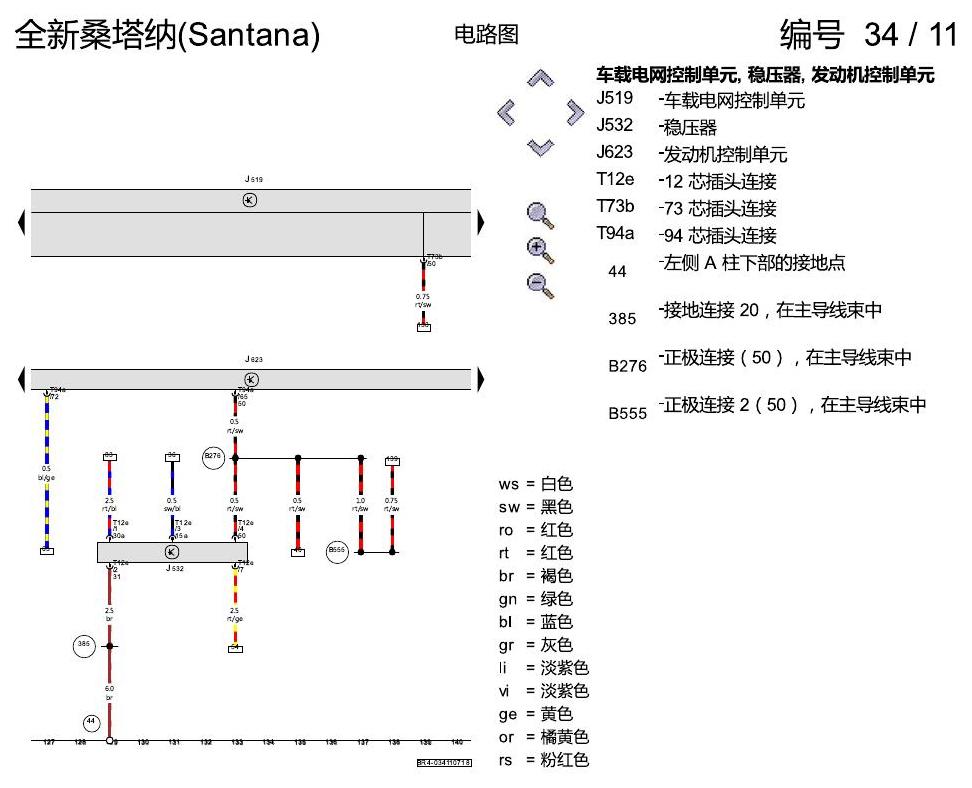

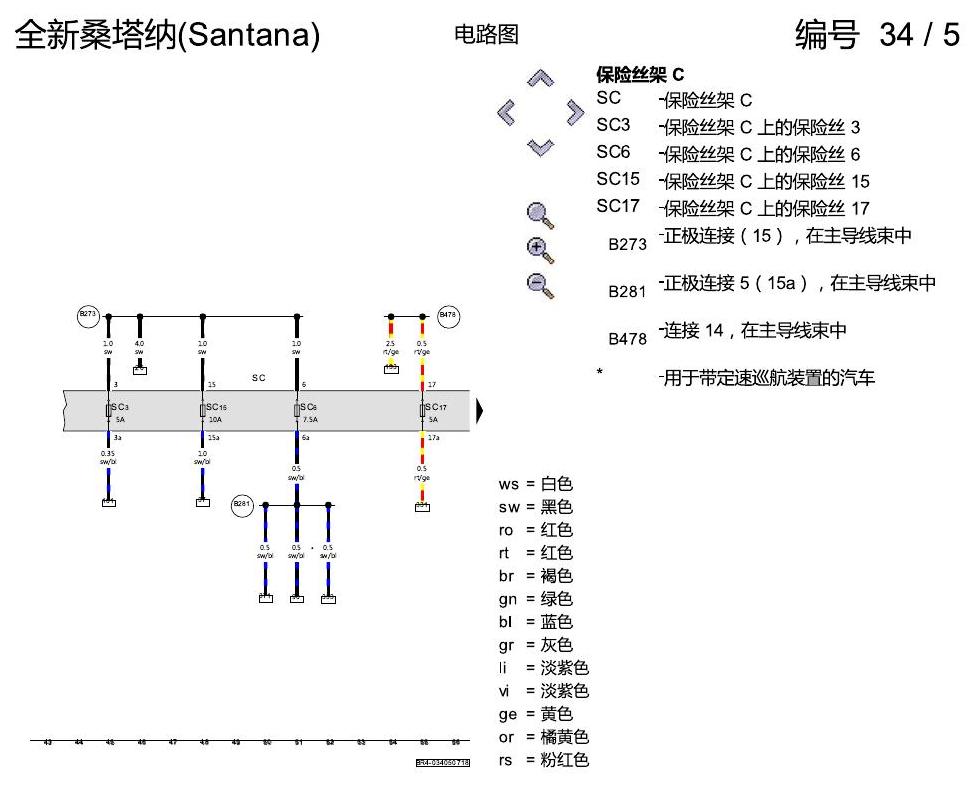

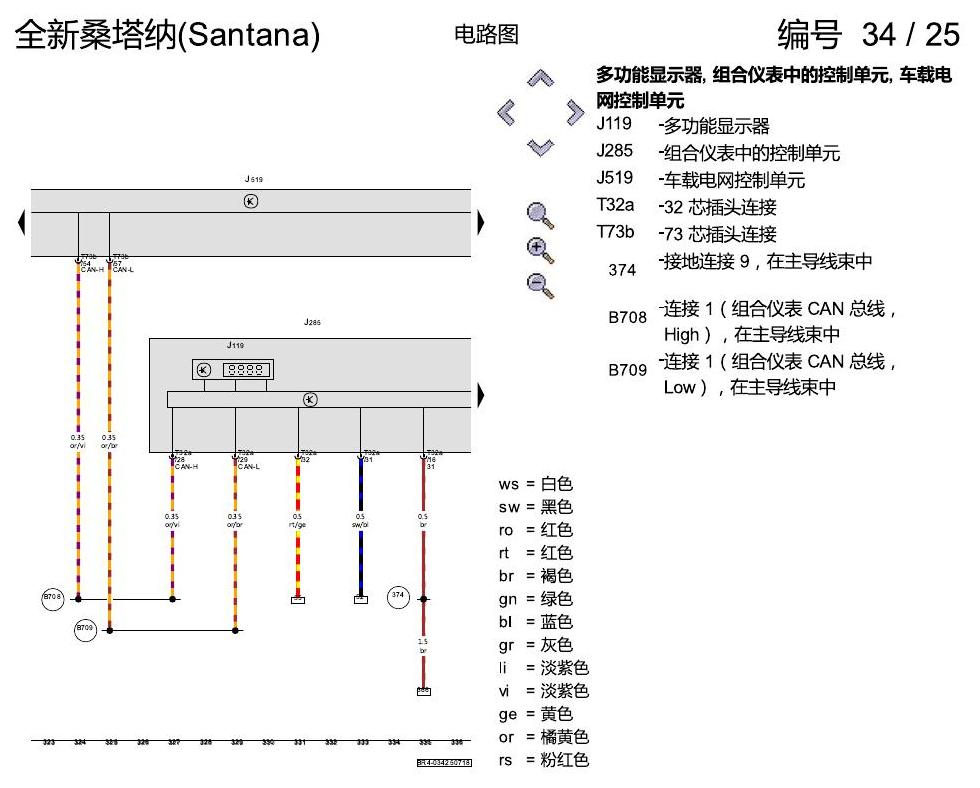

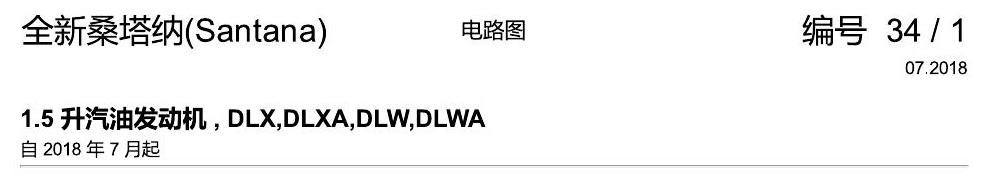

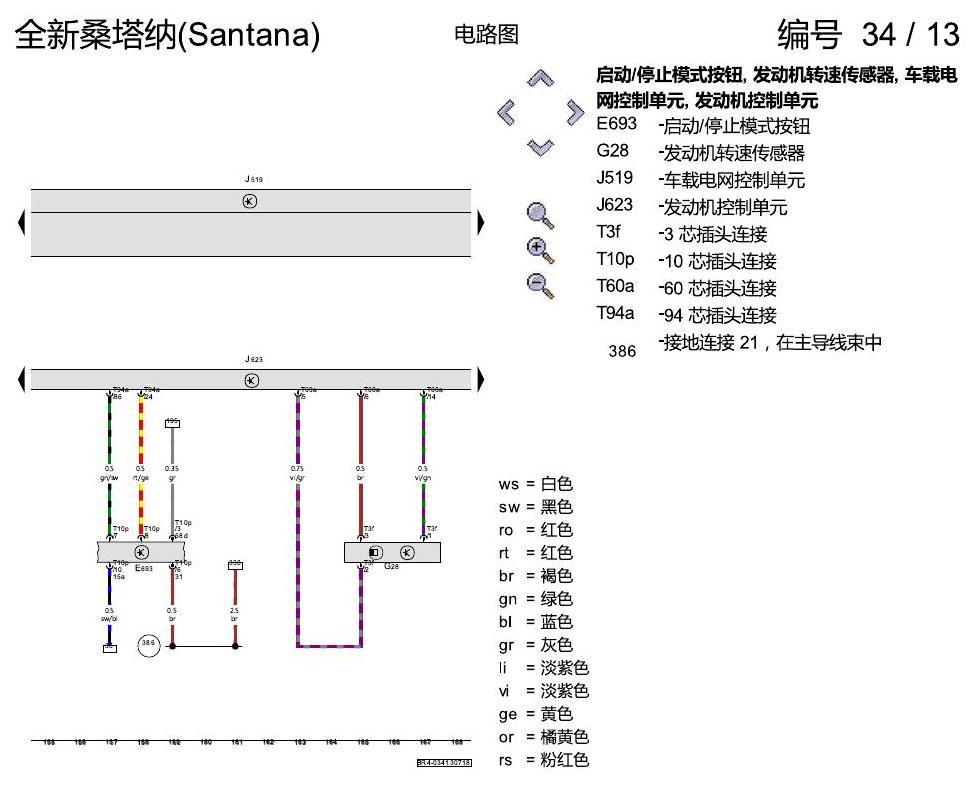

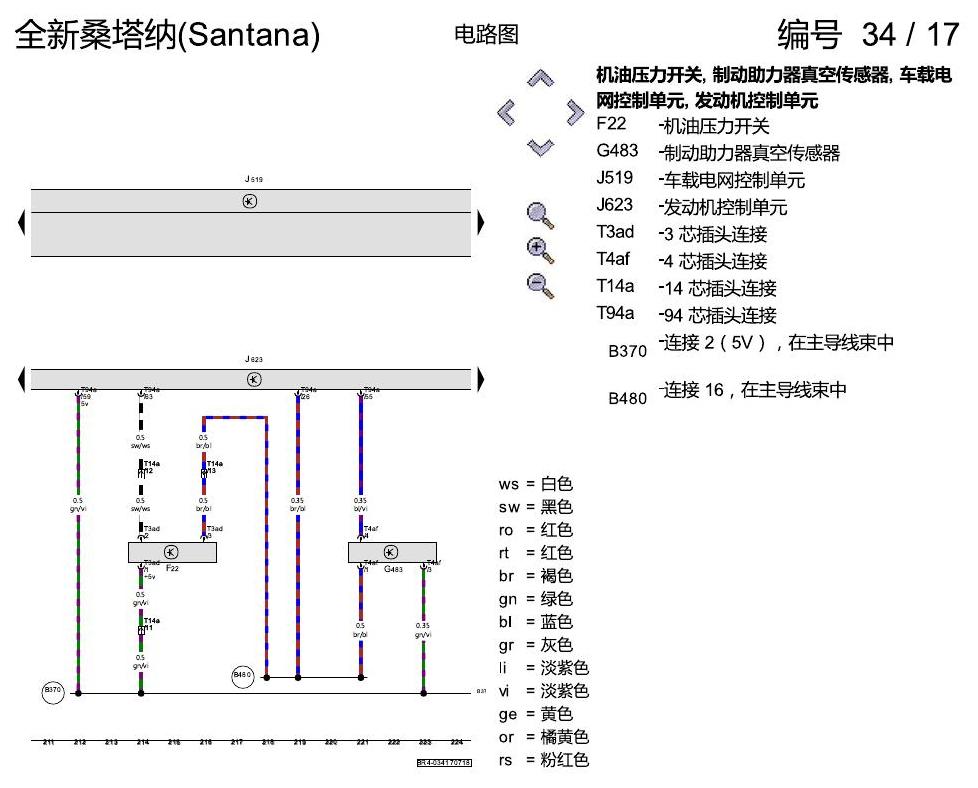

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第1页

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第2页

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第3页

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第4页

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第5页

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第6页

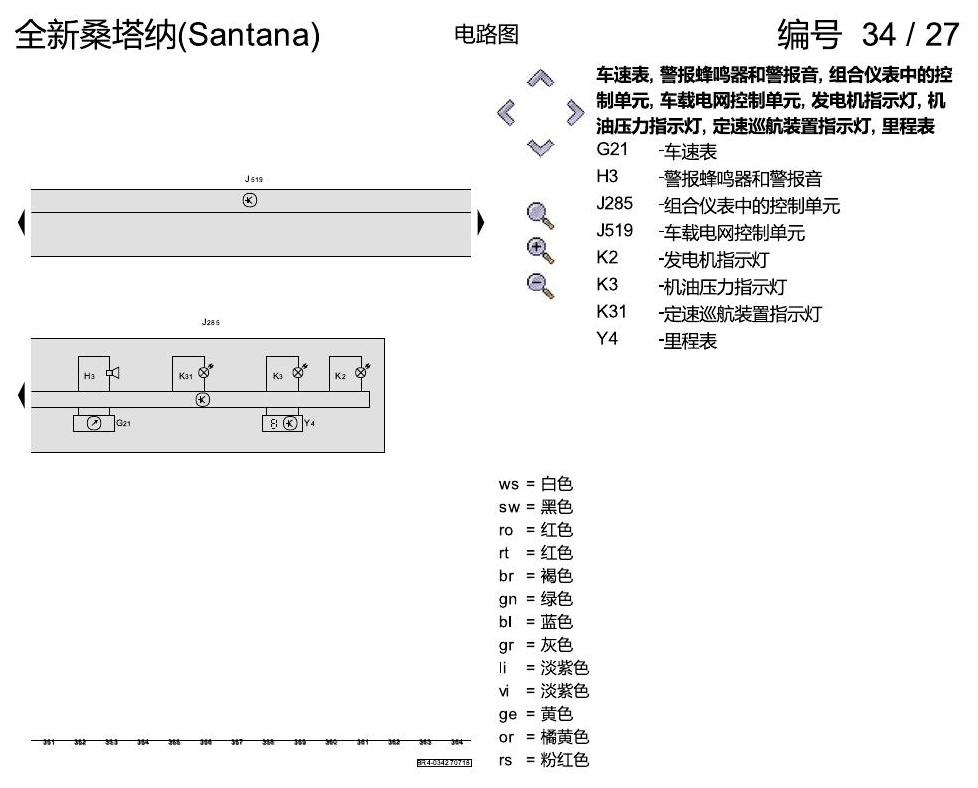

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图原始资料第7页
