上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图

2024年10月19日 19:20:00肖师傅

肖师傅

管理员

14149
文章

2
粉丝

电路速查169阅读模式

摘要上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图资料。

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 28 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

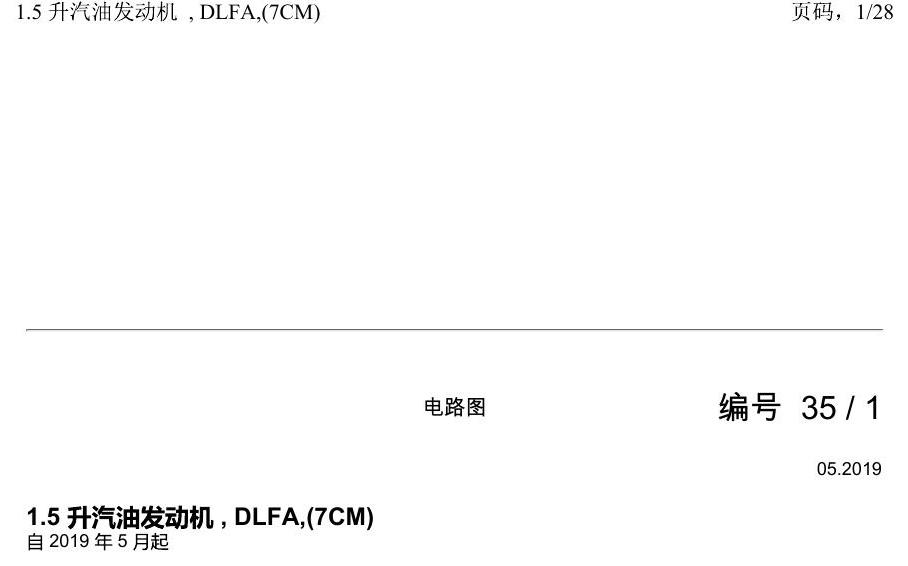

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第1页

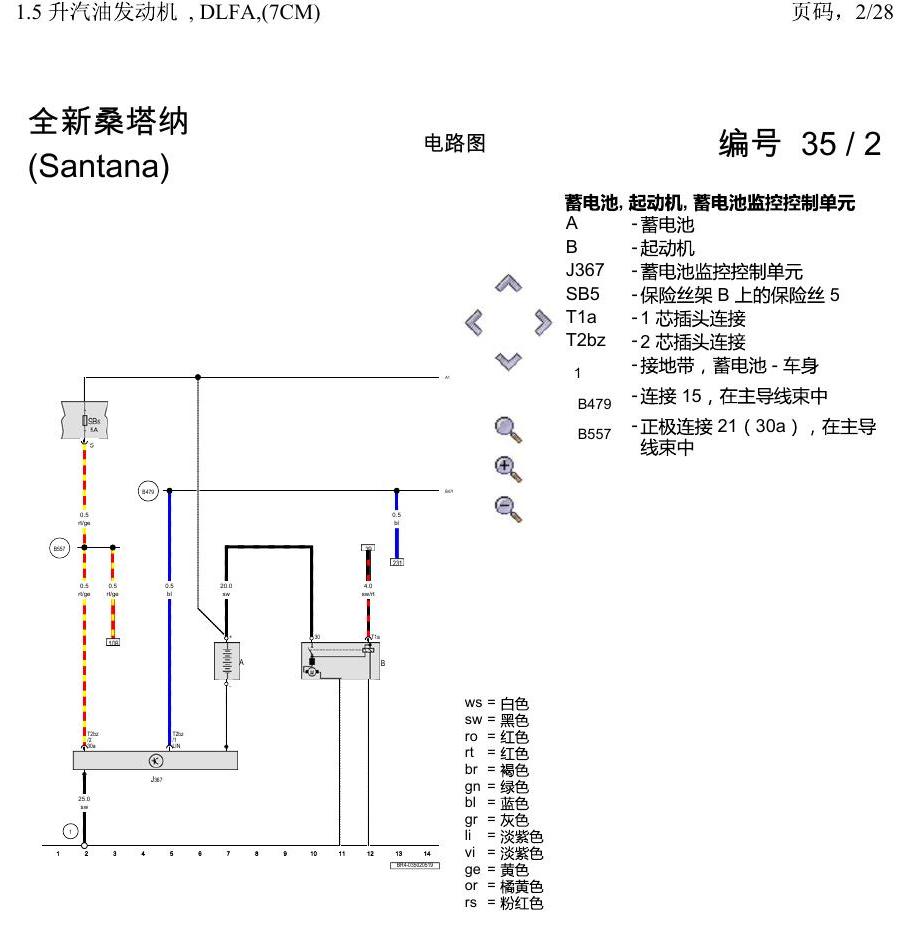

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第2页

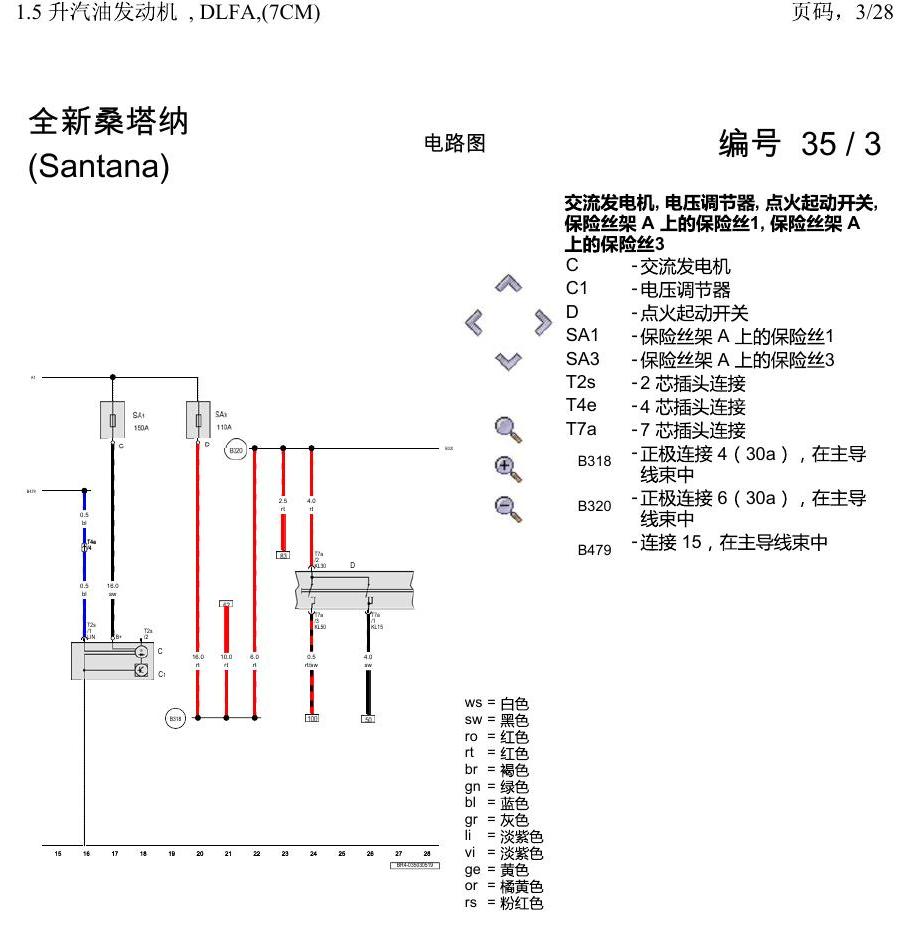

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第3页

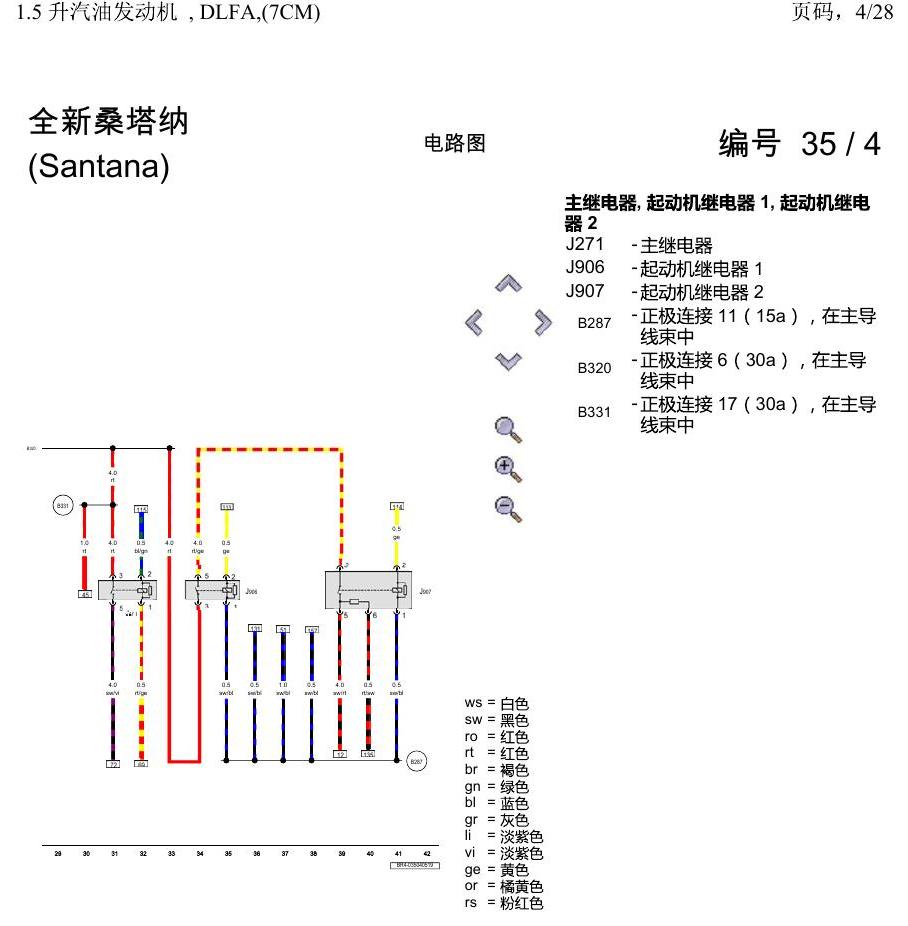

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第4页

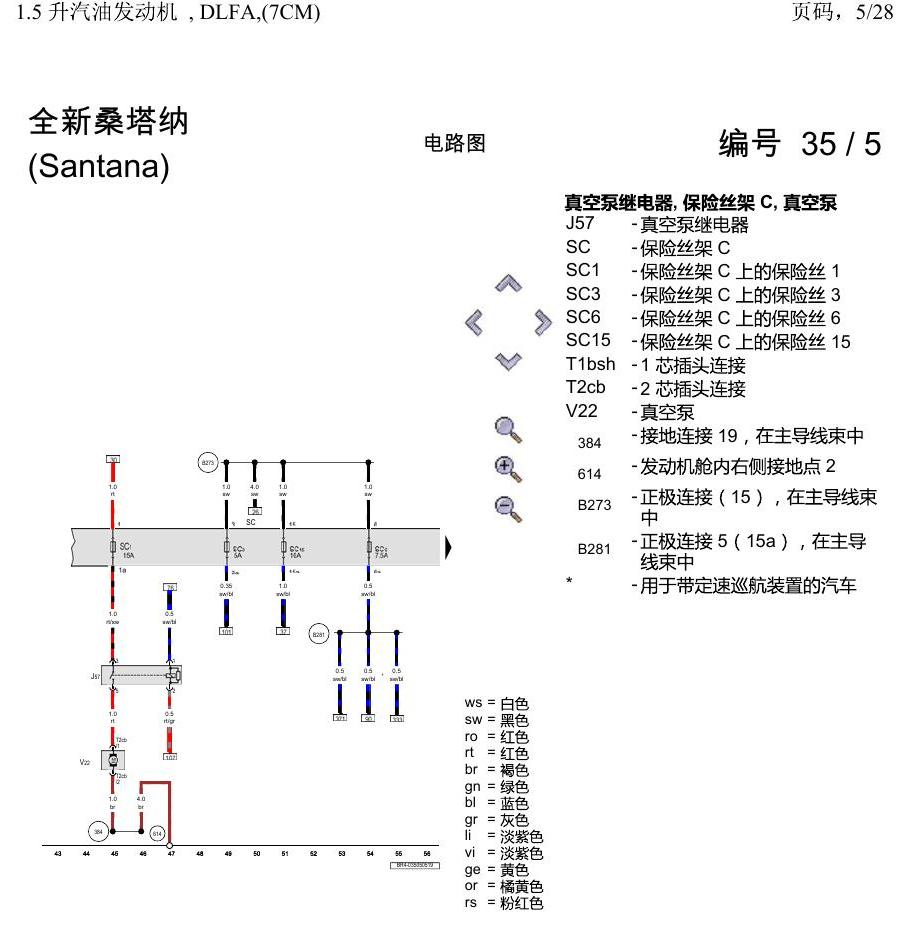

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第5页

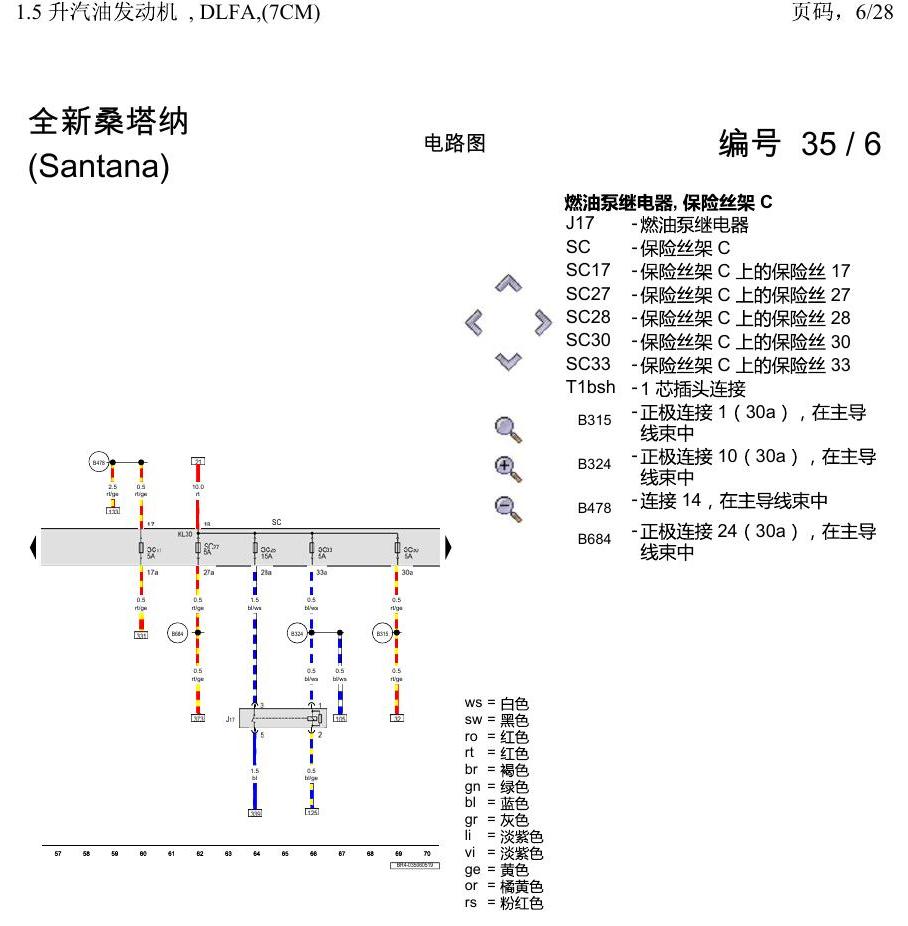

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第6页

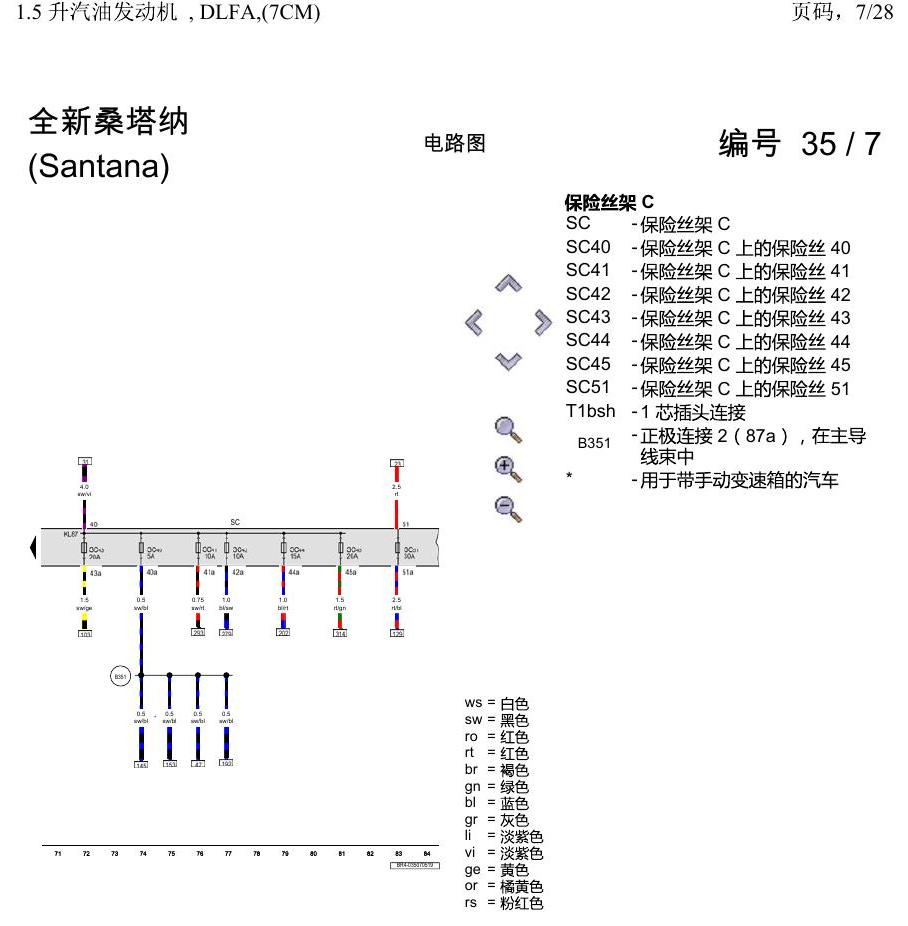

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第7页

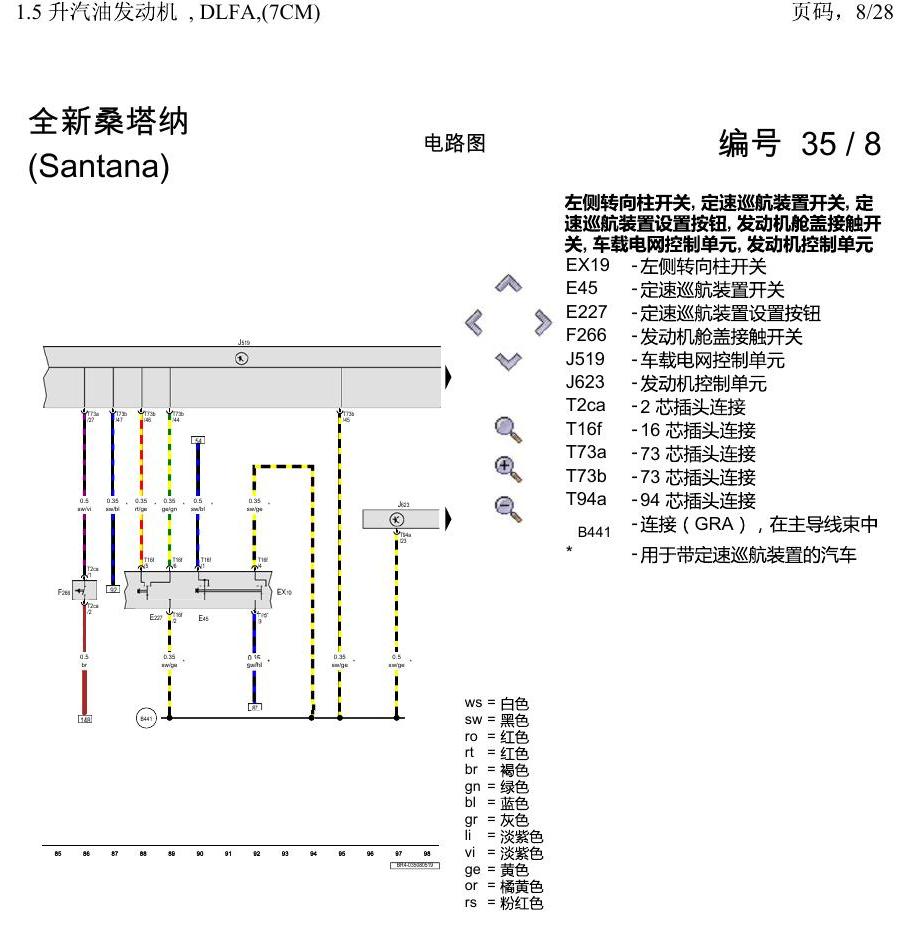

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第8页

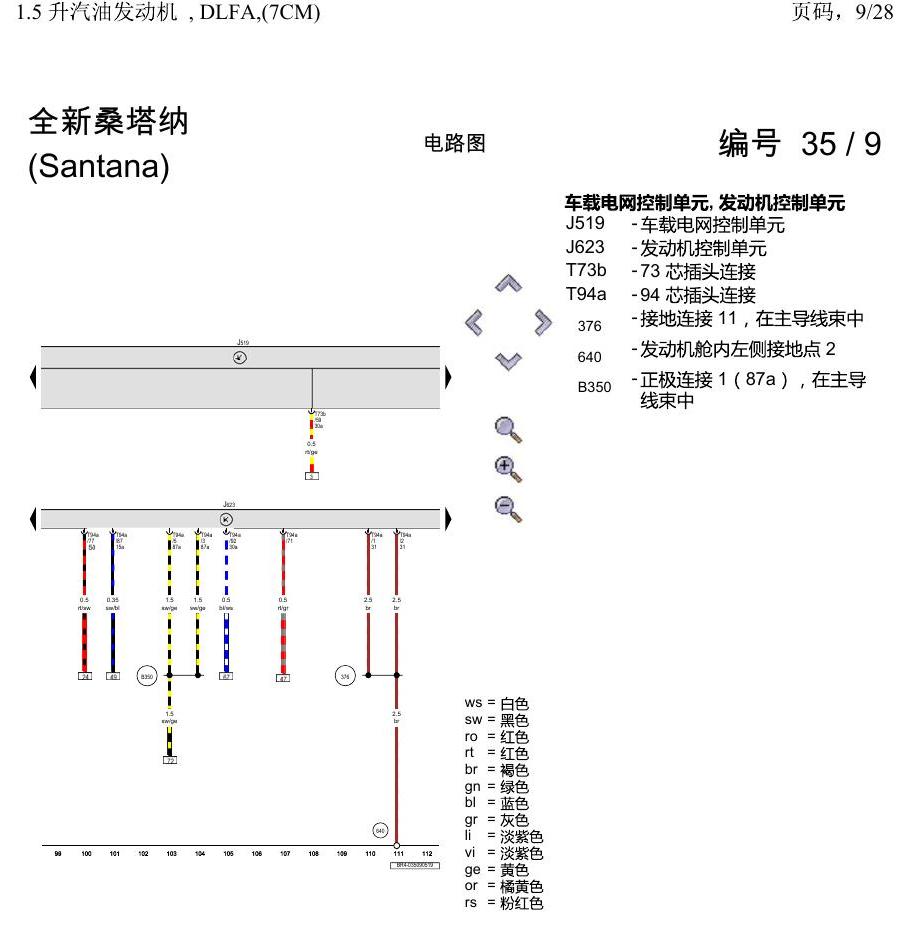

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第9页

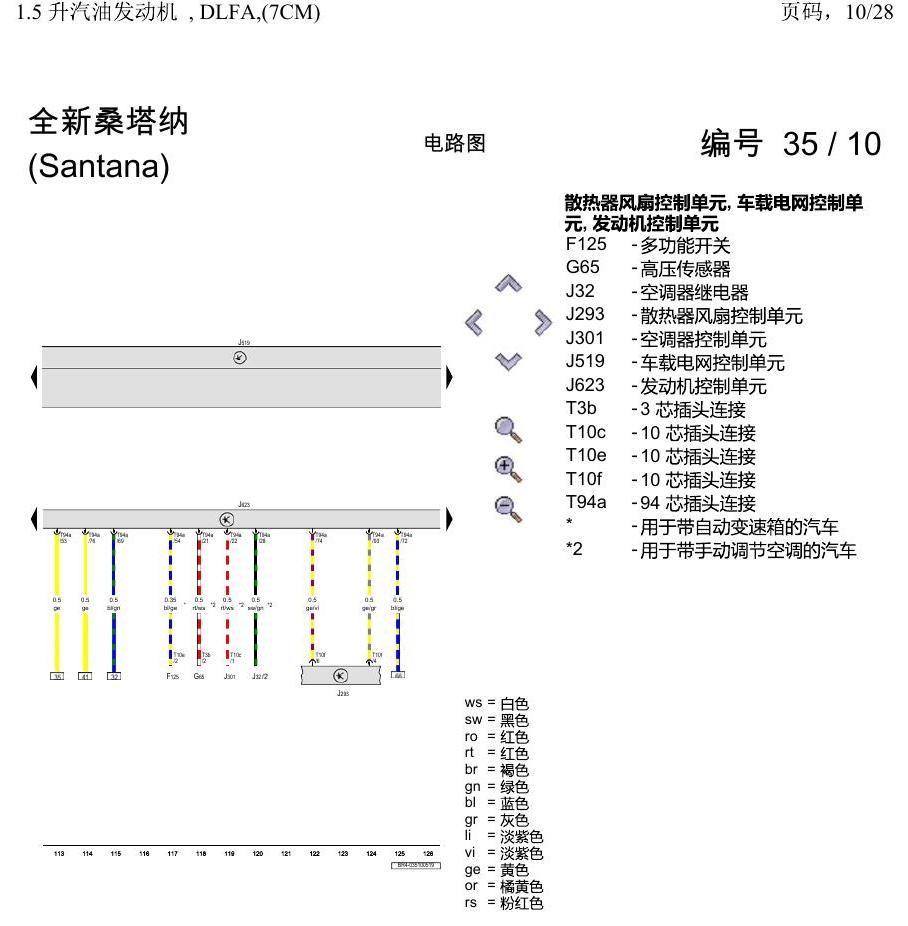

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第10页

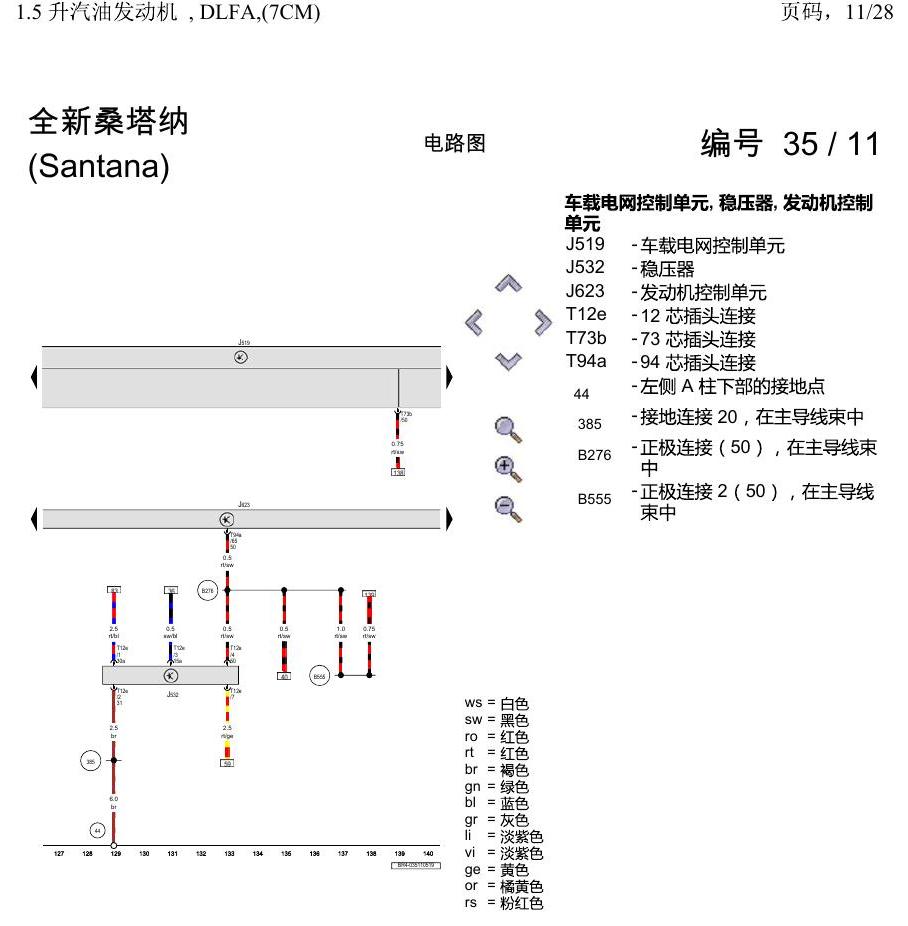

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第11页

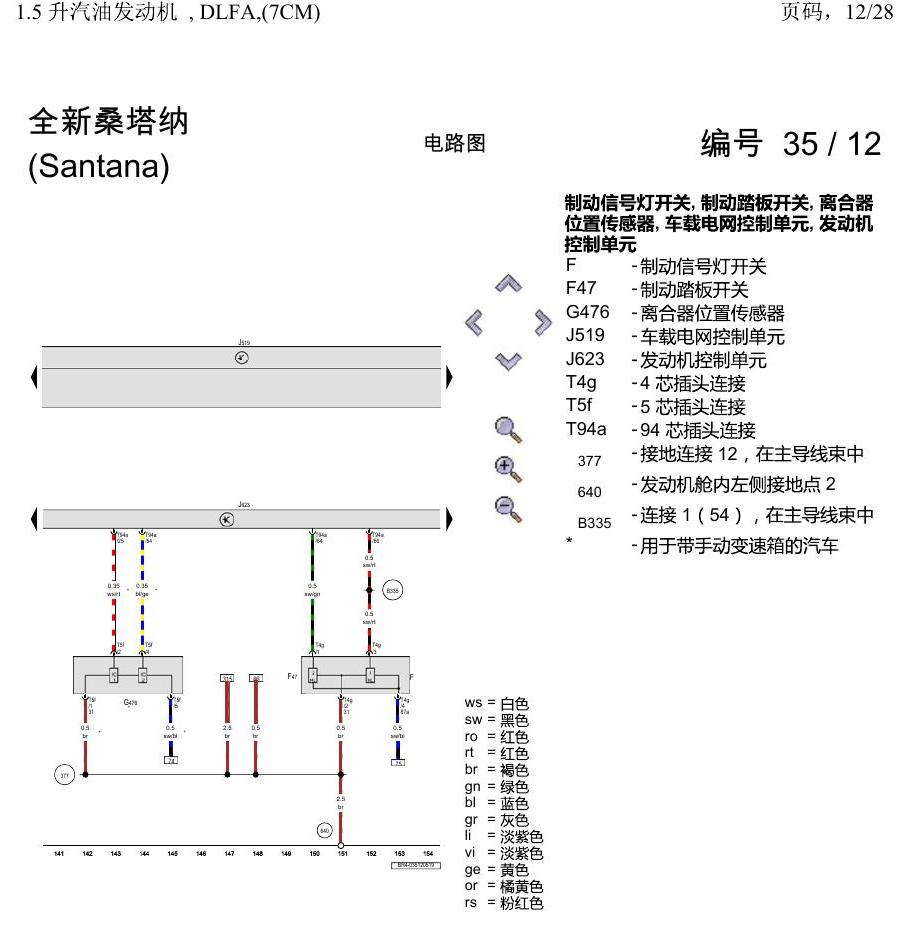

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第12页

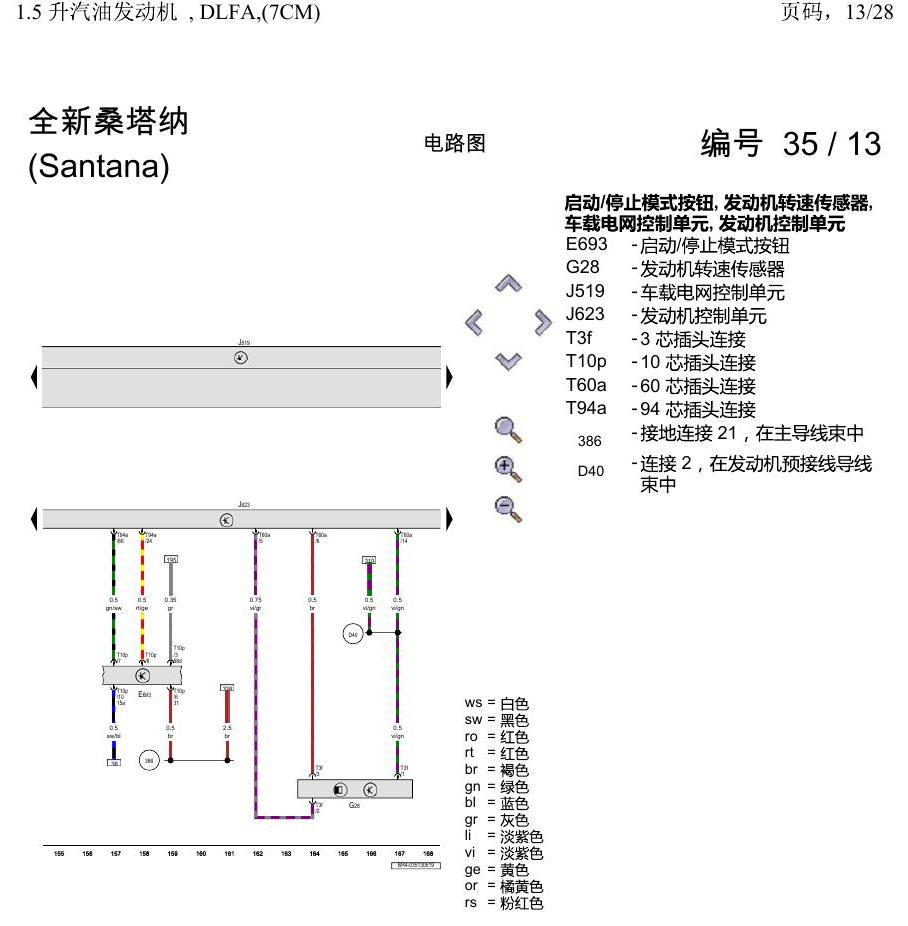

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第13页

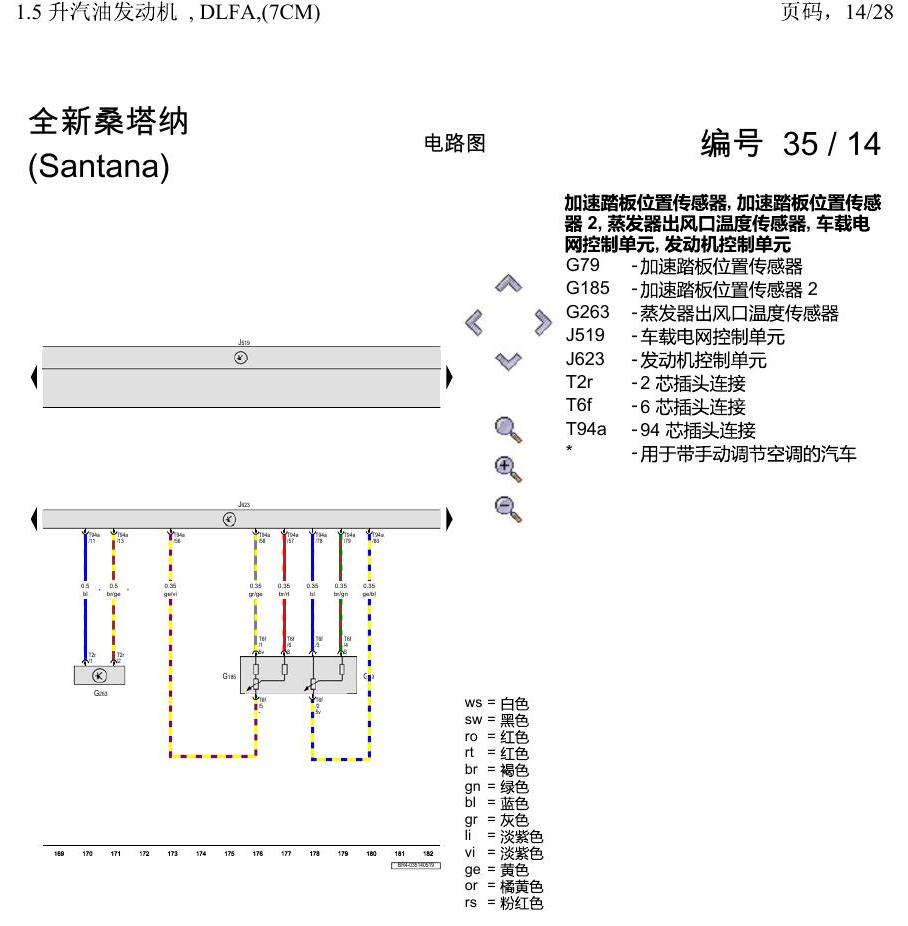

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第14页

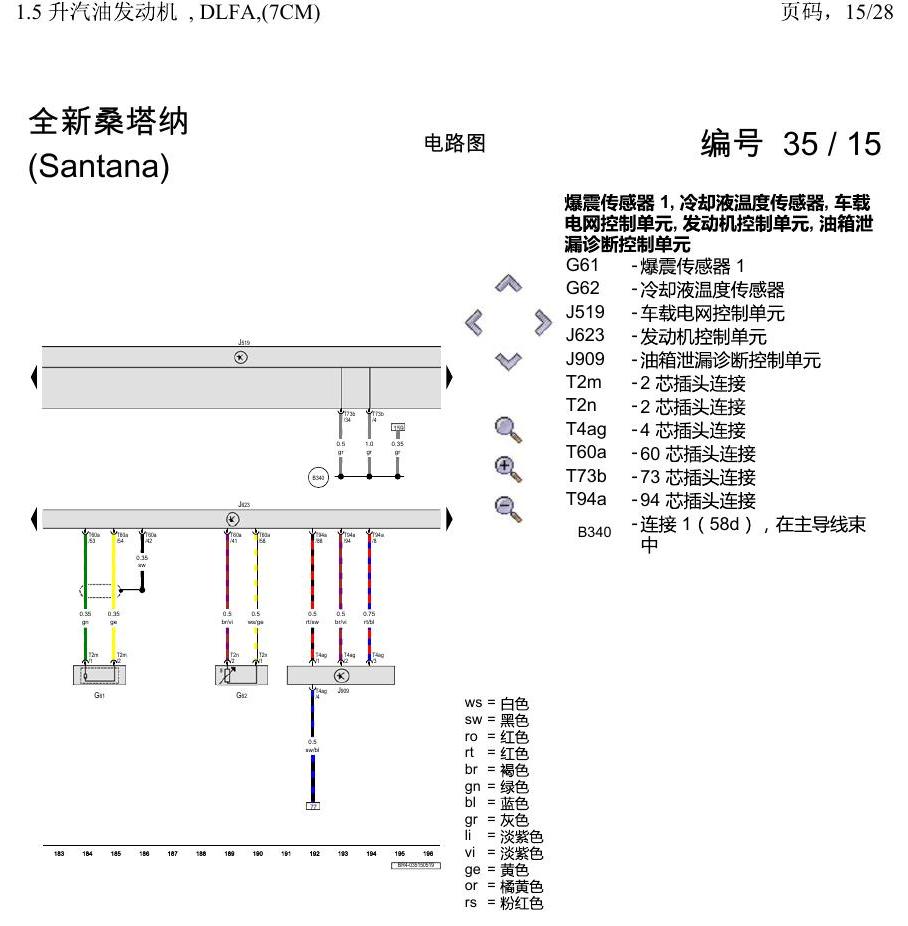

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第15页

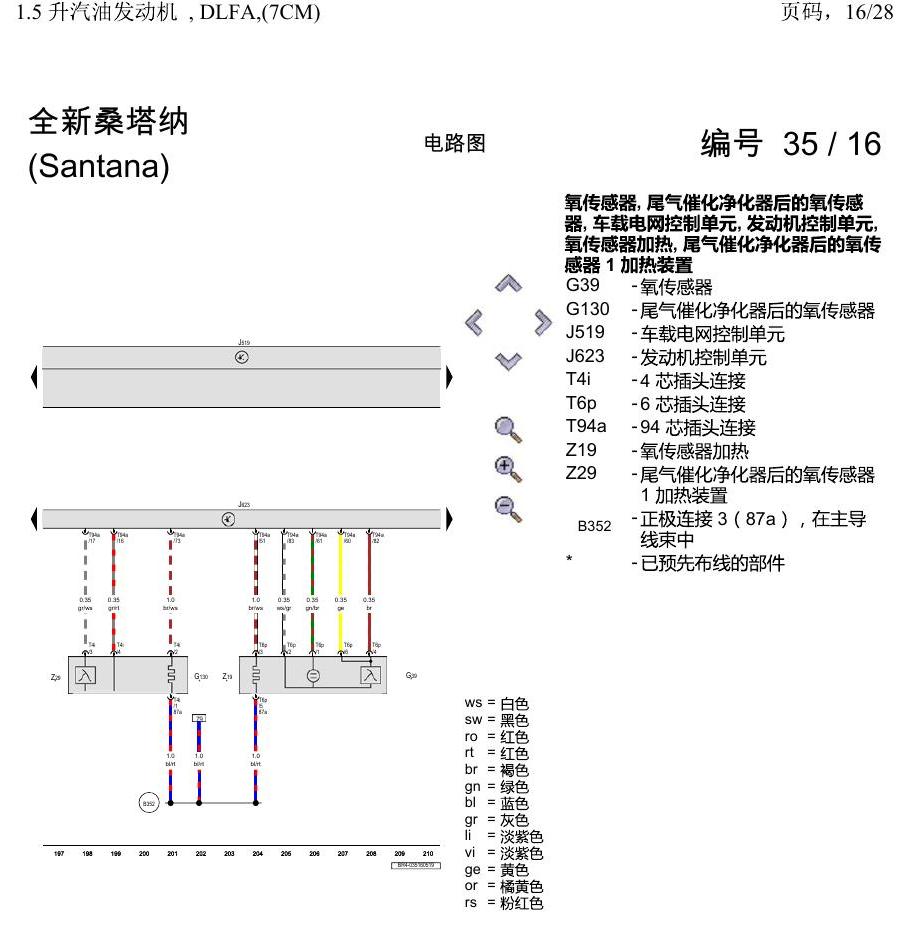

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第16页

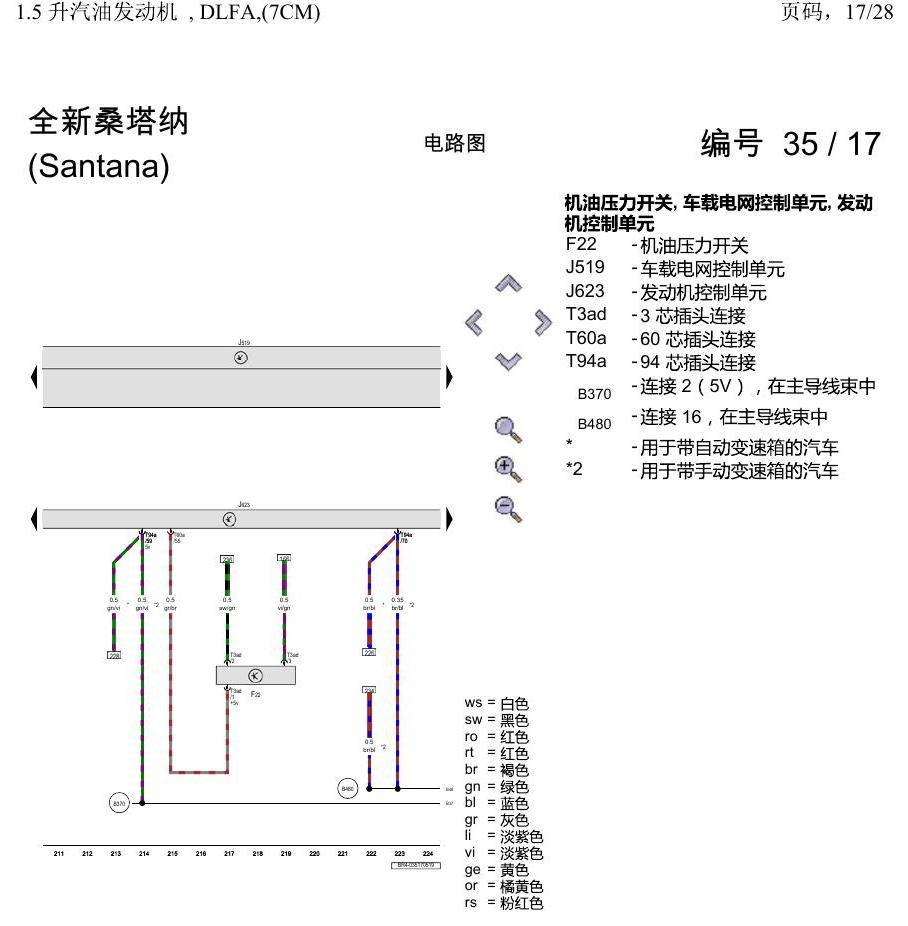

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第17页

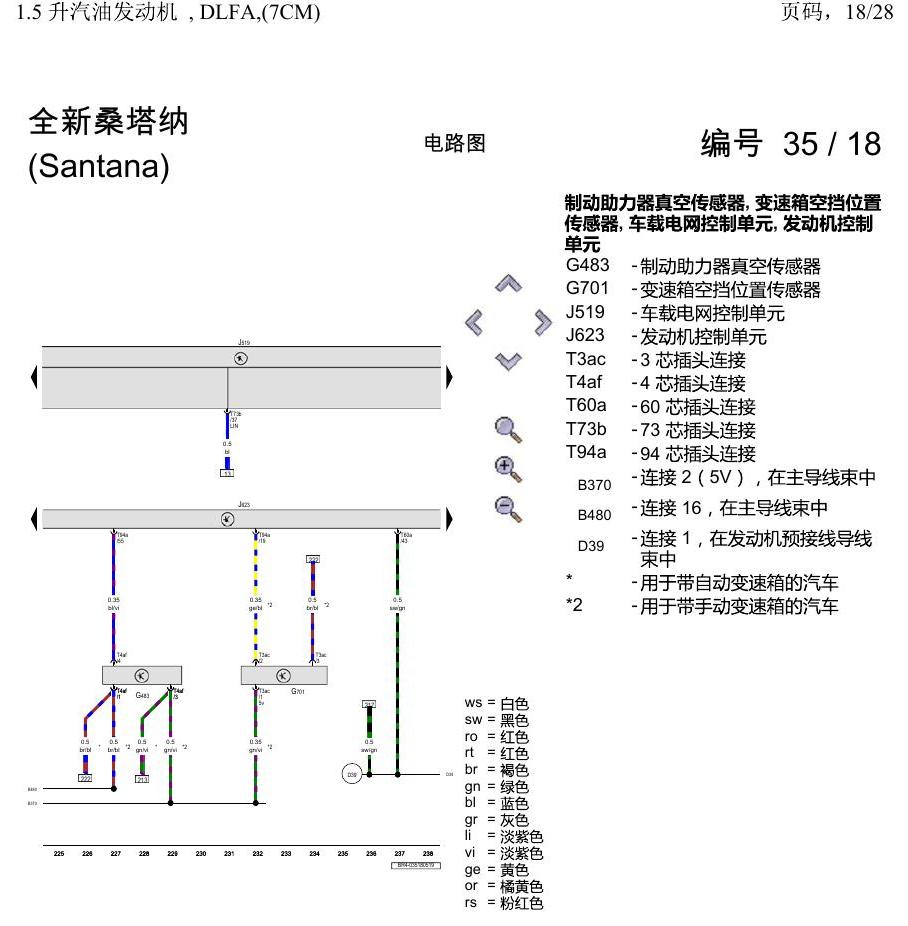

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第18页

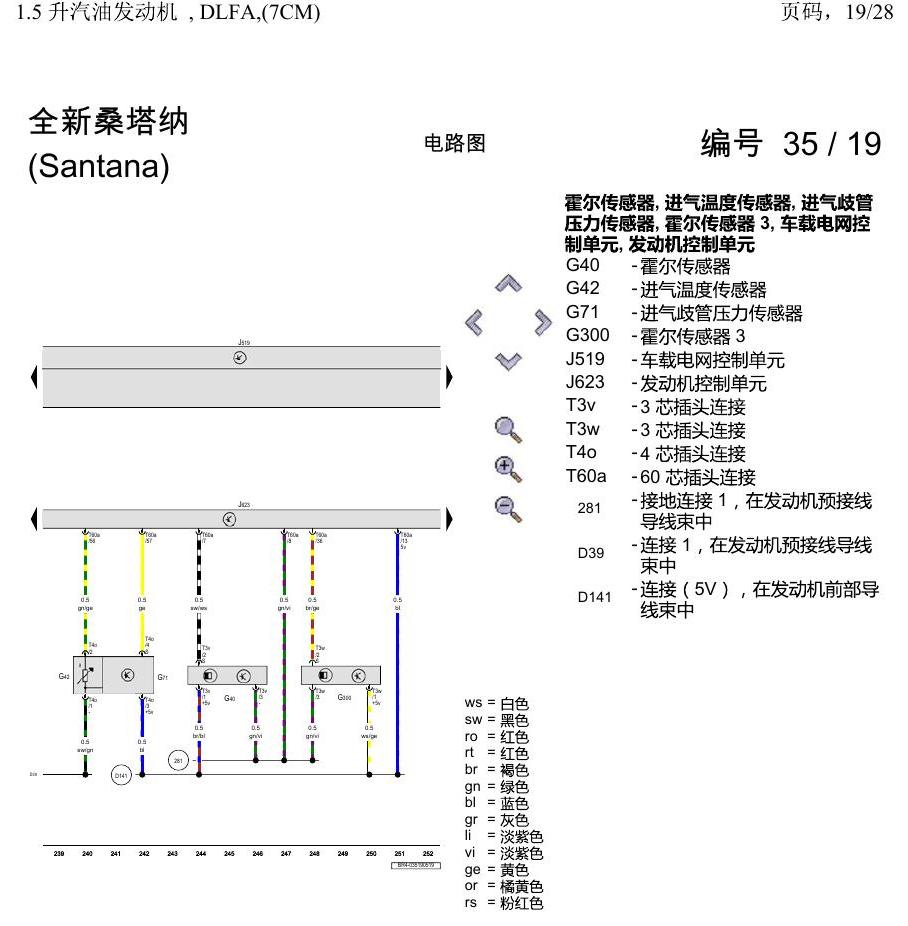

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第19页

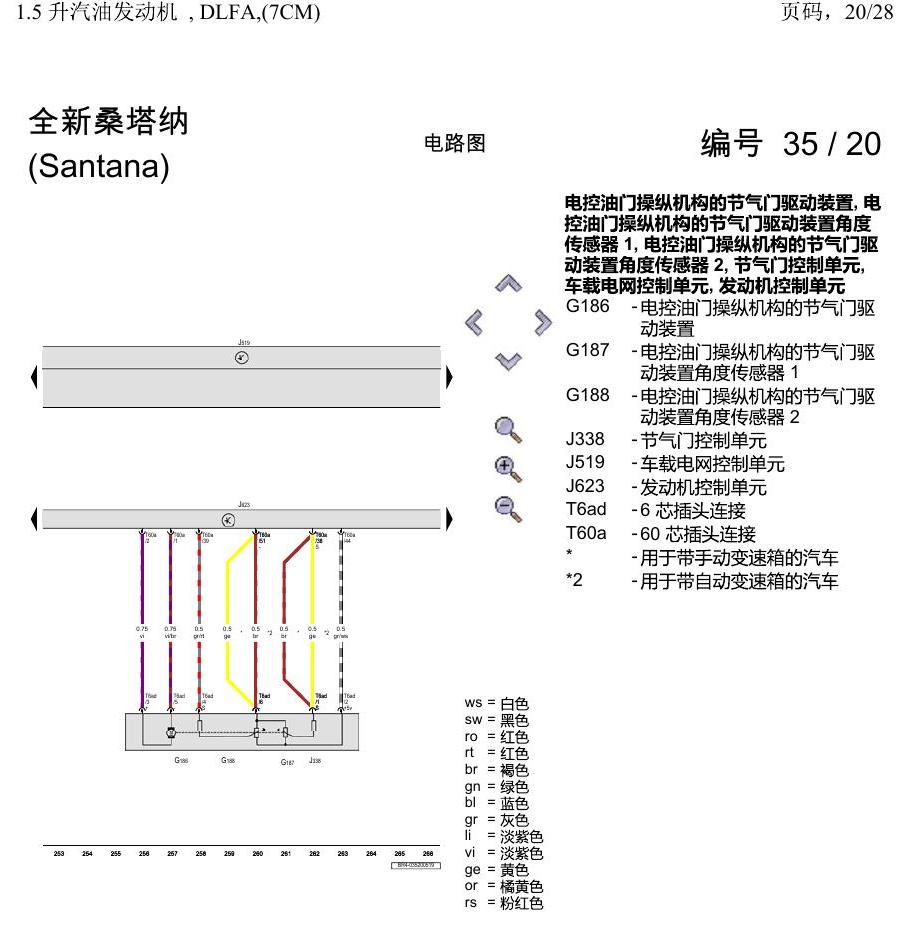

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第20页

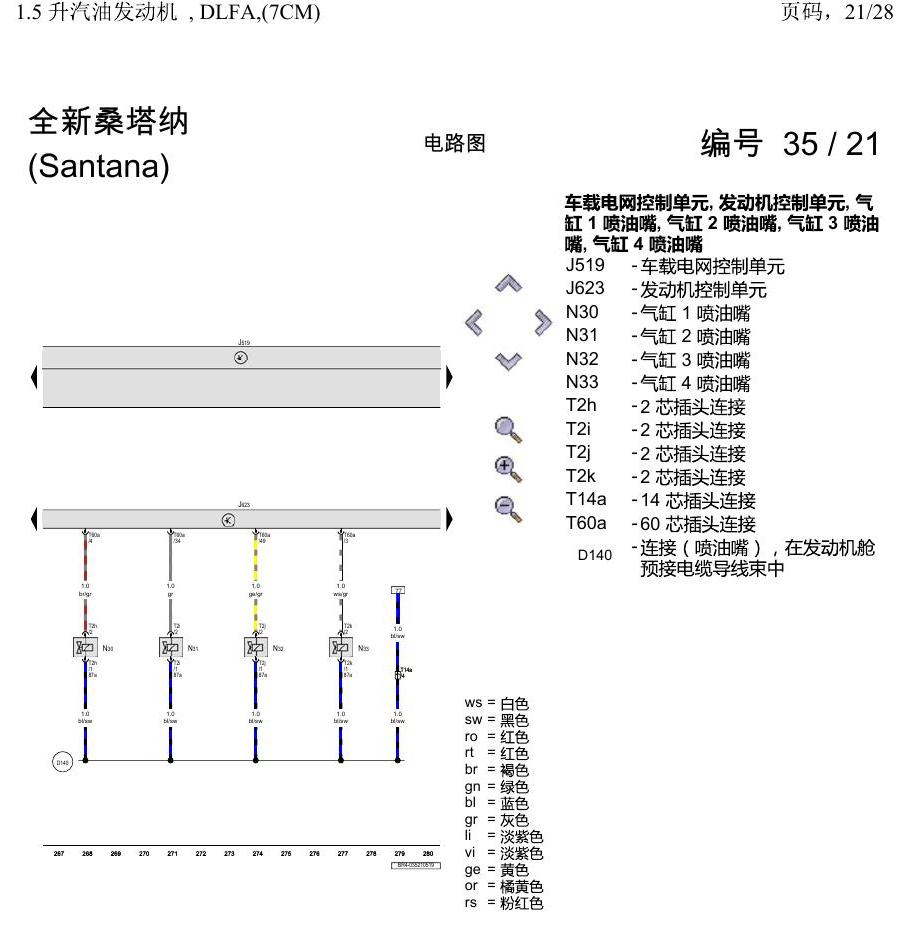

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第21页

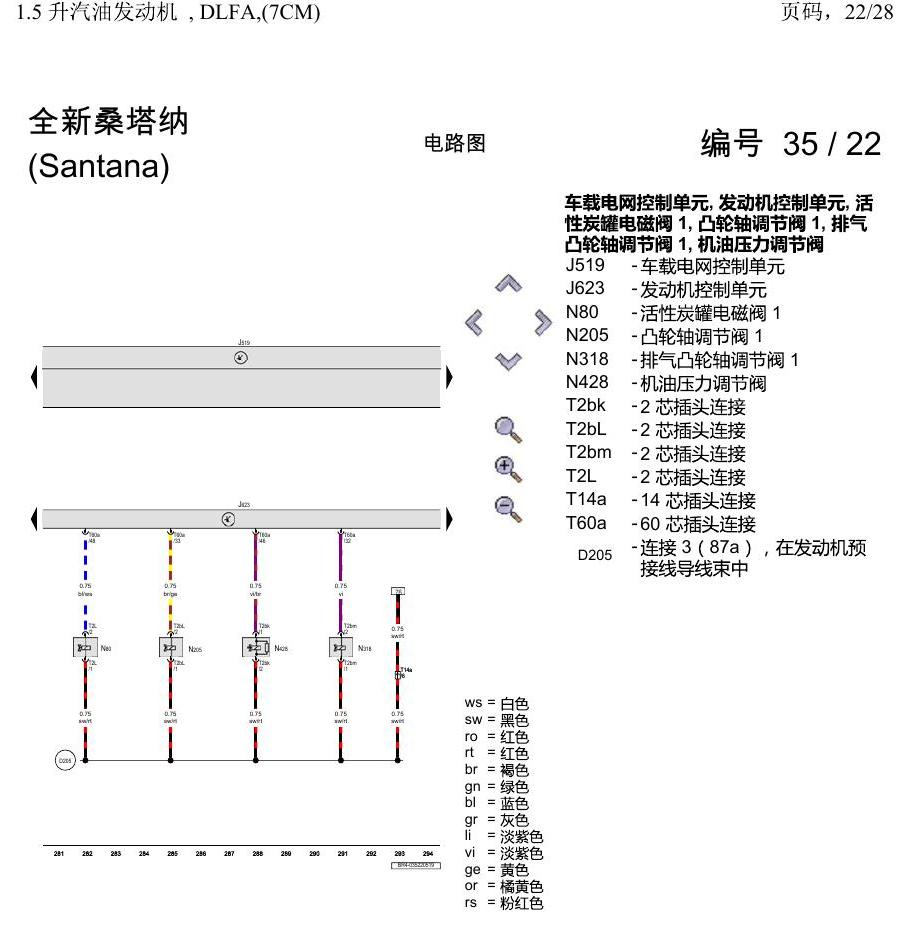

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第22页

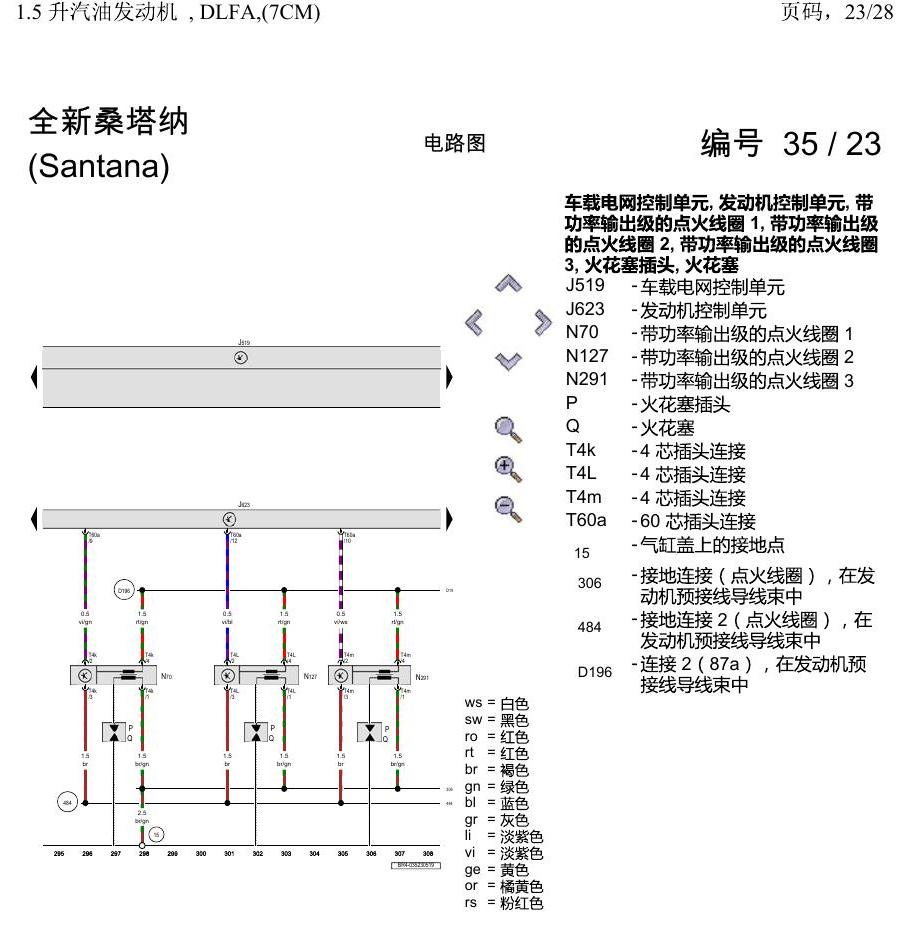

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第23页

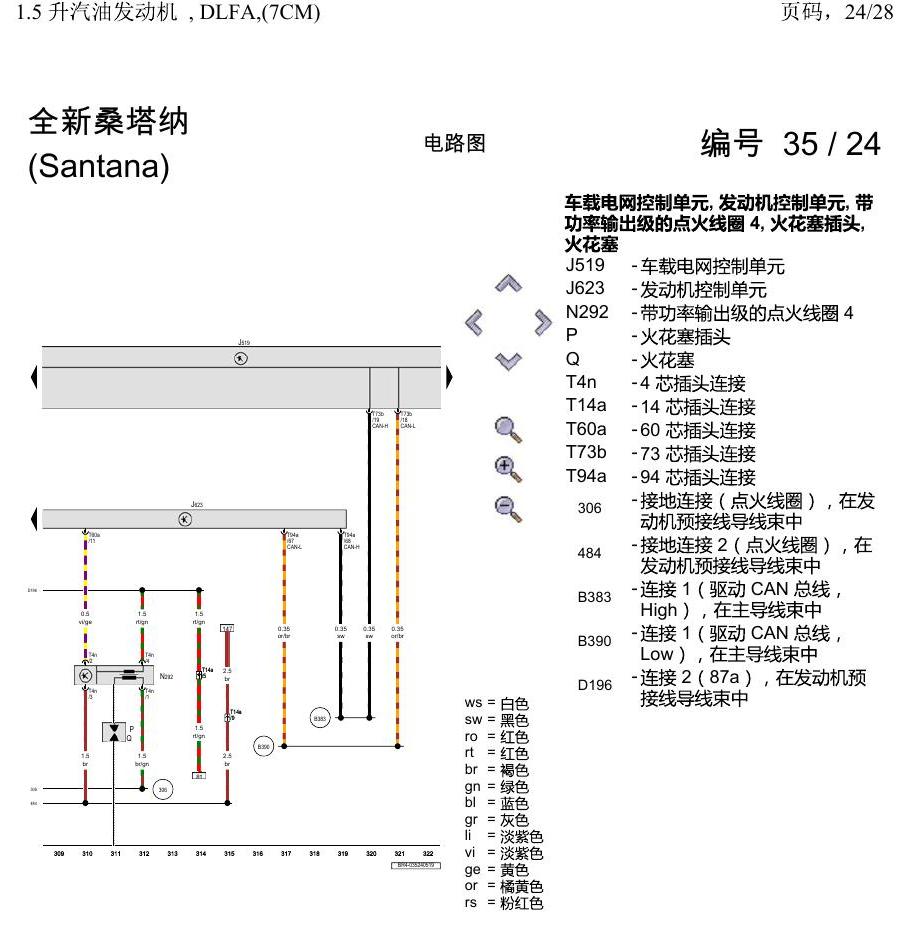

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第24页

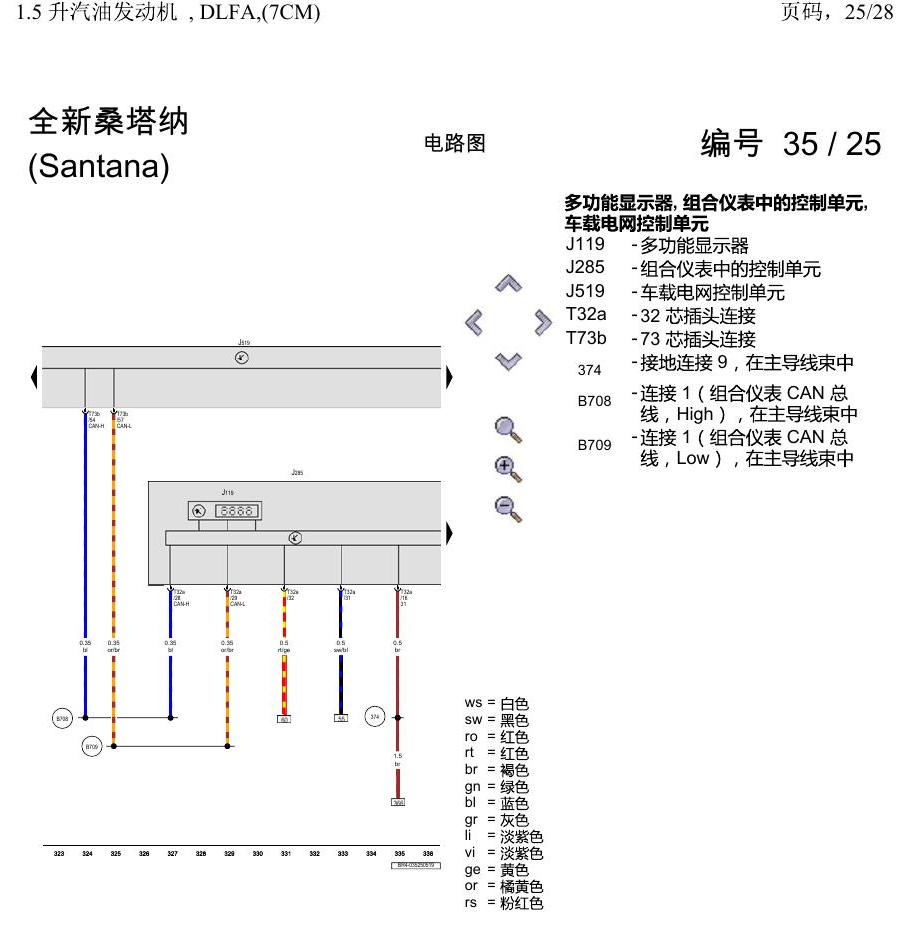

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第25页

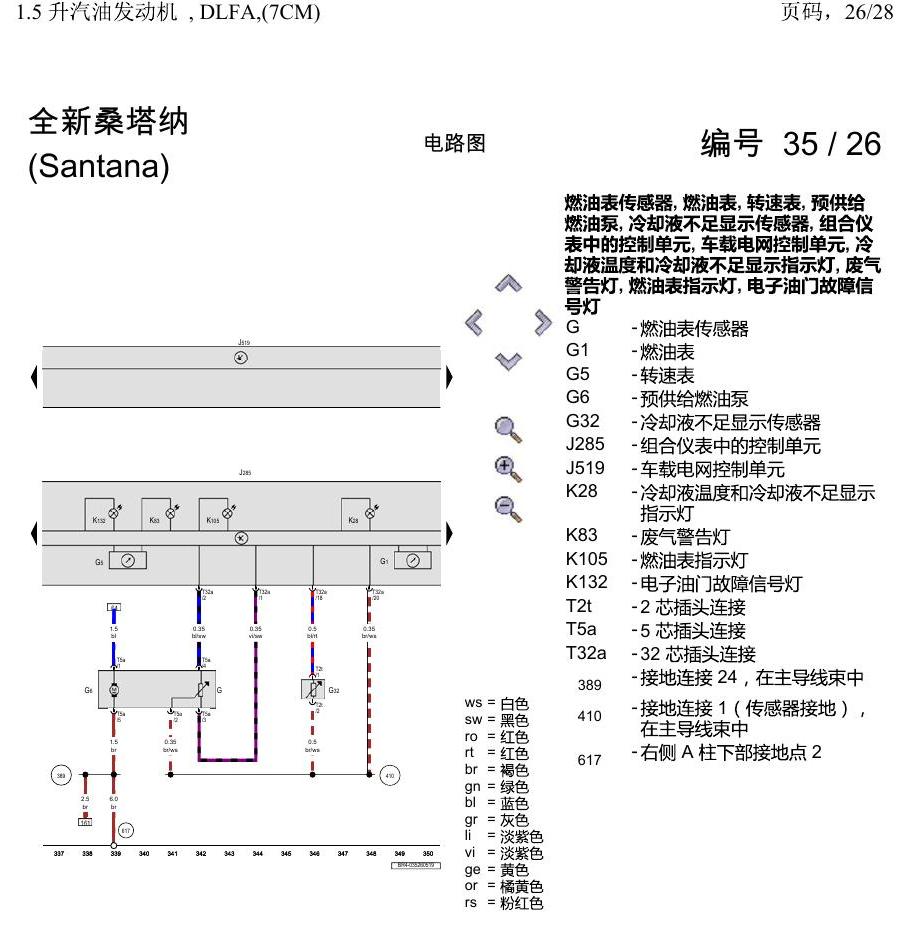

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第26页

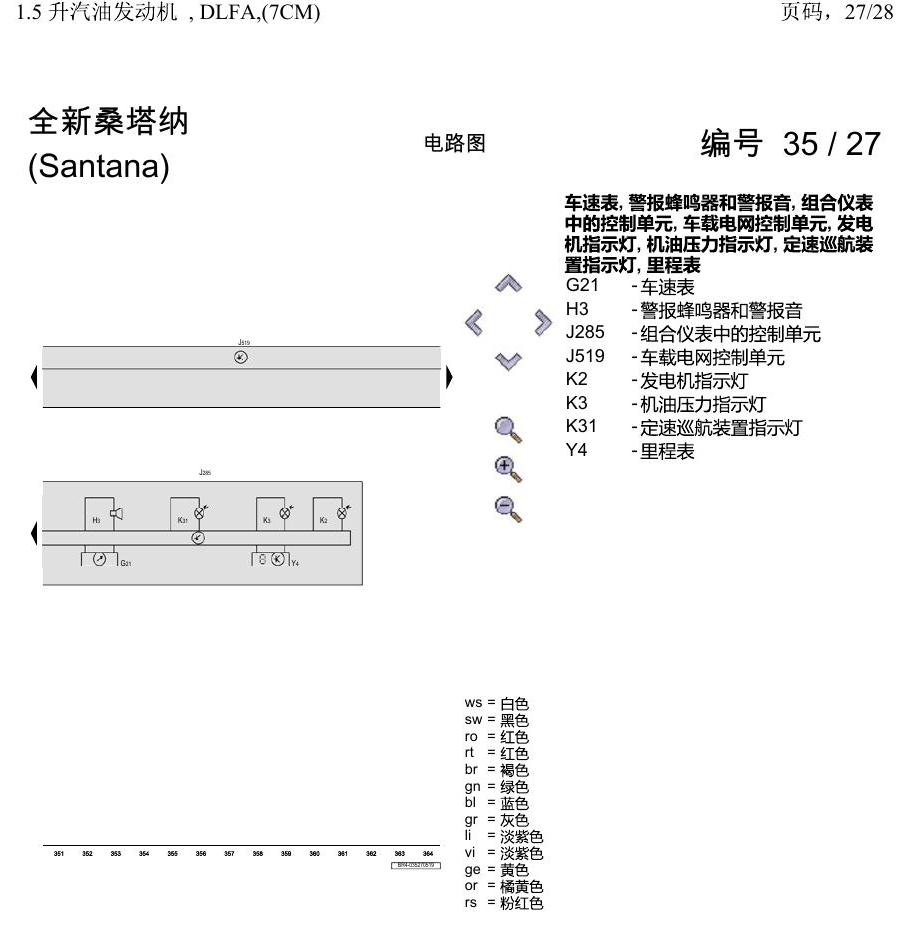

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第27页

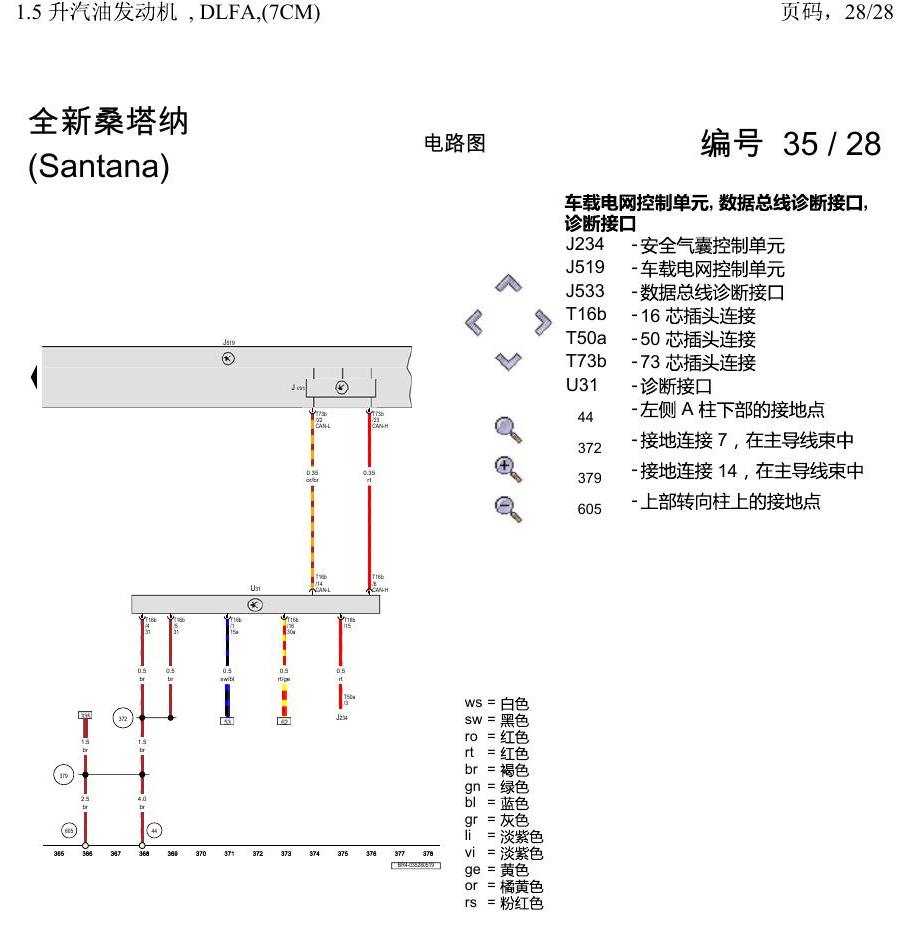

上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图 — 上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图原始资料第28页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
