斯柯达速派插头安装位置电路图

2024年11月12日 07:20:00肖师傅

肖师傅

管理员, Keymaster

4751
文章

1
粉丝

电路速查评论2阅读模式

摘要斯柯达速派插头安装位置电路图资料。

斯柯达速派插头安装位置电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

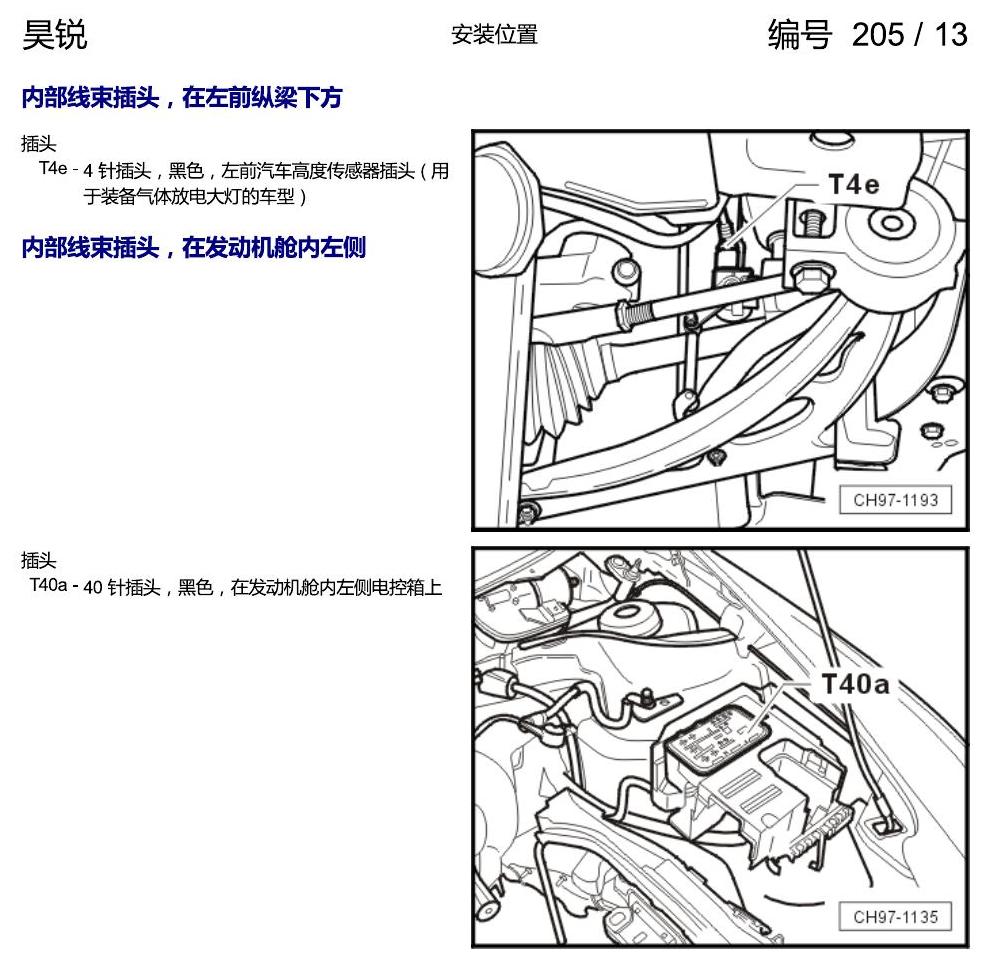

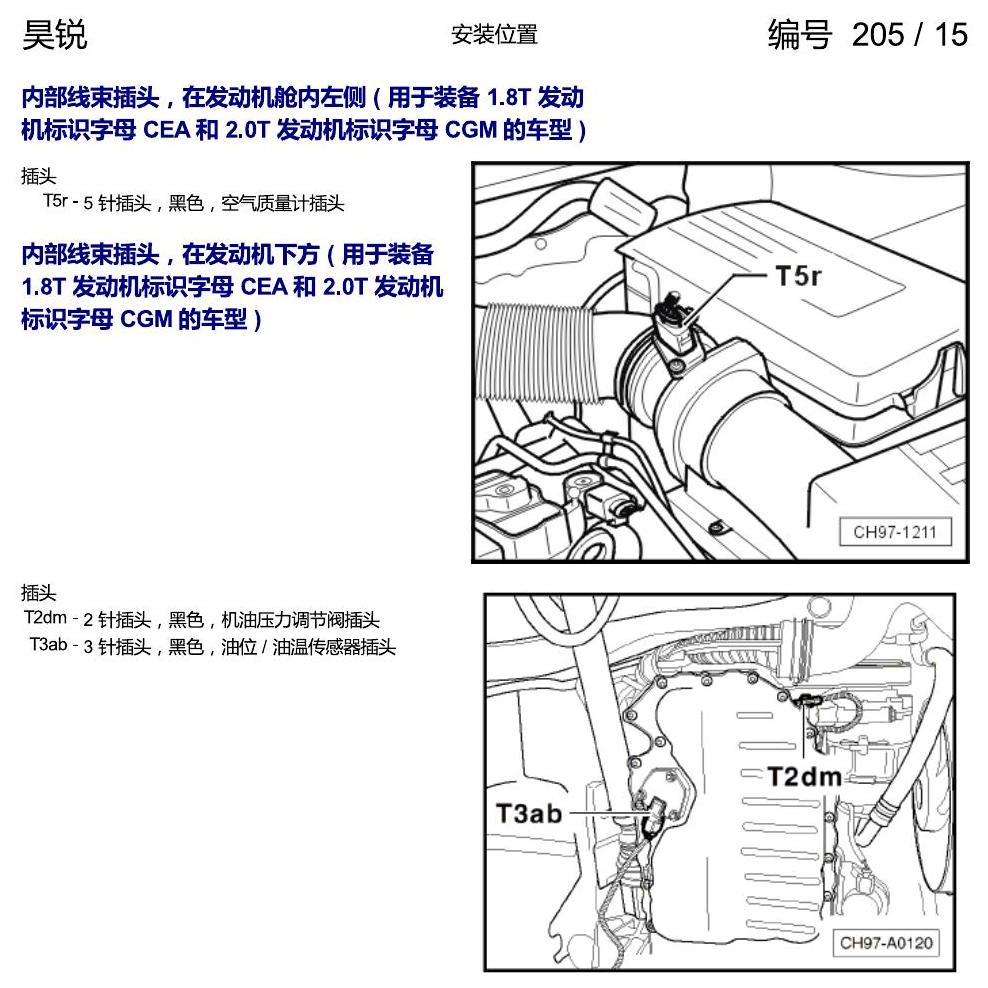

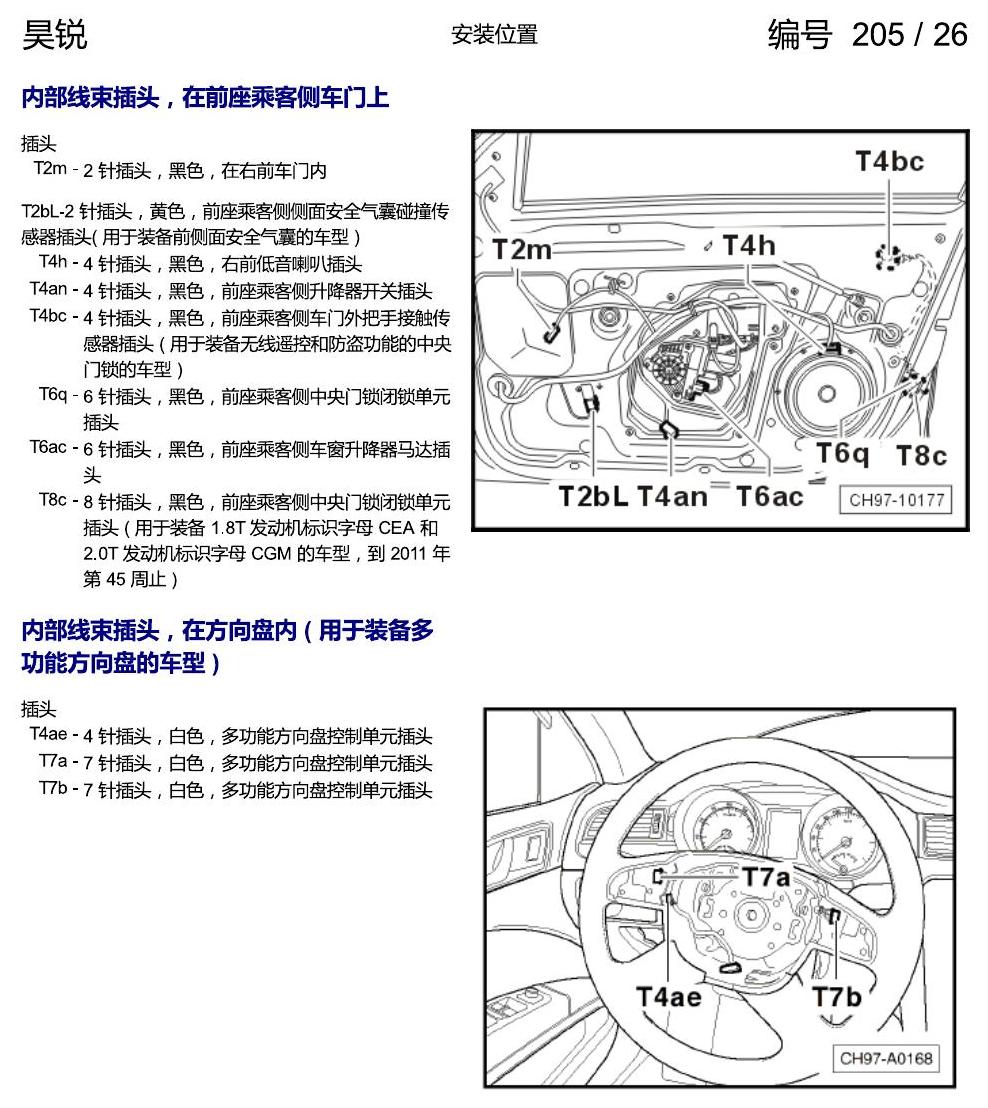

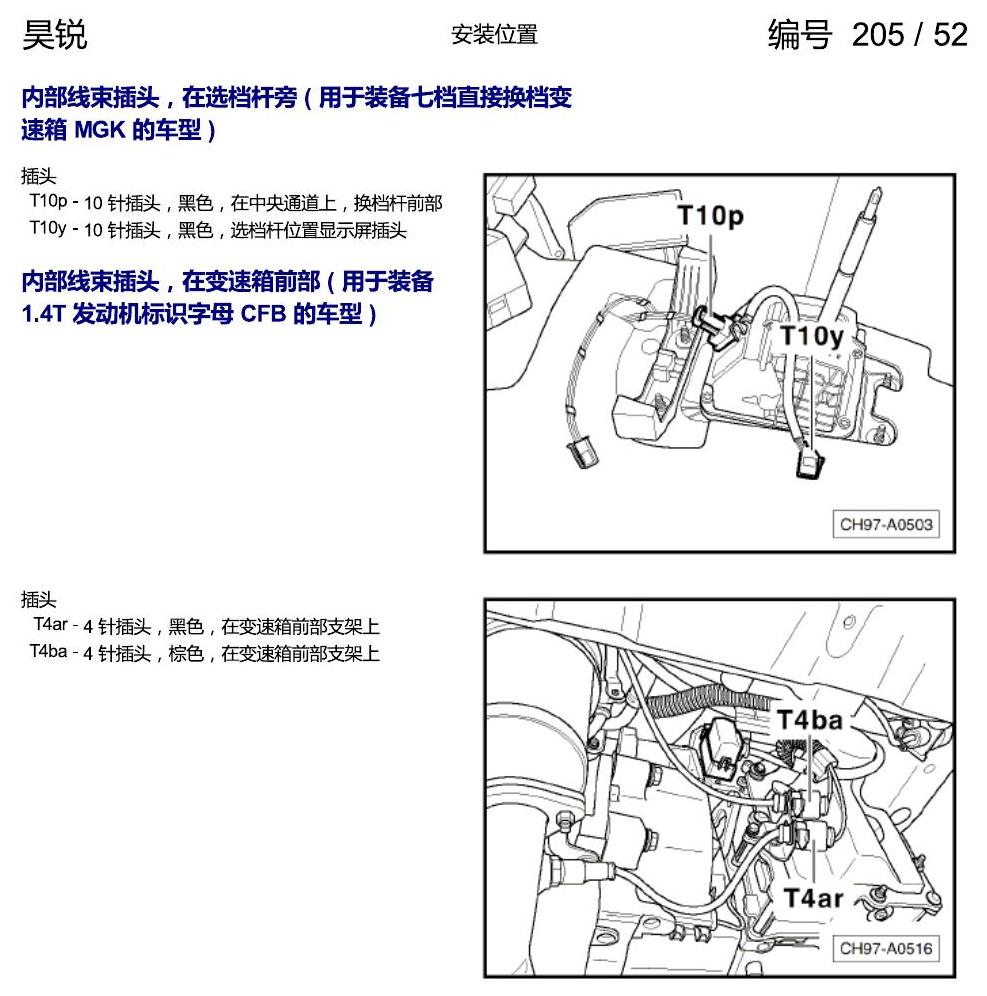

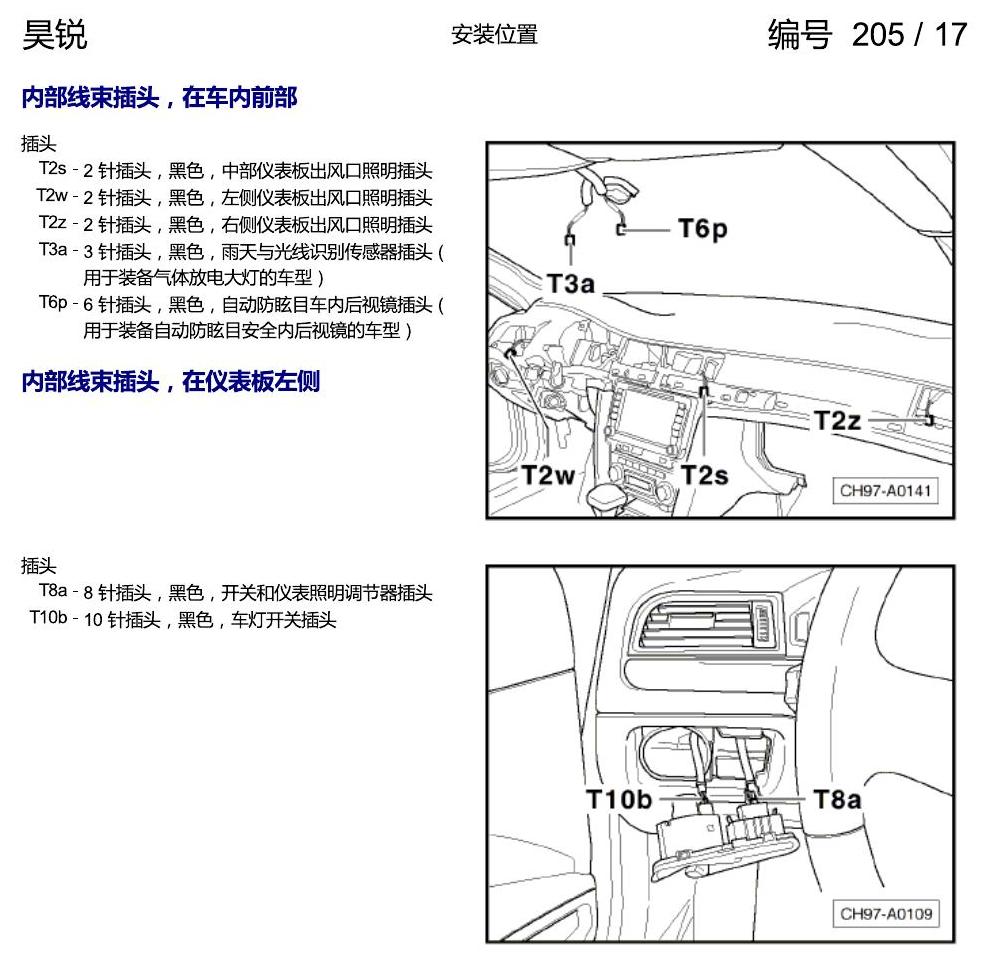

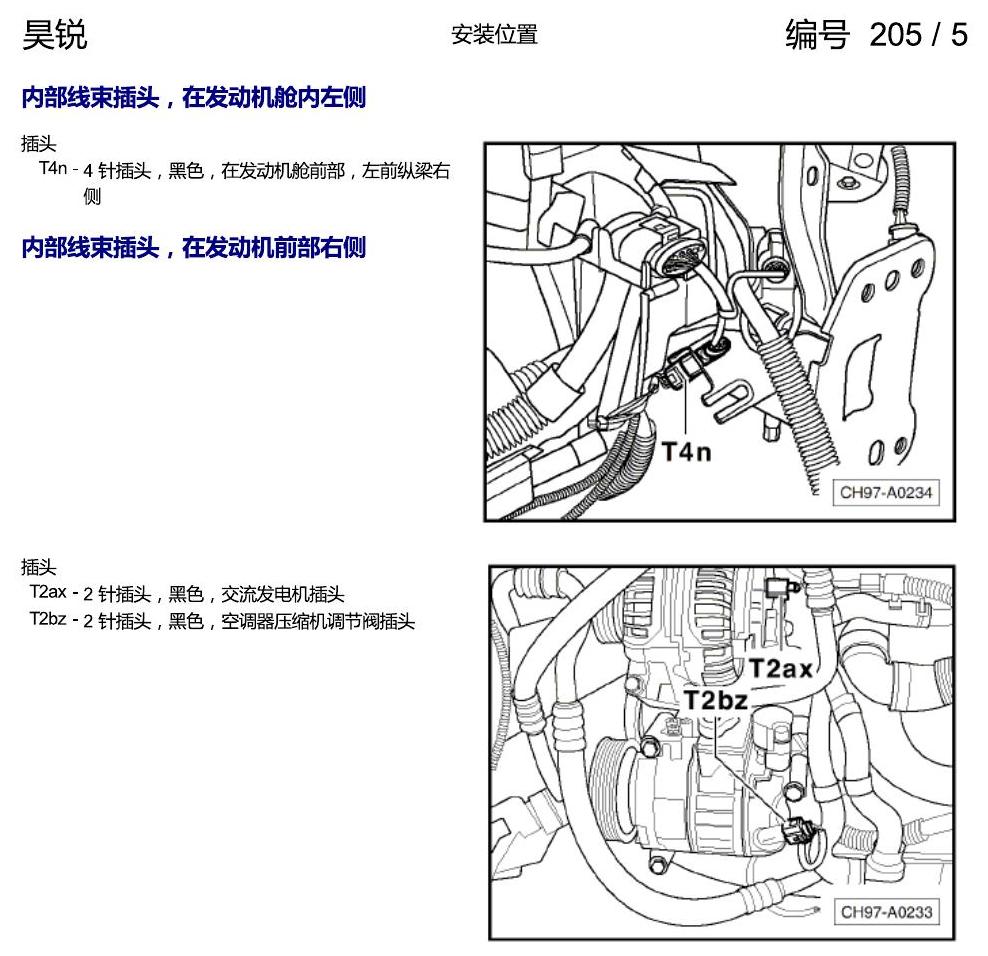

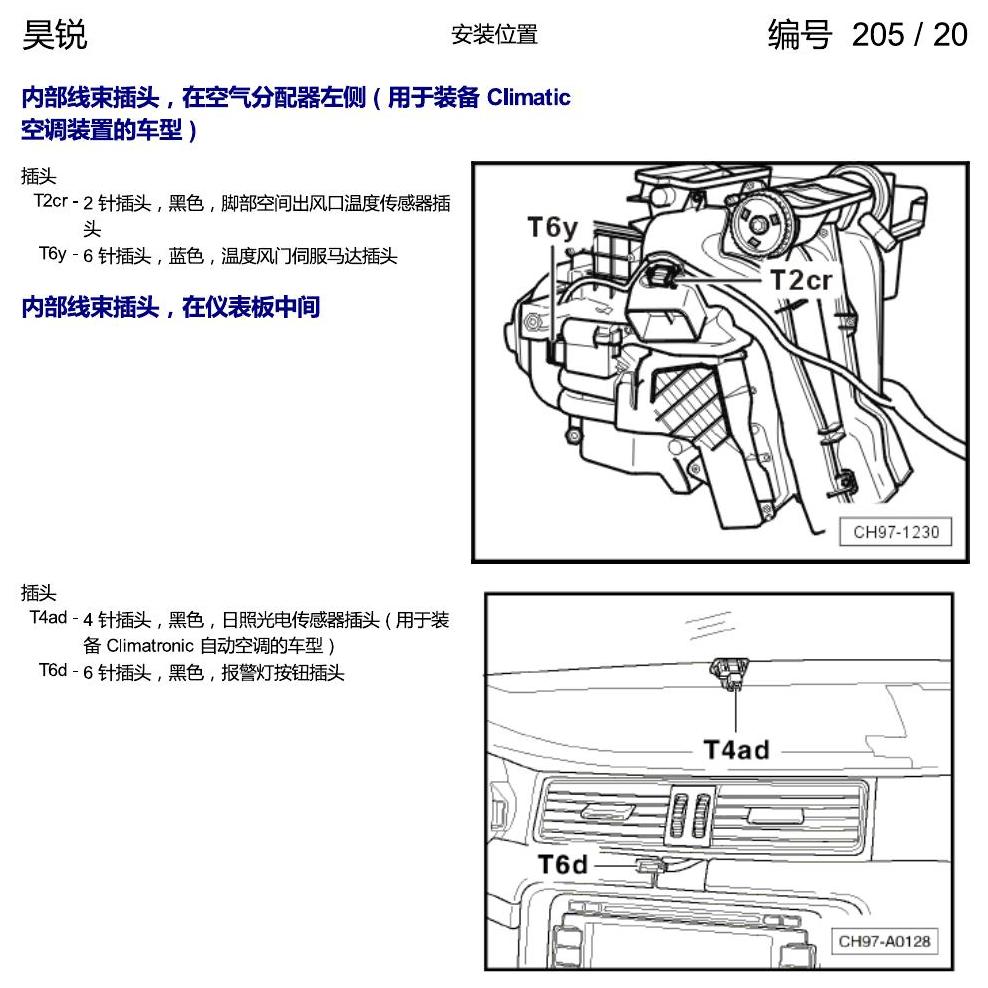

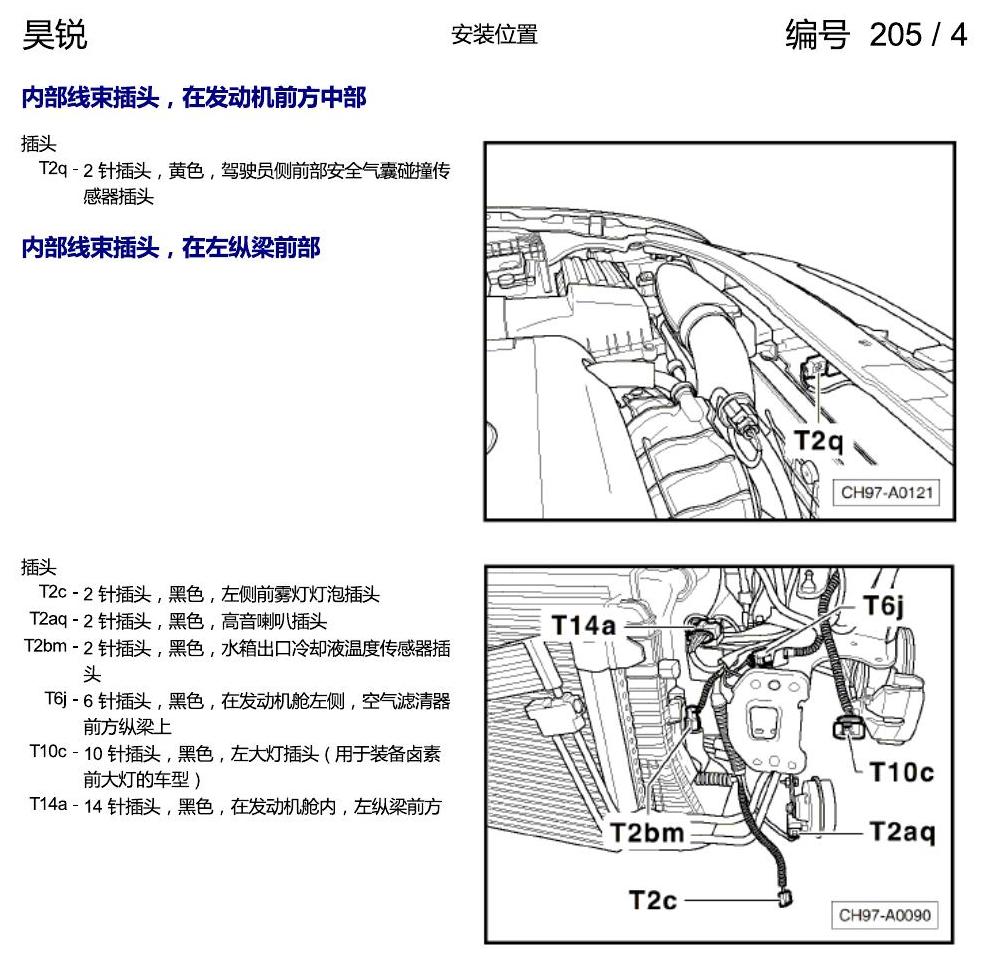

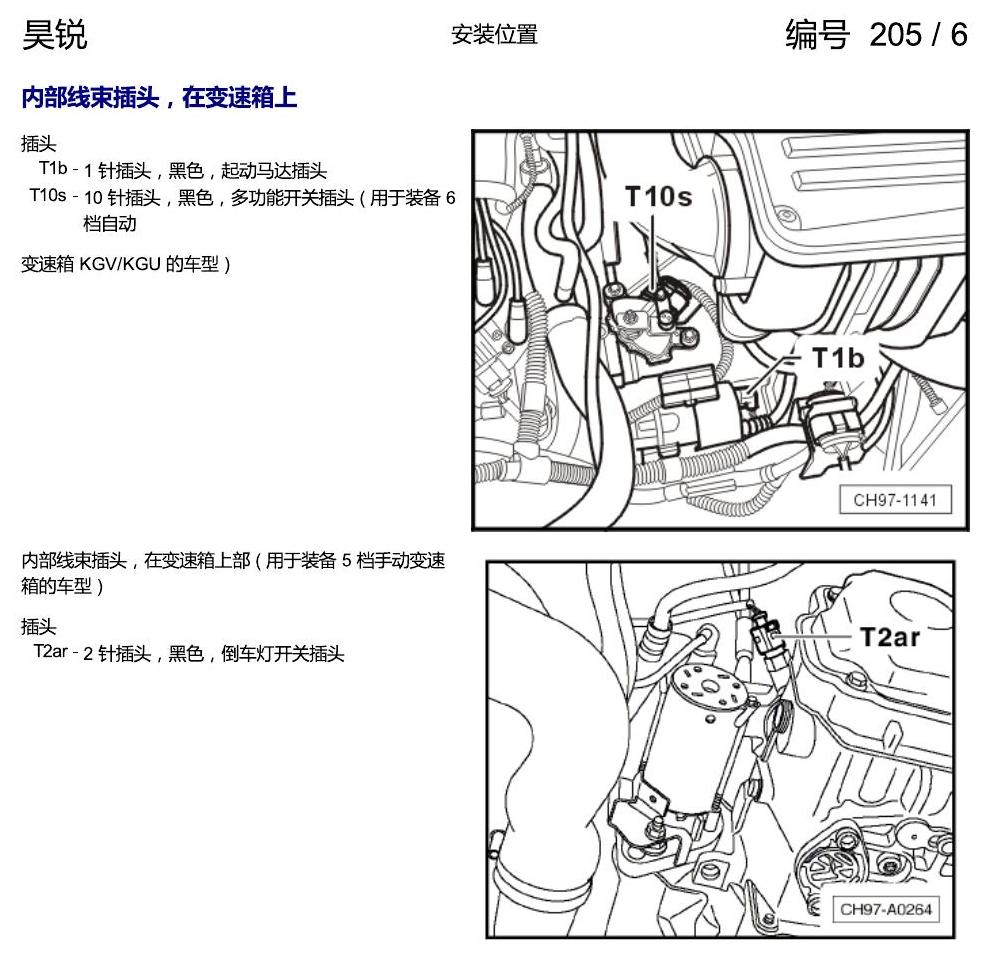

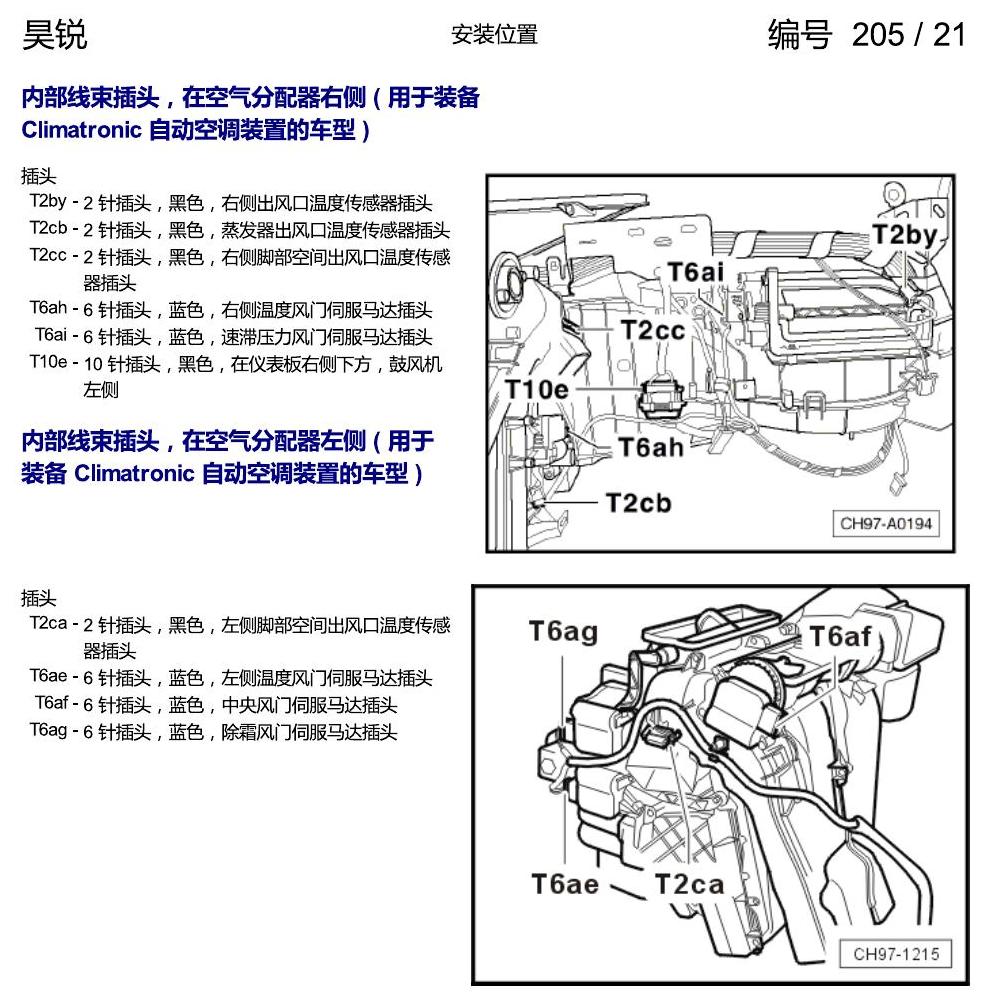

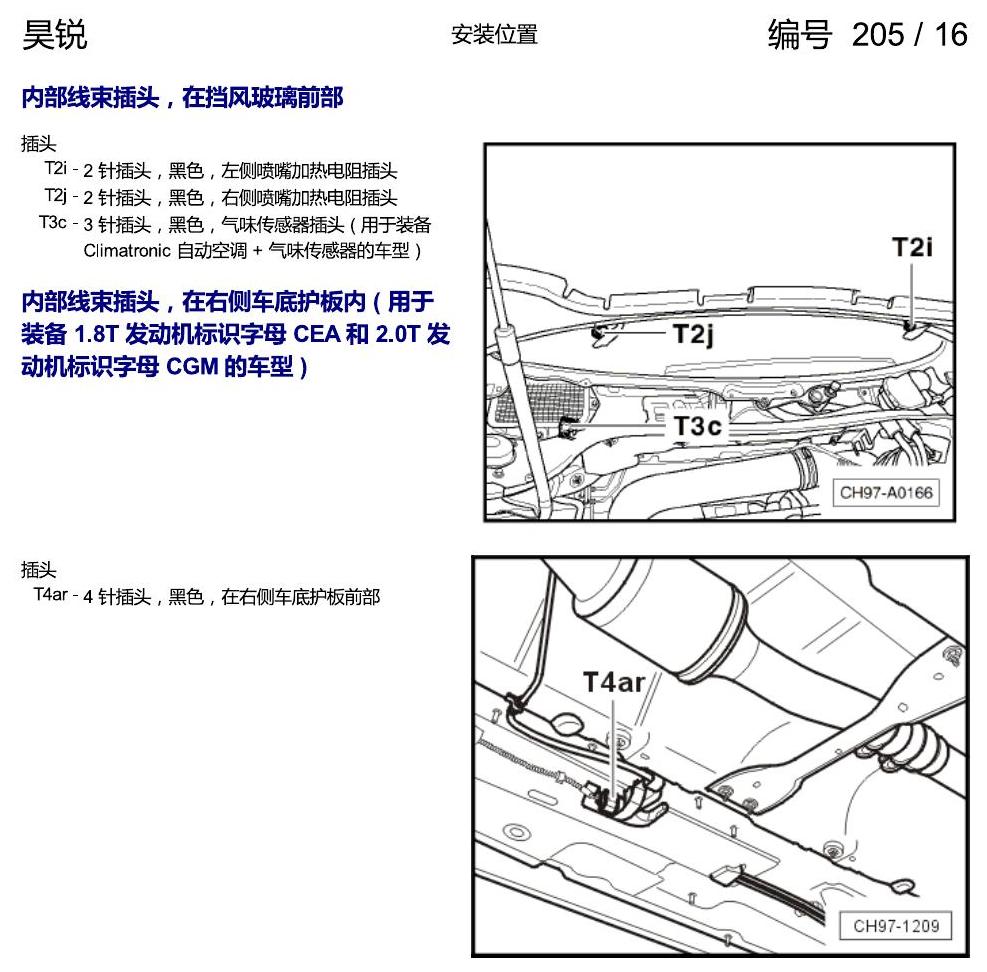

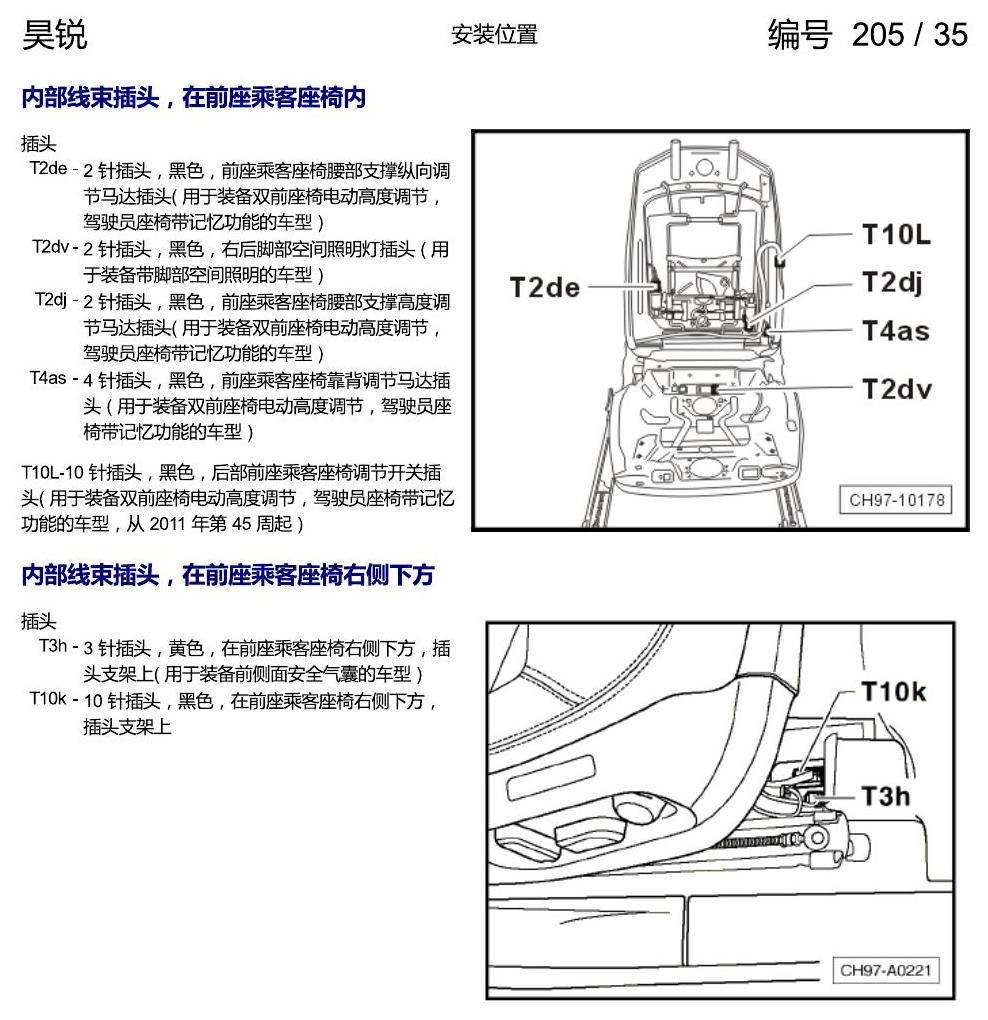

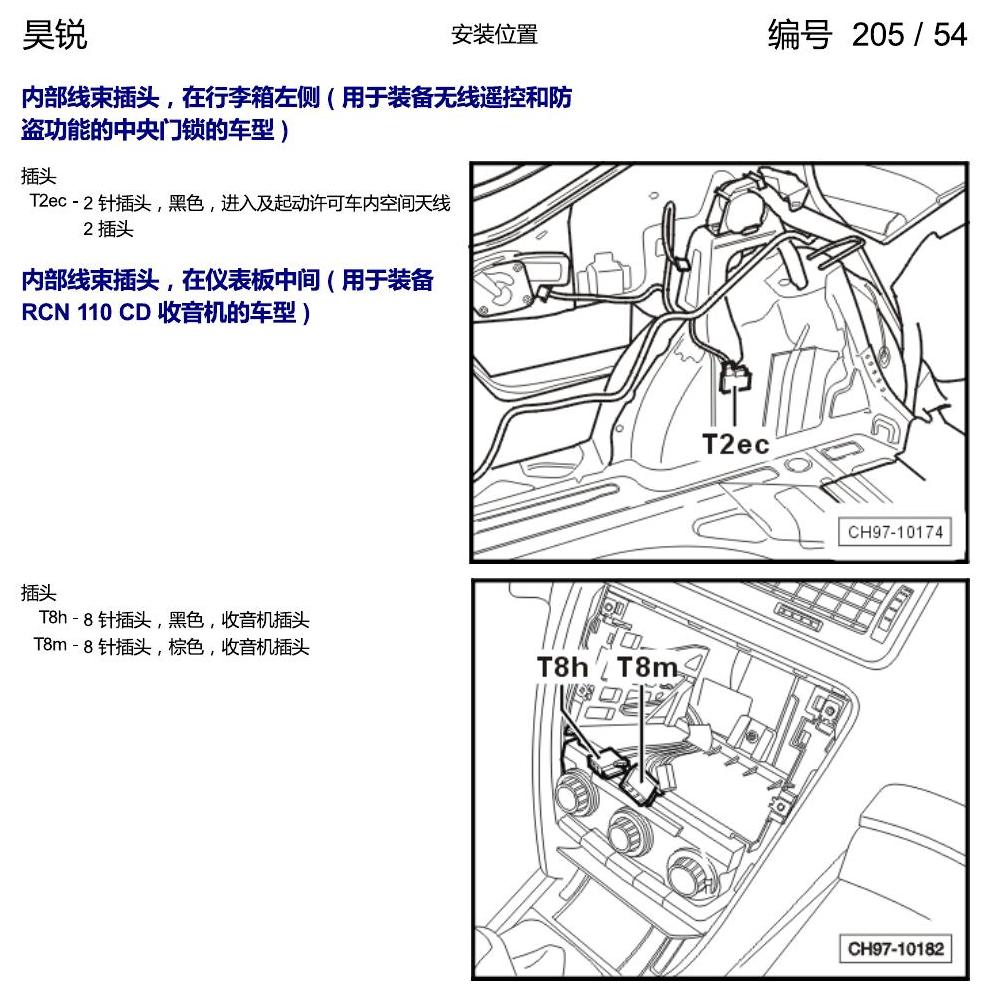

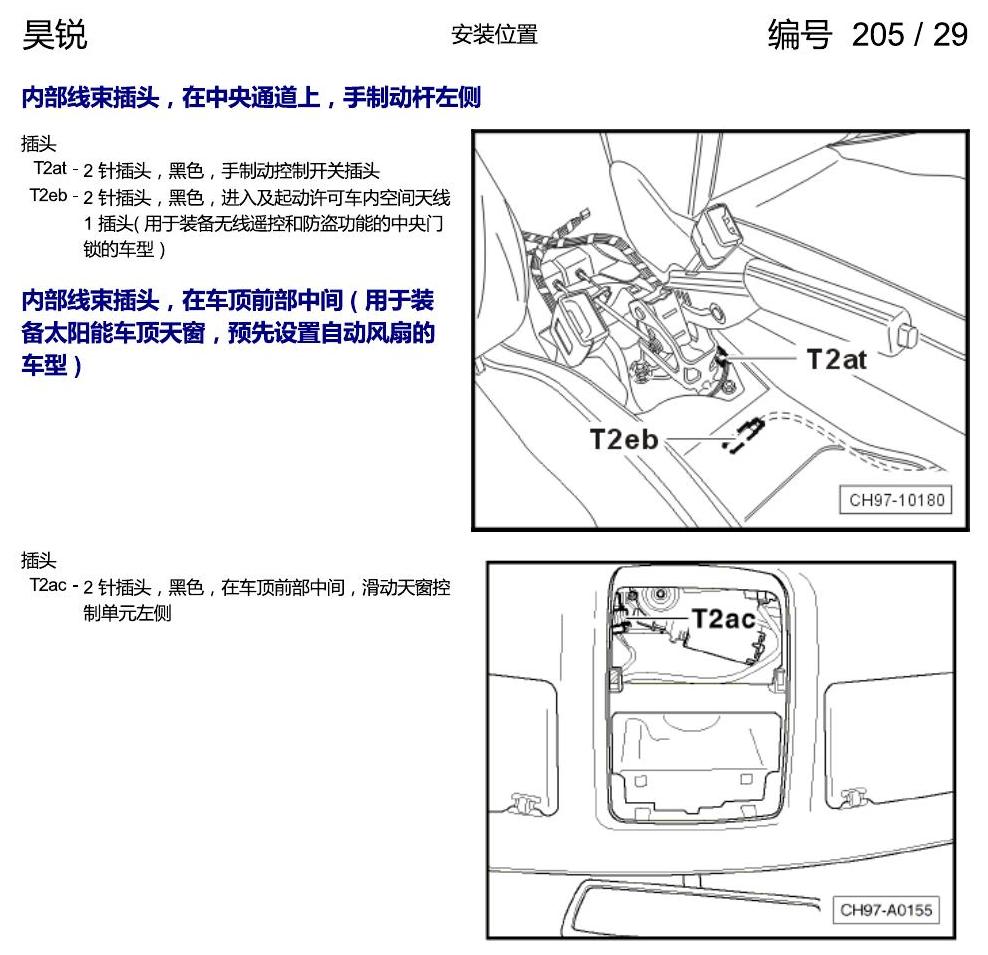

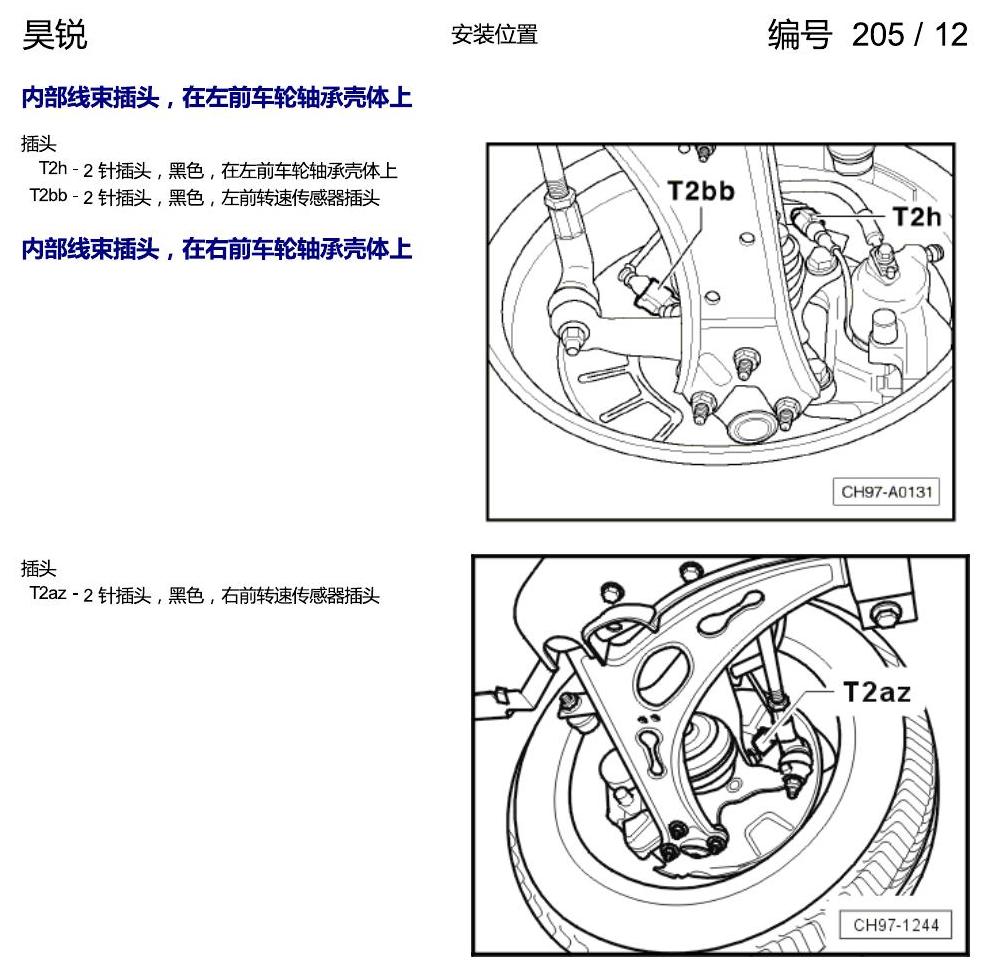

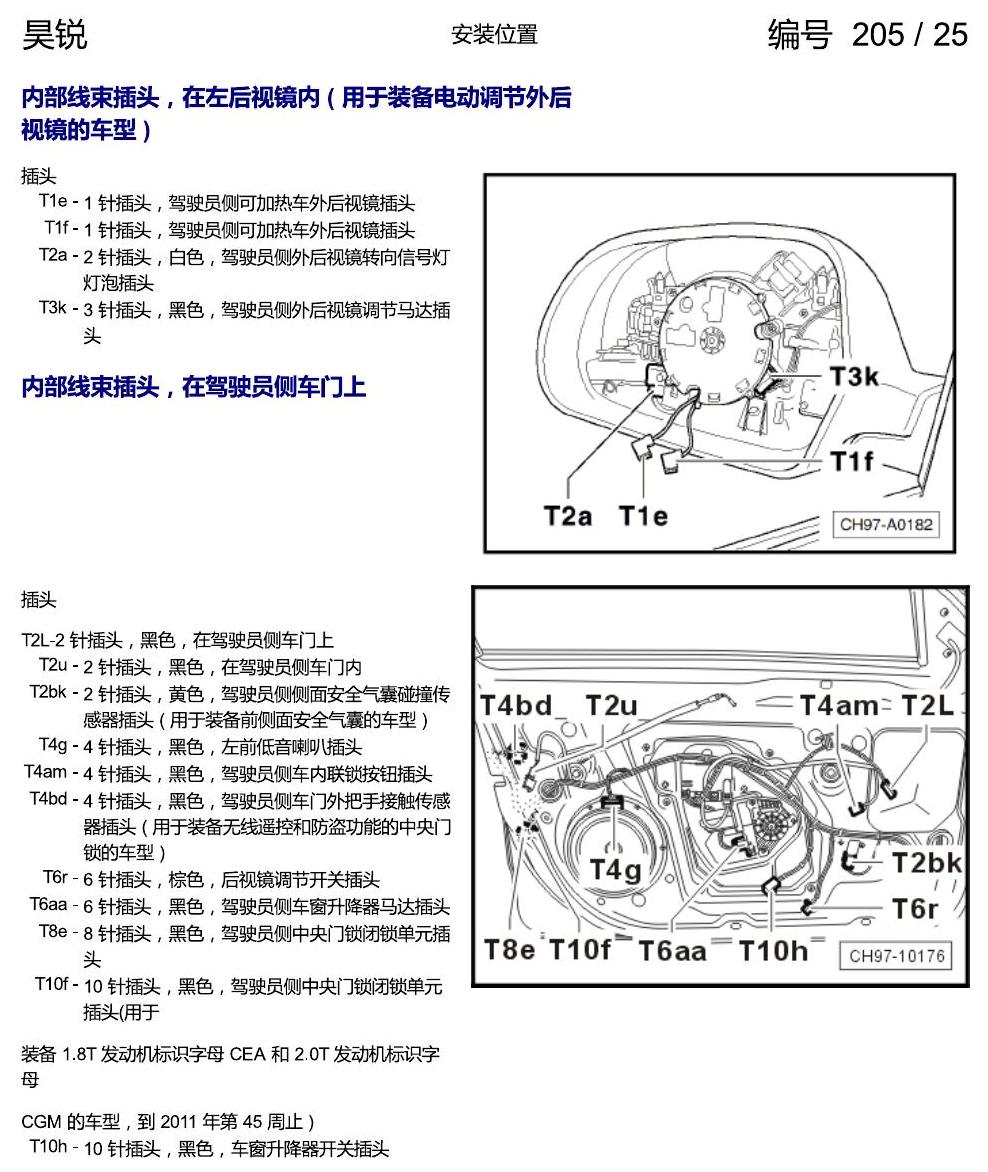

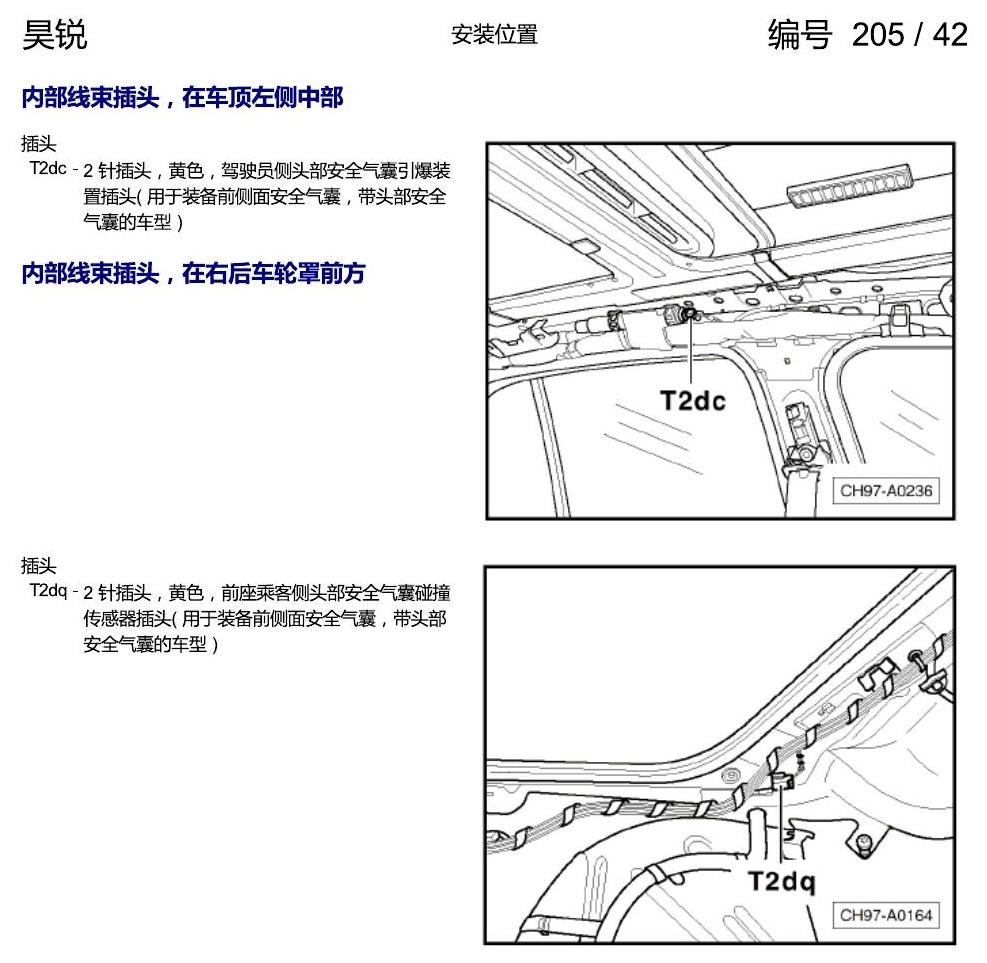

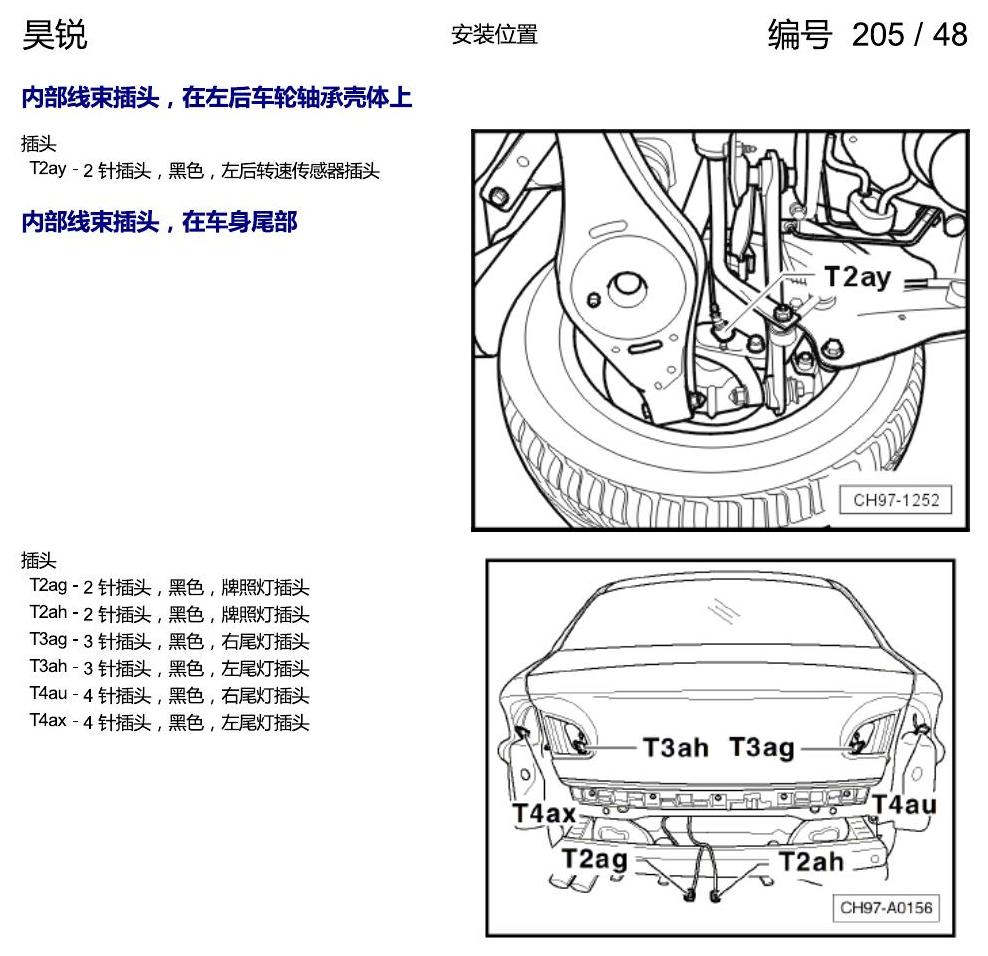

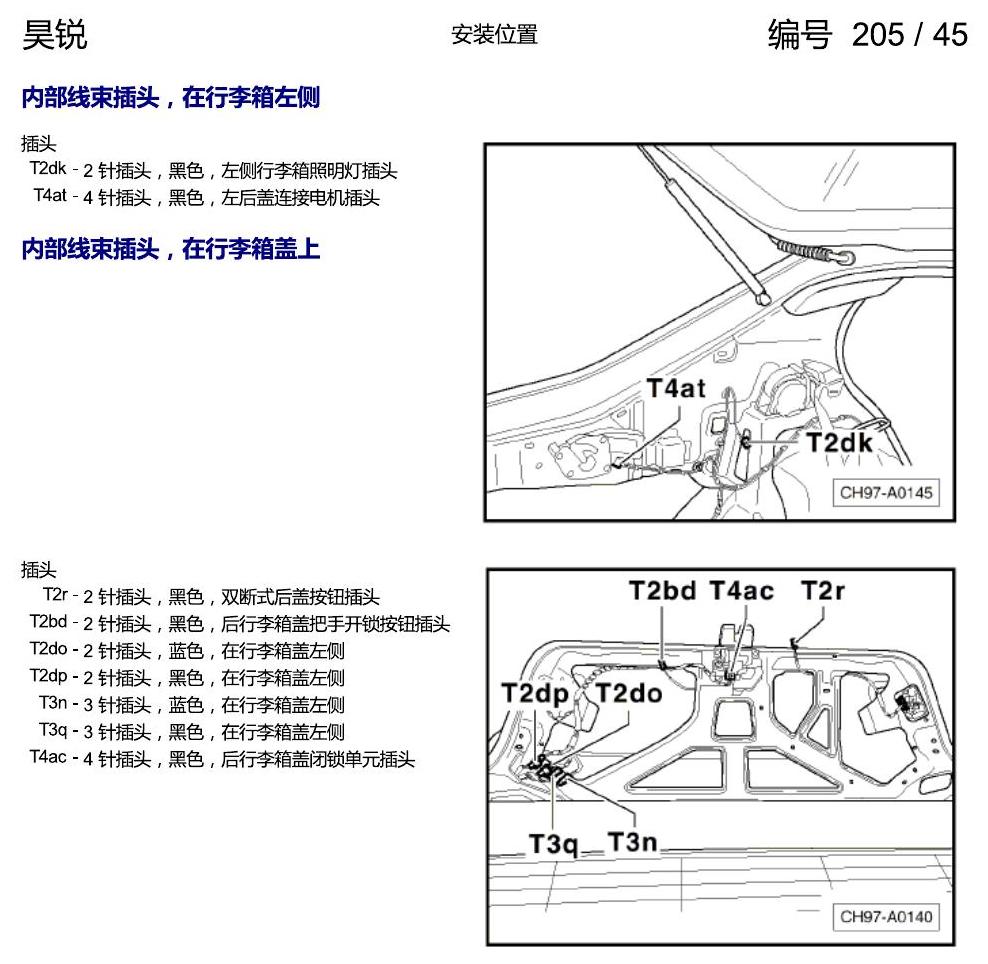

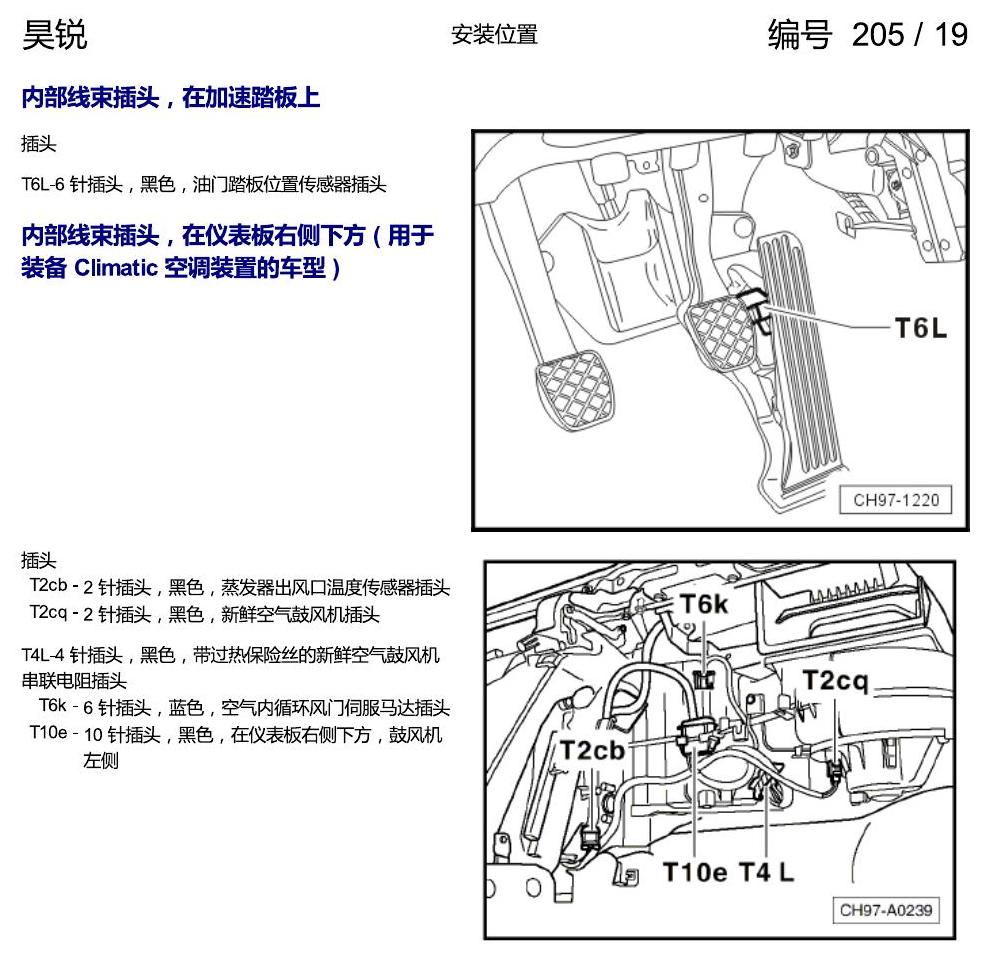

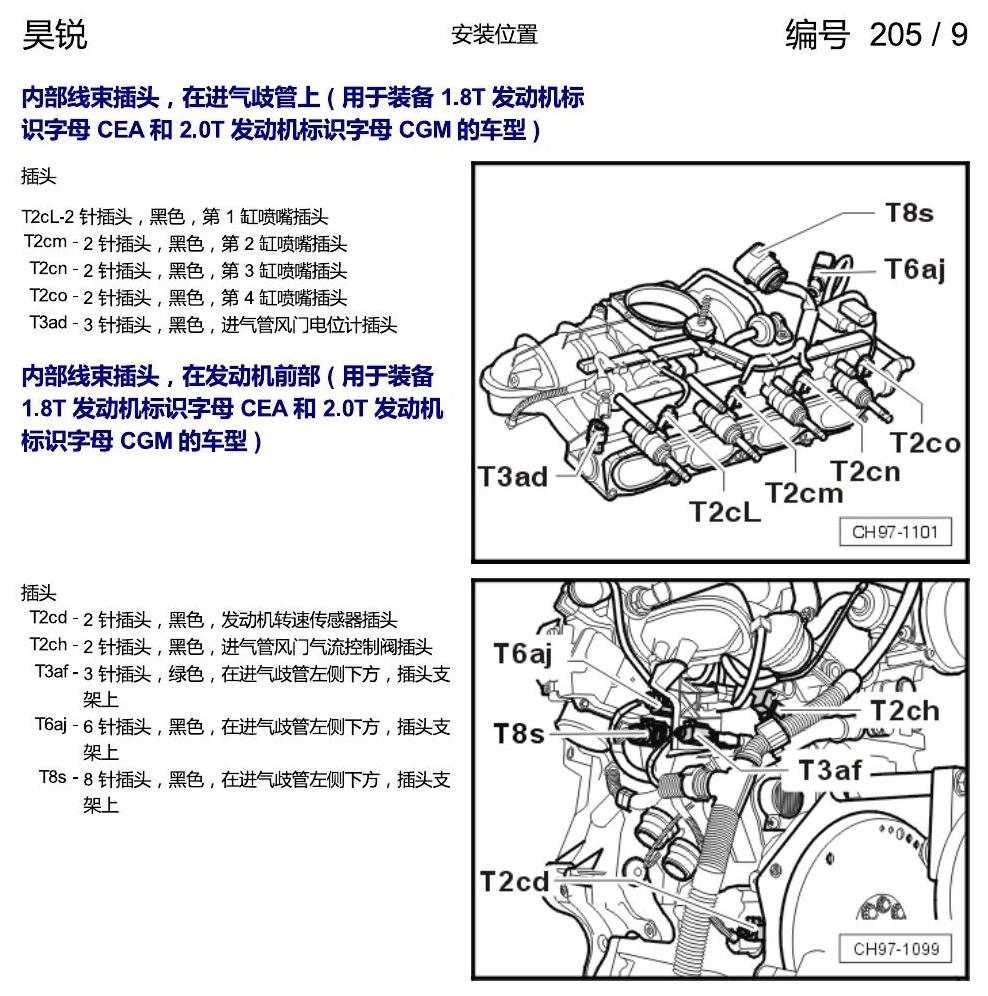

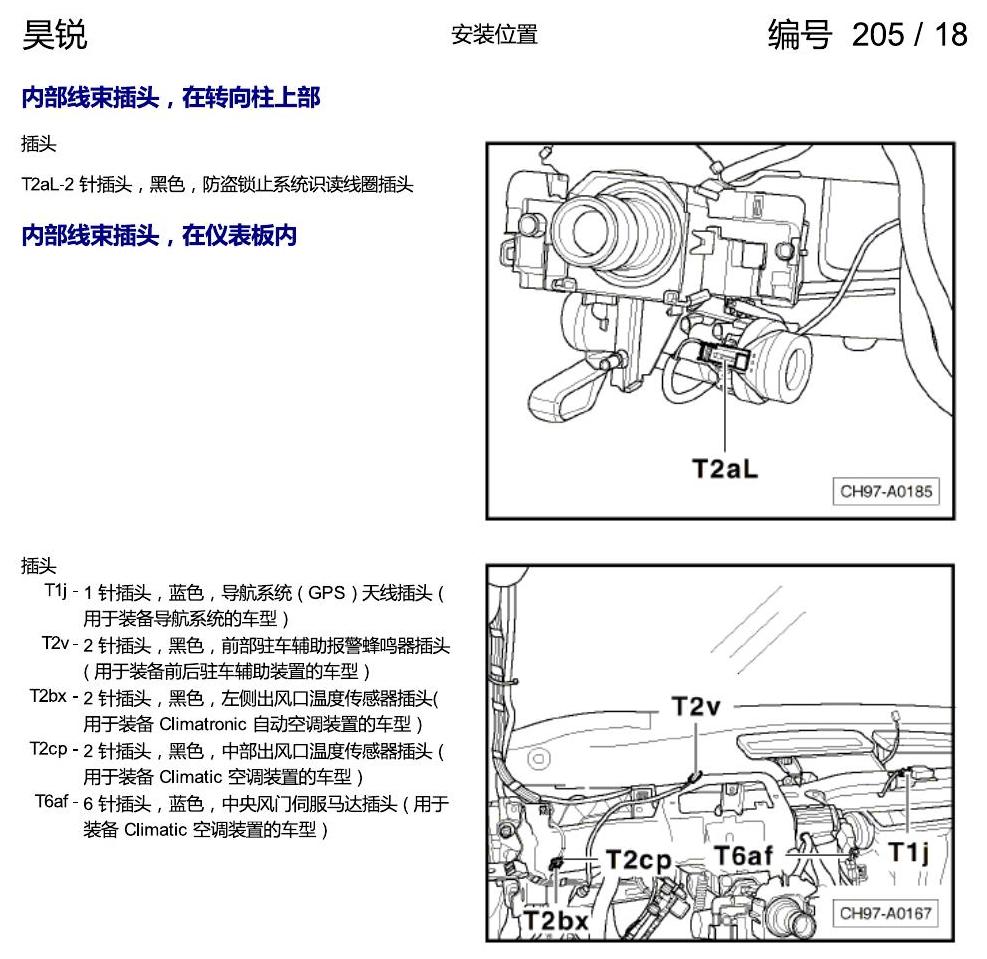

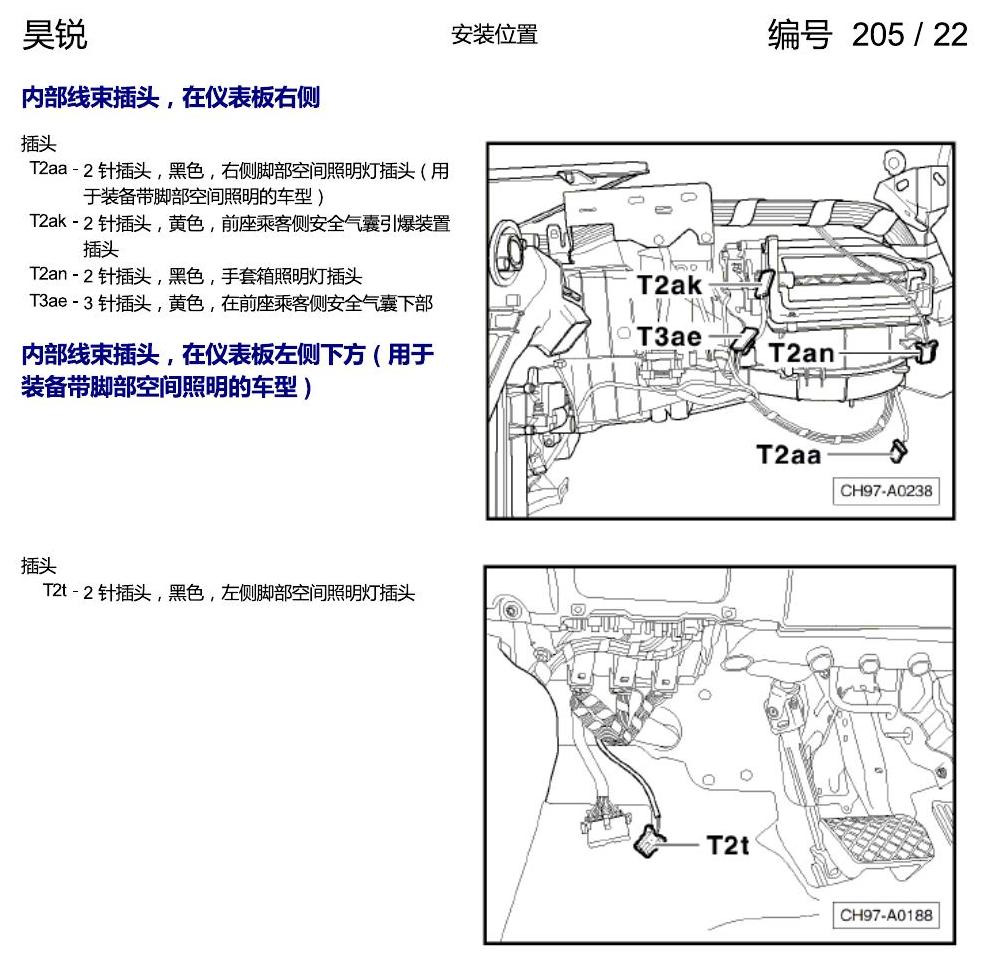

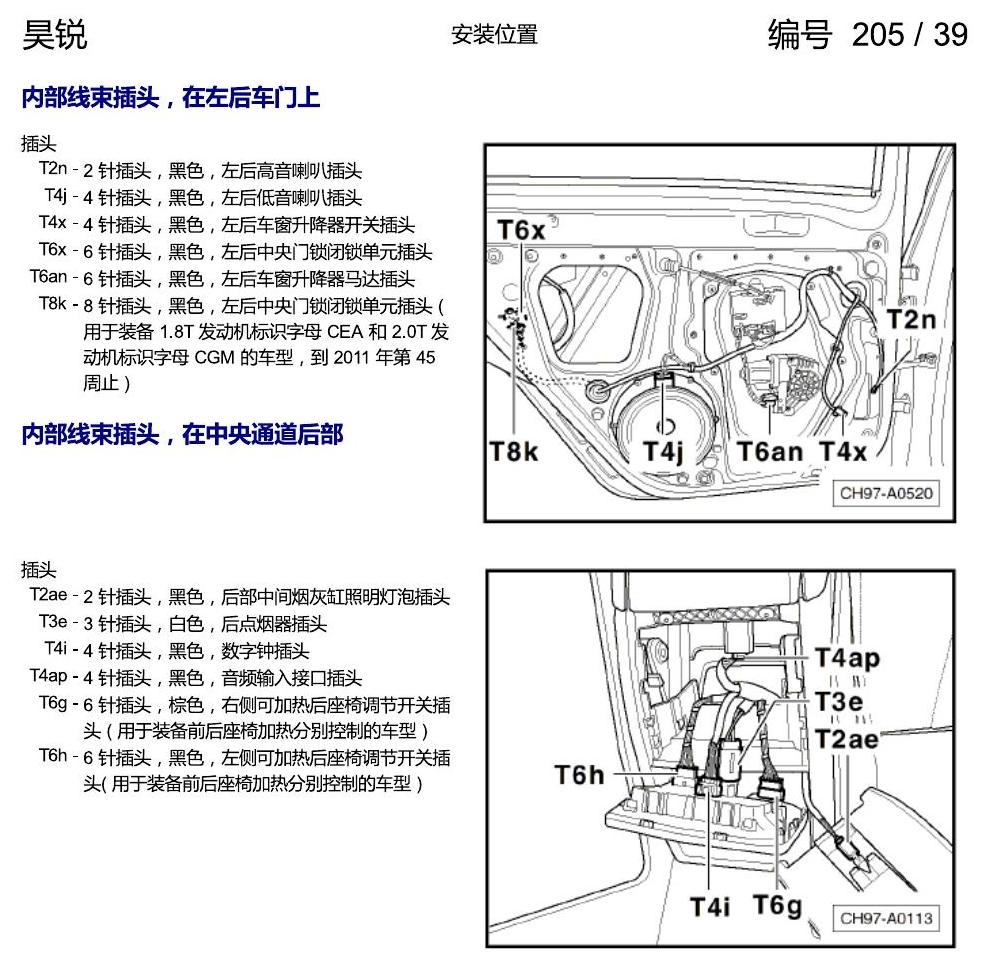

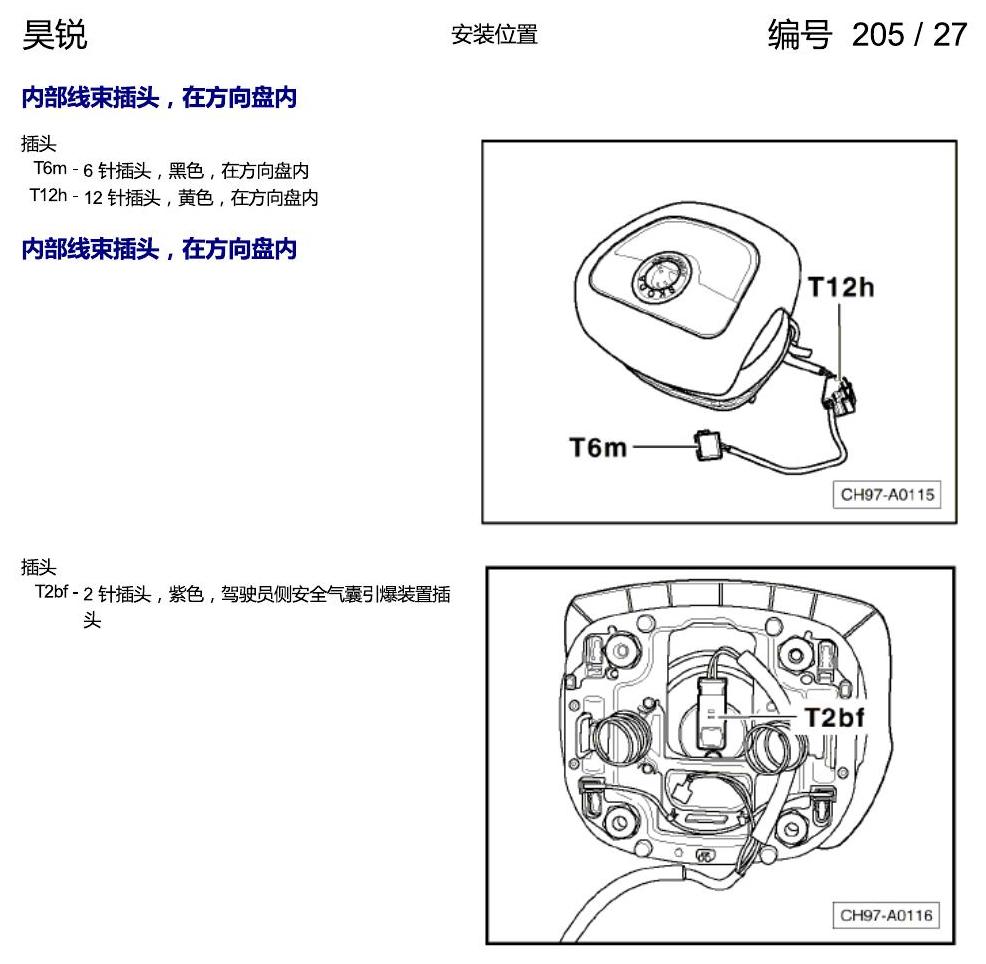

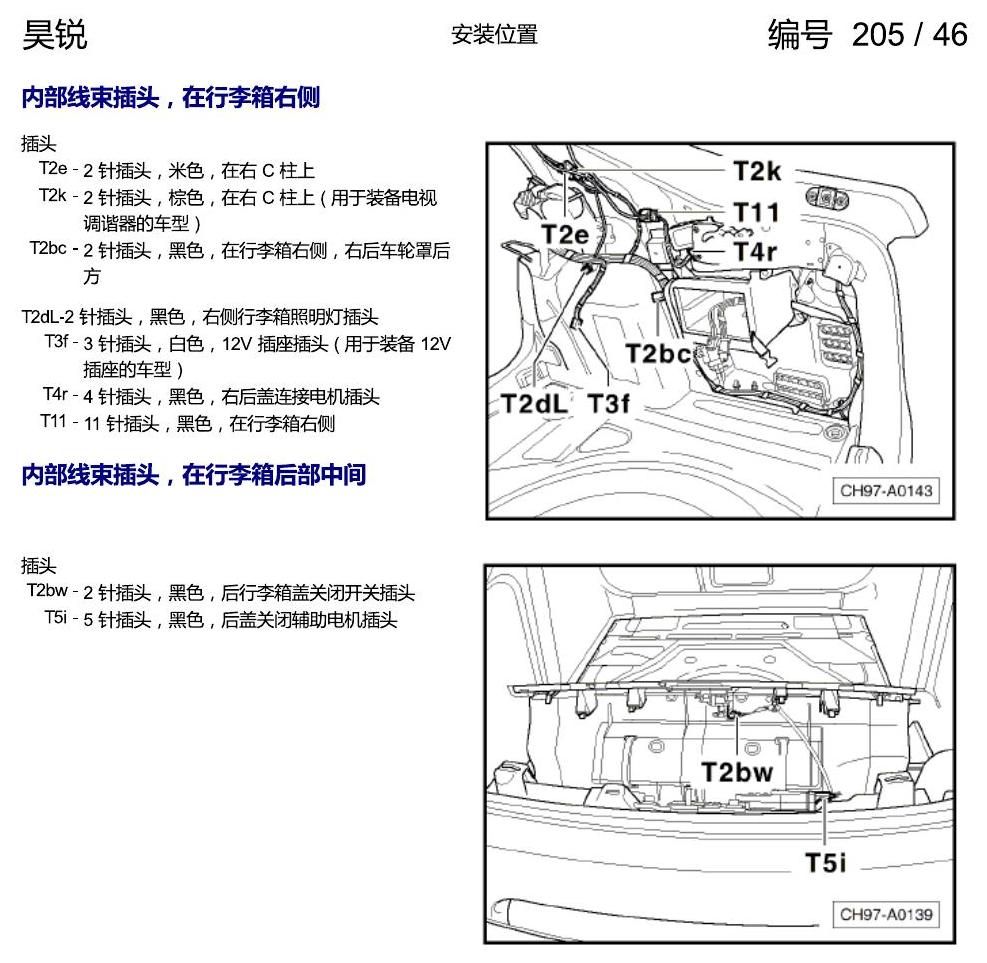

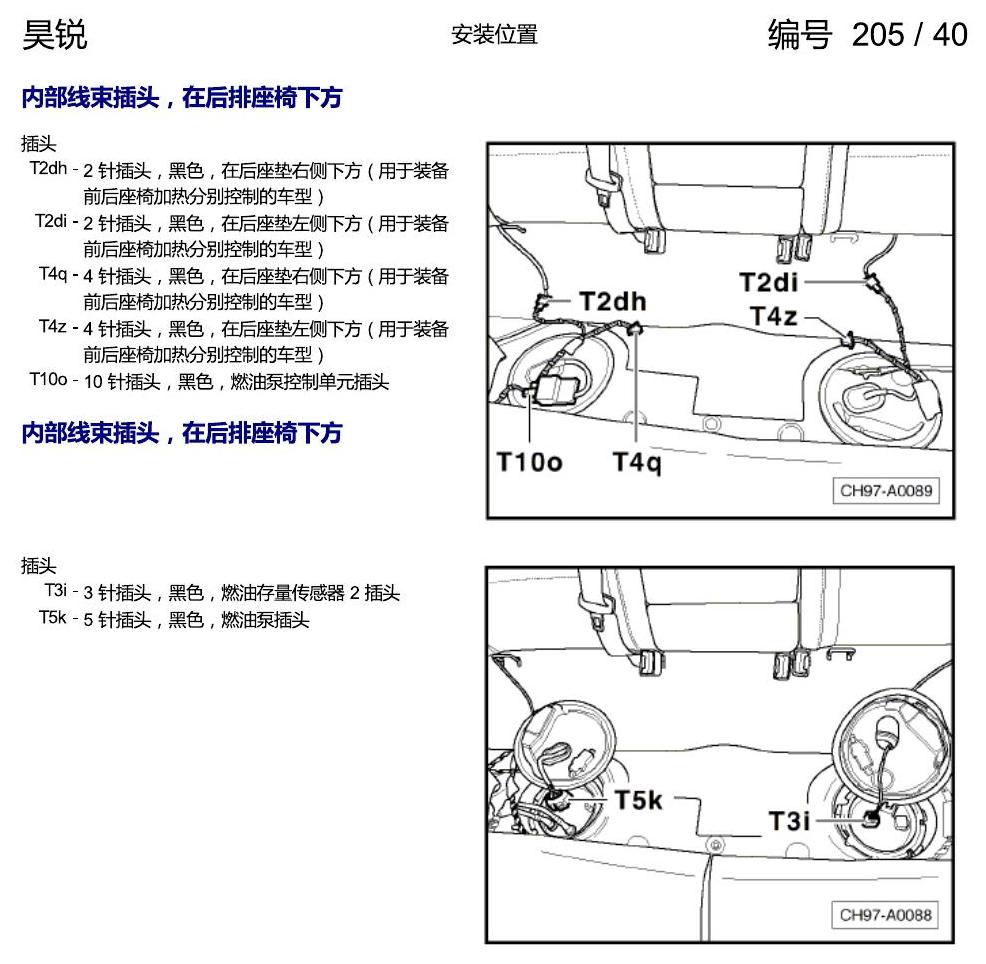

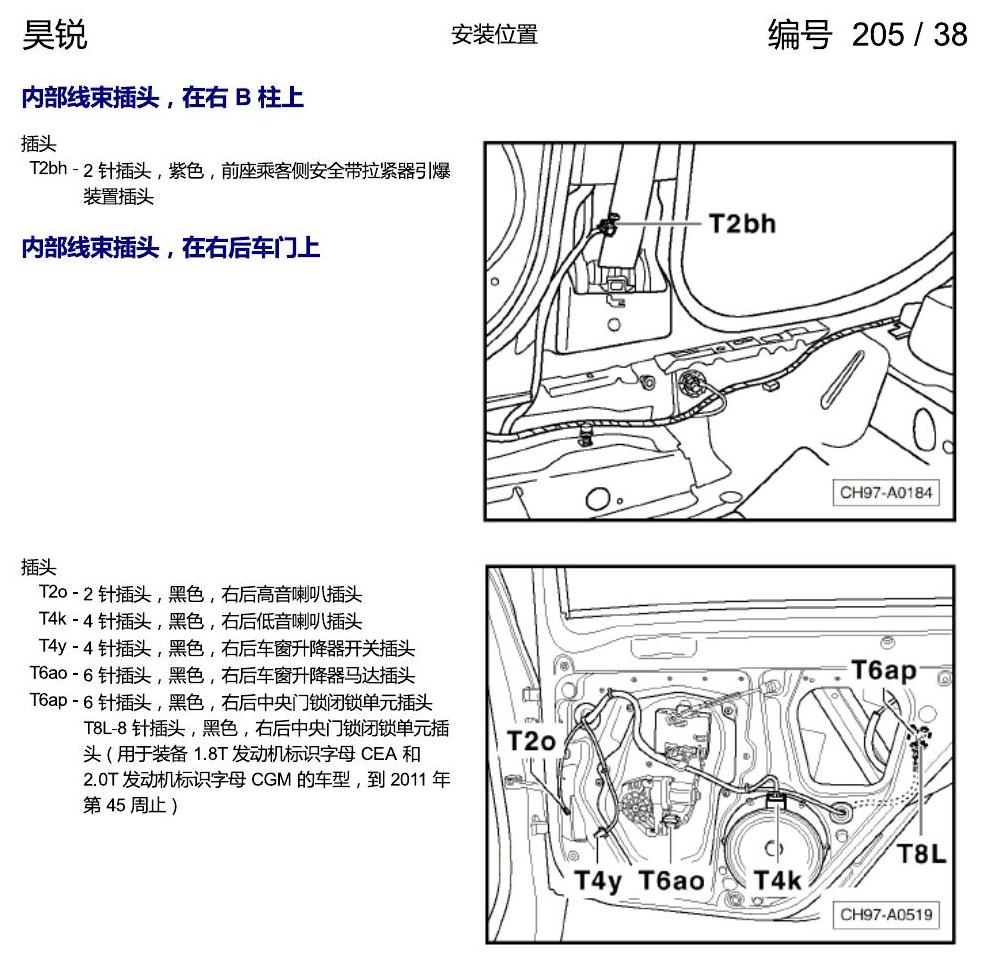

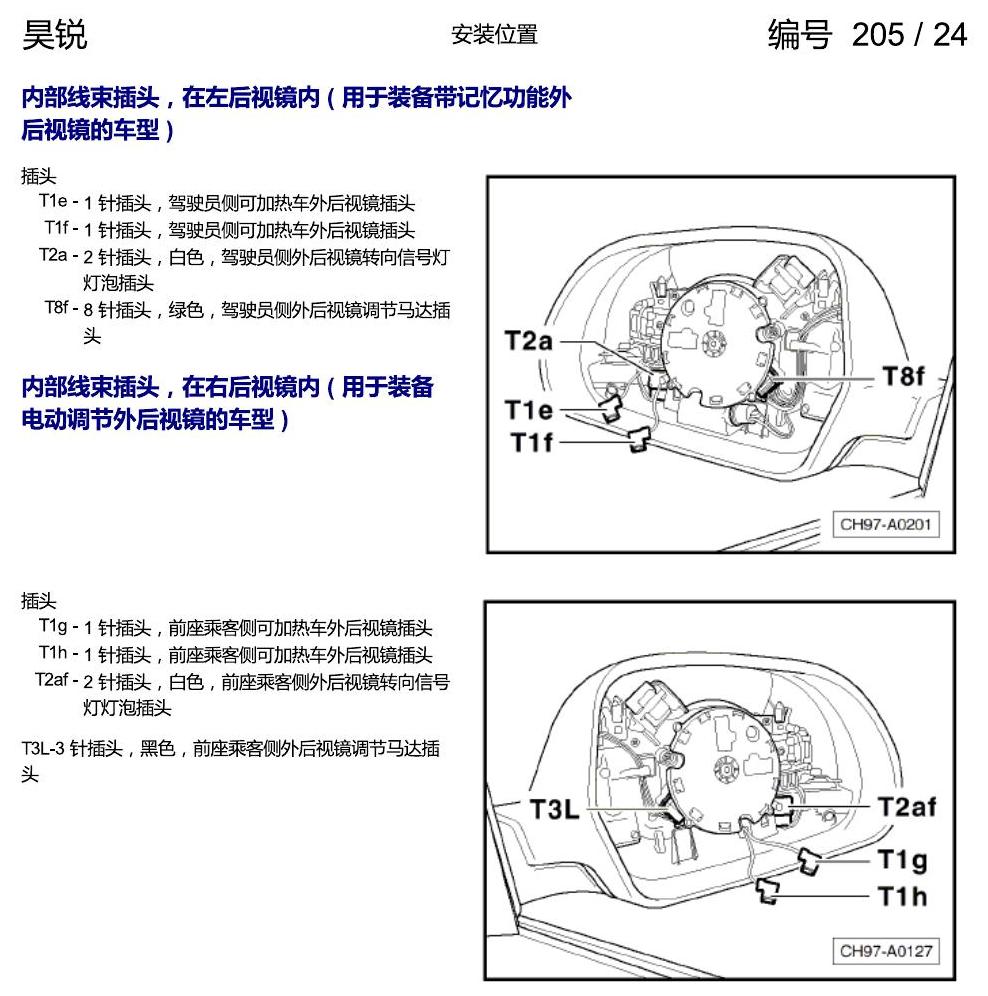

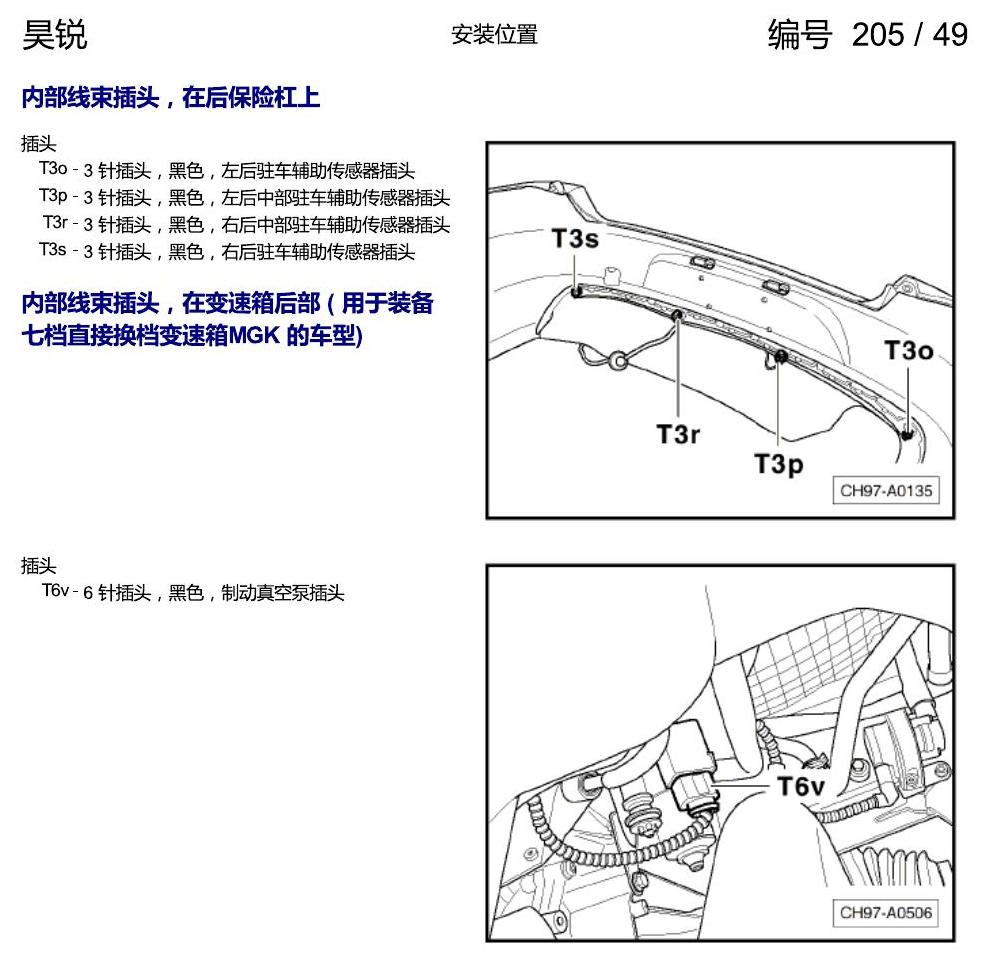

下方为原始资料图，共 55 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

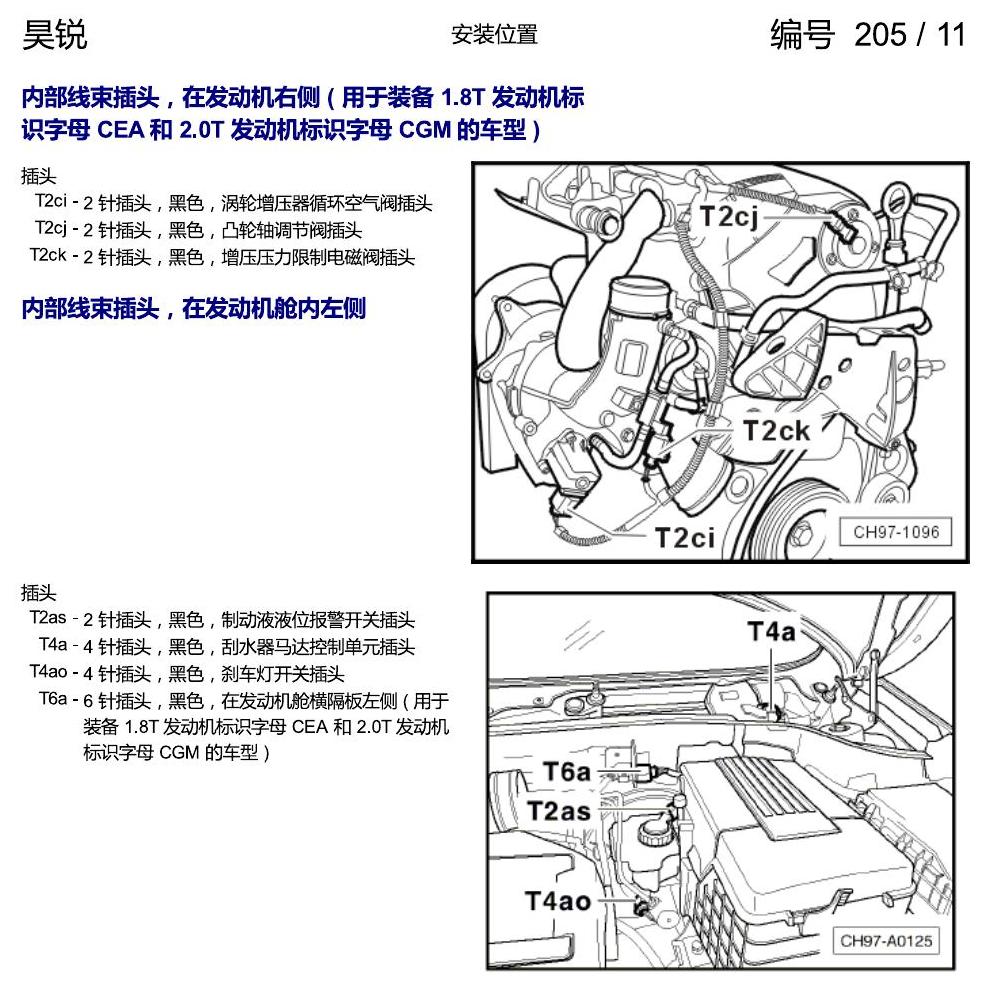

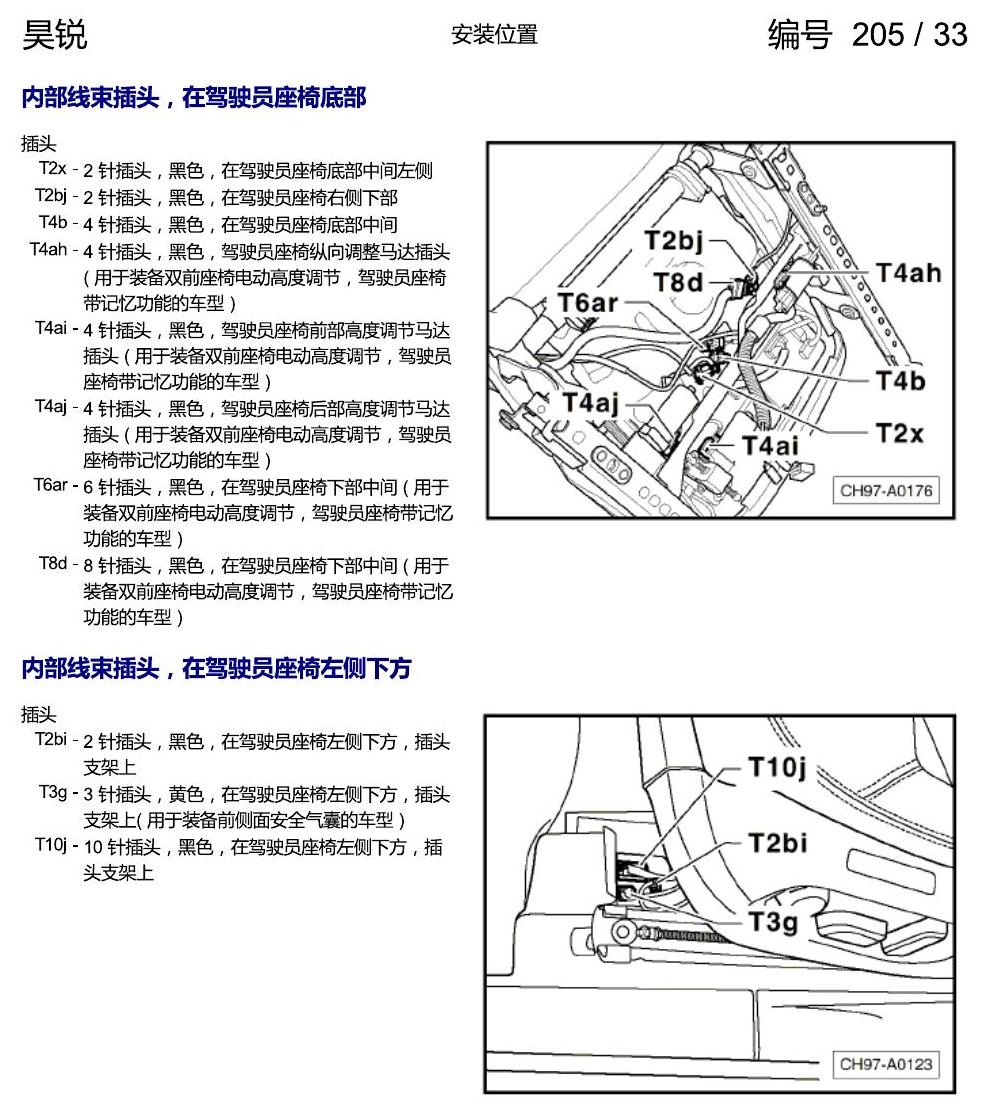

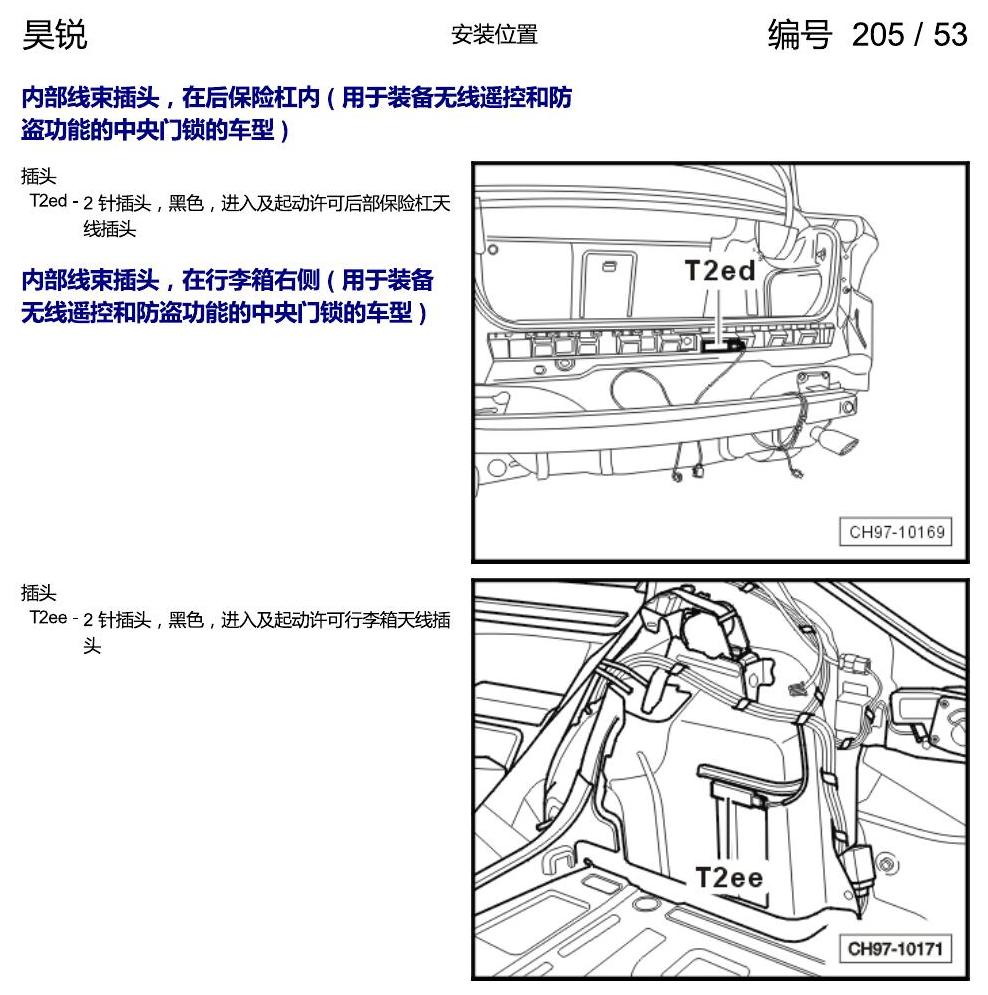

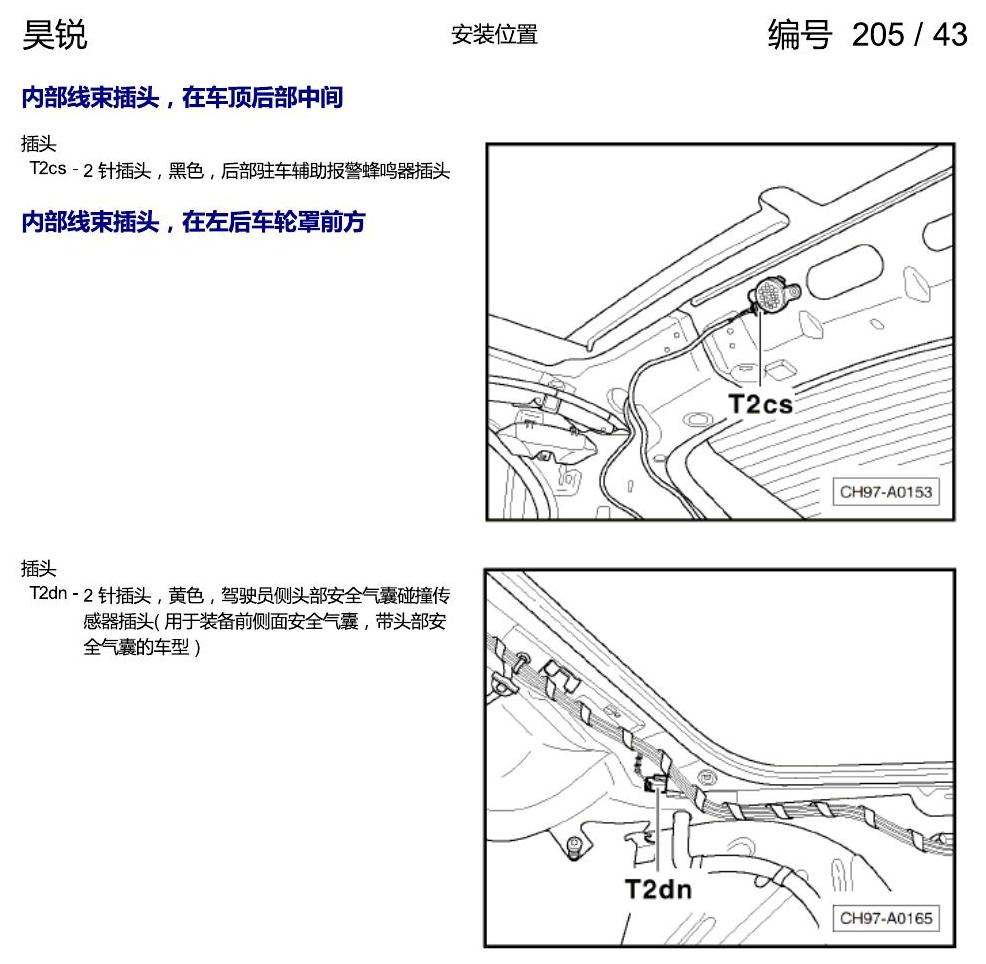

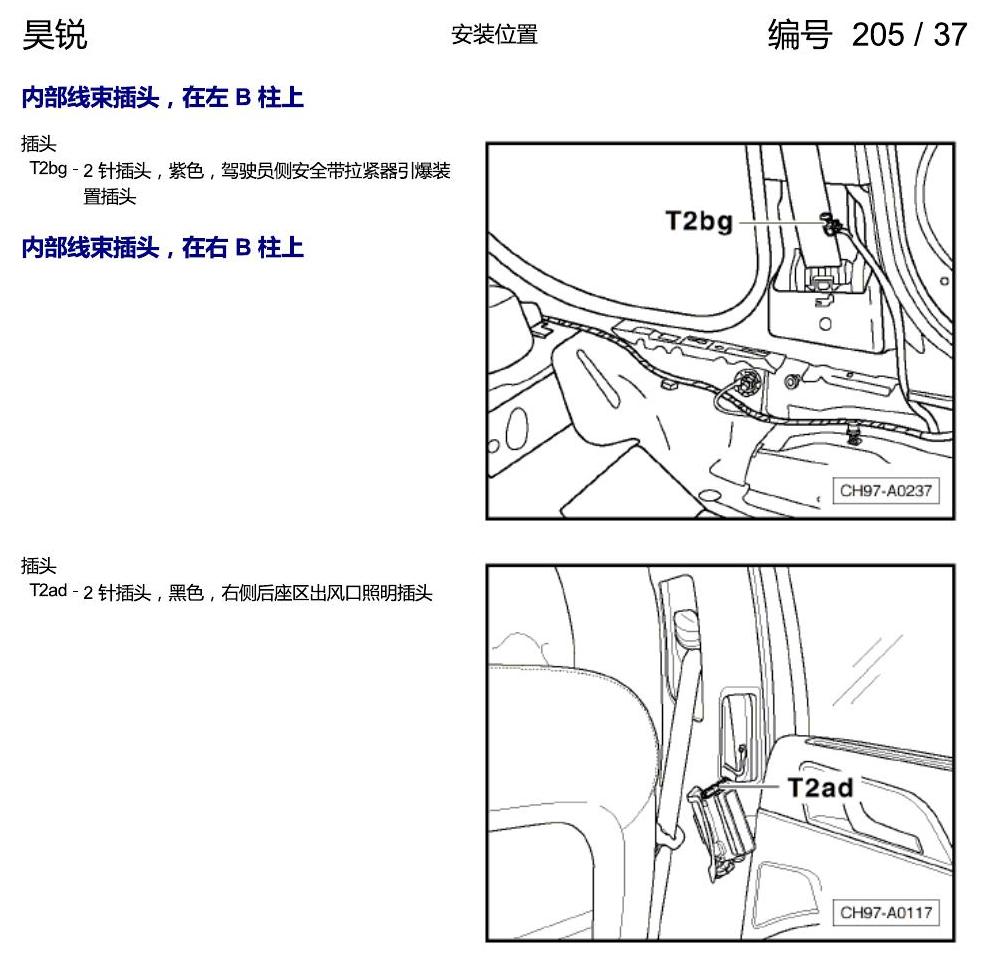

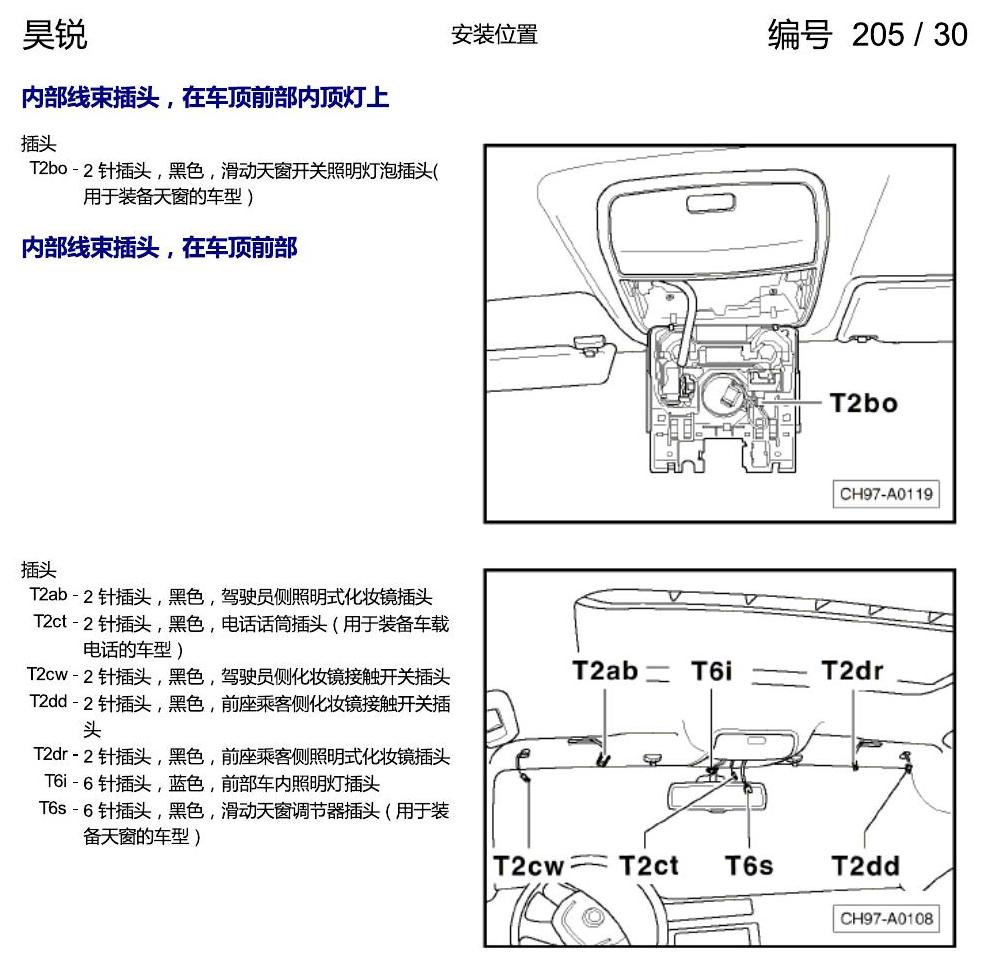

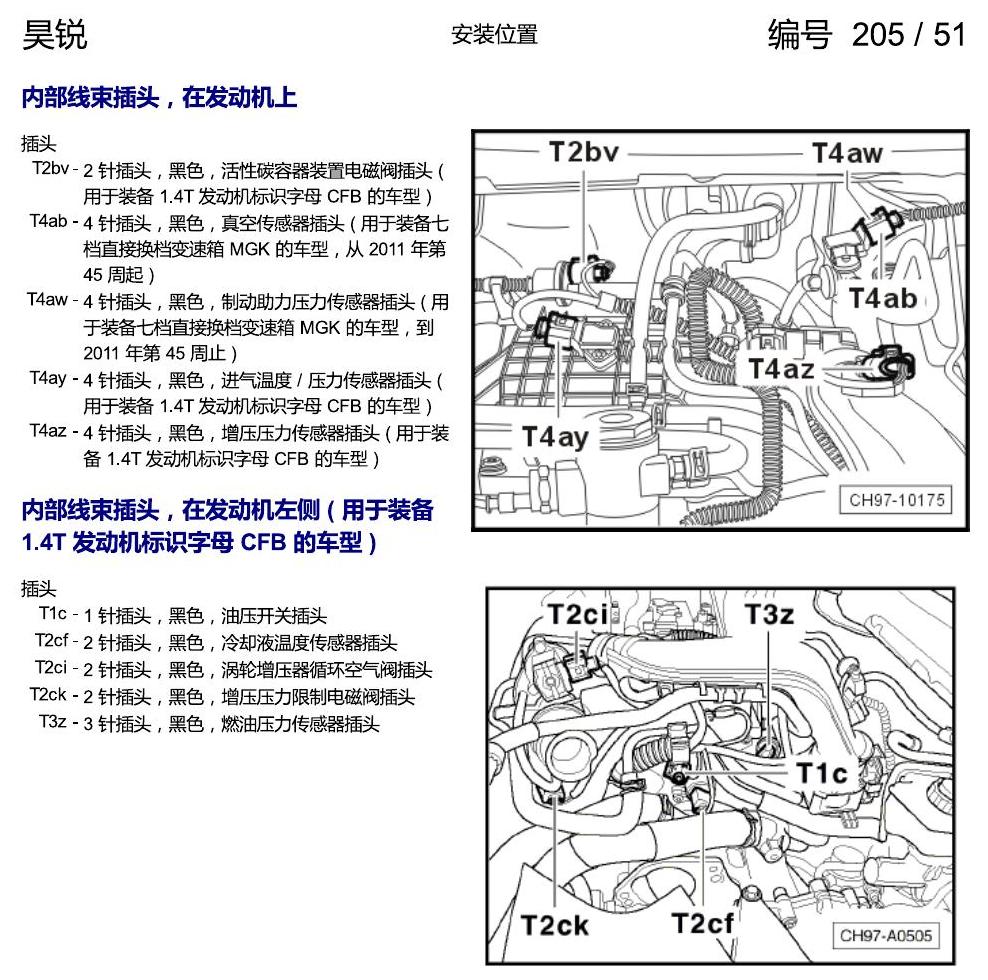

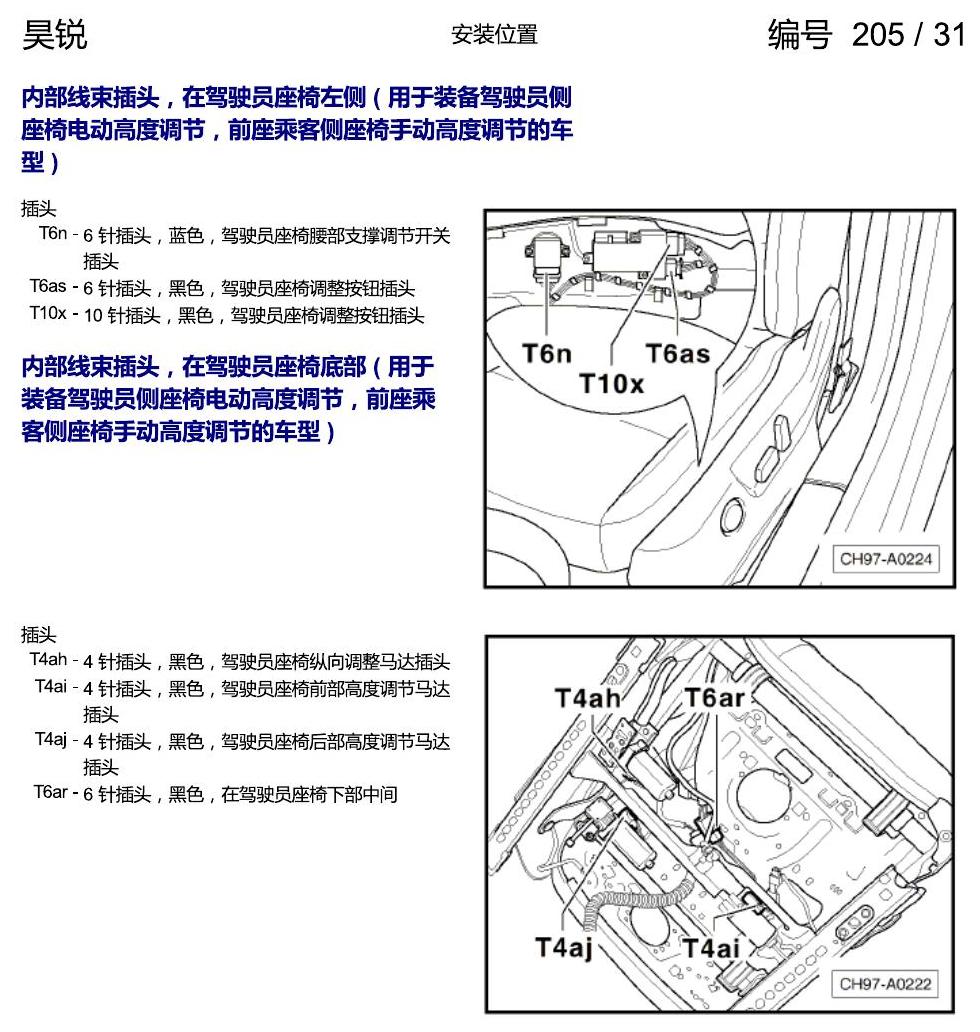

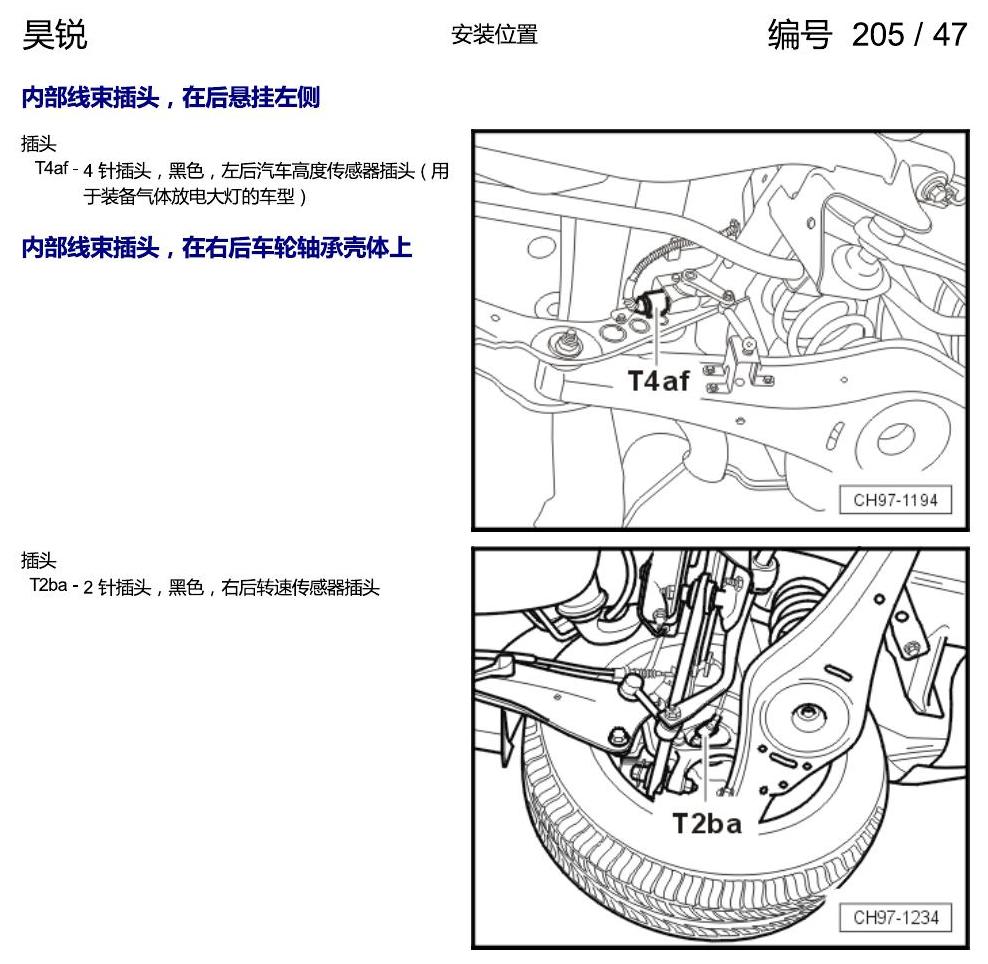

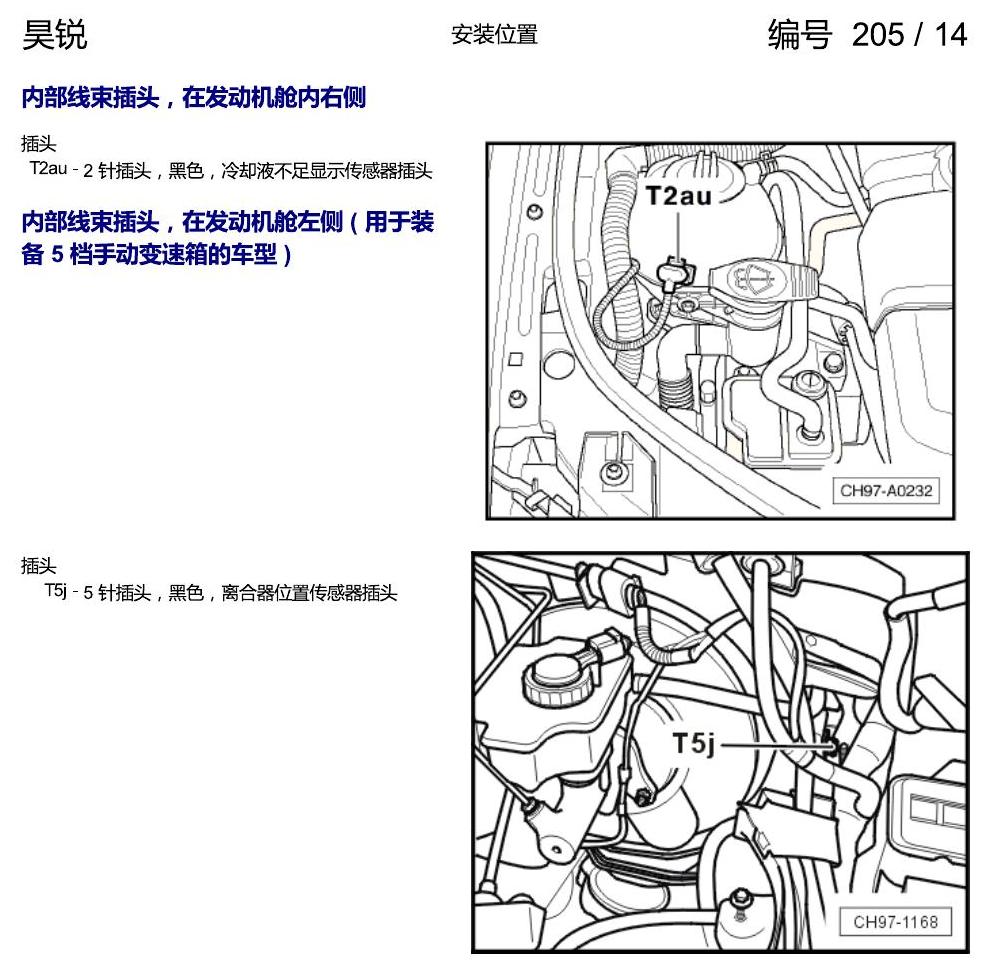

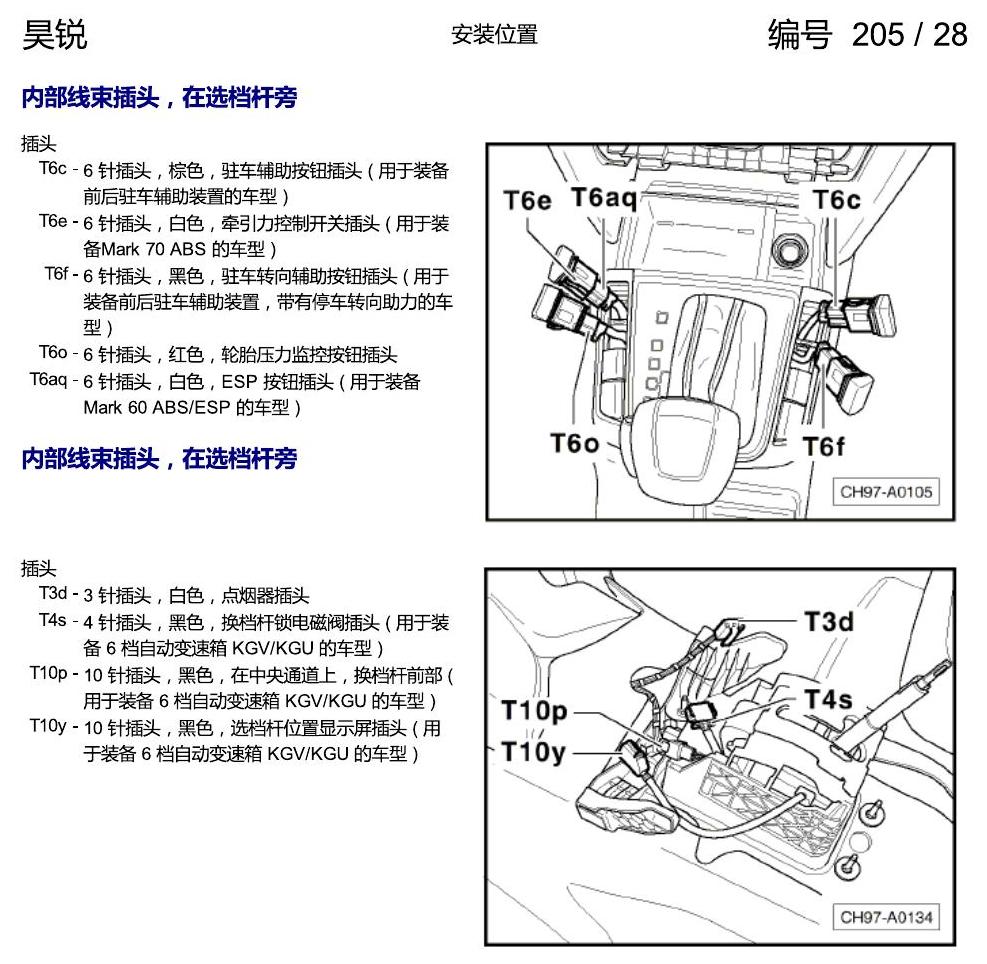

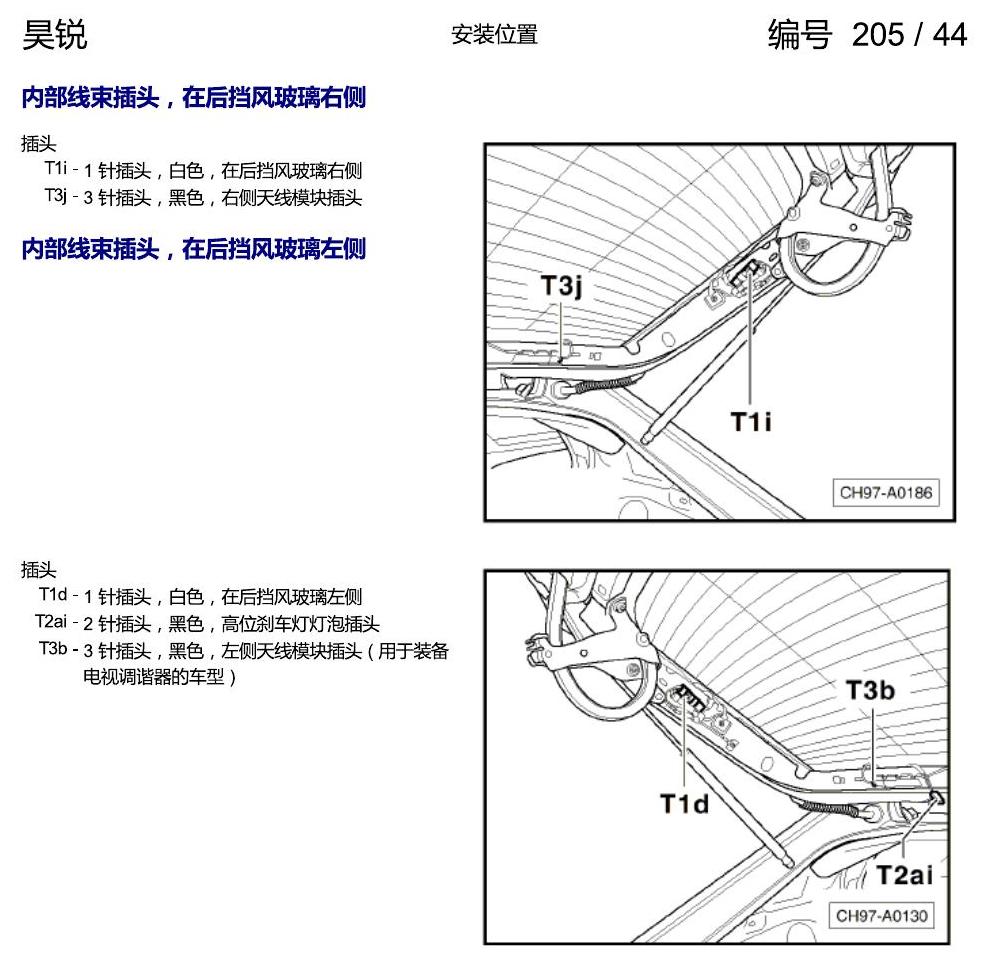

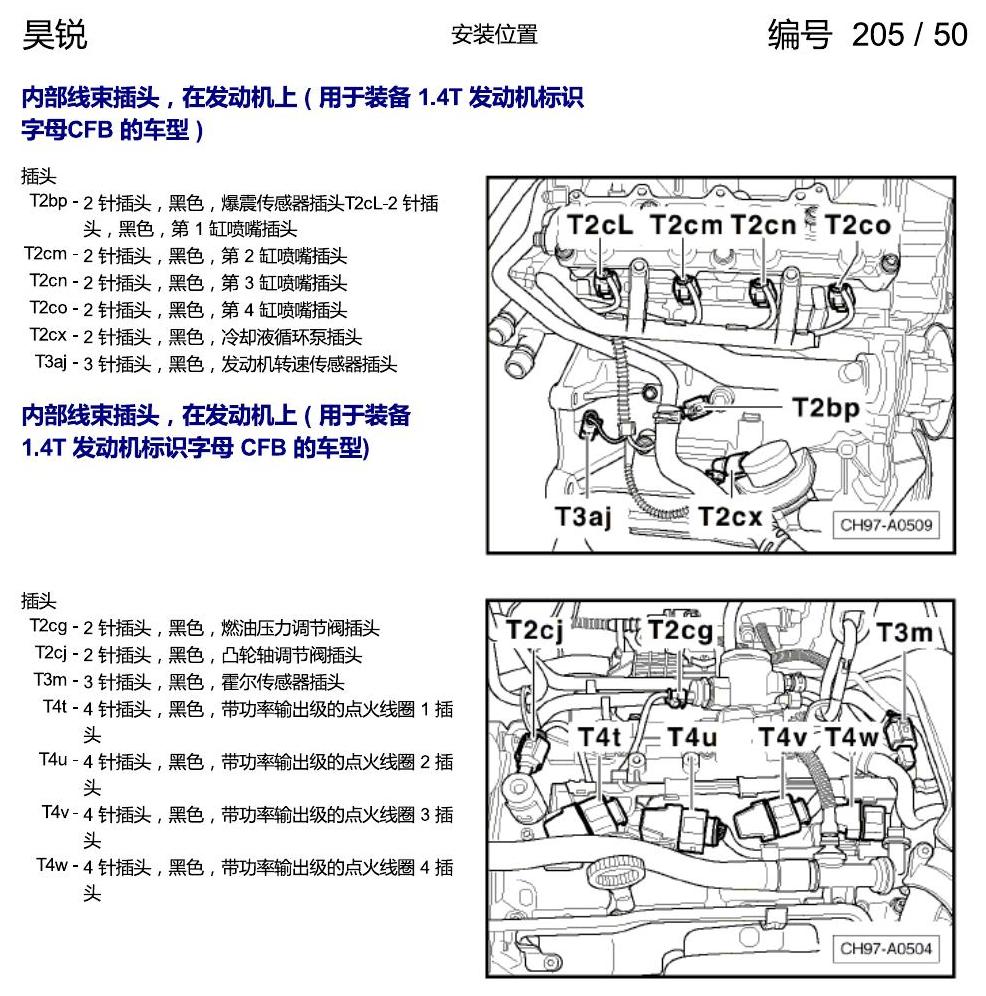

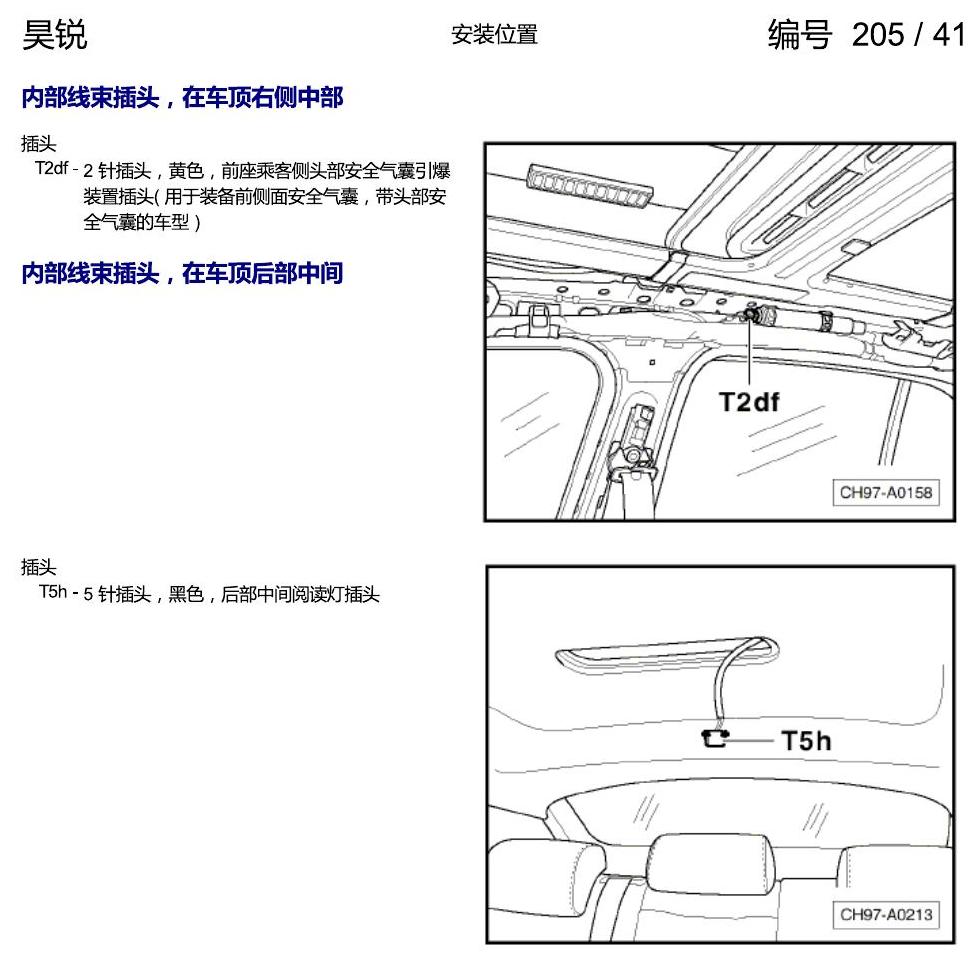

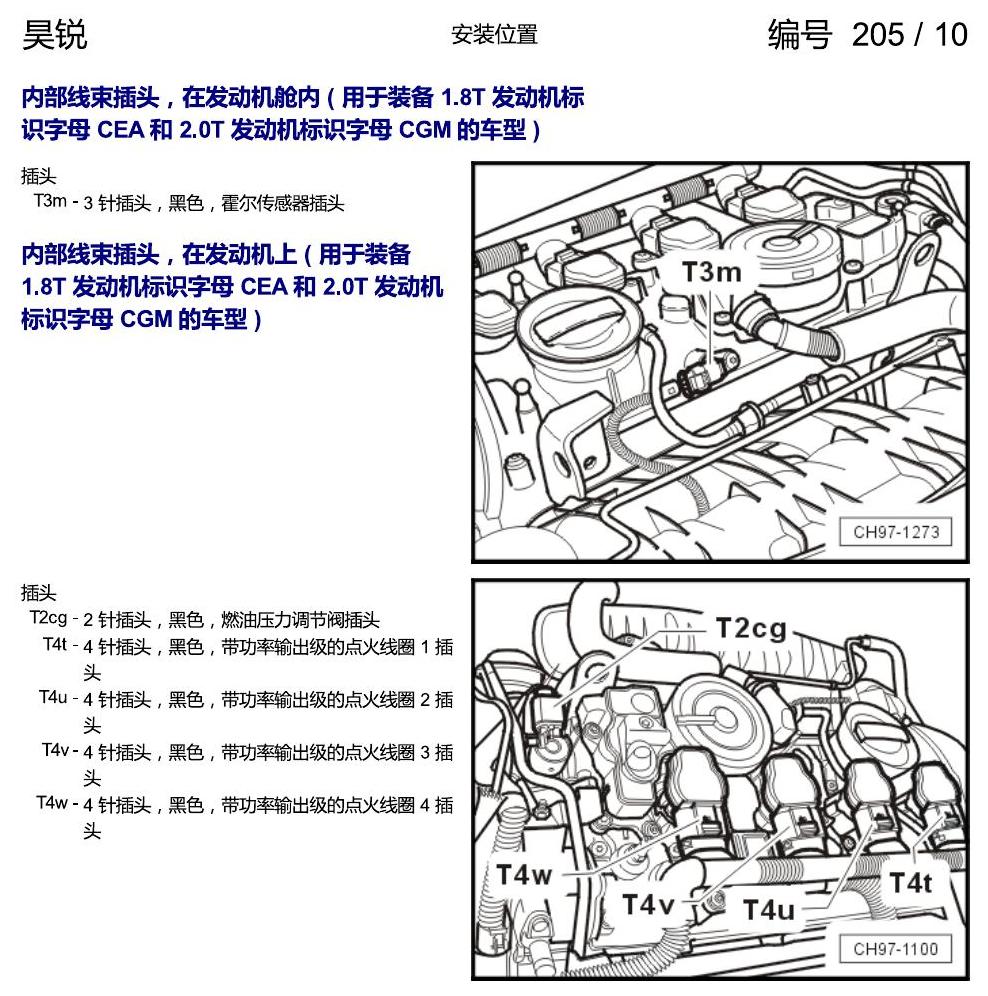

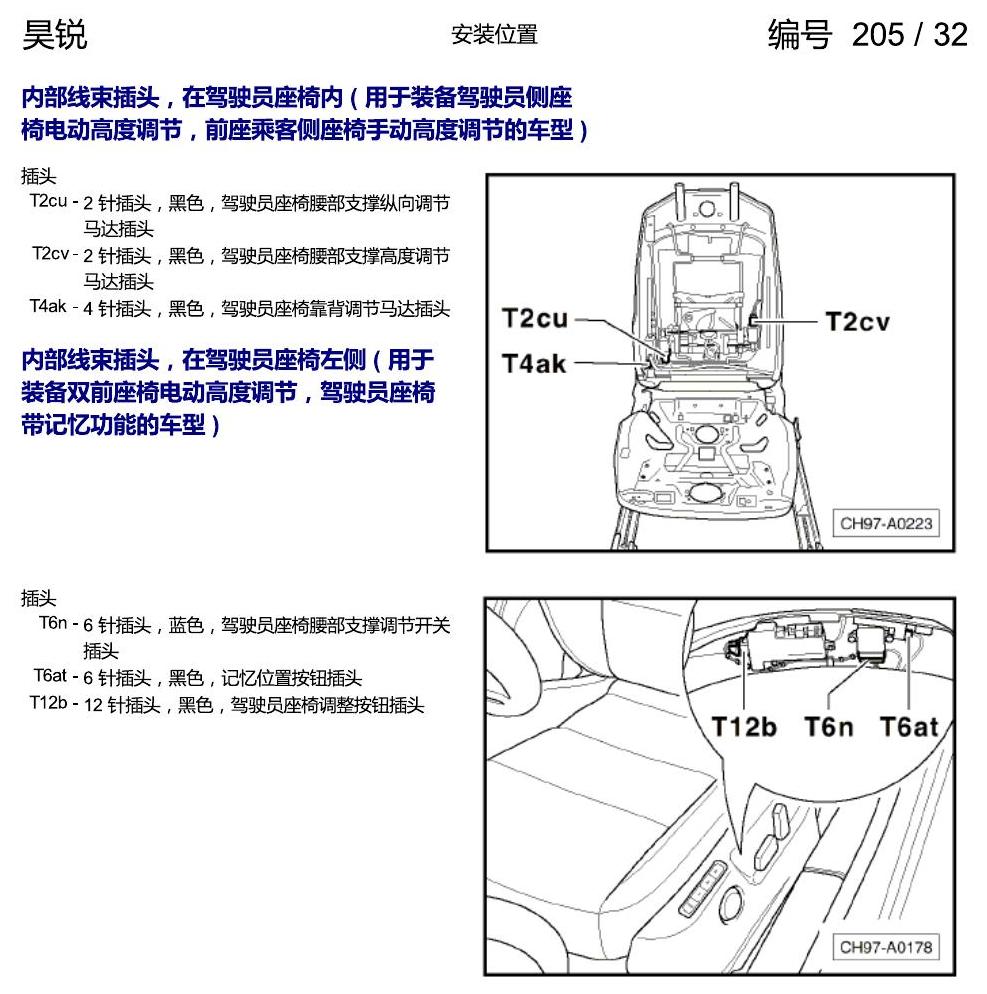

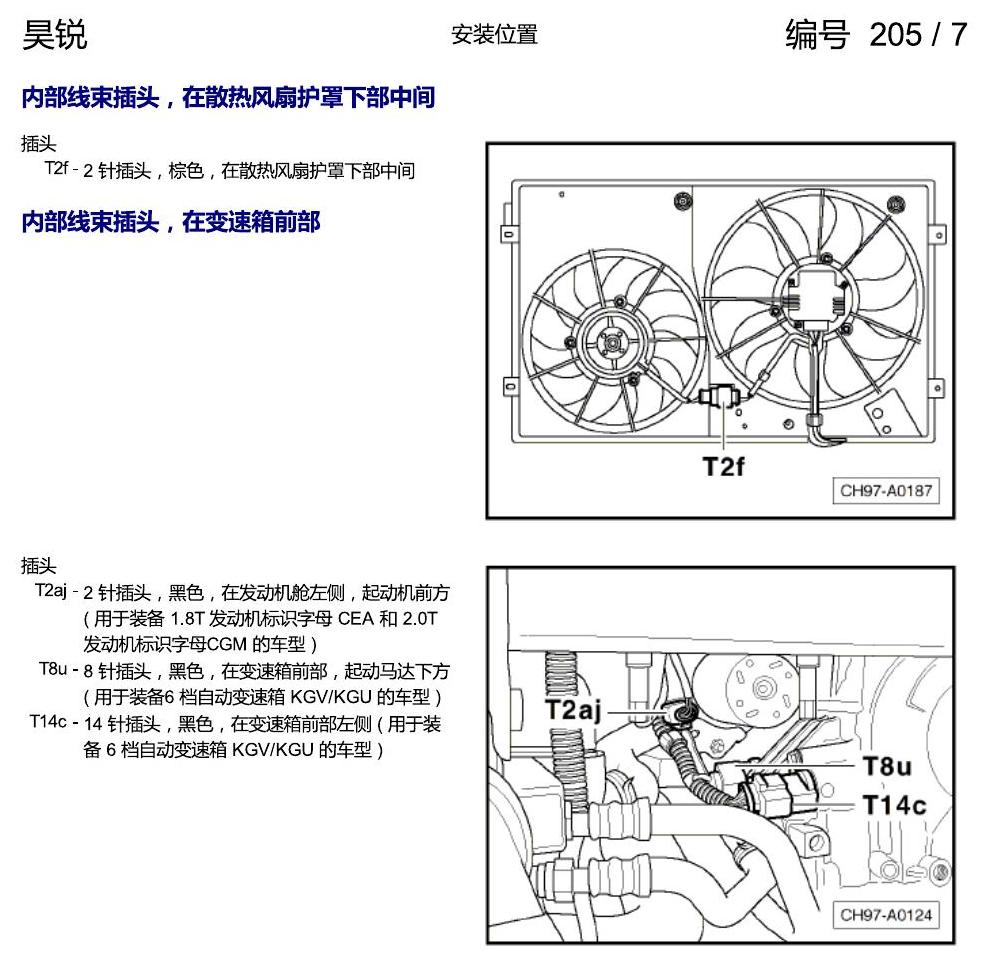

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第1页

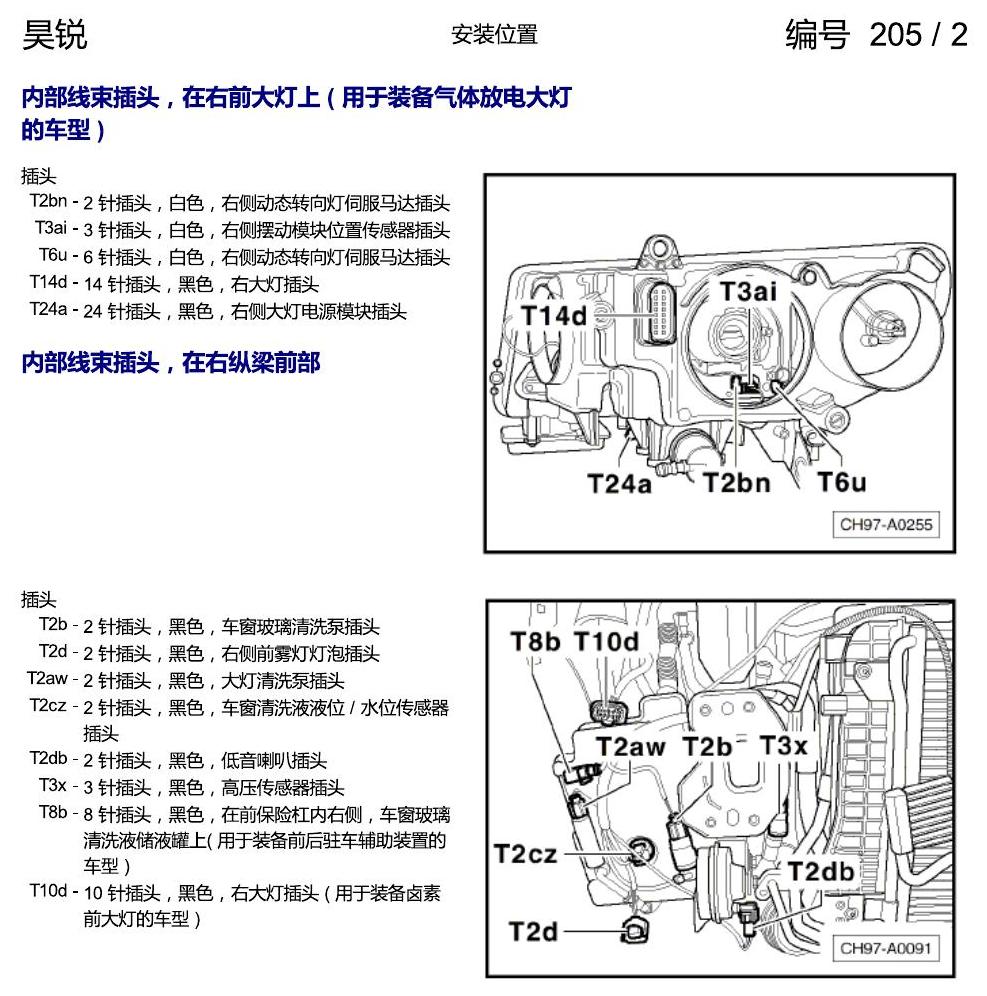

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第2页

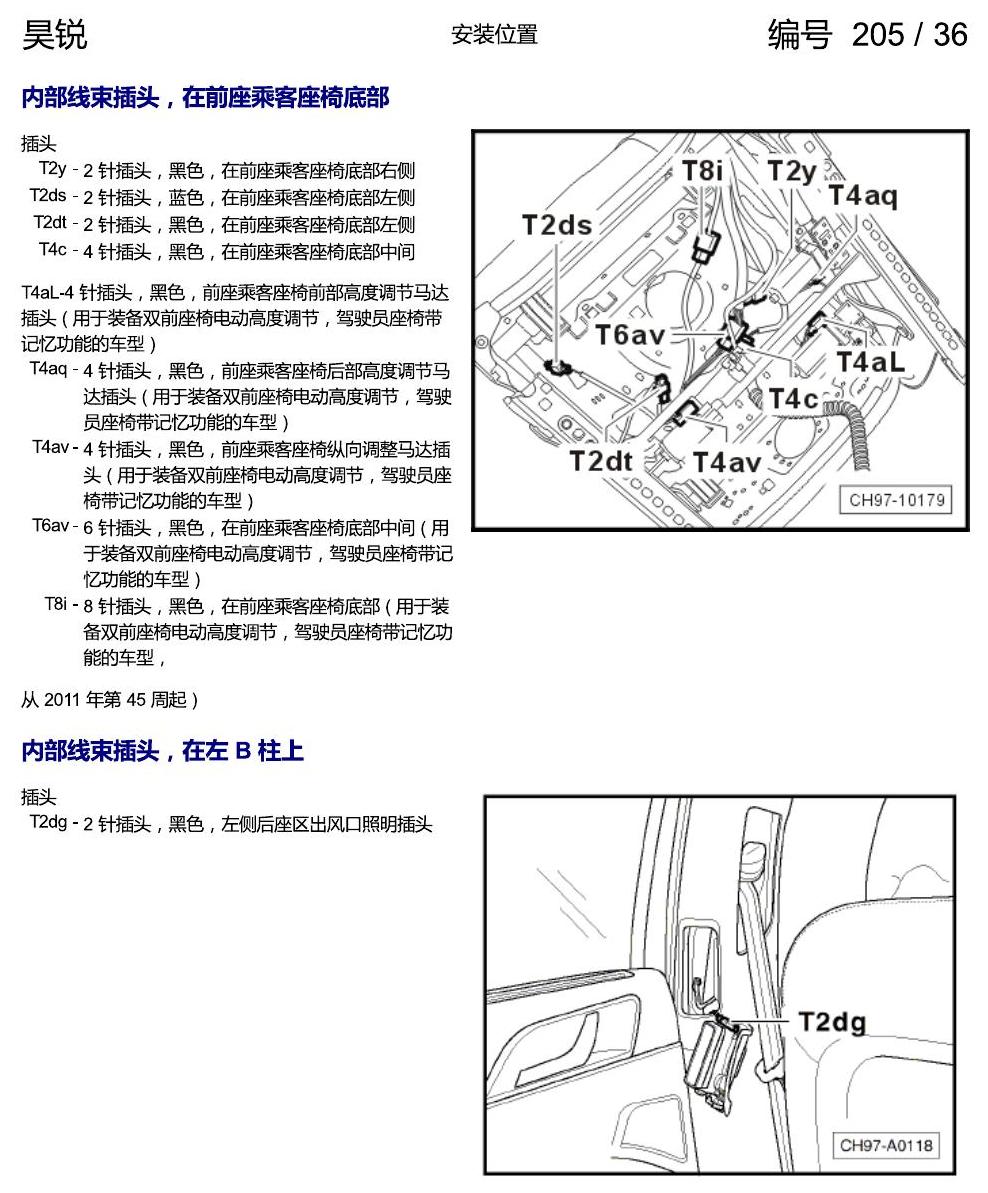

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第3页

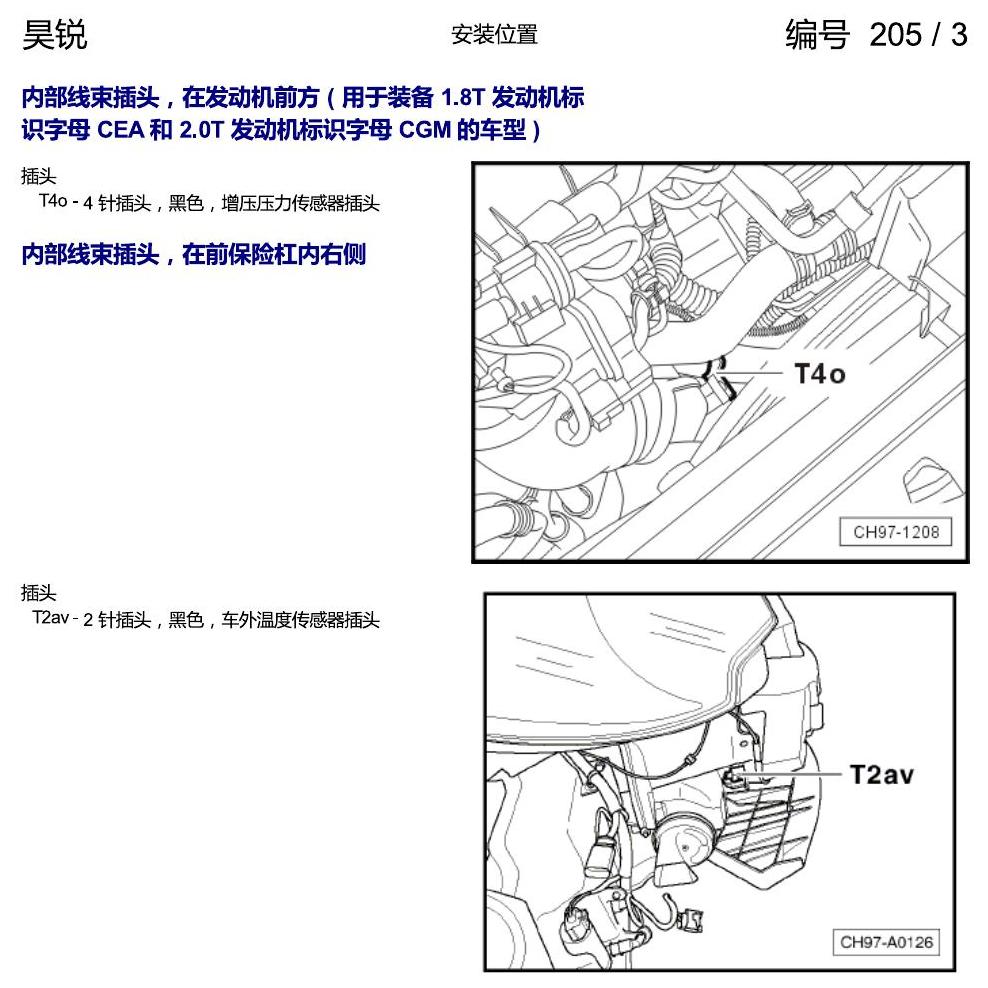

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第4页

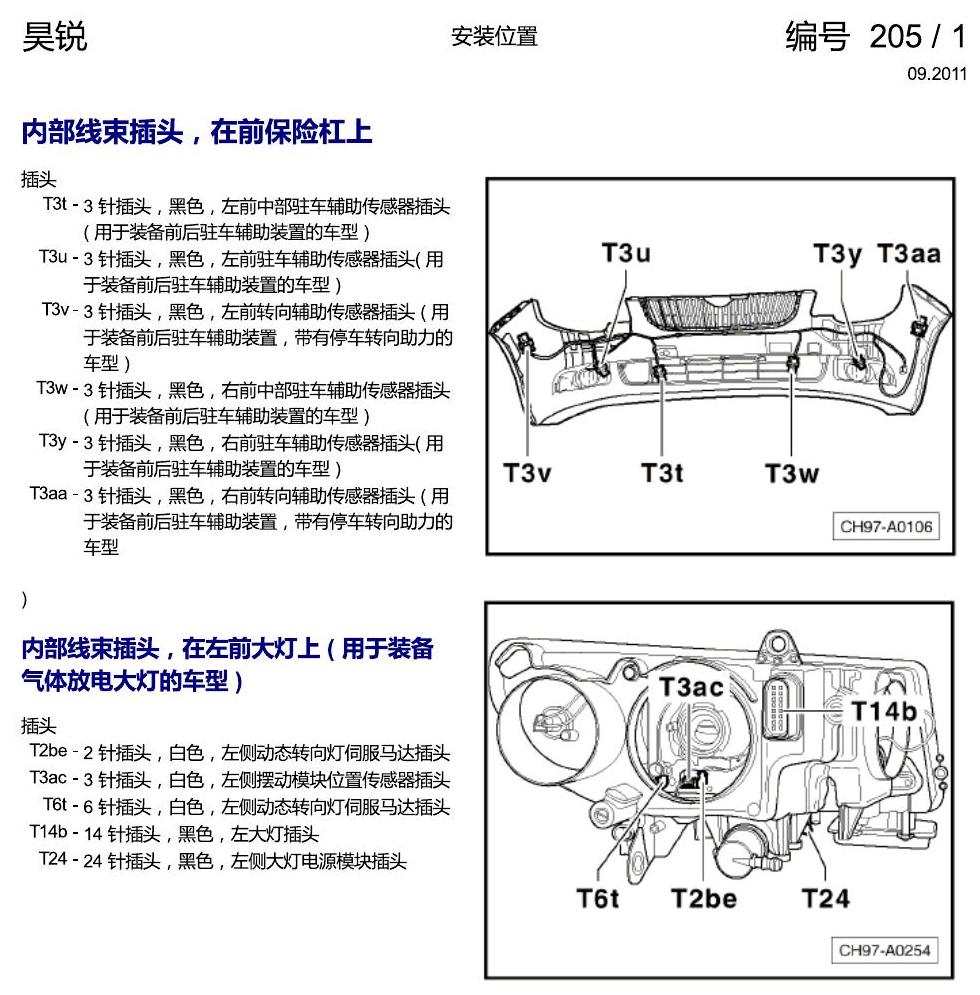

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第5页

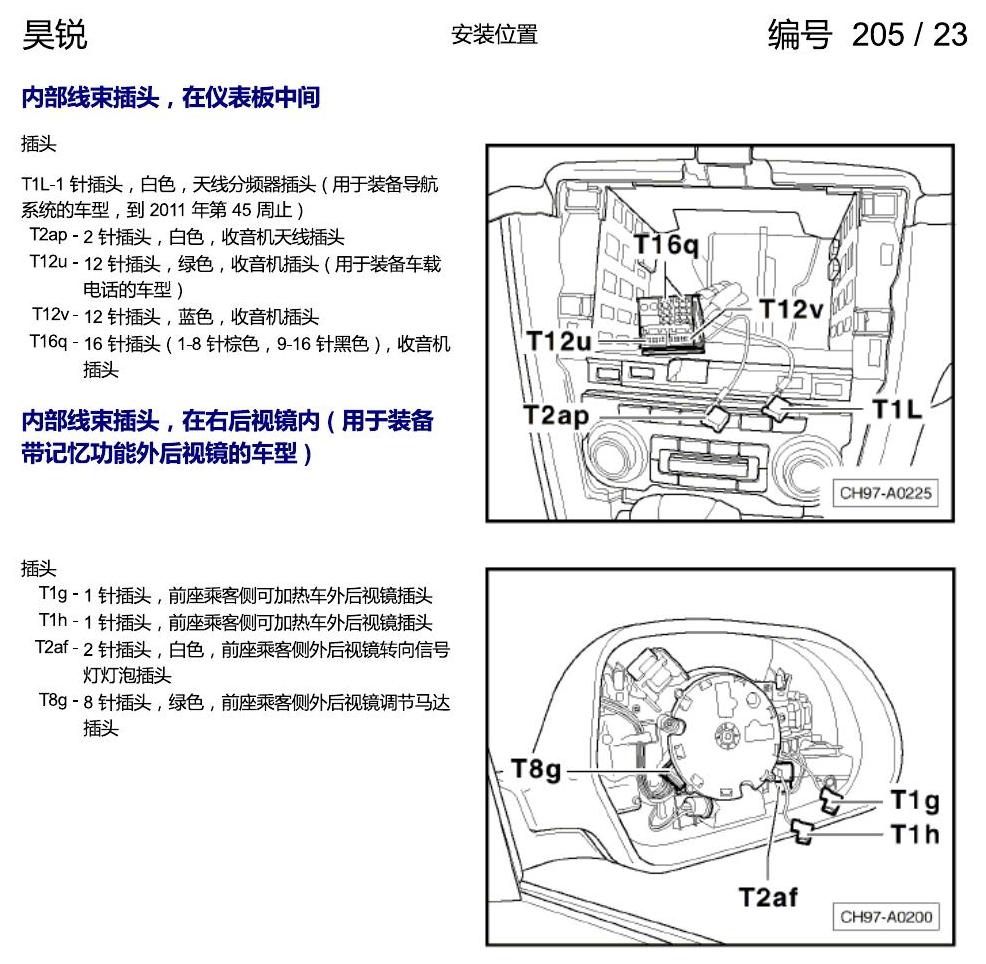

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第6页

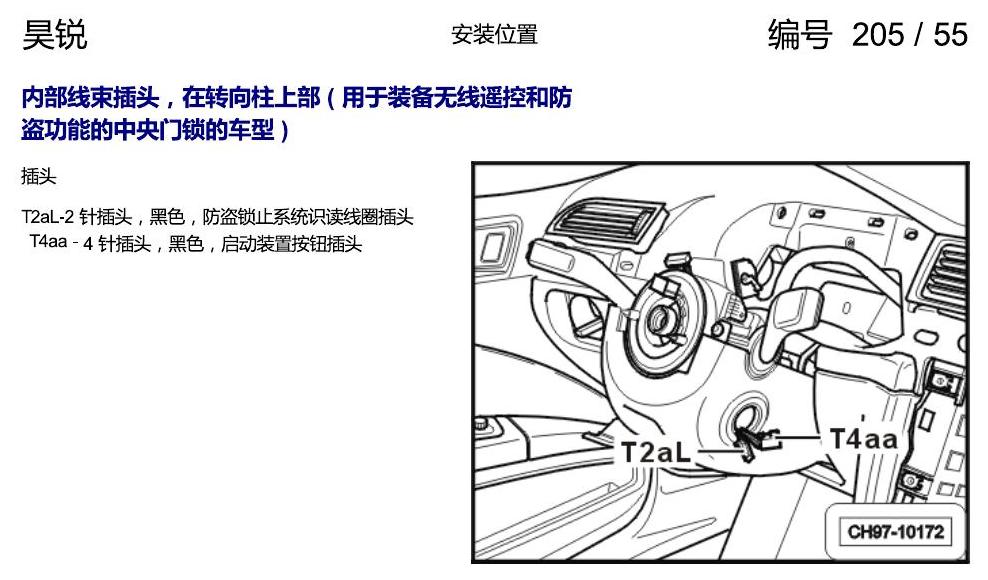

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第7页

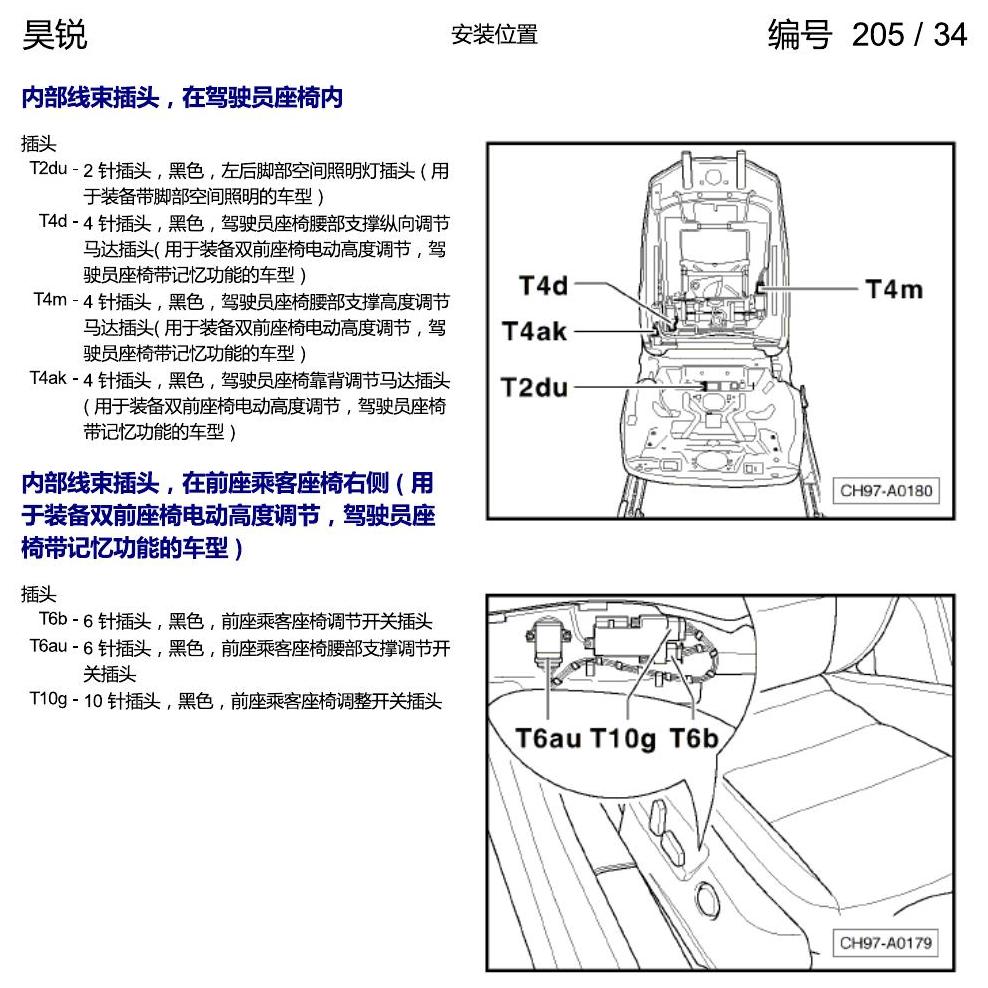

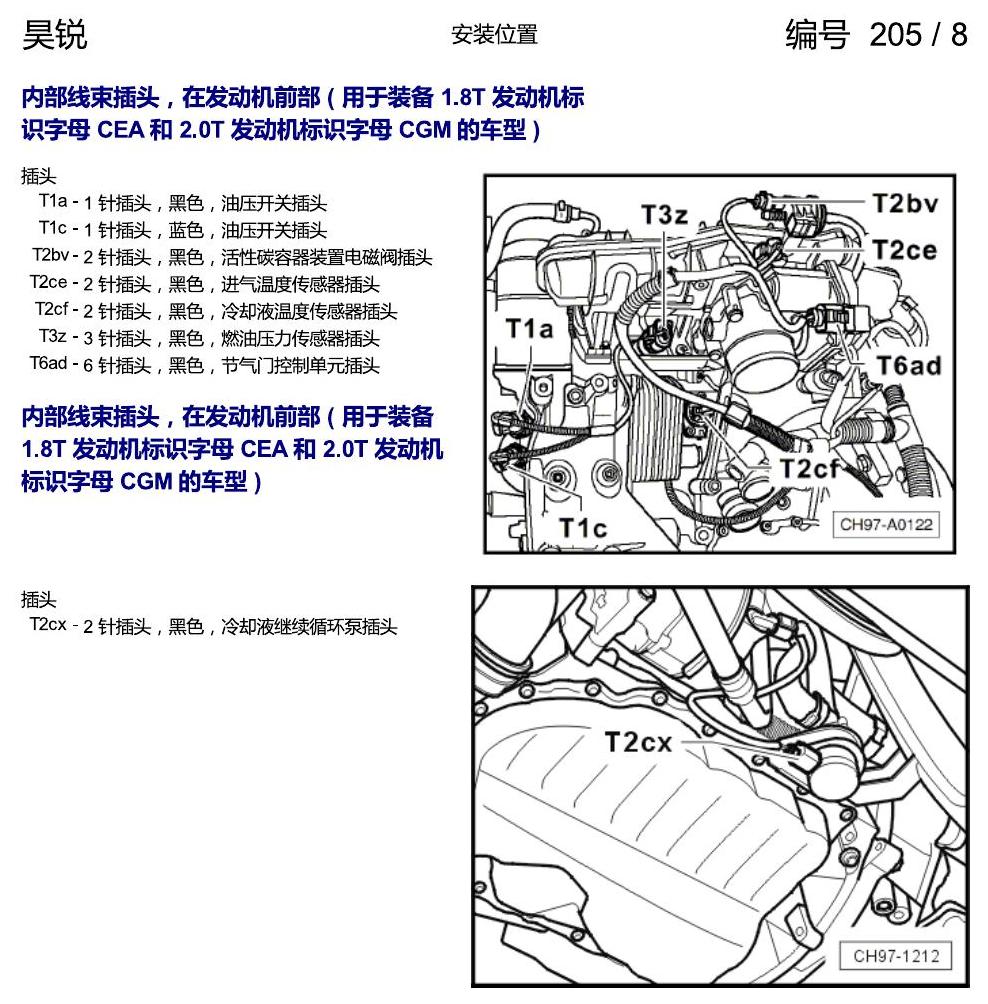

斯柯达速派插头安装位置电路图 — 斯柯达速派插头安装位置电路图原始资料第8页
