2024+ 特斯拉 Model 3 仪表板氛围灯模块更换：两组锁片、导光管与RGB寻址

2024+ Model 3仪表板氛围灯模块安装在扬声器格栅背面，并与导光管连接。更换时要分两次释放：先处理模块对格栅的锁片，再处理两侧对导光管的锁片。把模块当成一块独立塑料卡件直接拔走，可能同时牵拉导光管和线束。

适用范围与两组锁片

本文依据“氛围灯模块 - 仪表板”，英文Module - Ambient Light - Instrument Panel，适用2024+ Model 3对应仪表板格栅结构。该项资料于2026年9月8日发布，中文页当前日期为9月17日，英文为9月8日；校正代码1405021702、FRT 0.36。拆卸段列模块对格栅的锁片2个、两侧对导光管的锁片4个，复装要求模块与导光管进行推拉检查。

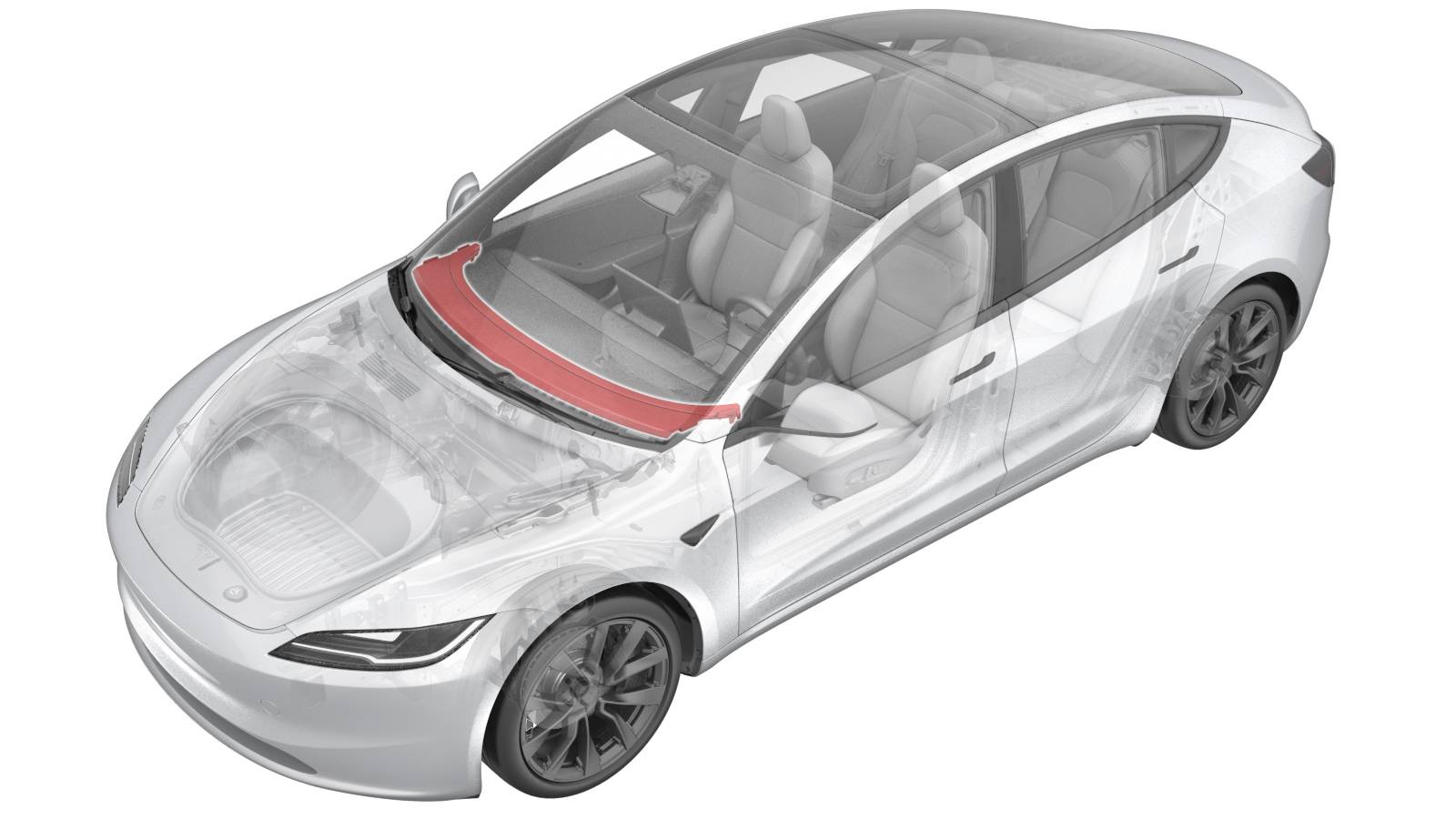

定位图来自直接关联的扬声器格栅资料，红色区域为前风挡下缘的仪表板格栅总成；氛围灯模块位于该总成背面。它不同于车门氛围灯模块，不能按车门饰板的访问与卡接方式拆卸。

拆格栅时，从仪表板上饰板提起

先按“扬声器格栅 - 仪表板”完成访问：拆左右仪表板端盖、左右A柱上饰板，再向上提起仪表板上饰板，使格栅与饰板作为总成松开。关联资料列出9个卡子和2个导片，并警告不能直接提拉格栅来释放这组固定点。

总成松开后不能拉远，格栅电气连接仍在。先从前围板凹槽释放两条氛围灯线束，以取得接头操作余量，再断开两个格栅氛围灯连接器，取下格栅。前置件和固定点按关联资料逐项处理，不让线束承担格栅重量。

先向上释放模块对格栅的固定

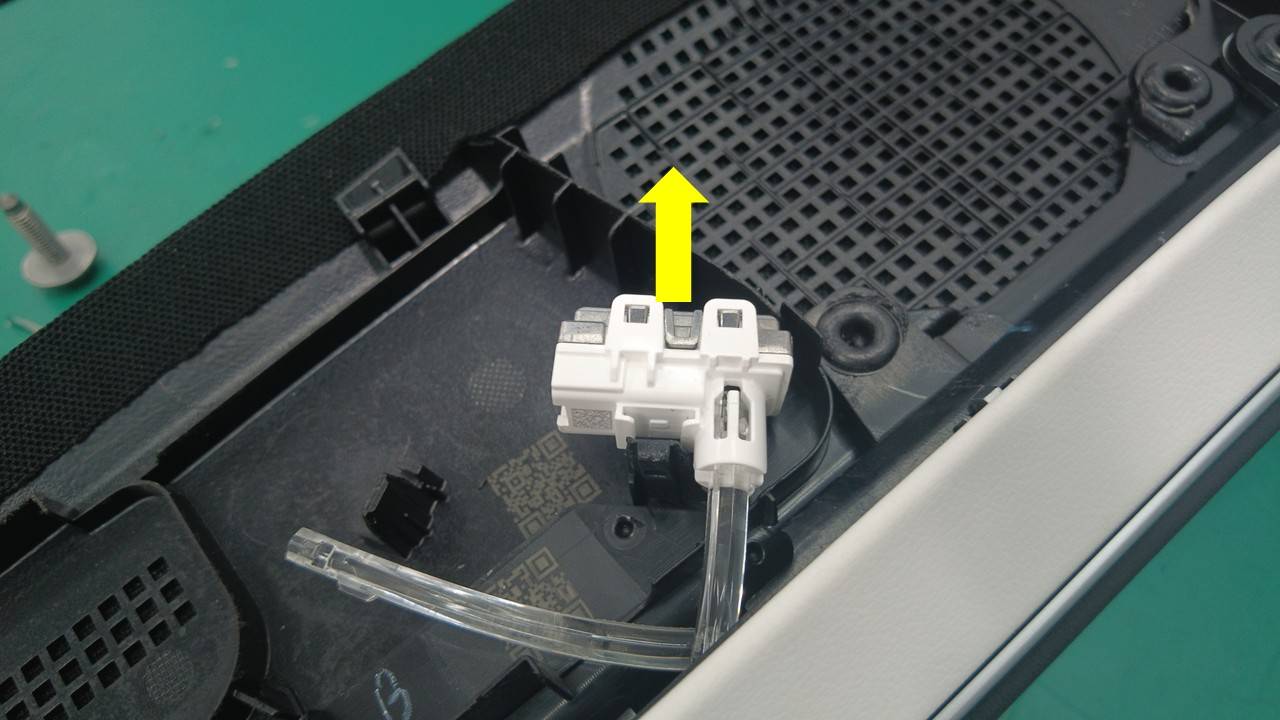

格栅取下后，向上提起氛围灯LED模块，释放将模块固定到格栅的两个锁片。下图黄色箭头对应向上释放方向。模块对导光管的连接此时仍在，不能把这一步理解为模块已经可以搬走。

再释放导光管两侧的四个锁片

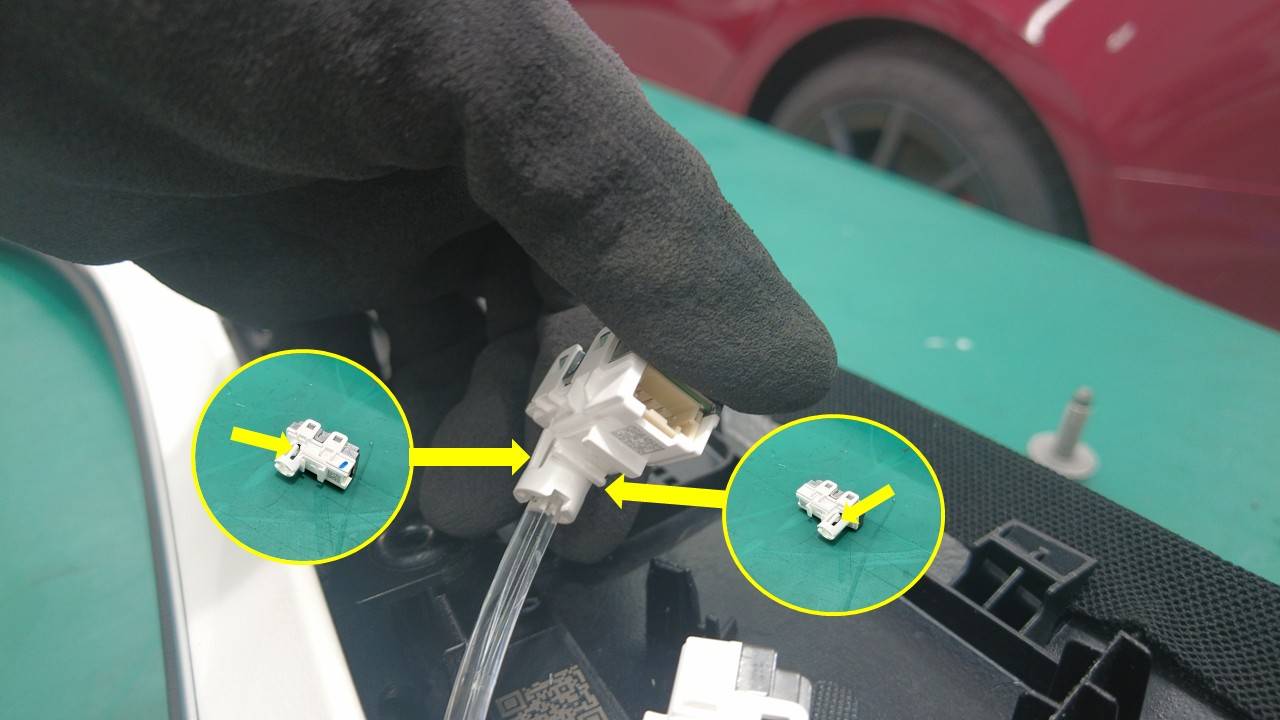

继续处理两侧将LED模块固定到导光管的四个锁片，再取下模块。以下分解画面分别展示锁片局部和模块从格栅背面离开的关系；操作时保护导光管，不用掰弯管件补偿未释放的卡接。

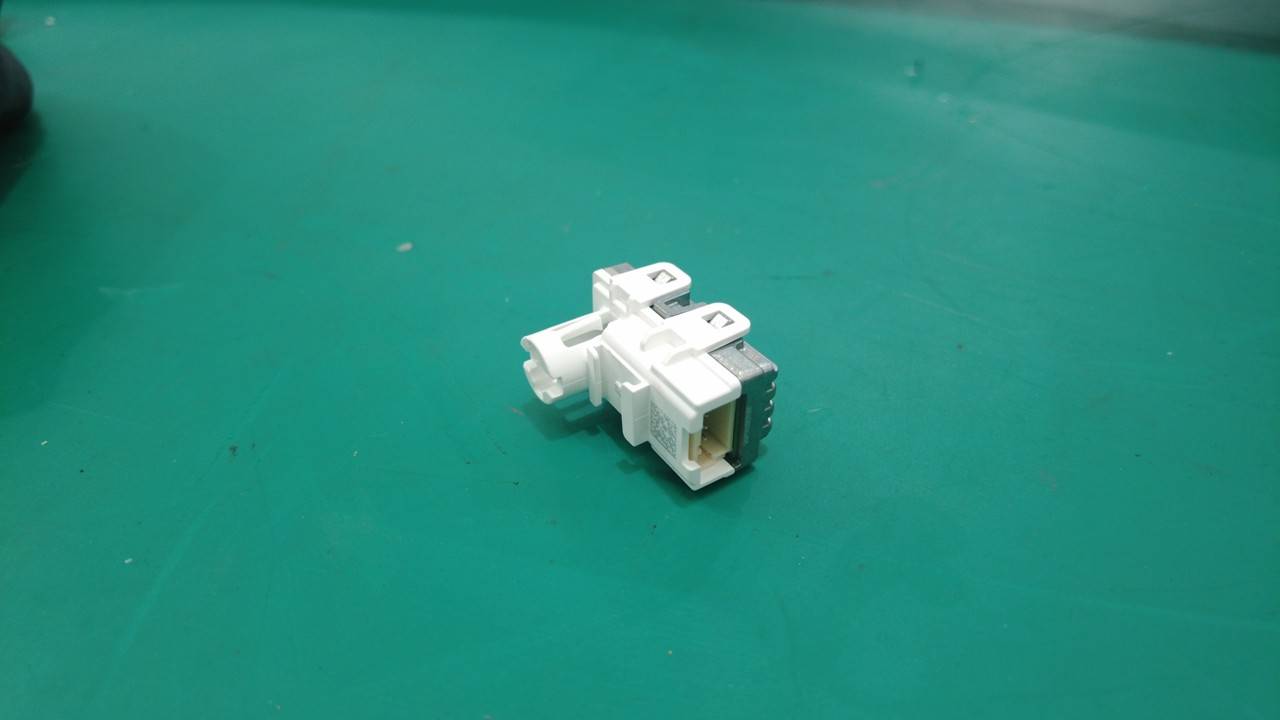

取下模块后检查配合位置与导光管外观。若管件出现开裂、卡口破损或不能正常贴合，先确认损伤和适用零件，不能仅换LED模块后强压复装。

装到导光管后，做推拉检查

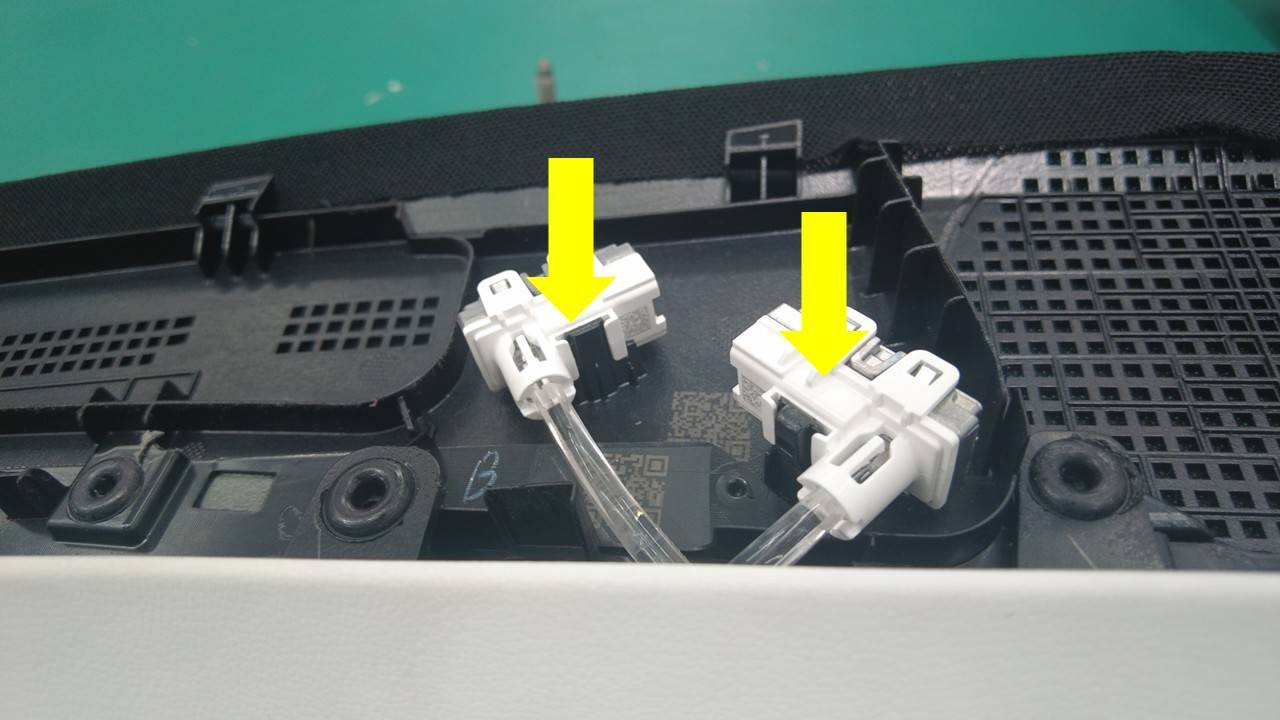

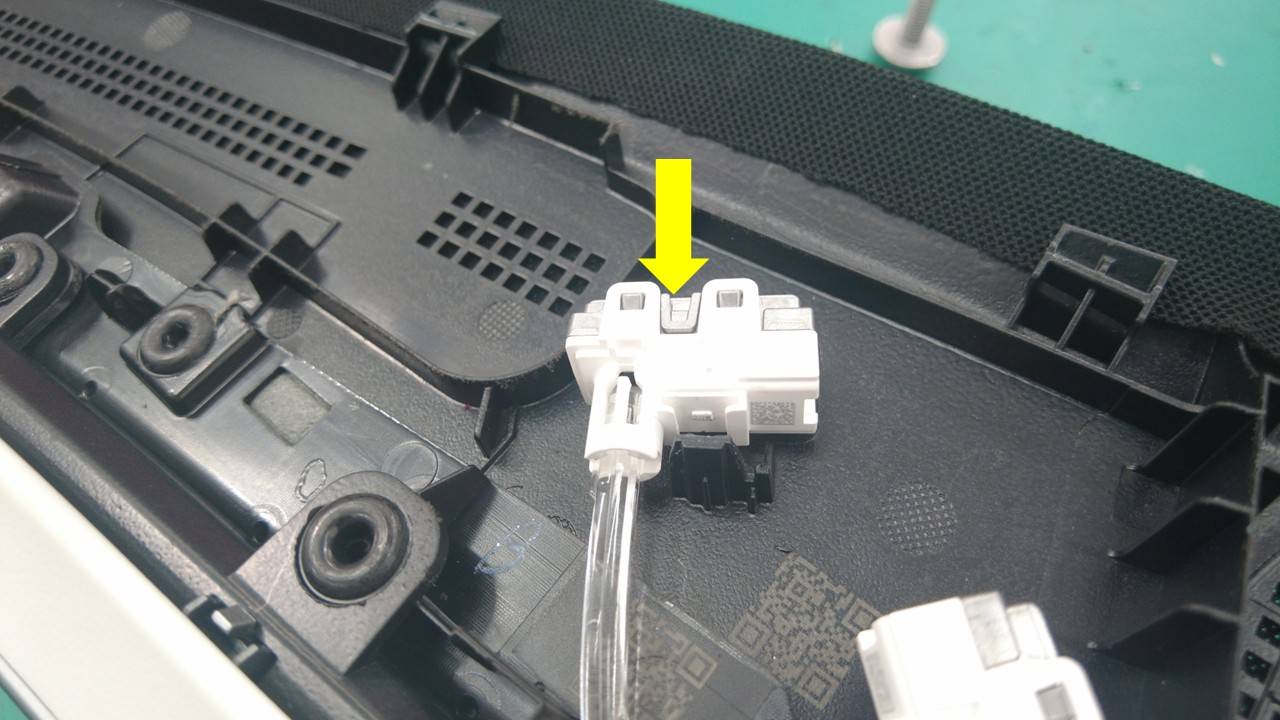

安装顺序与拆卸分组对应：先将LED模块装到导光管上，执行推拉测试，确认模块全部完全就位；然后将模块装回扬声器格栅，过程中继续保护导光管。以下两幅原厂安装图的黄色向下箭头用于辨认模块落位，不能凭单侧表面贴平认定两侧卡接均已接合。

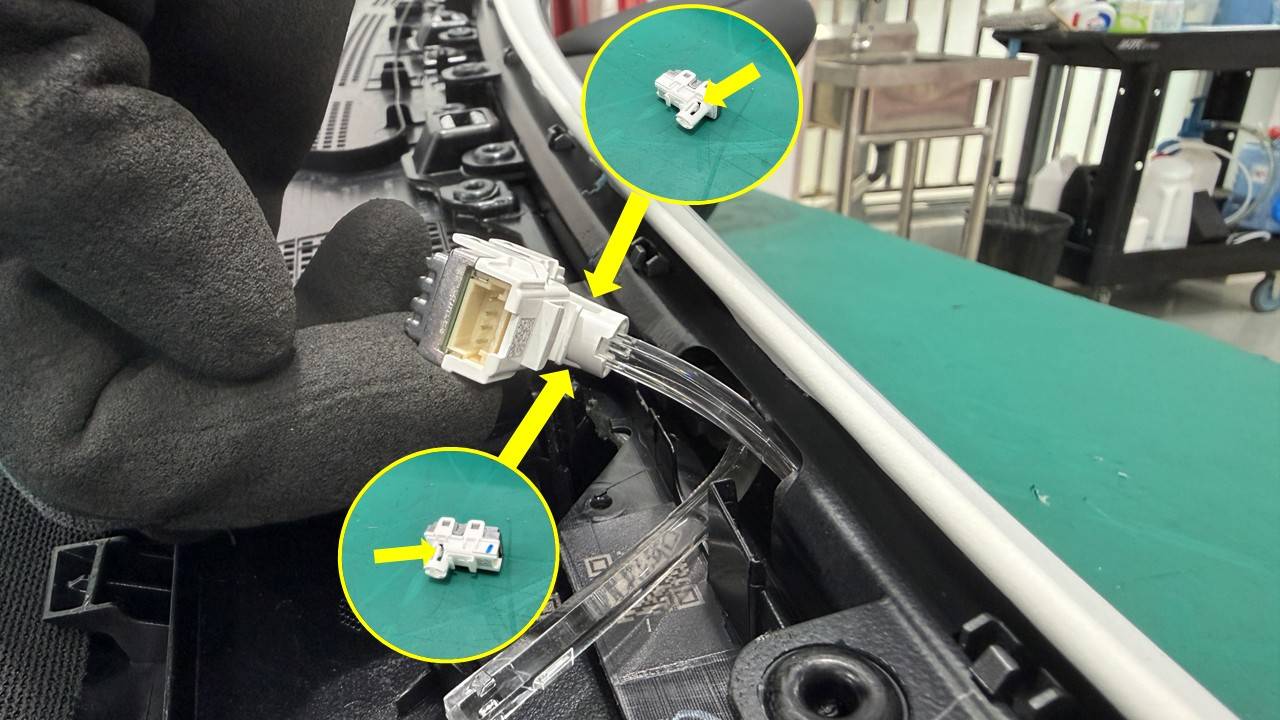

关联格栅资料中的补充演示展示模块端连接操作，用于识别接合位置；格栅线束在实车前围板凹槽内的布置仍按该资料的文字与对应图示恢复。

恢复格栅、线束与RGB寻址

复装格栅前更换所有损坏卡子，接回两个格栅氛围灯连接器，把两条线束放回前围板切口；然后恢复9个卡子和2个导片，确认风挡玻璃底部没有间隙，再装回左右A柱上饰板和仪表板端盖。

按关联格栅资料解锁车辆网关，并运行PROC_VC_X_RGB-LIGHTS-ADDRESSING。可在维护模式进入Low Voltage或Mid Voltage → Interior Lighting → Address RGB Lights，或使用Toolbox对应动作。原厂明确这一例行程序要求车辆软件为2024.44或更新版本，菜单和版本条件不能跳过。

寻址后按“软件重新安装 - 触摸屏”重新安装软件，确认完成指示，再退出维护模式，升起左前车窗并关闭左前车门。若寻址未完成或灯光异常，先回查模块卡接、导光管和两处电气连接，按诊断提示处理，不把亮灯当成软件恢复完成。

完工检查建议

分别记录两组模块锁片、导光管推拉测试，以及格栅9个卡子和2个导片的恢复。检查线束是否落回切口、风挡下缘是否出现间隙，确认寻址和软件重装完成、维护模式已退出。再检查仪表板氛围灯显示；不连续、局部异常或复装翘起时，应回查管件连接和格栅固定，不以加大按压力或重复寻址替代机械检查。

原厂资料及关联程序

适用车型与位置：Model 3 2024+，仪表板扬声器格栅背面的氛围灯模块与导光管连接。实际核对日期：2026年10月6日。

• 中文原厂程序：氛围灯模块 - 仪表板（拆卸和更换）。
• 英文原厂程序：Module - Ambient Light - Instrument Panel (Remove and Replace)。
• 扬声器格栅 - 仪表板（拆卸和更换）。直接引用的前置及恢复资料，查端盖与A柱上饰板访问、格栅提起位置、线束凹槽和RGB寻址。
• 网关解锁。由格栅恢复操作引用，查寻址前解锁和解锁状态确认。
• 软件重新安装 - 触摸屏。由格栅恢复操作引用，查重装请求、安装及完成指示。
• 维护模式。由格栅恢复操作引用，查启用和退出维护模式。
• 原厂资料编号：GUID-6343FBF5-8427-41B7-8DBA-74C80A0E13A4。

模块更换直接引用格栅拆装，后者负责访问、线束布置及软件恢复，不能只完成台架换件就交车。操作图来自模块原厂页，定位图与连接演示来自格栅资料。实车模块或管件固定关系与图片不一致时，先确认配置与适用版本，再确定维修范围。
