奔驰V222内后视镜拆装：顶部饰罩、摄像区域与电气插头

V222内后视镜基座附近集成顶部饰罩、线束及适用摄像或传感部件，拆卸时不能向挡风玻璃施加撬力。

车辆配置不同，后视镜可能带自动防眩或其他电气连接，移出总成前应确认所有插头已释放。

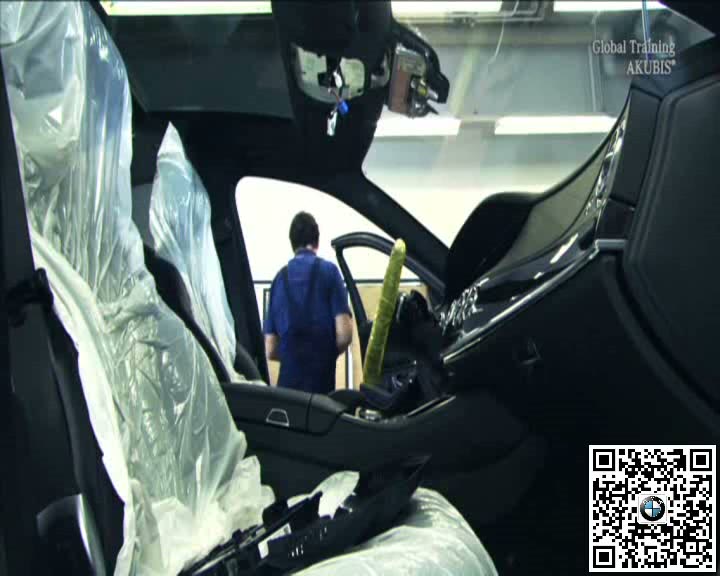

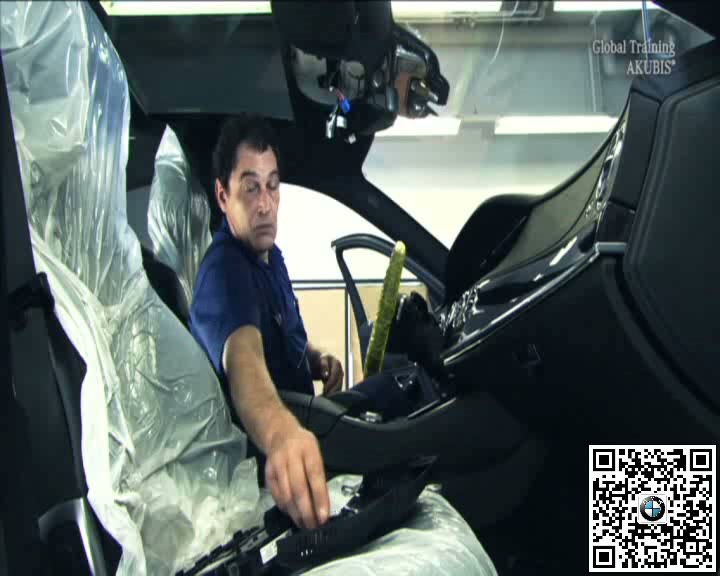

一、关闭车辆并保护玻璃与内饰

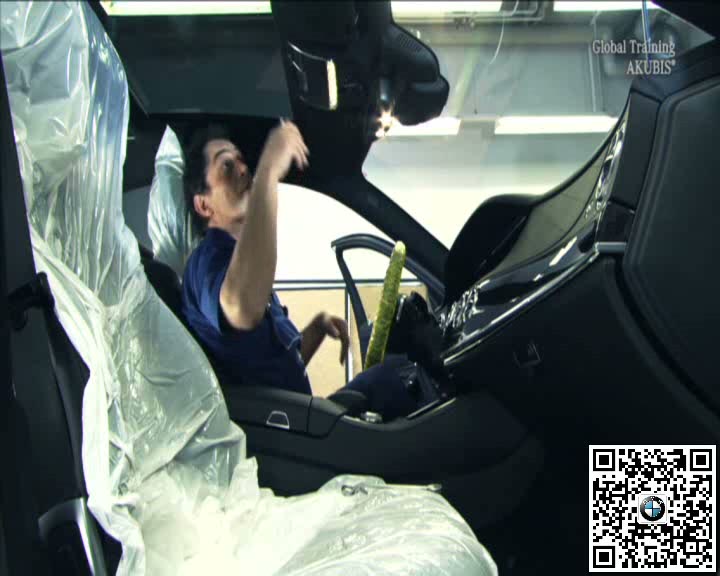

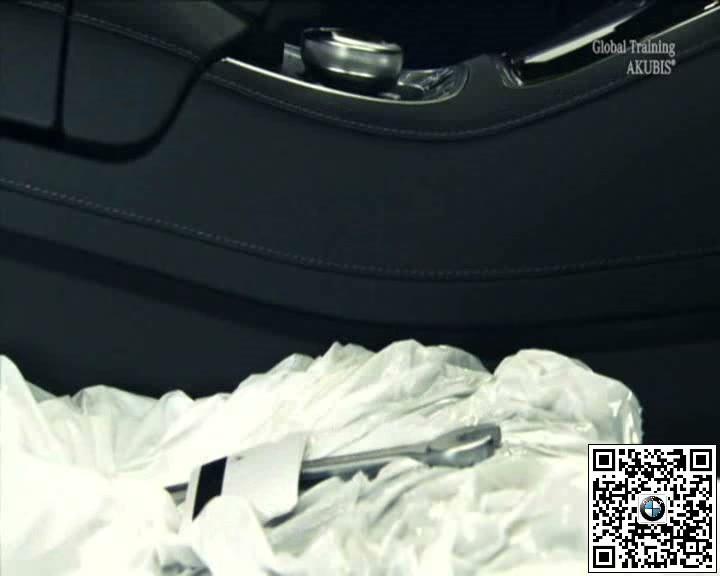

关闭点火，等待车载网络休眠，保护中控台和座椅，确认后视镜基座及挡风玻璃周围无损。

二、拆开基座饰罩和顶部覆盖

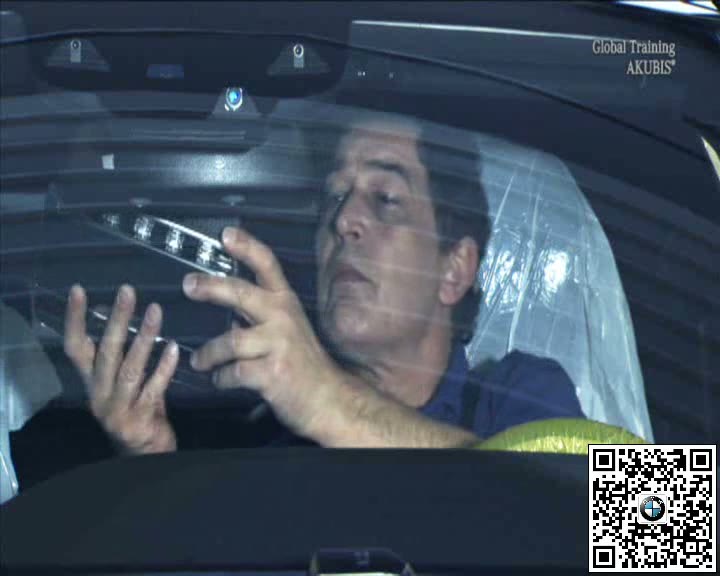

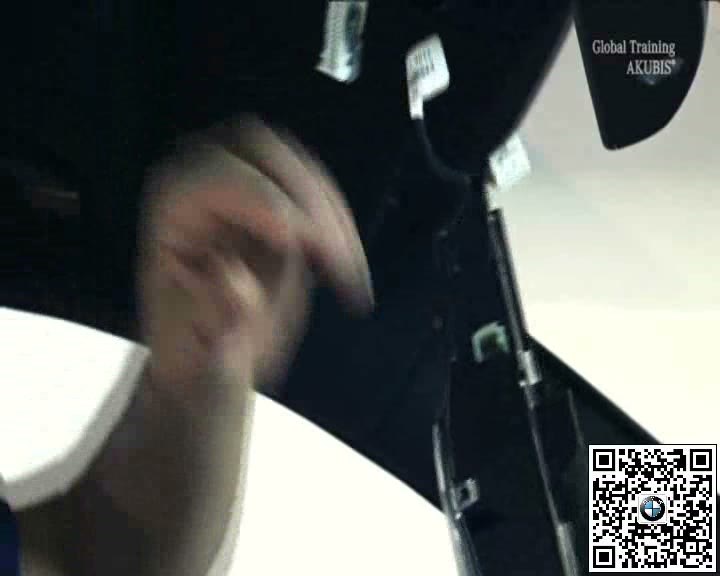

使用塑料工具按卡扣方向释放左右饰罩及顶部覆盖，避免触碰摄像机镜头和传感器窗口。

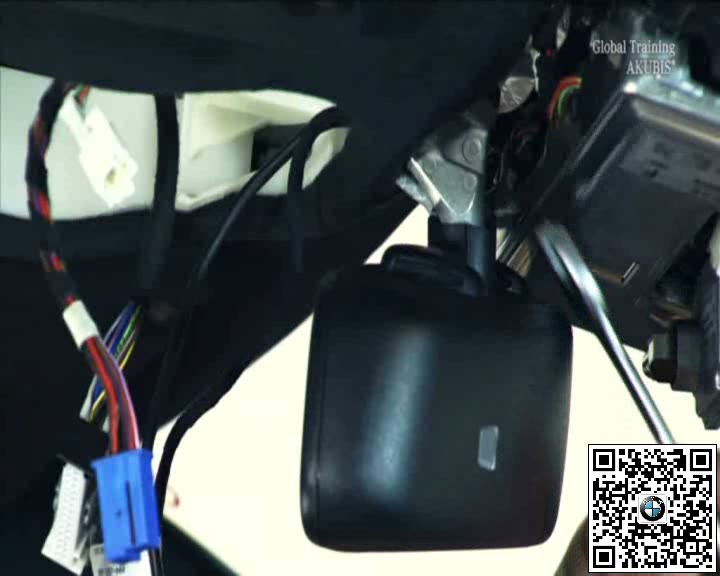

三、释放镜座并断开电气连接

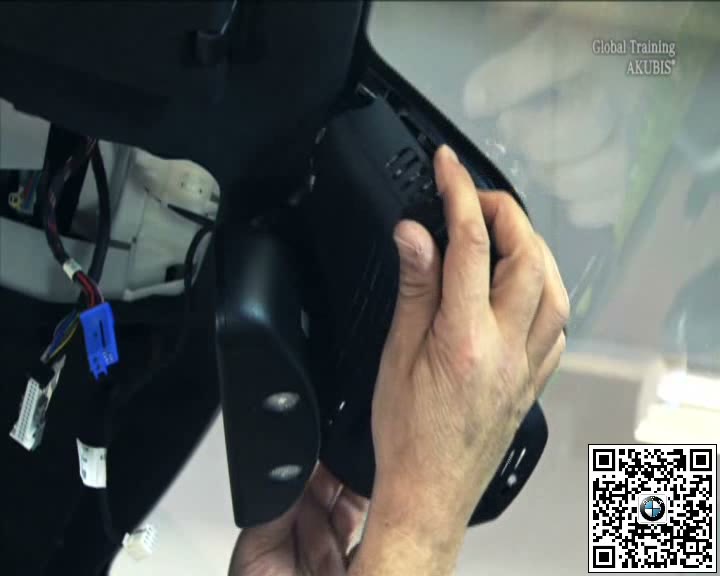

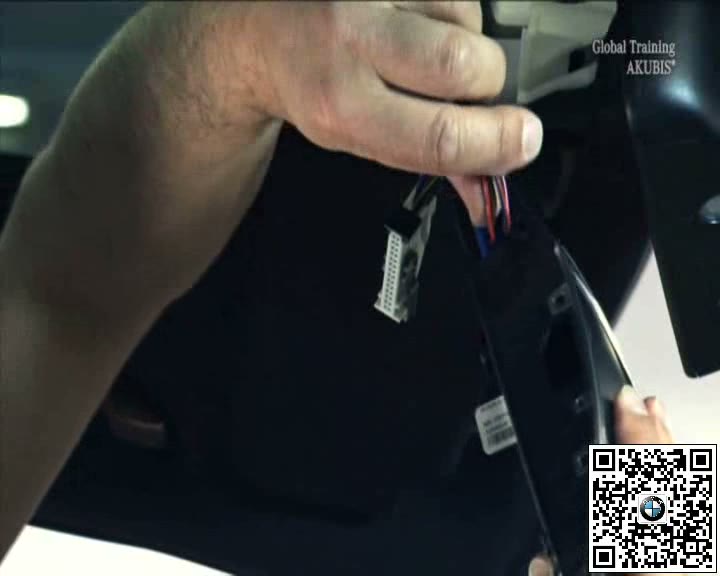

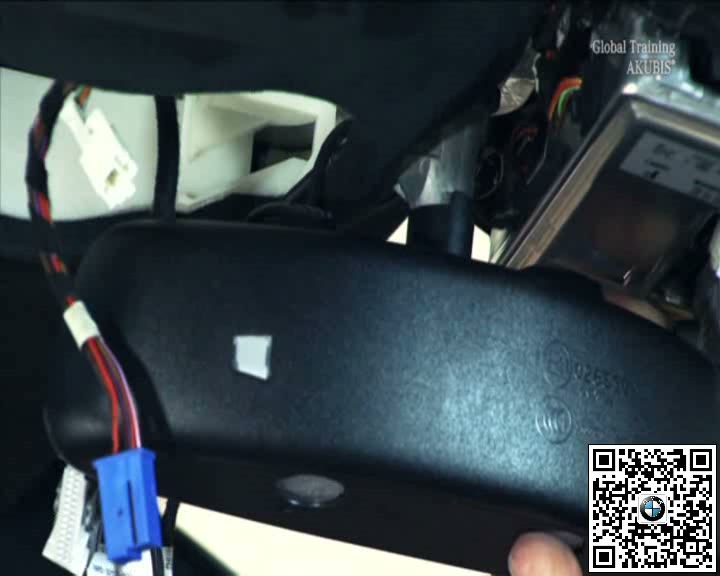

托住后视镜，按规定方向从玻璃底座释放镜座，解锁防眩及适用功能插头，不得拉拽线束。

四、装复定位并检查全部功能

将镜座准确装入底座并确认锁止，恢复线束和饰罩，检查镜面调节、防眩及周边摄像或传感功能。

五、完工检查要点

• 挡风玻璃及镜座无损。
• 饰罩卡扣释放方向正确。
• 电气插头和线束连接可靠。
• 防眩及相关功能正常。
