奔驰R231 MAGIC VISION CONTROL：清洗液输送、雨刮片喷孔与系统检修

MAGIC VISION CONTROL把清洗液直接送到雨刮片附近，使刮片运动时按需要在玻璃表面分配清洗液。

系统检修不能只检查储液罐和泵，还要确认软管、连接件、雨刮臂及刮片内部通道。

一、识别储液罐、泵和输送回路

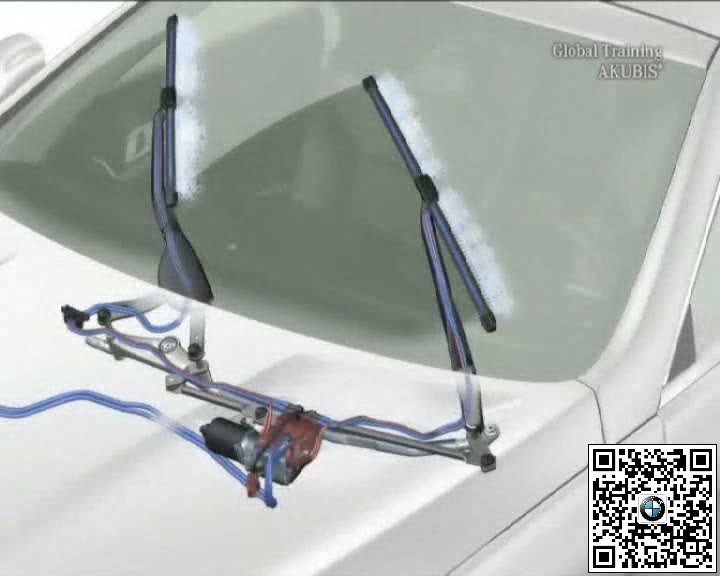

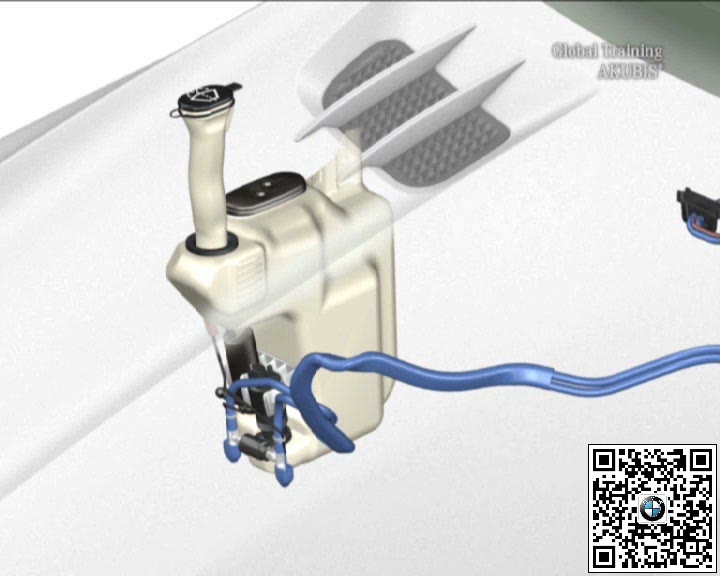

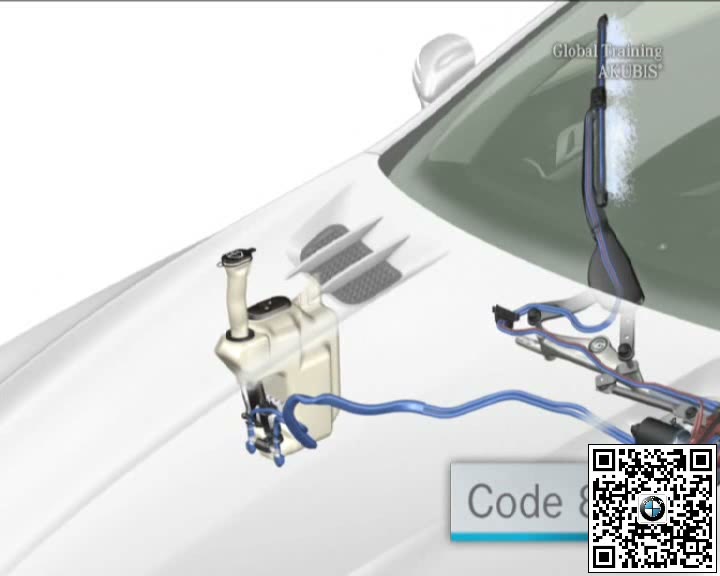

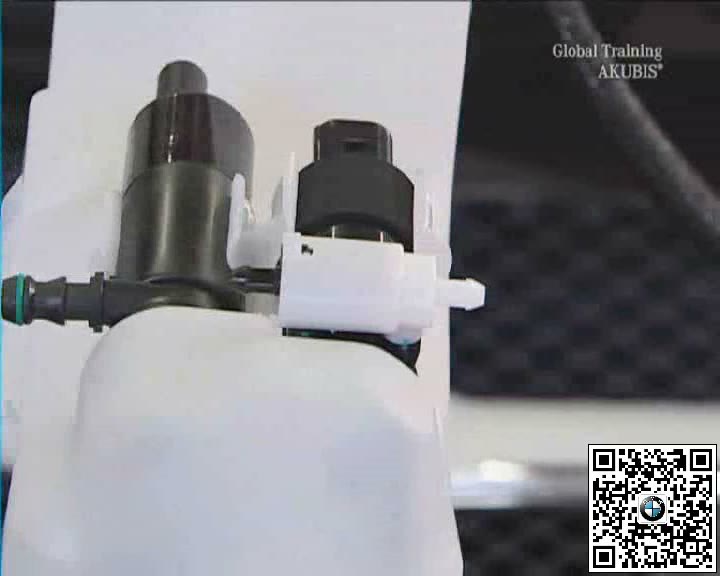

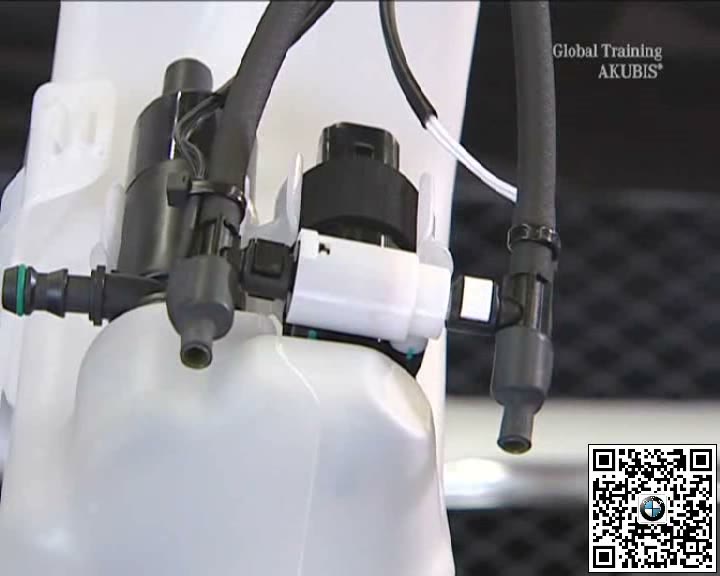

清洗液由储液罐和泵送出，经车身内的管路进入雨刮驱动区域；部分配置还包含加热和分配功能。

二、检查雨刮臂接口与软管布置

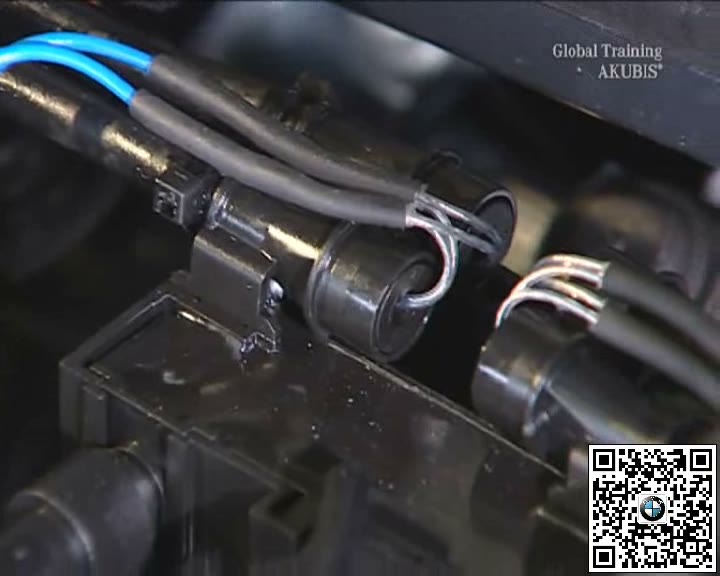

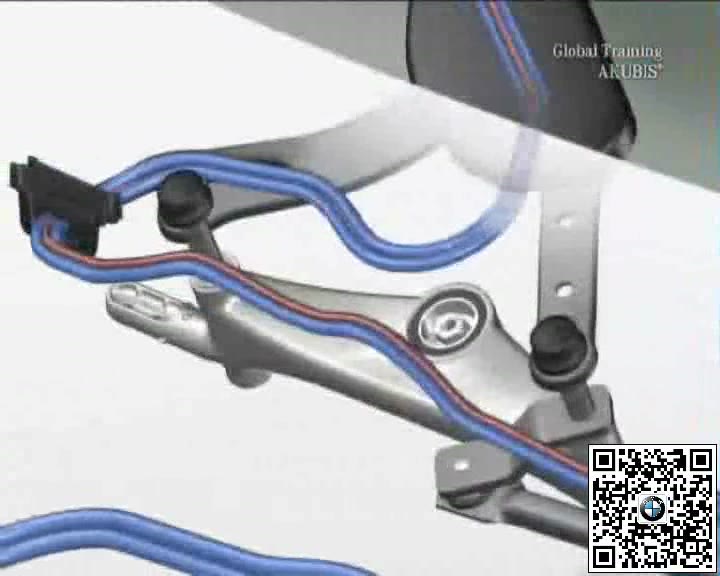

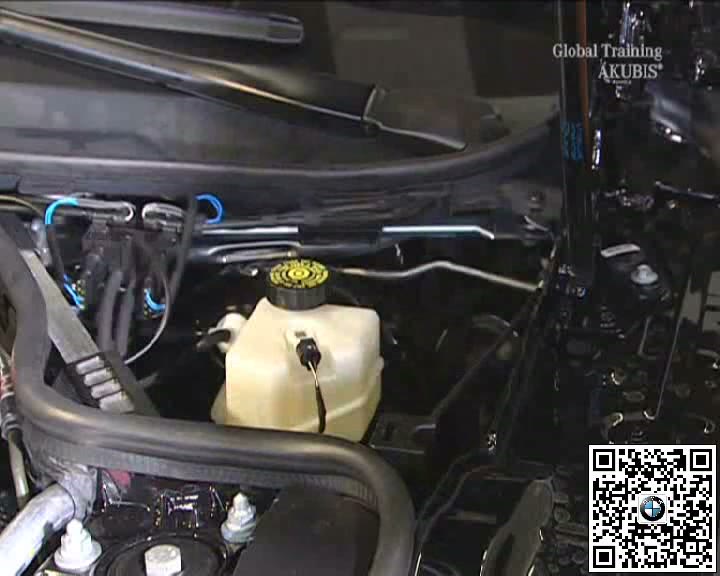

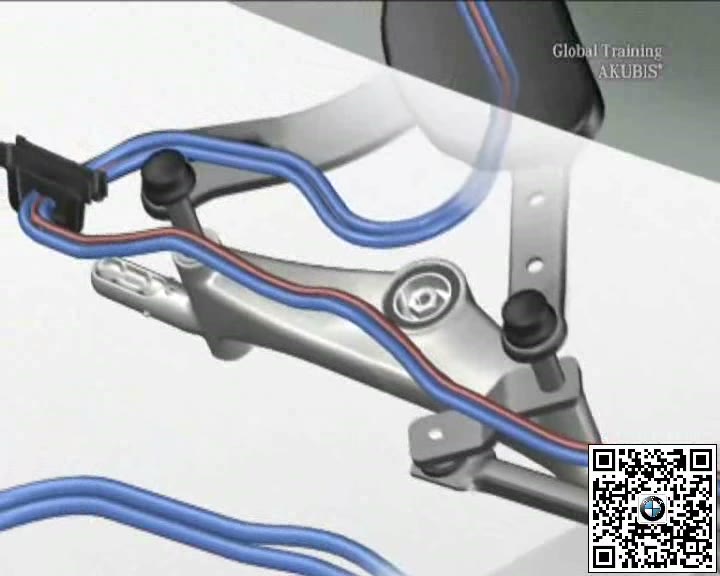

沿发动机舱和雨刮机构检查软管走向、活动余量及快速接头，弯折、松脱或泄漏都会影响喷射。

三、观察刮片喷孔的液体分配

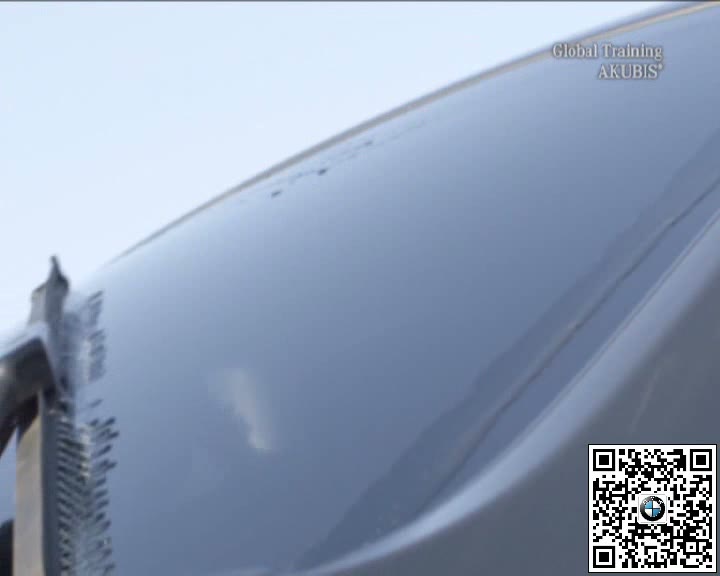

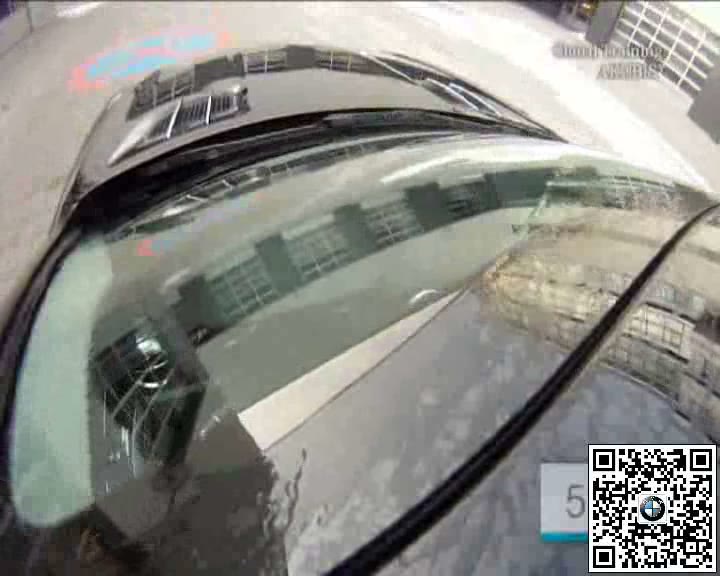

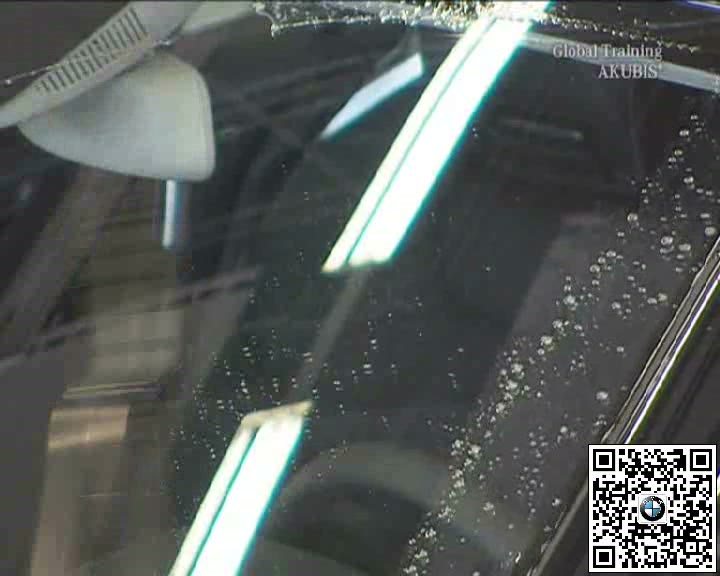

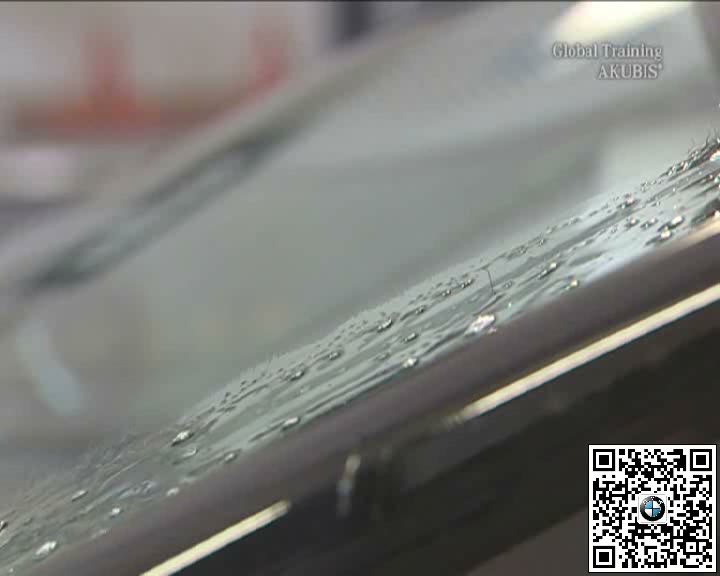

清洗液通过雨刮片内置通道和喷孔靠近刮拭区域释放，减少传统喷嘴喷雾遮挡视线的时间。

四、针对喷射异常逐段排查

遇到流量不足或分配不均，应依次检查液位、泵、加热、软管、接头和刮片通道，并确认玻璃和刮片状态。

五、完工检查要点

• 储液罐、泵和输送路径已识别。
• 活动软管无弯折、松脱和泄漏。
• 刮片喷孔出液连续且分配均匀。
• 低温配置及刮片状态符合要求。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
