2024+ 特斯拉 Model 3 后驱逆变器入口软管更换：电池与副车架夹层送管、Toolbox 排气

整理后驱逆变器入口软管拆装：拆后护板和电池后滑板，从电池与后副车架之间向下取管，复装后运行约10分钟冷却液排气。

一、适用范围与原厂关键参数

• 校正代码1830020032，FRT 0.42，包含关联工作；除非明确要求，不叠加工时代码

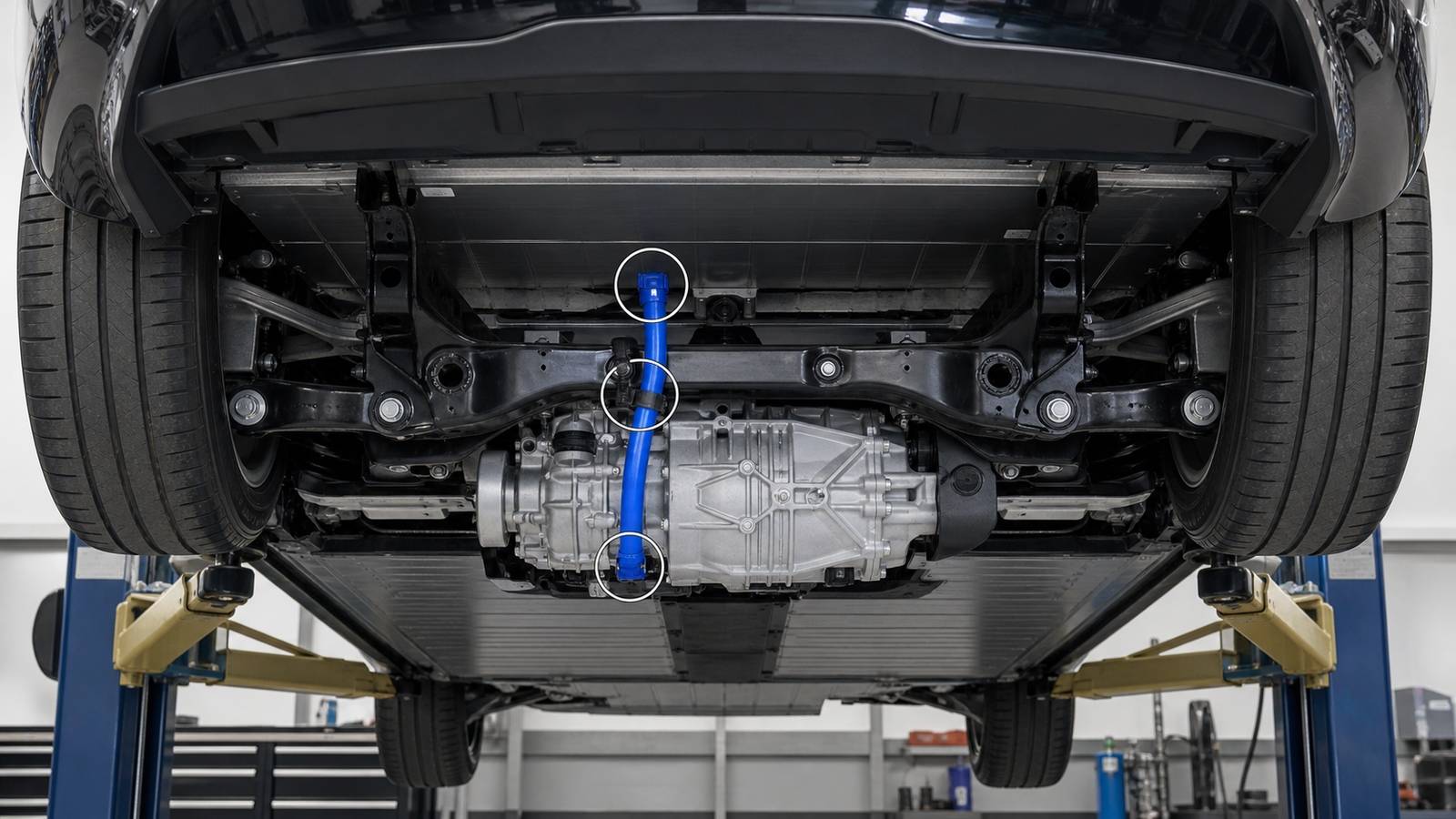

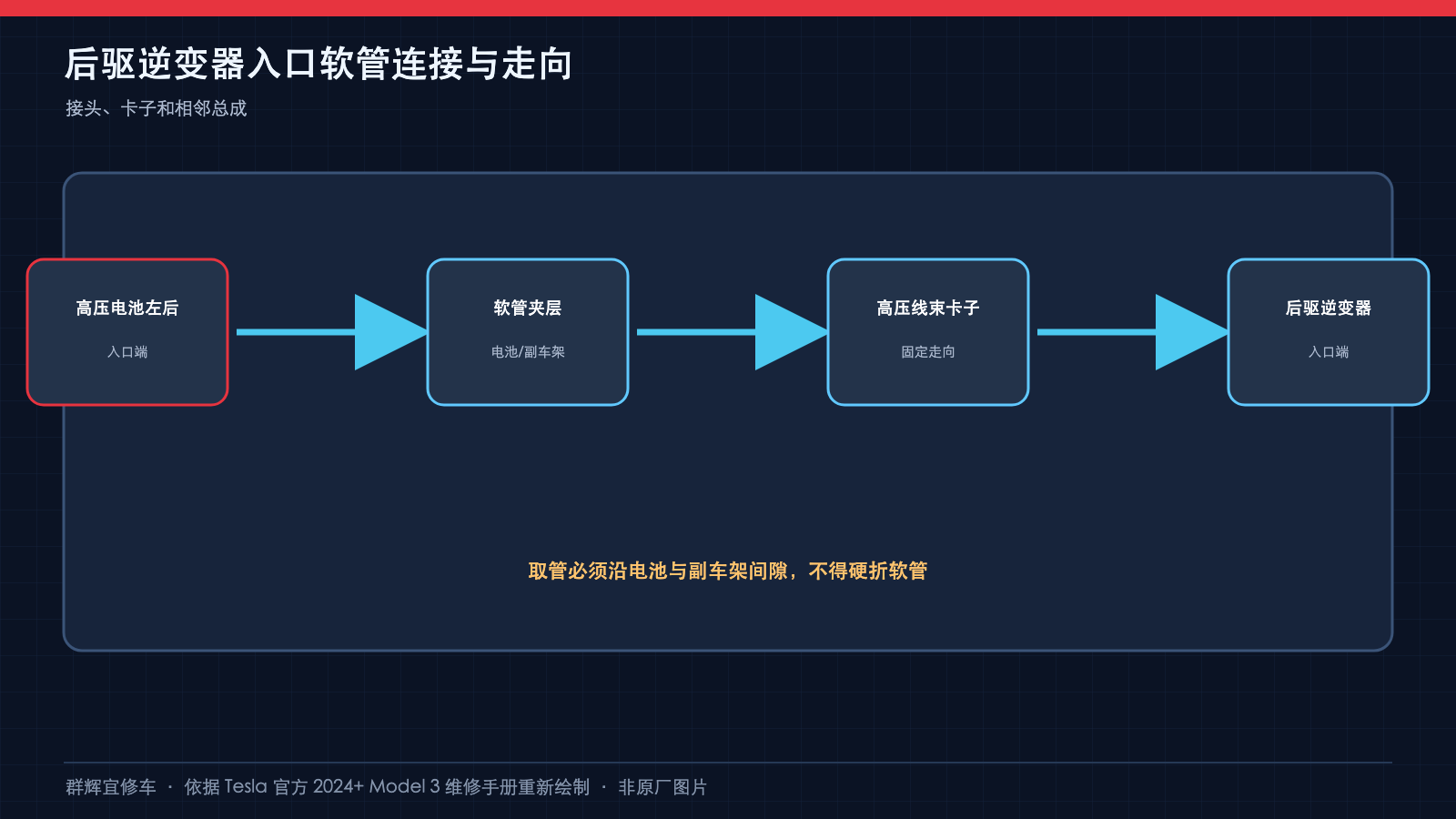

• 软管位于高压电池与后副车架之间
• 两端分别连接高压电池和后驱逆变器
• Toolbox 冷却液排气约 10 分钟

二、原厂操作顺序

• 1. 按双柱举升机程序举升并支撑车辆，先拆前备箱后挡板。
• 2. 按锂离子低压电源程序断开低压电源，再按关联程序拆后底部流线型护板。
• 3. 按关联程序拆高压电池后滑板，在高压电池左后侧下方放接液容器。

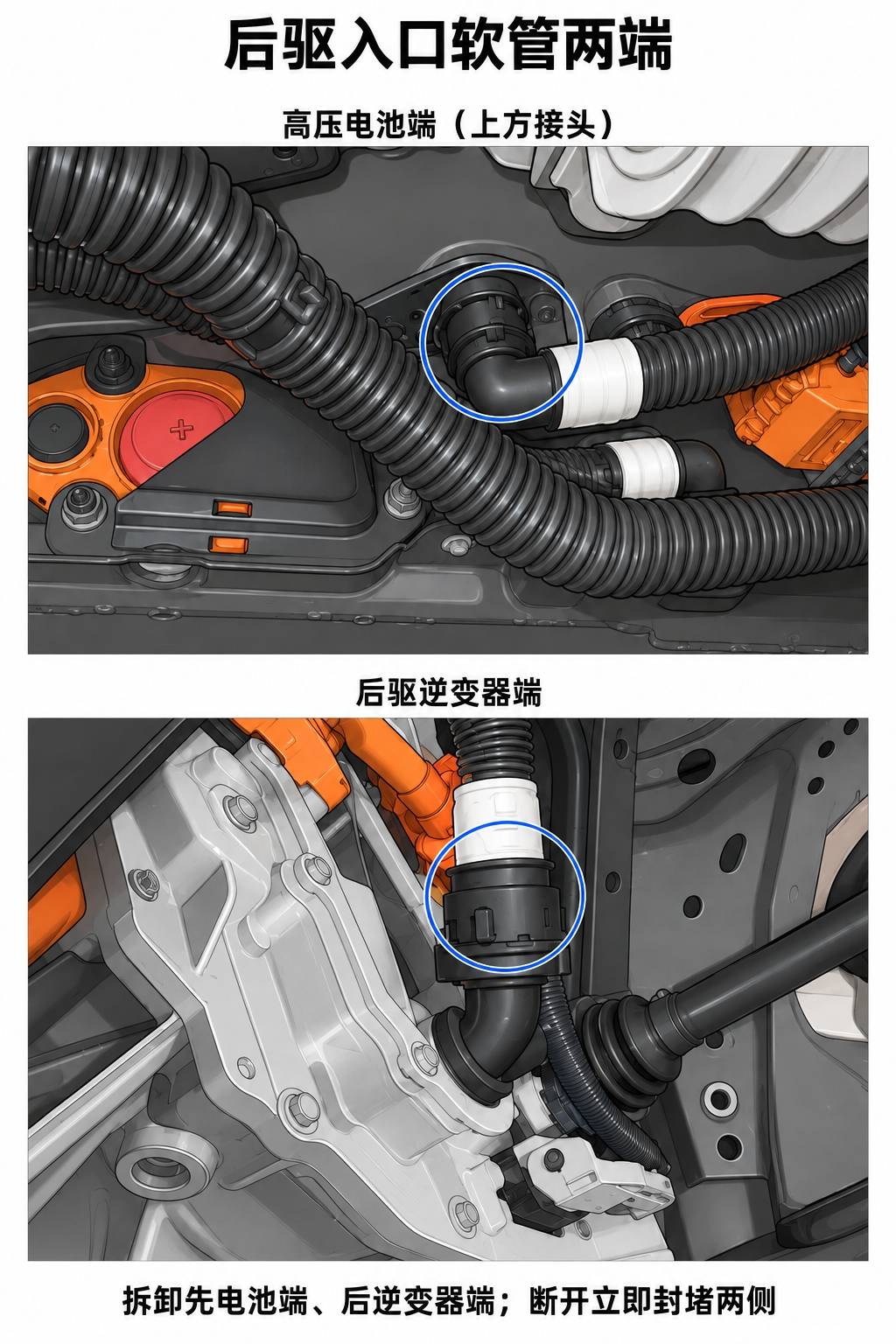

• 4. 先释放电池端卡子，断开入口软管并立即封堵两侧接头；再释放逆变器端卡子、断开并立即封堵两侧。

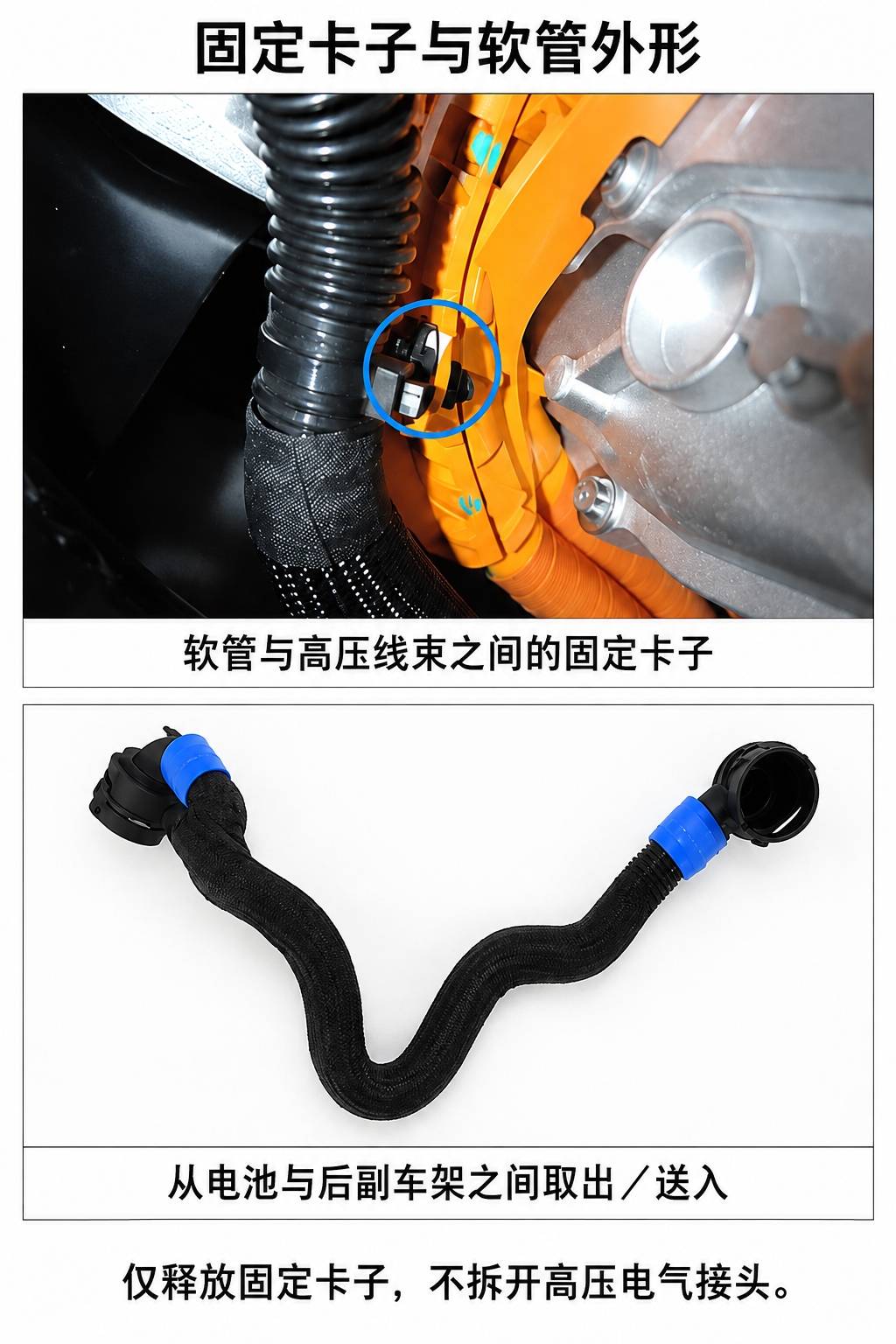

• 5. 释放软管与后驱电机高压线束之间的固定卡子，将软管从后副车架与高压电池之间向下取出。
• 6. 将软管从电池与后副车架之间向上送入，先固定与高压线束连接的卡子。移除逆变器端堵头、立即连接并固定卡子，做推—拉—推测试；再对电池端执行相同连接和确认步骤。
• 7. 移走接液容器，依次安装高压电池后滑板和后底部护板，恢复低压电源。在满足冷却系统开盖安全条件后拆冷却液罐盖并补至MAX。
• 8. 按关联程序连接装有Toolbox的笔记本，在Actions/Autodiag搜索Purge，选择TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE并点击Run，等待例程完成。
• 9. 例程约10分钟，不能挂前进挡，否则会停止。运行泵速3500—6500 RPM、怠速约1500 RPM，阀门在串联与并联之间切换。持续约7000 RPM表示气锁，应重新真空加注；继续补液排气至NOM与MAX之间。
• 10. 完成后检查并按需补液，原厂在本篇明确要求最终达到MAX，再装罐盖。安装前备箱后挡板，按双柱举升机程序将车辆移离举升机。

三、风险控制

• 注意：取管必须沿电池与副车架间隙，不得硬折软管。
• 注意：泵速约7000 RPM徘徊表示气锁，须重新真空加注。

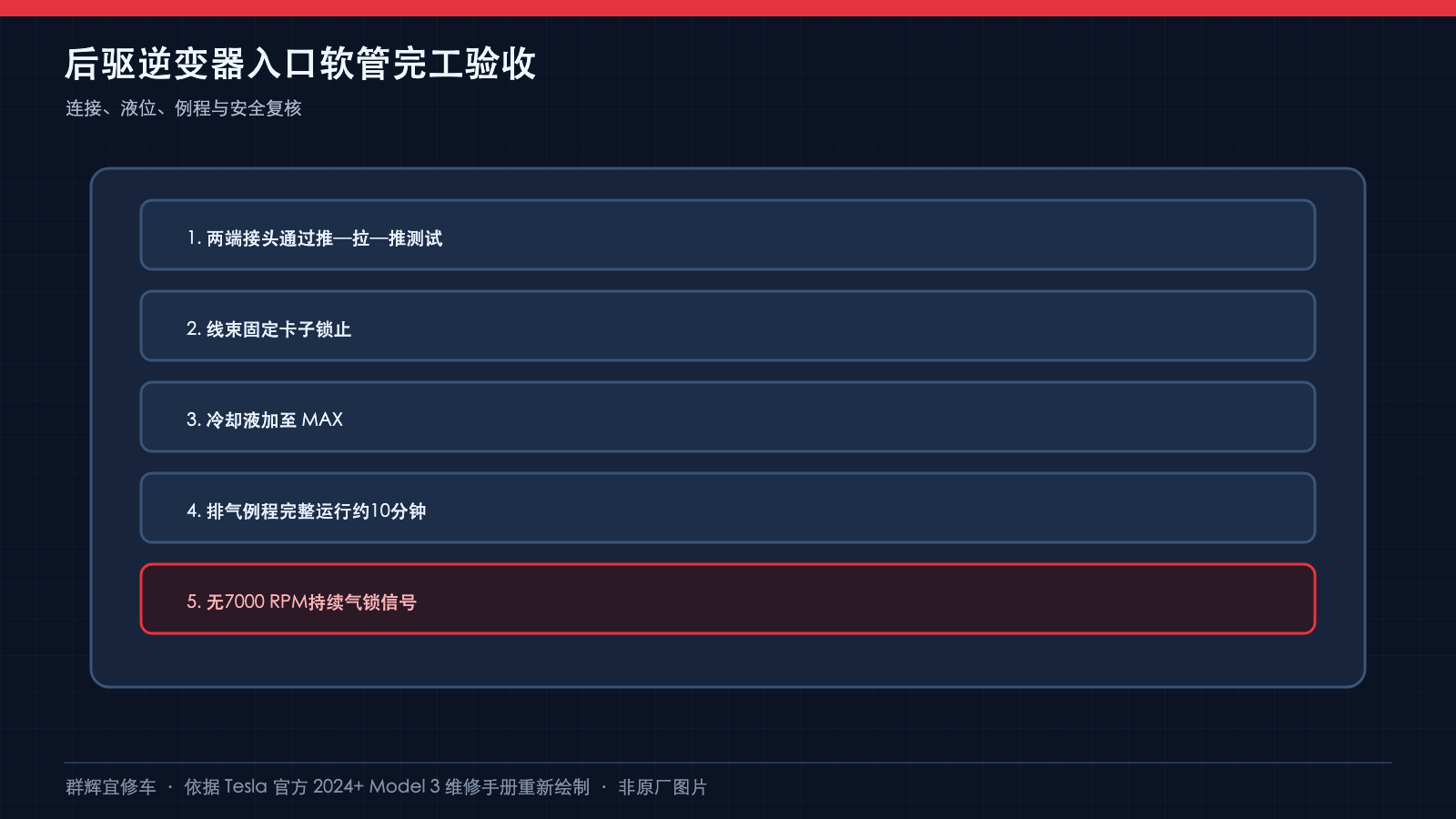

四、完工验收

• 两端接头通过推—拉—推测试
• 线束固定卡子锁止
• 冷却液加至 MAX
• 排气例程完整运行约10分钟
• 无7000 RPM持续气锁信号

安全提示：按VIN及最新版原厂程序核对，使用规定PPE和举升、接液、封堵及Toolbox设备，执行完整低压断开与恢复。本主程序未列软管紧固扭矩、单独高压隔离或1 L流失阈值，不套用相邻软管程序的参数。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料（页面日期2026-08-09，本次全文及全部6张原图复核）。原厂页面可能随版本更新；施工前须按 VIN、地区、固件和零件版本重新核对。

配图为教学重绘，非原厂原图；实际结构及操作以对应版本原厂资料和实车为准。
