奔驰W222组合仪表显示单元拆装：仪表台进入、插头与壳体分解

W222组合仪表显示单元表面和内部电路容易受压、划伤及静电影响，拆卸和工作台分解都应使用软质防护及防静电措施。

断开插头前要确认车辆休眠或按要求断电，壳体卡扣应按顺序释放，不能扭曲显示面板。

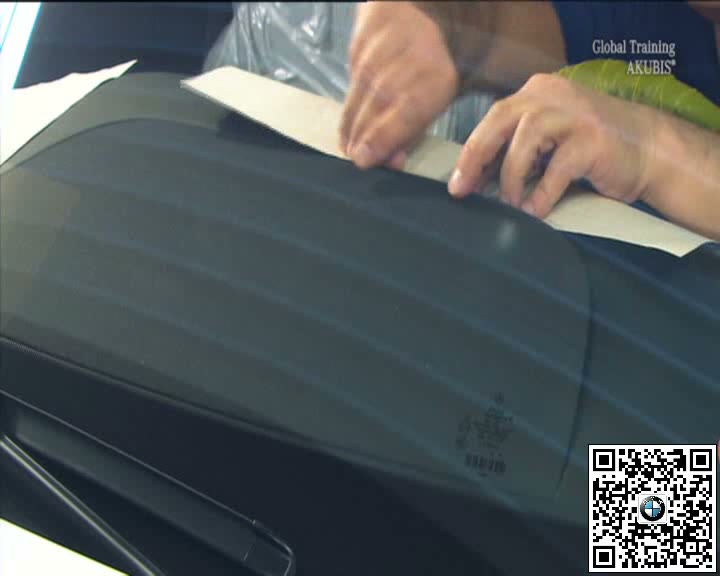

一、保护座舱并拆开仪表显示区域

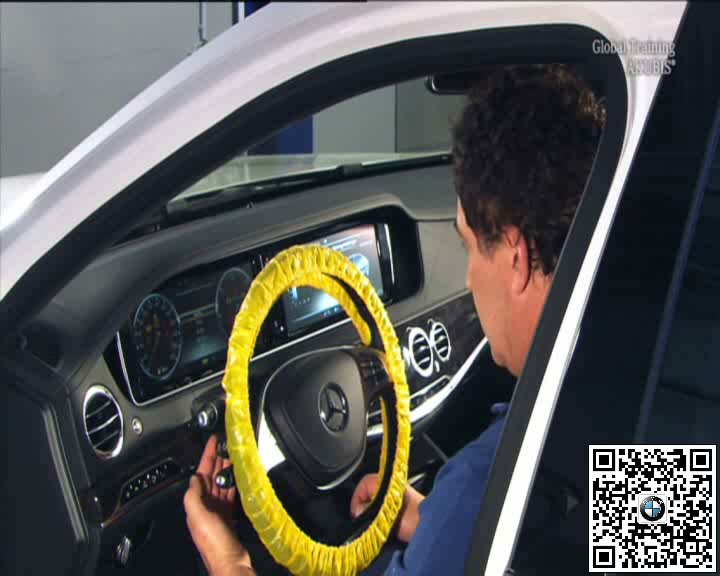

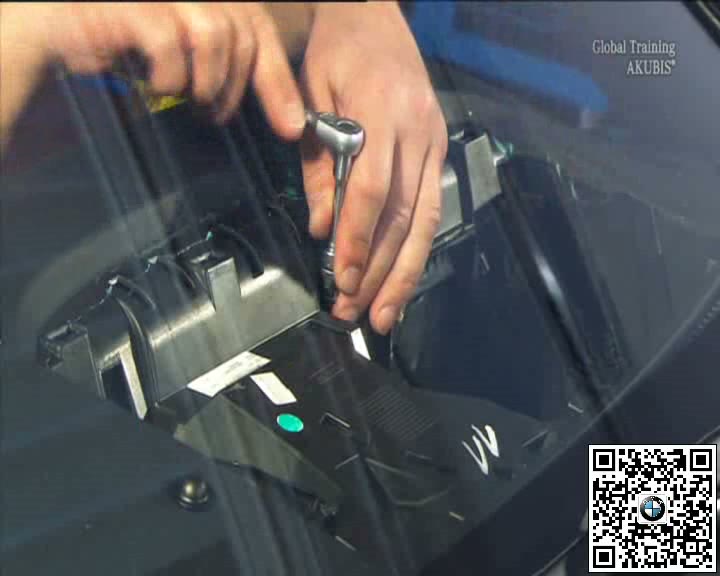

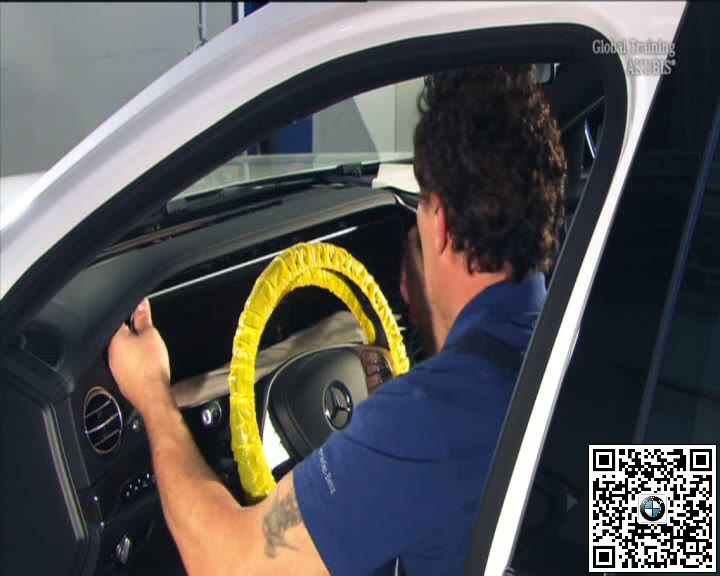

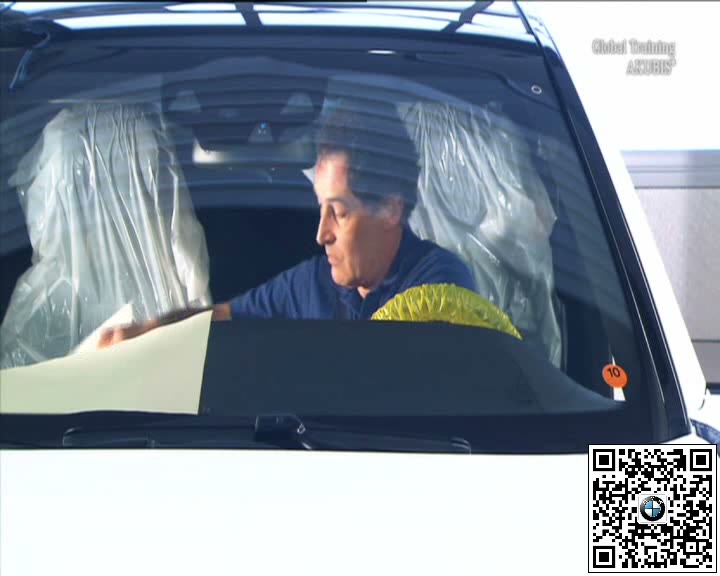

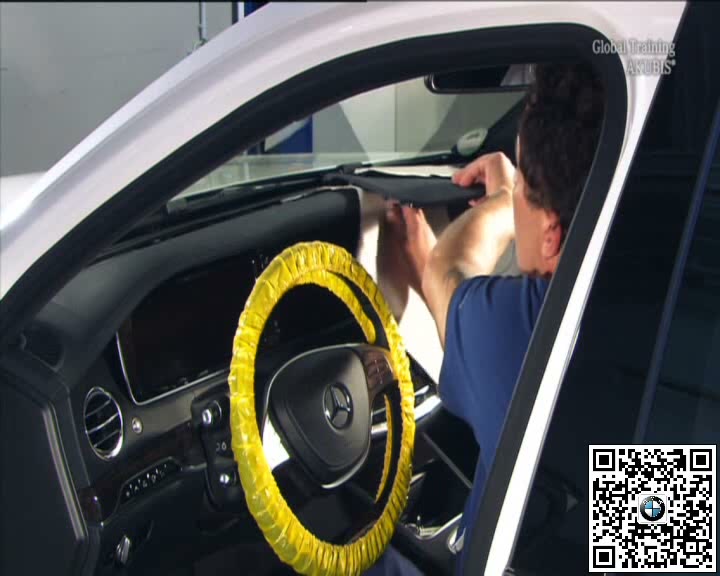

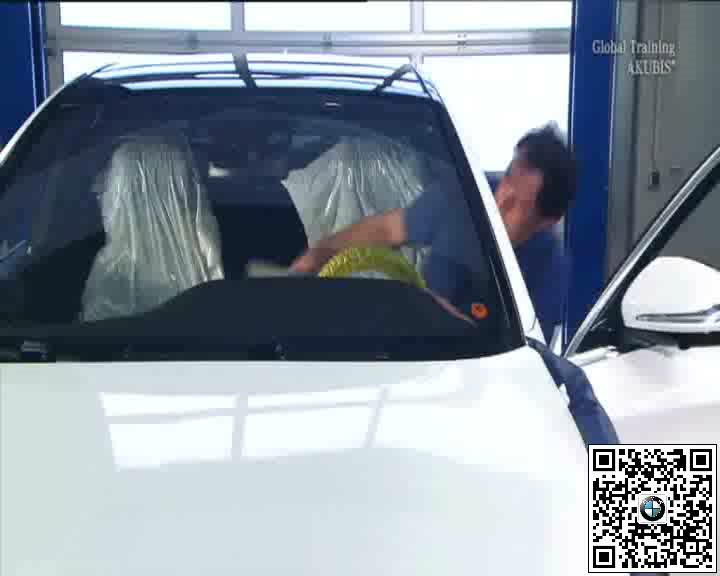

关闭车辆并保护方向盘、仪表台和显示表面，按规定方向拆除饰框、覆盖和显示总成固定。

二、拉出总成并释放电气插头

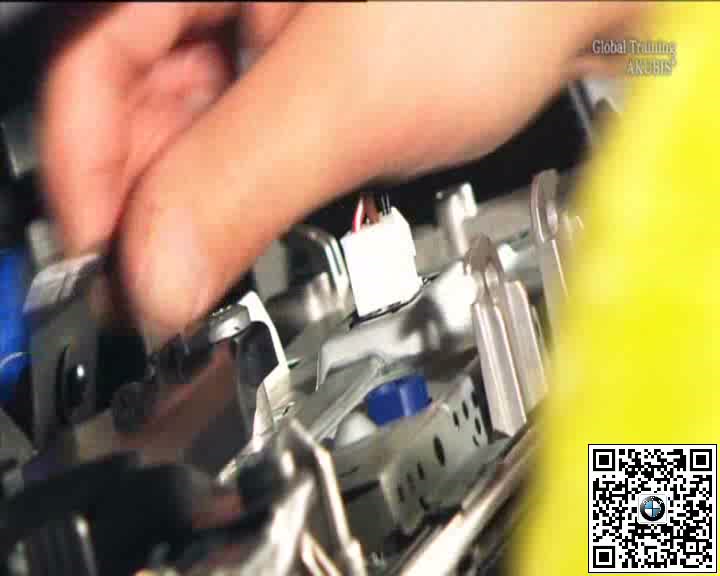

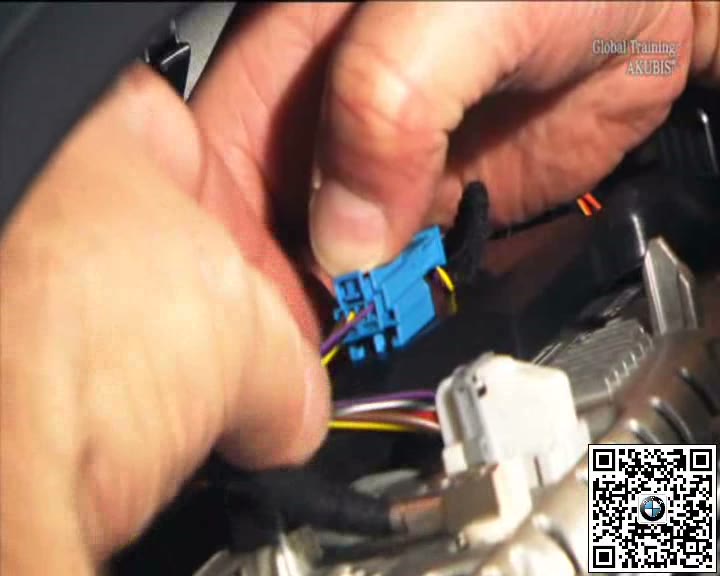

均匀承托显示单元向后移出，解除插头锁止后断开连接，避免线束受力并记录安装位置。

三、在防静电工作台分解壳体组件

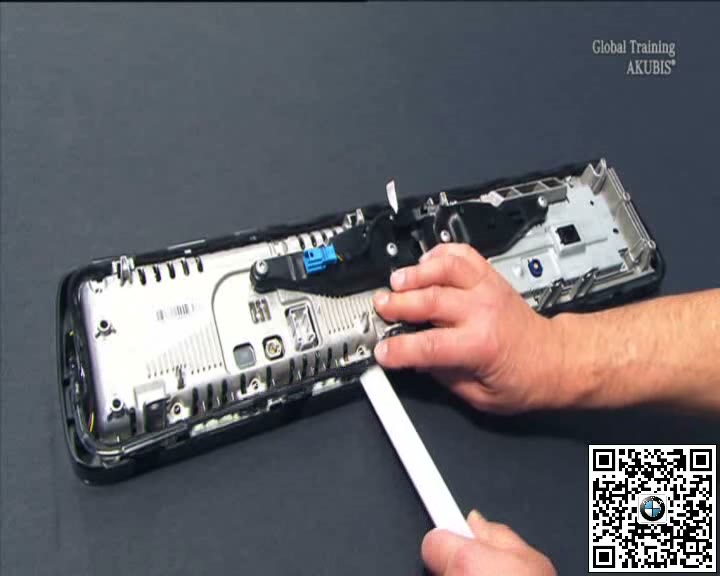

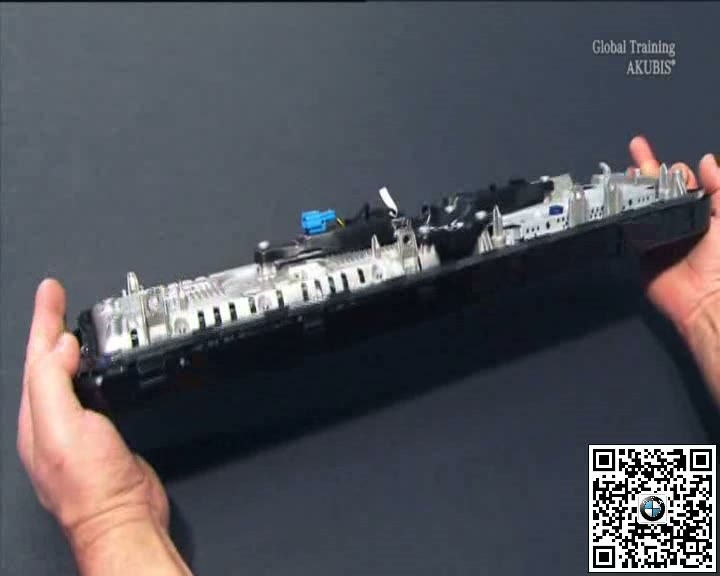

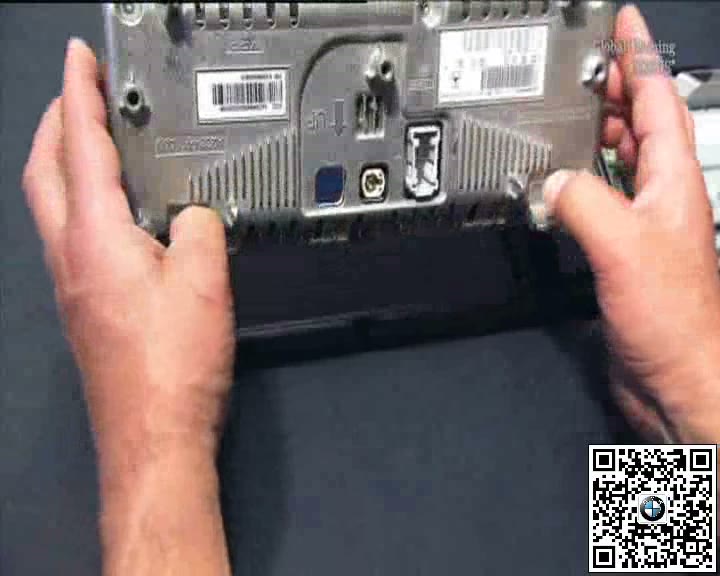

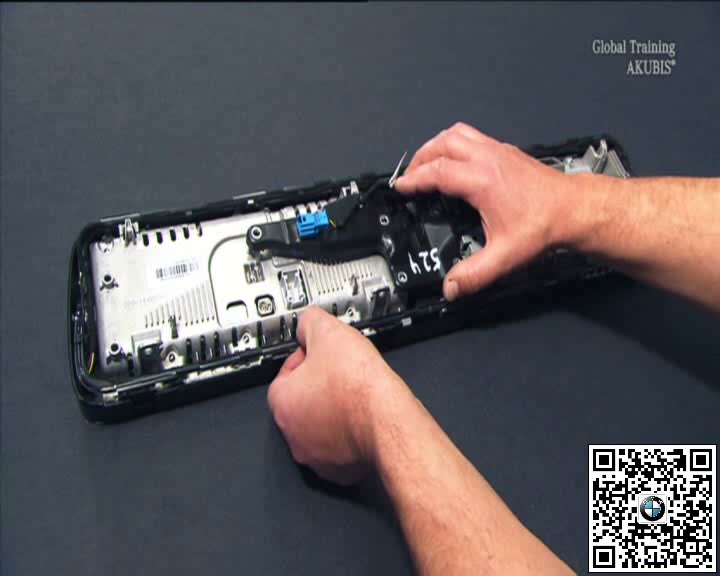

将总成置于软垫防静电工作台，依次释放后盖卡扣和内部固定，按维修范围取出相应组件。

四、装复定位并检查显示及故障

恢复壳体、插头和仪表台固定，接通车辆后检查画面、亮度、警告灯、自检及控制单元故障。

五、完工检查要点

• 显示面和仪表台无划伤。
• 插头锁止及线束无损伤。
• 防静电及壳体卡扣处理正确。
• 显示、自检和故障检查正常。
