奔驰W177增强实景导航：MBUX道路画面与AR摄像头XENTRY标定

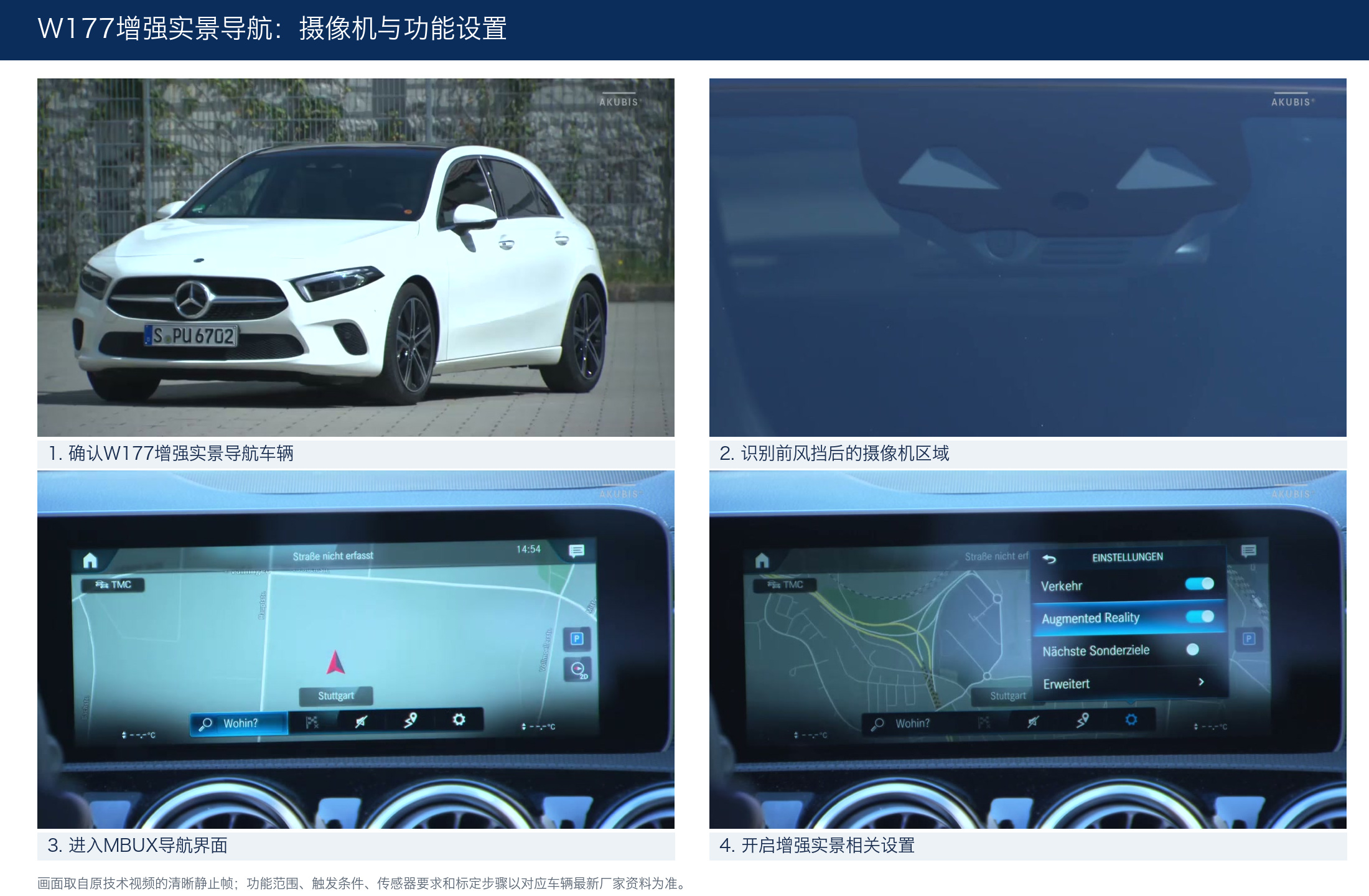

一、增强实景导航使用车辆前方摄像机画面

功能视频先展示W177和前风挡后的摄像机区域，再进入MBUX导航设置。开启增强实景功能后，系统把摄像机看到的实际道路画面引入导航界面，功能可用性取决于车辆配置、地图、软件和摄像机状态。

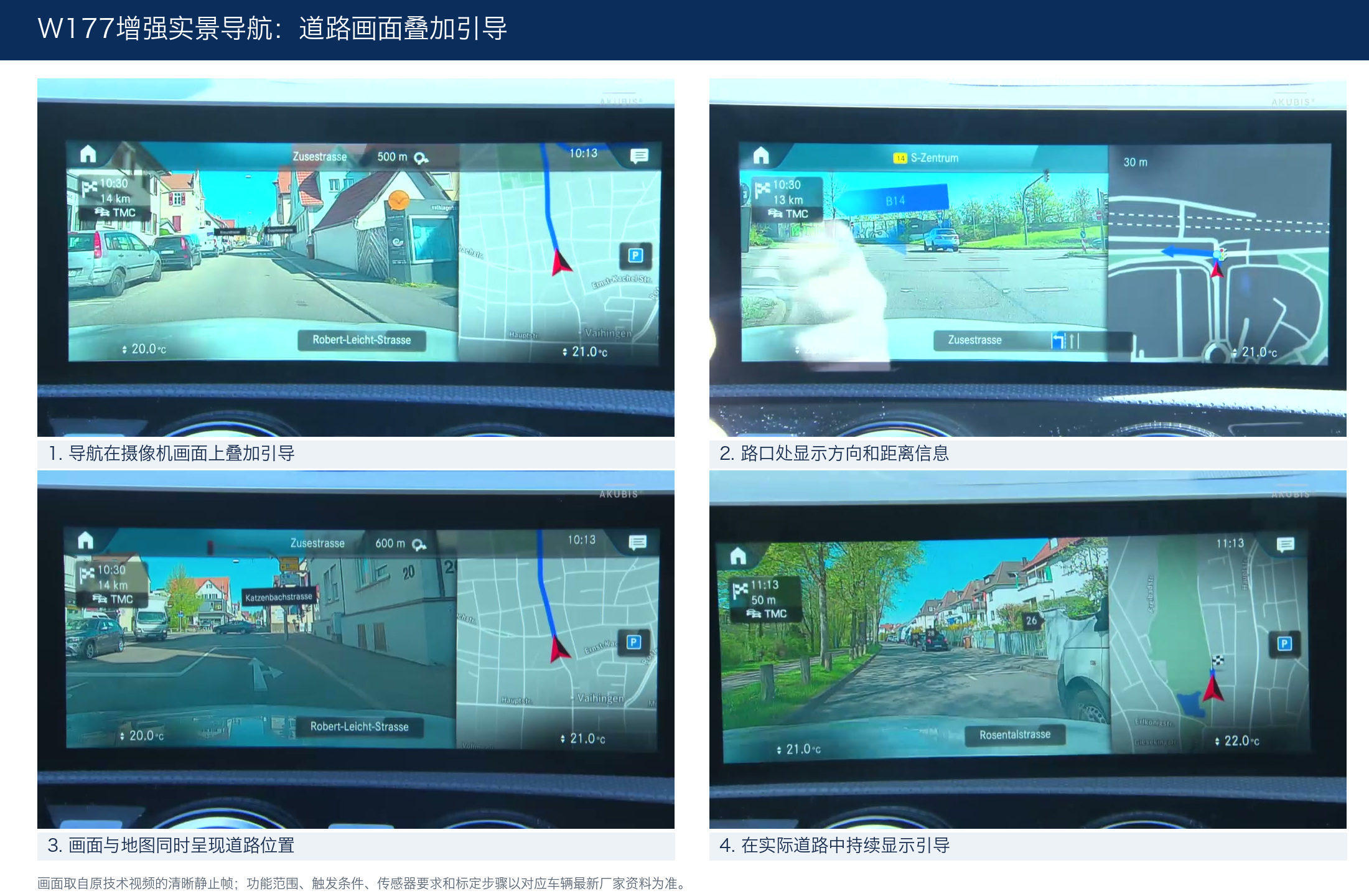

二、MBUX把转向提示叠加在实际道路画面上

行驶中，视频显示路口方向、距离和道路位置等信息叠加在摄像机画面上，并与地图区域同时呈现。图像只是导航辅助，驾驶员仍需观察真实道路、交通标志和其他道路使用者。

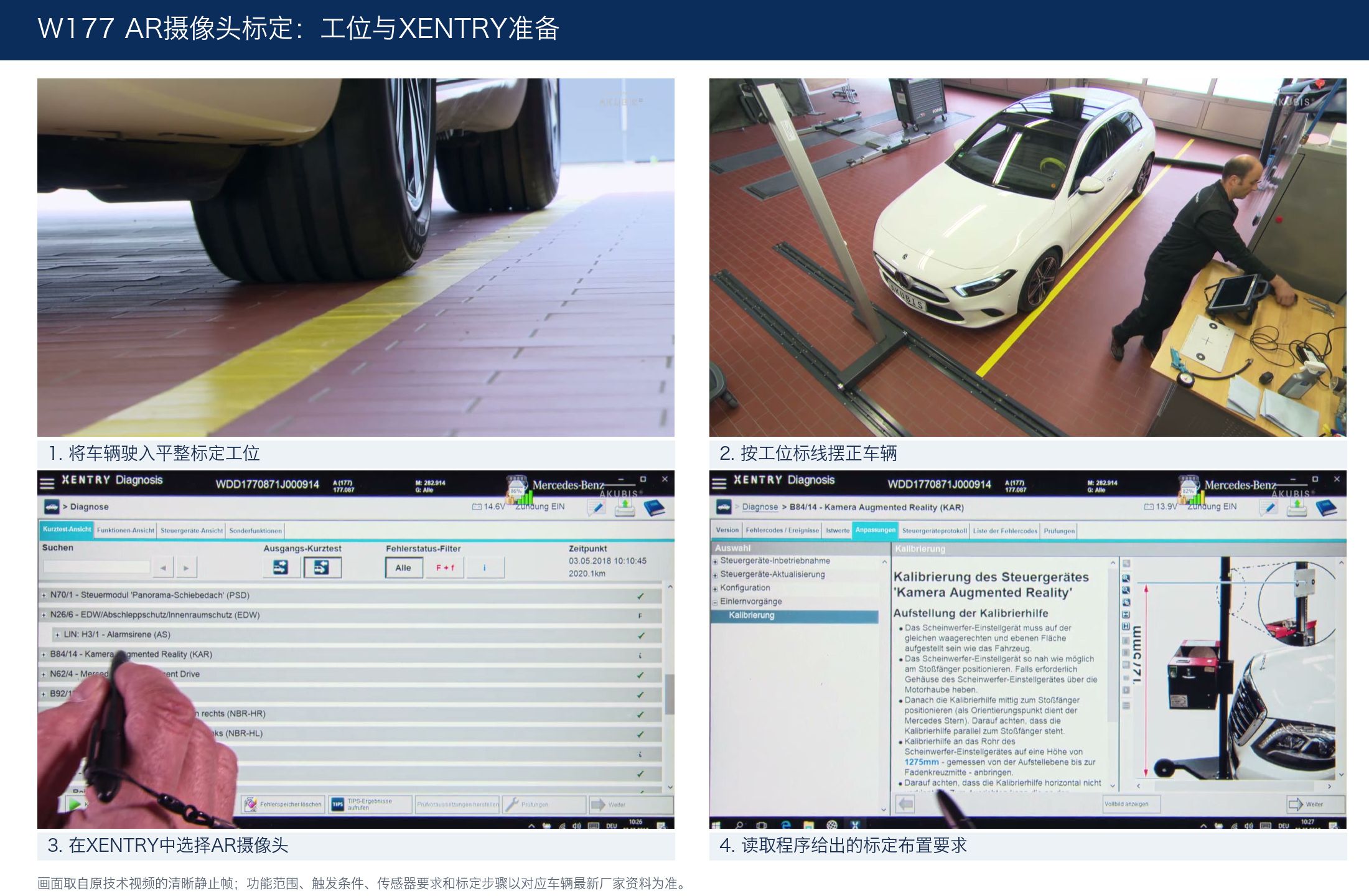

三、AR摄像头标定需要合格工位和正确车辆位置

标定视频把车辆驶入平整工位并按标线摆正，再通过XENTRY选择AR摄像头标定程序。程序给出的车辆准备、胎压、车身高度、靶板距离和环境条件应逐项满足，不能根据视频画面估算数值。

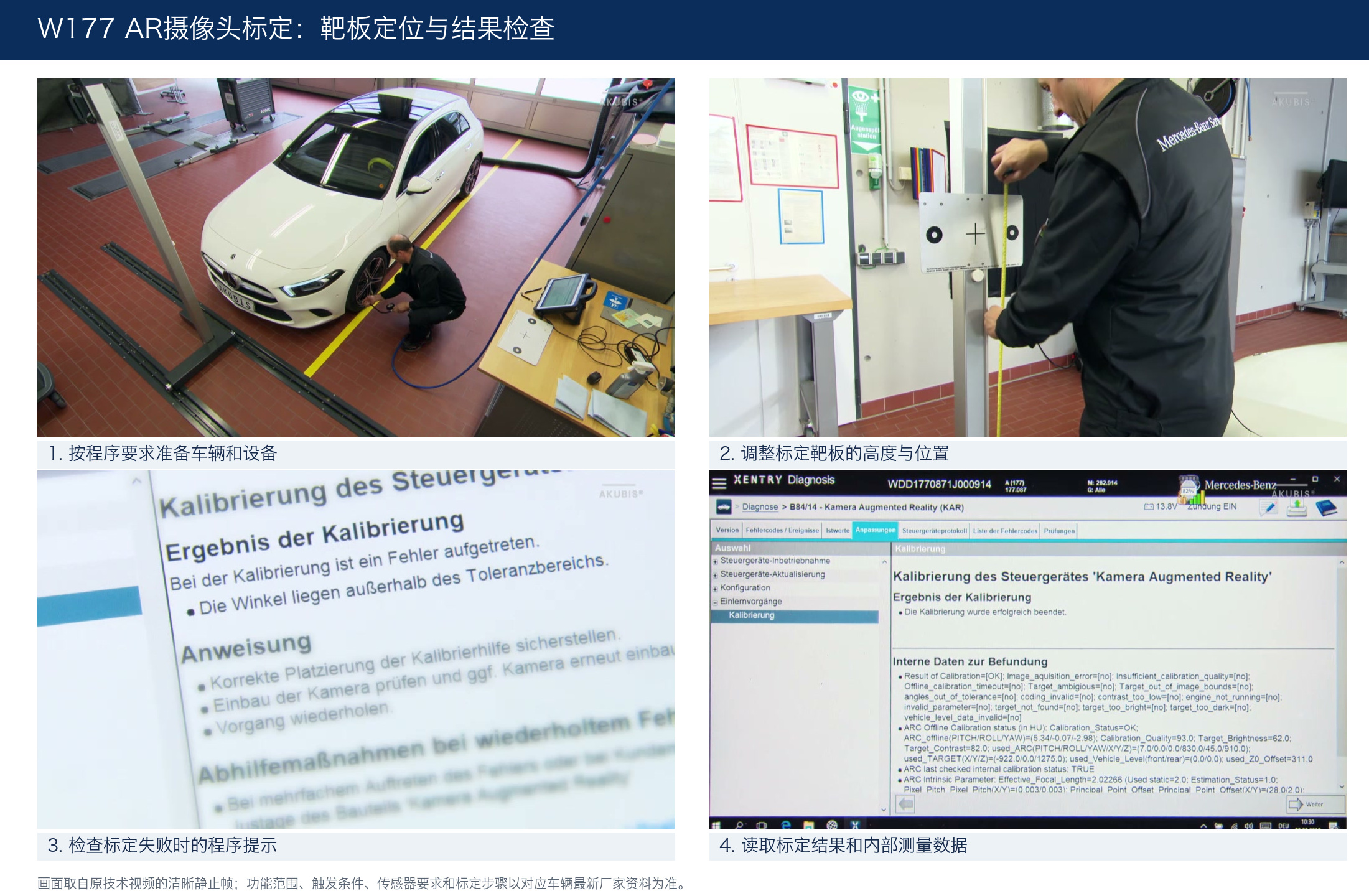

四、按XENTRY要求定位靶板并检查标定结果

原视频根据诊断程序调整标定靶板的高度和位置，执行标定后读取结果。若角度超出公差或程序报错，应先检查车辆位置、靶板布置、摄像头安装和工位条件，再按提示重新执行，不应直接把失败归因于摄像头损坏。
