2024+ 特斯拉 Model 3 左后靠背释放把手更换：线缆卡子顺序与锁止检查

适用范围：2024 年及以后款特斯拉 Model 3 第二排左侧靠背释放把手总成。本文按特斯拉中英文维修程序说明把手和线缆的拆装位置与顺序。此项目须先拆除多件第二排座椅饰件，不能只从把手外侧撬出总成。

拆卸前置件

依照各自的原厂关联程序，依次拆下左侧座椅侧部承梁、第二排下部坐垫、左侧靠背铰链支架、左侧把手边框、左侧靠背中央安全带饰框、中央扶手总成、左侧靠背饰板与泡沫总成，以及中央安全带饰框支架。拆装座椅与饰板时保护卡子和线束，逐件保存紧固件。

把手及线缆拆卸

1. 露出靠背闩锁支架后，用卡子撬具按原厂图片的箭头顺序和方向，释放固定在闩锁支架上的把手线缆卡子。不要直接拉扯线缆本体。
2. 释放线缆固定在座椅框架上的卡子，再从座椅框架取下左侧靠背释放把手总成。
3. 对照旧件检查新把手、线缆走向和卡子是否匹配；若卡子变形或线缆外皮受损，先查明原因。

原厂操作图

安装与检查

1. 将左侧靠背释放把手总成放回座椅框架，固定框架上的线缆卡子。
2. 按原厂安装图的箭头顺序和方向，把线缆卡子装回靠背闩锁支架。确认卡子完全就位，线缆没有扭曲、被饰件夹住或受拉。
3. 依相关原厂程序装回中央饰框支架、靠背饰板和泡沫、中央扶手、靠背安全带饰框、把手边框、铰链支架、下部坐垫及侧部承梁。主程序安装段个别关联步骤仍写“拆卸”，不应照字面重复拆除；具体复装动作应按各关联件自己的安装程序执行。
4. 装好后操作左侧靠背释放把手，确认闩锁正常释放、靠背能可靠重新锁止，并检查线缆和饰板无干涉。

本主程序没有给出该把手总成的紧固扭矩，也没有要求剪断线缆或改动闩锁机构；遇到结构与图示不一致时，核对车辆配置及适用的原厂关联程序。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：左后靠背释放把手。

中文原厂程序：《把手 - 靠背 - 第二排座椅 - 左侧 ((拆卸和更换))》

英文原厂程序：Handle - Seat Back - 2nd Row - LH (Remove and Replace)

原厂资料编号（GUID）：GUID-77F2E865-C870-4B4D-8283-7DC7CD56F261
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-23。

相关操作分别查以下程序：

本题的关联程序不是可省略的准备动作。原厂页面从侧部承梁、坐垫、铰链支架、把手边框、中央安全带饰框、扶手到靠背套等，引用了一整组前置和复装项目。与图中线缆和闩锁区域最相关的原厂直链如下：

• 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：进入左侧靠背把手前的侧部访问件。
• 坐垫 - 第二排座椅 ((拆卸和更换))（英文原文）：下部坐垫有独立拆装与复位要求。
• 闩锁释放保护框 - 靠背 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：靠背闩锁附近的访问件不能仅凭线缆图拆装。
• 靠背套 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：靠背饰件与泡沫的恢复须按自身程序核对。
• 靠背铰链支架 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸第二排左侧座椅靠背铰链支架。该链接提供此项操作的完整要求。
• 安全带饰框 - 中 - 第二排座椅 ((拆卸和更换))（英文原文）：用于拆卸第二排左侧座椅靠背中间孔罩。该链接提供此项操作的完整要求。
• 扶手 - 第二排座椅 ((拆卸和更换))（英文原文）：用于拆卸中央扶手总成。该链接提供此项操作的完整要求。
• 靠背饰框支撑 - 中 - 第二排座椅 ((拆卸和更换))（英文原文）：用于拆卸第二排座椅靠背中间孔罩支架。该链接提供此项操作的完整要求。

其余被原厂页面引用的饰框、铰链支架和扶手程序也要按实际拆装范围逐项查阅；上列四项不构成完整的八项代替清单。原厂页面安装段个别关联行仍写“拆卸”，不能照字面重复拆除；应打开对应部件自己的安装程序并核对车辆配置。局部箭头只支持线缆卡子的方向识别，不证明饰件暗扣、线缆张力或闩锁功能已合格。施工和验收以前述当前有效原厂资料为准。

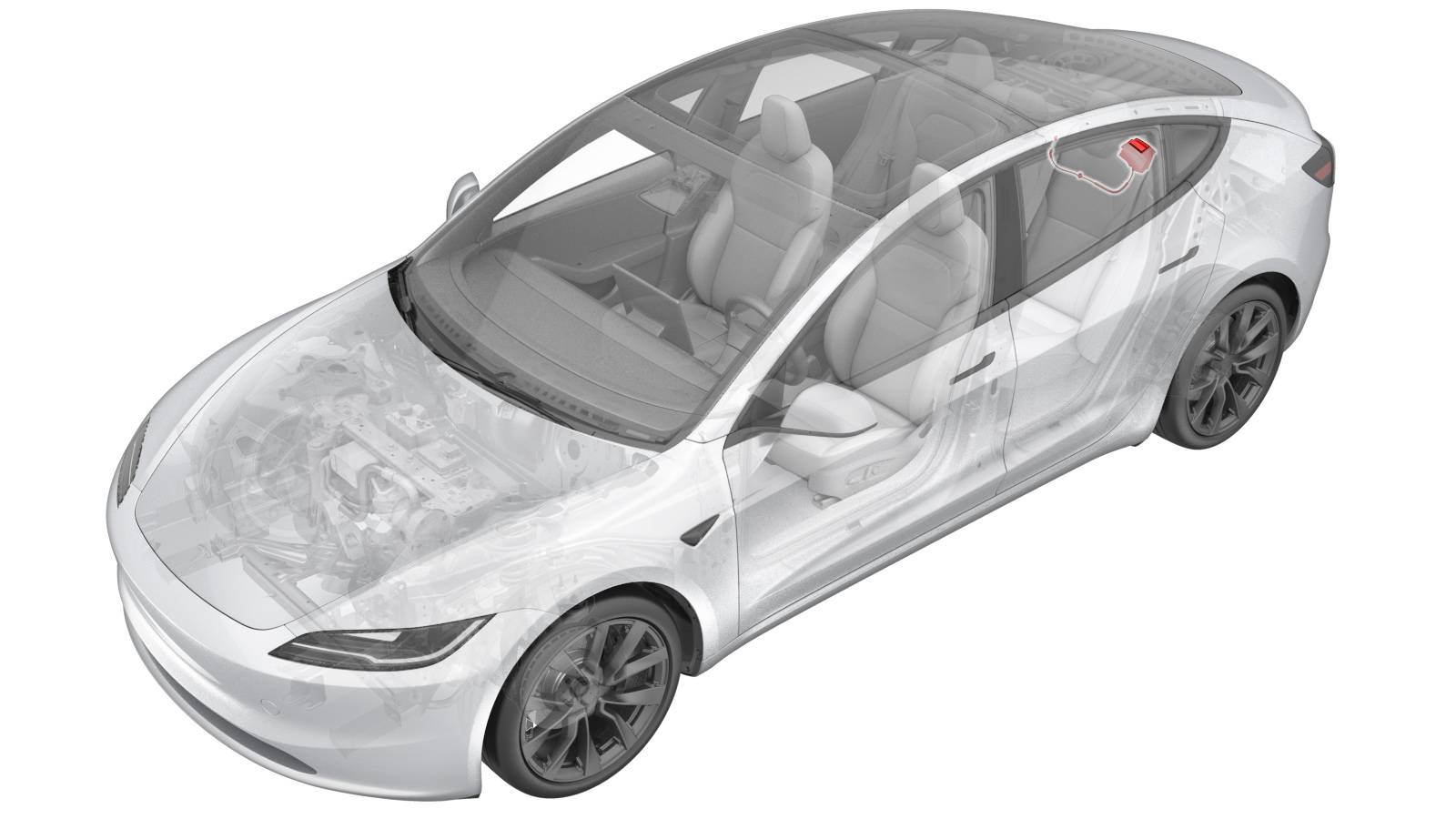

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
