上海大众辉昂 收音机导航系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

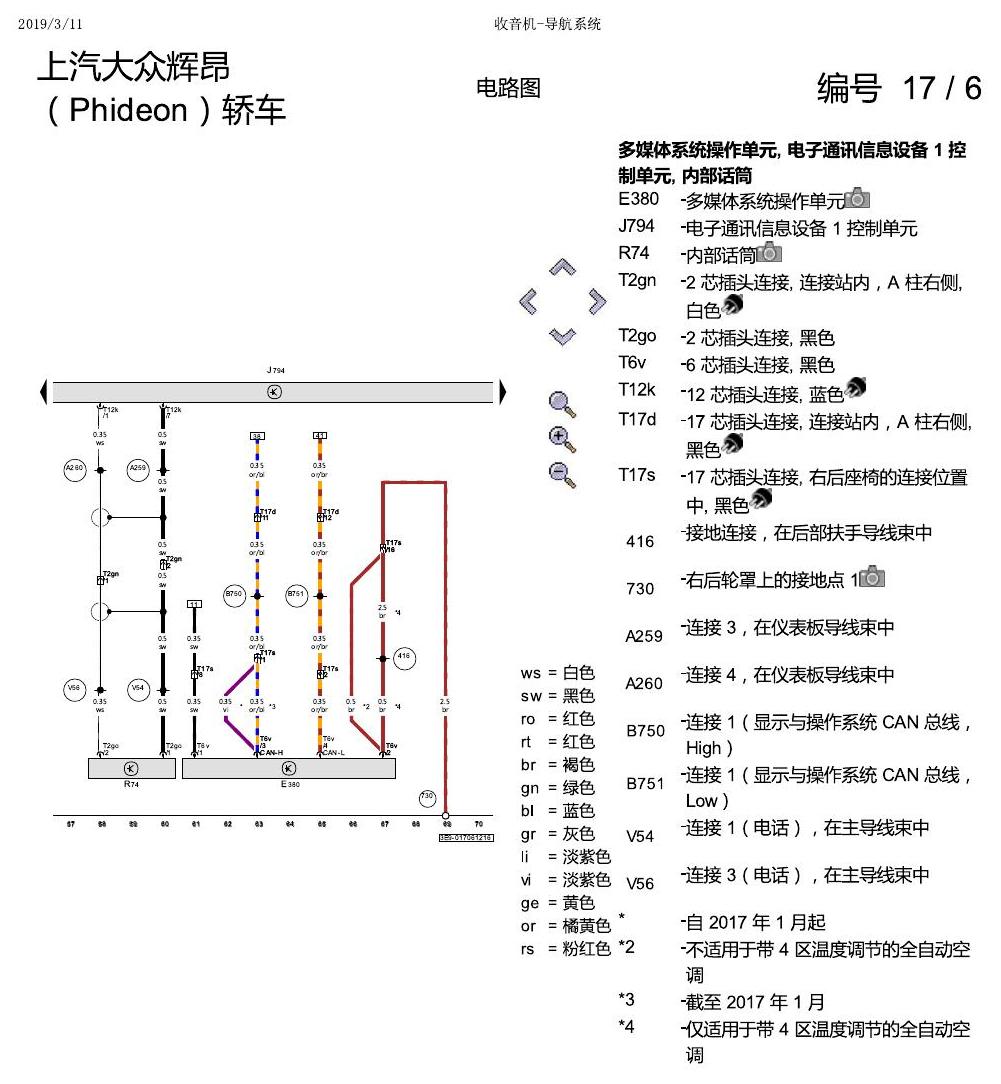

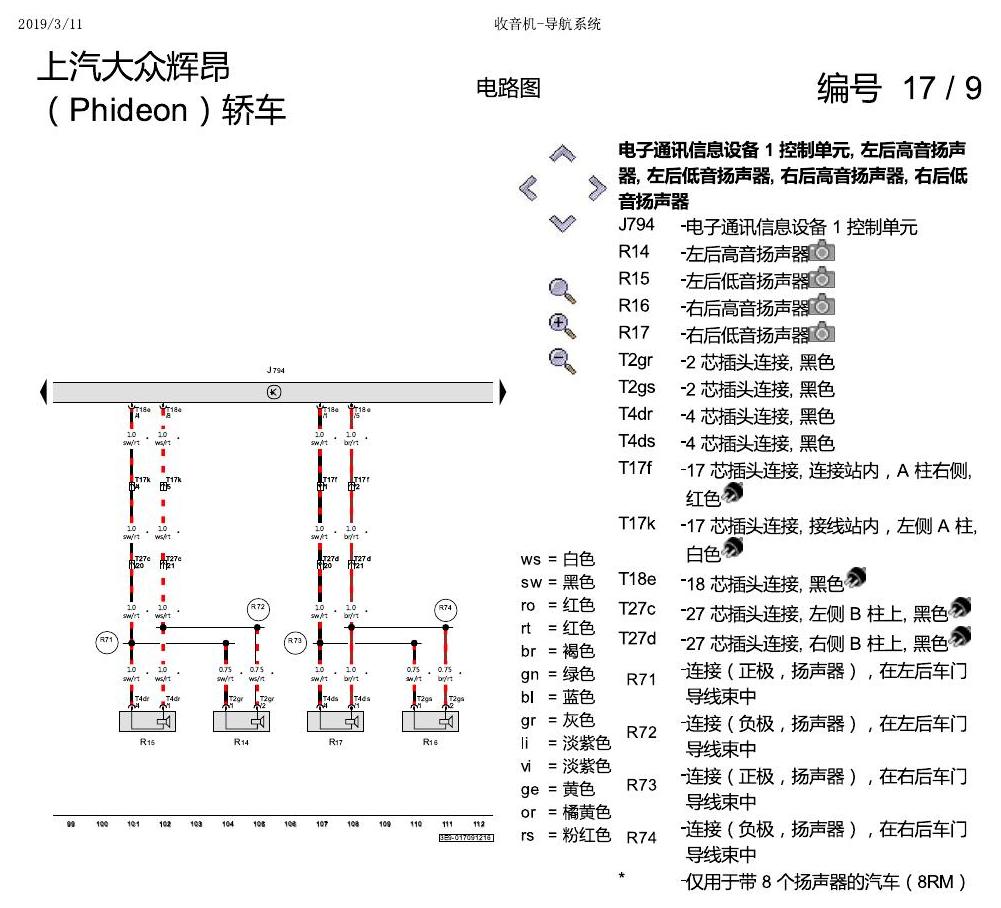

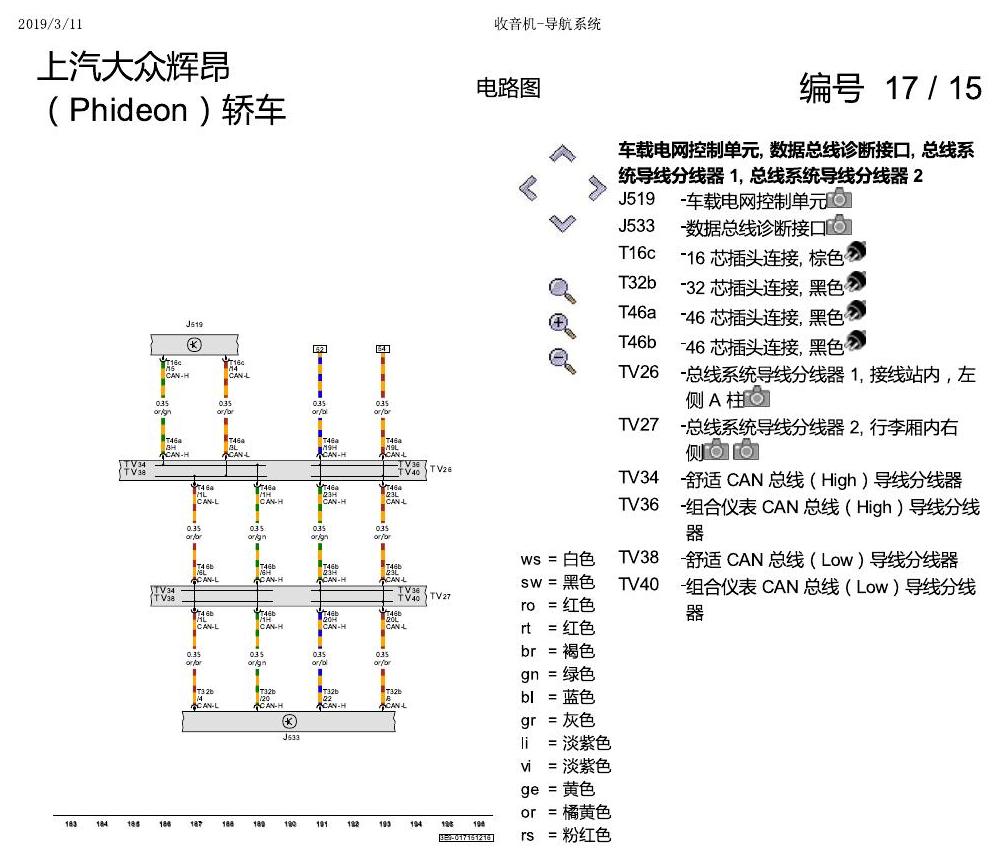

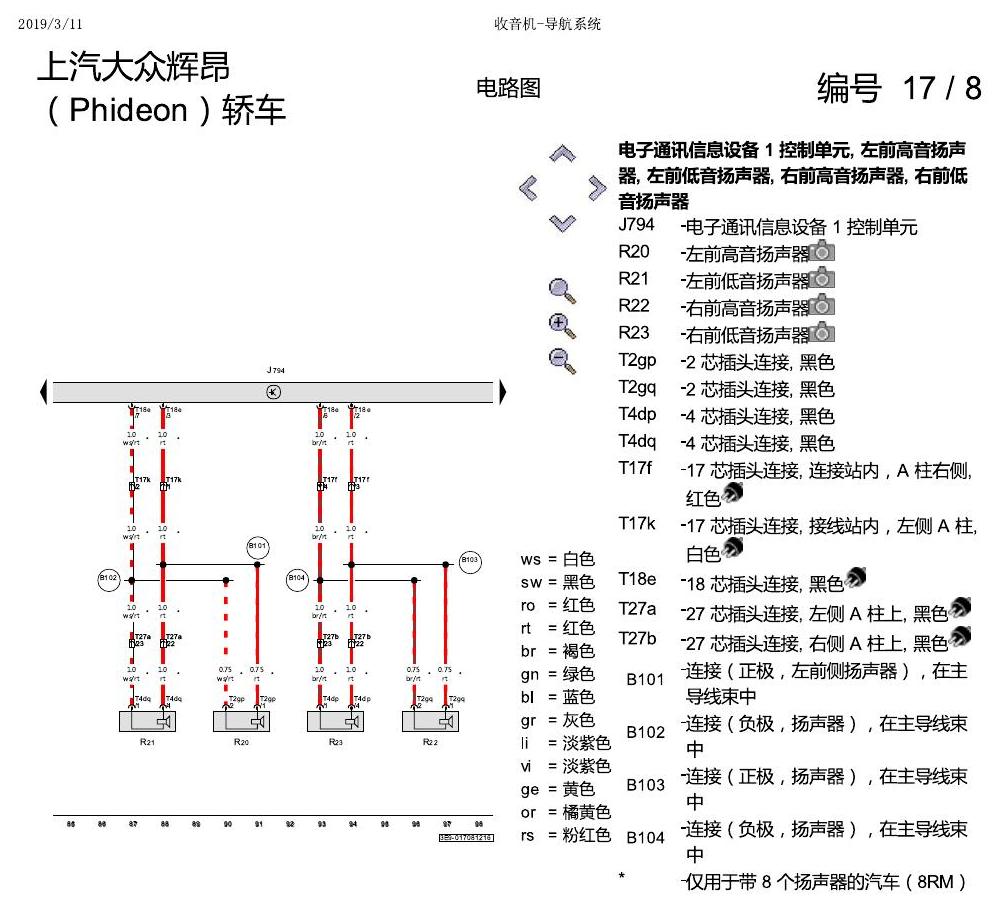

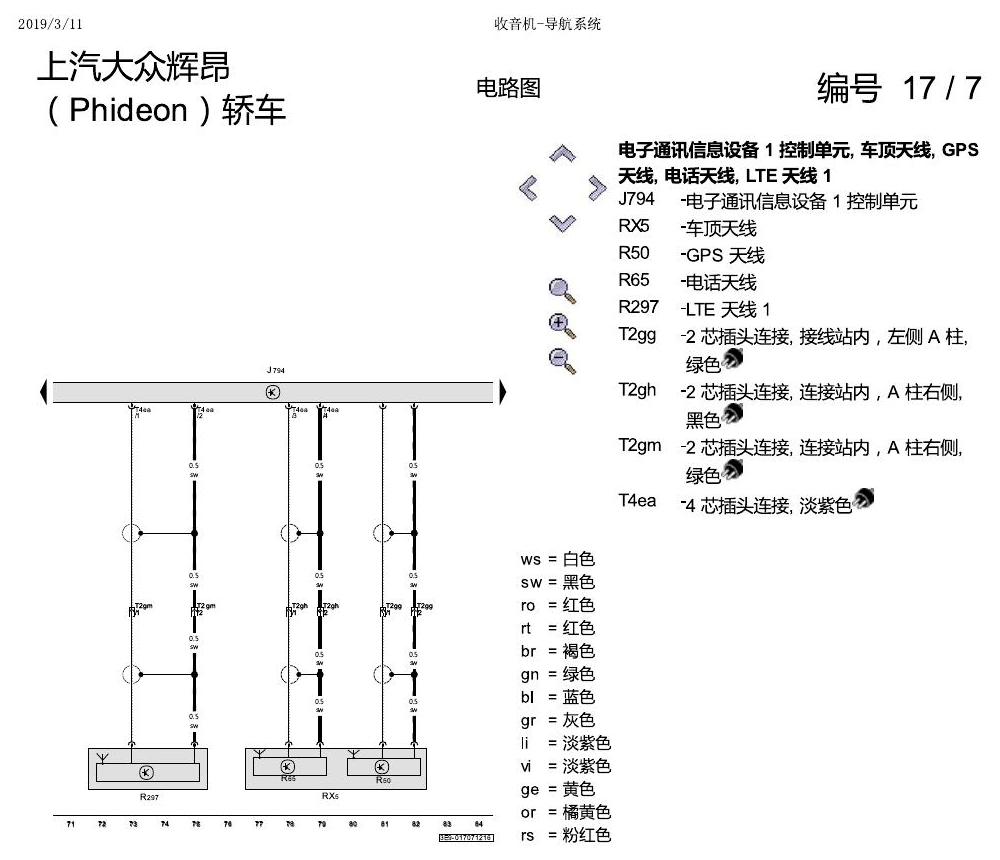

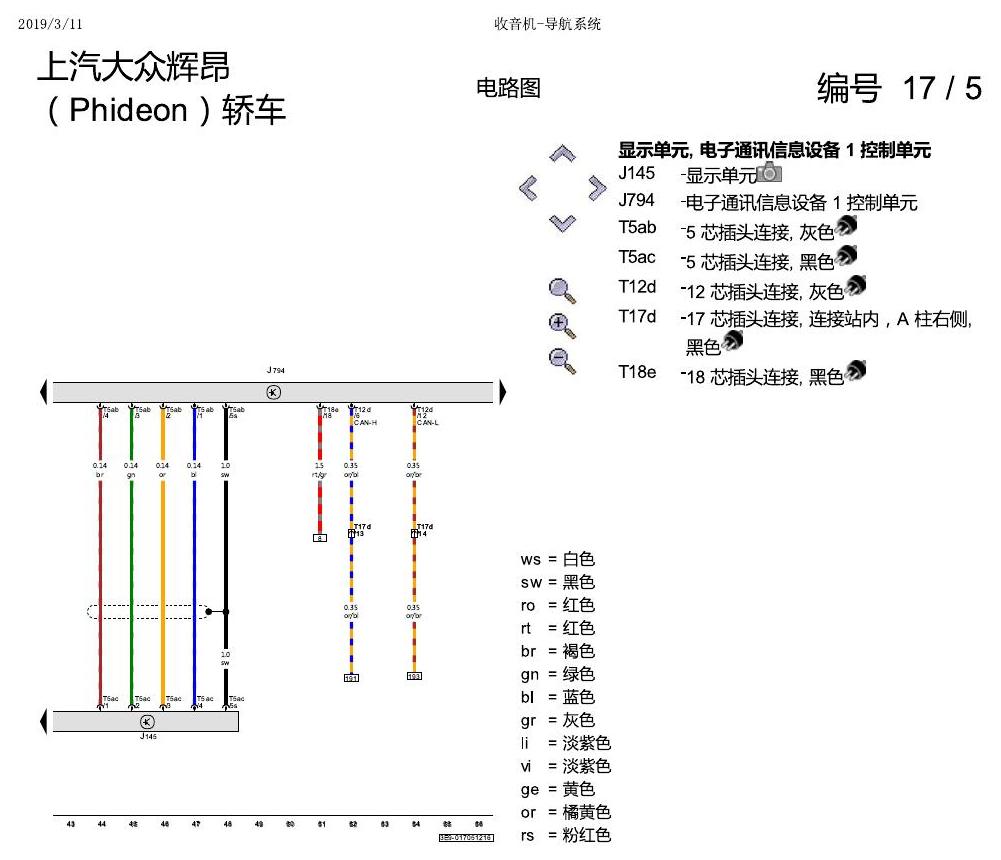

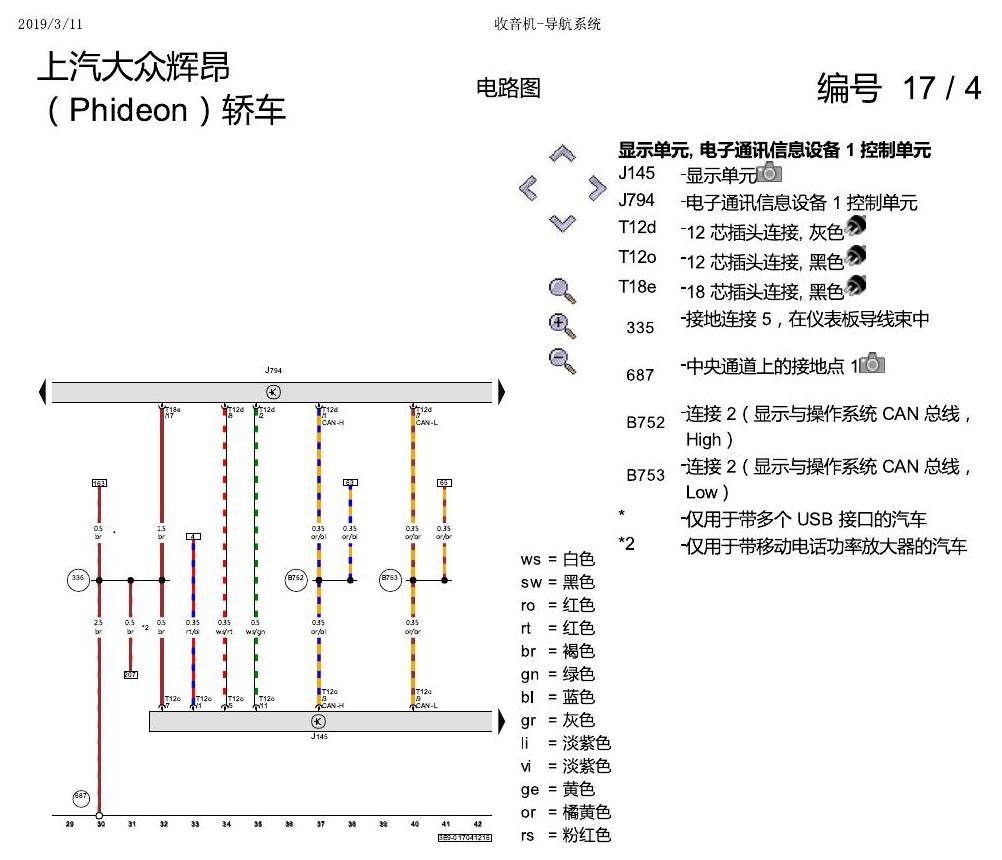

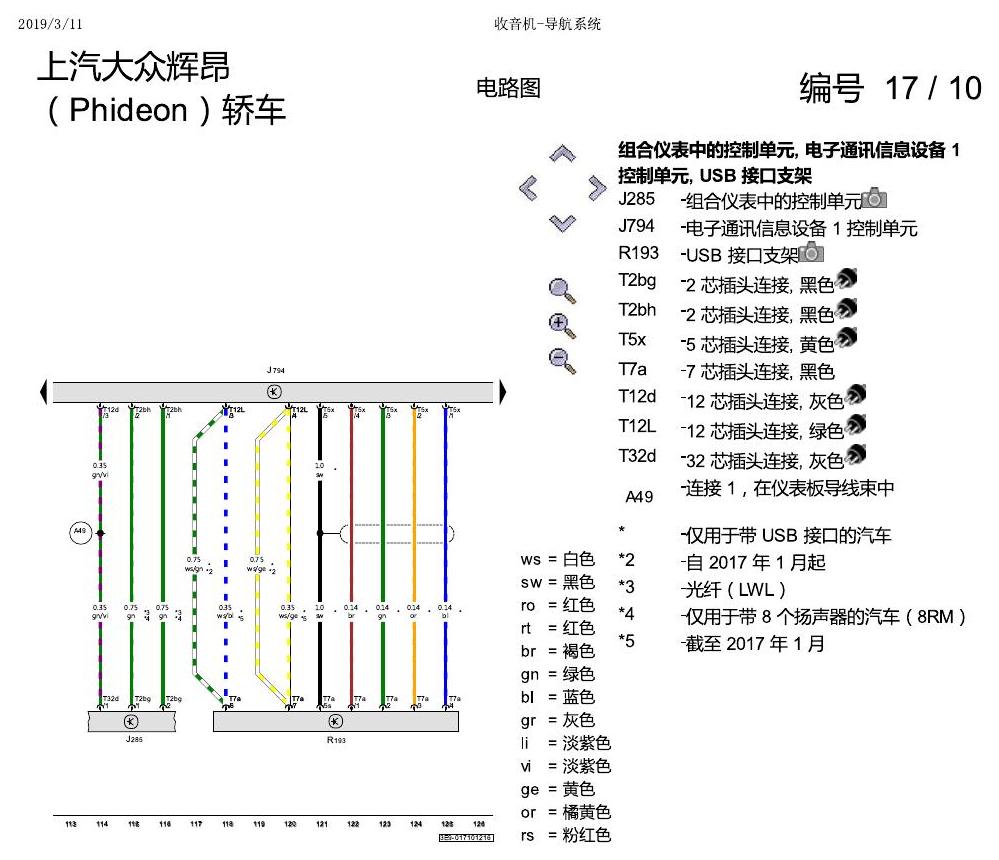

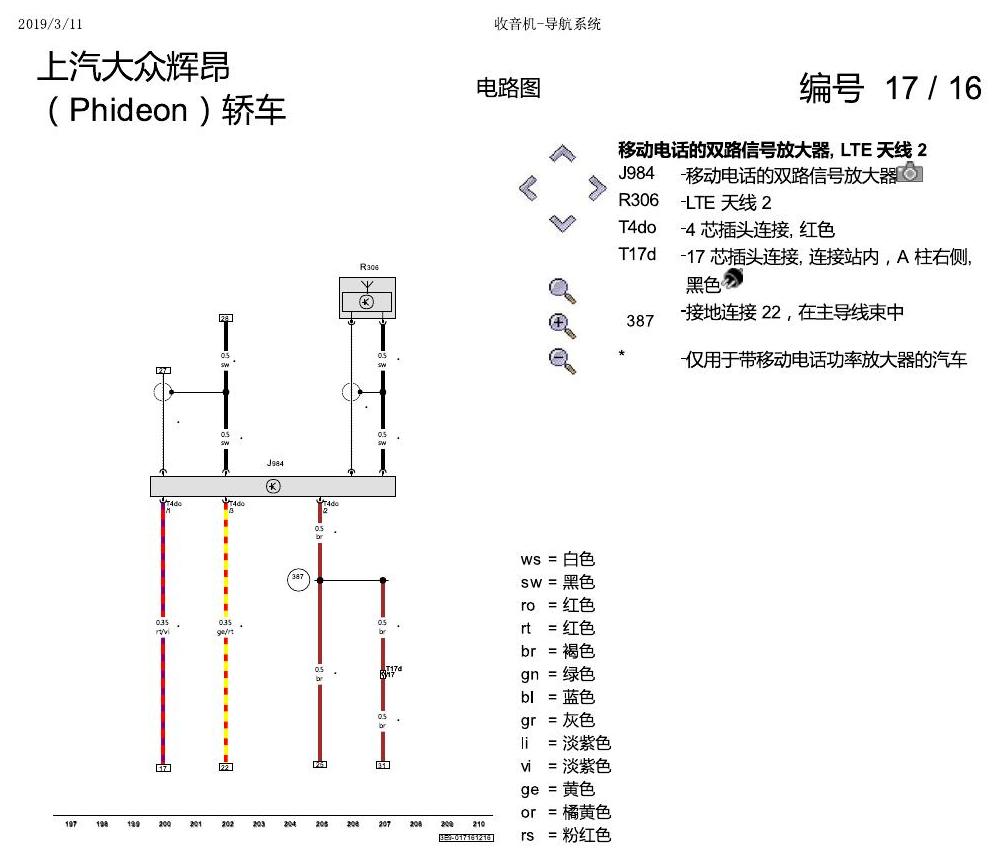

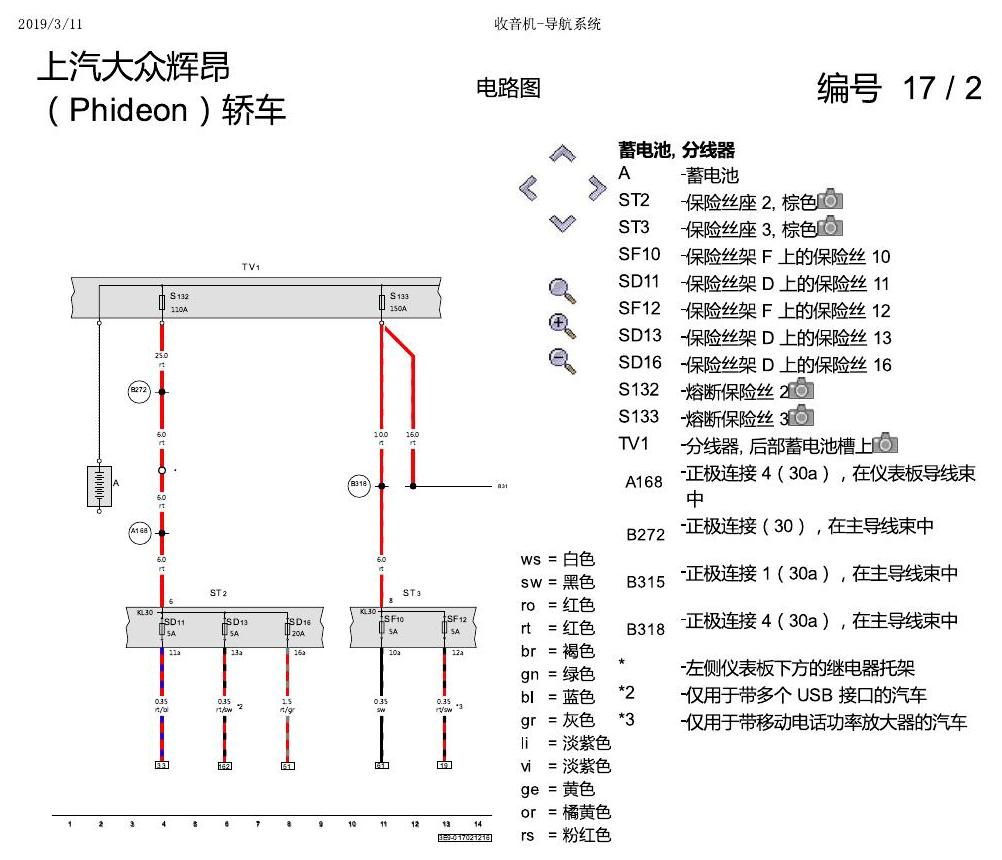

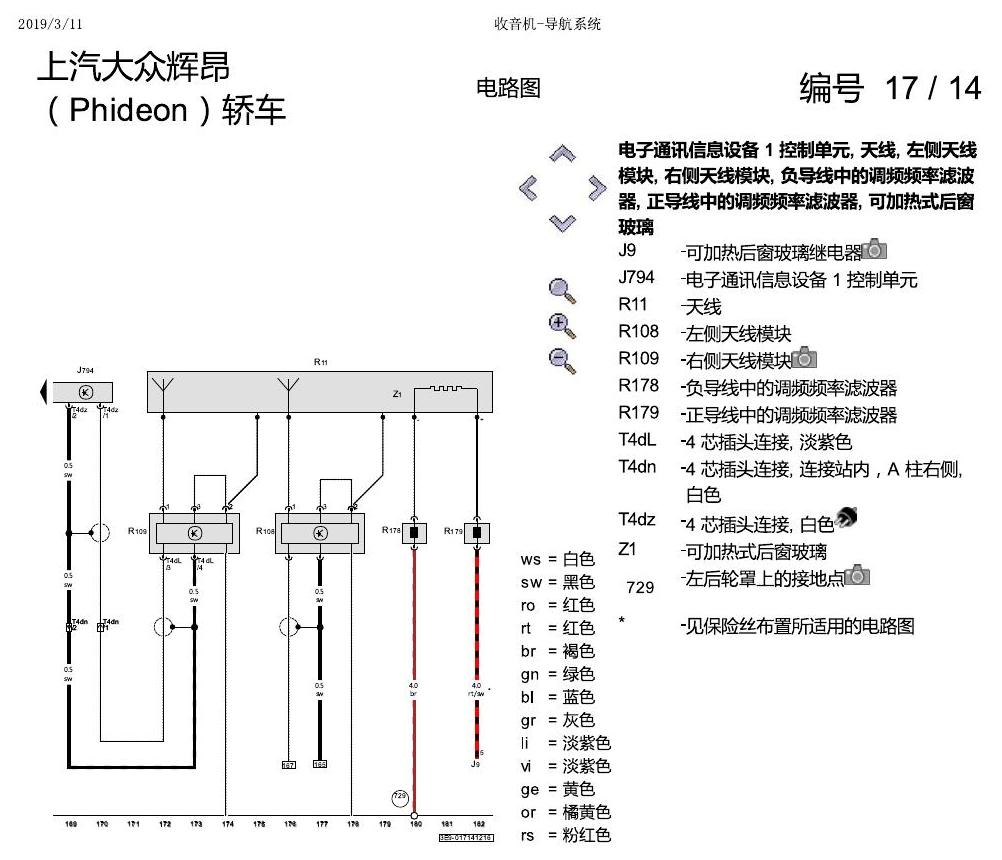

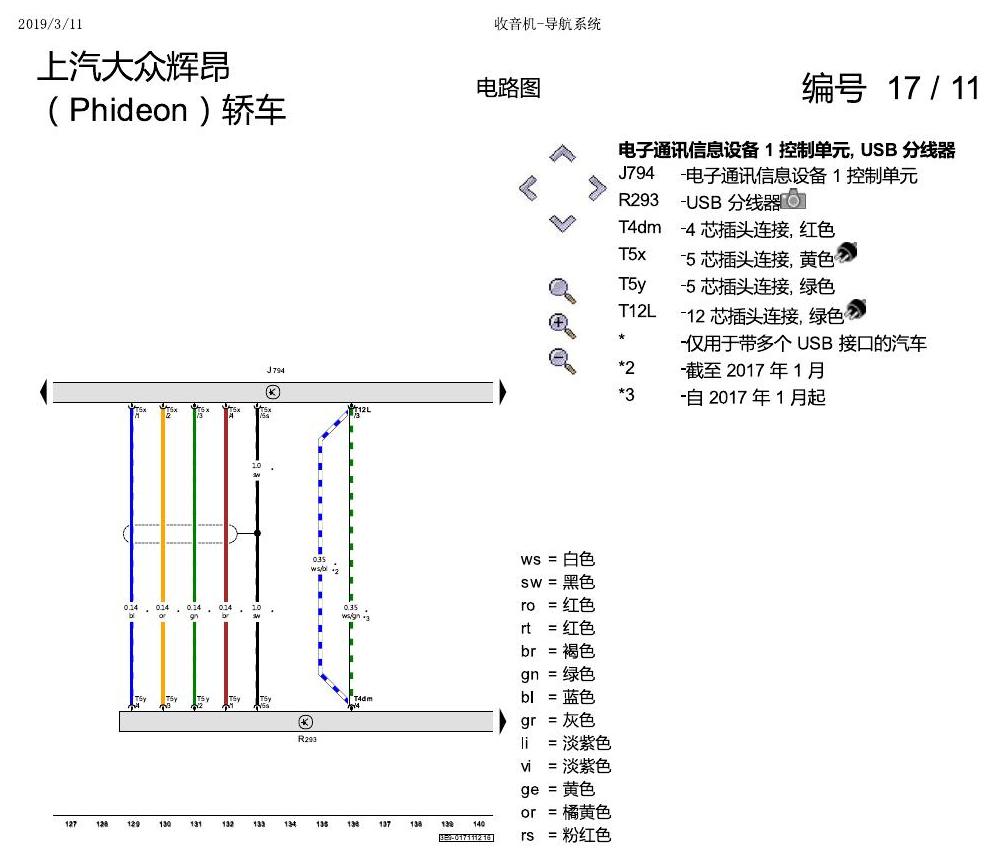

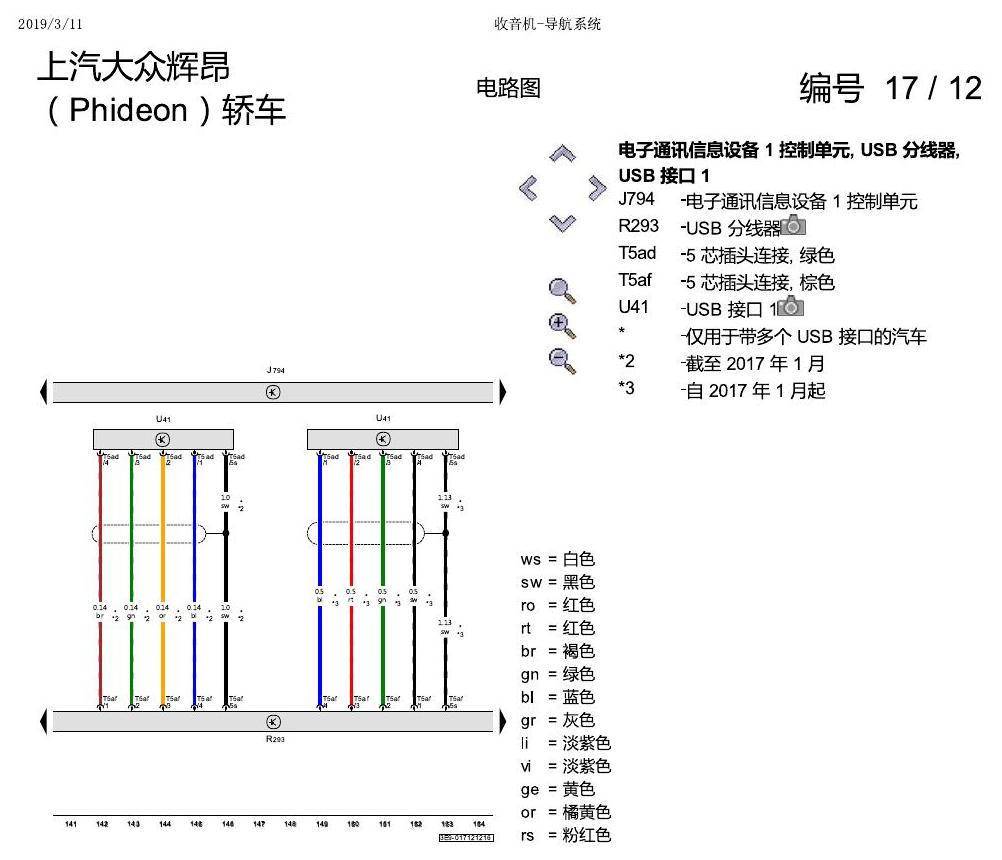

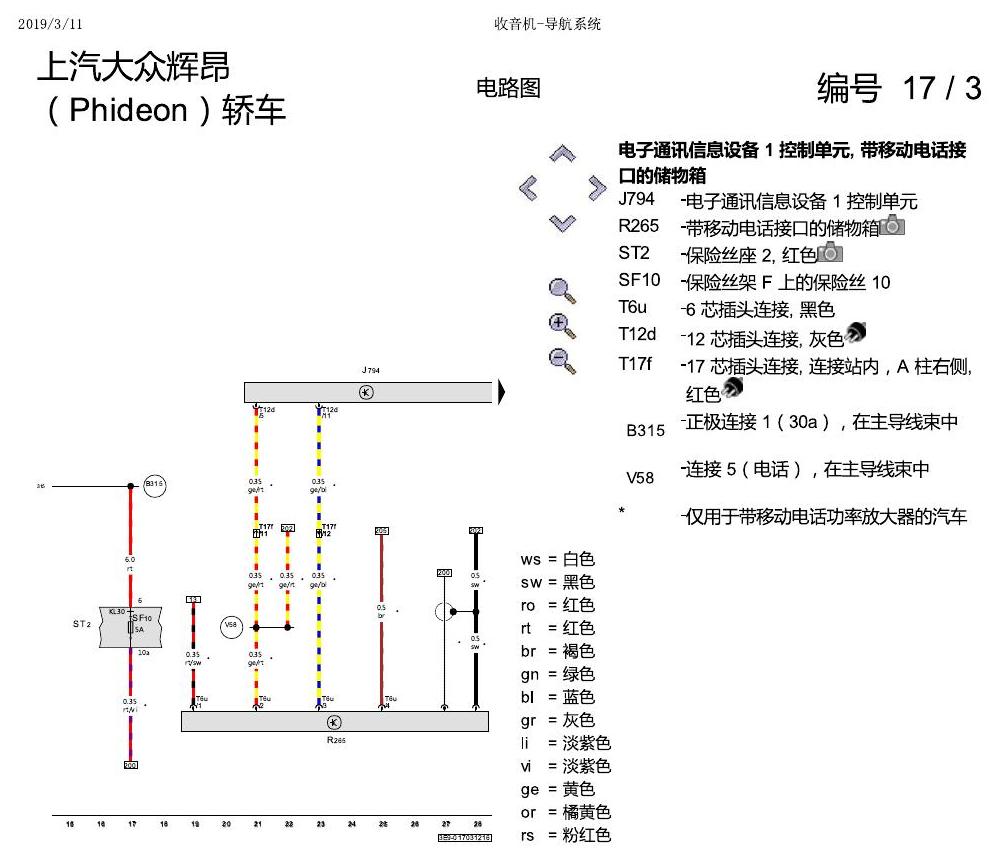

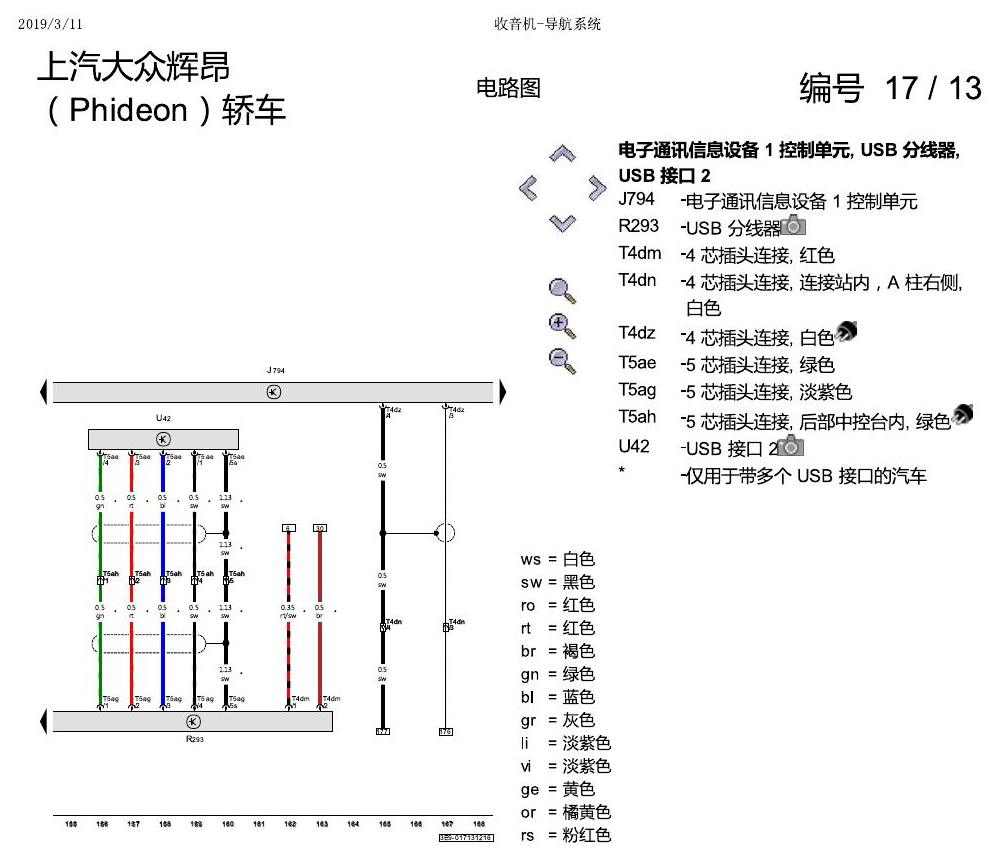

下方为原始资料图，共 16 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q8 电路图 蓄电池、起动机和交流发电机, (0K0), 自 2018 年 6 月起 电路图
奥迪Q8 电路图 蓄电池、起动机和交流发电机, (0K0), 自 2018 年 6 月起 电路图资料。
上海大众辉昂 手刹 电路图
上海大众辉昂 手刹 电路图资料。
一汽大众高尔夫7 点烟器 12V插座 电路图
一汽大众高尔夫7 点烟器 12V插座 电路图资料。
奥迪Q2L 电路图 行李厢盖和尾灯, (4E7),(8SA),(L0L), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 行李厢盖和尾灯, (4E7),(8SA),(L0L), 自 2016 年 6 月起 电路图资料。
一汽大众3321 速腾 MQB 滑动天窗 电路图
一汽大众3321 速腾 MQB 滑动天窗 电路图资料。
奥迪A4L B9 全自动水平高度调节系统、减振器调节 , (1BL),(1BQ),(2MC),(2MN),(2MS),(2MT),(2MV),(GH2) 电路图
奥迪A4L B9 全自动水平高度调节系统、减振器调节 , (1BL),(1BQ),(2MC),(2MN),(2MS),(2MT),(2MV),(GH2) 电路图资料。
