奔驰仪表盘：出现不正确的车辆插图：LI54.30-P-064714

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

仪表盘中显示错误的车辆剪影。

• 在 R231 中显示 R172

• 在 X166 中显示 W166

• 在 X117 中显示 C117

• 在 C292 中显示 W166

二、原通告列出的可能原因

仪表盘上的数据错误

三、检查与补救步骤

更换仪表盘

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

根据 EPC

操作号与损坏代码

容 时间 损坏代码 提示

54-6023 更换仪表盘 0.6Hrs 54201 50

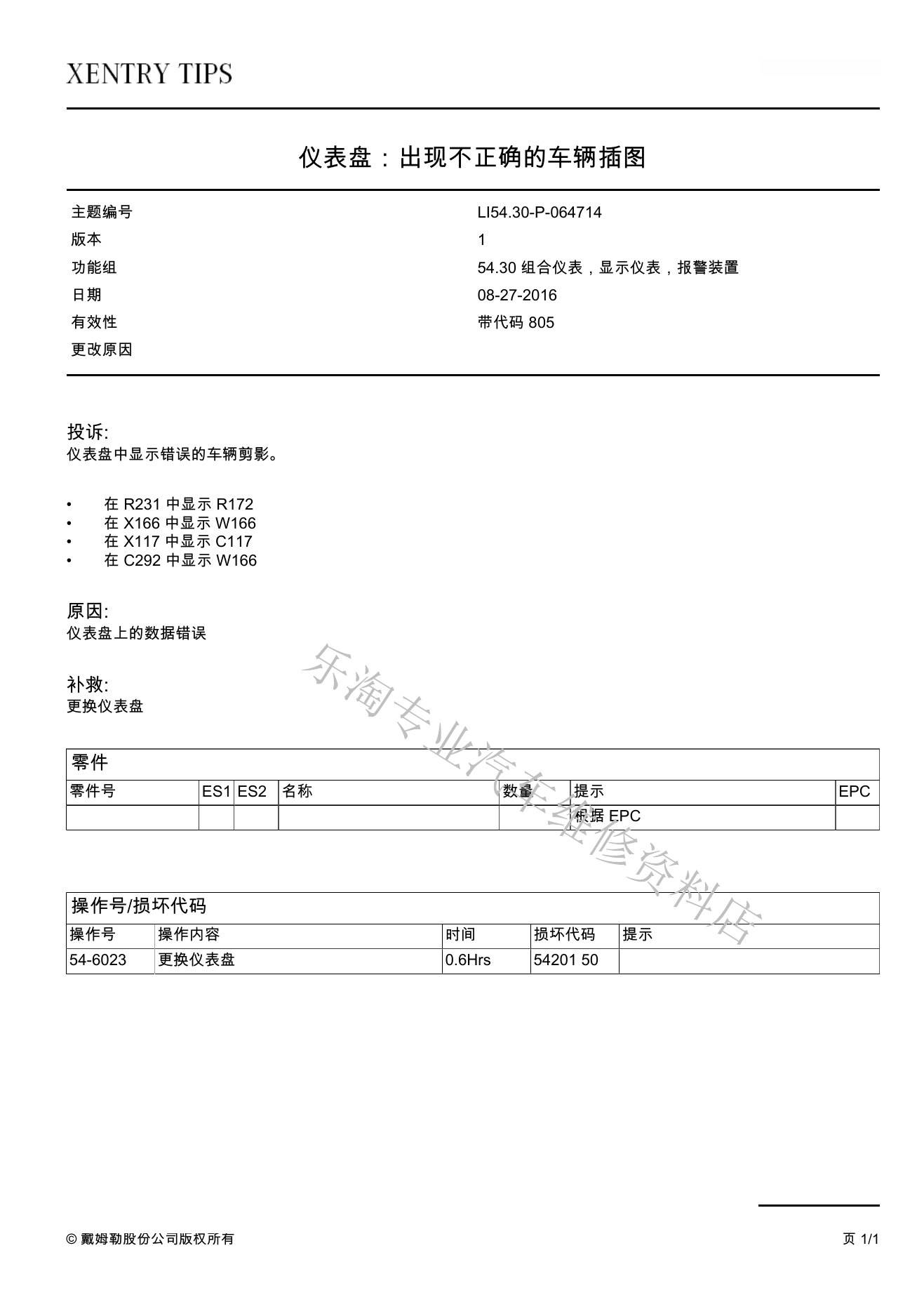

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
