本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI54.21-P-064100，版本2 |
|---|---|
| 功能组 | 54.21 控制单元/模块 |
| 日期 | 2016-08-27 |
| 适用范围 | 所有 MFA 型号系列的车辆 (BR117、BR156、BR176、BR242、BR246)，带 7G- DCT 变速箱 724.0，带变速箱控制单元 VGS2： VGS2 变速箱控制单元可通过快速测试中的以下编号识 别：梅赛德斯-奔驰硬件编号：005 446 36 10 或 005 446 37 10 车辆生产月份晚于 2013 年 12 月（首次使用 VGS2） 车辆的装备代码为 804、805 或 806 |
一、故障现象与投诉条件
要时，快速测试中
障代码。
无法进行变速箱基本调试。
障细节：条件
不正确”（附件中的示例）。
附件
文件 描述
障信
息
障信
息
二、原通告列出的可能原因
三、检查与补救步骤
四、控制单元与故障代码
障文本
N15/13 - 双离合器变速箱的电
置 (双离合器变
速箱（DKG）) (DCT)
051300 启动许可未下达。 _
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
操作号与损坏代码
容 时间 损坏代码 提示
27-4981 更换阀体 1.7Hrs 54553 81

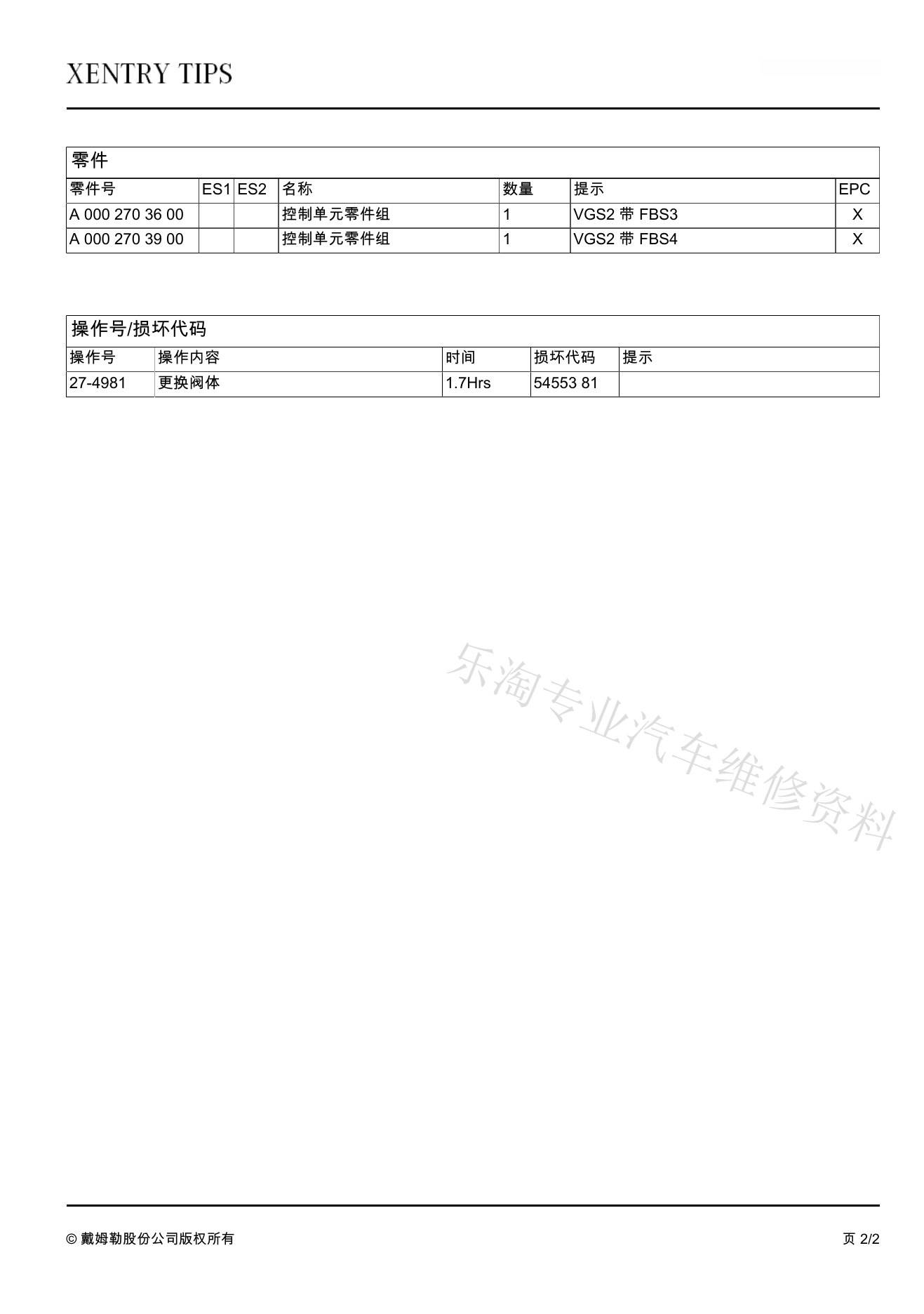

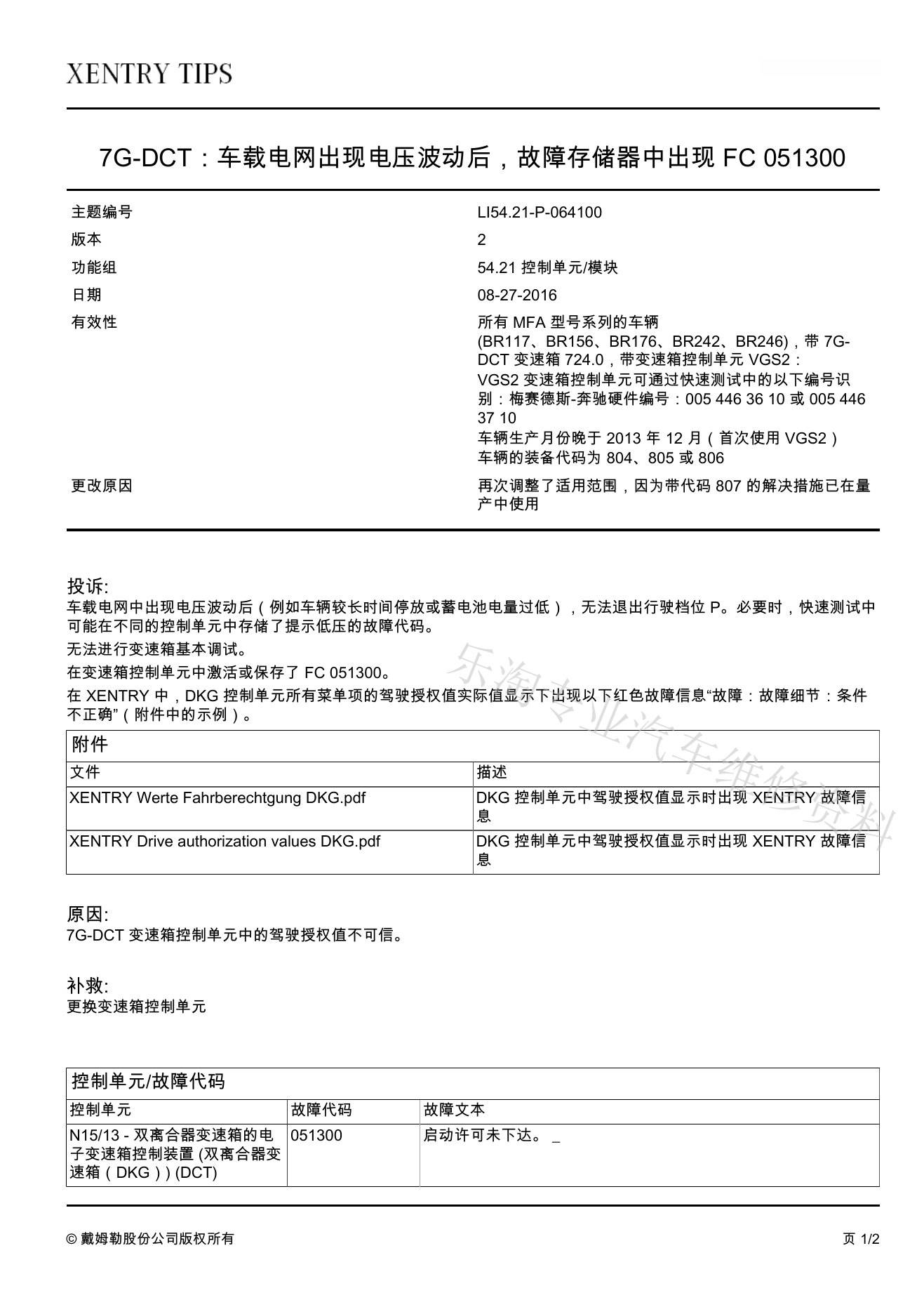

6、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
