奔驰底盘异响与振动诊断：复现条件、频率阶次、NVH工具与Chassis Ear

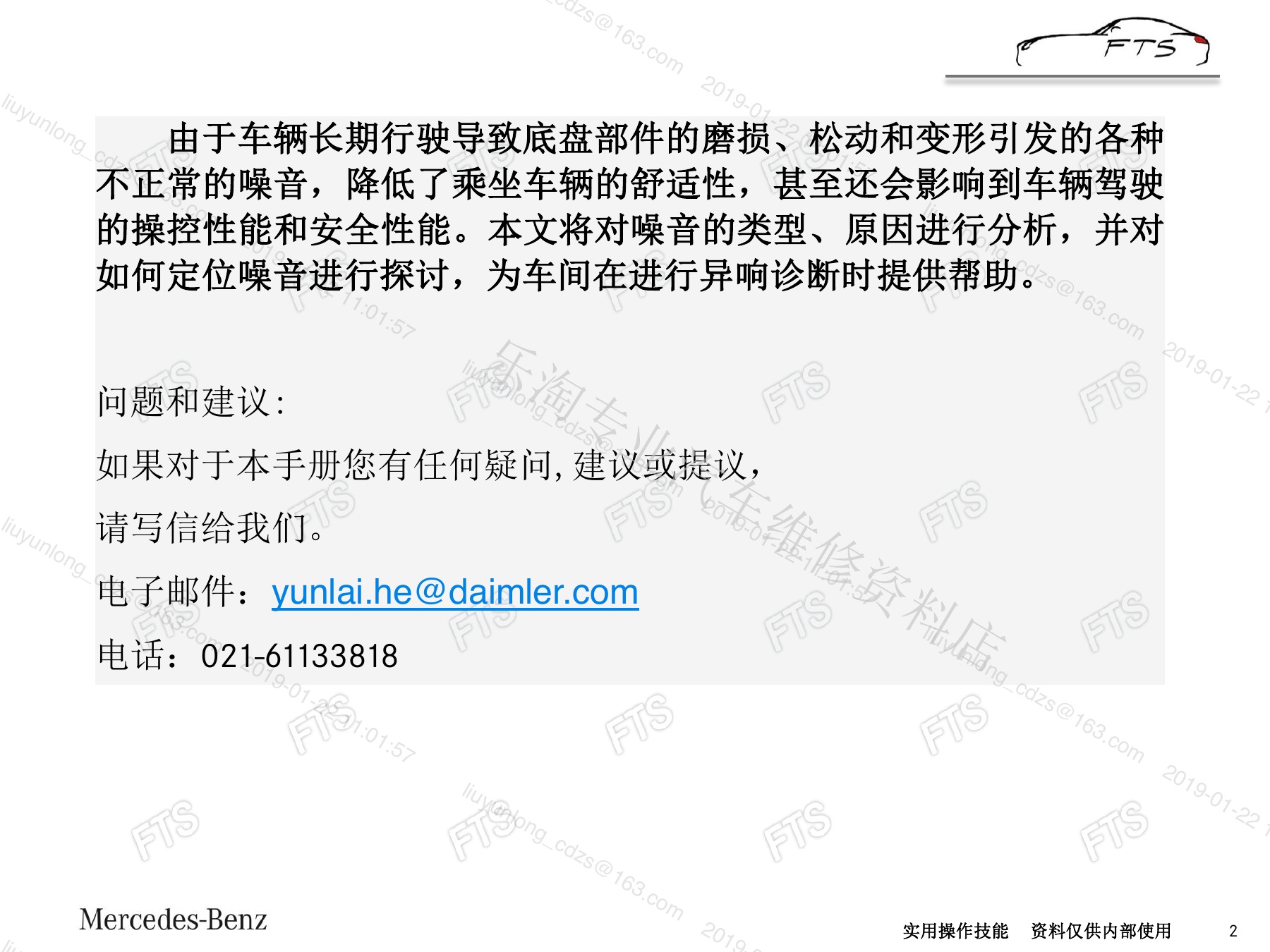

异响和振动诊断的关键不是先猜零件，而是把客户描述转换成可重复的工况，再区分声源、传递路径和车身响应。两份原资料分别讲频率、阶次和测量工具，以及底盘噪音的路试、分区和STEELMAN Chassis ear定位方法。

一、声音、噪音与振动的基本特征

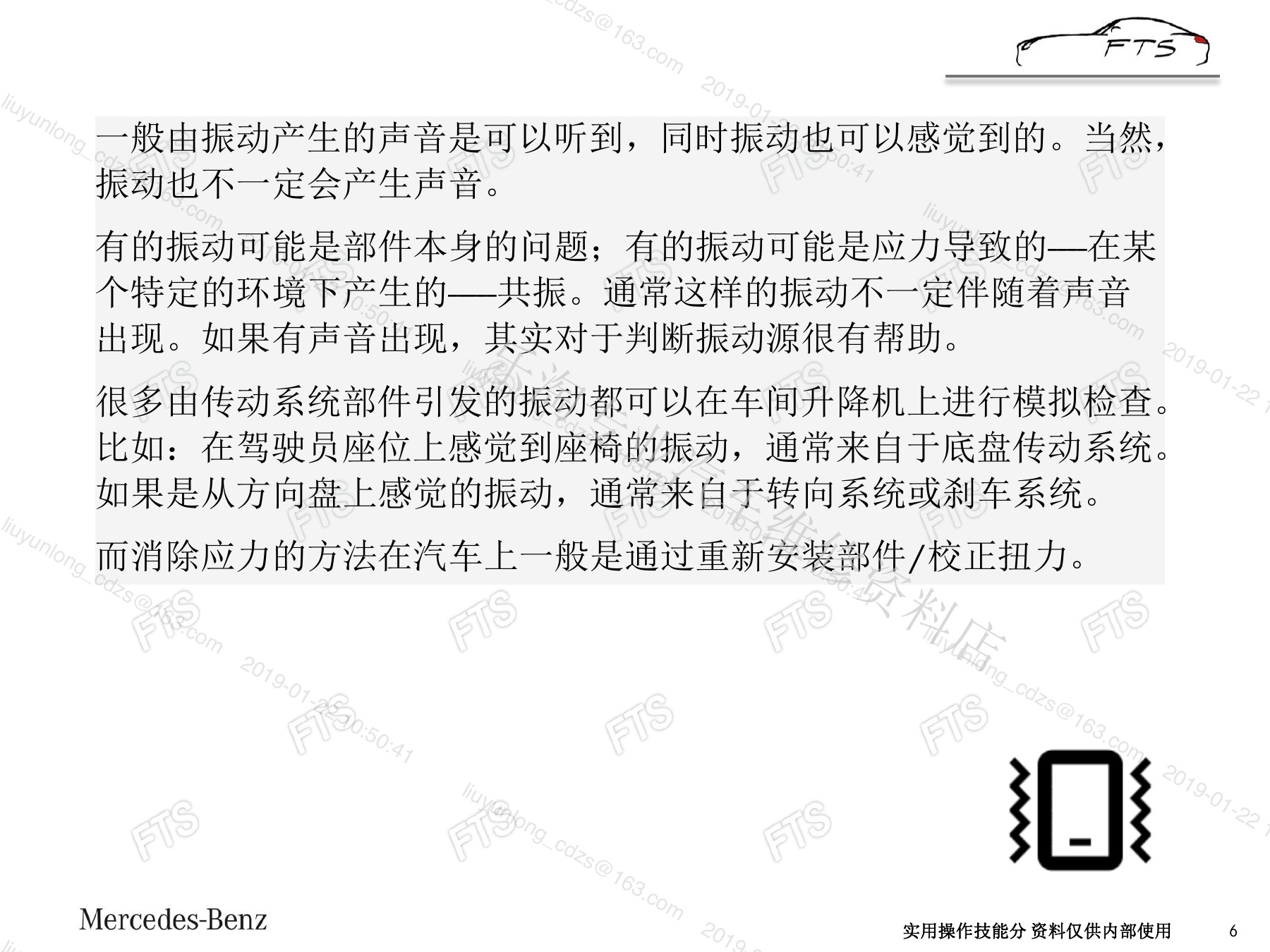

声音以频率、幅值和时间变化描述，振动还要关注阶次和方向。转速相关、车速相关、路面相关及温度相关现象应分开记录，不能只用“嗡嗡声”或“咯噔声”作为诊断结论。

二、复现条件、传递路径与案例分析

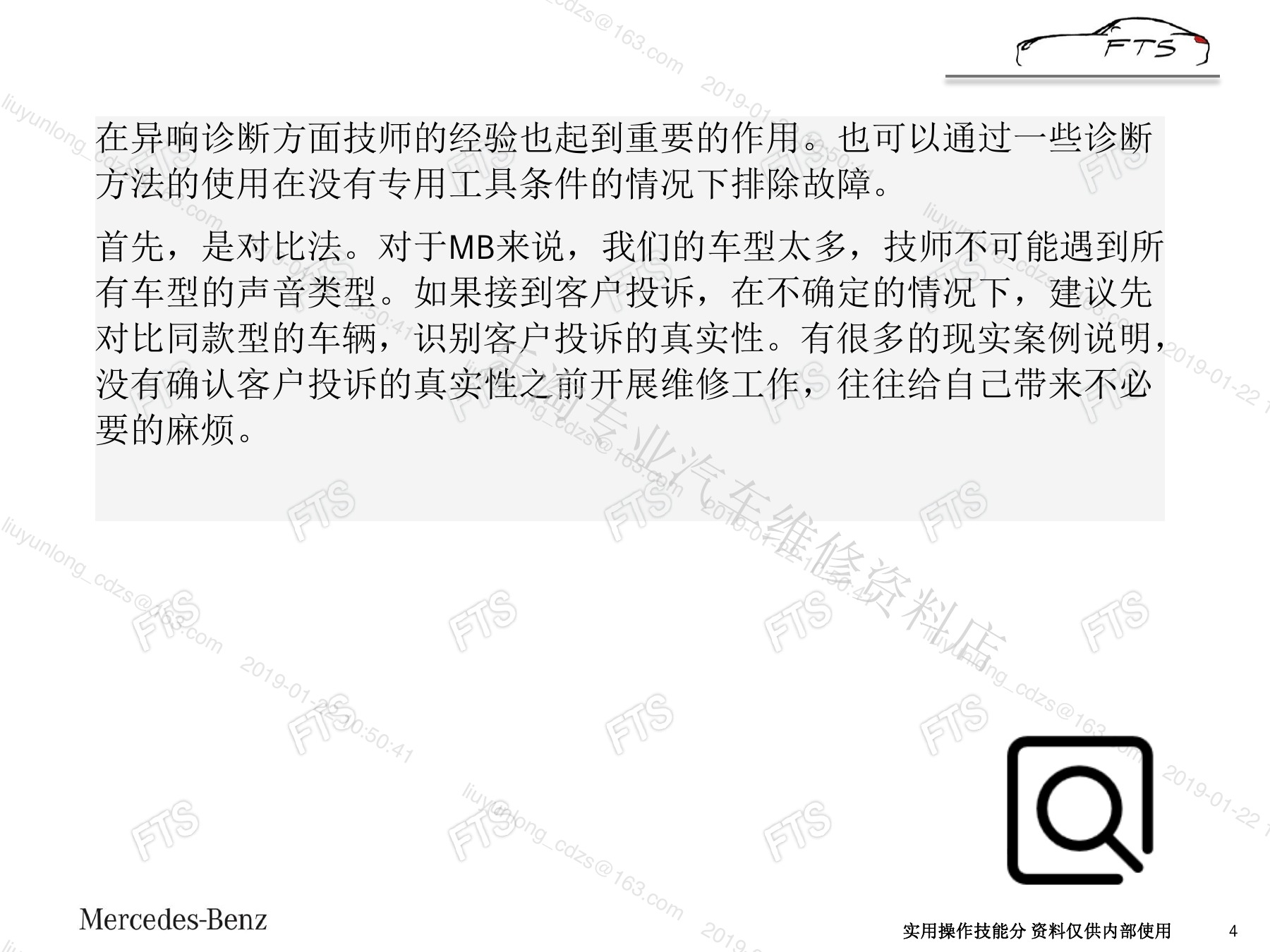

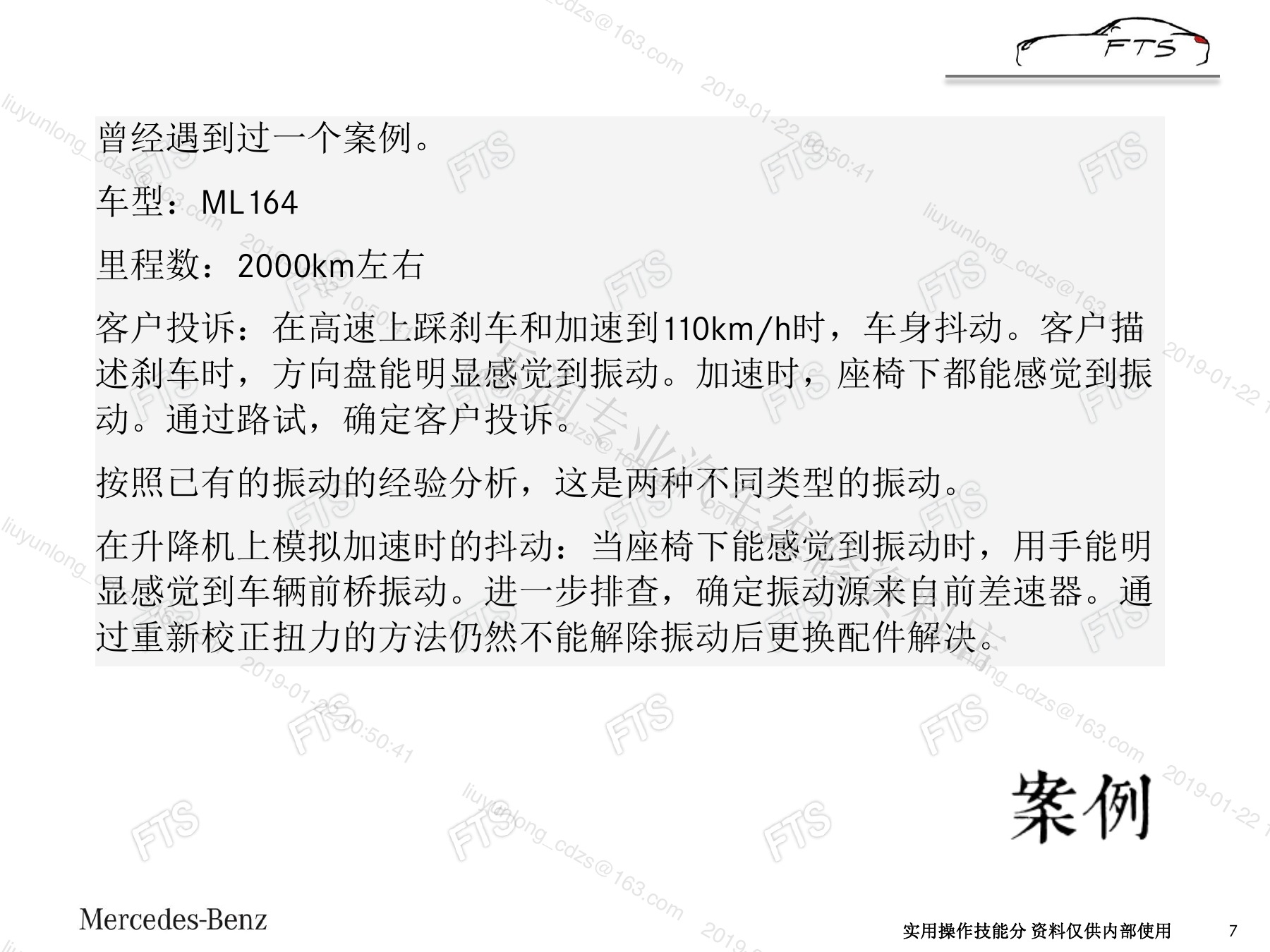

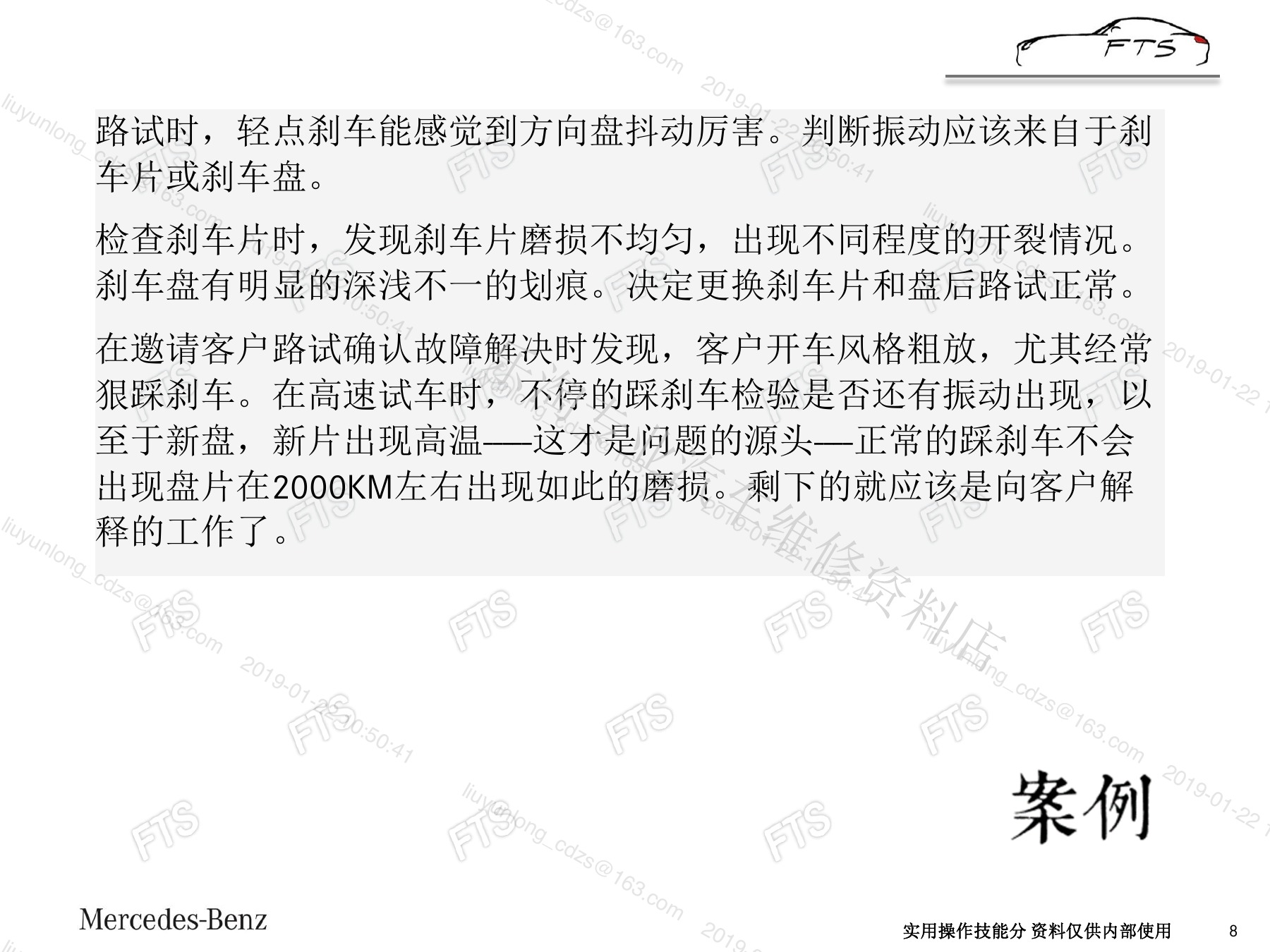

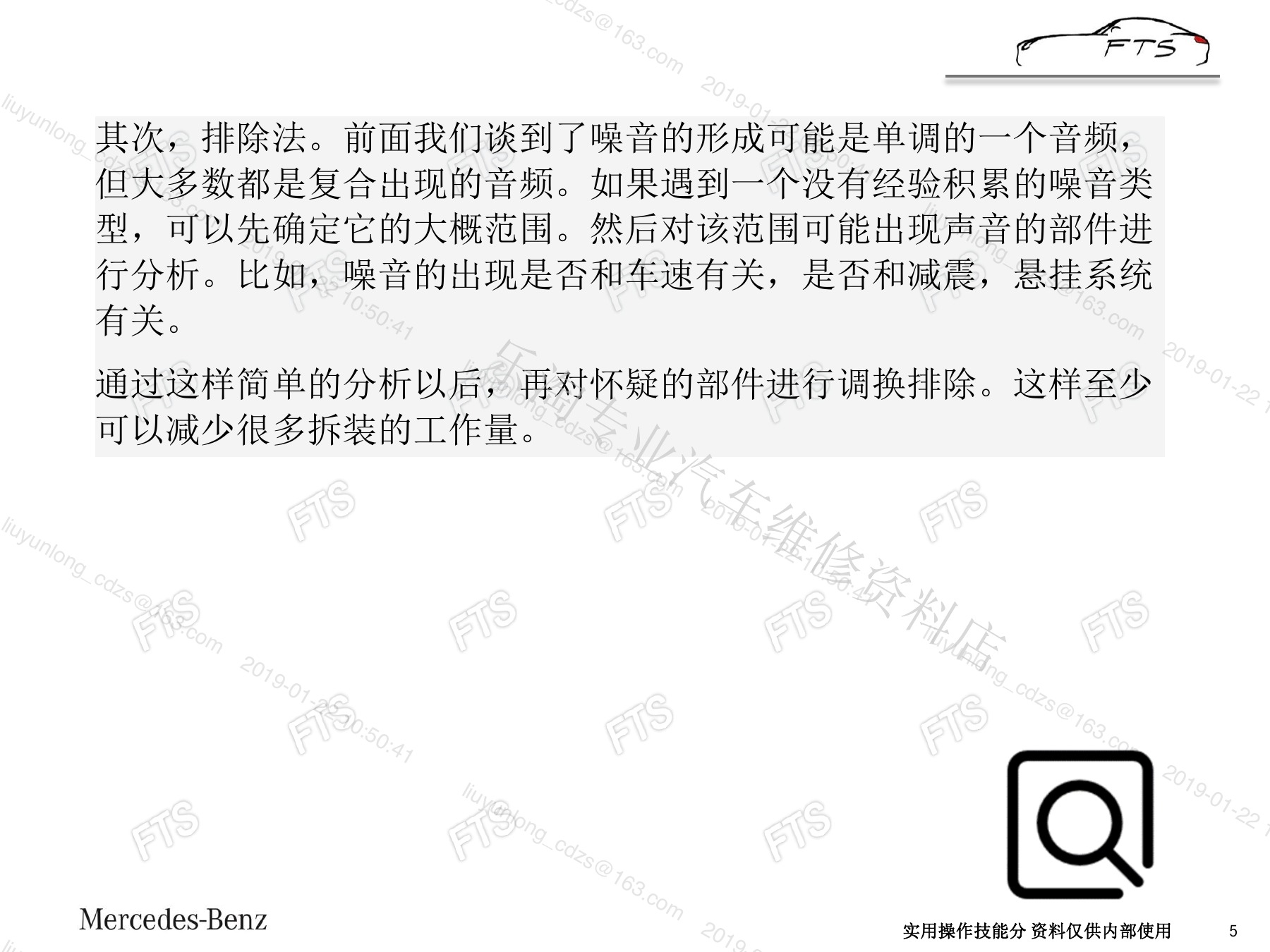

记录车速、挡位、发动机转速、载荷、转向、制动、路面和温度，使用对比路试改变单一条件。案例说明同一种主观声音可能来自发动机、传动、底盘或车身共振。

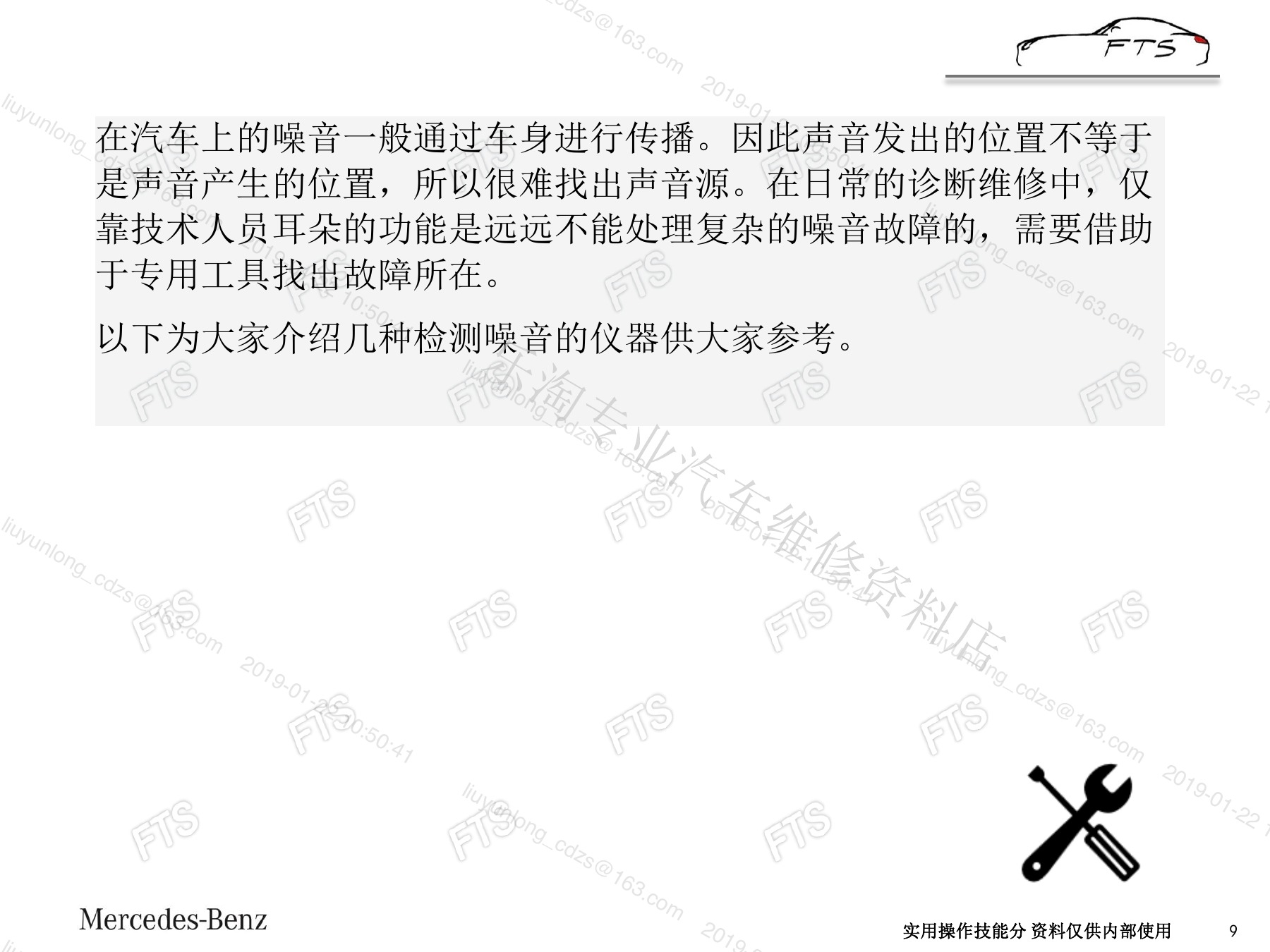

三、NVH工具、频率采集与阶次判断

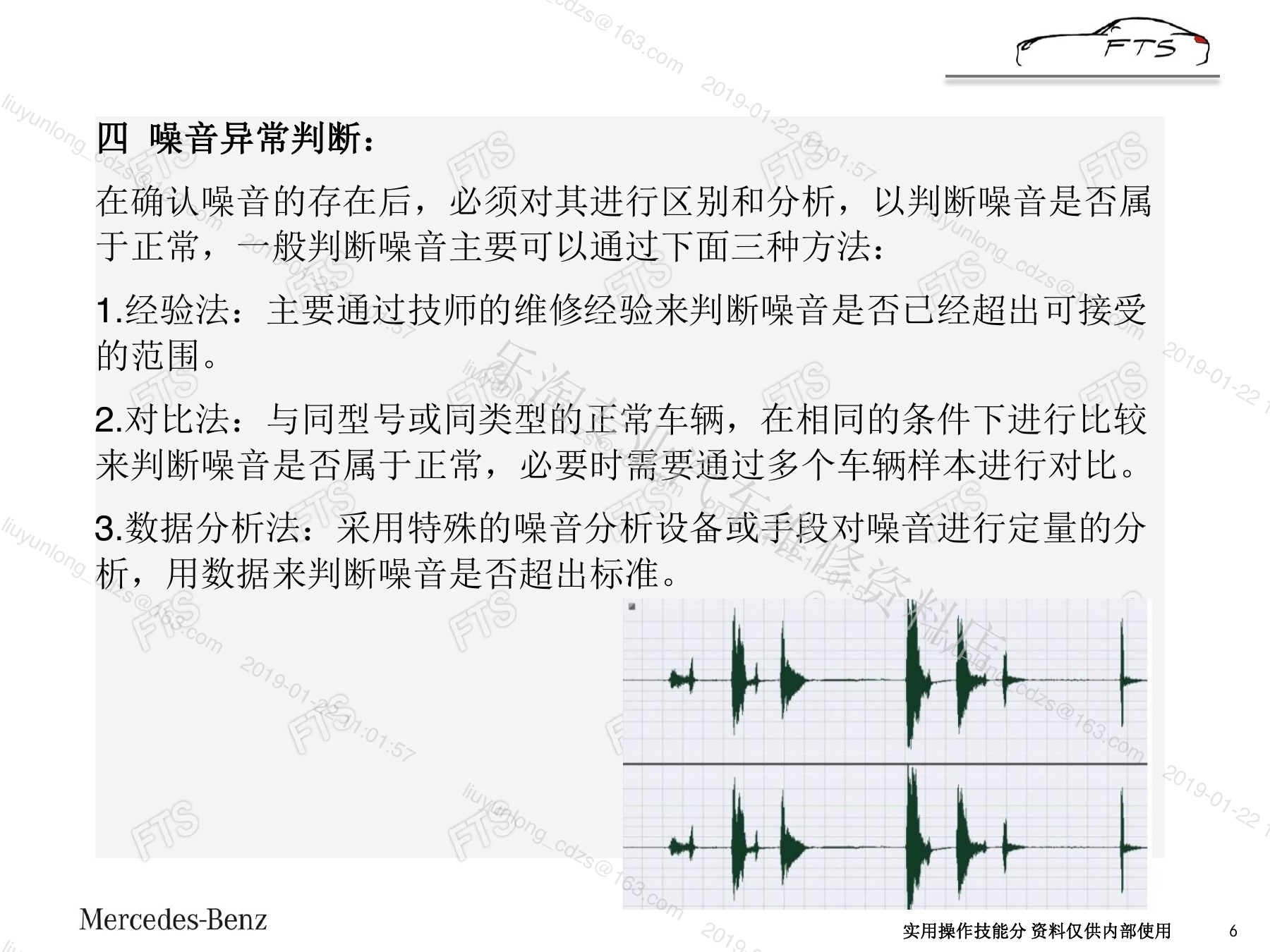

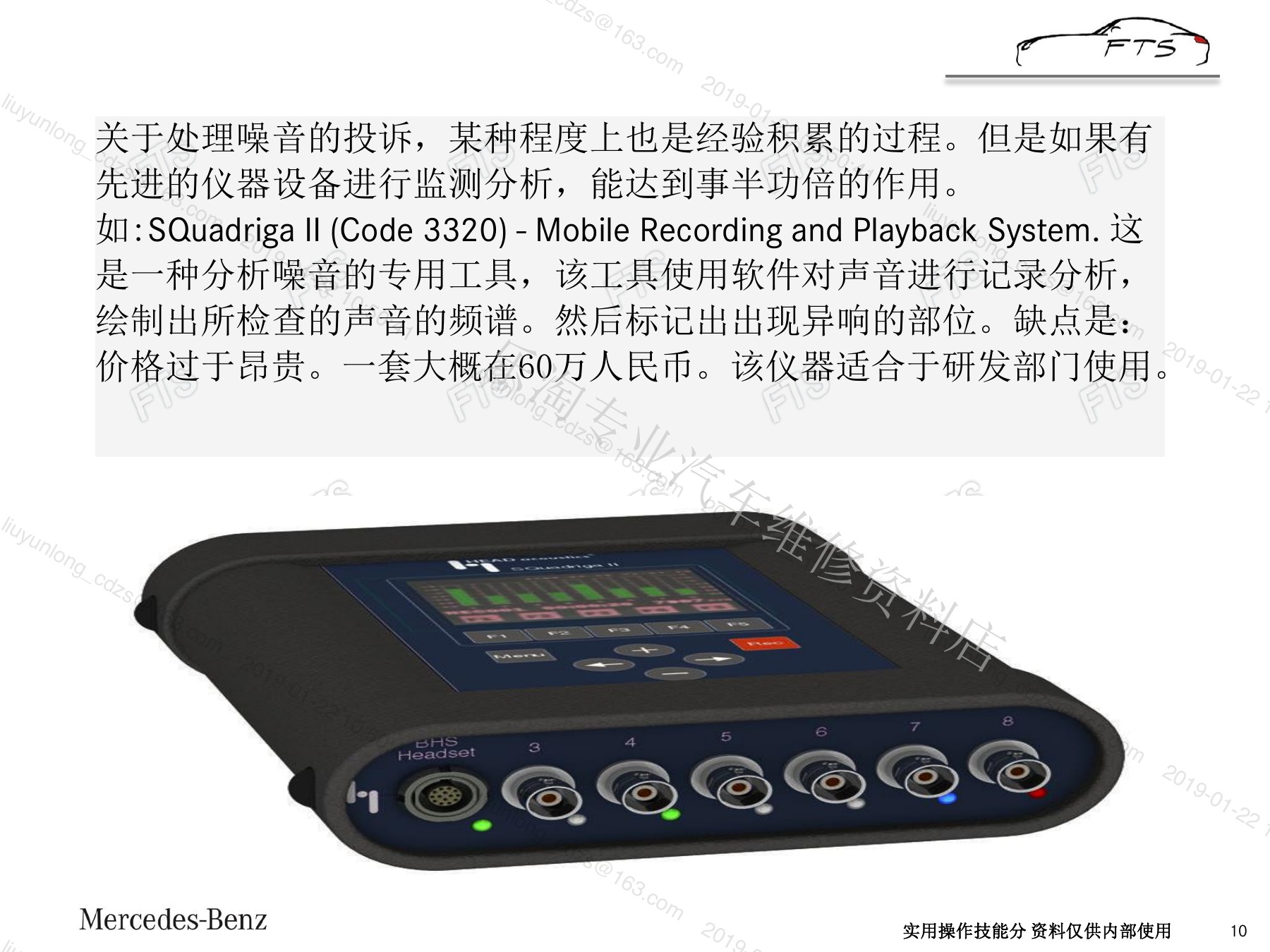

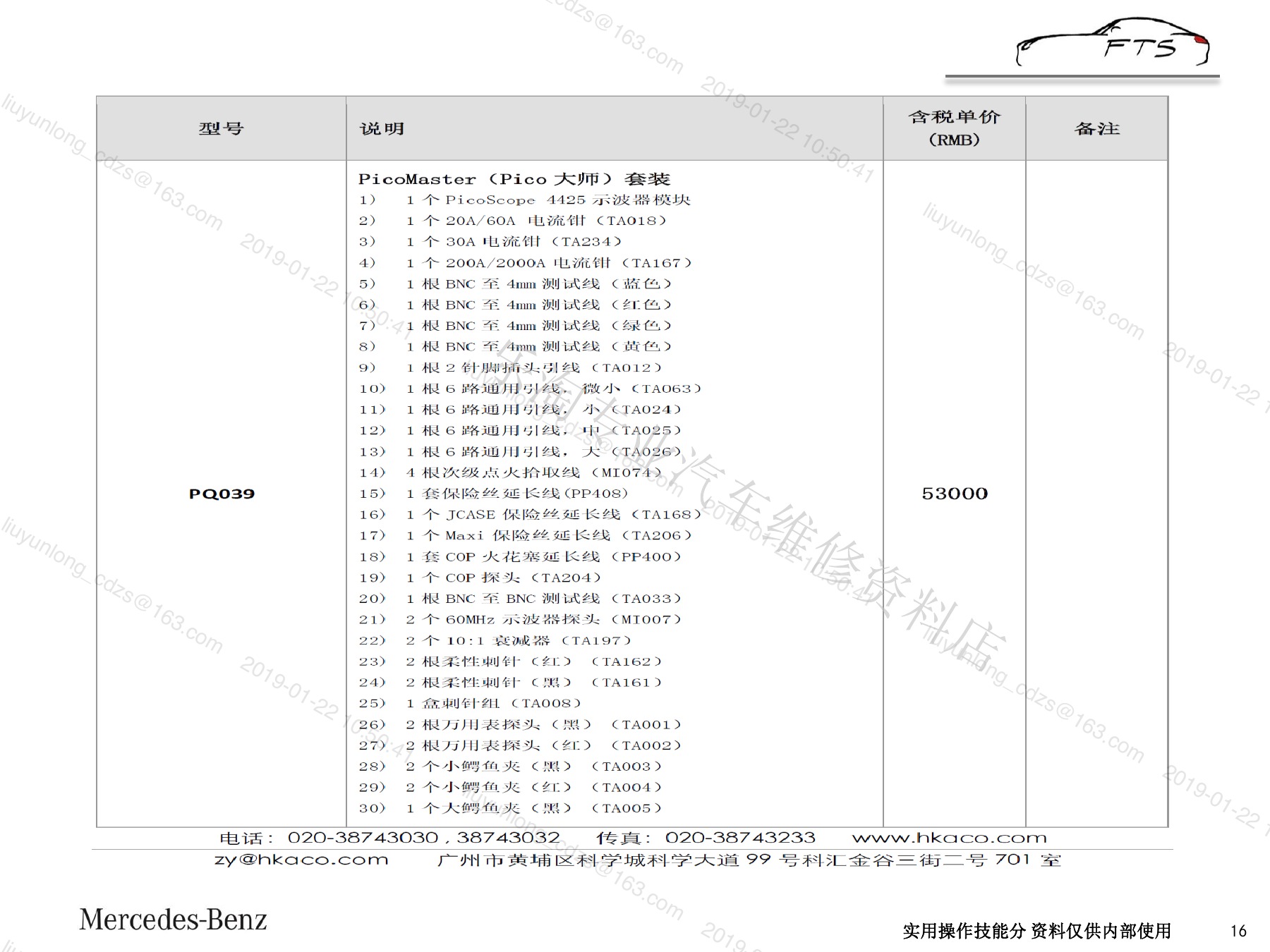

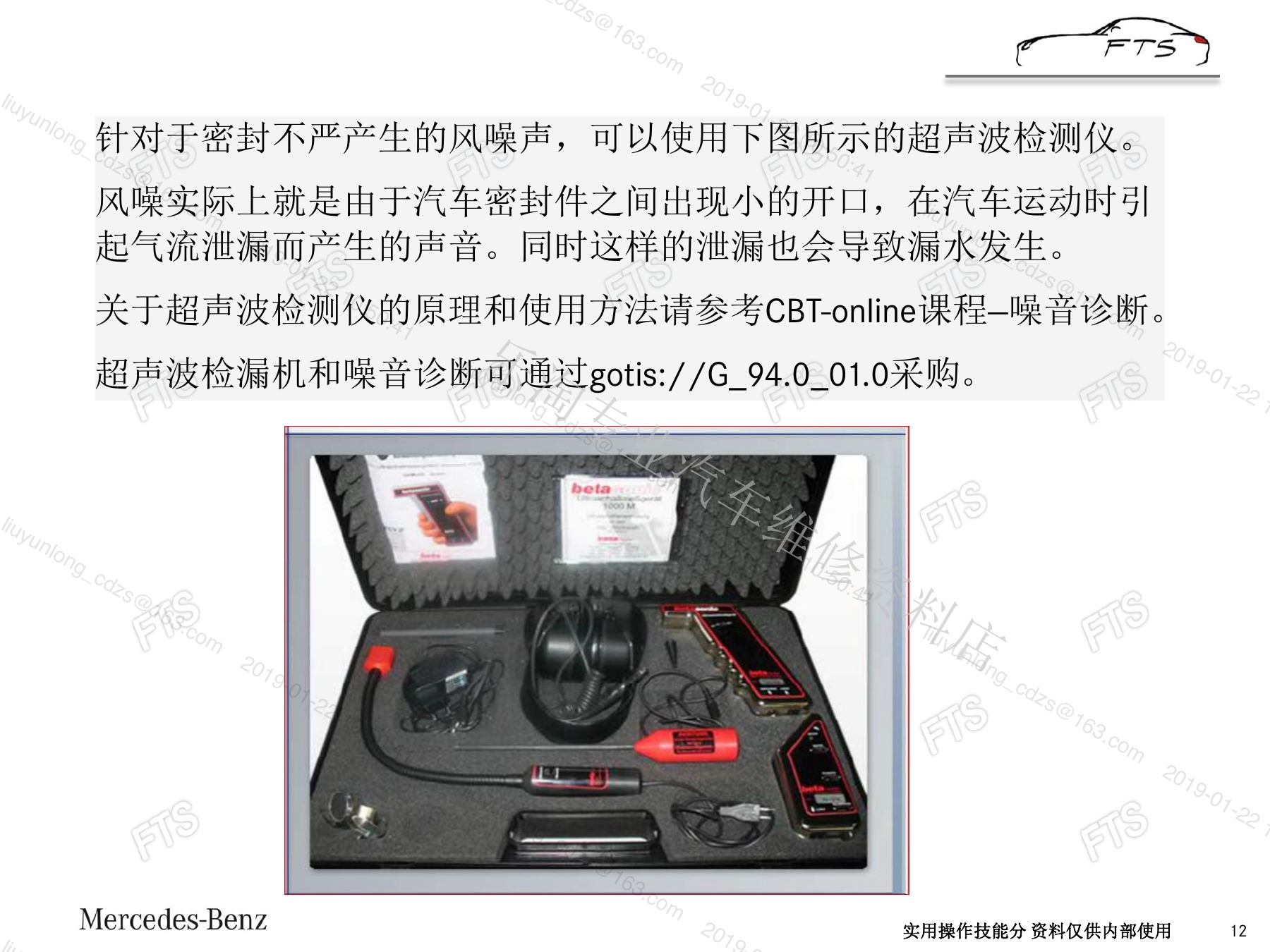

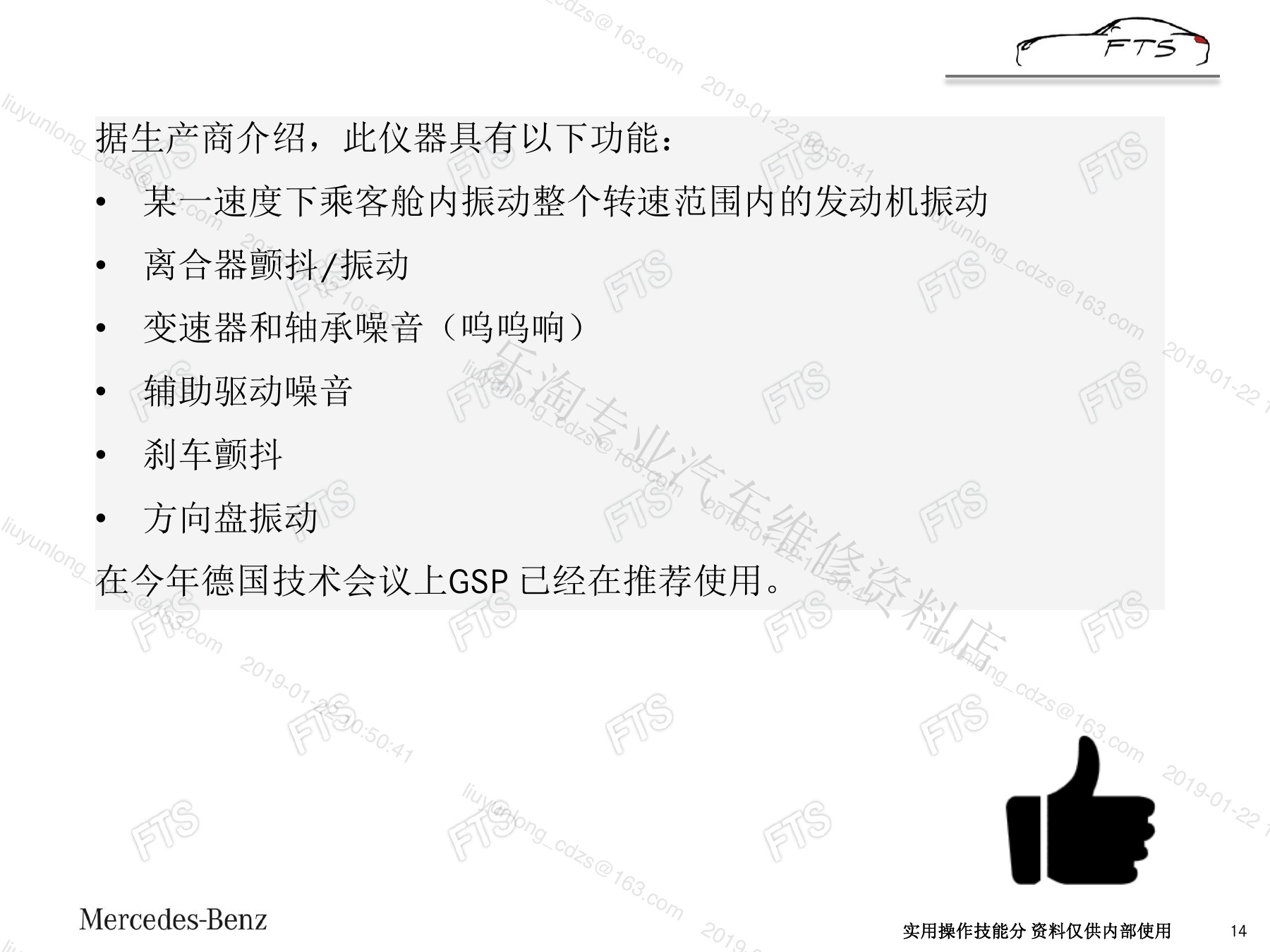

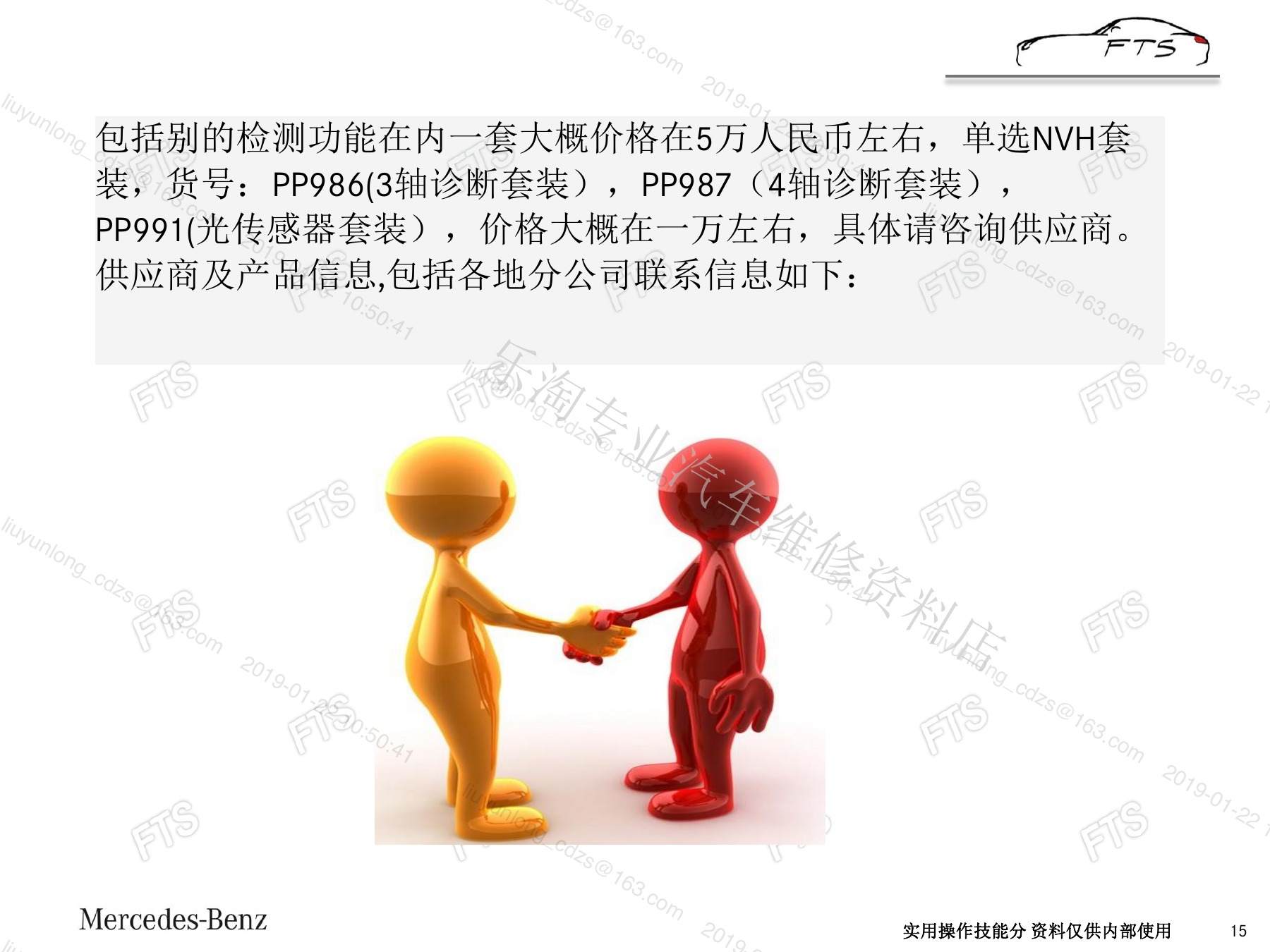

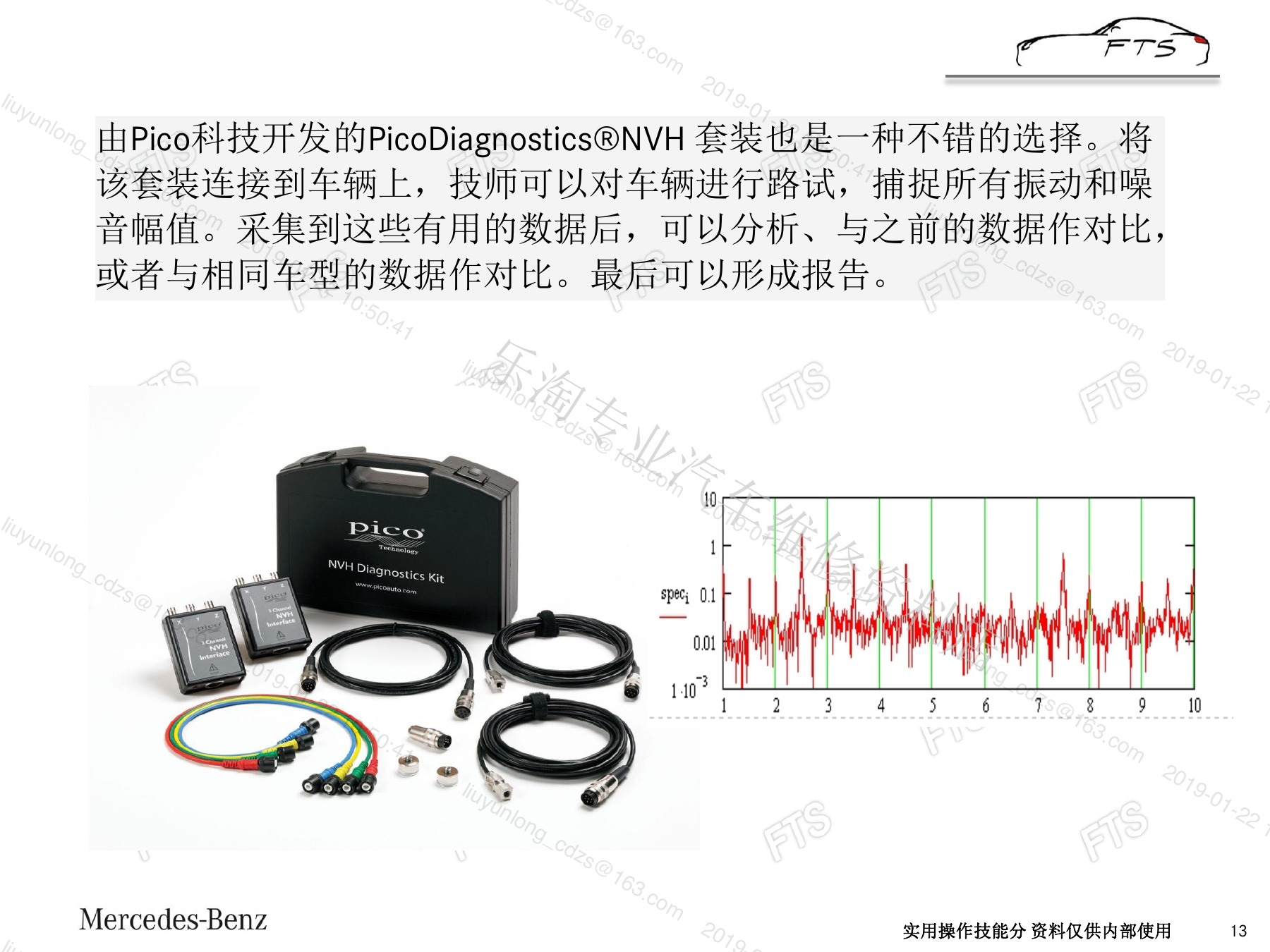

听诊器、无线拾振器、NVH分析仪和频率记录工具各有适用范围。传感器位置和方向必须固定，采集时标记工况，再用频率、阶次和相位变化定位，而不是仅看峰值大小。

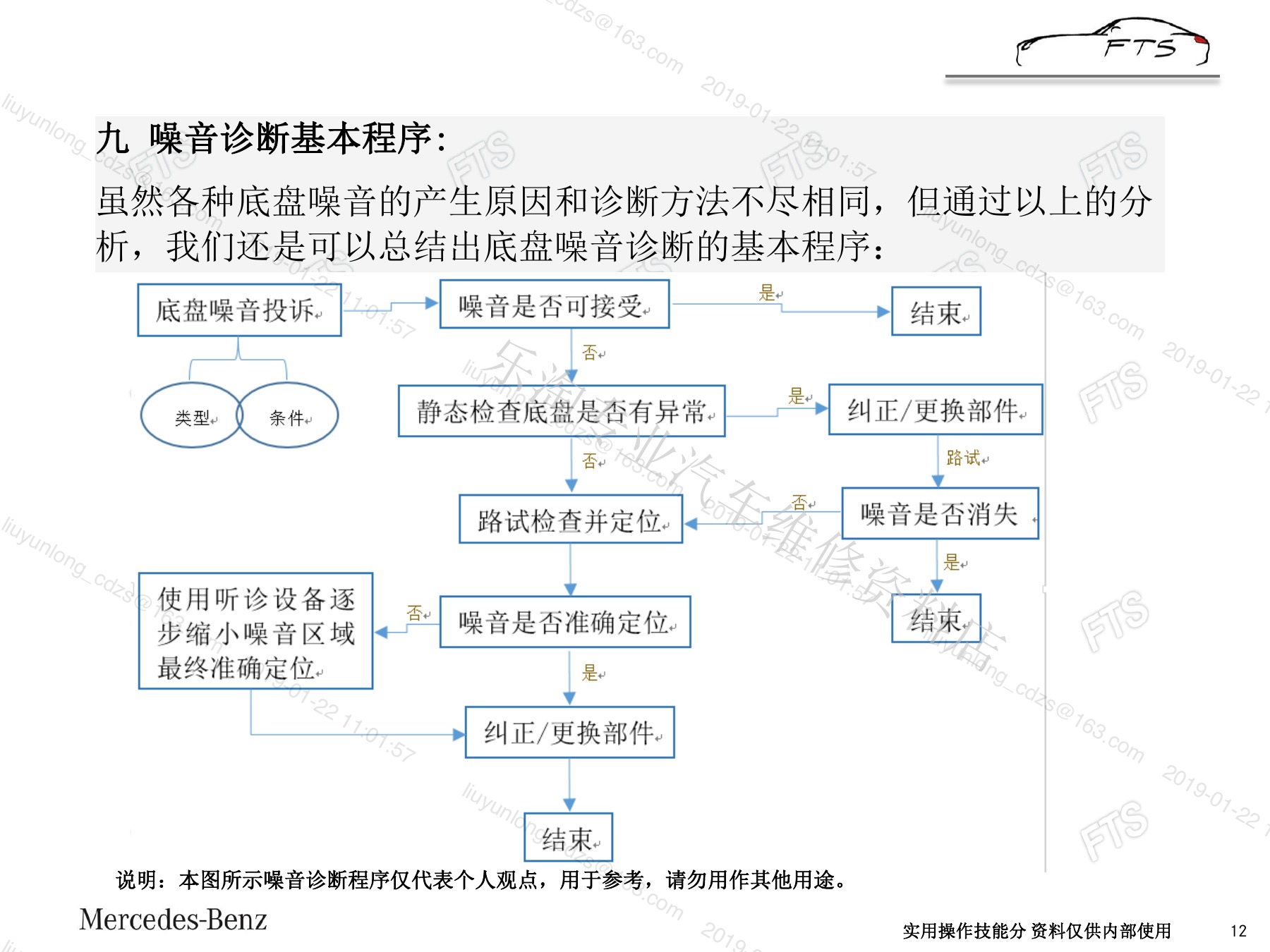

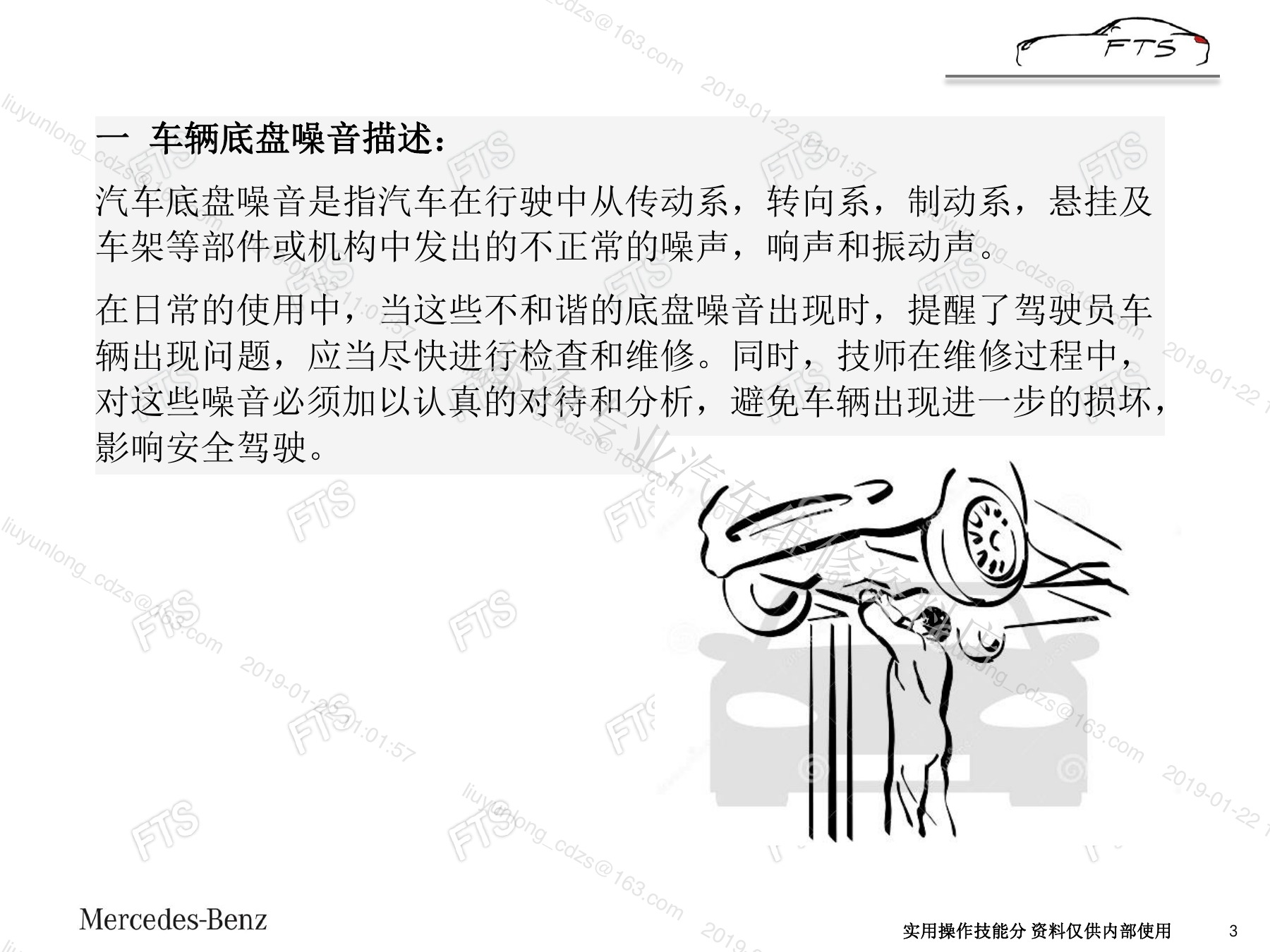

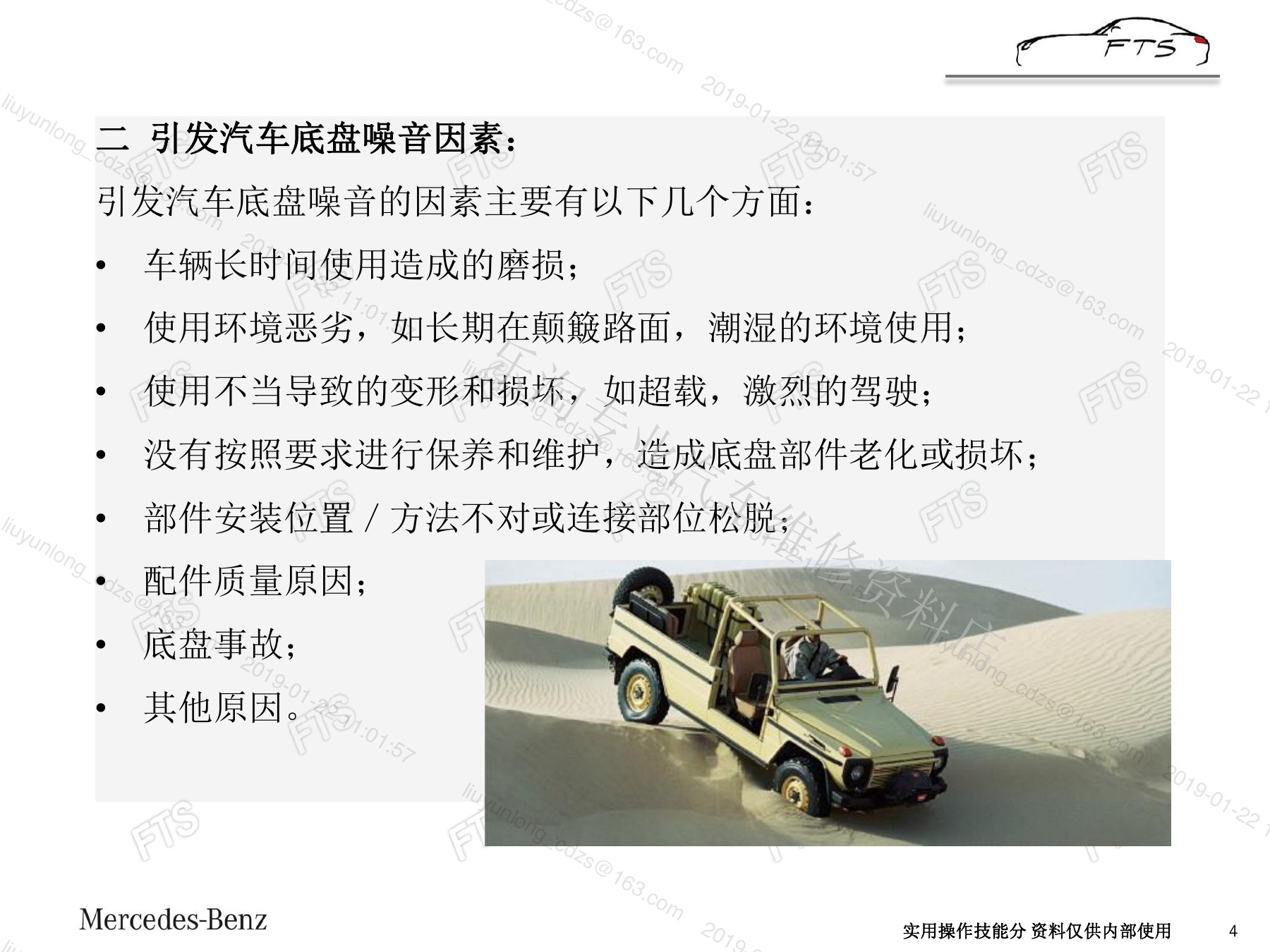

四、底盘噪音的路试与分区检查

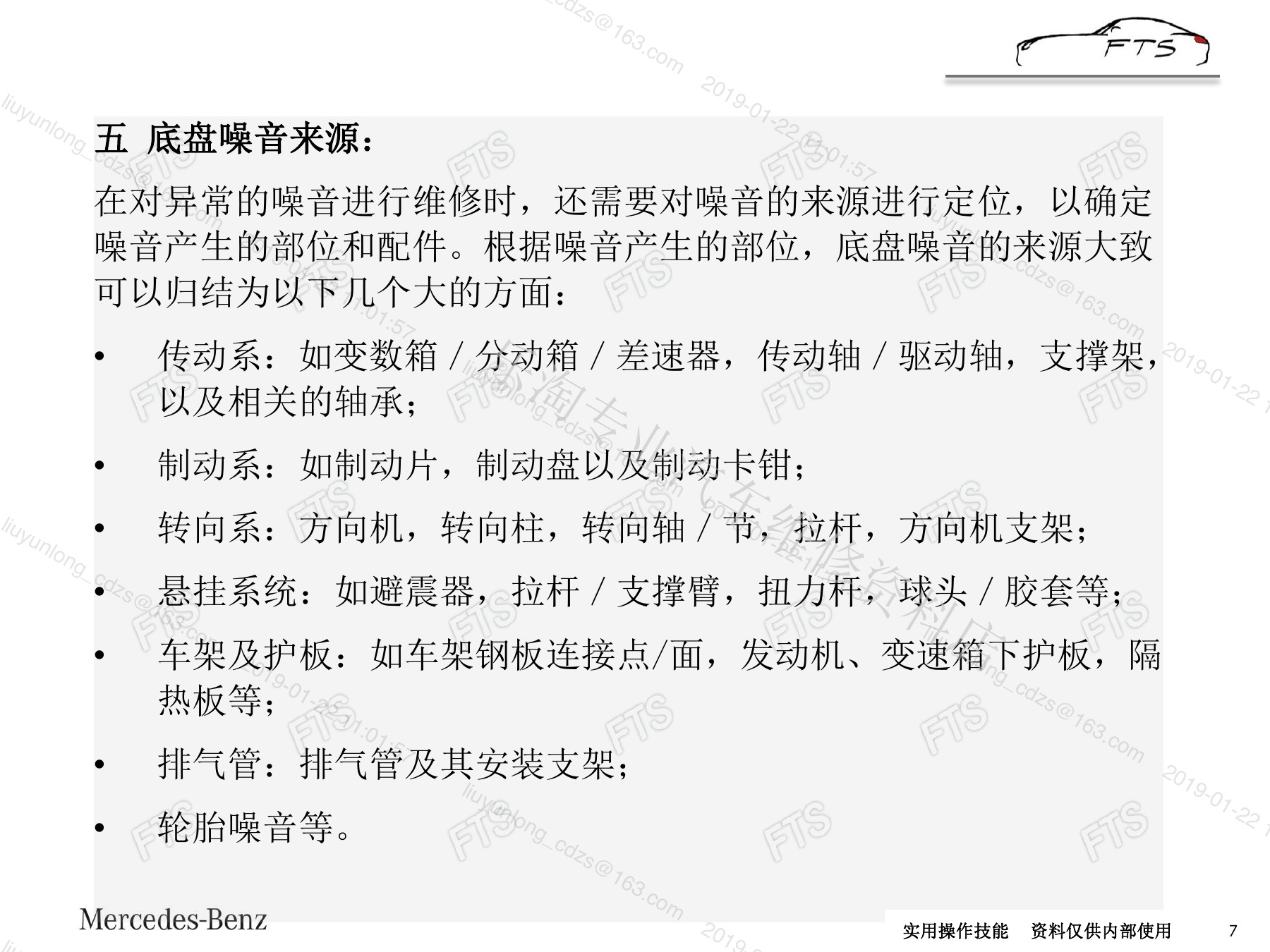

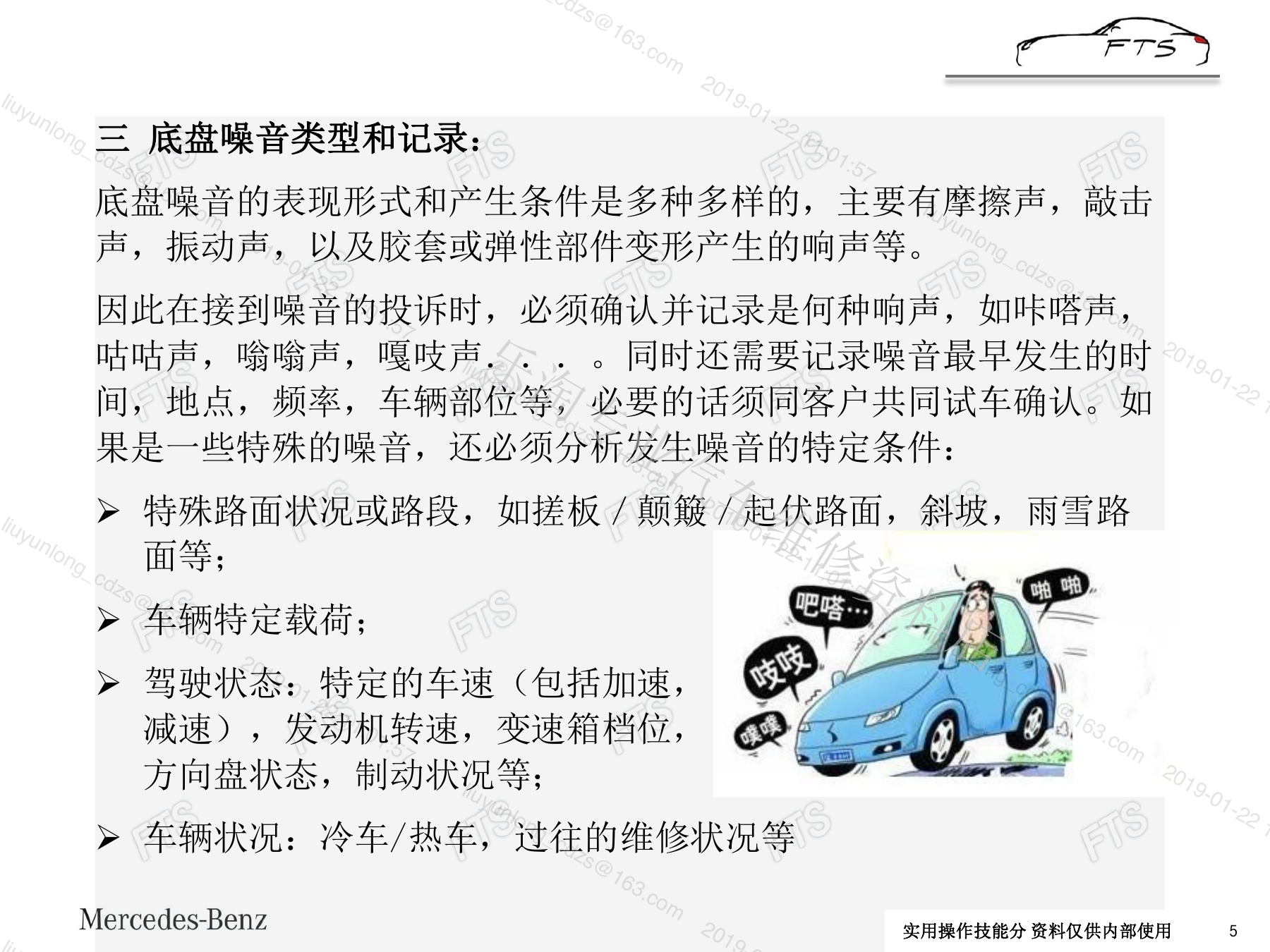

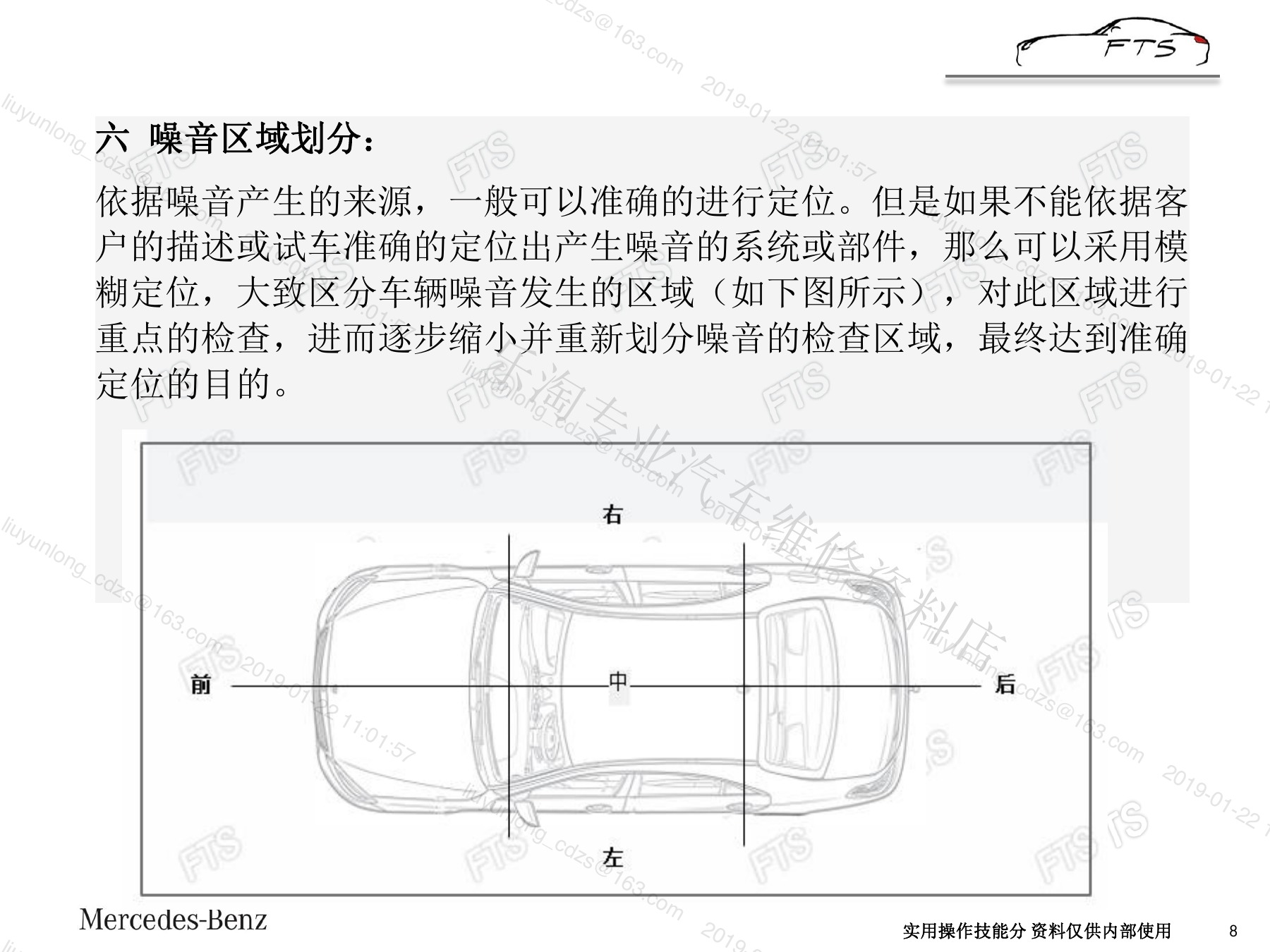

先确认客户抱怨，再按轮胎车轮、悬架、转向、制动、传动和车身固定点分区。举升检查不能完全替代负载路试，必要时通过改变载荷、转向角和制动力复现。

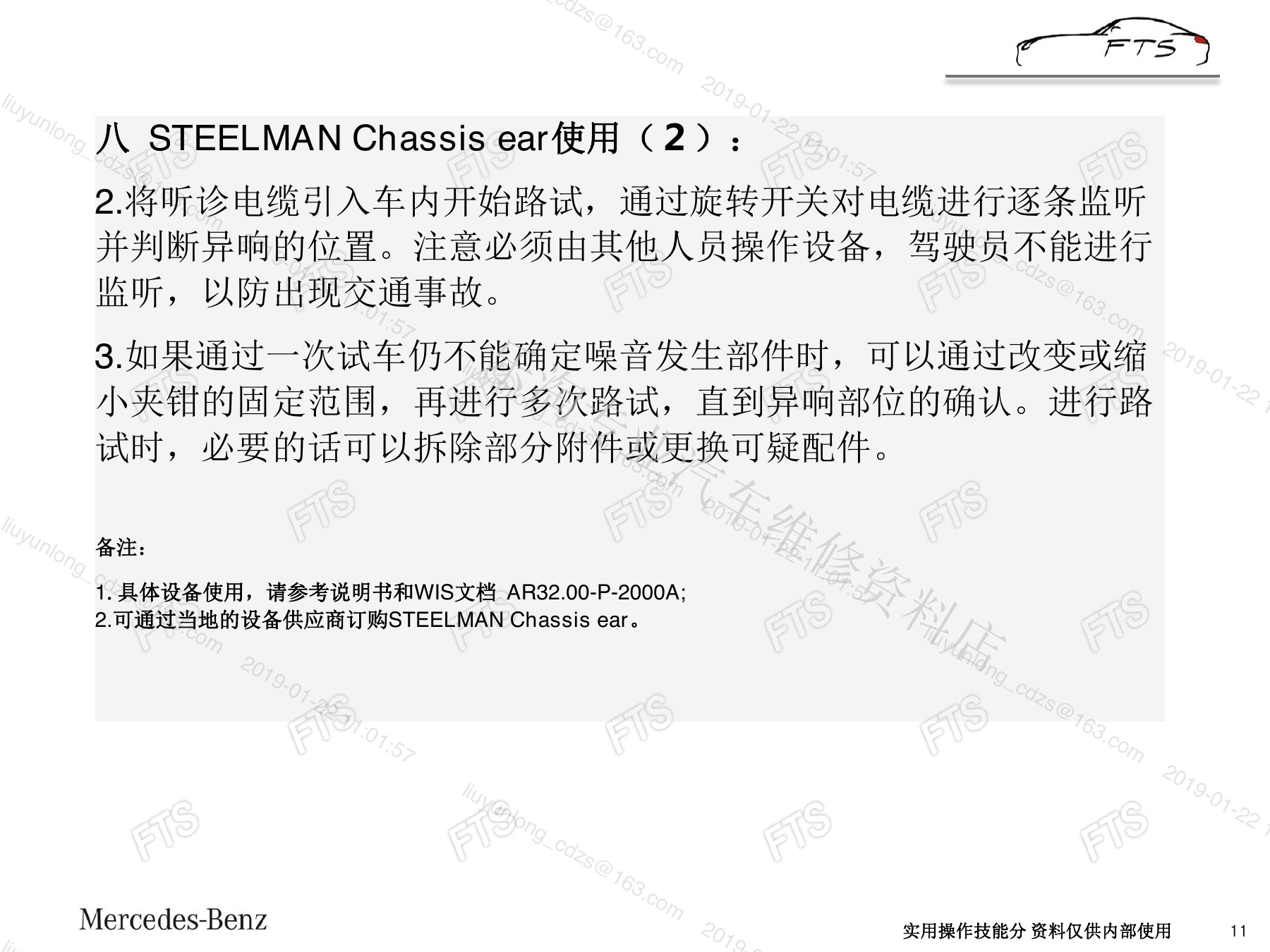

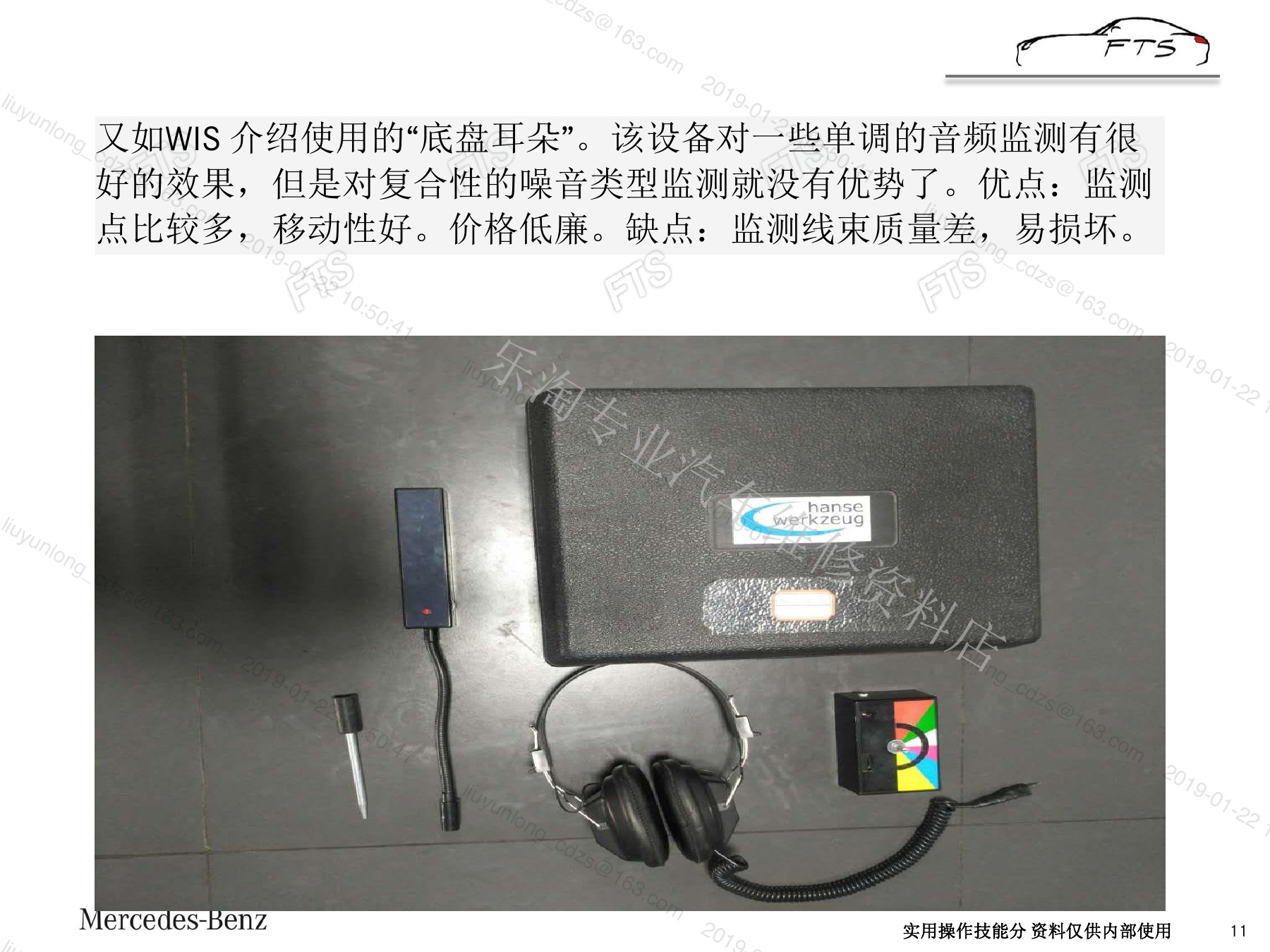

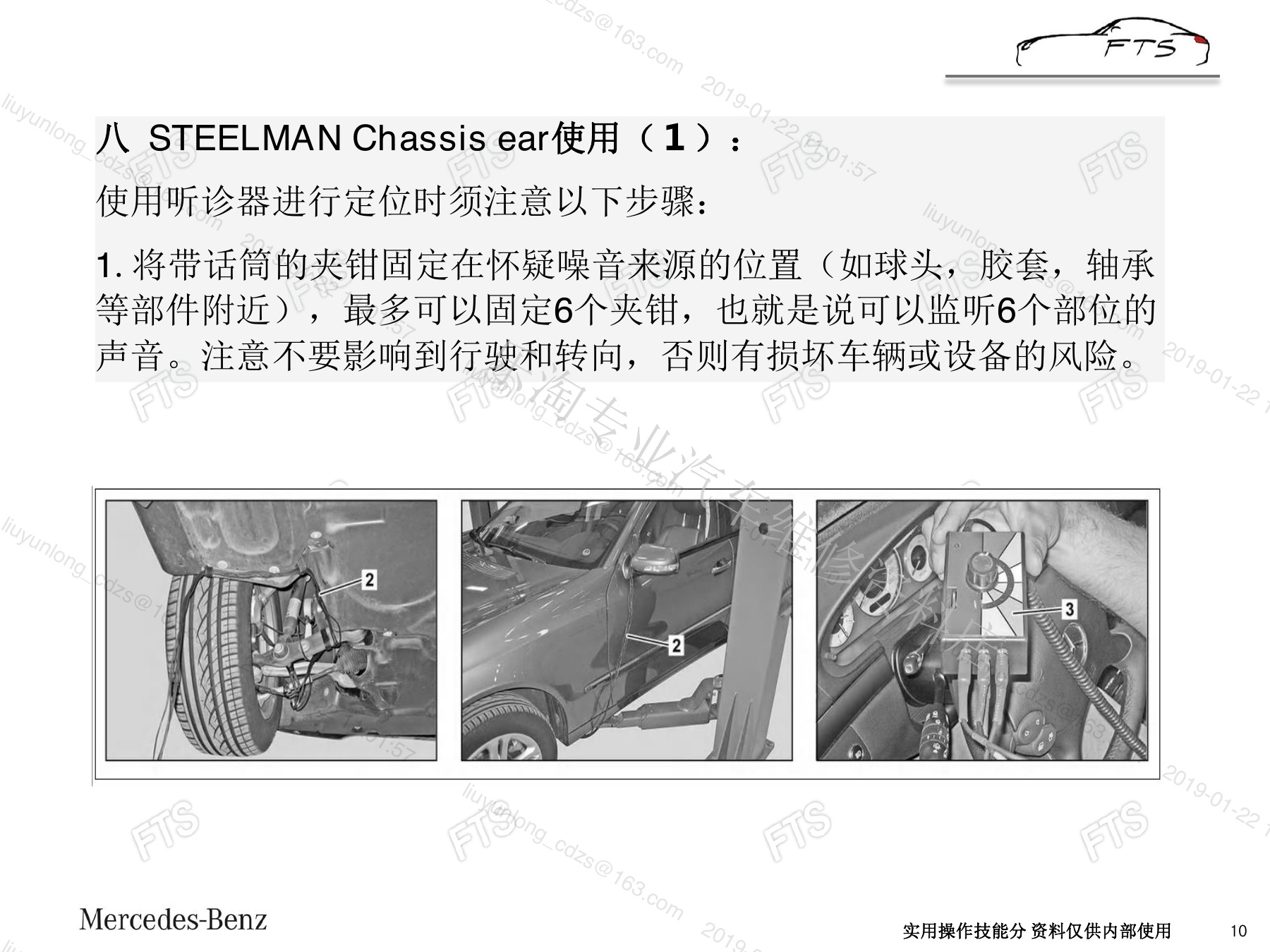

五、Chassis ear布点、比较与最终验证

多个拾音通道应布在怀疑部件及相邻对照位置，线束固定并远离旋转和高温部件。比较同工况幅值和声音特征，移动传感器逐步缩小范围；维修后按原工况复测。
