奔驰C218中央显示屏拆装：仪表台饰板、固定件与视频连接

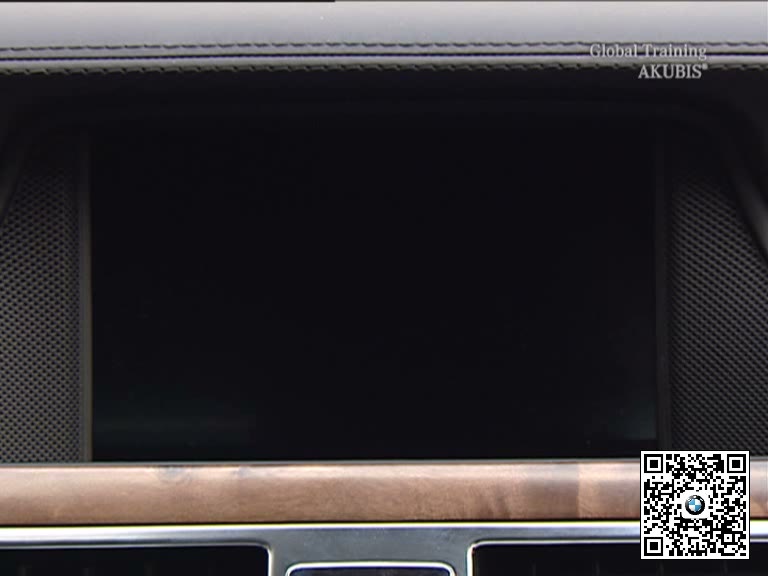

C218中央显示屏嵌入仪表台上部，拆装路径会经过中控饰板和出风口区域。显示屏故障也可能来自主机、视频线路或供电通信，因此应先完成诊断。

作业时要防止工具触碰仪表台表面，并避免在点火接通状态下反复插拔视频连接。

一、确认显示故障并保护仪表台

读取主机和显示系统故障，记录黑屏、闪烁或无背光的现象。关闭点火开关，对仪表台、方向盘和中控饰板进行保护。

二、释放饰板和出风口区域

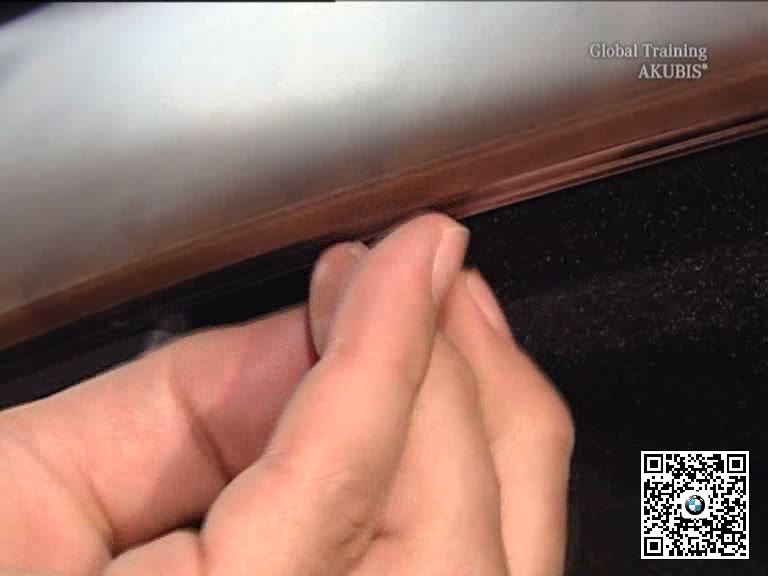

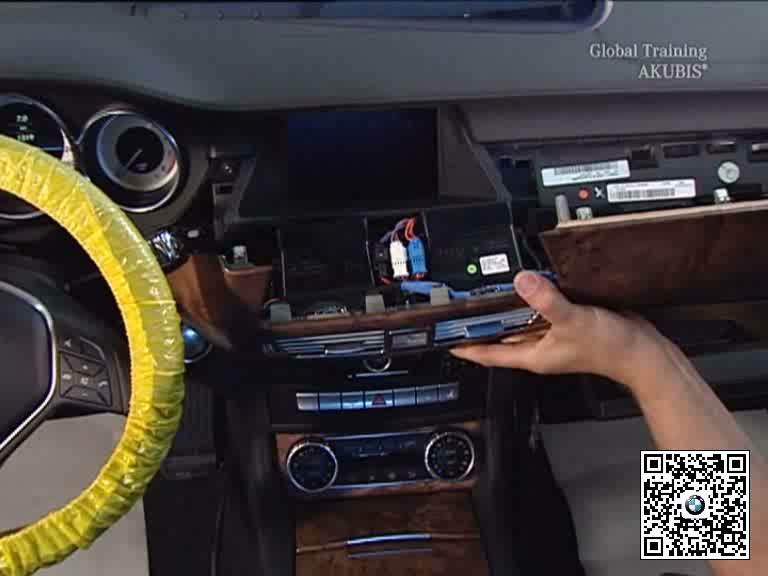

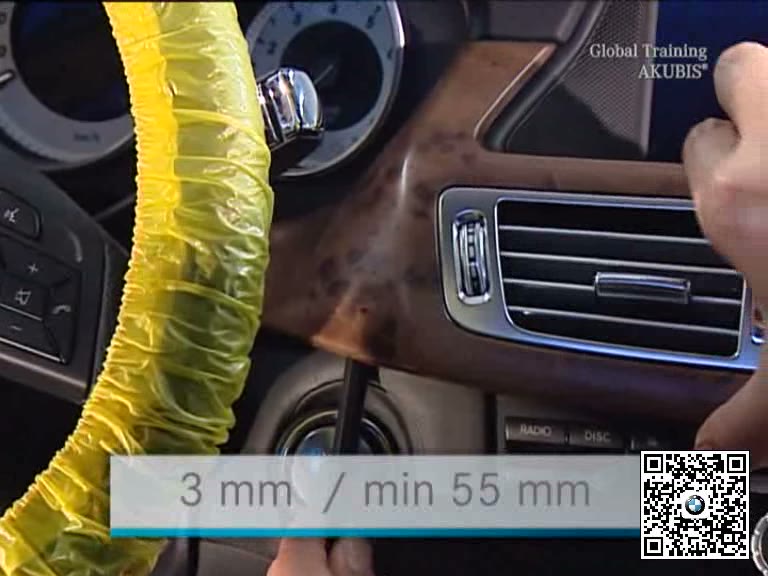

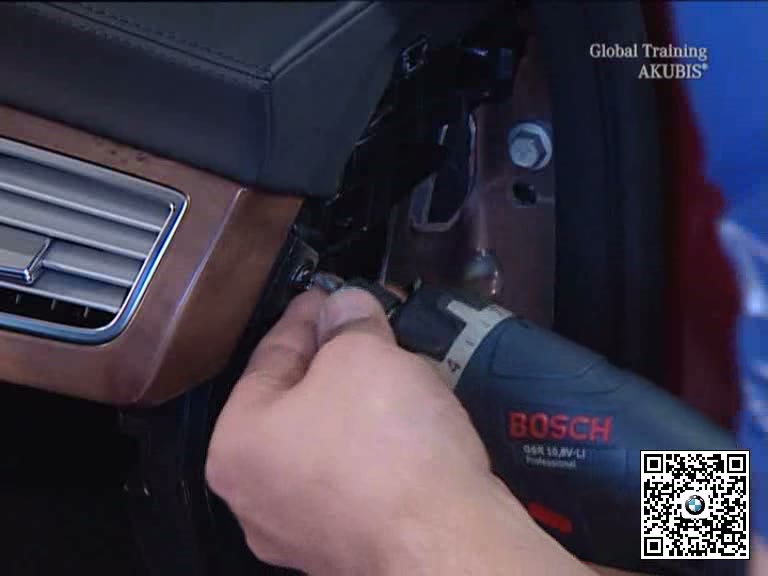

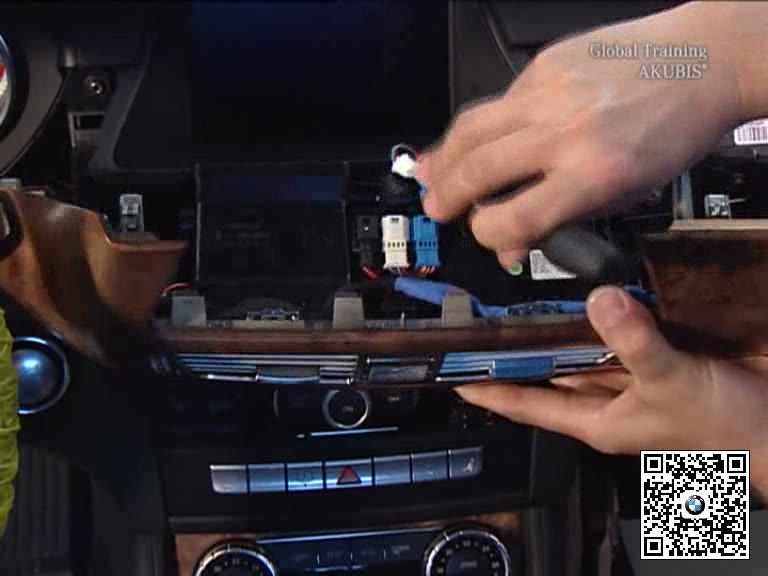

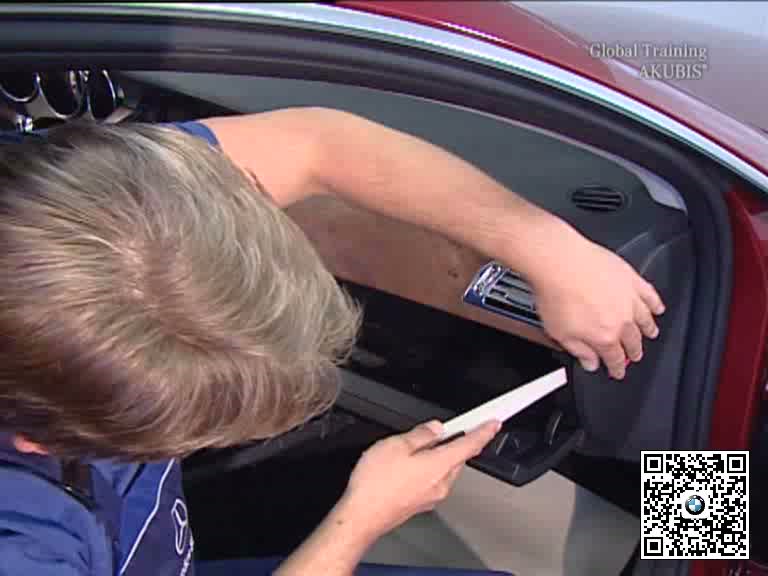

按维修顺序拆下相关饰板及中部出风口，使用塑料工具逐点释放卡扣。保存不同长度的螺钉，避免混装造成屏幕或饰板受压。

三、拆下显示屏并断开线路

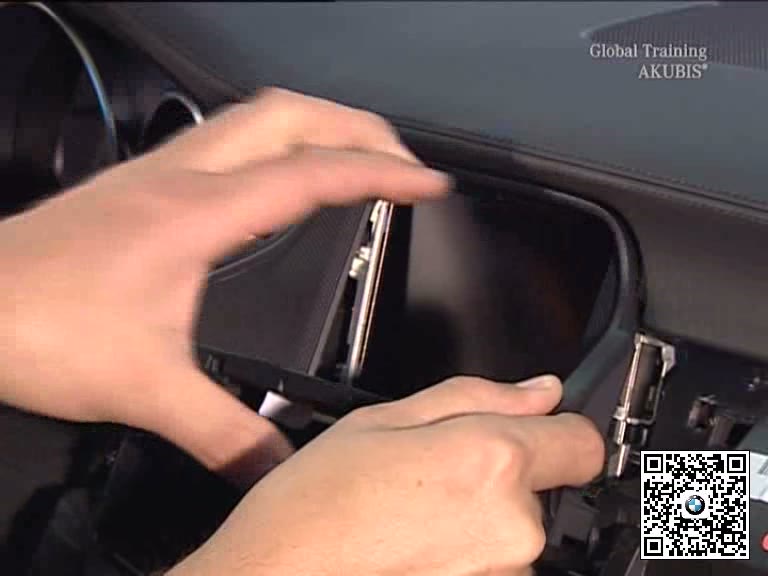

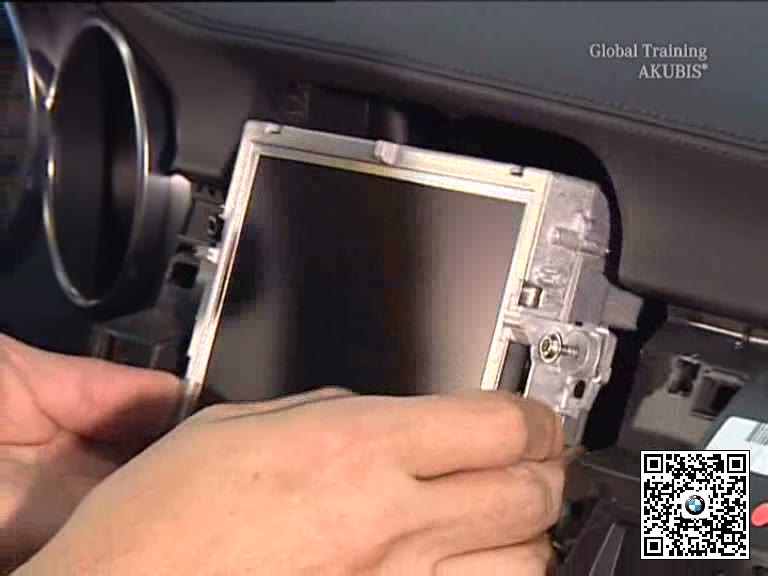

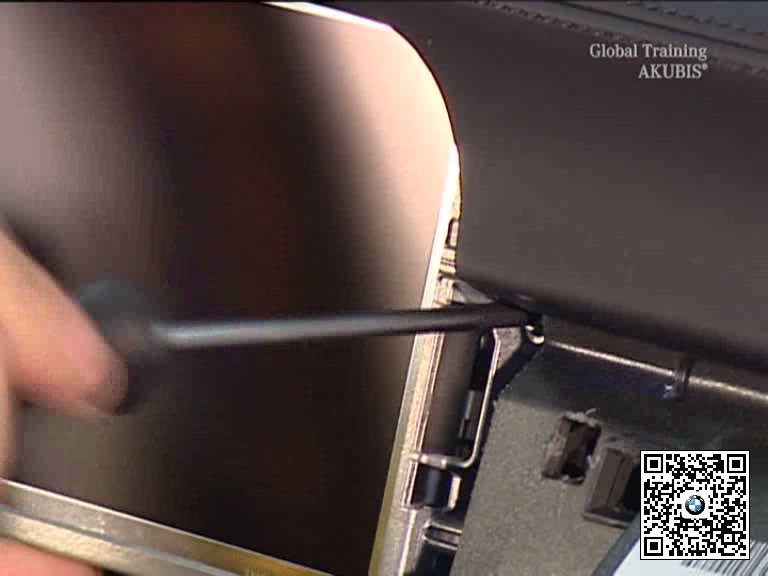

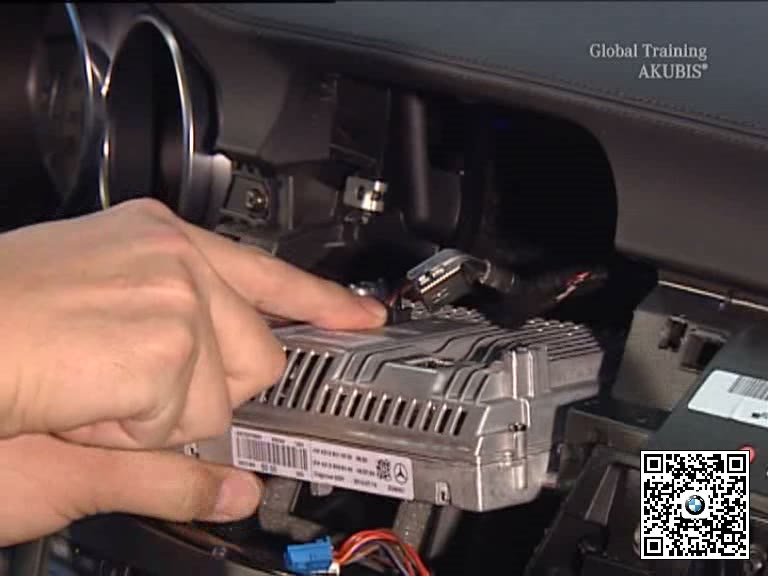

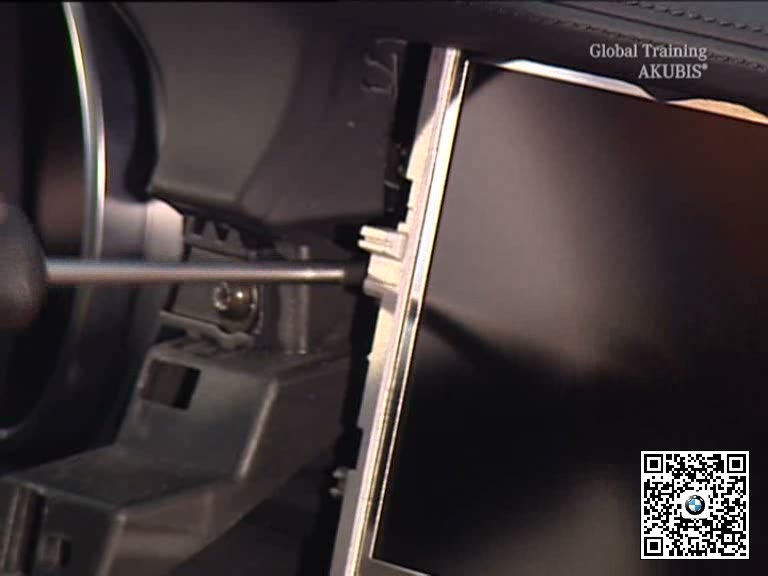

释放显示屏固定件后平稳移出，先确认线束余量再解锁视频、供电和通信插头。检查插头针脚及屏幕支架有无变形。

四、装复并验证图像和菜单

将显示屏定位到支架，接回并锁止全部插头后恢复饰板。通电检查亮度、菜单、倒车或媒体画面等实际功能，确认无异响和缝隙。

五、完工检查要点

• 已先检查主机及显示系统故障。
• 仪表台和饰板均已保护。
• 视频、供电和通信插头锁止正确。
• 显示和车辆相关画面功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
