汽油缸内直喷技术：燃烧模式、高压燃油、喷油器与系统诊断

汽油缸内直喷把燃油直接喷入燃烧室，通过喷射时刻、喷油量、燃油压力和气流组织控制混合气形成。其诊断同时涉及低压供油、高压建立、喷油器、电控信号和燃烧结果。

高压系统作业具有残余压力和燃油喷射危险。检测和拆装前必须执行对应车型规定的卸压、清洁、密封件更新及泄漏检查流程。

一、缸内直喷的系统构成与工作目标

系统由低压供油、高压泵、燃油轨、压力传感器、调节元件和喷油器组成。控制目标是在不同负荷和温度下形成适合点火与排放控制的混合气。

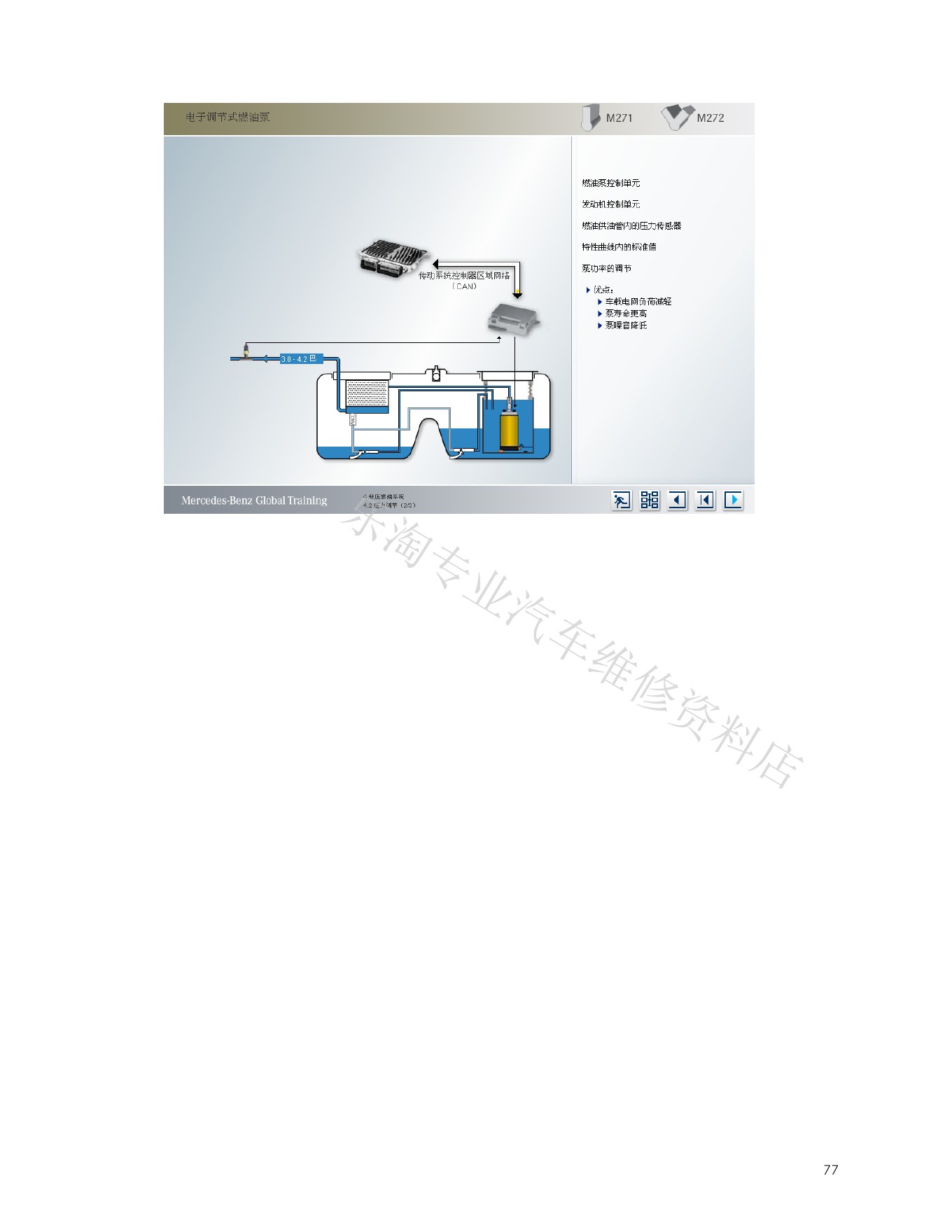

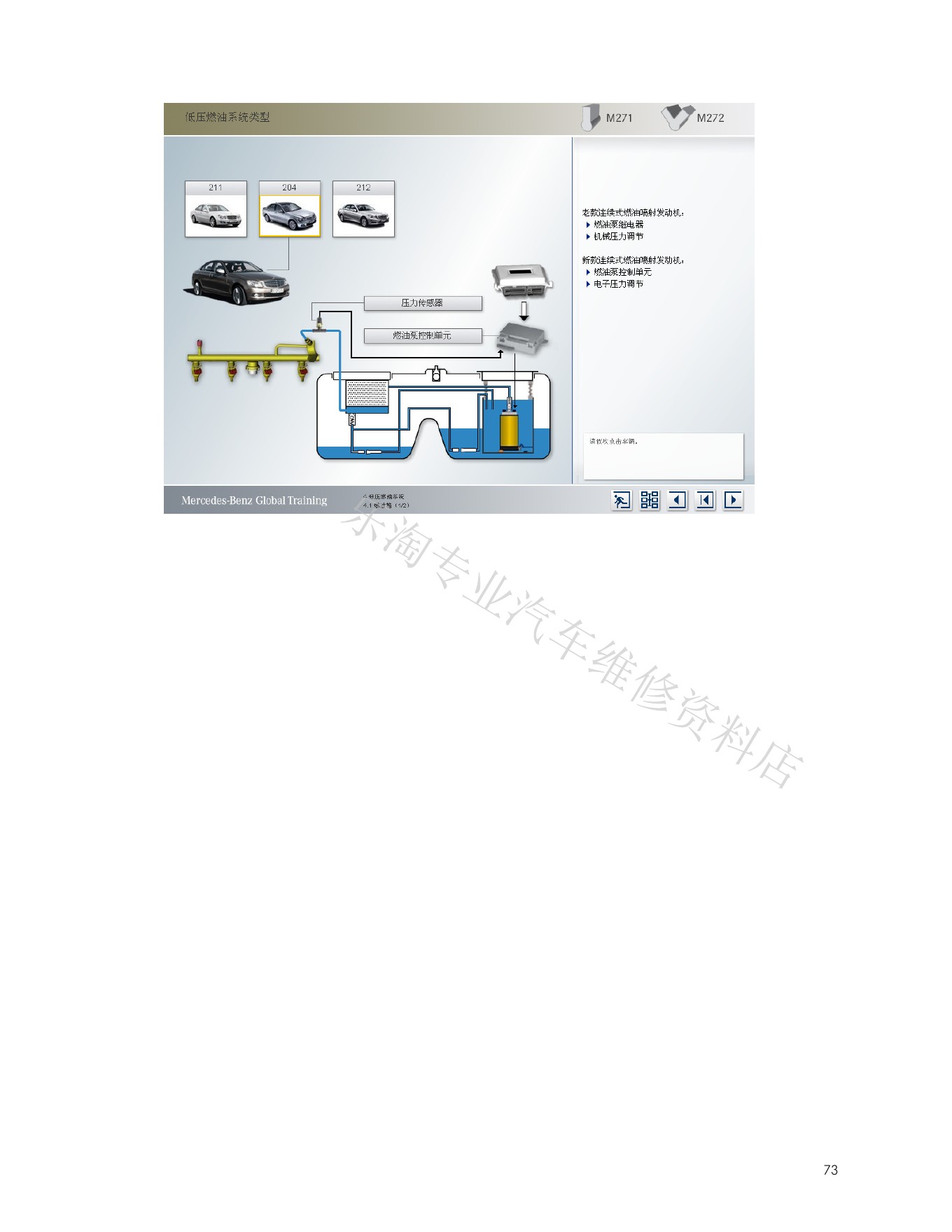

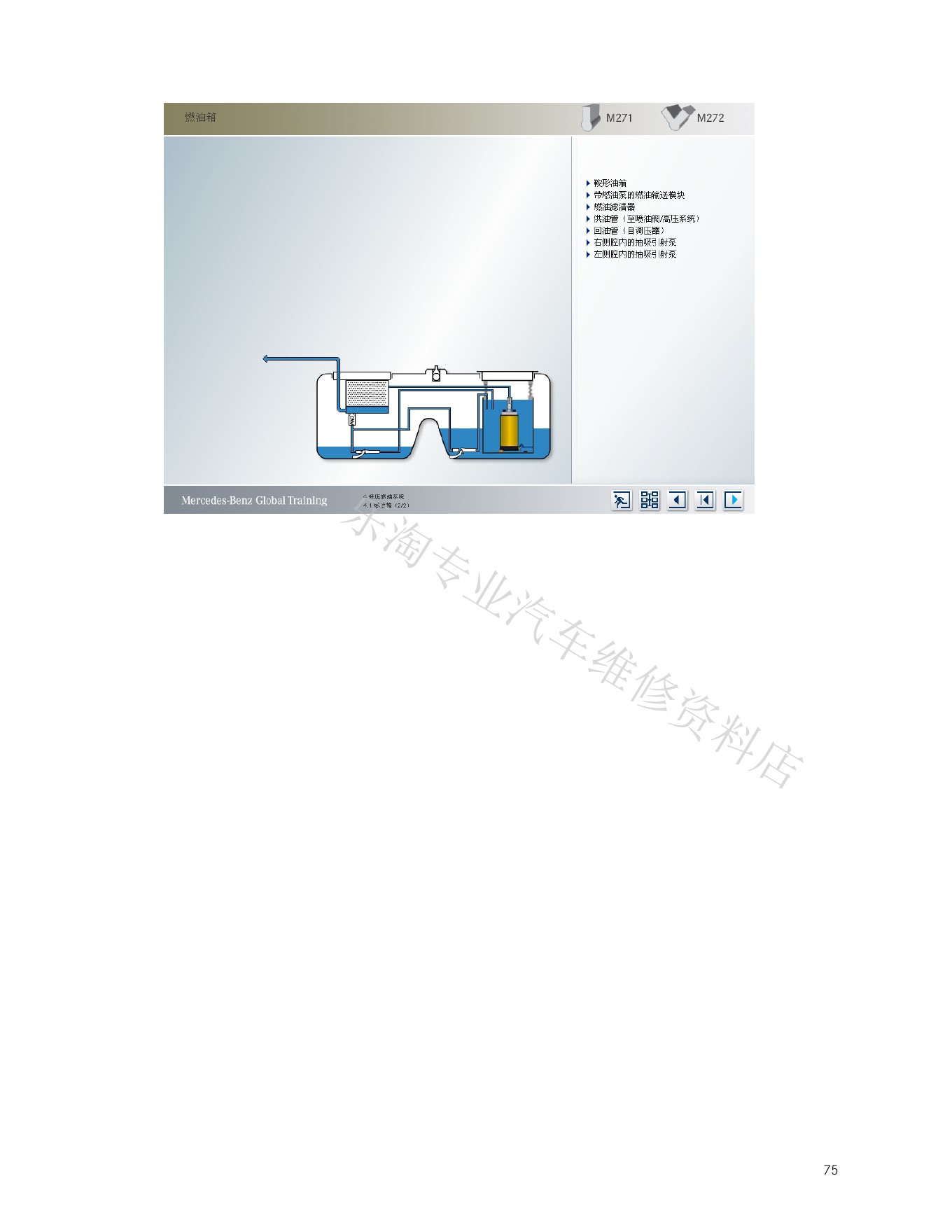

二、低压供油与高压建立

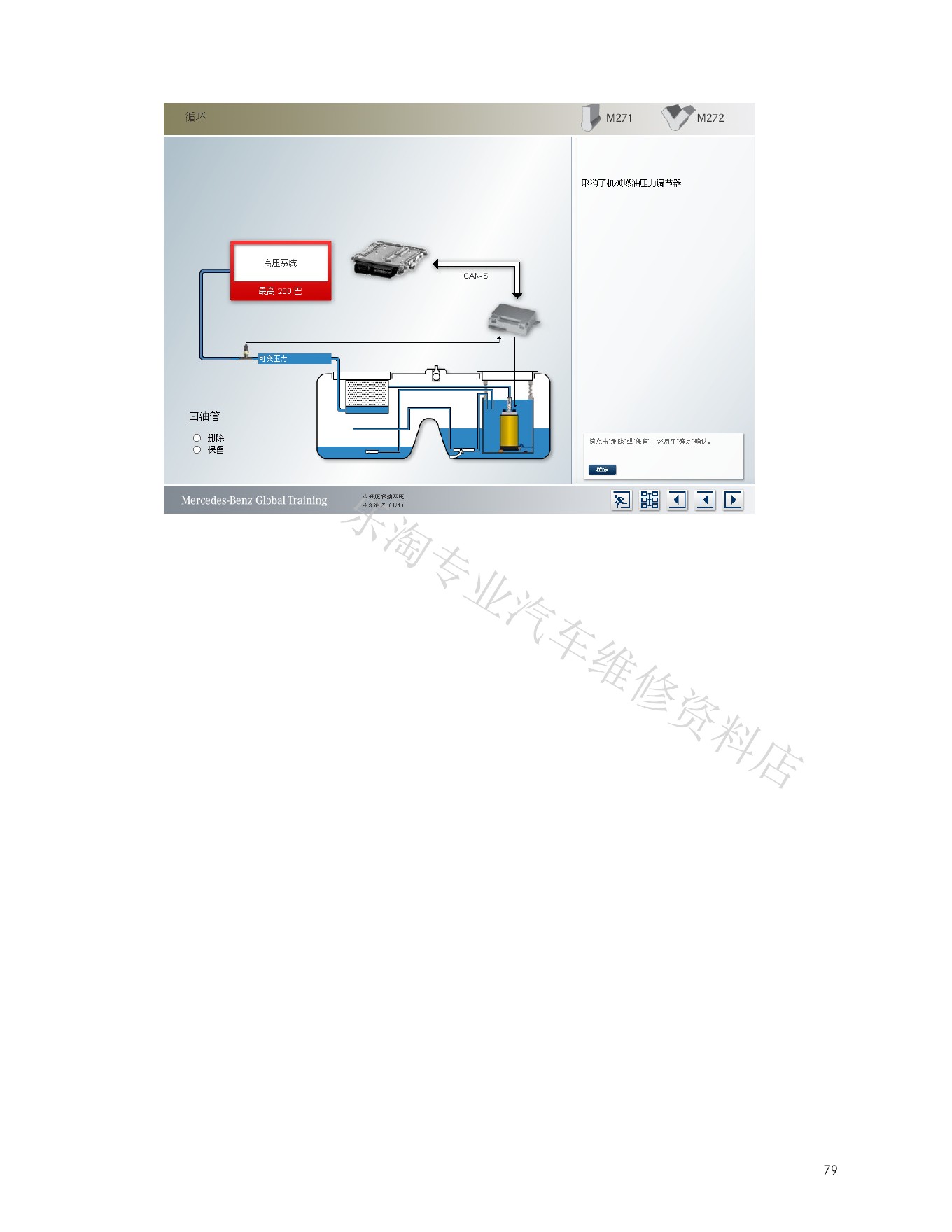

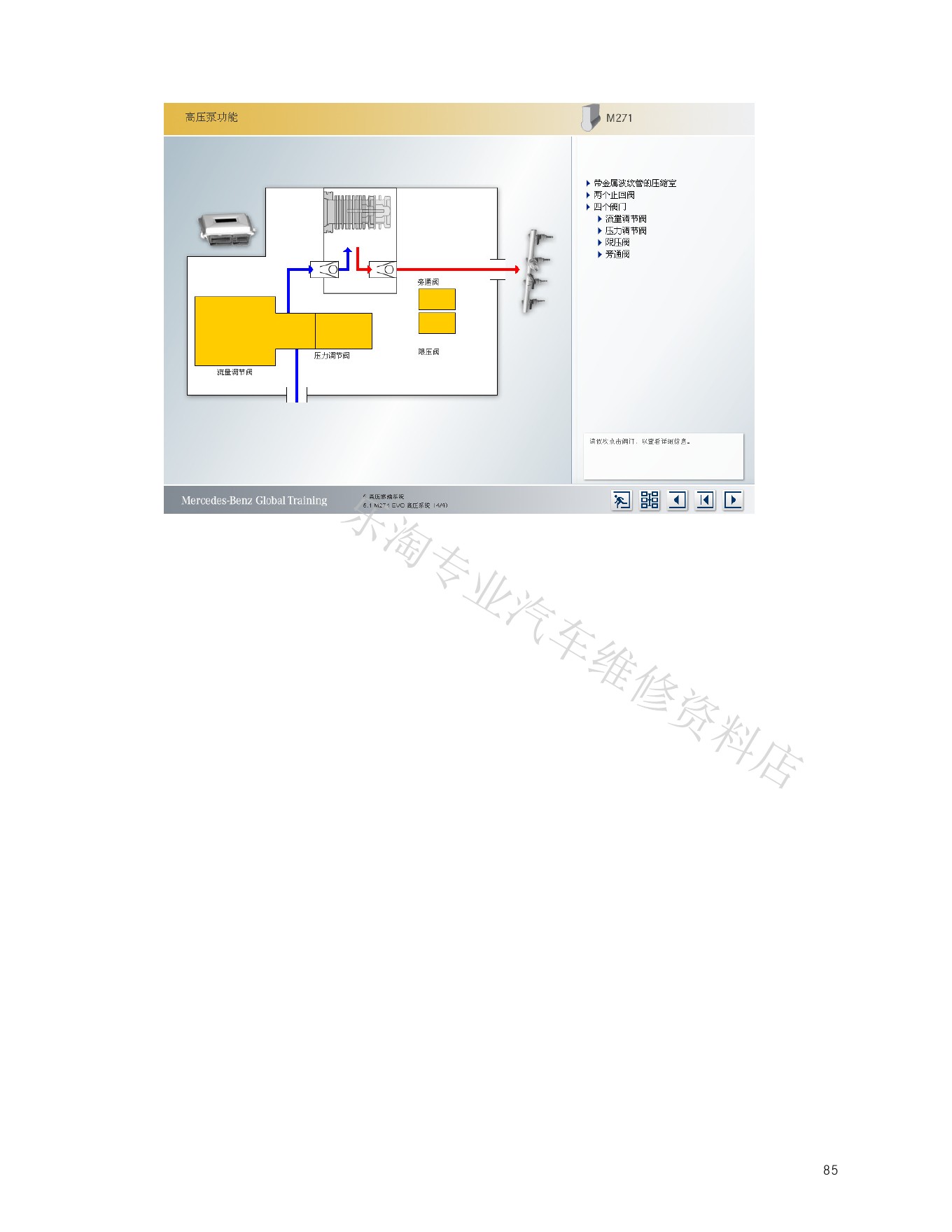

油箱泵先向高压泵提供稳定燃油，高压泵再按发动机工况建立轨压。诊断时应分别比较低压和高压的目标值、实际值及保持能力。

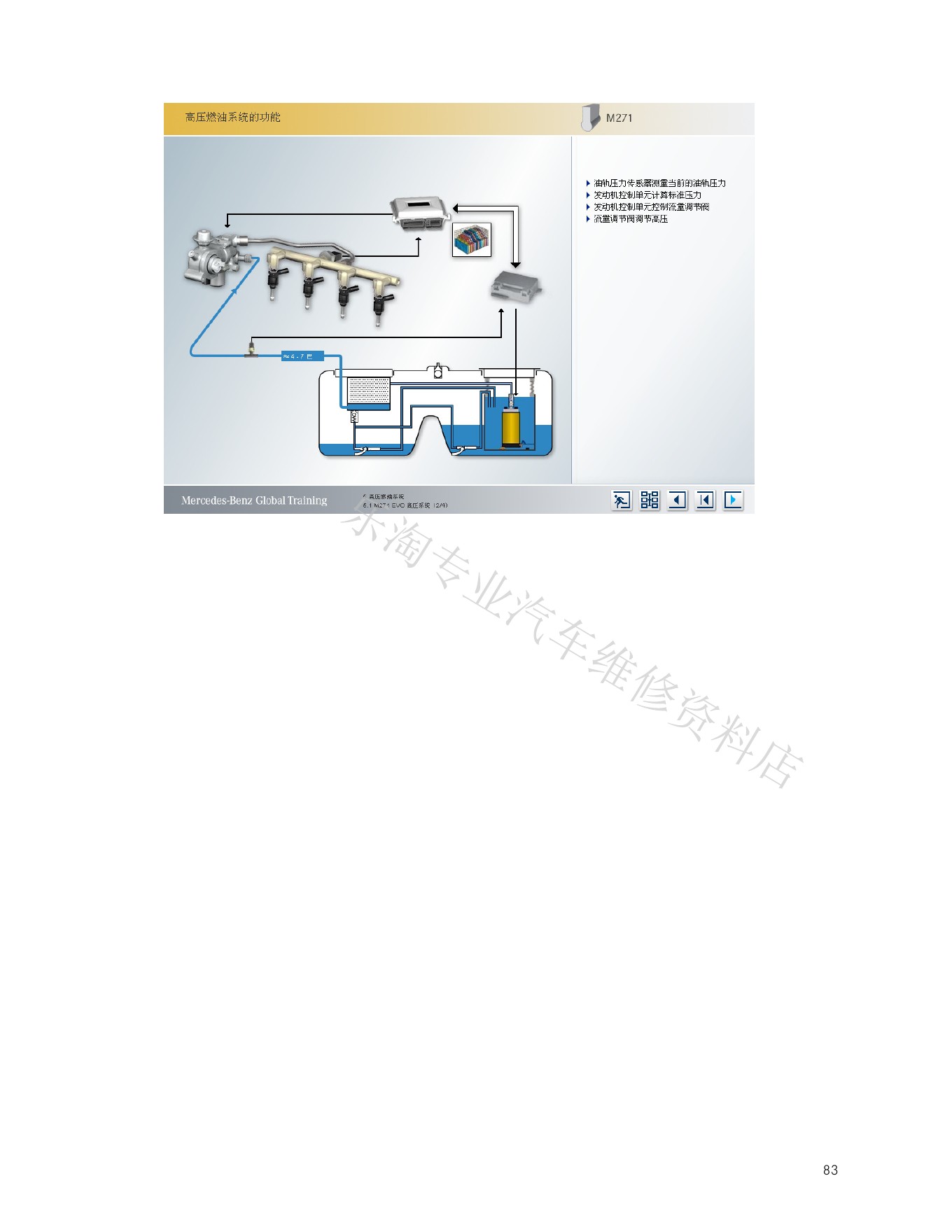

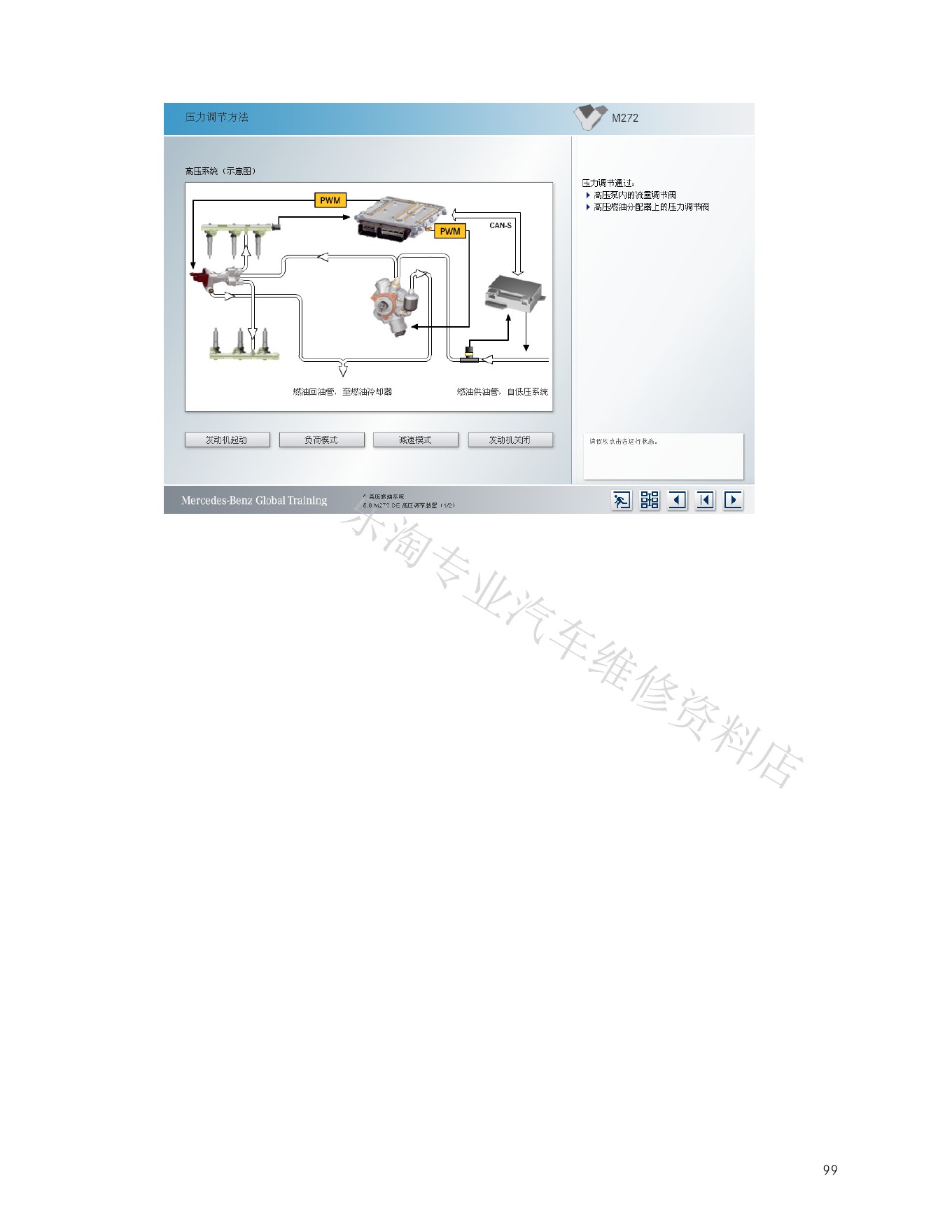

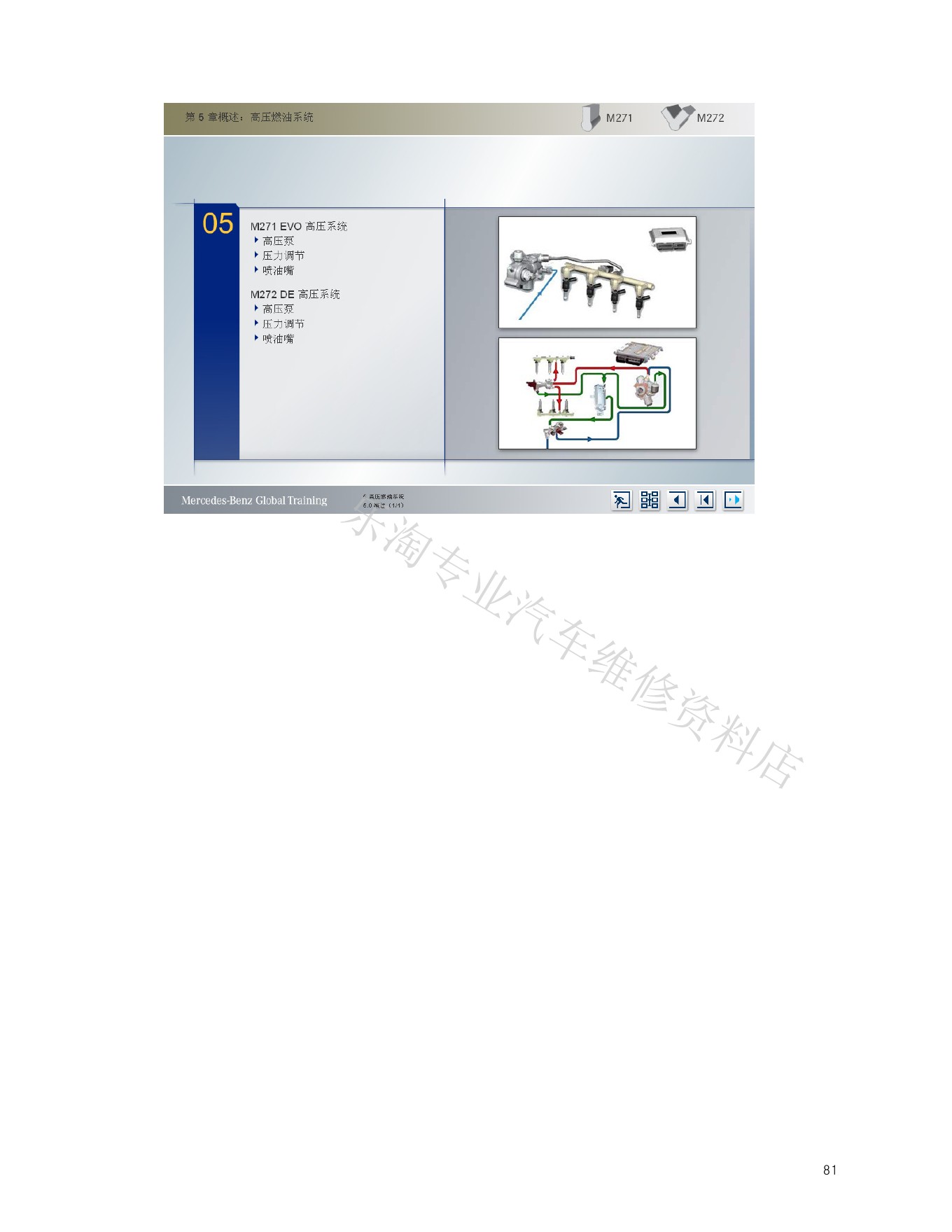

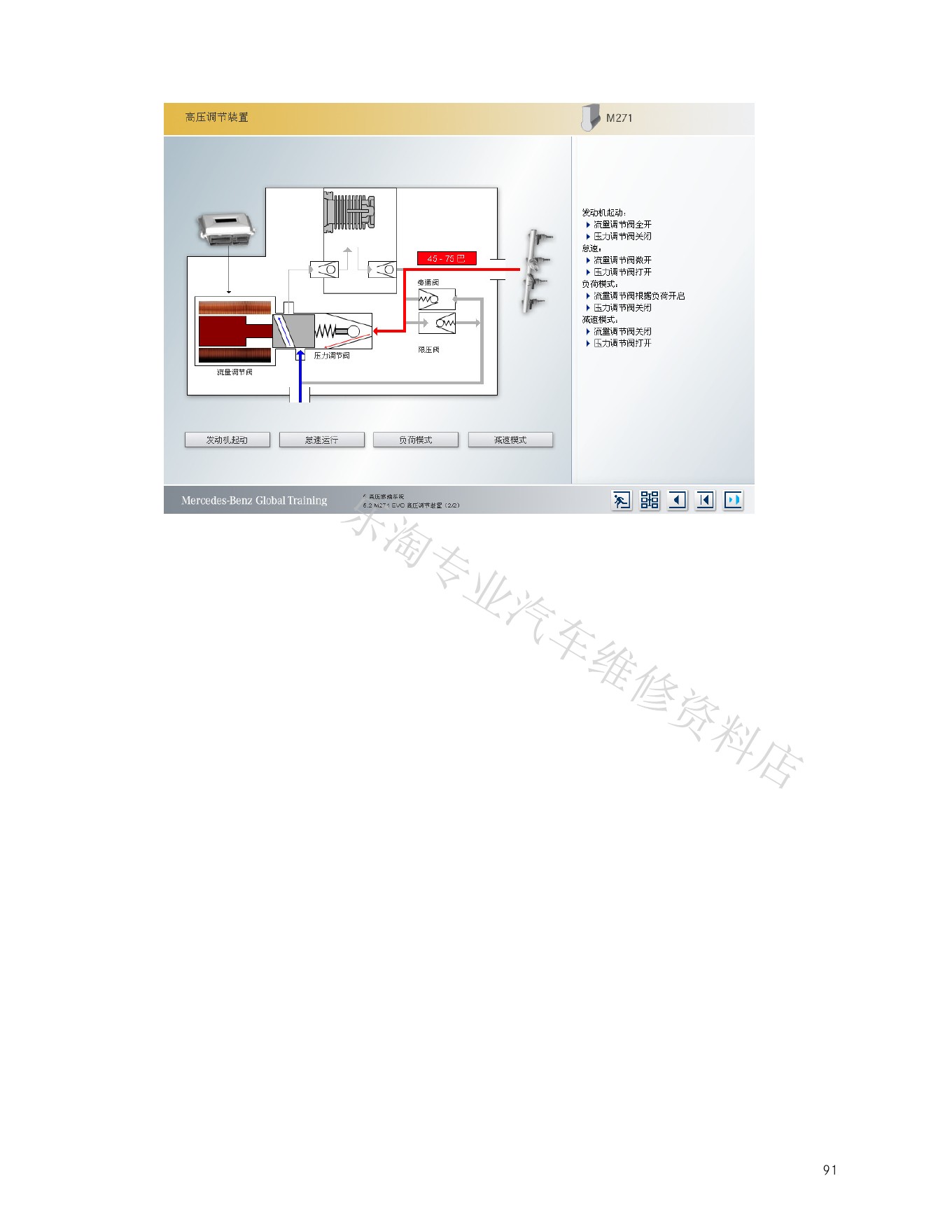

三、高压泵、燃油轨与压力调节

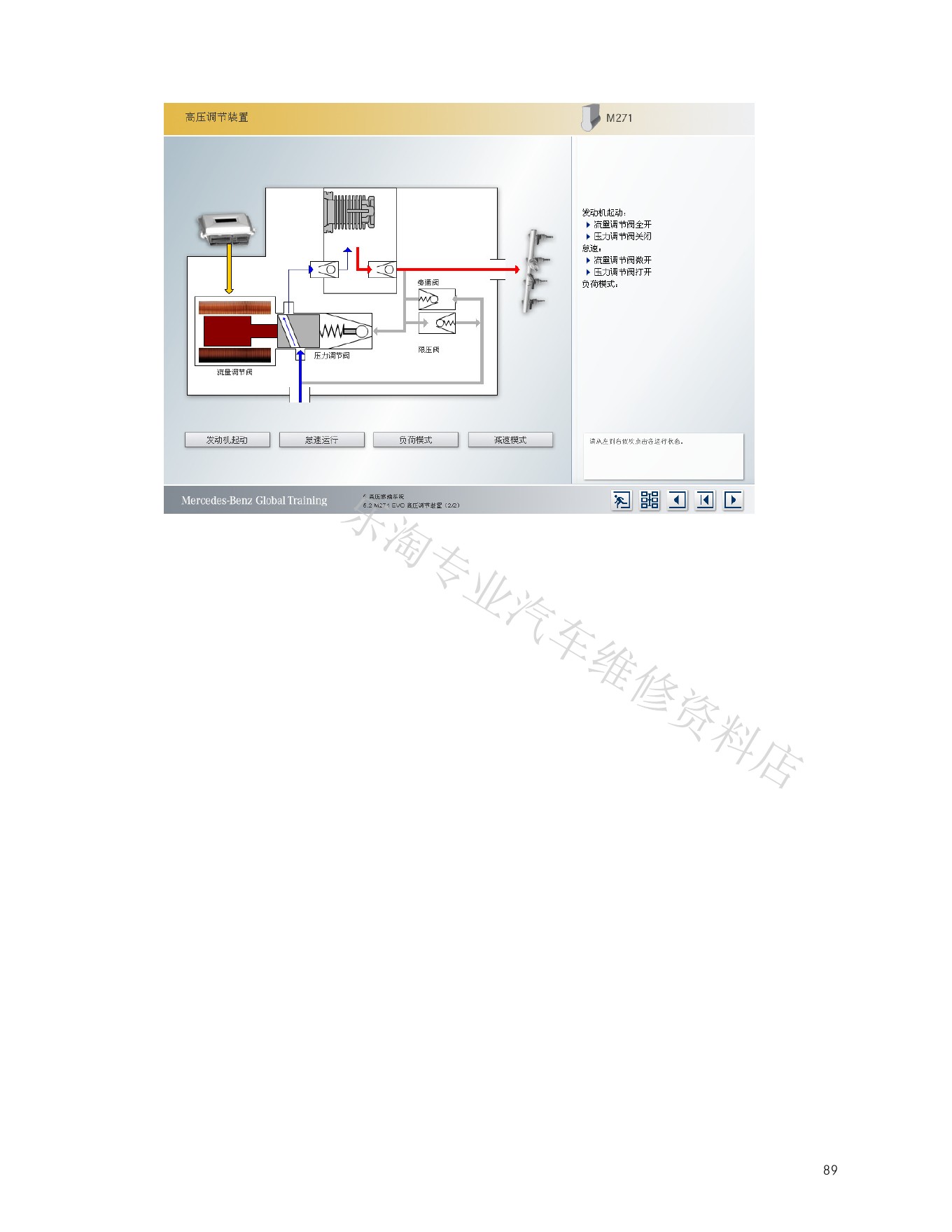

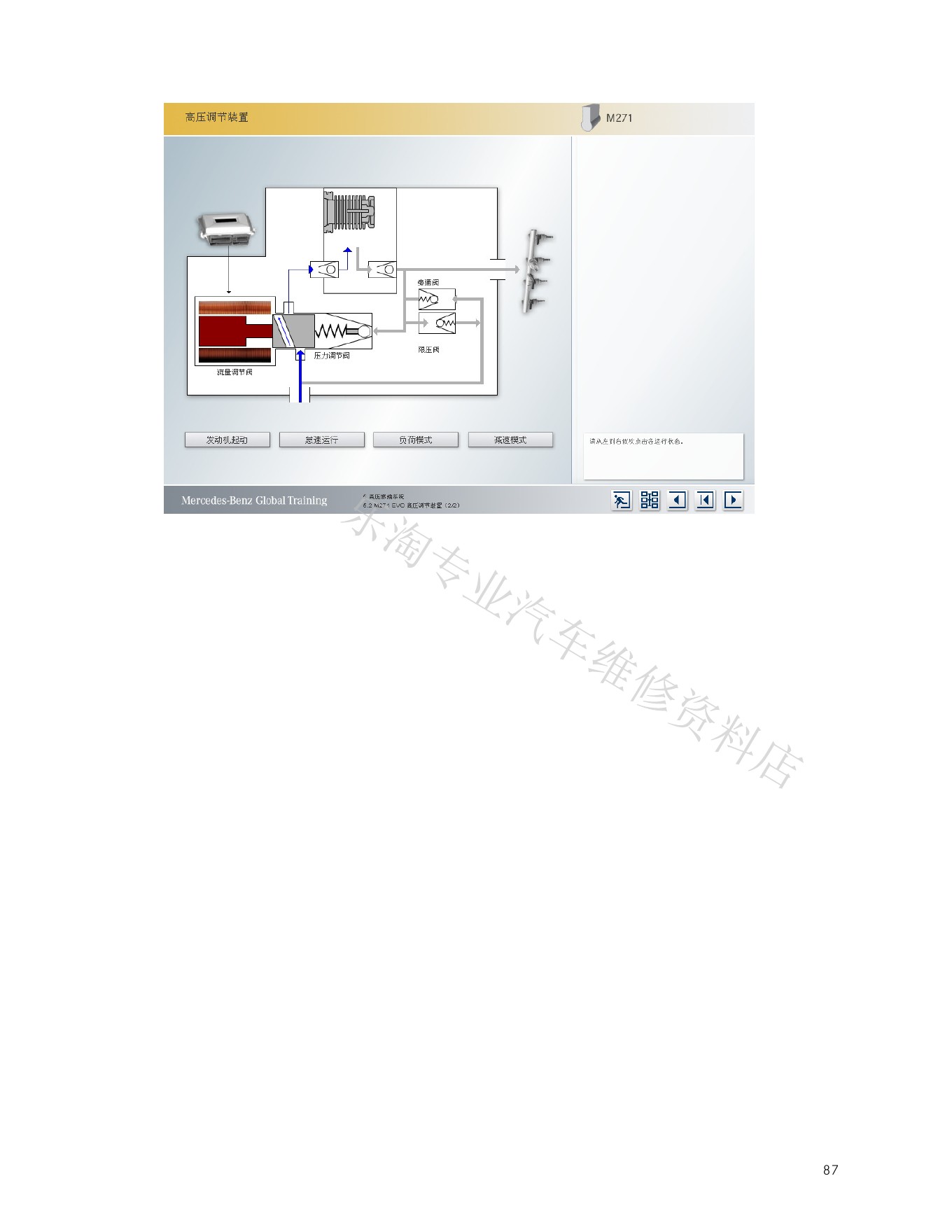

高压泵的机械驱动、计量控制和压力反馈构成闭环。轨压偏差可能来自低压不足、泵磨损、调节故障、喷油器泄漏或传感器信号异常。

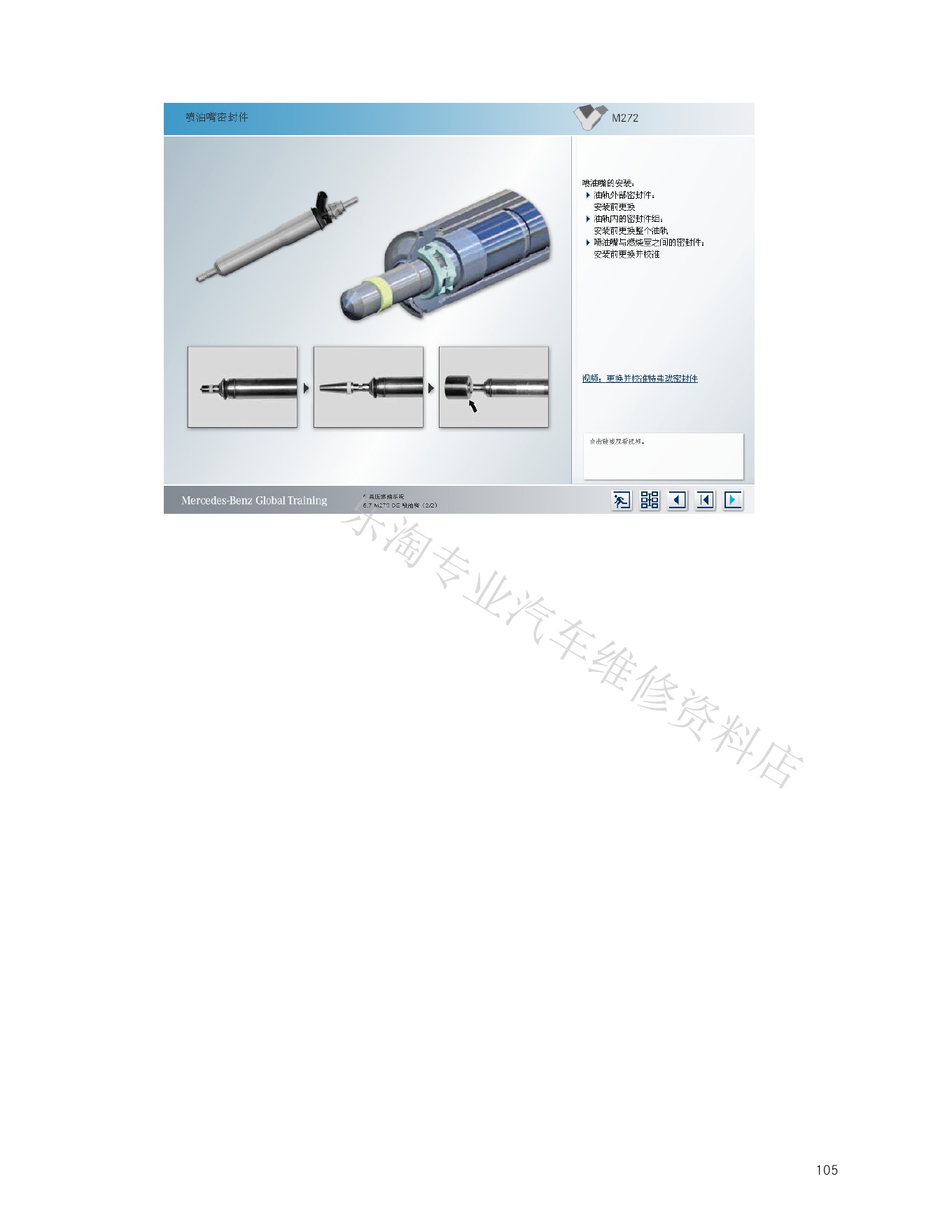

四、喷油器结构、喷雾与混合气形成

喷孔形状、安装位置、燃油压力和喷射时刻决定喷雾形态。积炭、泄漏、雾化不良或电气故障都会影响单缸燃烧和排放。

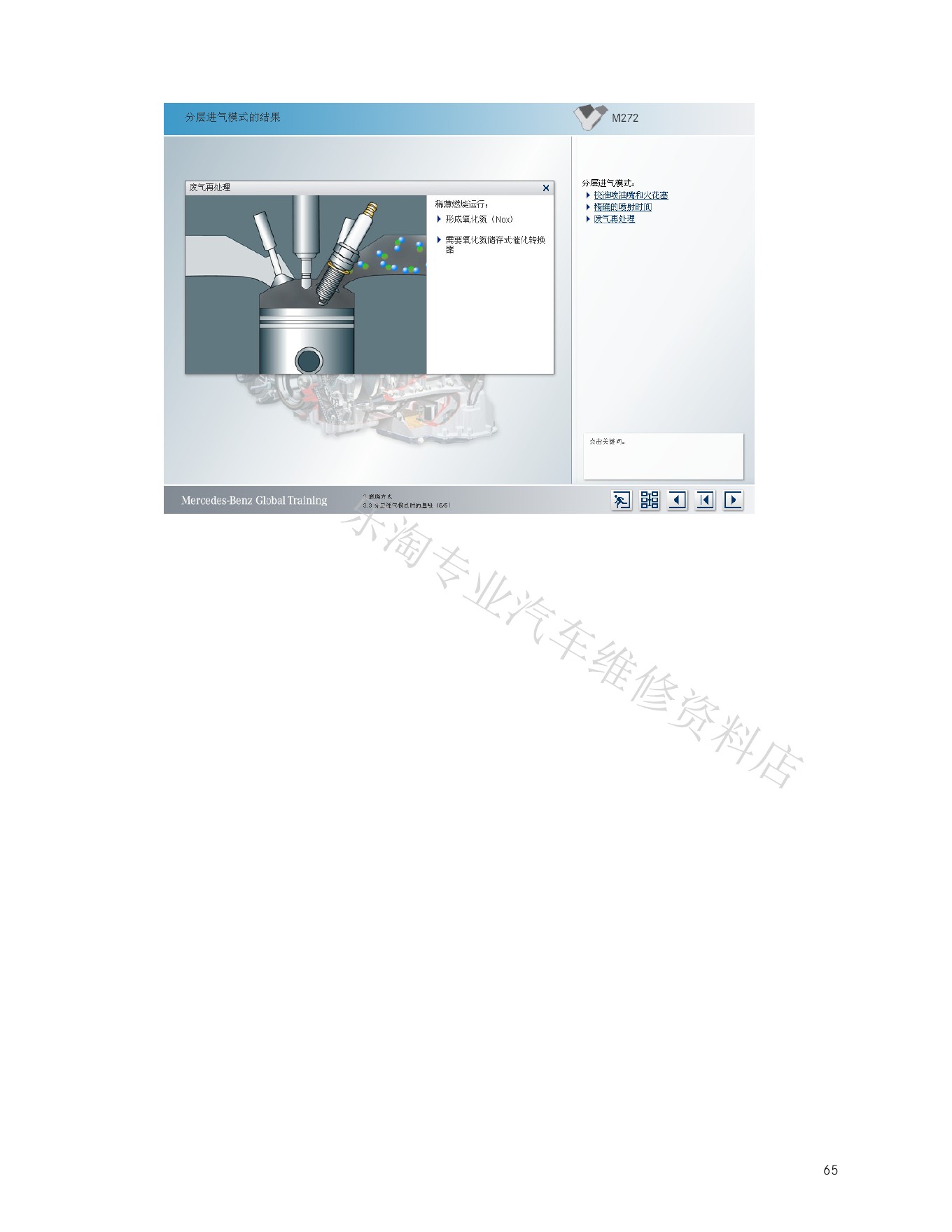

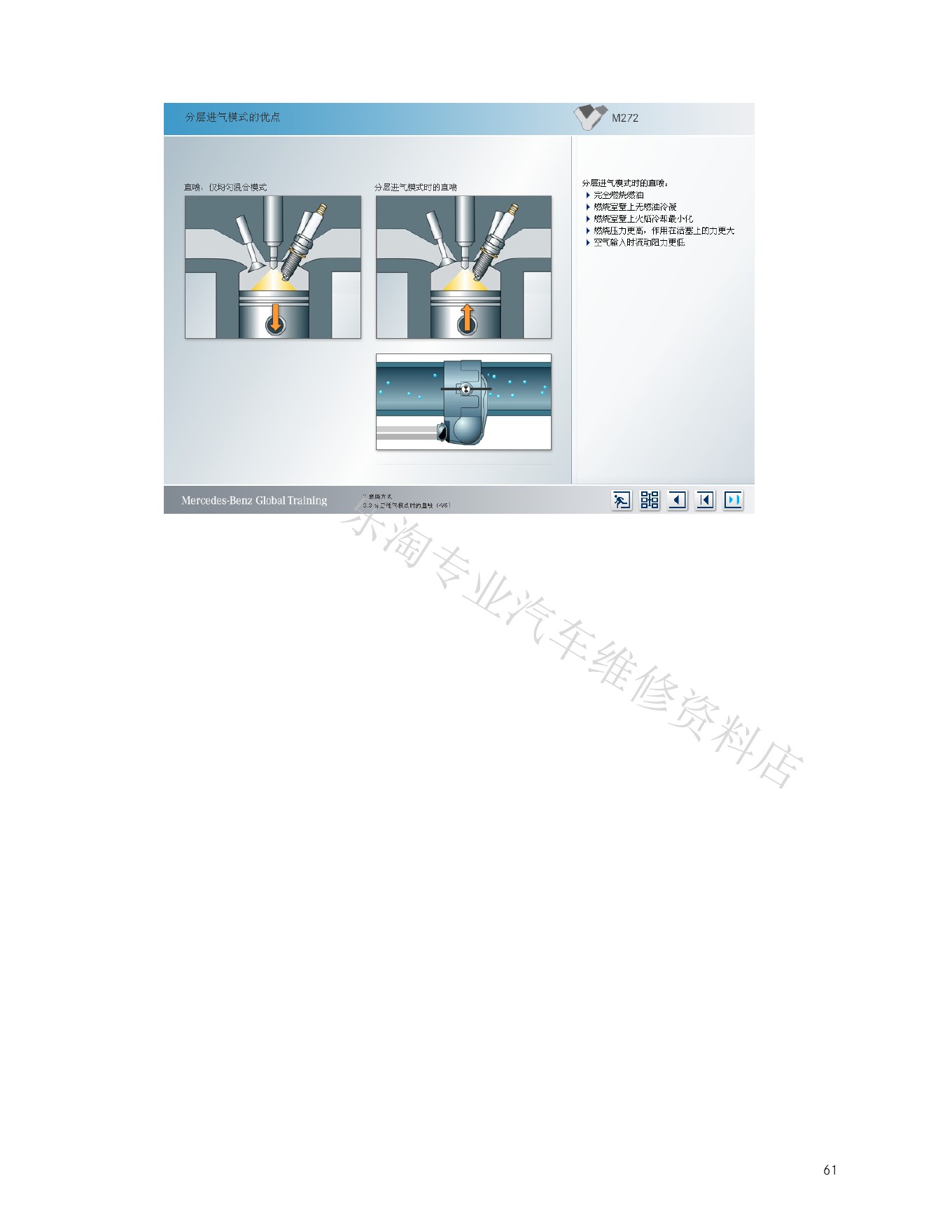

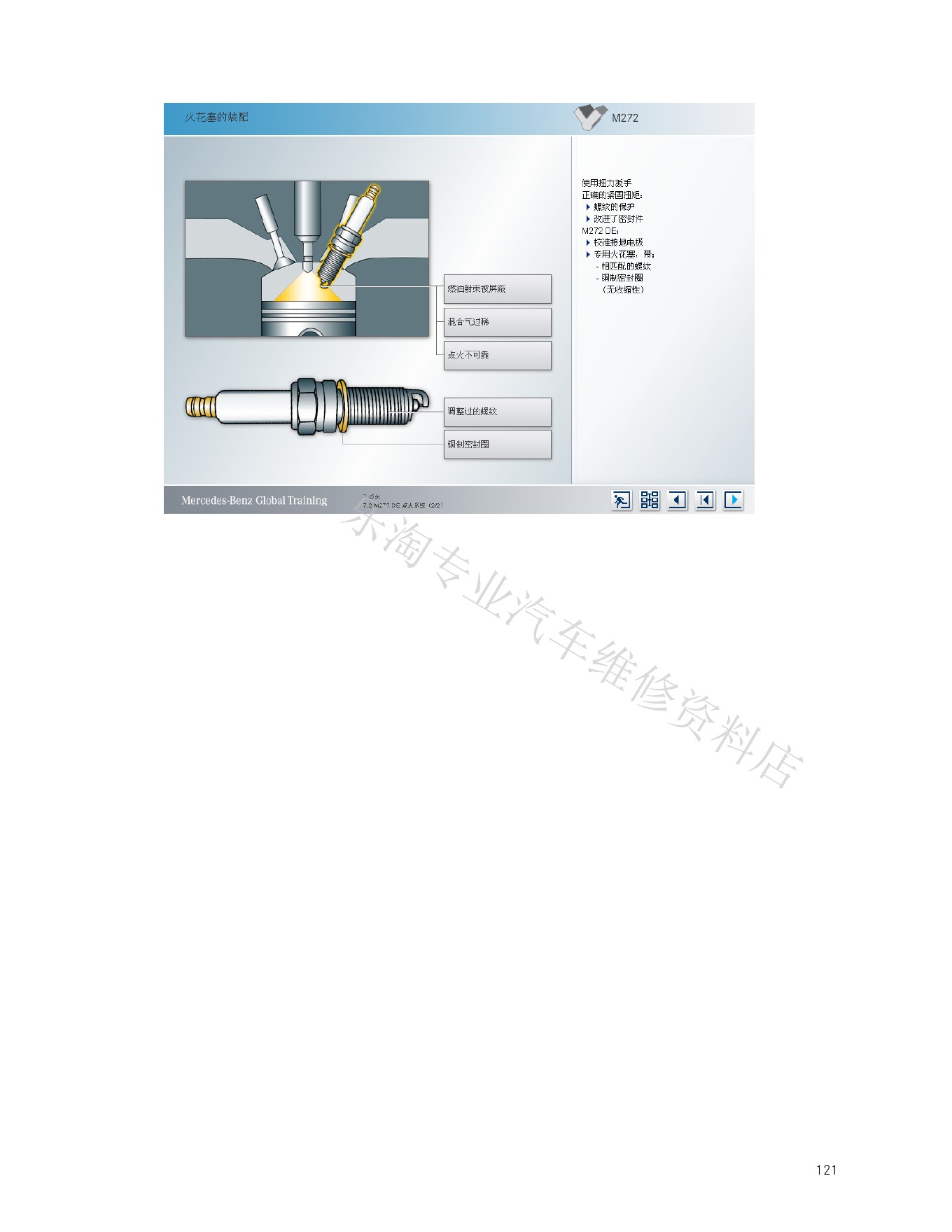

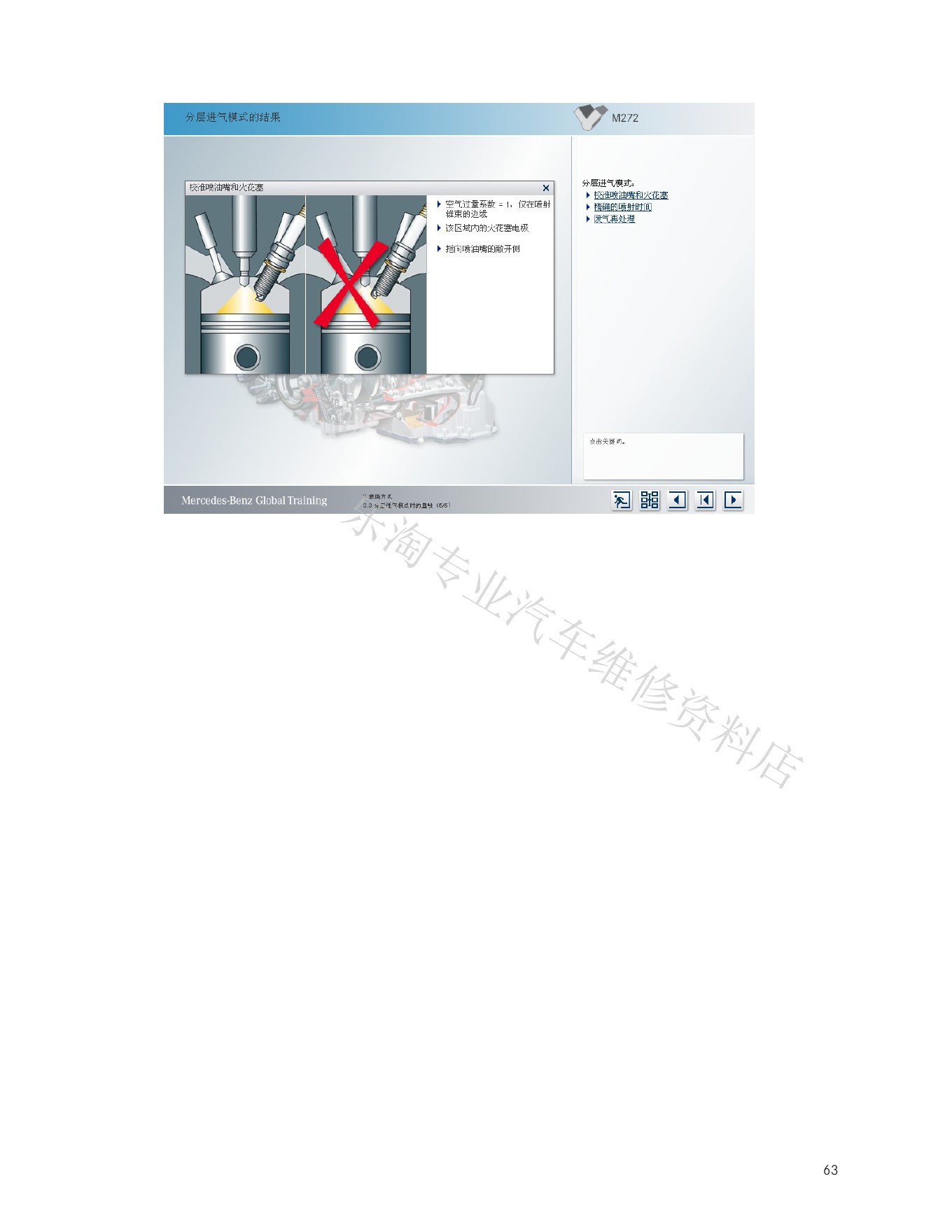

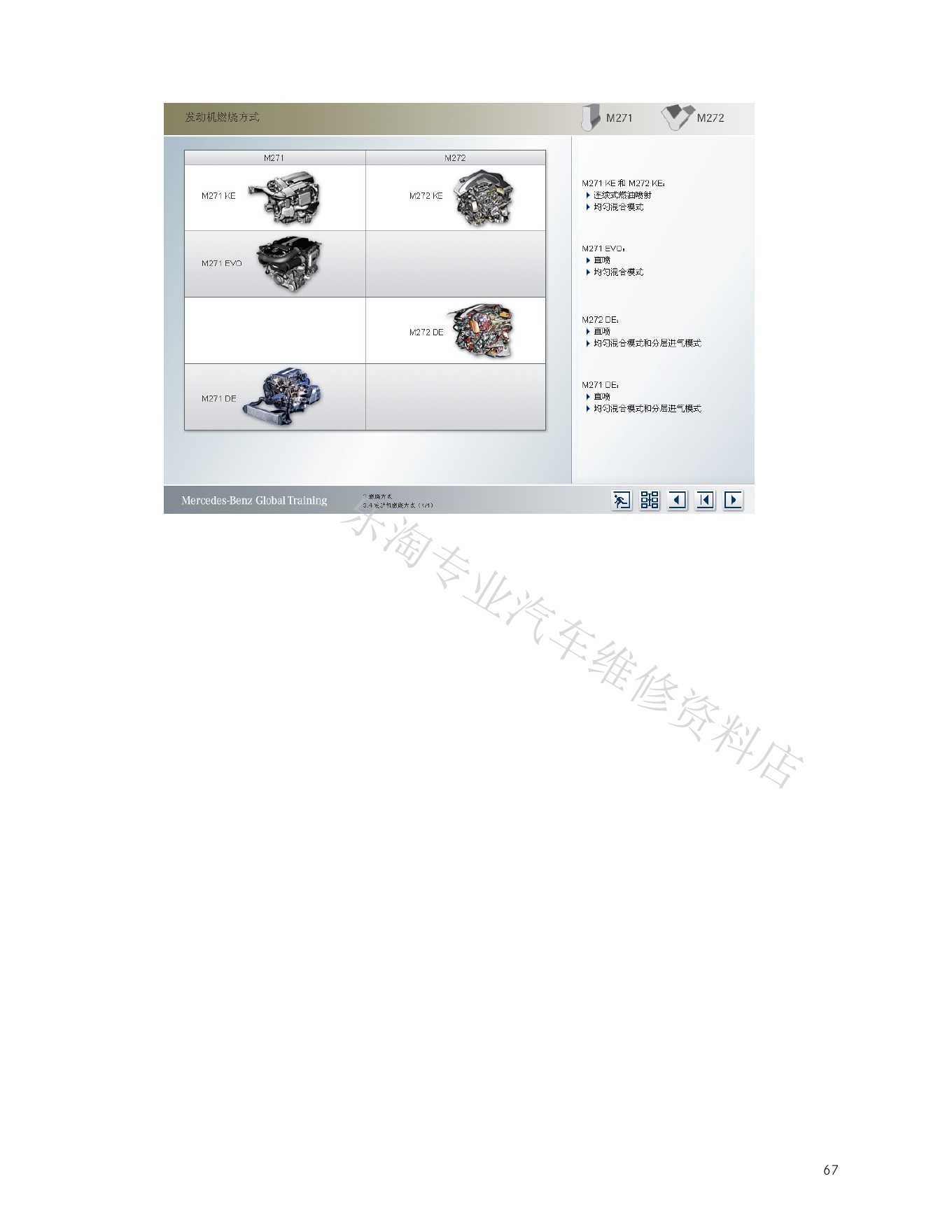

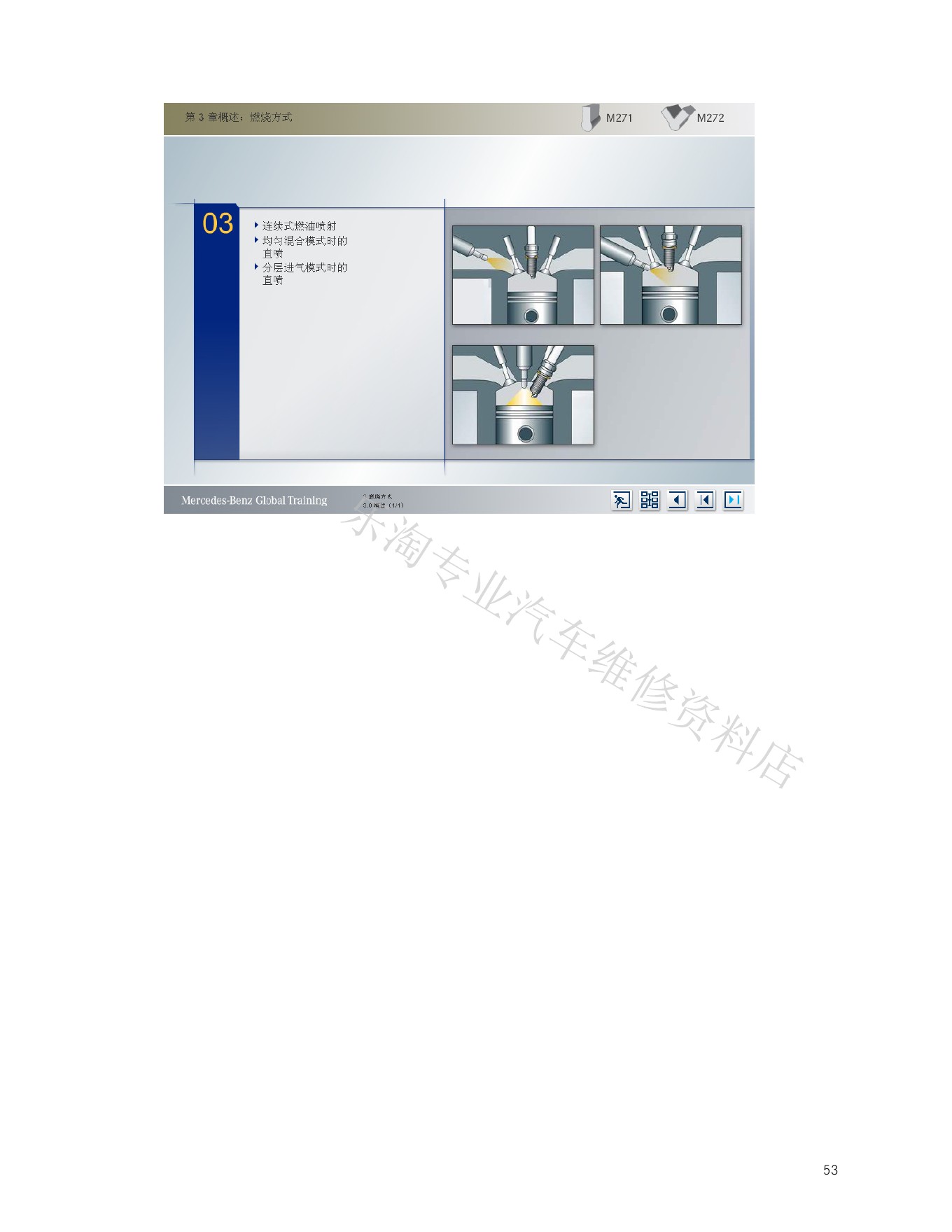

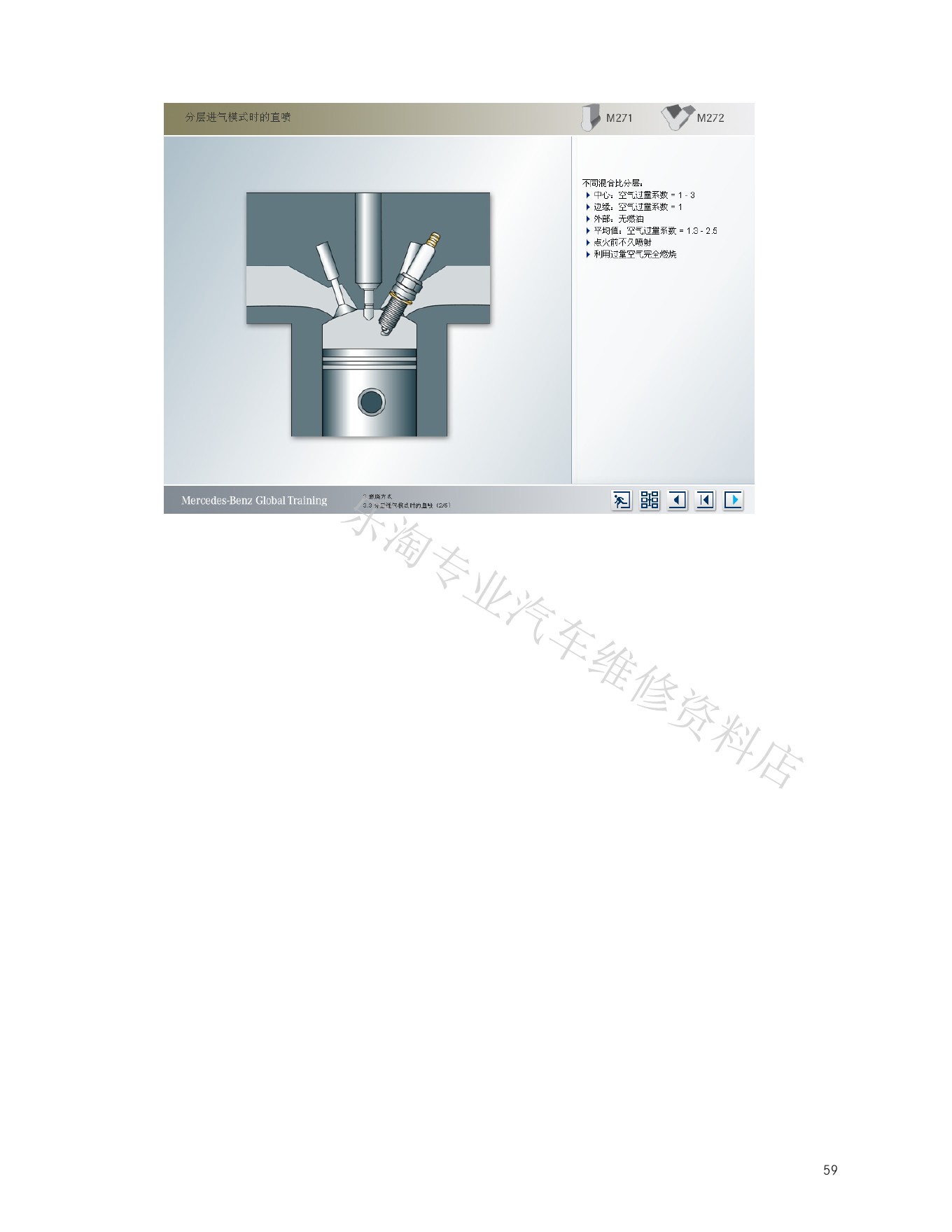

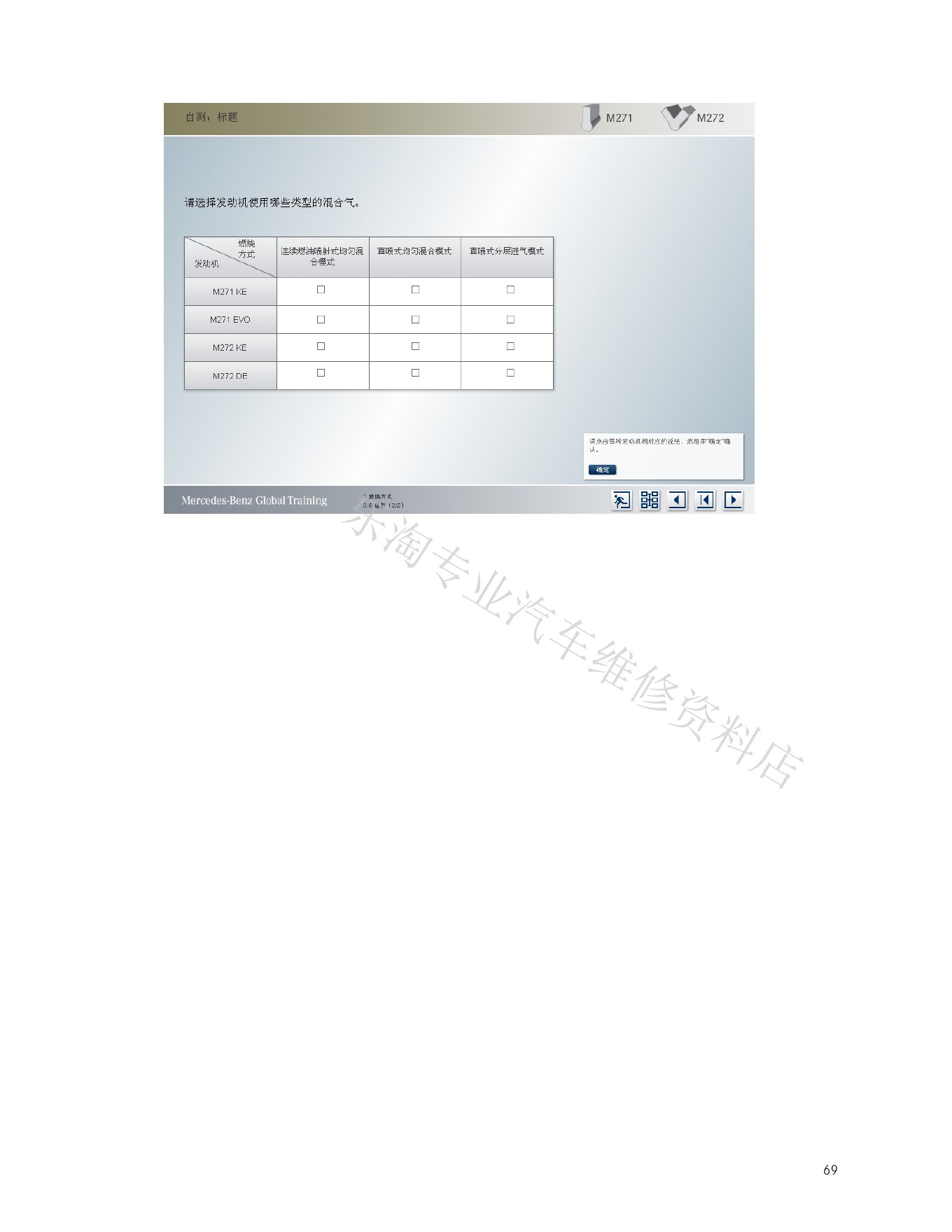

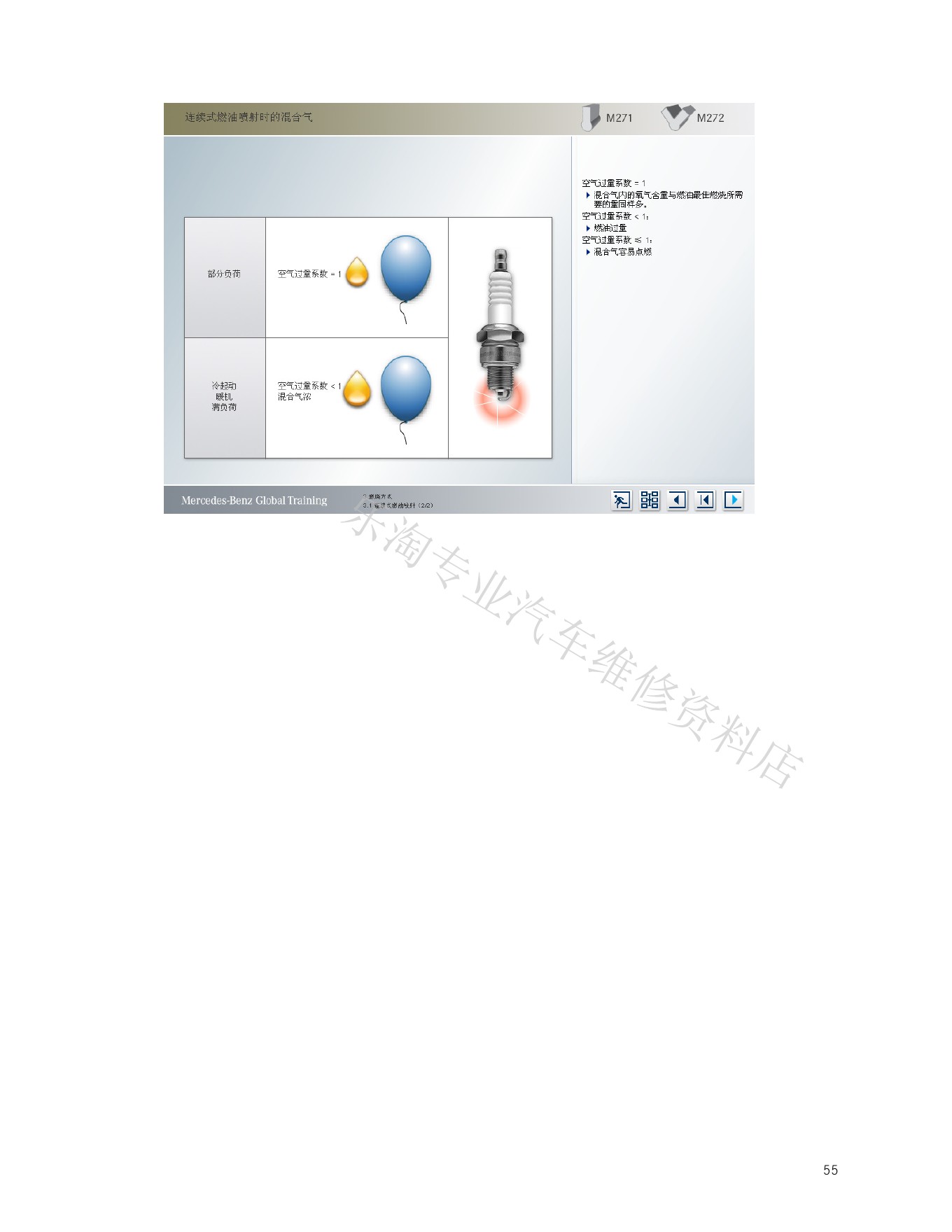

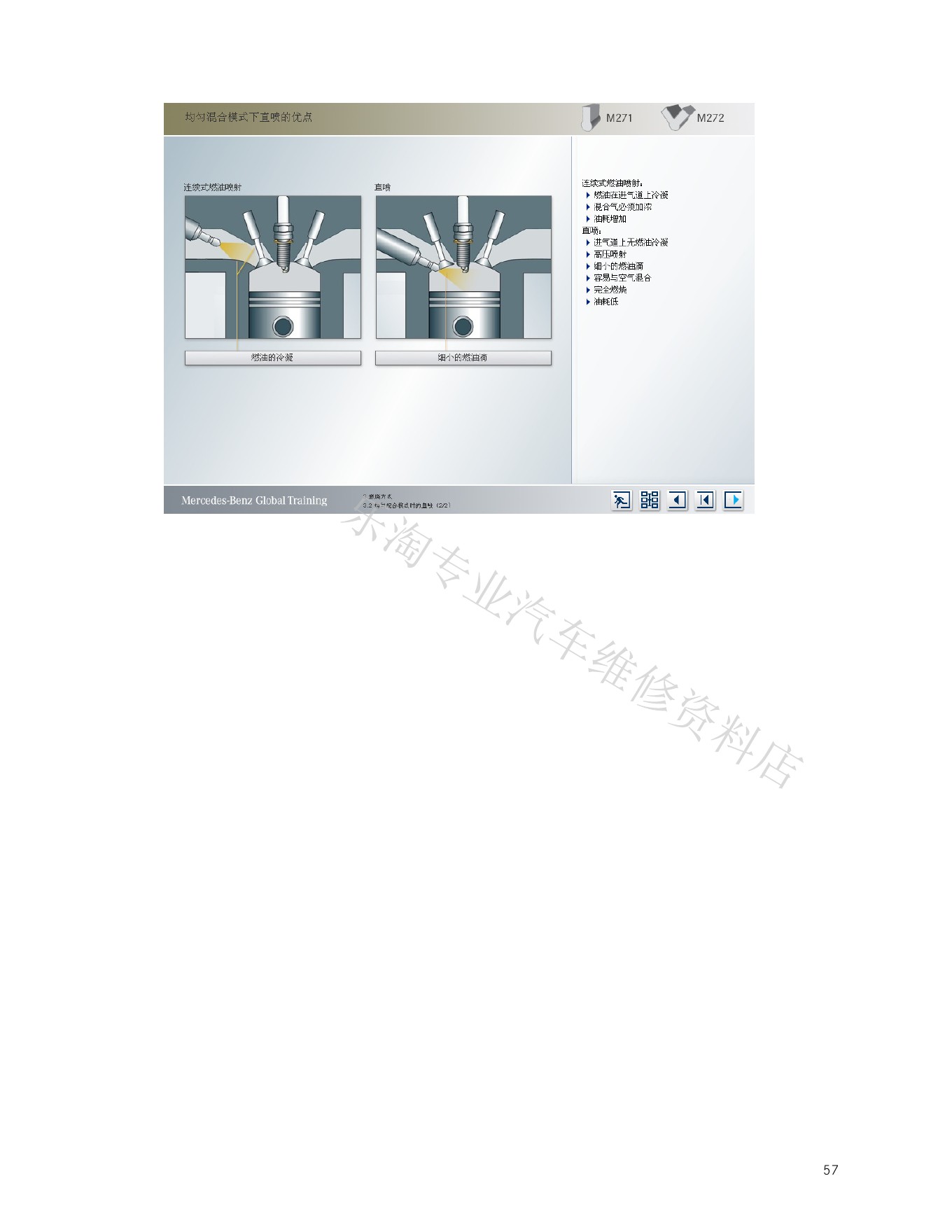

五、燃烧模式、点火与排放控制

发动机根据转速、负荷和温度选择相应的喷射及燃烧策略，并通过点火、空气量和氧传感器反馈修正燃烧。必须结合适用车型理解具体模式。

六、传感器、执行器和控制逻辑

压力、温度、空气量、转速相位和氧传感器提供计算依据；泵控制阀、喷油器、节气门和点火系统执行控制指令。共同报码时先检查供电和线路。

七、安全检测与故障诊断顺序

保存报码和冻结帧后，先确认燃油量、电压、低压供给及泄漏，再观察启动和负荷过程中的轨压建立，最后进行部件和机械验证。

维修诊断使用要点

• 先核对VIN、发动机代码、生产日期和车辆装备。
• 保存故障码、冻结帧及关键实际值，再清码或拆装。
• 比较目标值与实际值，并结合波形、压力和机械测量验证。
• 高温、高压燃油和旋转部件作业必须遵守厂家安全流程。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
