本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI68.50-P-063794，版本1 |
|---|---|
| 功能组 | 68.50 窗帘，卷帘，行李网兜 |
| 日期 | 2016-05-06 |
| 适用范围 | S205 |
一、故障现象与投诉条件
在不良路段上行驶时，双遮阳帘会产生噪音。
二、原通告列出的可能原因
三、检查与补救步骤
拆卸双遮阳帘
拆卸右侧盖板
将 2 个毛毡条 (40x25x1 mm) 粘帖到盖板 A205 811 0210 上。
毛毡的正确位置请见附件。（图 1）
如果没有 40x25x1 大小的毛毡可用，则请使用 A000 983 71 10。
附件
文件 描述
Bild 1.JPG 粘贴区域图示
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 000 983 71 10 毛毡条 1 按米购买商品 X
操作号与损坏代码
容 时间 损坏代码 提示
0.1Hrs 81N0K 36

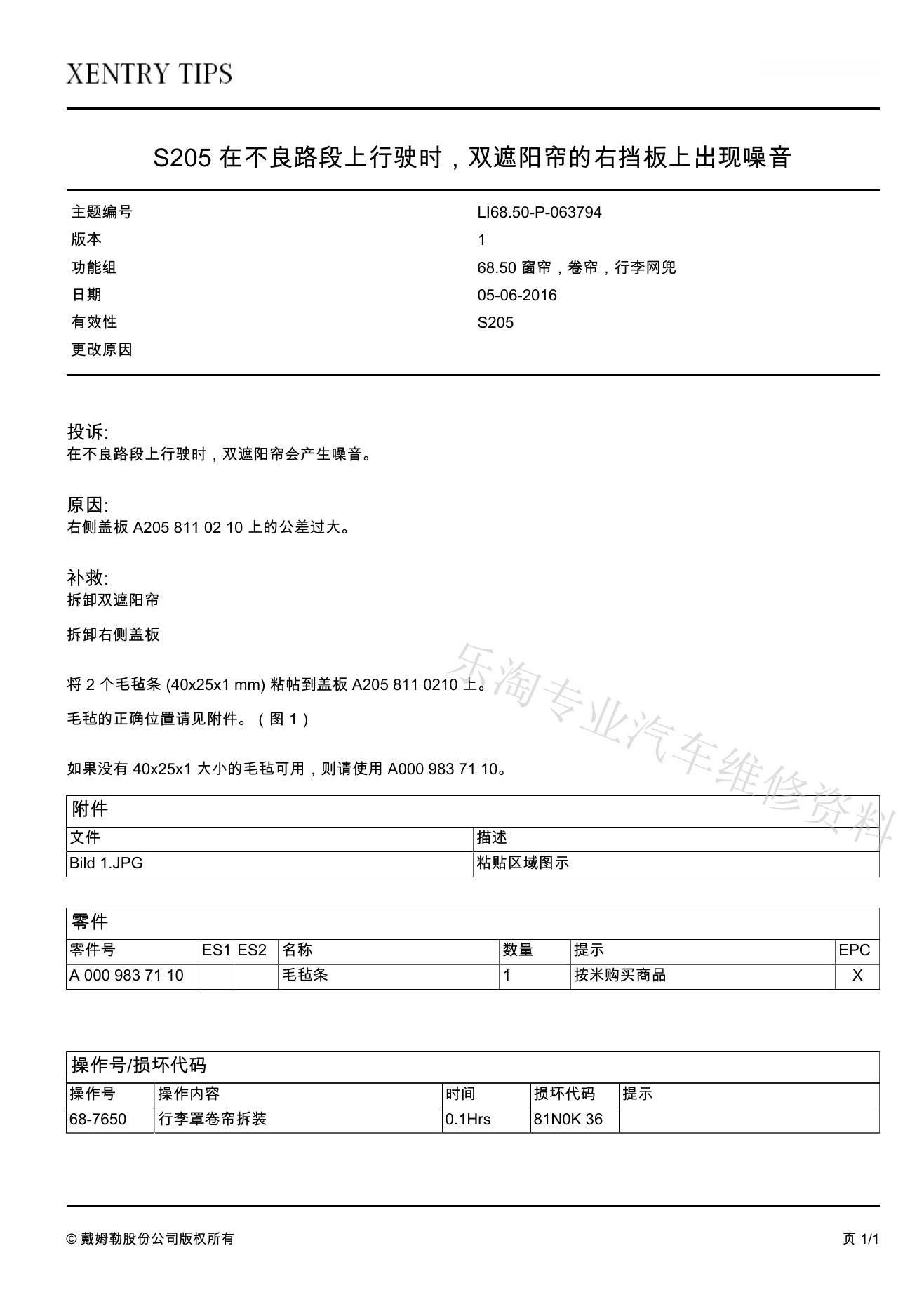

5、原始TIPS通告页面
以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
