本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.35-P-063792，版本1 |
|---|---|
| 功能组 | 82.35 车窗玻璃清洗装置 |
| 日期 | 2016-05-06 |
| 适用范围 | 253，213 |
一、故障现象与投诉条件
洗系统喷嘴松动（图 1）
附件
文件 描述
Bild1.JPG 喷嘴松动（例如型号系列 253，右侧外部）
二、原通告列出的可能原因
发动机罩上的孔过大
三、检查与补救步骤
将粘贴板粘到喷嘴的长卡止凸缘上（图 2 和 图 3）
附件
文件 描述
Bild2.jpg 喷嘴长卡止凸缘上的粘贴板位置
上粘贴板的喷嘴
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 211 835 00 88 标牌 1 一个喷嘴需要一张粘贴板 X
操作号与损坏代码
容 时间 损坏代码 提示
洗系统 ZM 88201 42

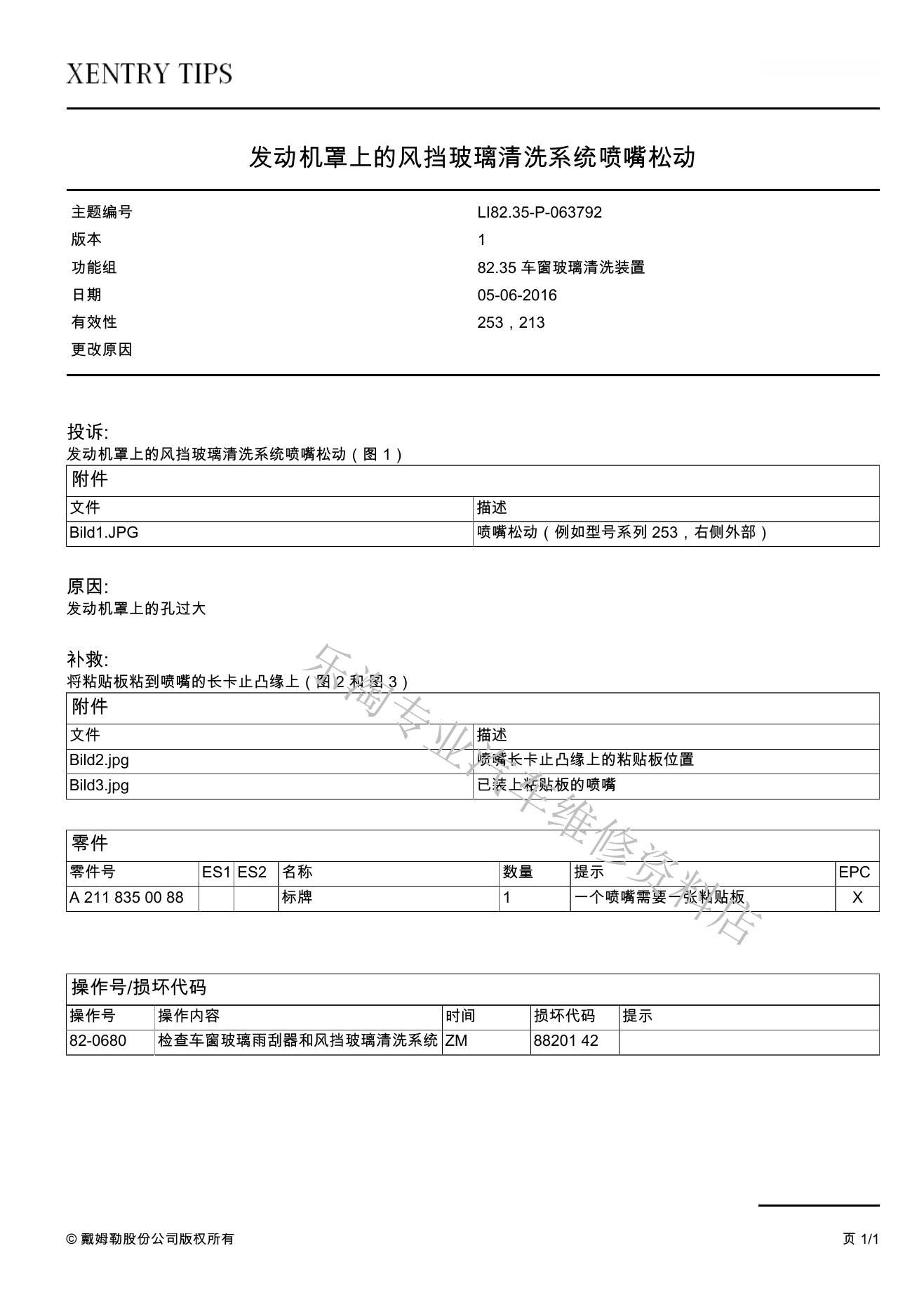

5、原始TIPS通告页面
以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
