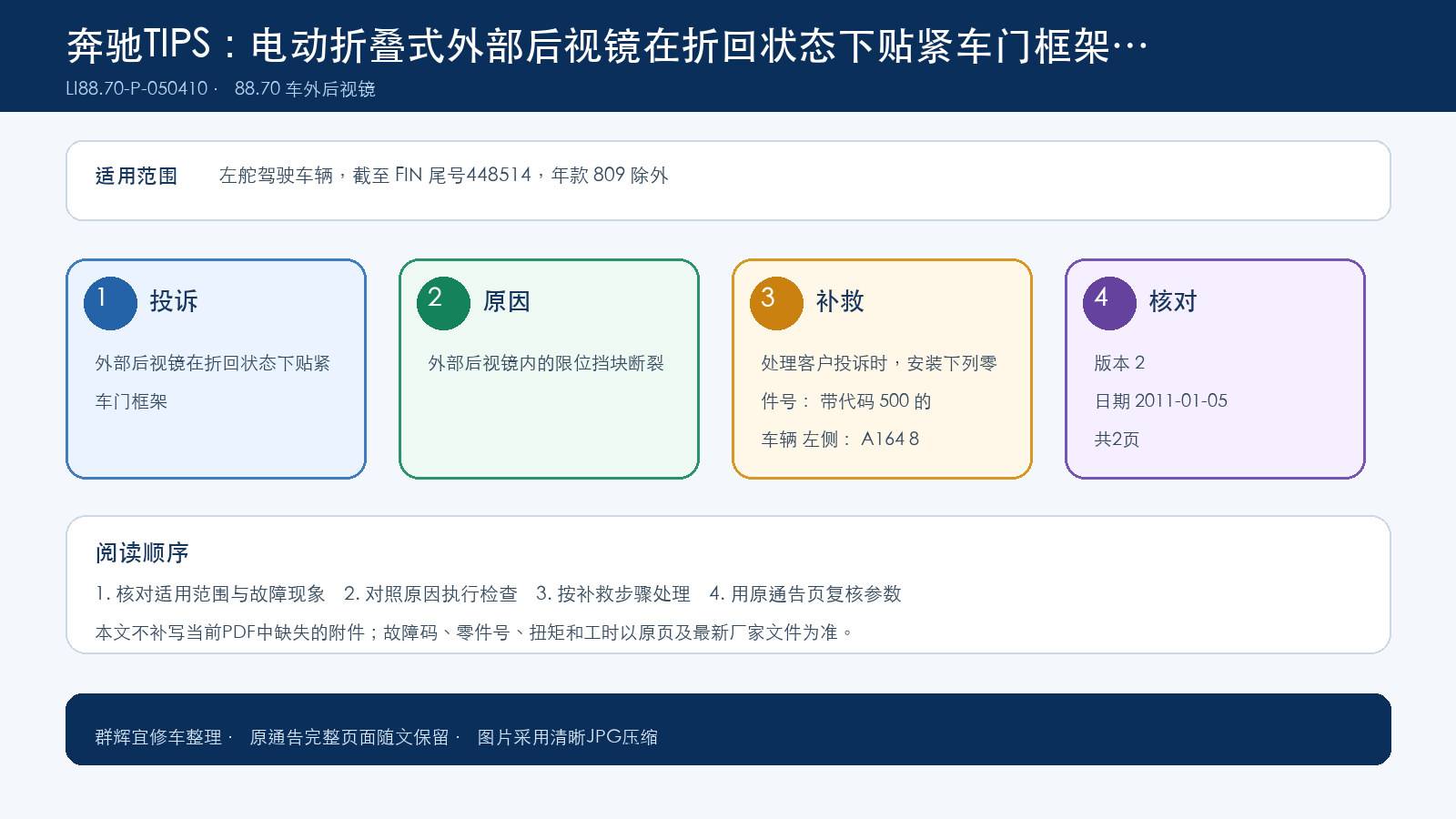

奔驰电动折叠式外部后视镜在折回状态下贴紧车门框架 (Refer to GI88.70-P-050351, V1)：LI88.70-P-050410

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

外部后视镜在折回状态下贴紧车门框架

二、原通告列出的可能原因

的限位挡块断裂

三、检查与补救步骤

下列零件号：

带代码 500 的车辆

左侧： A164 810 05 93

右侧： A164 810 06 63

带代码 500 + 249 的车辆

左侧：A164 810 15 93

右侧：A164 810 06 93

带代码 500 + 275 的车辆和带代码 500 + 249 + 275 的车辆

左侧： A164 810 15 93

右侧：A164 810 12 93

注意：

在带代码 500 + 249、带代码 500 + 275 或带代码 500 + 249 + 275 的车辆上，外部后视镜的电缆组可能会比拆下的零

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A1648100593 左侧后视镜 1 代码 500 X

A1648100693 右侧后视镜 1 代码 500 X

A1648101293 右侧后视镜 1 代码 275 + 代码 500 X

A1648101593 左侧后视镜 1 代码 249 + 代码 275 + 代码 500 X

操作号与损坏代码

容 时间 损坏代码 提示

81B01 06 左侧车外后视镜断裂

81P01 06 右侧外部后视镜断裂

WIS参考

AR88.70-P-9000GZ 将车外后视镜整体拆卸和安

补救

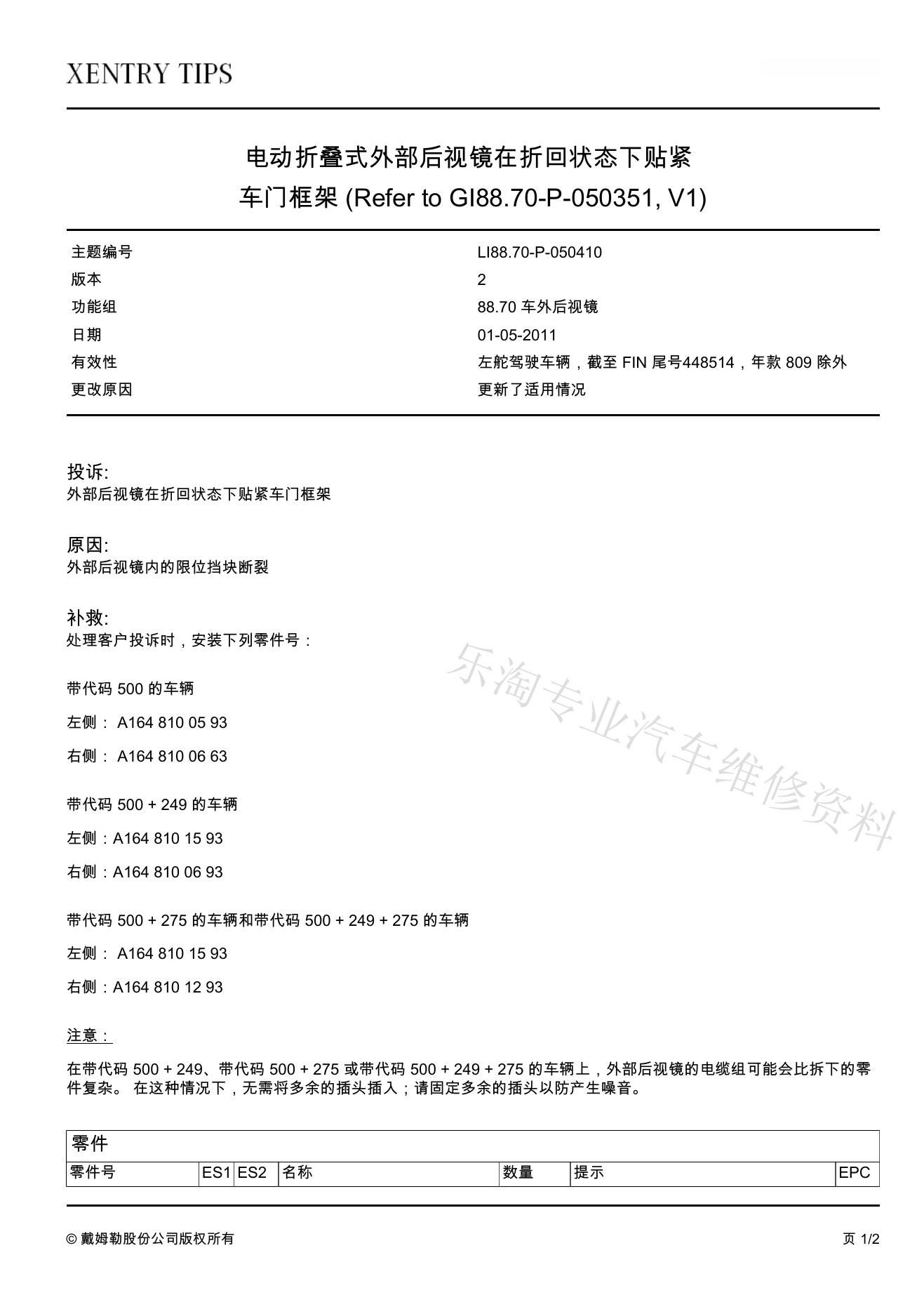

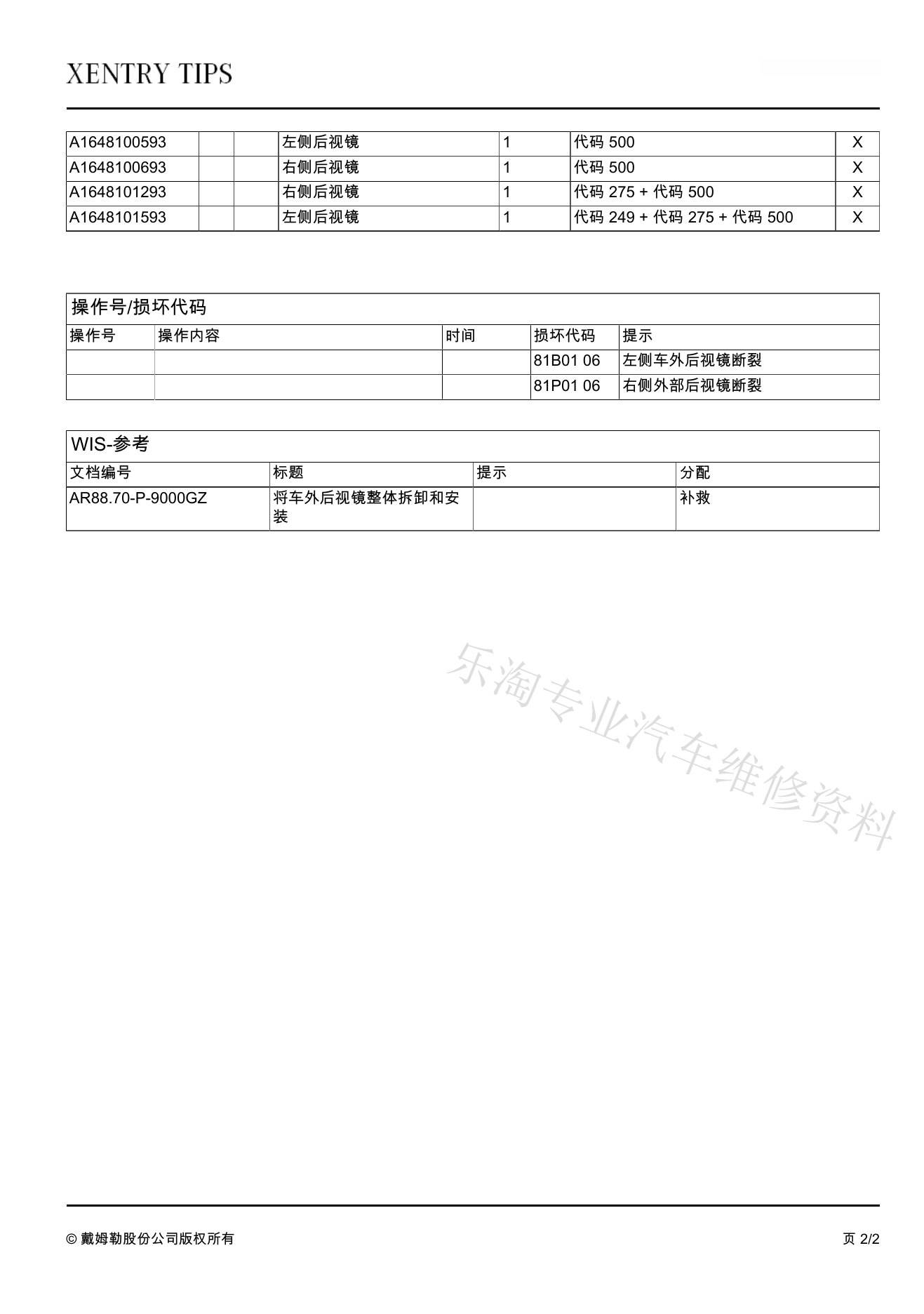

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
