奔驰C197 SLS AMG中央控制台拆装：饰板、控制模块、插头与卡扣

SLS中央控制台集成多组开关、控制器和高档饰板，卡扣与固定件隐藏较深。拆卸受力不均可能损伤碳纤维、皮革或高光表面。

作业前关闭点火开关并等待车辆网络休眠，准备洁净软垫放置拆下的饰板和电子模块。

一、保护内饰并释放上部饰板

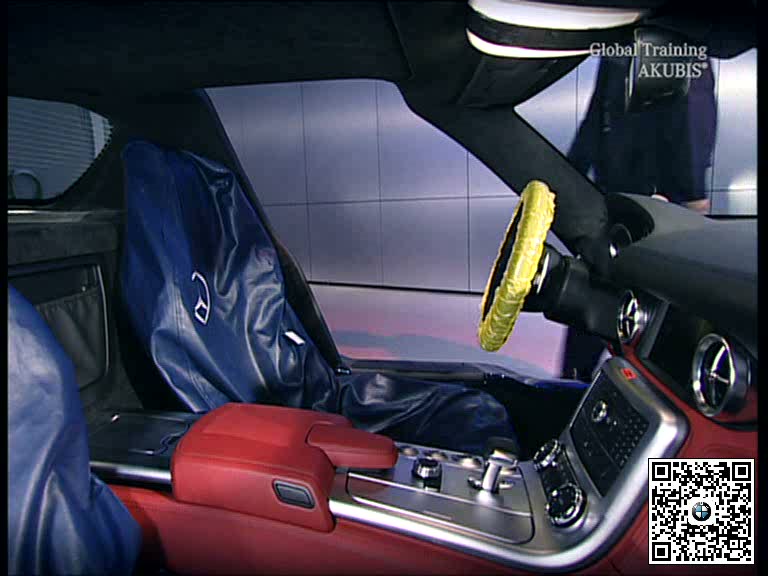

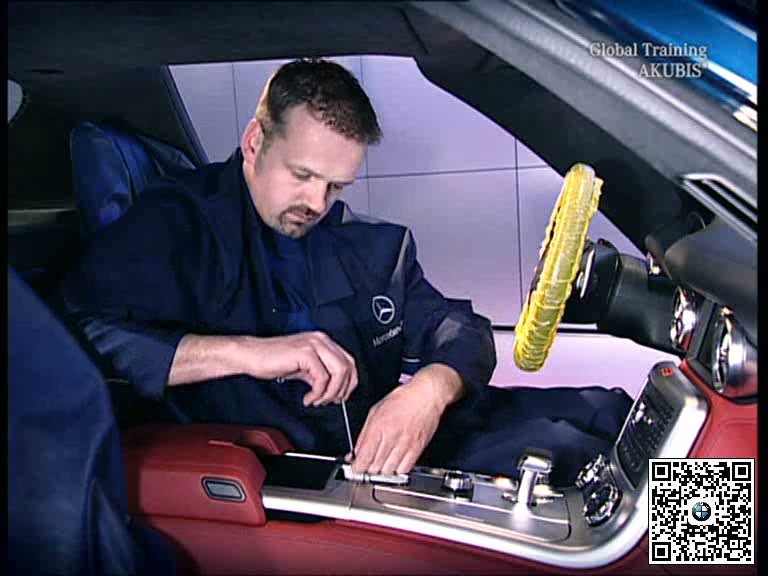

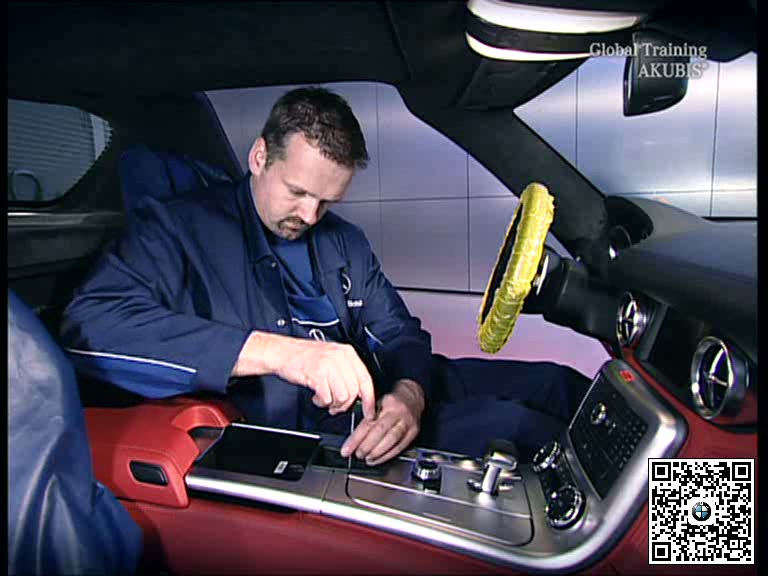

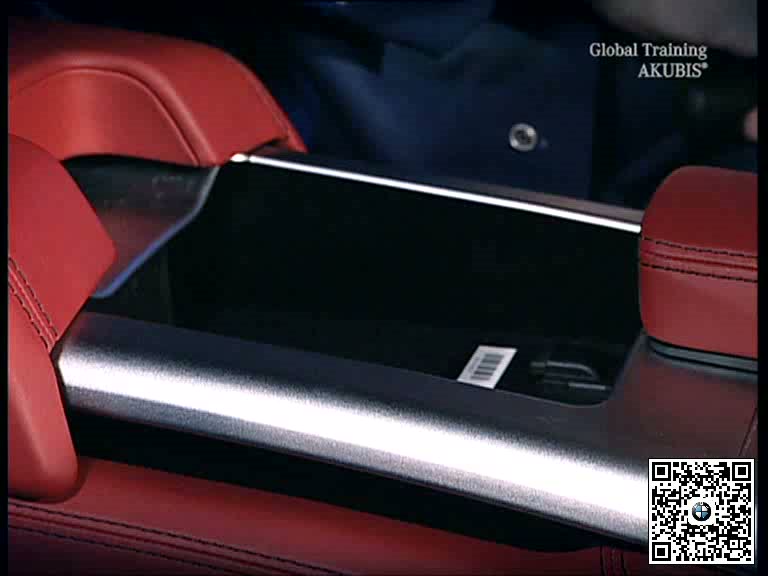

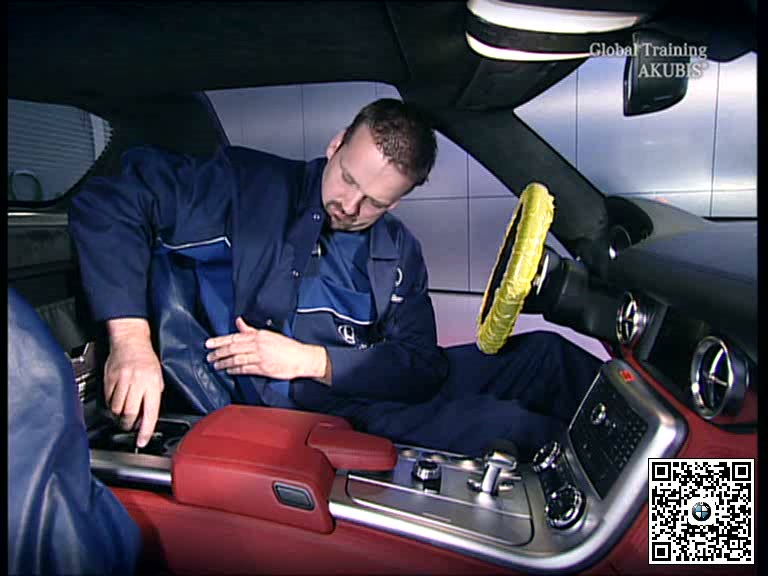

覆盖座椅和控制台周边，从规定缺口使用塑料工具释放上部面板、控制器和必要小盖板，避免在可见表面硬撬。

二、拆除隐藏固定件和控制组件

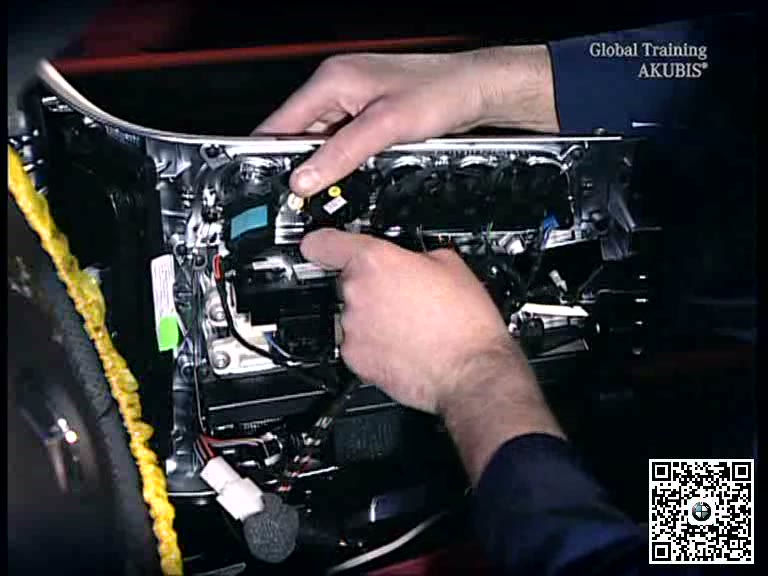

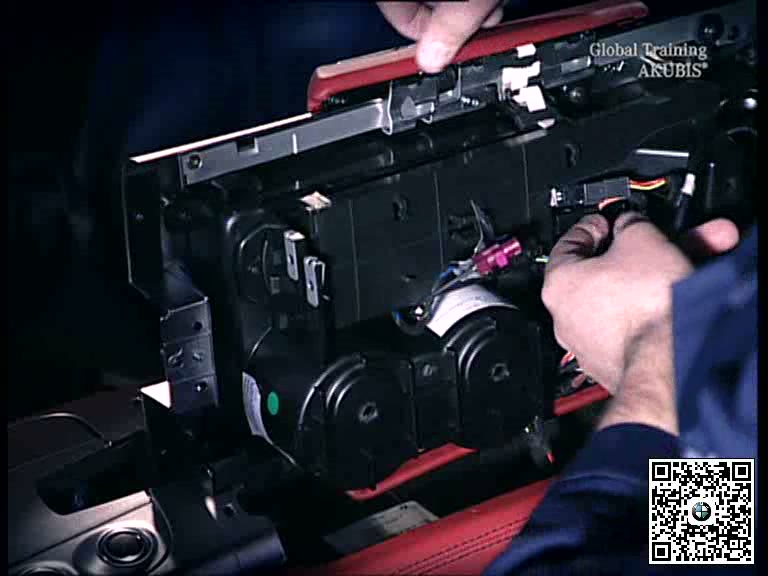

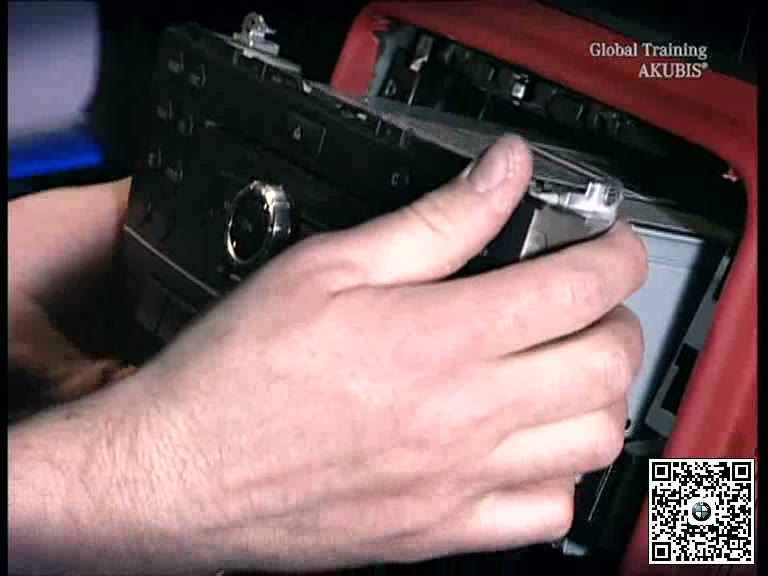

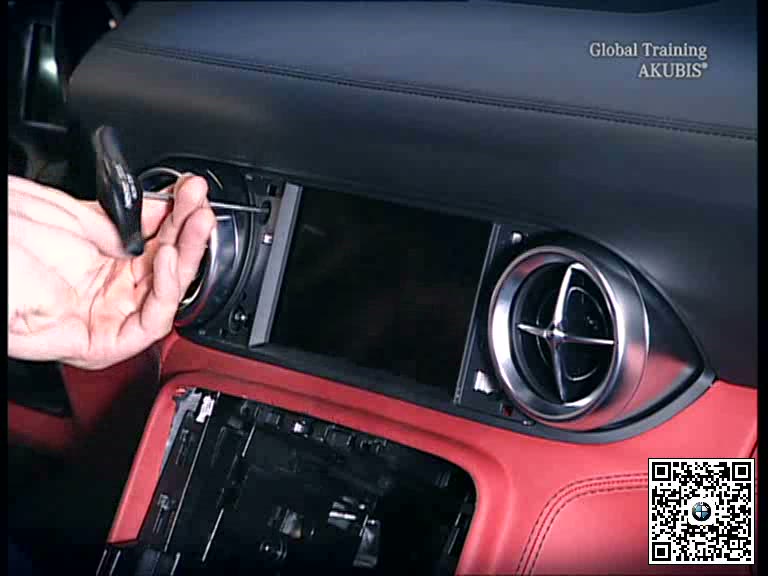

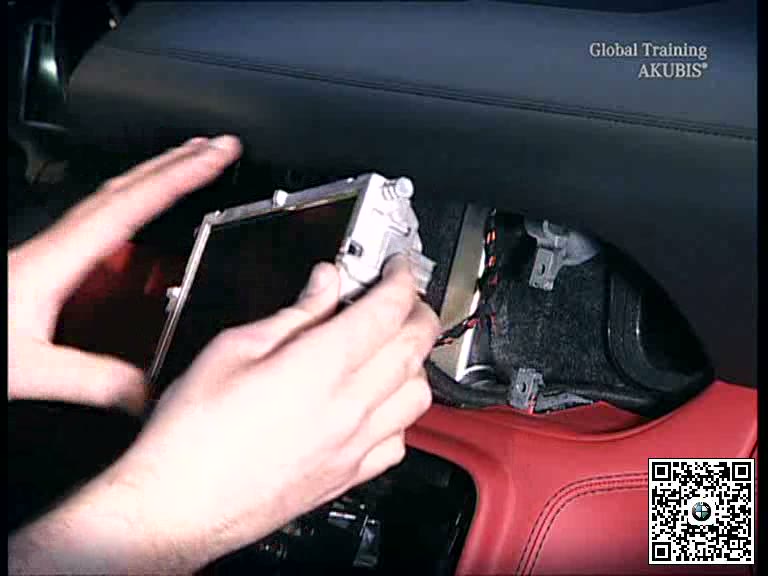

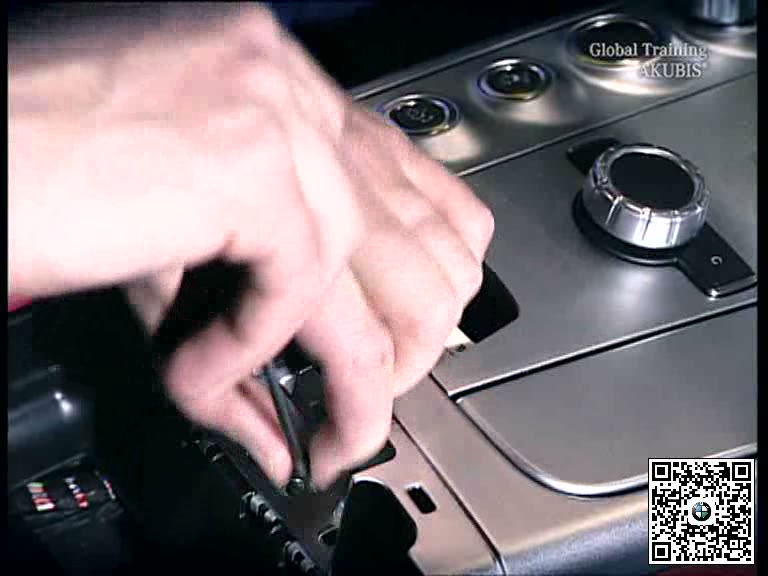

找到并拆下隐藏螺钉，托住控制面板逐一解除插头锁止。记录各模块、开关和线束位置，不能悬挂在线束上。

三、移出控制台并按需要分解

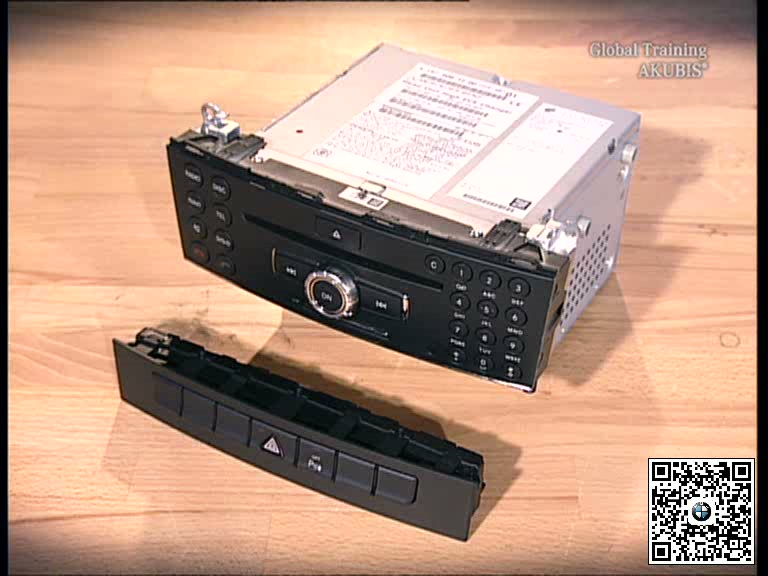

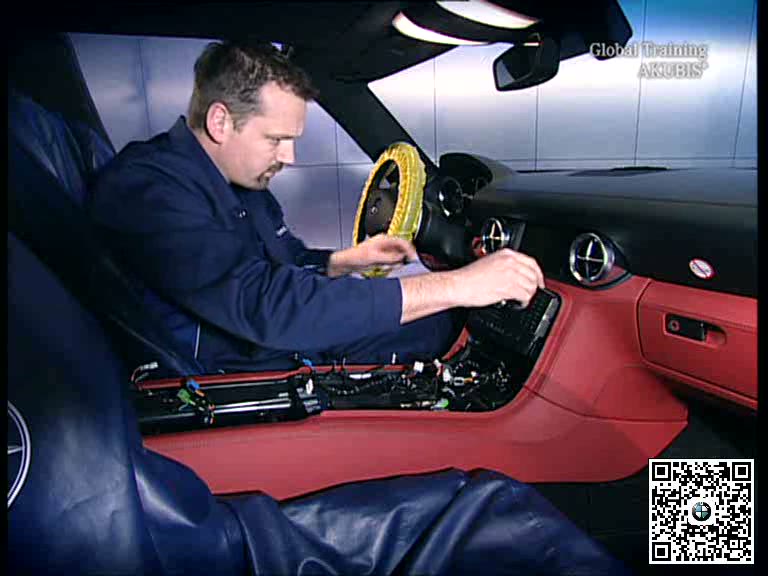

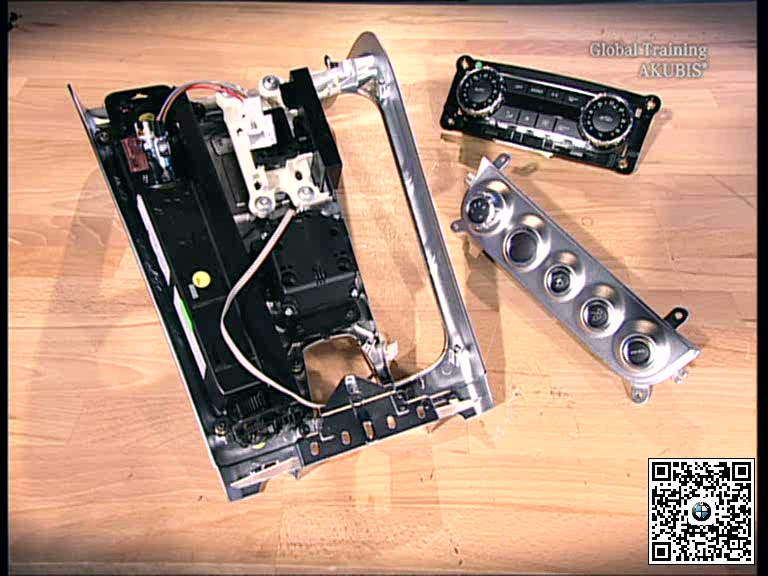

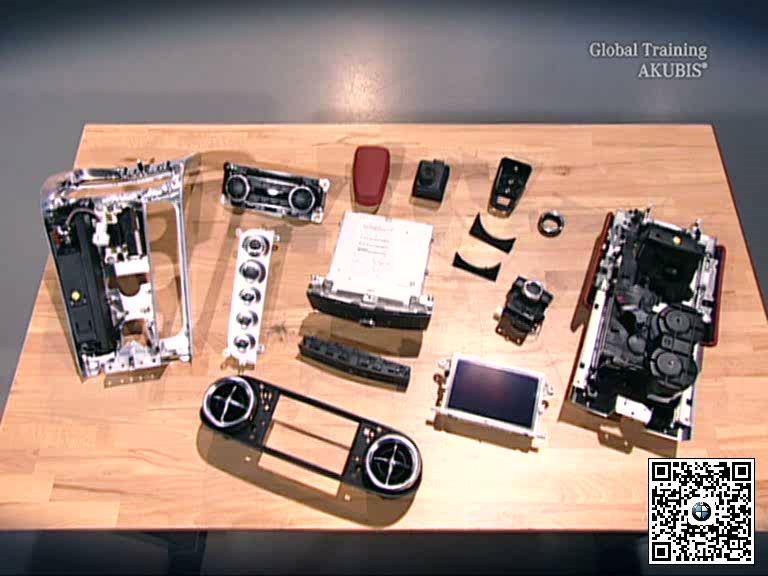

释放控制台主体固定点和剩余连接，控制角度平稳移出。在软垫上分解模块、支架和饰件，检查卡扣及定位结构。

四、装复并检查全部控制功能

按原位置恢复模块和线束，先定位控制台再压入饰板卡扣。检查换挡、旋钮、按键、照明及车辆实际配备的相关功能。

五、完工检查要点

• 碳纤维、皮革和高光饰面无划伤。
• 隐藏固定件和插头位置记录清楚。
• 卡扣、模块和线束完整恢复。
• 全部按键、控制器和照明功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
