奔驰BR463前桥维修（二）：传动凸缘、差速器预紧、齿侧间隙与轮毂

肖师傅
肖师傅
肖师傅
管理员, Keymaster
12189
文章
1
粉丝
技术培训评论137阅读模式
摘要依据BR463前桥维修第二册整理前桥壳体、传动凸缘、差速器、预紧与齿侧间隙、接触区、轮毂和完工检查。

第二册进入前桥壳体、传动凸缘、差速器总成和轮毂组件。资料包含拆装、量表测量、轴承预紧、接触区和垫片选择，所有示例尺寸仅对应所示结构，实际维修必须按VIN和齿轮组标记核对。

一、前桥壳体、油液与拆装前标记

一、前桥壳体、油液与拆装前标记（page-03）
一、前桥壳体、油液与拆装前标记（page-04）
一、前桥壳体、油液与拆装前标记（page-05）

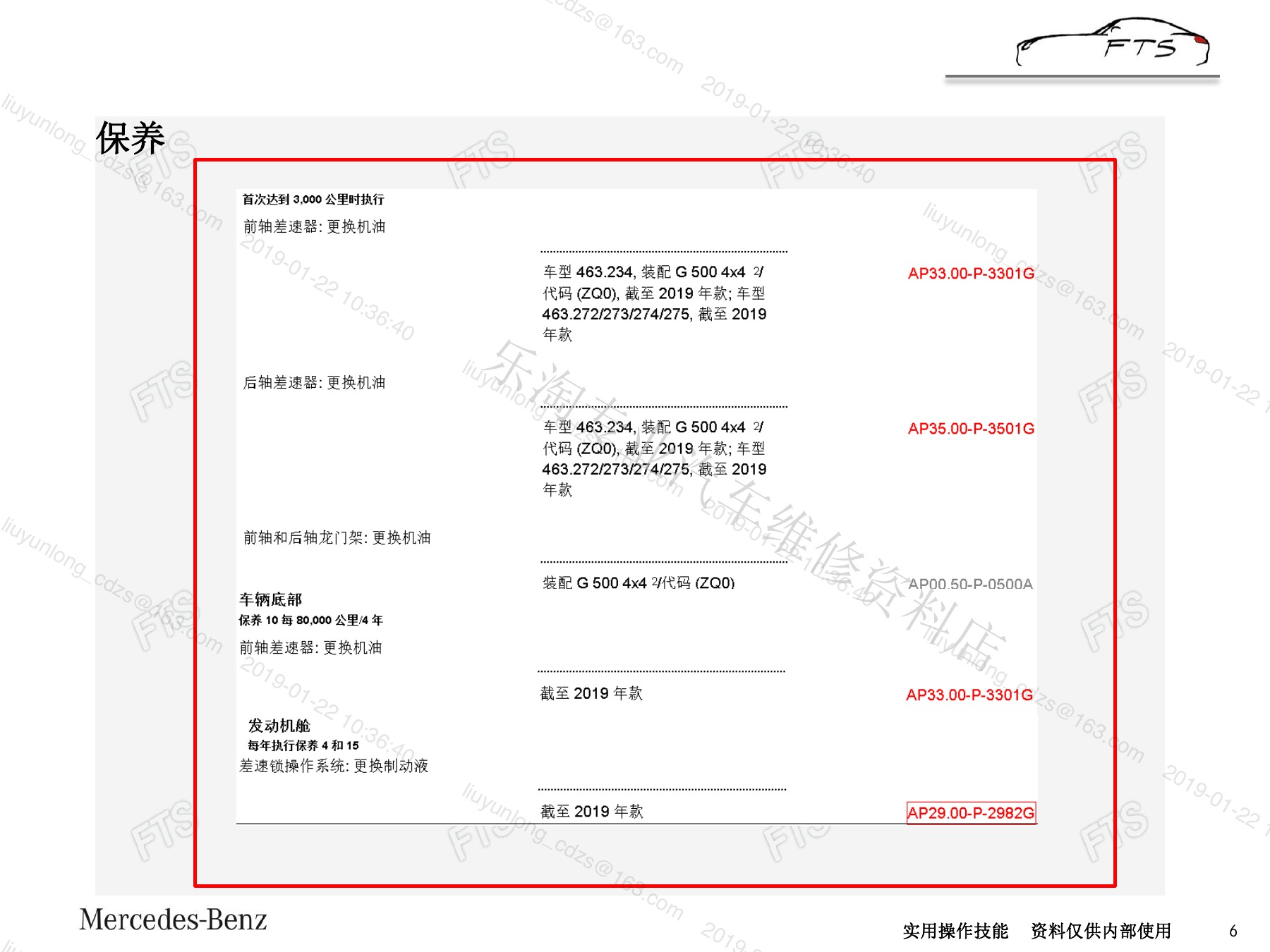

一、前桥壳体、油液与拆装前标记（page-06）
一、前桥壳体、油液与拆装前标记（page-07）
一、前桥壳体、油液与拆装前标记（page-08）

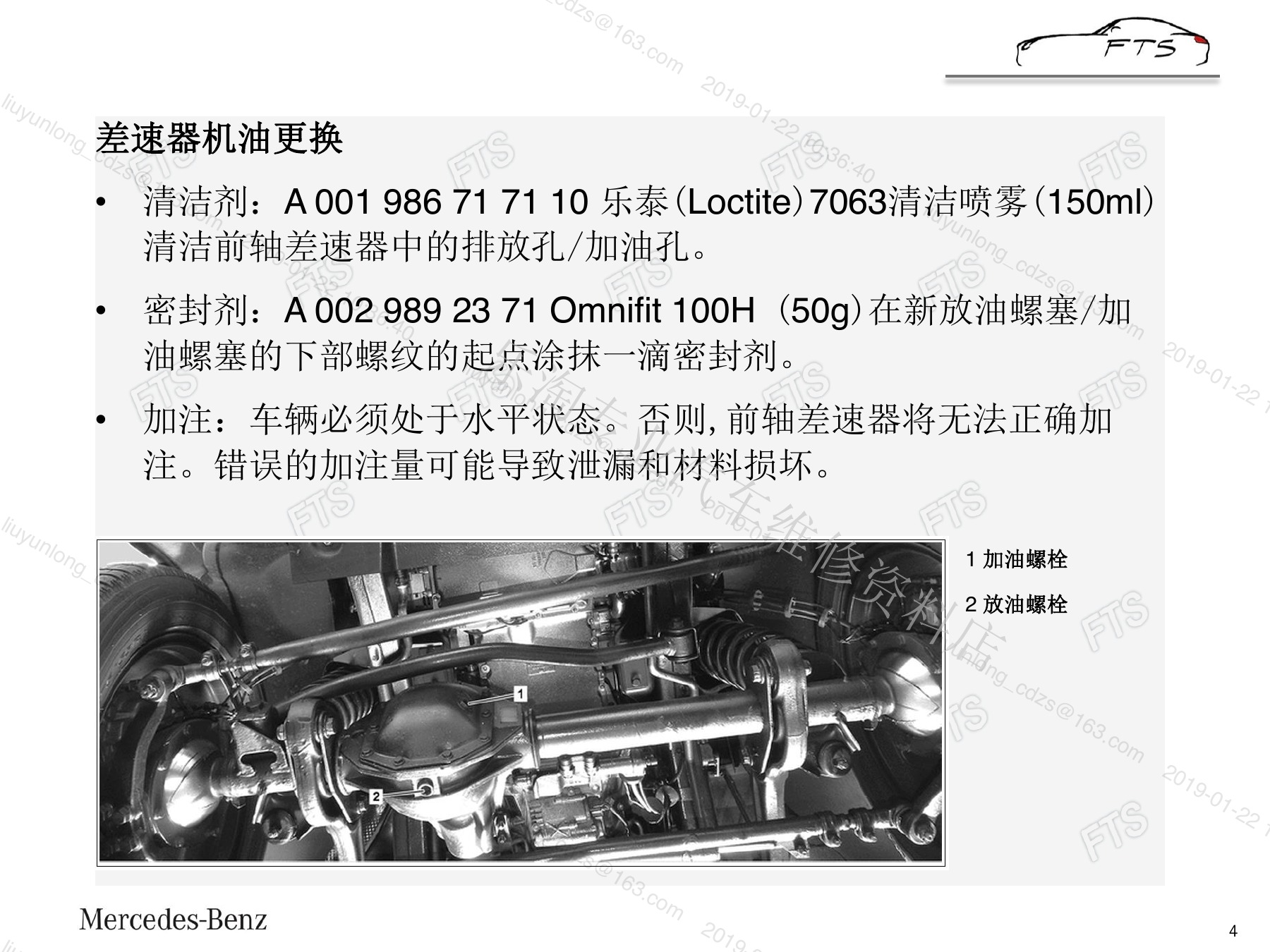

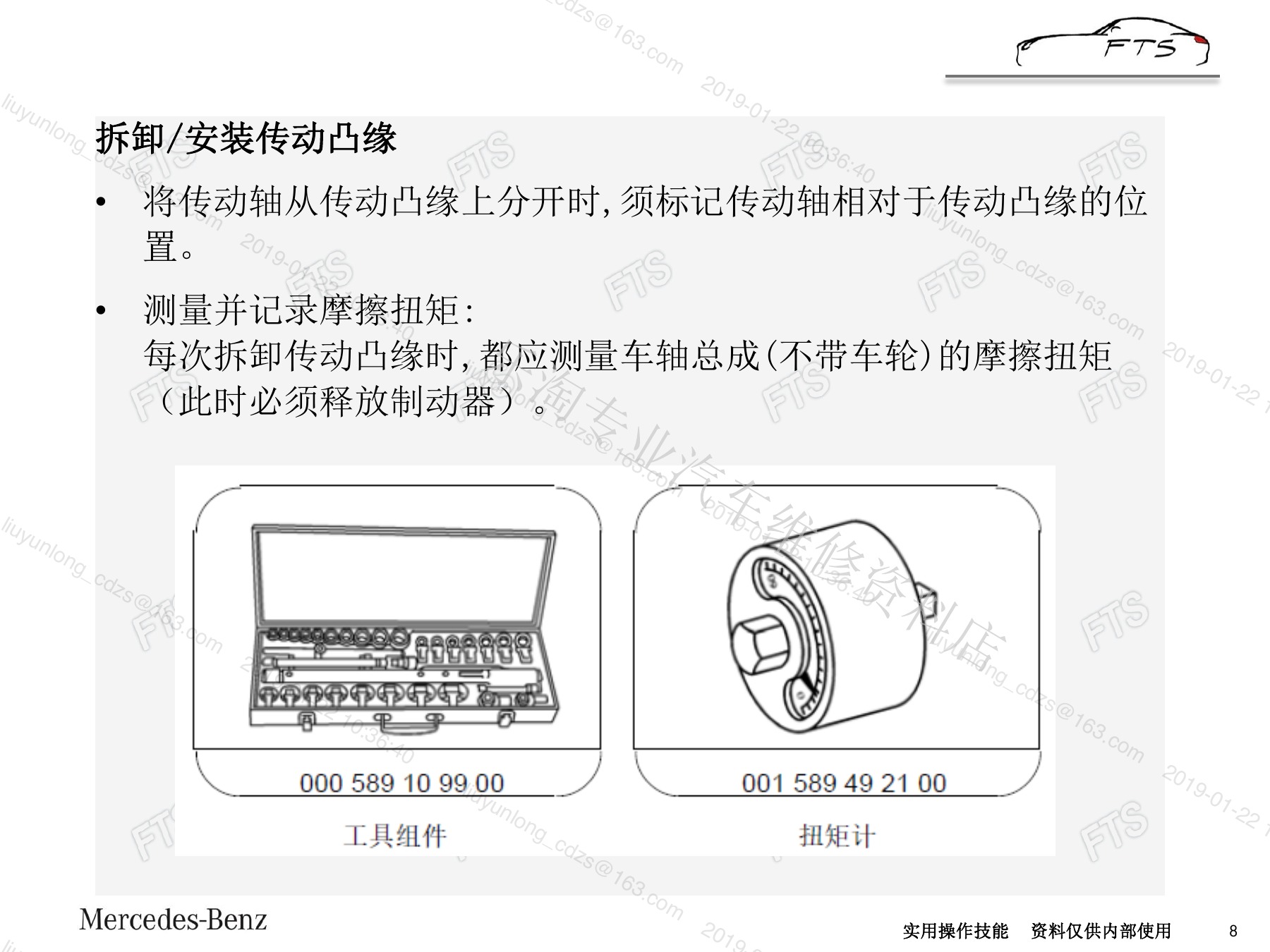

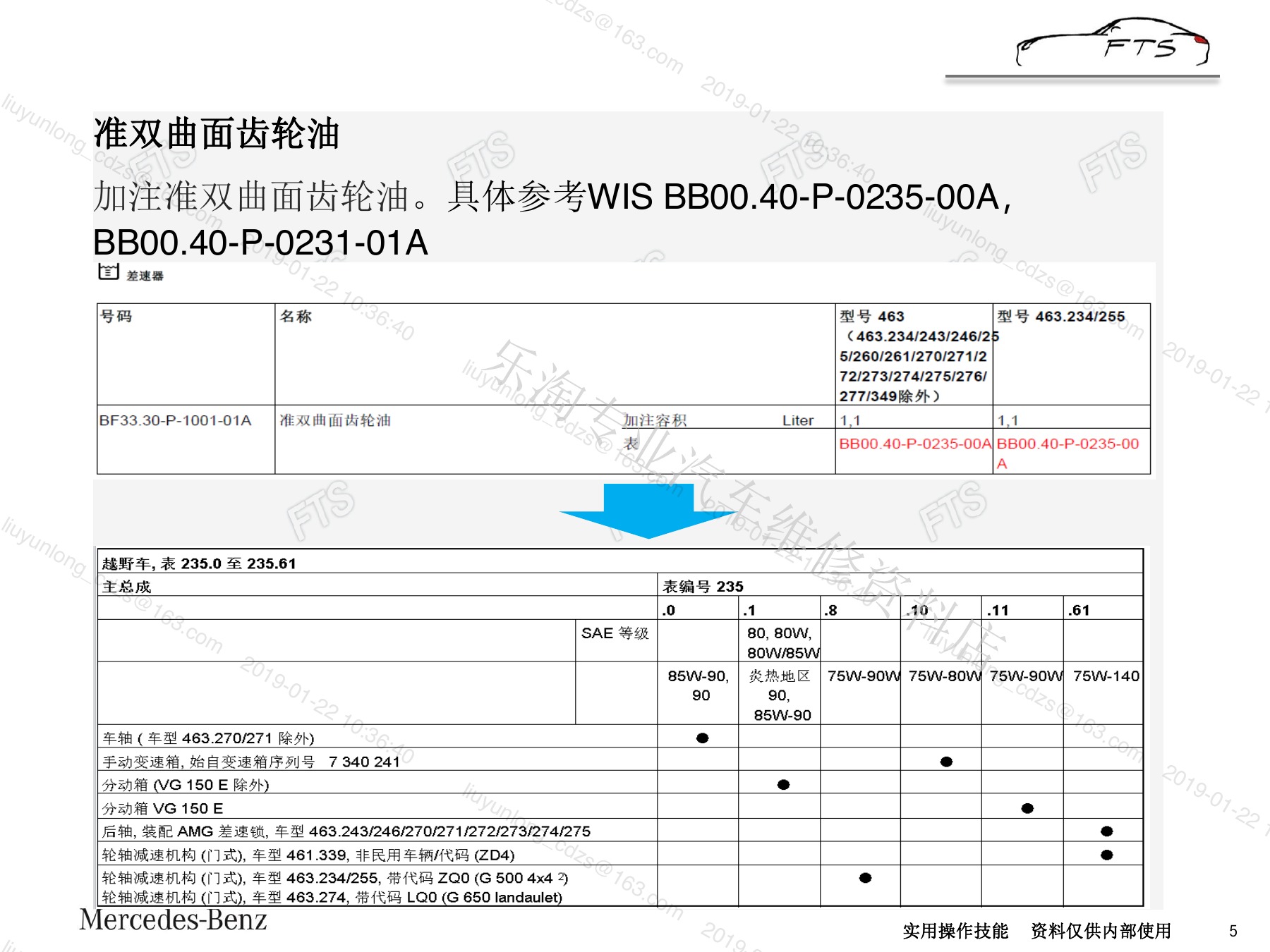

清洁前桥外部、排放油液并检查金属屑和进水，记录泄漏位置。拆卸传动轴和凸缘前标记相对位置，保护密封面和螺纹。

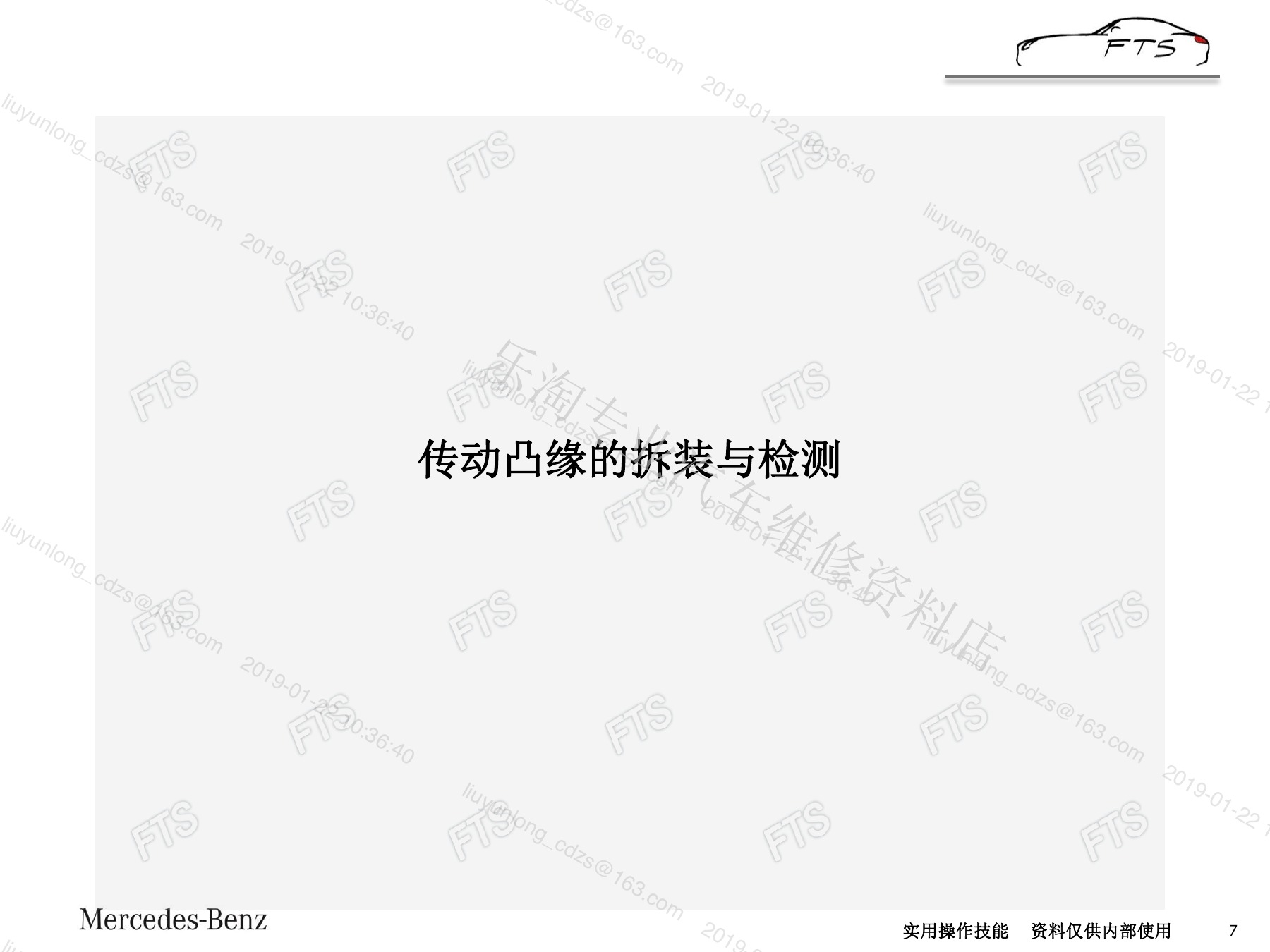

二、传动凸缘拆装、轴向间隙与密封

二、传动凸缘拆装、轴向间隙与密封（page-09）

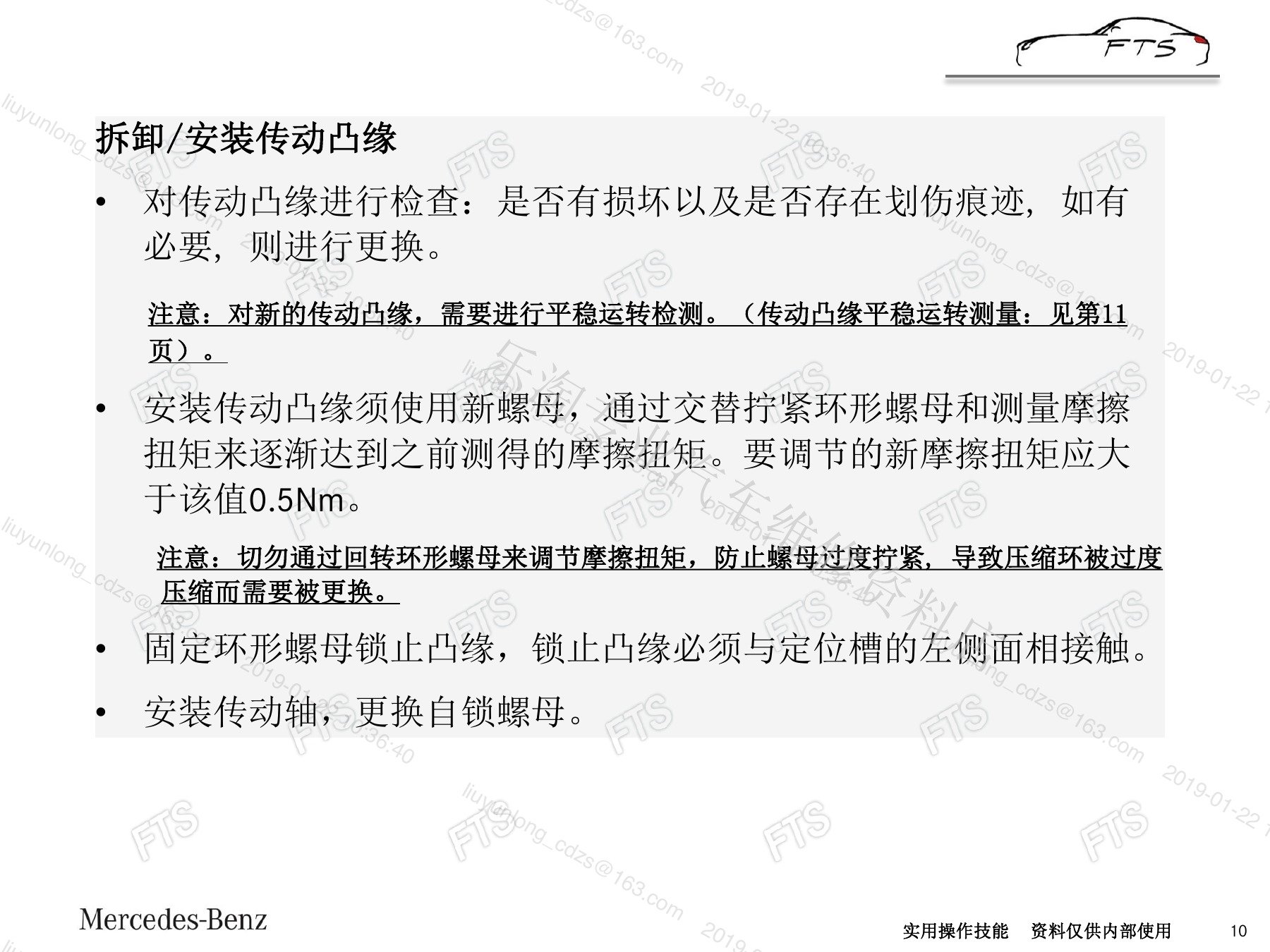

二、传动凸缘拆装、轴向间隙与密封（page-10）
二、传动凸缘拆装、轴向间隙与密封（page-11）
二、传动凸缘拆装、轴向间隙与密封（page-12）

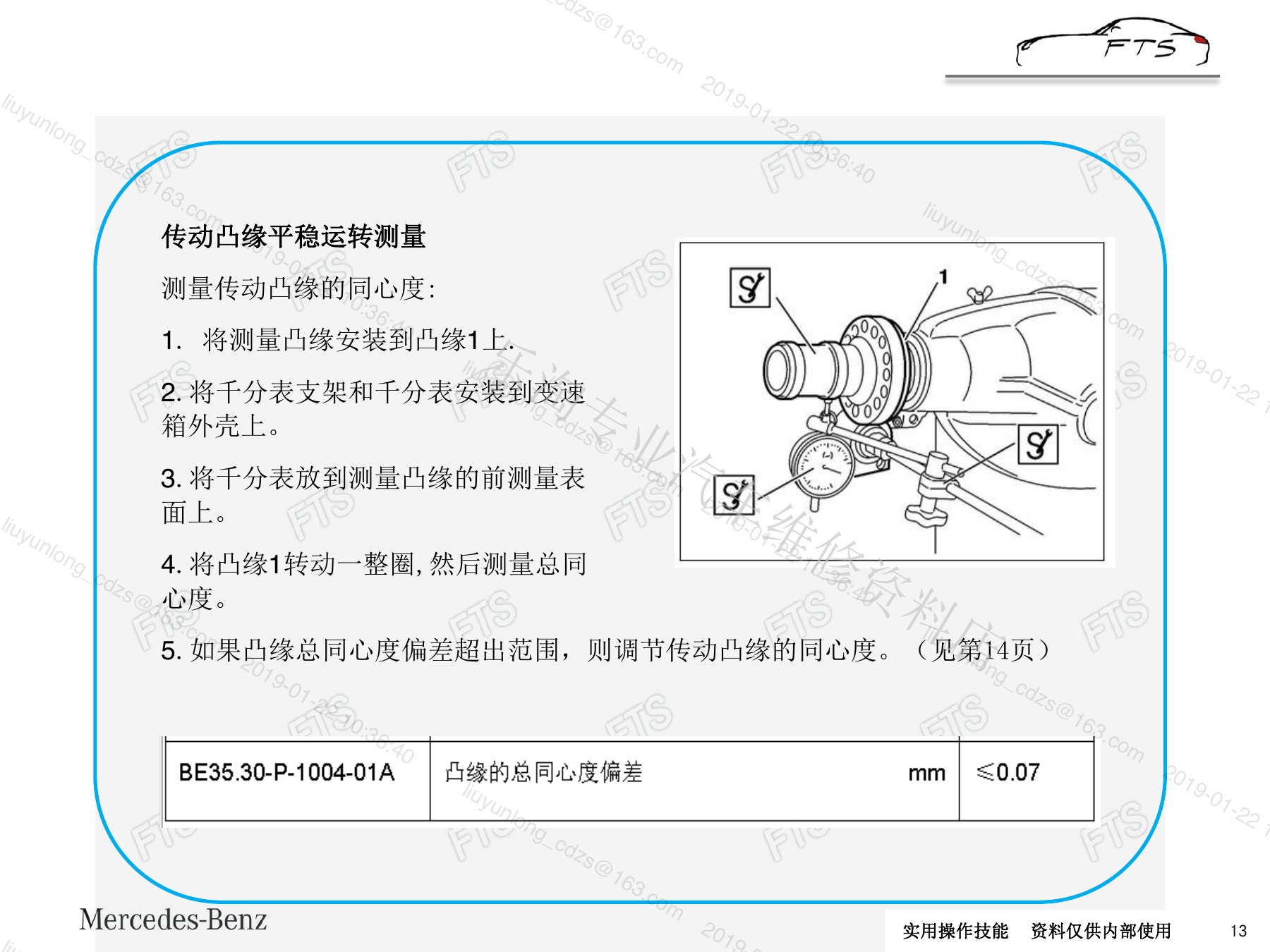

二、传动凸缘拆装、轴向间隙与密封（page-13）
二、传动凸缘拆装、轴向间隙与密封（page-14）
二、传动凸缘拆装、轴向间隙与密封（page-15）
二、传动凸缘拆装、轴向间隙与密封（page-16）

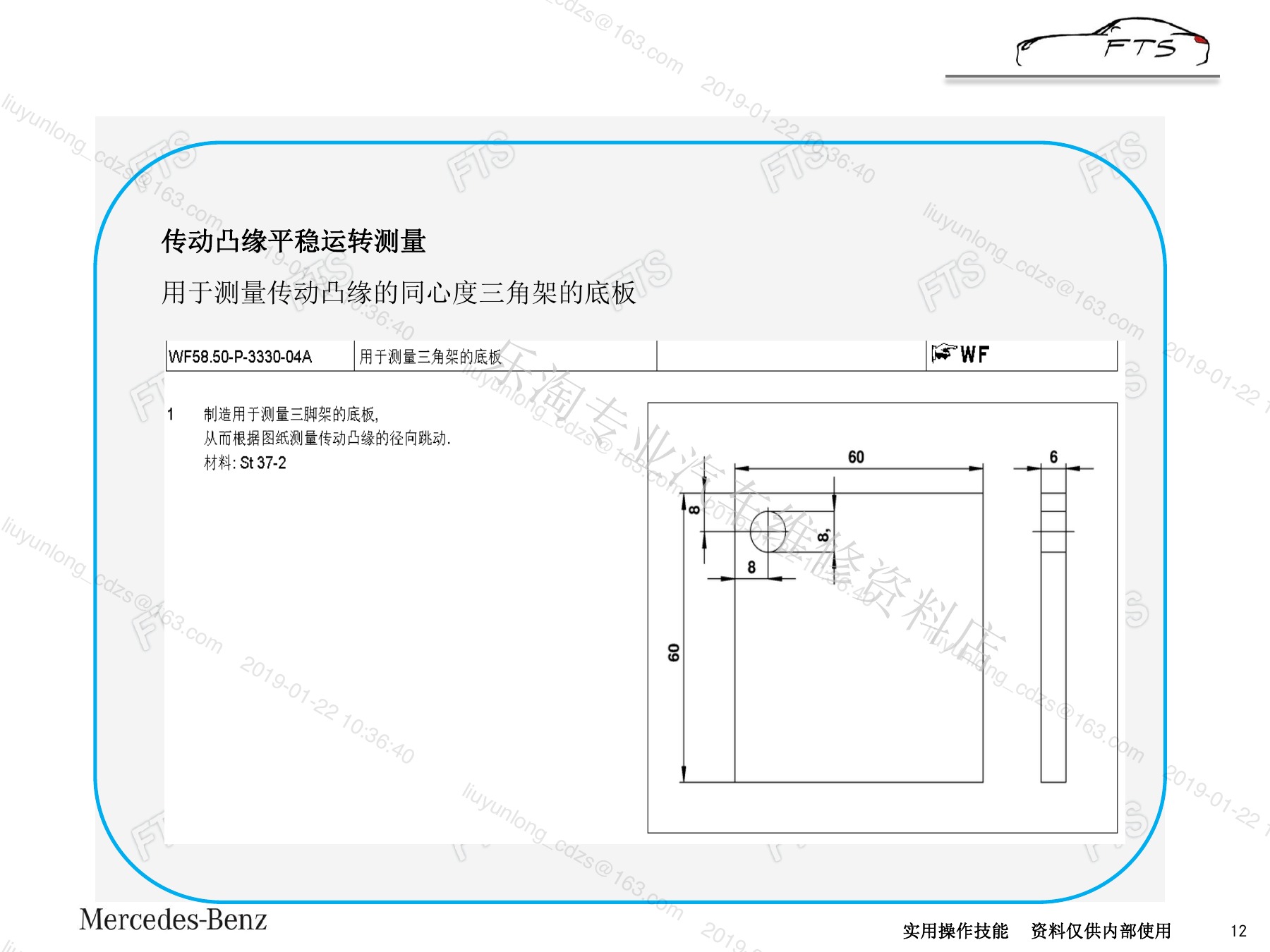

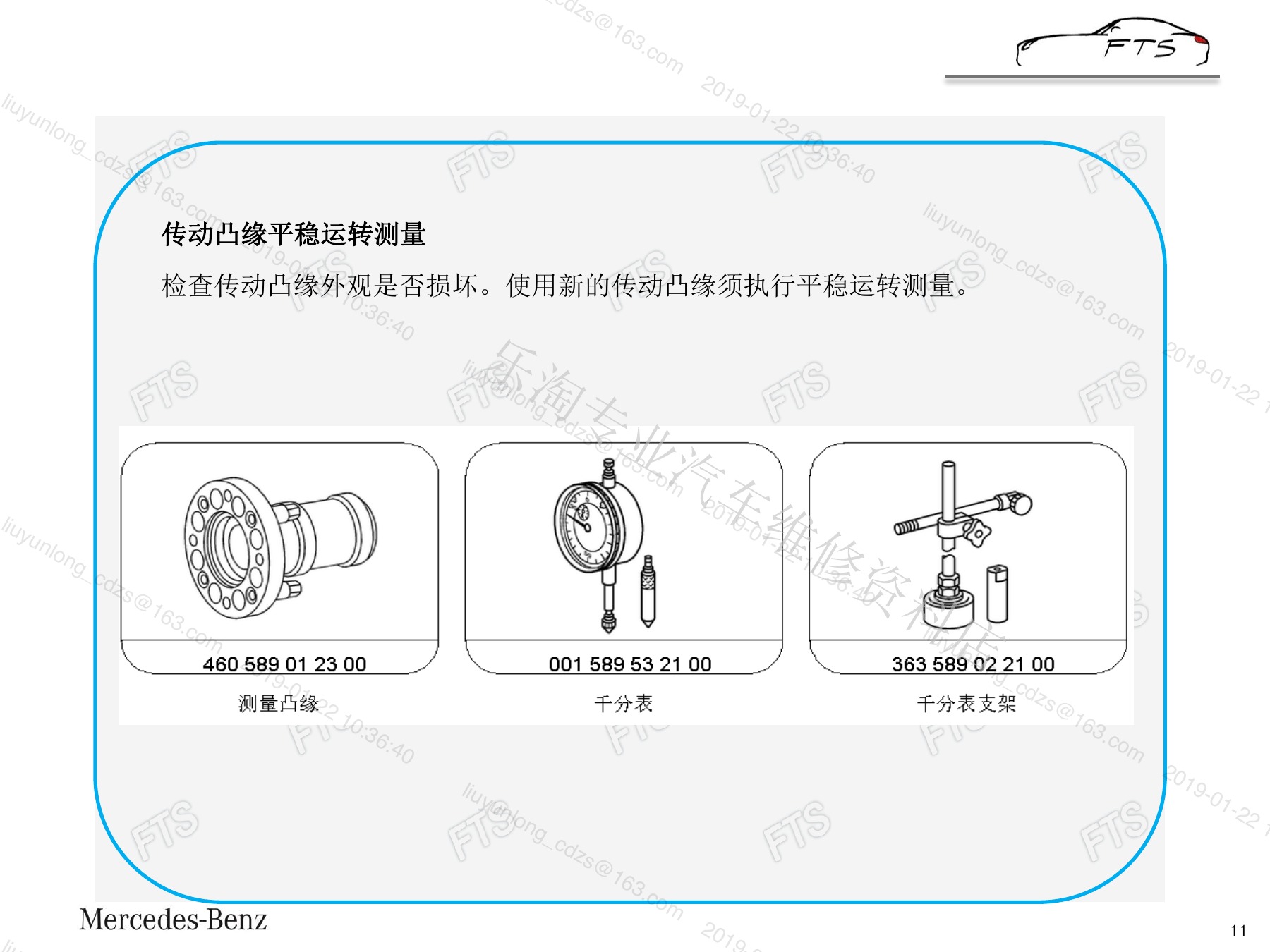

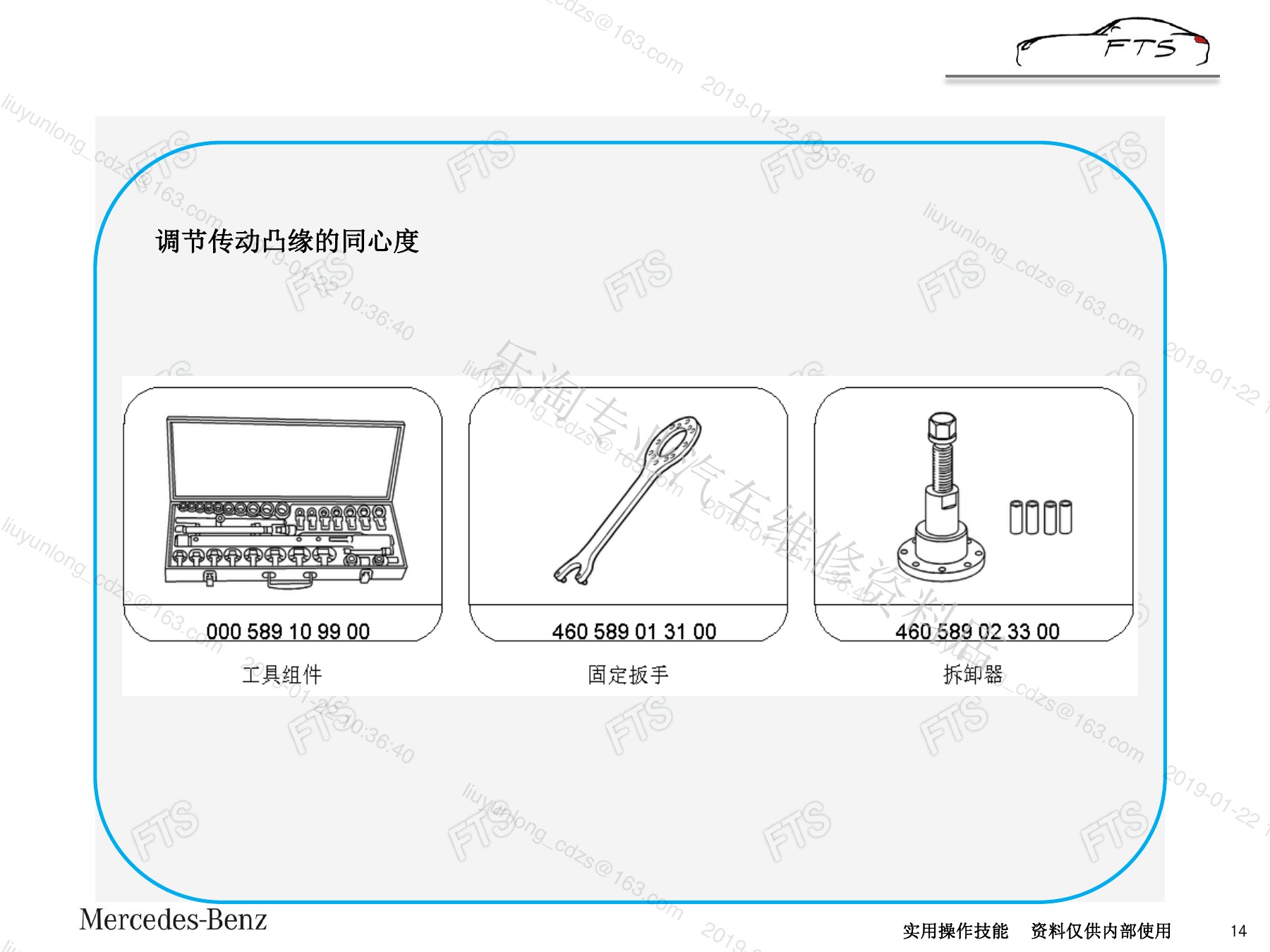

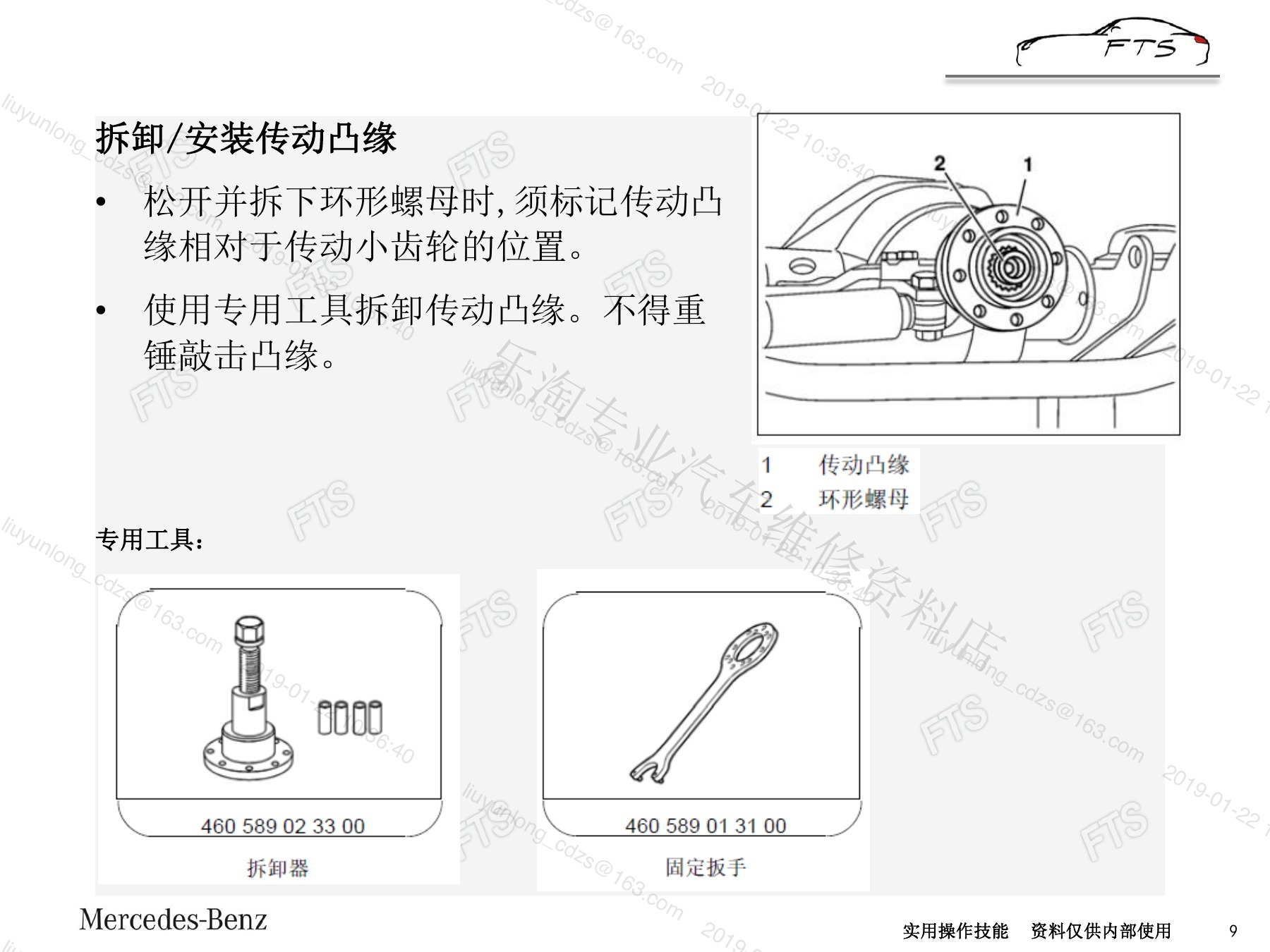

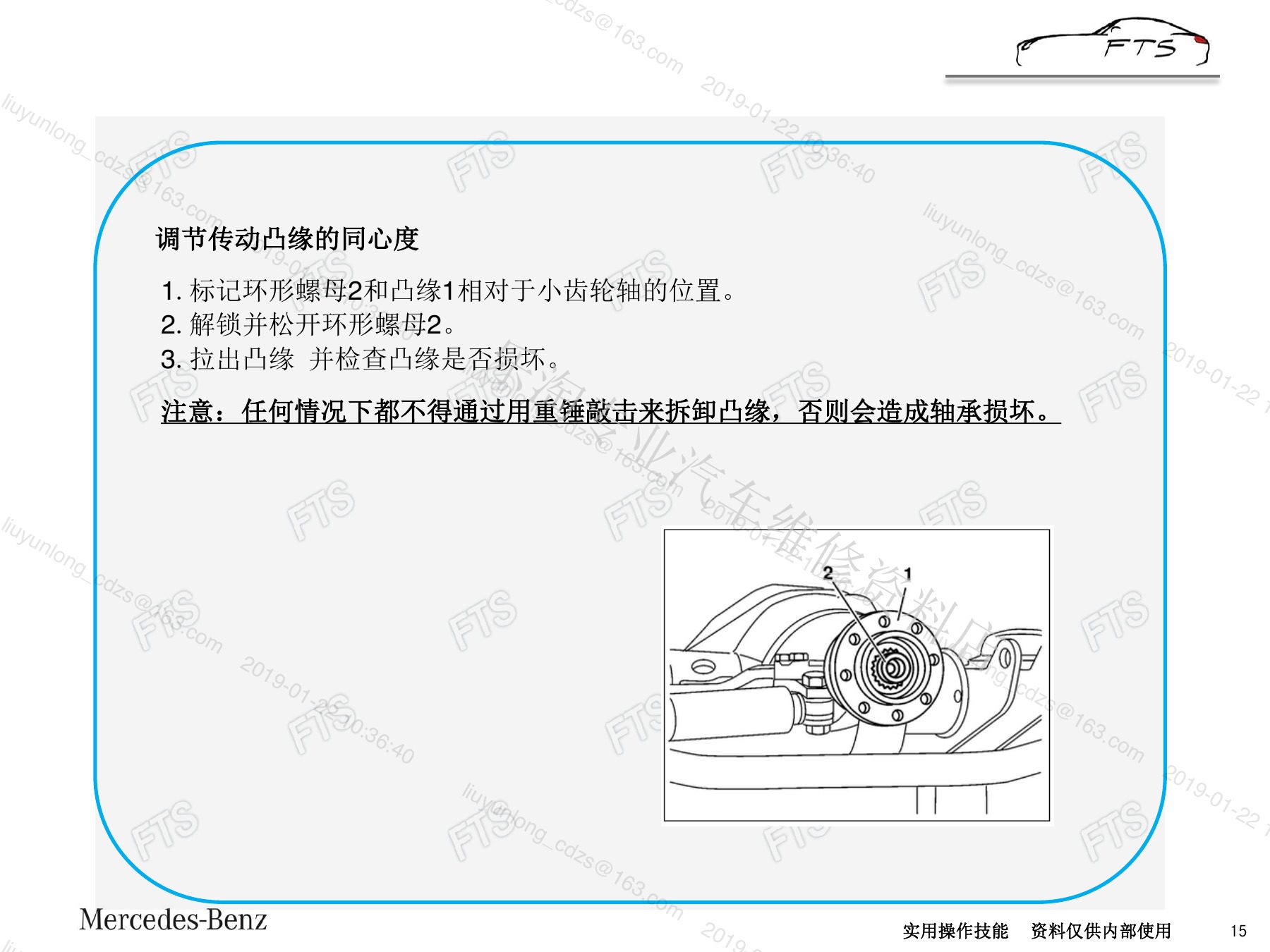

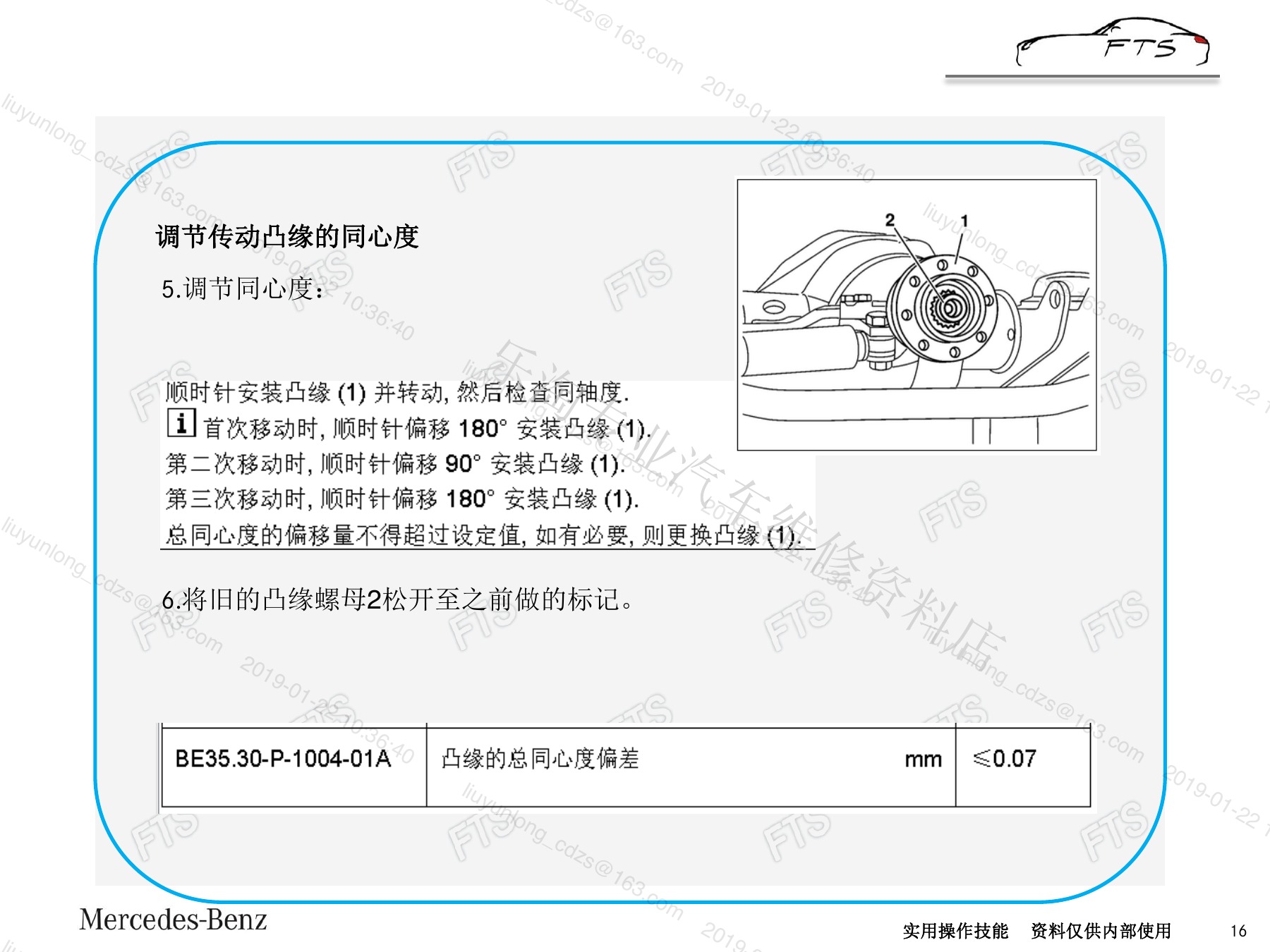

使用规定拉拔和固定工具拆装凸缘，检查花键、密封唇口和轴承。量表支架必须稳定，按WIS方向测量轴向/径向变化，装配新密封时控制深度和润滑。

三、差速器总成拆卸与壳体检查

三、差速器总成拆卸与壳体检查（page-17）

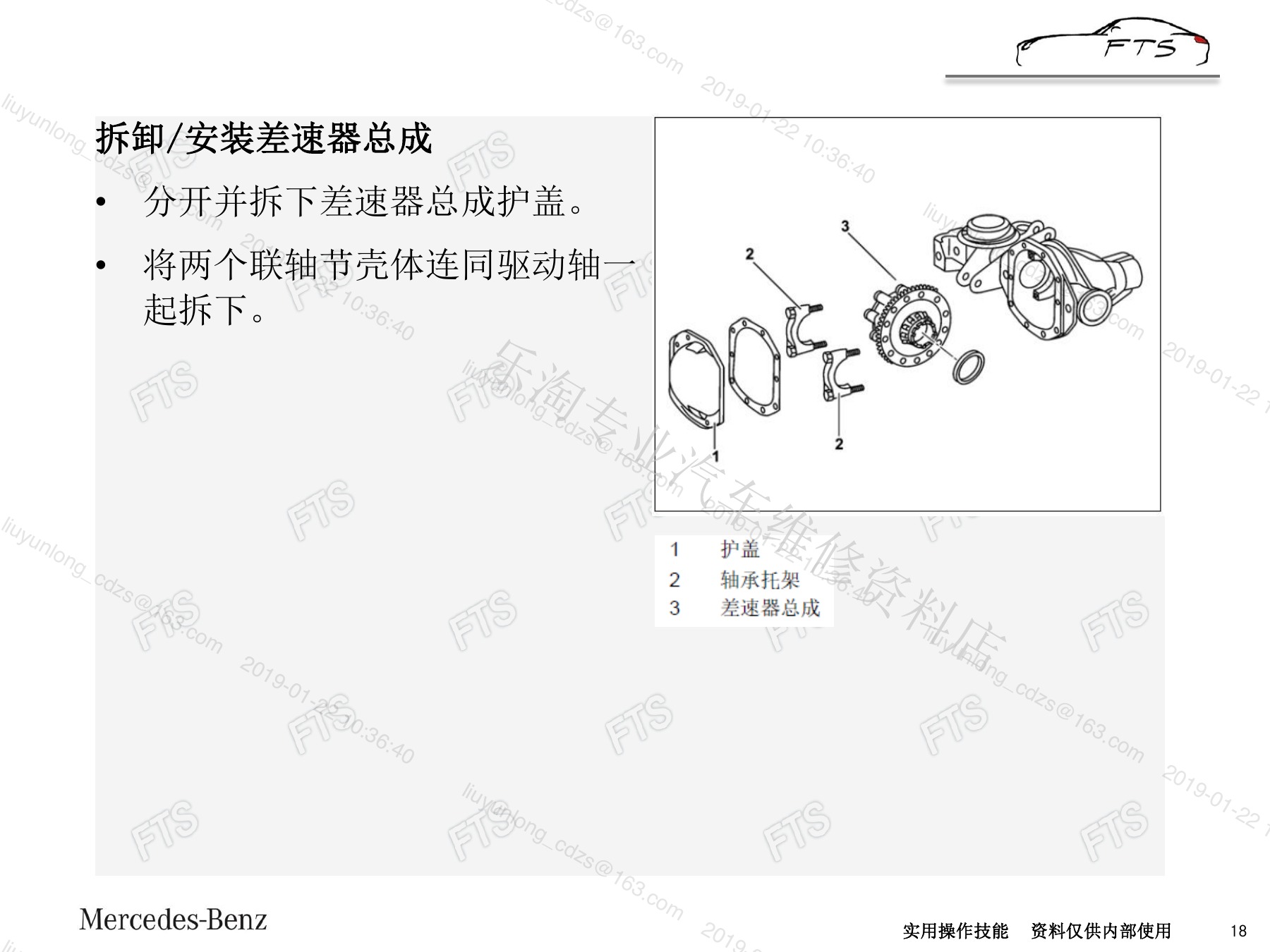

三、差速器总成拆卸与壳体检查（page-18）
三、差速器总成拆卸与壳体检查（page-19）
三、差速器总成拆卸与壳体检查（page-20）

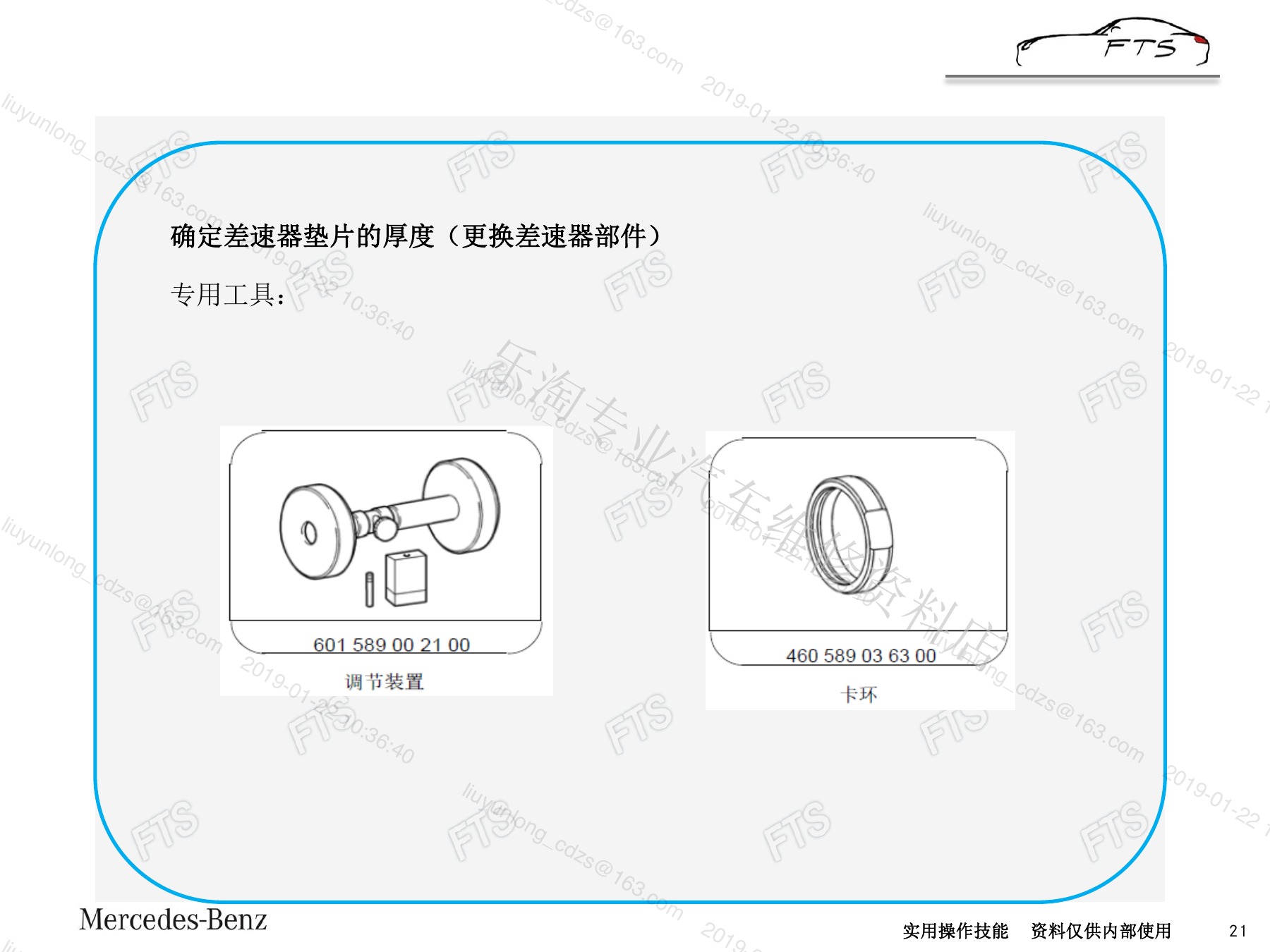

三、差速器总成拆卸与壳体检查（page-21）
三、差速器总成拆卸与壳体检查（page-22）

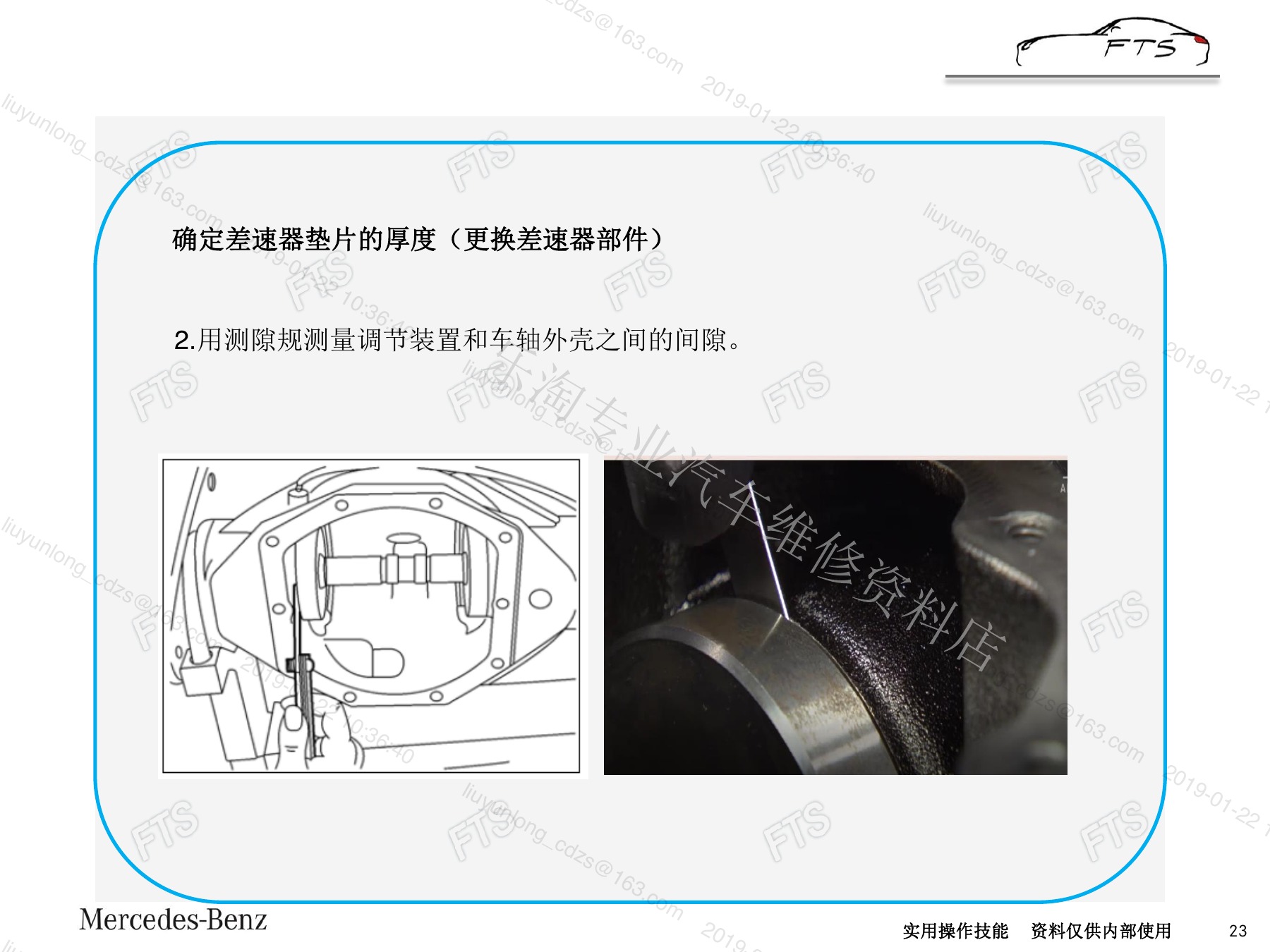

三、差速器总成拆卸与壳体检查（page-23）
三、差速器总成拆卸与壳体检查（page-24）

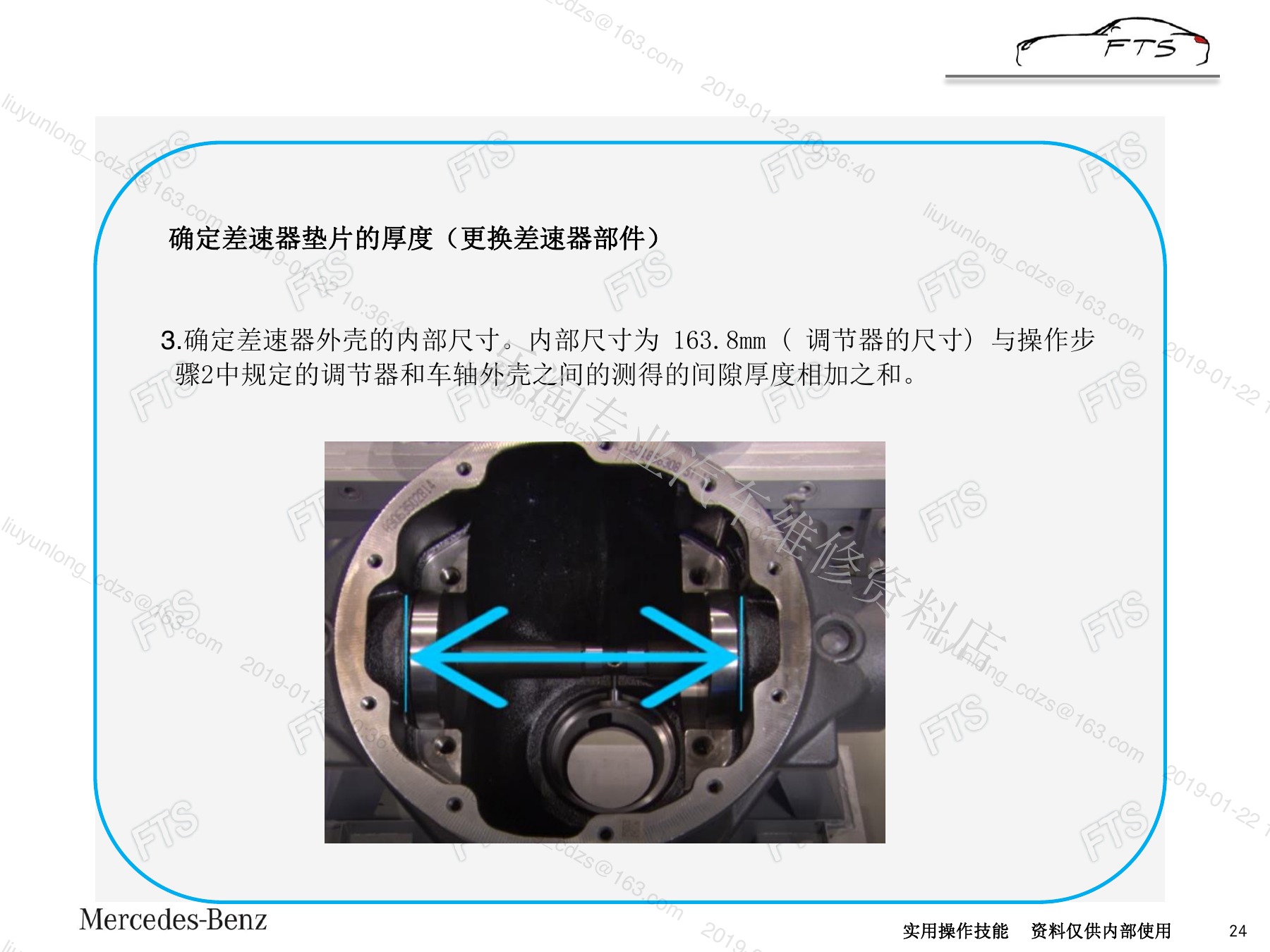

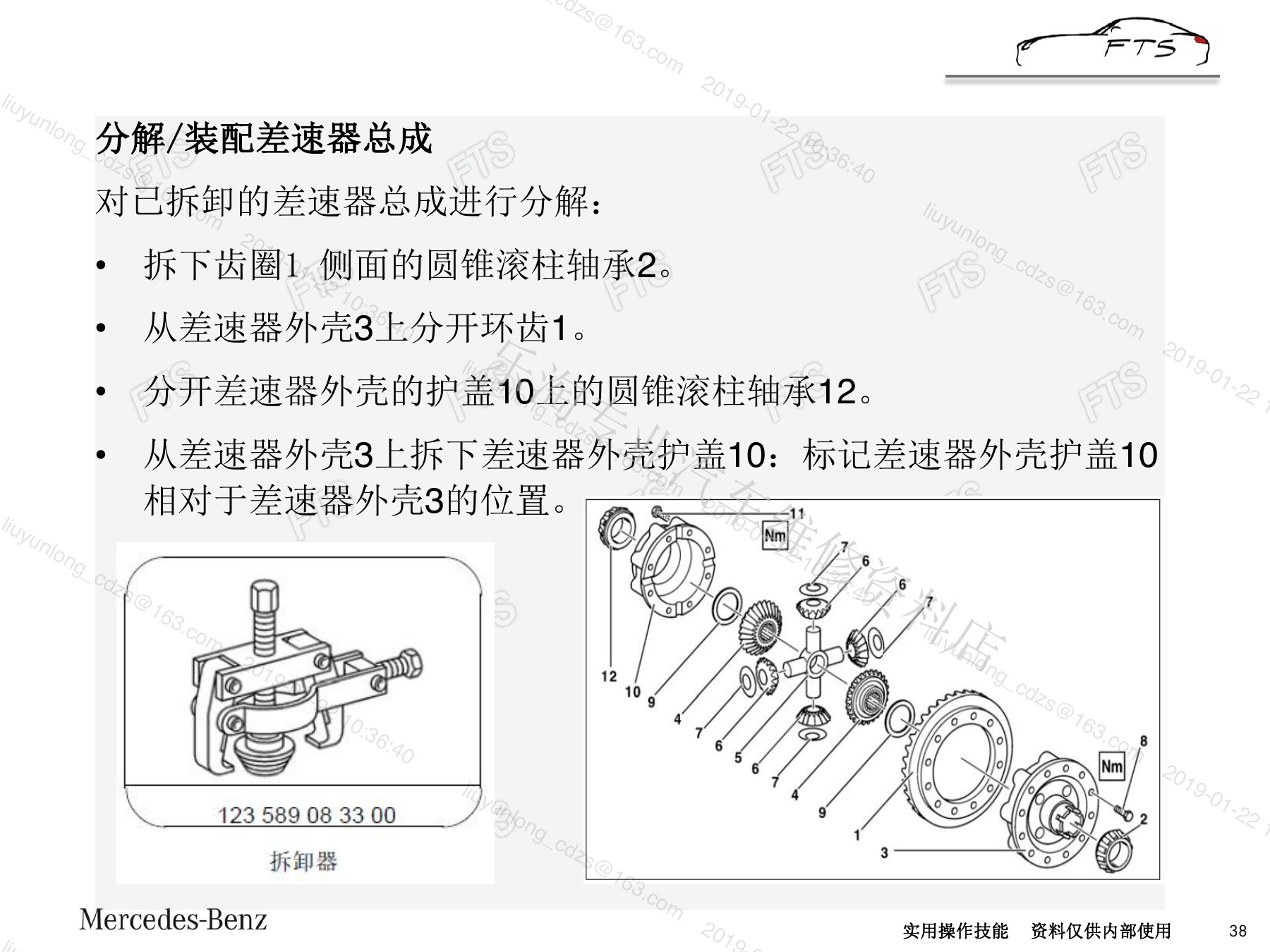

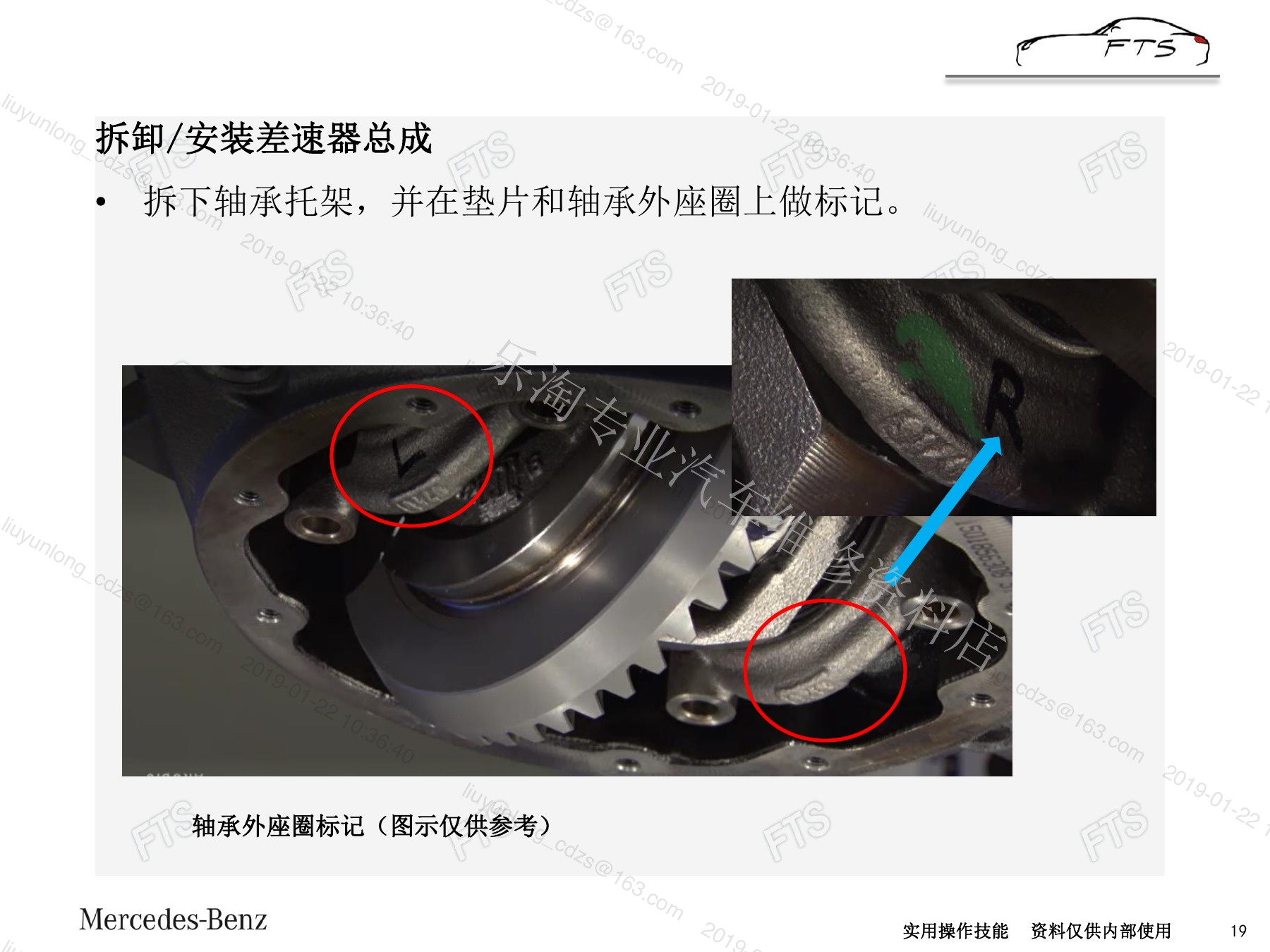

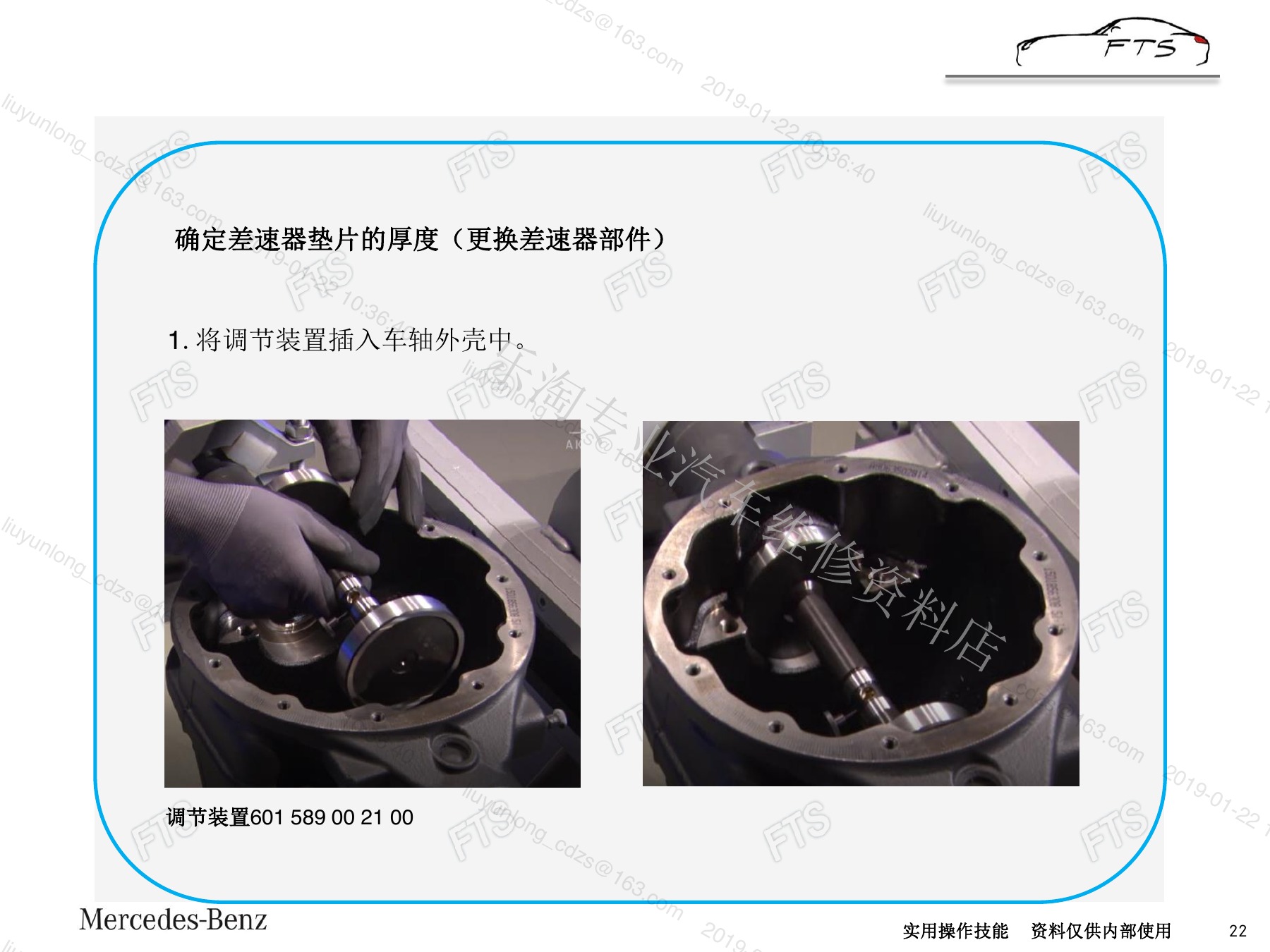

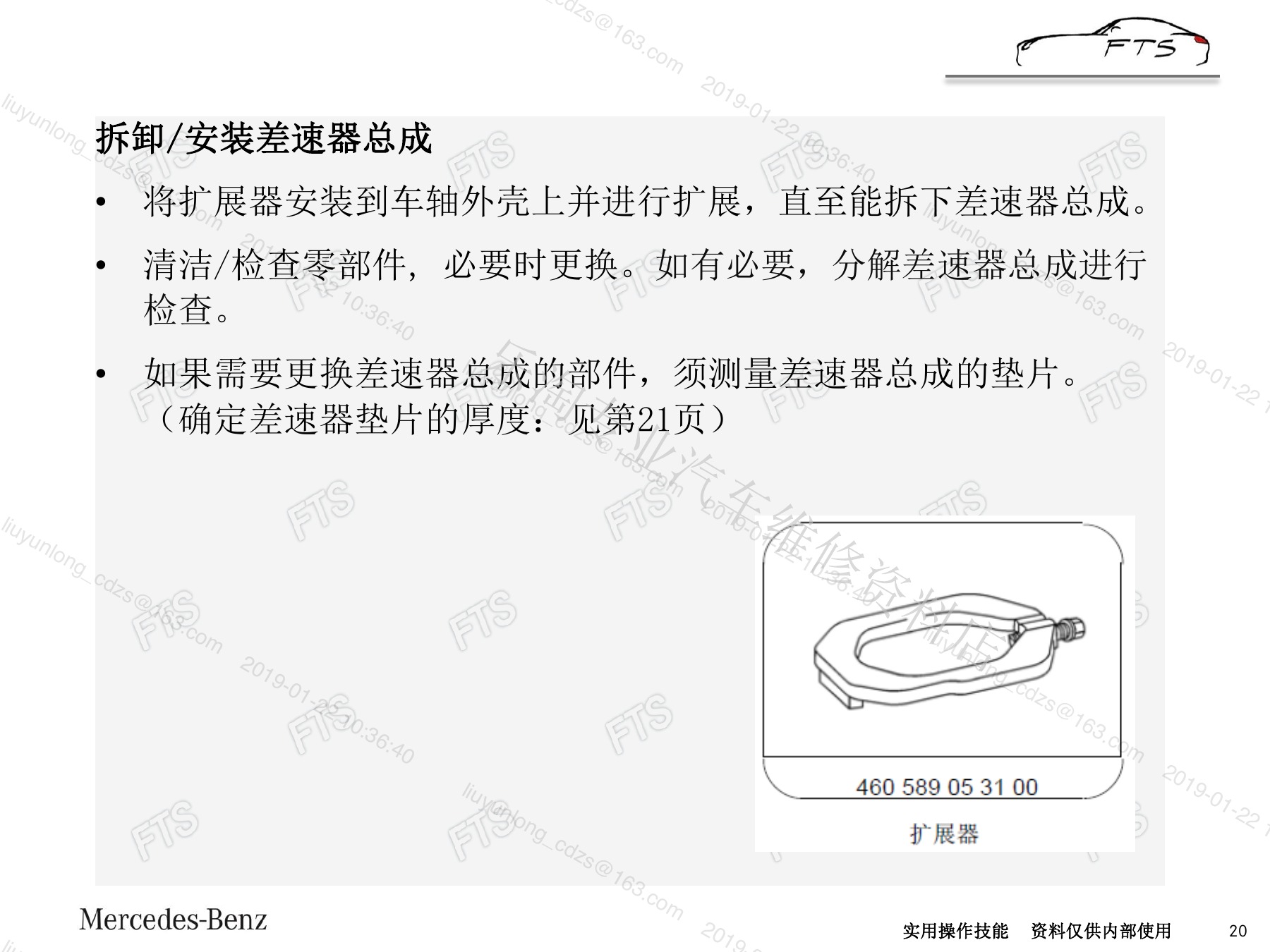

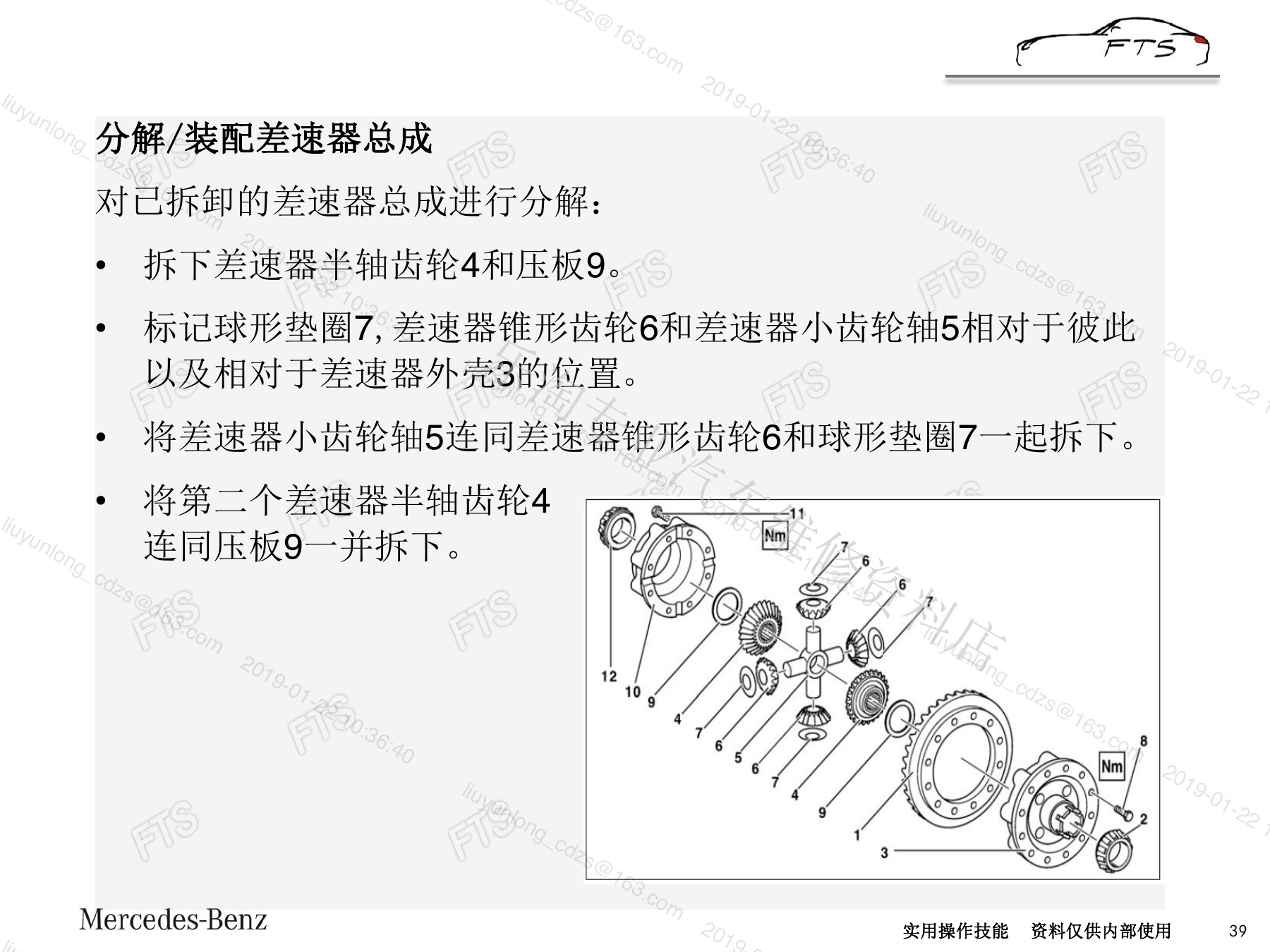

拆下轴承盖和差速器前做好左右标记，保持调整垫片与原位置对应。检查壳体、主减速齿轮、轴承座和锁止机构，避免混装左右部件。

四、主减速器预紧、齿侧间隙与接触区

四、主减速器预紧、齿侧间隙与接触区（page-25）

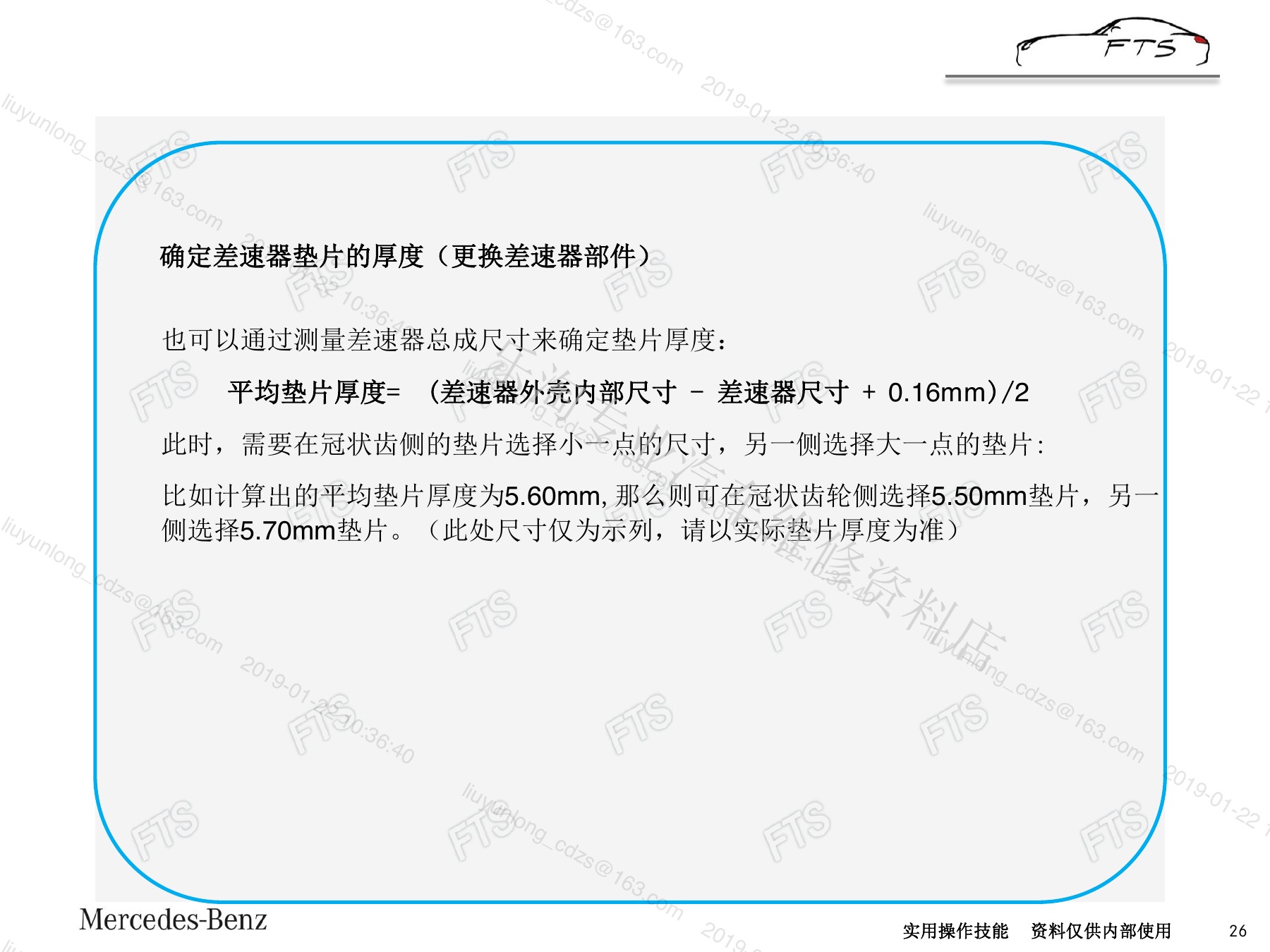

四、主减速器预紧、齿侧间隙与接触区（page-26）

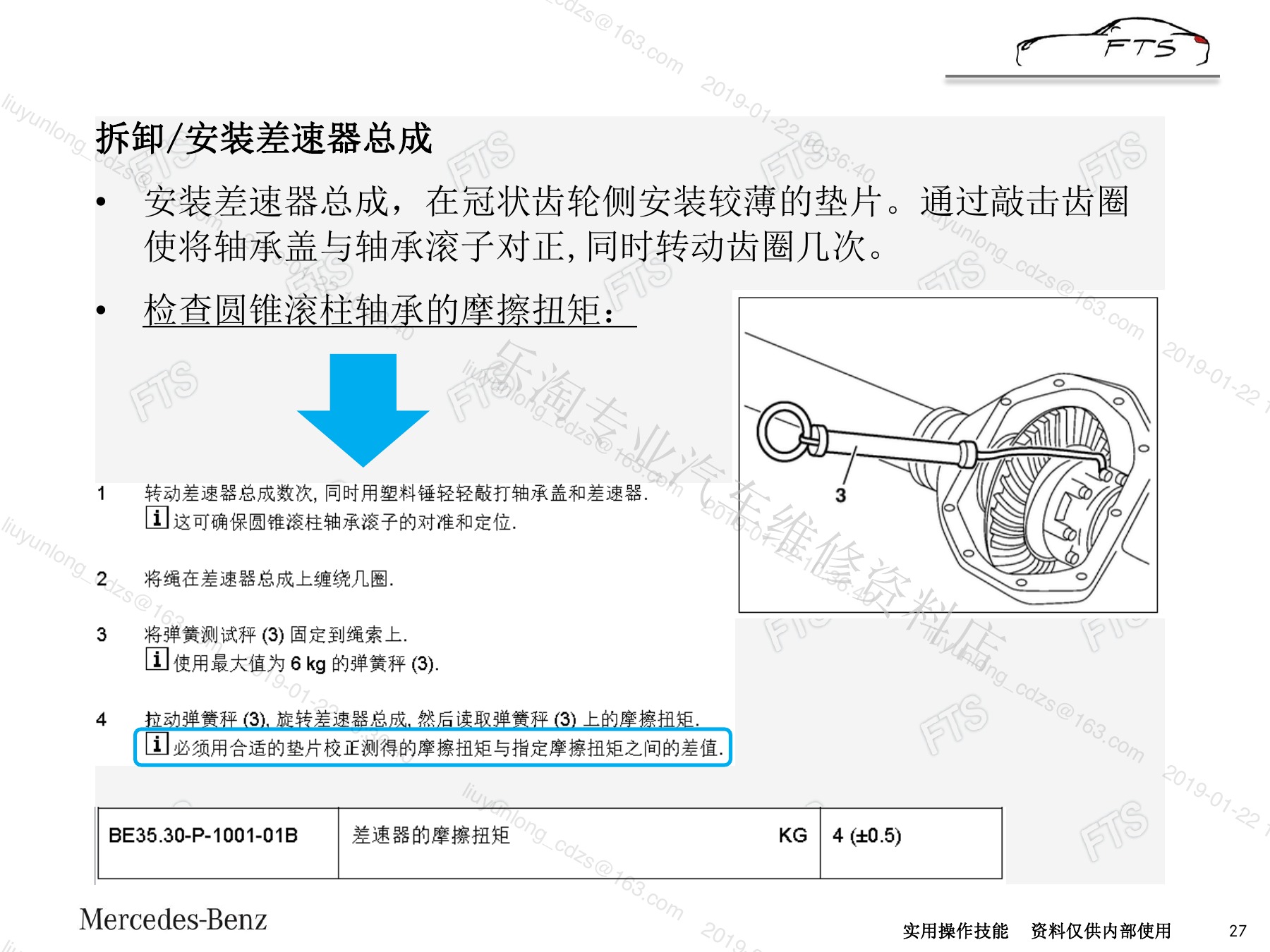

四、主减速器预紧、齿侧间隙与接触区（page-27）
四、主减速器预紧、齿侧间隙与接触区（page-28）

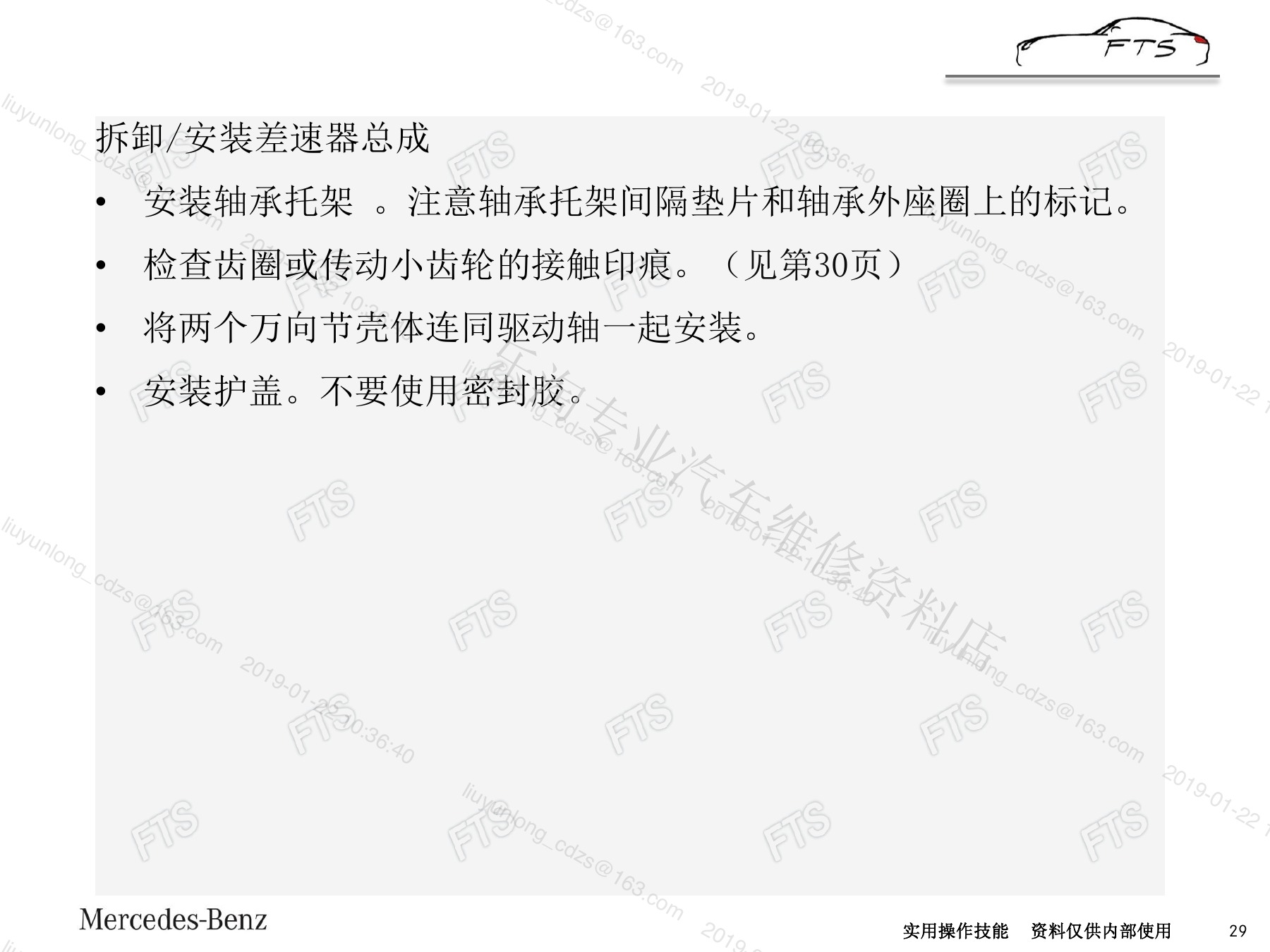

四、主减速器预紧、齿侧间隙与接触区（page-29）
四、主减速器预紧、齿侧间隙与接触区（page-30）
四、主减速器预紧、齿侧间隙与接触区（page-31）
四、主减速器预紧、齿侧间隙与接触区（page-32）
四、主减速器预紧、齿侧间隙与接触区（page-33）

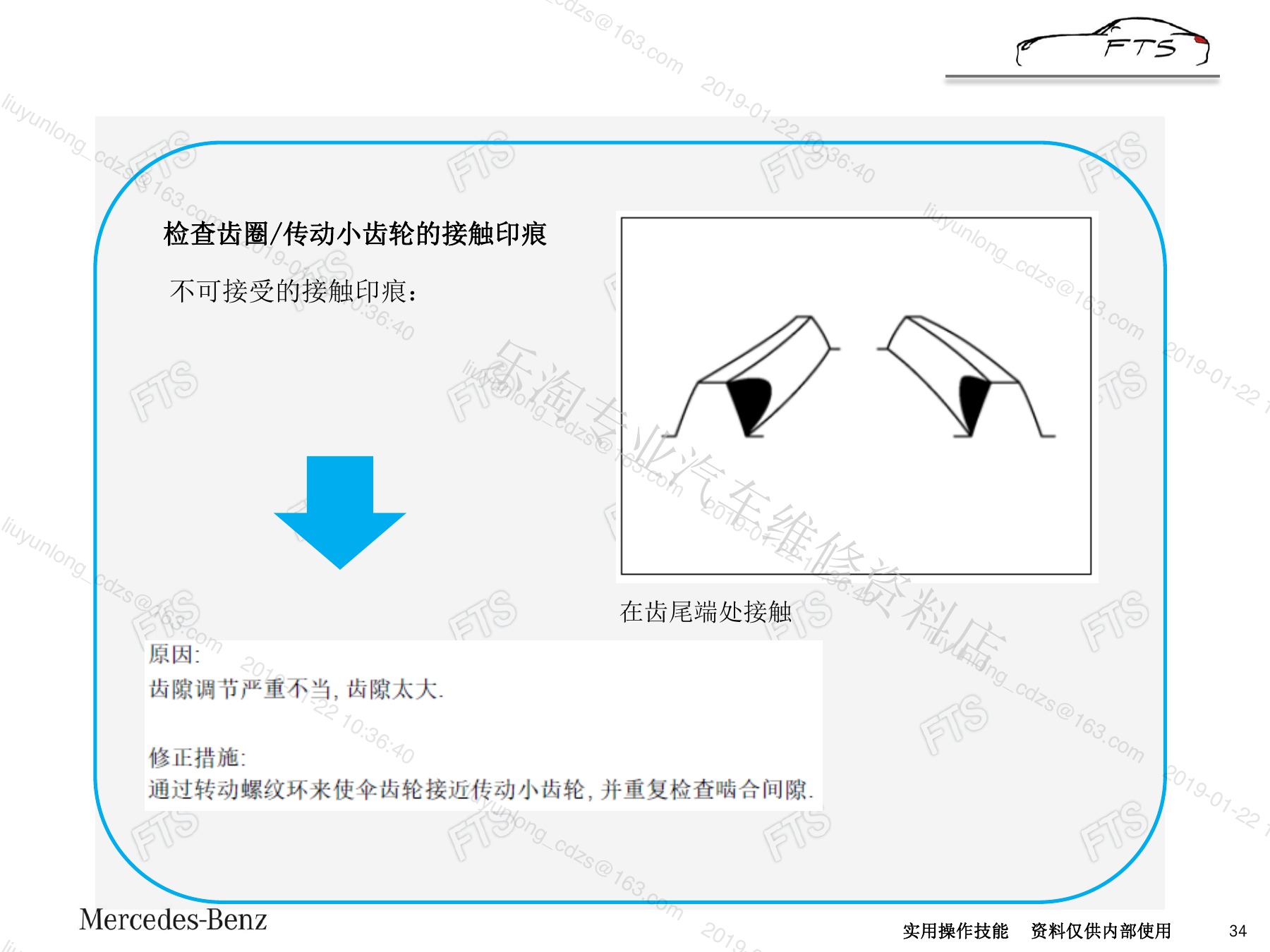

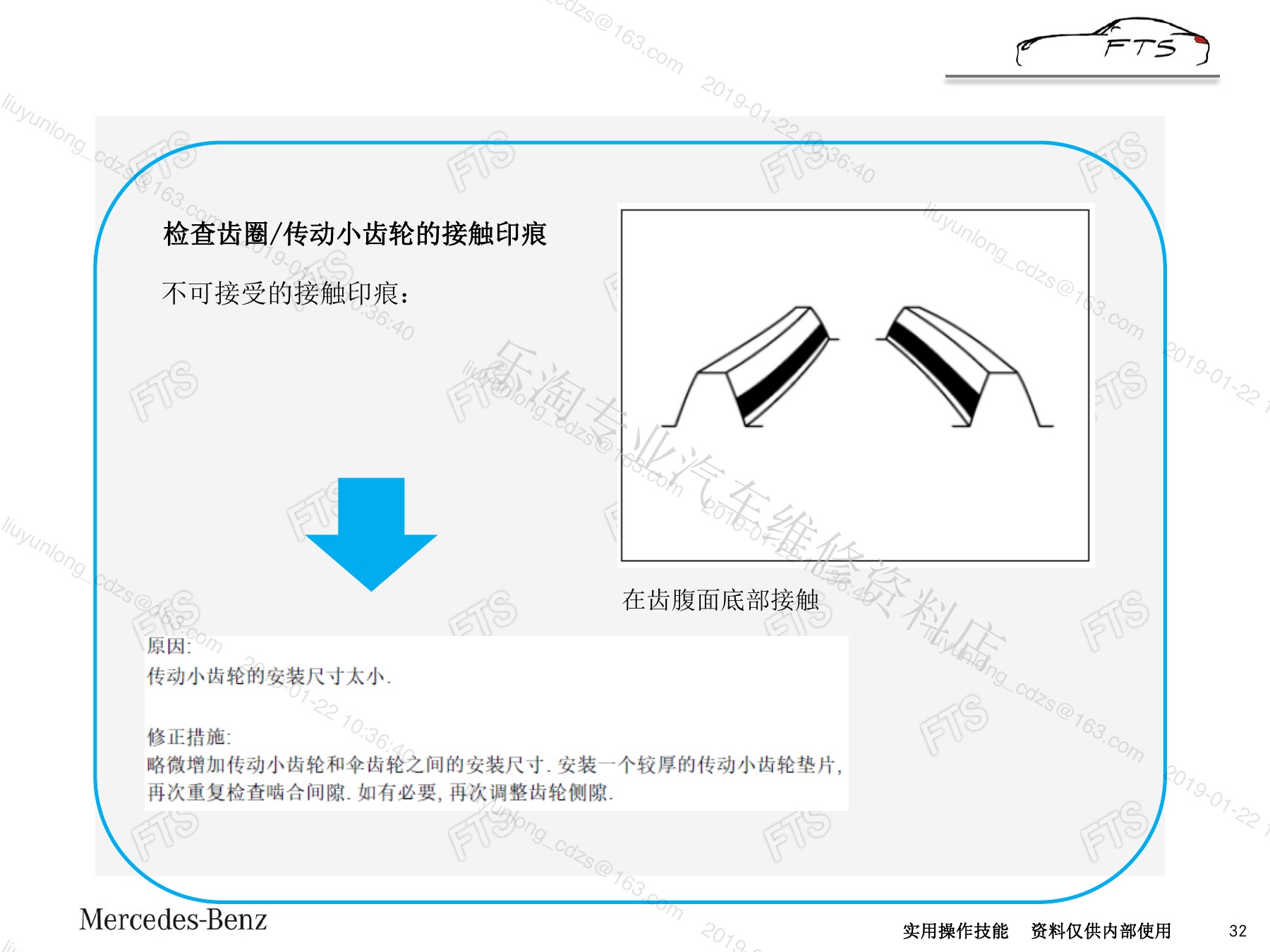

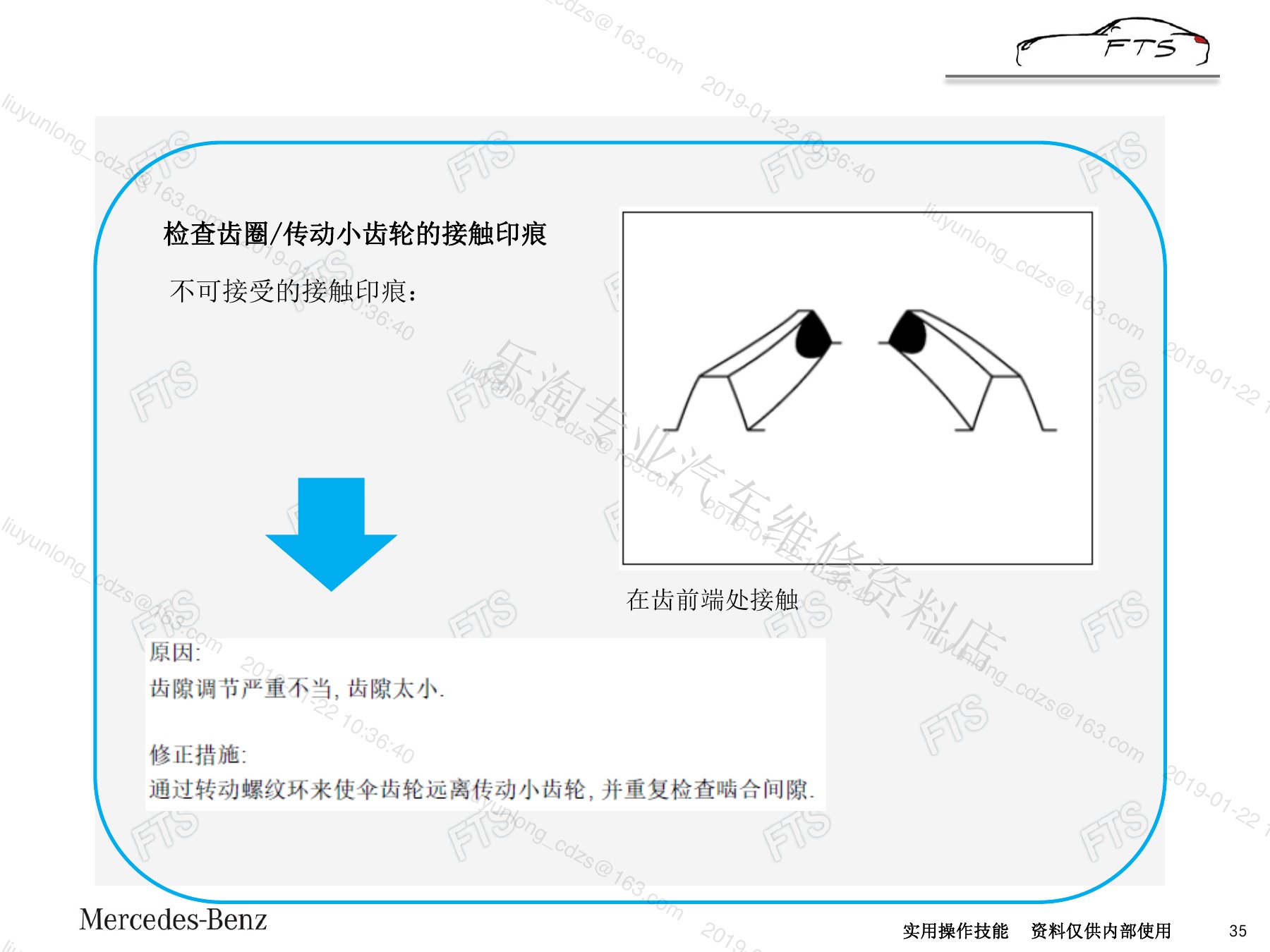

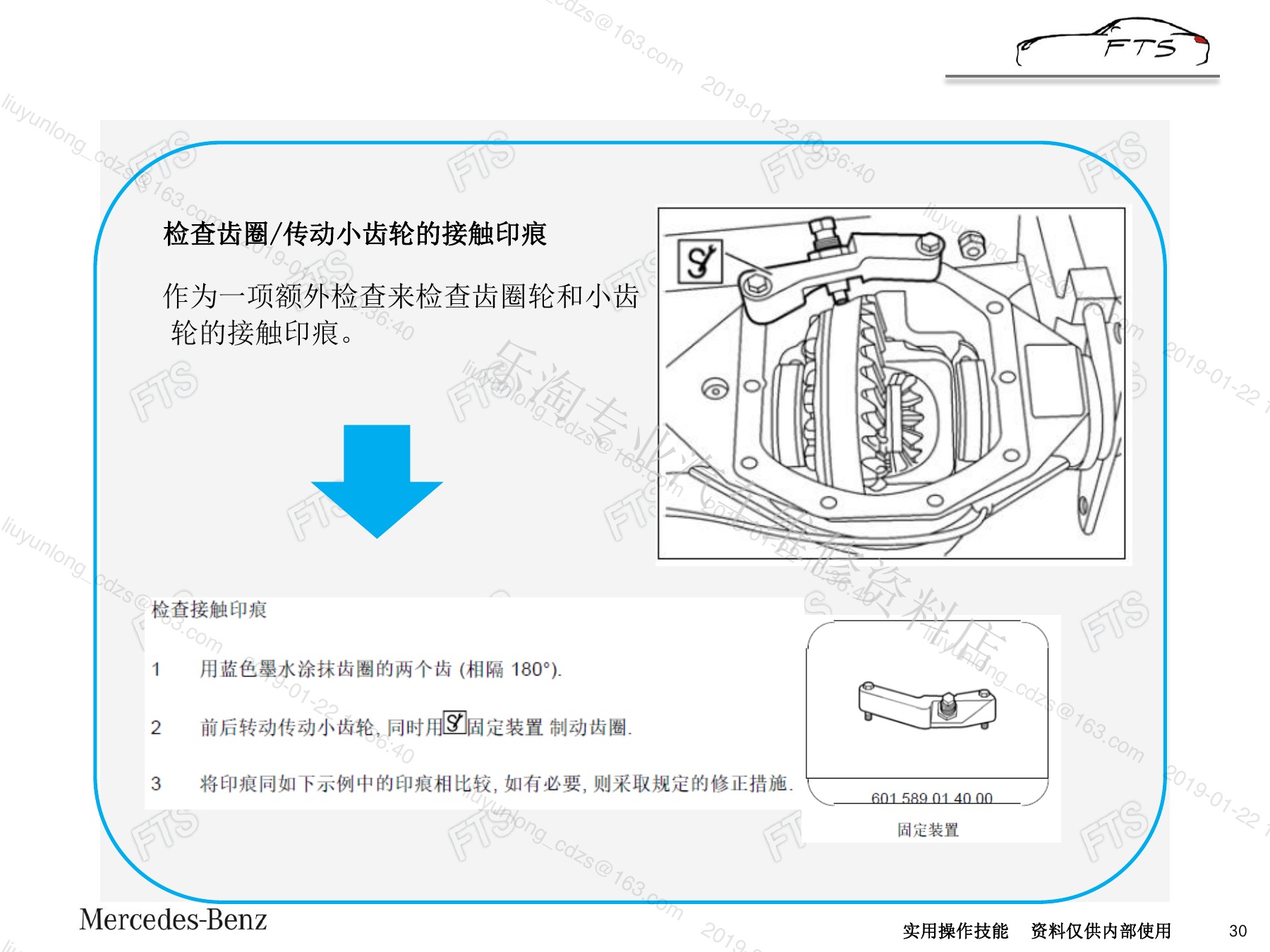

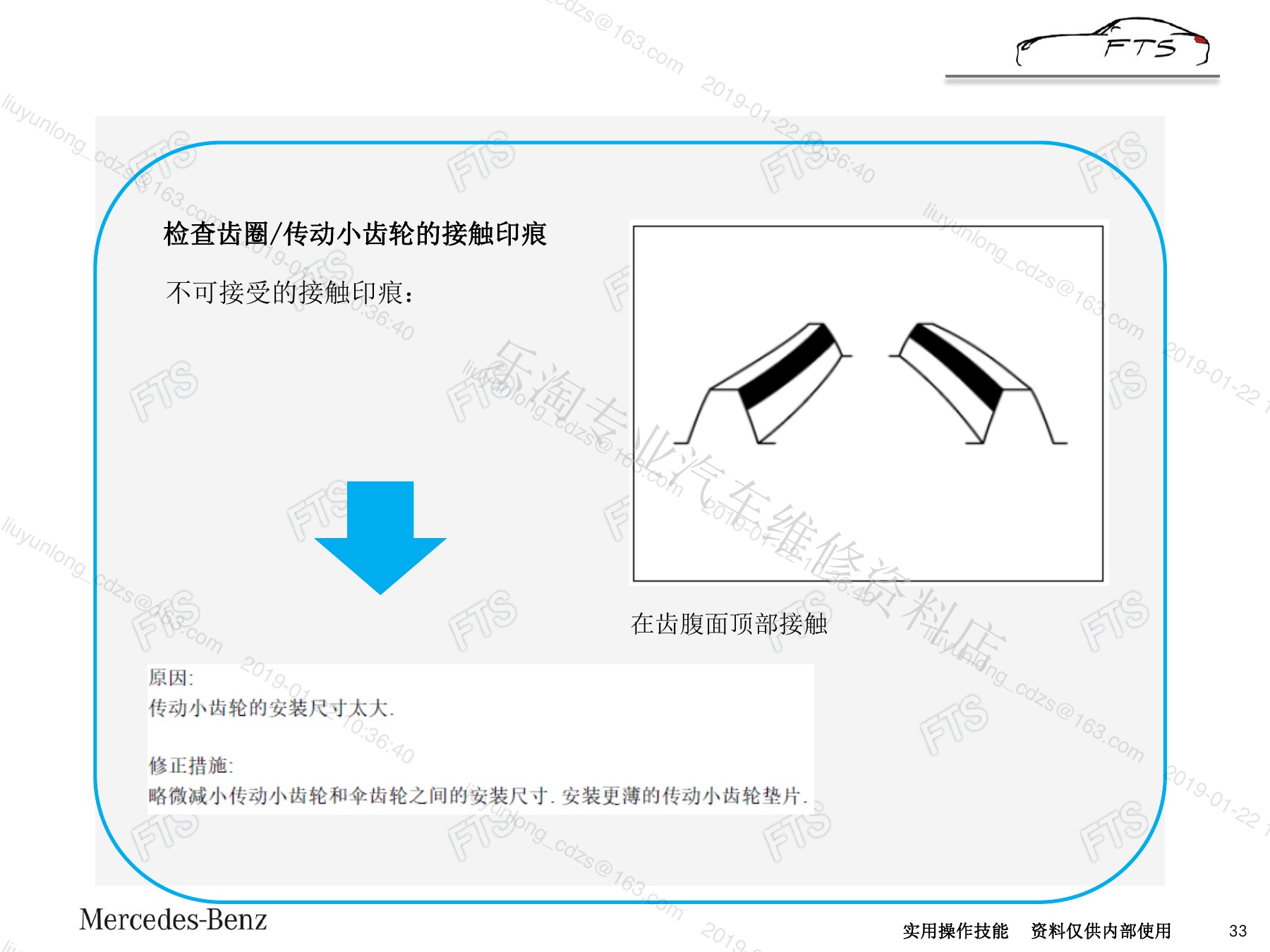

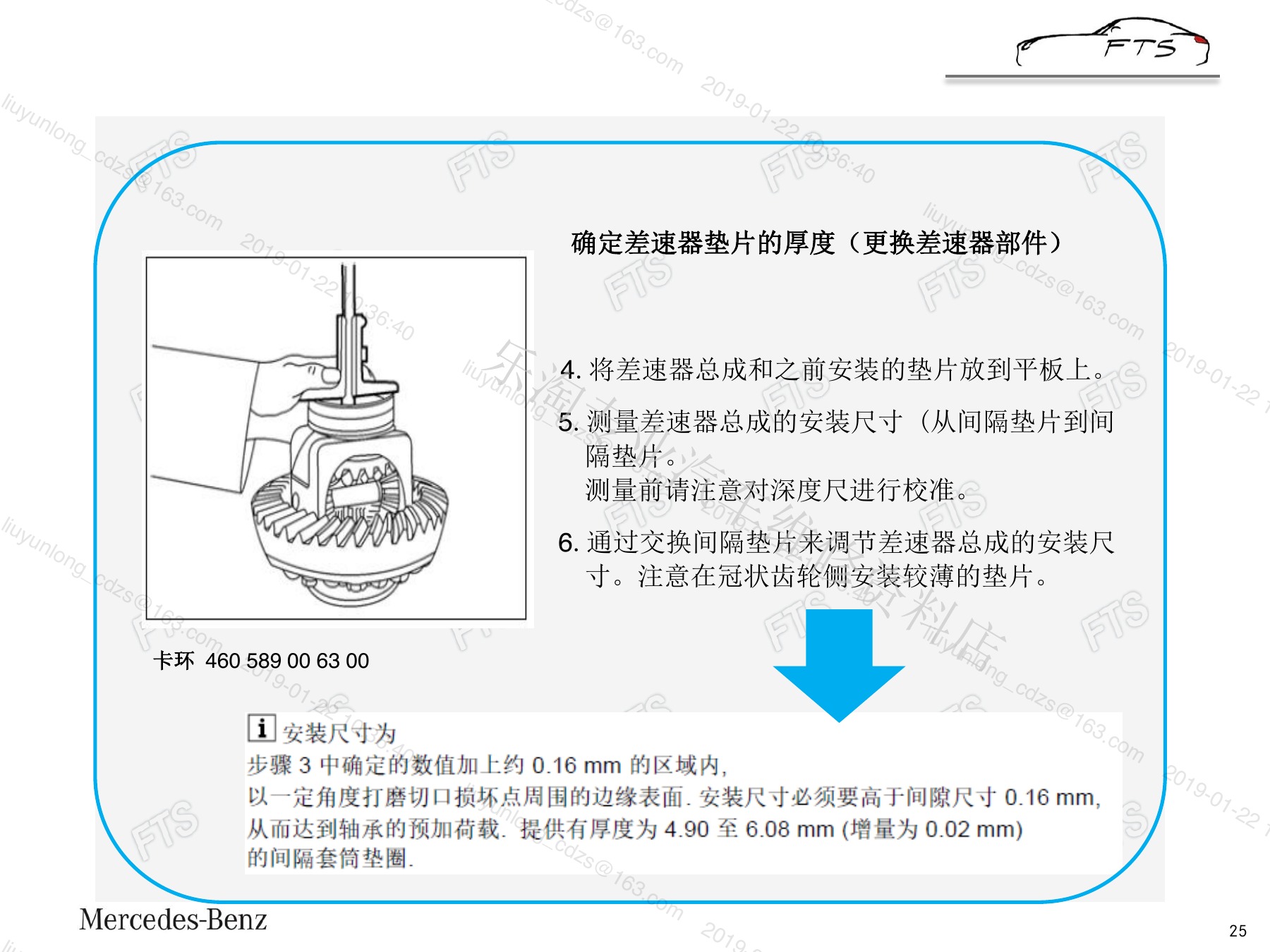

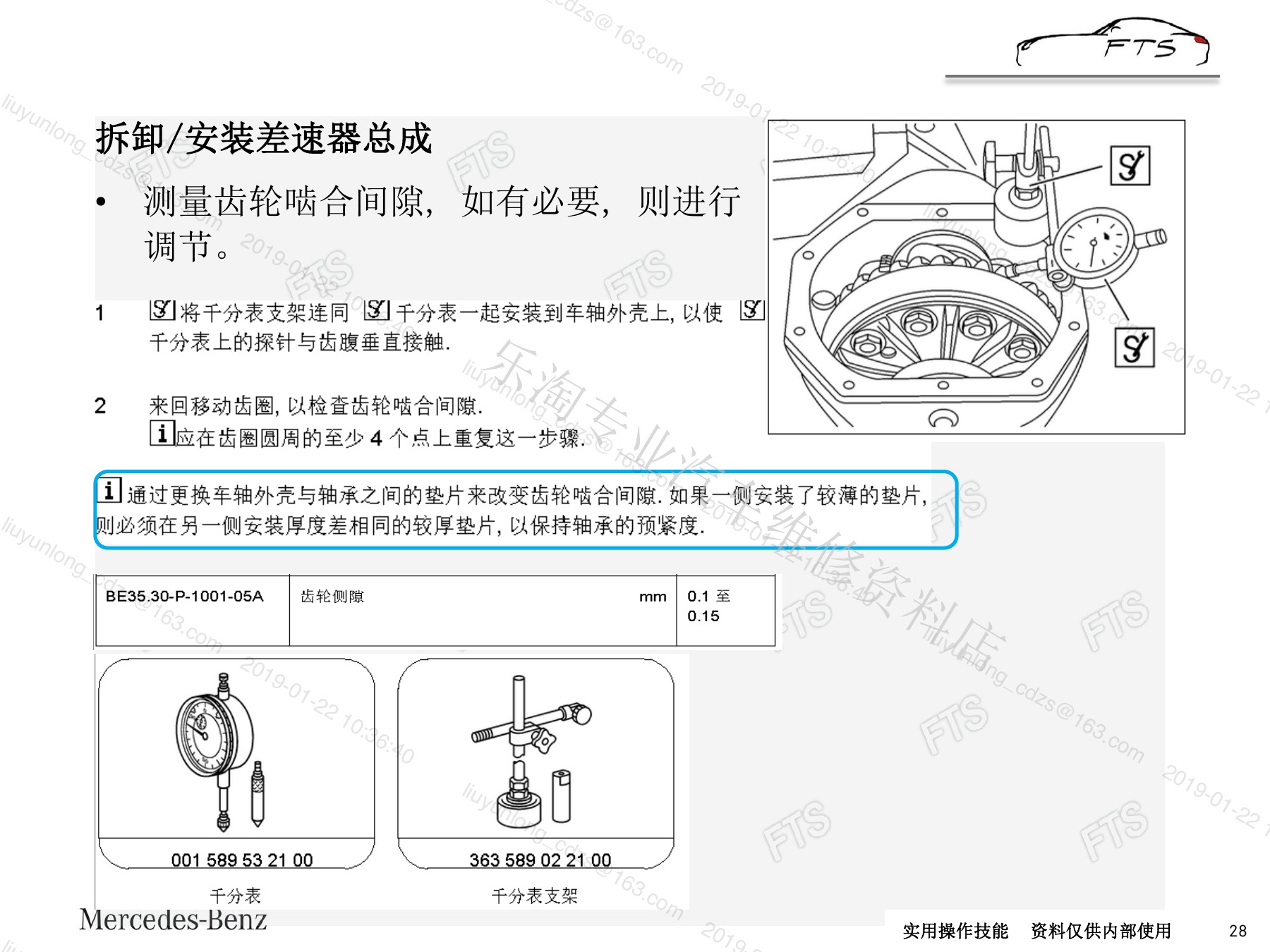

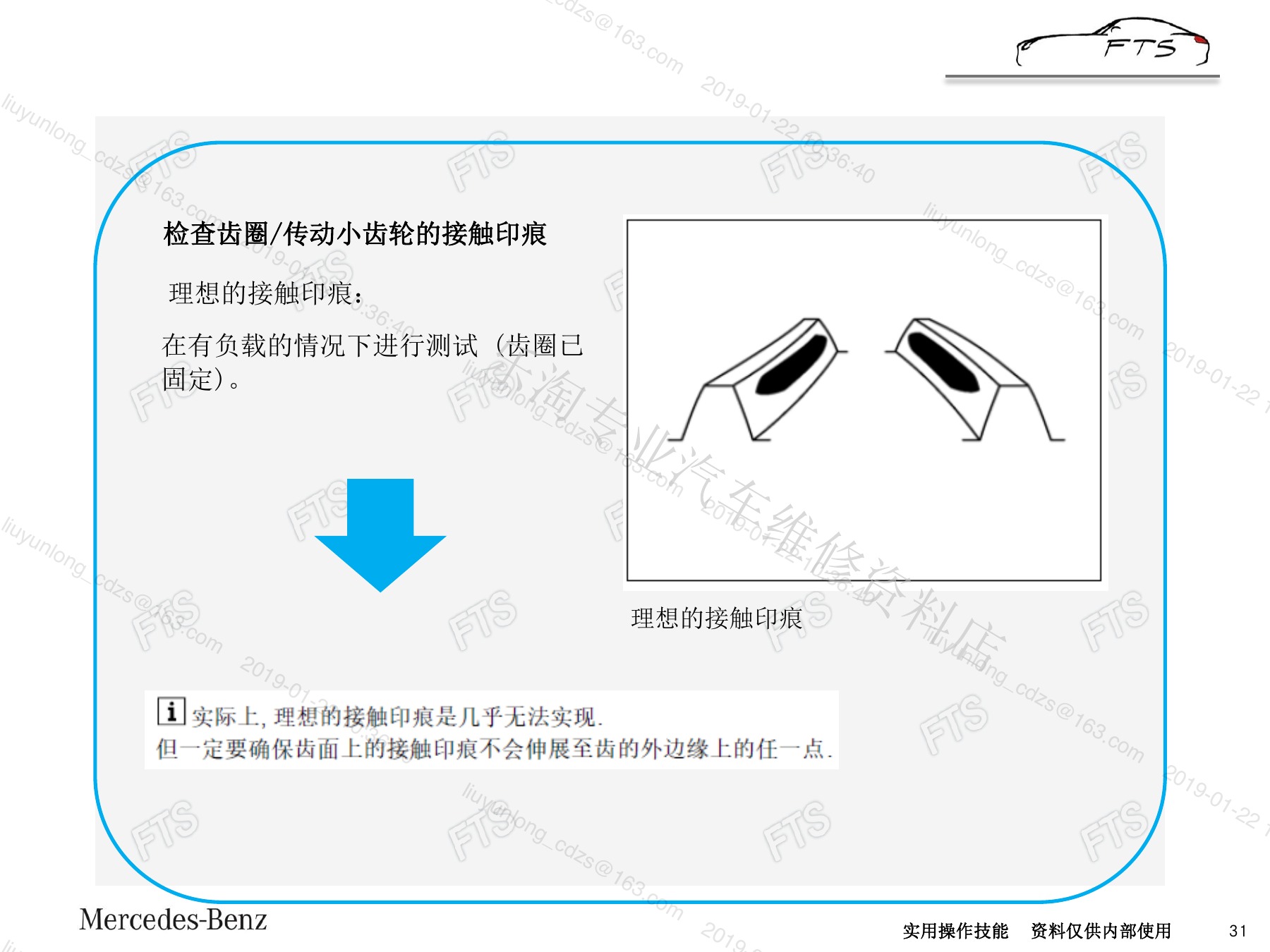

通过轴承预紧、齿侧间隙和齿面接触区共同判断装配。每次改变垫片后重新测量并转动齿轮形成清晰接触痕迹，不能只满足一个数值。

五、差速锁机构、轮毂与轴承组件

五、差速锁机构、轮毂与轴承组件（page-34）
五、差速锁机构、轮毂与轴承组件（page-35）
五、差速锁机构、轮毂与轴承组件（page-36）

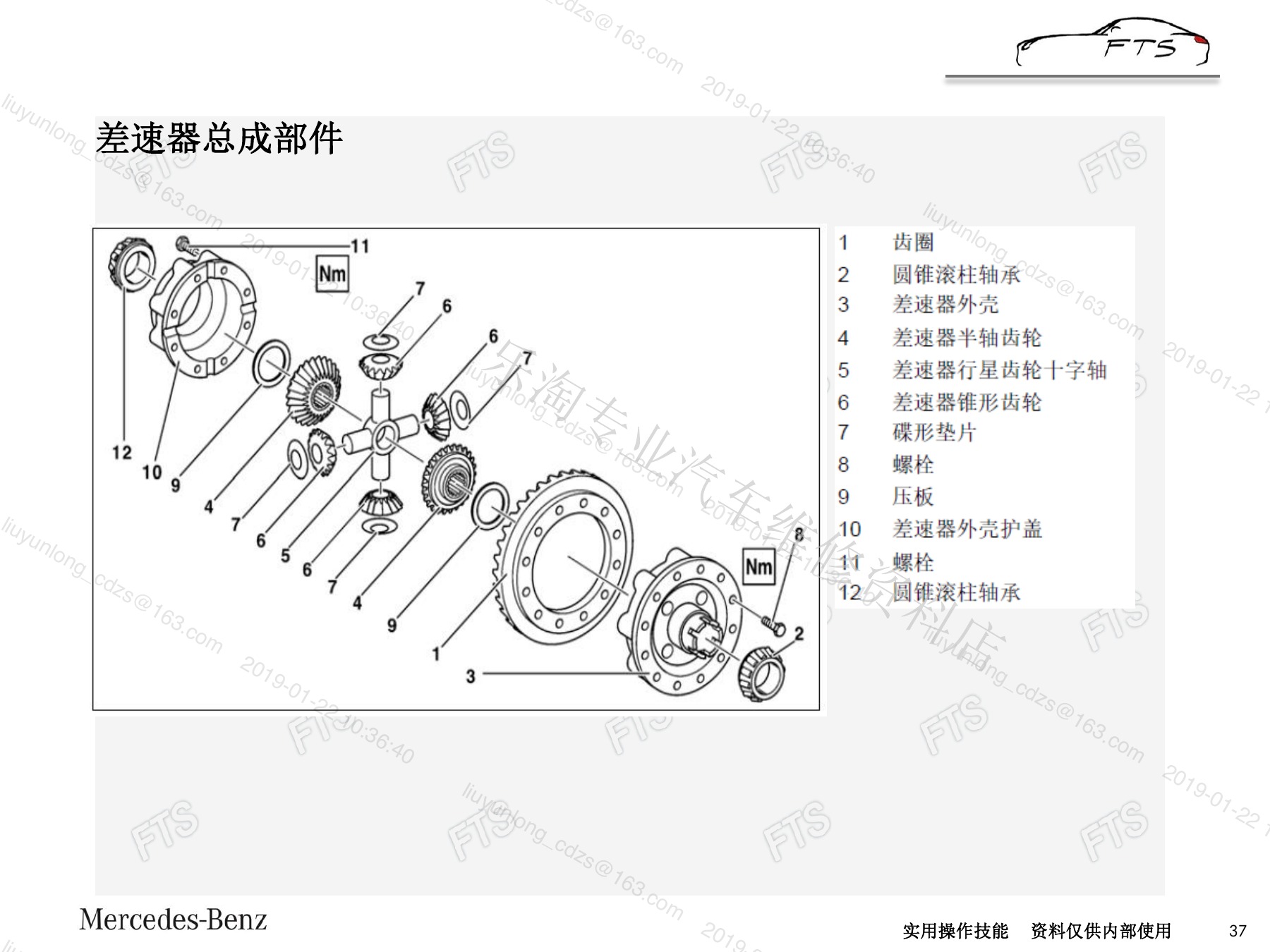

五、差速锁机构、轮毂与轴承组件（page-37）
五、差速锁机构、轮毂与轴承组件（page-38）
五、差速锁机构、轮毂与轴承组件（page-39）

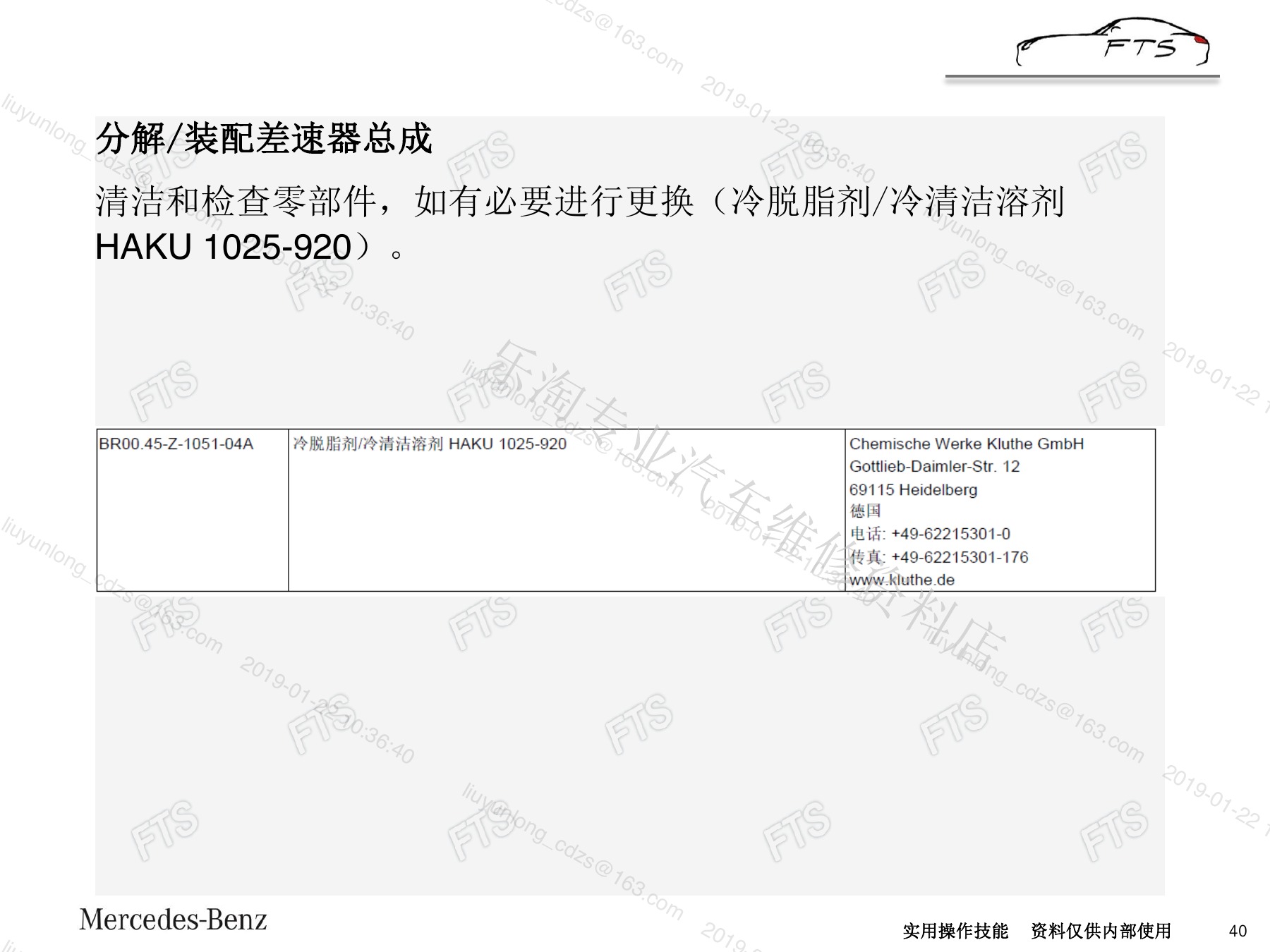

五、差速锁机构、轮毂与轴承组件（page-40）

检查差速锁执行部件、滑套、轮毂和轴承，按拆卸顺序清洁并更换规定的一次性件。轮毂安装后复核转动、间隙和密封。

六、加油、功能测试与道路复核

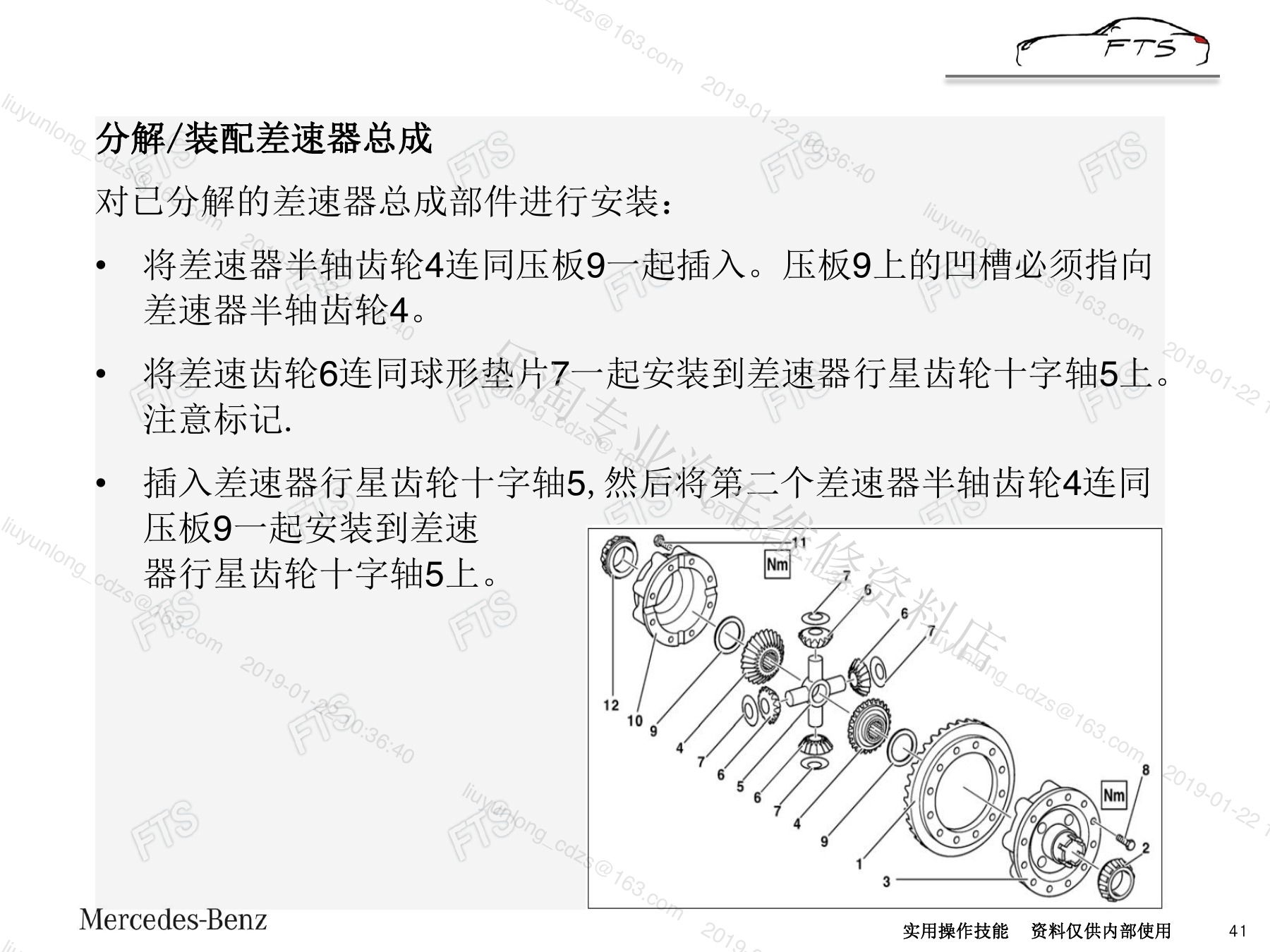

六、加油、功能测试与道路复核（page-41）

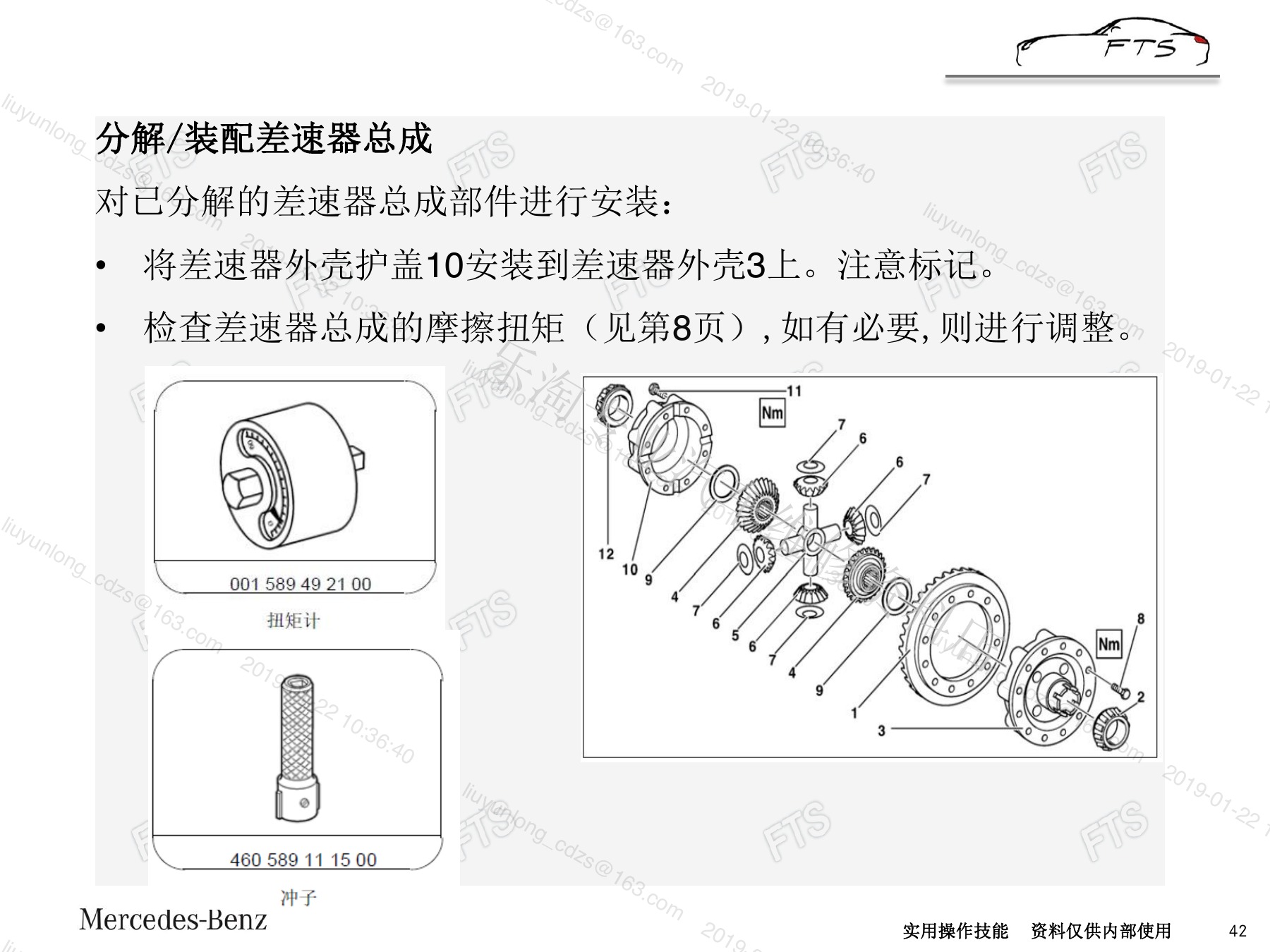

六、加油、功能测试与道路复核（page-42）

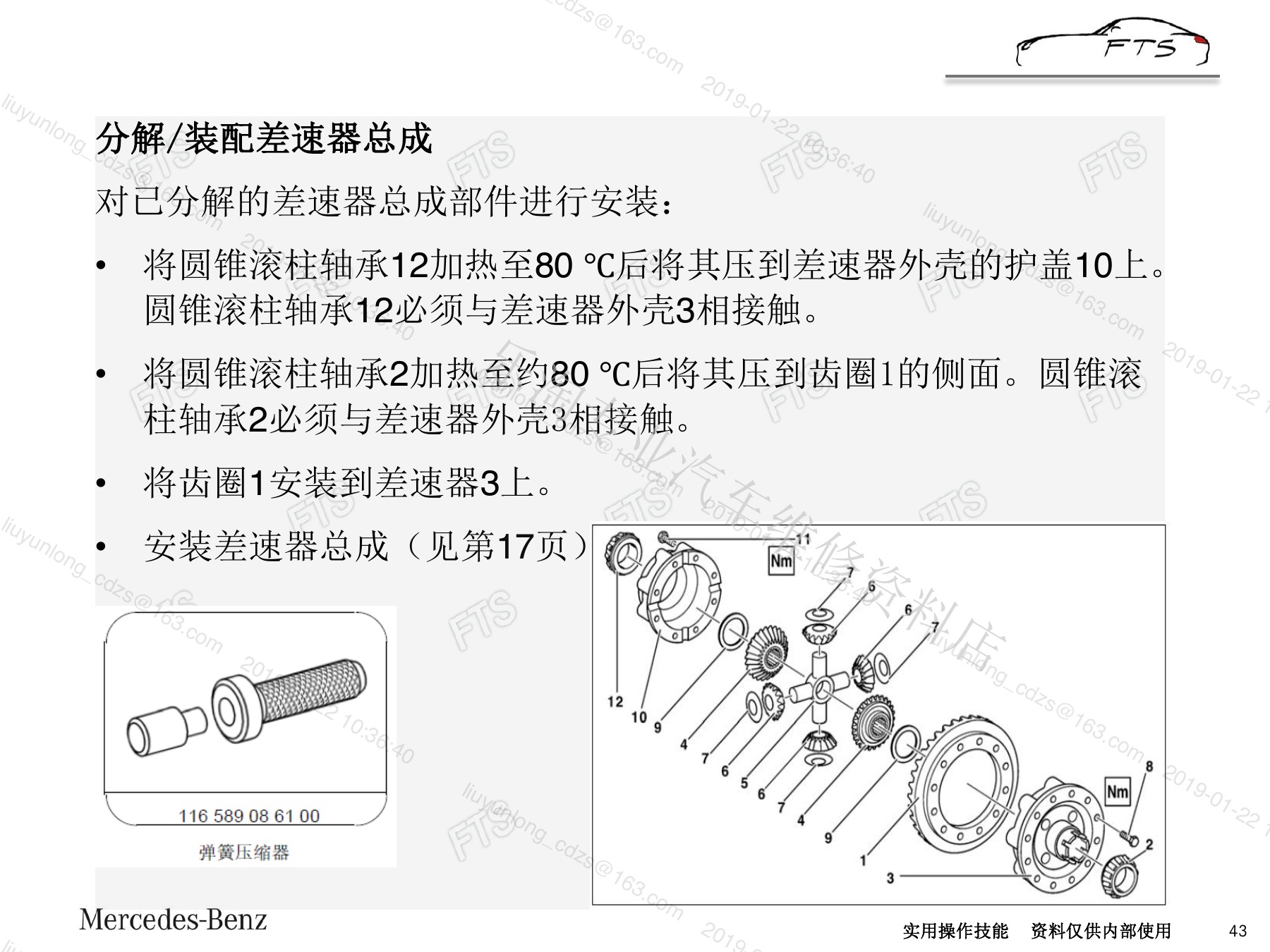

六、加油、功能测试与道路复核（page-43）
六、加油、功能测试与道路复核（page-44）

按规格加注前桥油，检查通气和泄漏，执行差速锁功能测试。低速转向和路试确认无异常噪音、拖滞或振动，并复查油位与紧固。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
