奔驰更换车型系列 166 的行李箱侧镶板安全带支架/ 安全带固定压板。(Refer to GI68.30-P-056775)：LI68.30-P-058762

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

二、原通告列出的可能原因

本维修手册的目的是向客户提供专业且价格合理的维修方案。

三、检查与补救步骤

维修说明：

的侧镶板。(ar68.30-p-4800GQX)

2. 把 6.5 mm 的钻头至于中央，从断裂的固定压板后方钻孔，同时拆除压板（图 1）。

须将上方的加筋条加工开槽（图 2）。

4. 将自攻螺母小心地拧到固定压板上（图 3/4）。

备注：固定压板仍然可以轻微移动。

。(ar68.30-p-4800GQX)

附件

文件 描述

Bild1.JPG 从后部钻出固定压板焊接的孔

的加筋条

Bild3.JPG 拧上自攻螺母

Bild4.JPG 完成的状态

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 166 869 00 14 固定压板 通过 EPC 确定颜色代码。 X

A 001 990 03 56 螺母 1 自攻螺母 X

WIS参考

行李箱中的侧镶

板

补救

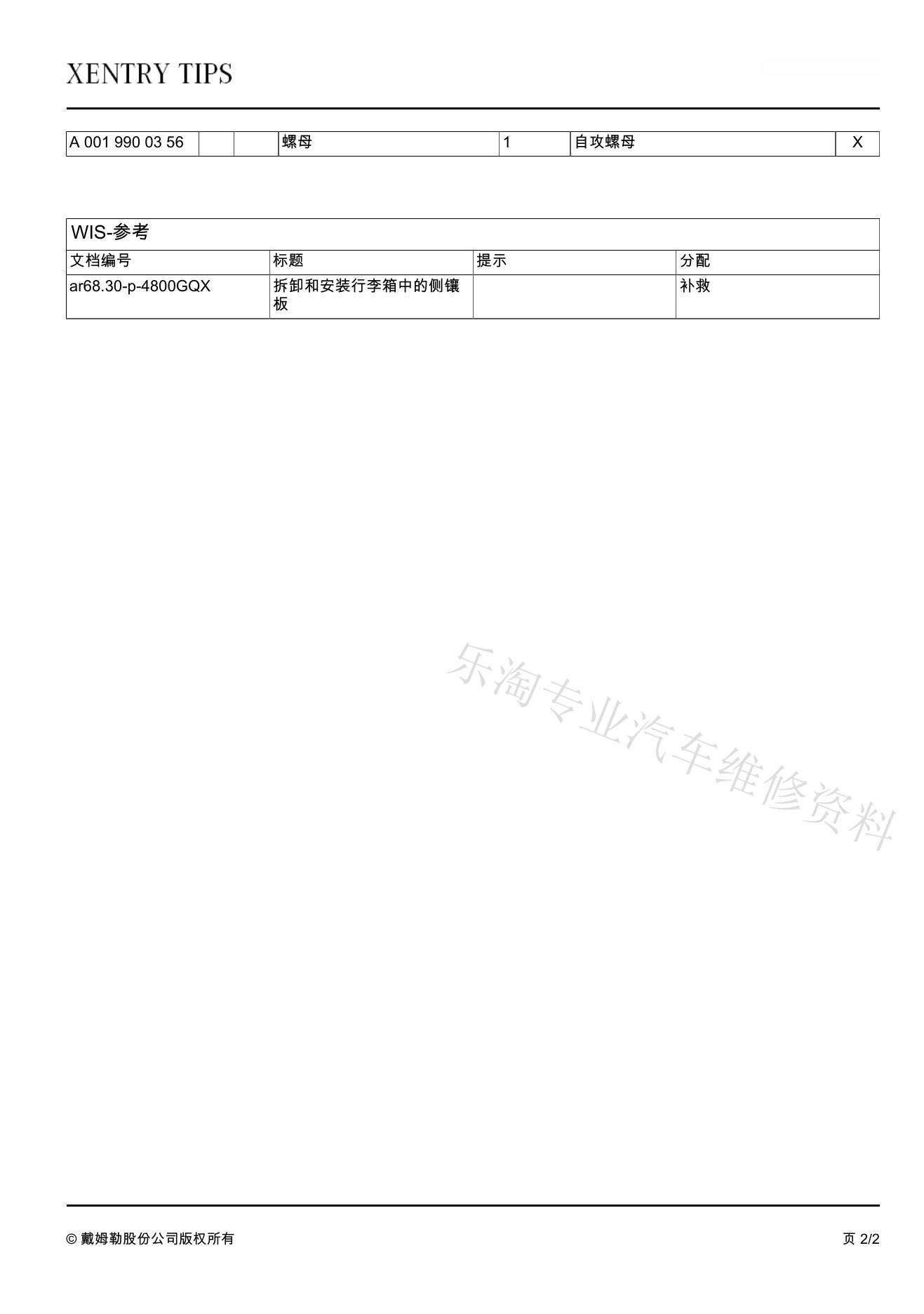

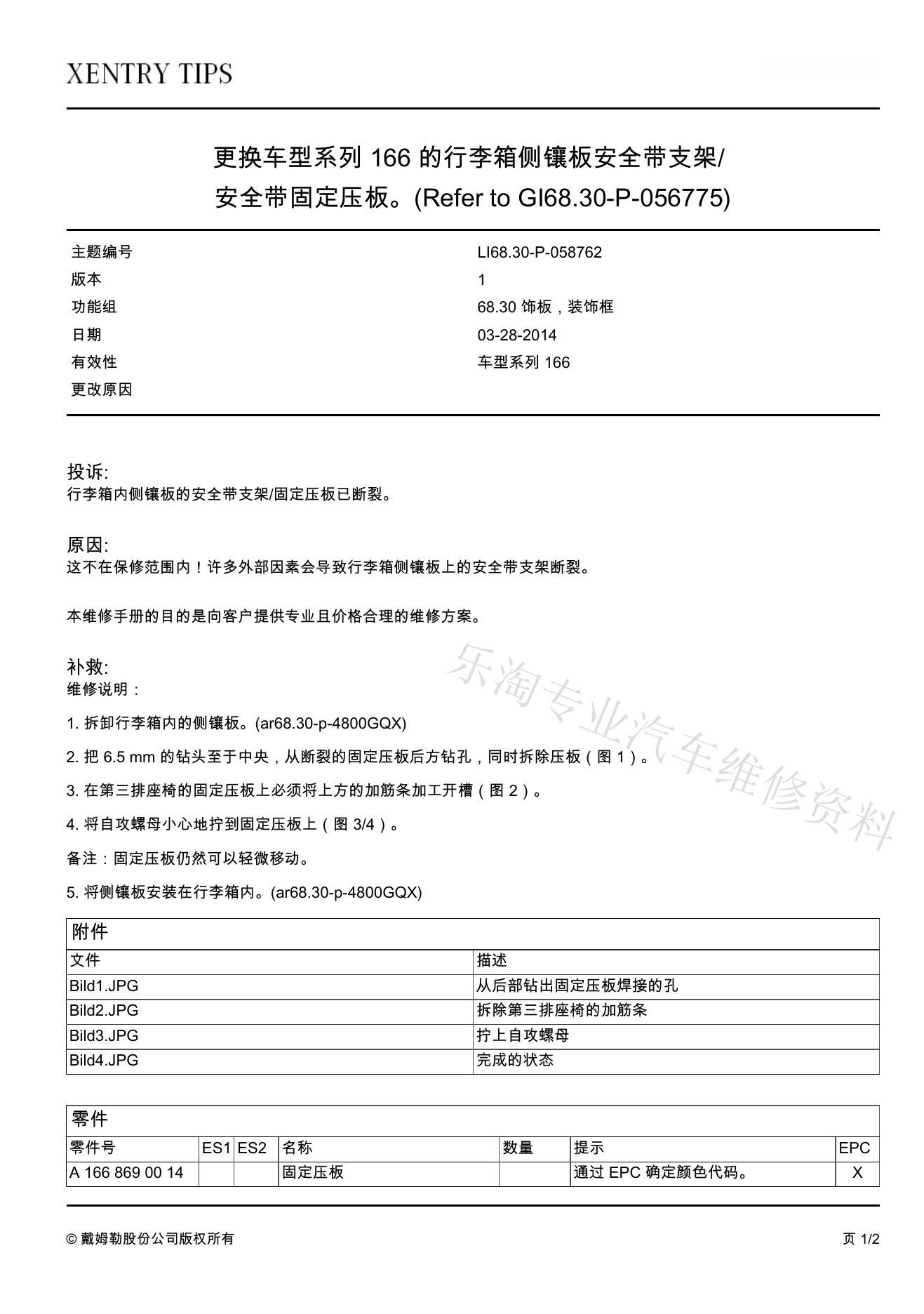

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
