奔驰BR463前桥维修（三）：传动小齿轮、安装深度、接触区与差速锁

肖师傅
肖师傅
肖师傅
管理员, Keymaster
12189
文章
1
粉丝
技术培训评论104阅读模式
摘要依据BR463前桥维修第三册整理传动小齿轮、轴承隔套、安装深度测量、齿面接触区、差速锁和加油复核。

第三册继续讲主减速器传动小齿轮的拆装、轴承和隔套选配、安装尺寸测量，并补充差速锁工作缸及前桥油加注。核心是保持齿轮组配对、统一测量基准并反复验证预紧和接触。

一、传动小齿轮拆卸与零件标记

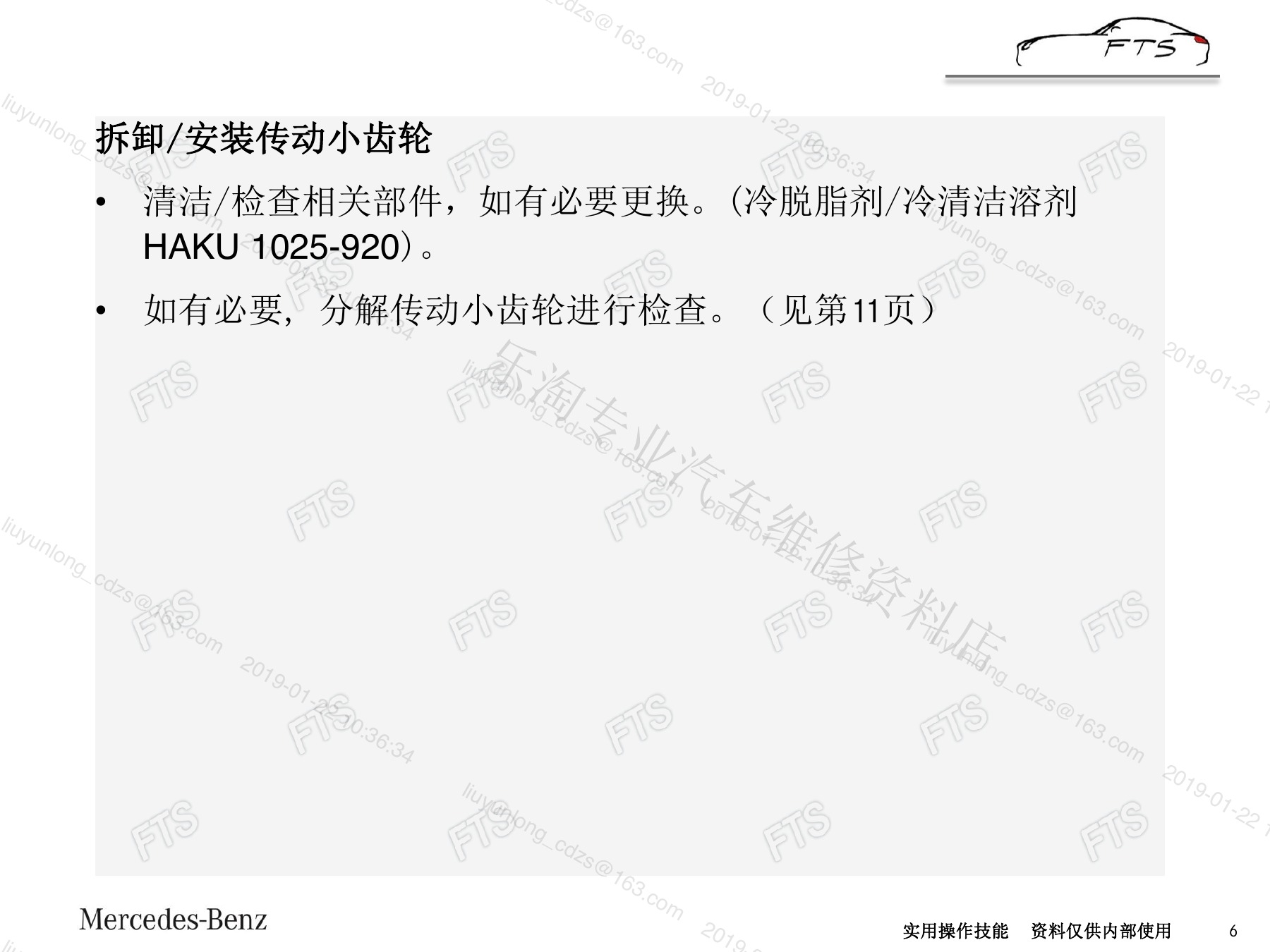

一、传动小齿轮拆卸与零件标记（page-03）
一、传动小齿轮拆卸与零件标记（page-04）
一、传动小齿轮拆卸与零件标记（page-05）
一、传动小齿轮拆卸与零件标记（page-06）
一、传动小齿轮拆卸与零件标记（page-07）
一、传动小齿轮拆卸与零件标记（page-08）
一、传动小齿轮拆卸与零件标记（page-09）

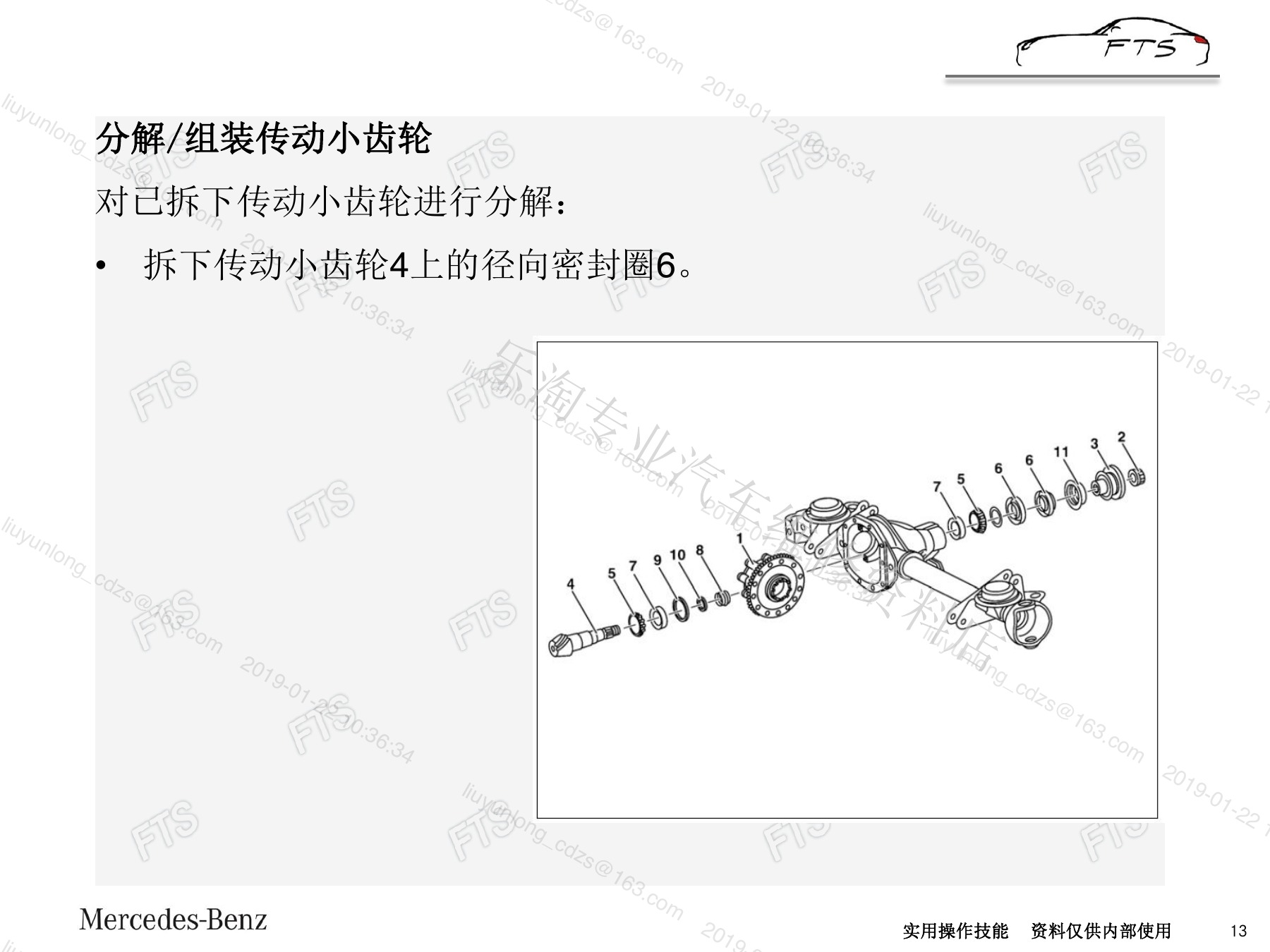

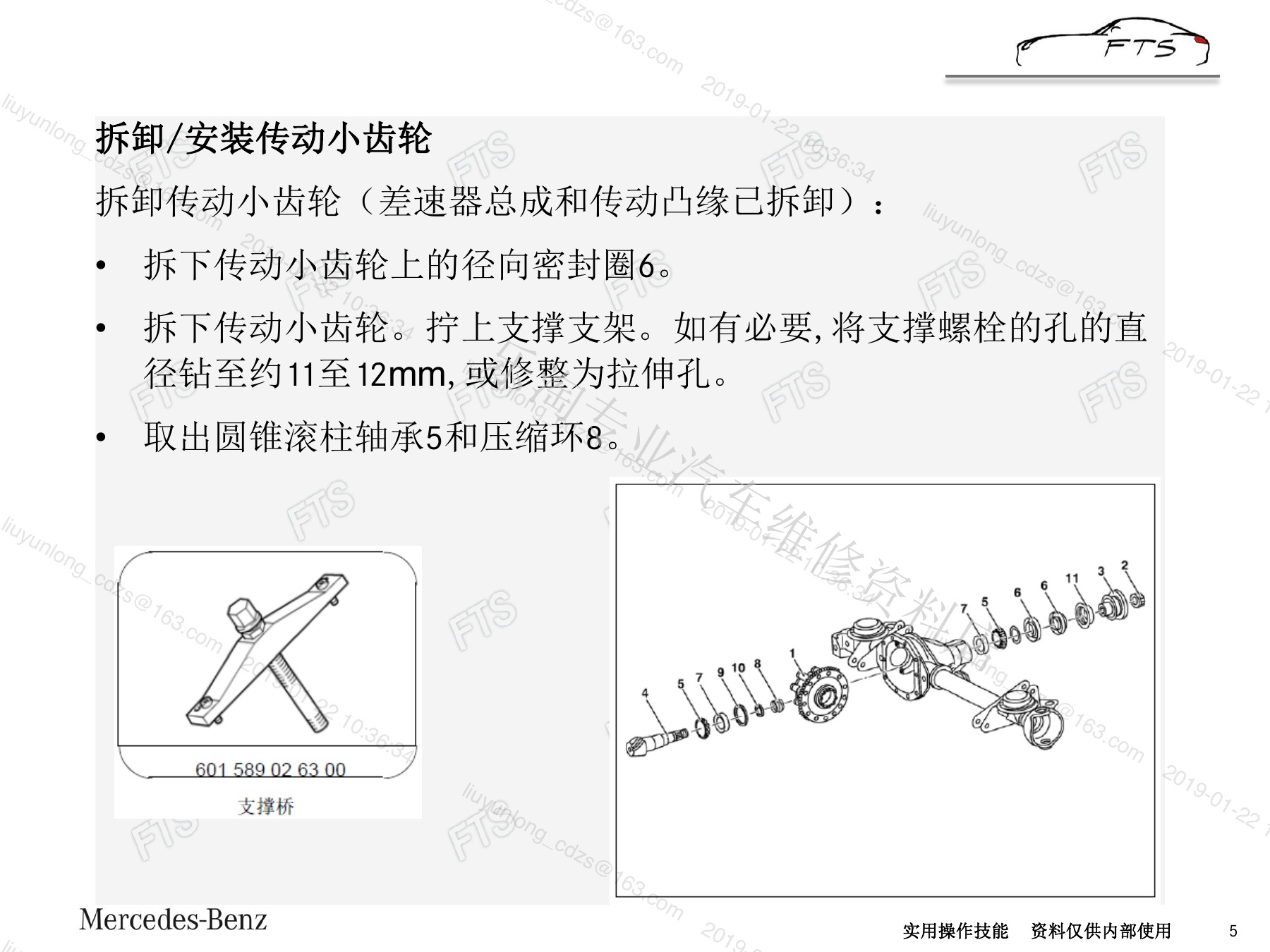

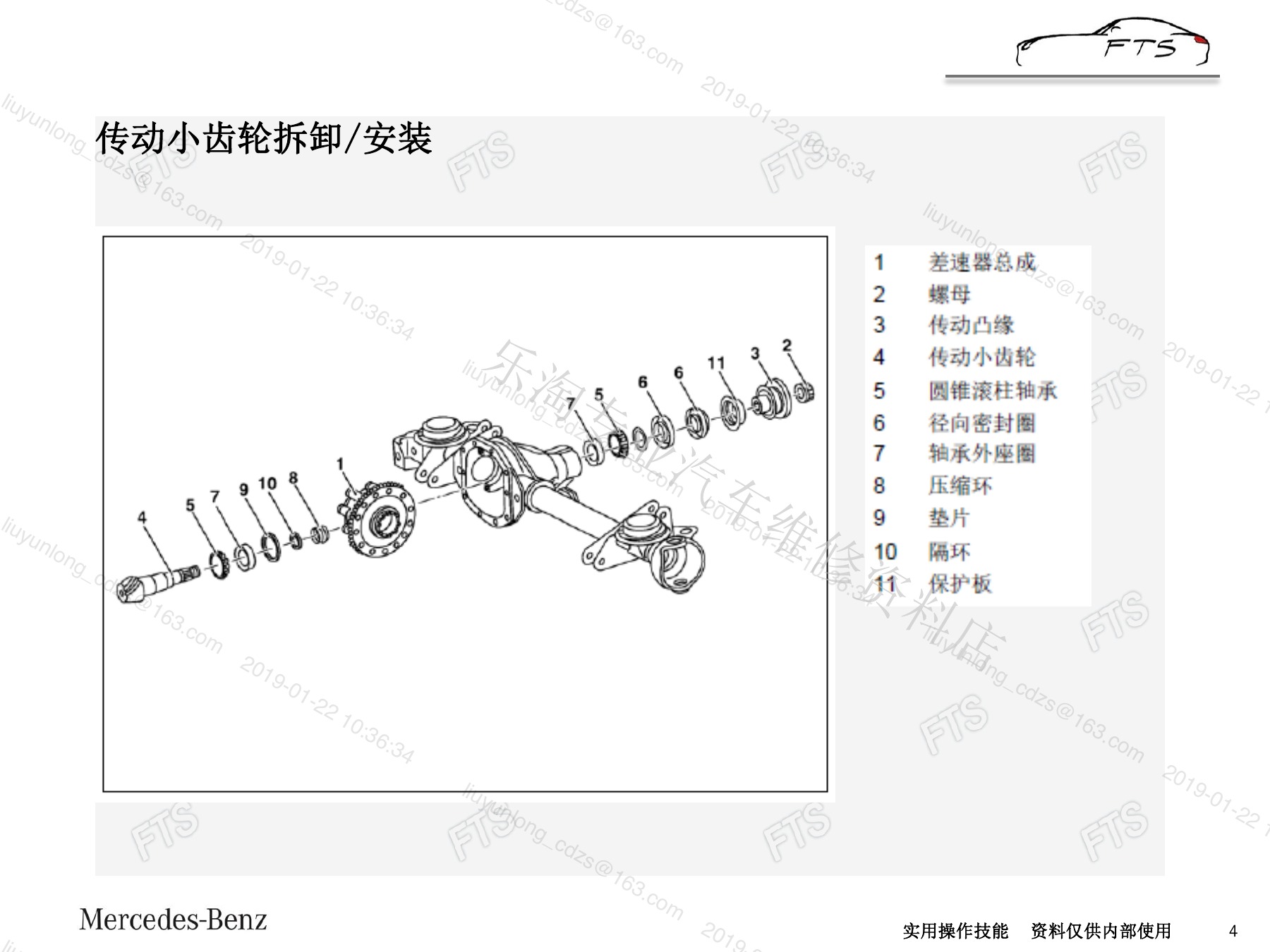

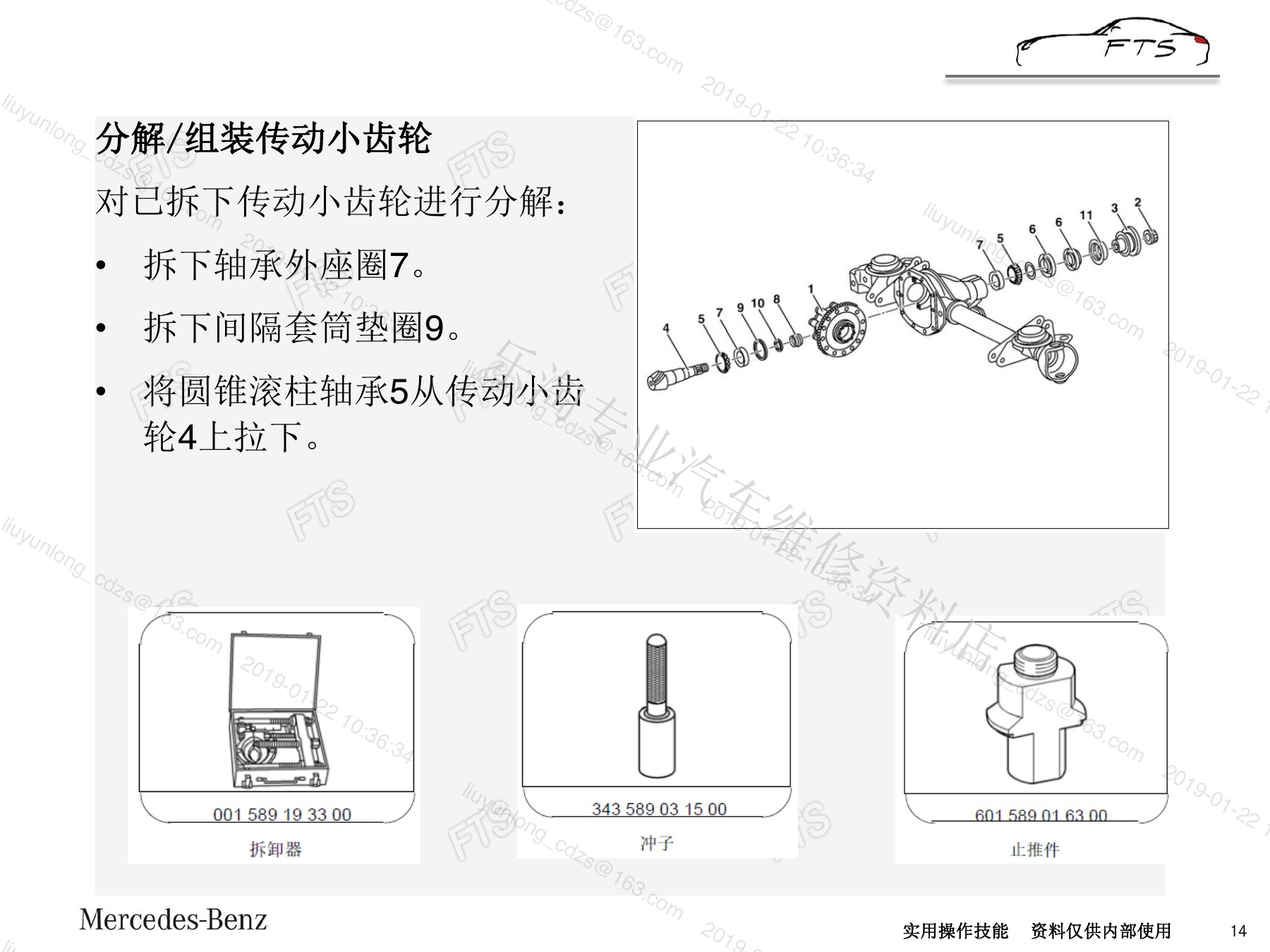

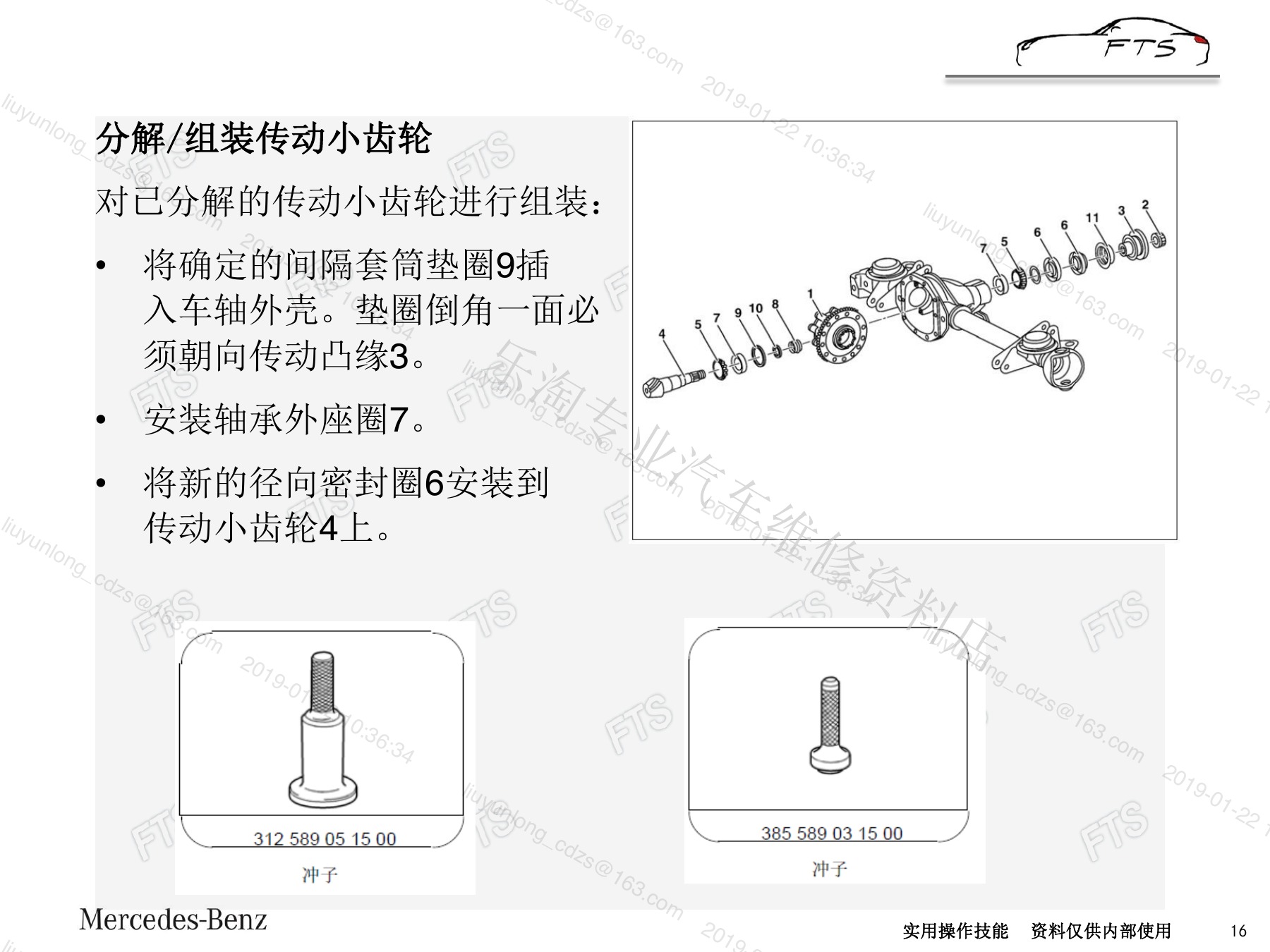

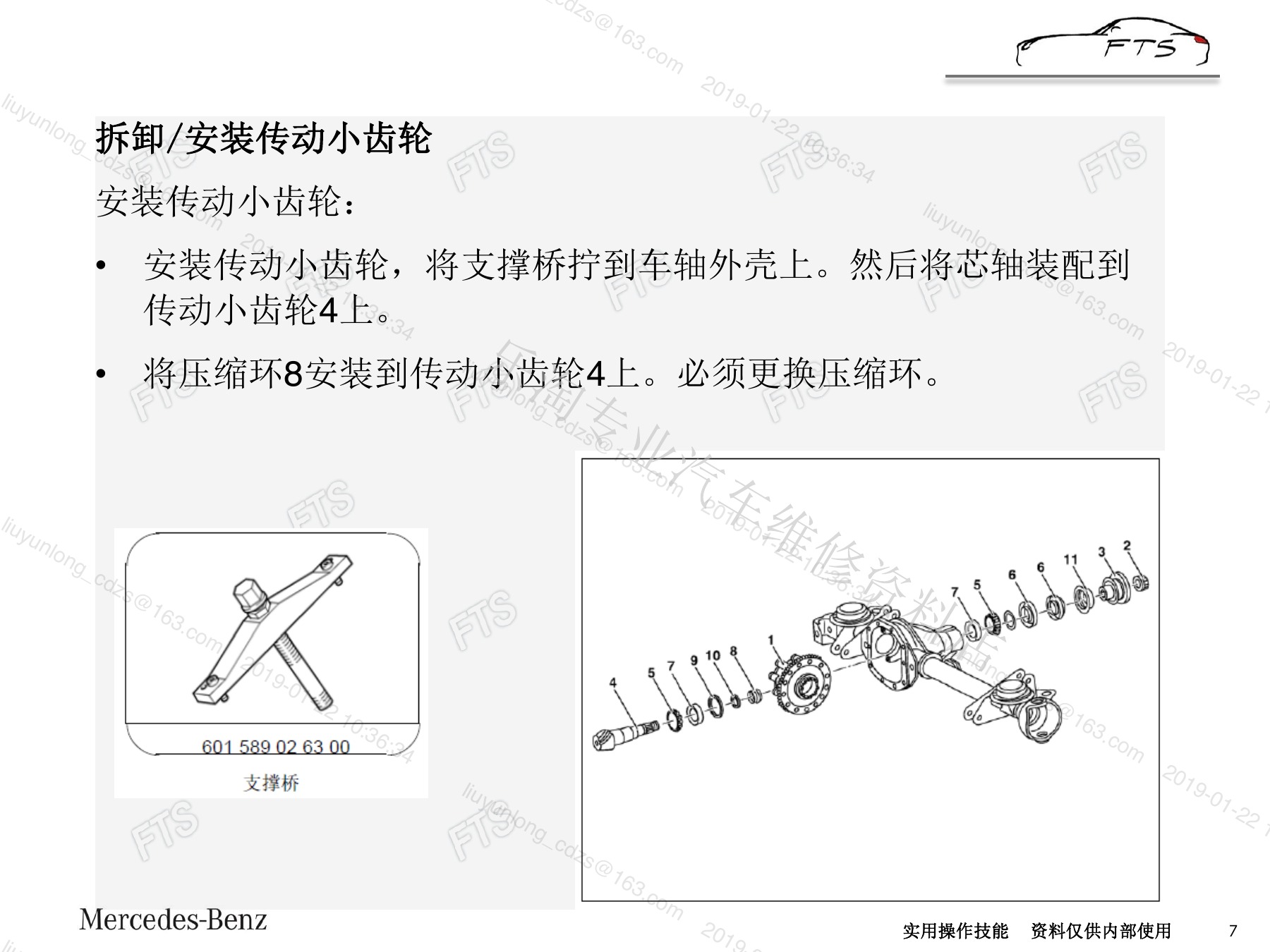

拆下凸缘、密封、轴承和小齿轮时记录垫片、隔套与方向，避免冲击齿面和轴承座。检查花键、螺纹、滚道、齿面及过热痕迹。

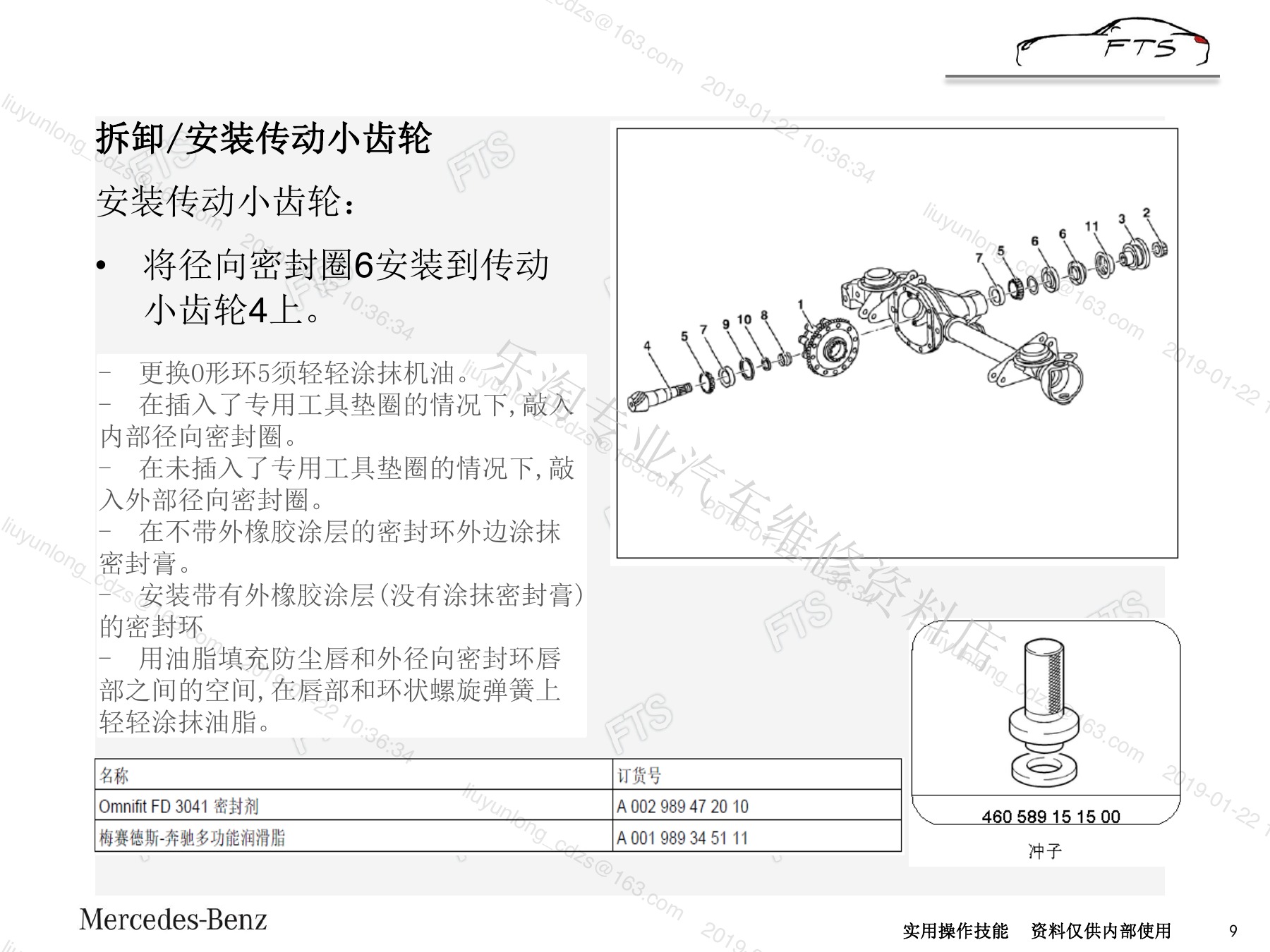

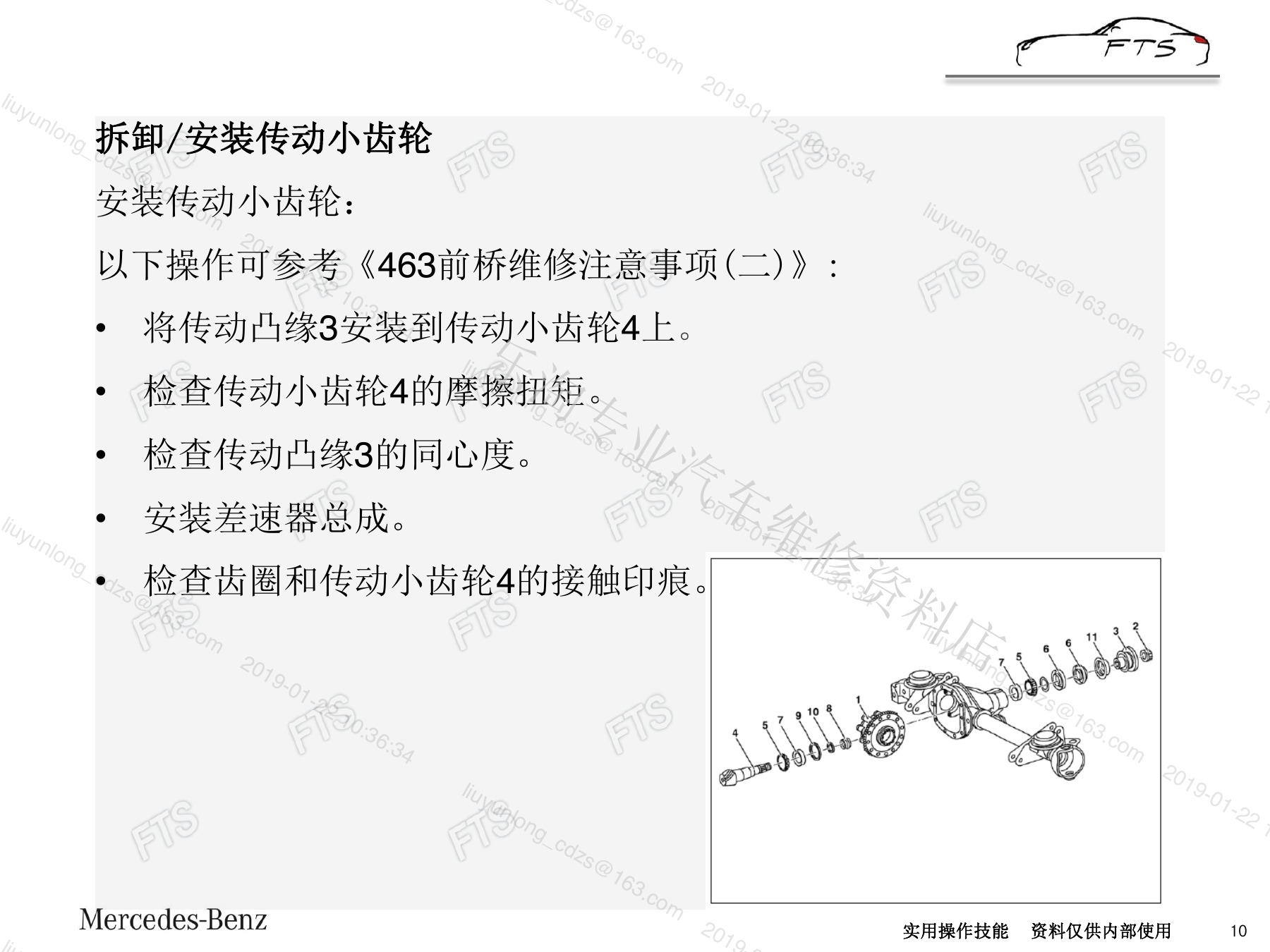

二、轴承、隔套和小齿轮装配

二、轴承、隔套和小齿轮装配（page-10）
二、轴承、隔套和小齿轮装配（page-11）
二、轴承、隔套和小齿轮装配（page-12）
二、轴承、隔套和小齿轮装配（page-13）
二、轴承、隔套和小齿轮装配（page-14）
二、轴承、隔套和小齿轮装配（page-15）
二、轴承、隔套和小齿轮装配（page-16）

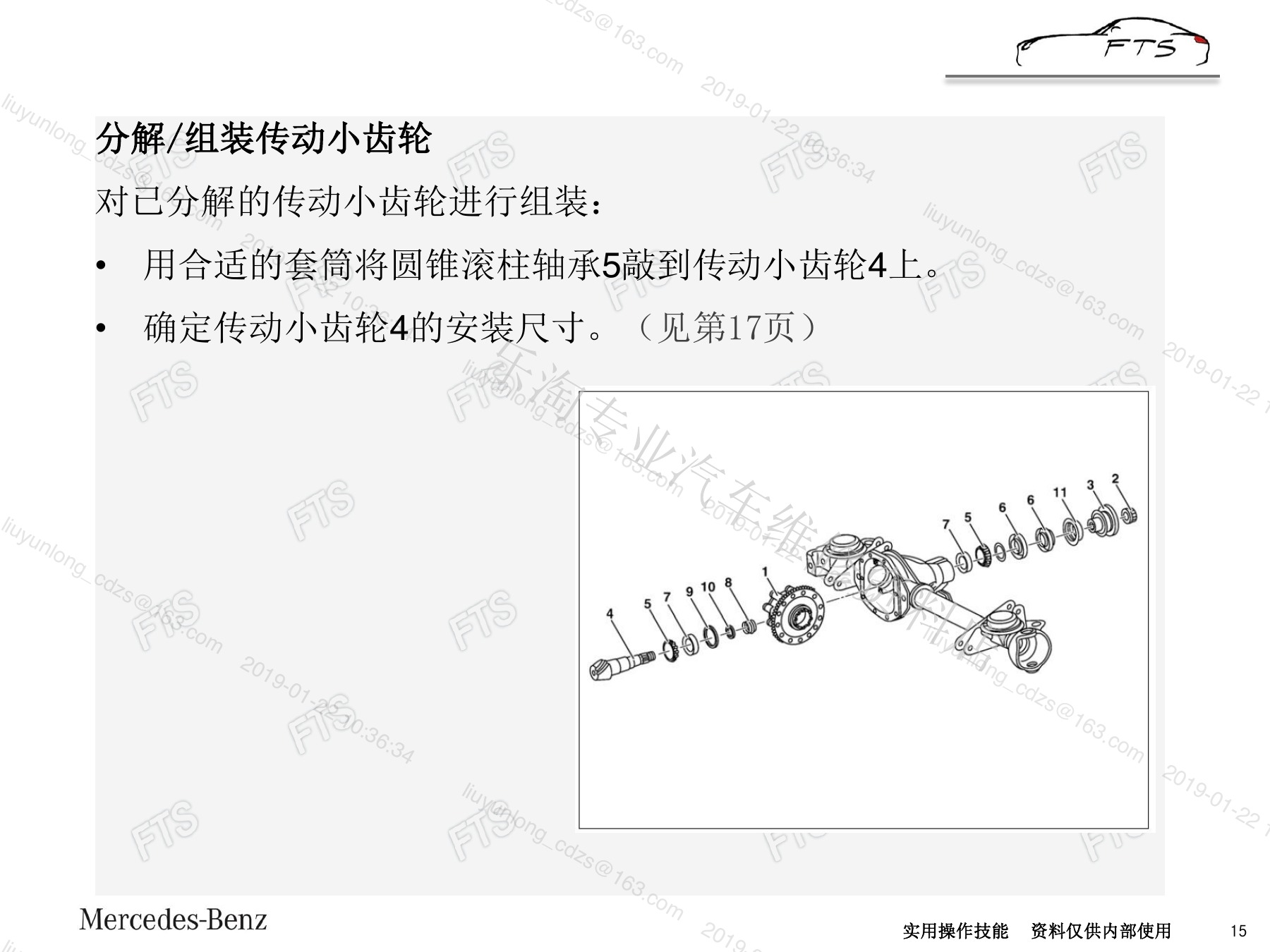

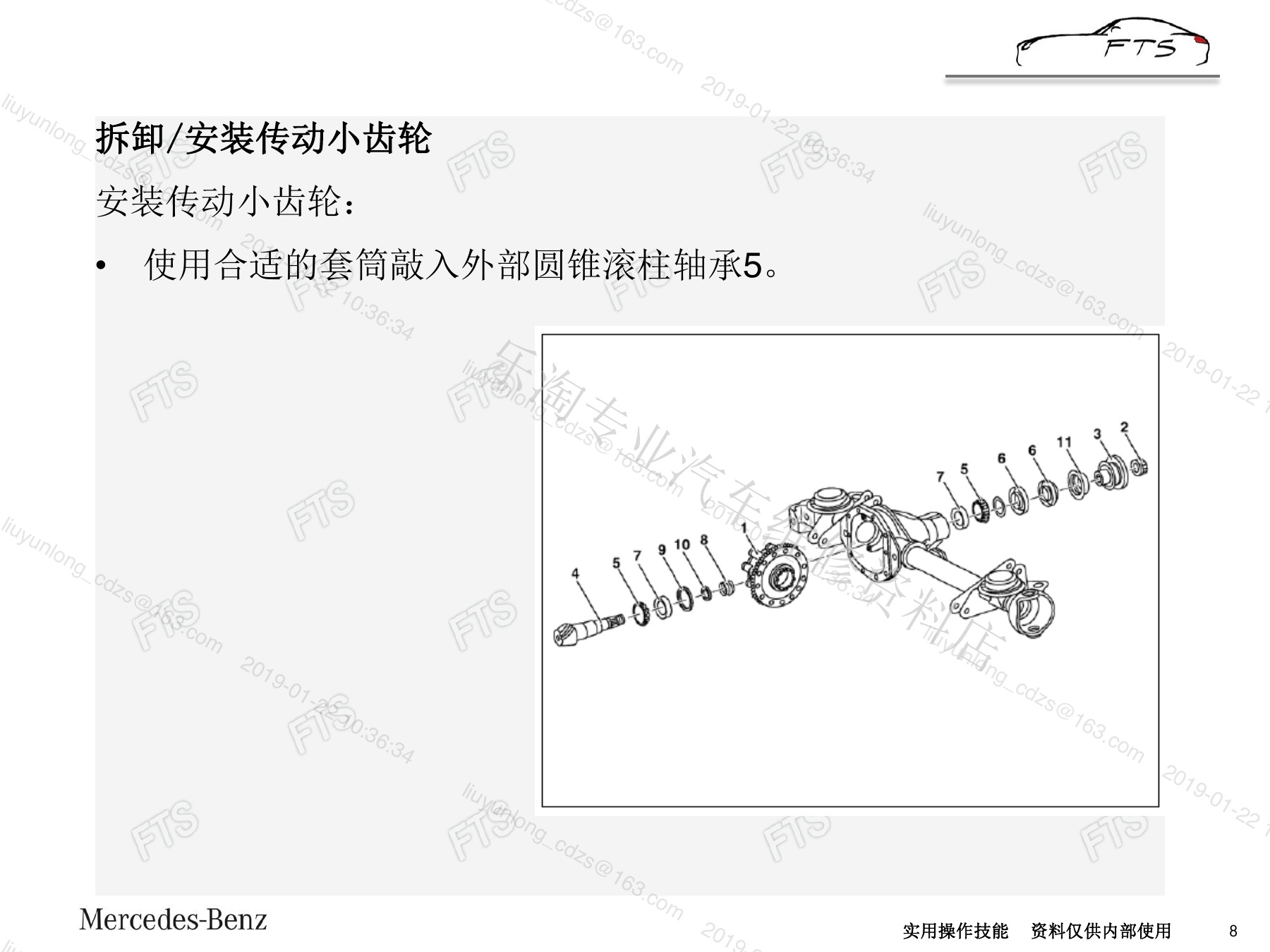

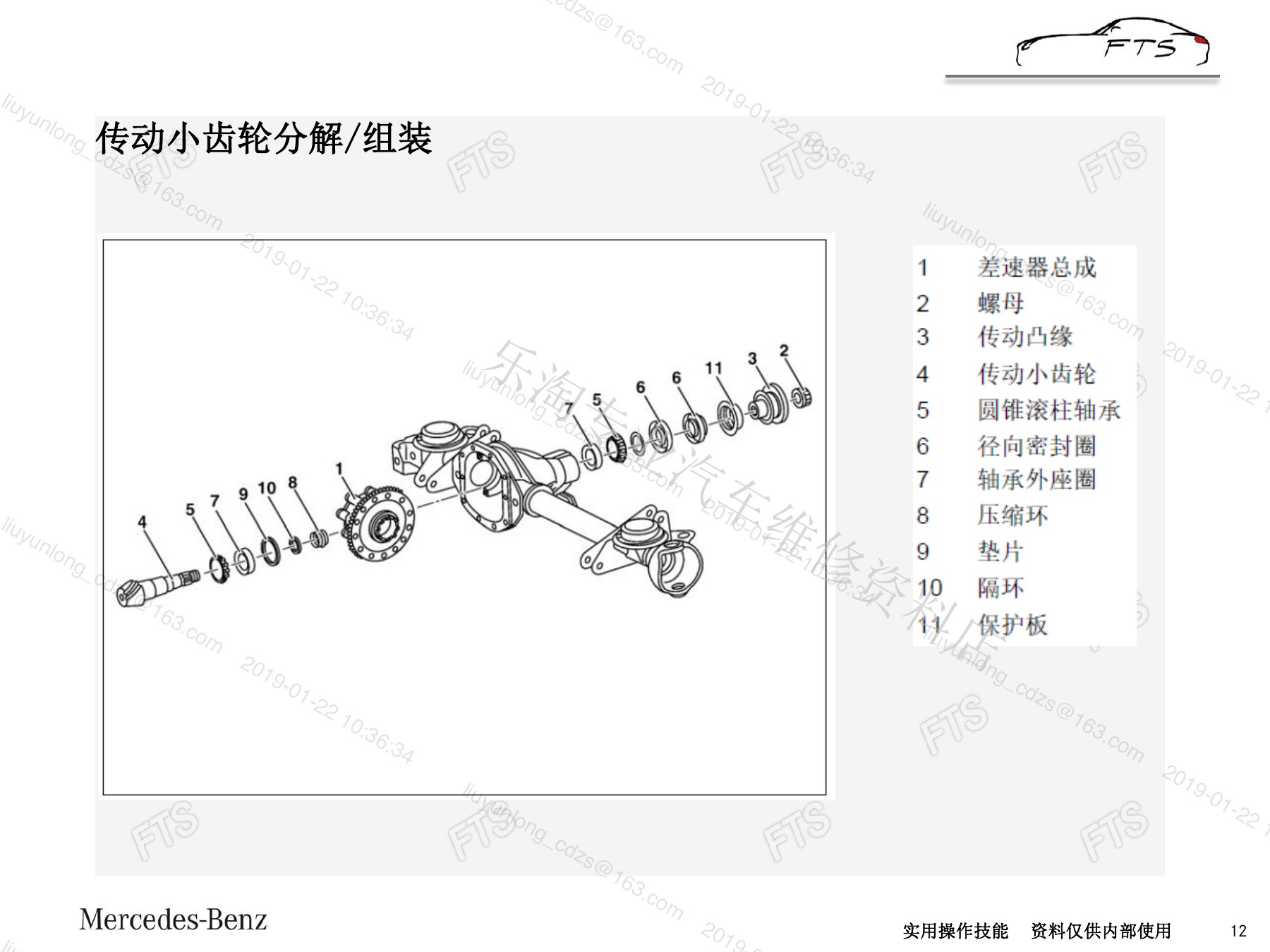

按资料使用压装工具安装轴承和隔套，润滑规定表面。旧变形隔套和一次性紧固件按WIS更新，逐步建立预紧，防止一次拧紧过量。

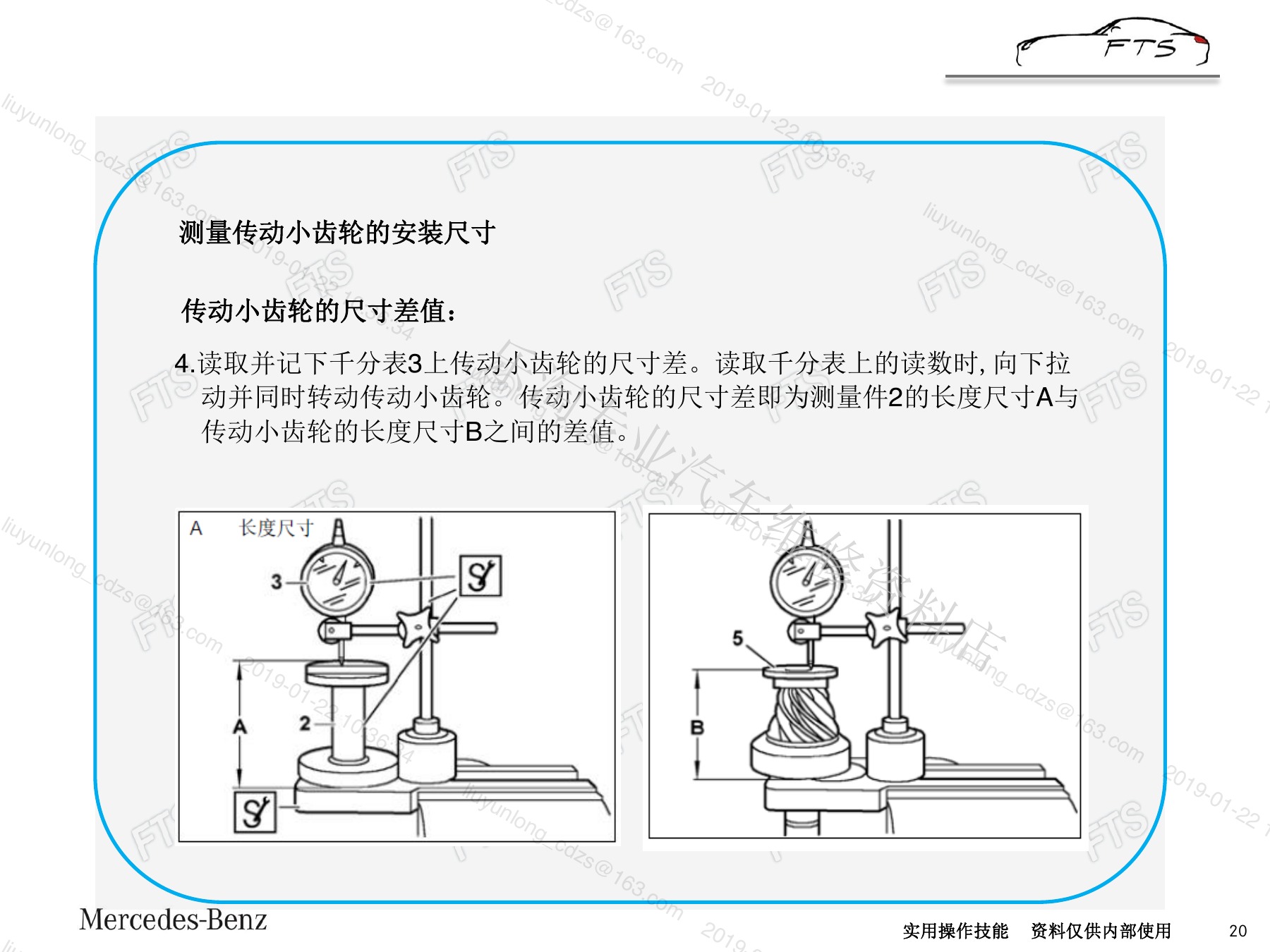

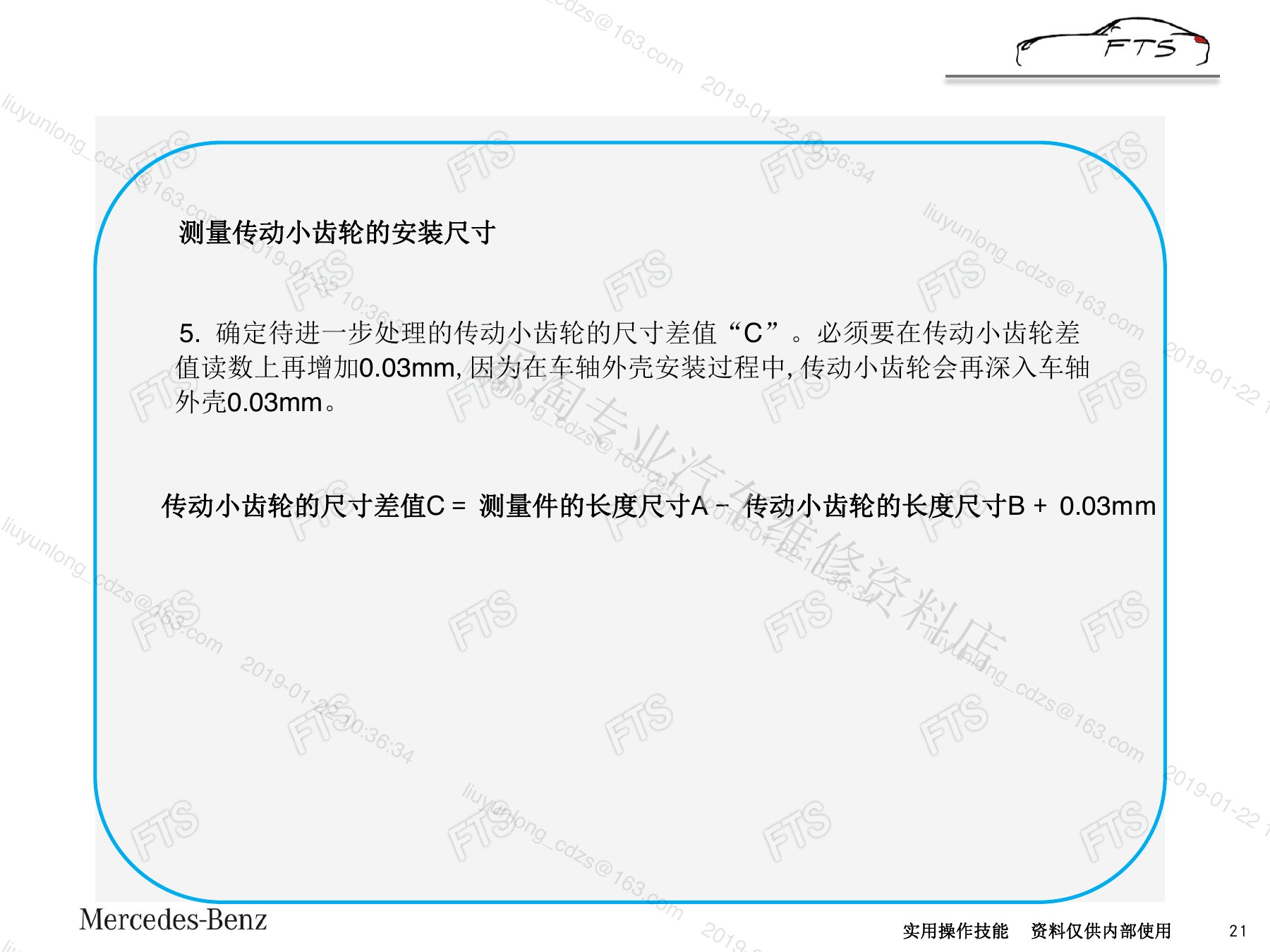

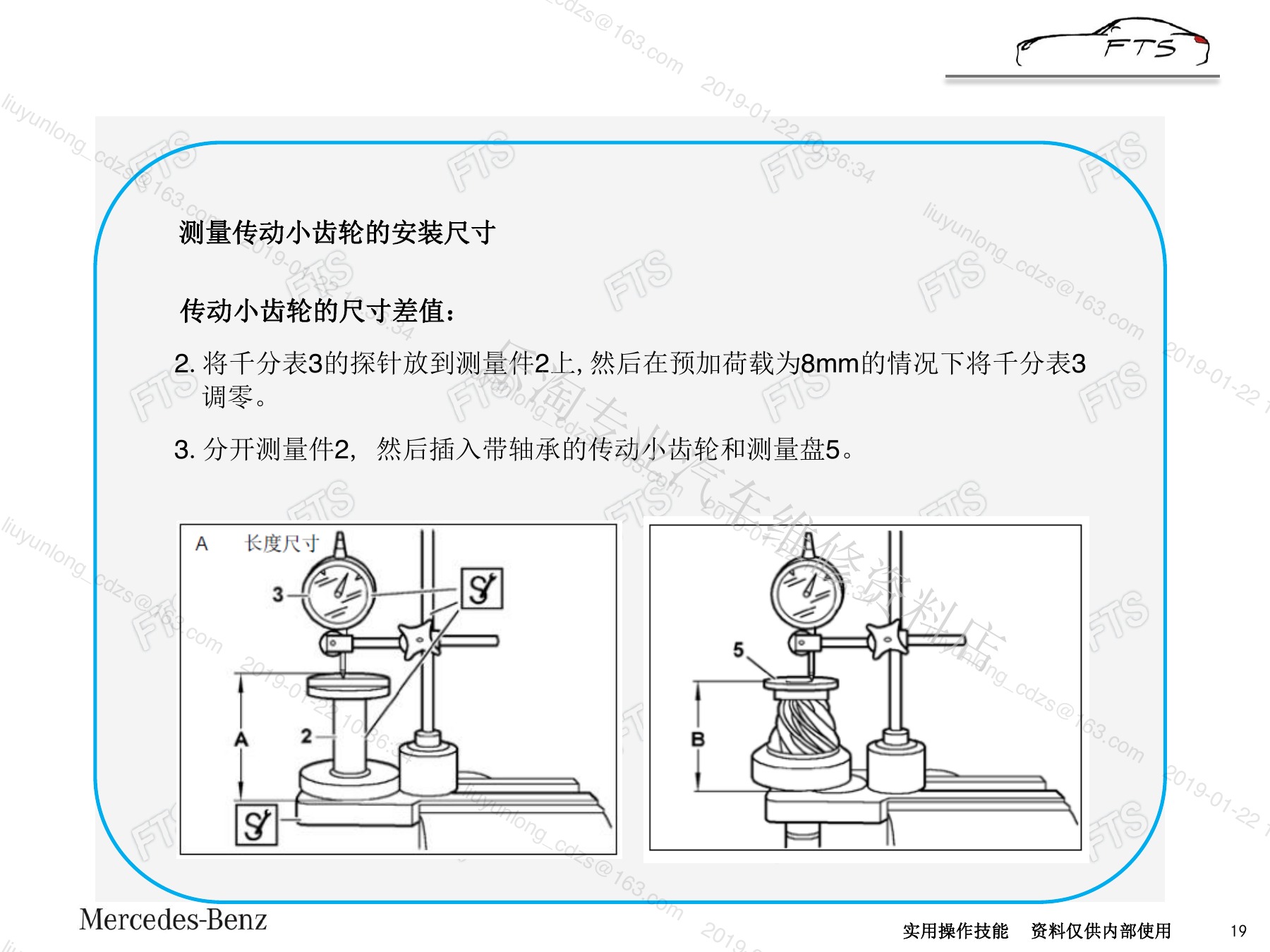

三、安装尺寸、基准和量表测量

三、安装尺寸、基准和量表测量（page-17）
三、安装尺寸、基准和量表测量（page-18）
三、安装尺寸、基准和量表测量（page-19）
三、安装尺寸、基准和量表测量（page-20）
三、安装尺寸、基准和量表测量（page-21）
三、安装尺寸、基准和量表测量（page-22）
三、安装尺寸、基准和量表测量（page-23）
三、安装尺寸、基准和量表测量（page-24）
三、安装尺寸、基准和量表测量（page-25）
三、安装尺寸、基准和量表测量（page-26）
三、安装尺寸、基准和量表测量（page-27）

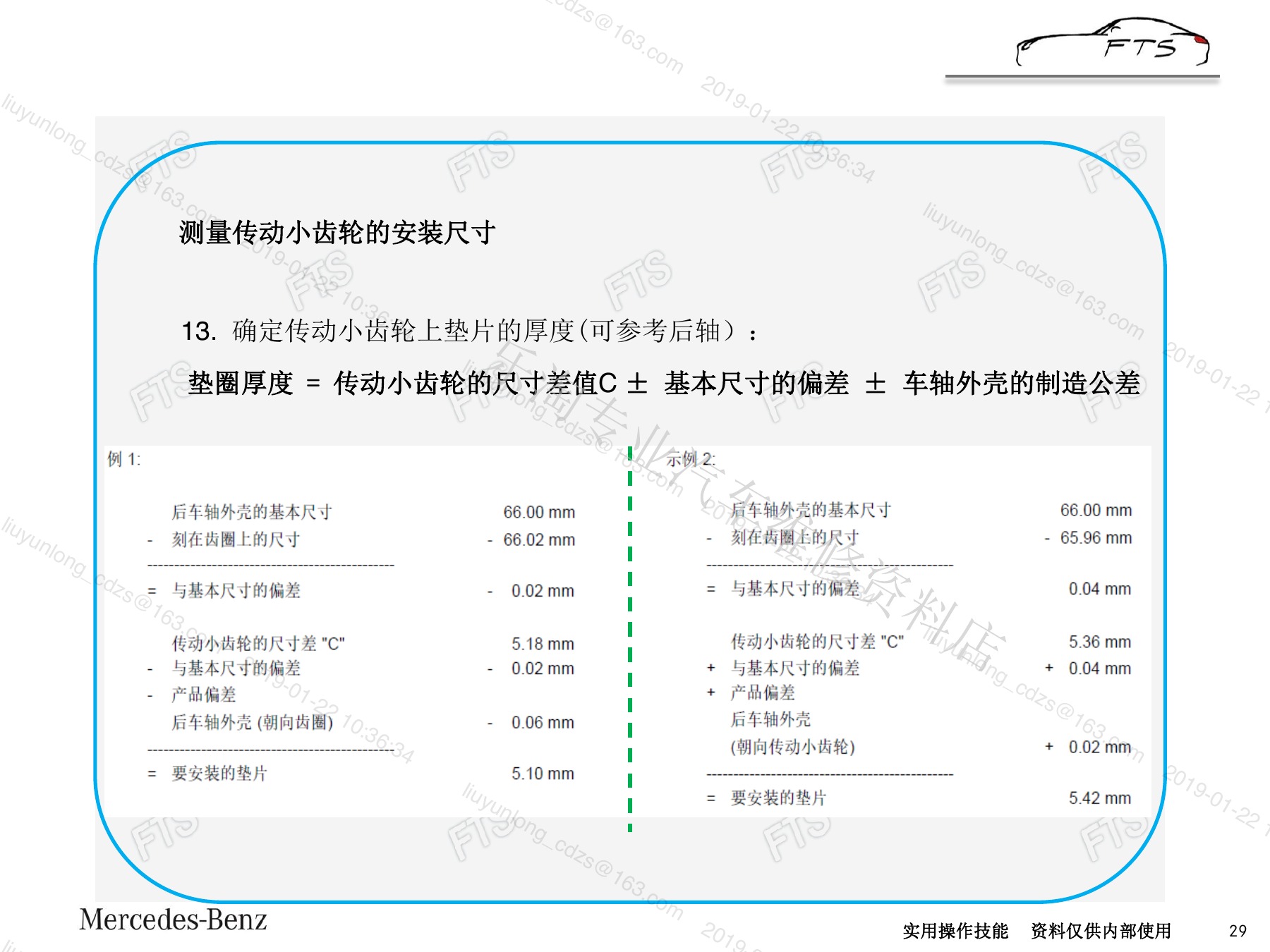

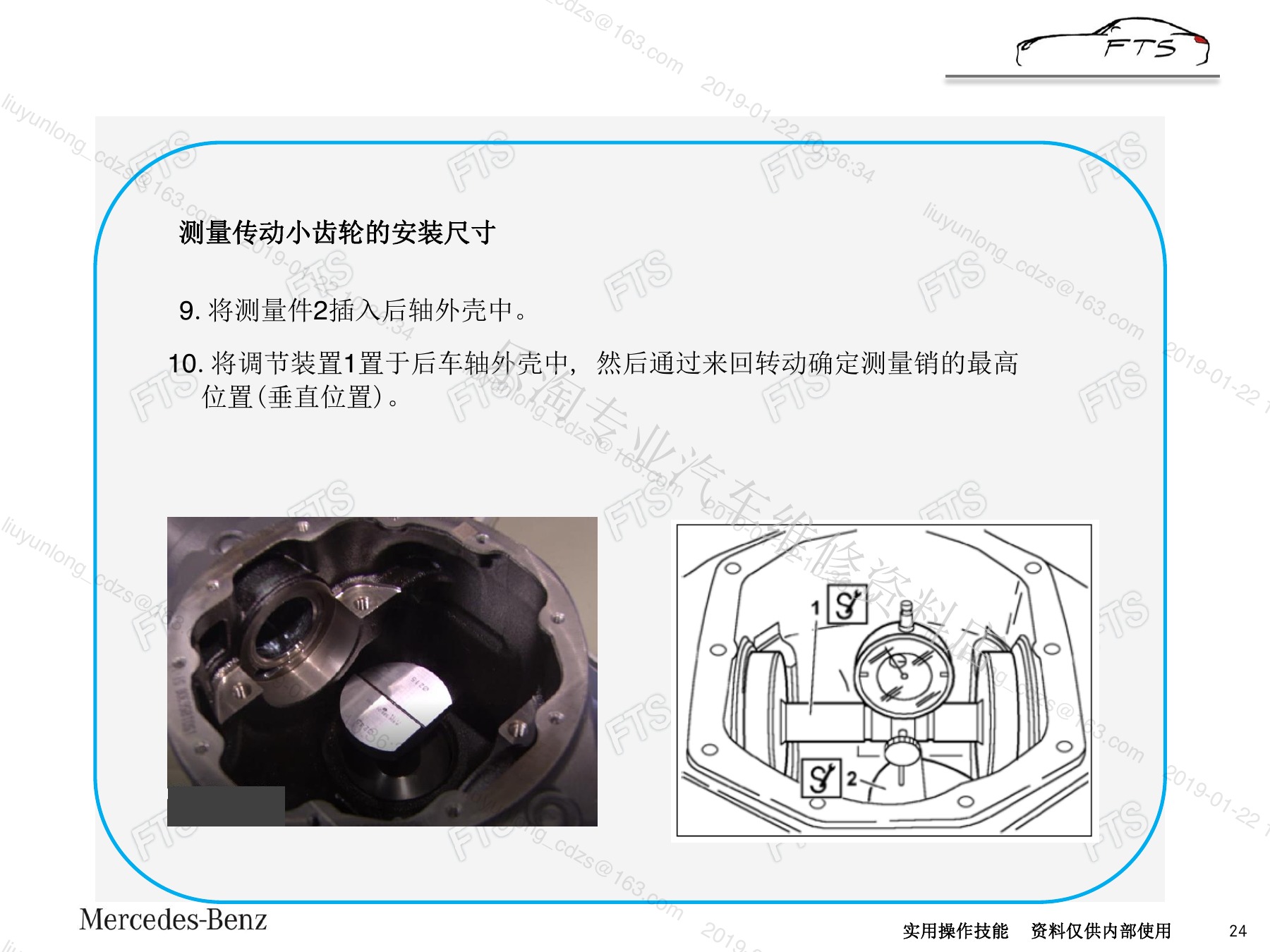

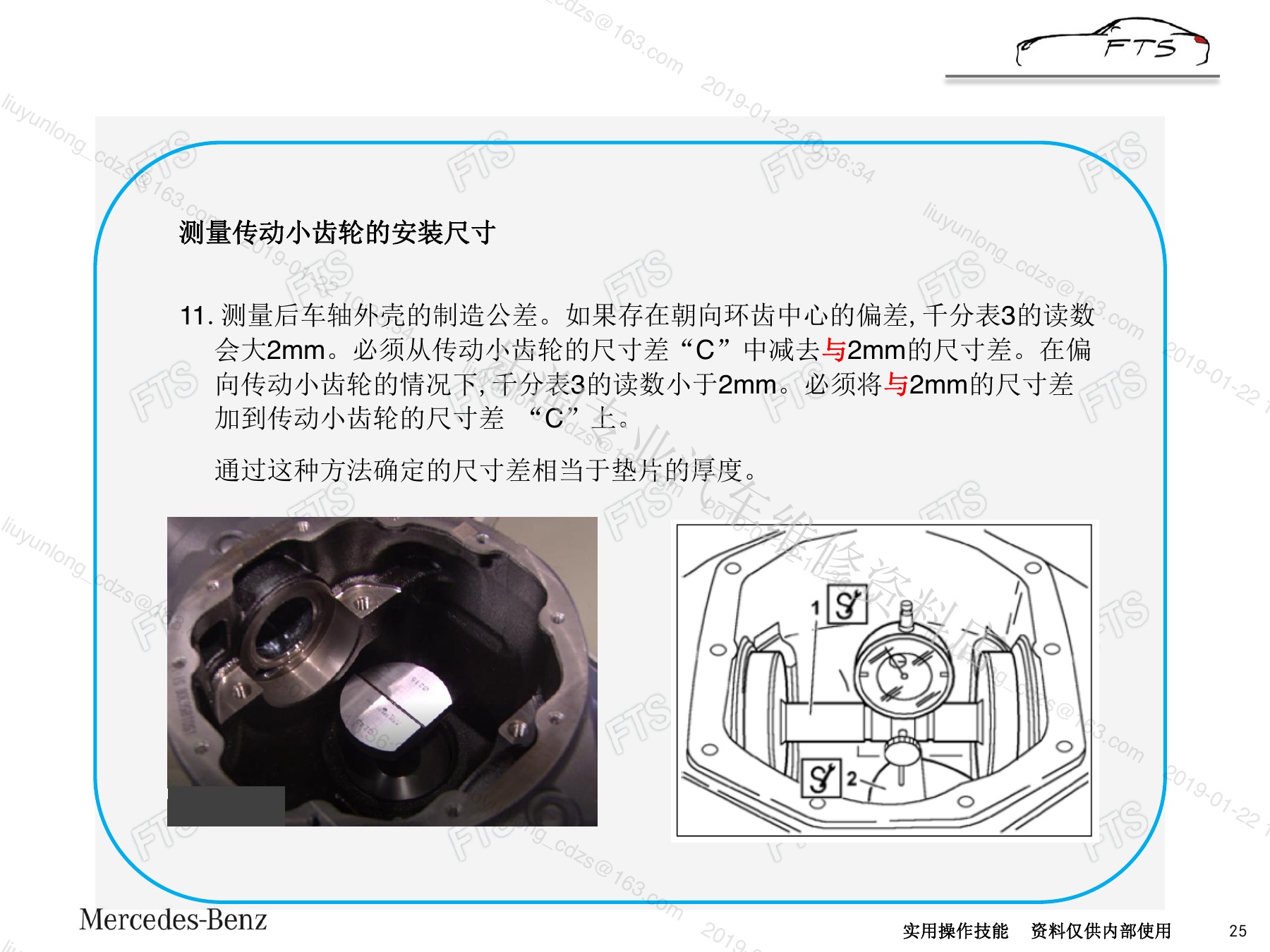

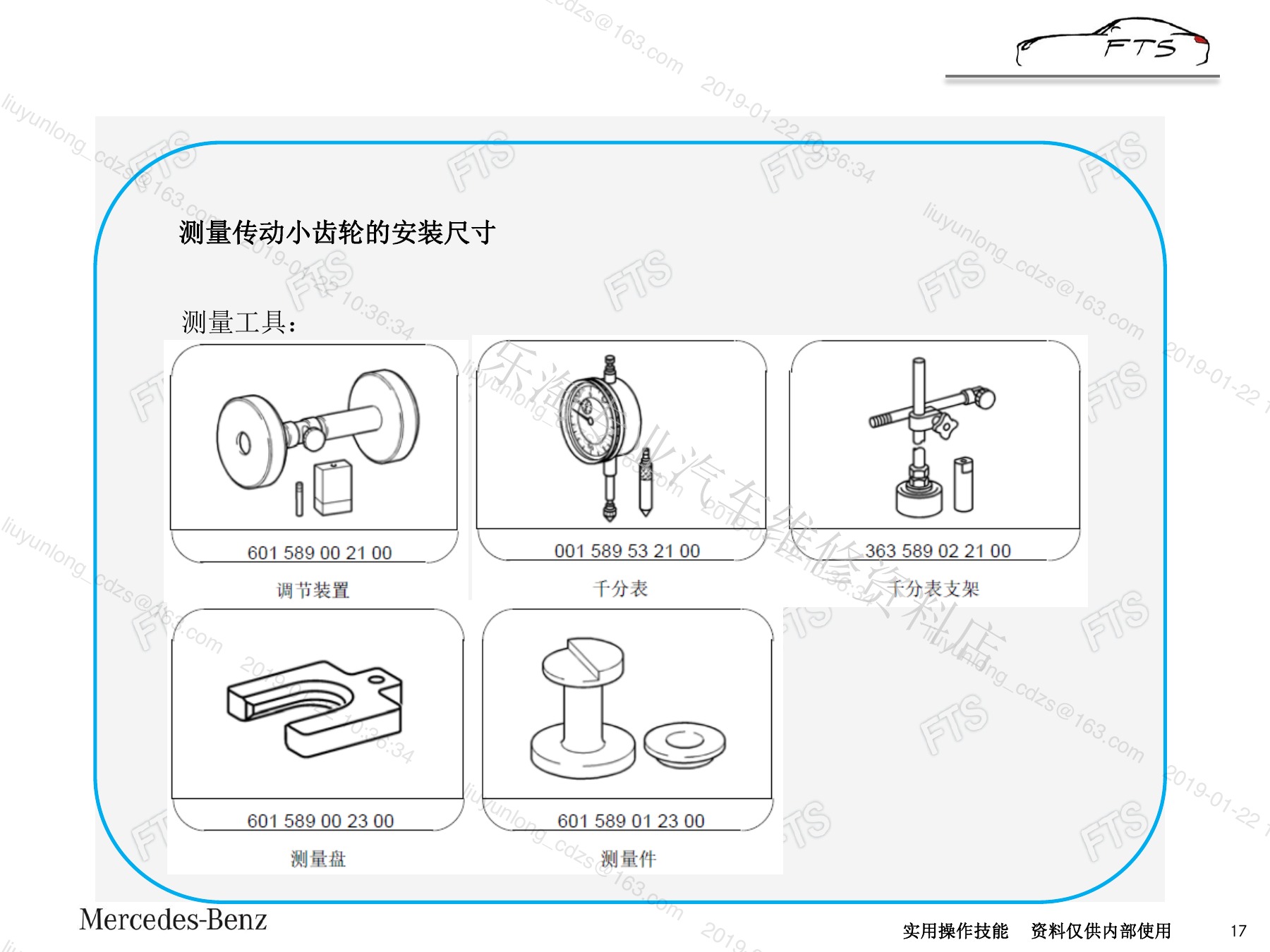

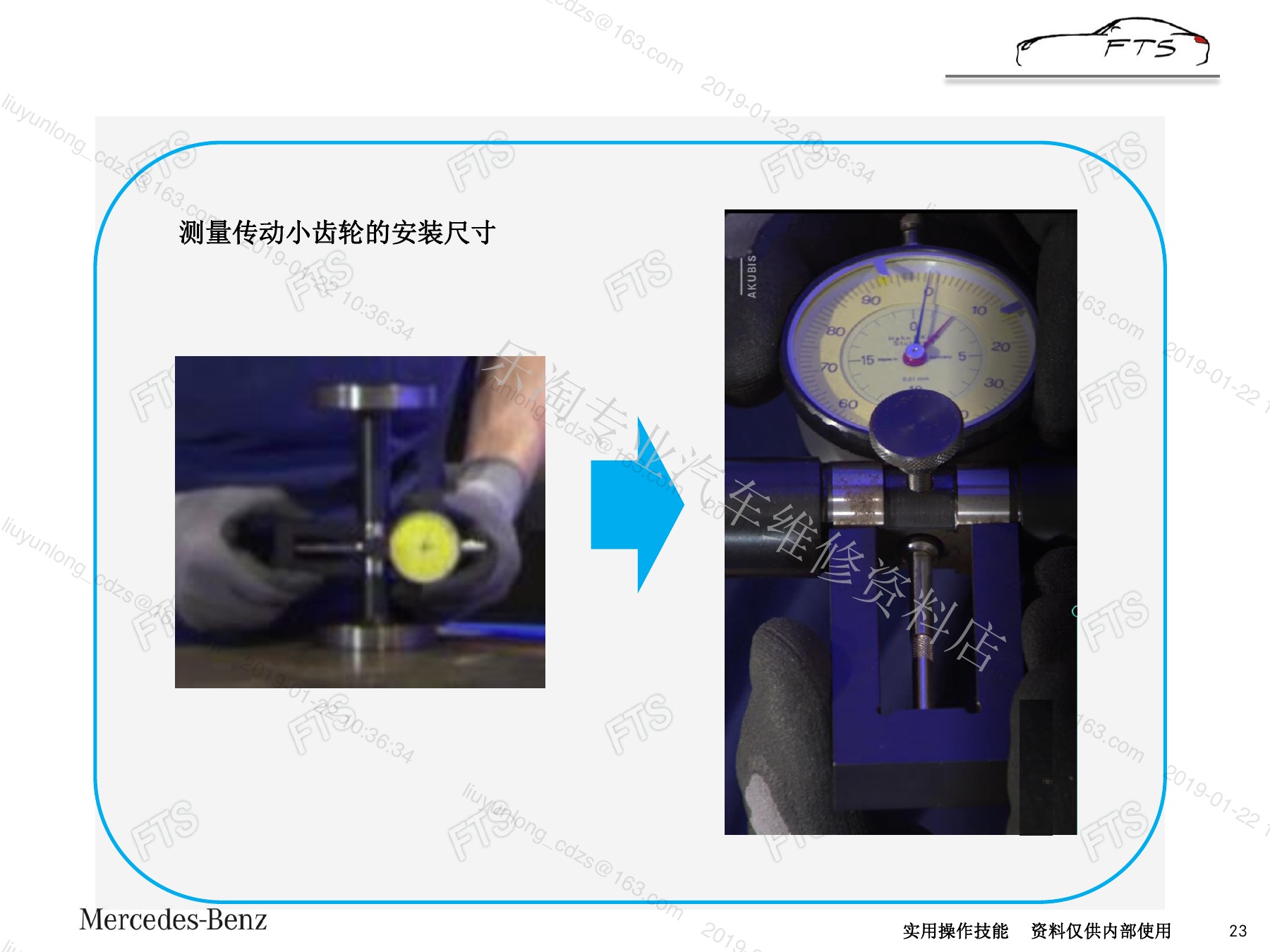

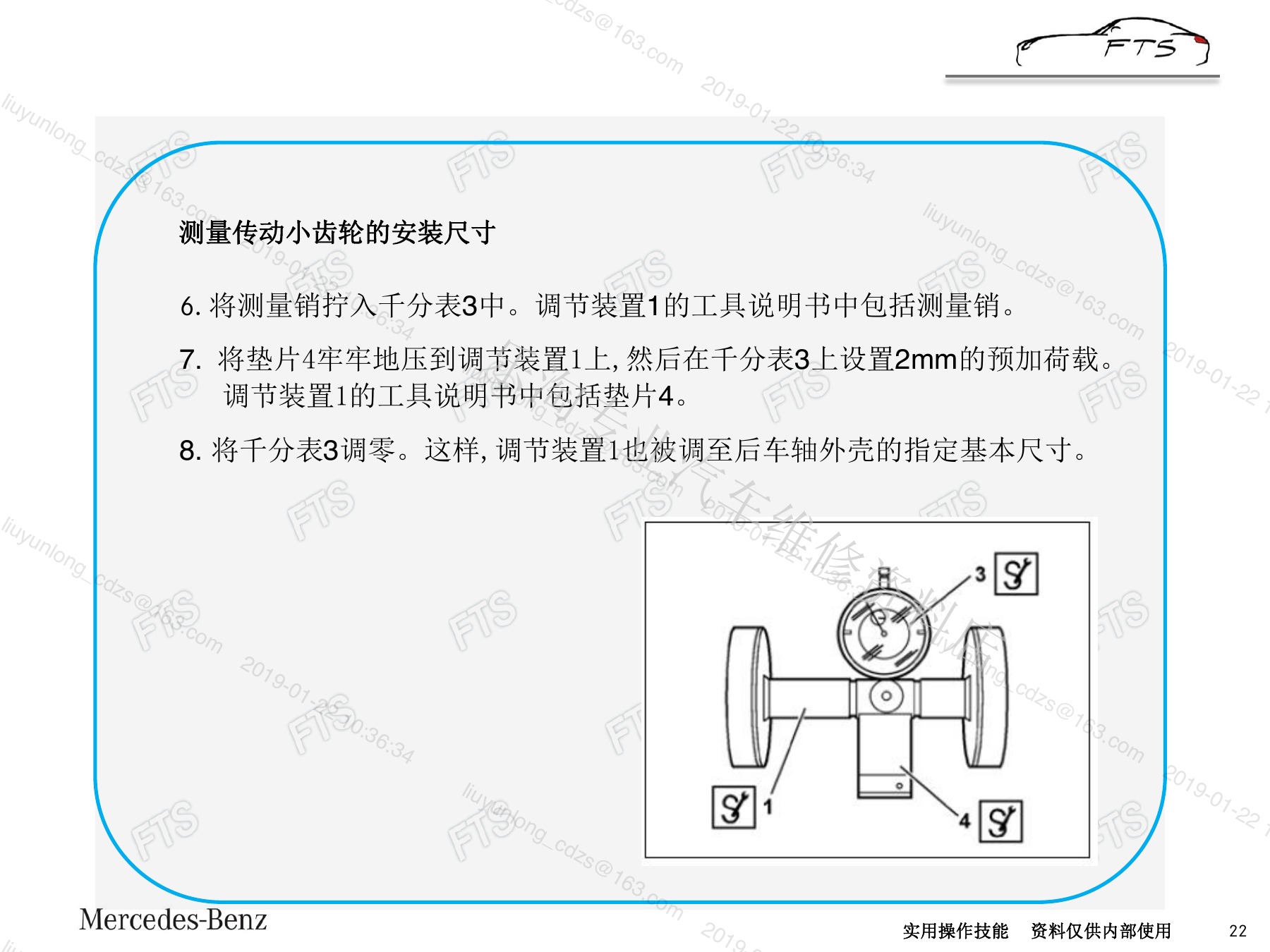

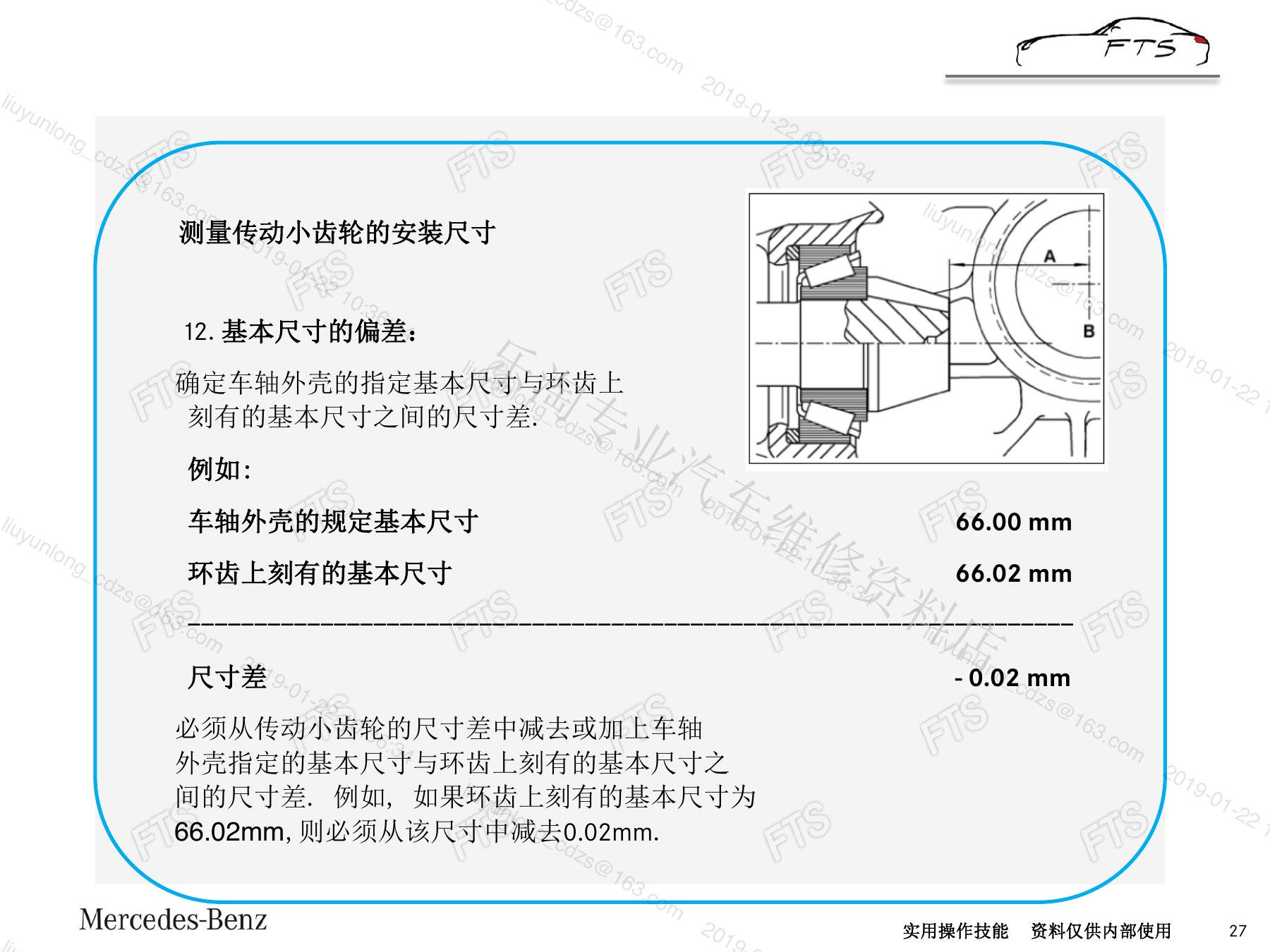

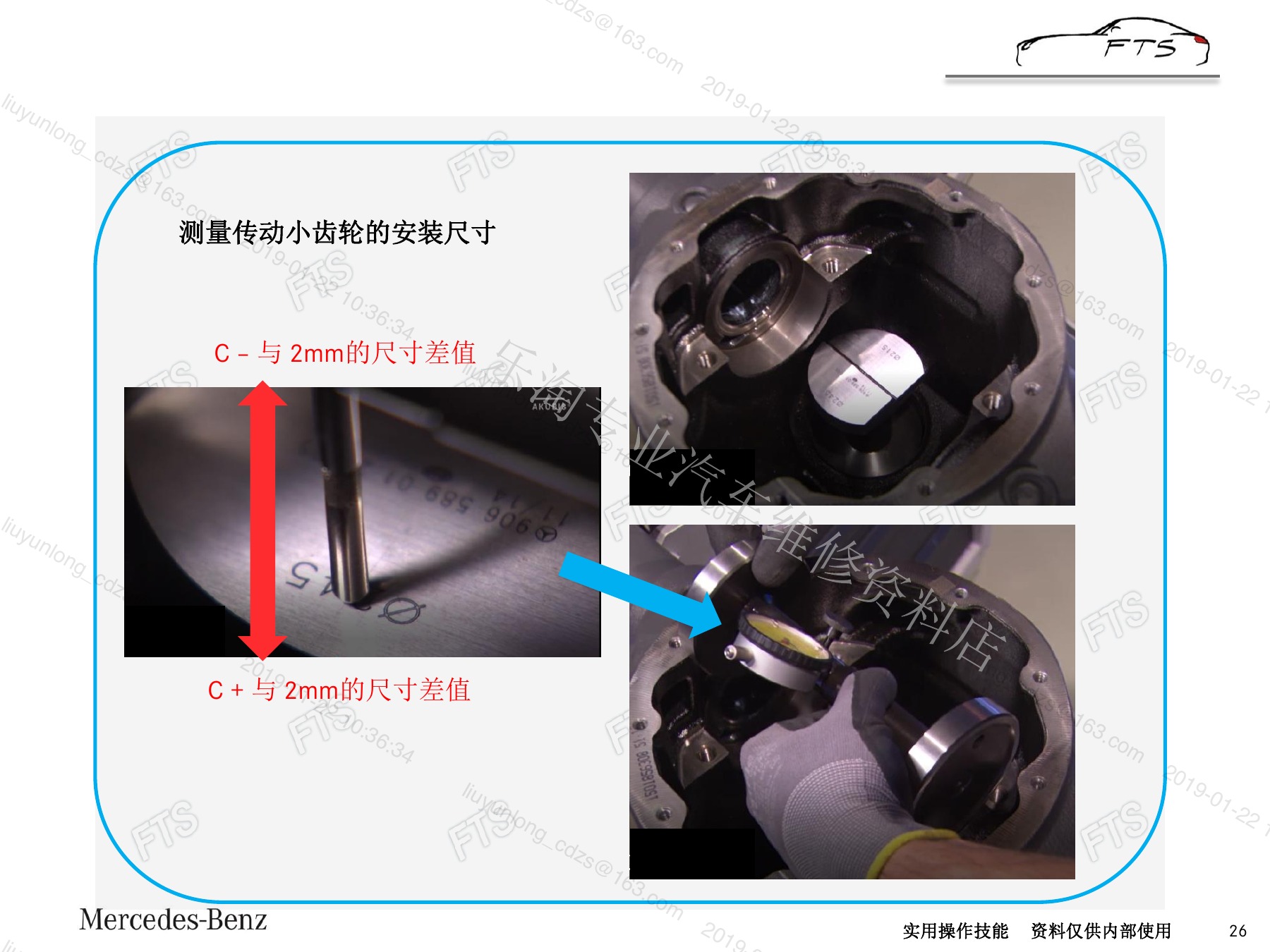

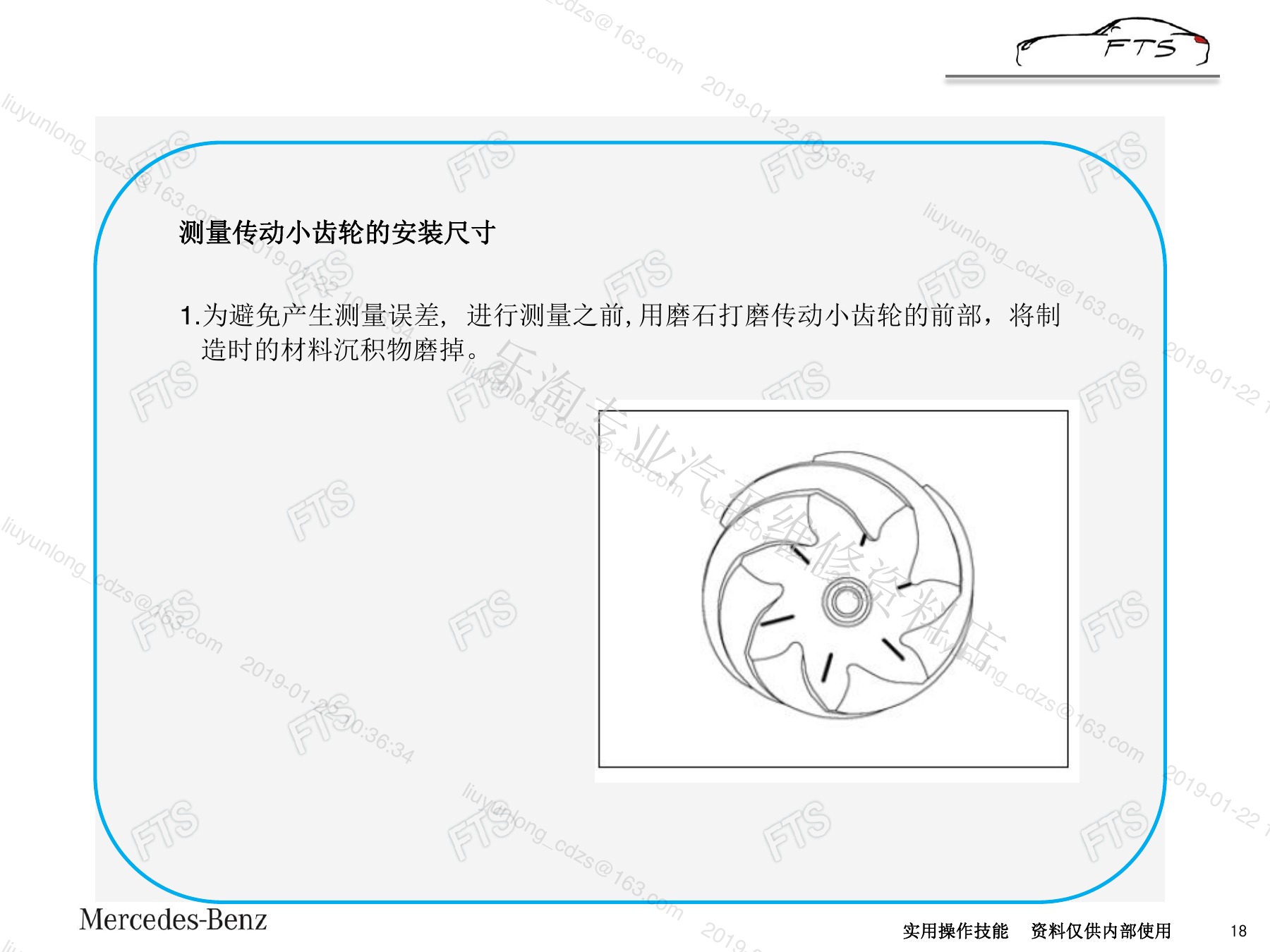

使用专用量具建立桥壳基准，测量小齿轮安装深度并结合齿轮标记计算垫片。量具清洁、温度、支撑和零点都会影响结果，应重复测量确认。

四、接触区、预紧与最终齿轮啮合

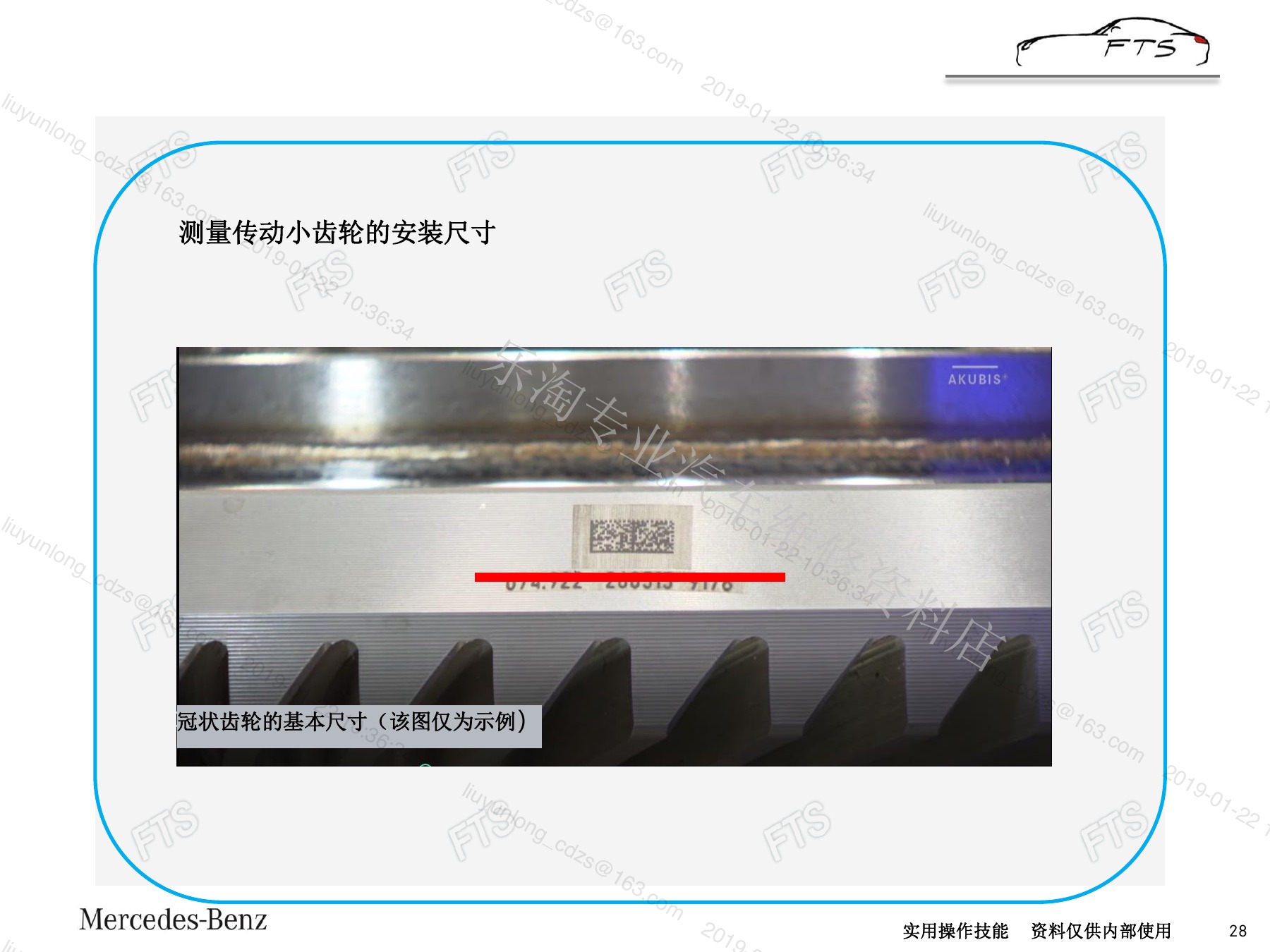

四、接触区、预紧与最终齿轮啮合（page-28）
四、接触区、预紧与最终齿轮啮合（page-29）
四、接触区、预紧与最终齿轮啮合（page-30）
四、接触区、预紧与最终齿轮啮合（page-31）
四、接触区、预紧与最终齿轮啮合（page-32）

装入差速器后检查齿侧间隙、轴承预紧和齿面接触区。驱动面与滑行面都要观察，结果异常时按测量逻辑调整小齿轮深度或差速器横向位置。

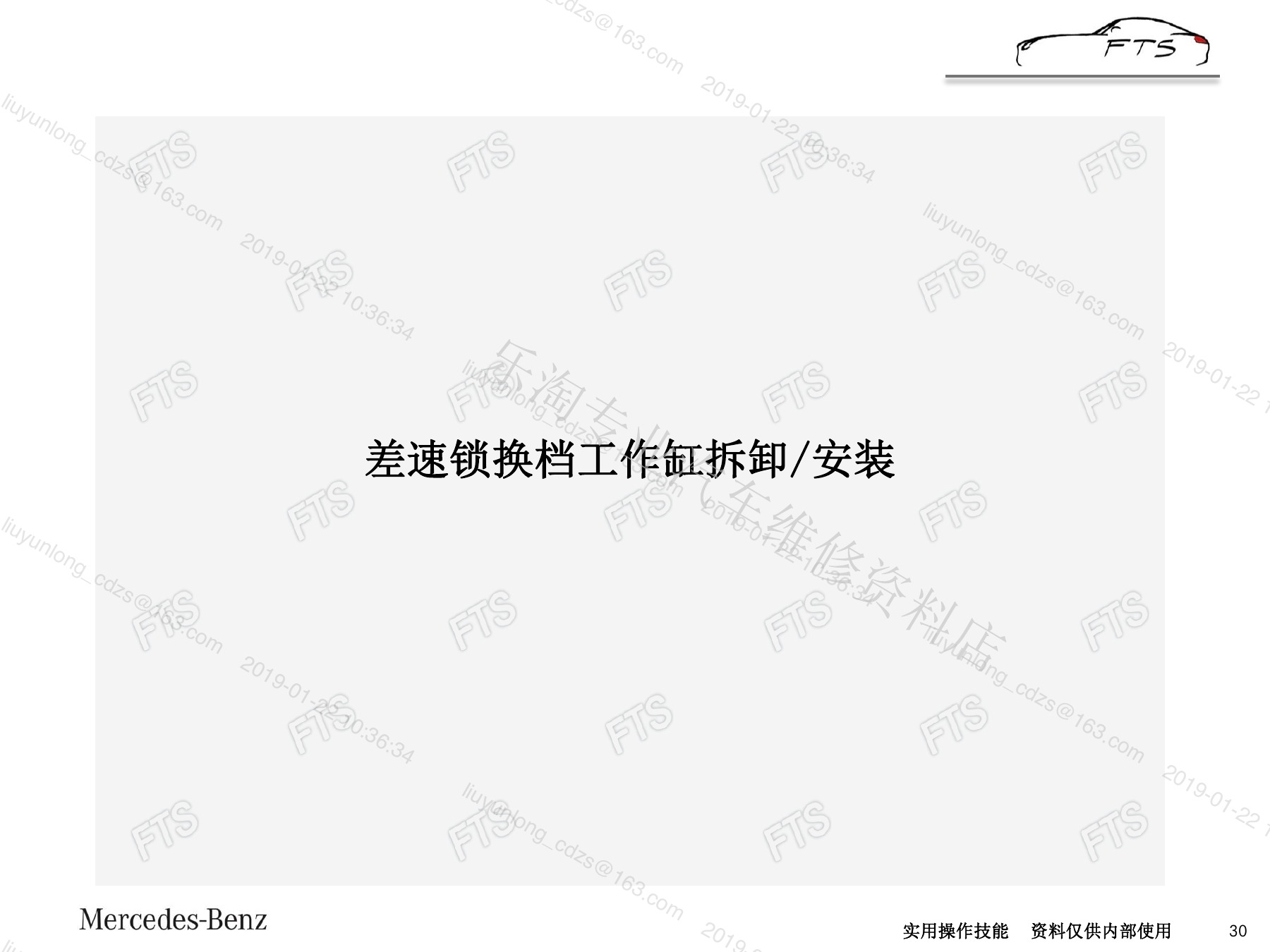

五、差速锁工作缸、加油与完工检查

五、差速锁工作缸、加油与完工检查（page-33）

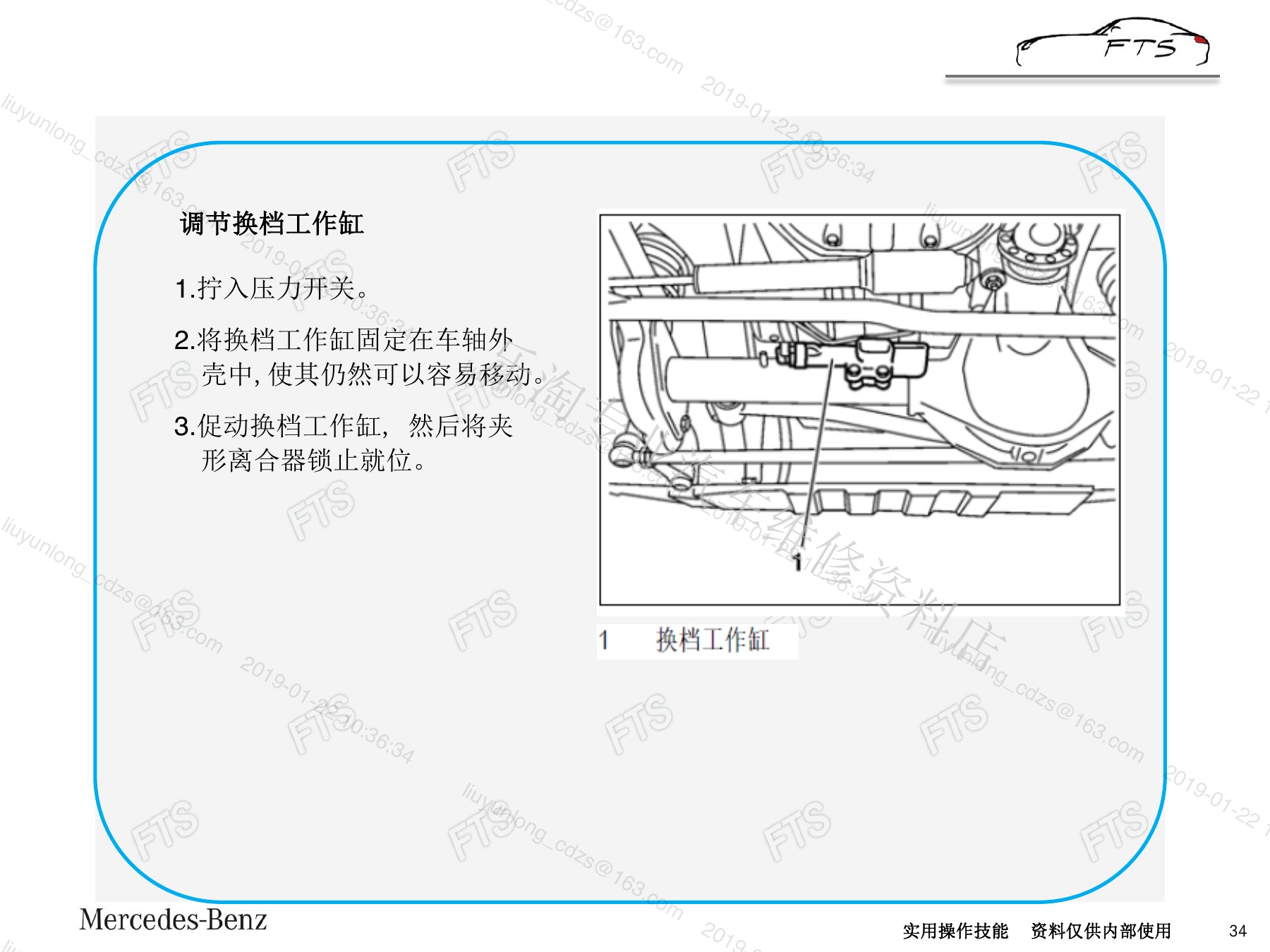

五、差速锁工作缸、加油与完工检查（page-34）
五、差速锁工作缸、加油与完工检查（page-35）

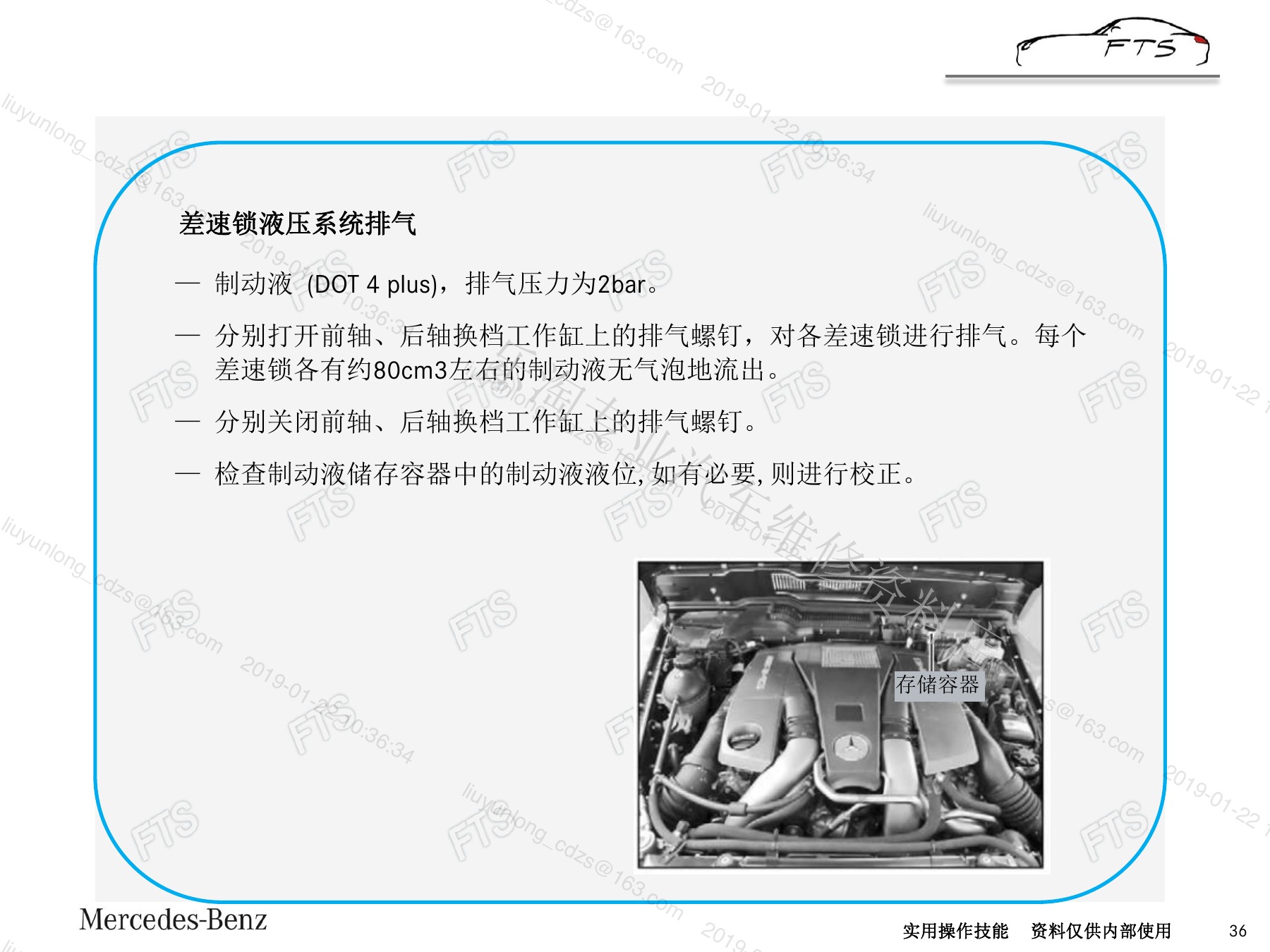

五、差速锁工作缸、加油与完工检查（page-36）
五、差速锁工作缸、加油与完工检查（page-37）

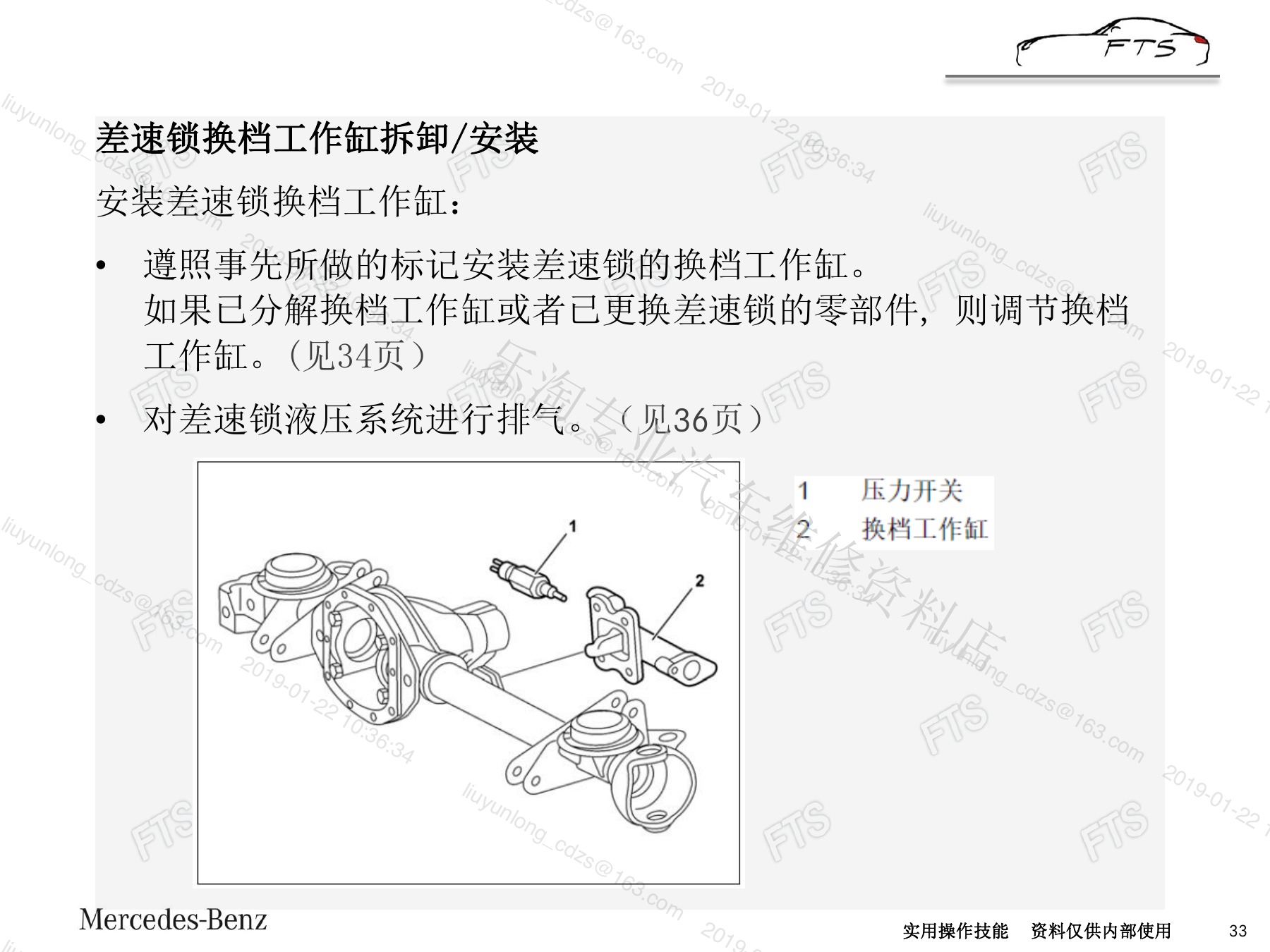

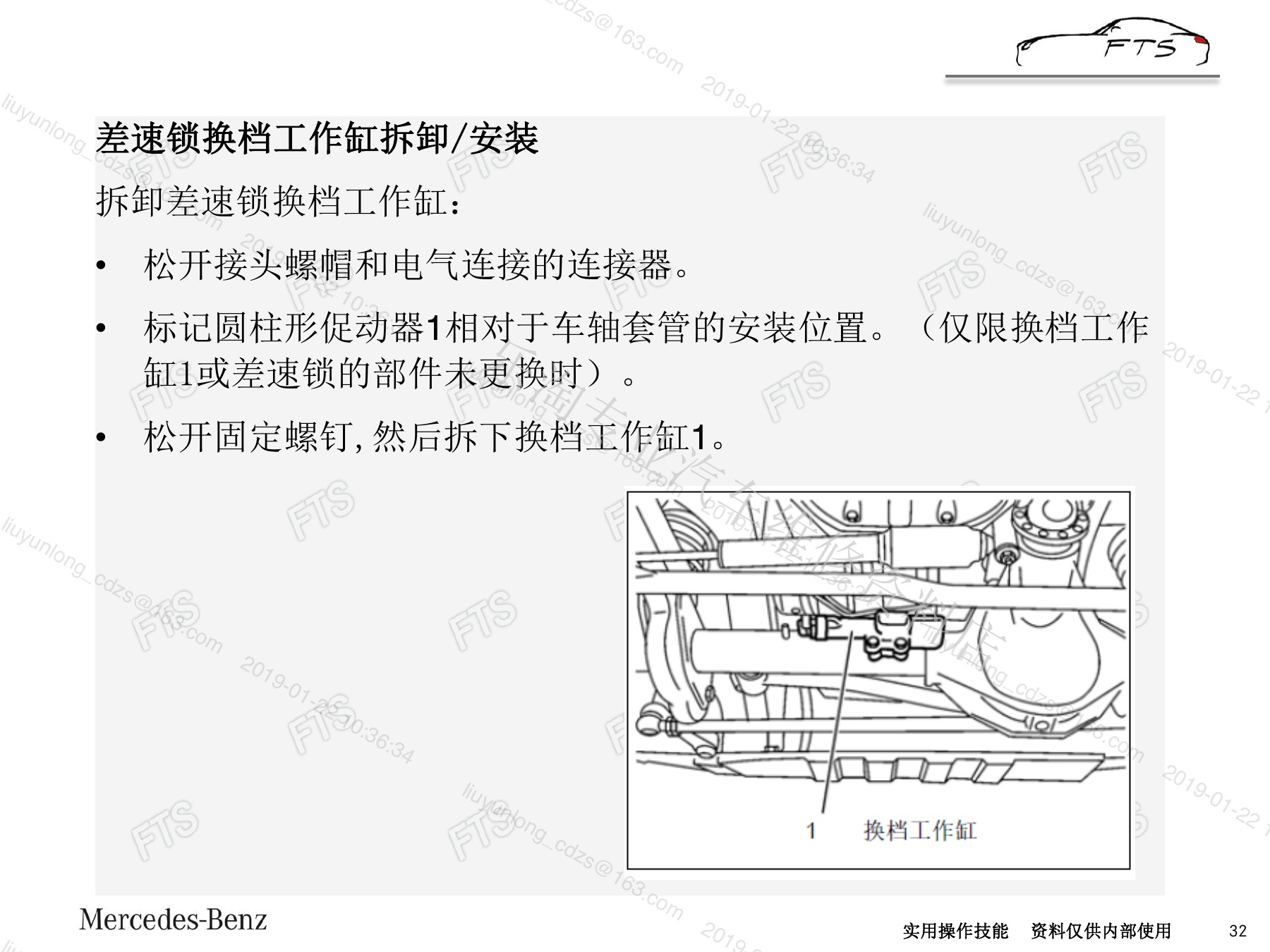

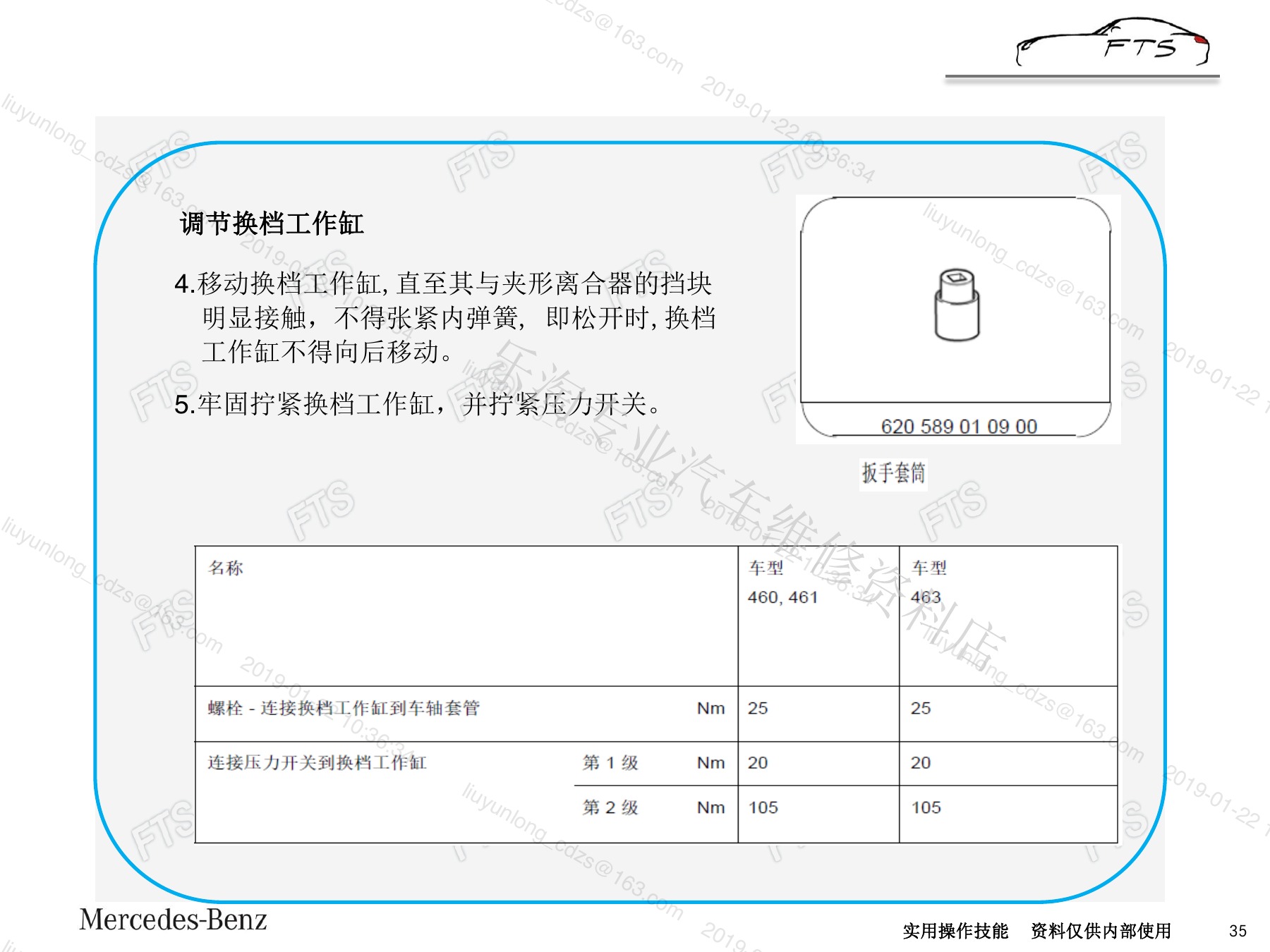

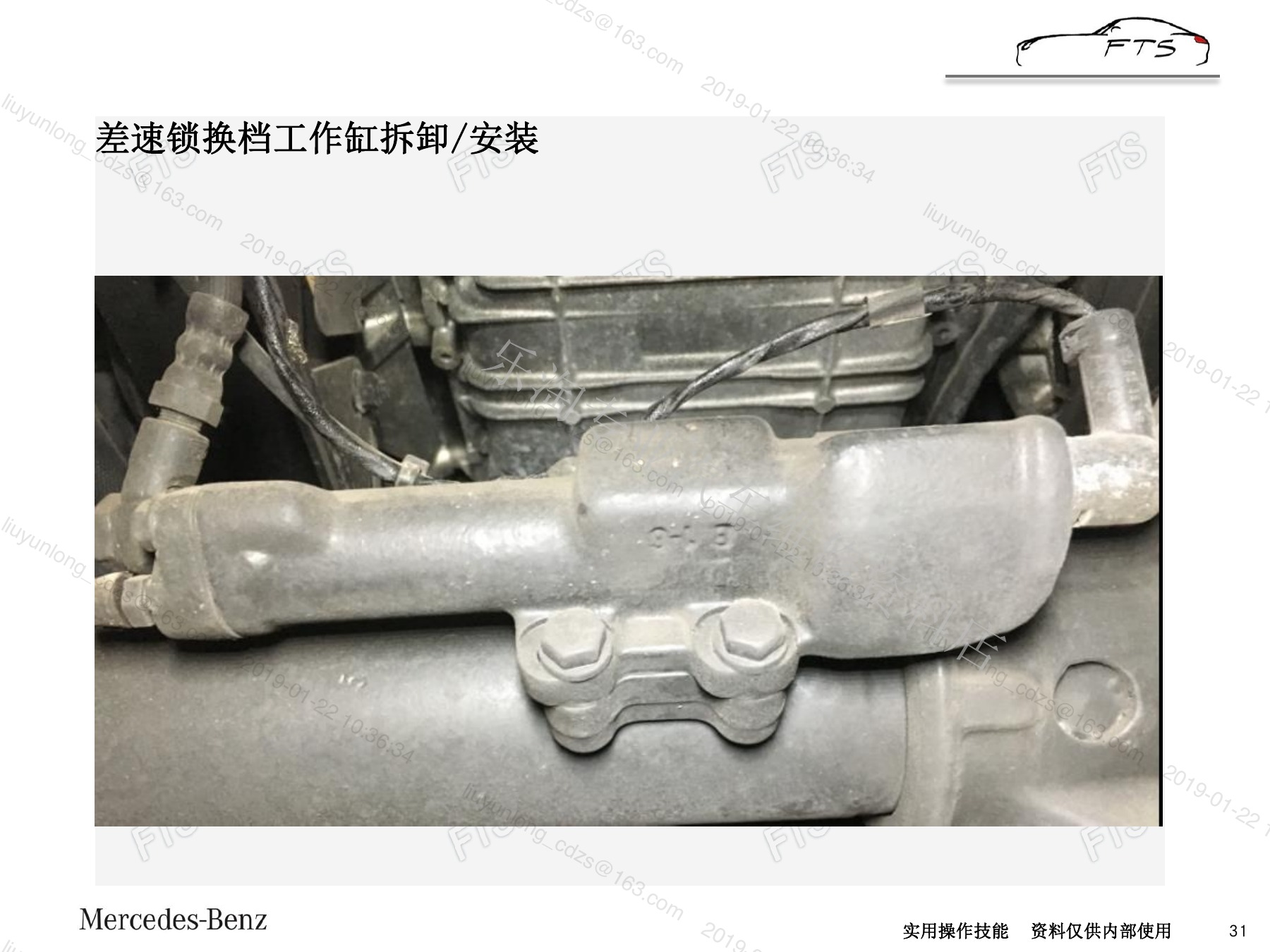

按顺序安装差速锁工作缸并排气/检查功能，使用对应规格前桥油。完工后检查泄漏、锁止指示、轮端转动与道路噪音，必要时冷却后复查油位。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
