摘要上海大众辉昂 汽车前部的控制单元 电路图资料。

上海大众辉昂 汽车前部的控制单元 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 67 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

上海大众辉昂 汽车前部的控制单元 电路图

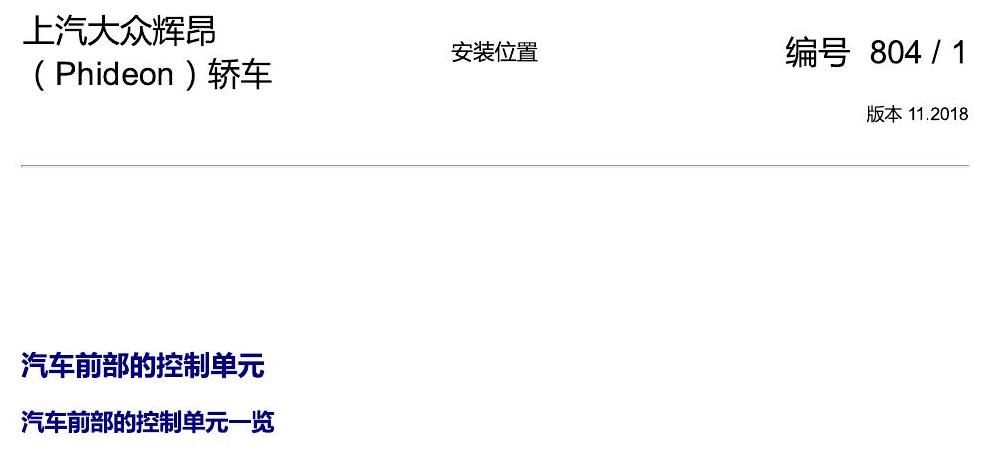

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第1页
上海大众辉昂 汽车前部的控制单元 电路图

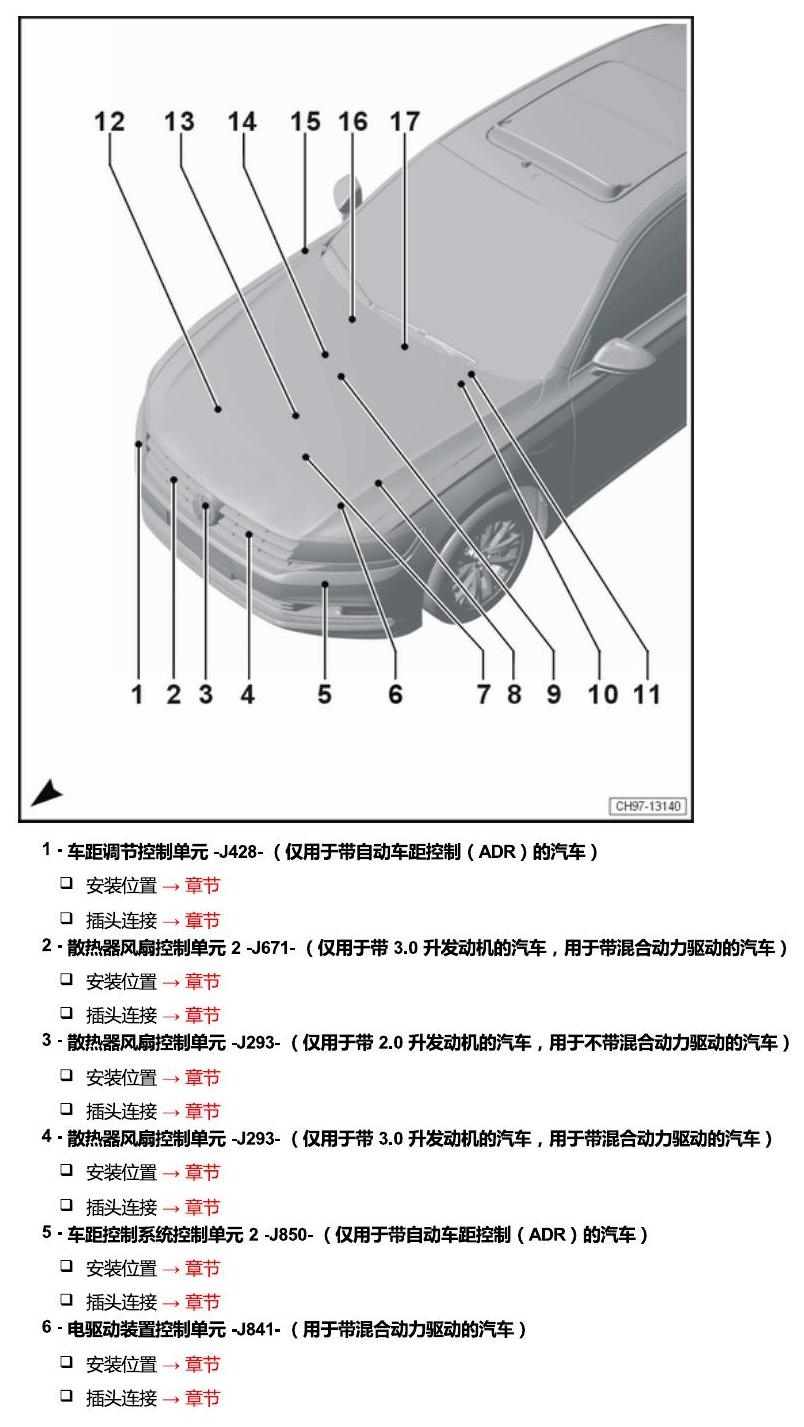

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第2页
上海大众辉昂 汽车前部的控制单元 电路图

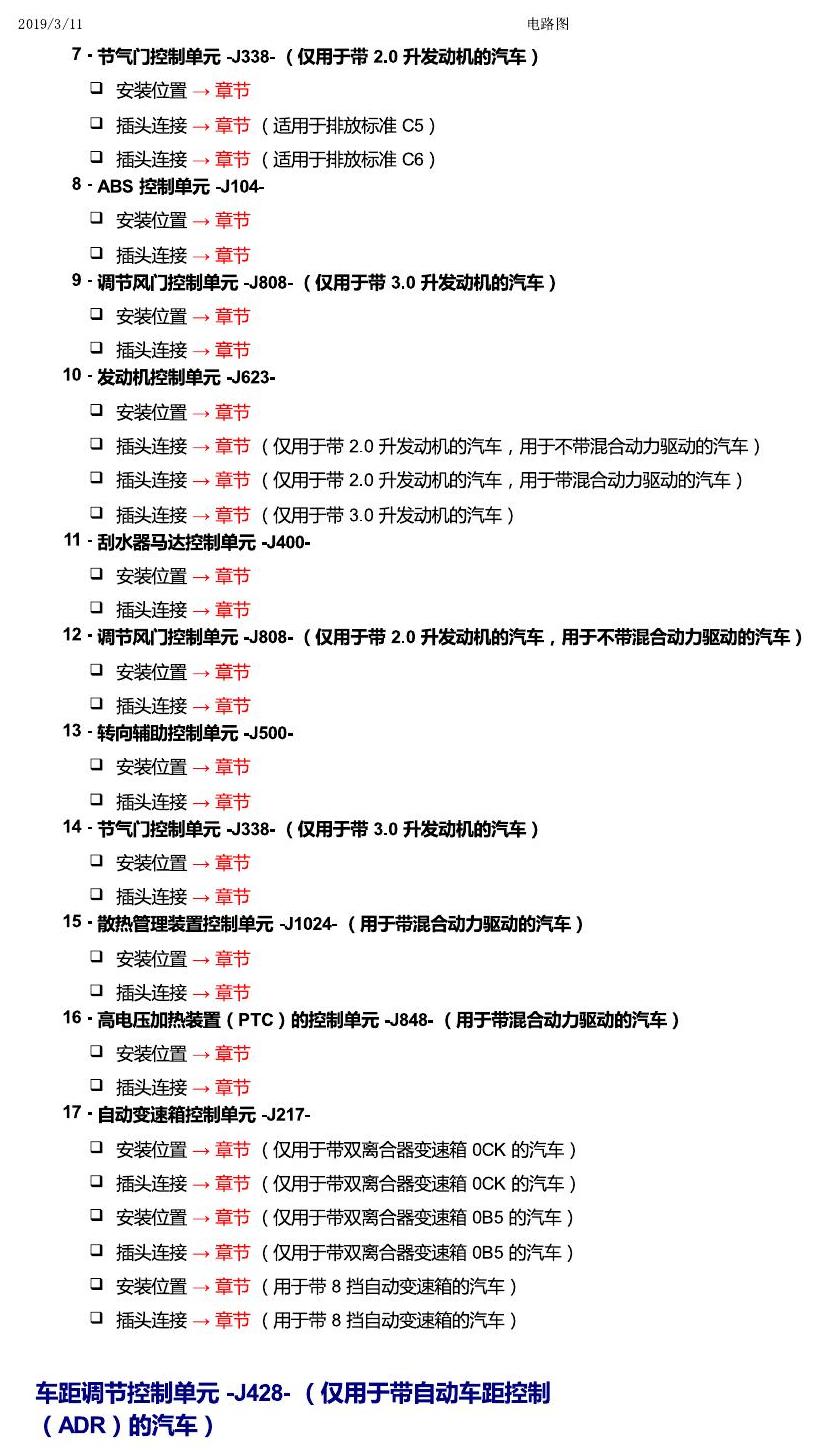

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第3页
上海大众辉昂 汽车前部的控制单元 电路图

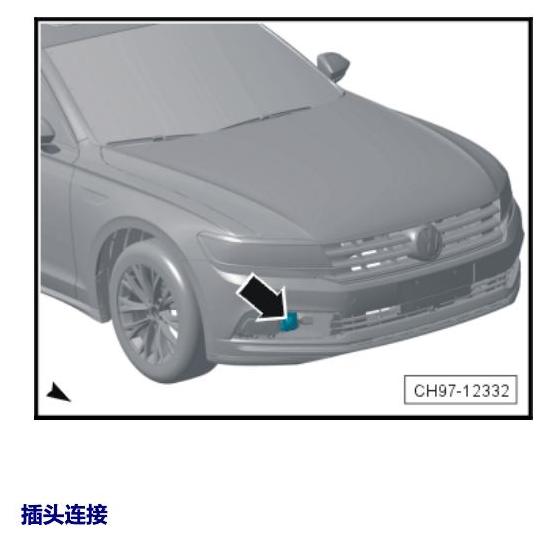

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第5页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第6页
上海大众辉昂 汽车前部的控制单元 电路图

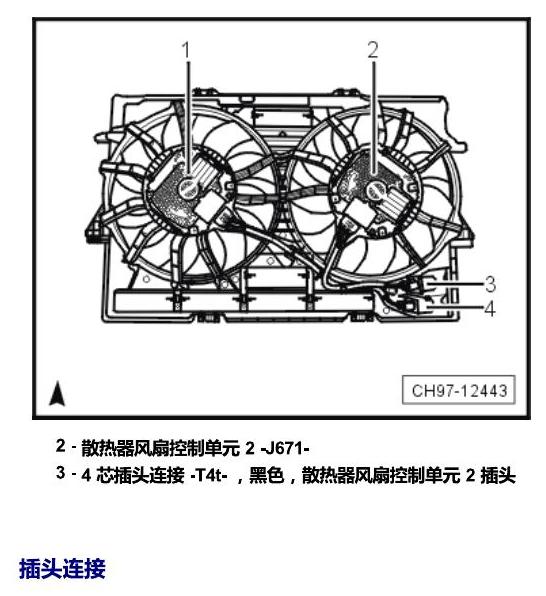

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第7页
上海大众辉昂 汽车前部的控制单元 电路图

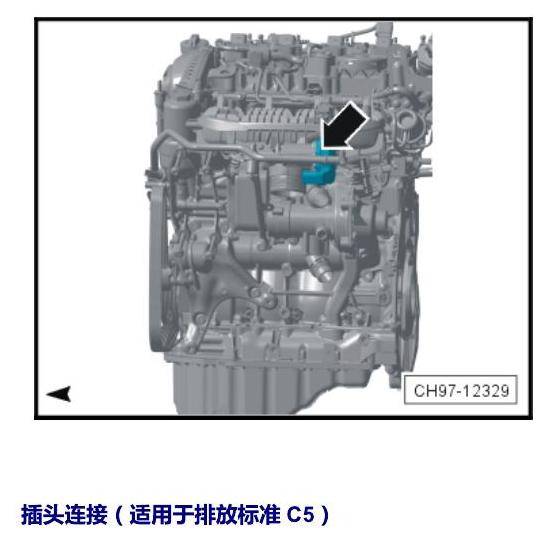

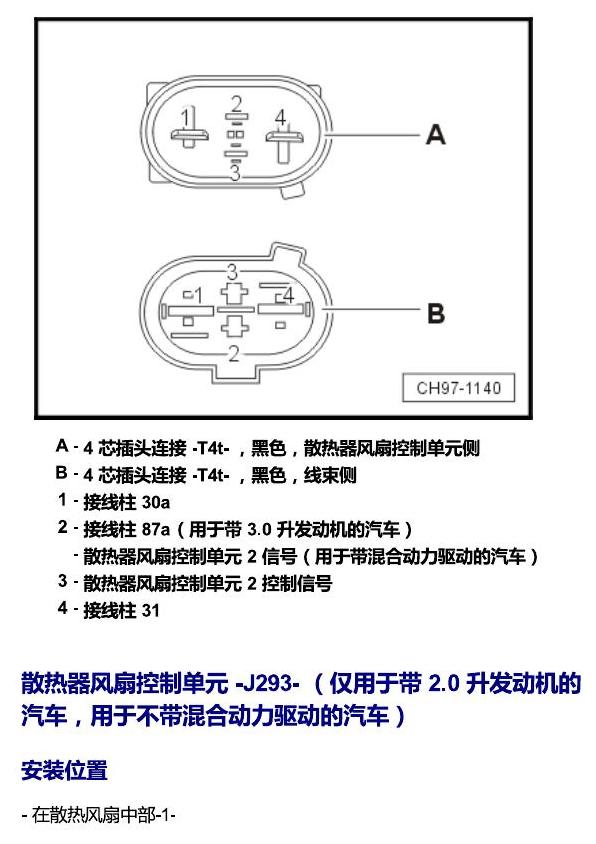

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第8页
上海大众辉昂 汽车前部的控制单元 电路图

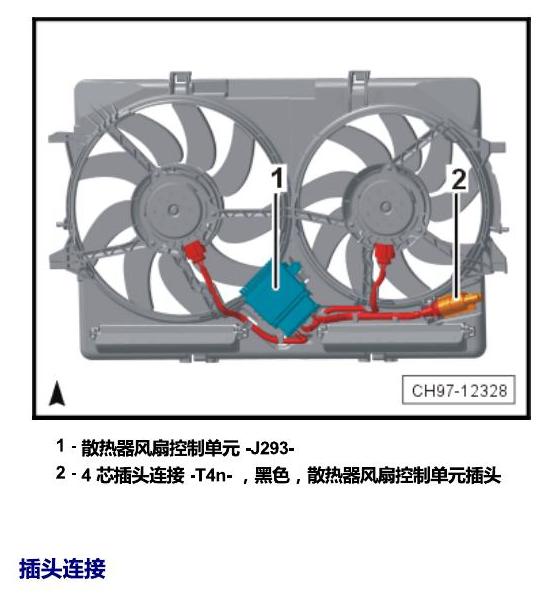

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第9页
上海大众辉昂 汽车前部的控制单元 电路图

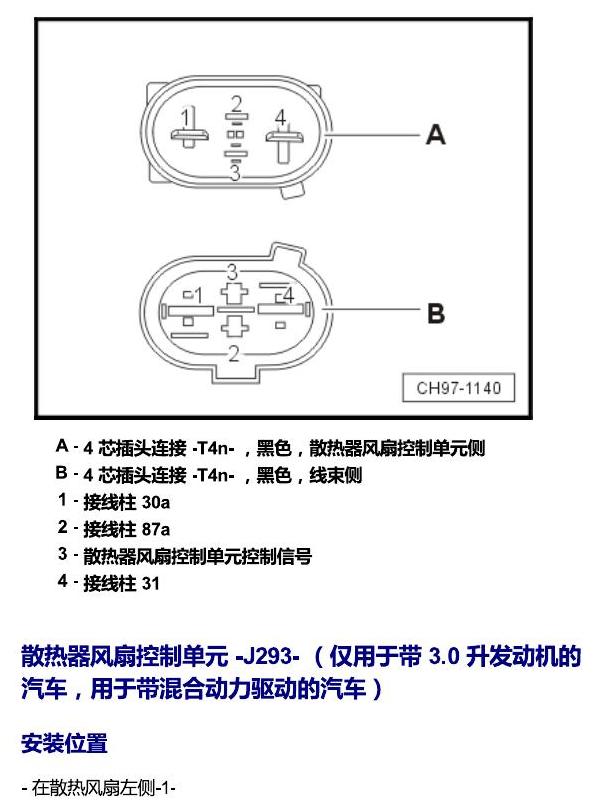

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第10页
上海大众辉昂 汽车前部的控制单元 电路图

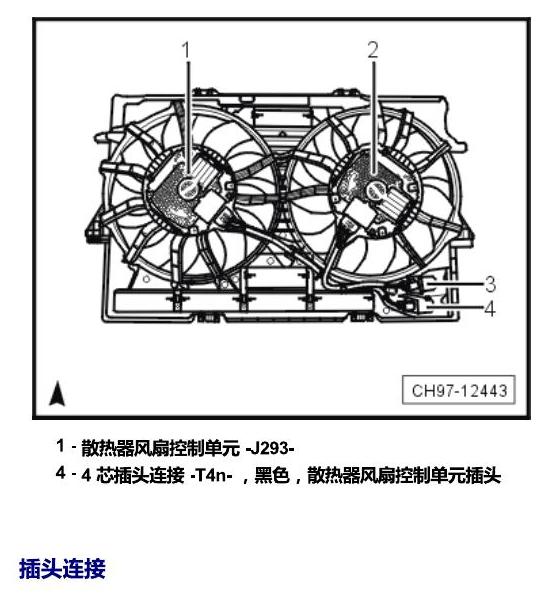

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第11页
上海大众辉昂 汽车前部的控制单元 电路图

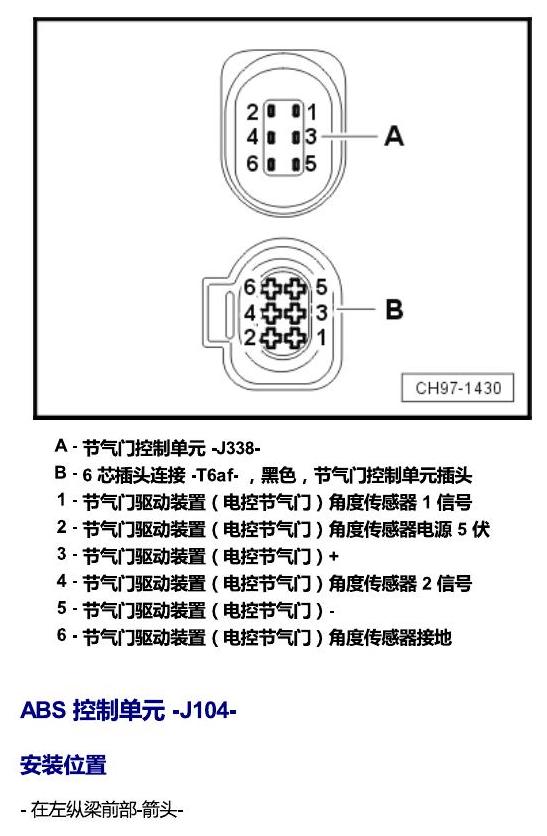

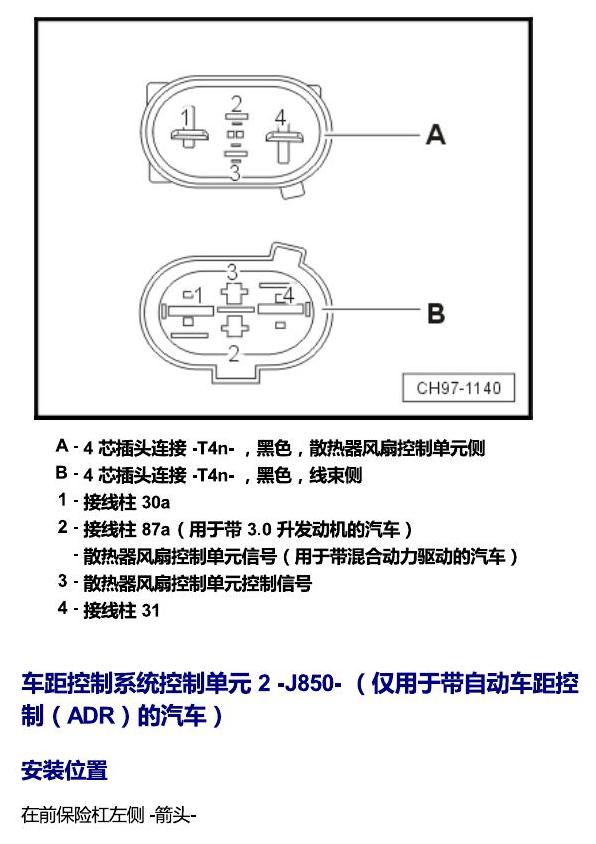

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第12页
上海大众辉昂 汽车前部的控制单元 电路图

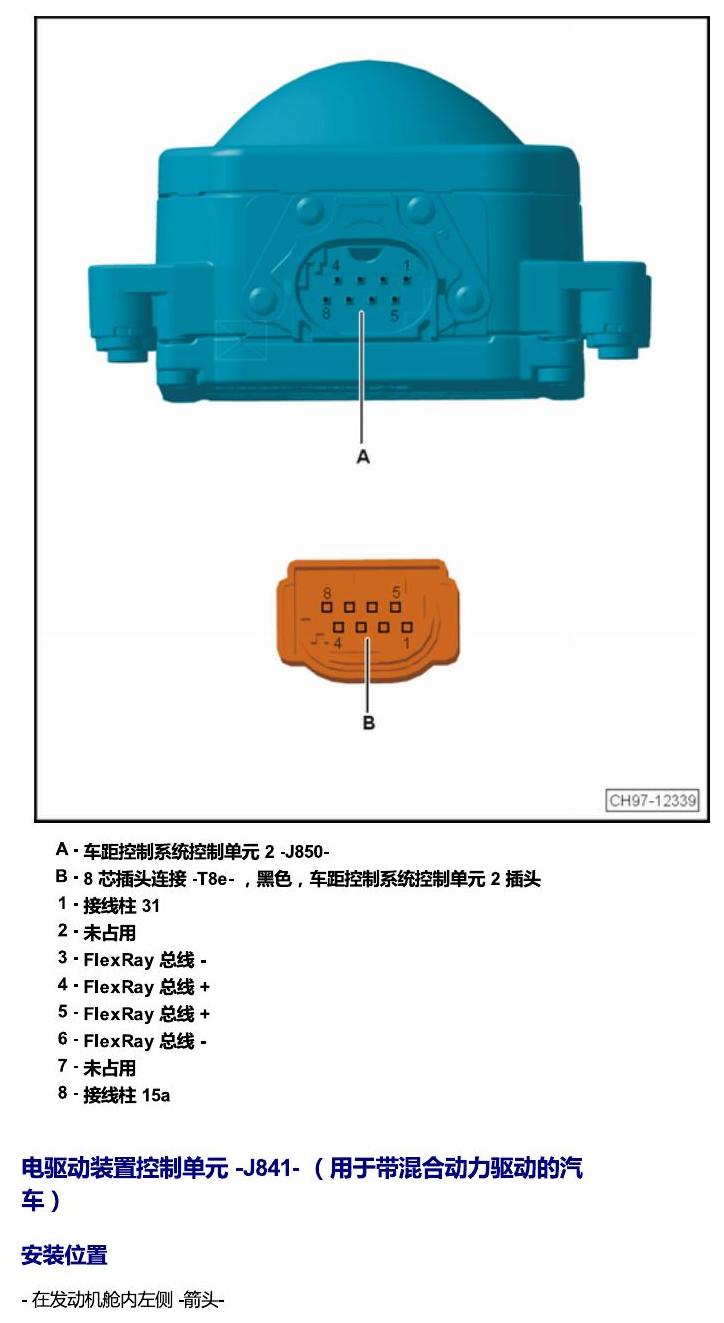

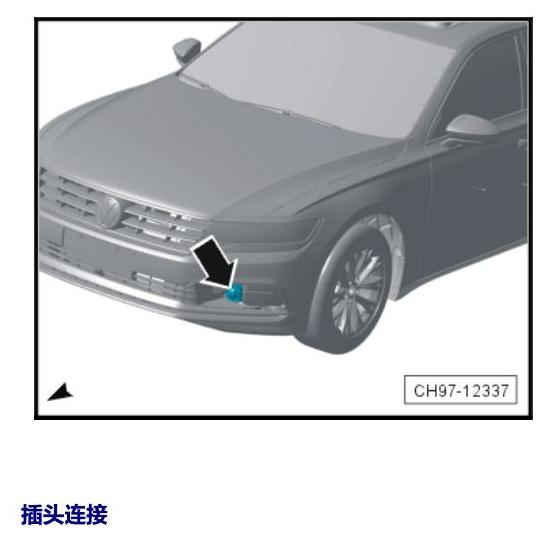

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第13页
上海大众辉昂 汽车前部的控制单元 电路图

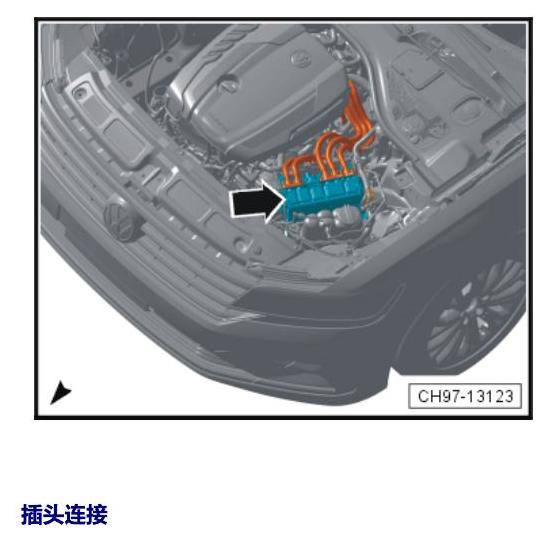

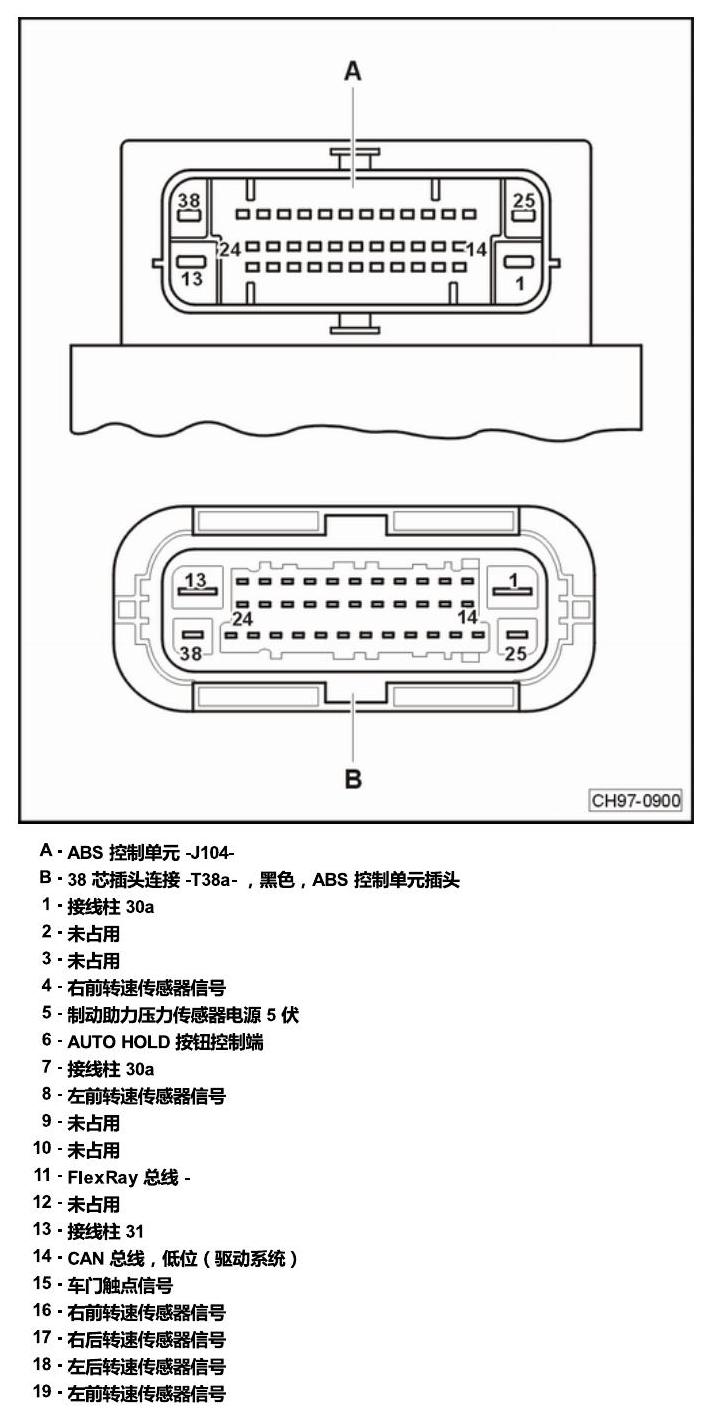

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第14页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第15页
上海大众辉昂 汽车前部的控制单元 电路图

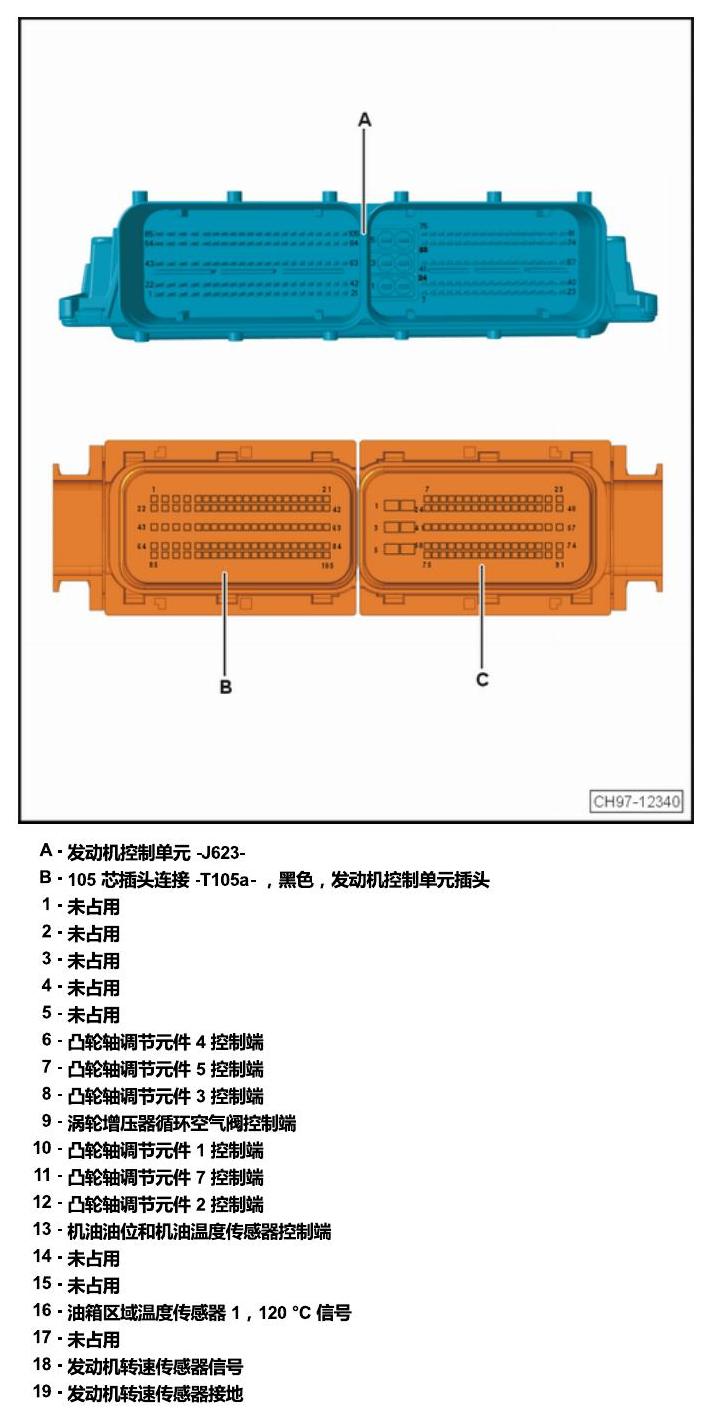

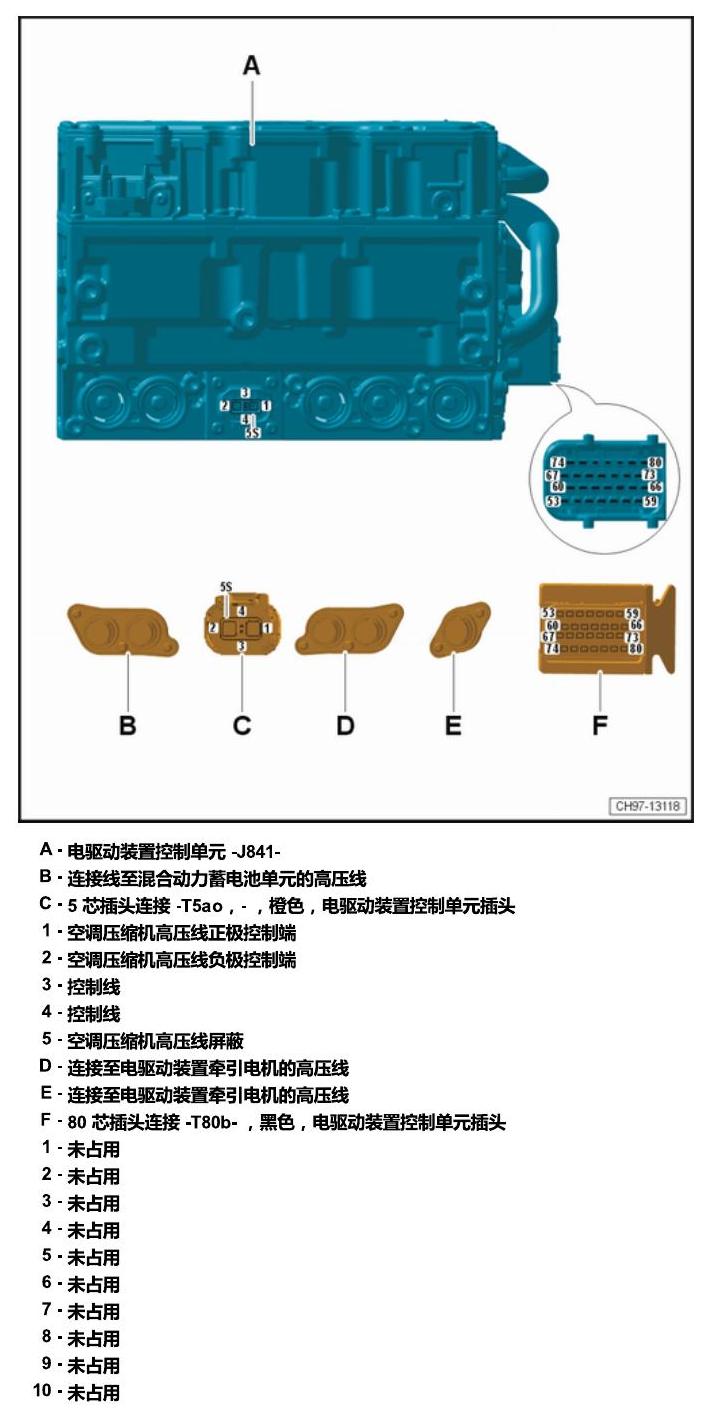

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第16页
上海大众辉昂 汽车前部的控制单元 电路图

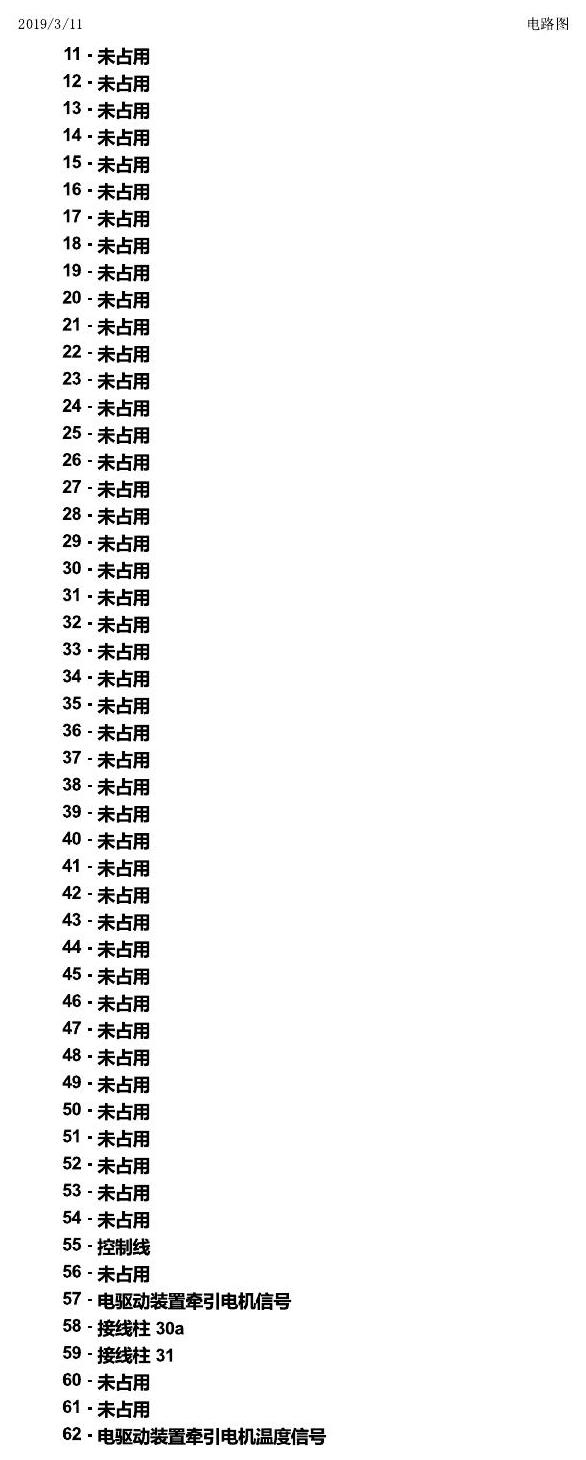

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第17页
上海大众辉昂 汽车前部的控制单元 电路图

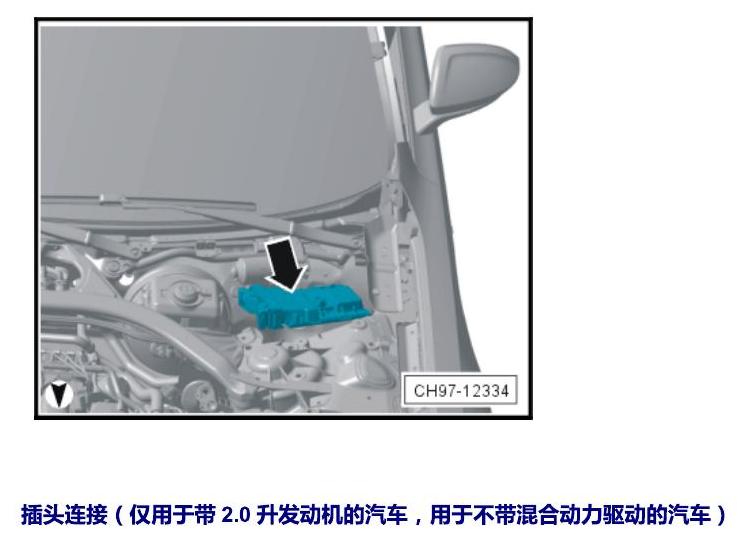

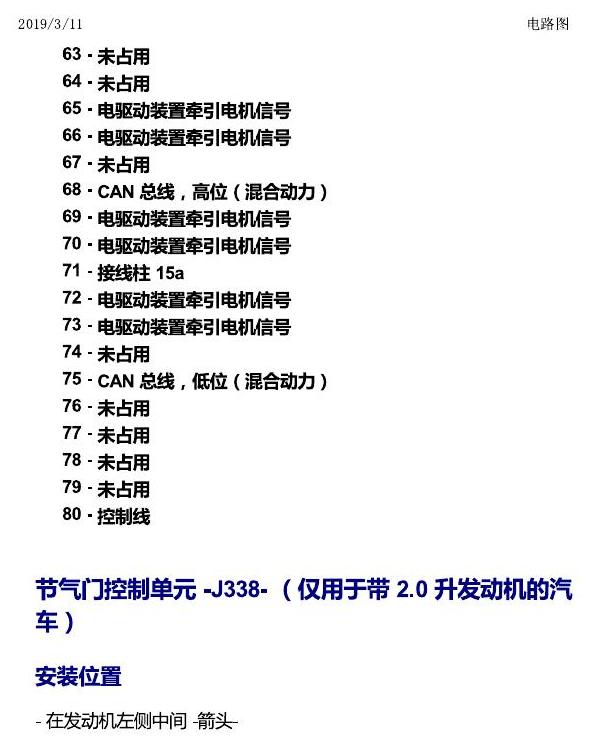

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第18页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第19页
上海大众辉昂 汽车前部的控制单元 电路图

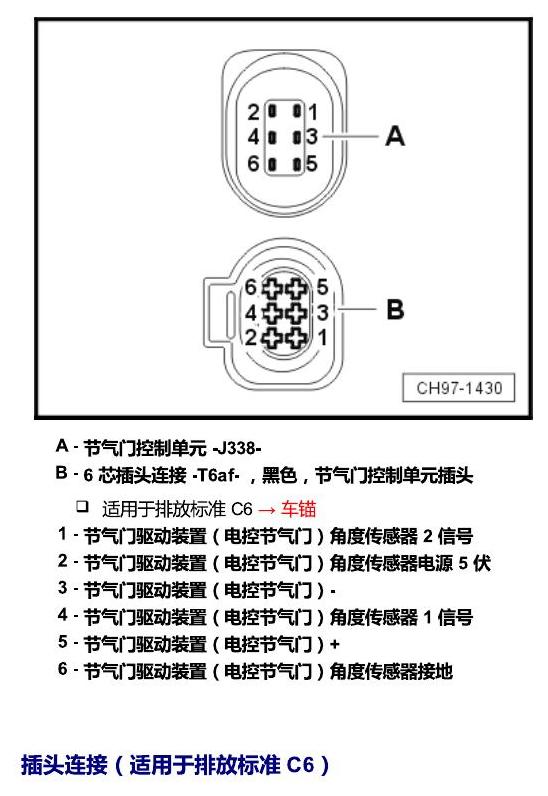

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第20页
上海大众辉昂 汽车前部的控制单元 电路图

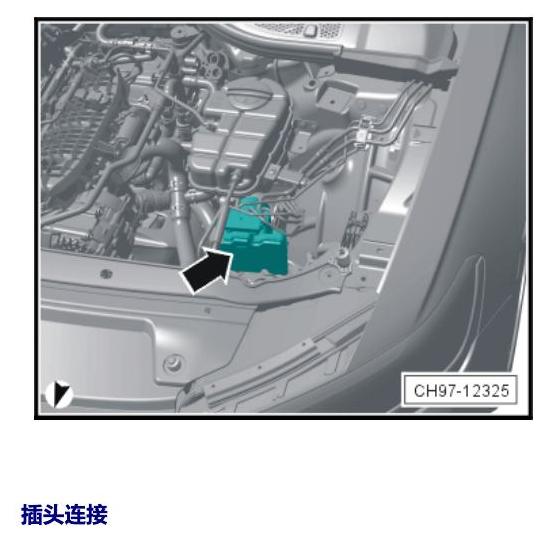

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第21页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第22页
上海大众辉昂 汽车前部的控制单元 电路图

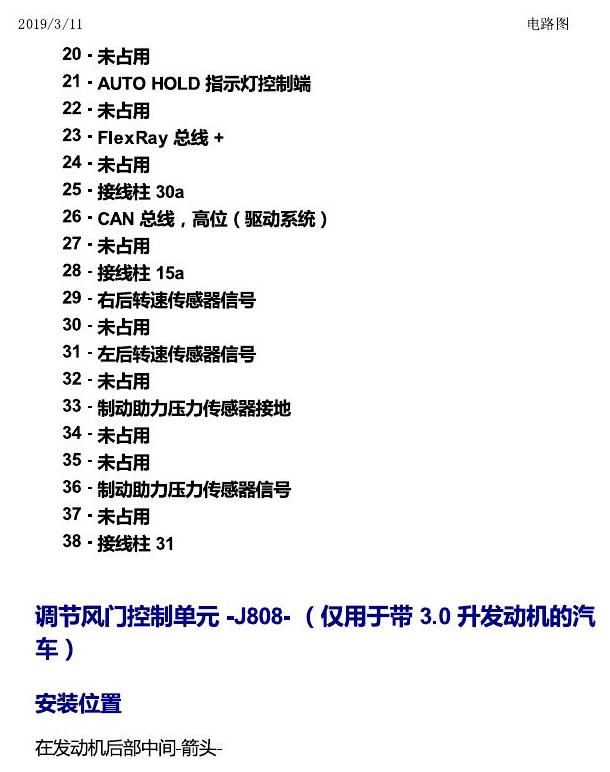

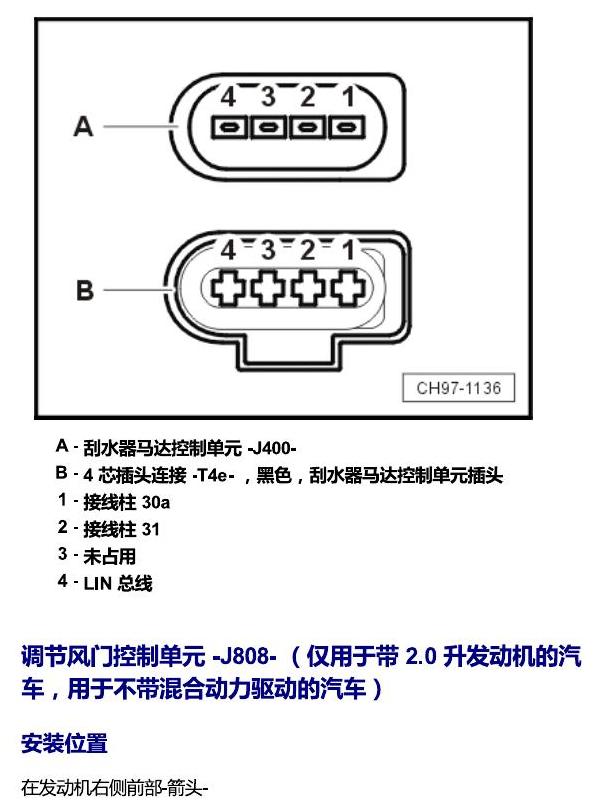

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第23页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第24页
上海大众辉昂 汽车前部的控制单元 电路图

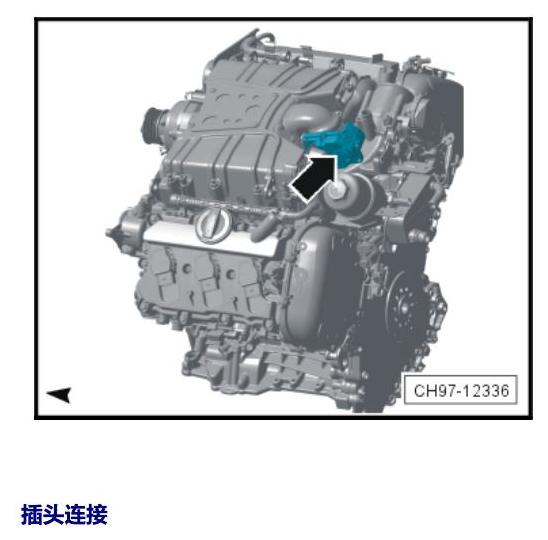

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第25页
上海大众辉昂 汽车前部的控制单元 电路图

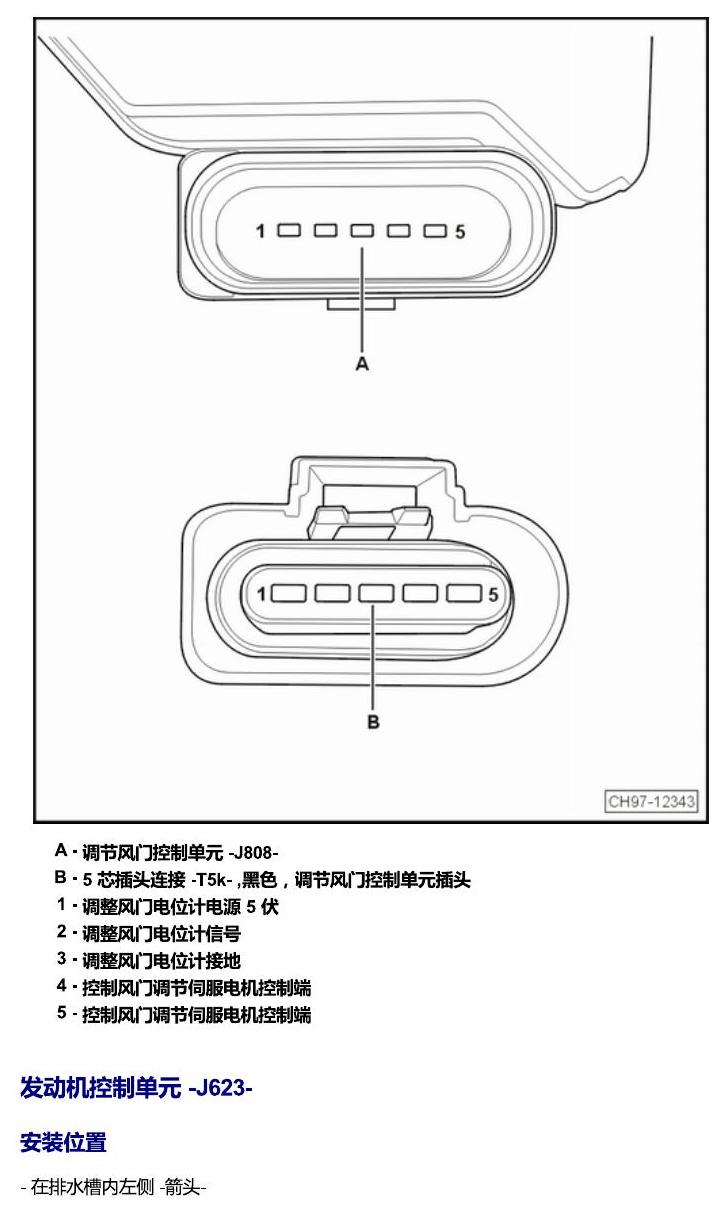

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第26页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第27页
上海大众辉昂 汽车前部的控制单元 电路图

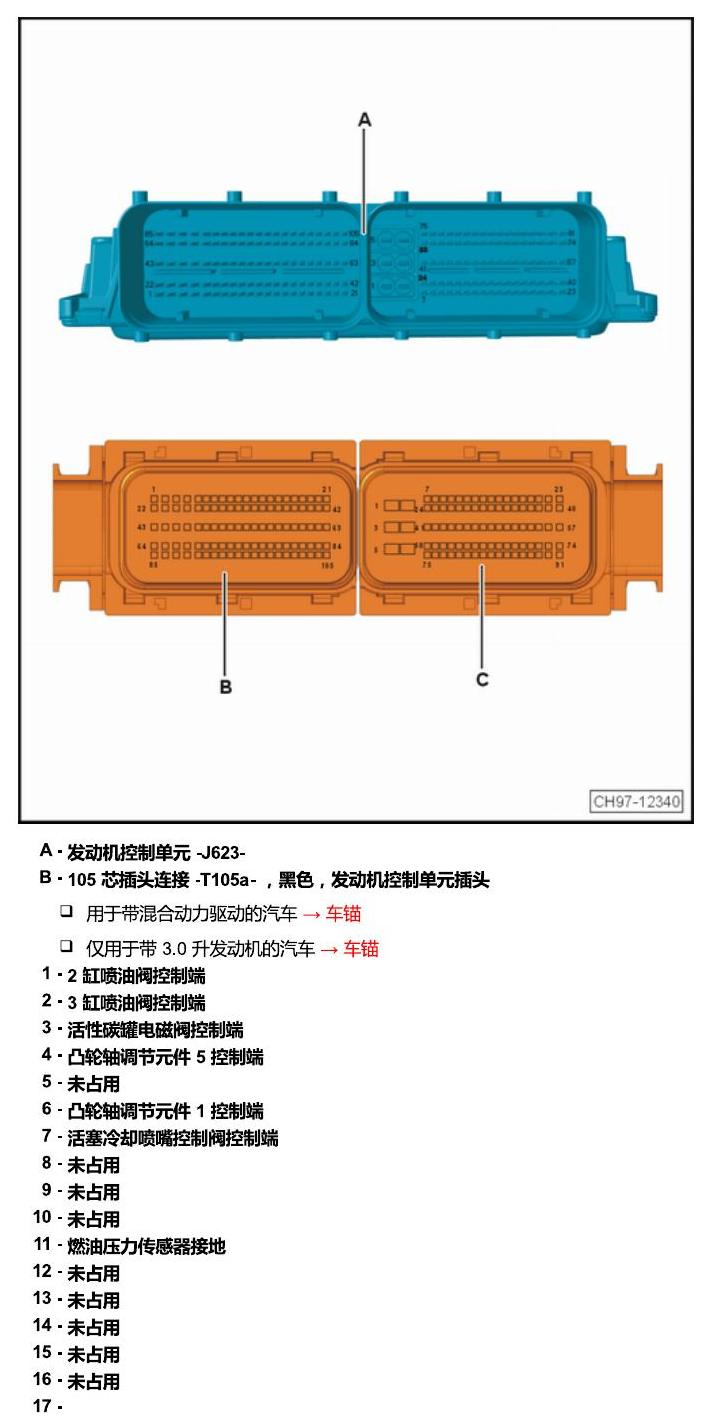

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第28页
上海大众辉昂 汽车前部的控制单元 电路图

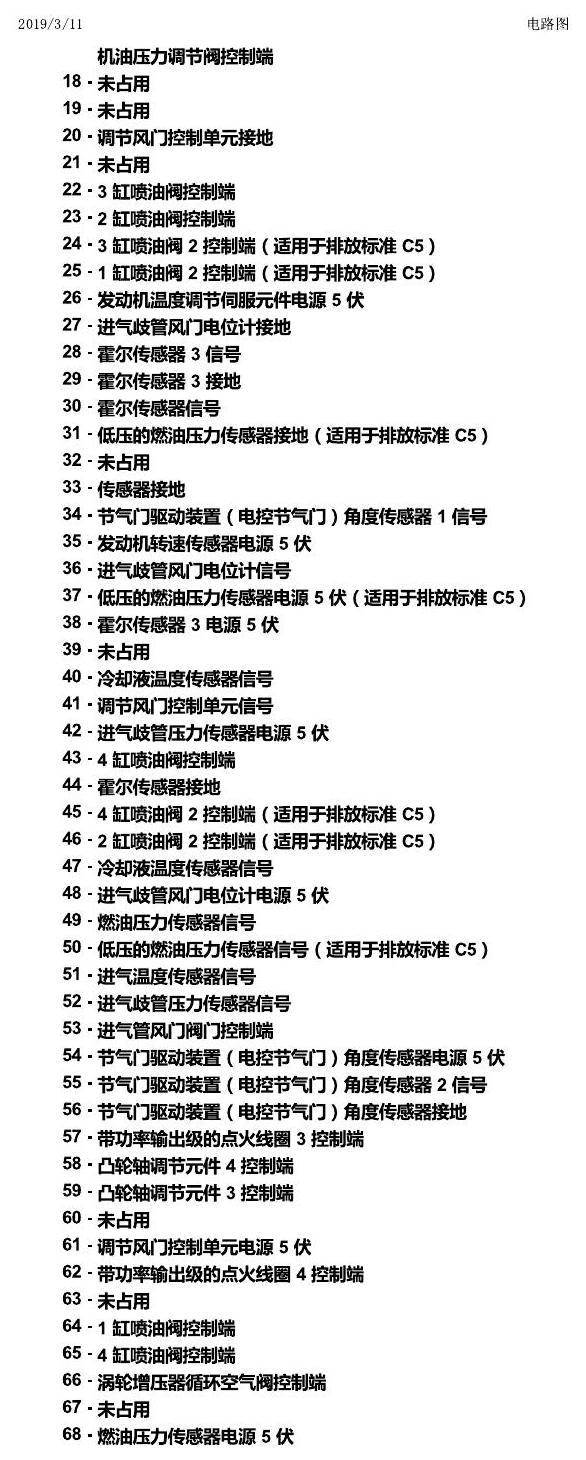

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第29页
上海大众辉昂 汽车前部的控制单元 电路图

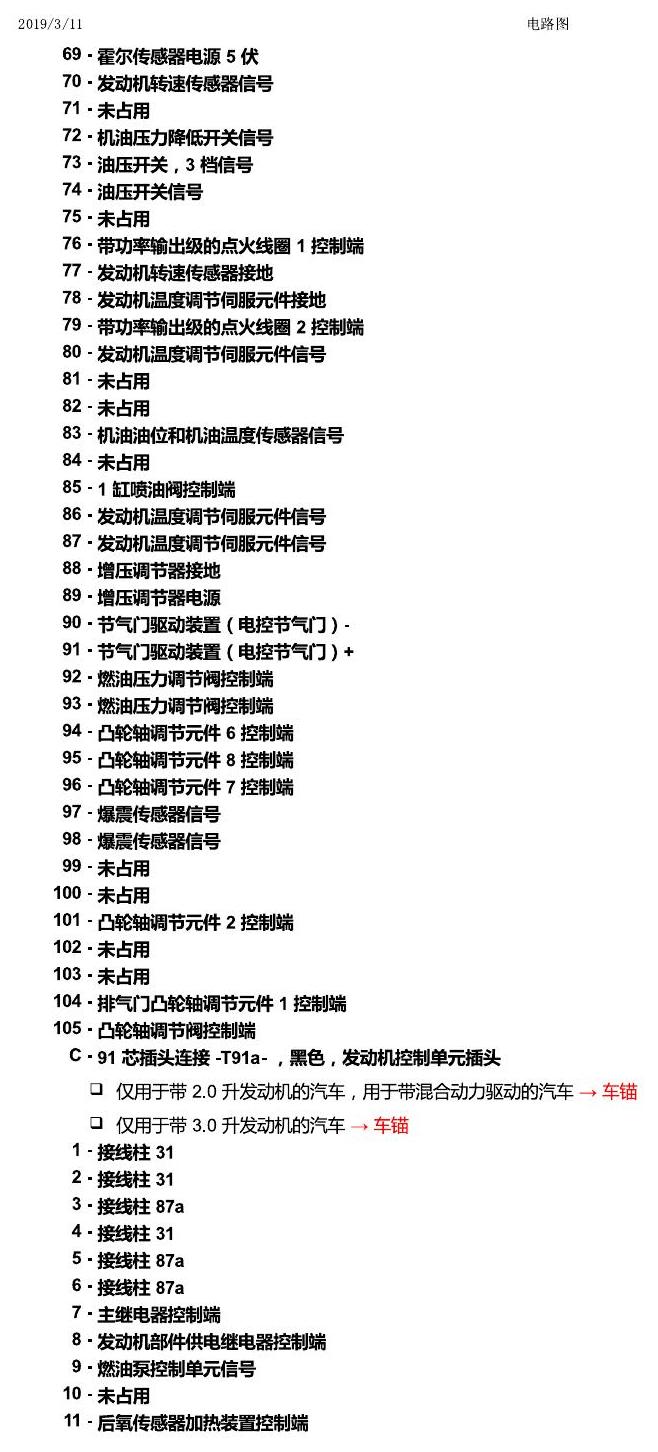

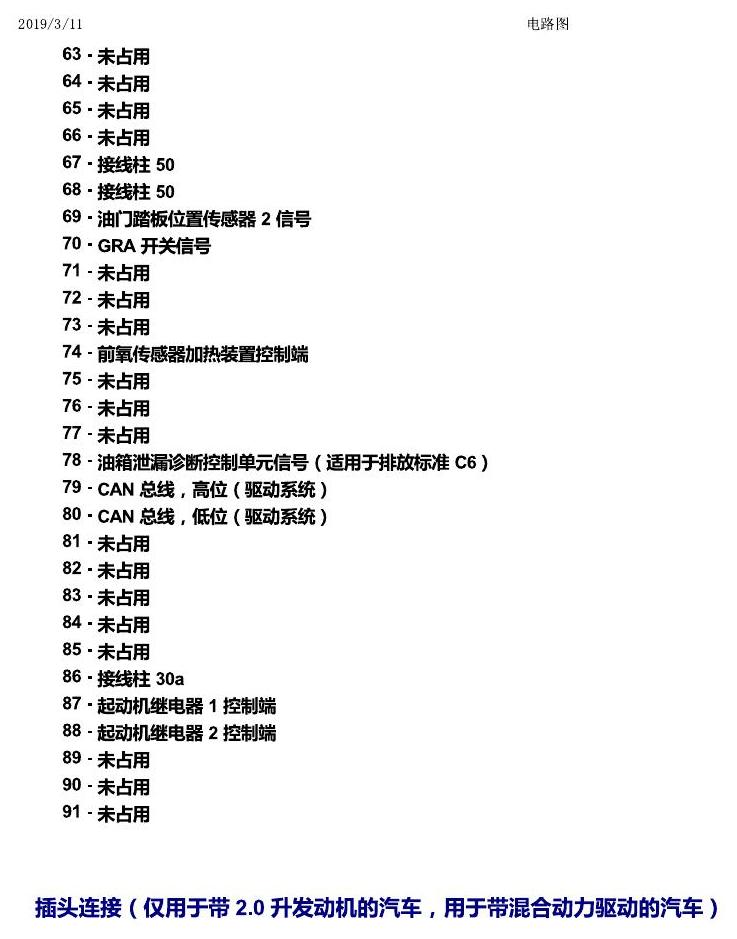

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第30页
上海大众辉昂 汽车前部的控制单元 电路图

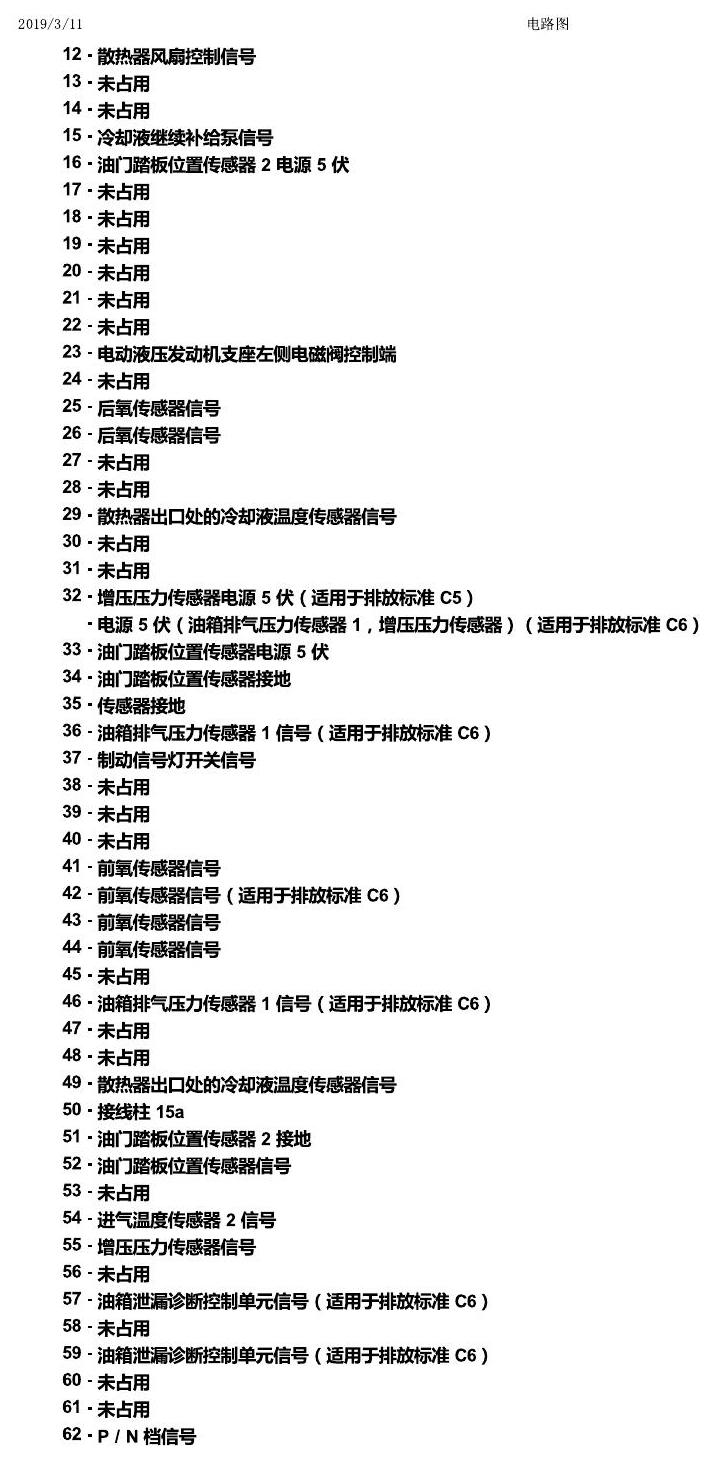

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第31页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第32页
上海大众辉昂 汽车前部的控制单元 电路图

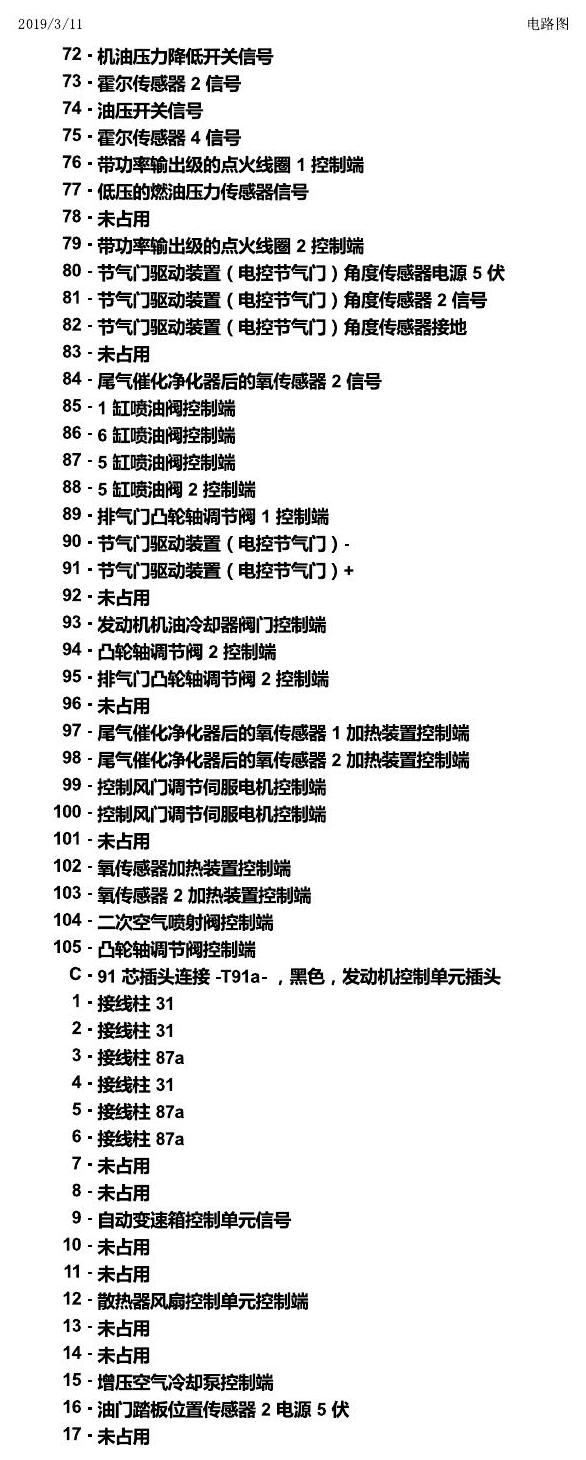

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第33页
上海大众辉昂 汽车前部的控制单元 电路图

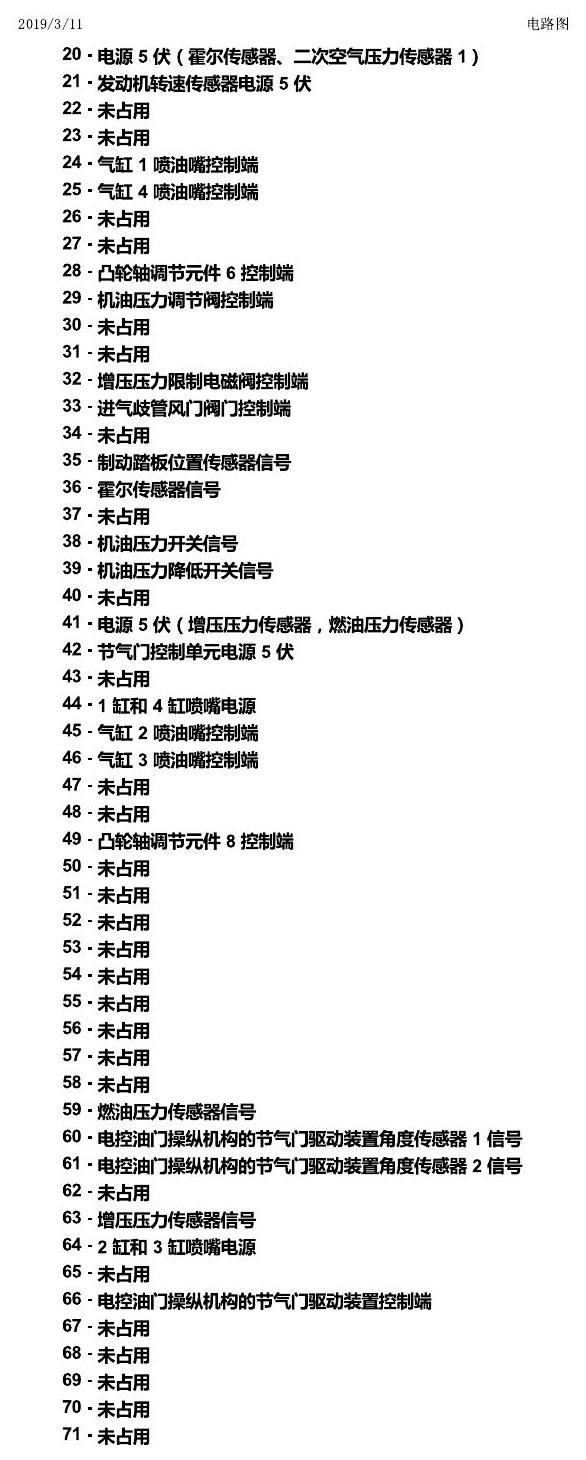

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第34页
上海大众辉昂 汽车前部的控制单元 电路图

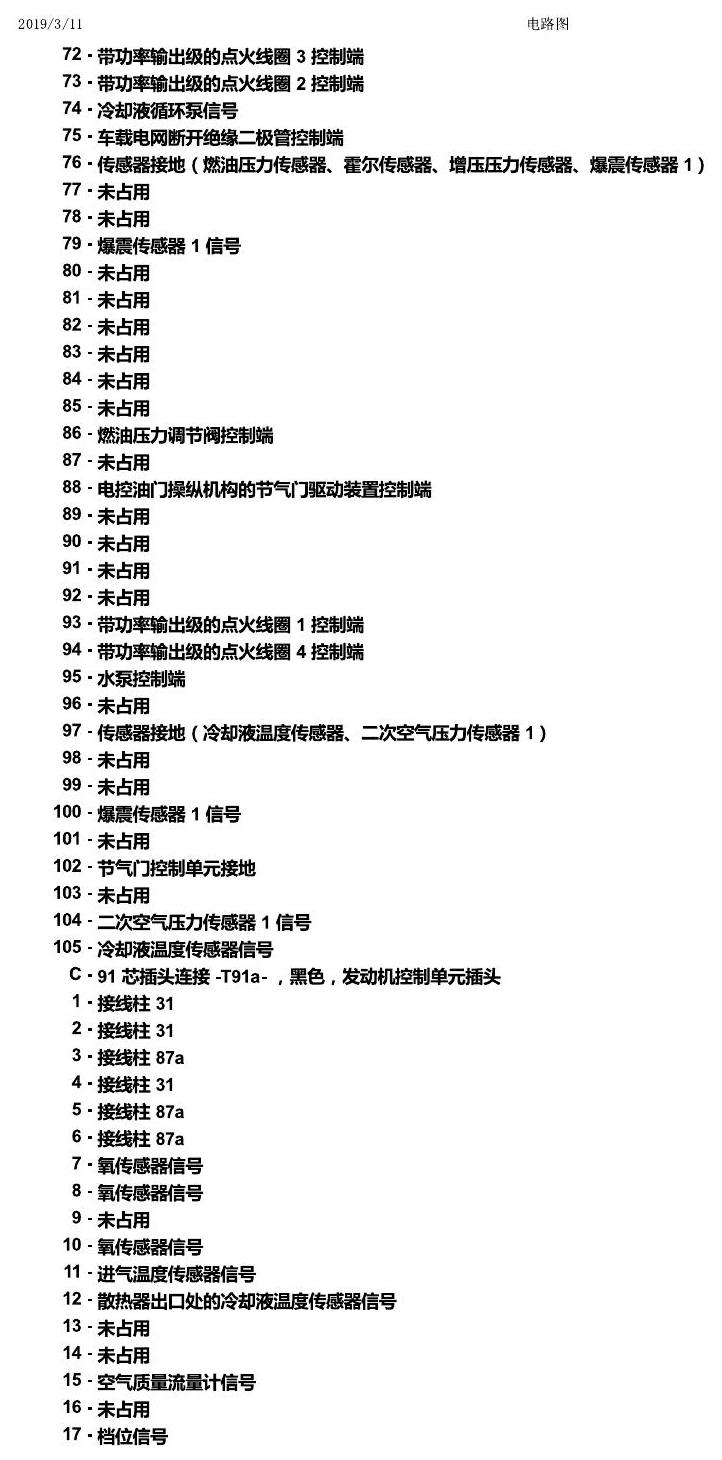

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第35页
上海大众辉昂 汽车前部的控制单元 电路图

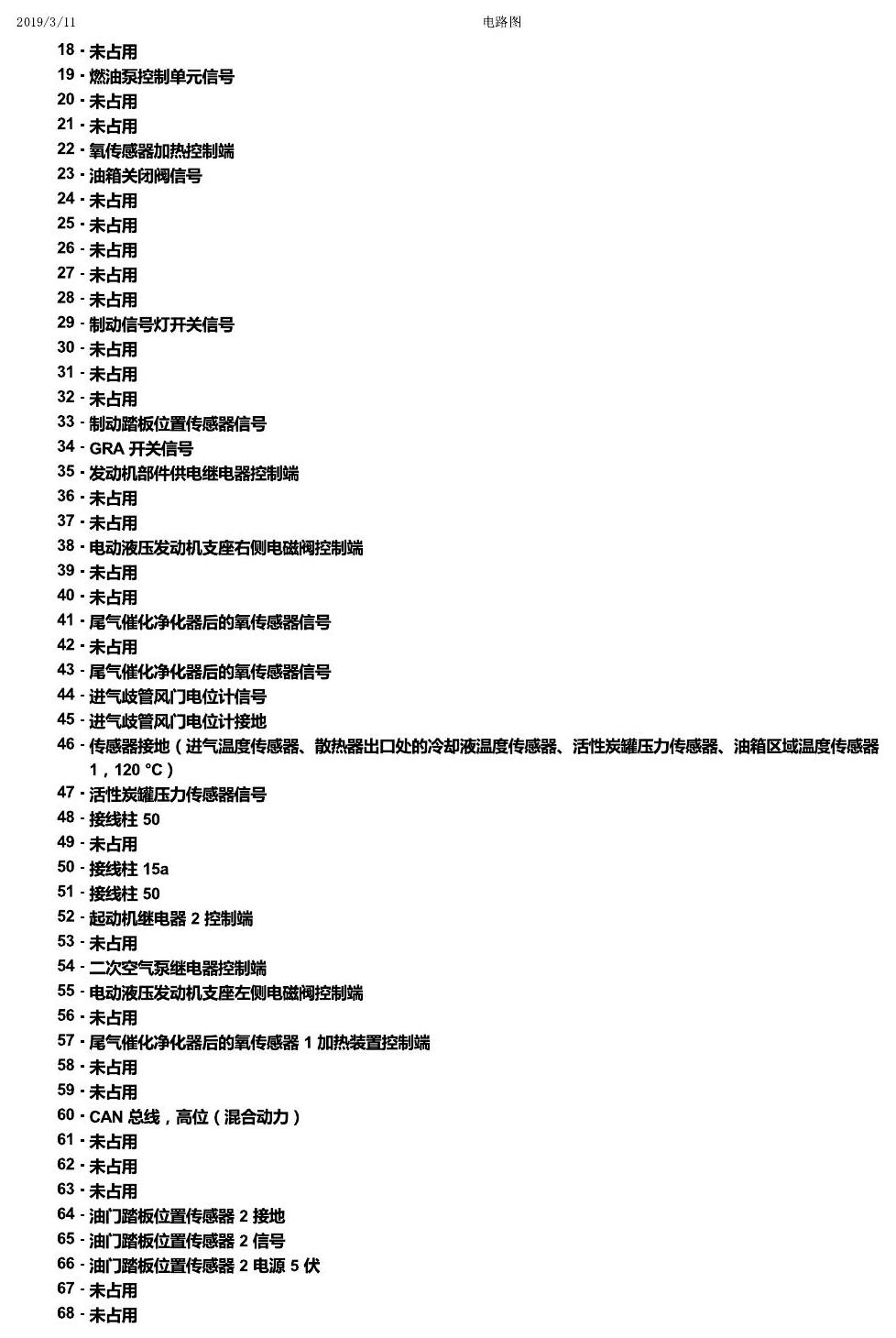

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第36页
上海大众辉昂 汽车前部的控制单元 电路图

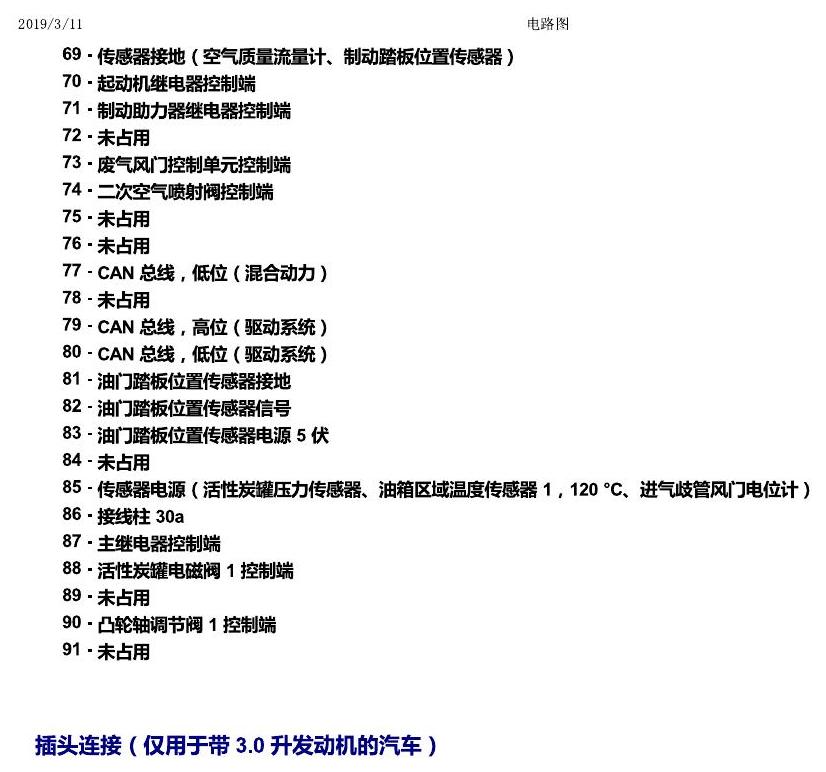

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第37页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第38页
上海大众辉昂 汽车前部的控制单元 电路图

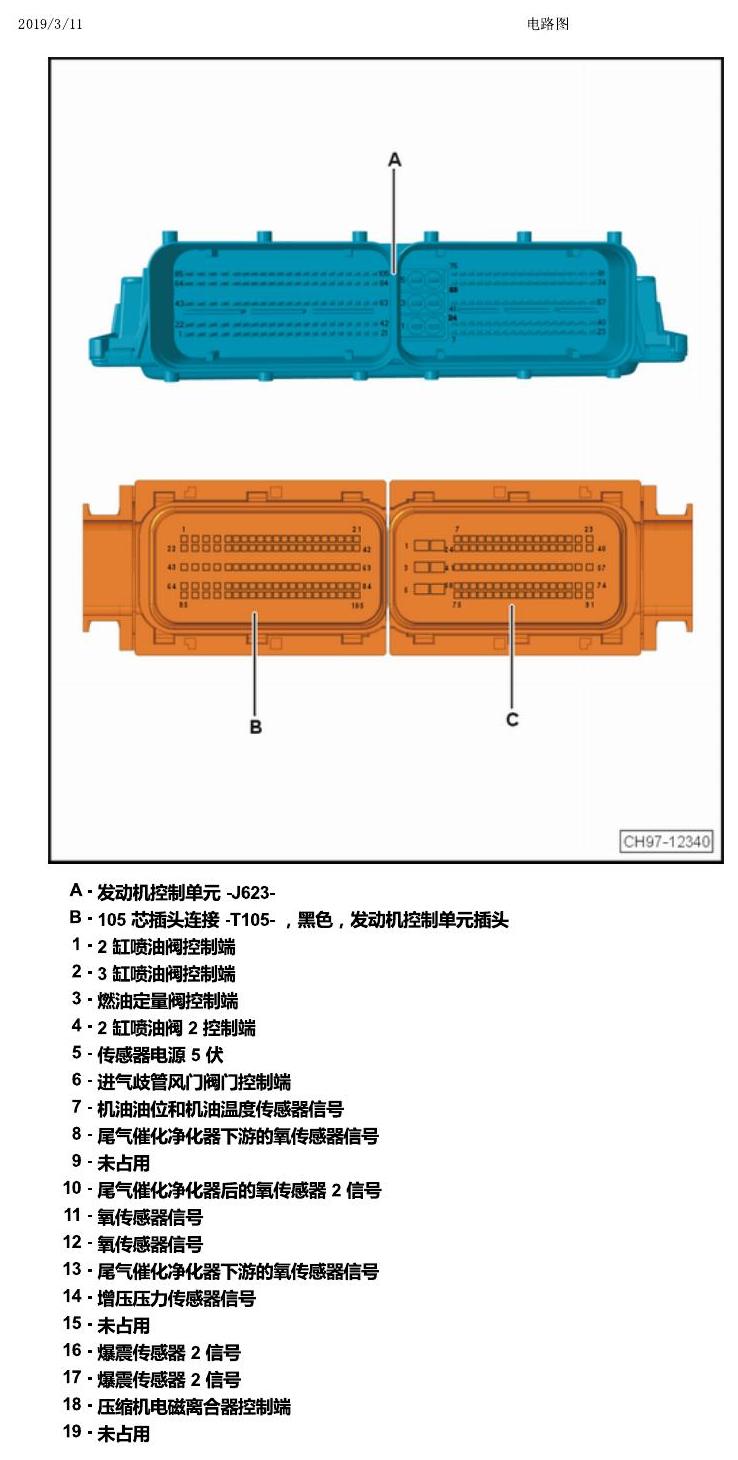

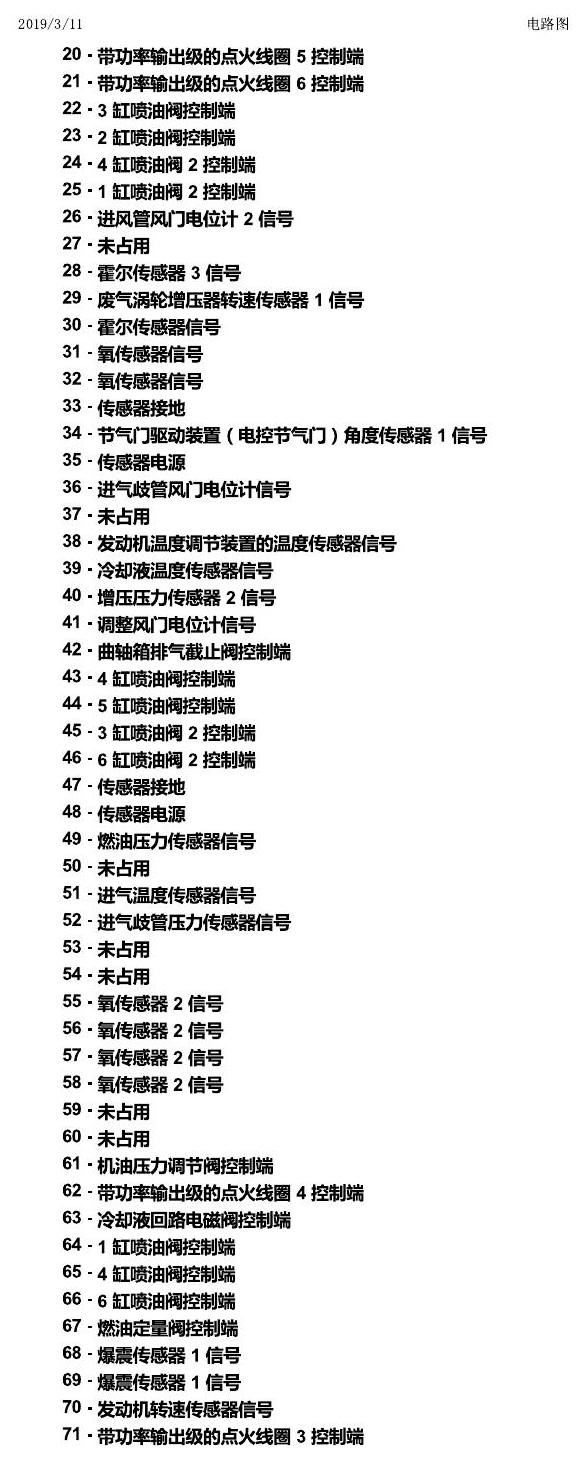

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第39页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第40页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第41页
上海大众辉昂 汽车前部的控制单元 电路图

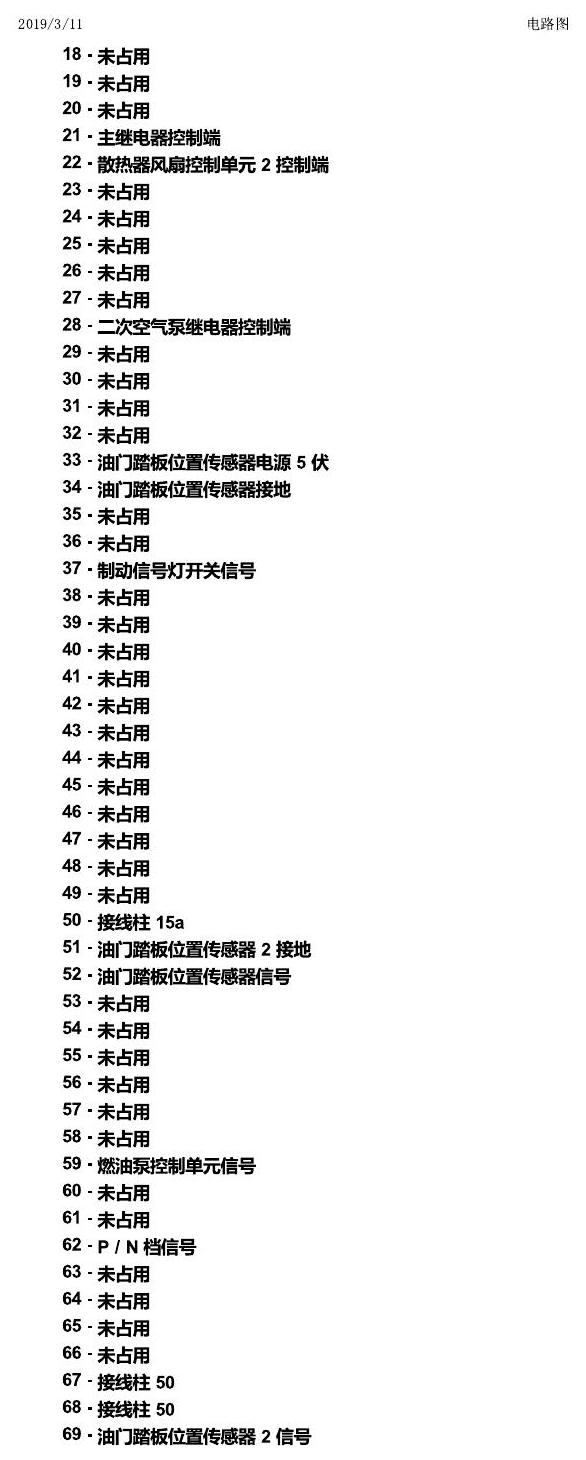

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第42页
上海大众辉昂 汽车前部的控制单元 电路图

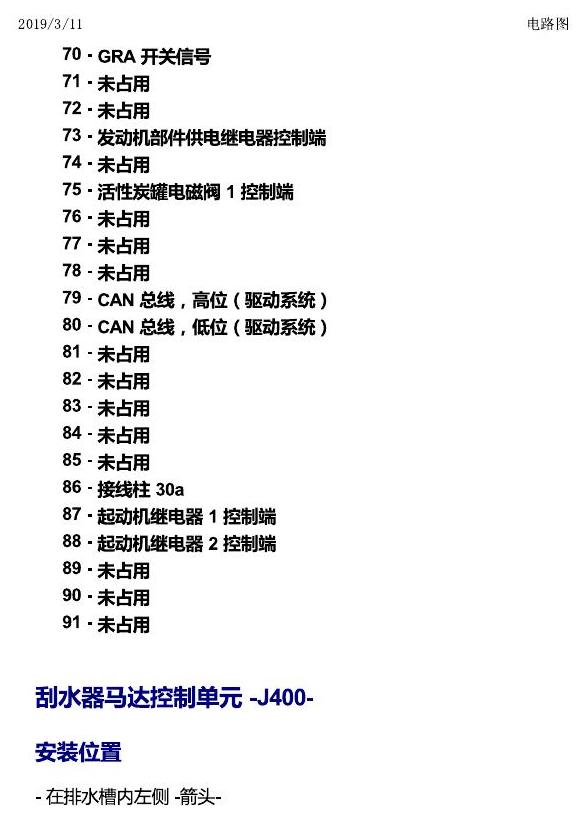

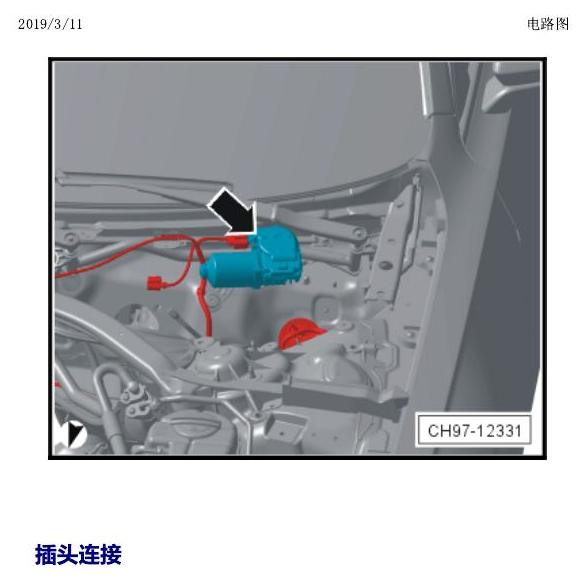

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第43页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第44页
上海大众辉昂 汽车前部的控制单元 电路图

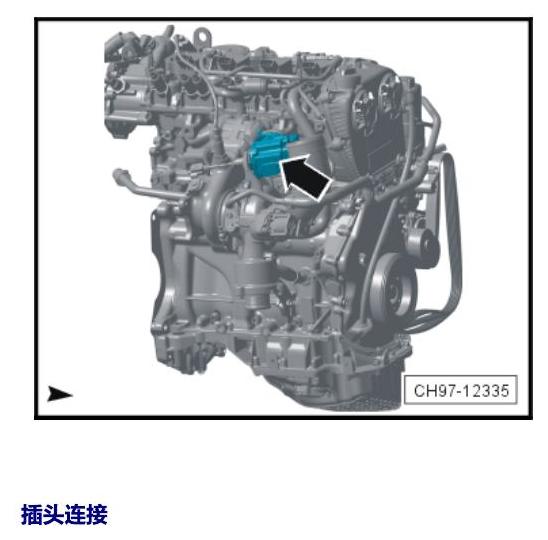

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第45页
上海大众辉昂 汽车前部的控制单元 电路图

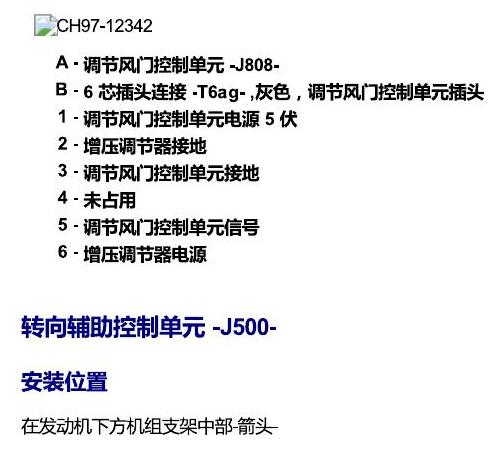

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第46页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第47页
上海大众辉昂 汽车前部的控制单元 电路图

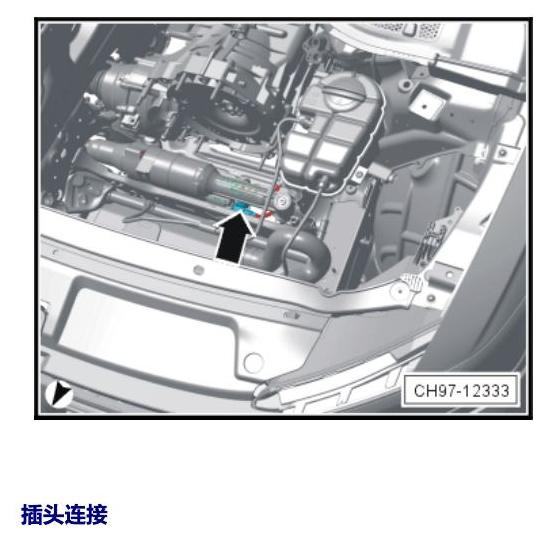

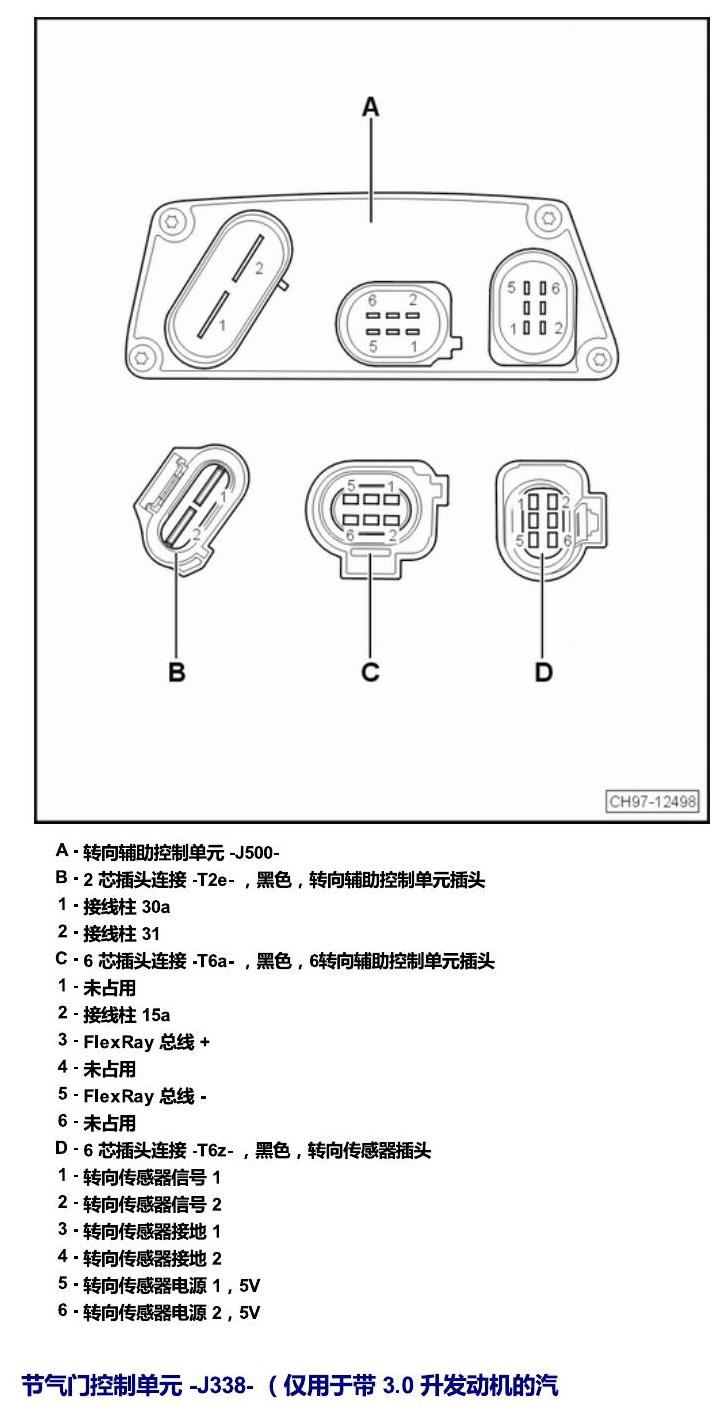

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第48页
上海大众辉昂 汽车前部的控制单元 电路图

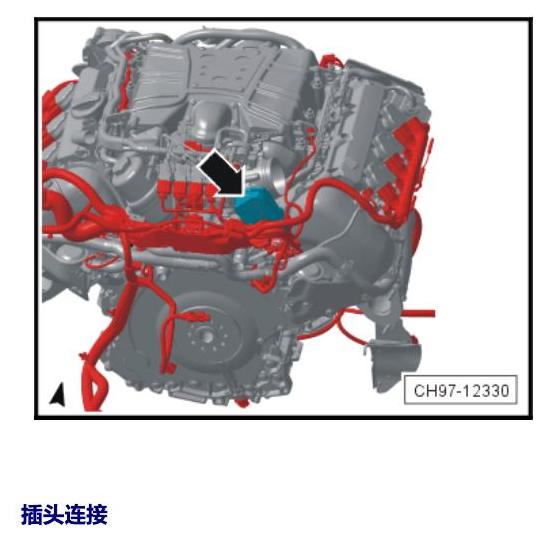

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第50页
上海大众辉昂 汽车前部的控制单元 电路图

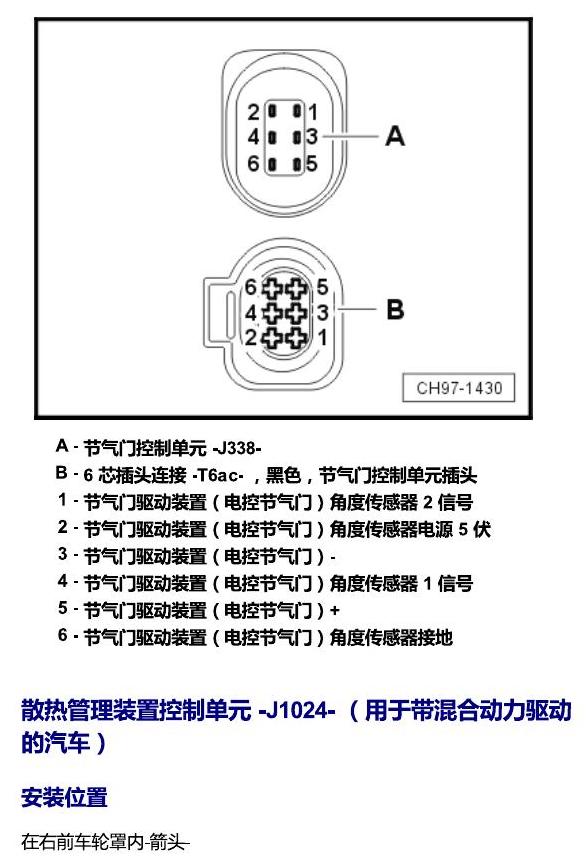

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第51页
上海大众辉昂 汽车前部的控制单元 电路图

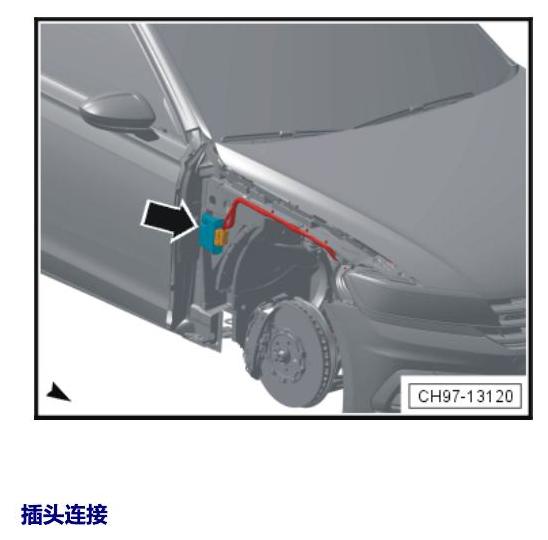

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第52页
上海大众辉昂 汽车前部的控制单元 电路图

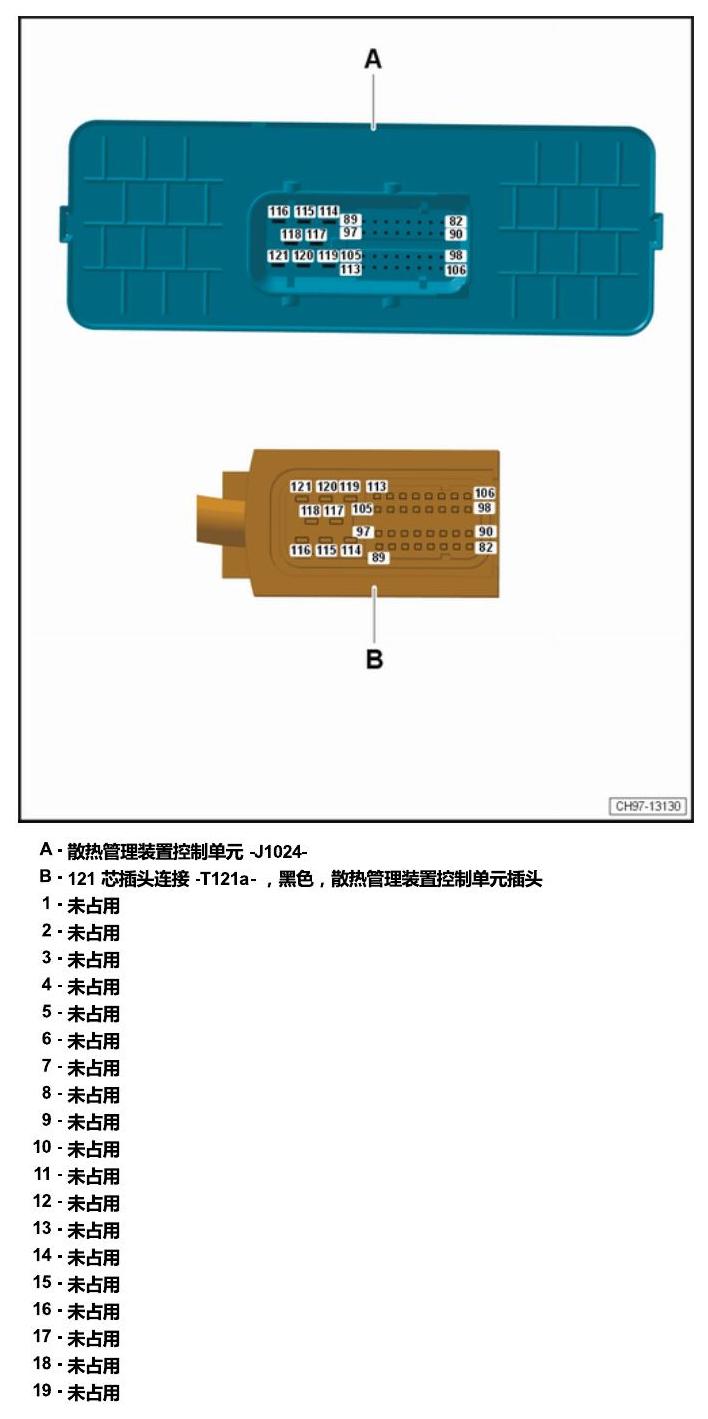

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第53页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第54页
上海大众辉昂 汽车前部的控制单元 电路图

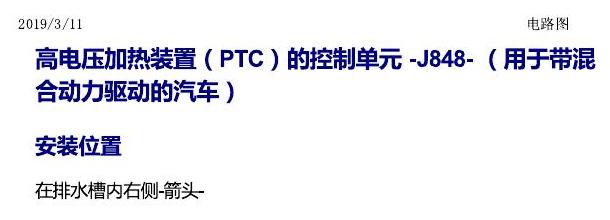

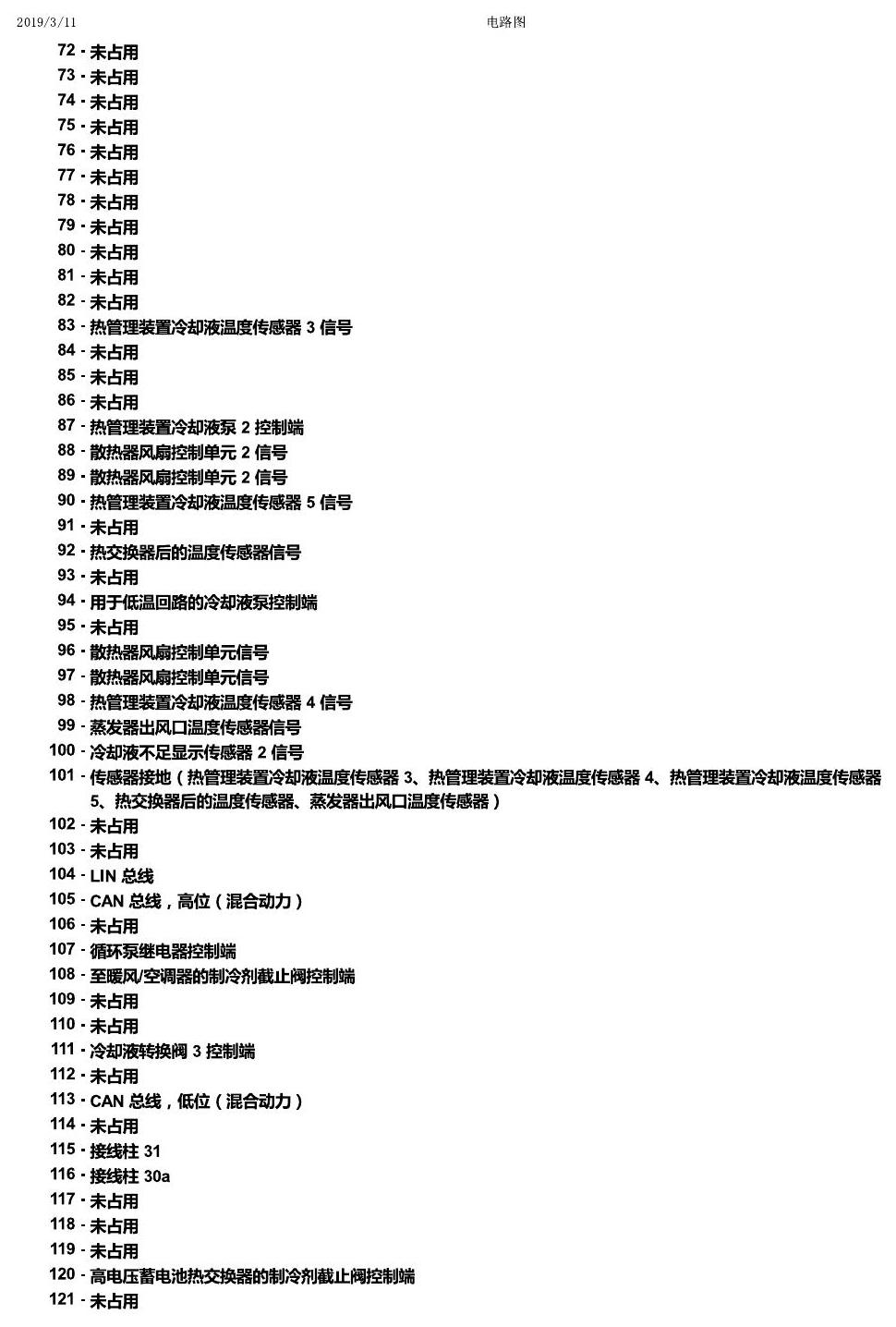

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第55页
上海大众辉昂 汽车前部的控制单元 电路图

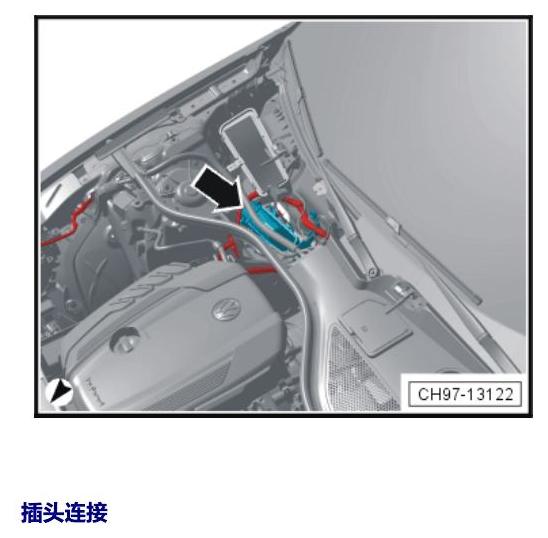

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第56页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第57页
上海大众辉昂 汽车前部的控制单元 电路图

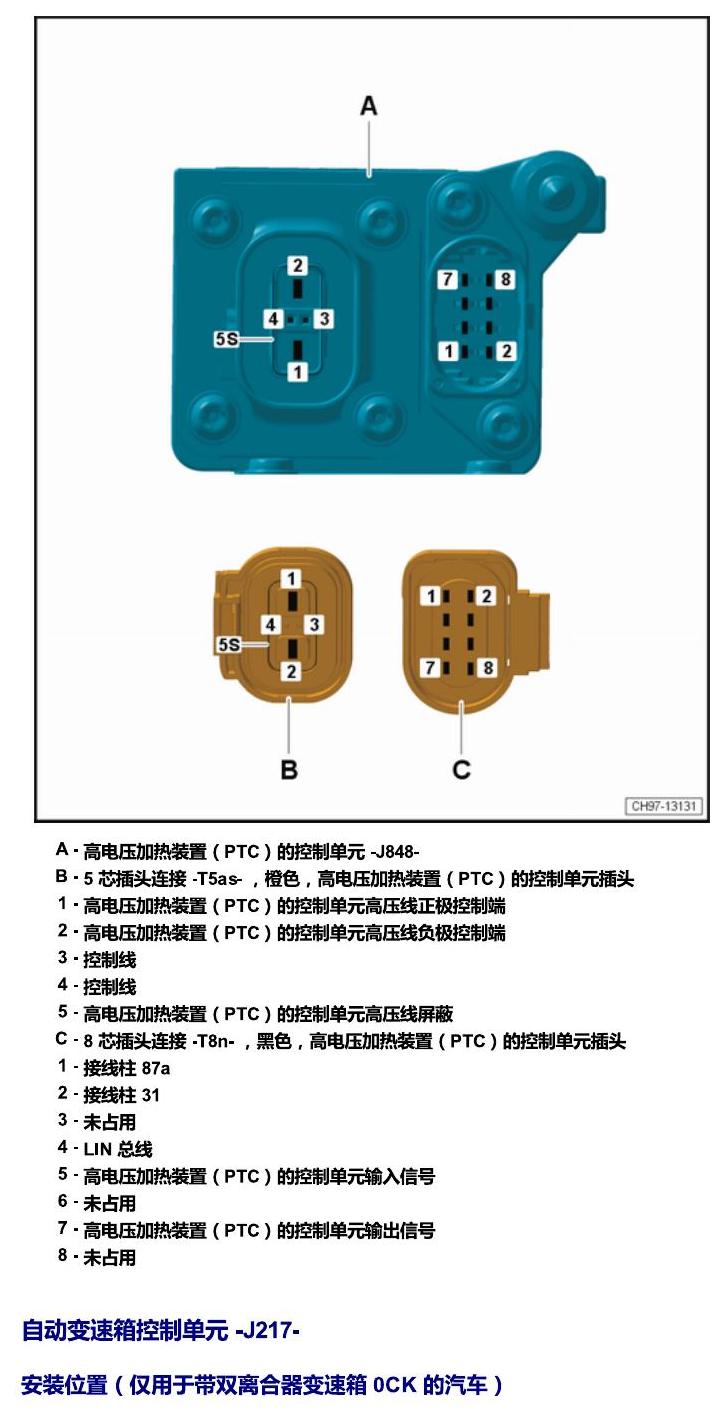

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第58页
上海大众辉昂 汽车前部的控制单元 电路图

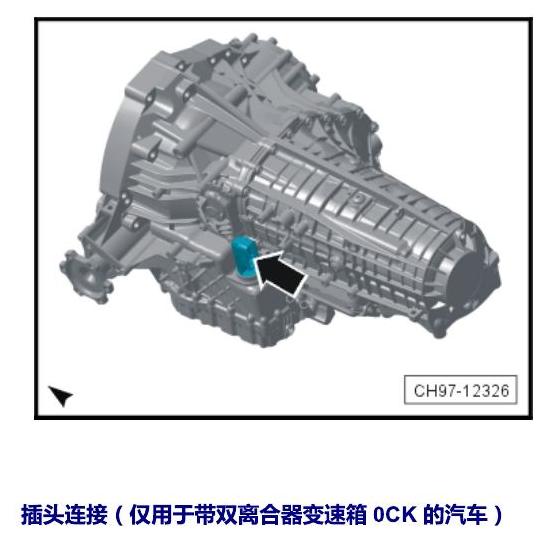

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第60页
上海大众辉昂 汽车前部的控制单元 电路图

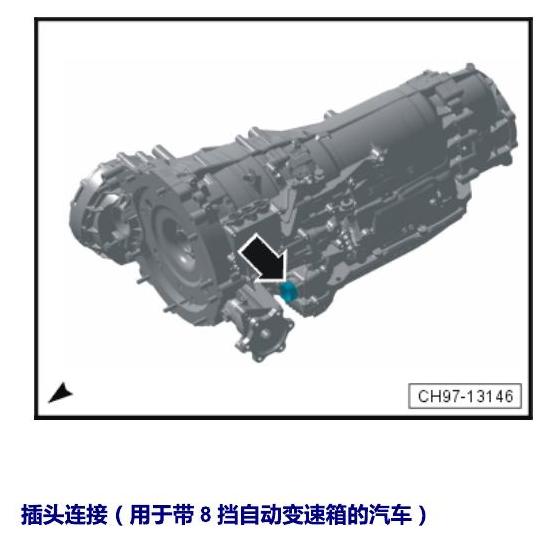

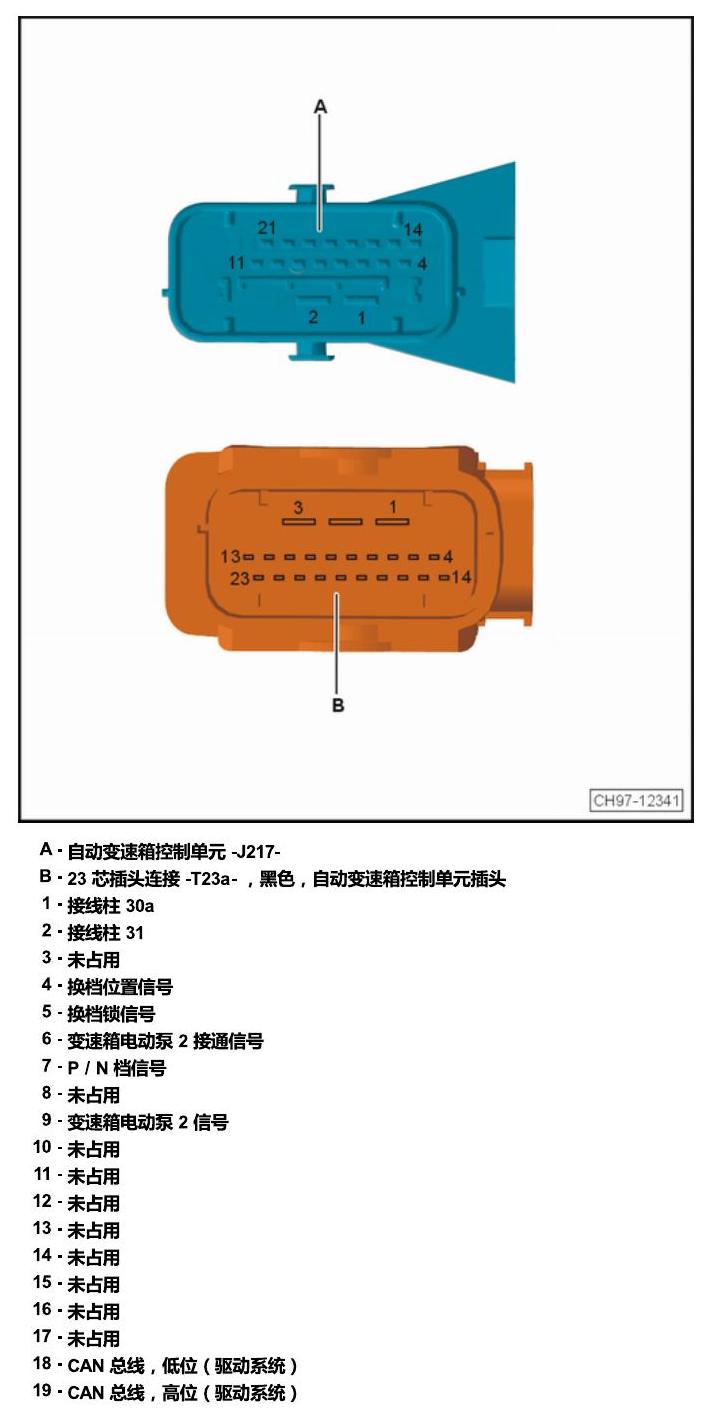

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第61页
上海大众辉昂 汽车前部的控制单元 电路图

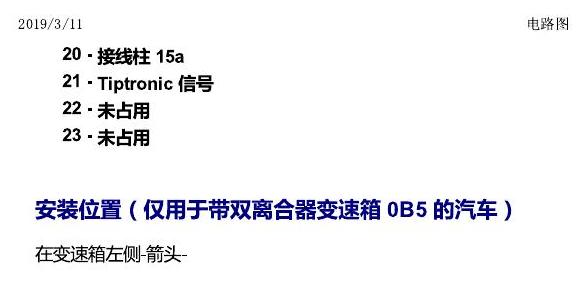

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第62页
上海大众辉昂 汽车前部的控制单元 电路图

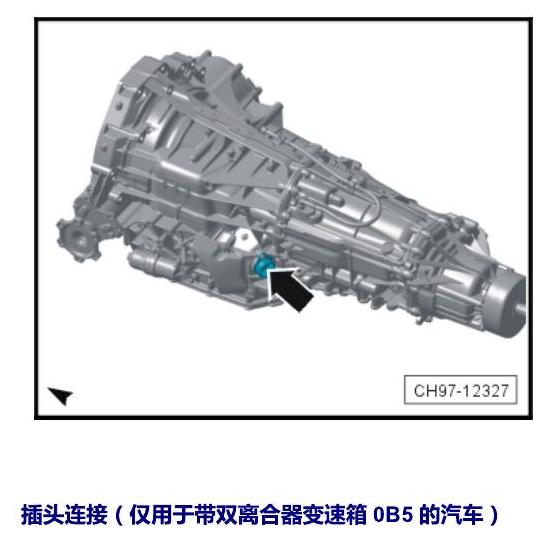

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第63页
上海大众辉昂 汽车前部的控制单元 电路图

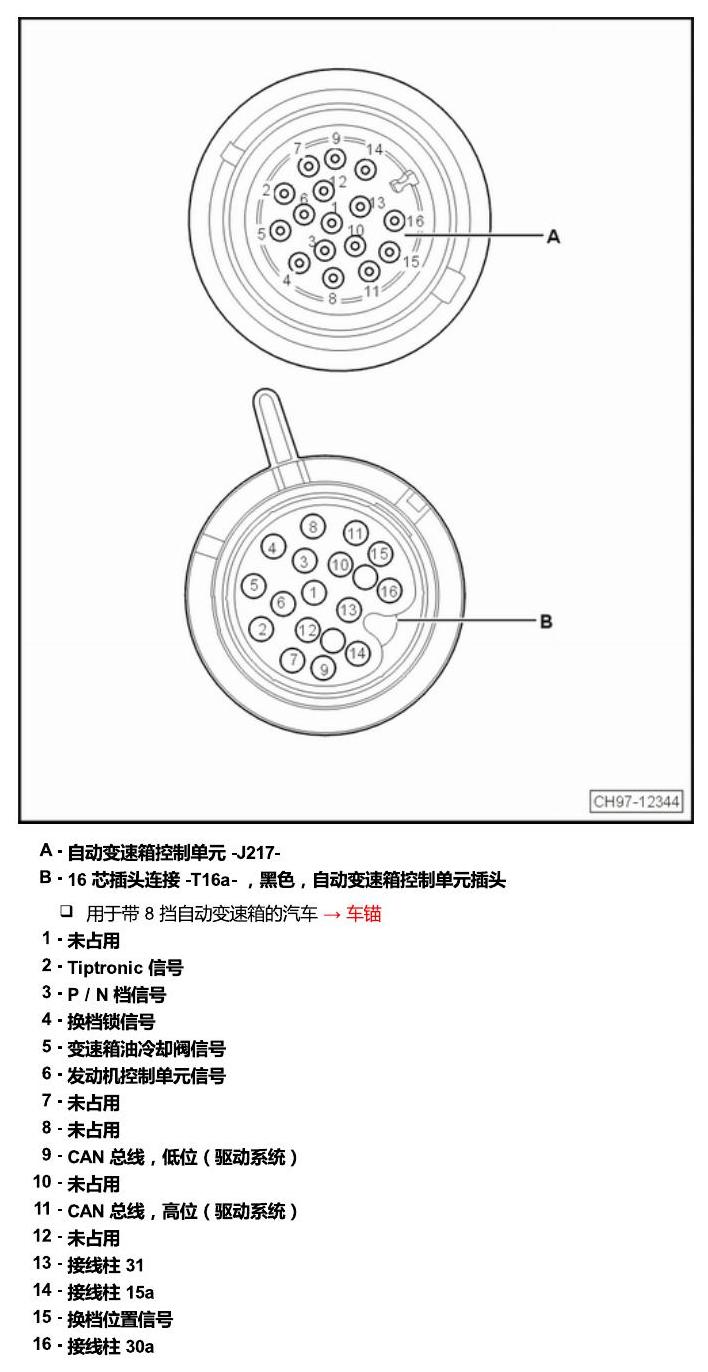

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第64页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第65页
上海大众辉昂 汽车前部的控制单元 电路图
上海大众辉昂 汽车前部的控制单元 电路图 原始资料第66页
上海大众辉昂 汽车前部的控制单元 电路图

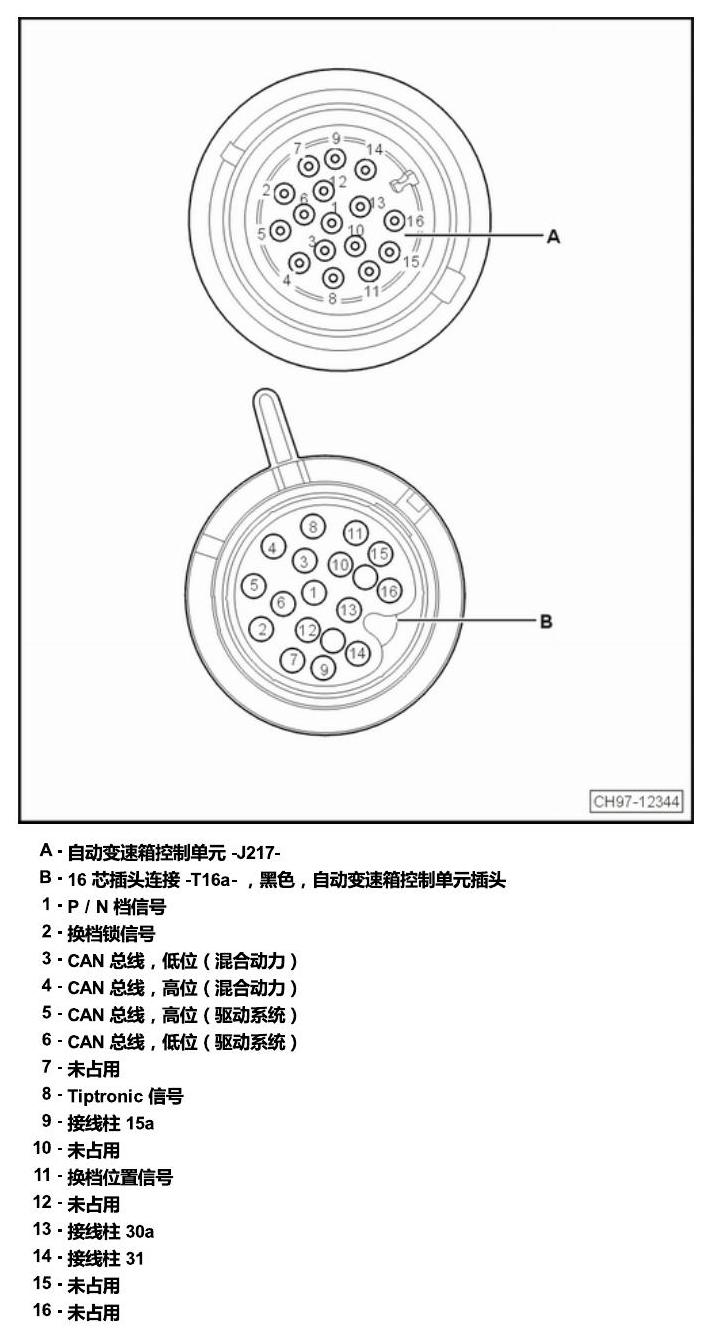

上海大众辉昂 汽车前部的控制单元 电路图 原始资料第67页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
