上海大众辉昂汽车中部的控制单元电路图

2024年10月23日 14:20:00肖师傅

肖师傅

管理员

14149
文章

2
粉丝

电路速查205阅读模式

摘要上海大众辉昂汽车中部的控制单元电路图资料。

上海大众辉昂汽车中部的控制单元电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 114 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

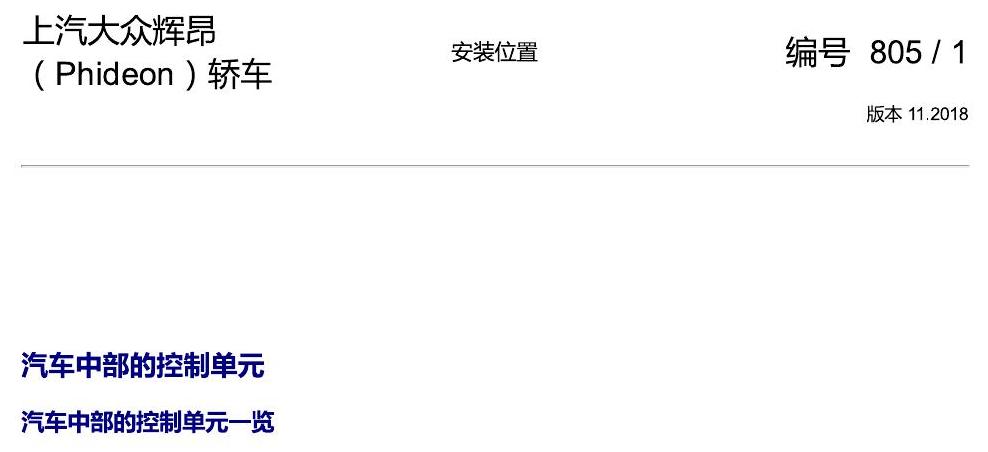

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第1页

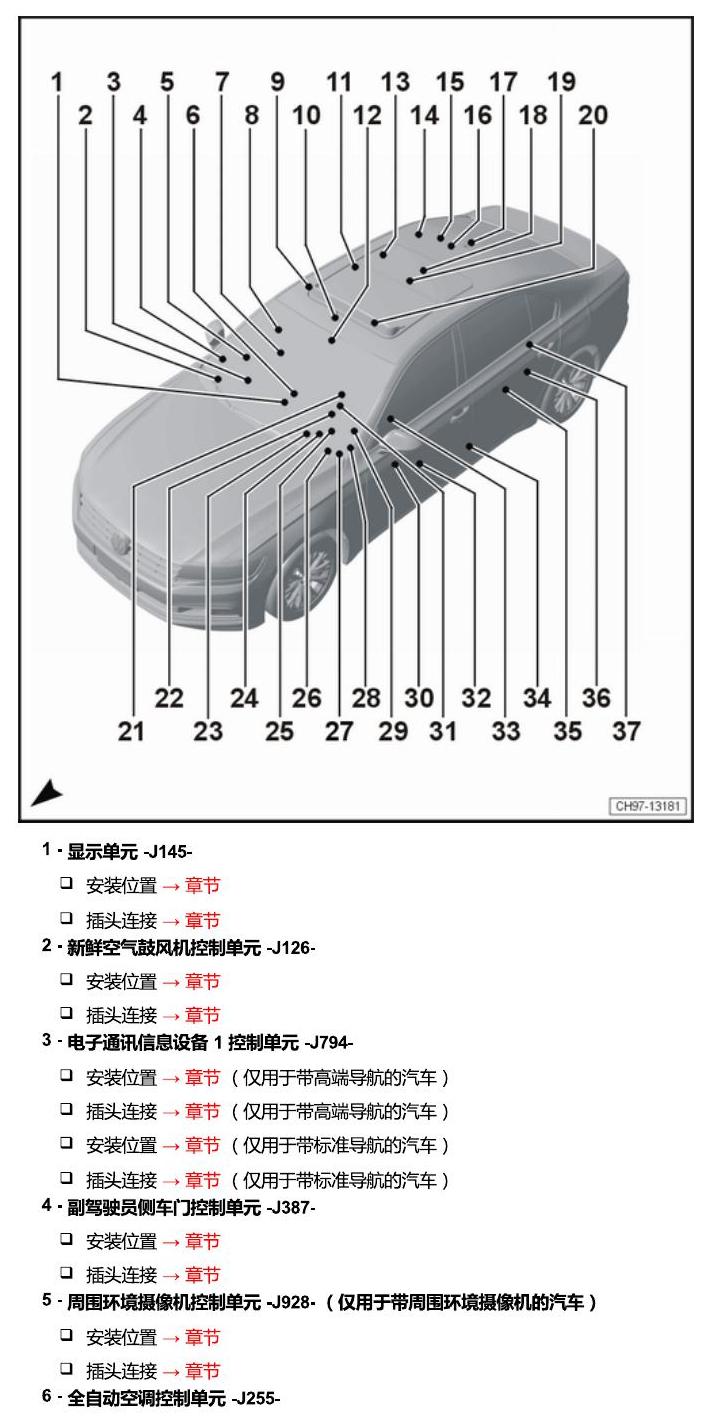

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第2页

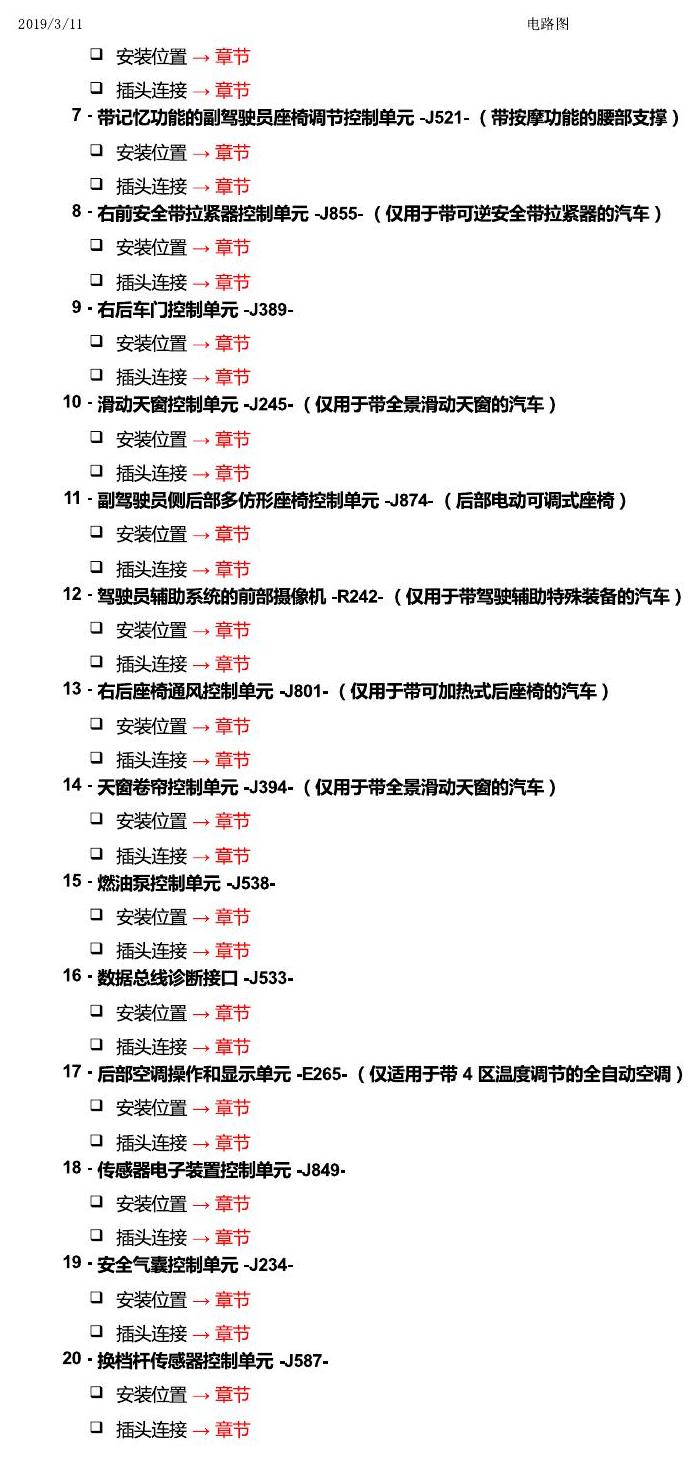

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第3页

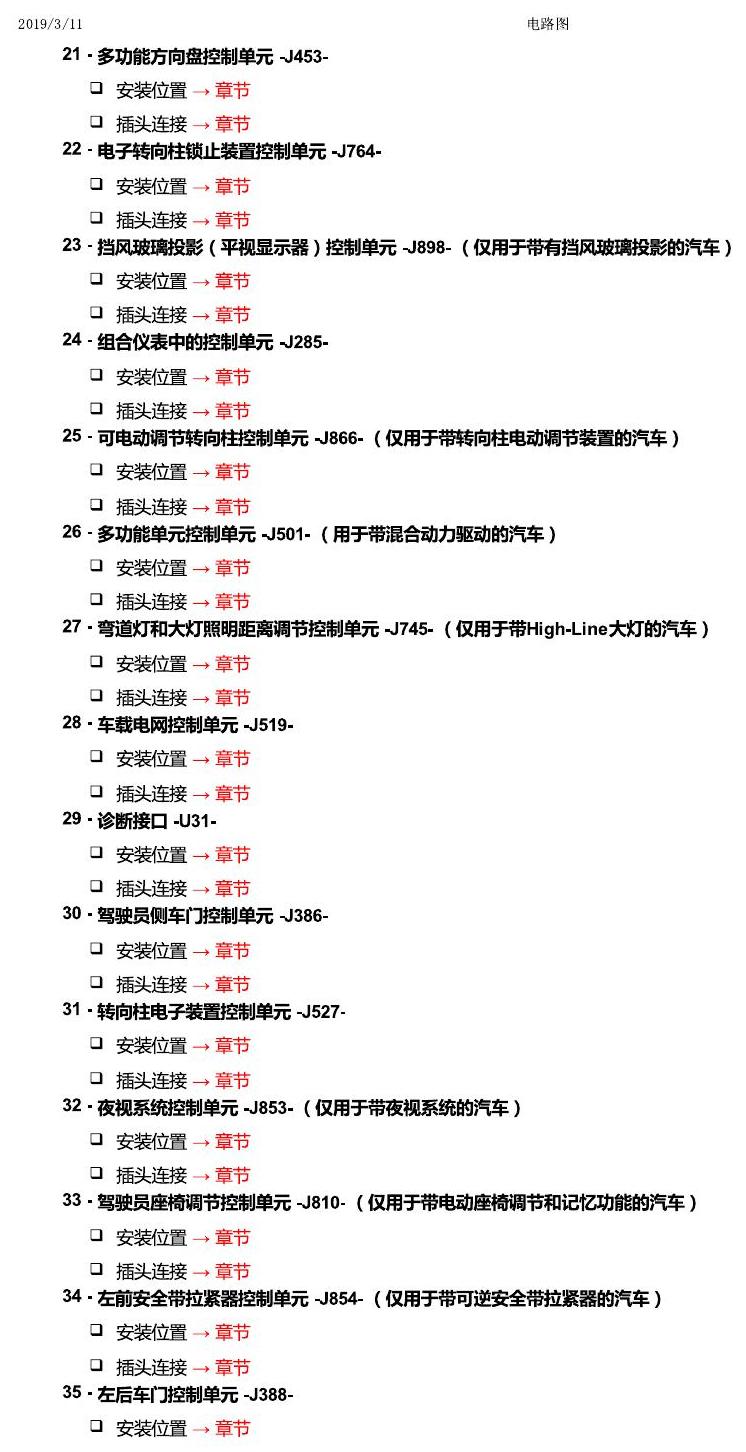

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第4页

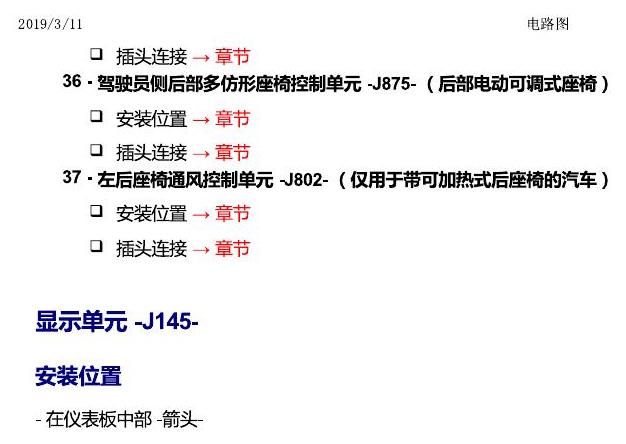

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第5页

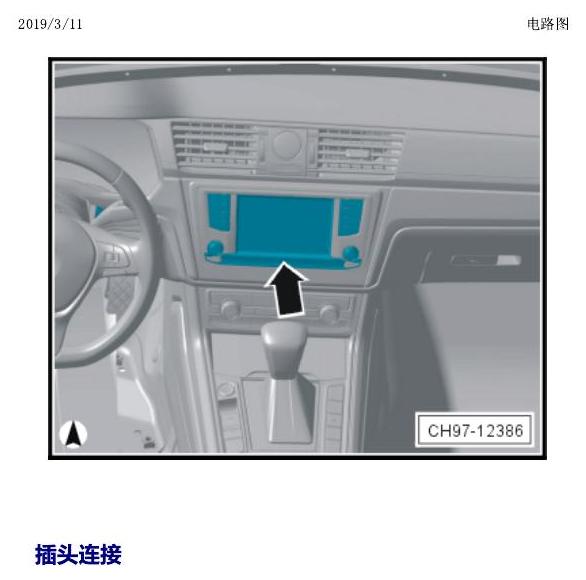

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第6页

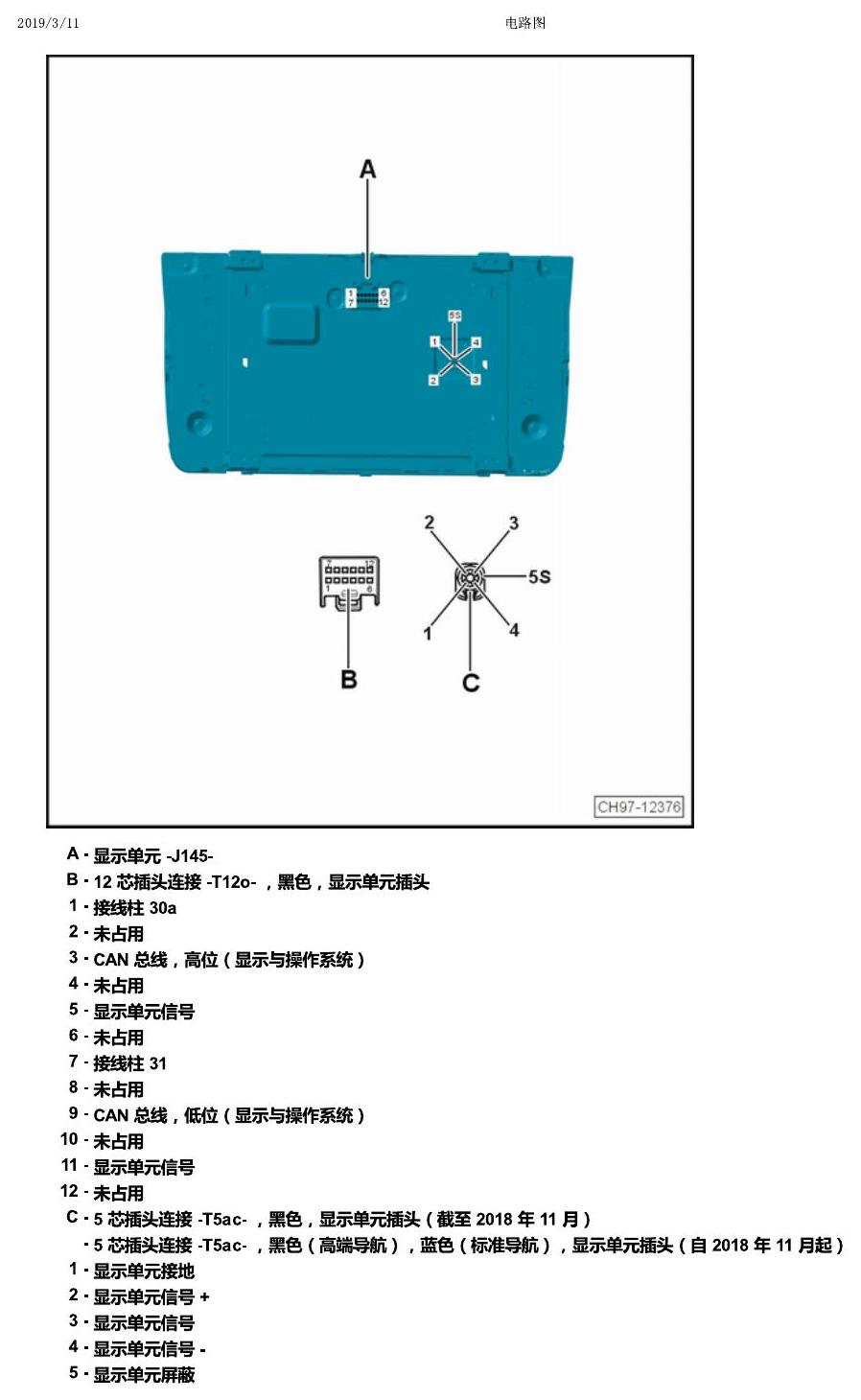

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第7页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第8页

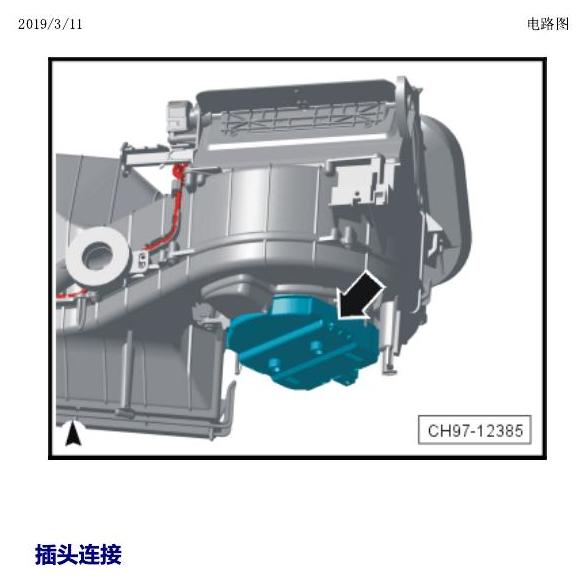

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第9页

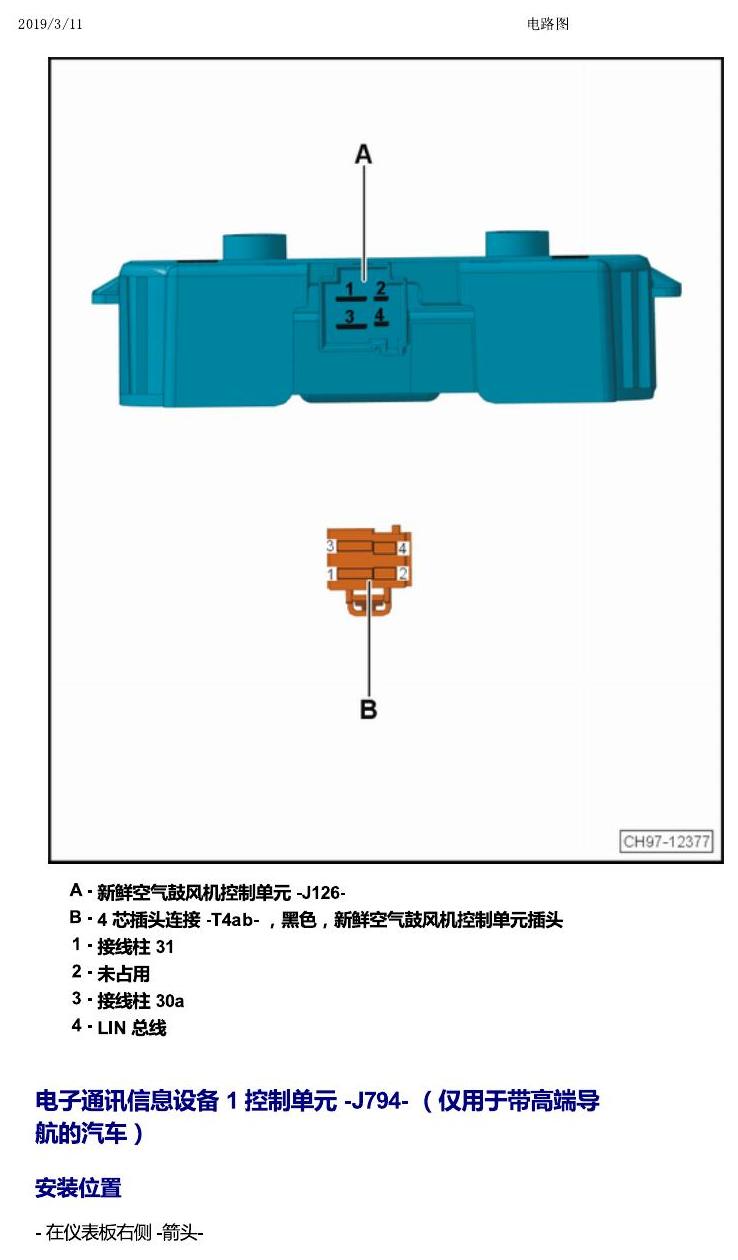

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第10页

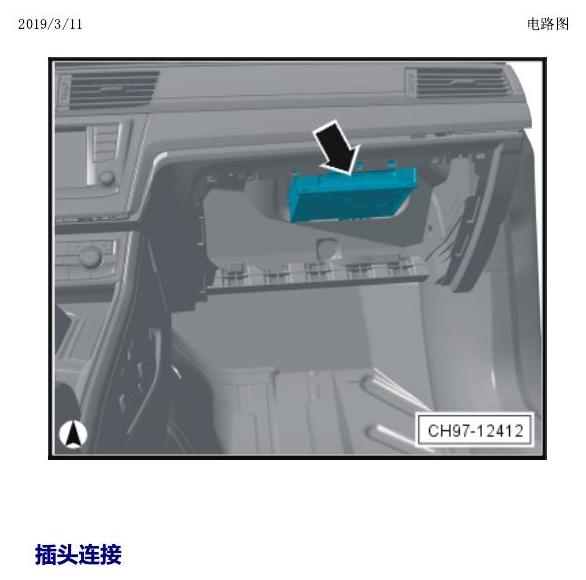

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第11页

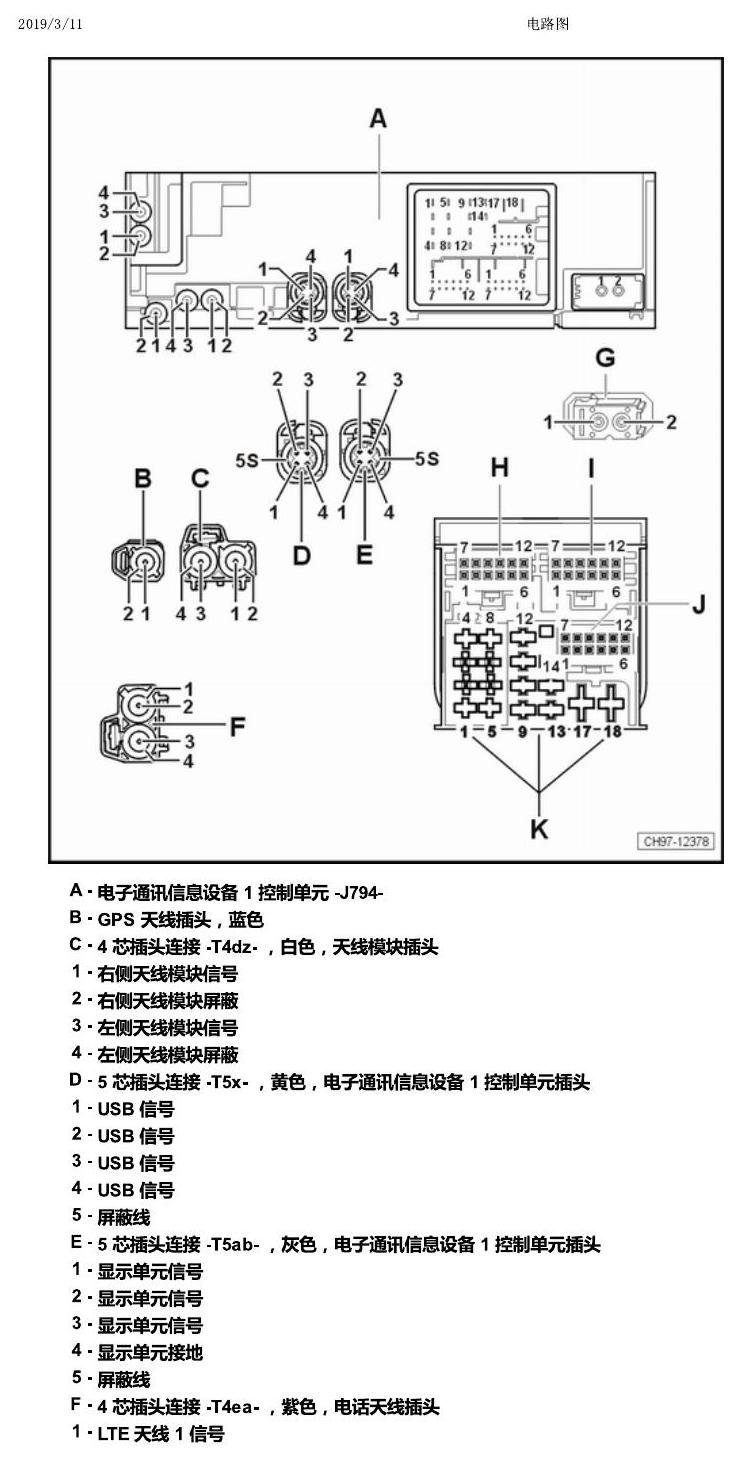

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第12页

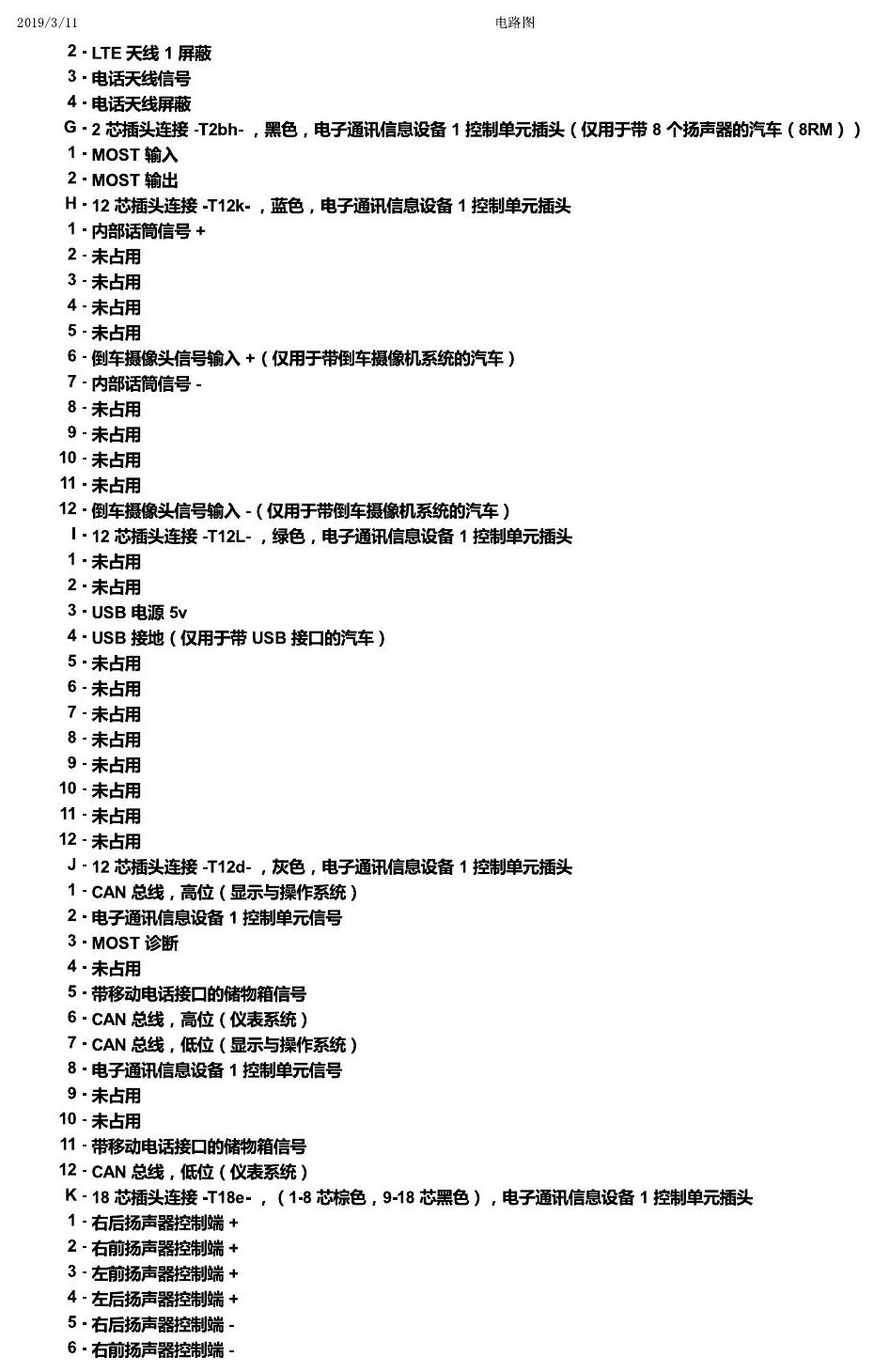

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第13页

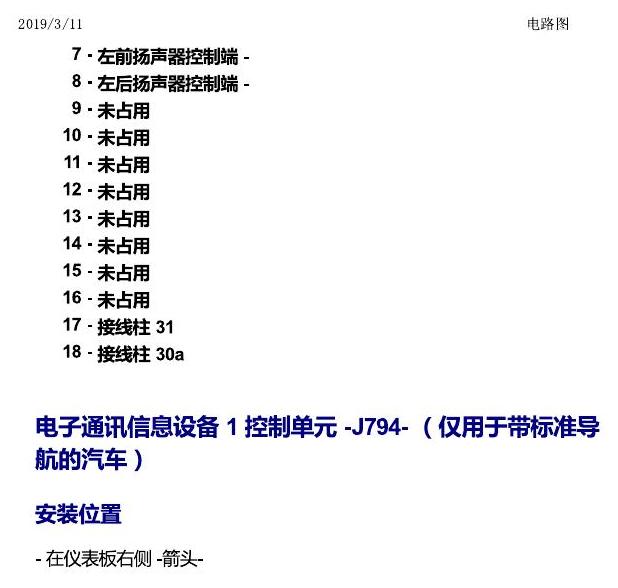

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第14页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第15页

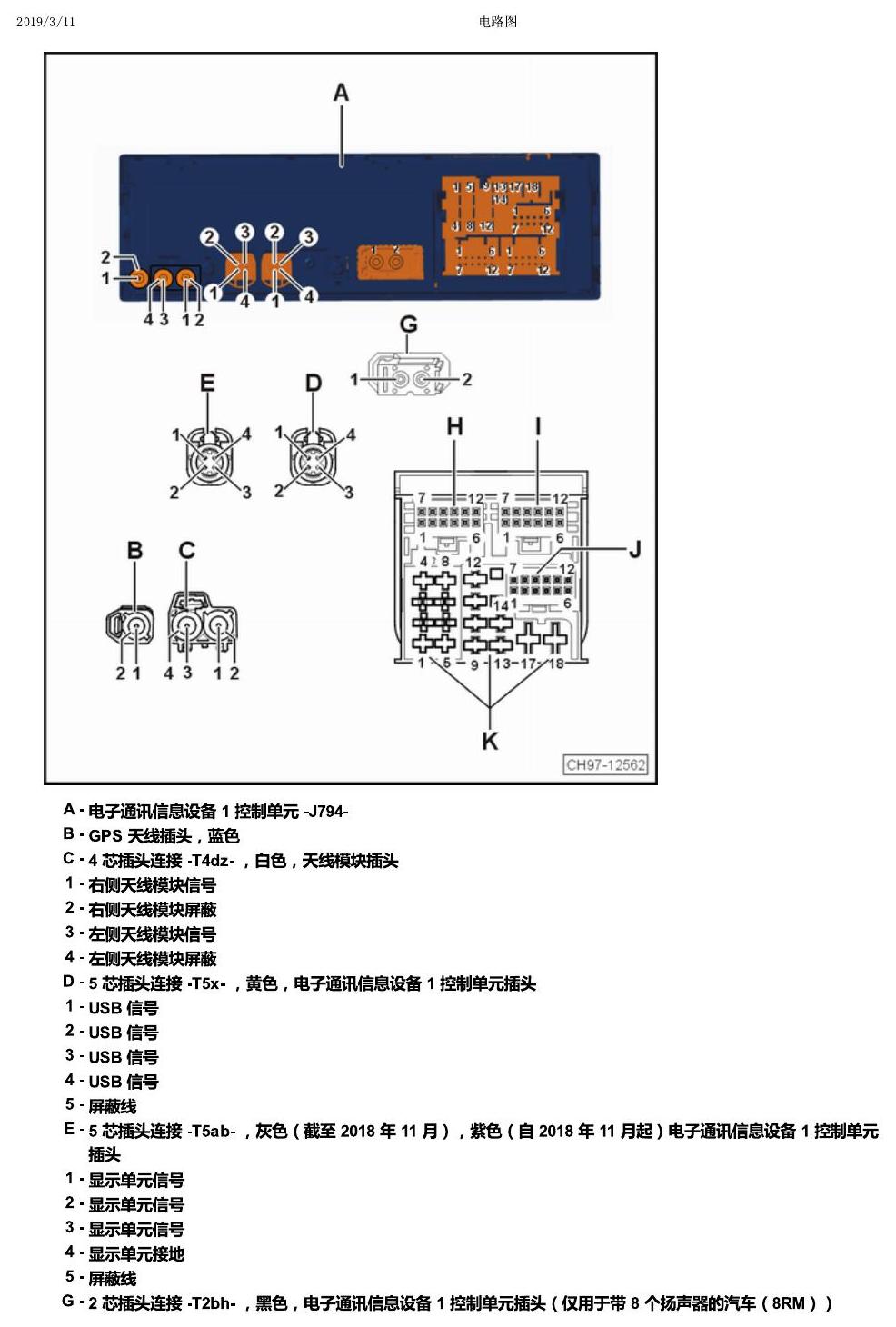

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第16页

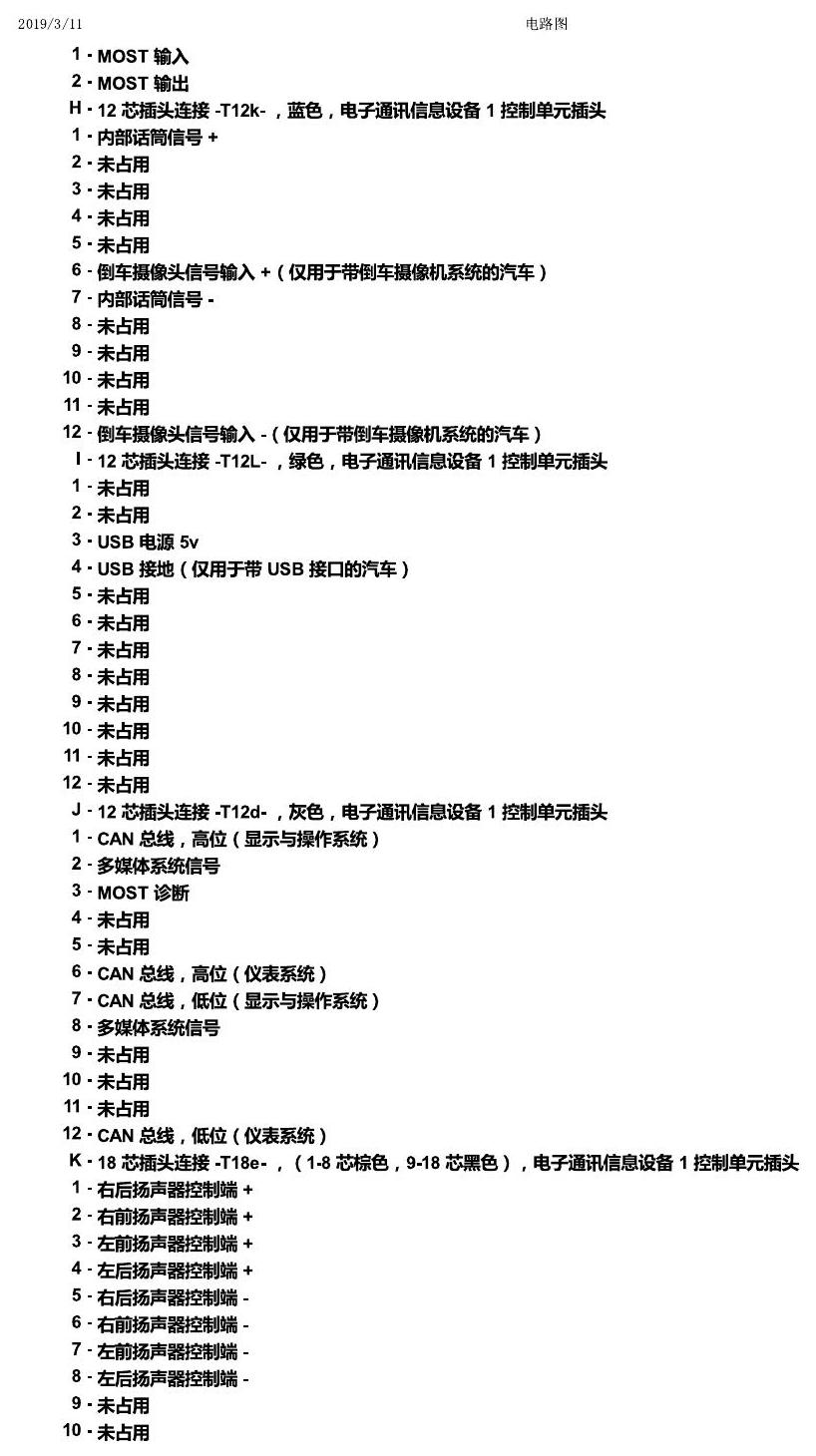

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第17页

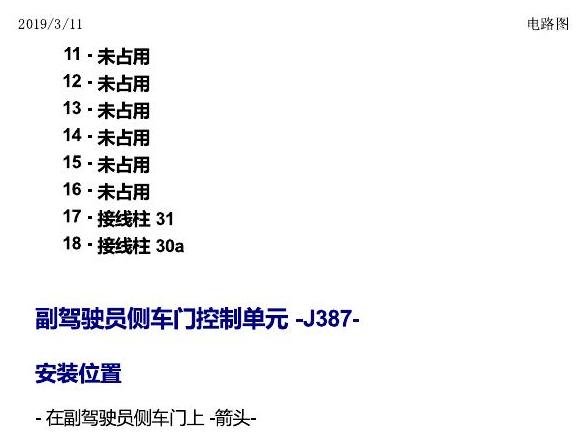

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第18页

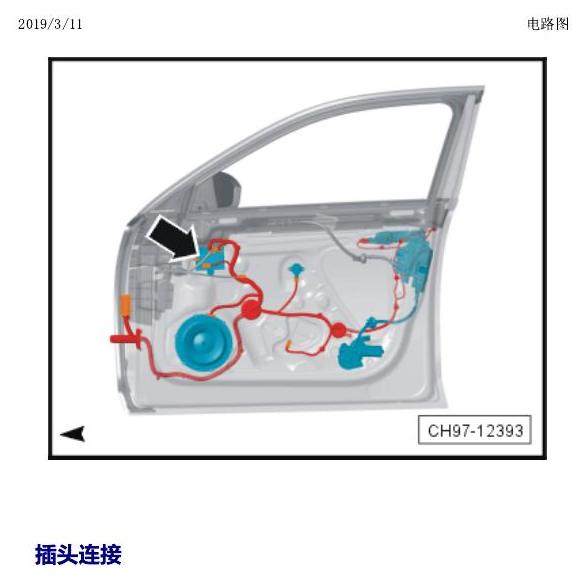

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第19页

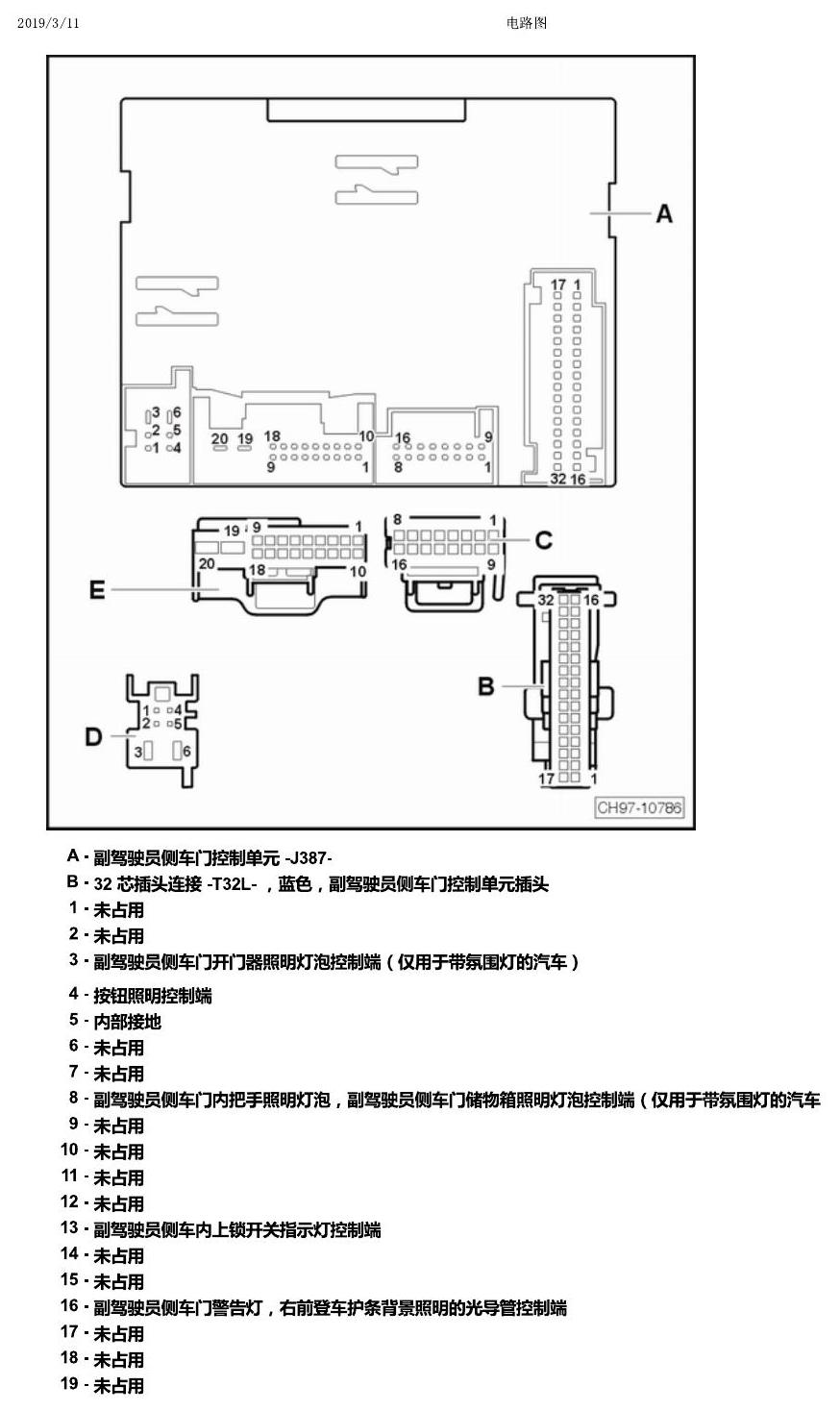

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第20页

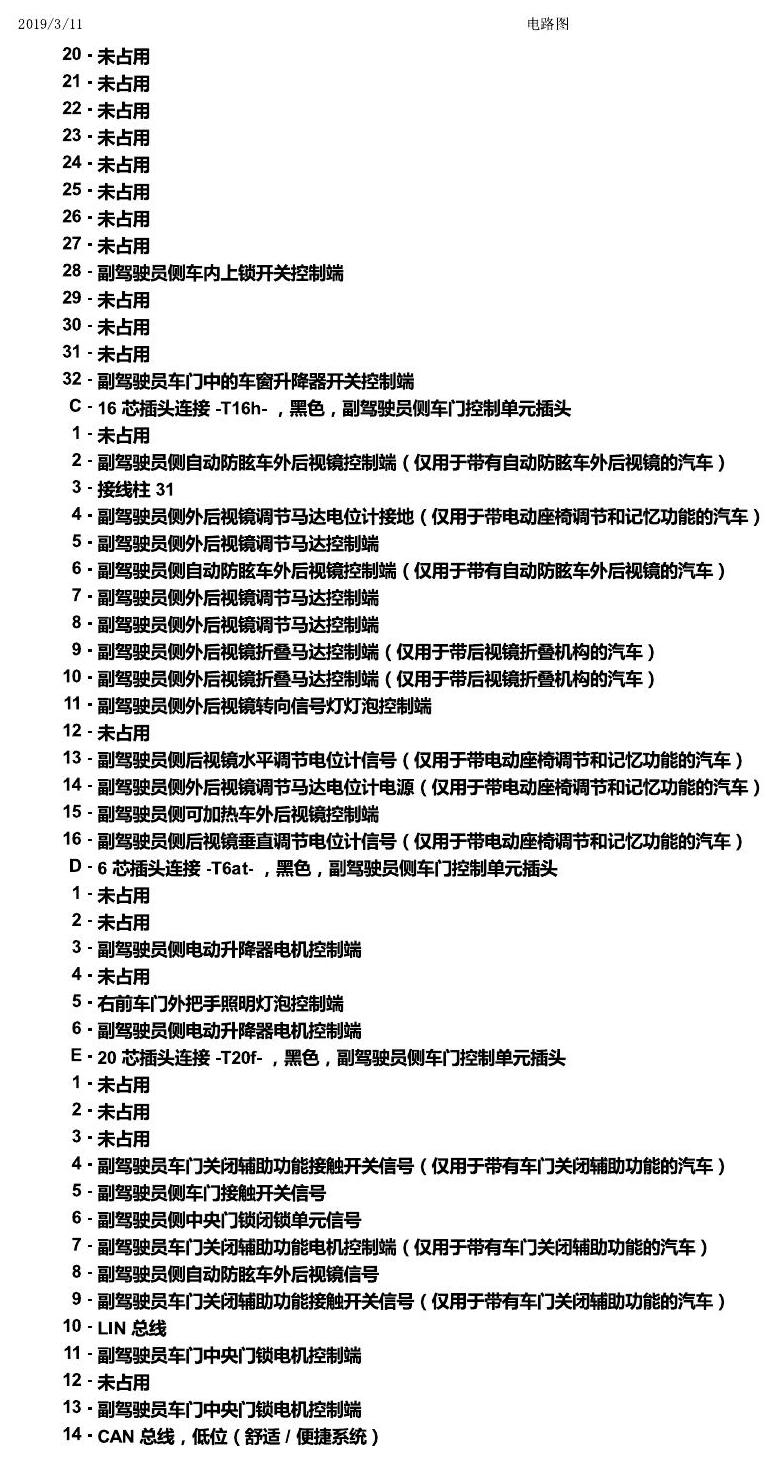

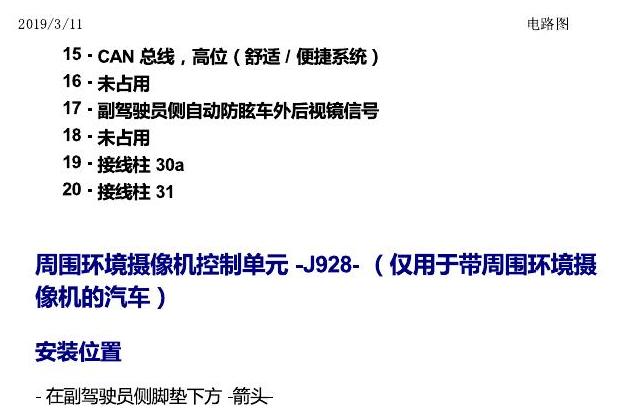

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第21页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第22页

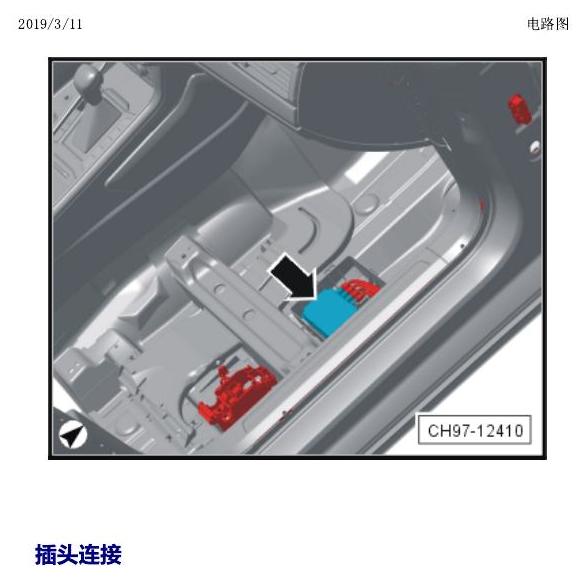

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第23页

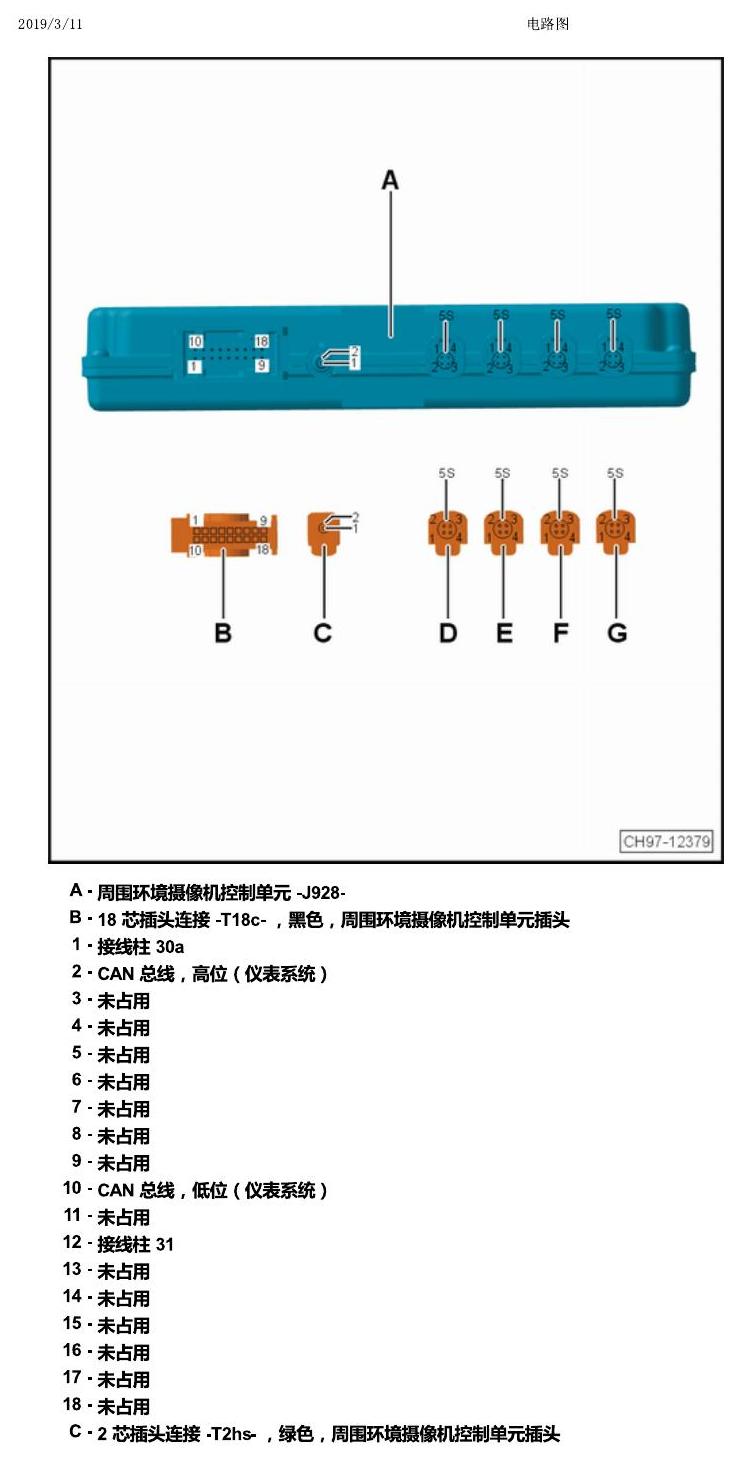

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第24页

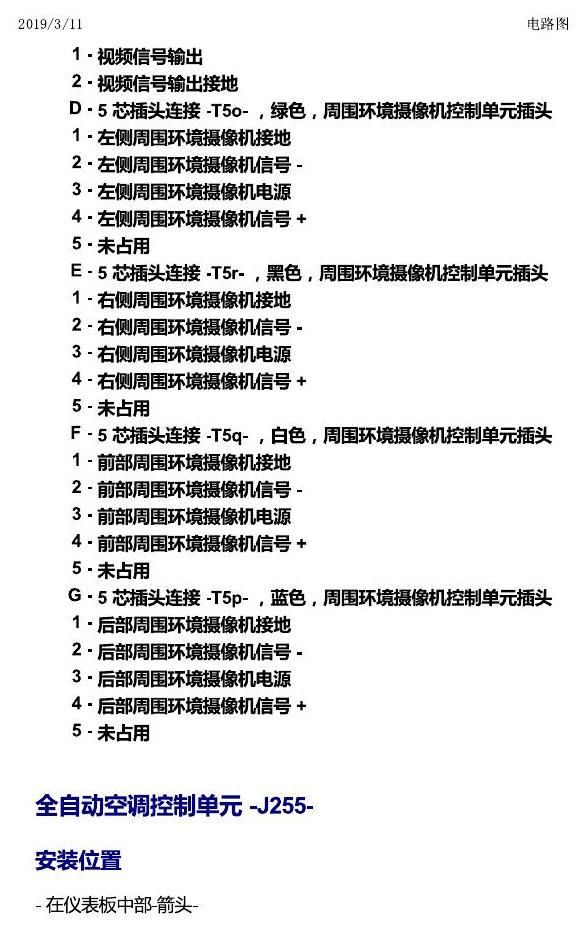

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第25页

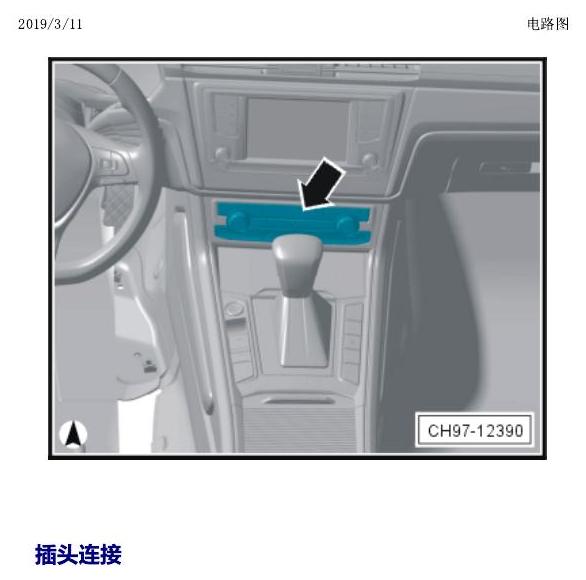

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第26页

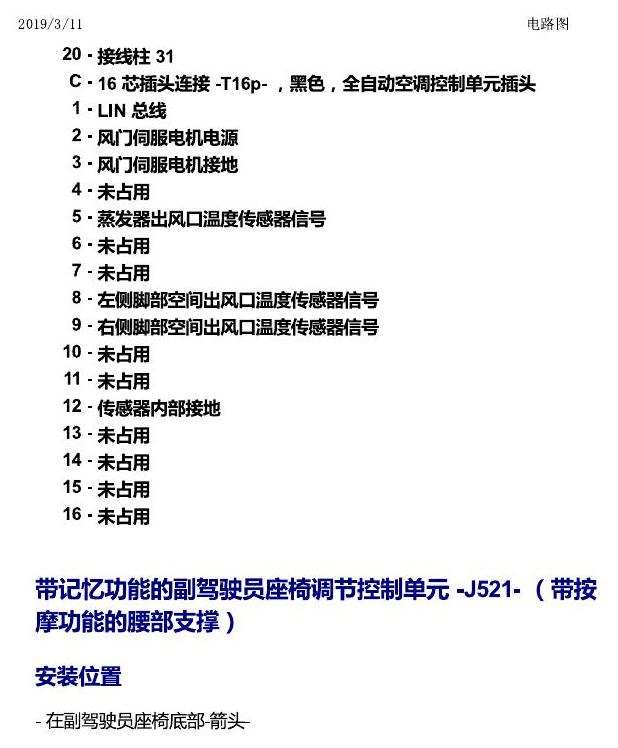

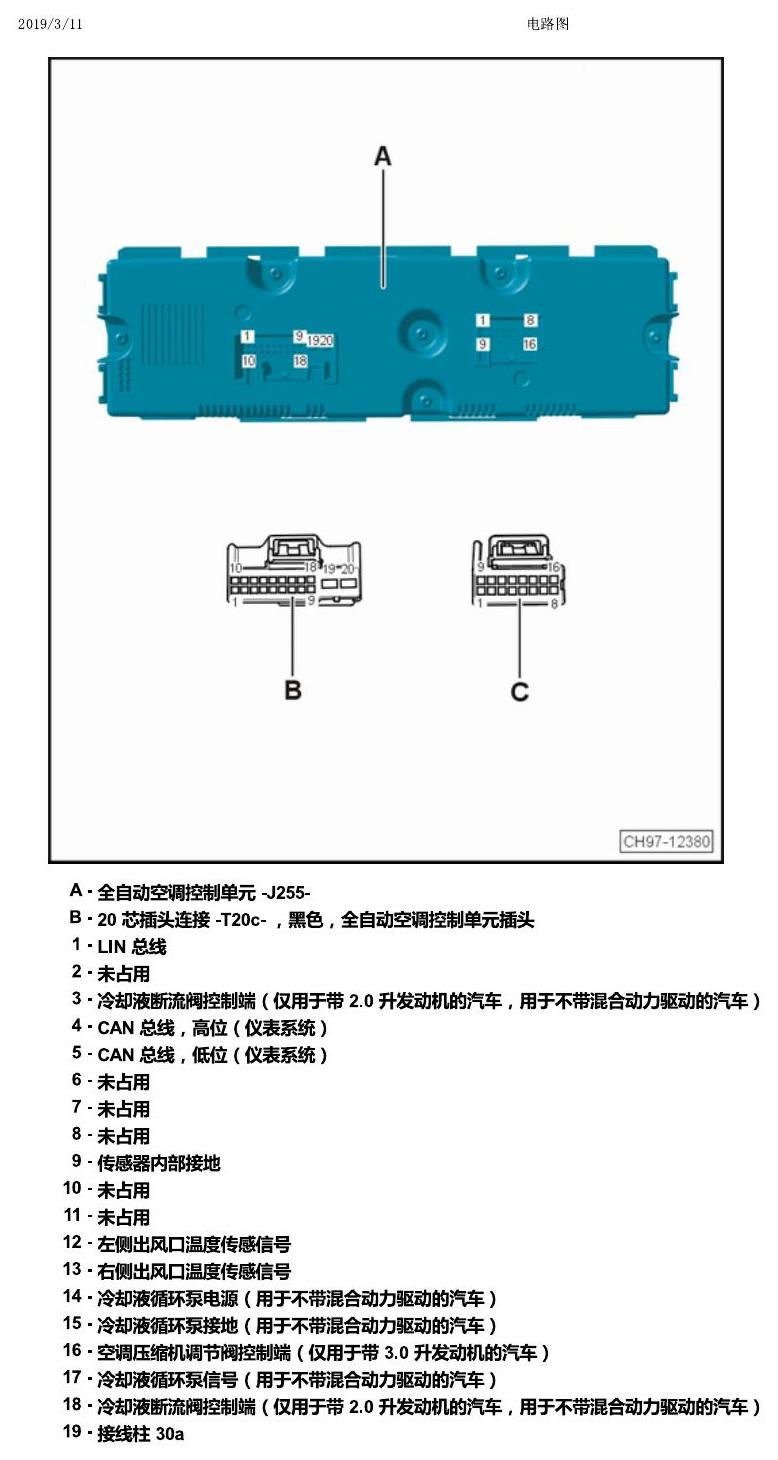

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第27页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第28页

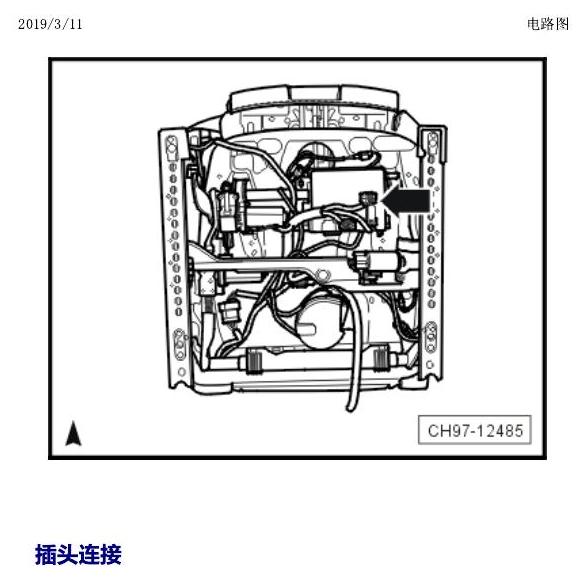

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第29页

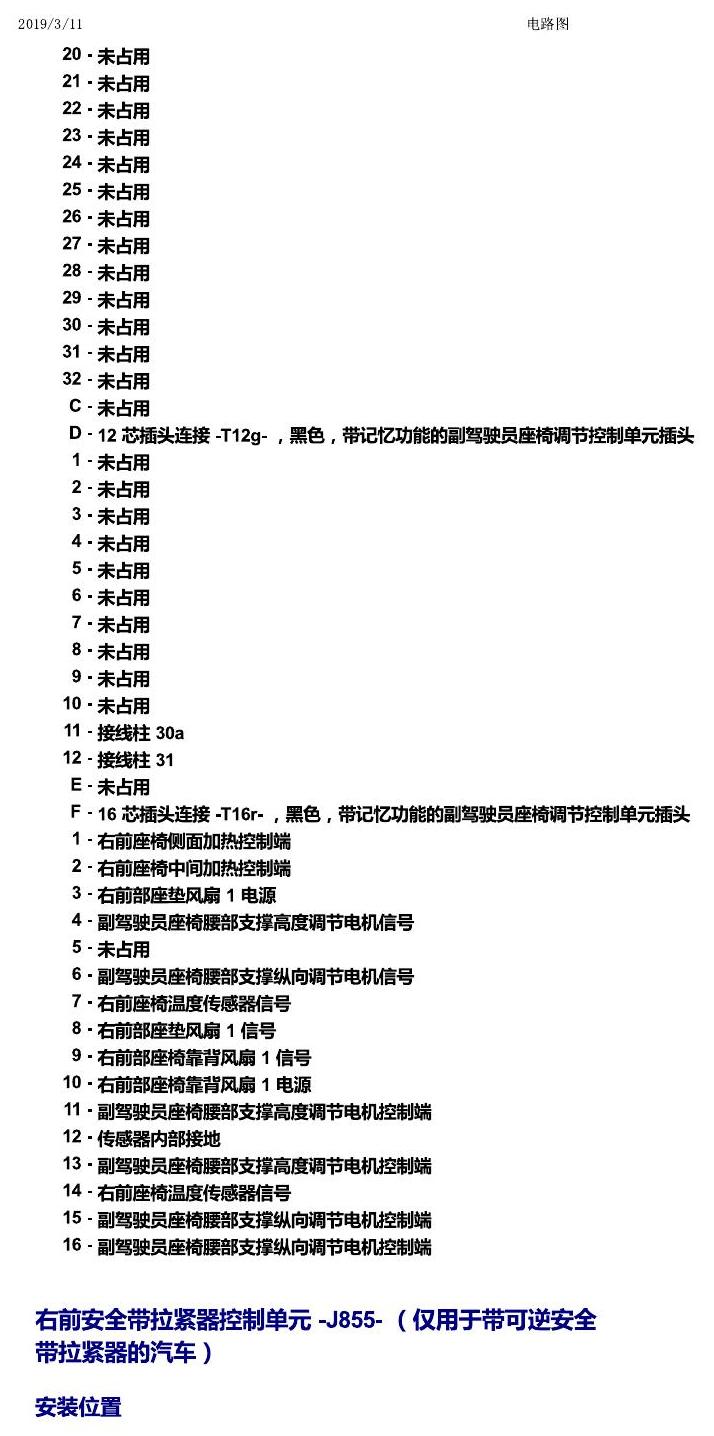

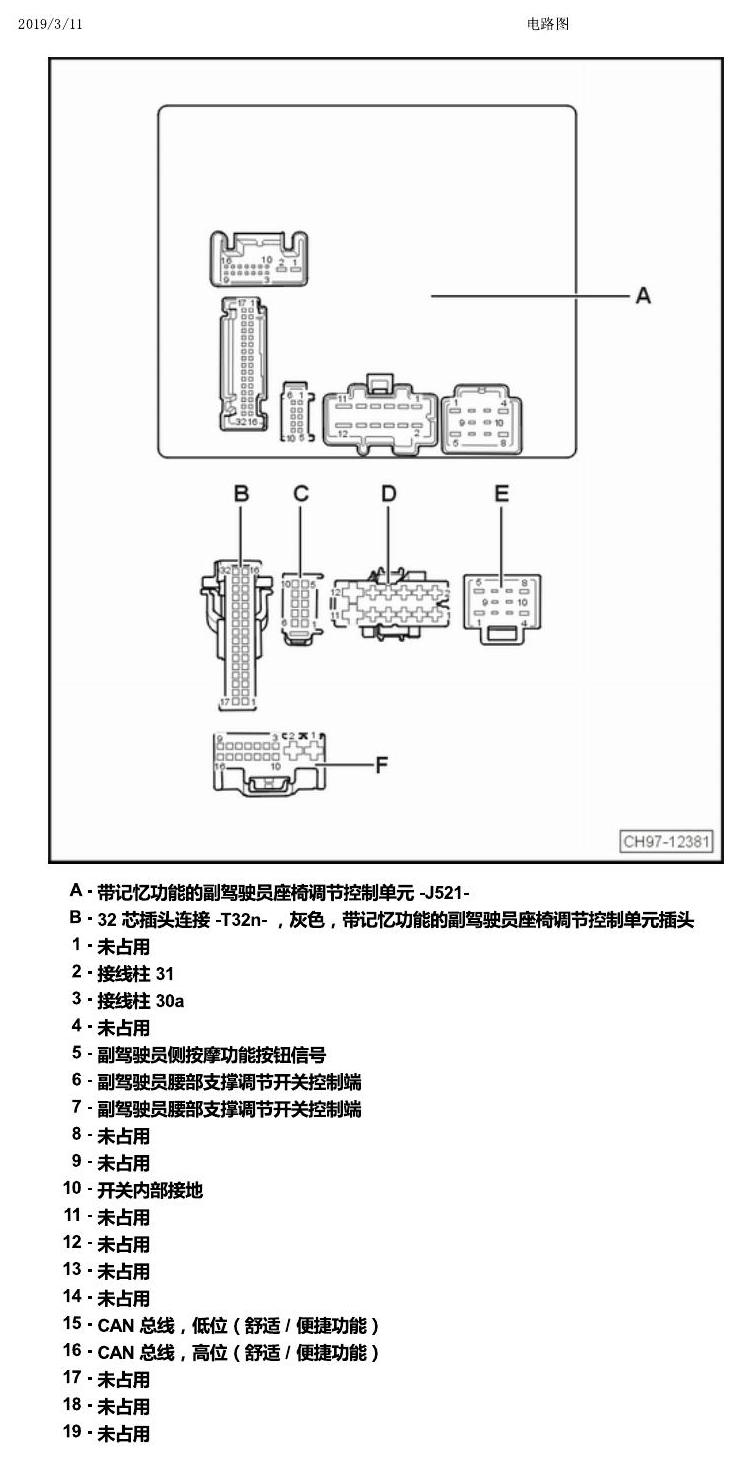

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第30页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第31页

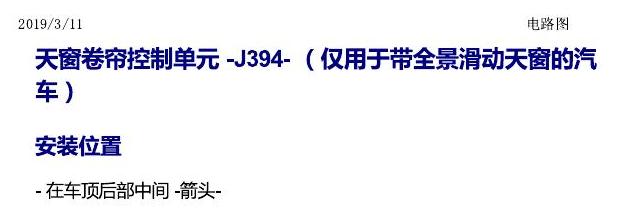

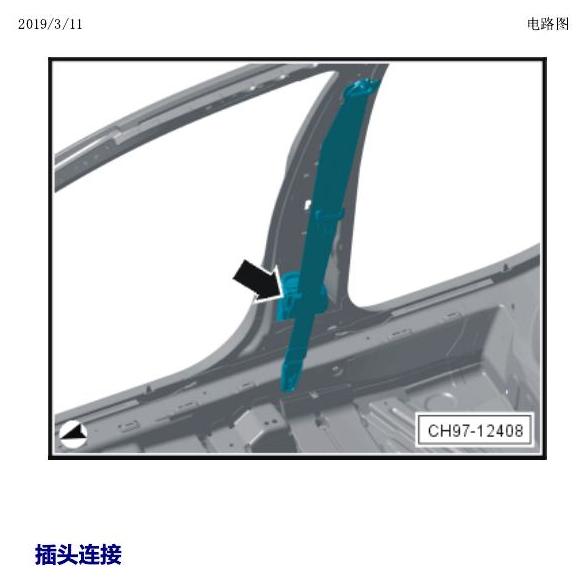

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第33页

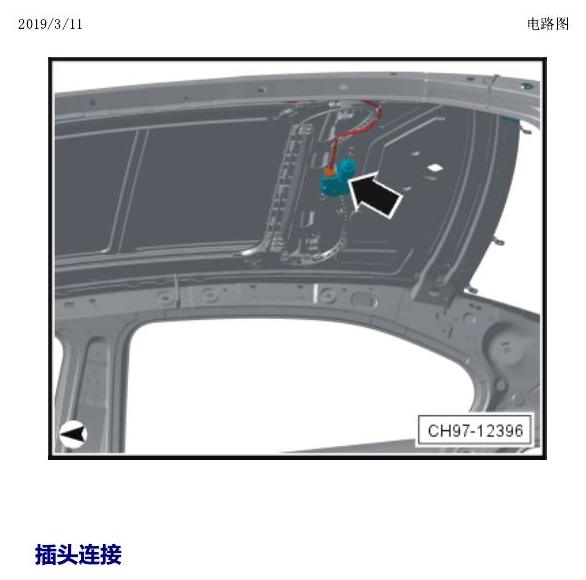

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第34页

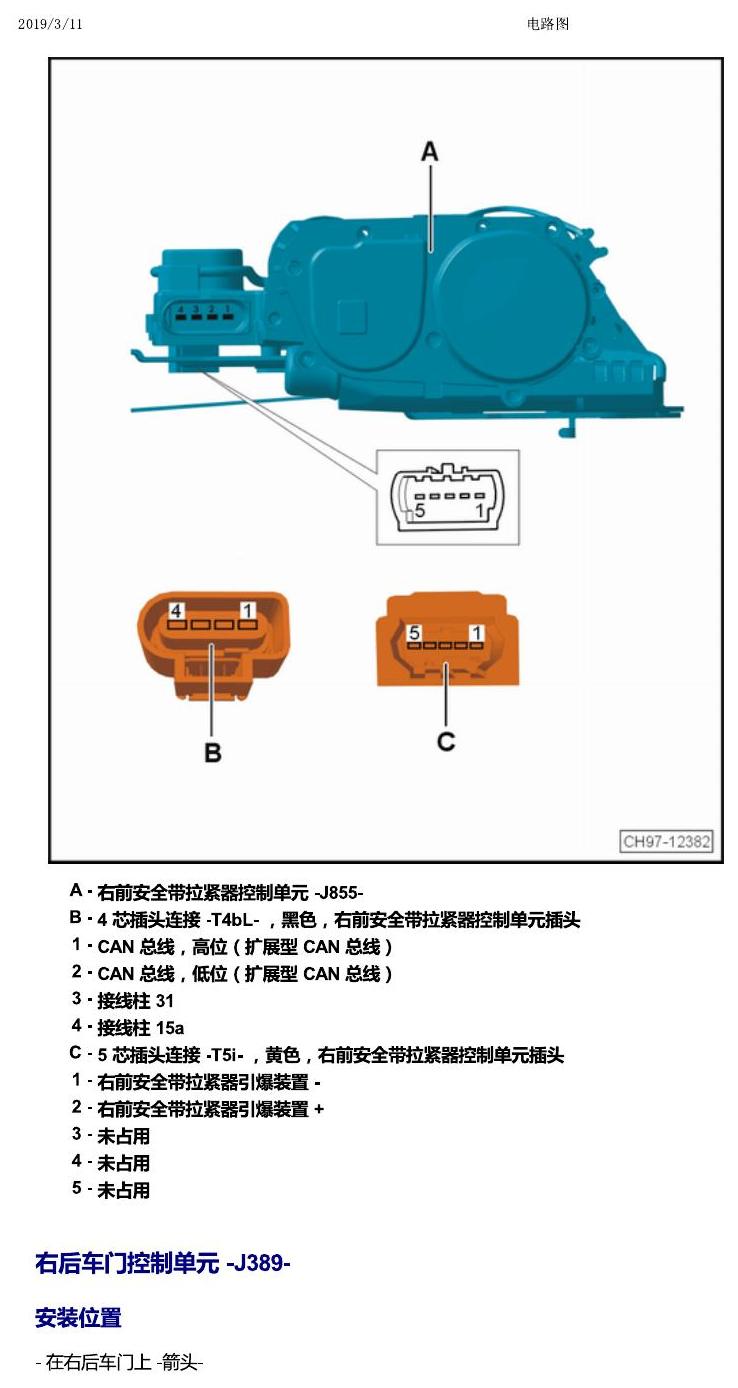

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第35页

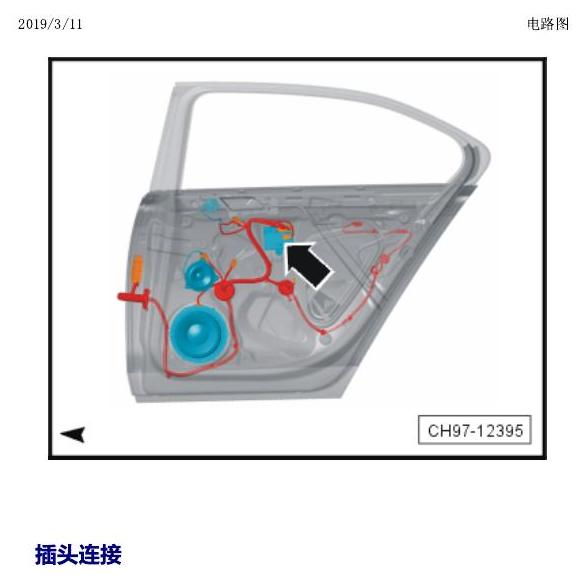

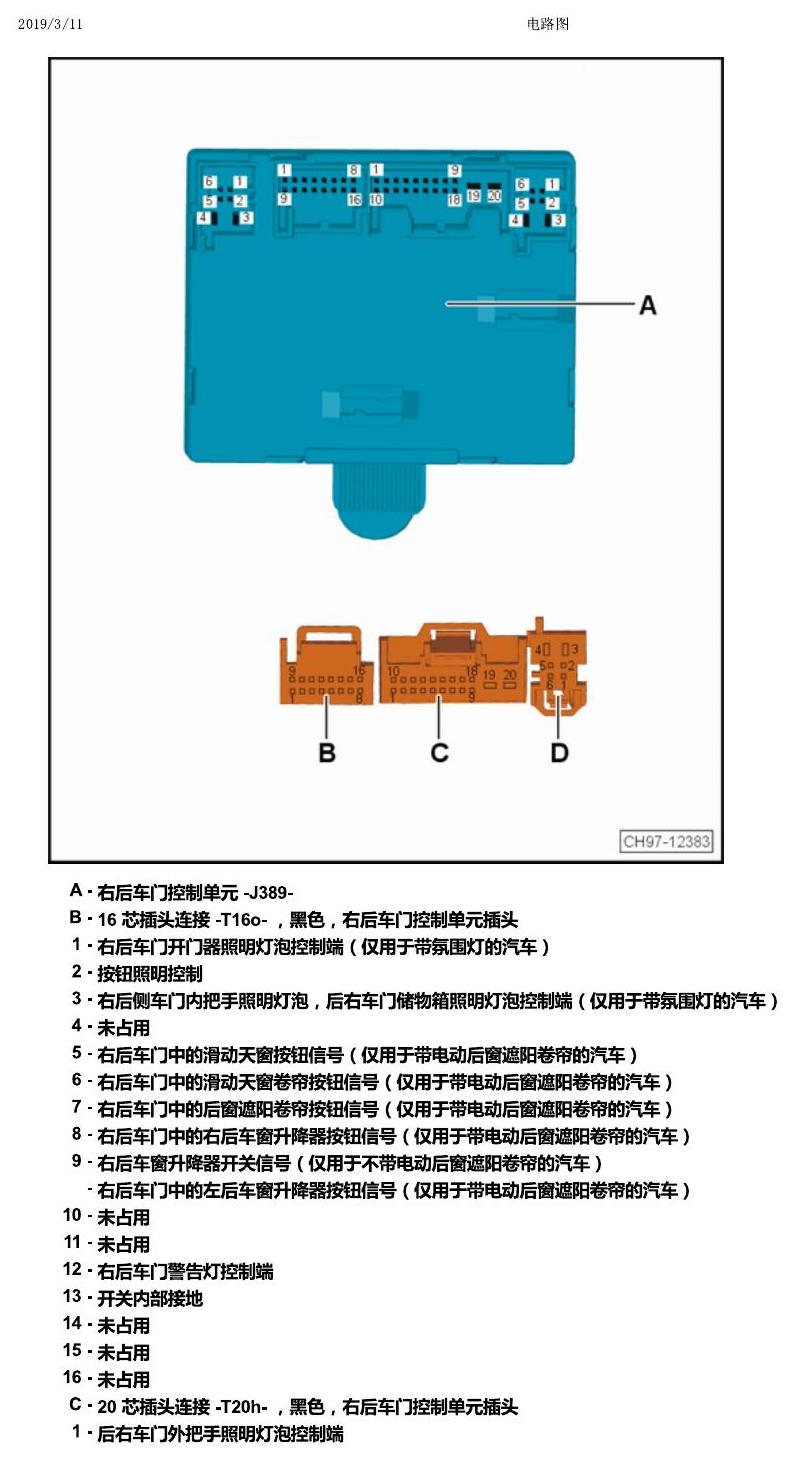

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第36页

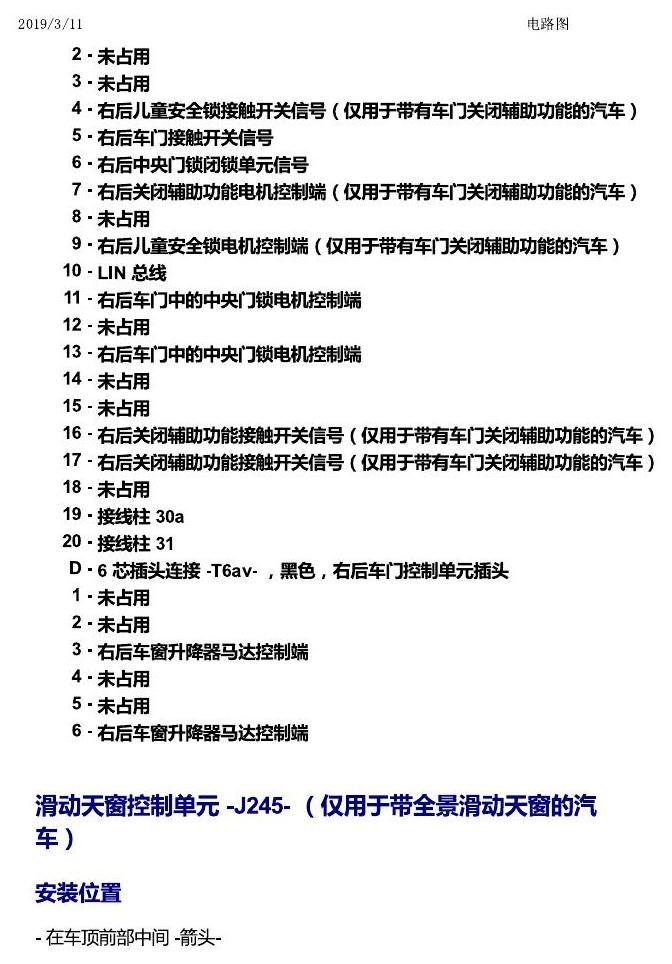

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第37页

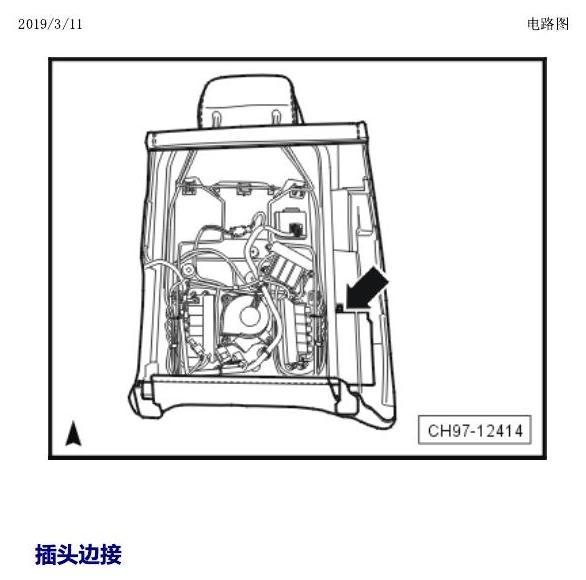

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第38页

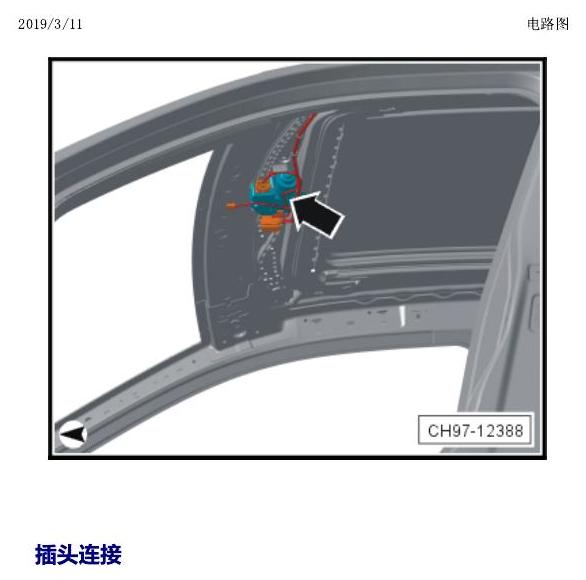

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第39页

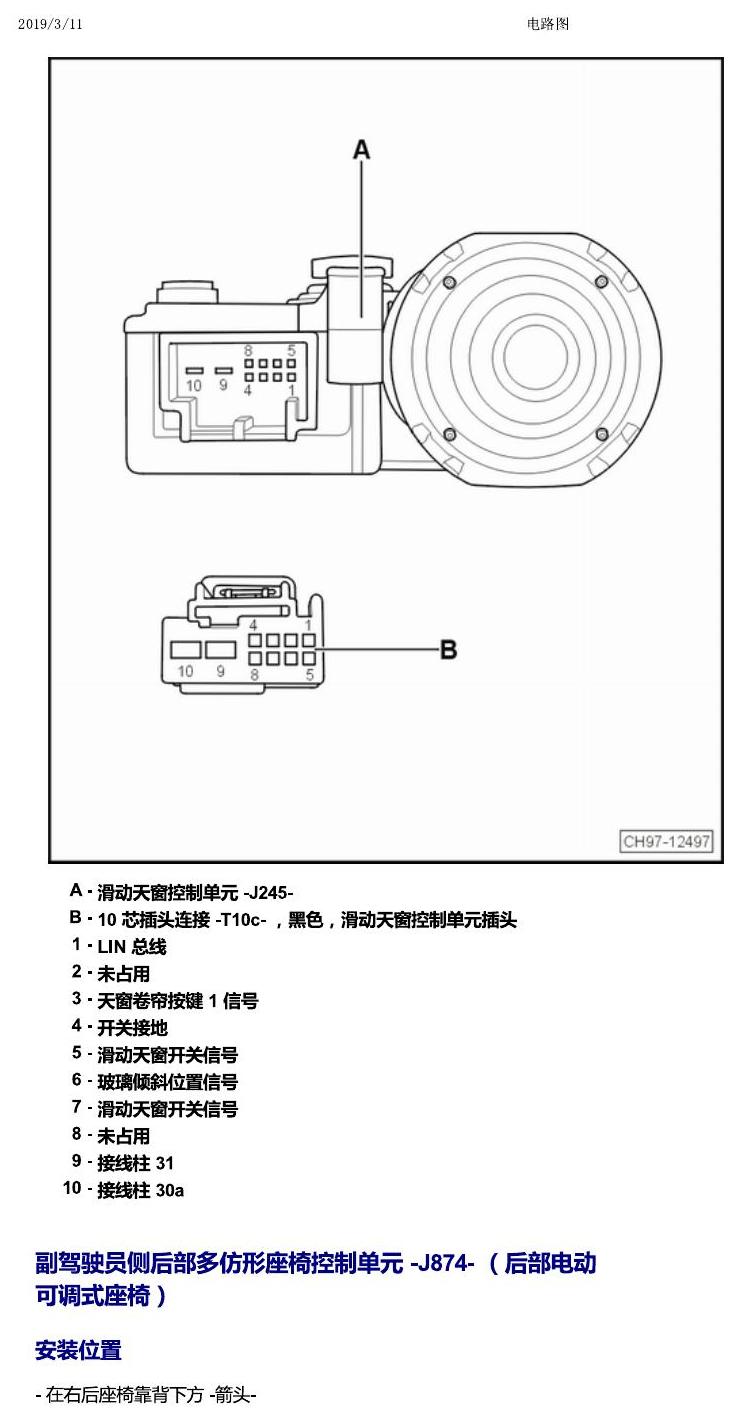

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第40页

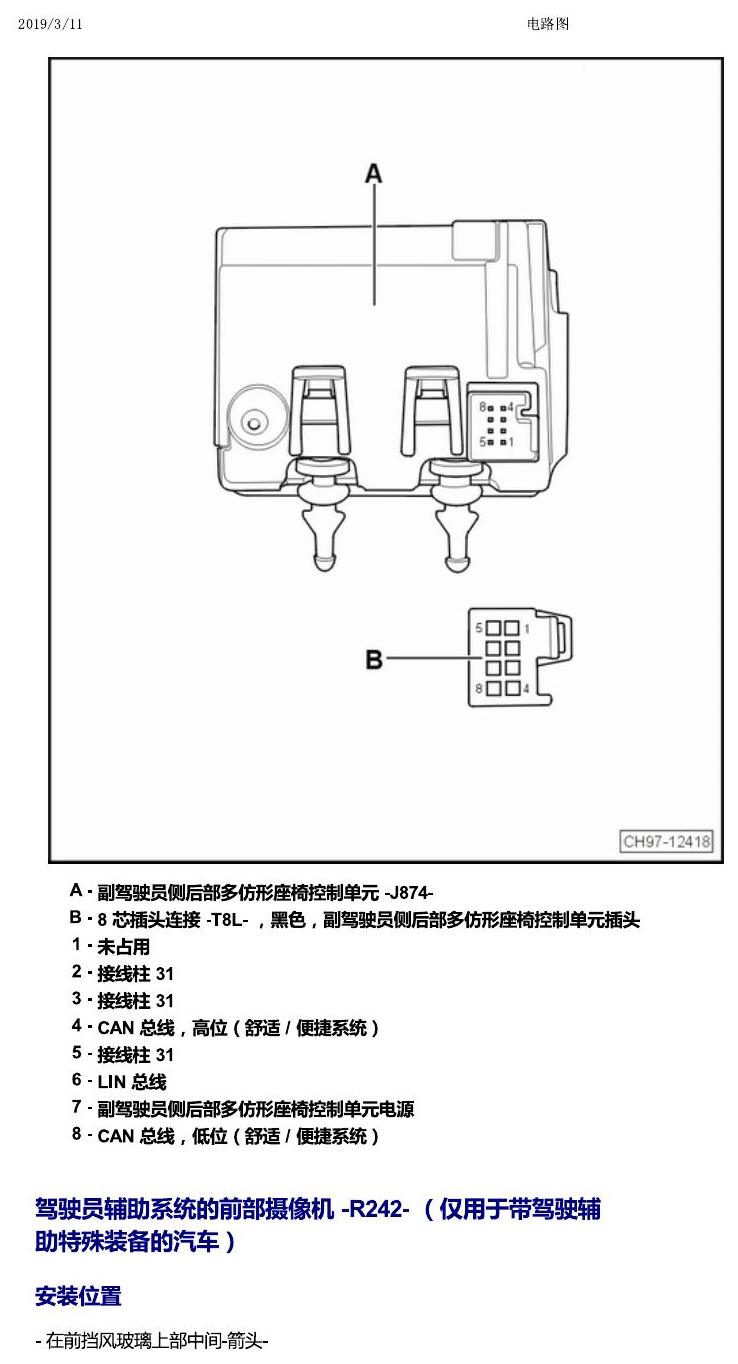

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第41页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第42页

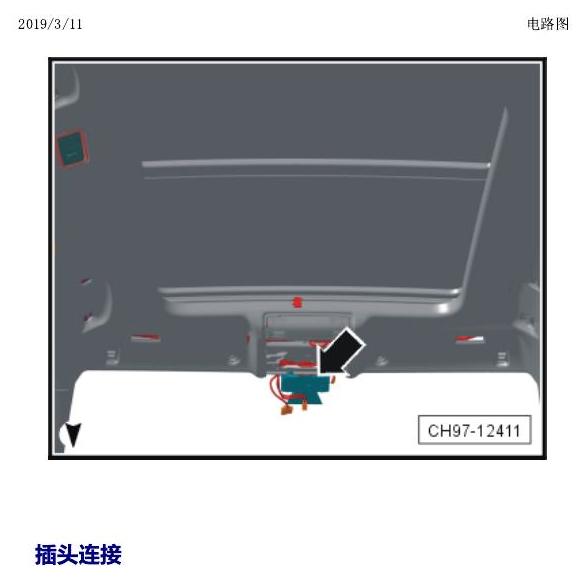

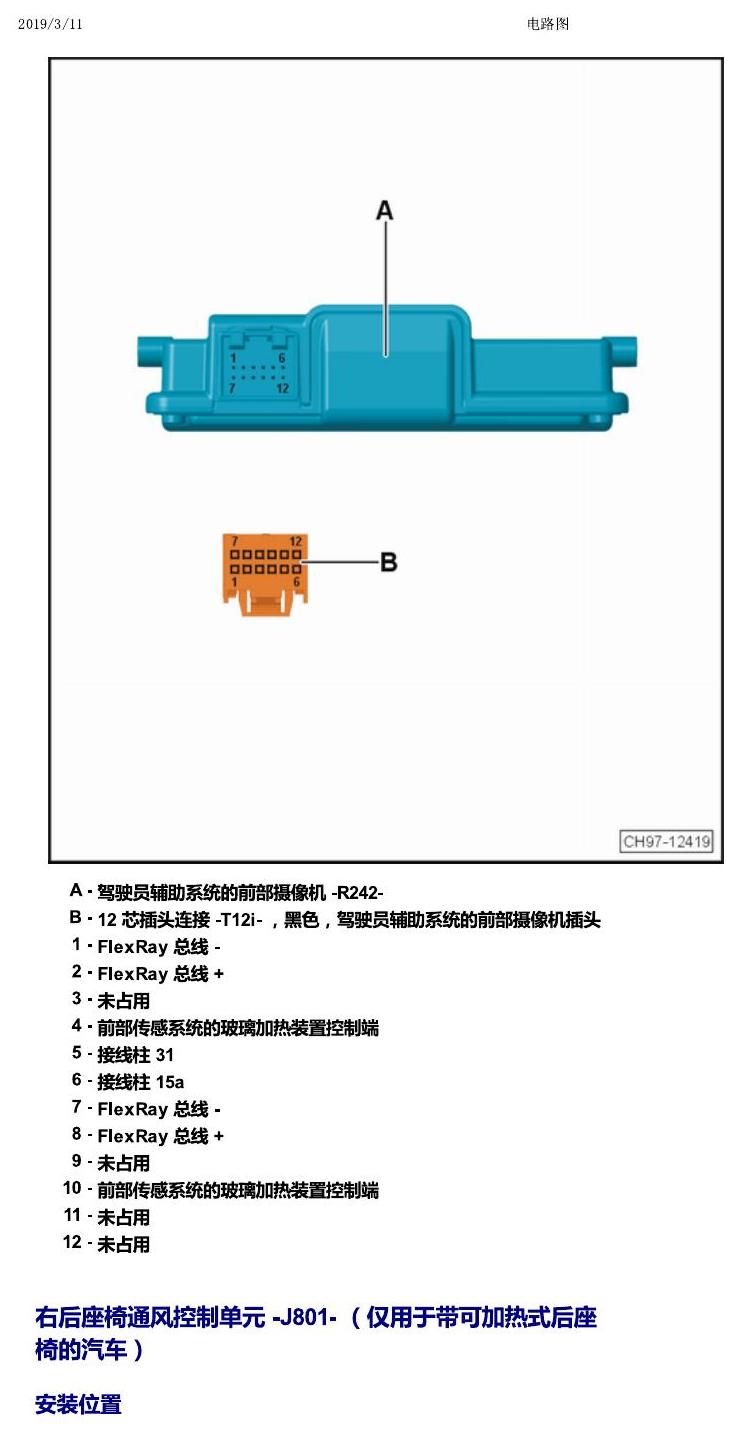

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第43页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第45页

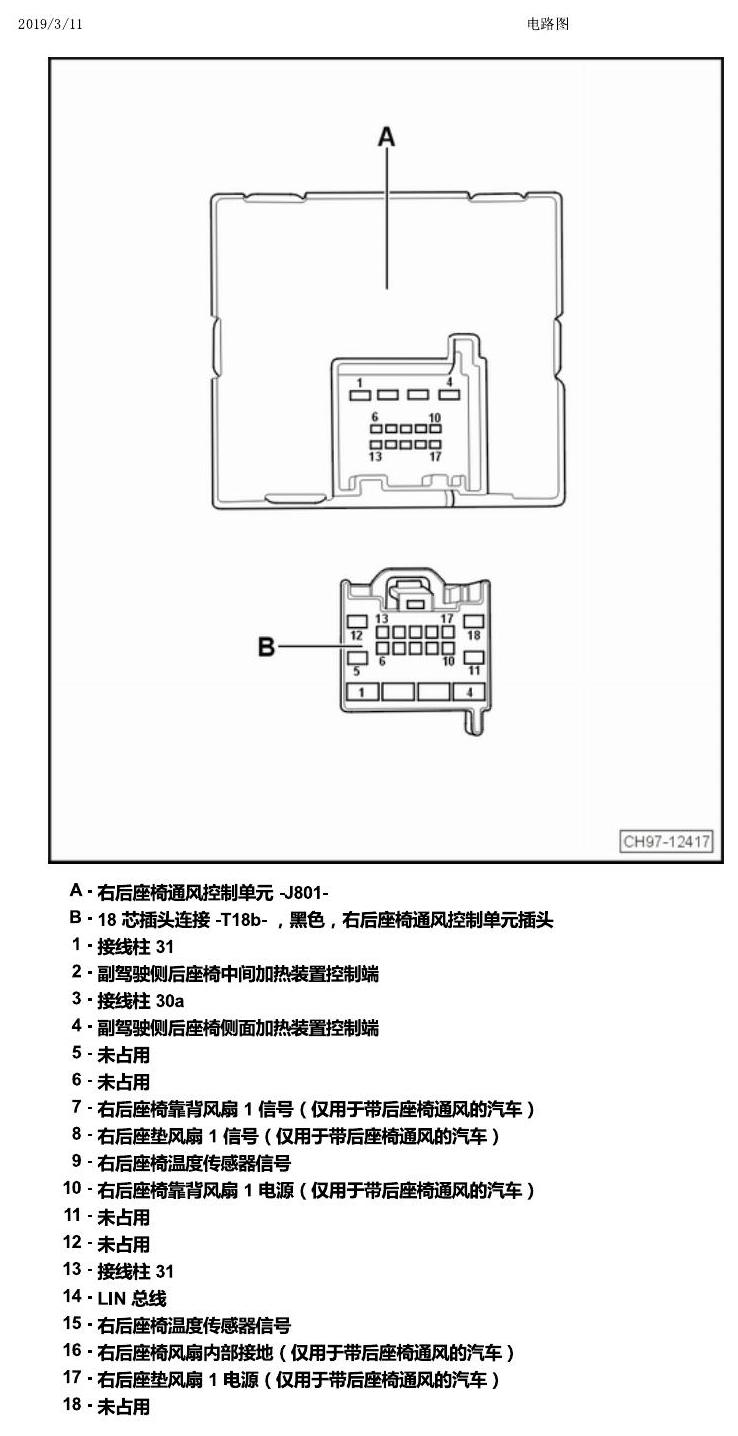

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第46页

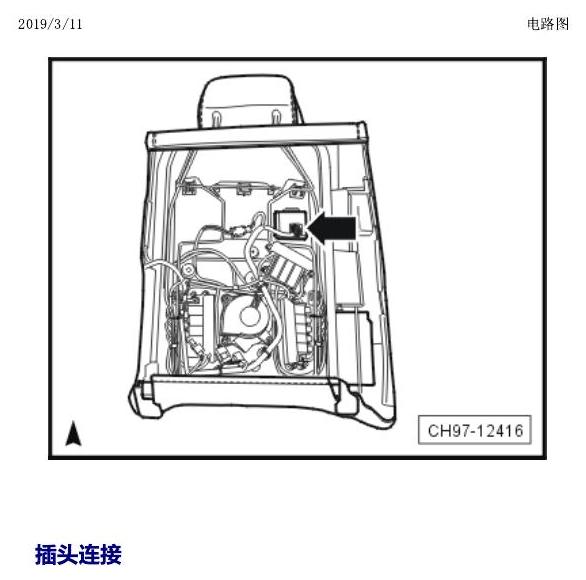

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第47页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第48页

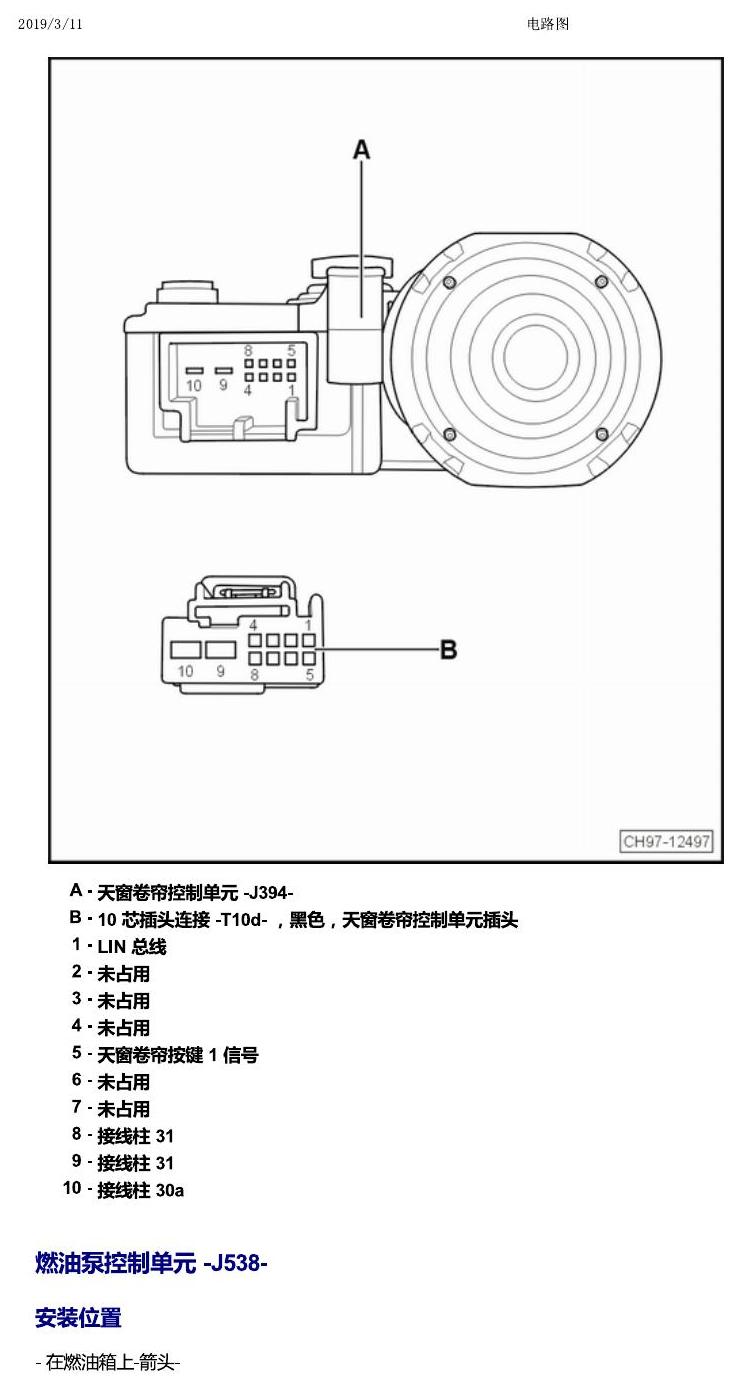

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第49页

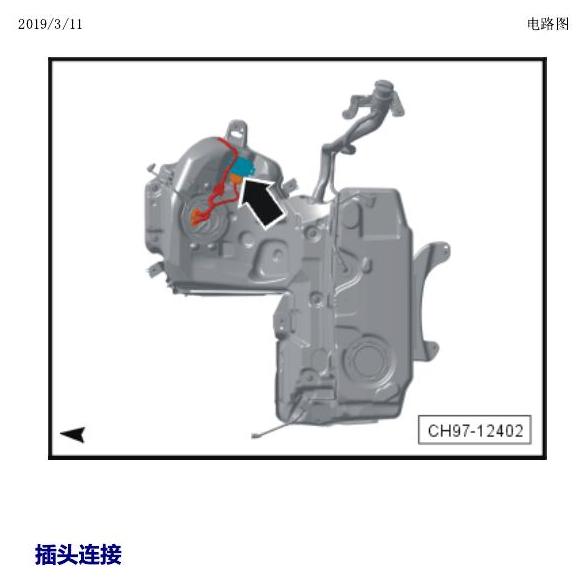

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第50页

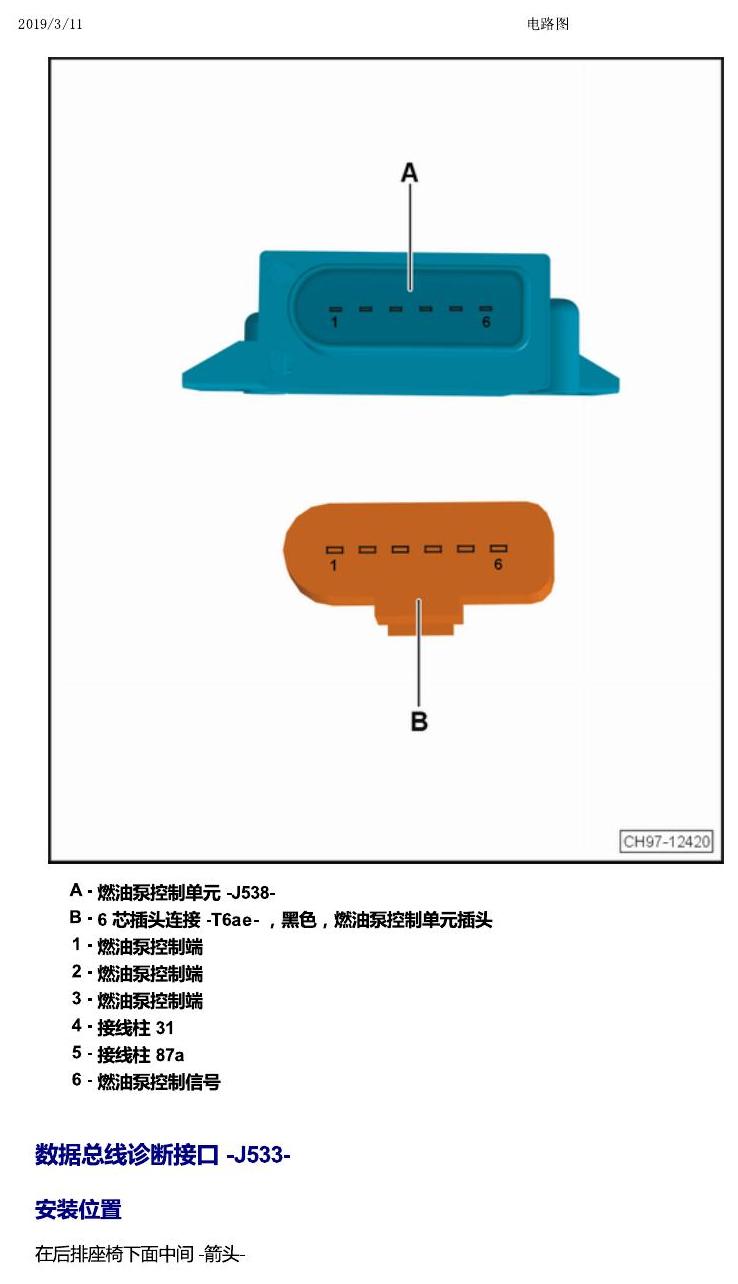

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第51页

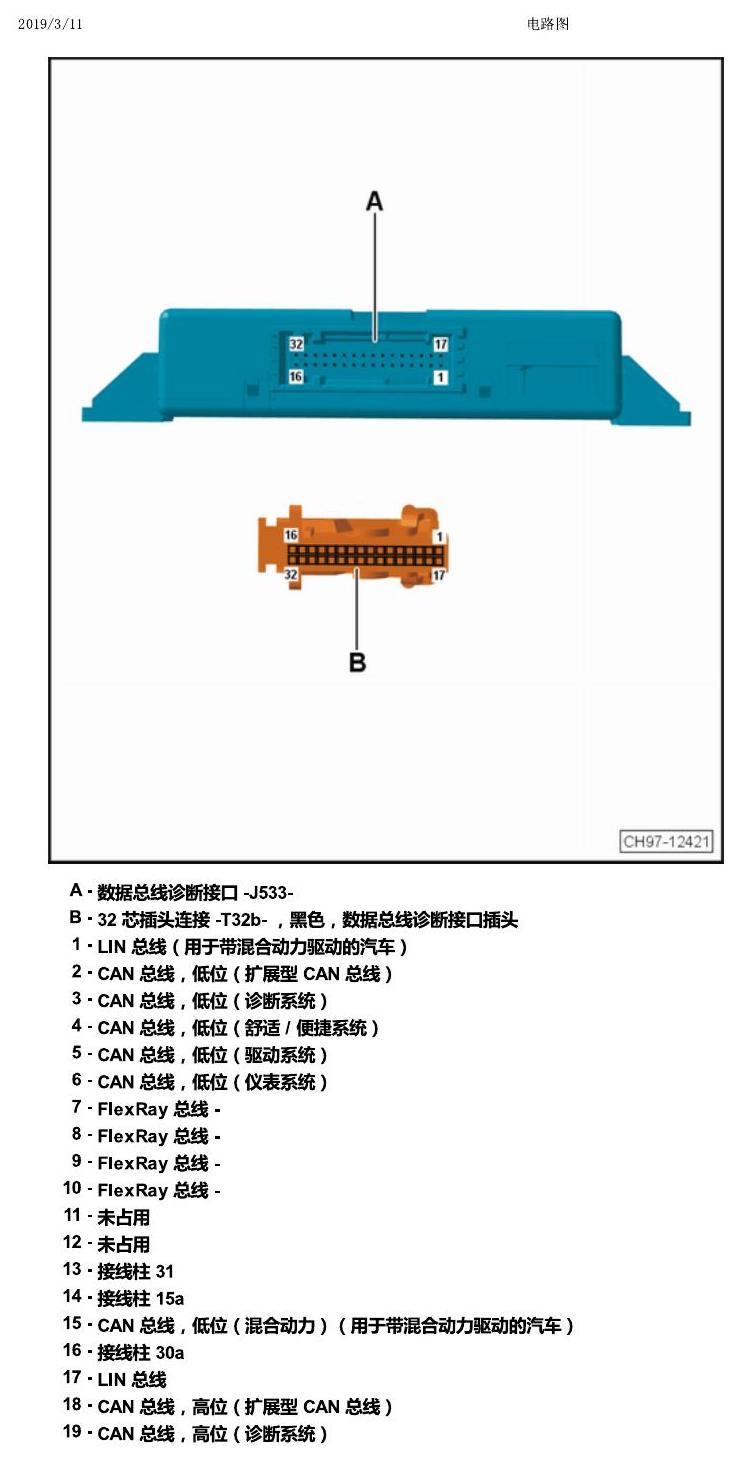

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第52页

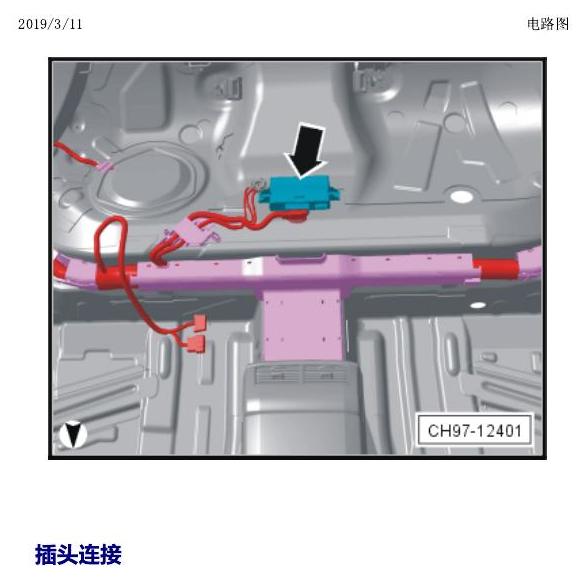

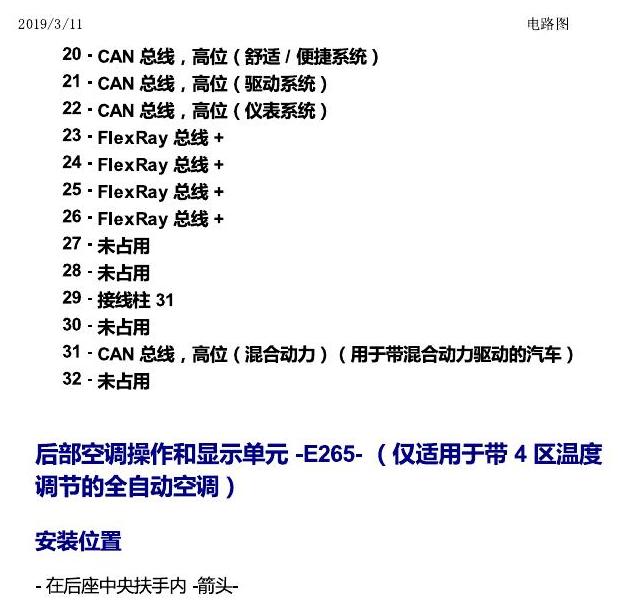

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第53页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第54页

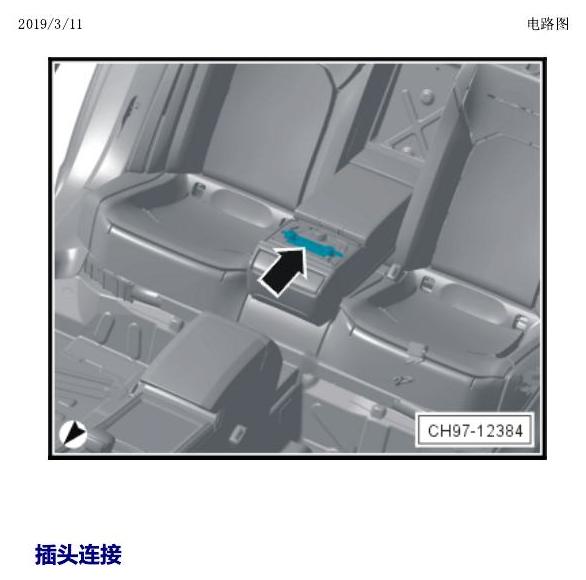

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第55页

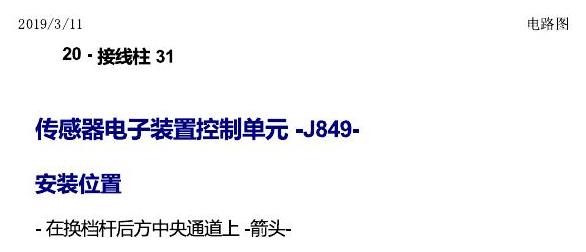

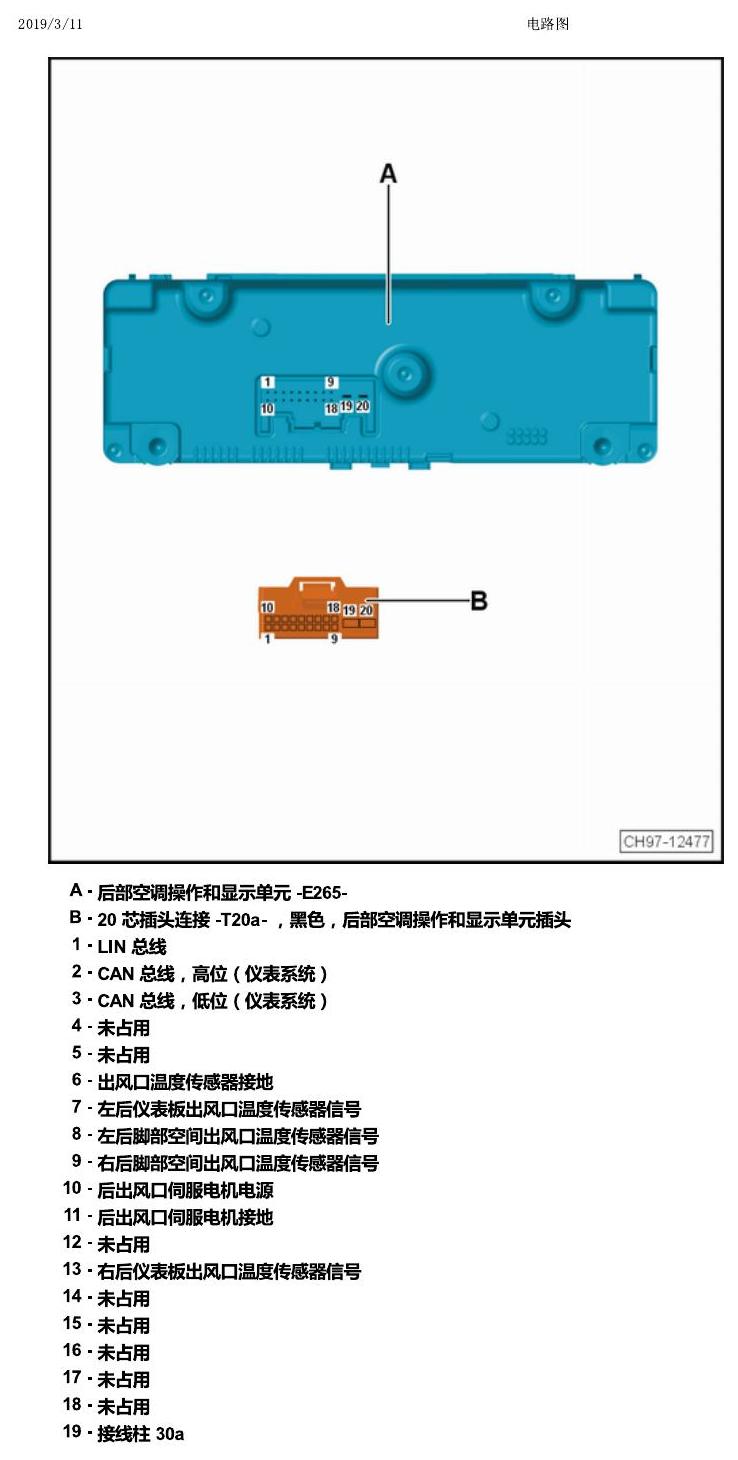

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第56页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第57页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第58页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第59页

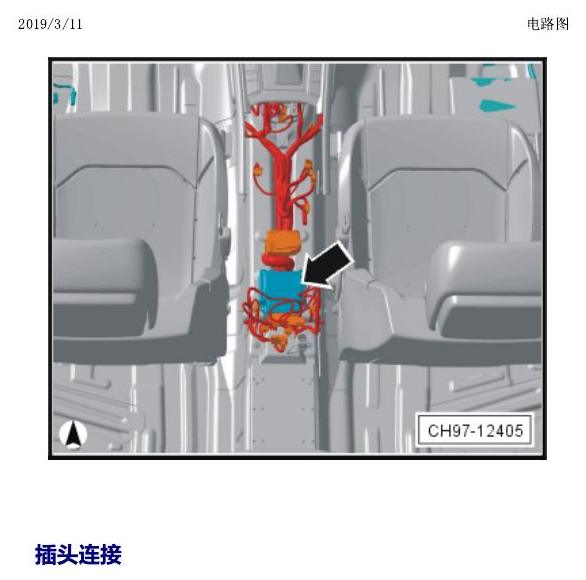

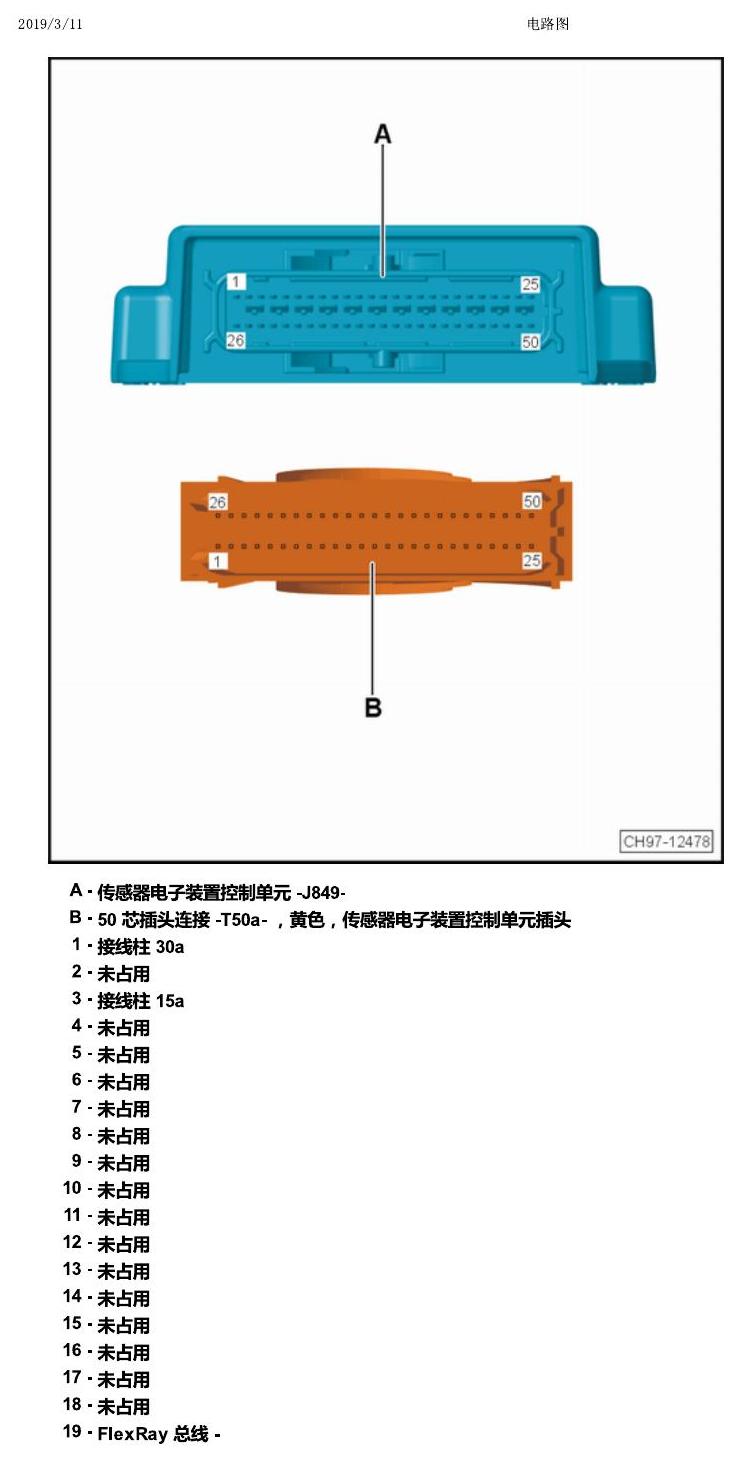

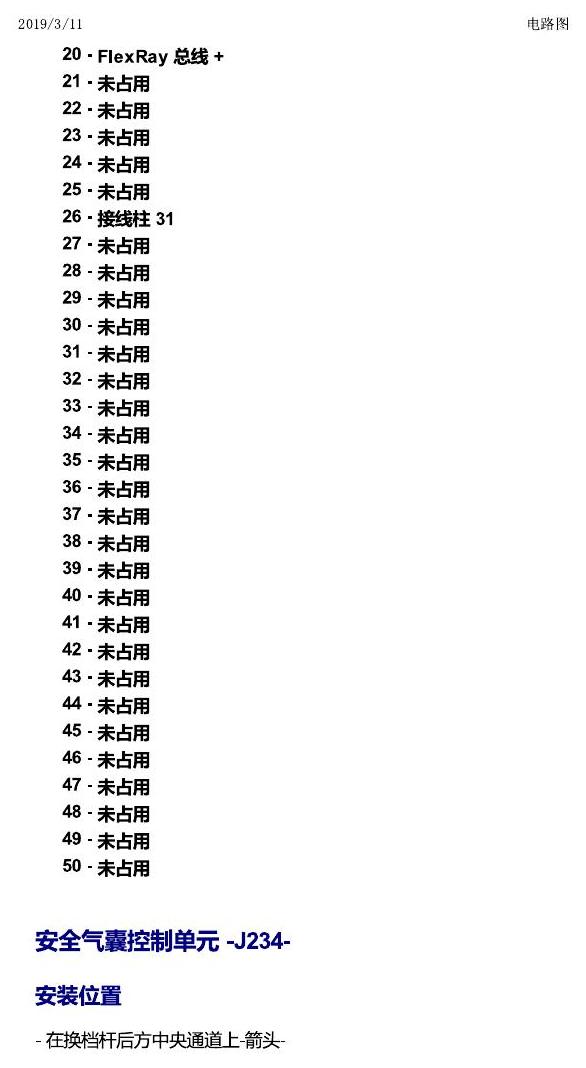

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第60页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第61页

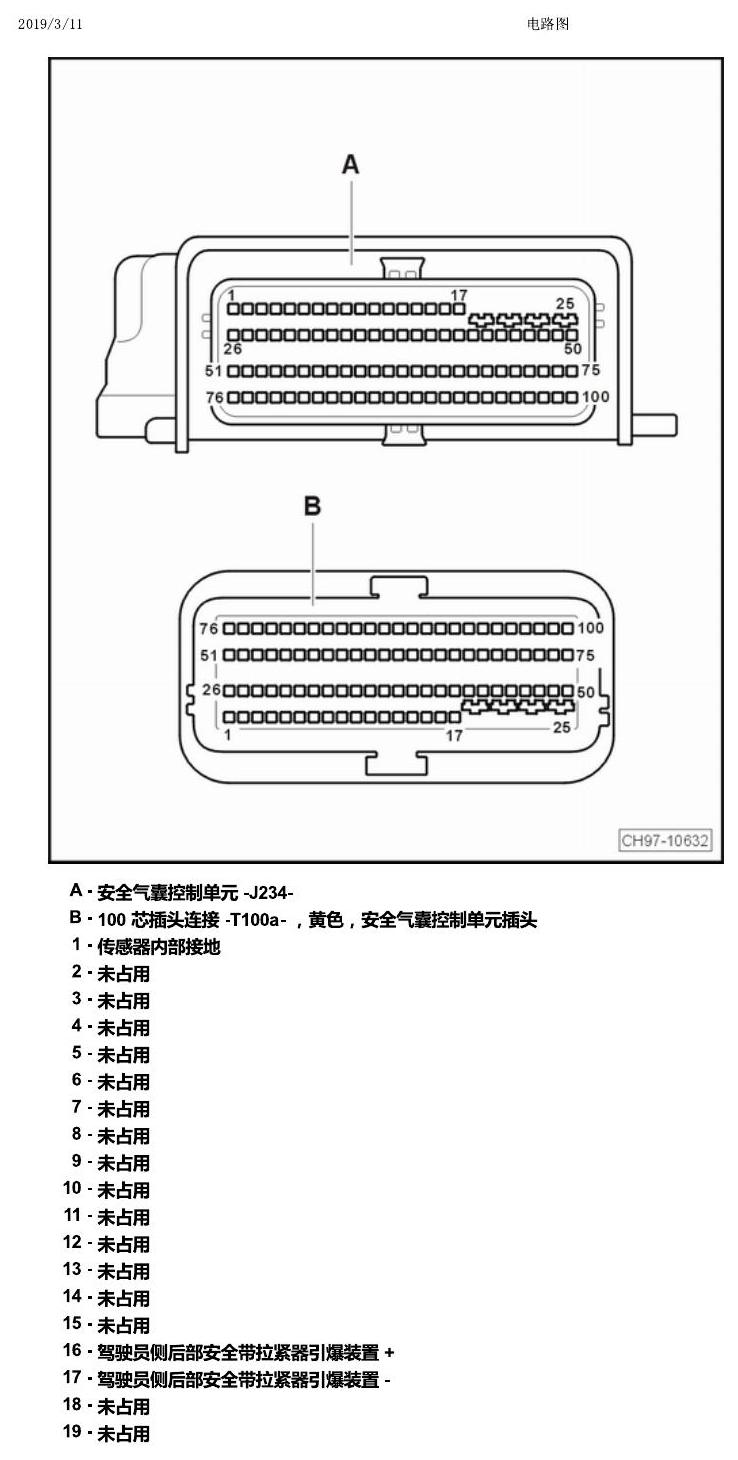

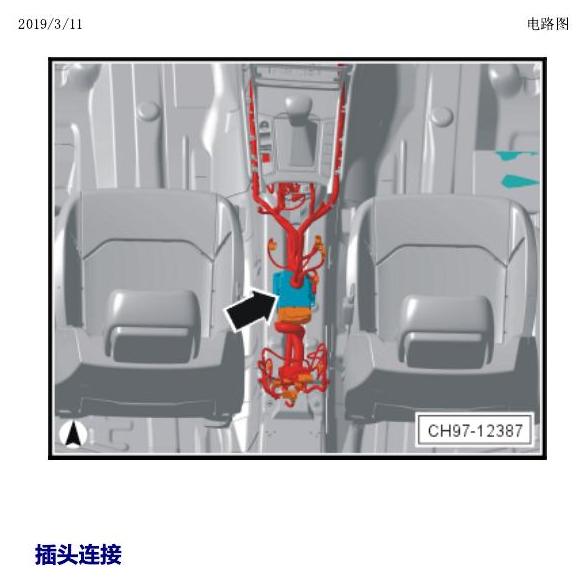

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第62页

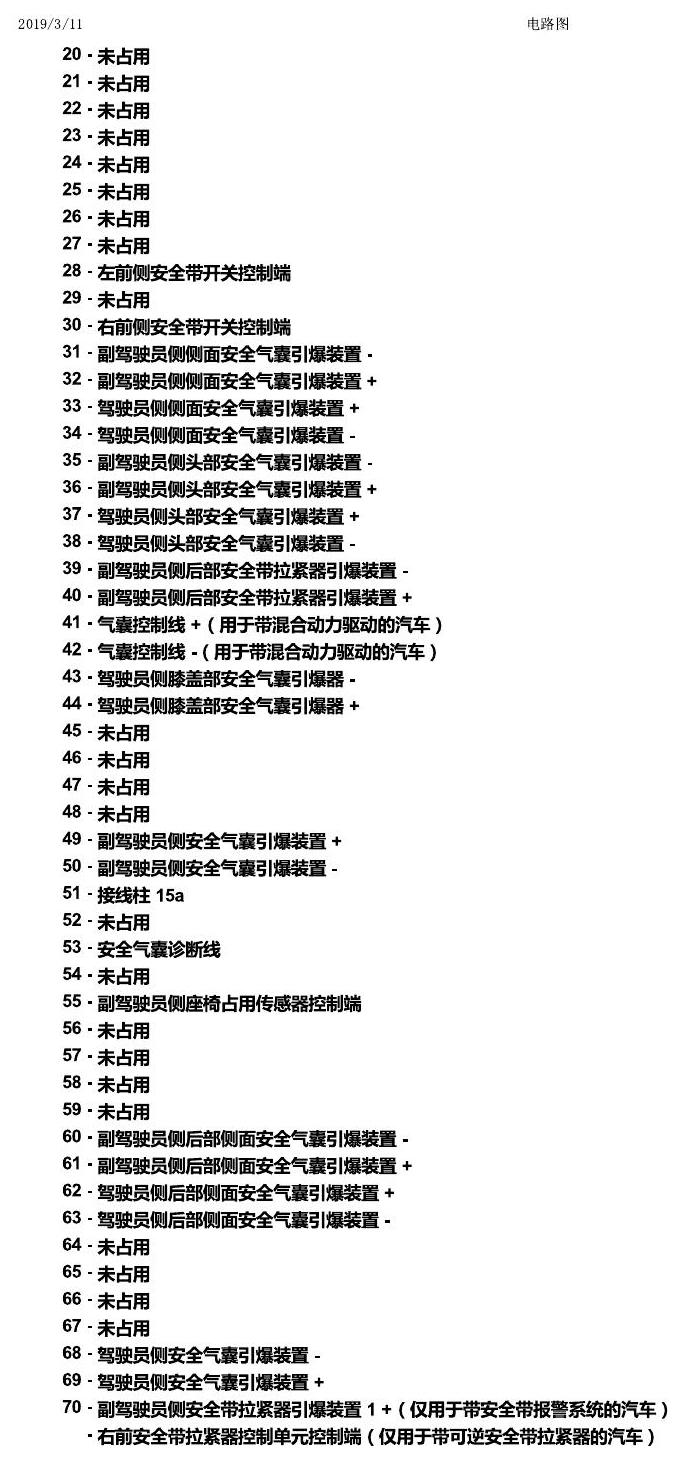

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第63页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第64页

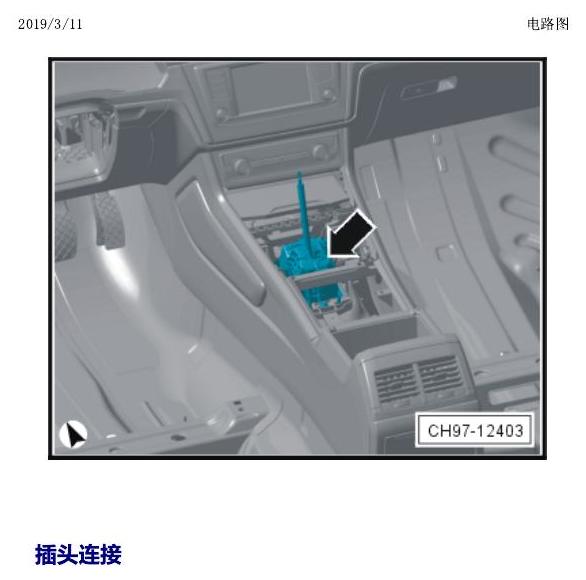

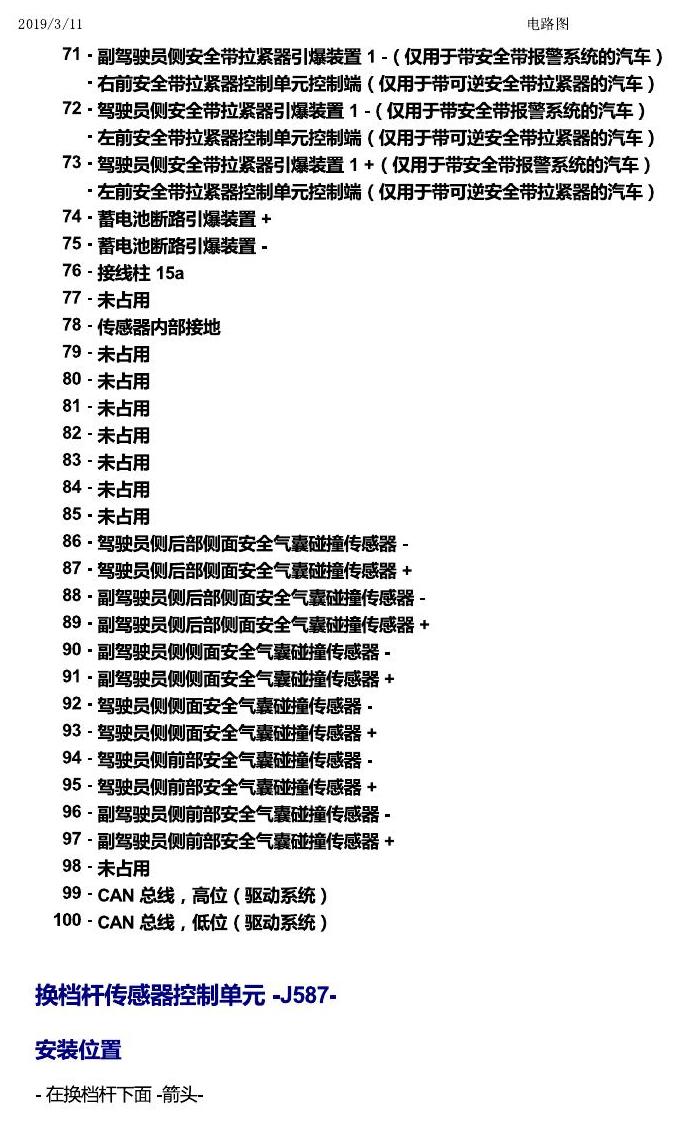

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第65页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第66页

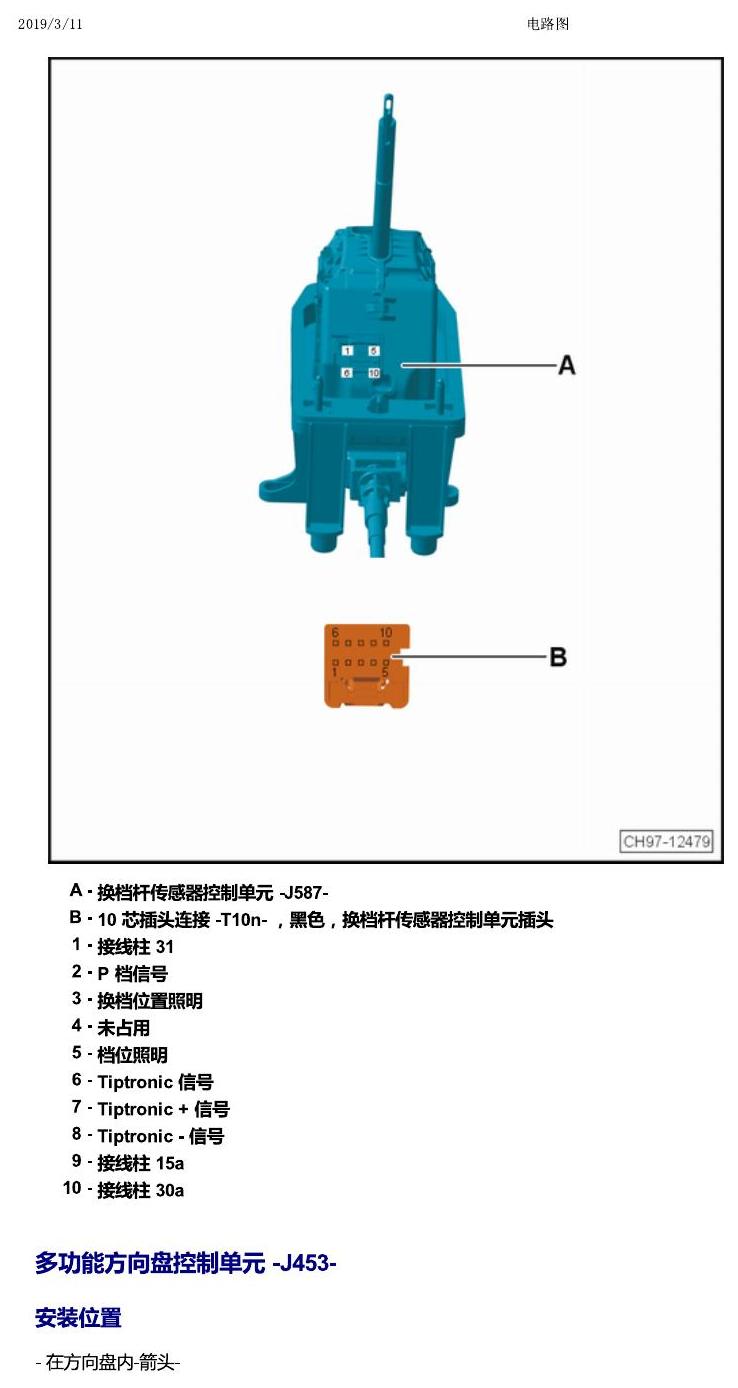

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第67页

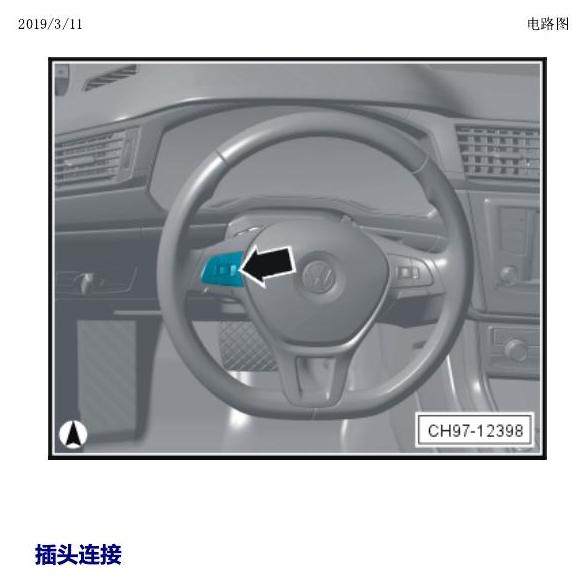

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第68页

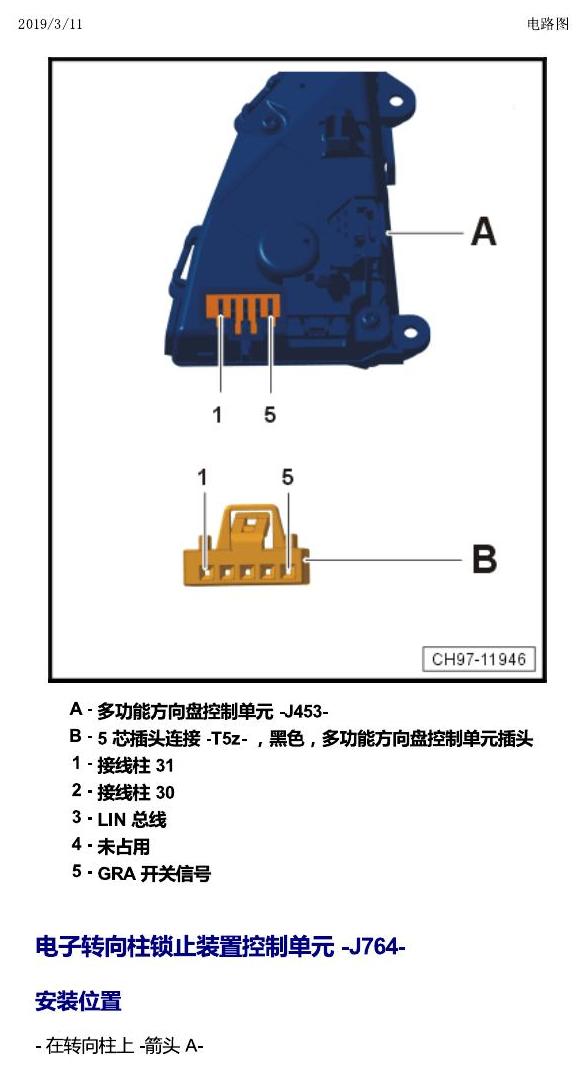

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第69页

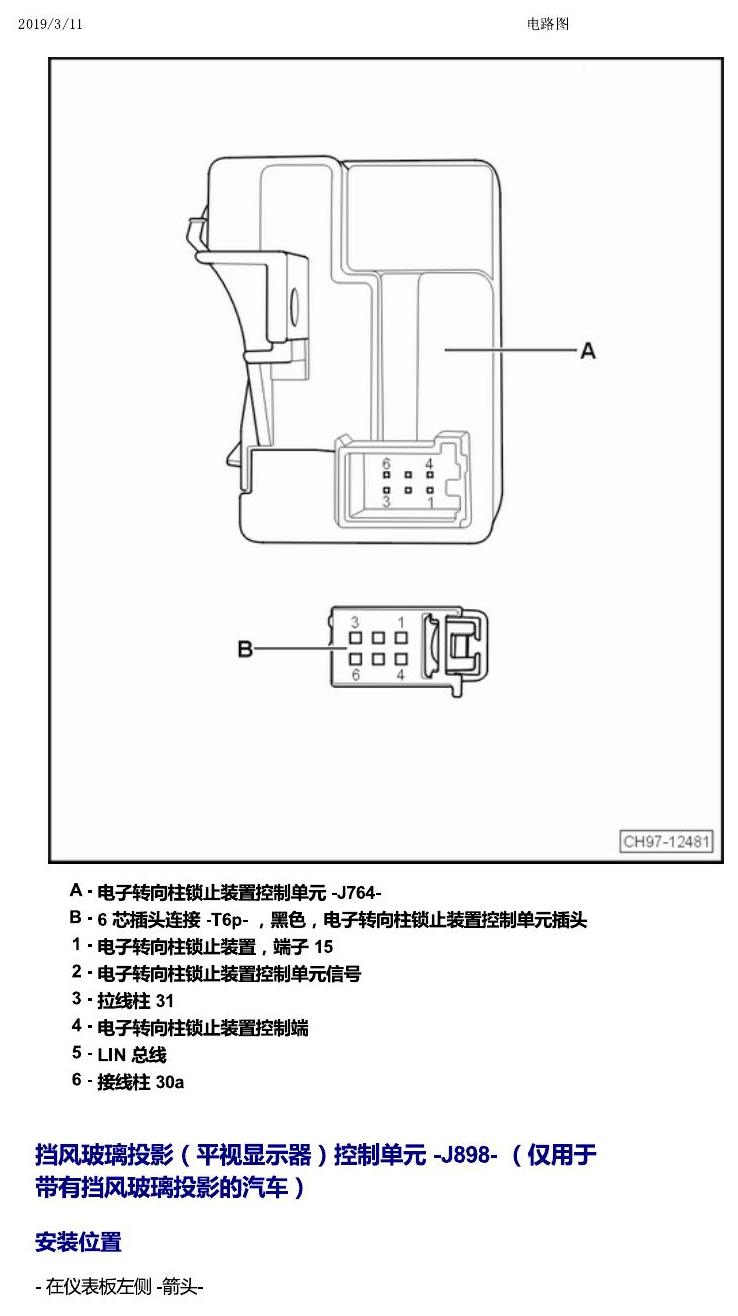

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第70页

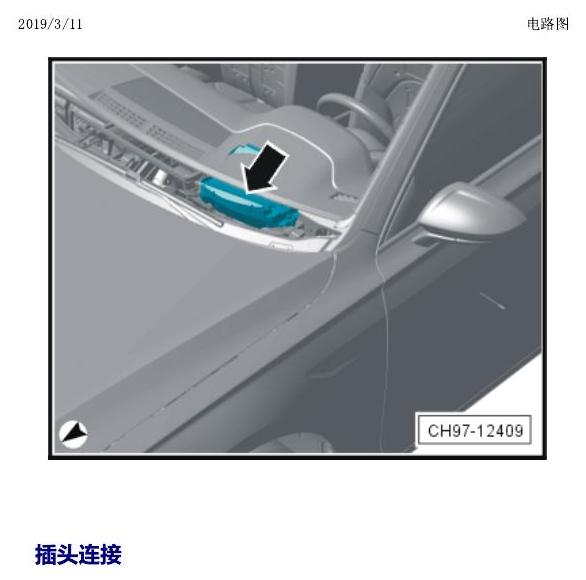

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第71页

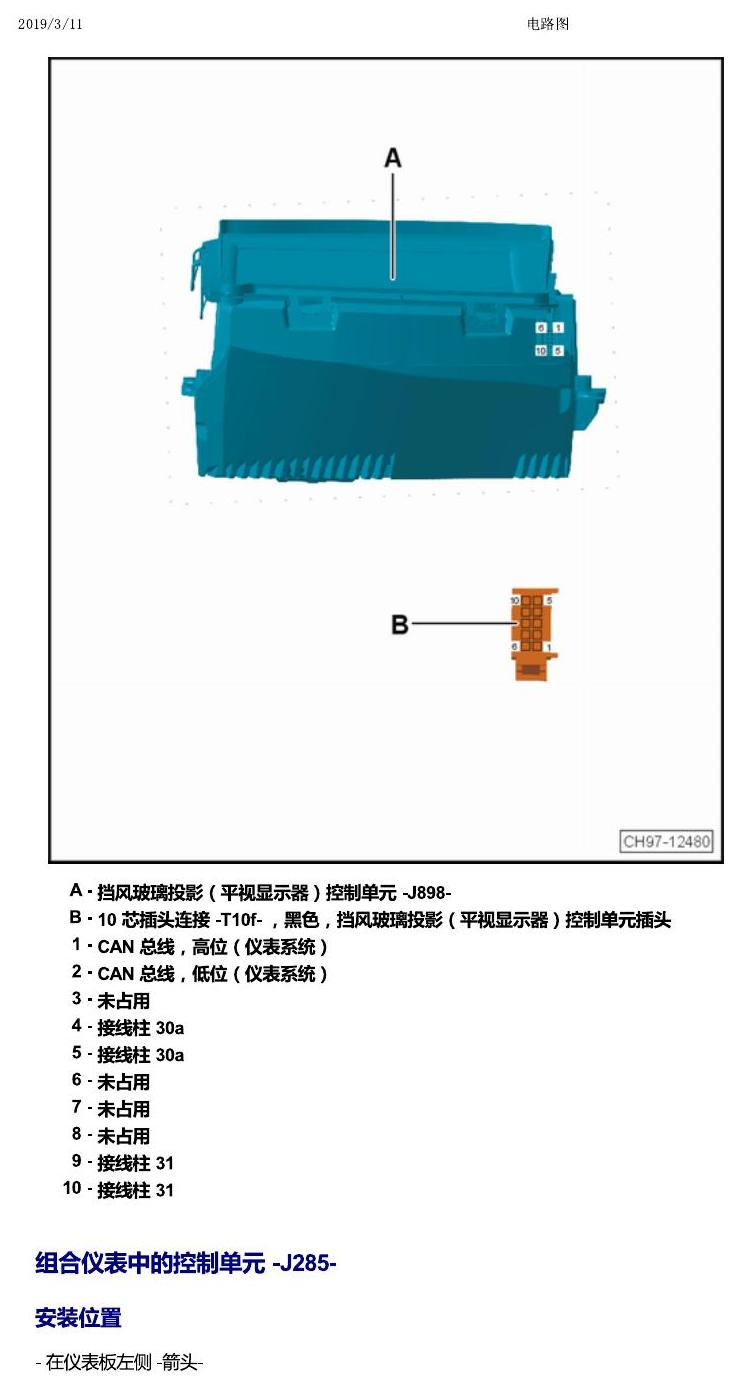

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第72页

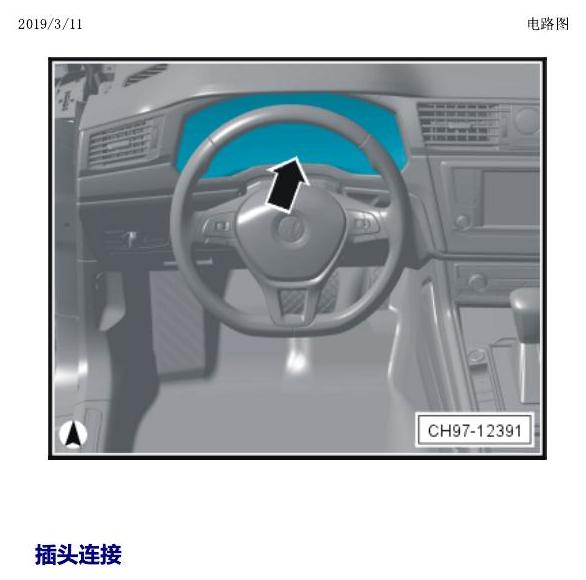

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第73页

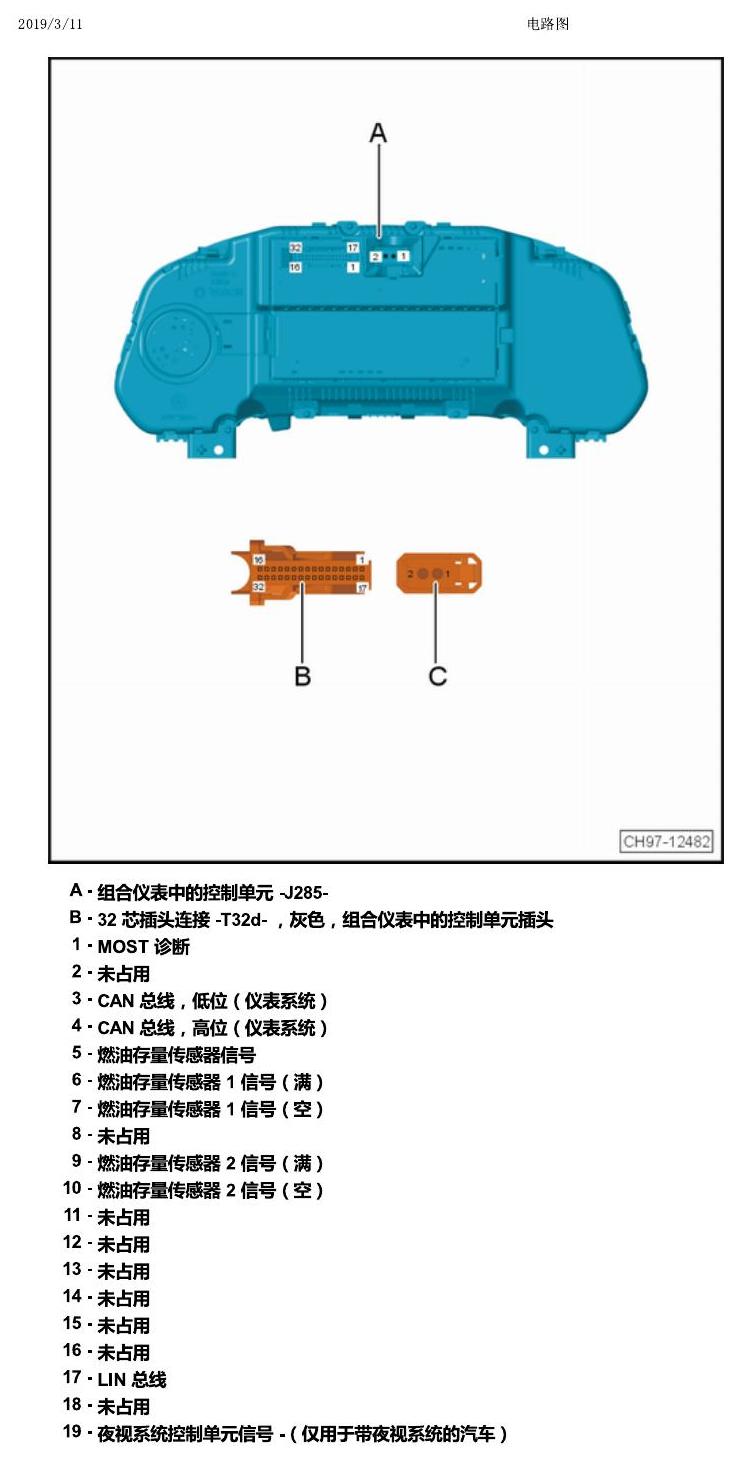

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第74页

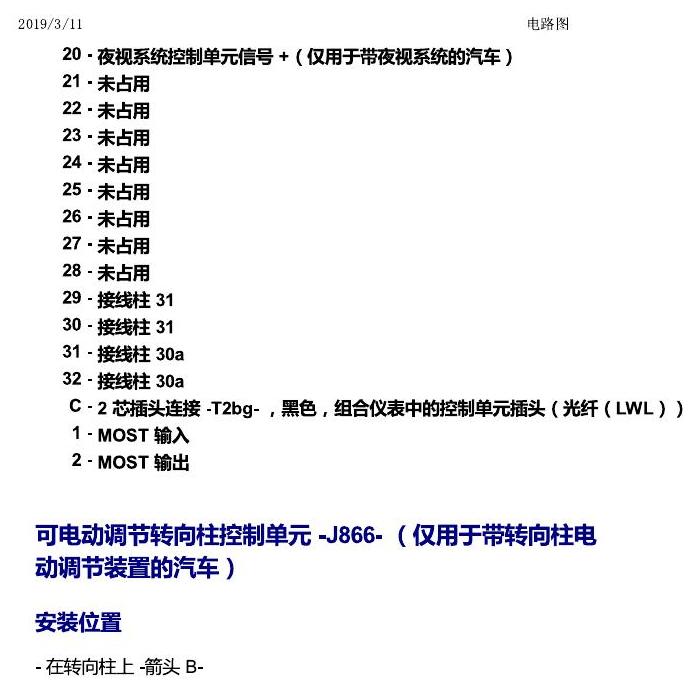

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第75页

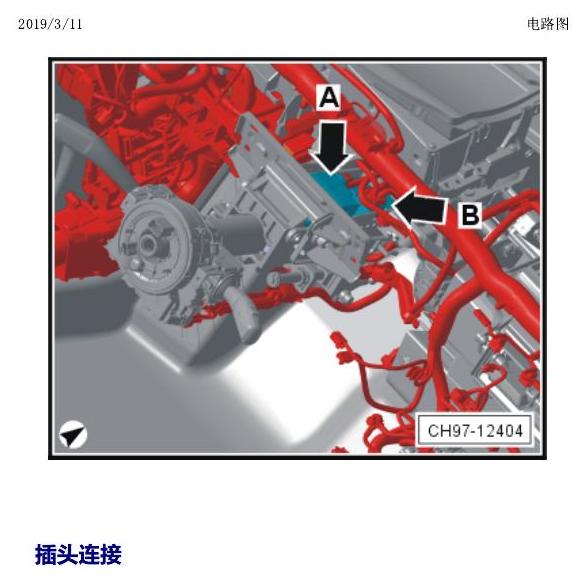

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第76页

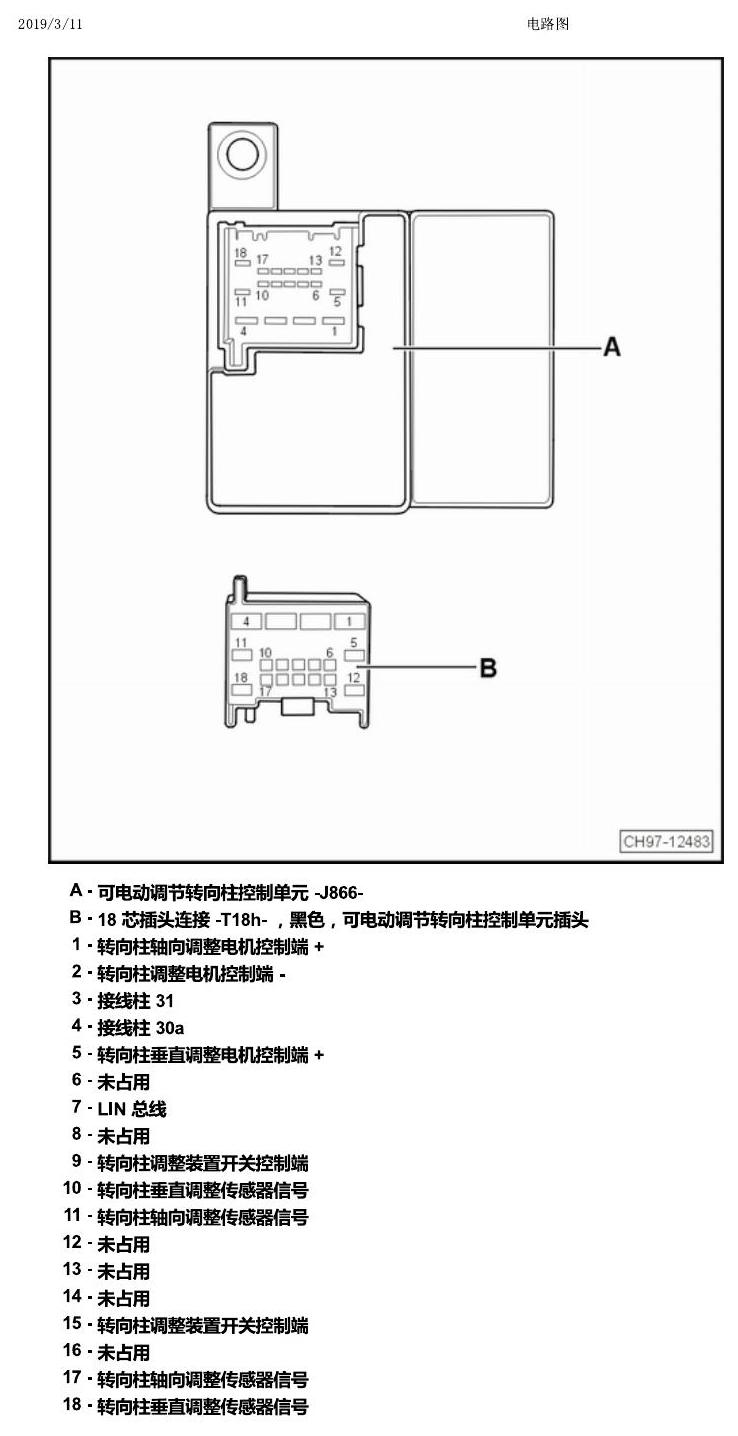

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第77页

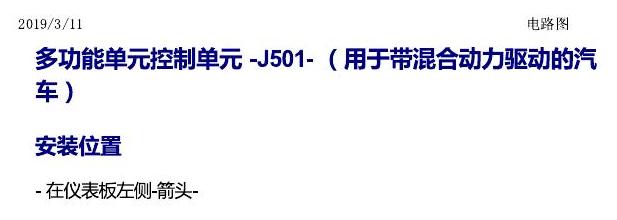

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第78页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第79页

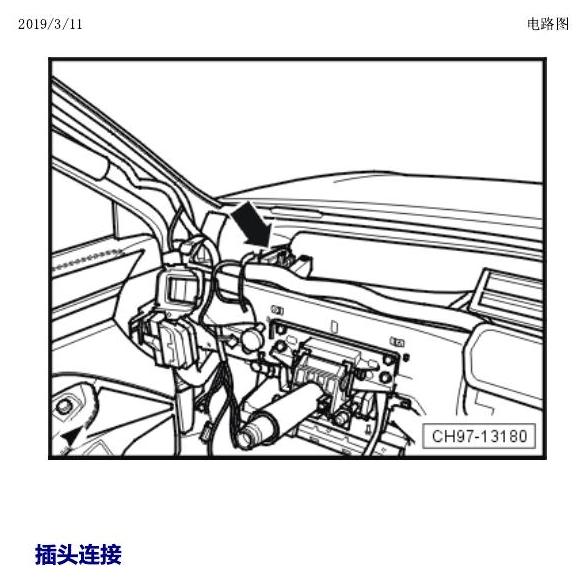

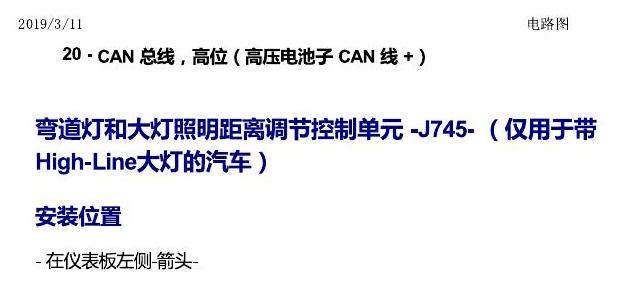

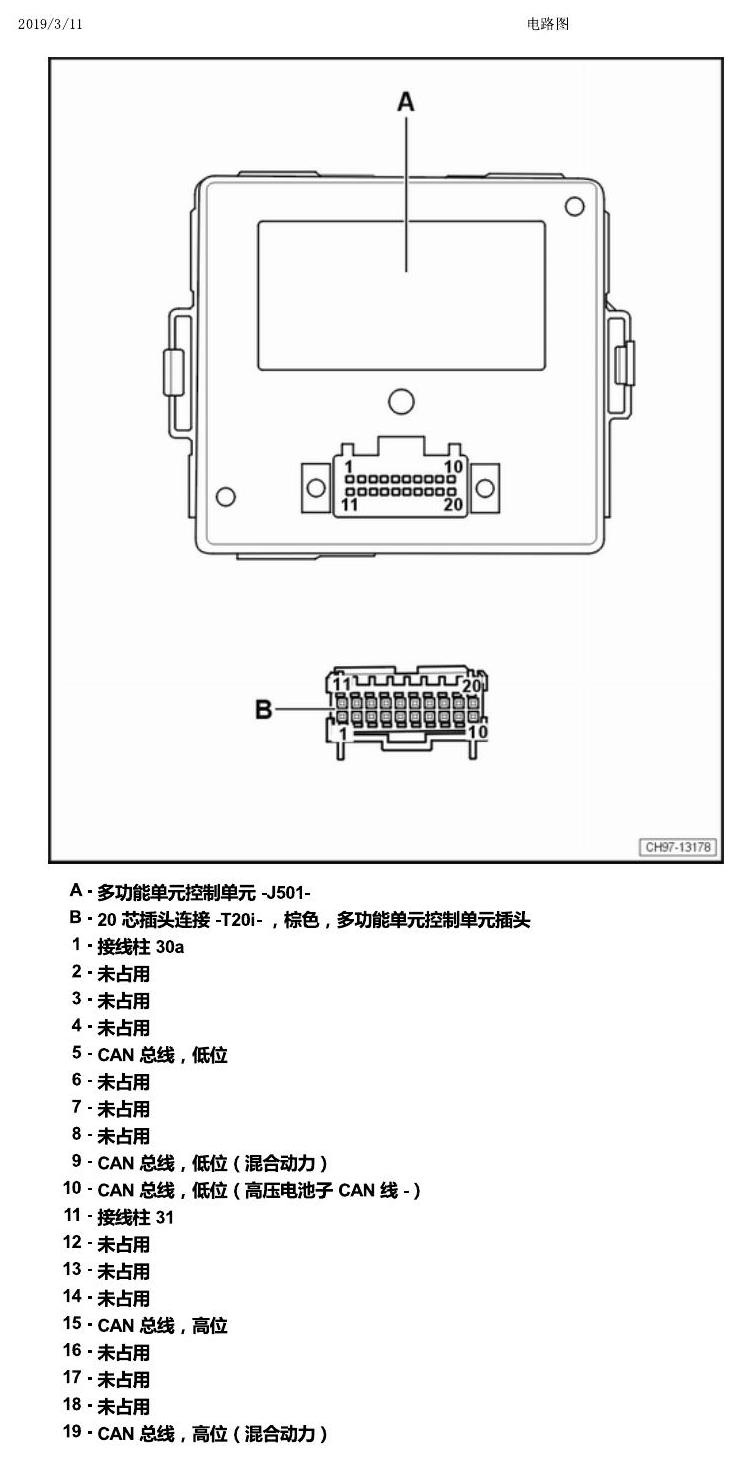

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第80页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第81页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第82页

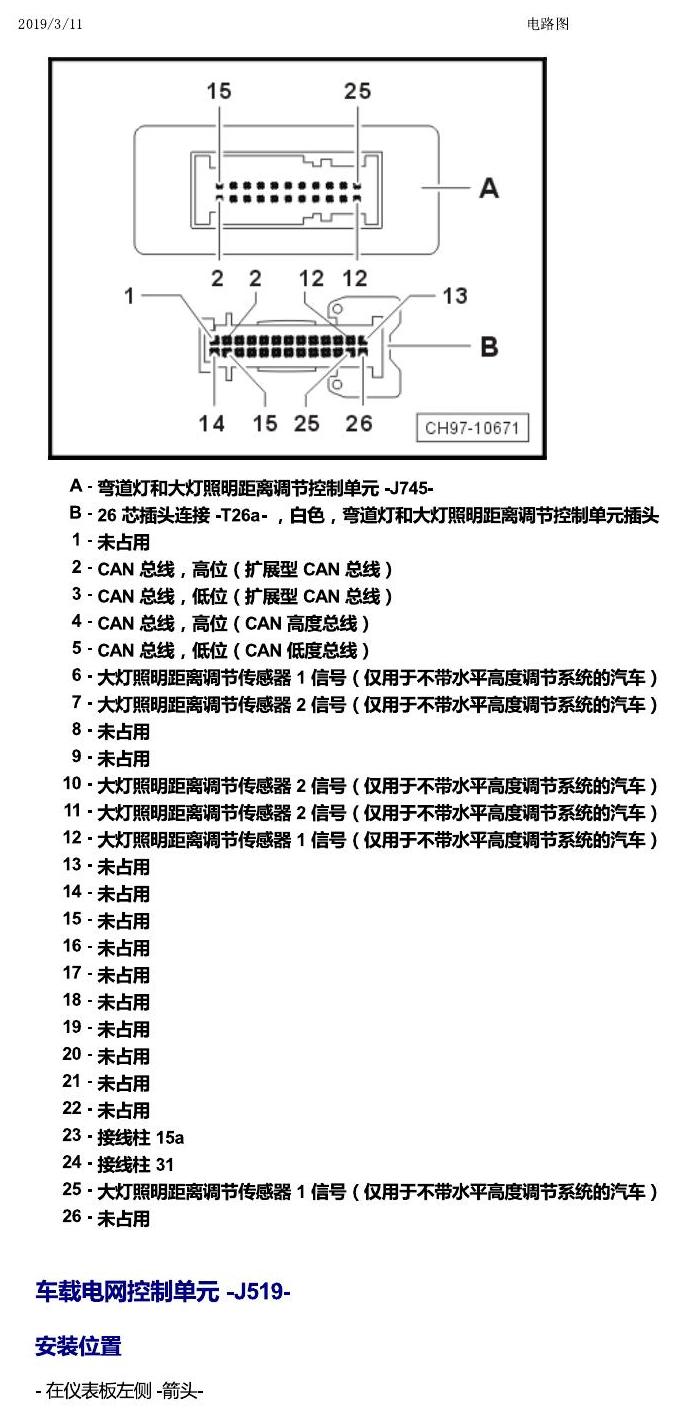

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第83页

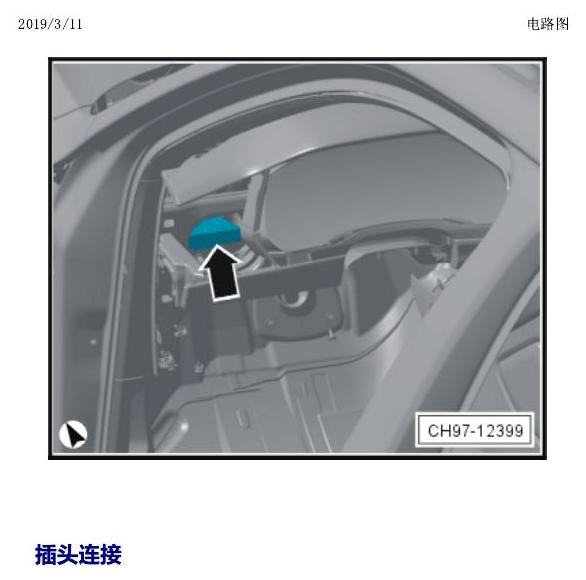

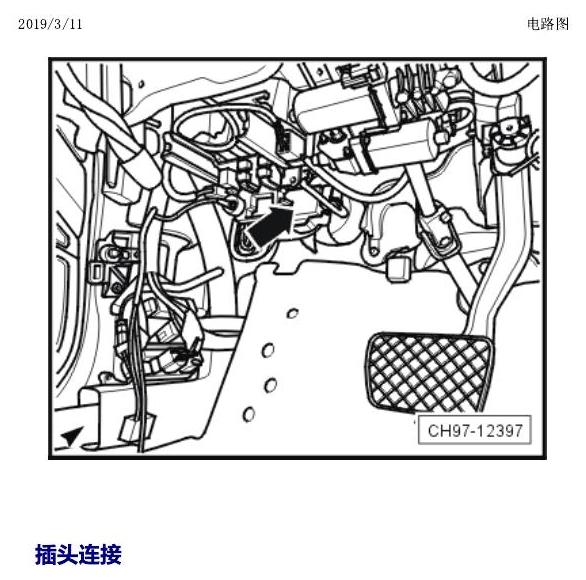

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第84页

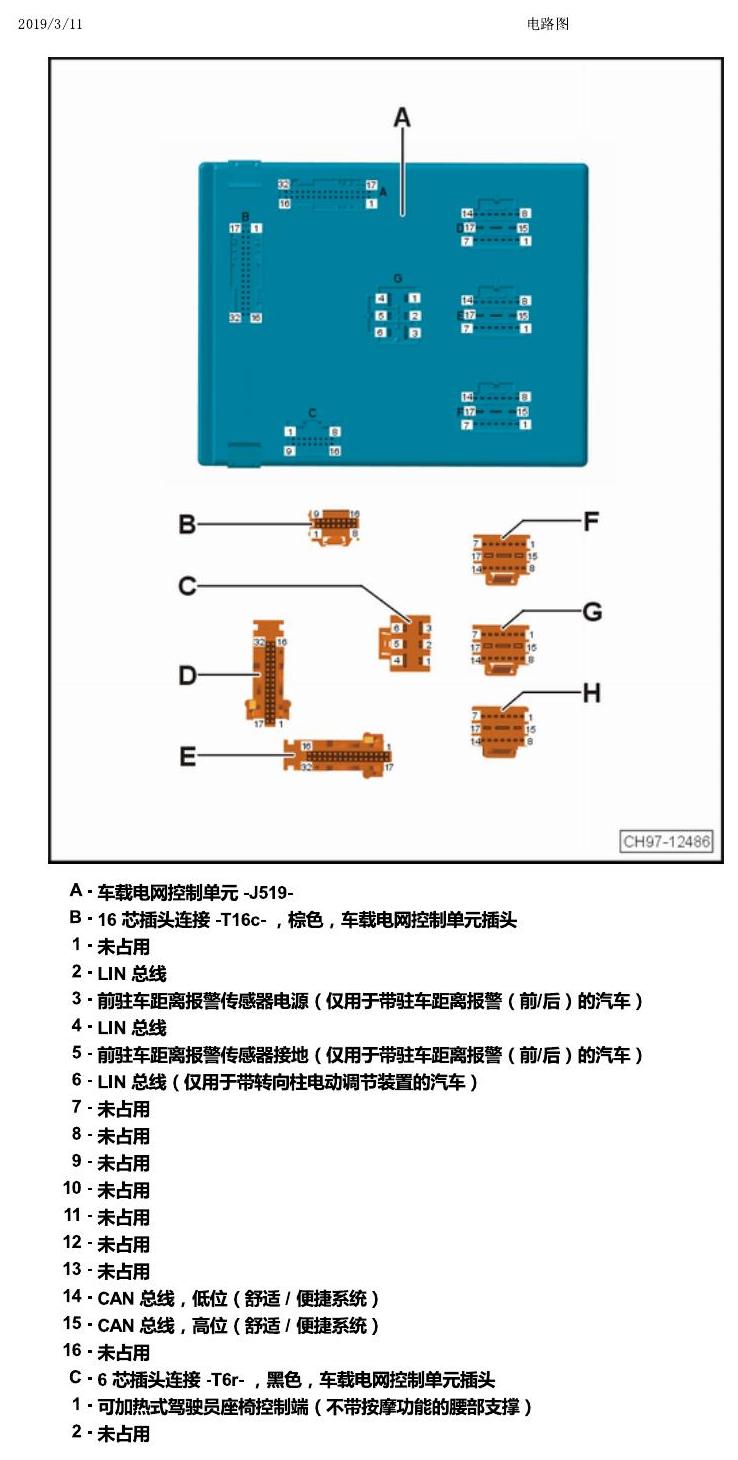

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第85页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第86页

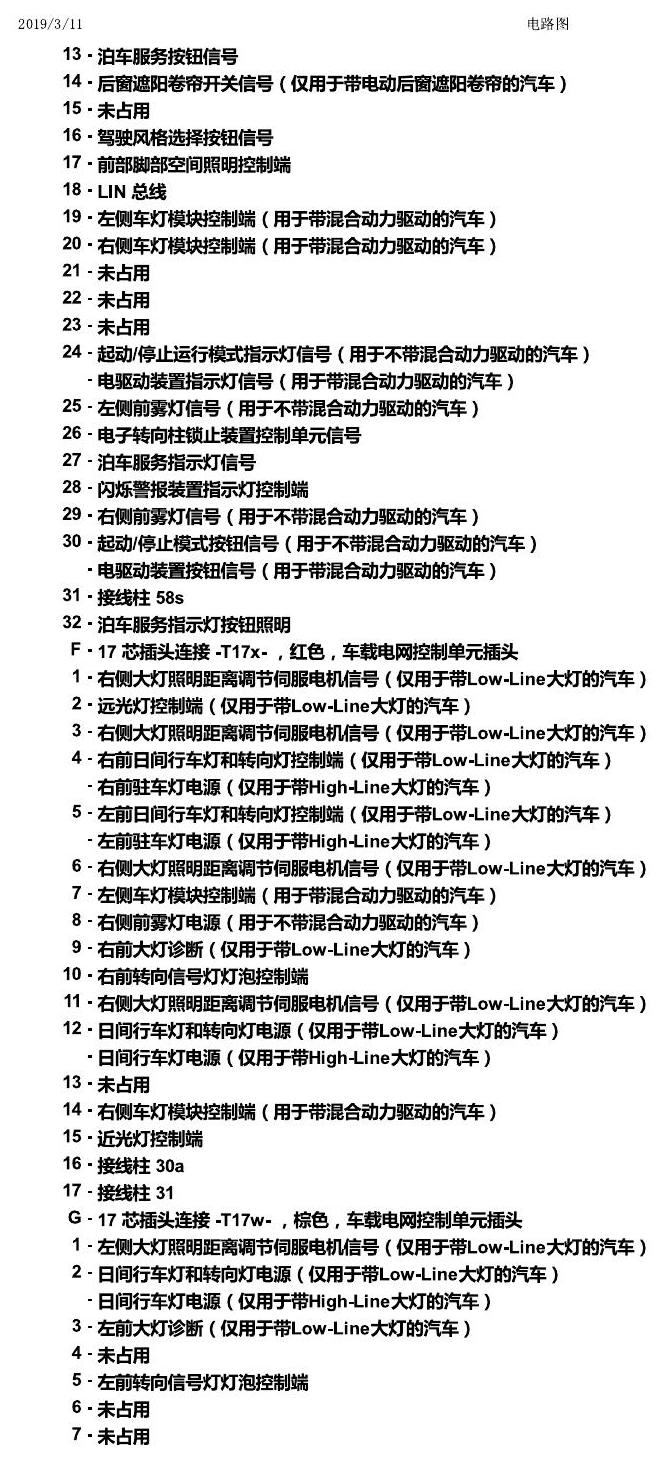

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第87页

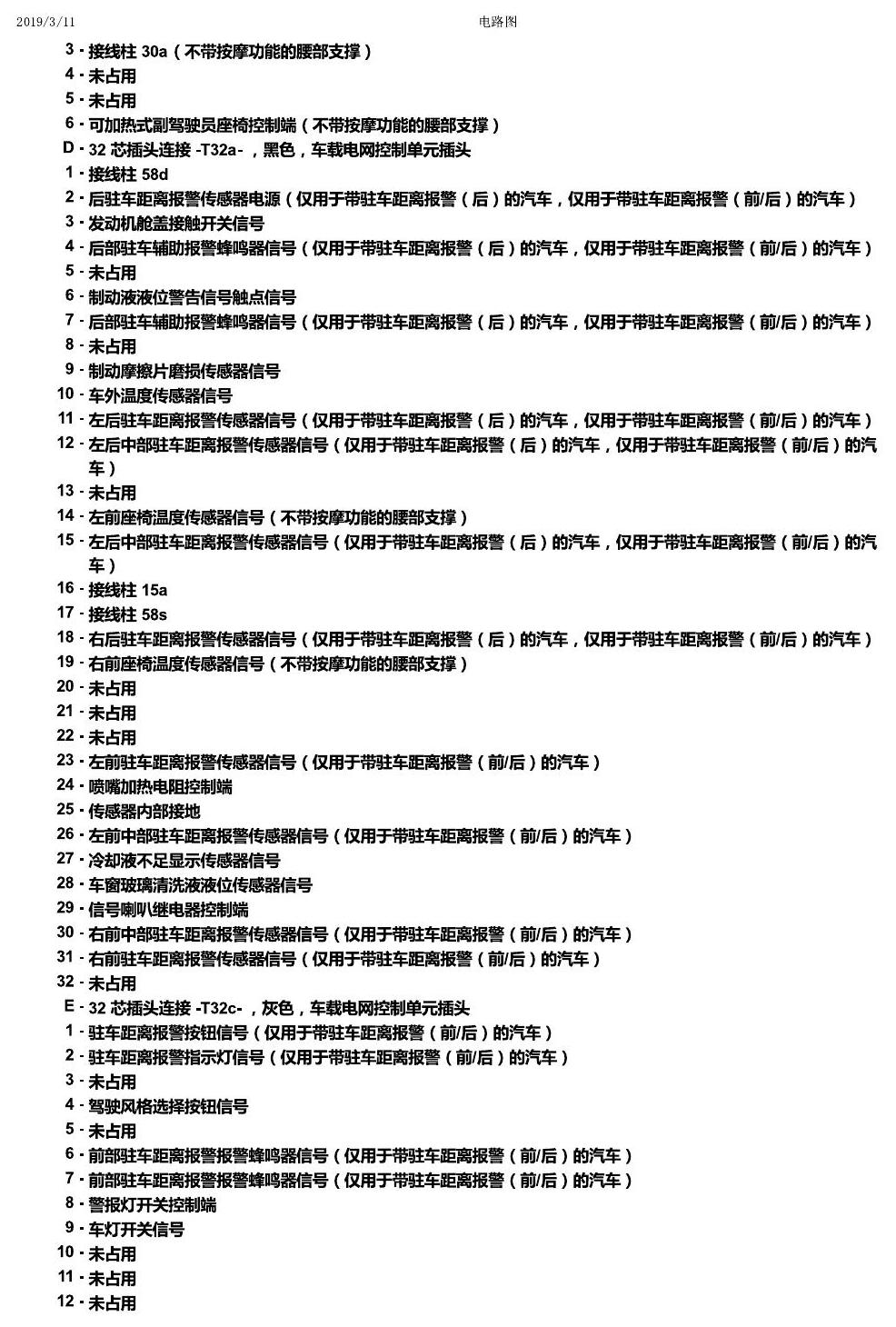

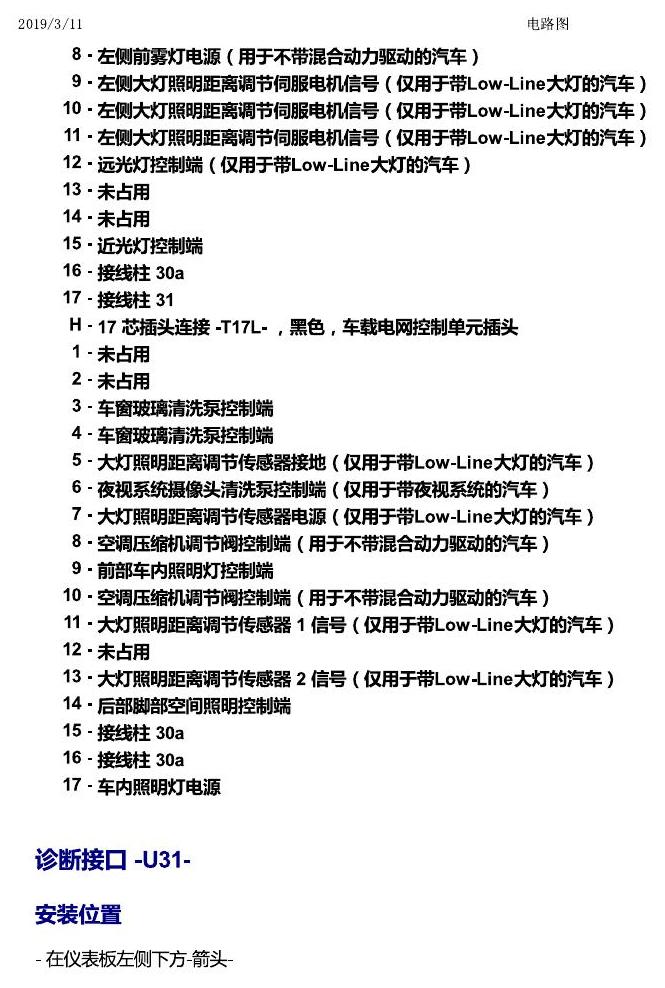

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第88页

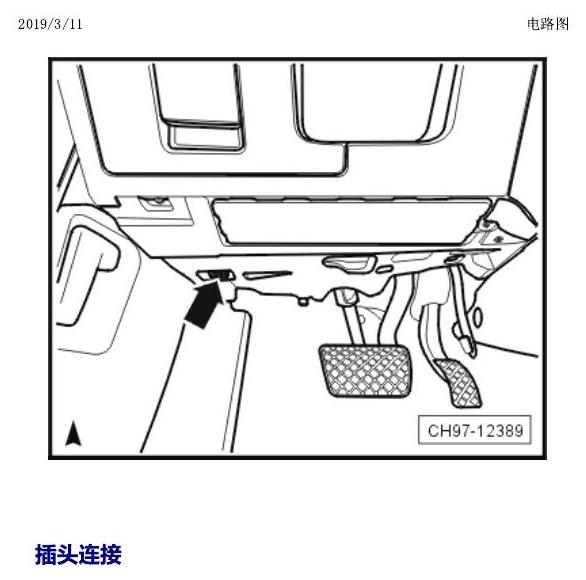

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第89页

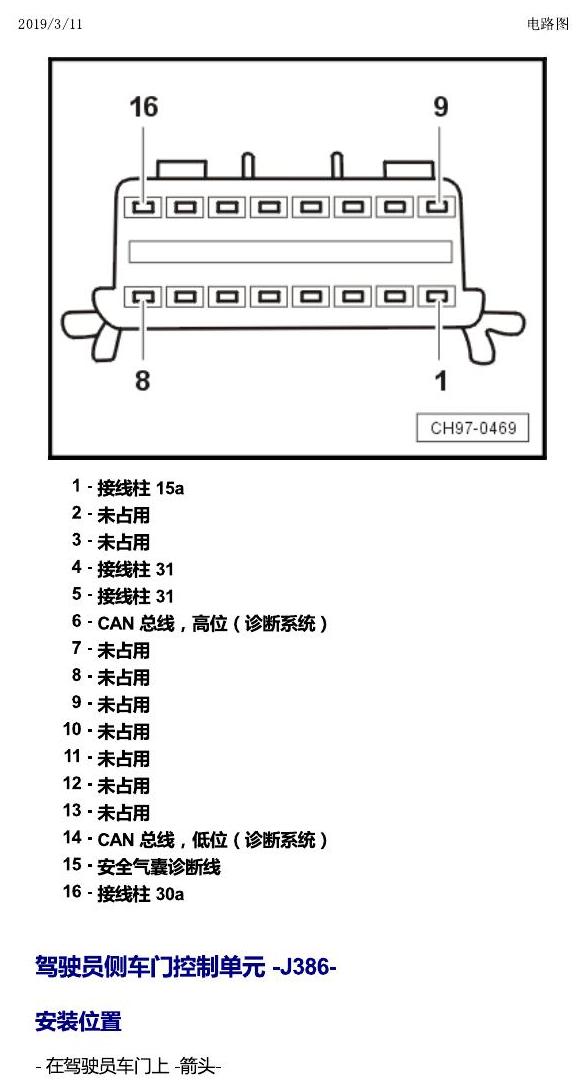

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第90页

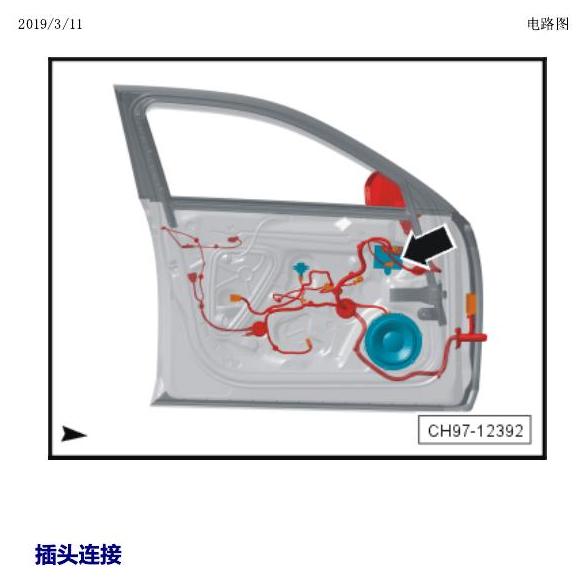

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第91页

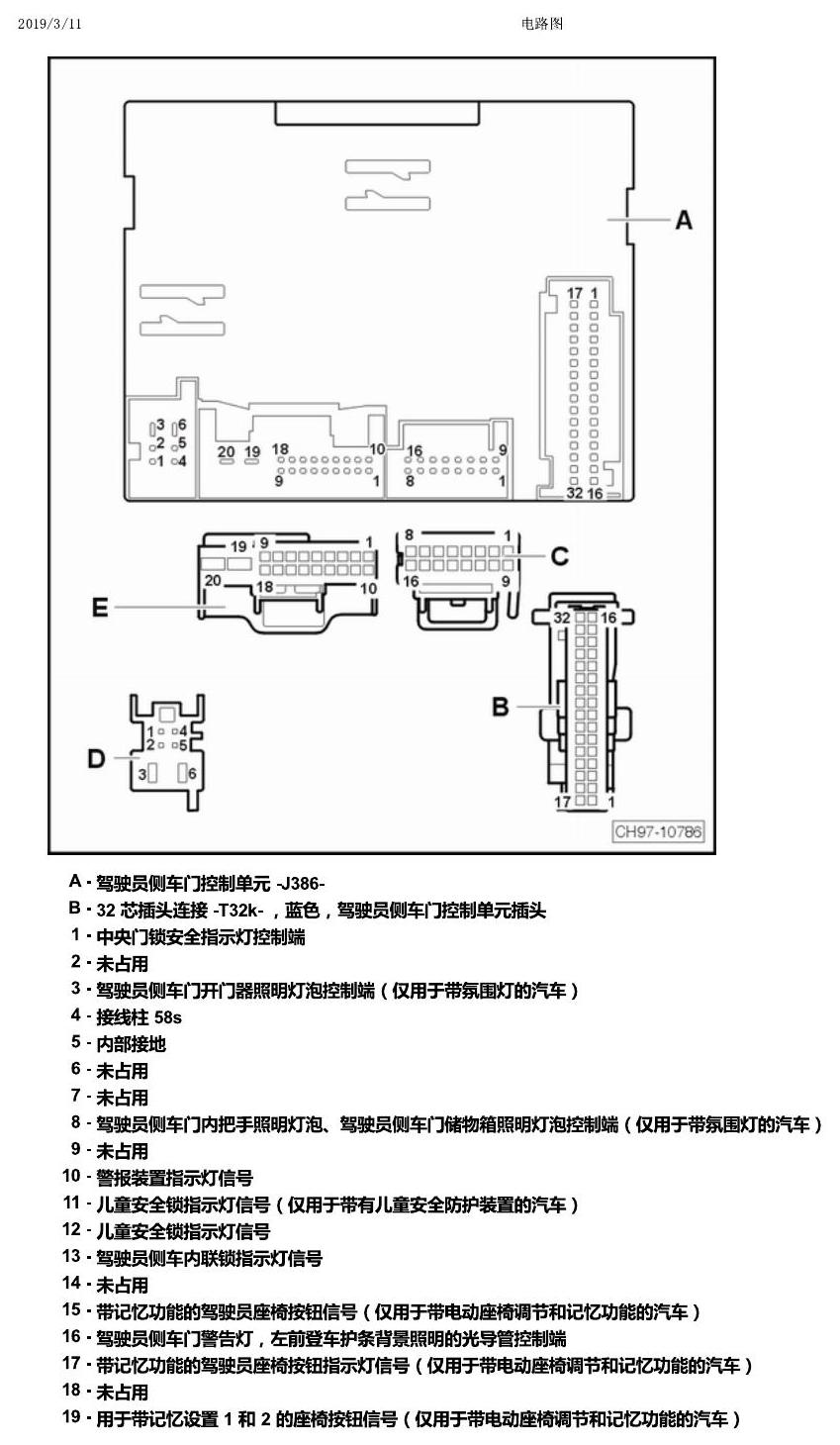

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第92页

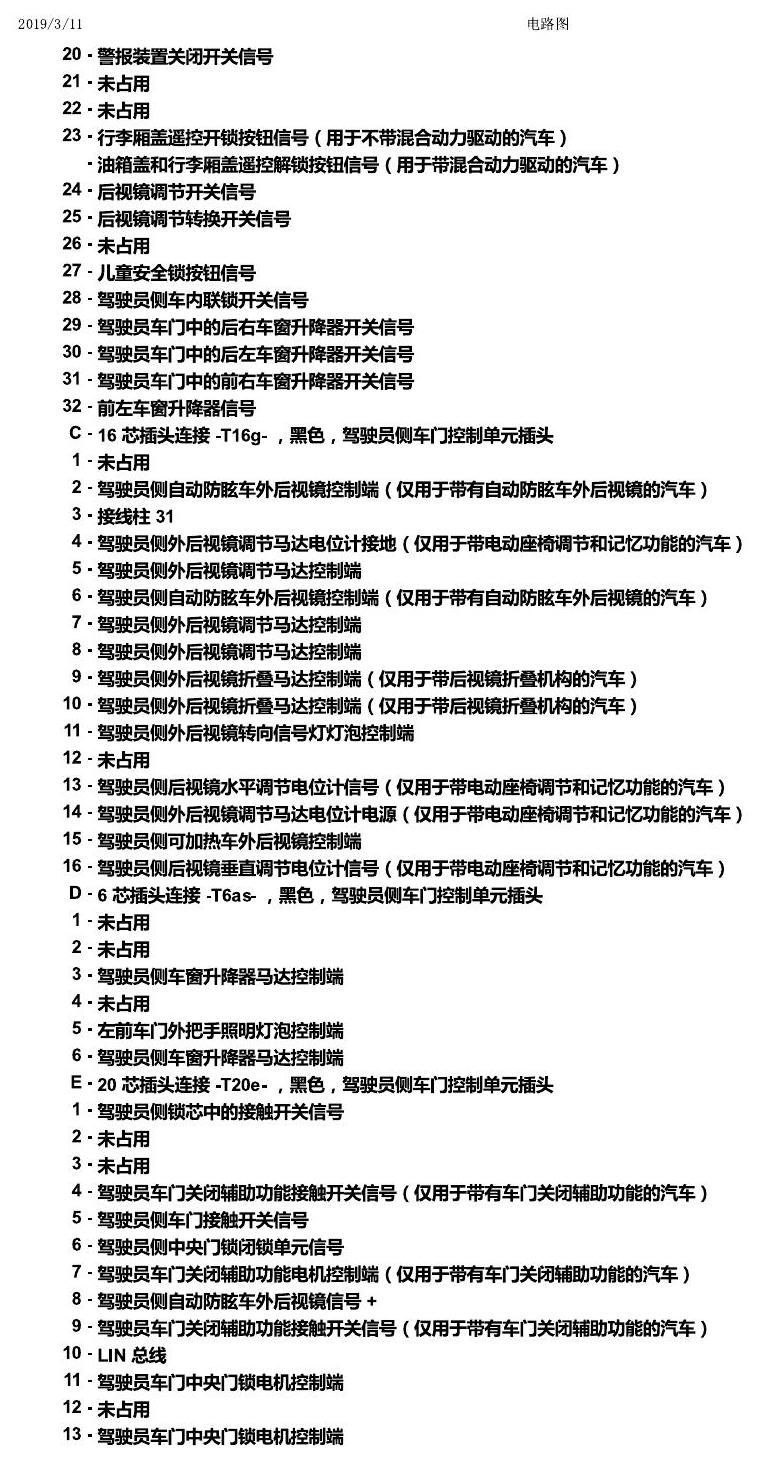

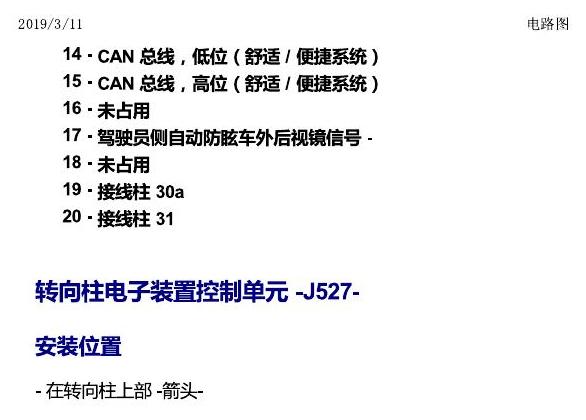

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第93页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第94页

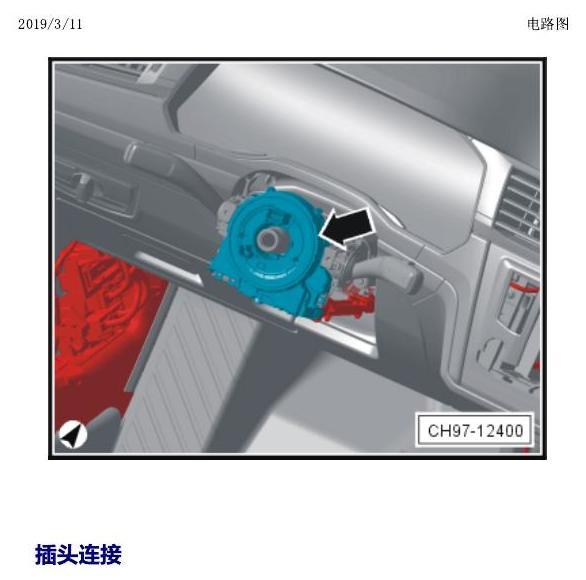

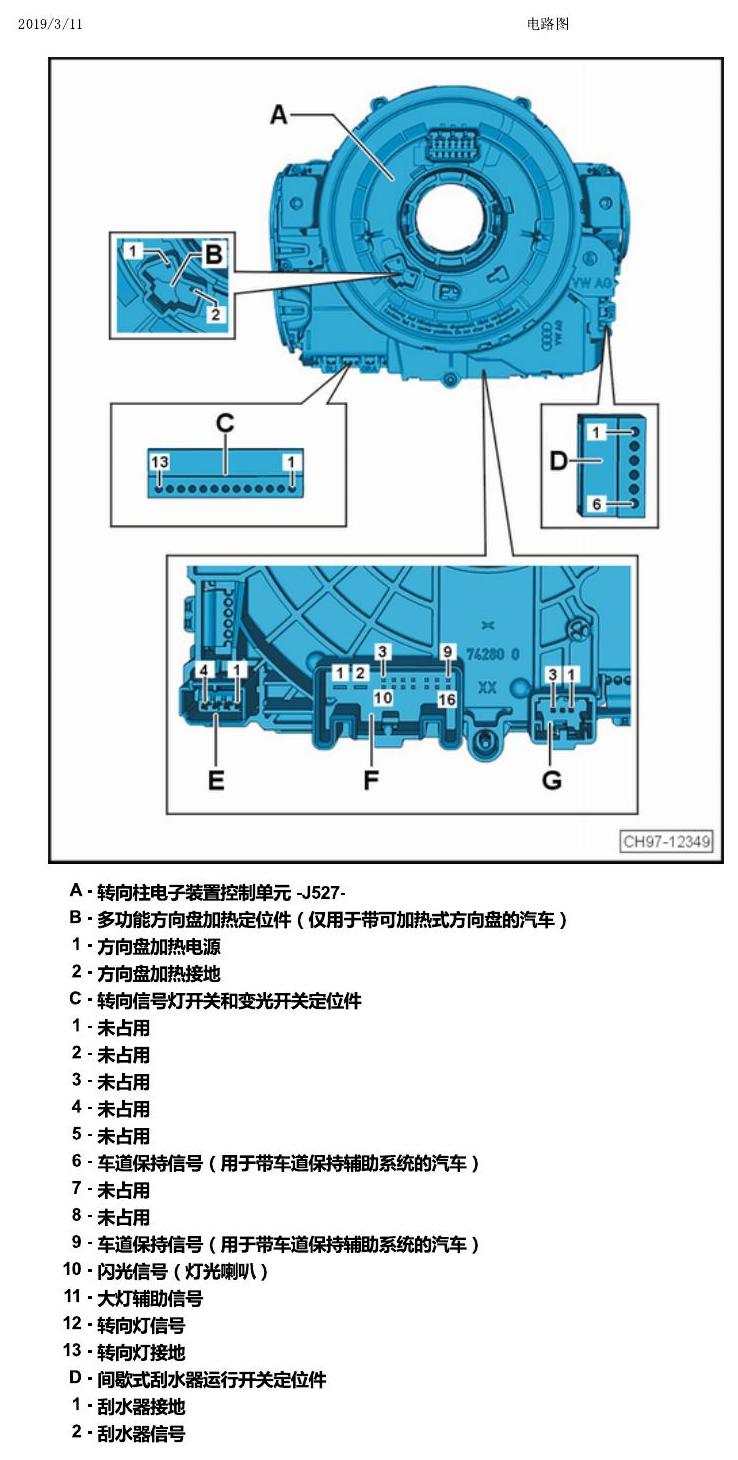

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第95页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第96页

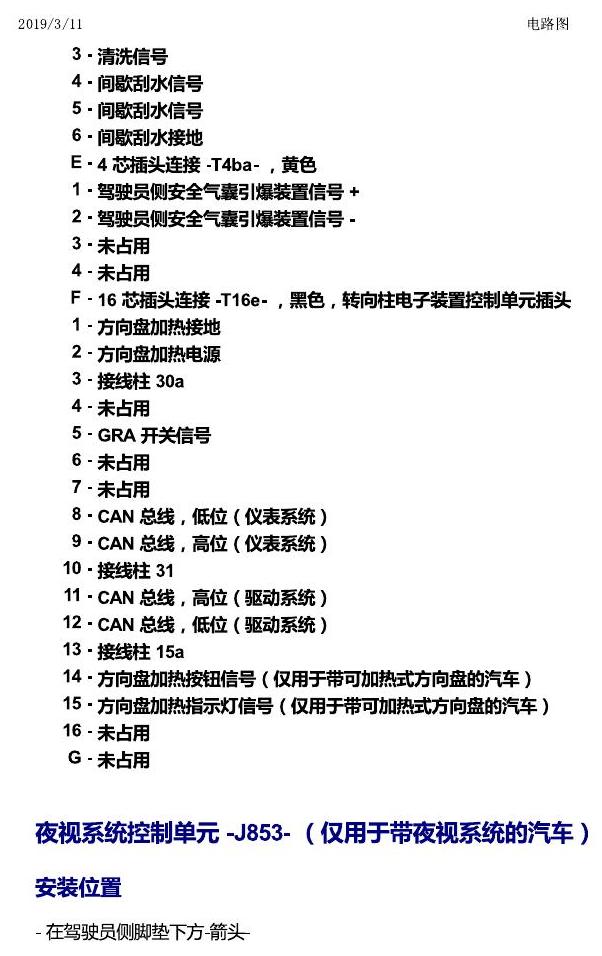

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第97页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第98页

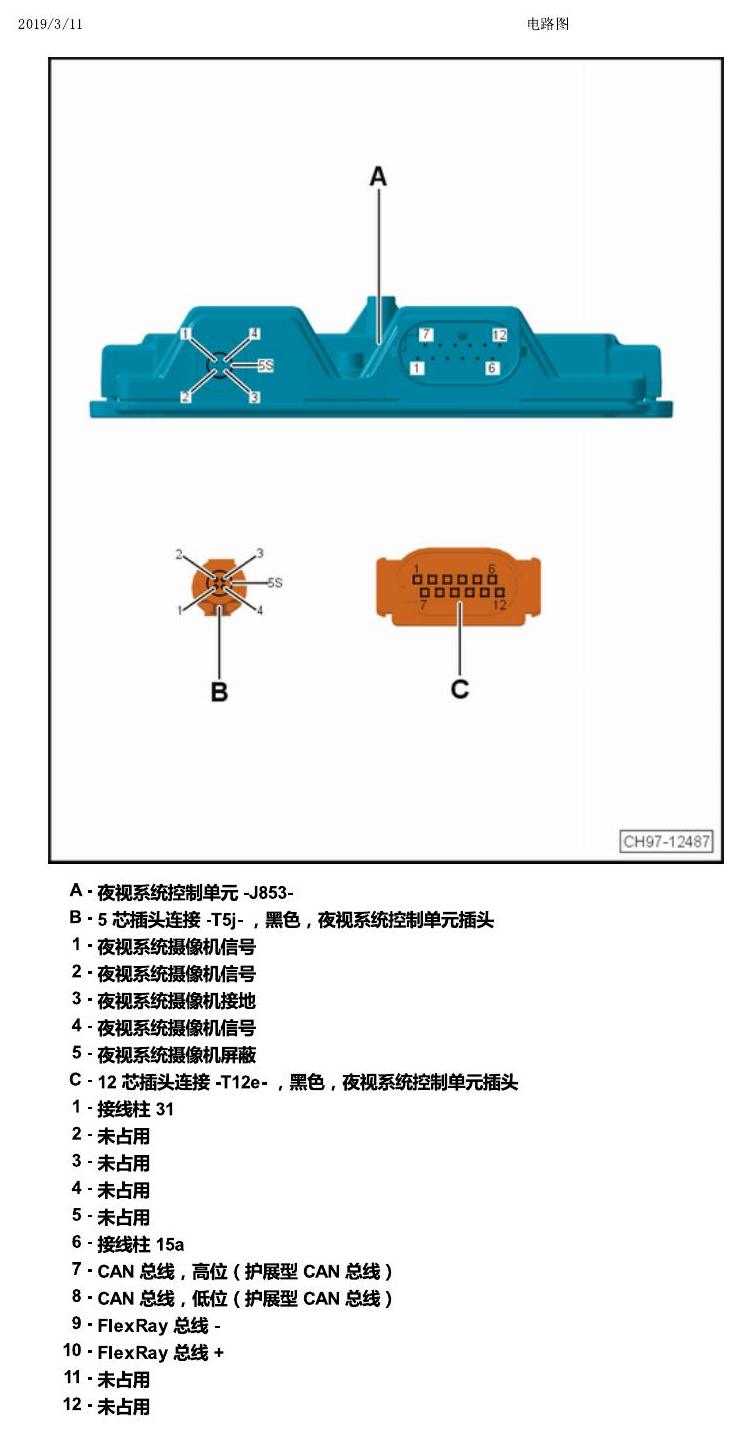

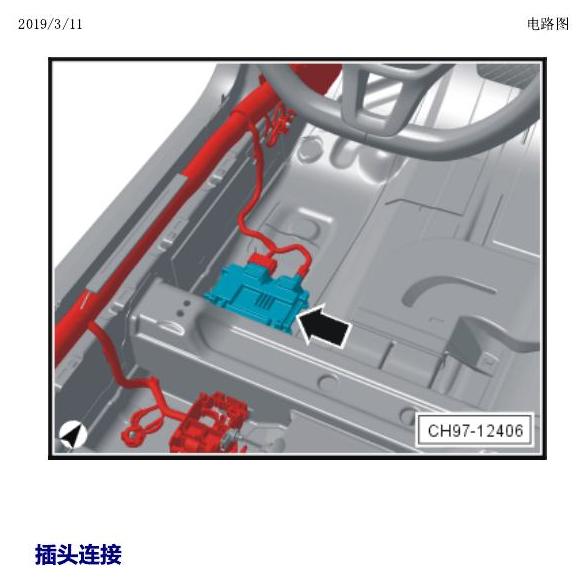

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第99页

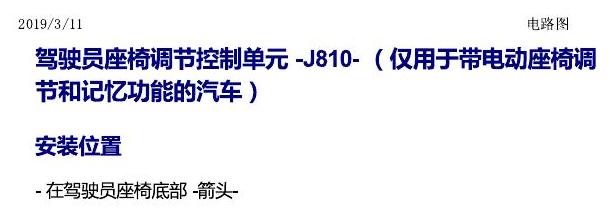

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第100页

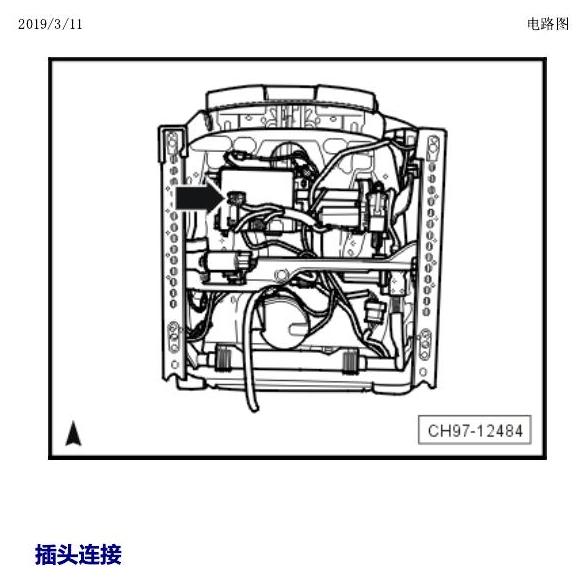

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第101页

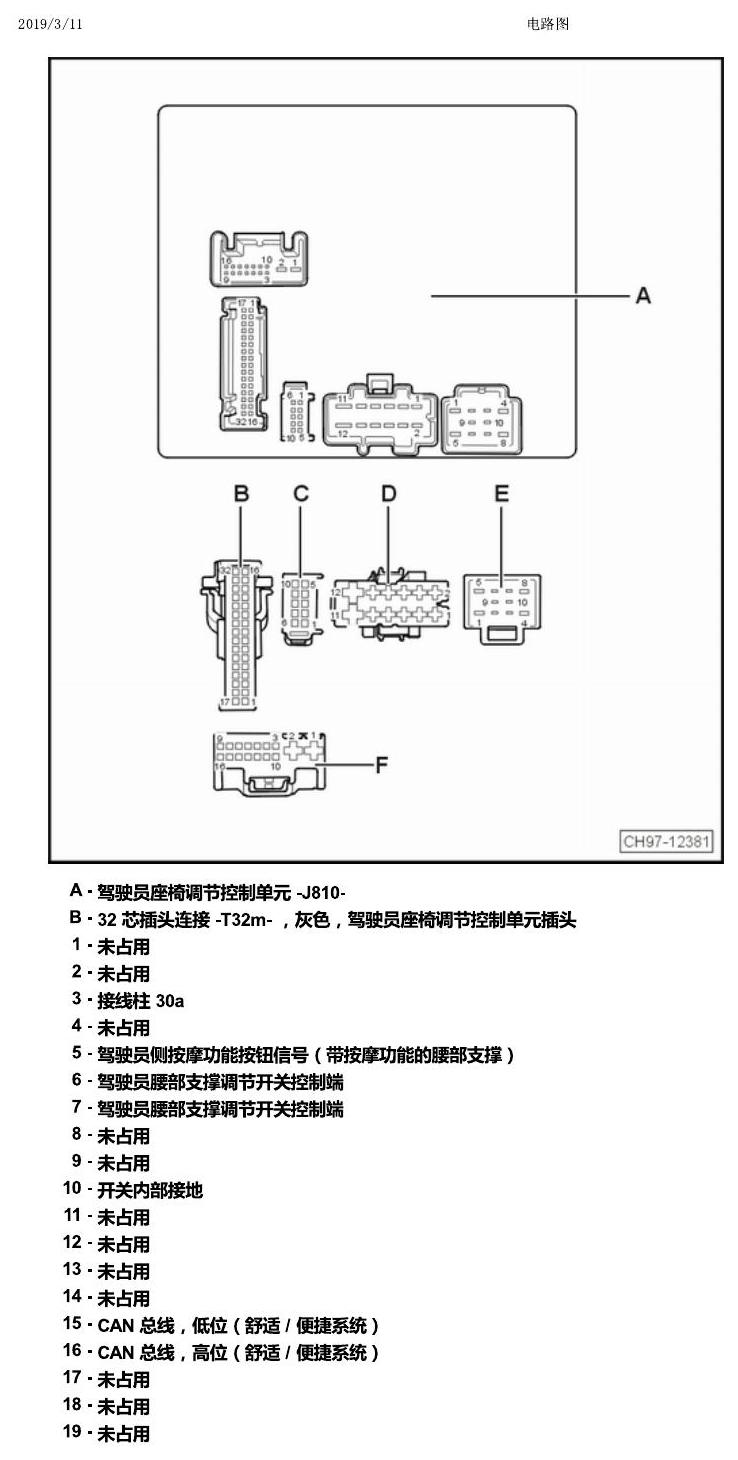

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第102页

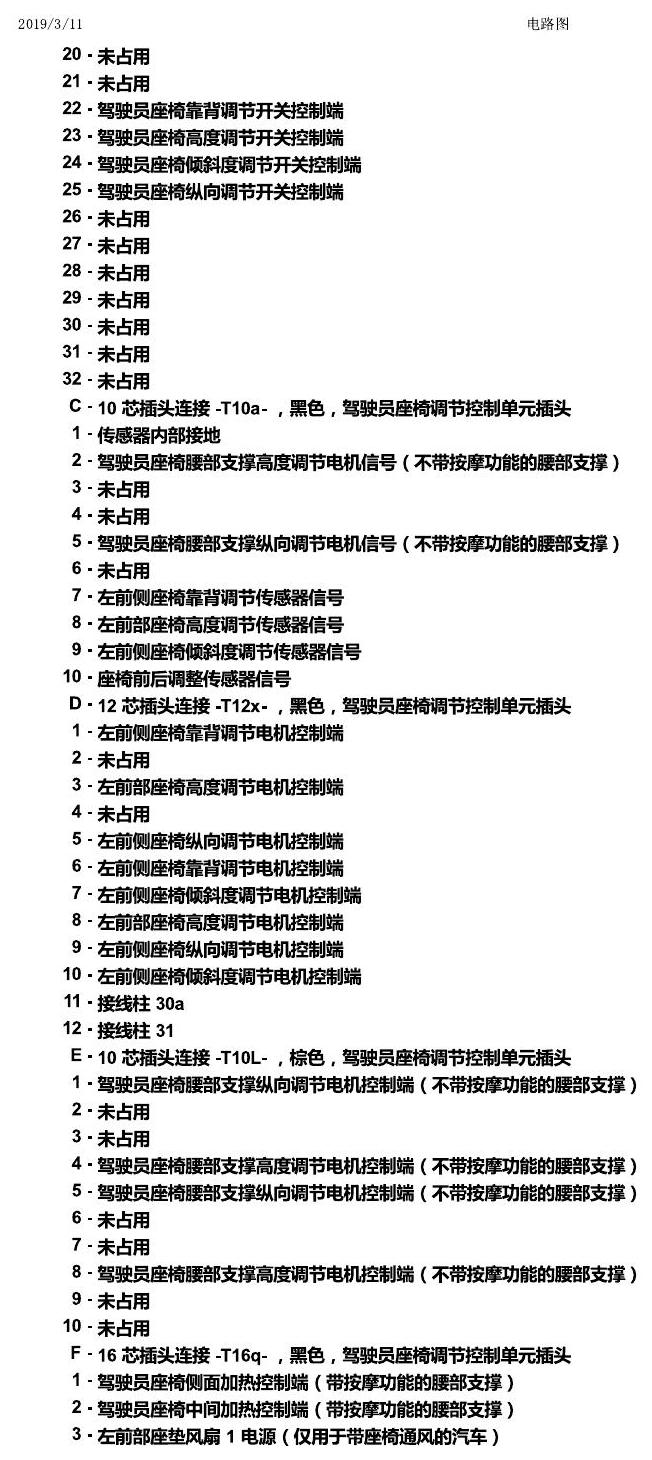

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第103页

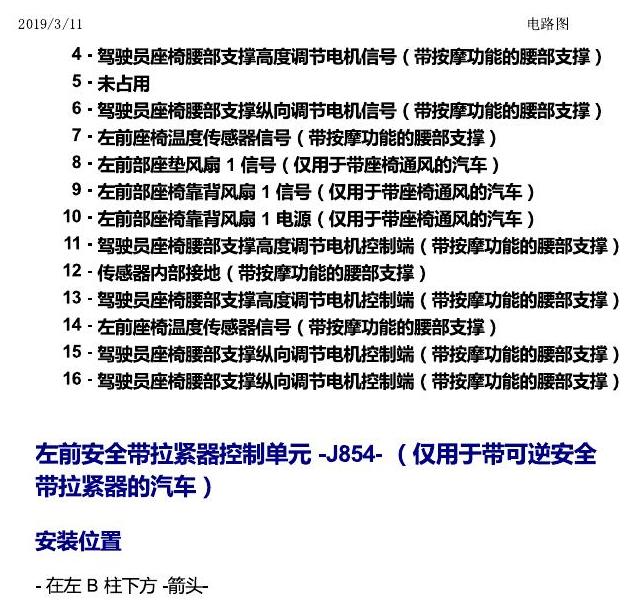

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第104页

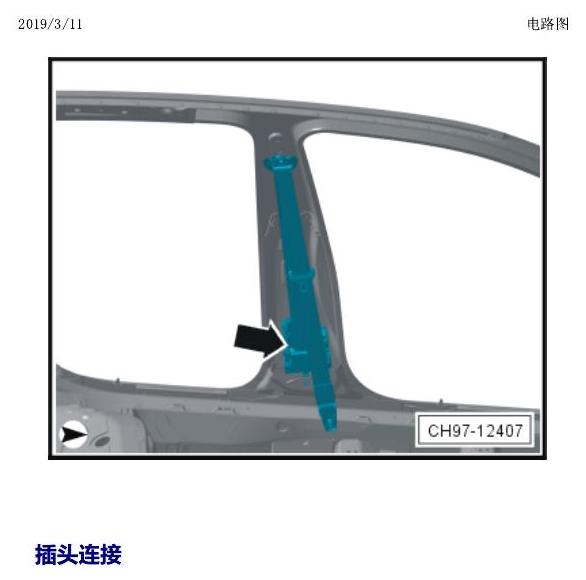

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第105页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第106页

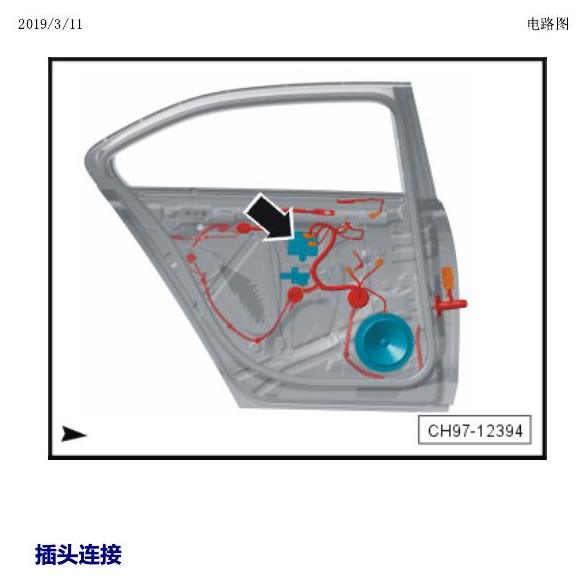

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第107页

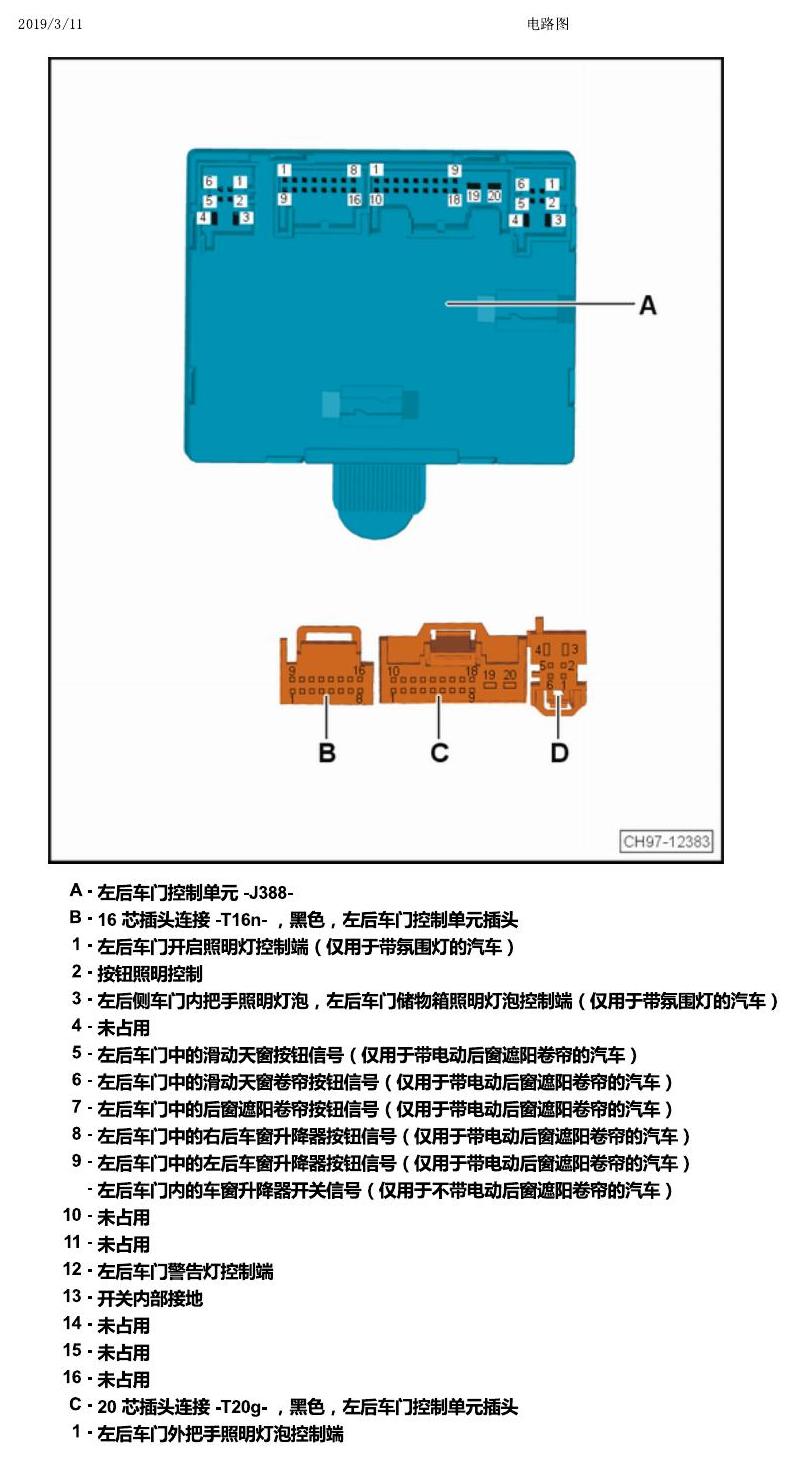

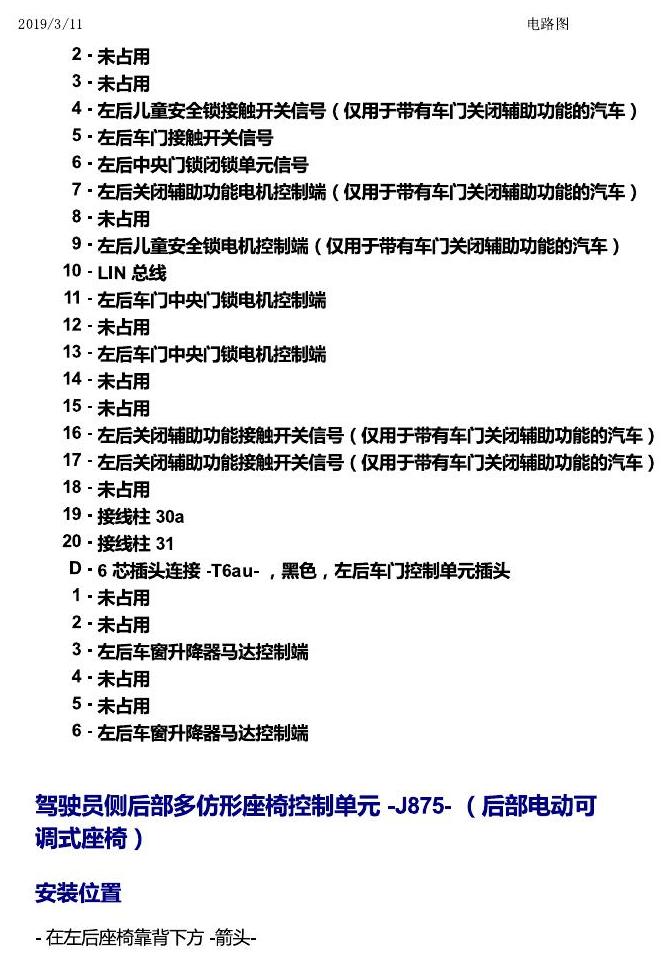

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第108页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第109页

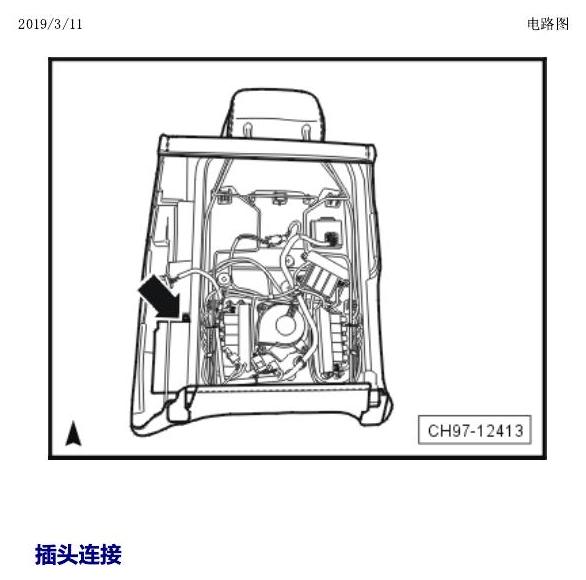

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第110页

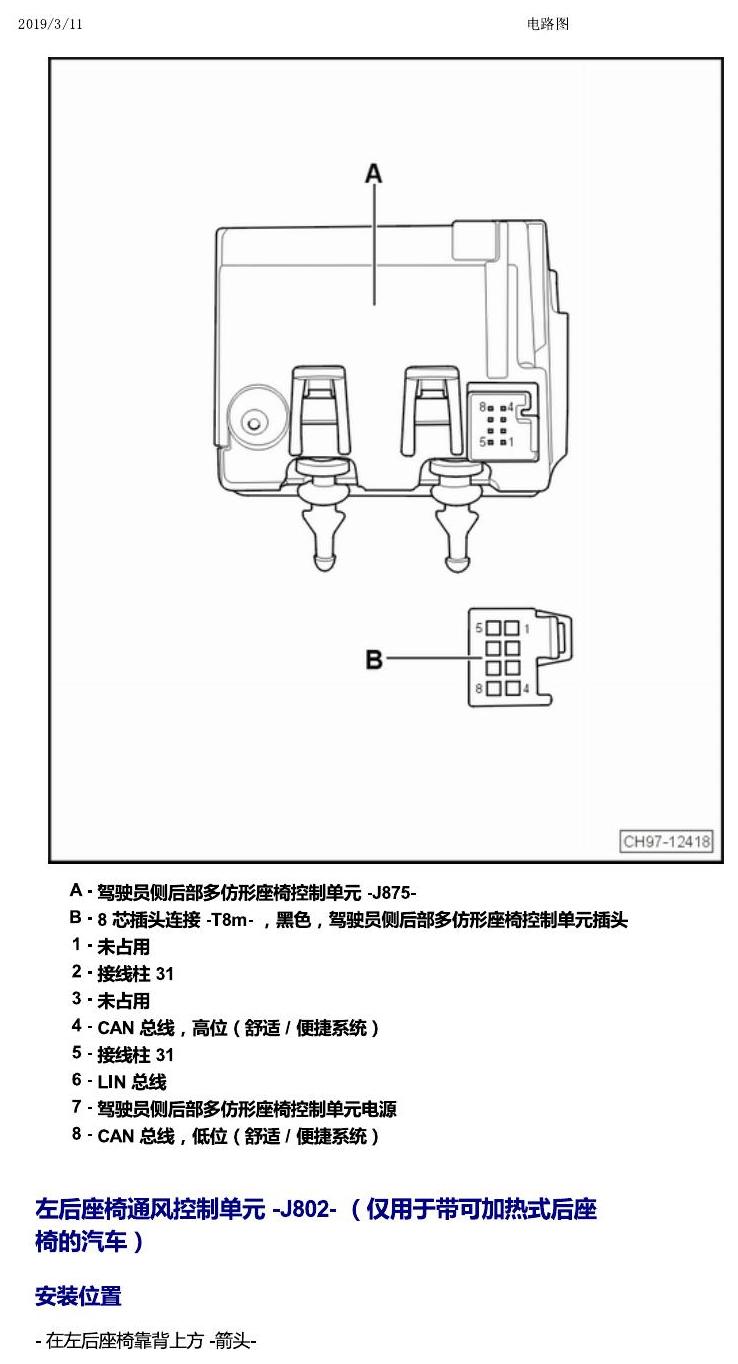

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第111页

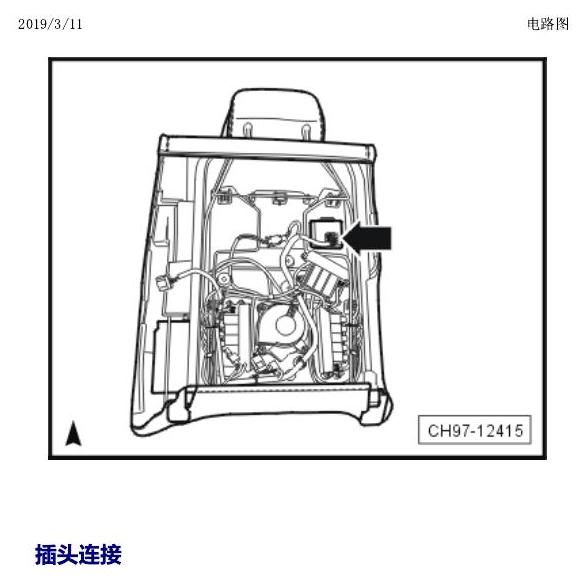

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第112页

上海大众辉昂汽车中部的控制单元电路图 — 上海大众辉昂汽车中部的控制单元电路图原始资料第113页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
