一汽大众探戈汽车中部的控制器电路图

2024年9月26日 14:20:00肖师傅

肖师傅

管理员, Keymaster

4751
文章

1
粉丝

电路速查评论2阅读模式

摘要一汽大众探戈汽车中部的控制器电路图资料。

一汽大众探戈汽车中部的控制器电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 50 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

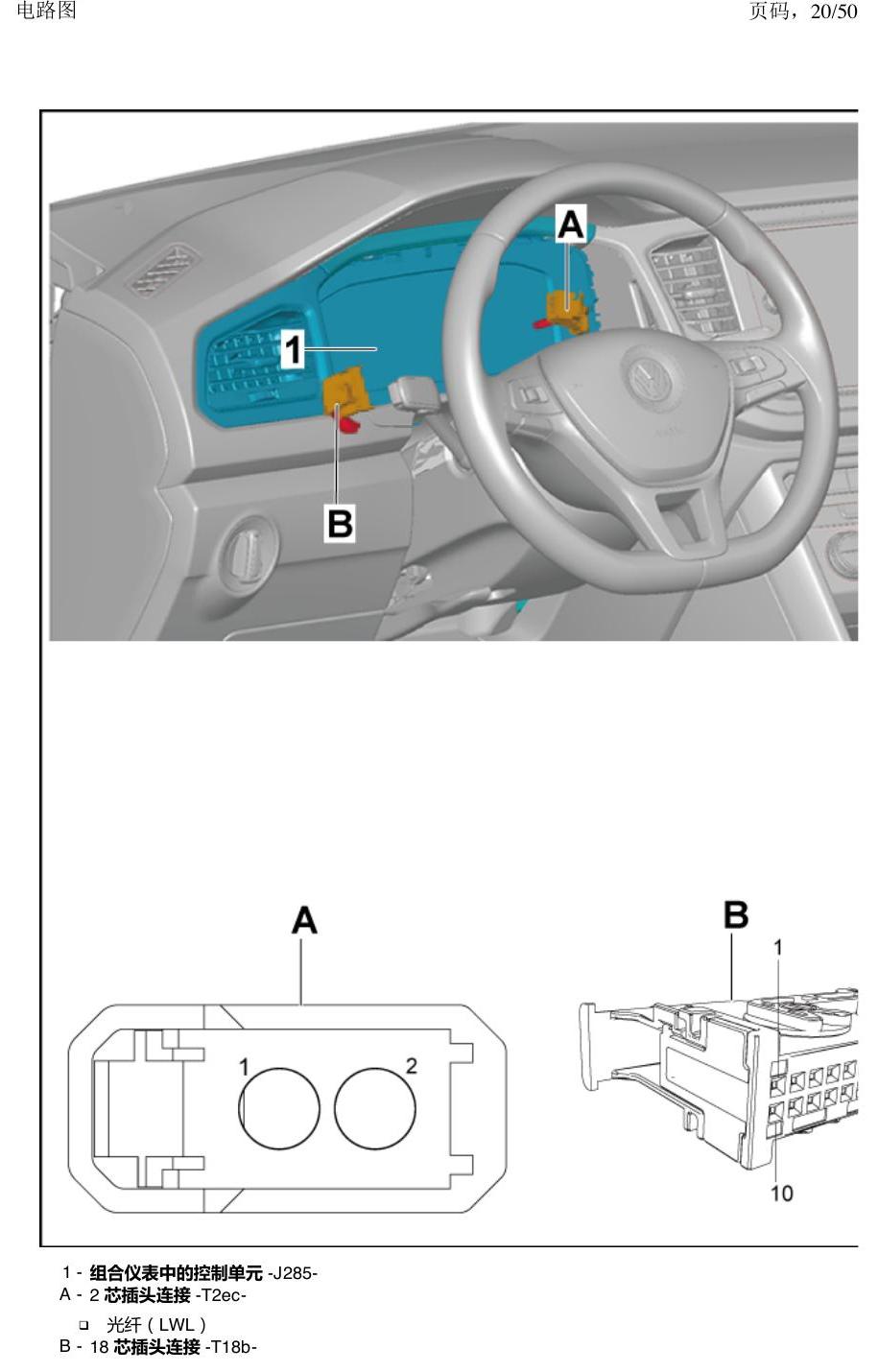

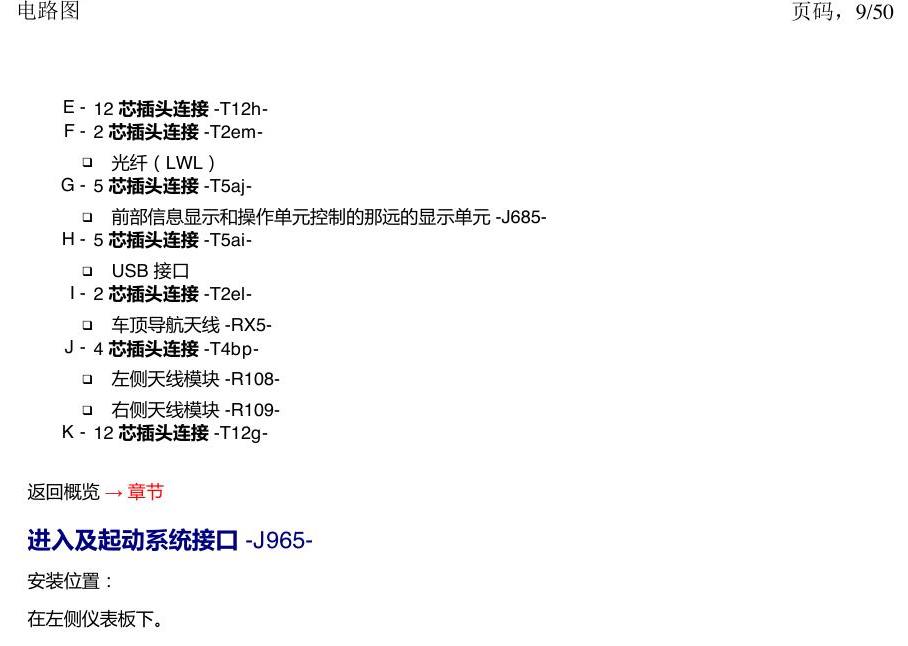

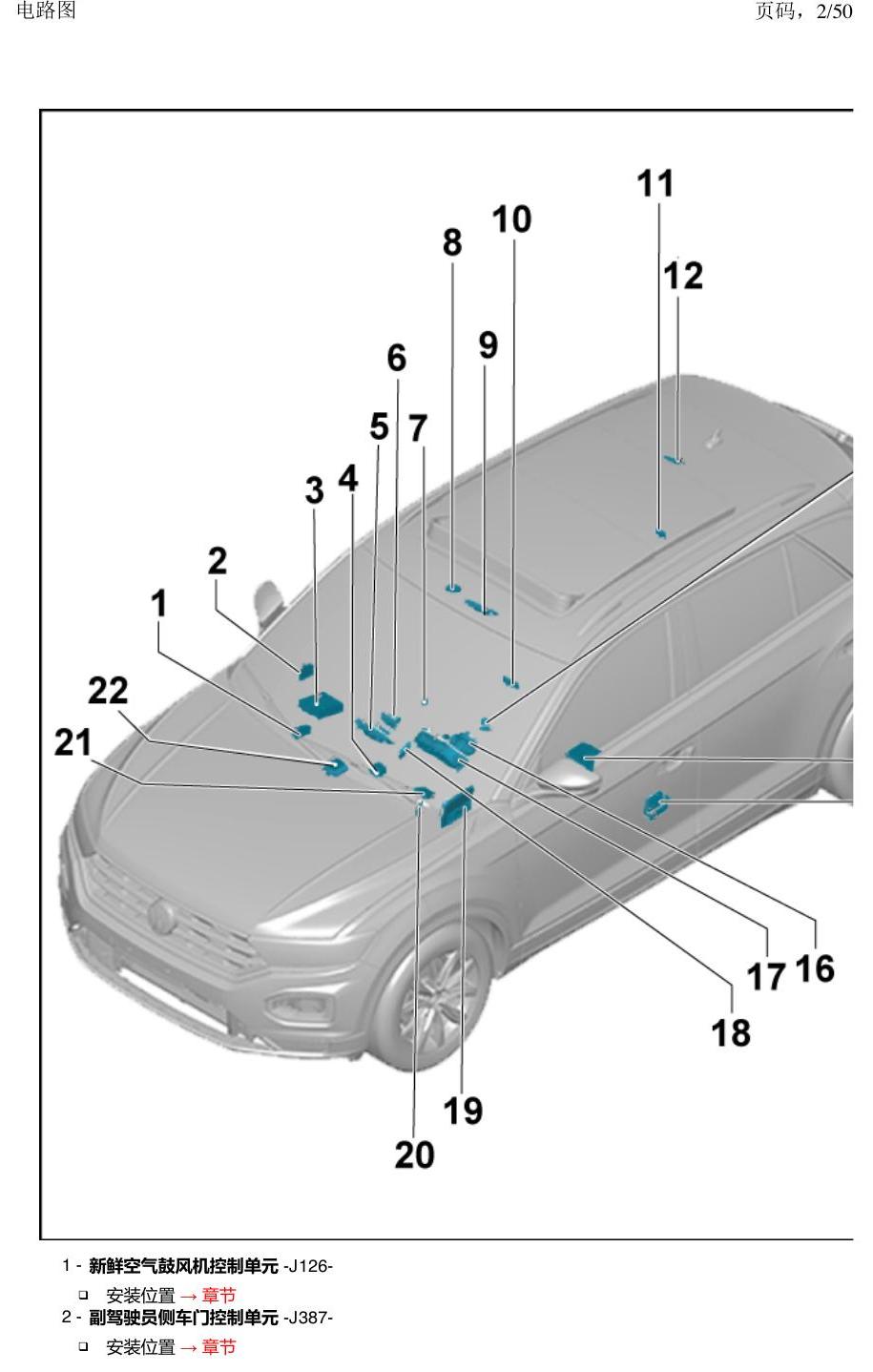

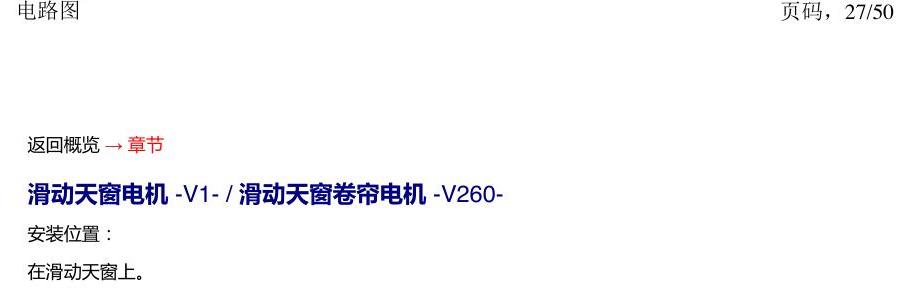

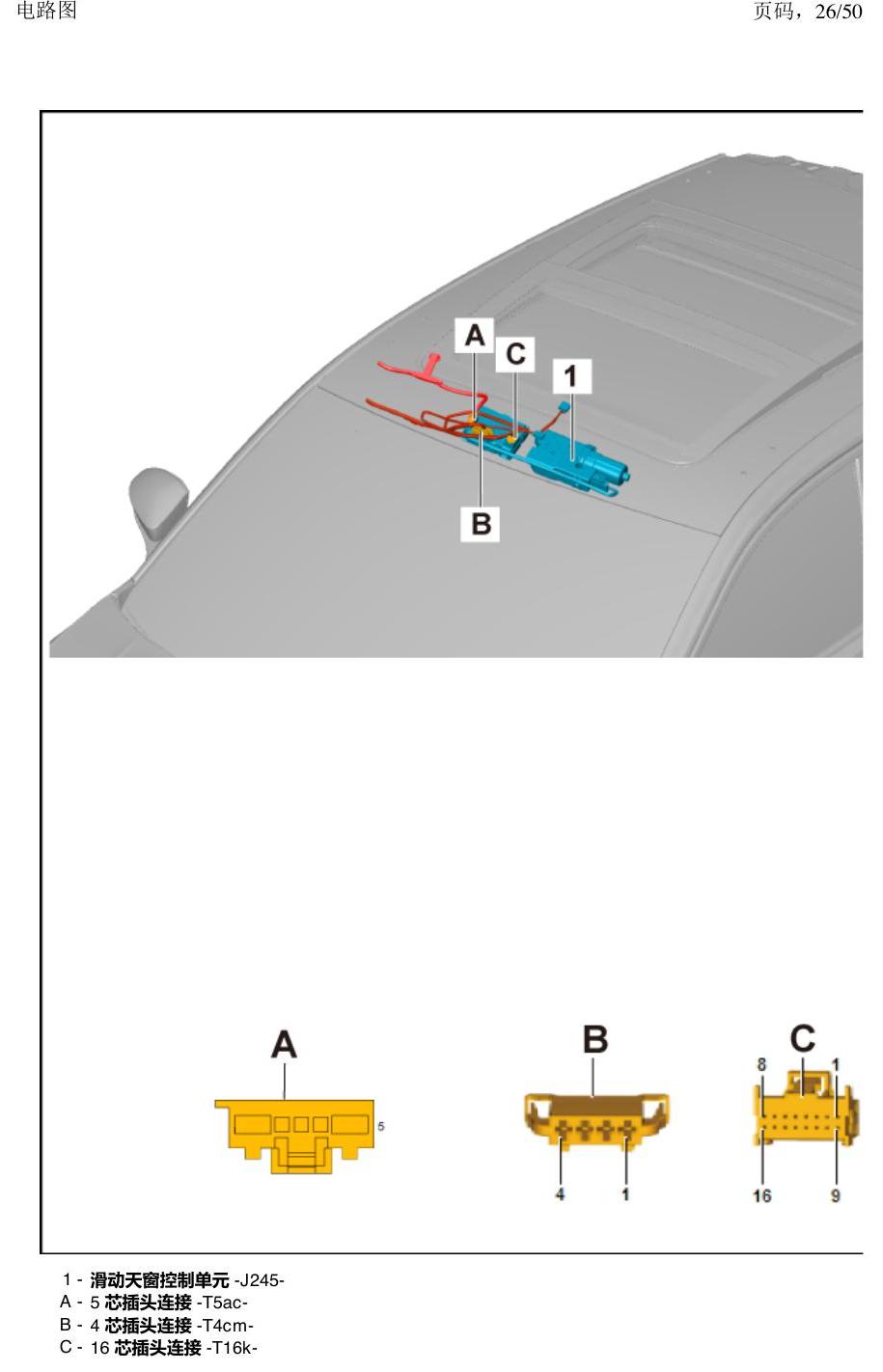

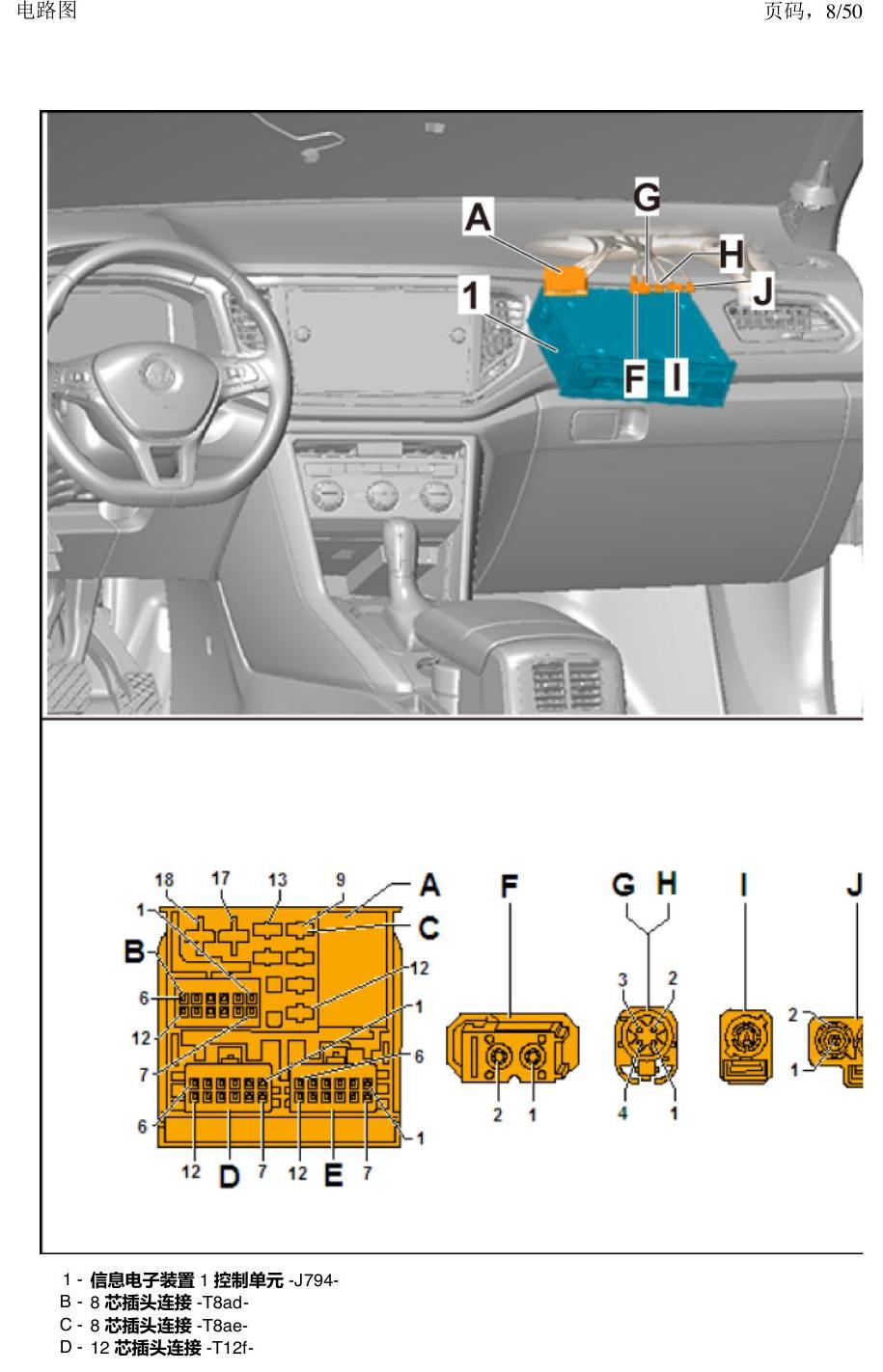

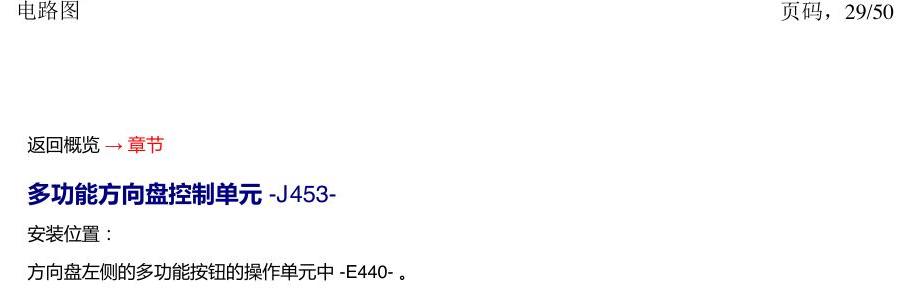

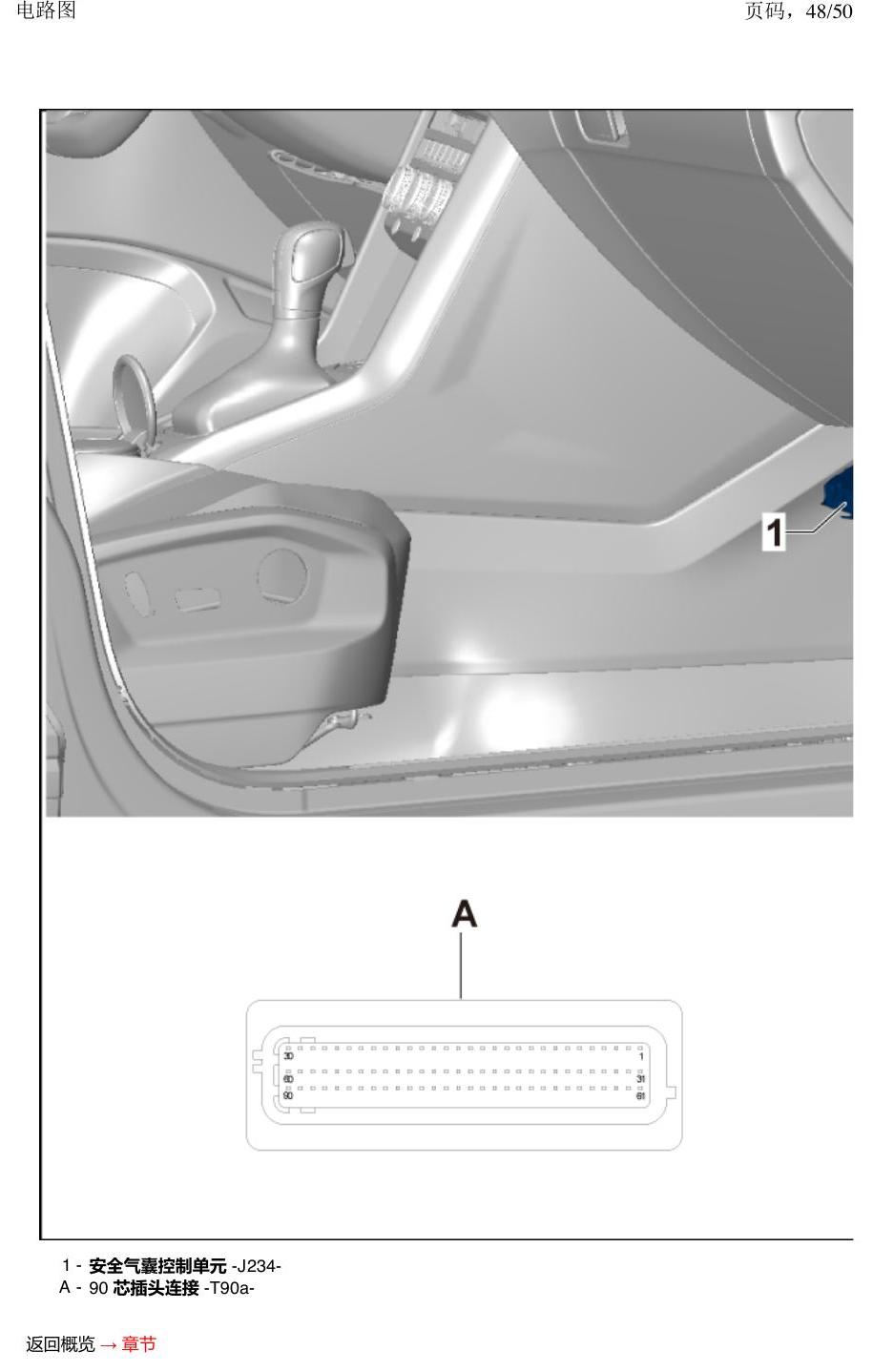

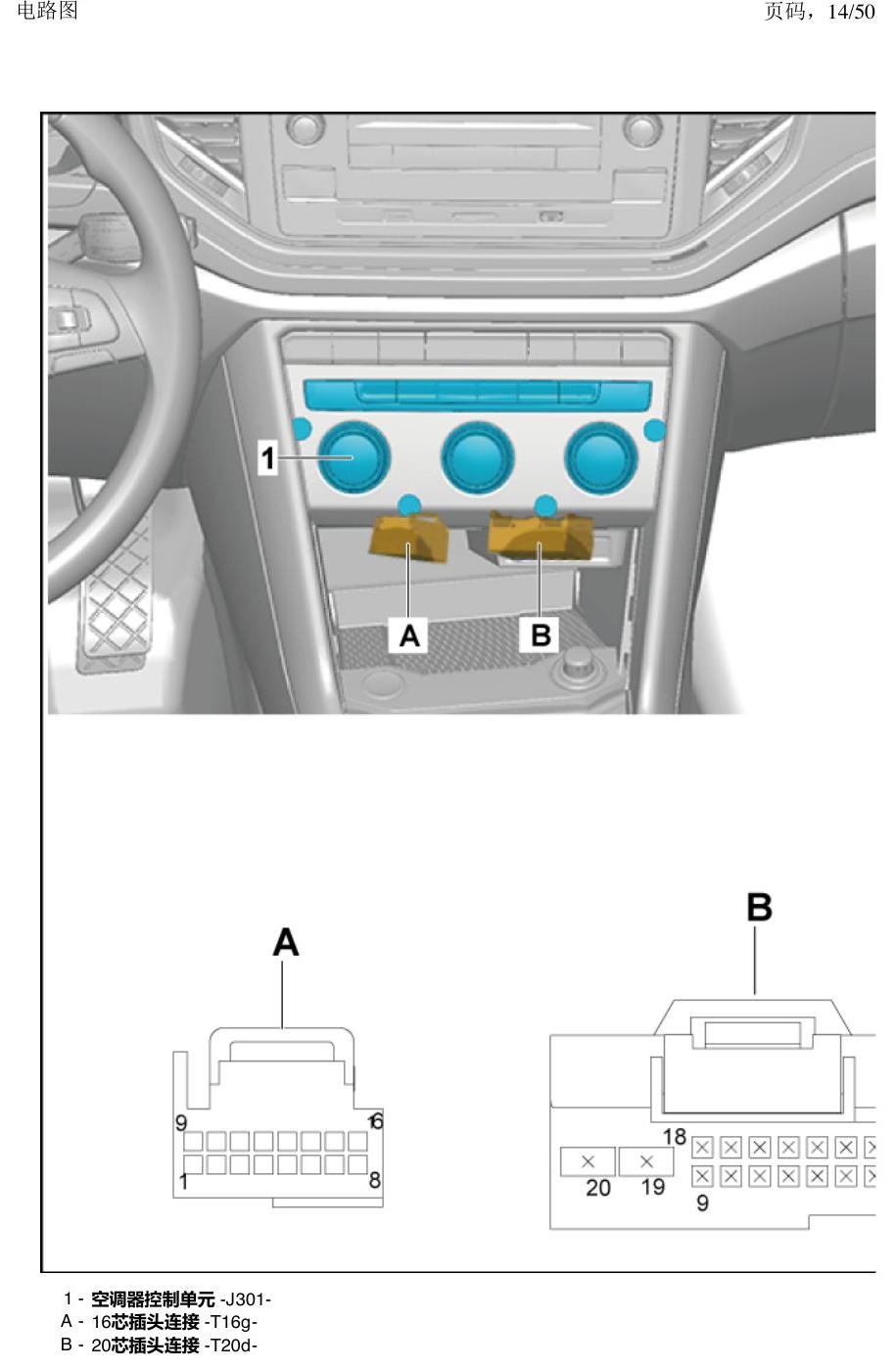

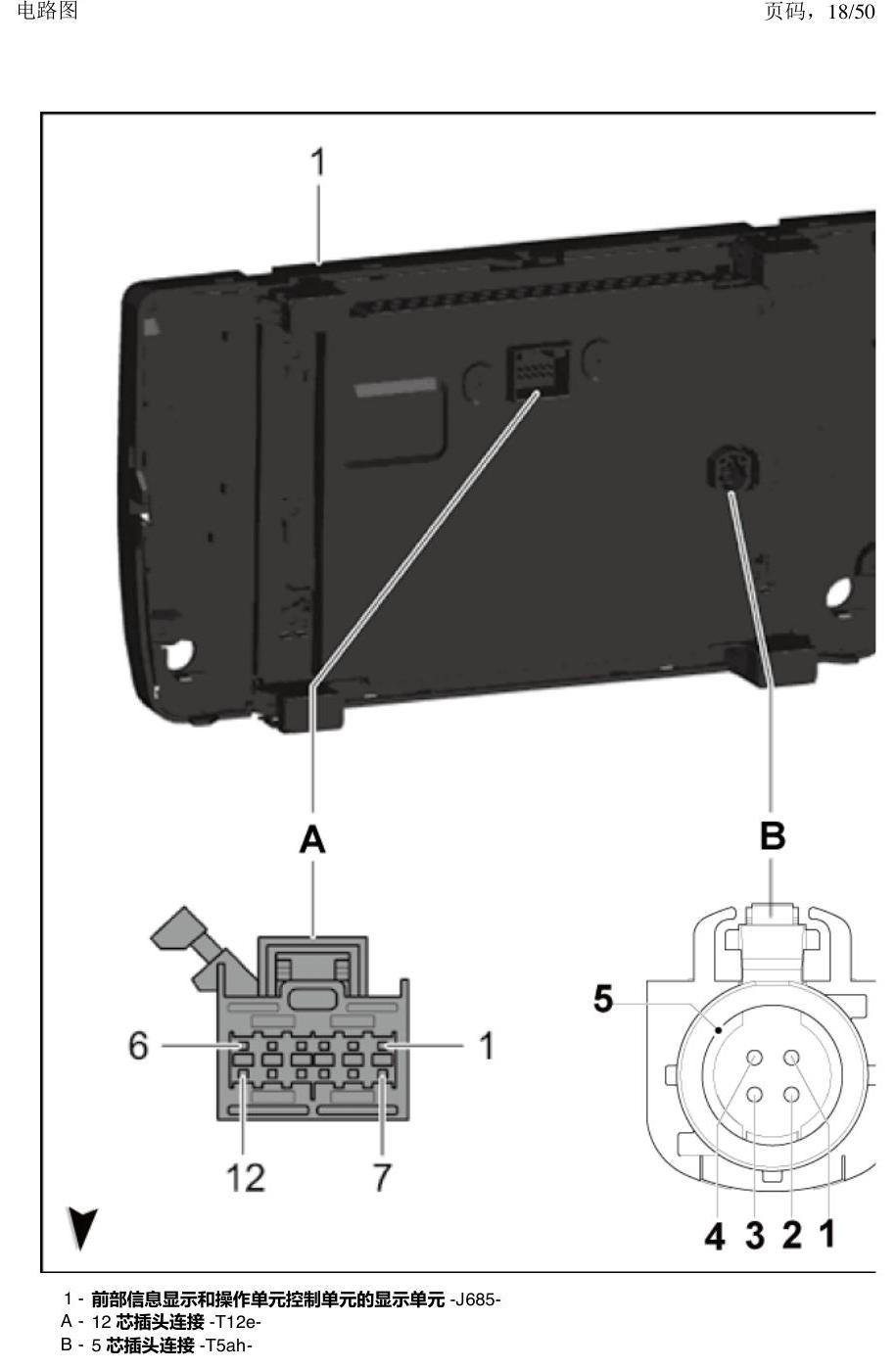

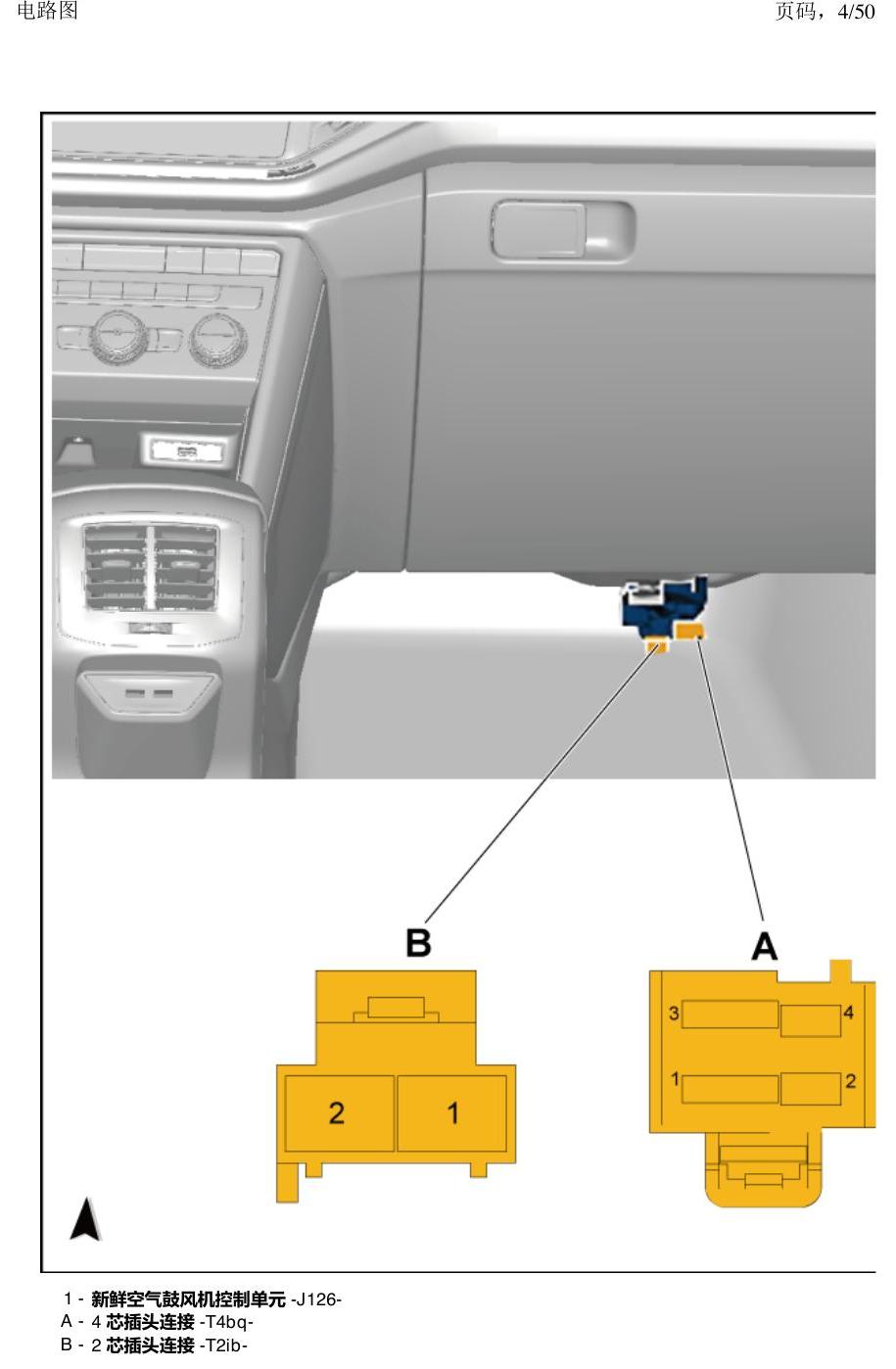

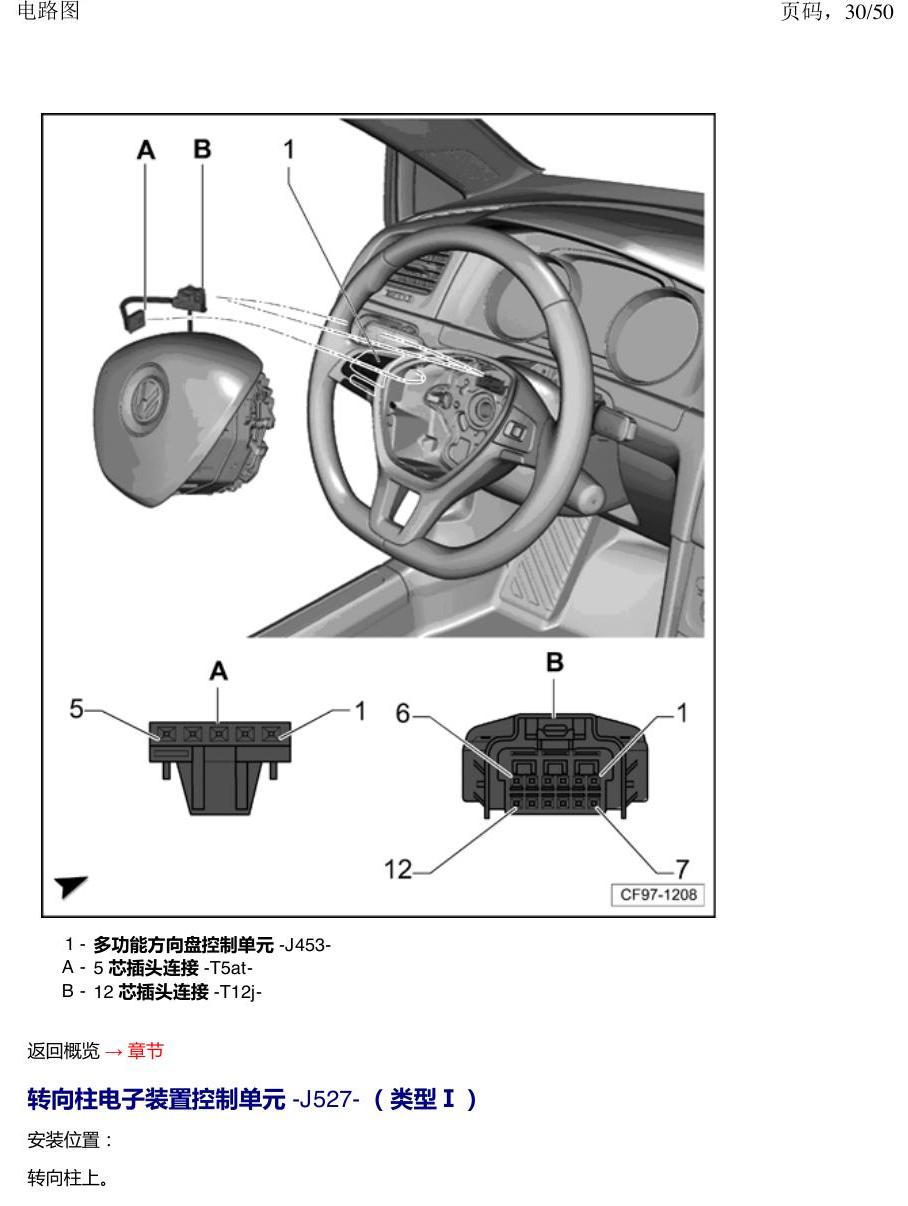

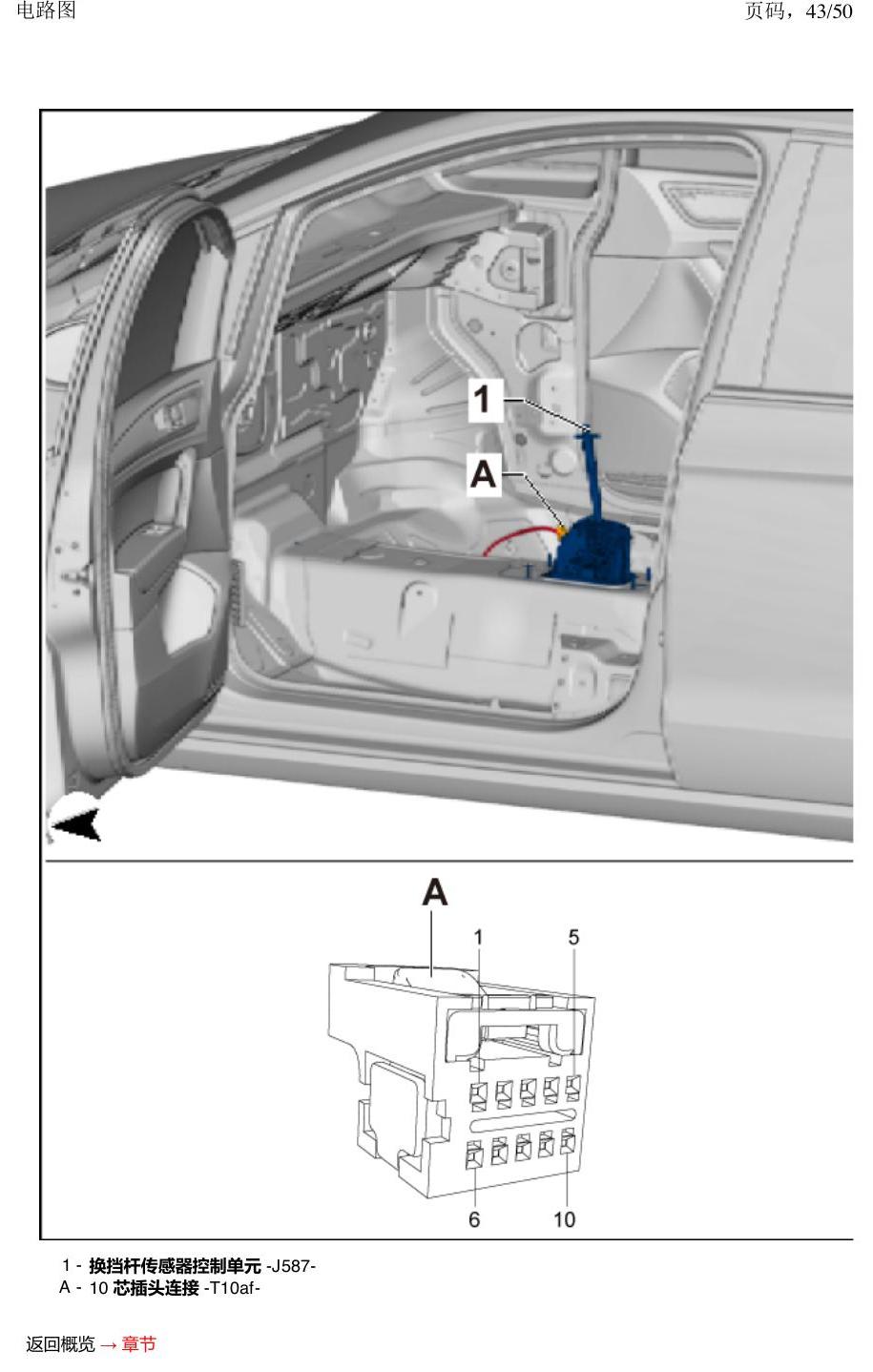

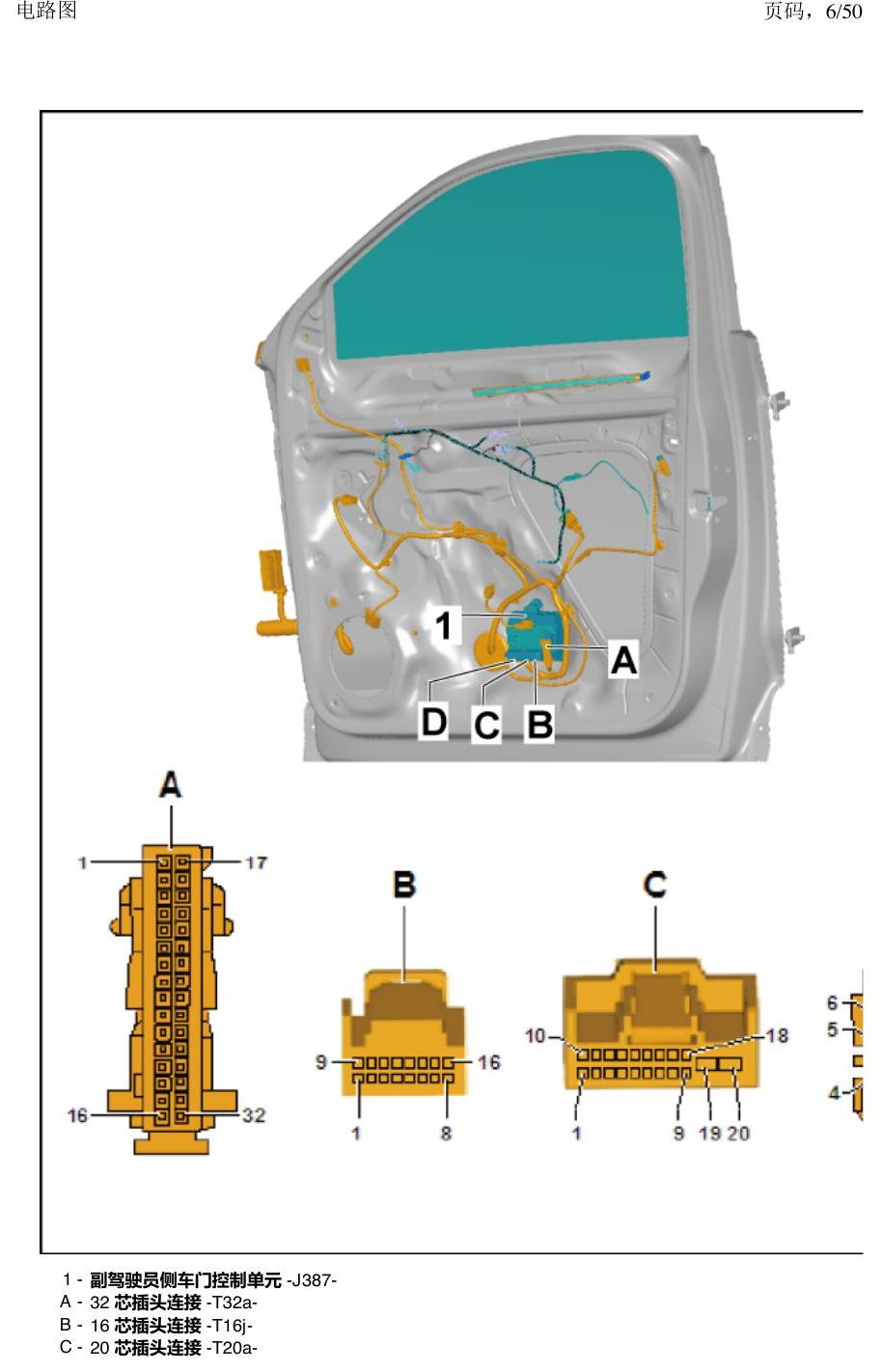

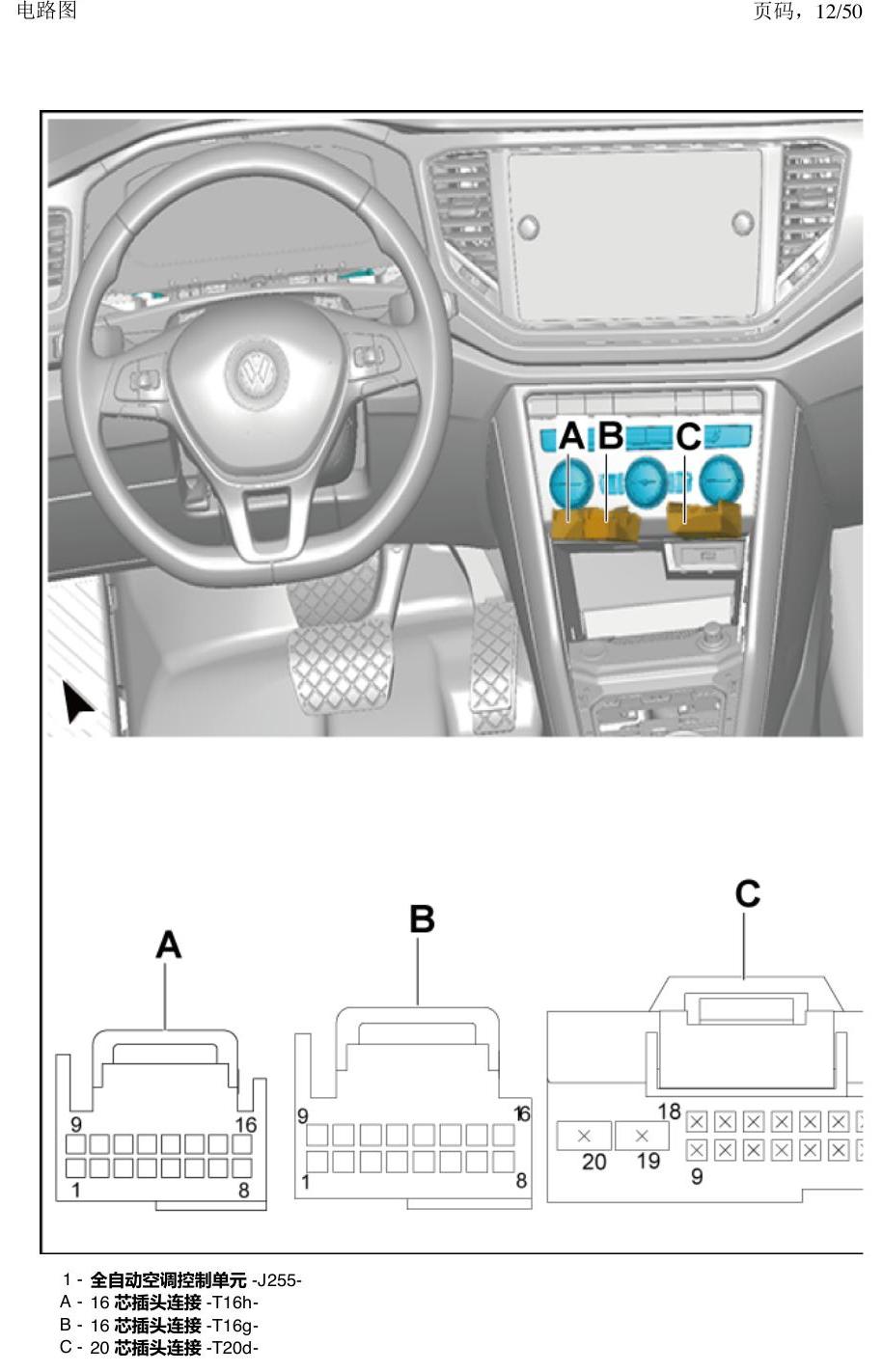

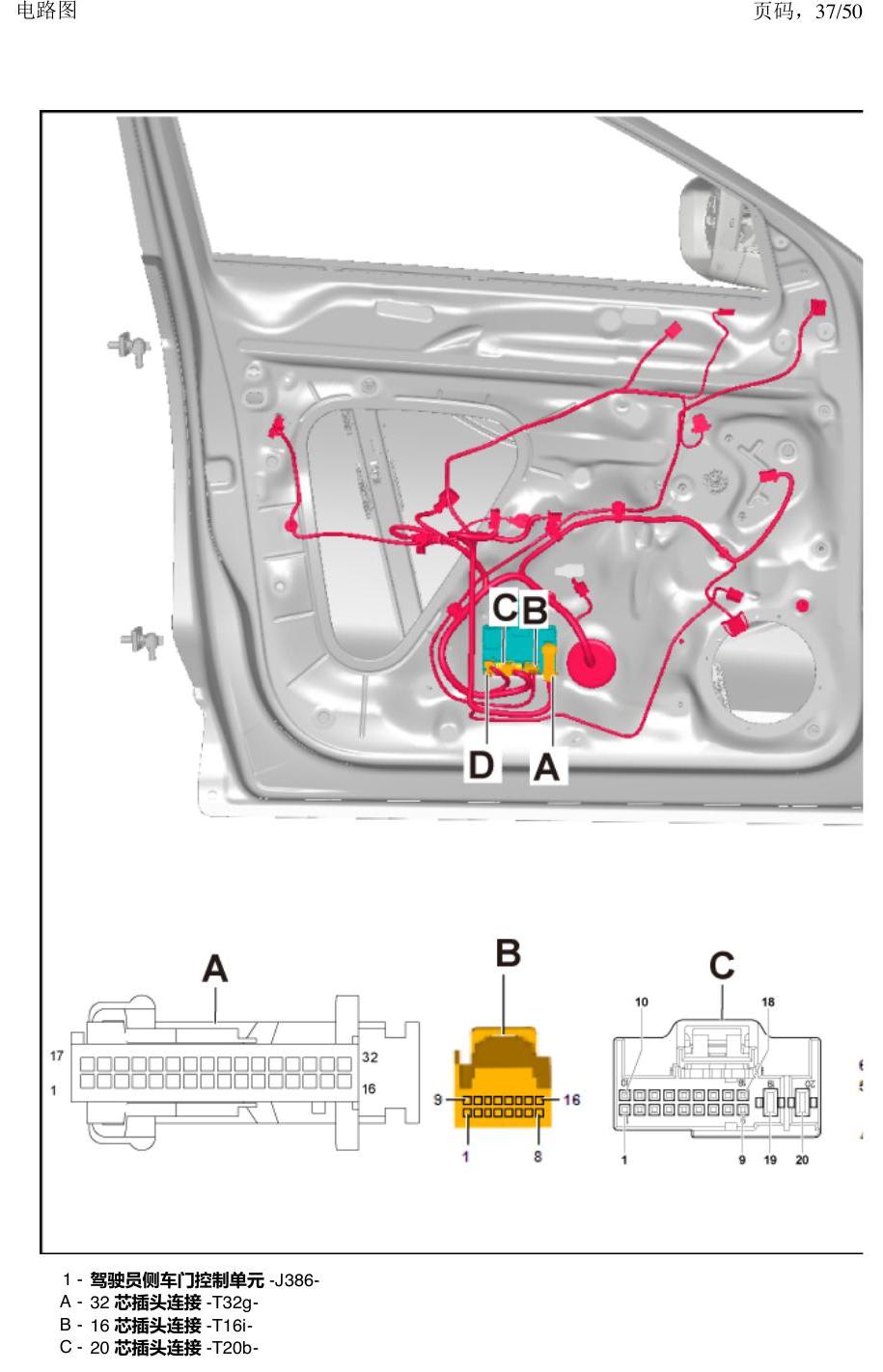

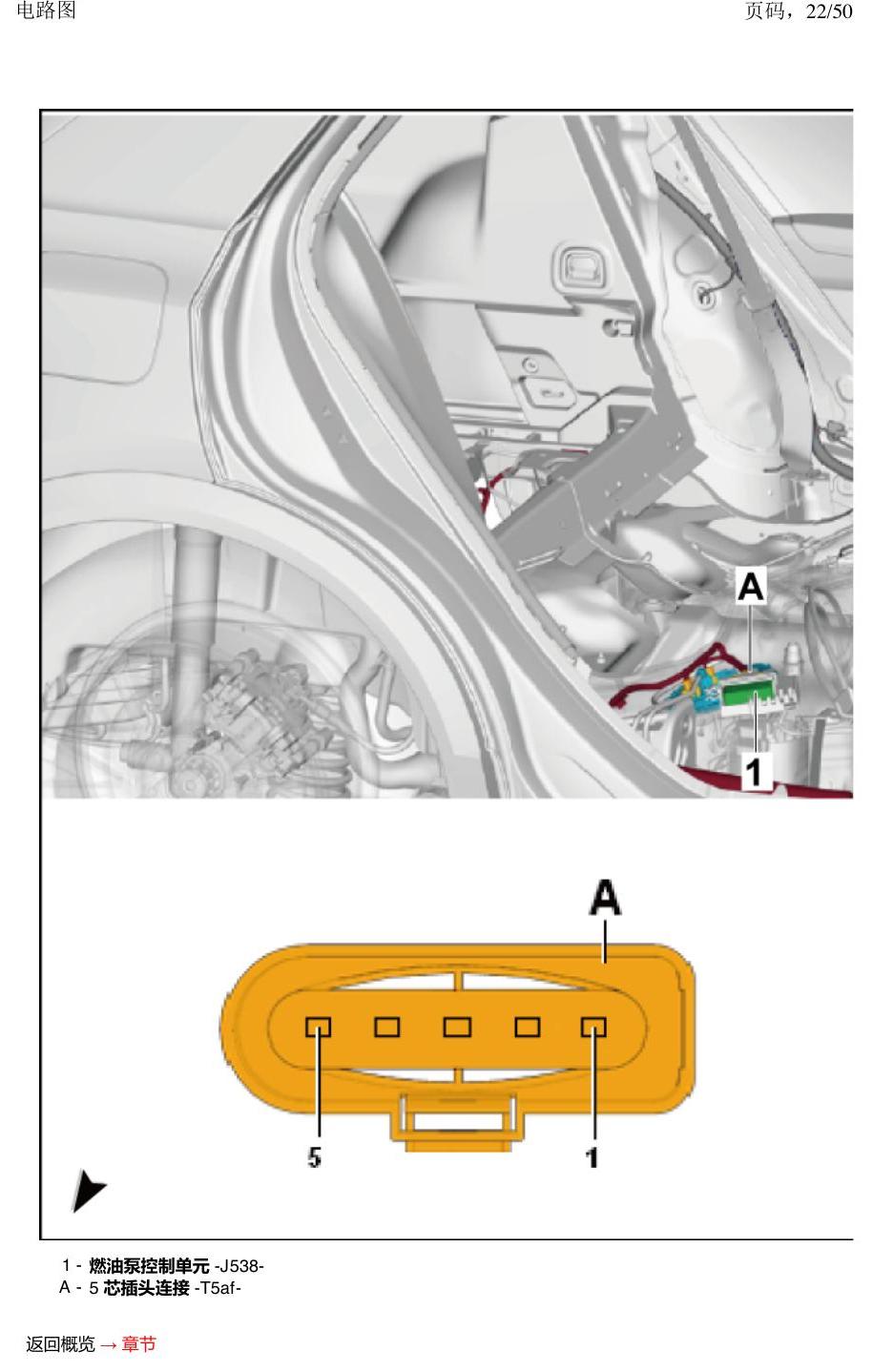

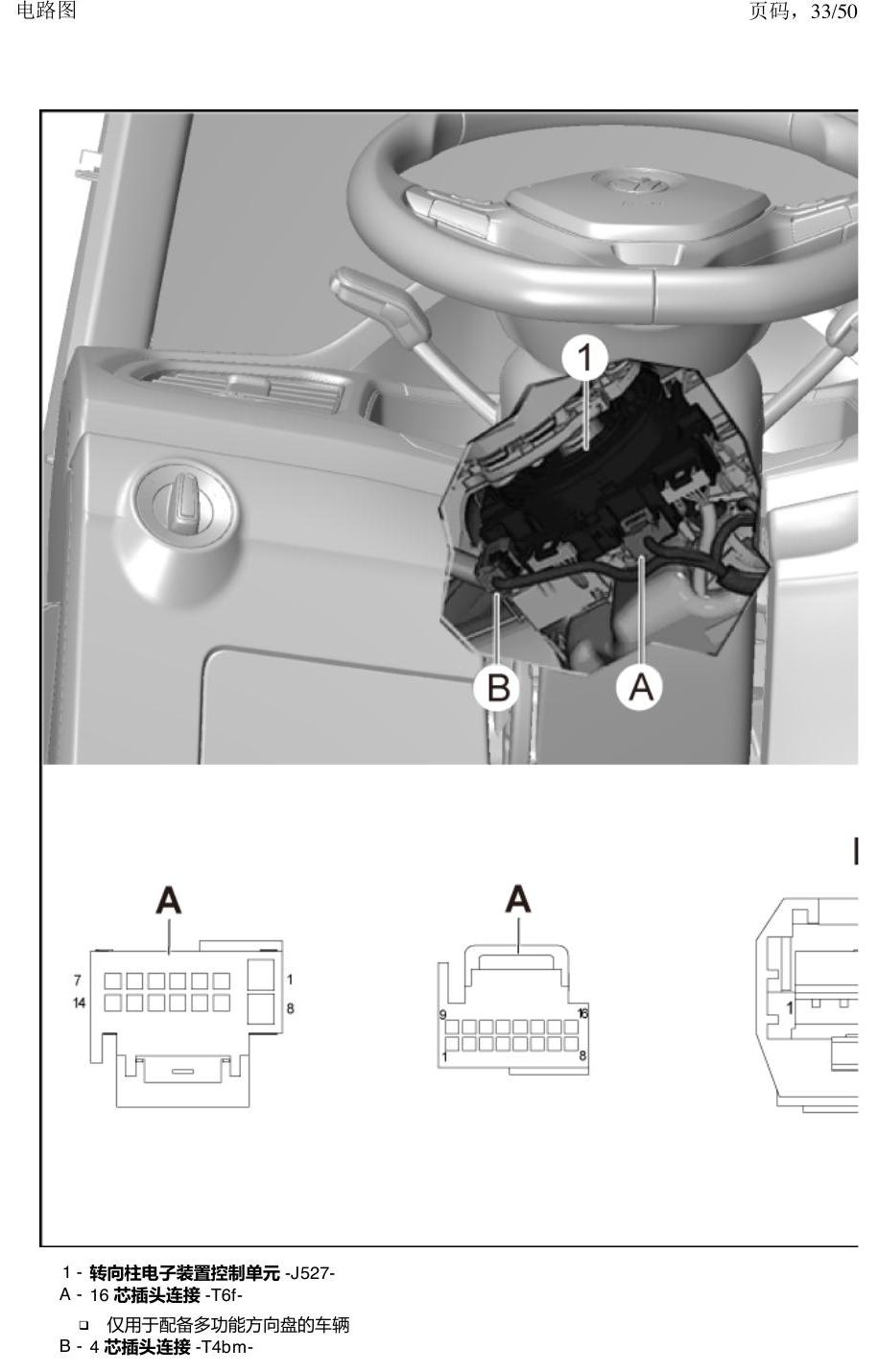

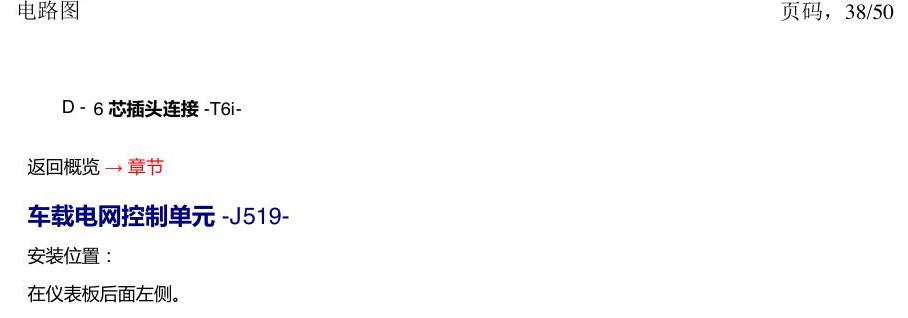

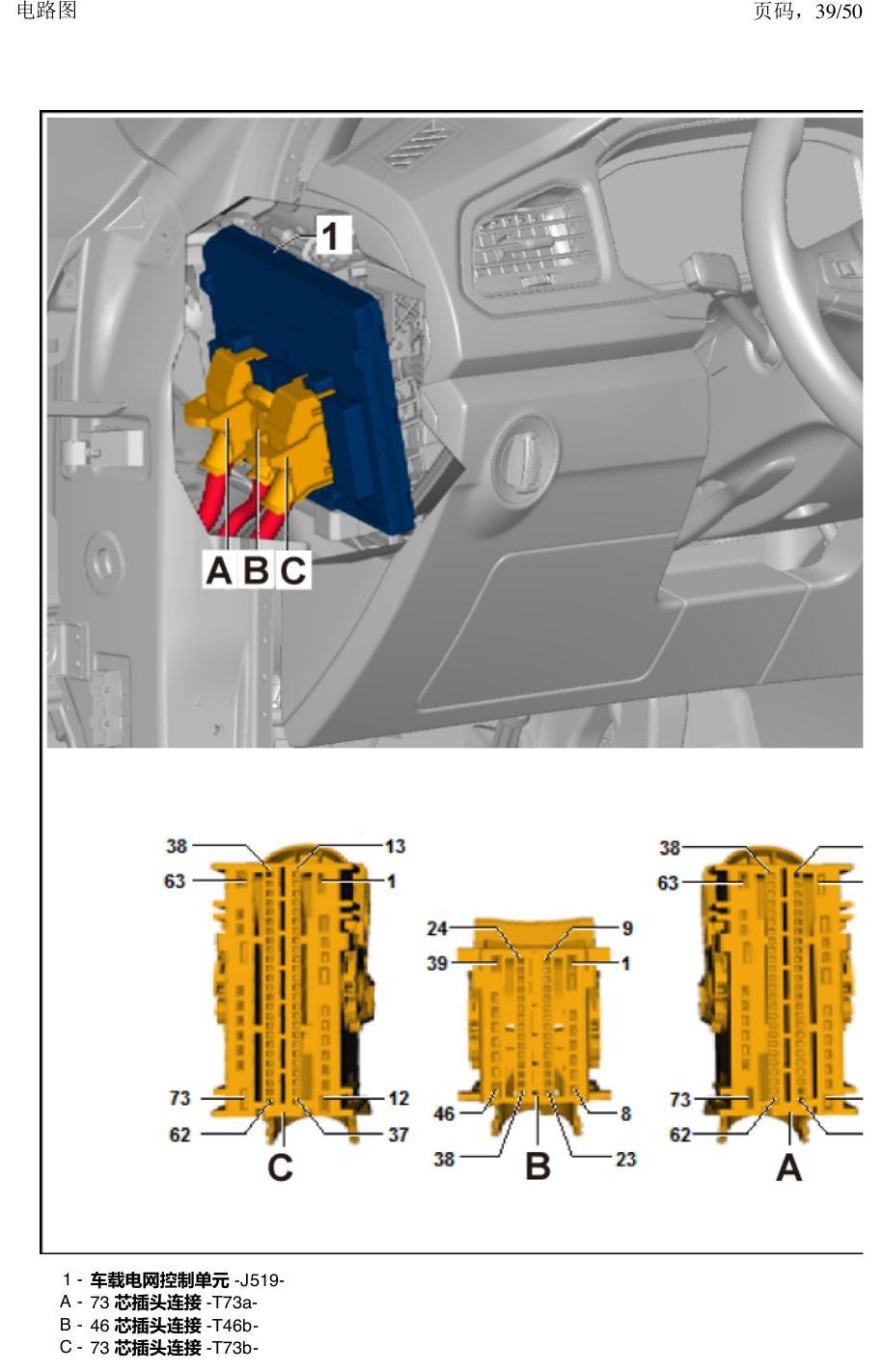

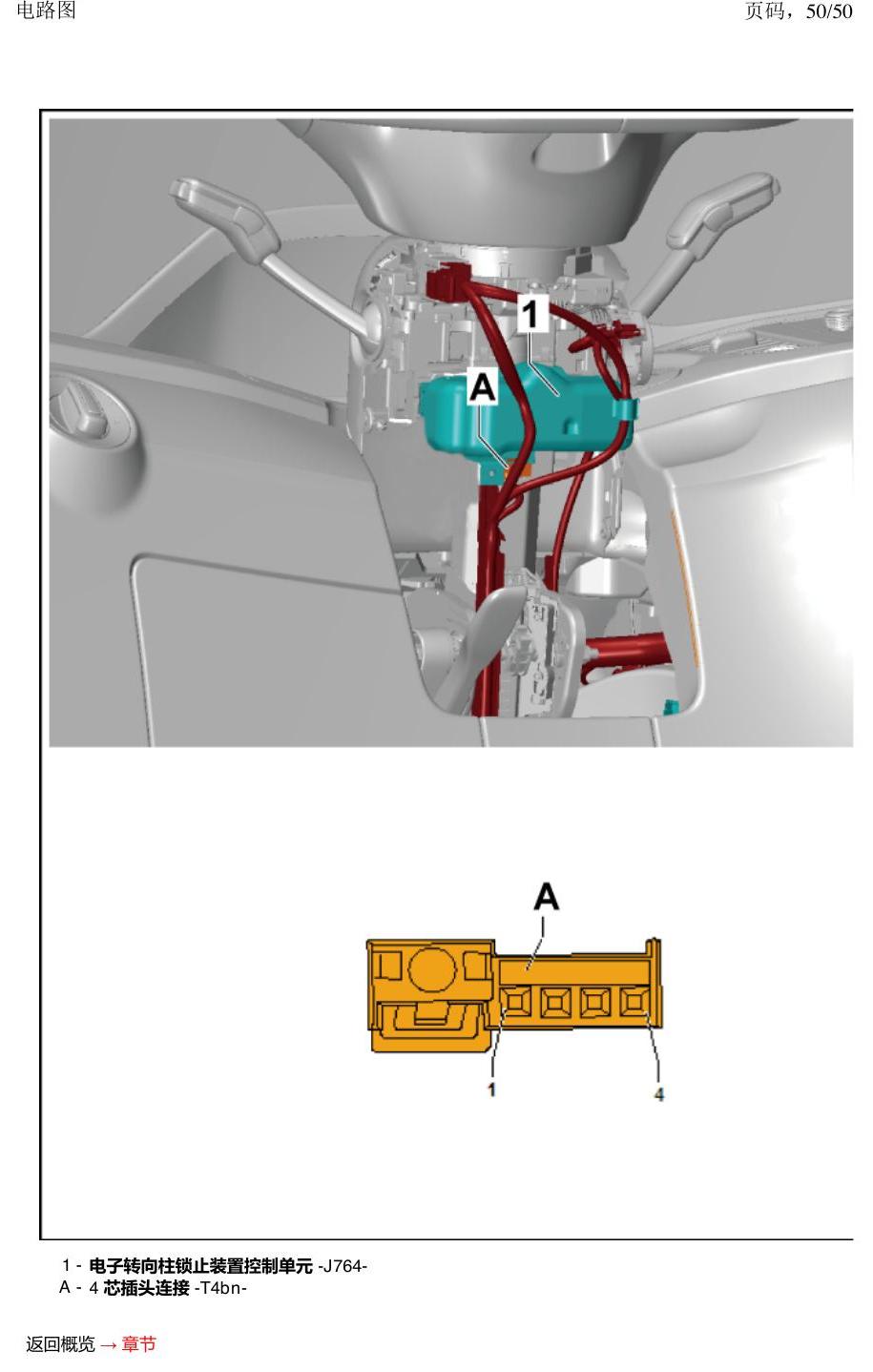

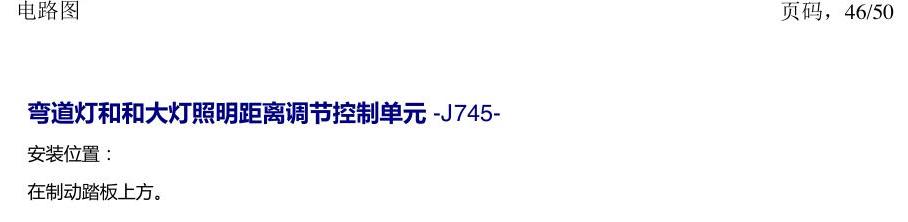

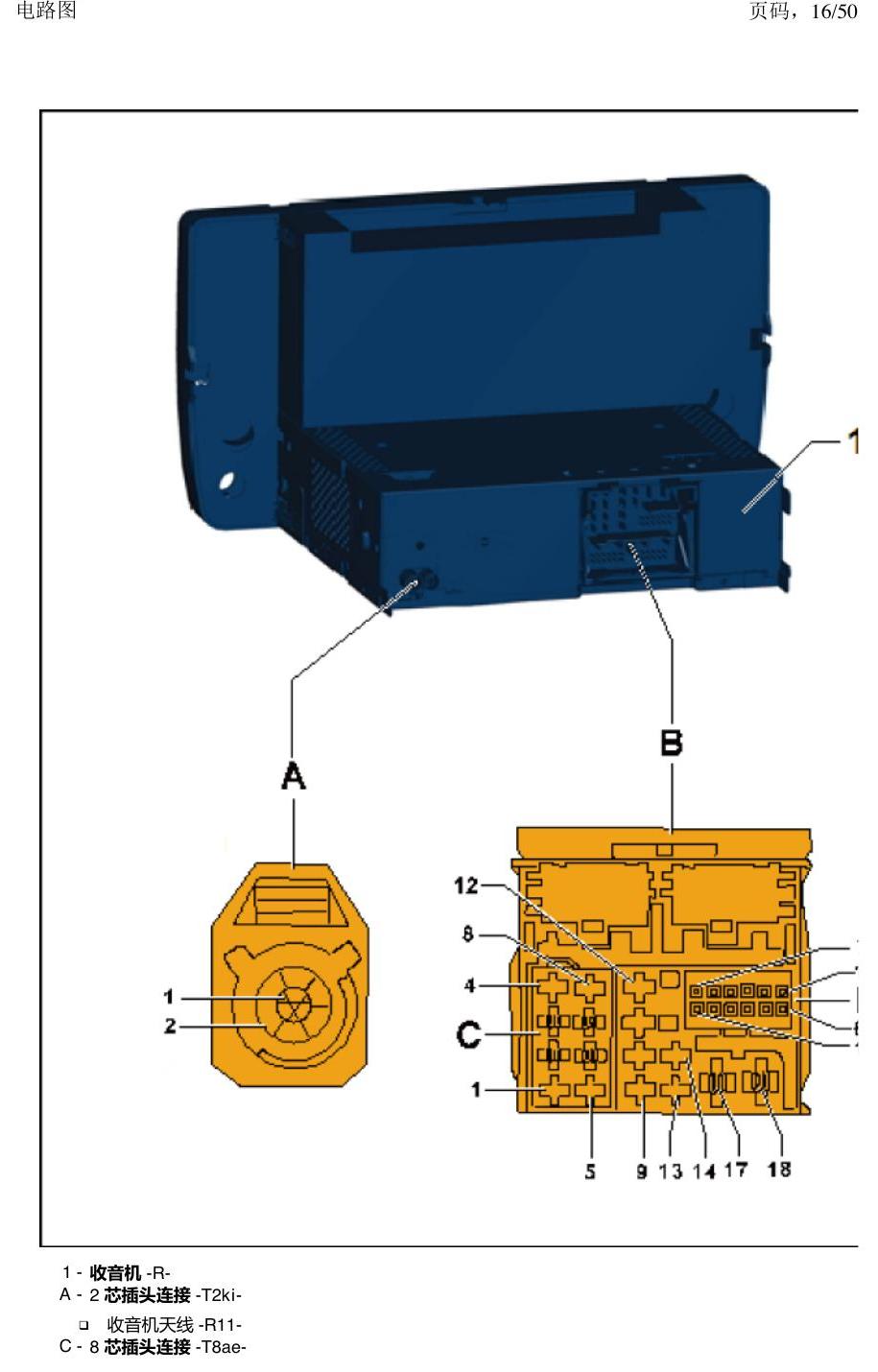

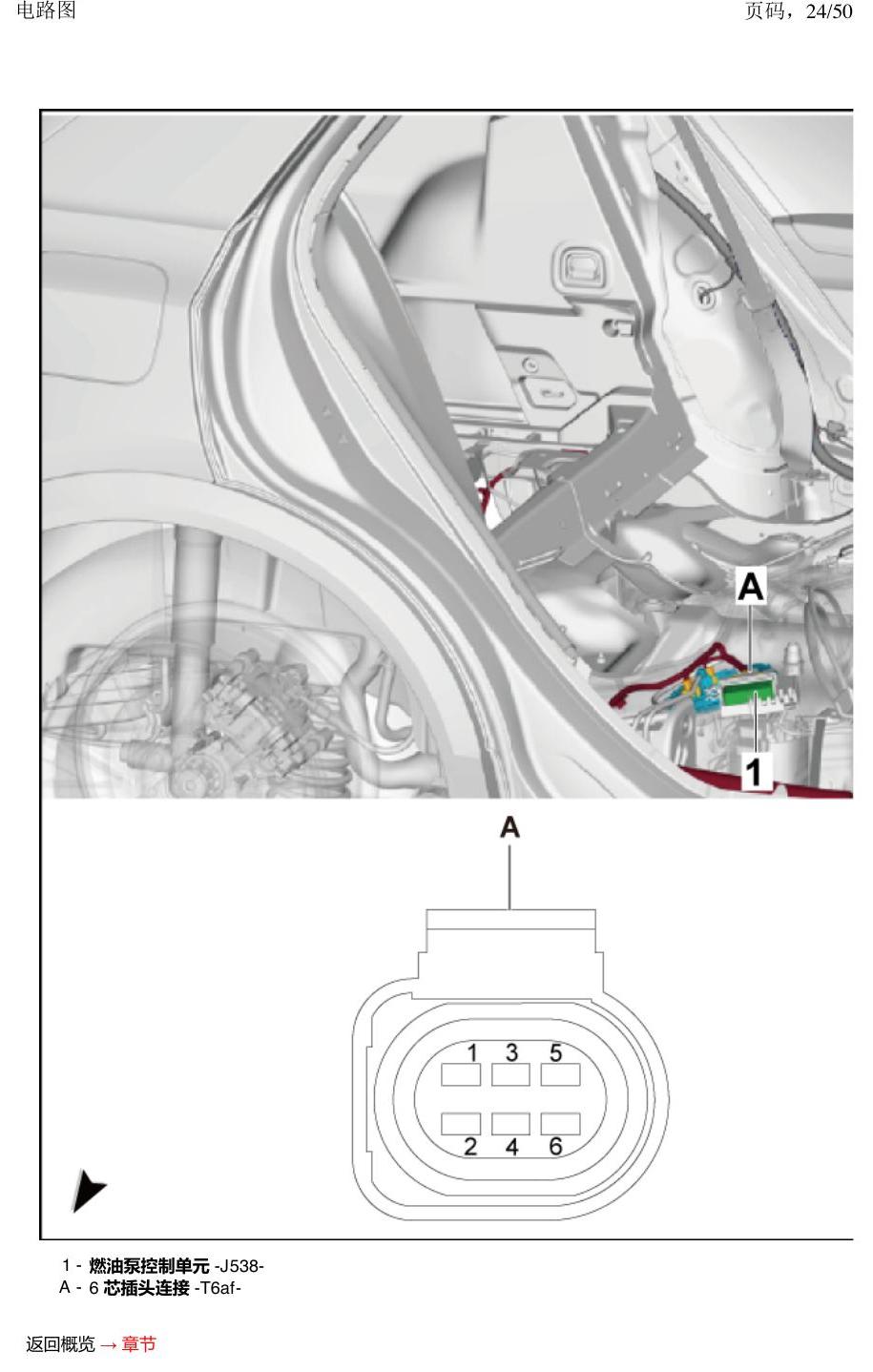

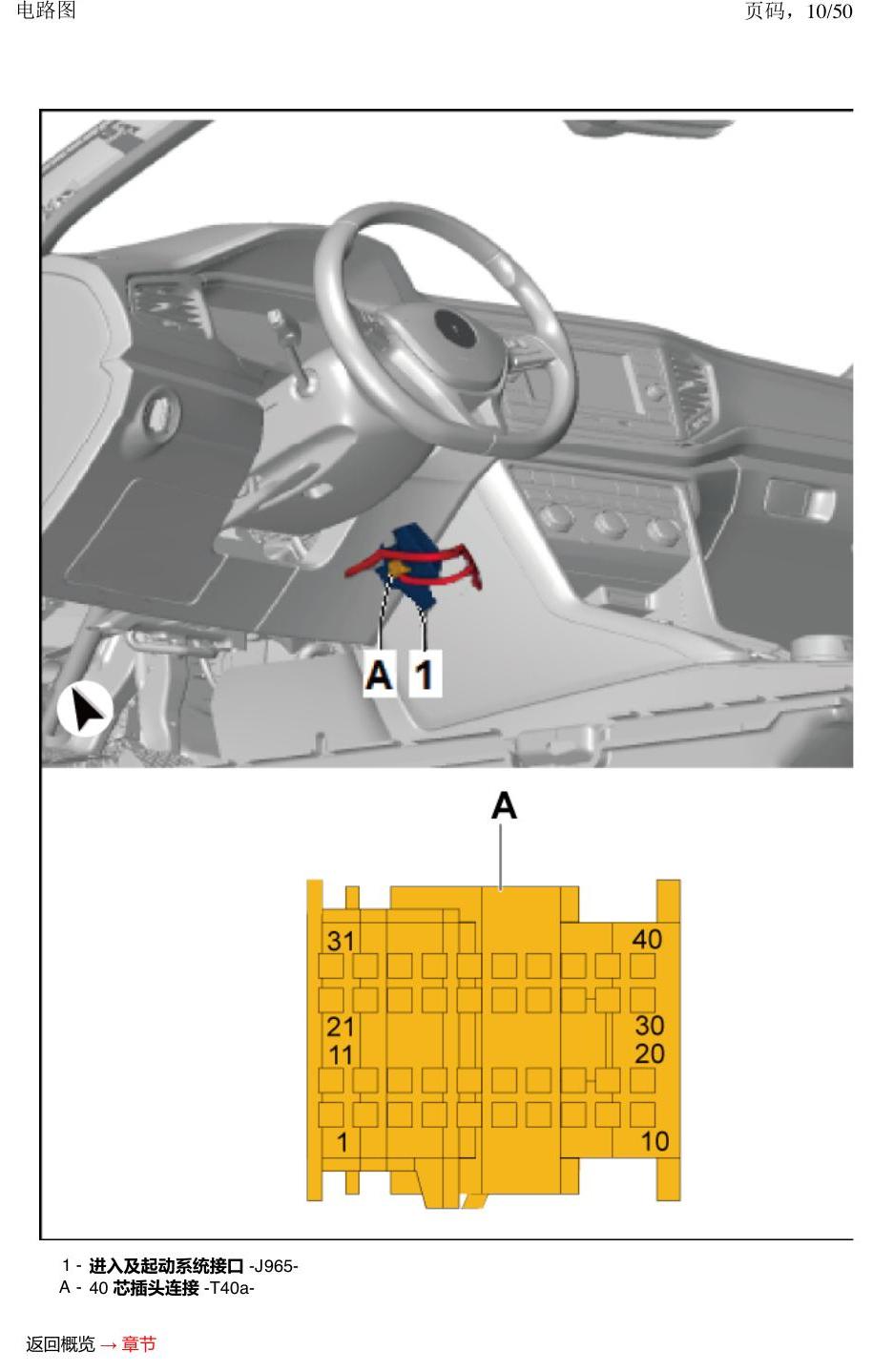

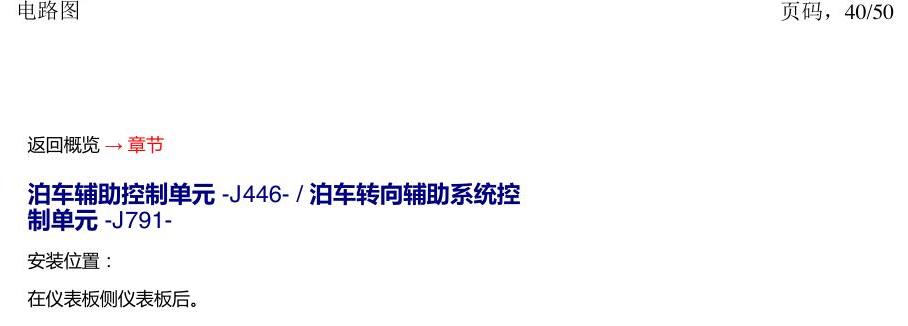

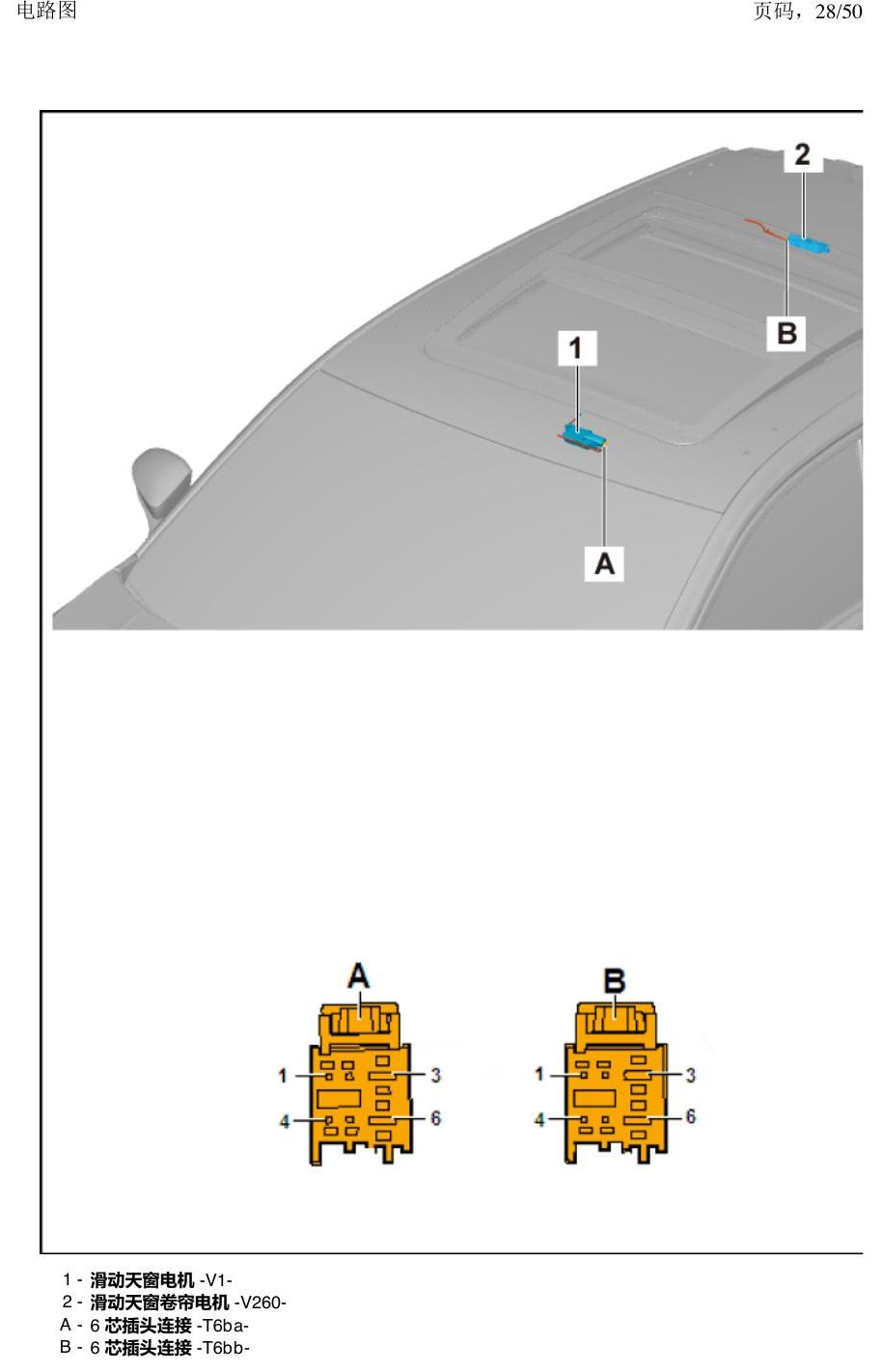

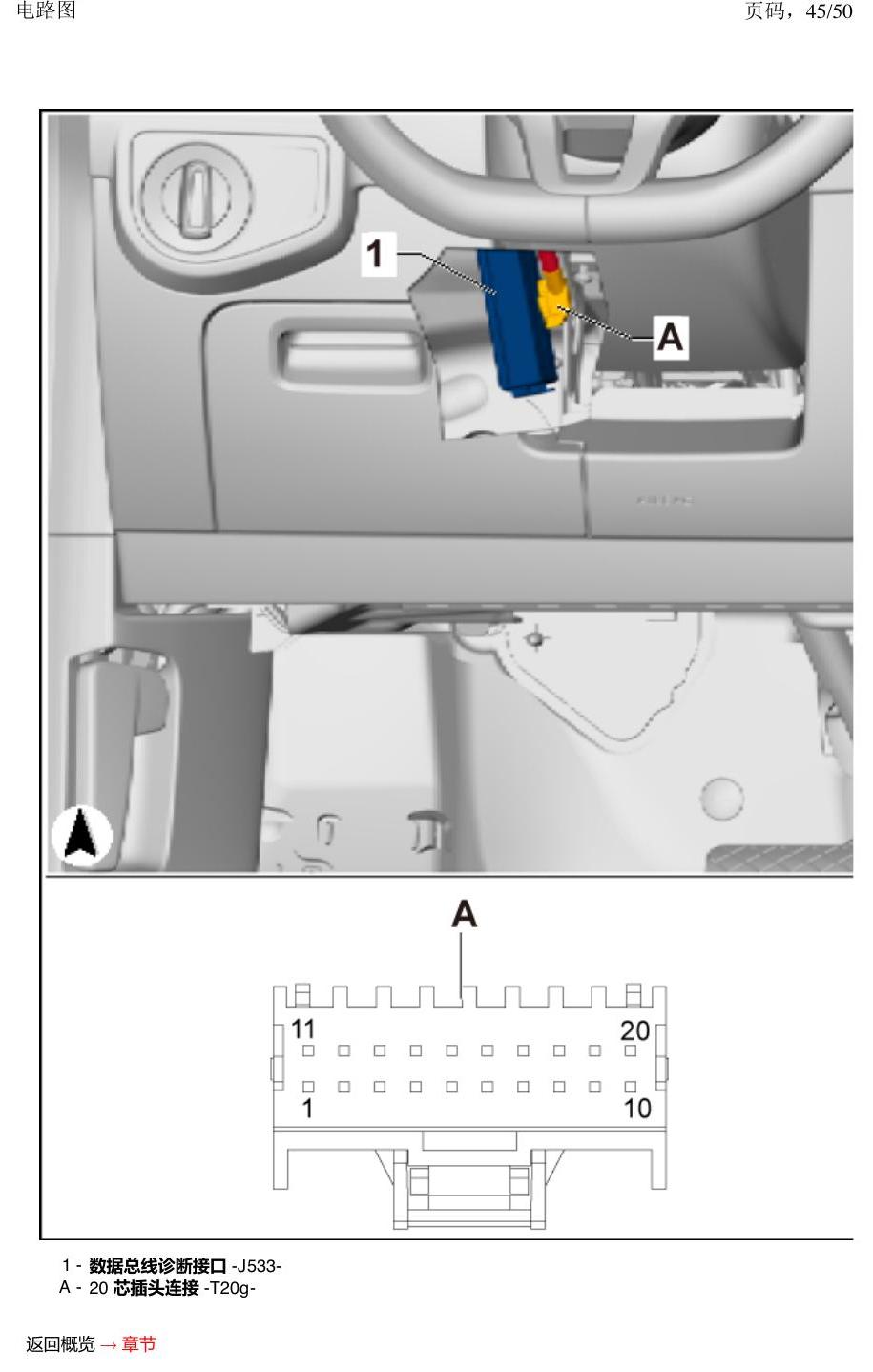

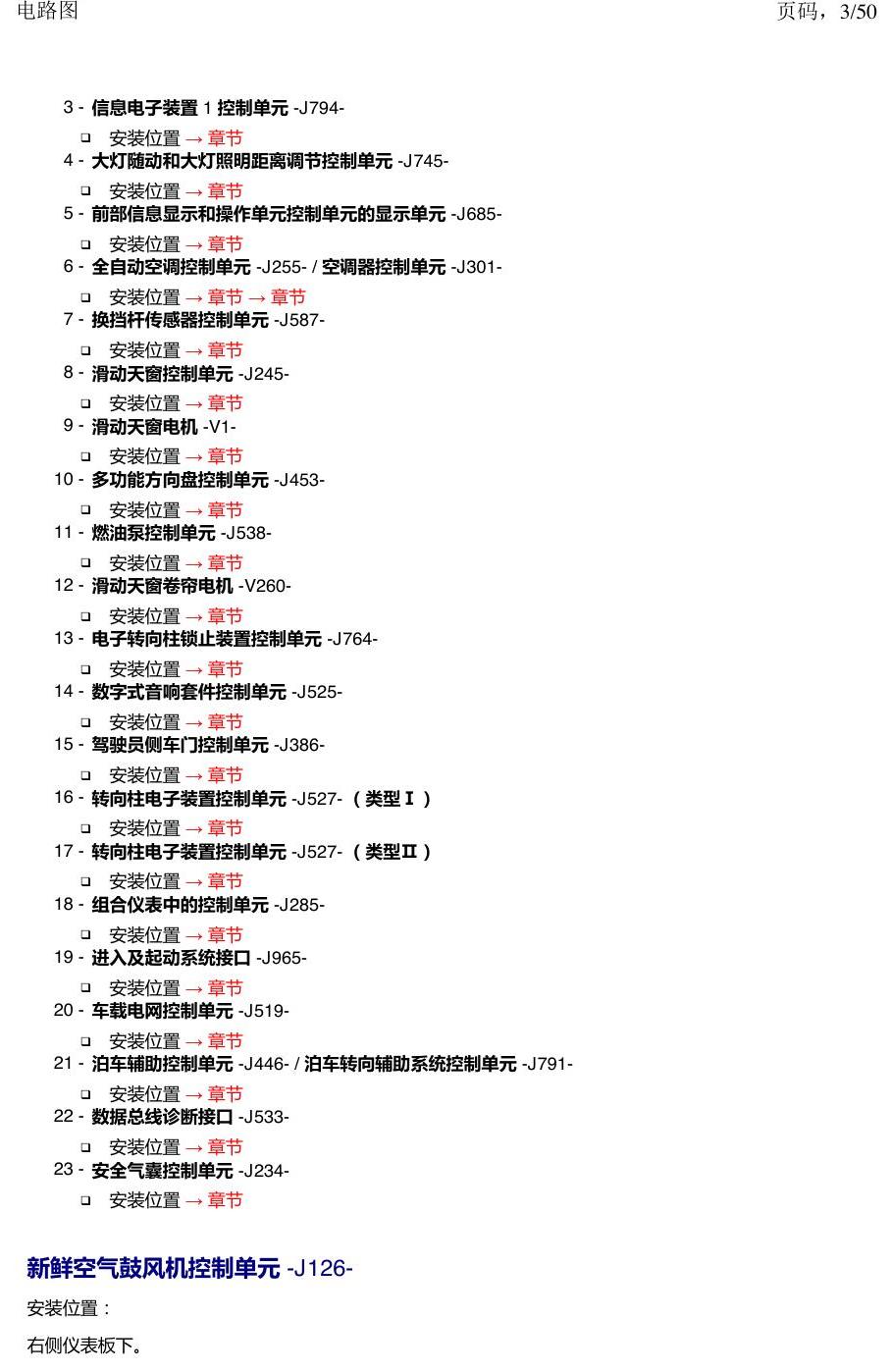

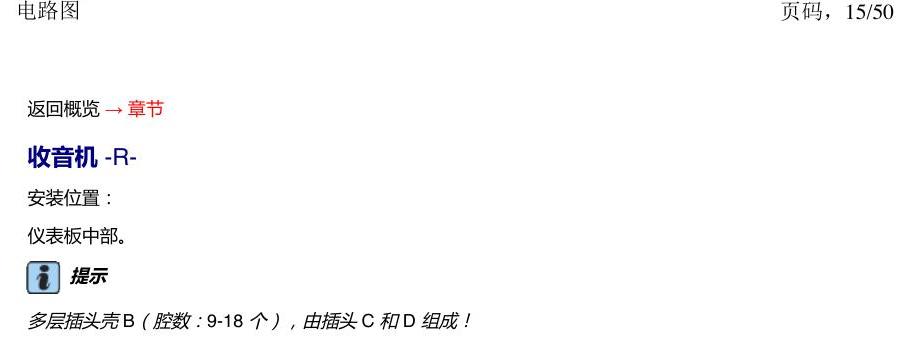

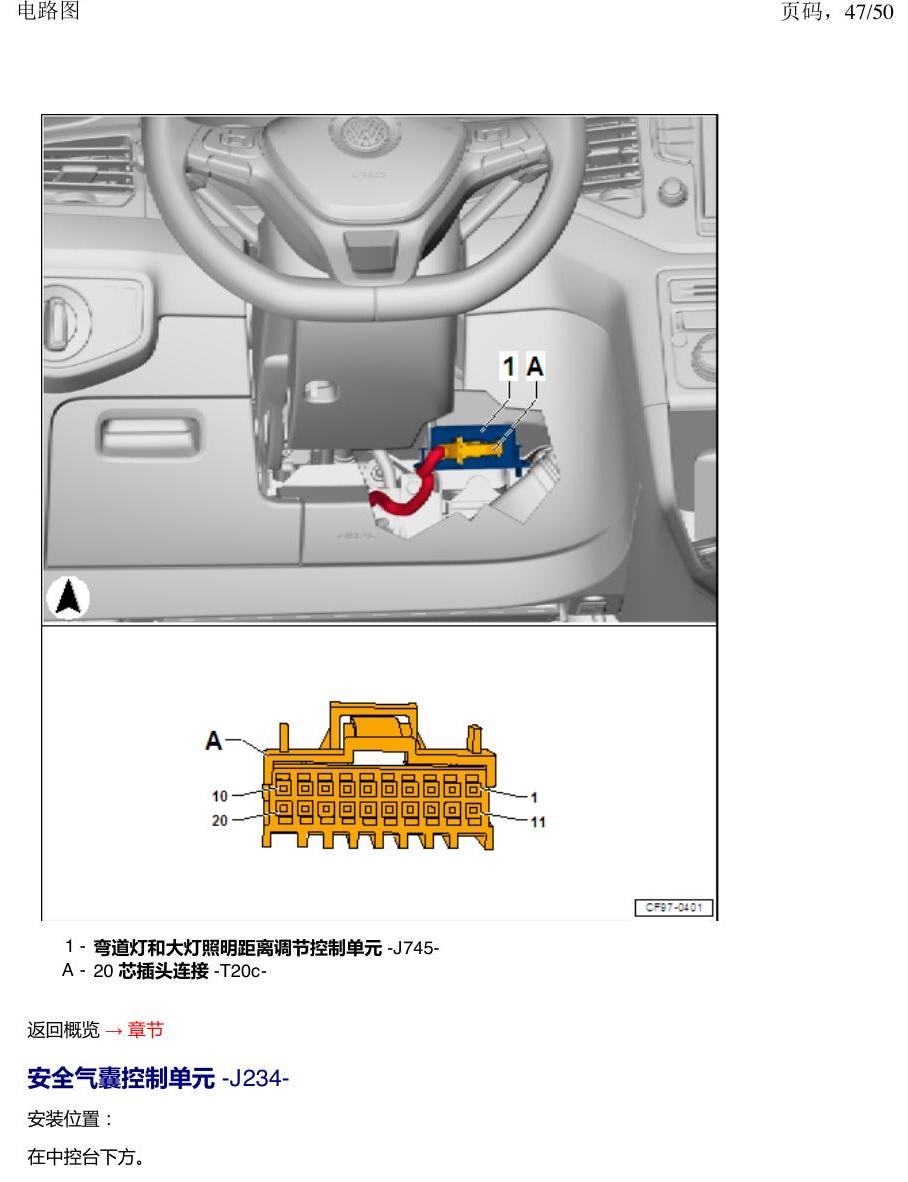

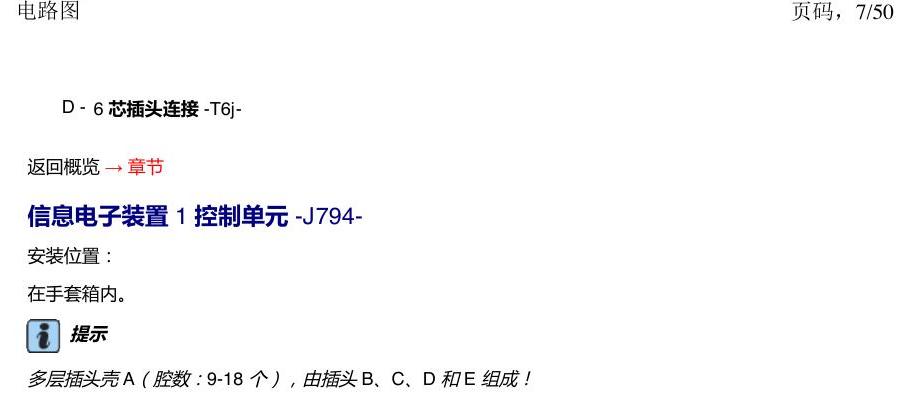

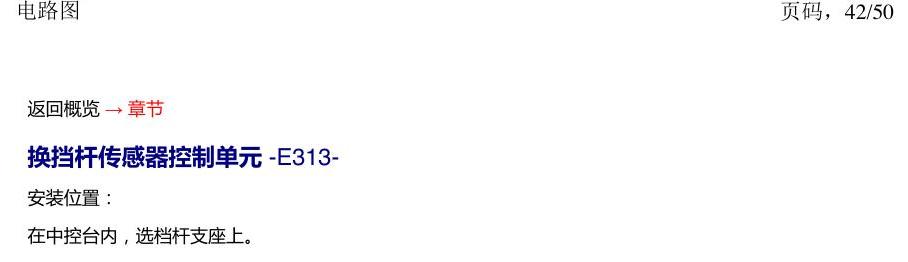

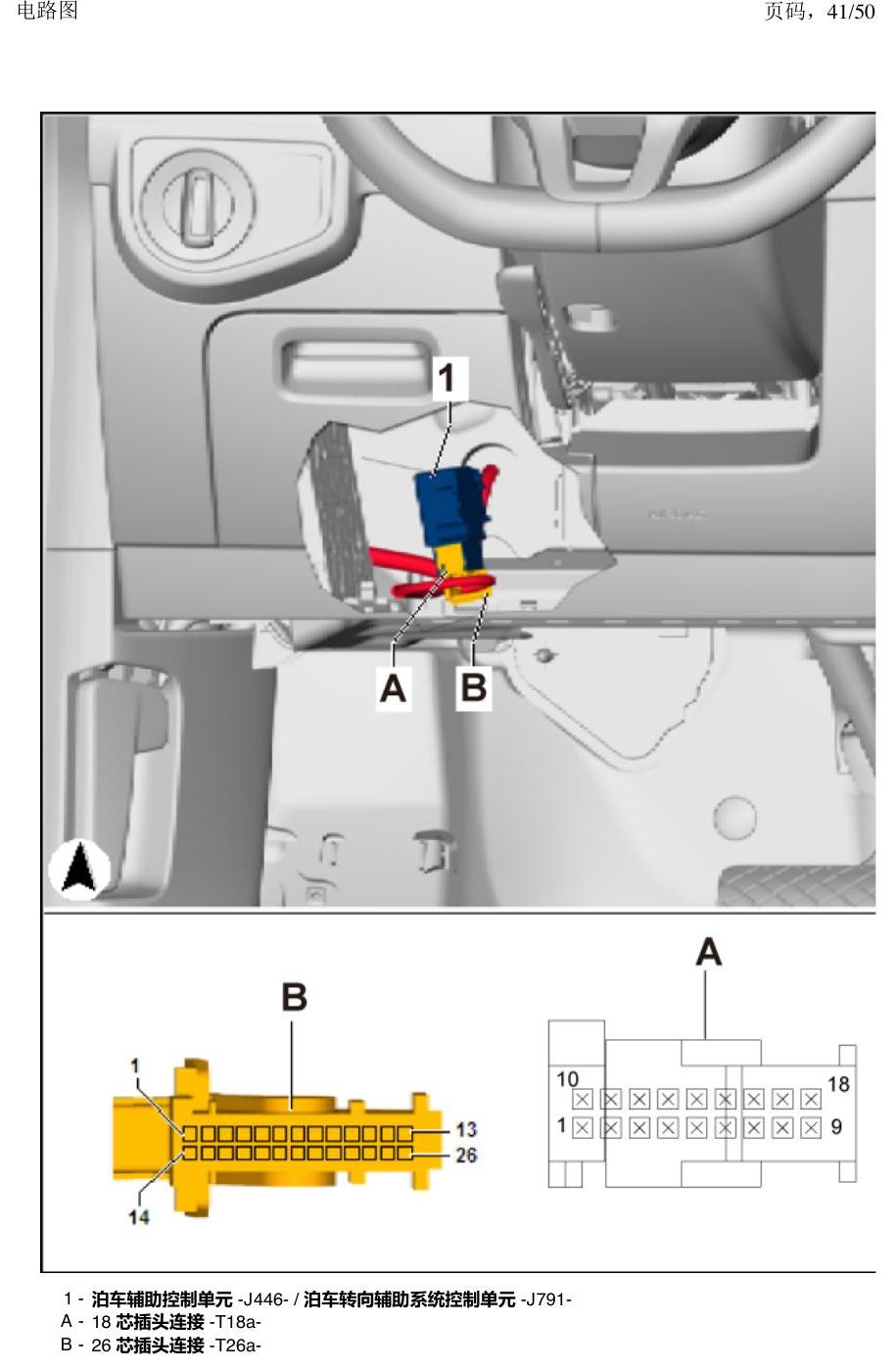

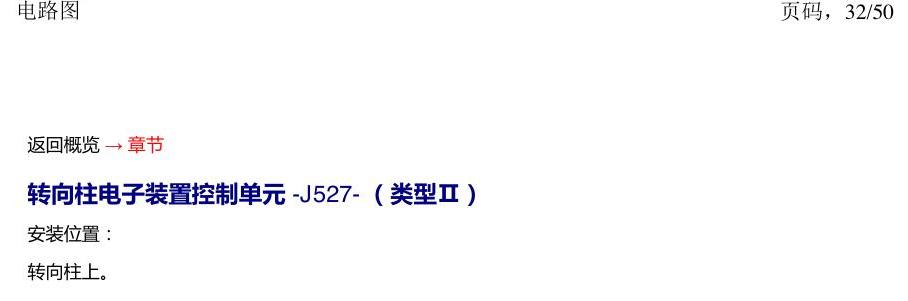

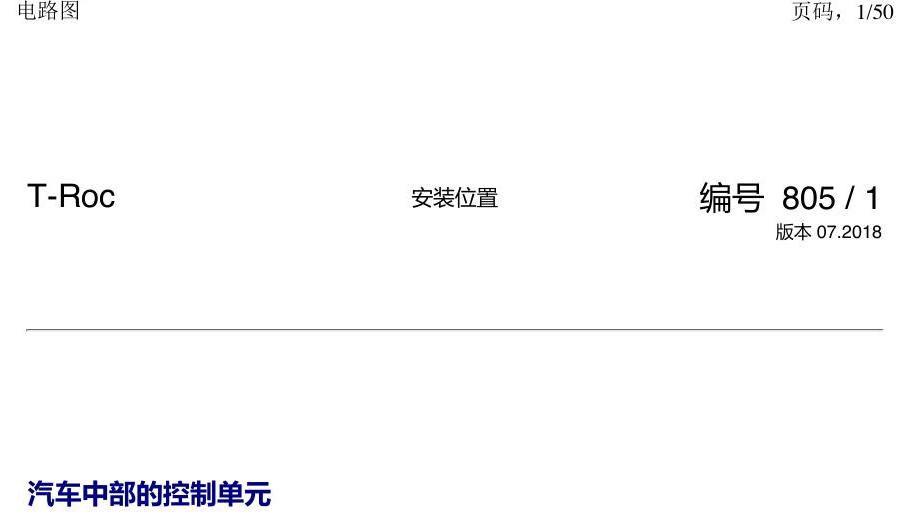

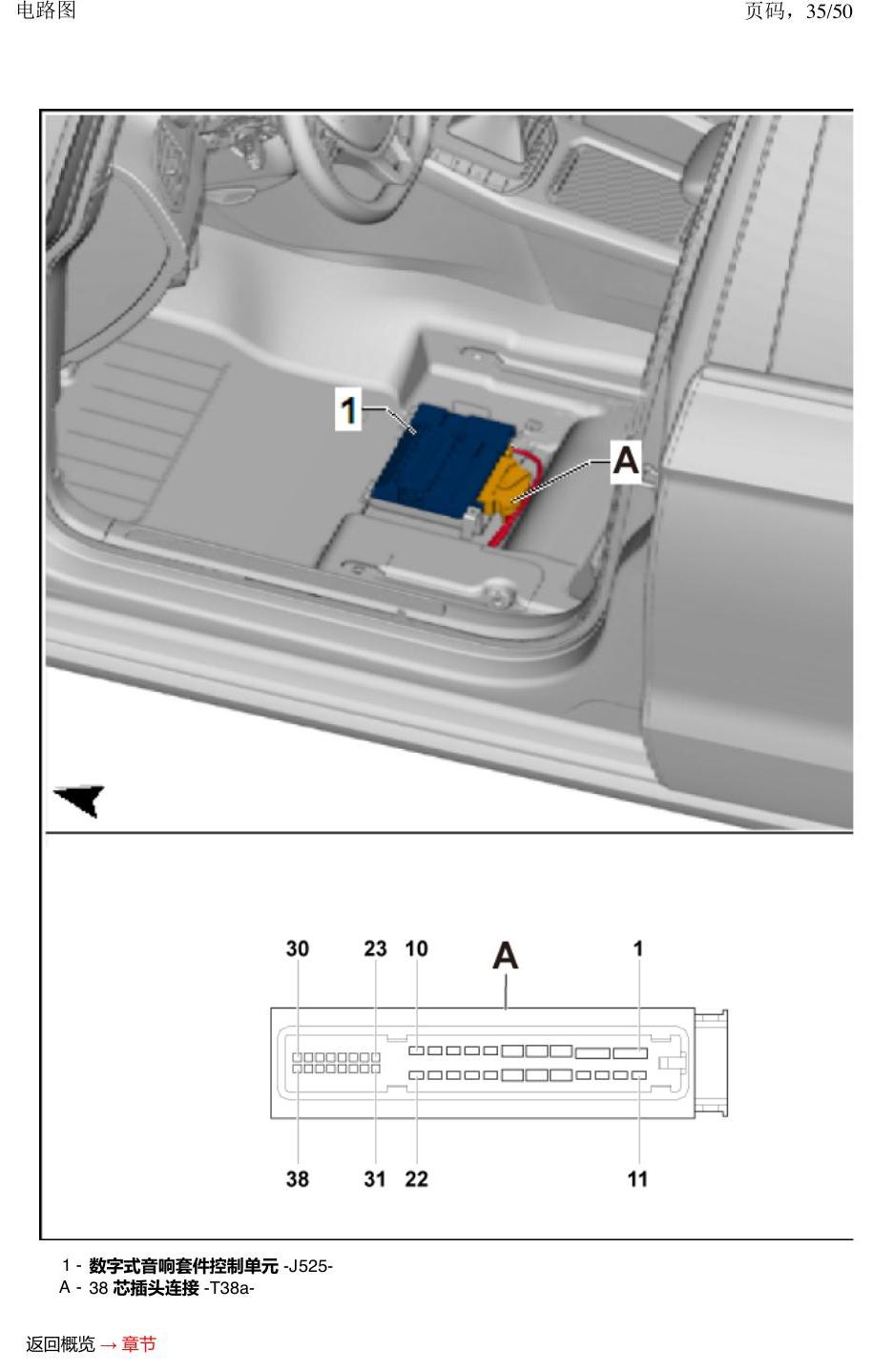

一汽大众探戈汽车中部的控制器电路图 — 一汽大众探戈汽车中部的控制器电路图原始资料第1页
