上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

肖师傅
肖师傅
肖师傅
管理员
14149
文章
2
粉丝
电路速查159阅读模式
摘要上海大众辉昂 3.0 升汽油发动机 , CREB 电路图资料。

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

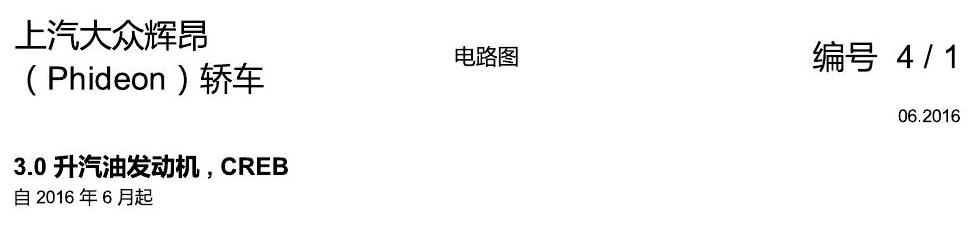

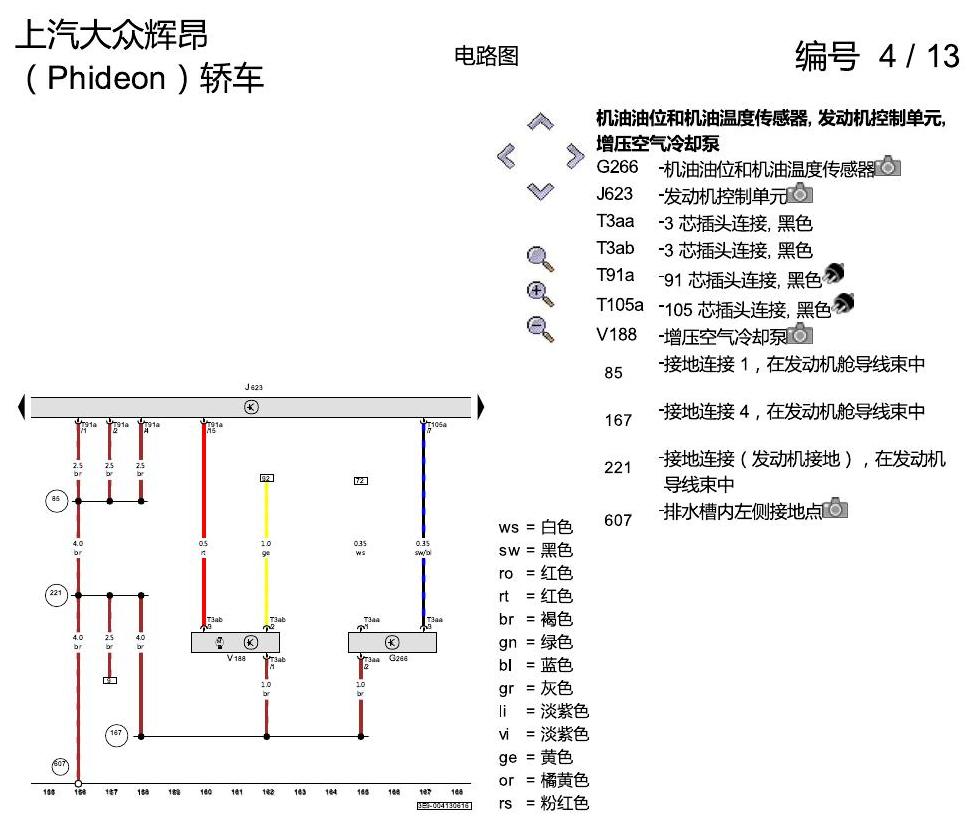

下方为原始资料图，共 41 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

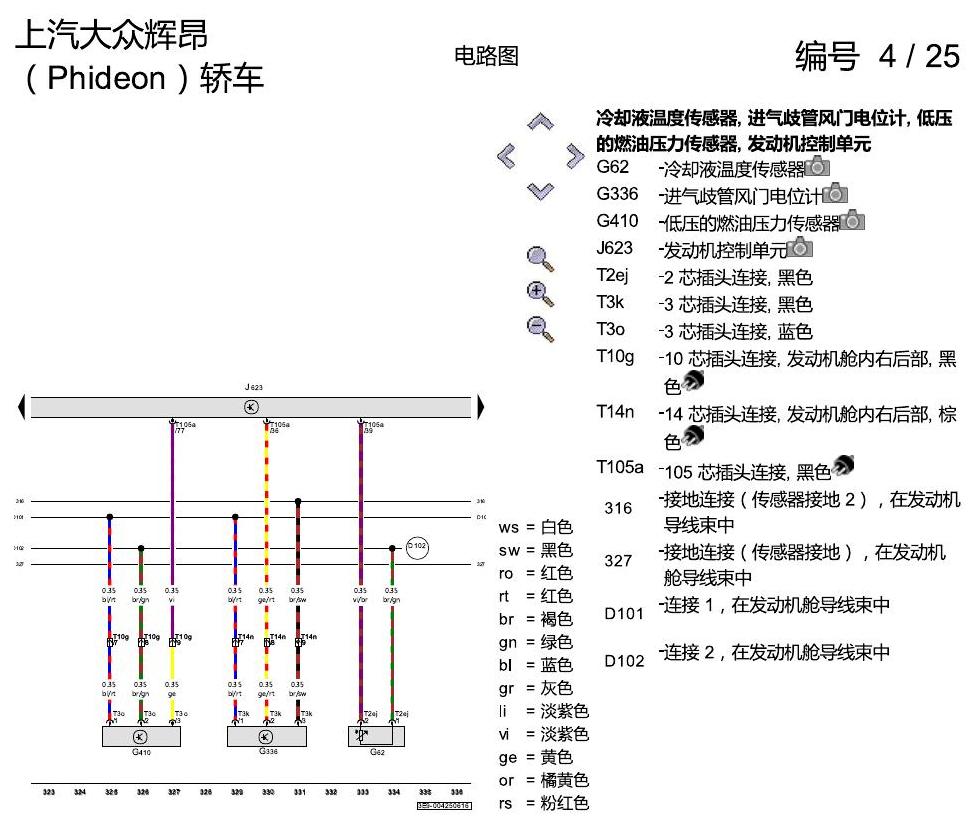

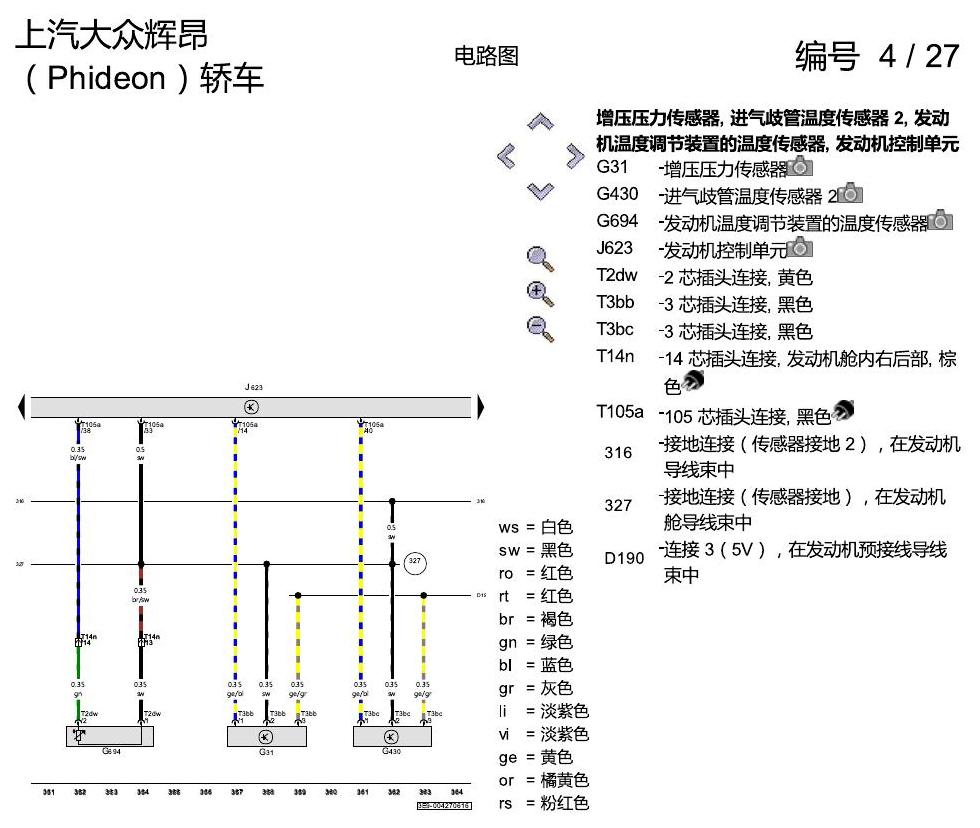

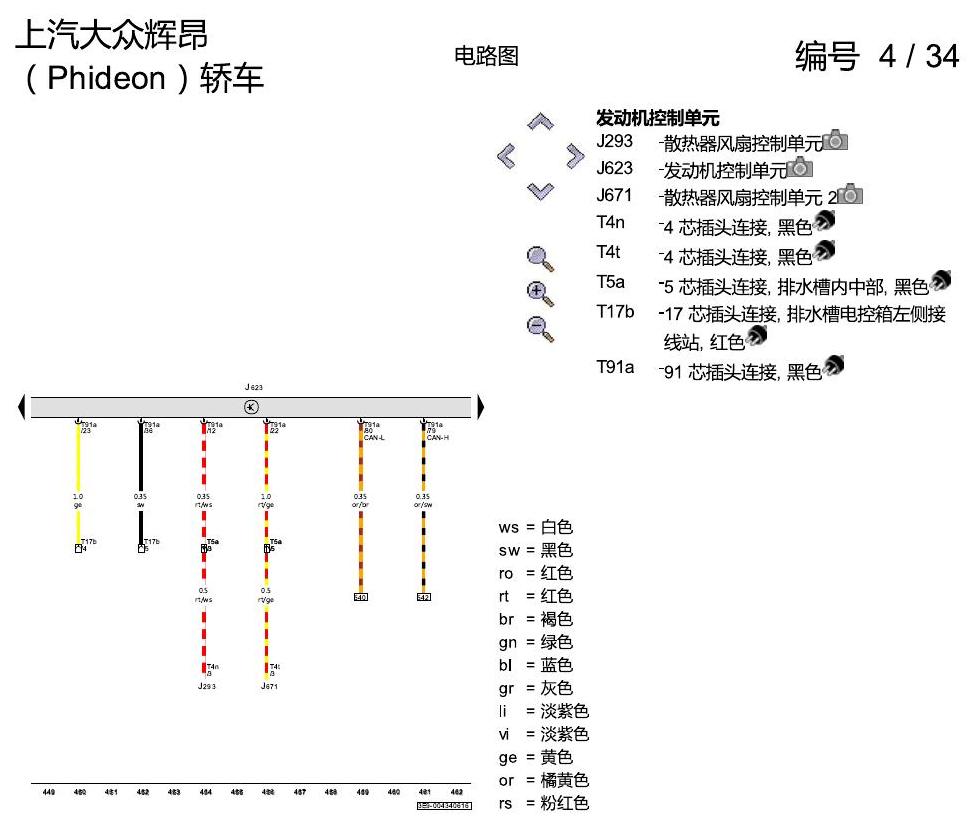

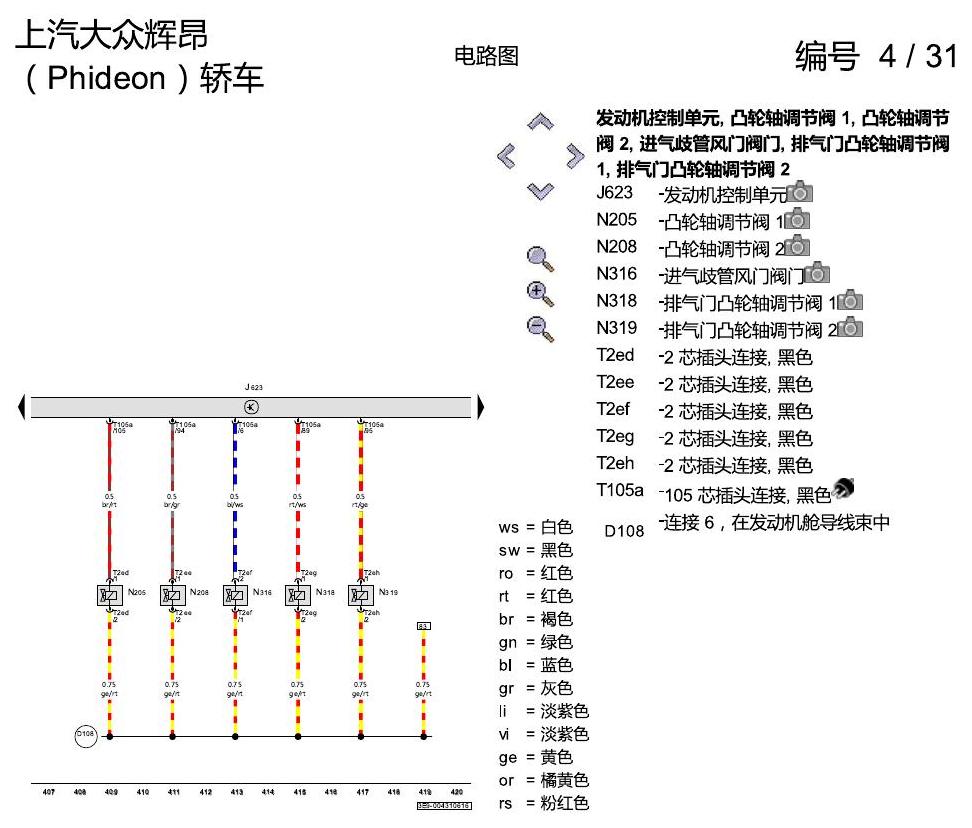

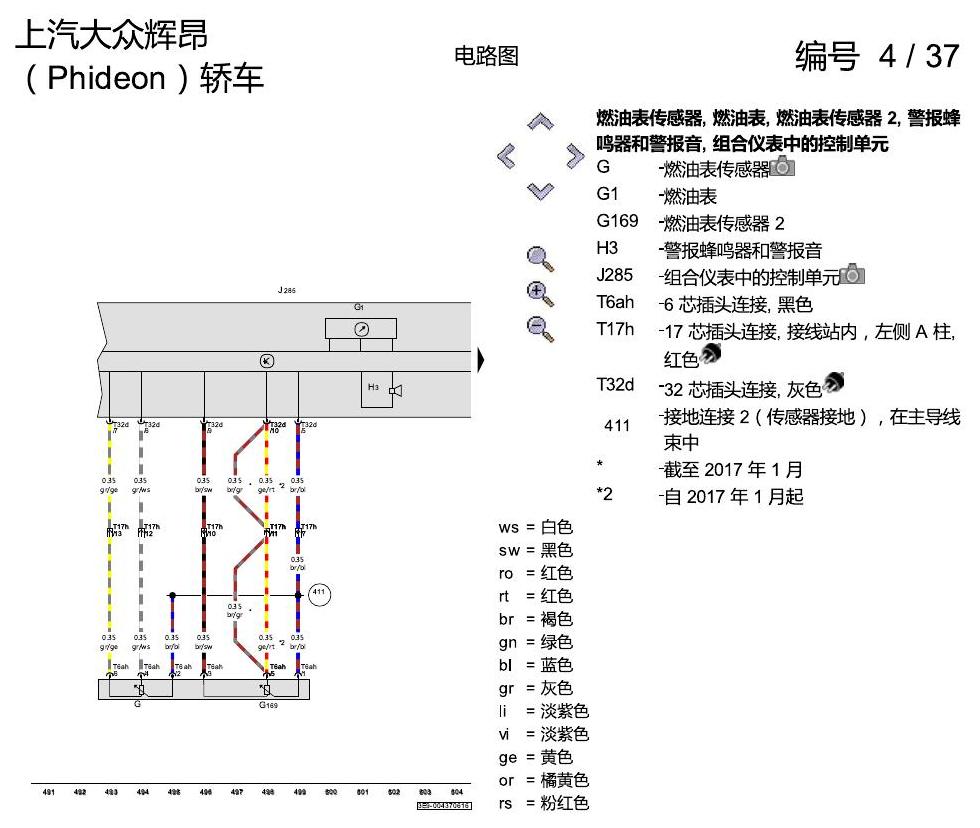

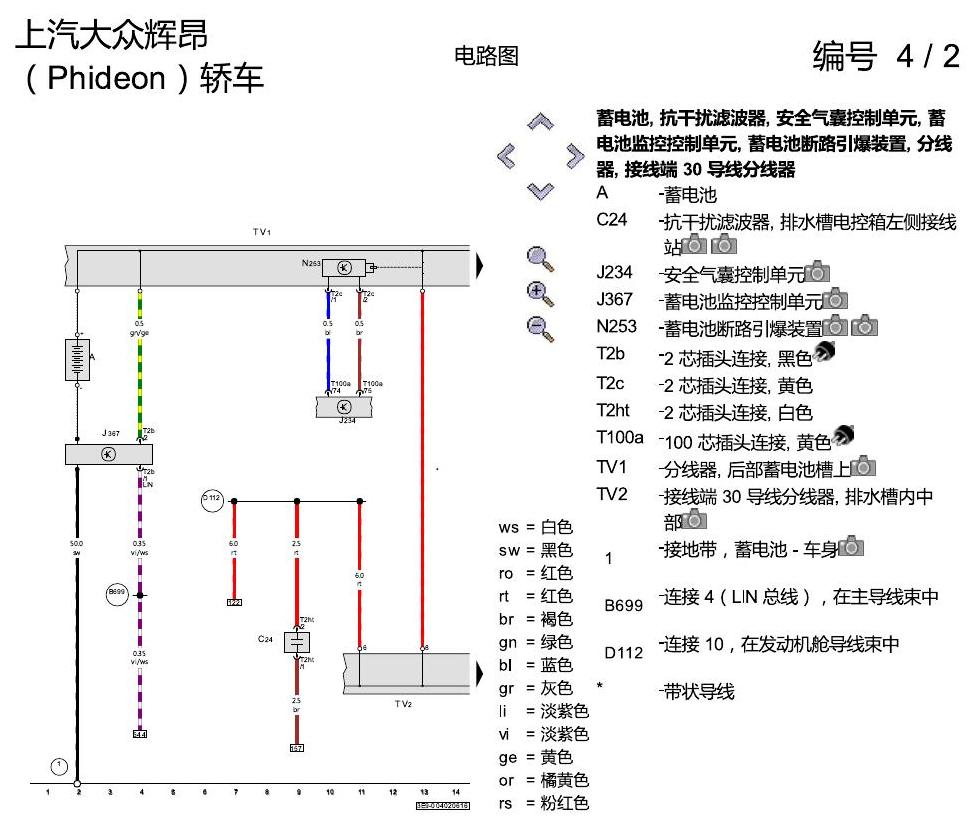

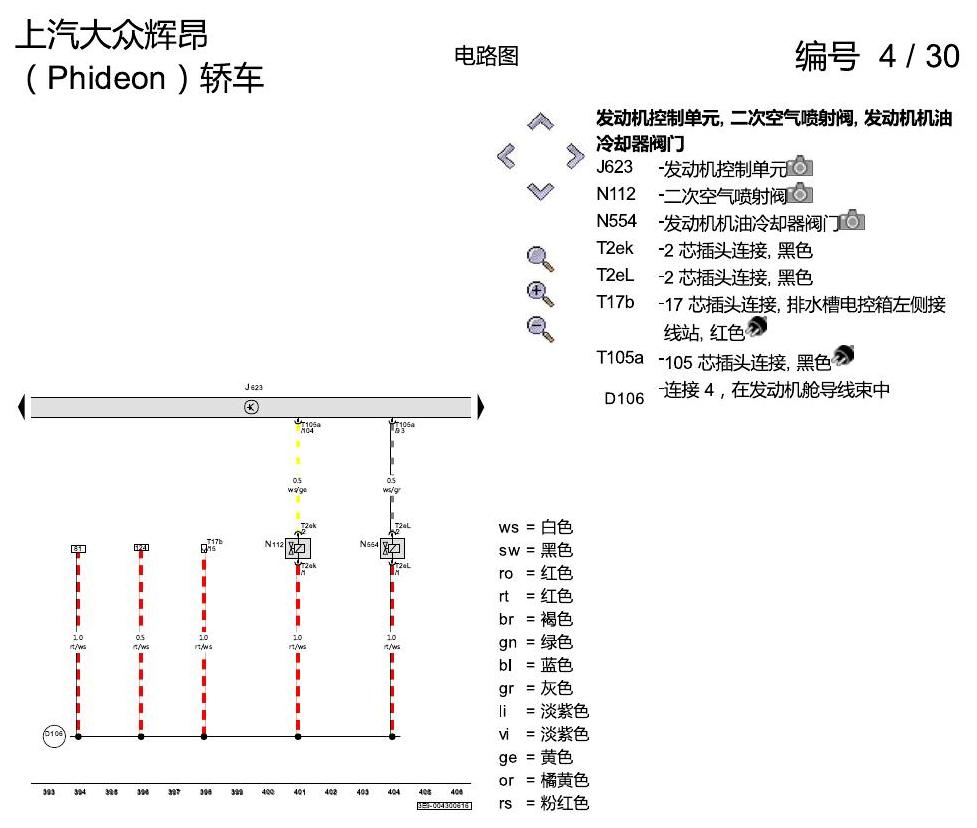

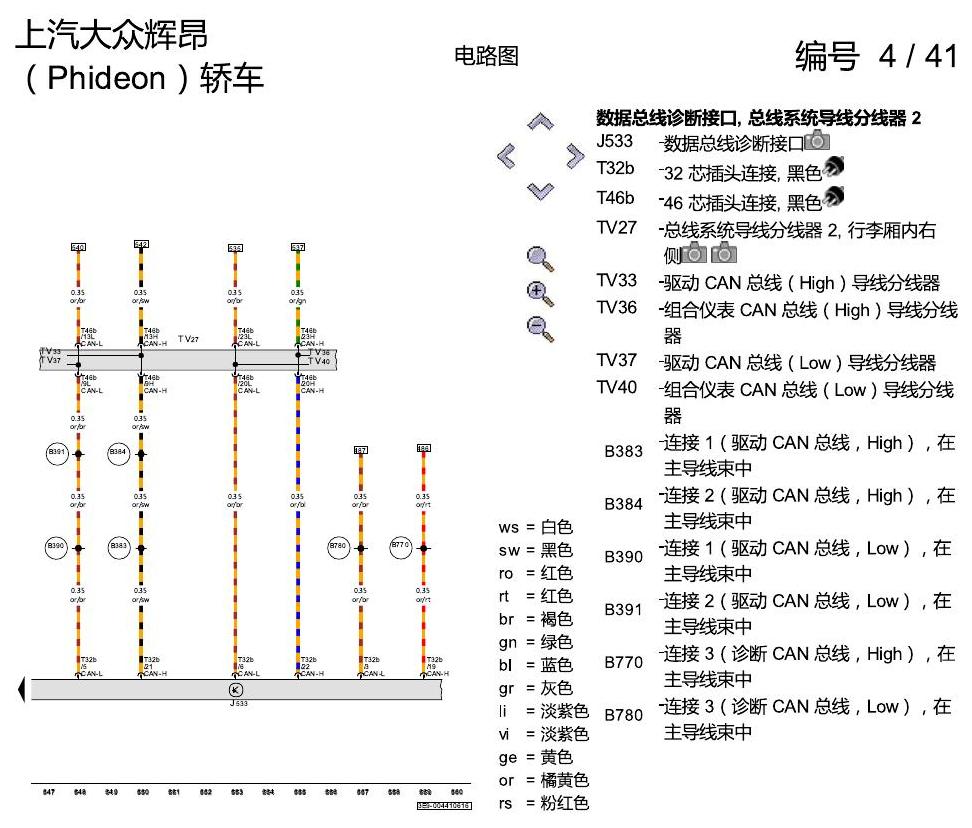

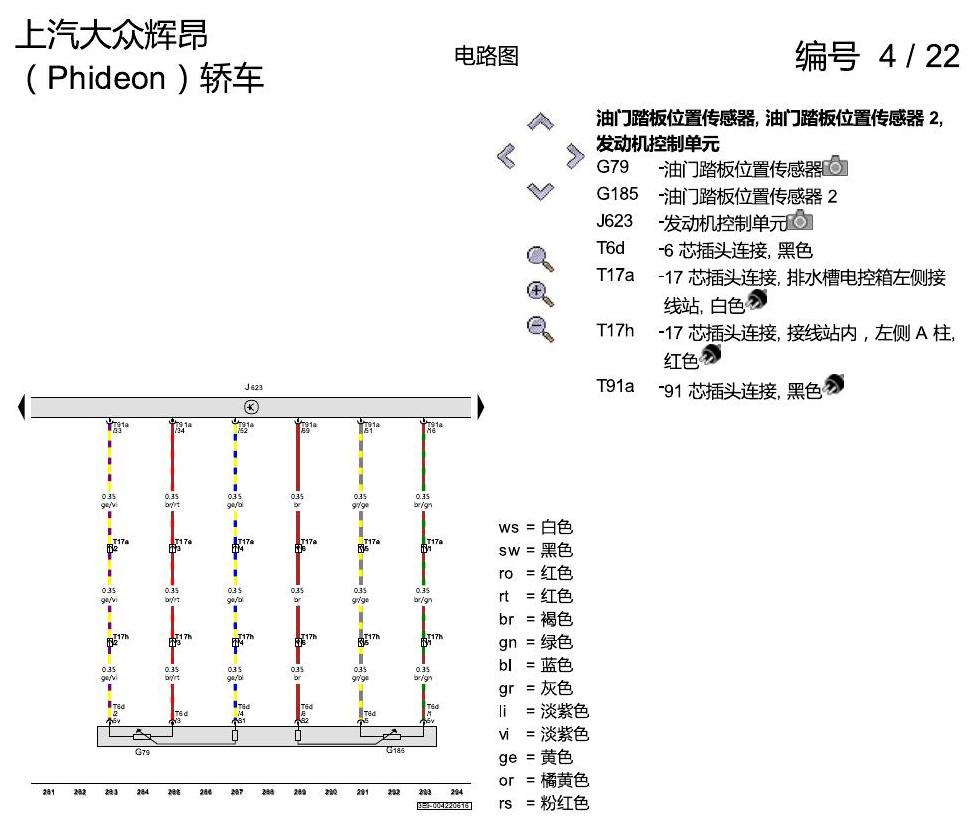

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第1页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

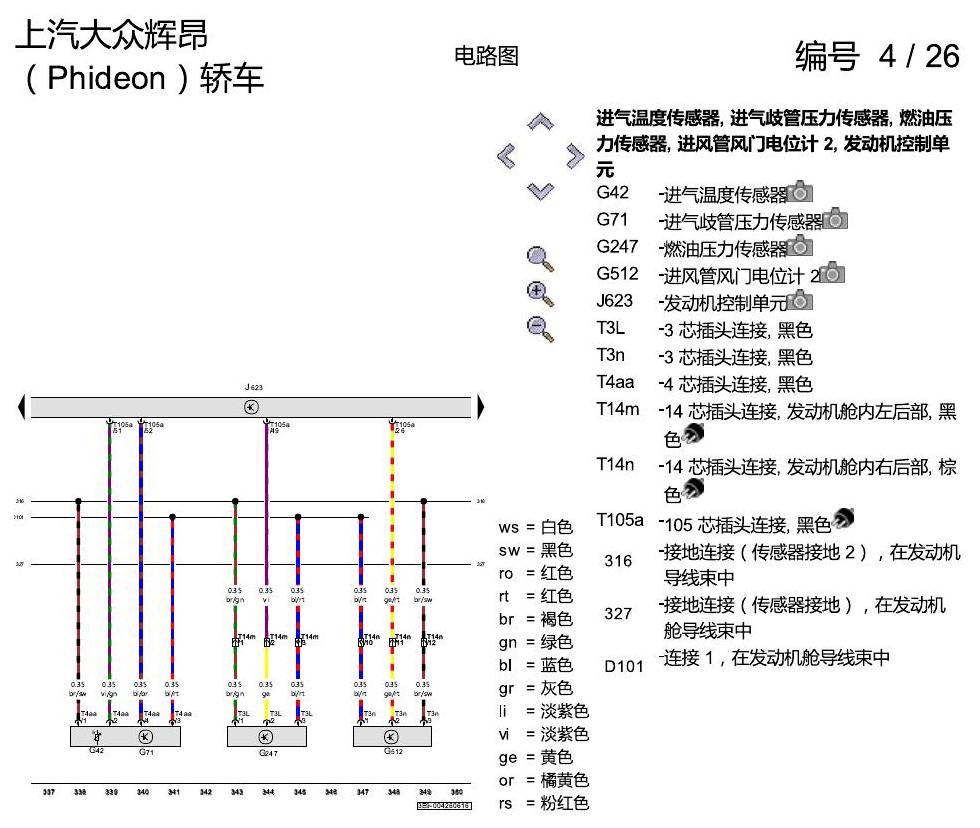

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第2页

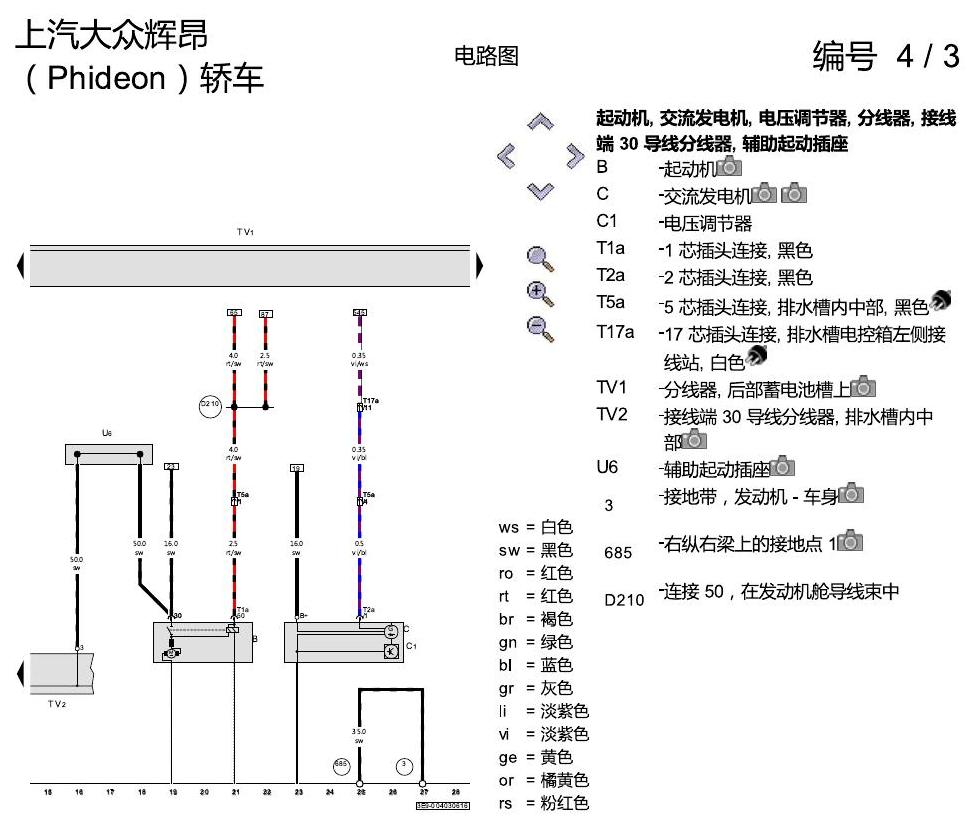

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

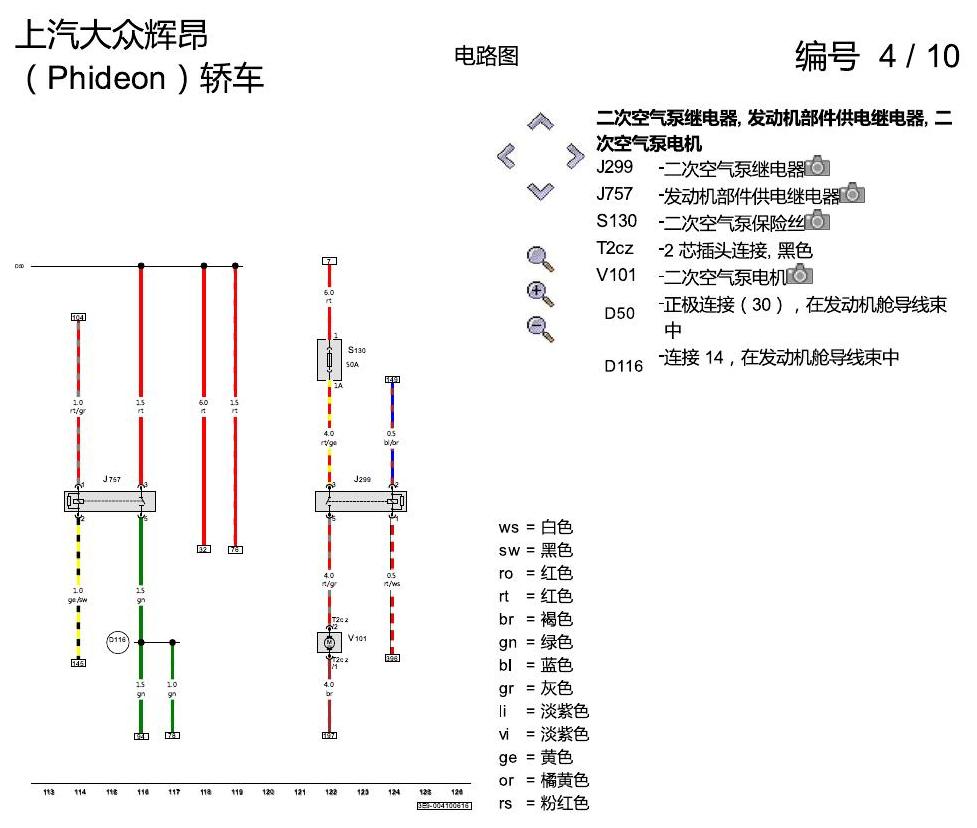

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第3页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

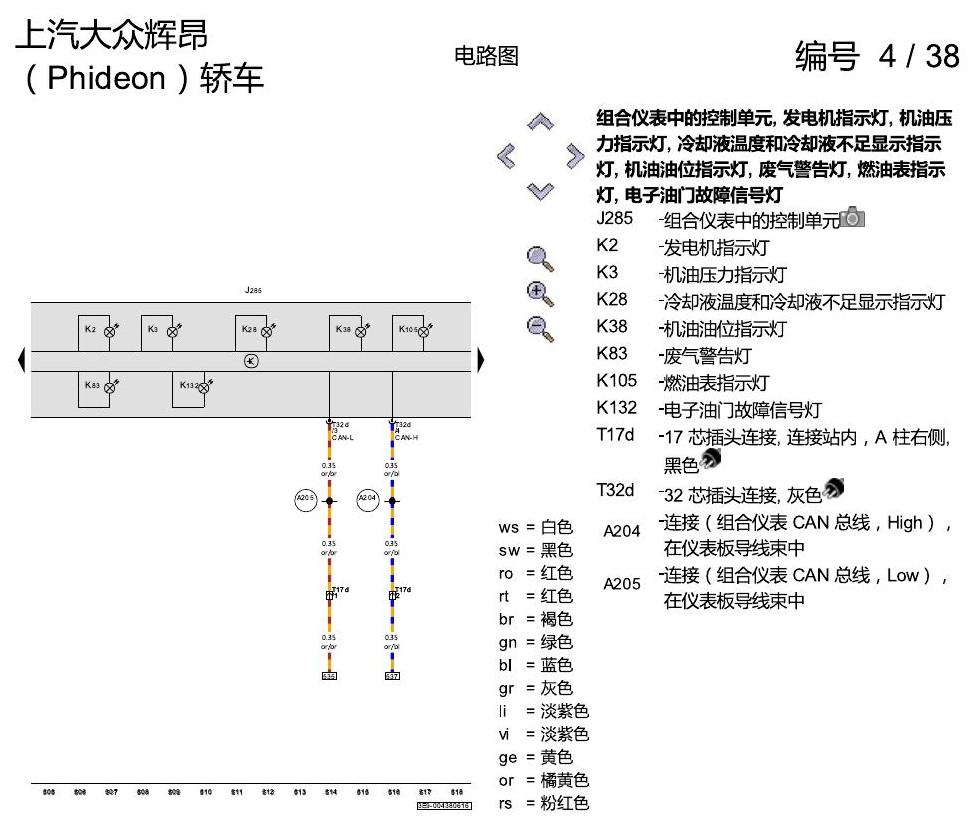

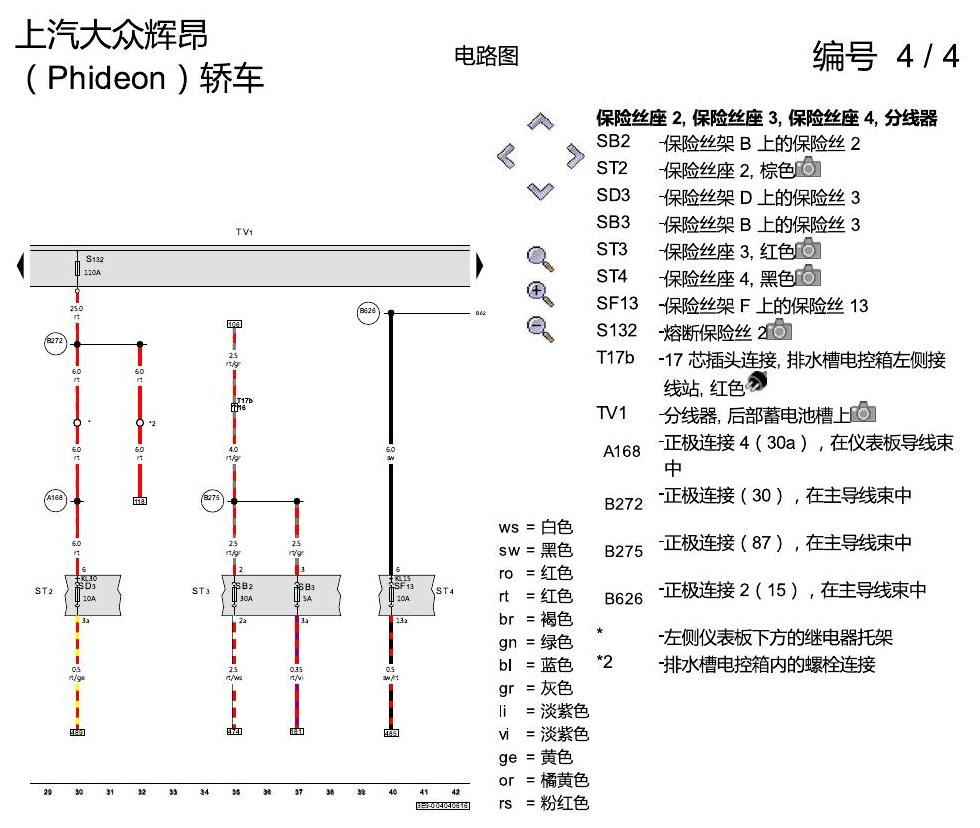

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第4页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

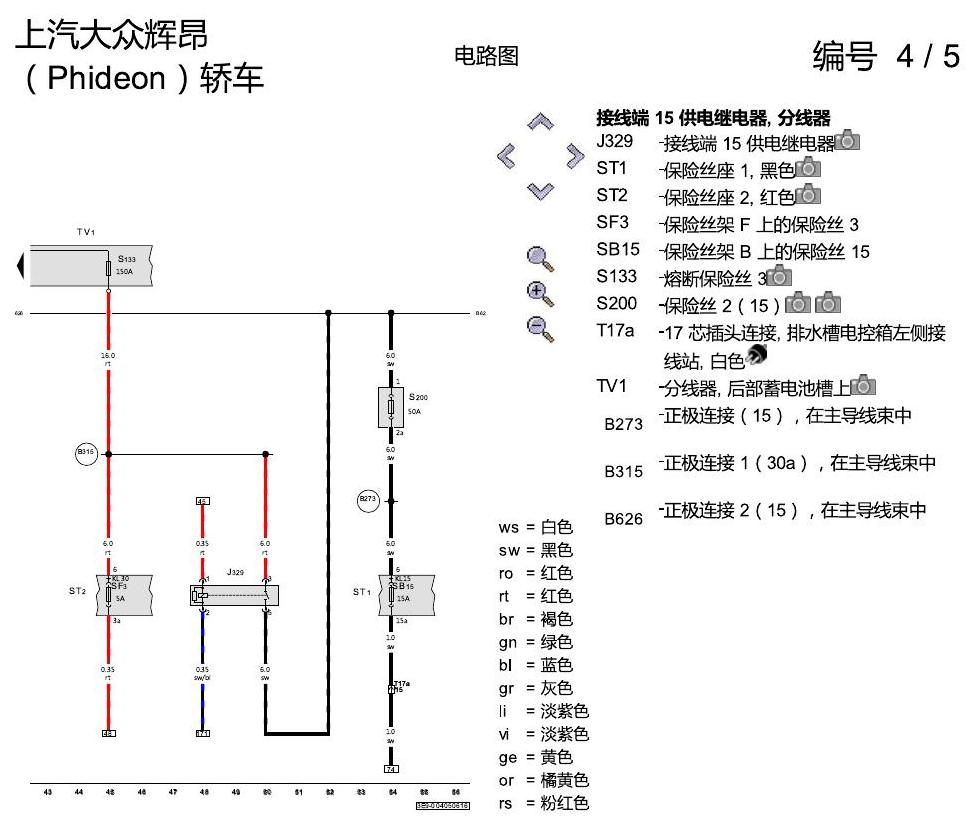

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第5页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

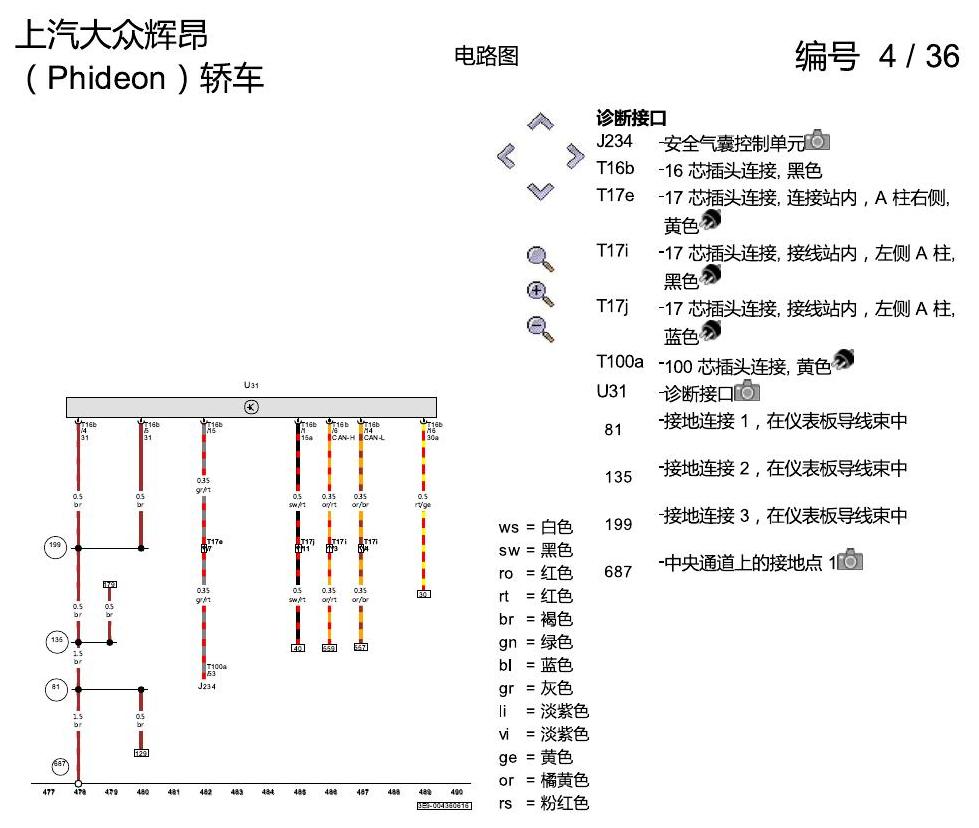

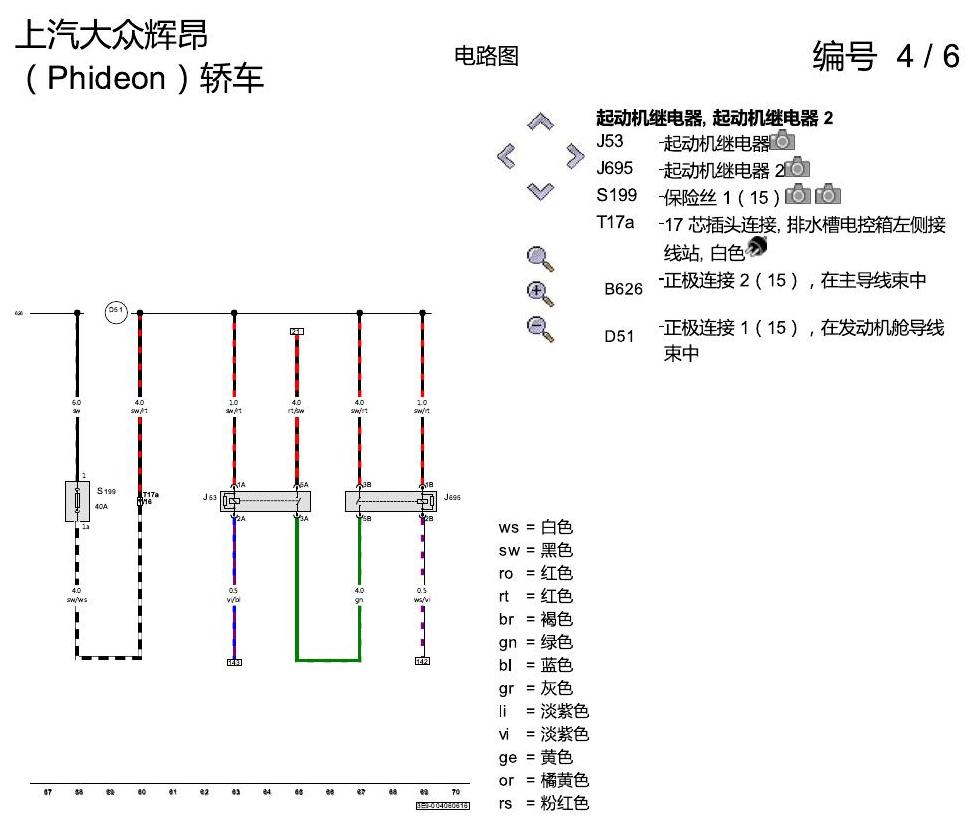

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第6页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

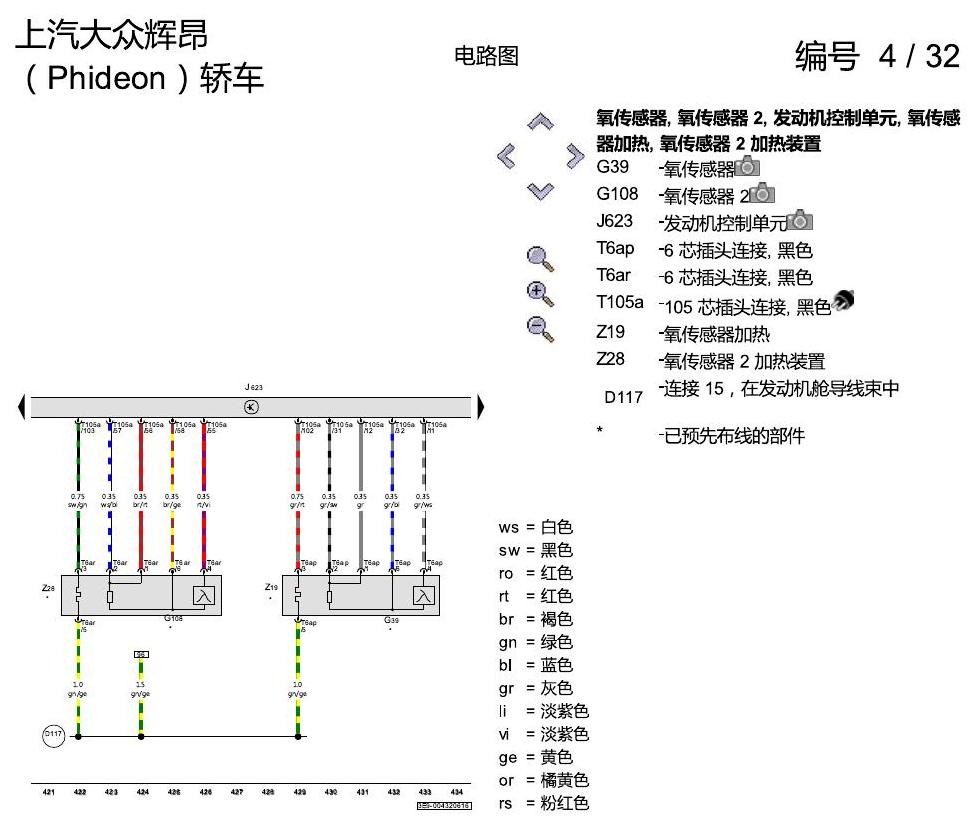

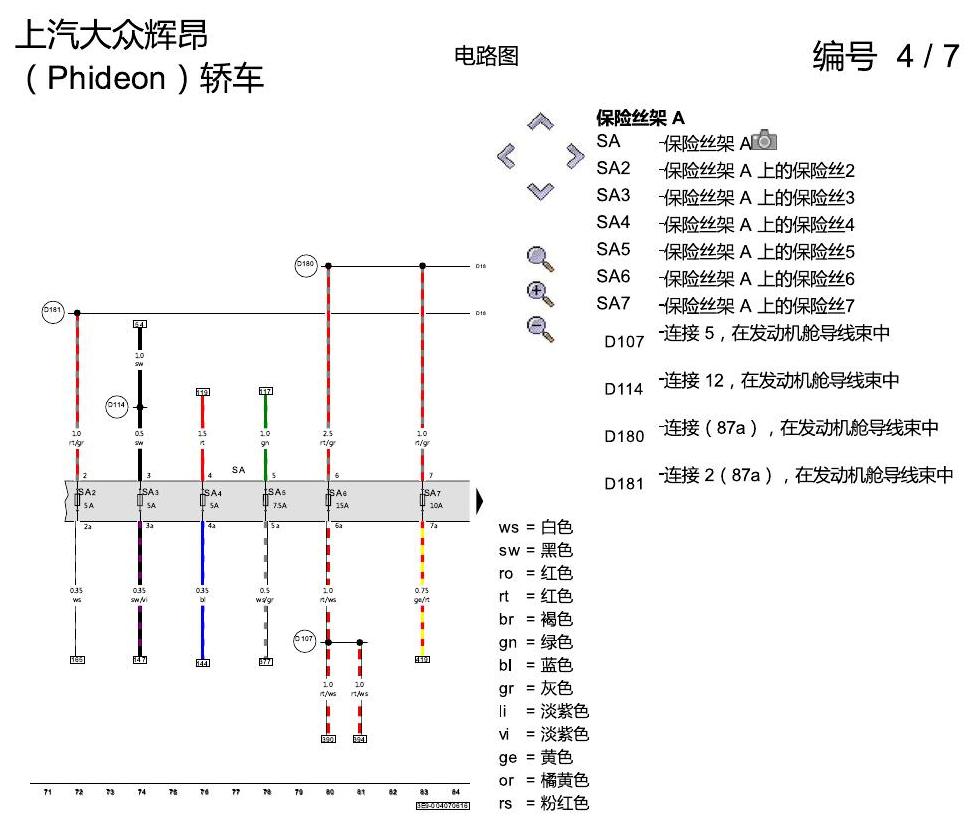

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第7页

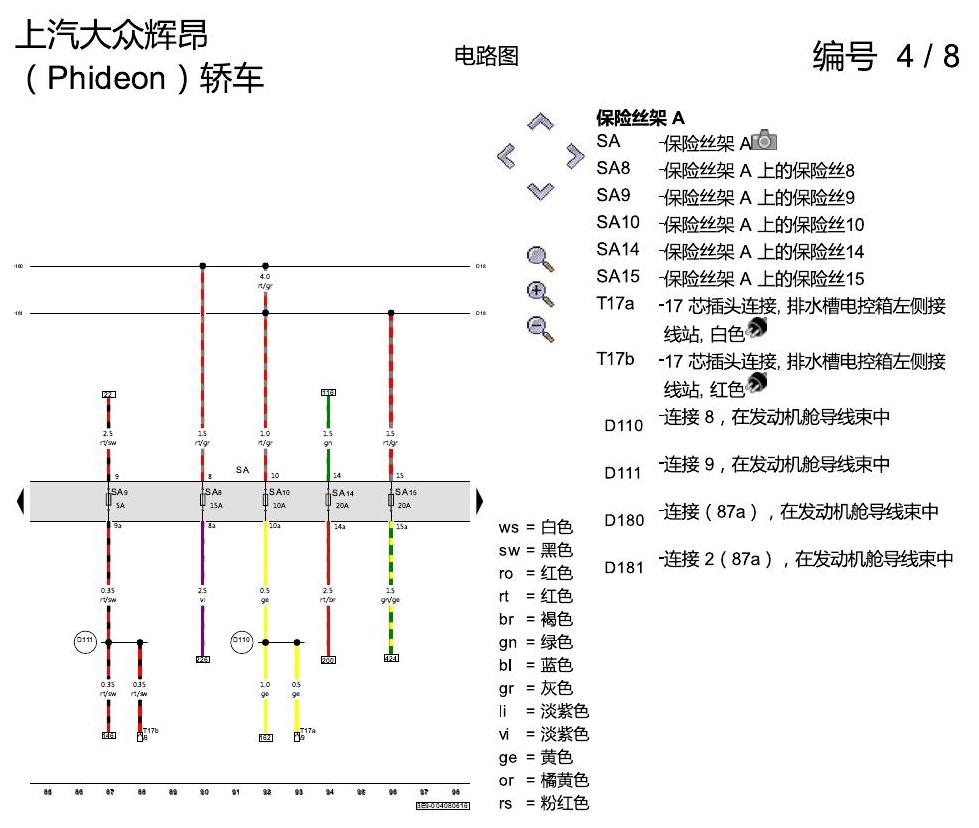

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第8页

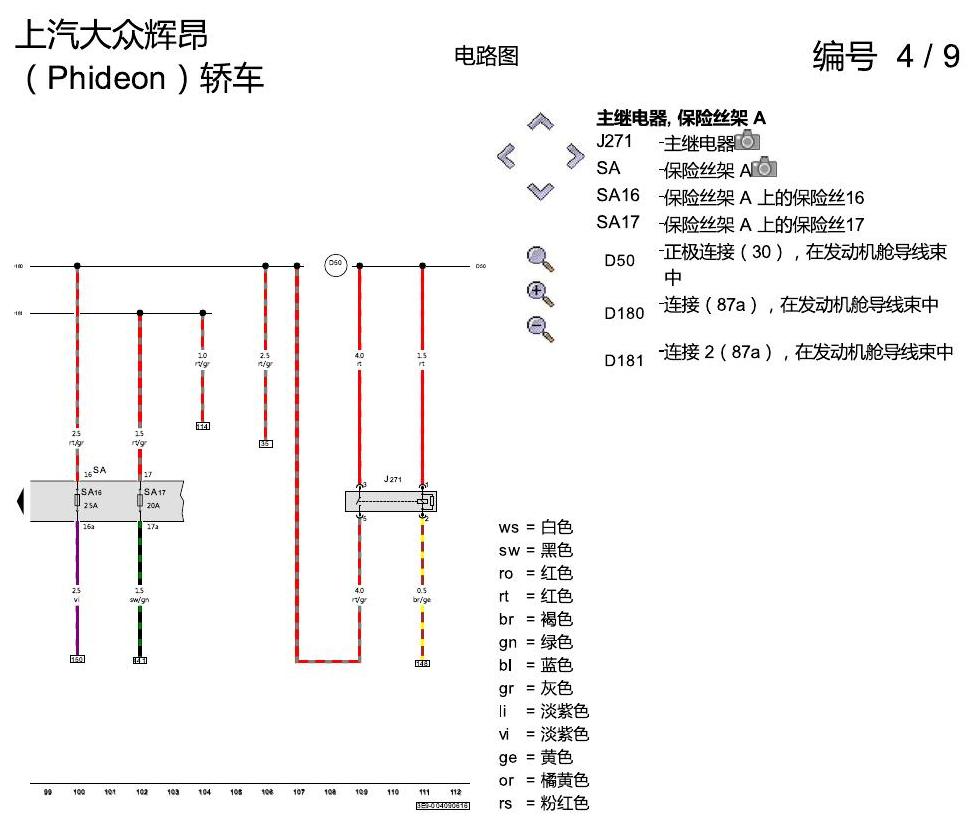

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第9页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第10页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

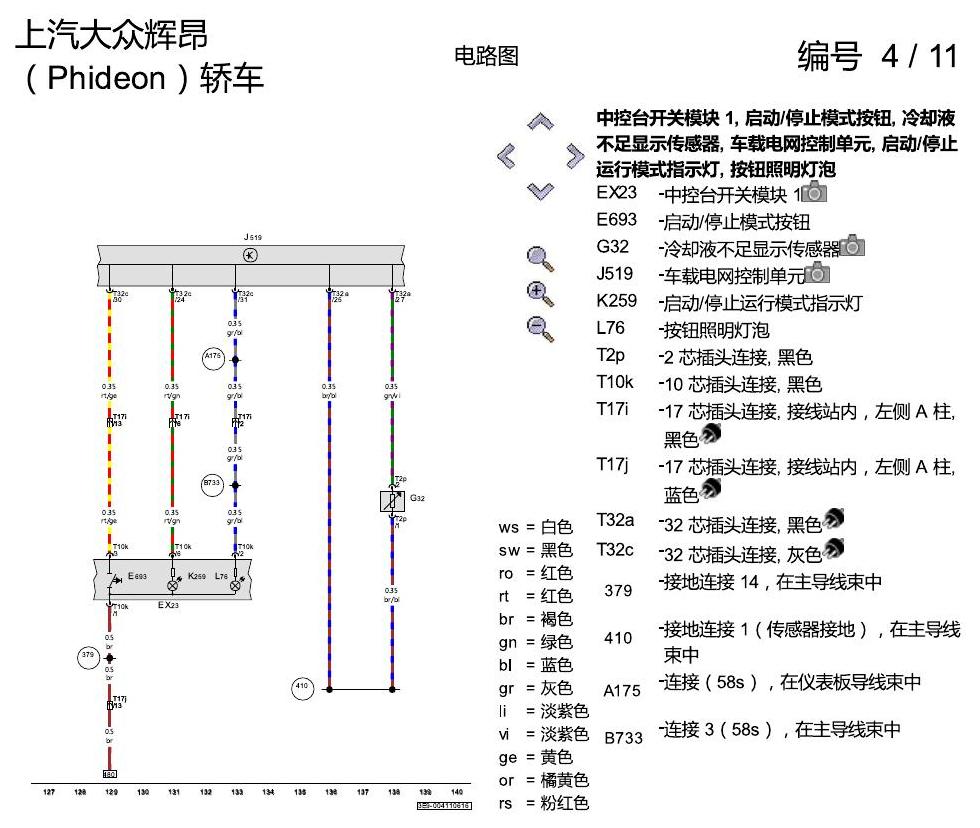

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第11页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

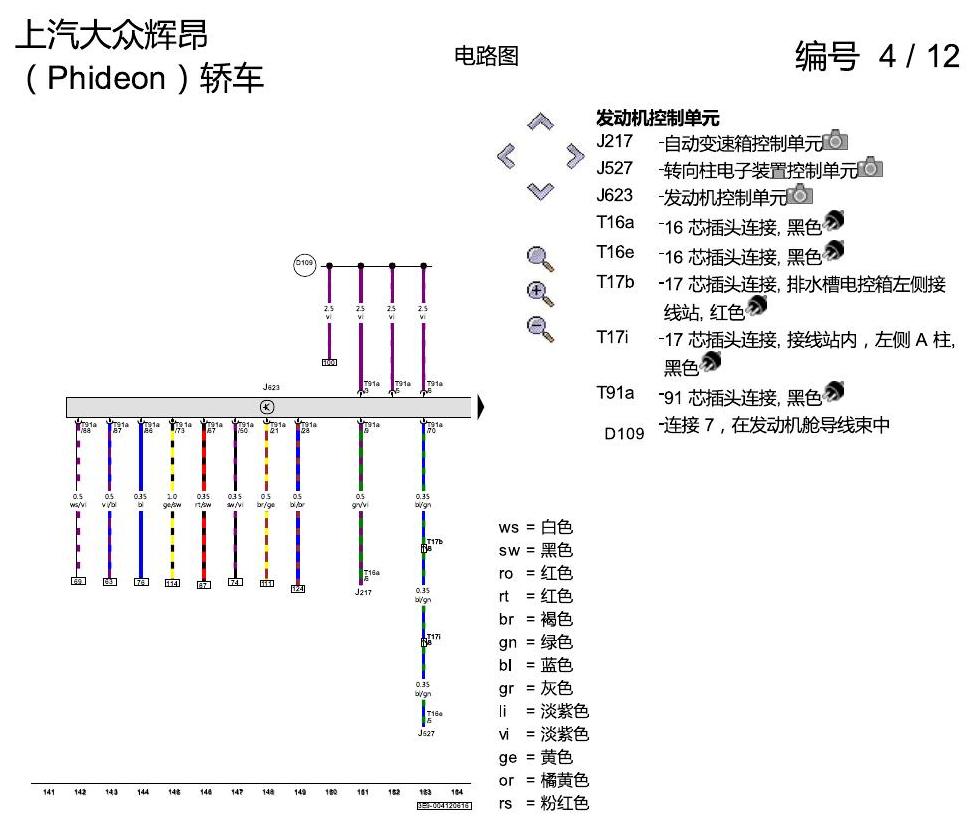

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第12页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第13页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

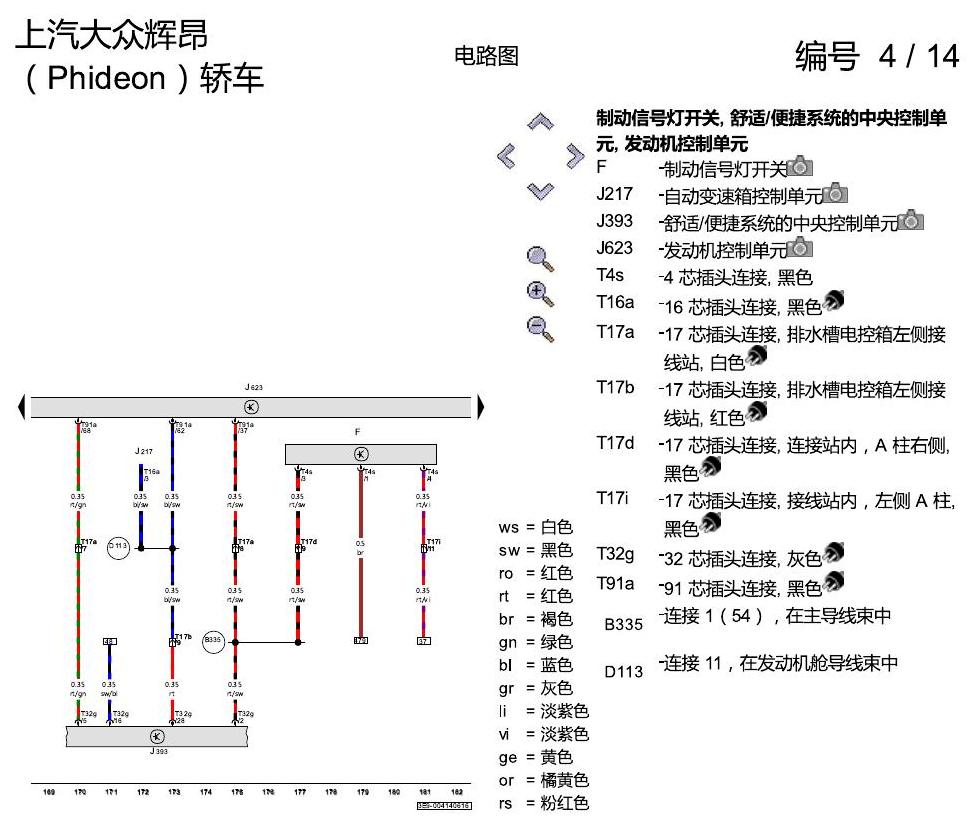

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第14页

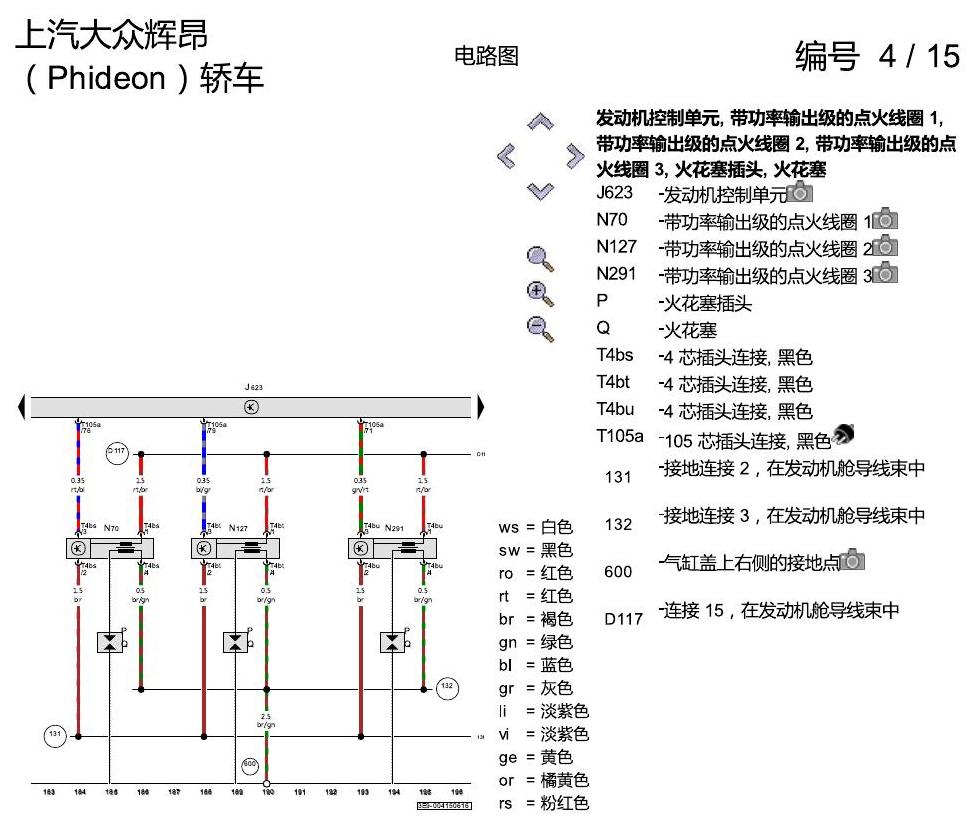

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第15页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

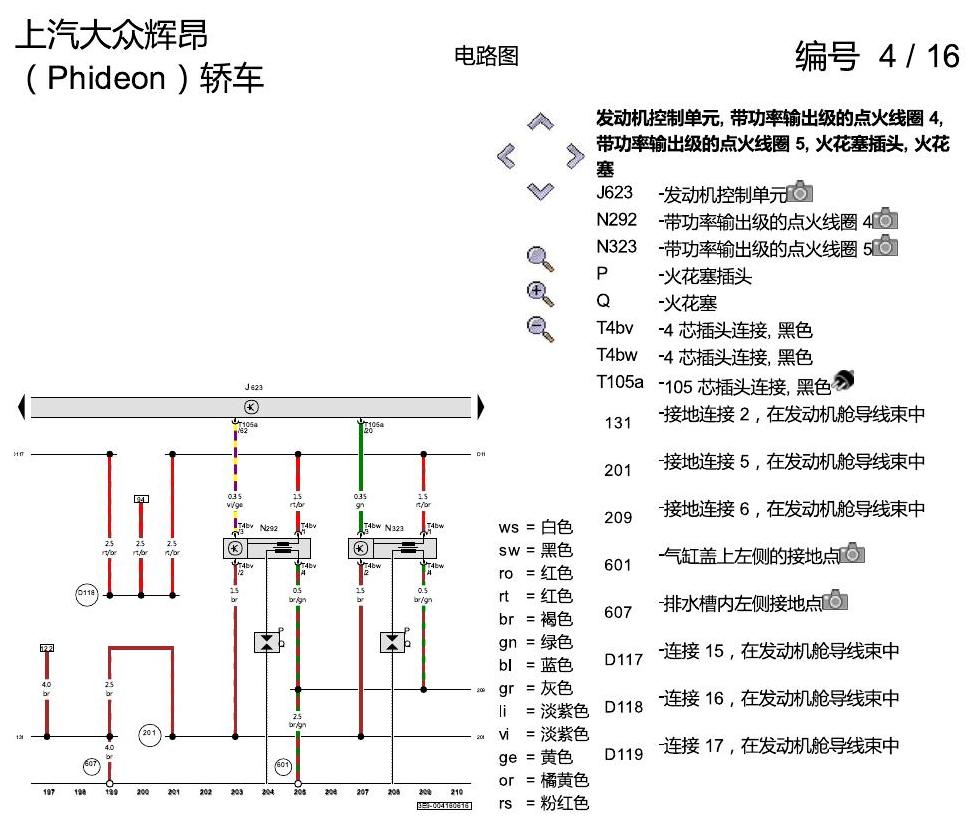

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第16页

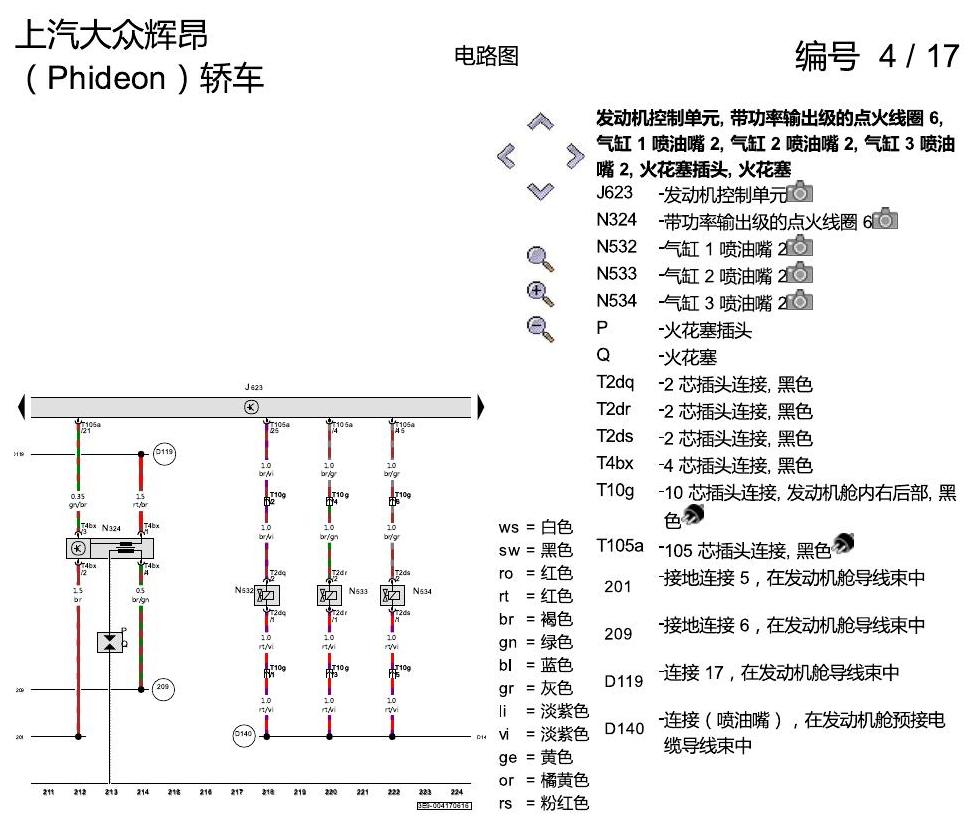

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第17页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

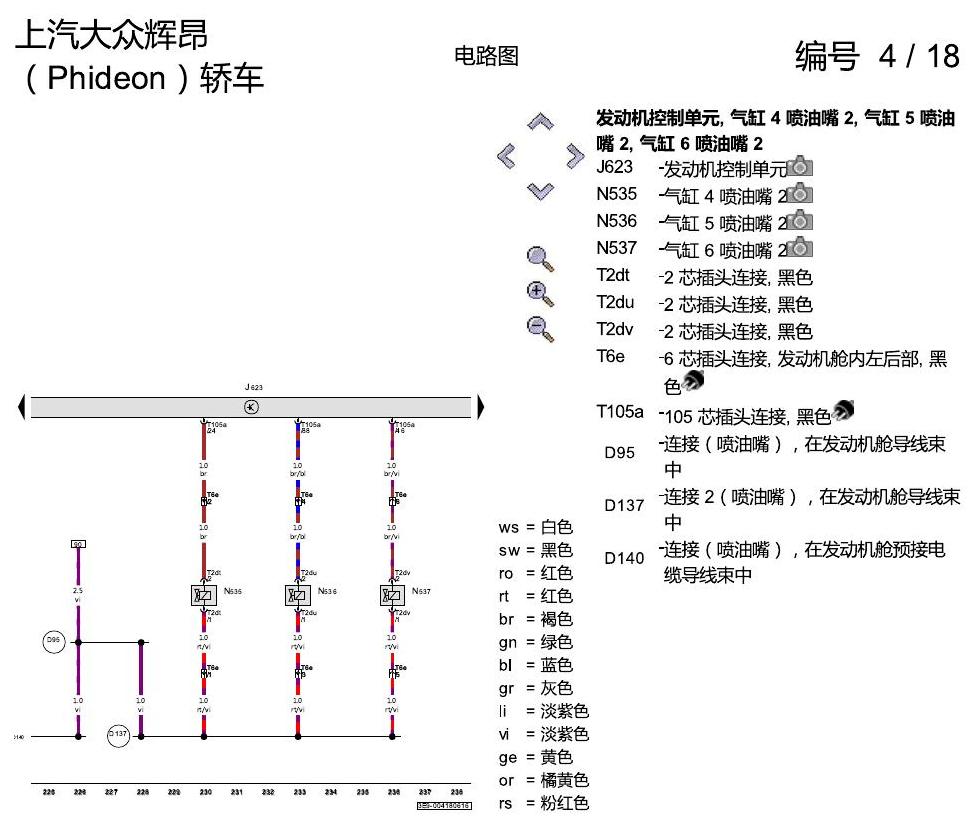

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第18页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

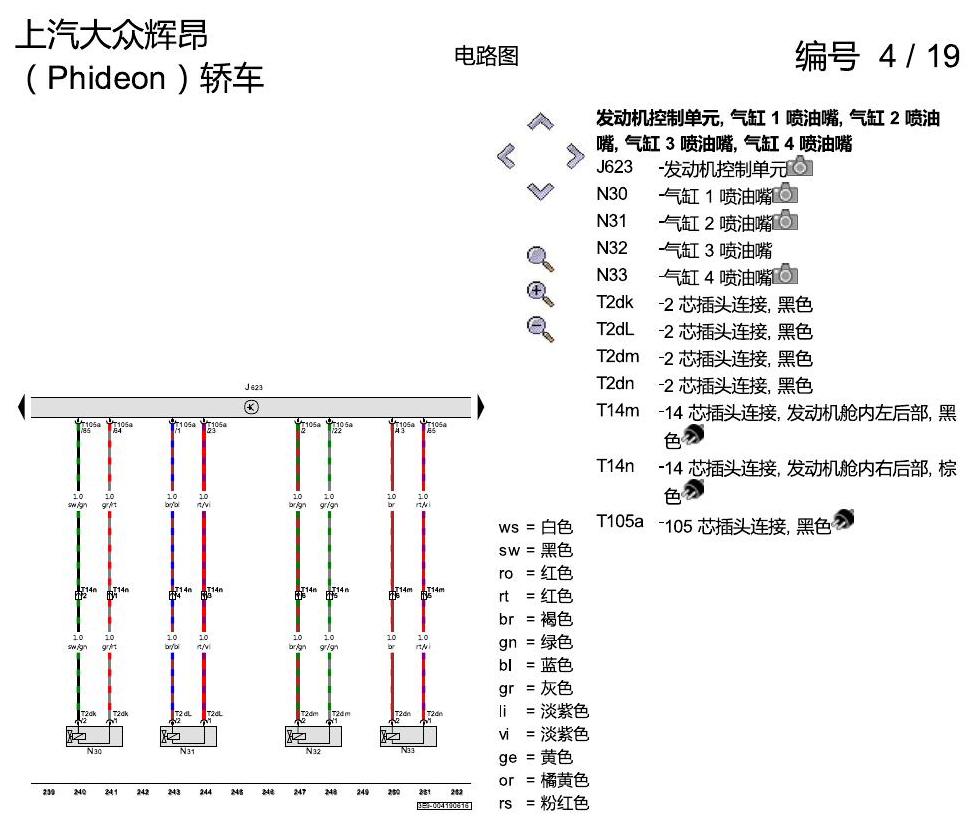

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第19页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

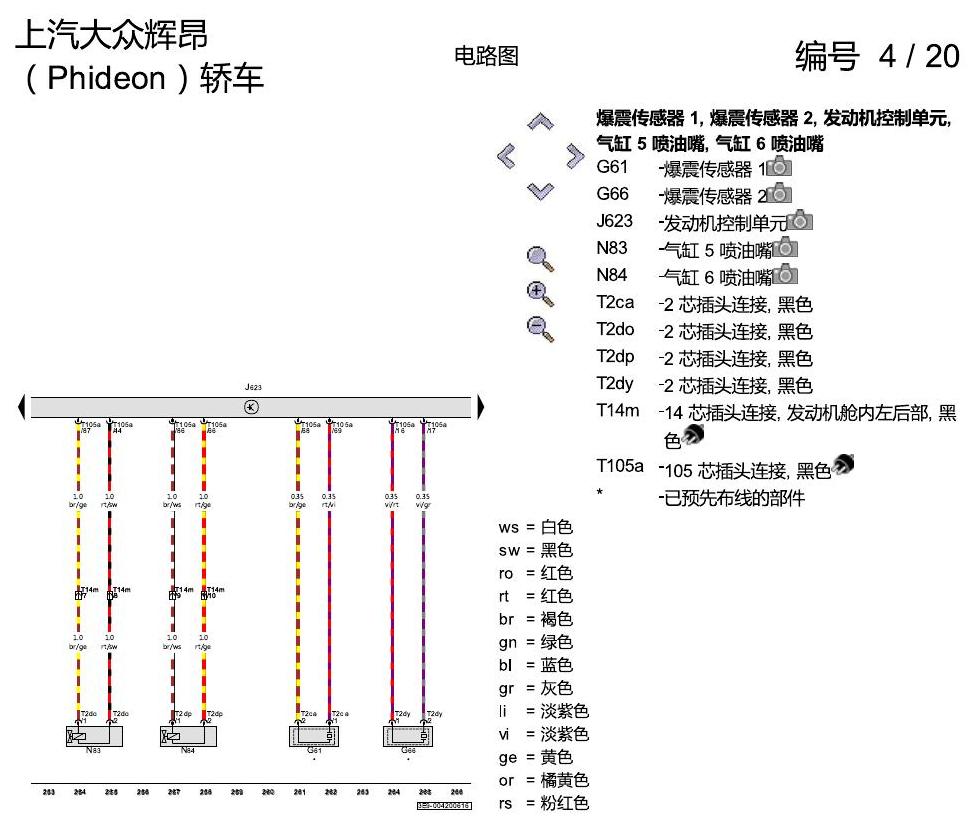

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第20页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

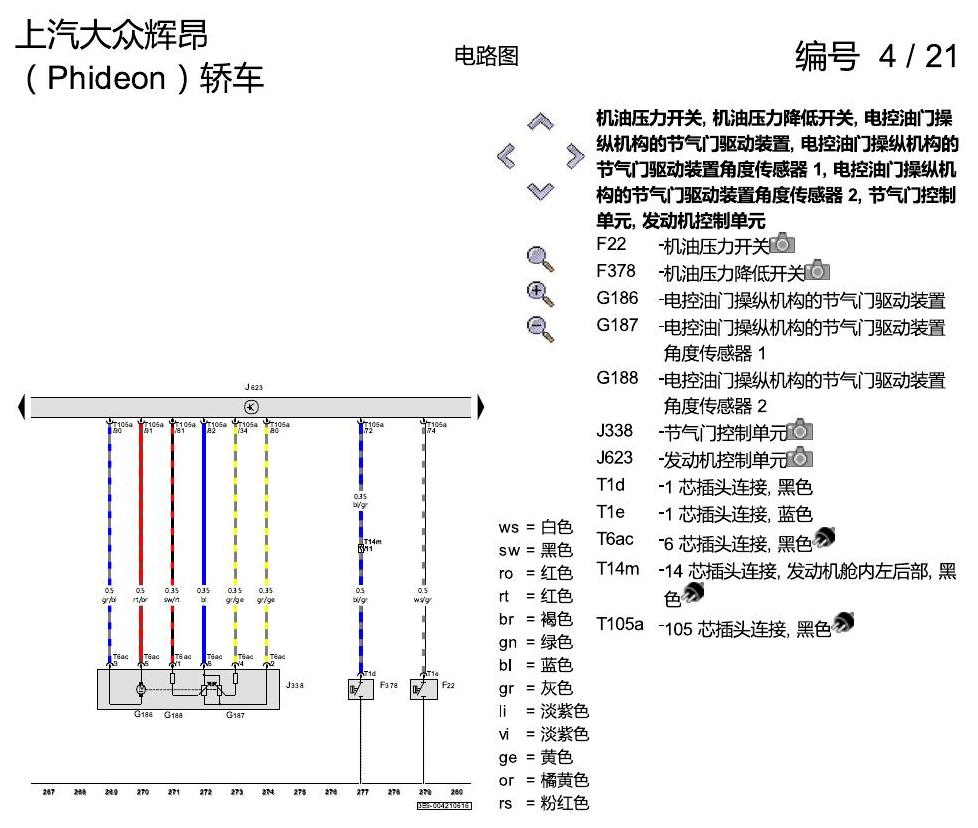

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第21页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第22页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

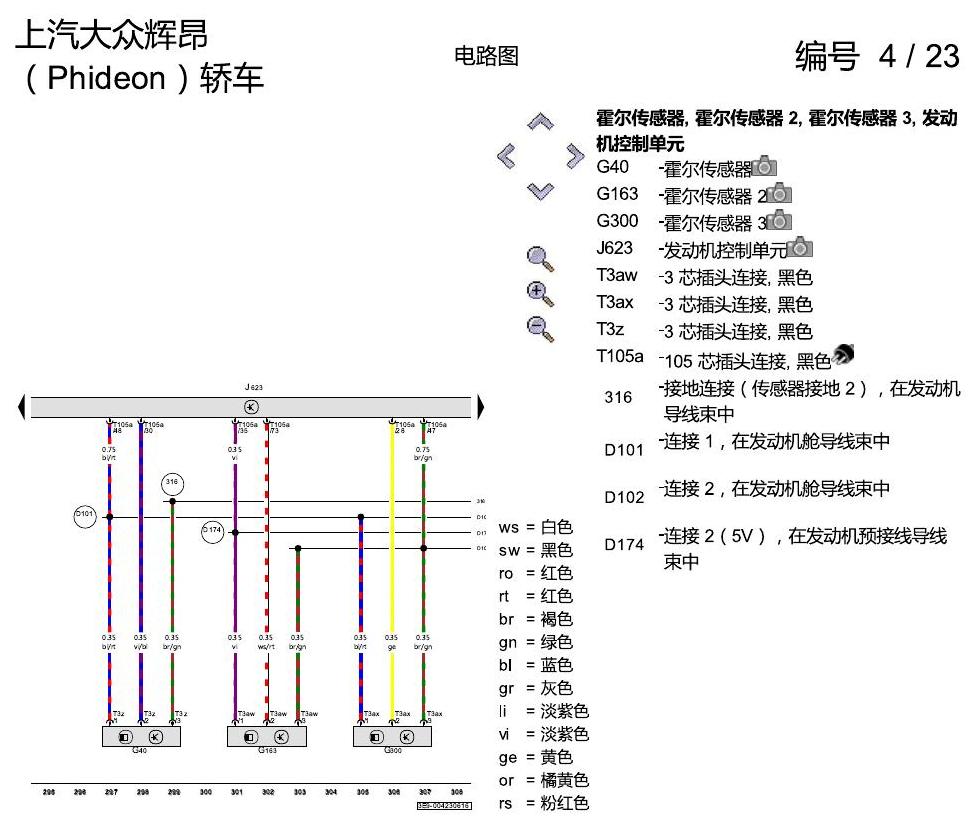

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第23页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

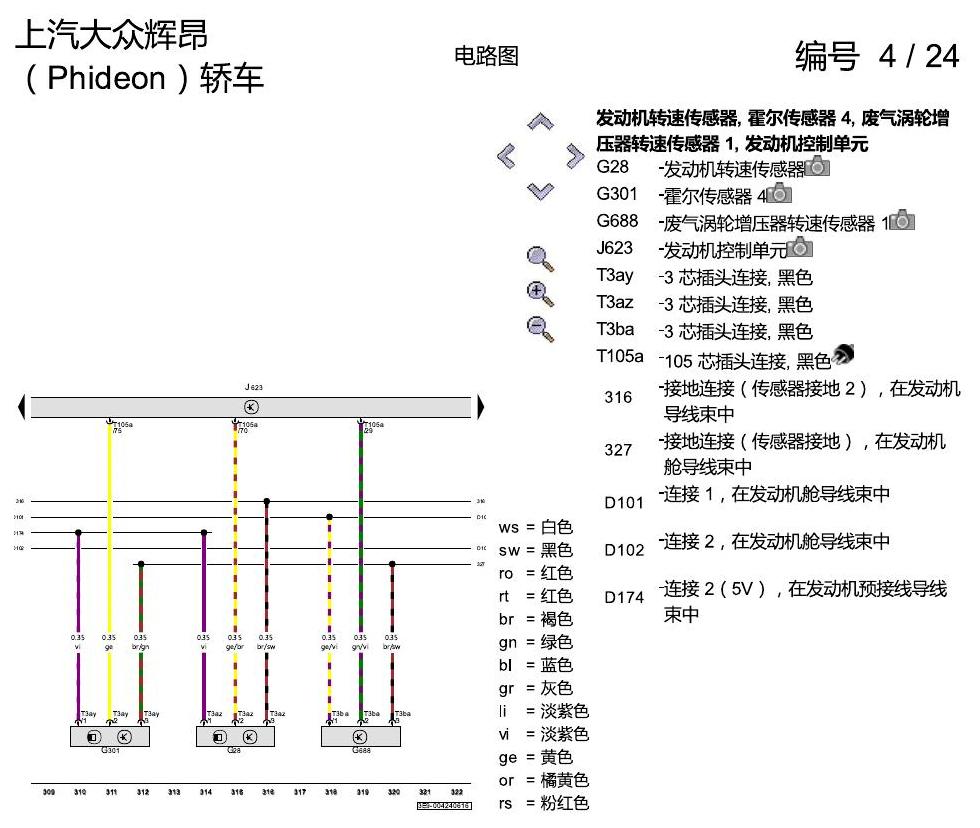

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第24页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第25页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第26页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第27页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

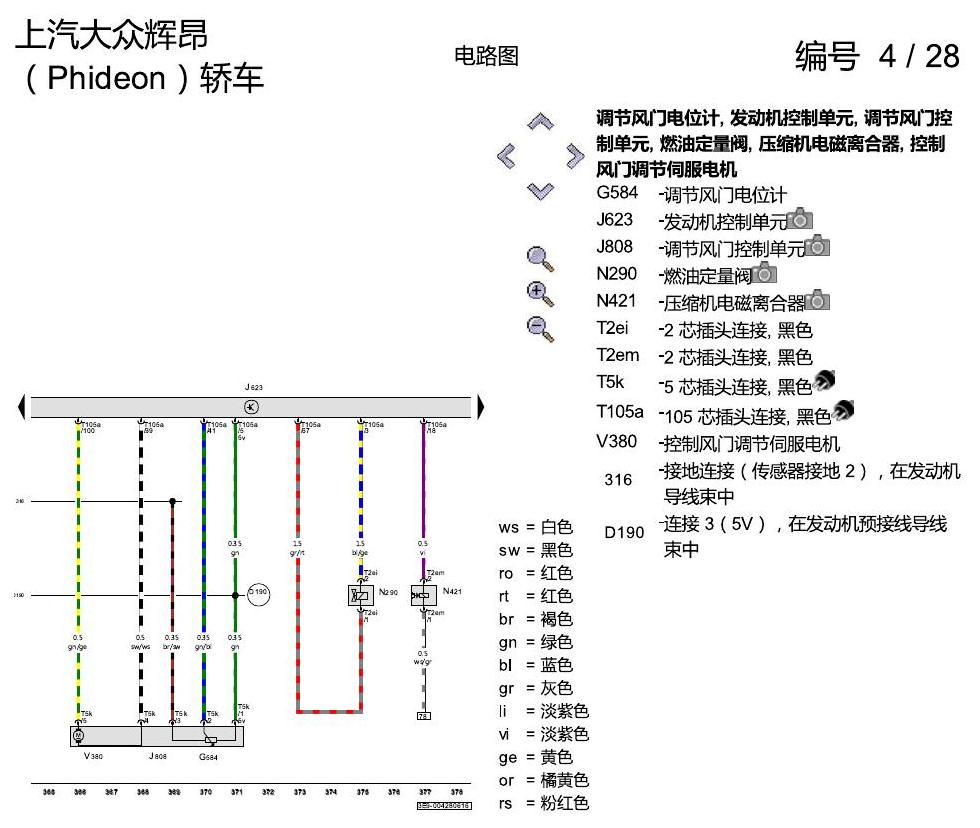

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第28页

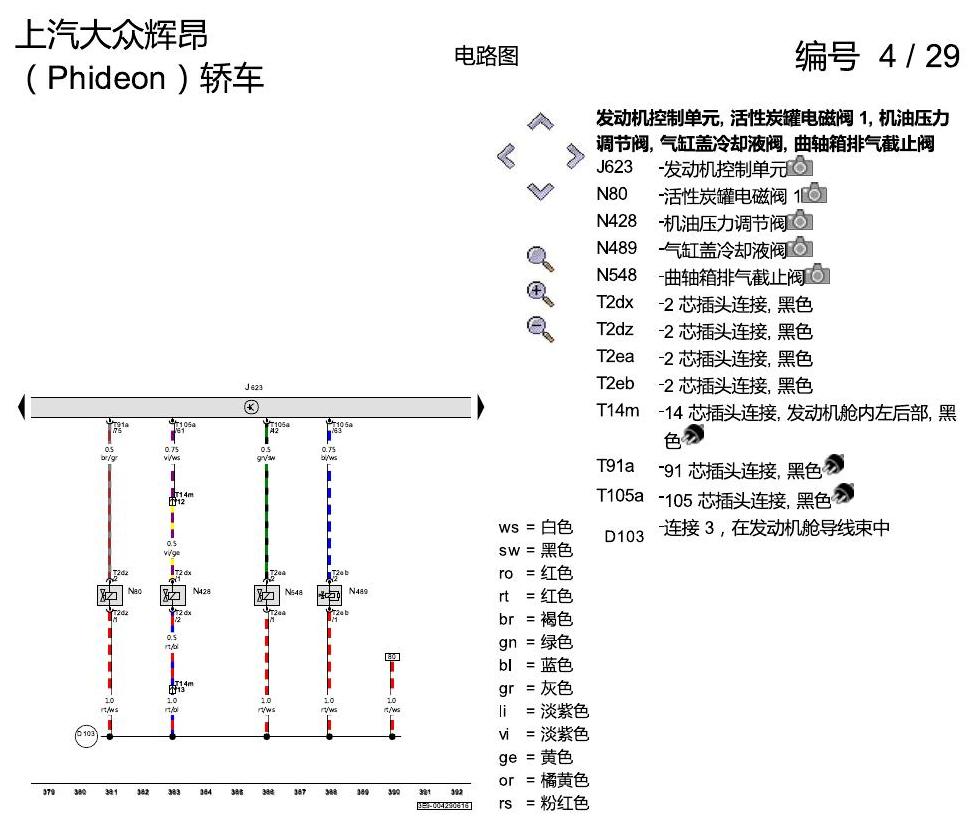

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第29页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第30页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第31页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第32页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

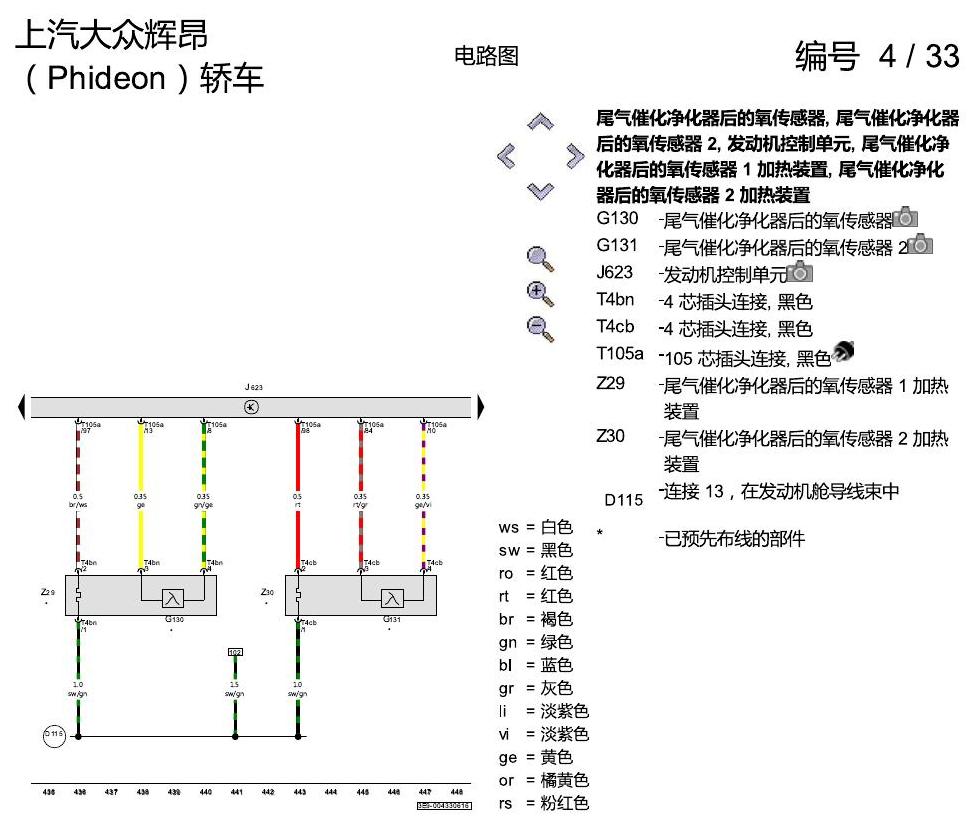

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第33页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第34页

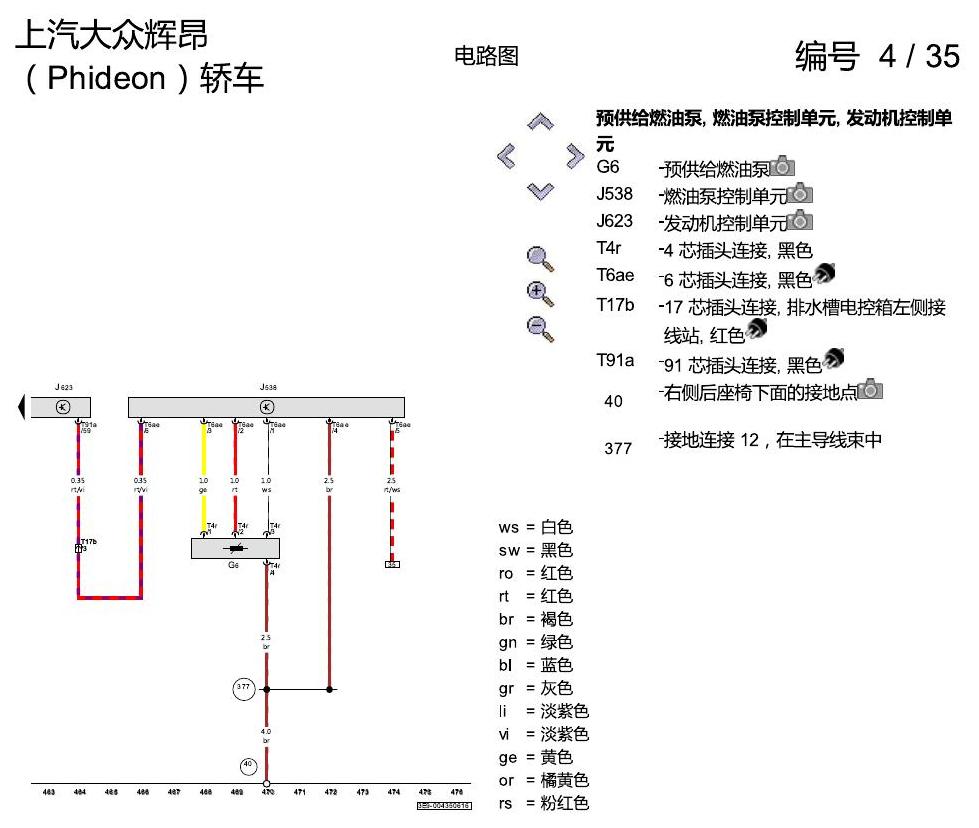

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第35页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第36页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第37页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第38页

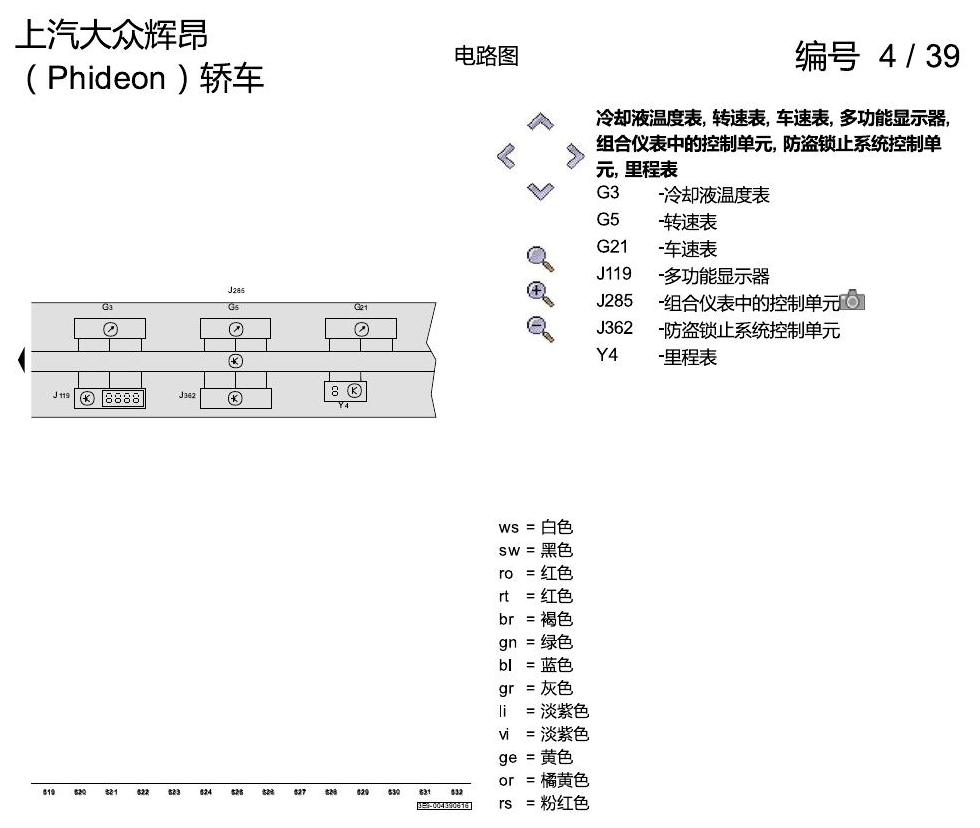

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第39页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图

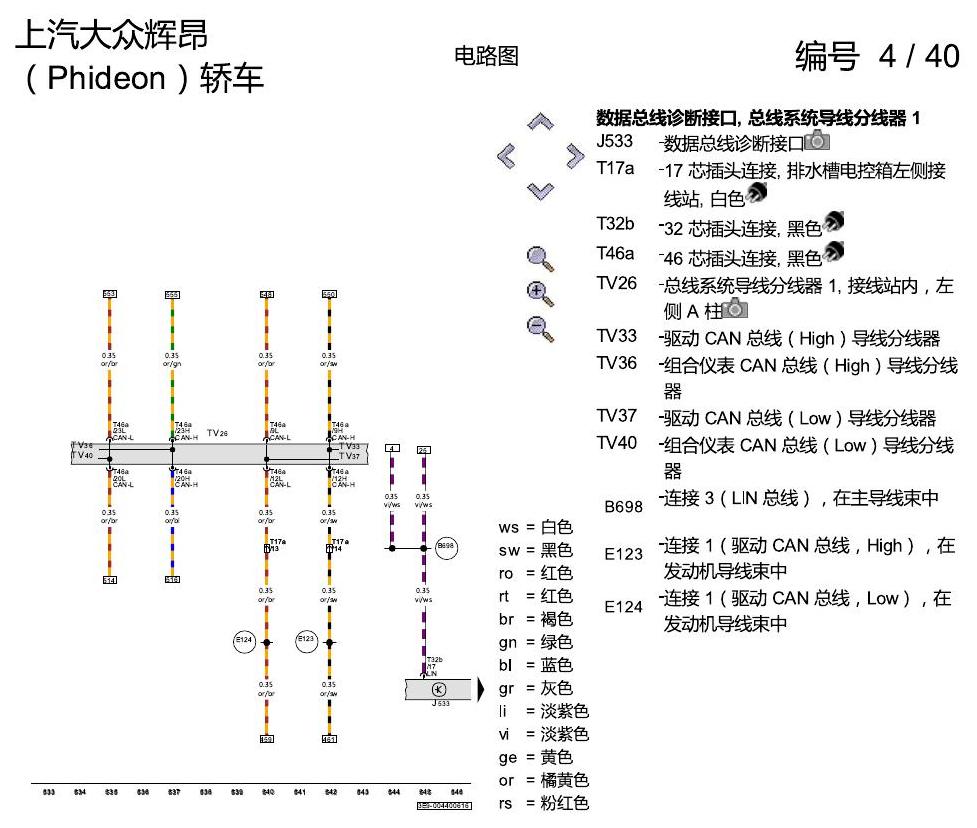

上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第40页
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图
上海大众辉昂 3.0 升汽油发动机 , CREB 电路图 原始资料第41页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
