摘要上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图资料。

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 12 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

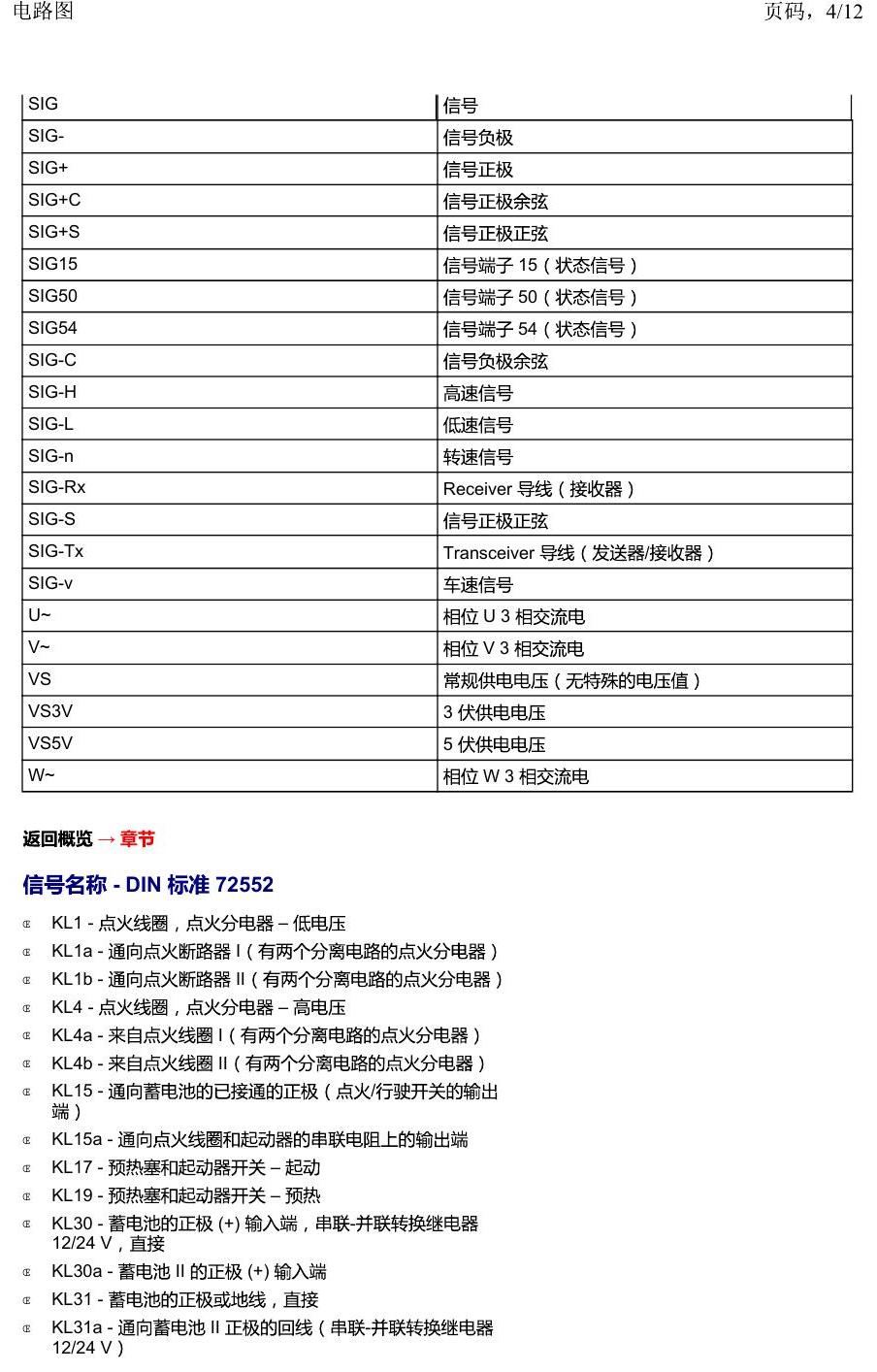

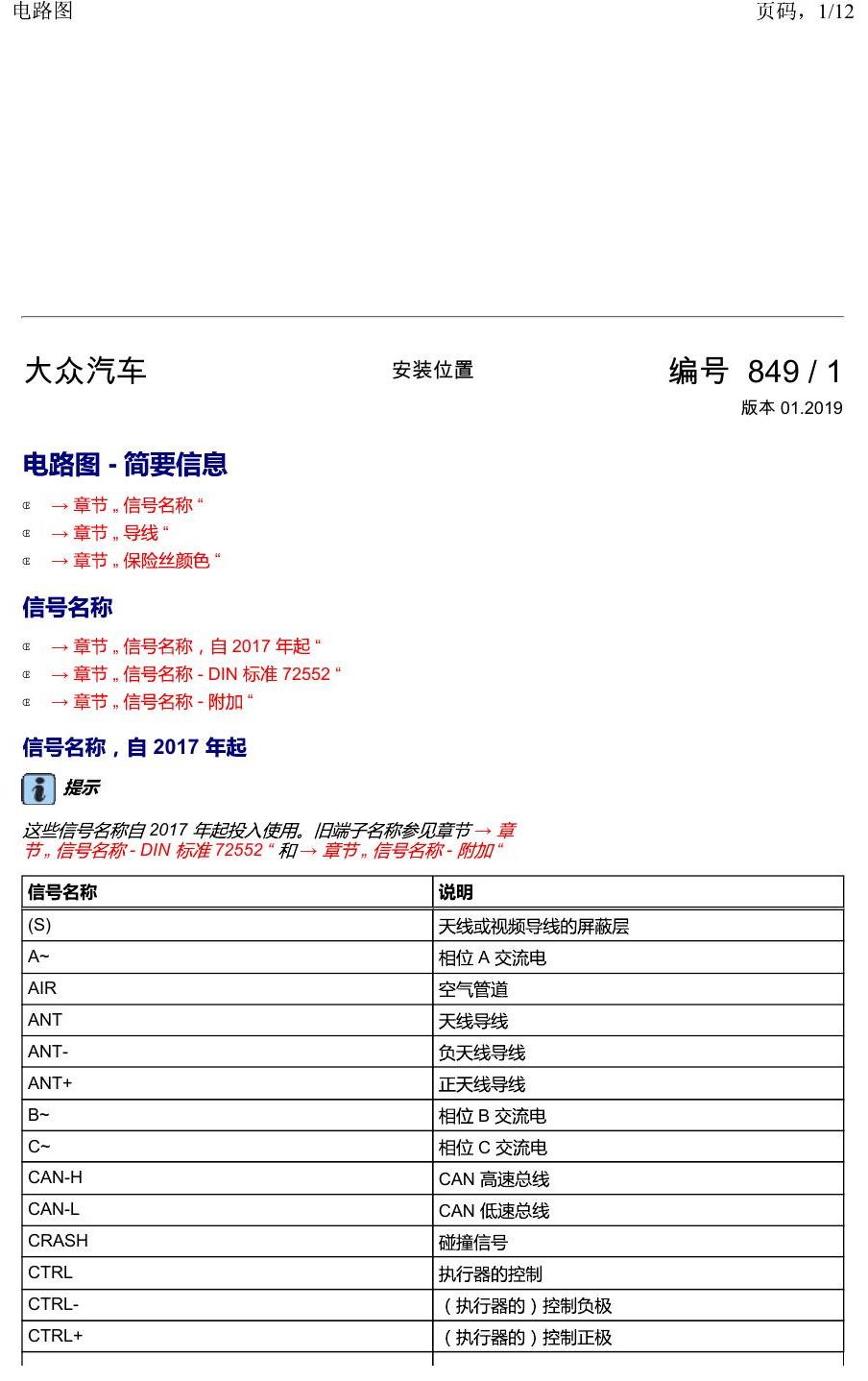

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第1页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

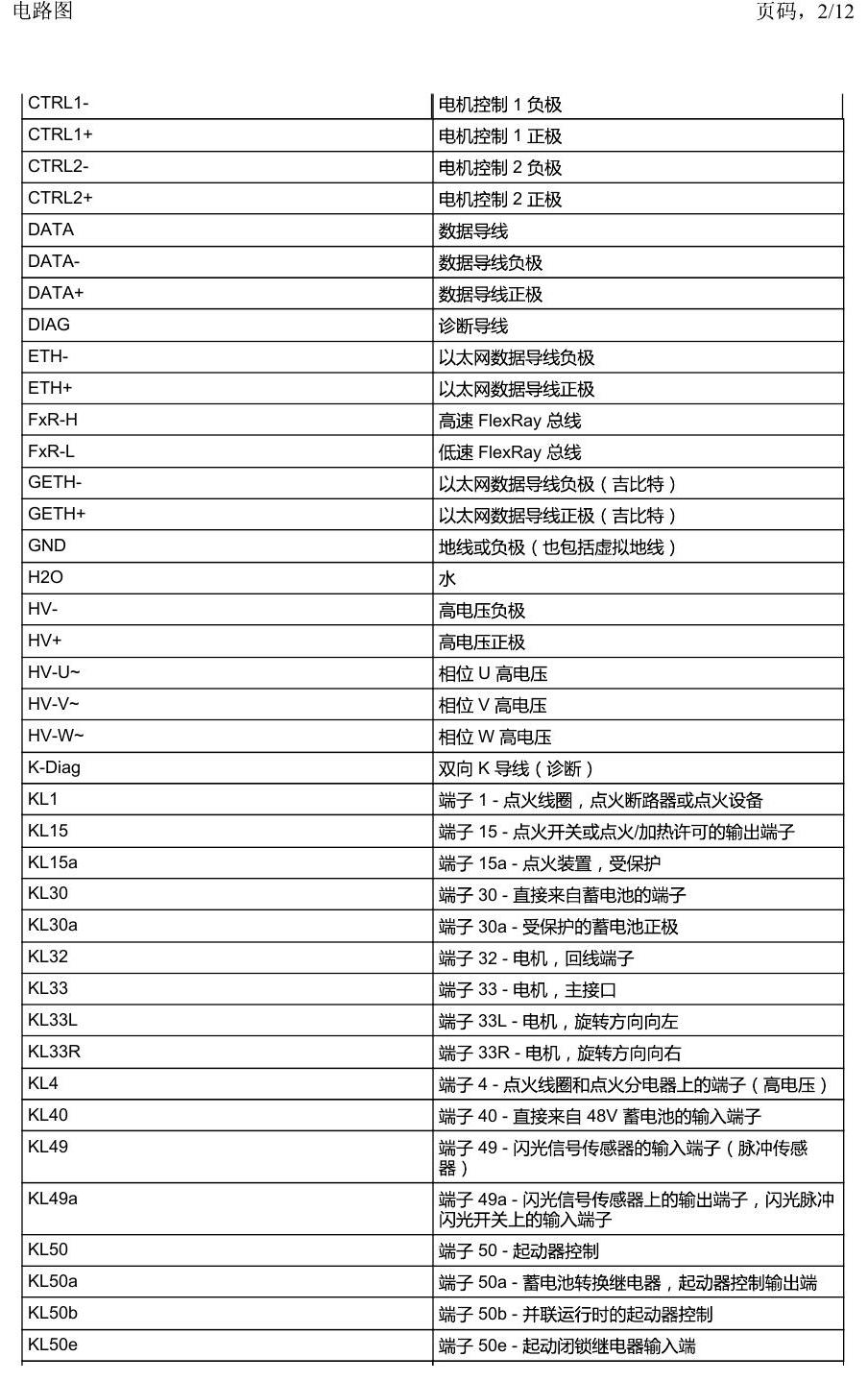

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第2页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

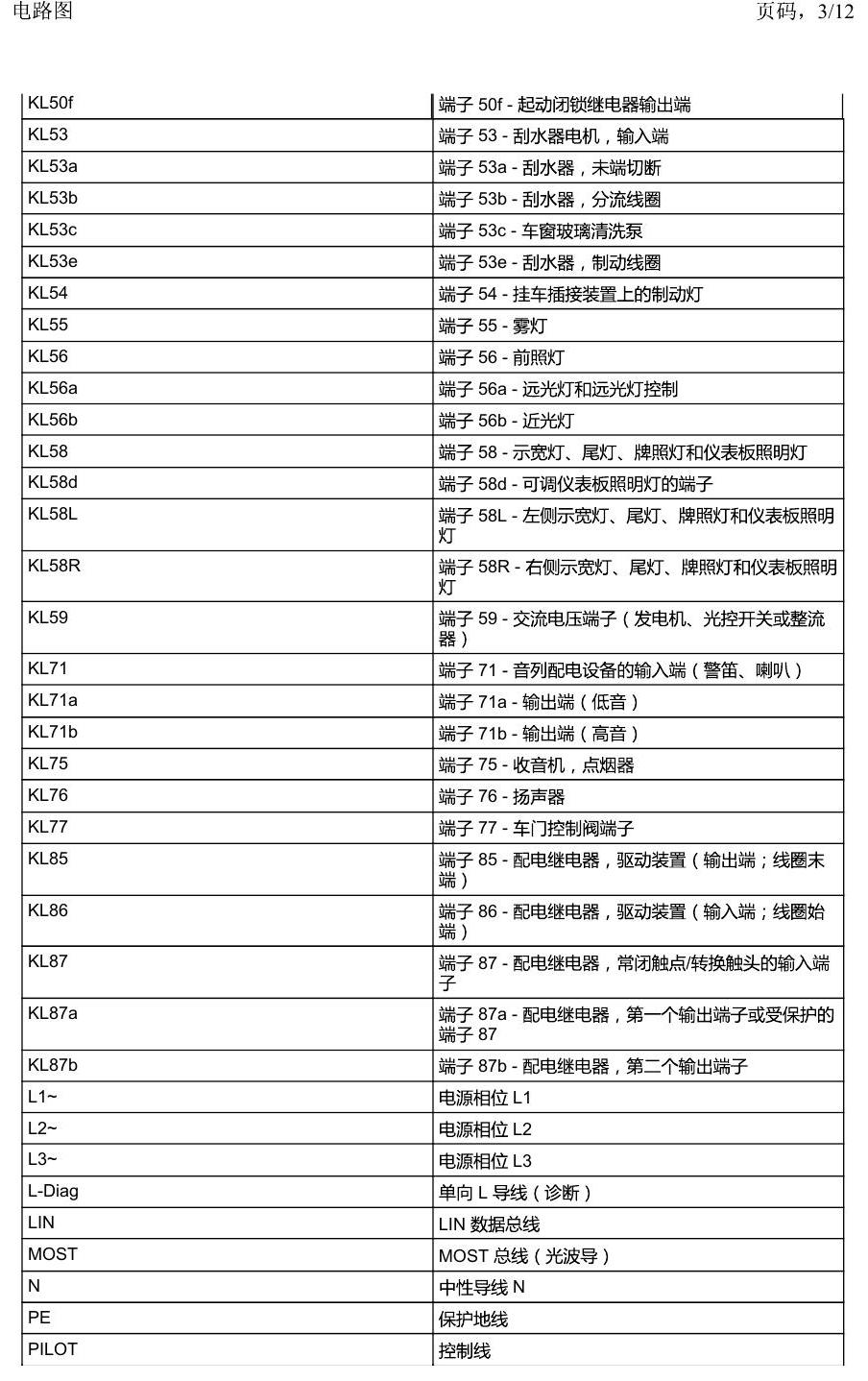

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第3页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图
上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第4页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

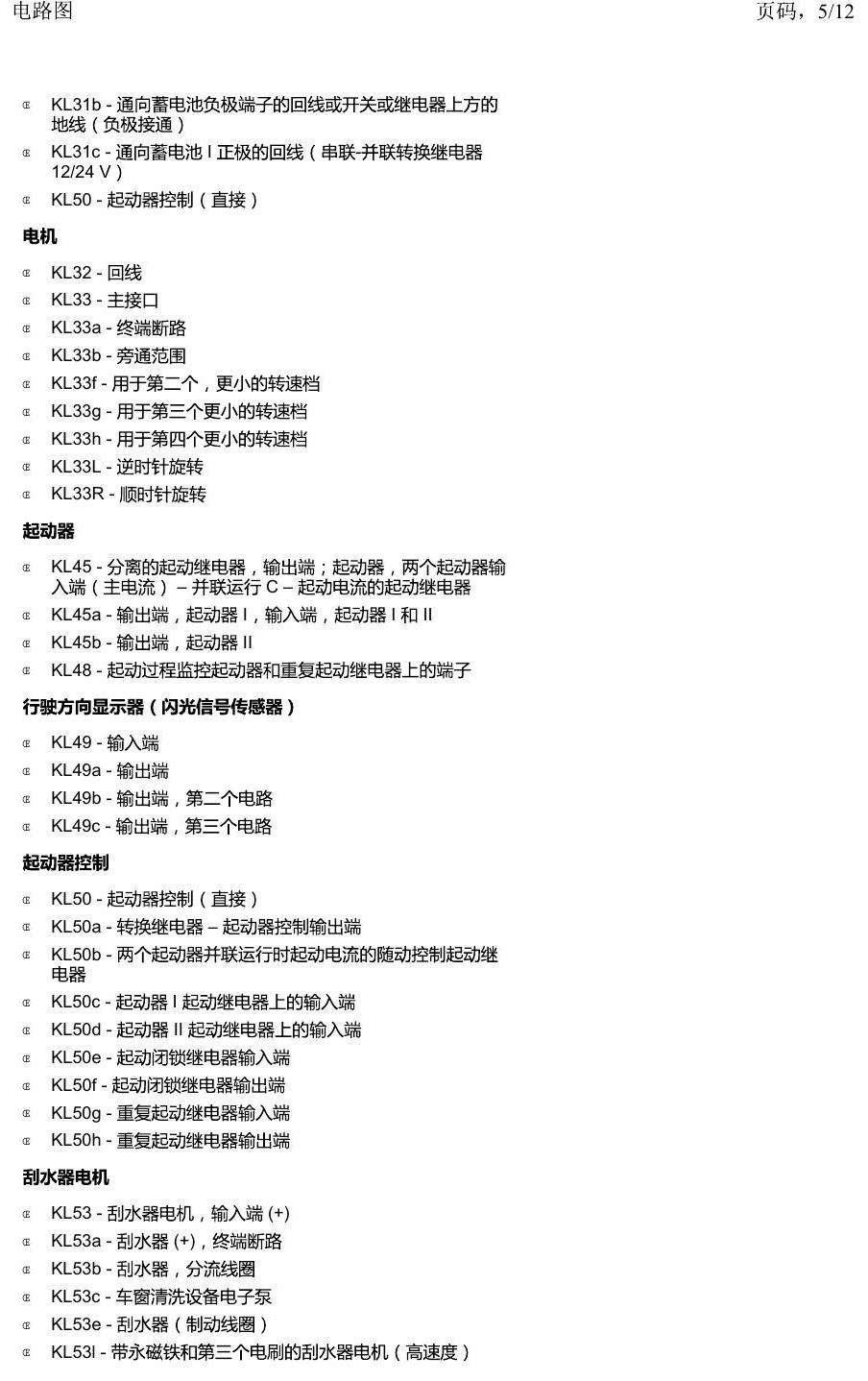

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第5页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

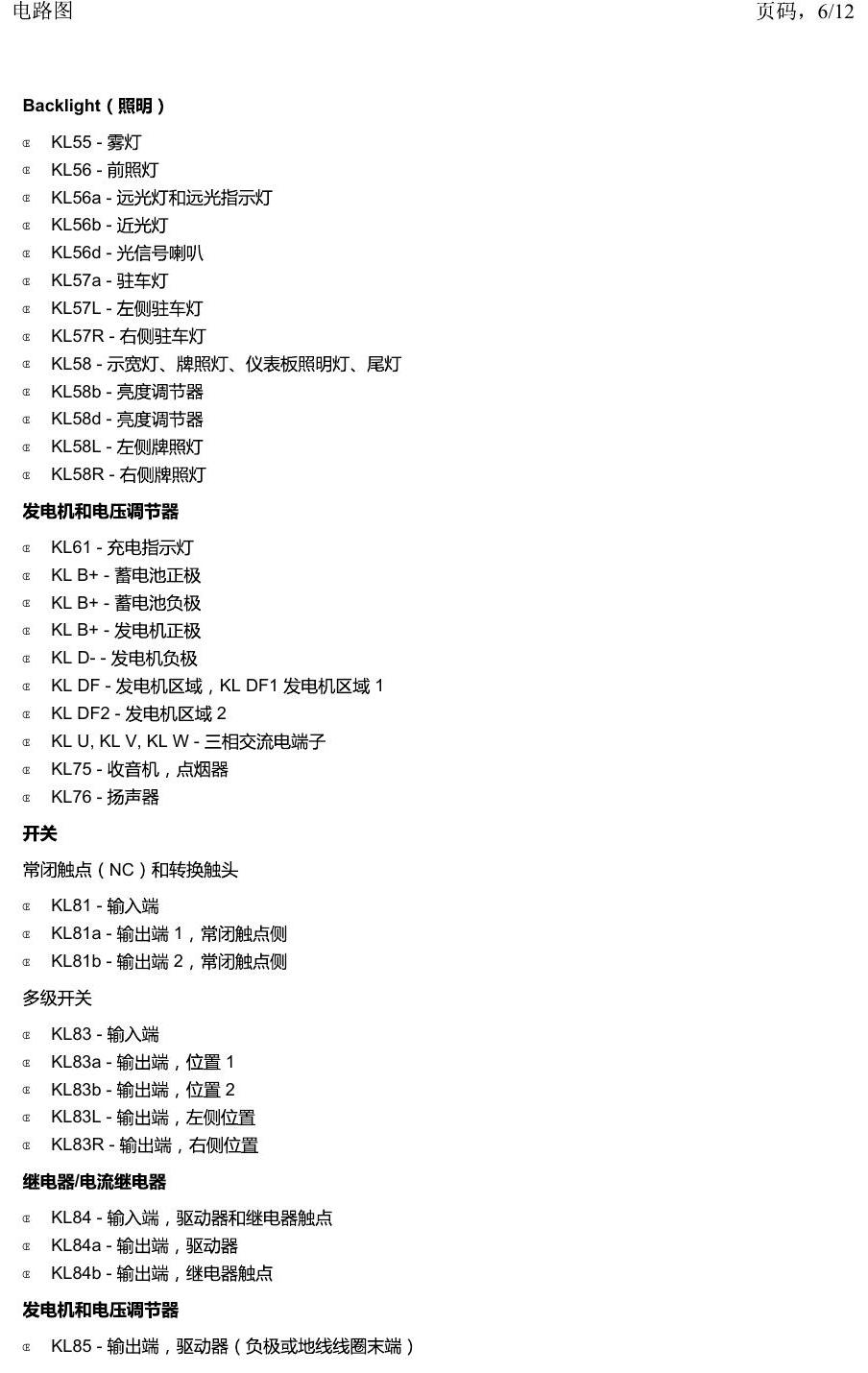

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第6页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

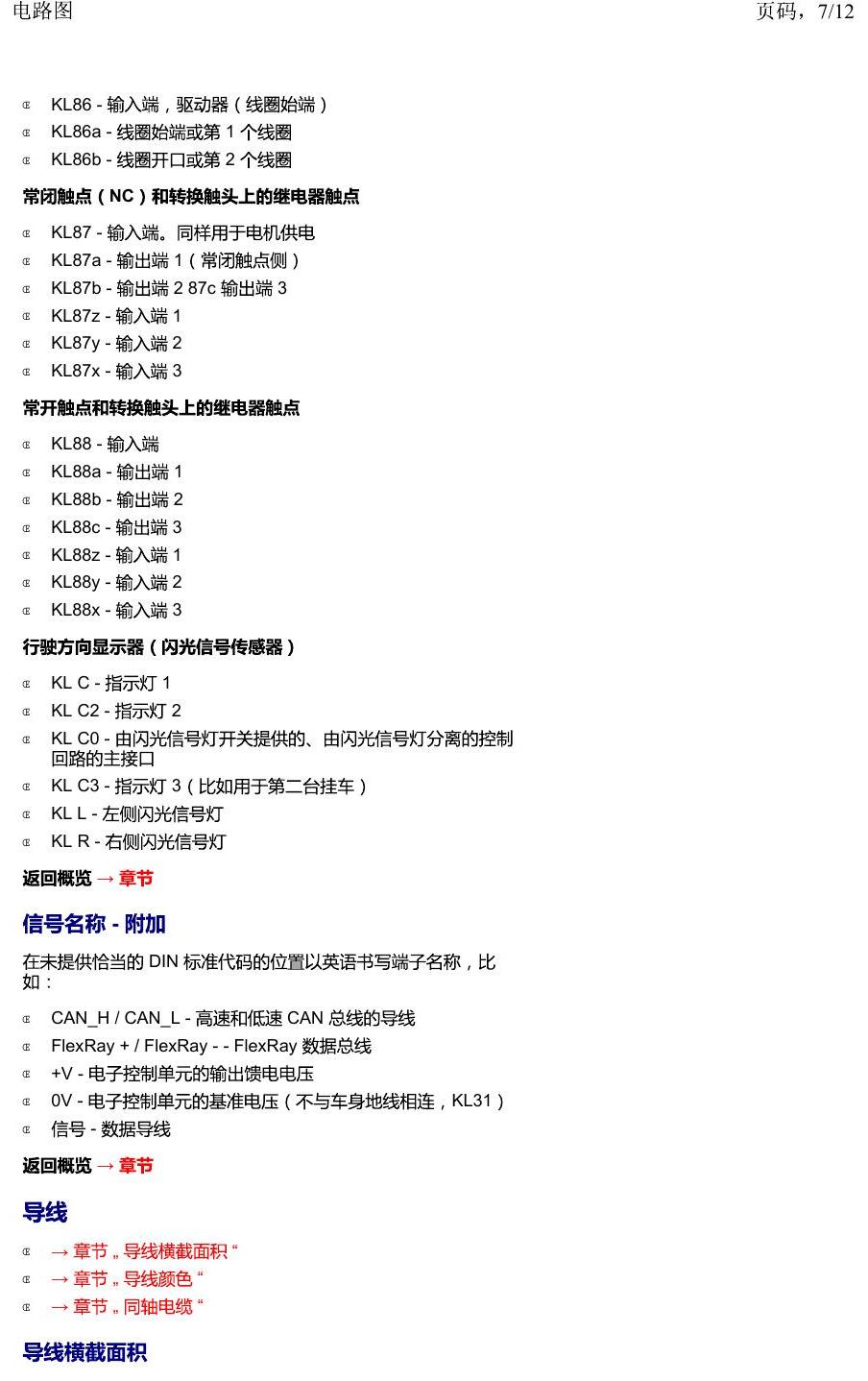

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第7页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

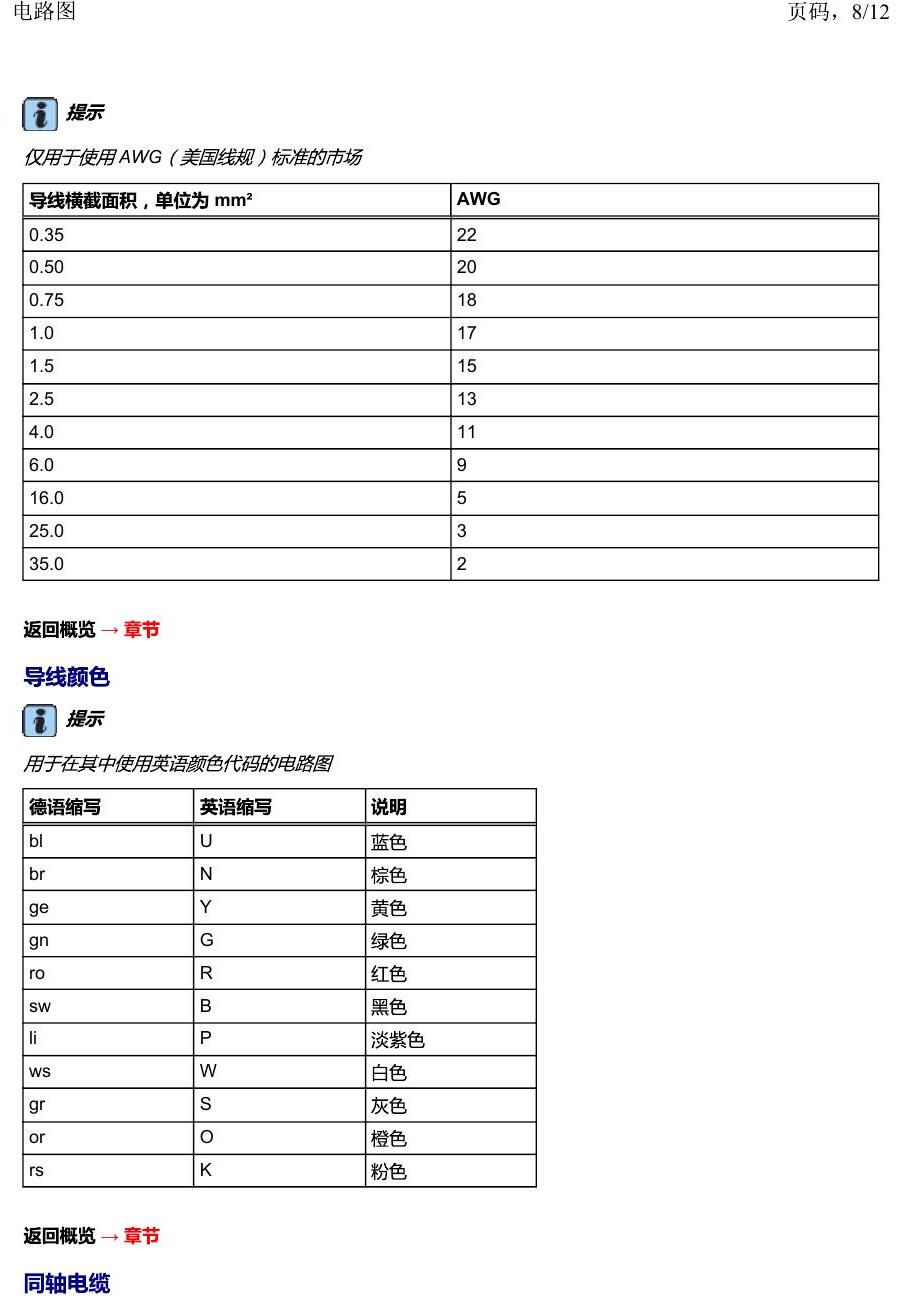

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第8页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

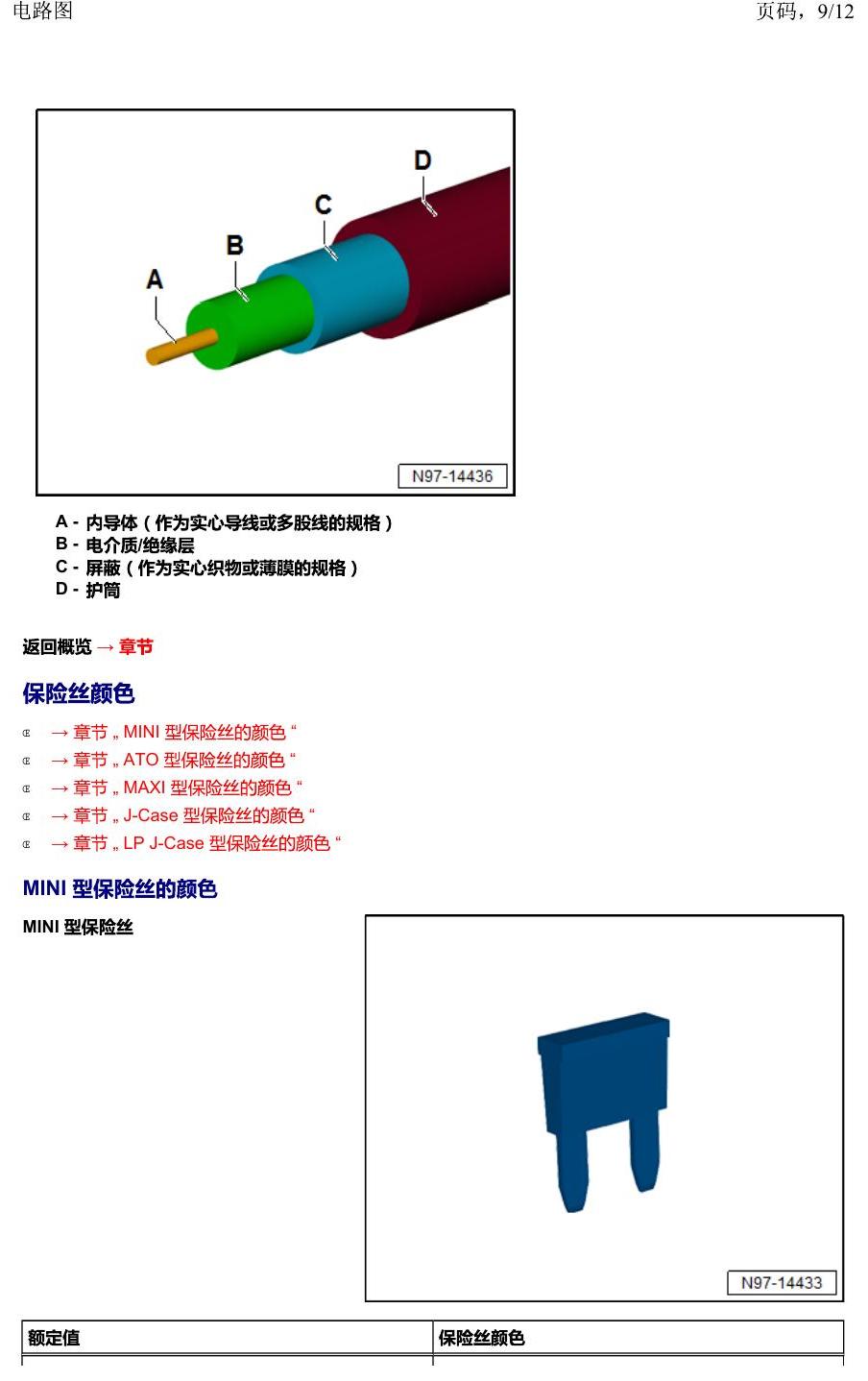

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第9页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

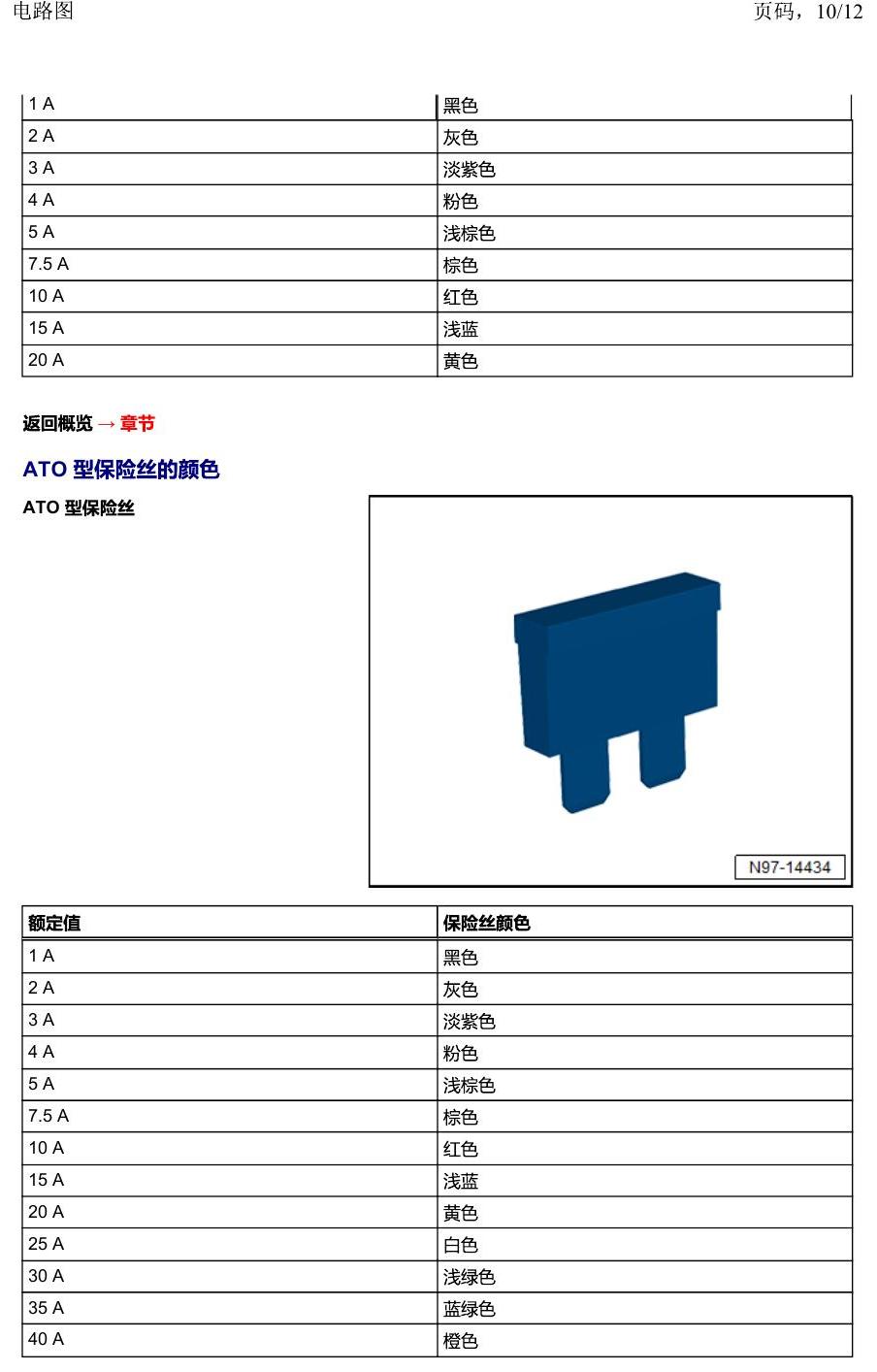

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第10页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

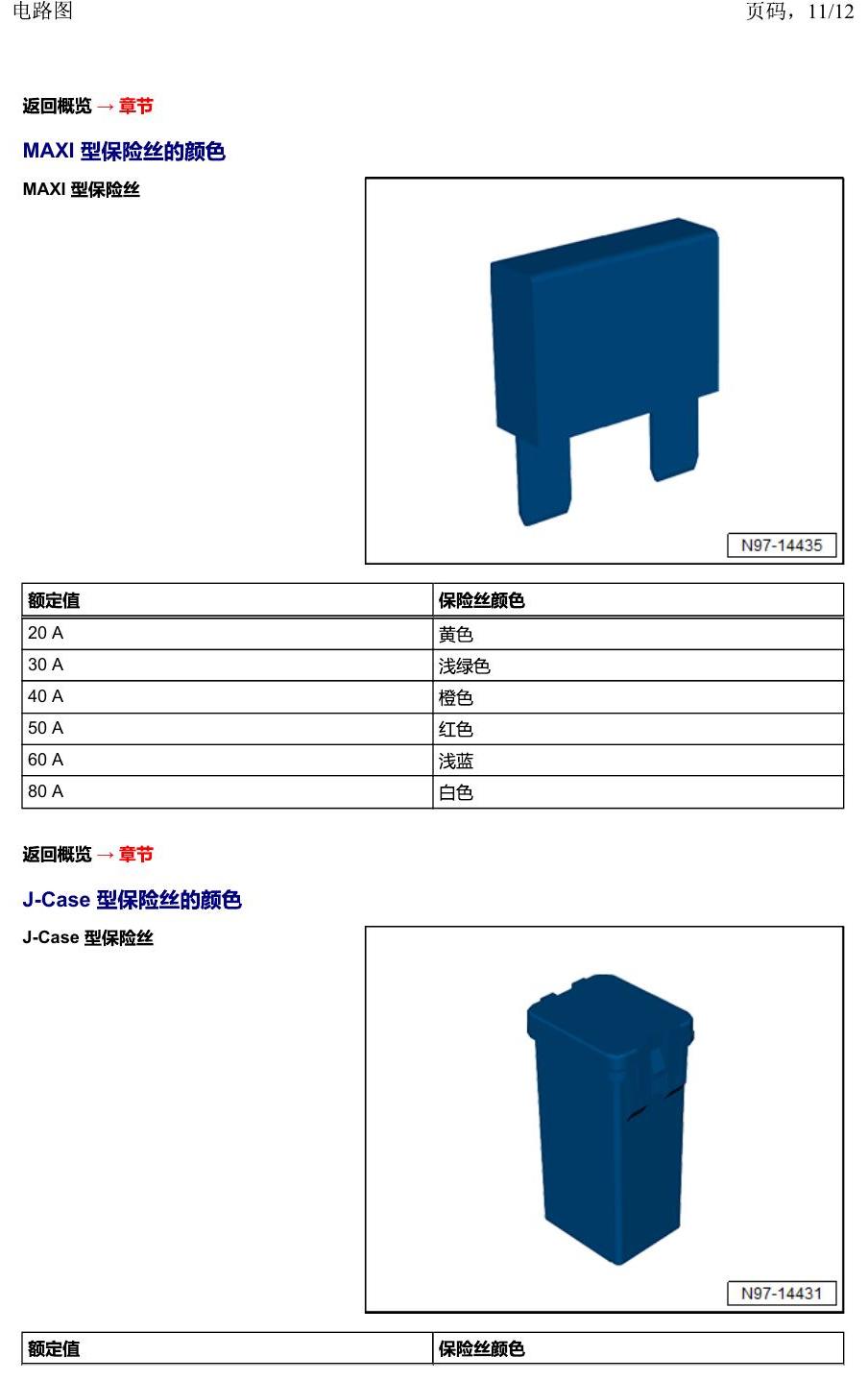

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第11页
上海大众2020 POLO 安装位置 电路图 – 简要信息 电路图

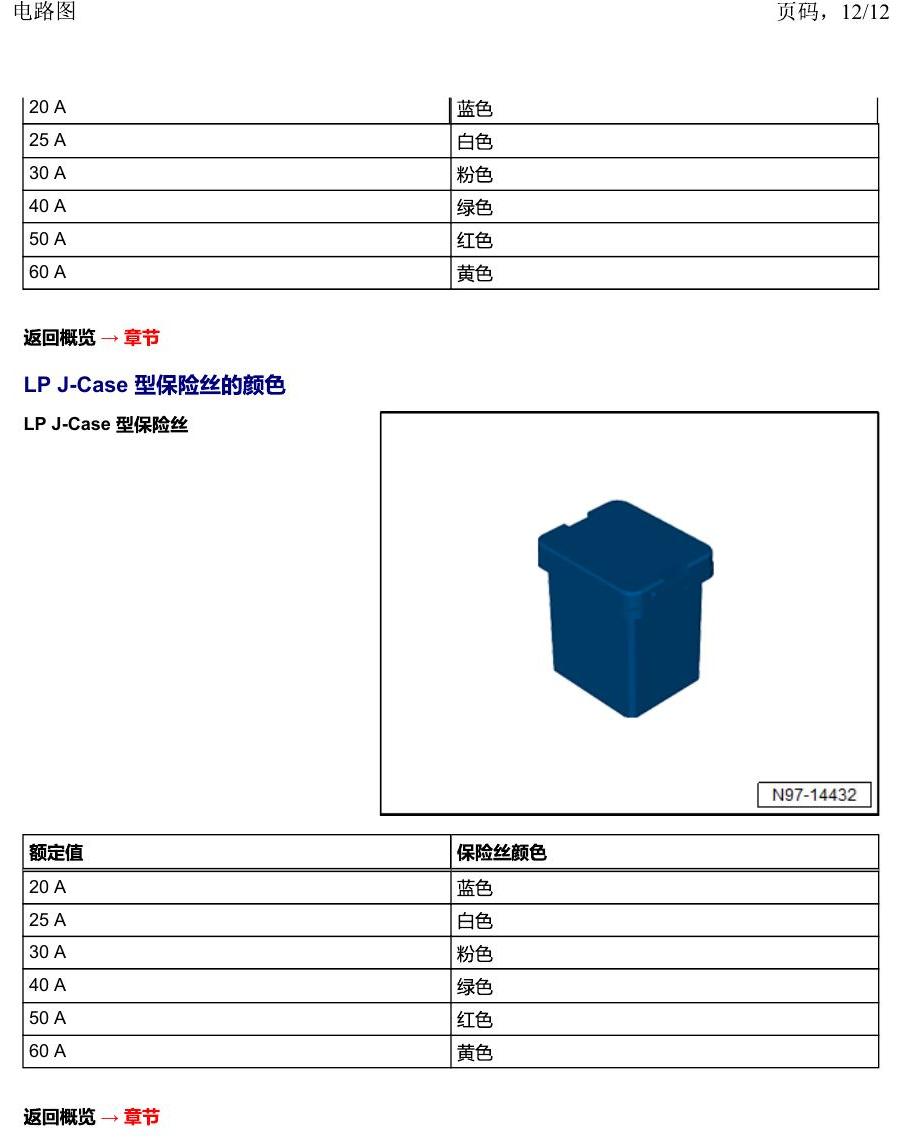

上海大众2020 POLO 安装位置 电路图 - 简要信息 电路图 原始资料第12页
