斯柯达速派 MQB 0DE 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

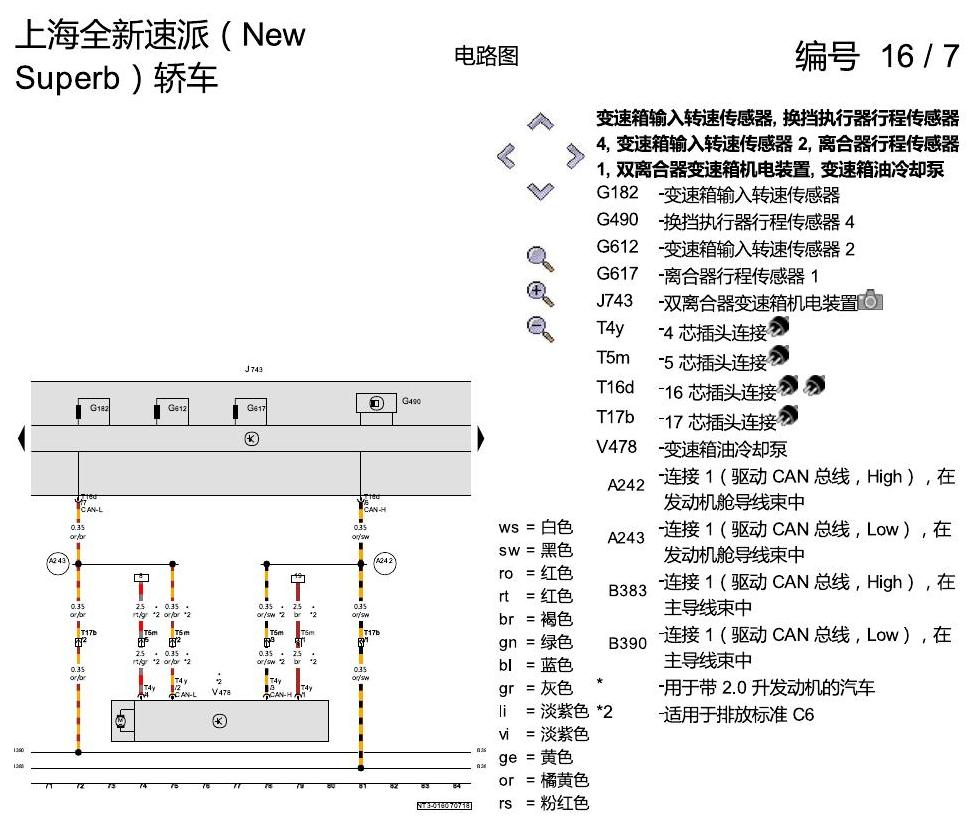

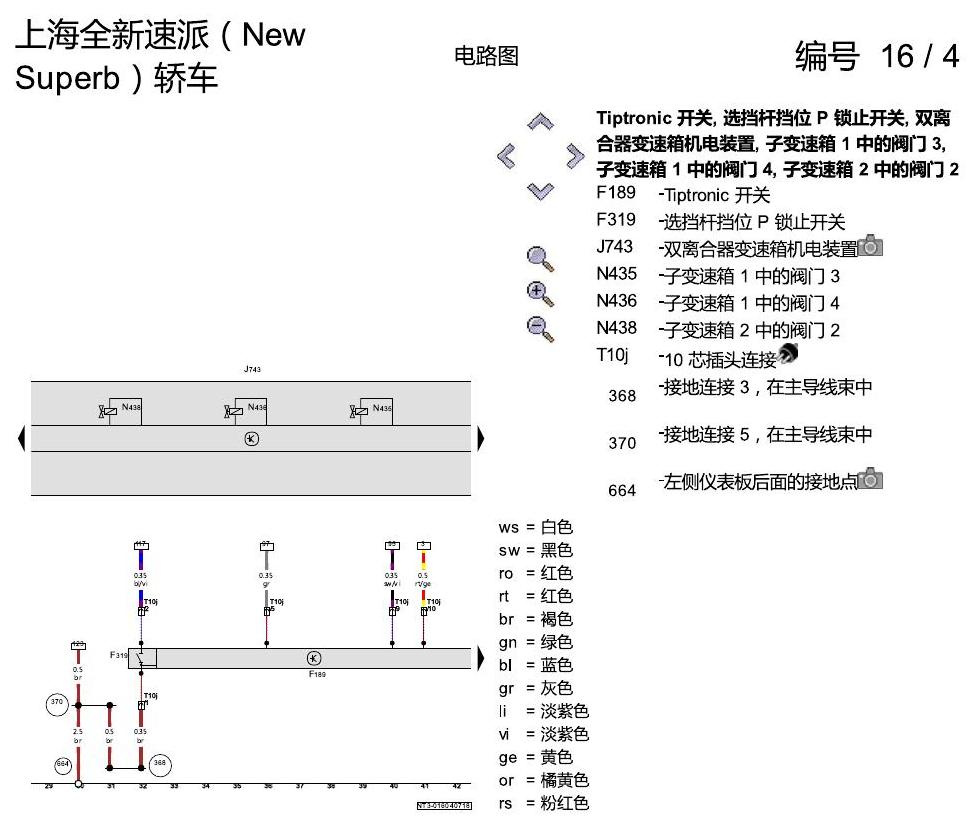

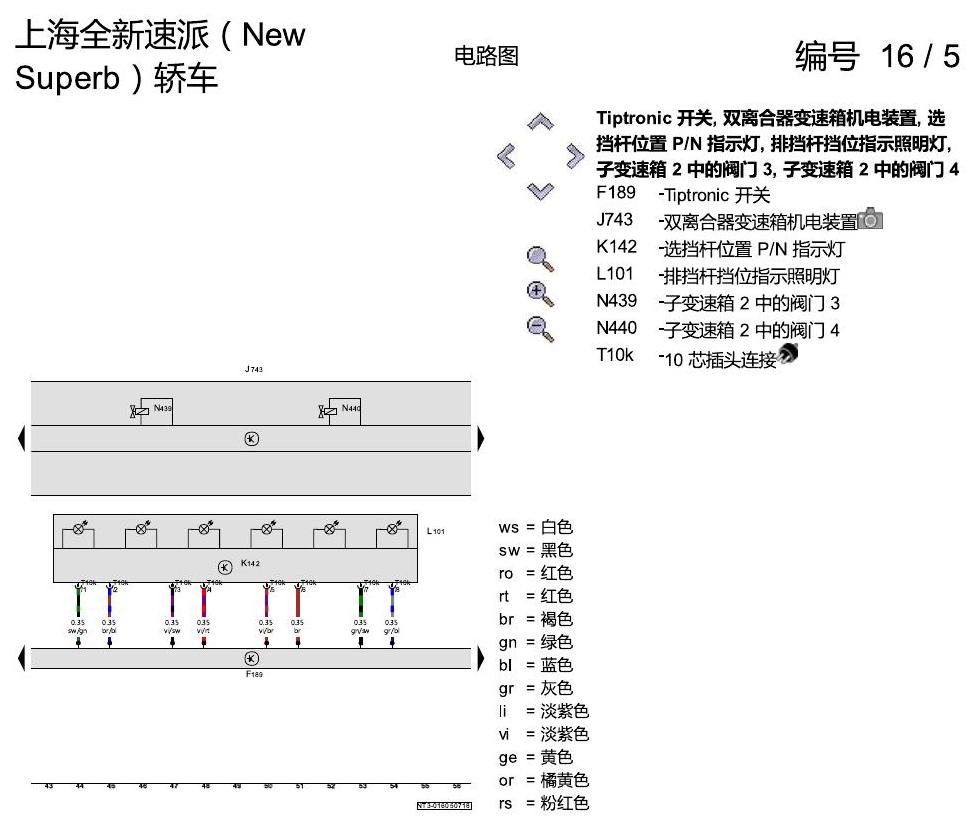

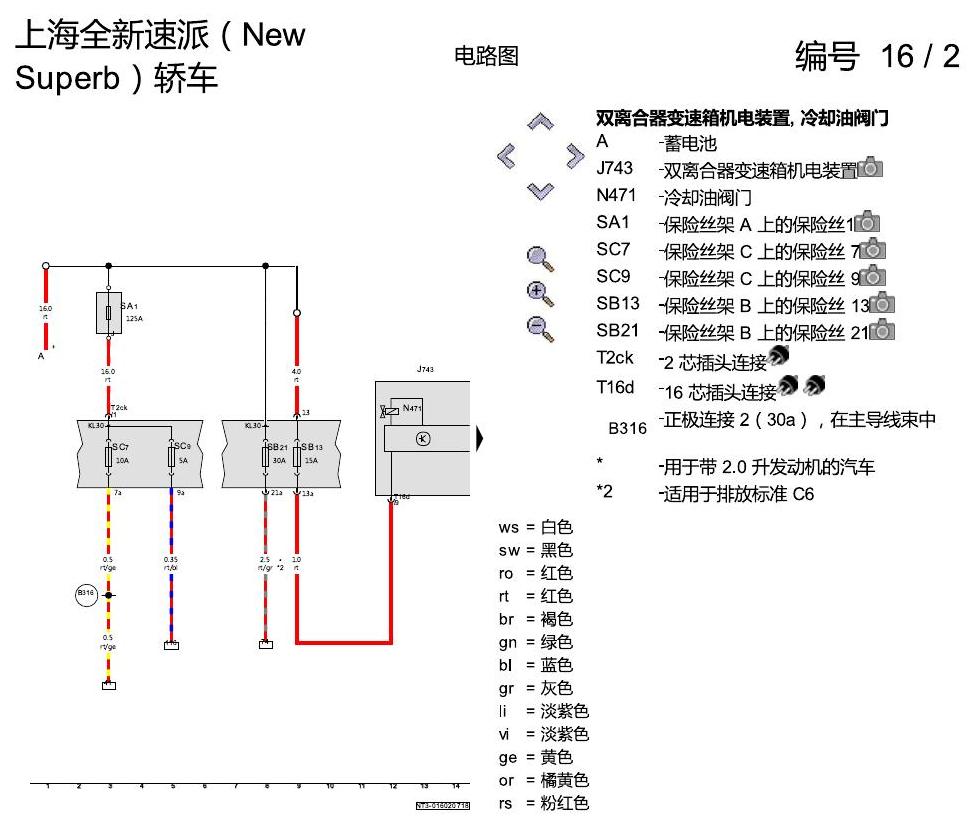

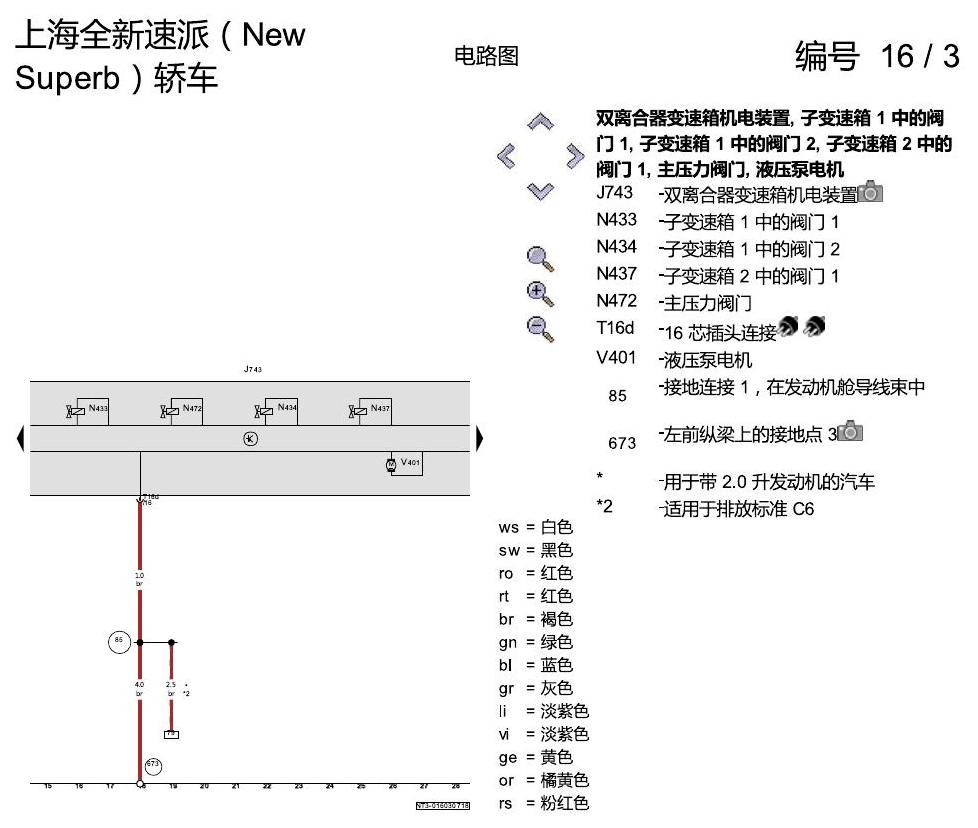

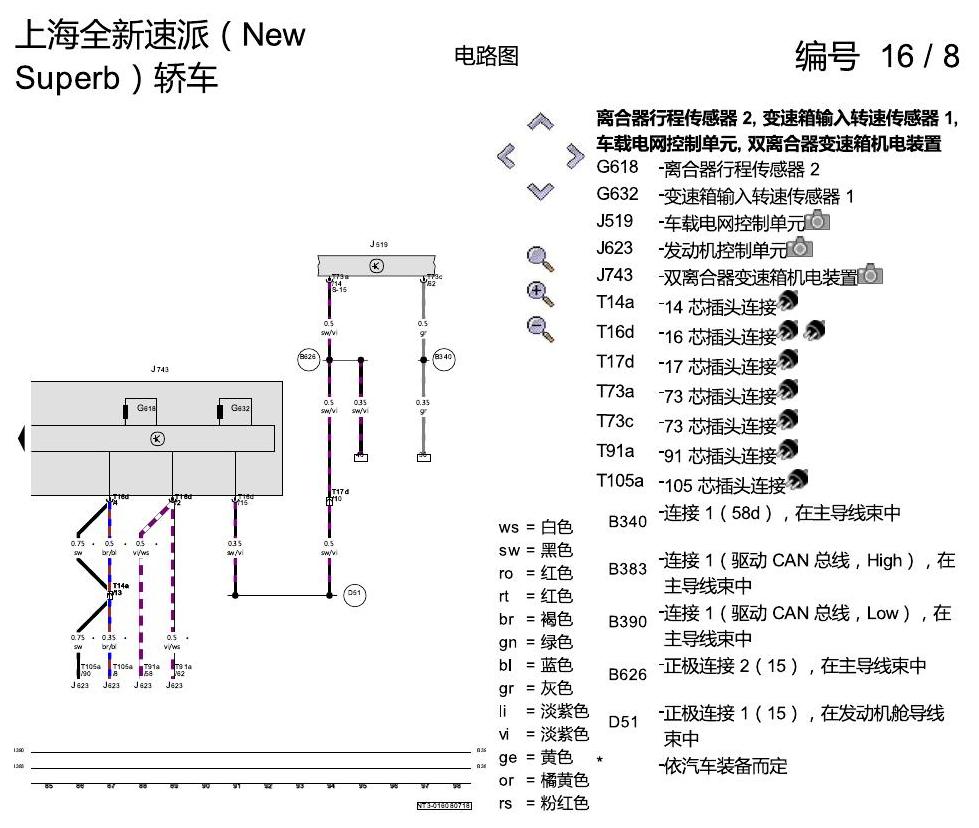

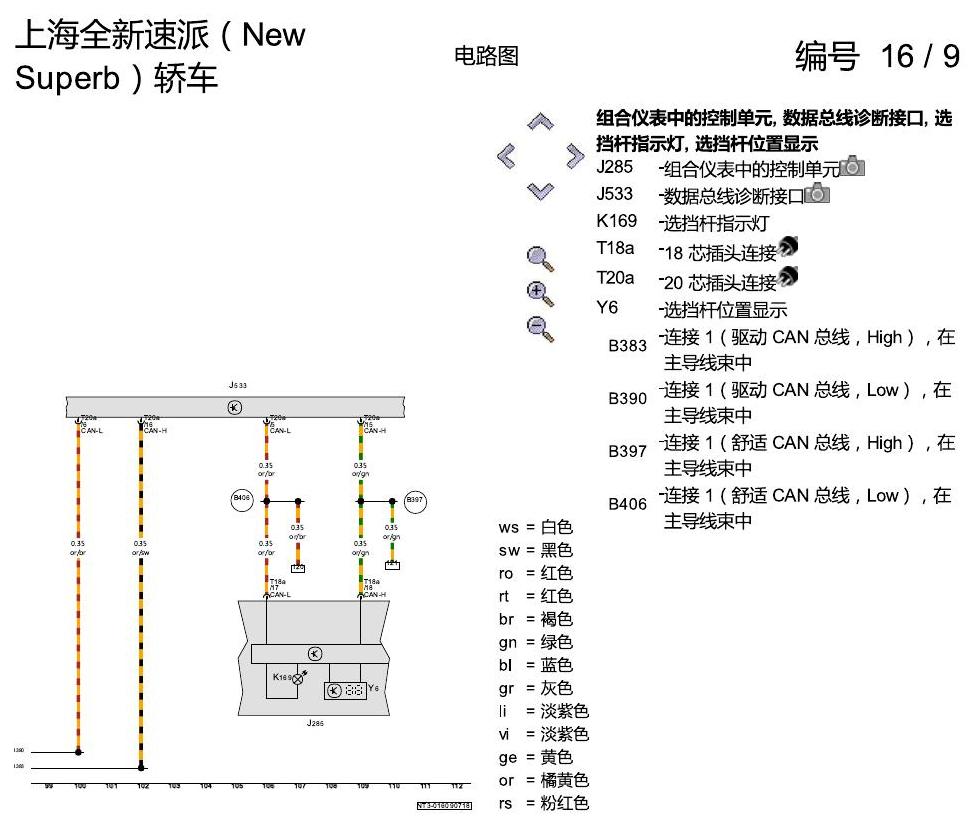

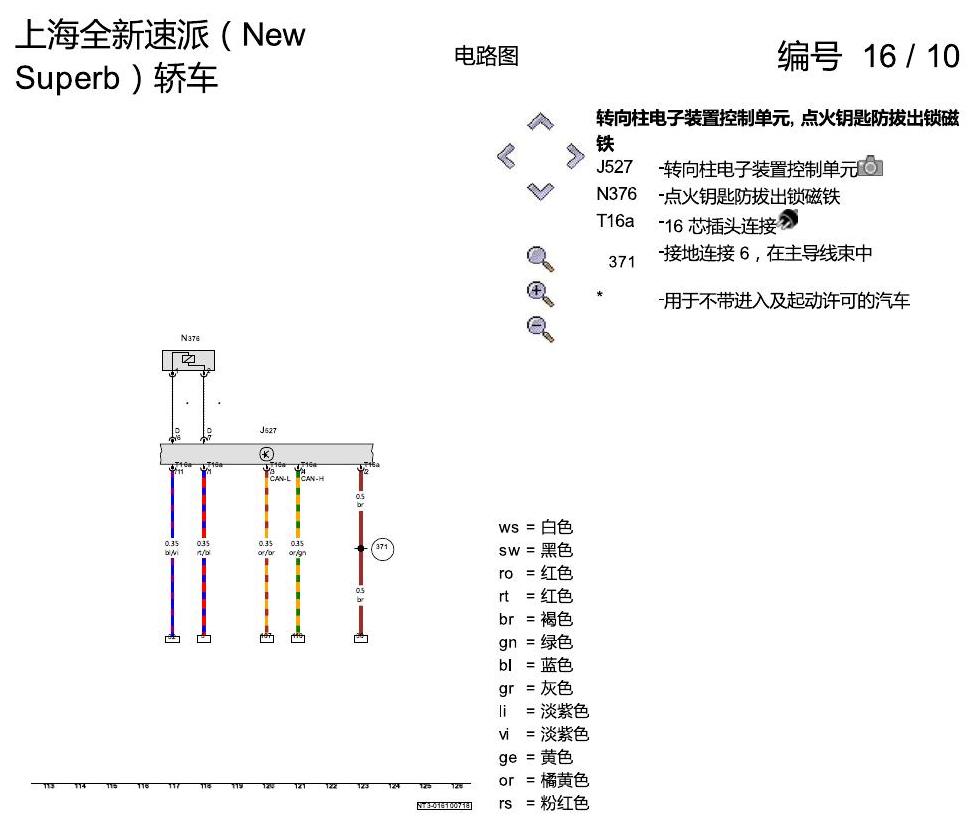

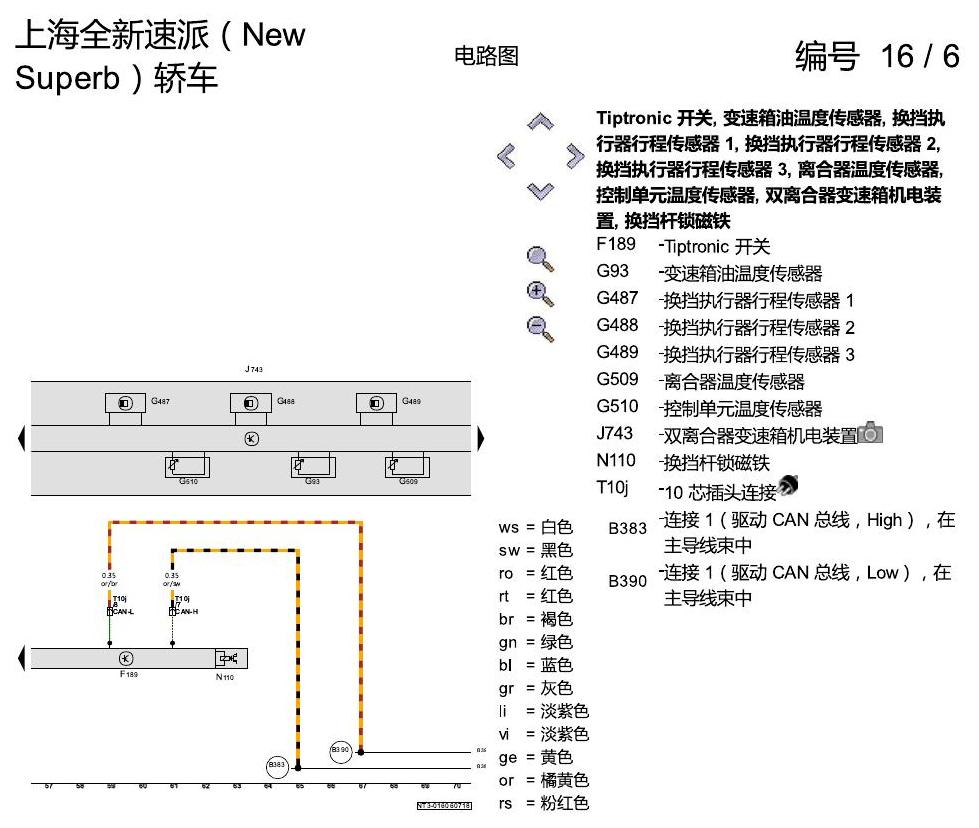

下方为原始资料图，共 10 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众17捷达1.5 座椅加热装置 电路图
一汽大众17捷达1.5 座椅加热装置 电路图资料。
一汽大众探戈 滑动天窗 电路图
一汽大众探戈 滑动天窗 电路图资料。
奥迪A4L B9 带有自动大灯照明距离调节功能和弯道灯的气体放电大灯(双氙气灯) , (8IH) 电路图
奥迪A4L B9 带有自动大灯照明距离调节功能和弯道灯的气体放电大灯(双氙气灯) , (8IH) 电路图资料。
一汽大众高尔夫嘉旅 倒车摄像头 电路图
一汽大众高尔夫嘉旅 倒车摄像头 电路图资料。
一汽大众宝来MQB 1.5 1.5 DJMG 汽油发动机 电路图
一汽大众宝来MQB 1.5 1.5 DJMG 汽油发动机 电路图资料。
