摘要上海大众19途昂 电路图 座椅通风 电路图资料。

上海大众19途昂 电路图 座椅通风 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 5 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

上海大众19途昂 电路图 座椅通风 电路图

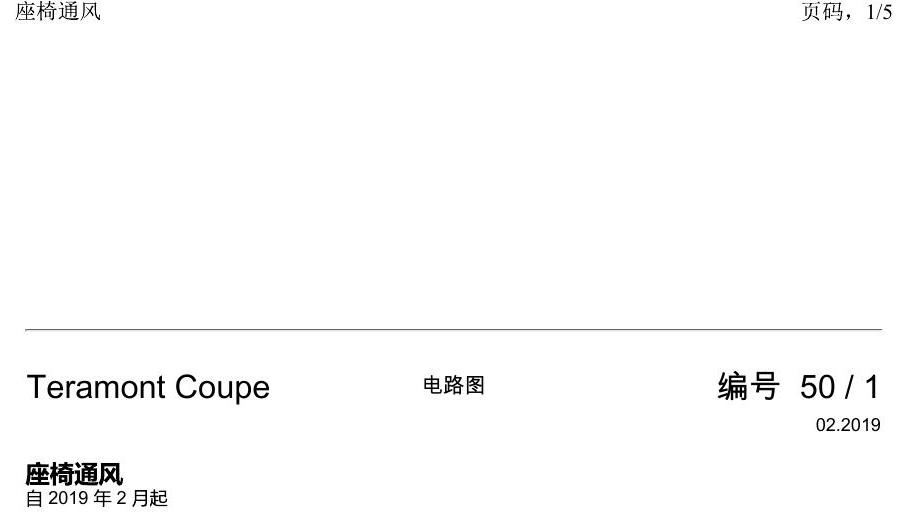

上海大众19途昂 电路图 座椅通风 电路图 原始资料第1页
上海大众19途昂 电路图 座椅通风 电路图

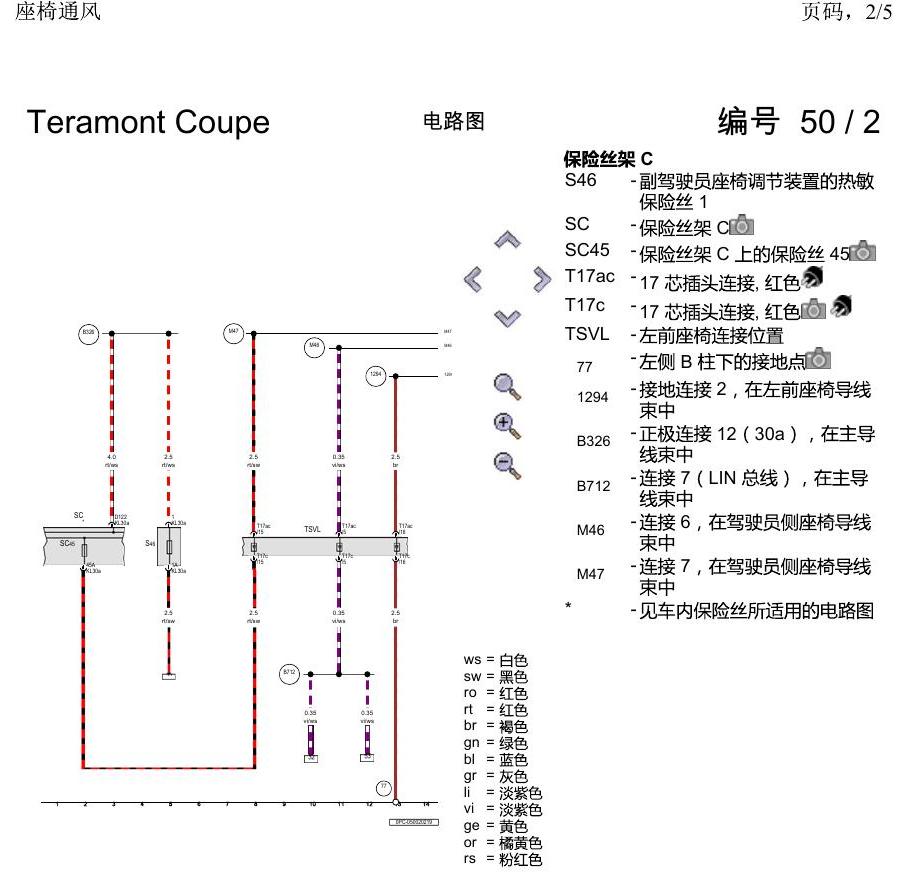

上海大众19途昂 电路图 座椅通风 电路图 原始资料第2页
上海大众19途昂 电路图 座椅通风 电路图

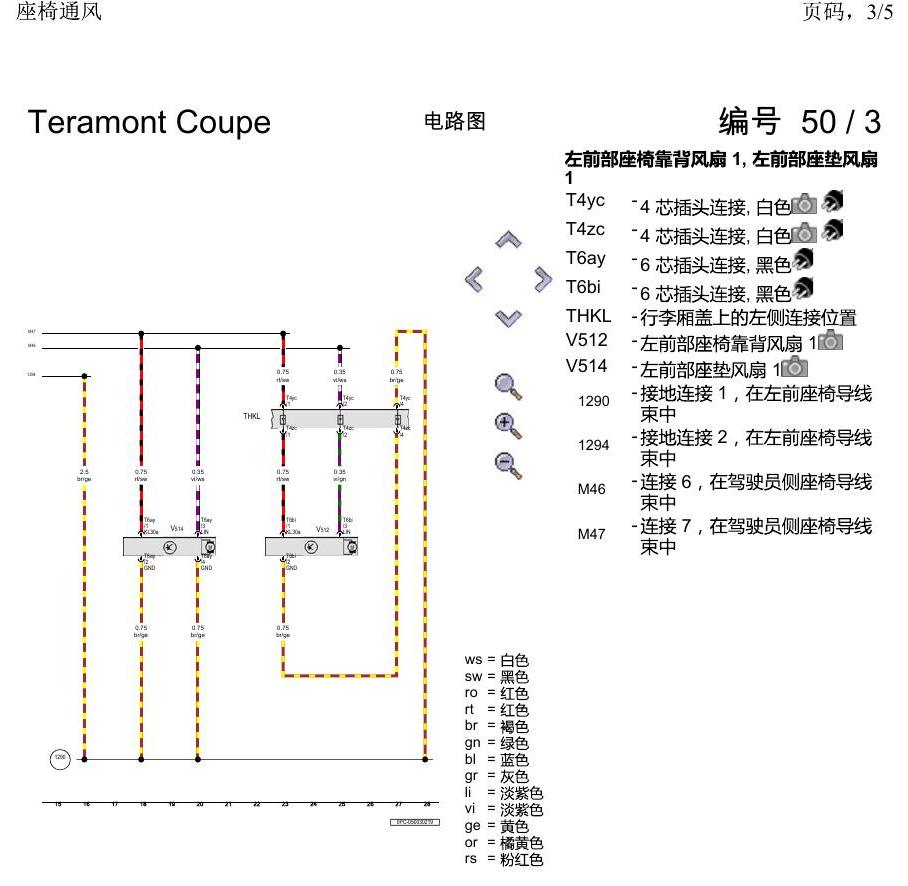

上海大众19途昂 电路图 座椅通风 电路图 原始资料第3页
上海大众19途昂 电路图 座椅通风 电路图

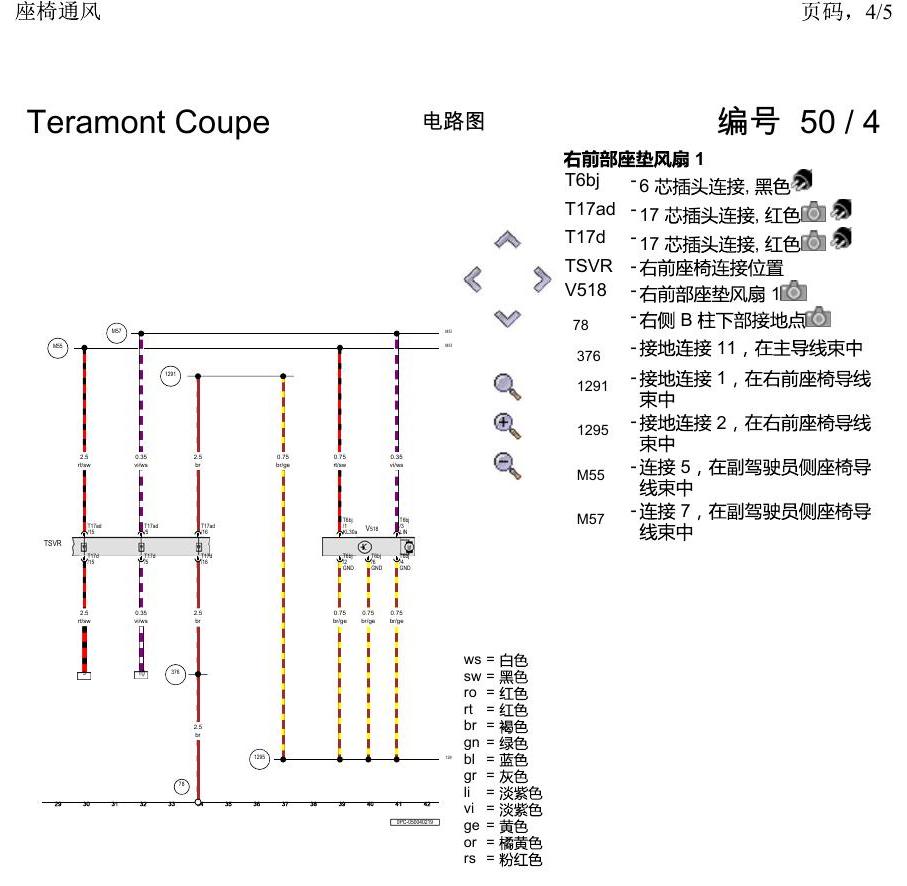

上海大众19途昂 电路图 座椅通风 电路图 原始资料第4页
上海大众19途昂 电路图 座椅通风 电路图

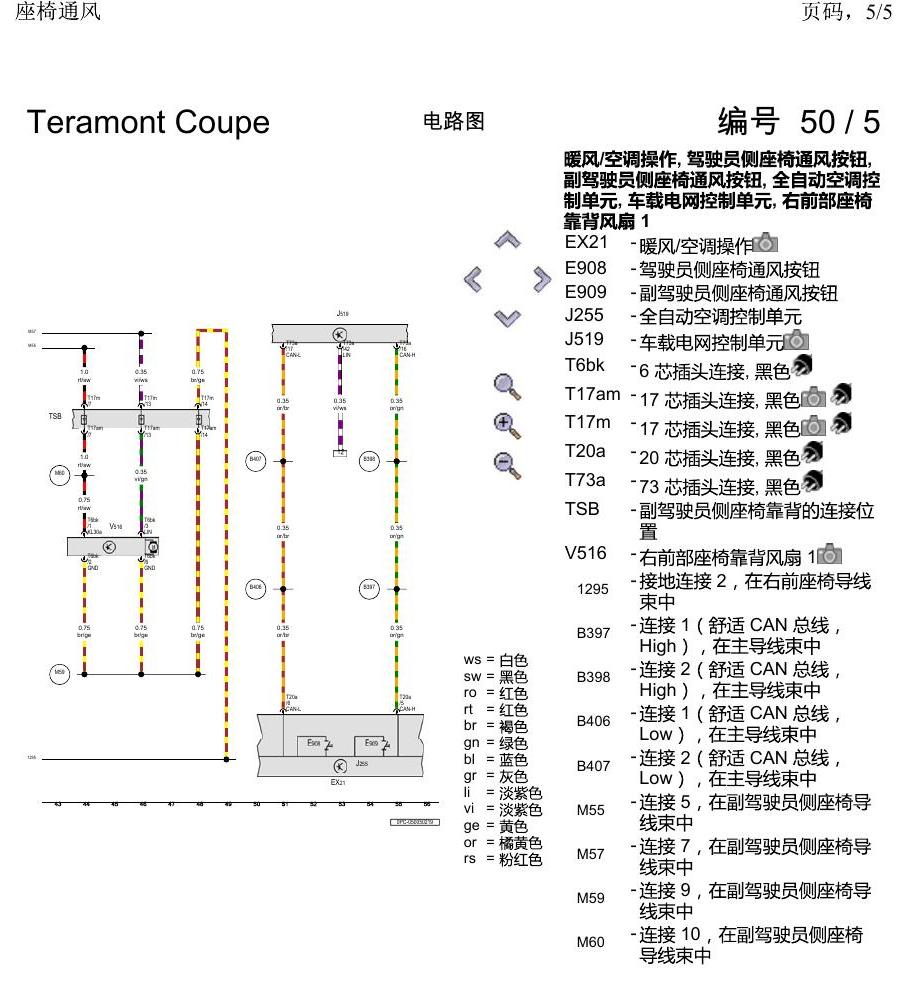

上海大众19途昂 电路图 座椅通风 电路图 原始资料第5页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
