整理北汽 2.3T B231R发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

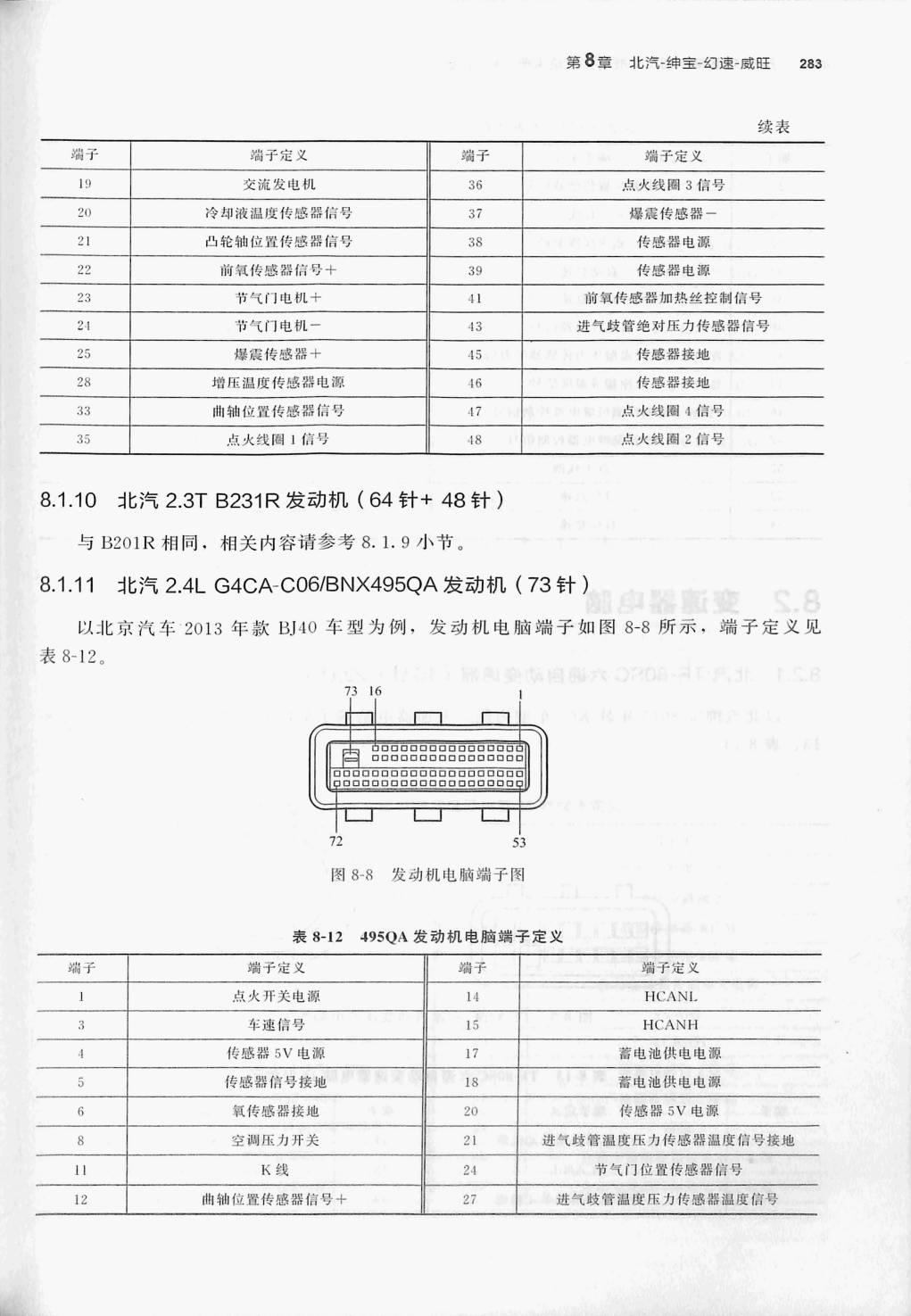

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-12。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|
| 7316 | |
| 72 | $3 |
表 8-12 4950A发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 点火开关电源 | 14 | HCANL |
| 3 | 车速信号 | 15 | HCANH |
| 传感器5V电源 | 17 | 蓄电池供电电源 | |
| 5 | 传感器信号接地 | 18 | 蓄电池供电电源 |
| 6 | 氧传感器接地 | 20 | 传感器5V电源 |
| 8 | 空调压力开关 | 21 | 进气歧管温度压力传感器温度信号接地 |
| 11 | K线 | 24 | 节气门位置传感器信号 |
| 12 | 曲轴位置传感器信号士 | 27 | 进气歧管温度压力传感器温度信易 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
