奔驰AMG M156发动机技术：机械结构、进排气、燃油点火与离子流诊断

M156把大排量自然吸气V8的机械设计、可变进气与凸轮轴控制、燃油点火和燃烧监控结合在一起。诊断时应先确认发动机技术状态，再按照机械基础、空气量、燃油、点火和排放结果建立完整证据链。

该发动机部件密集且热负荷高。拆装与测量必须遵守对应车型的安全、清洁、紧固和液体处理规定。

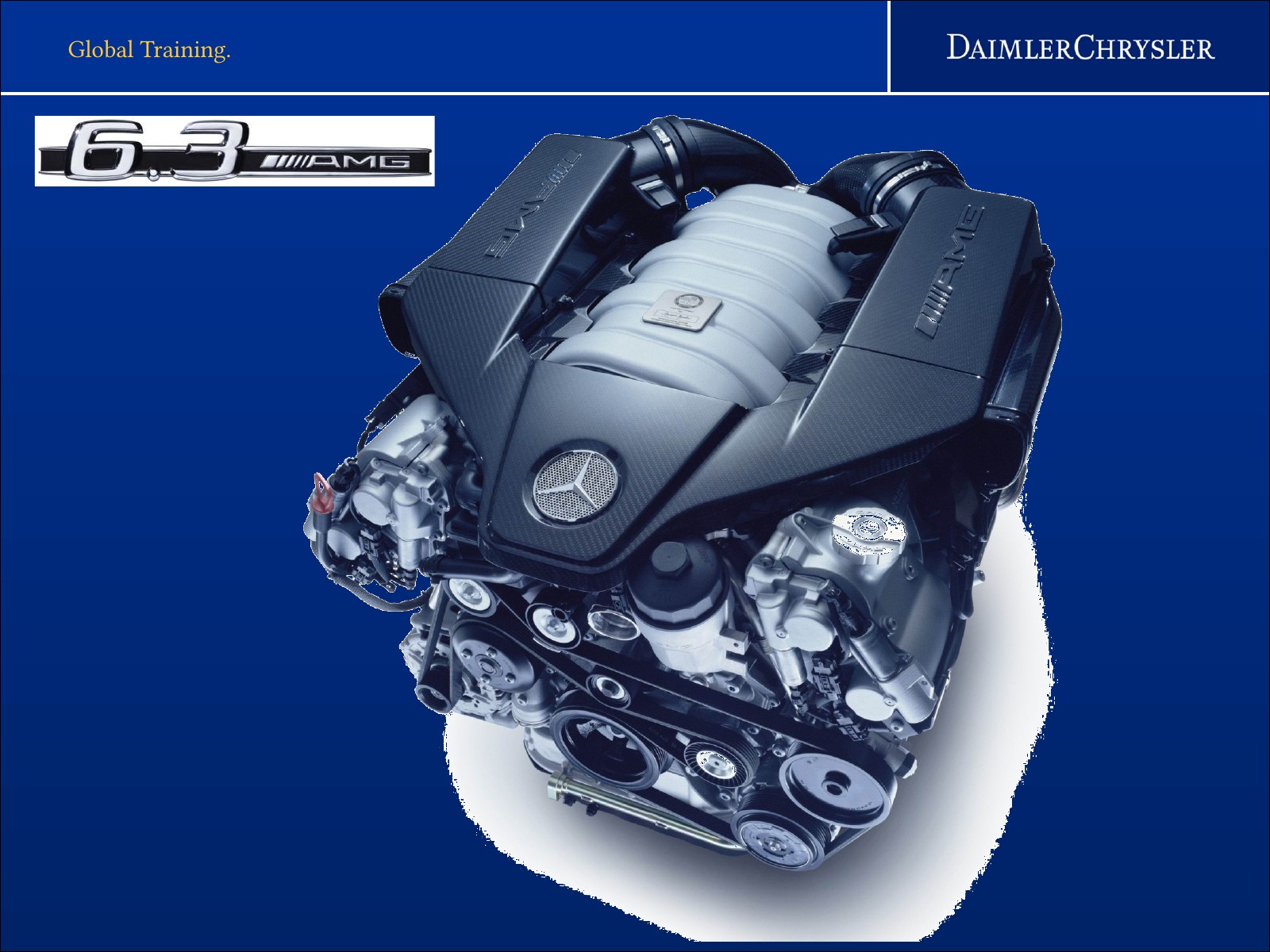

一、整机定位、性能数据与总体结构

M156是AMG高性能自然吸气V8发动机。整机图、技术数据和结构分组展示了机械系统、空气管理、燃油点火、冷却润滑及发动机控制之间的关系。

二、缸体、曲轴、连杆与活塞

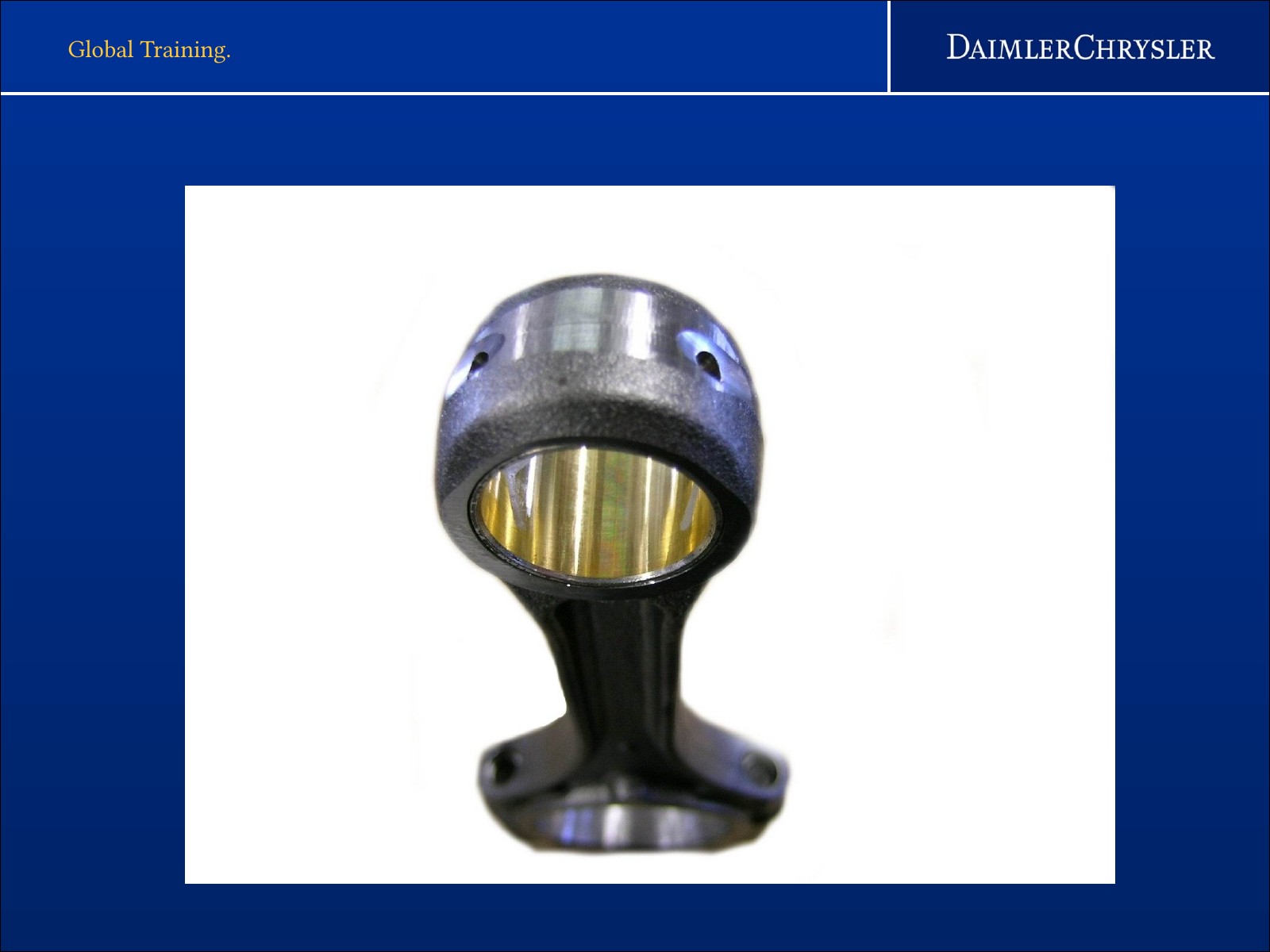

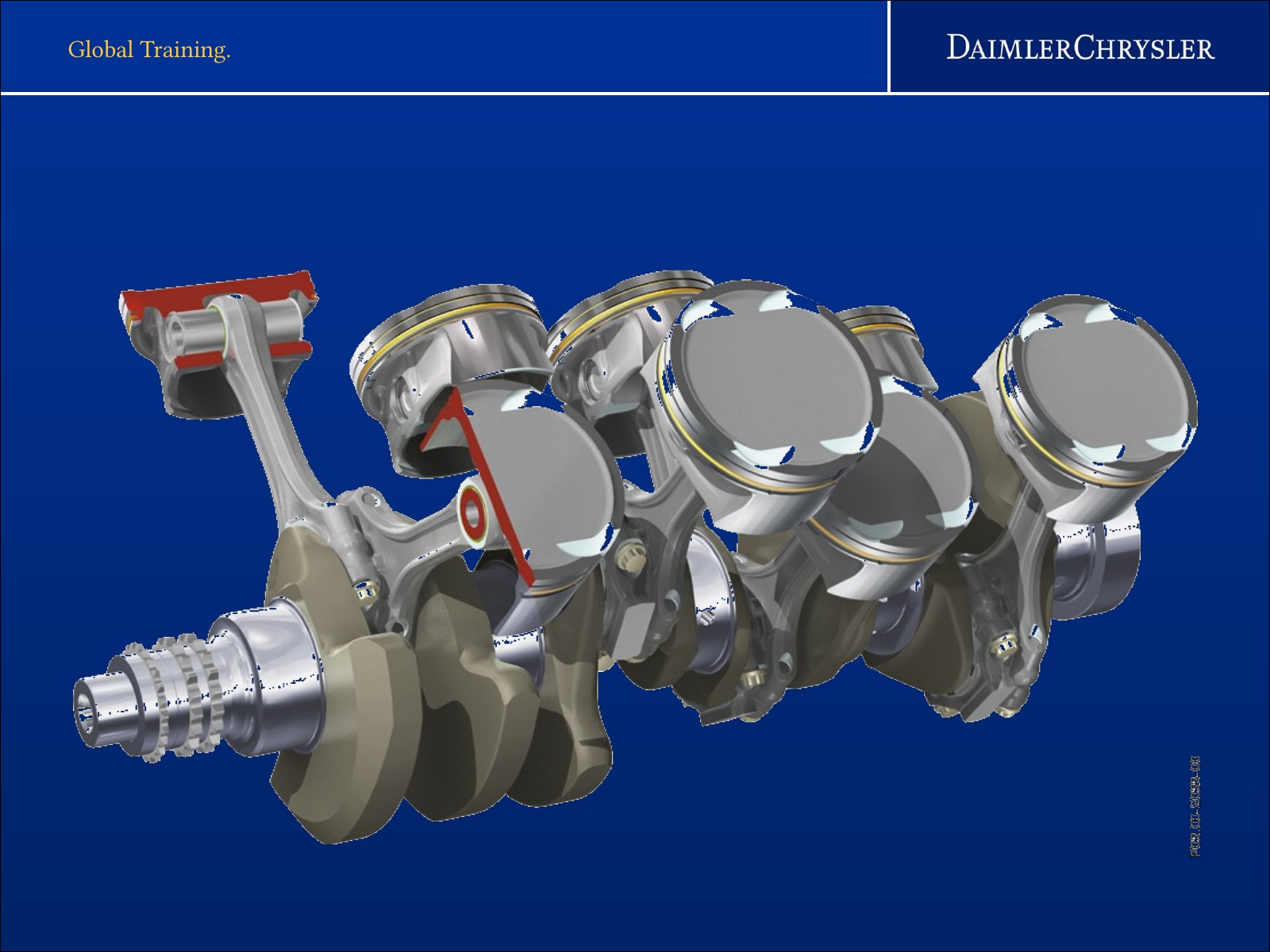

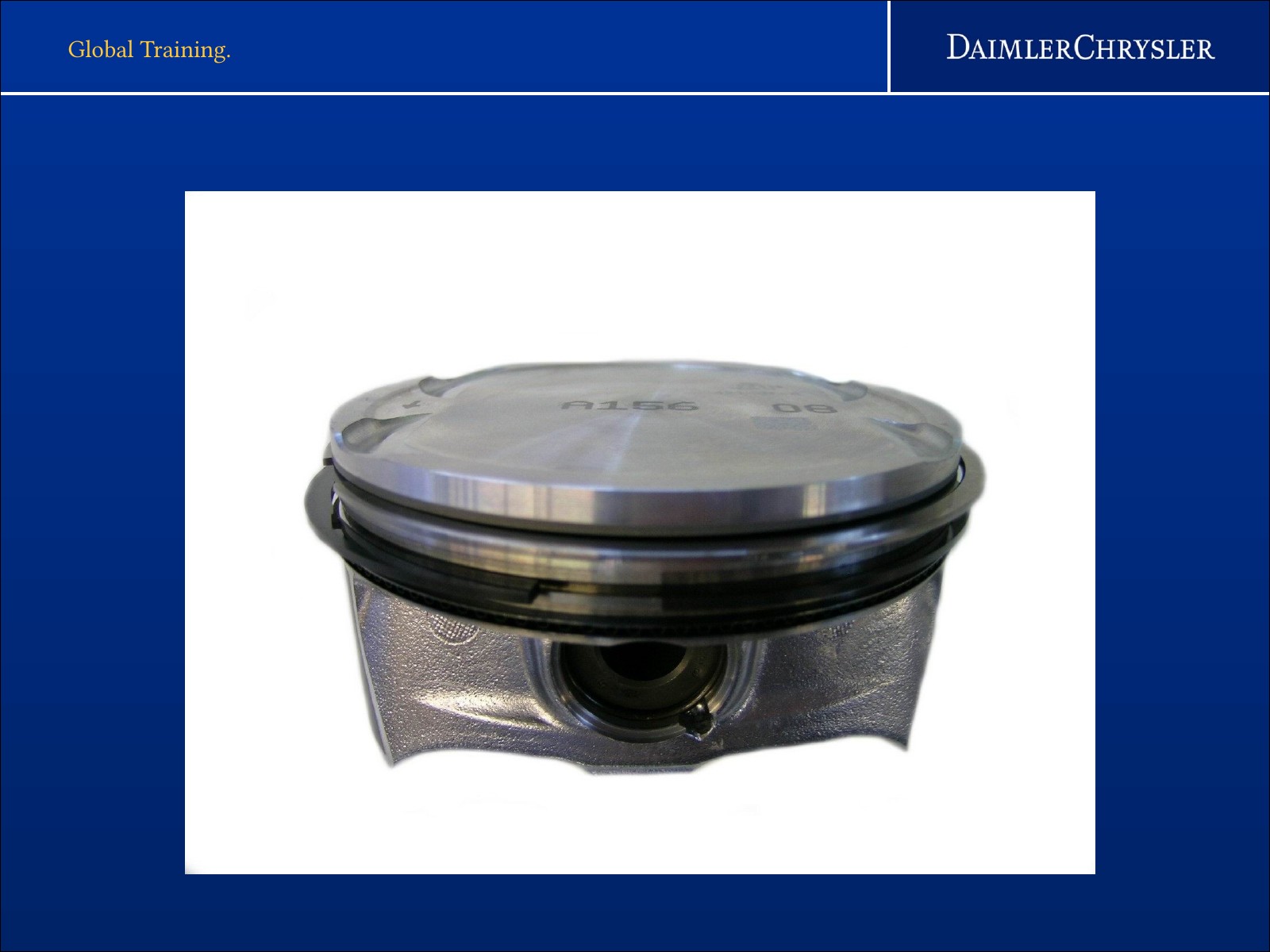

缸体、曲轴、连杆和活塞承受高转速与高燃烧负荷。检查敲击、缸压差、机油消耗或金属屑时，应把轴承间隙、缸壁、活塞环和润滑条件结合判断。

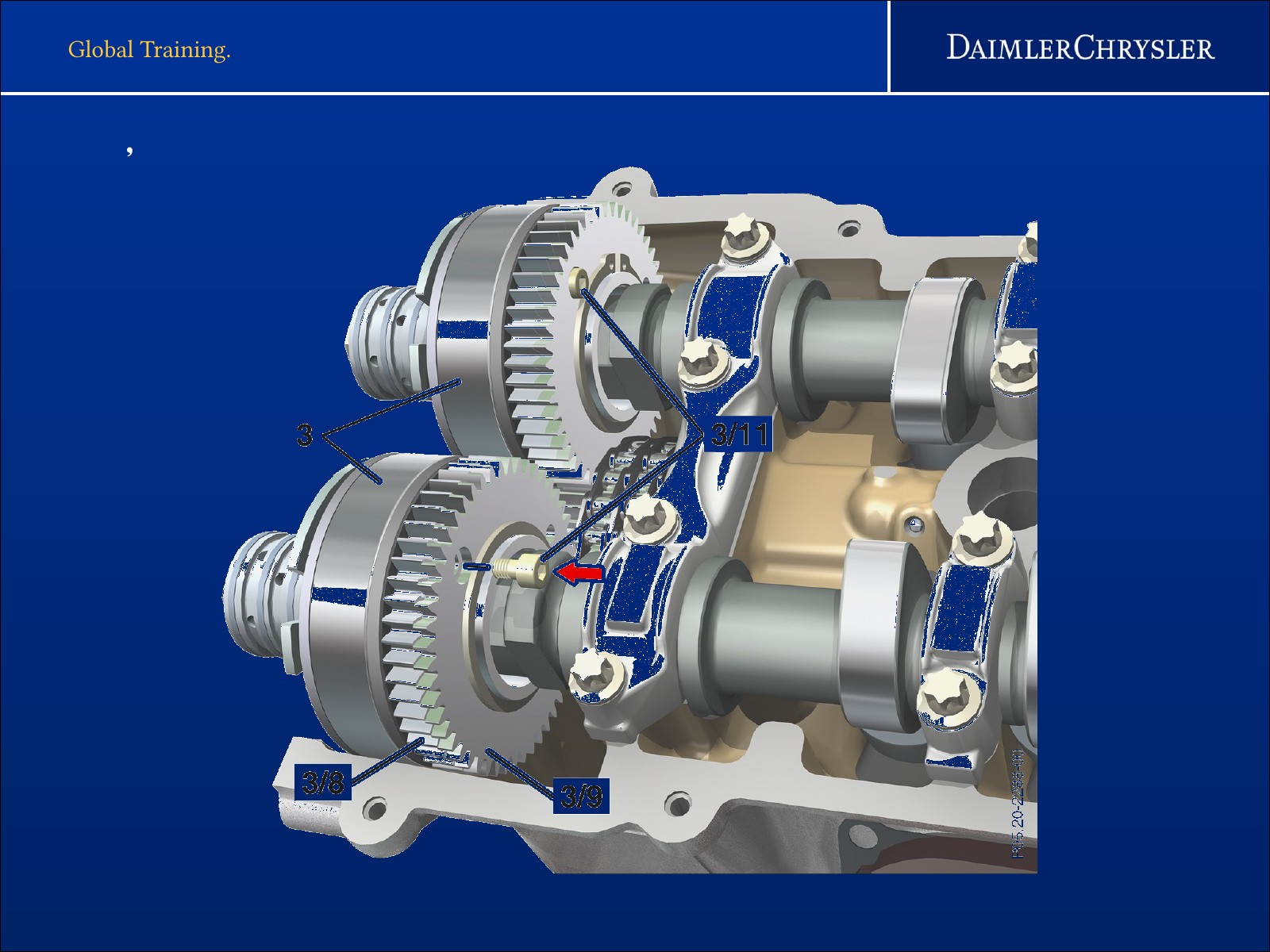

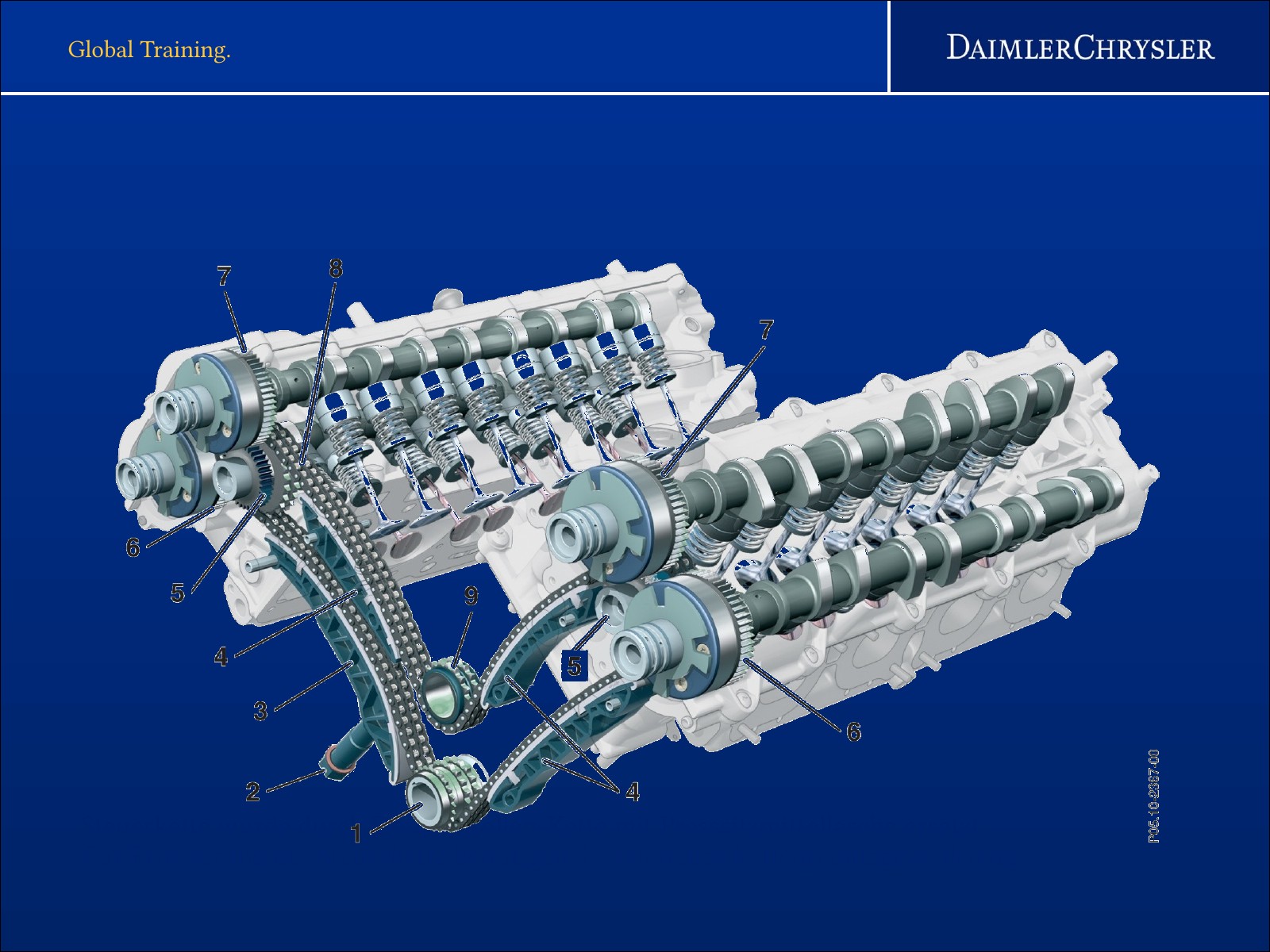

三、气缸盖、凸轮轴与配气机构

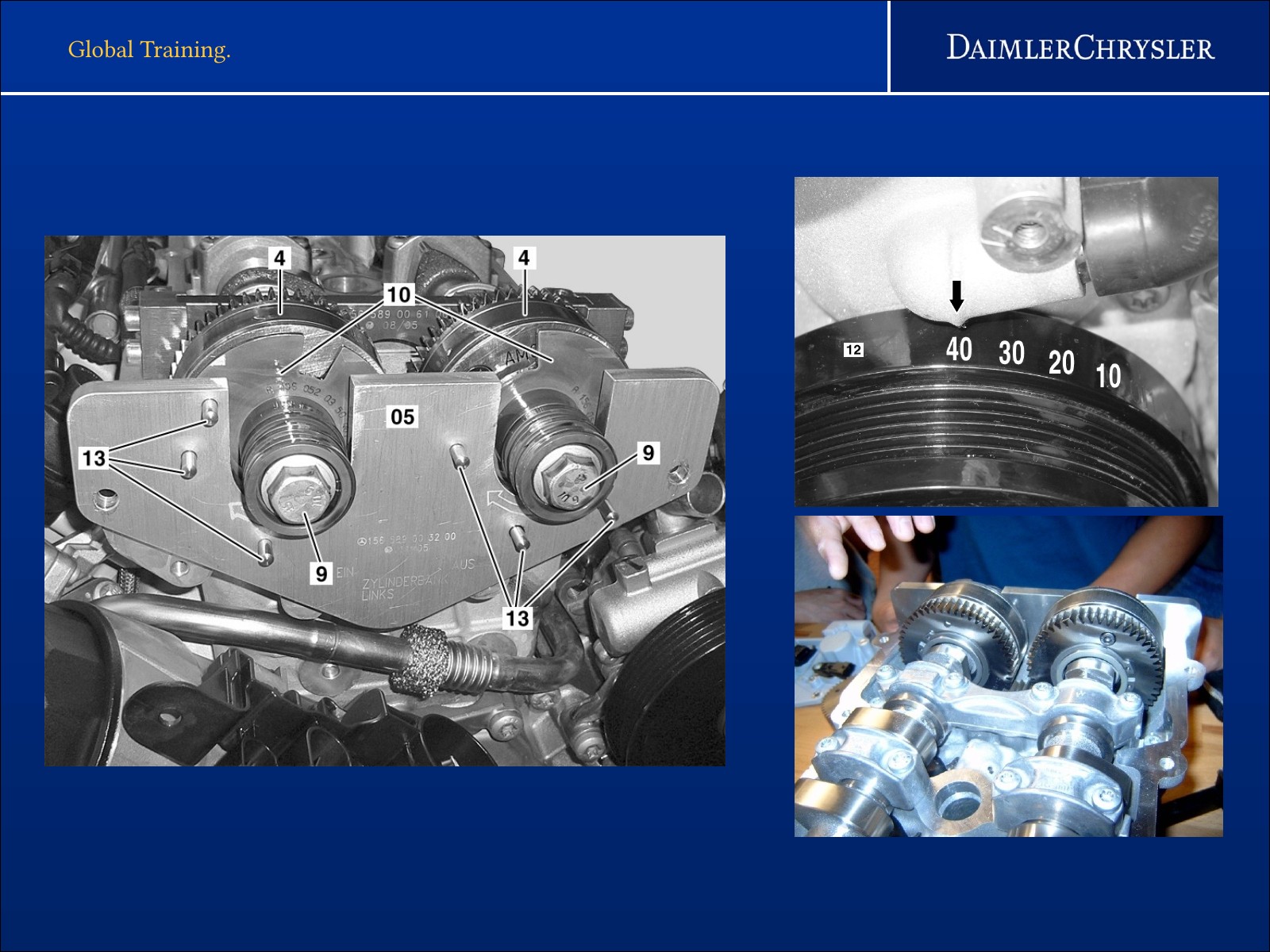

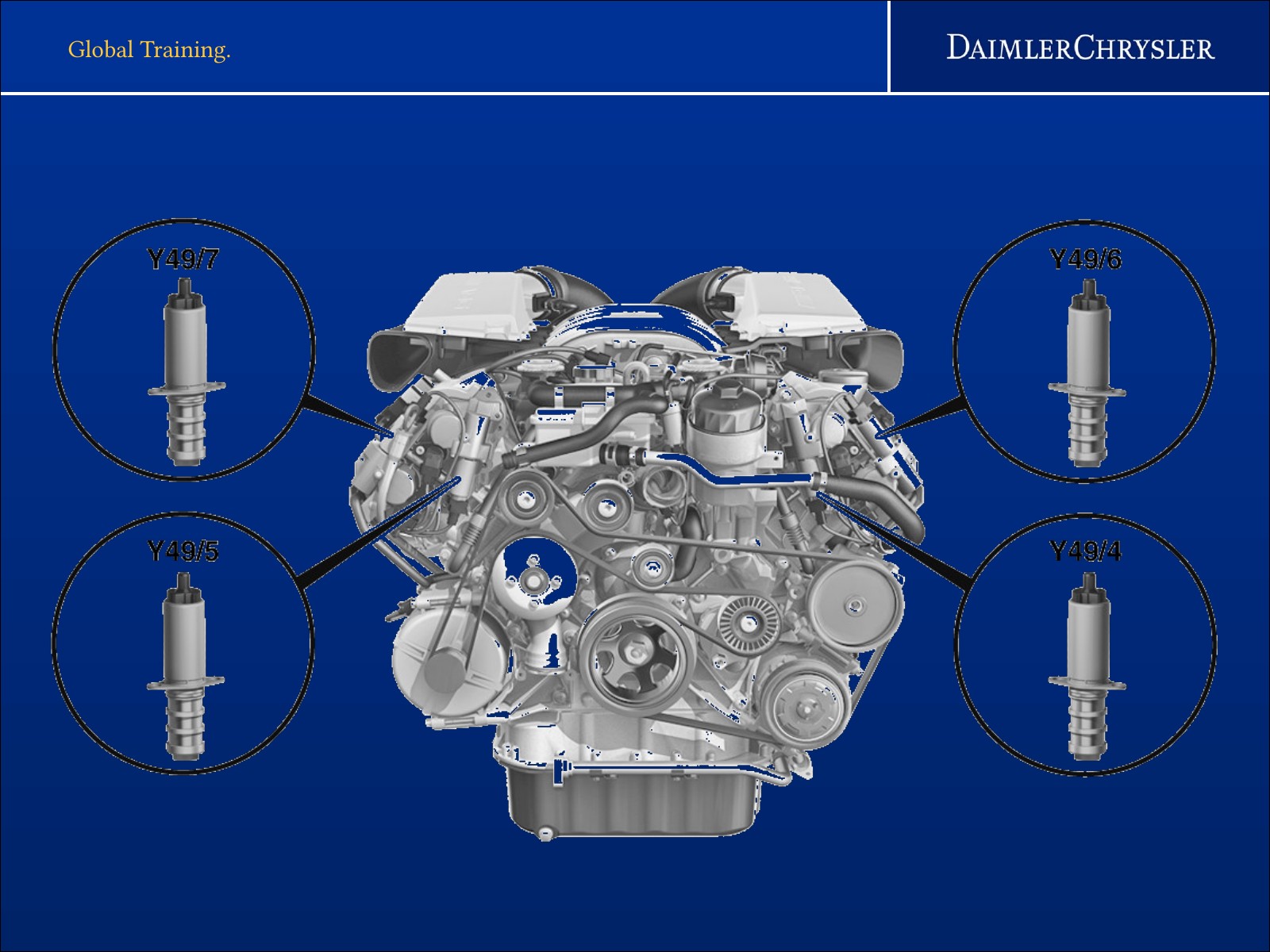

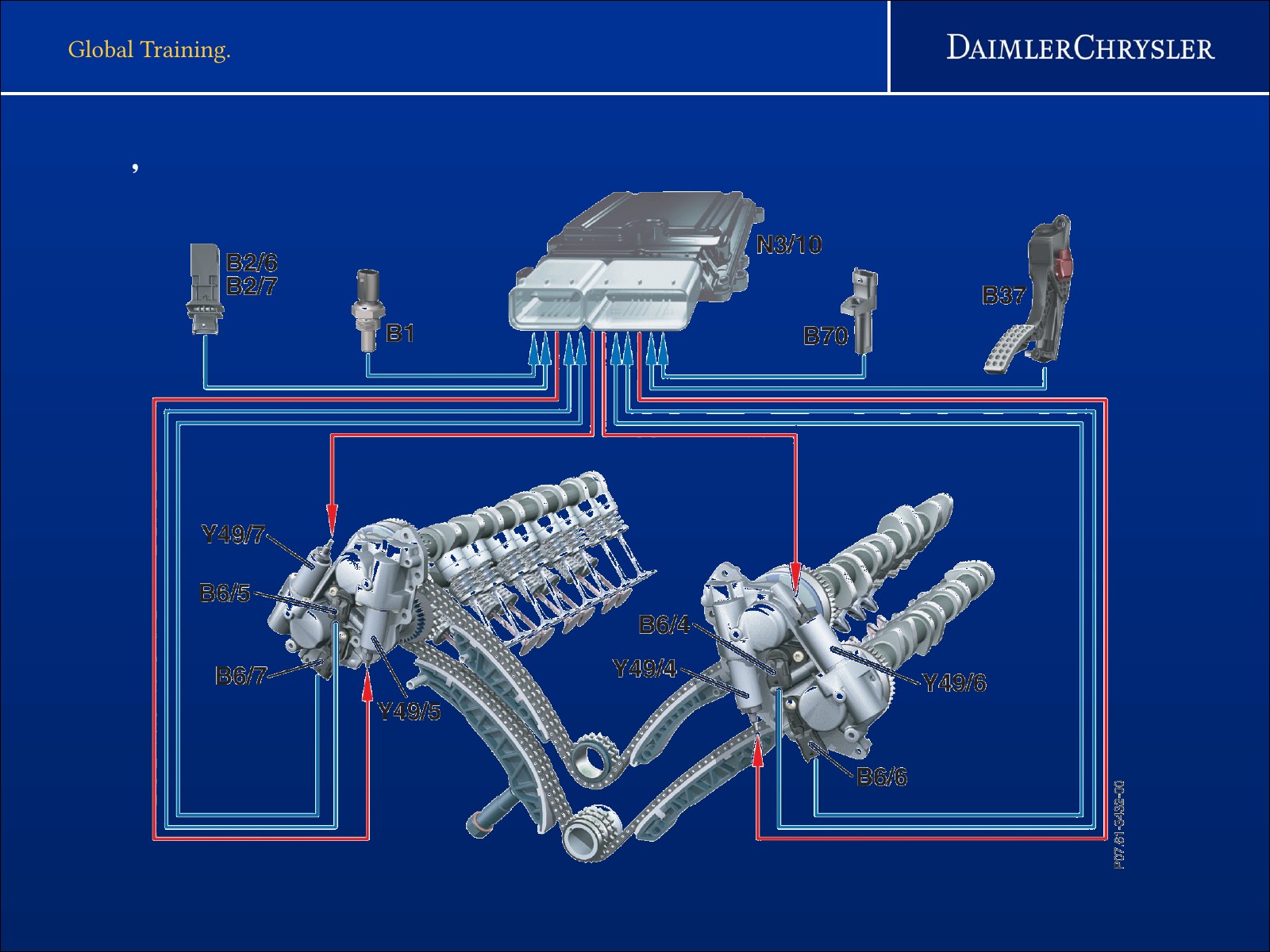

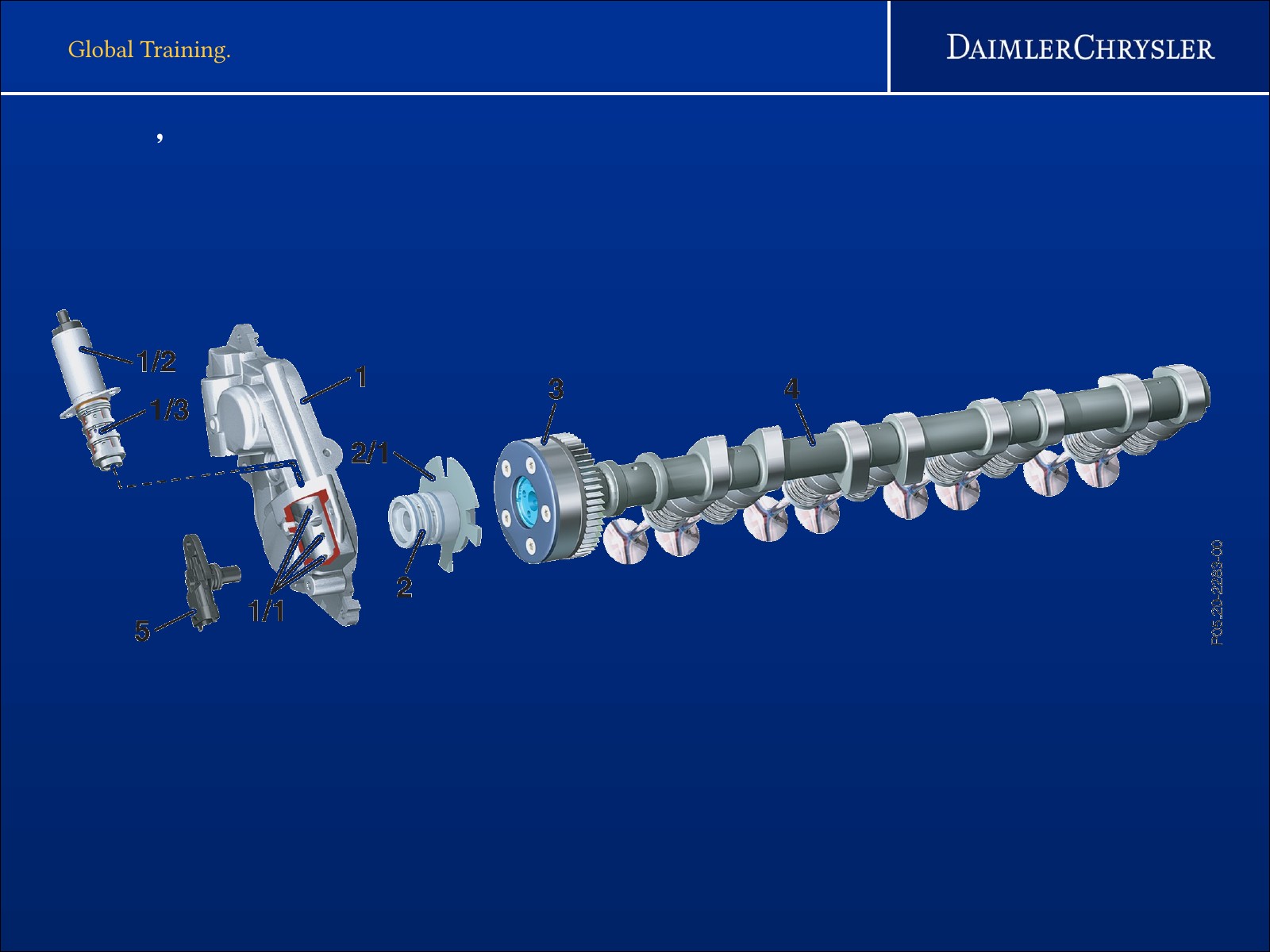

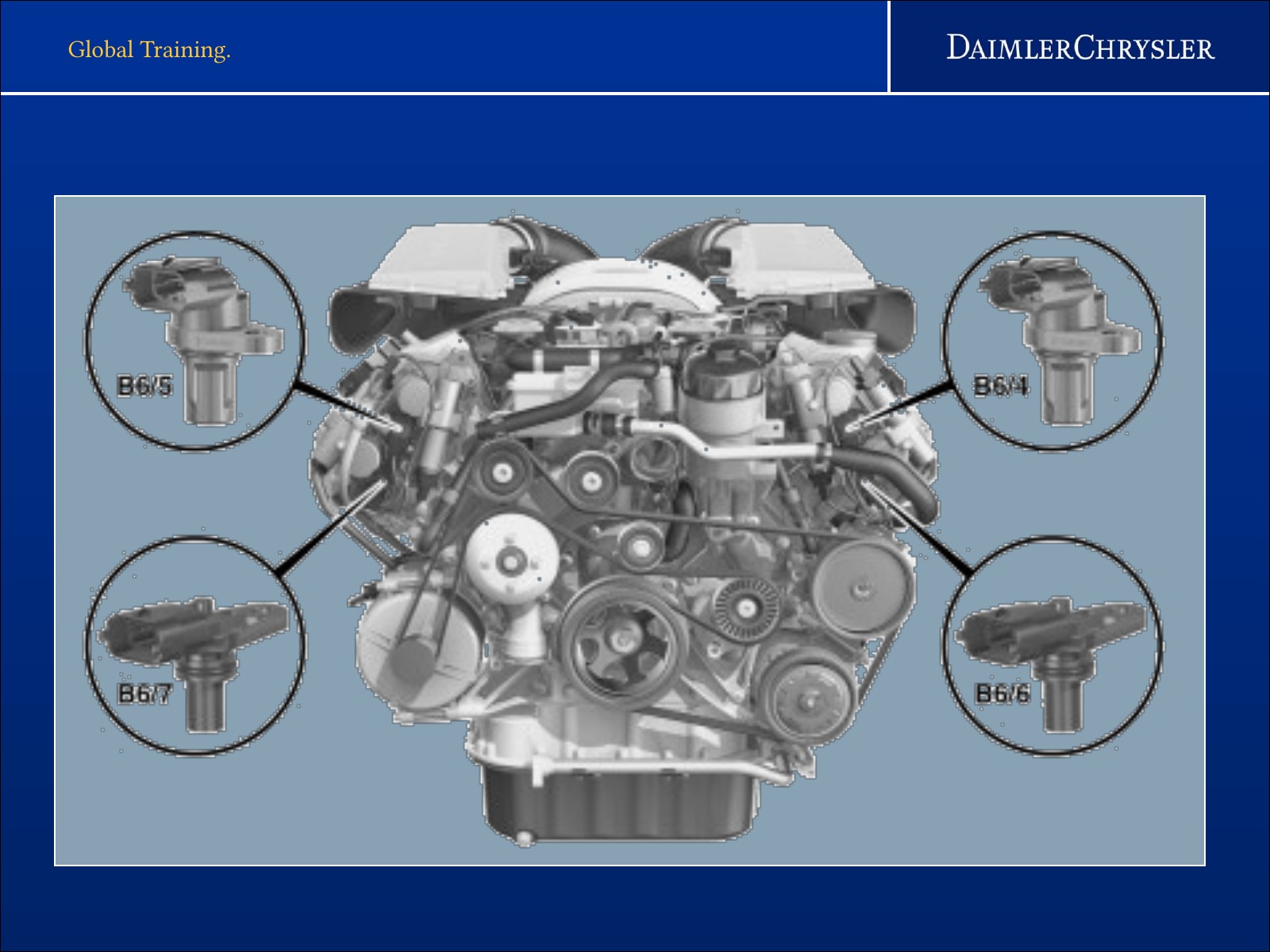

气缸盖和四凸轮轴配气机构控制各缸进排气过程，可变相位兼顾充气、扭矩与排放。相位报码需要核对机械正时、调节机构、机油供给和位置反馈。

四、进气歧管、节气门与空气管理

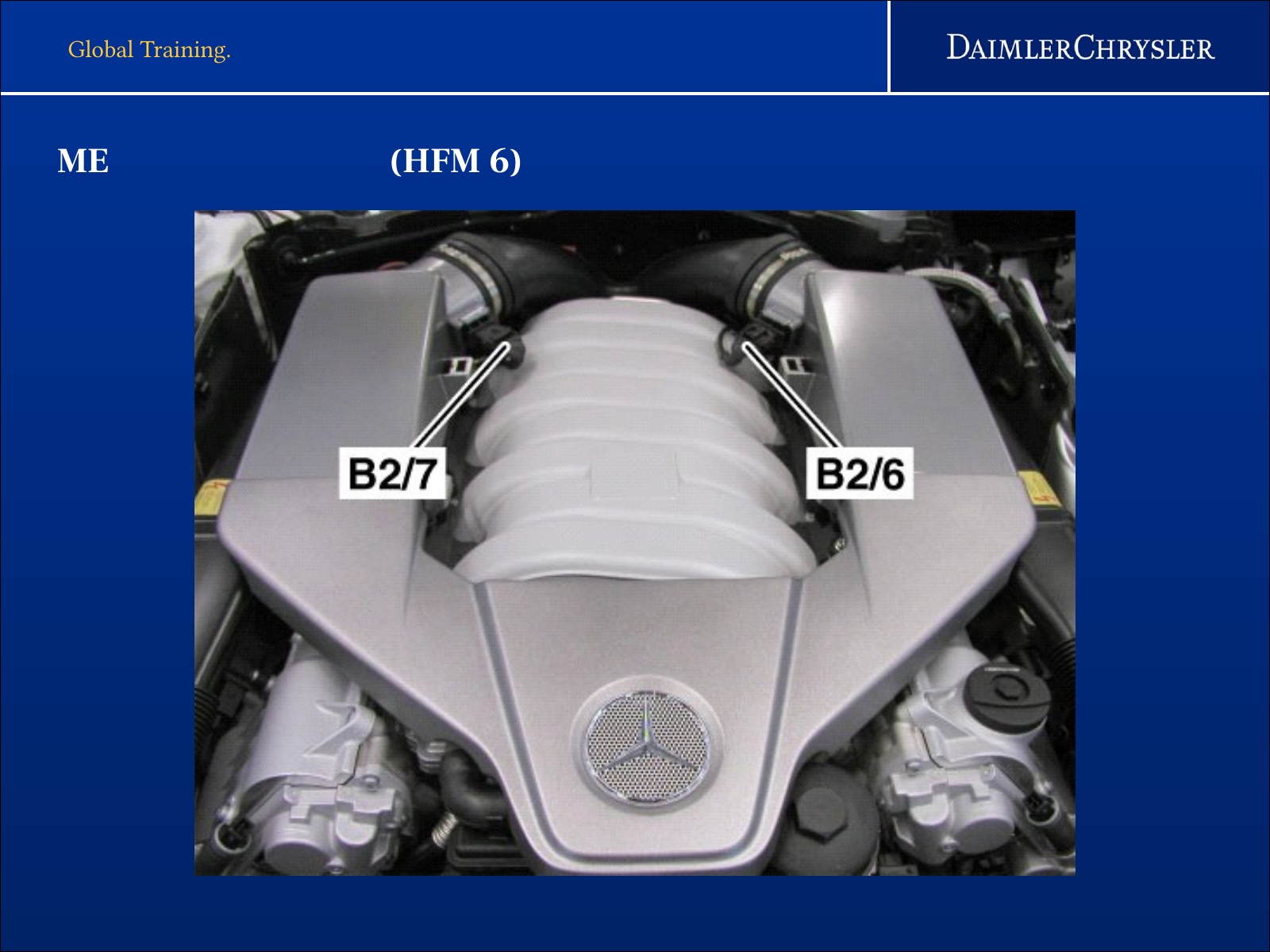

可变进气歧管和节气门根据工况改变有效进气路径及空气量。动力不足或气缸列偏差应检查机构动作、位置反馈、管路密封和相关传感器。

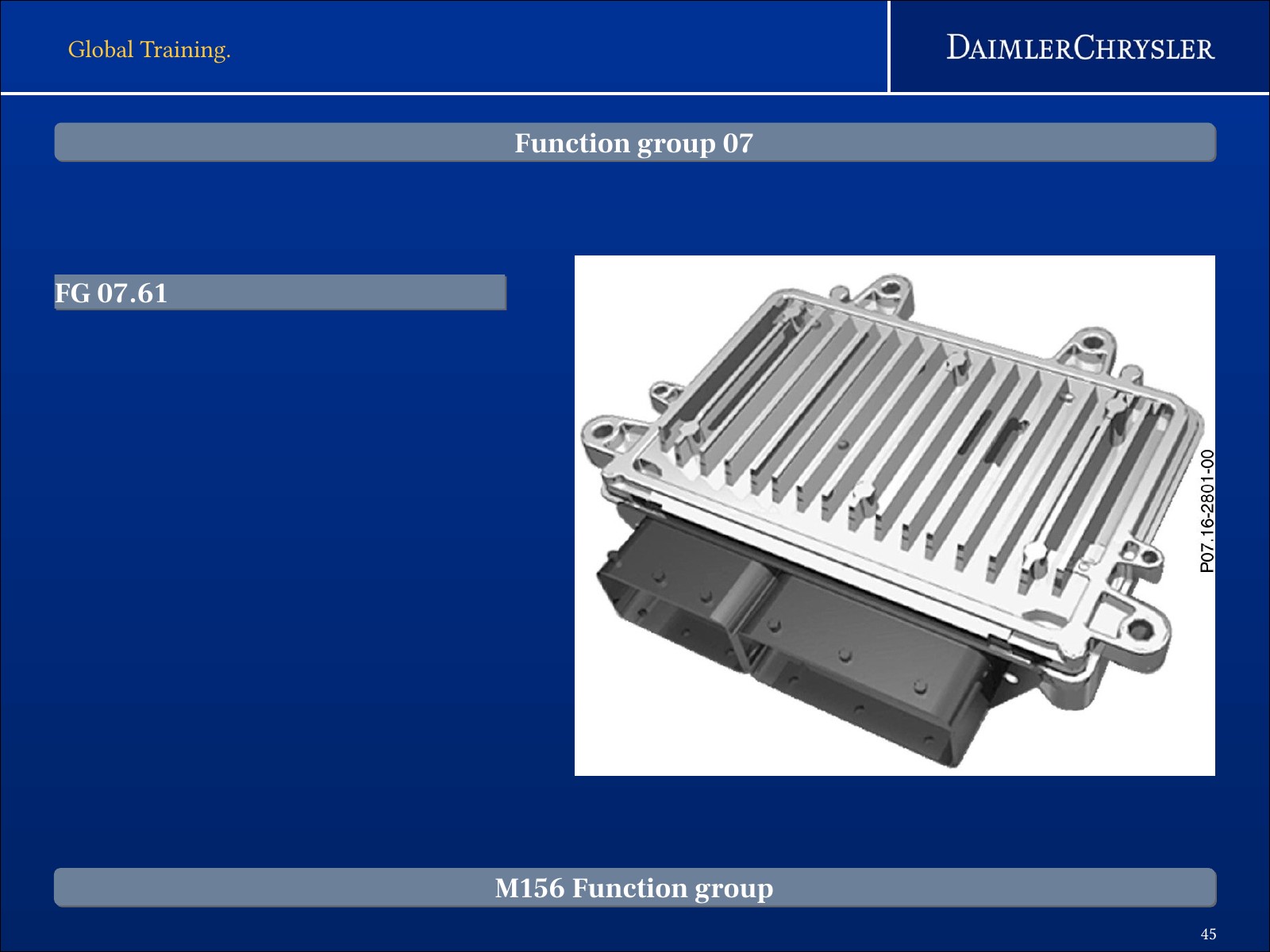

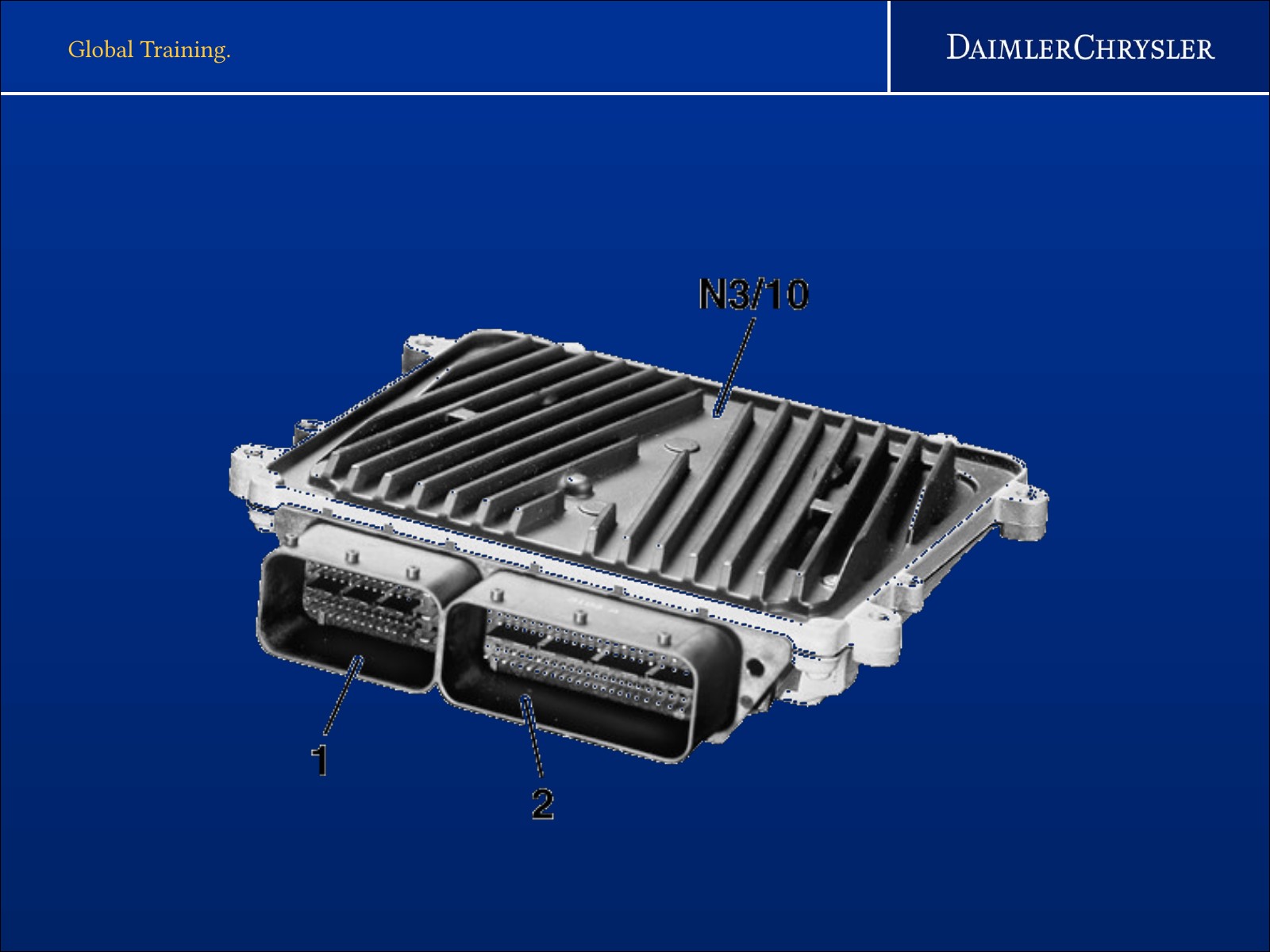

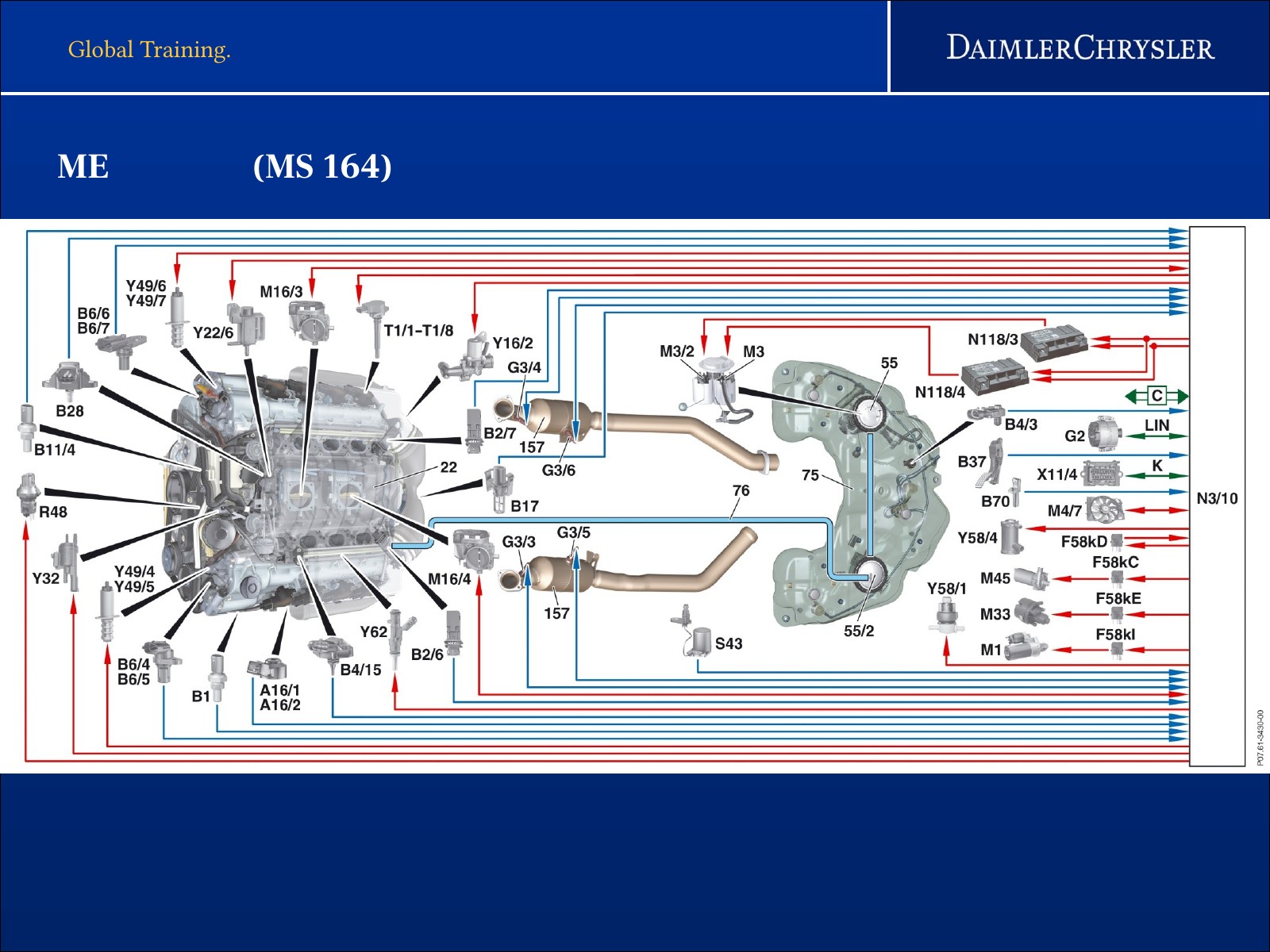

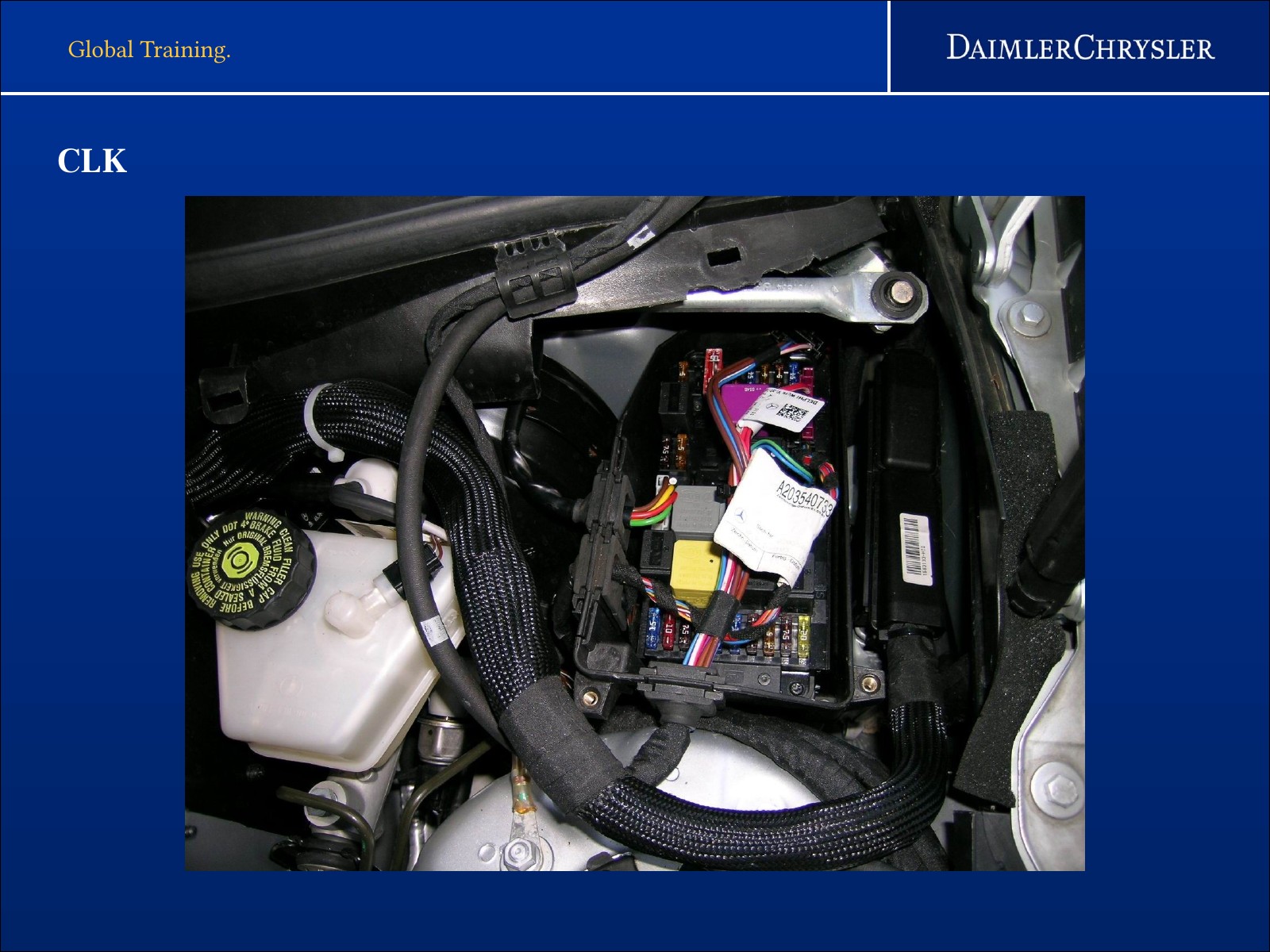

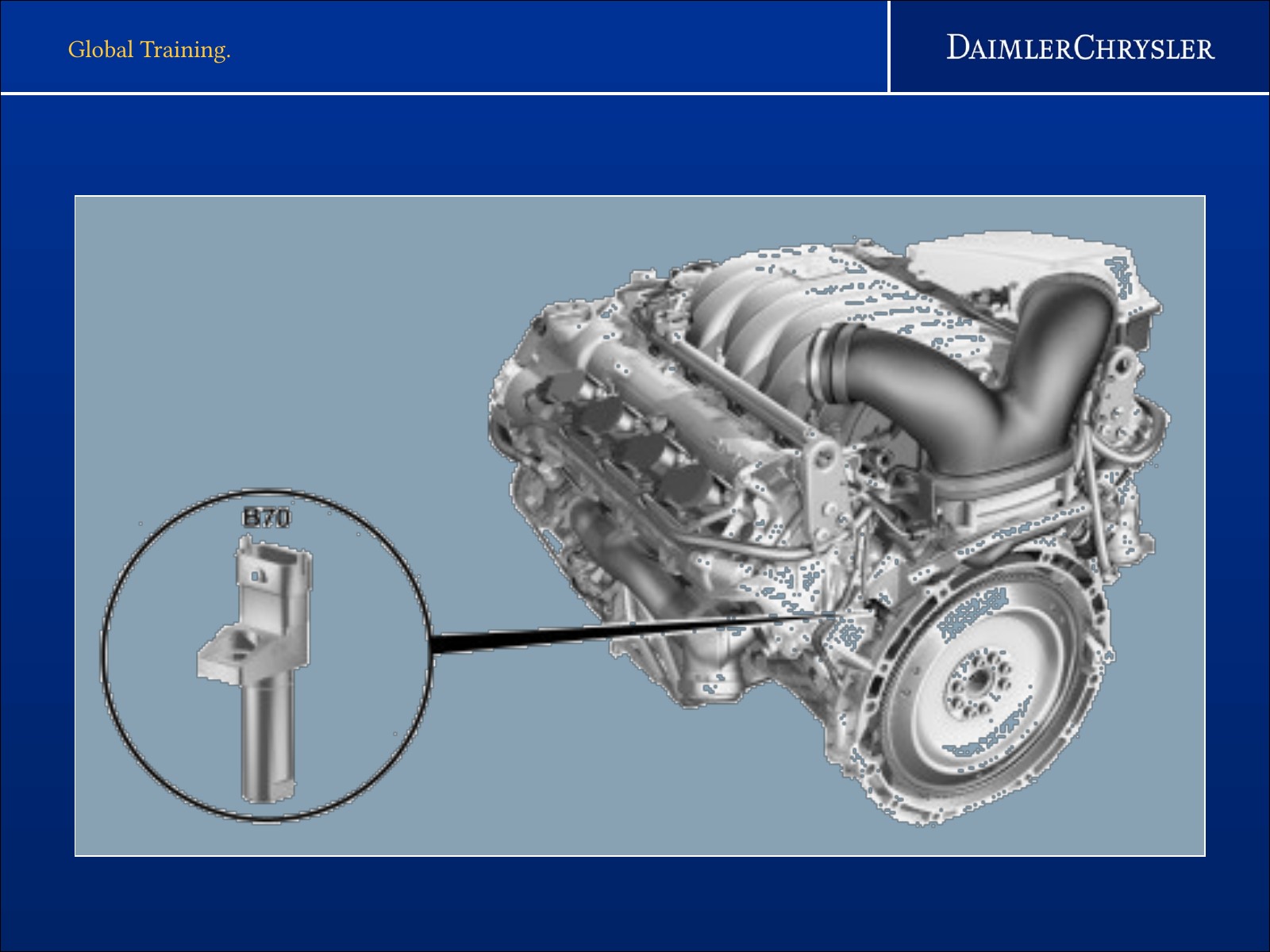

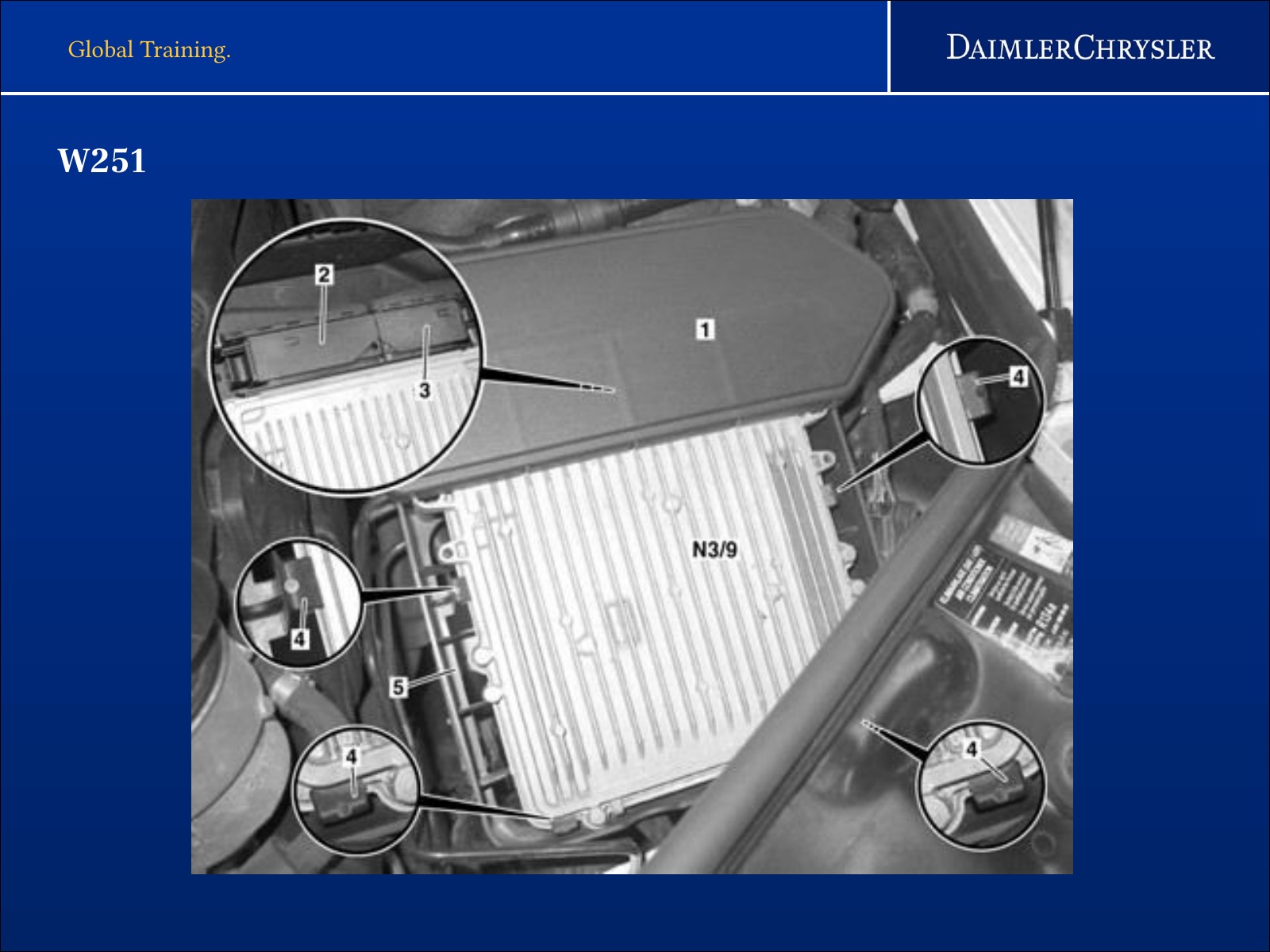

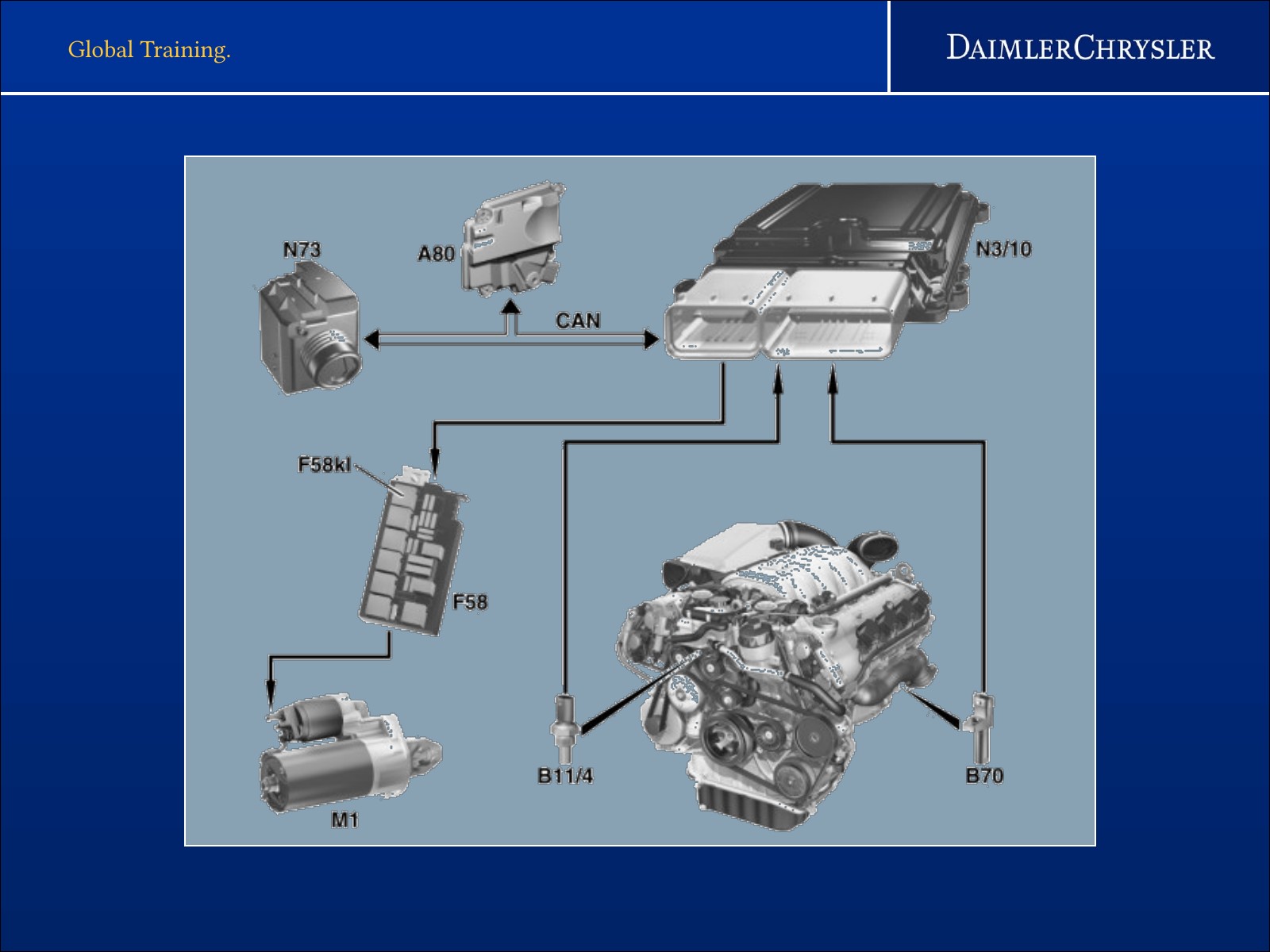

五、发动机控制、燃油供给与喷油

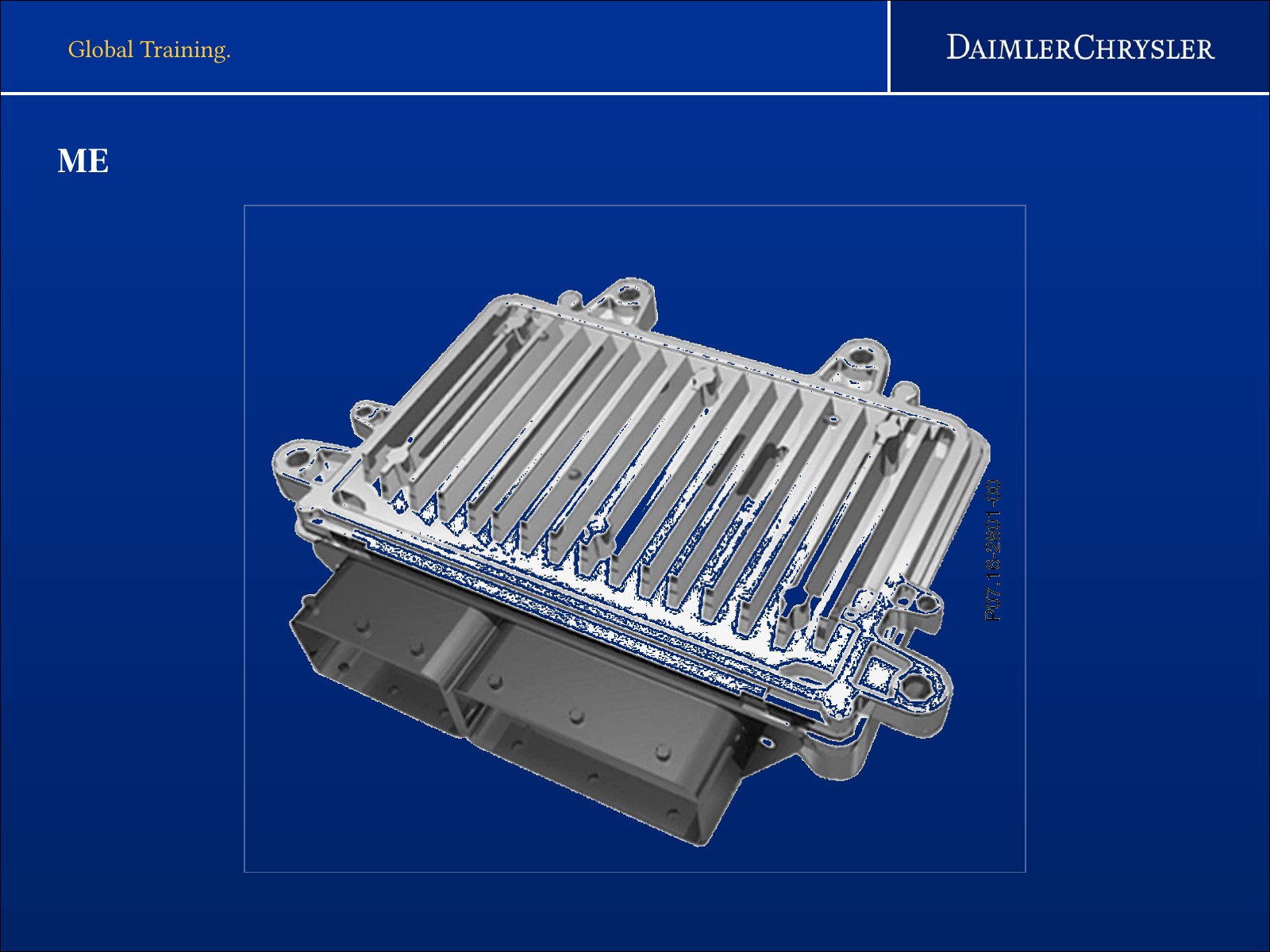

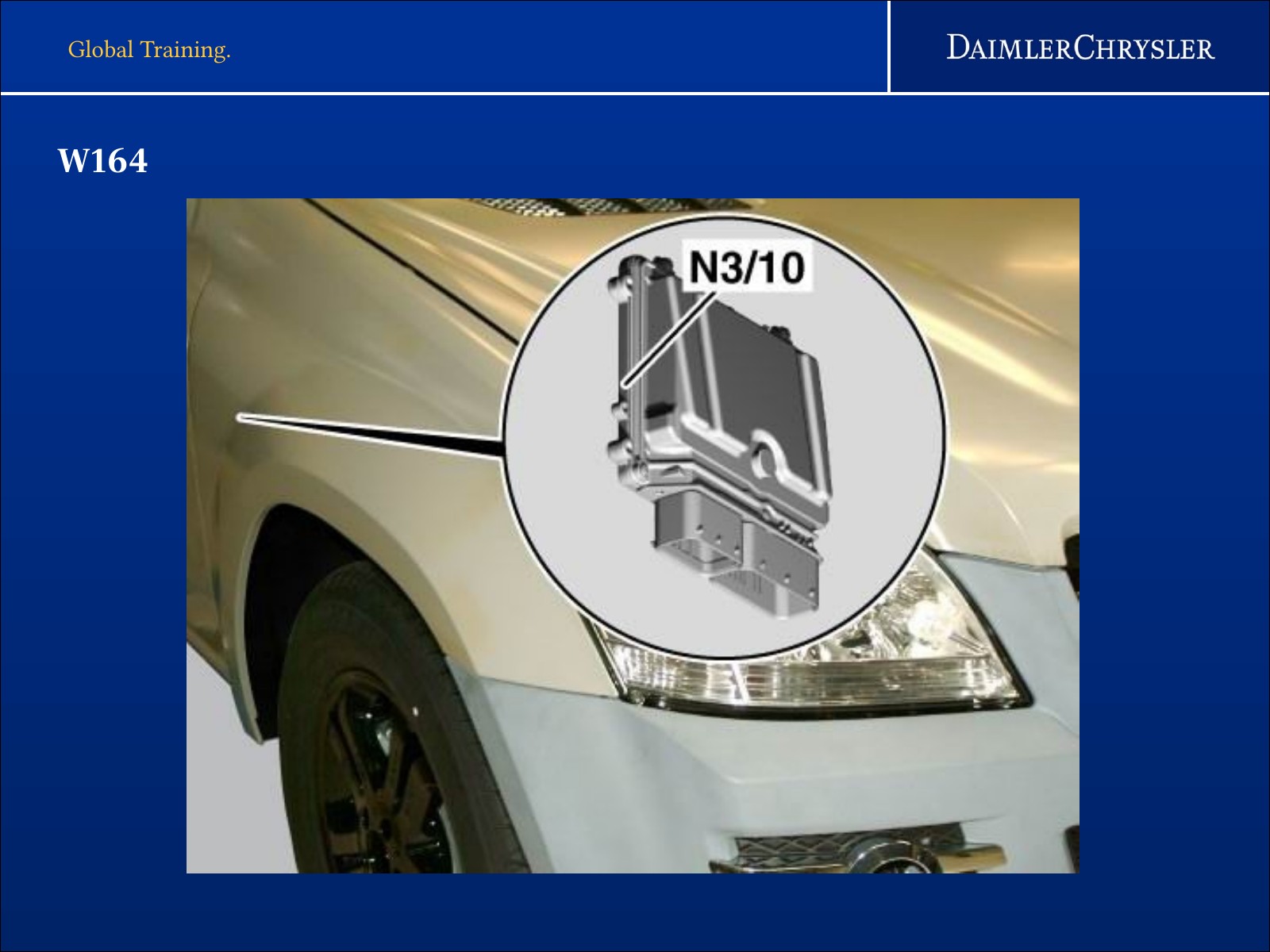

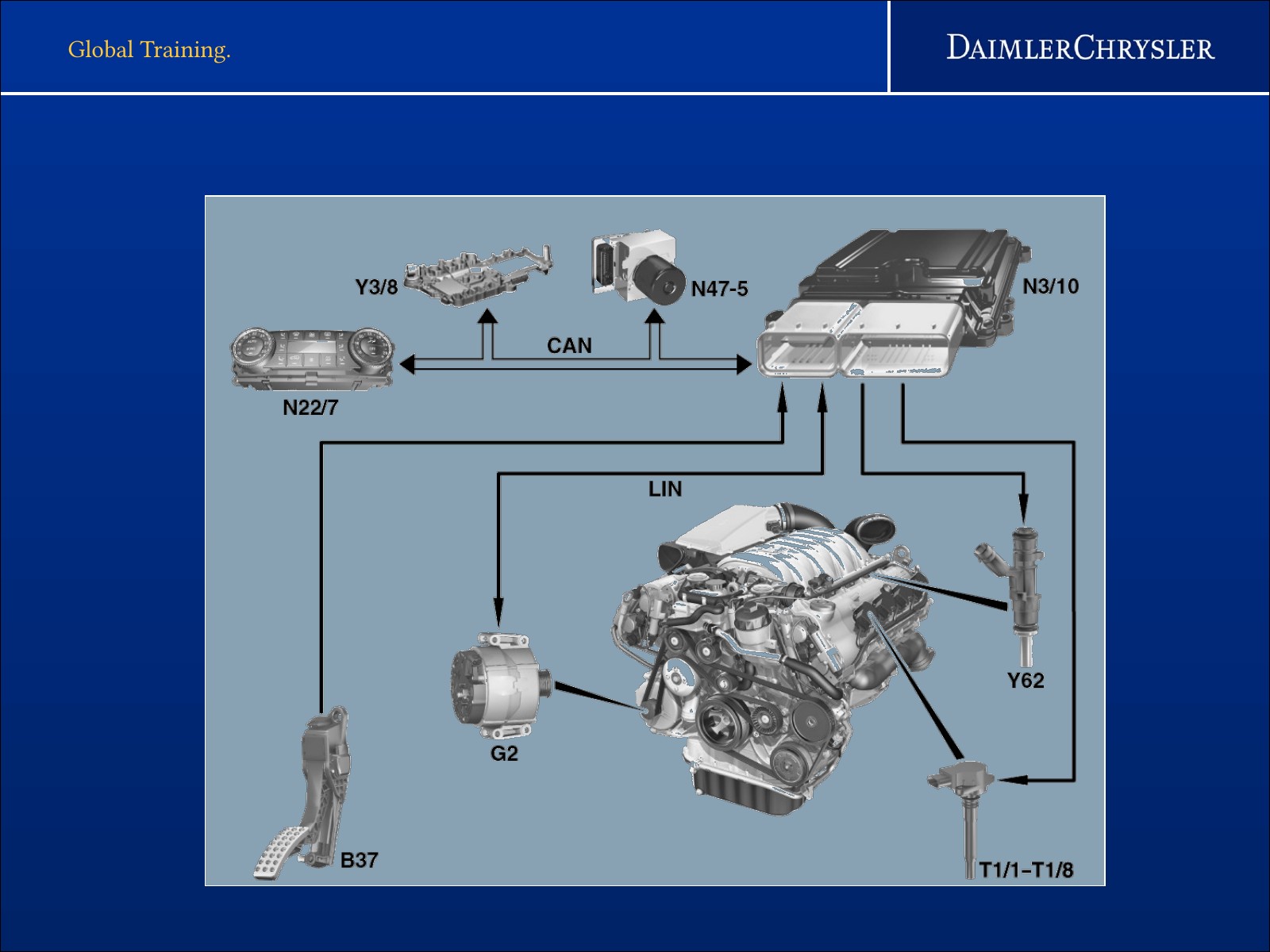

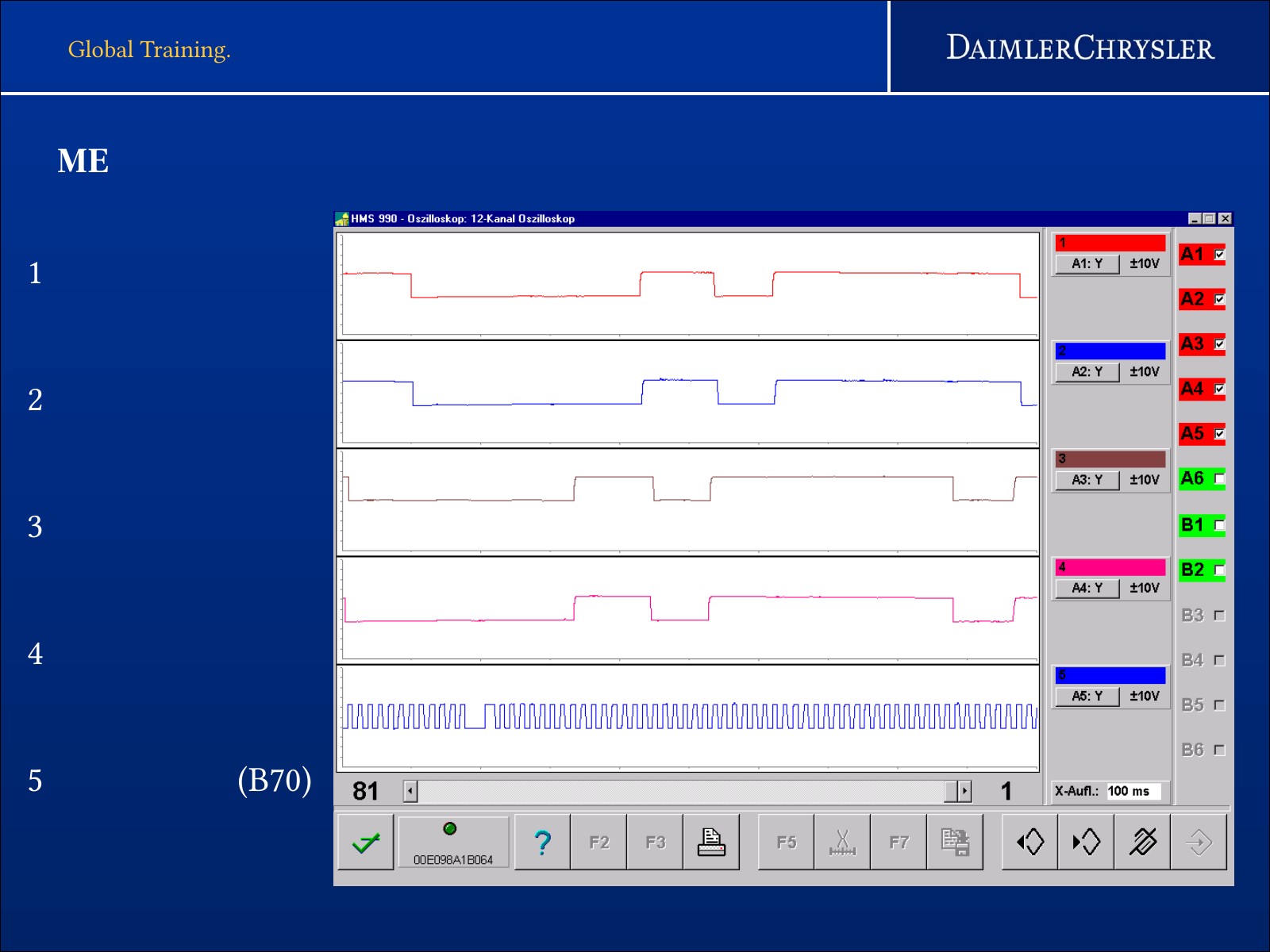

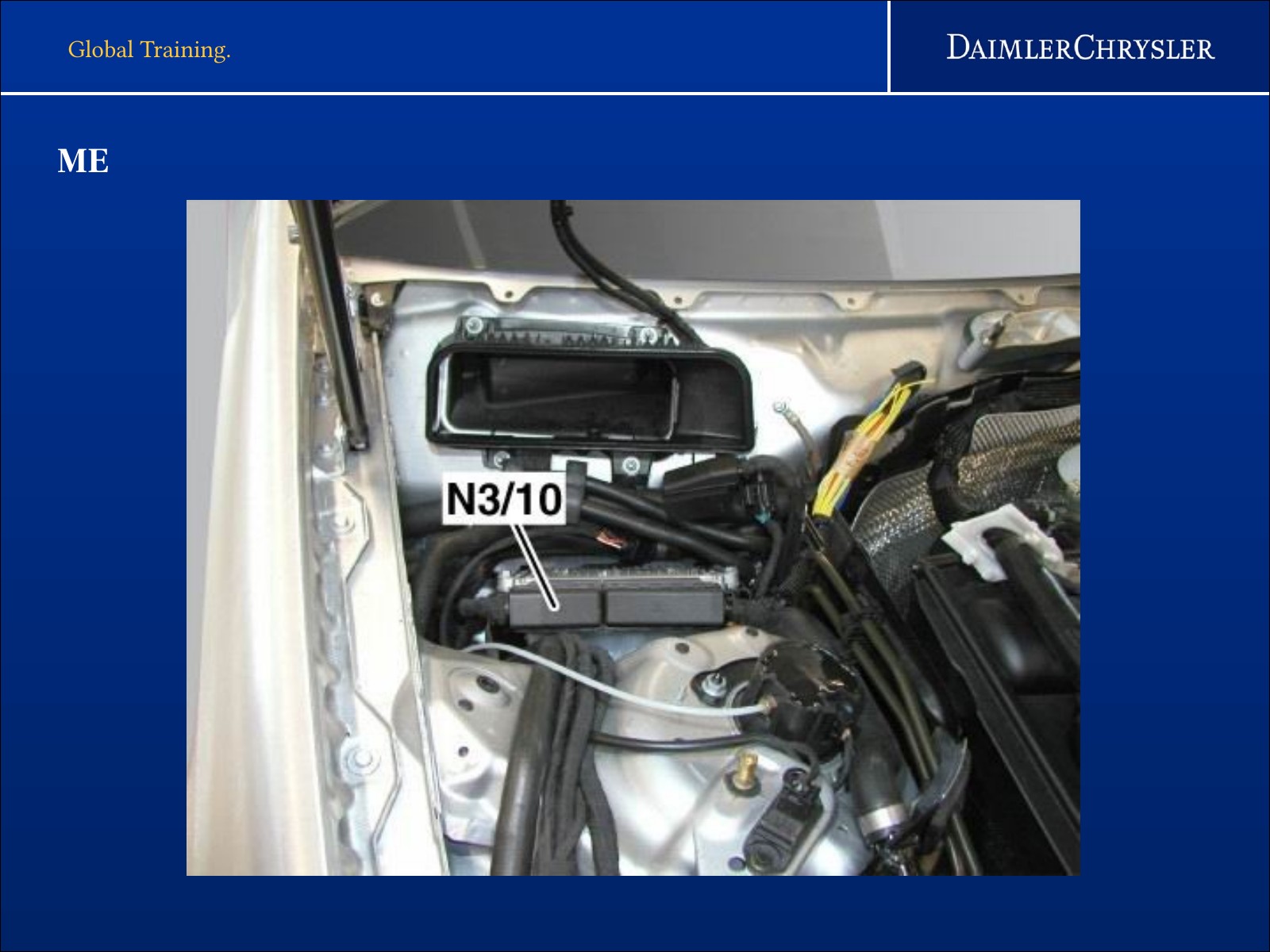

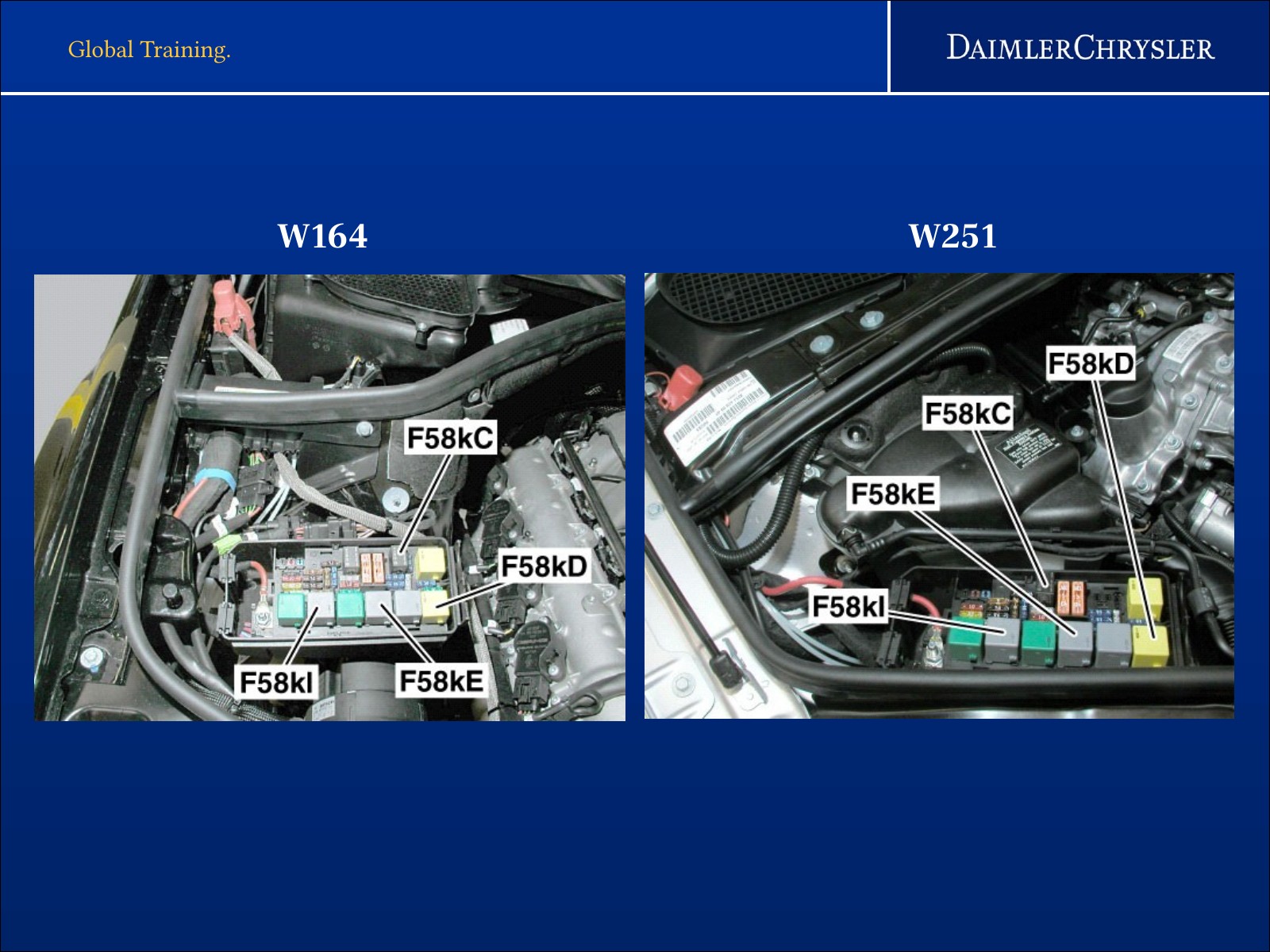

发动机控制单元根据负荷、转速和温度计算喷油，并与车辆网络交换转矩和许可信息。燃油压力、喷油器和共同供电是混合气及失火诊断的重要基础。

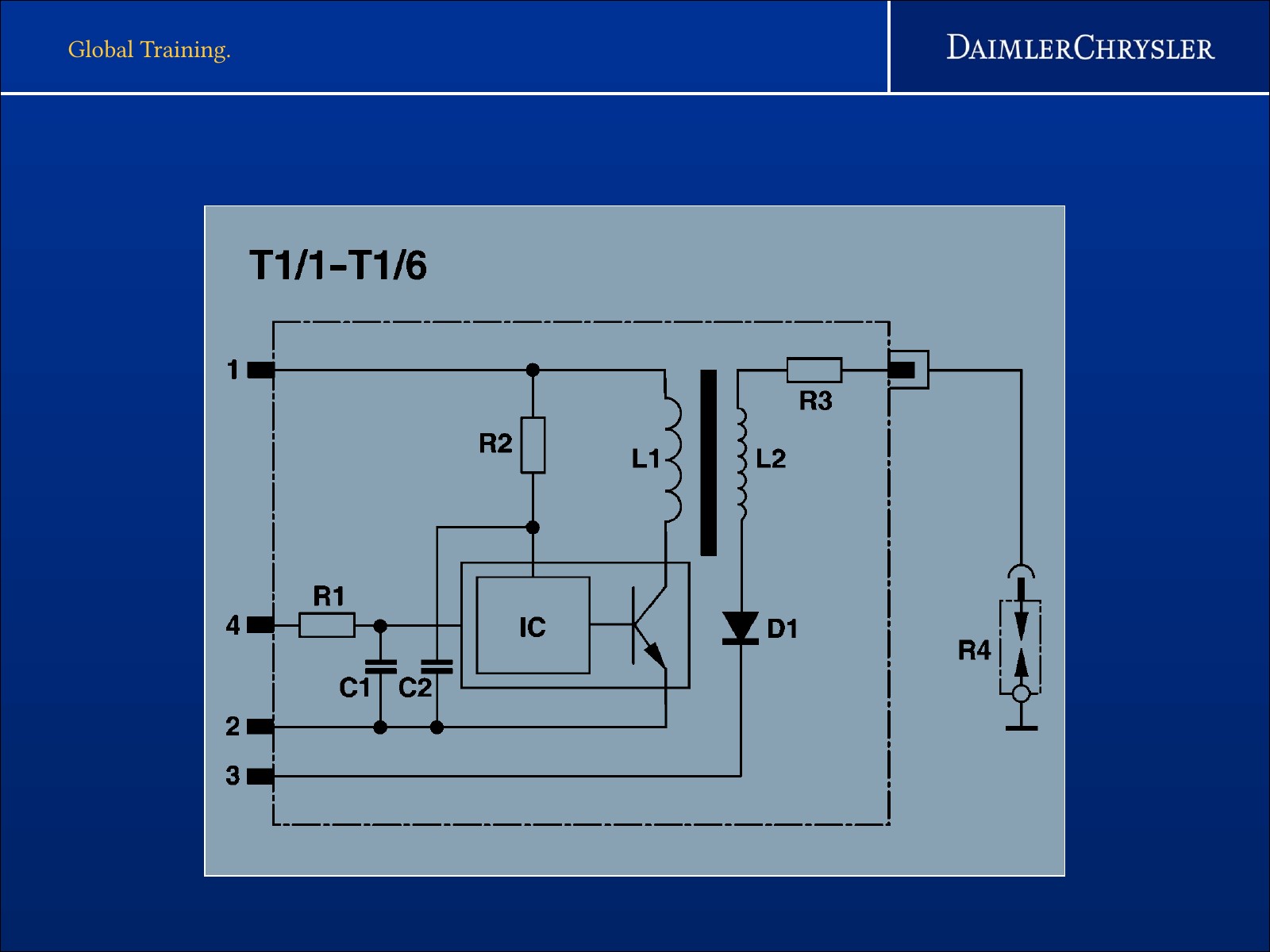

六、点火系统、离子流与燃烧监控

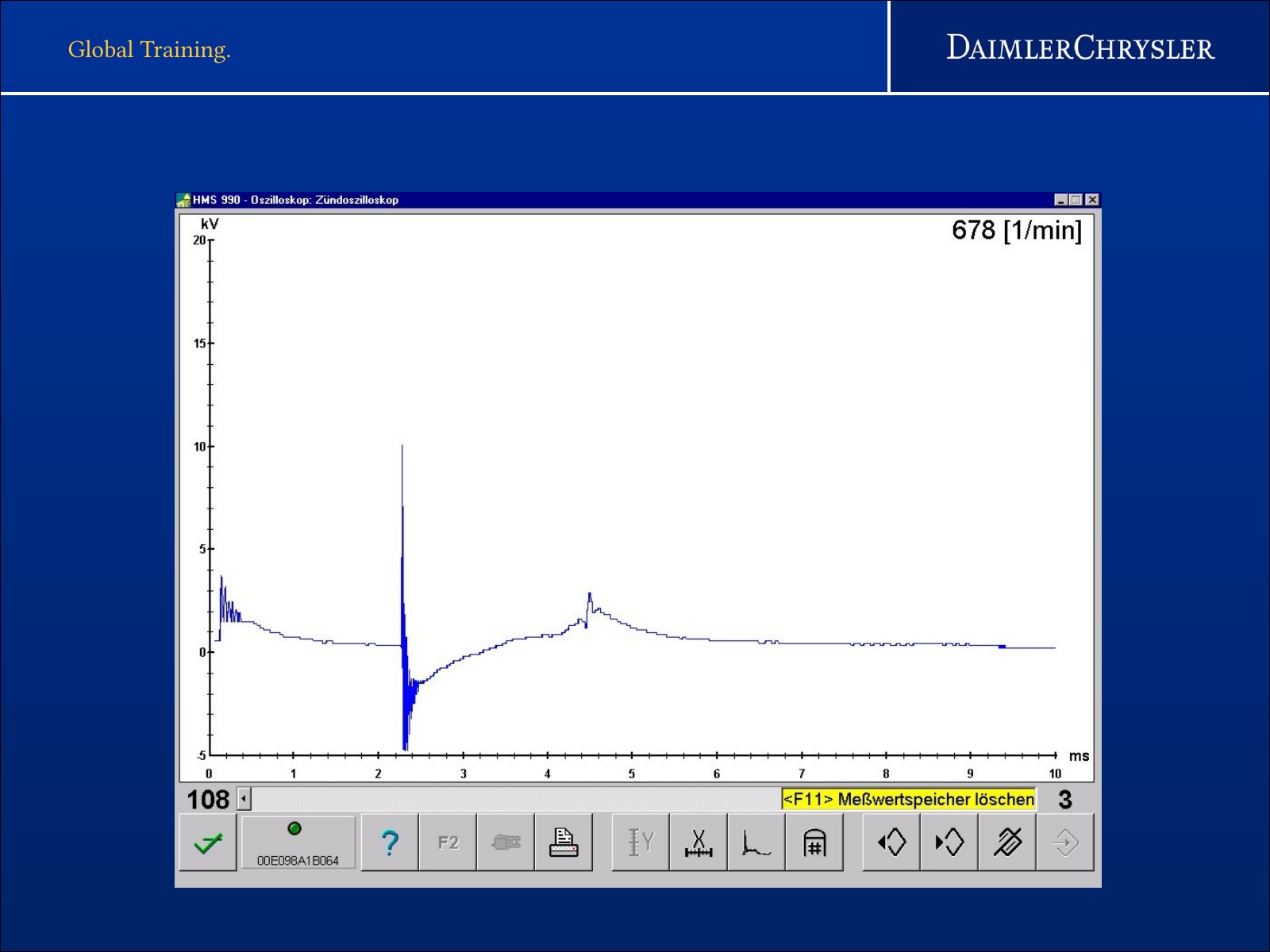

点火系统不仅产生火花，还利用燃烧后的离子流信息辅助识别爆震和失火。线圈、火花塞、连接、混合气和气缸机械状态都会影响监控结果。

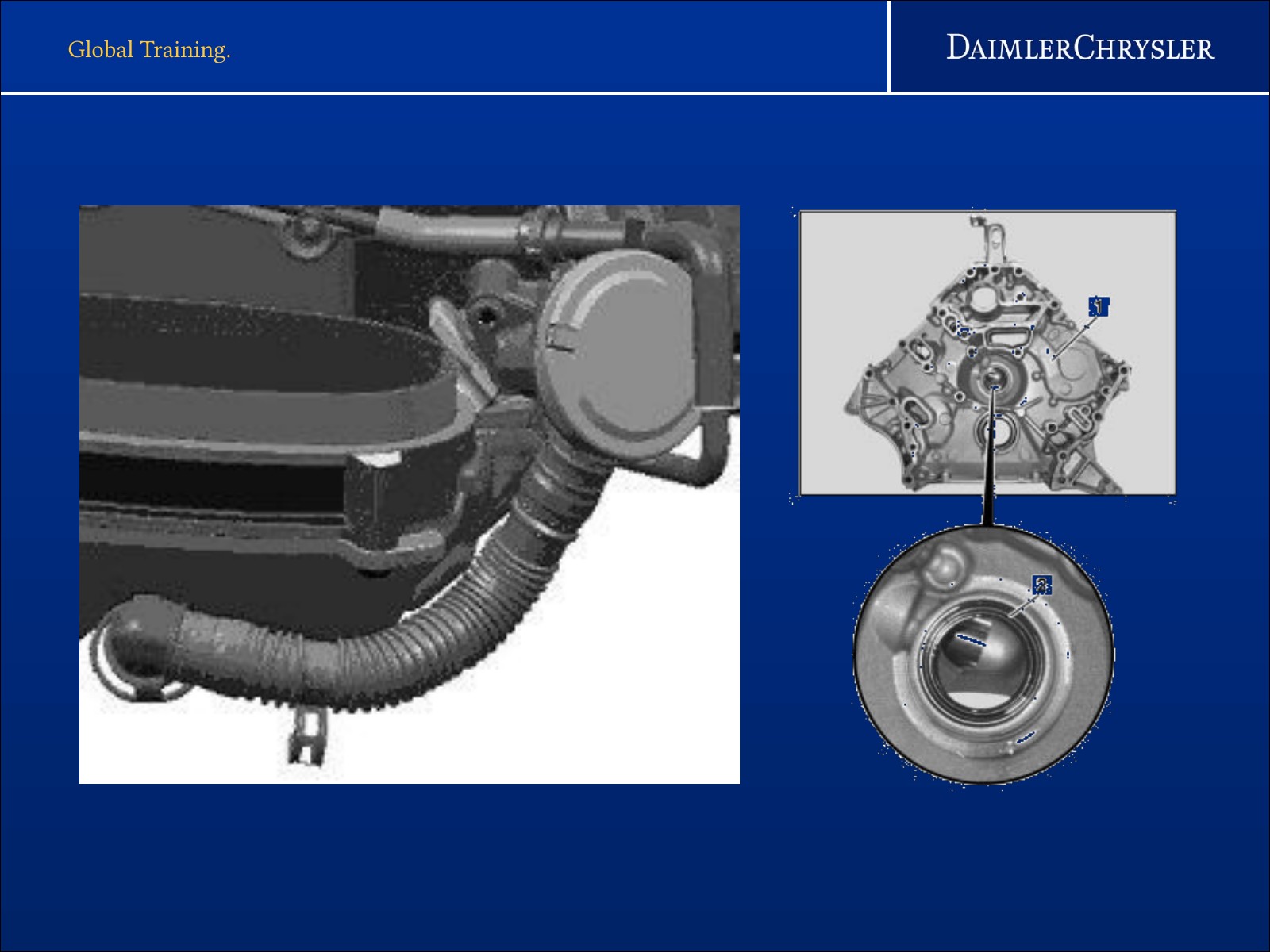

七、润滑系统、冷却回路与热管理

机油泵及油路保护轴承、配气机构和高负荷摩擦副，冷却回路控制缸体、气缸盖及机油温度。异常温度或油压应在规定工况下进行实测。

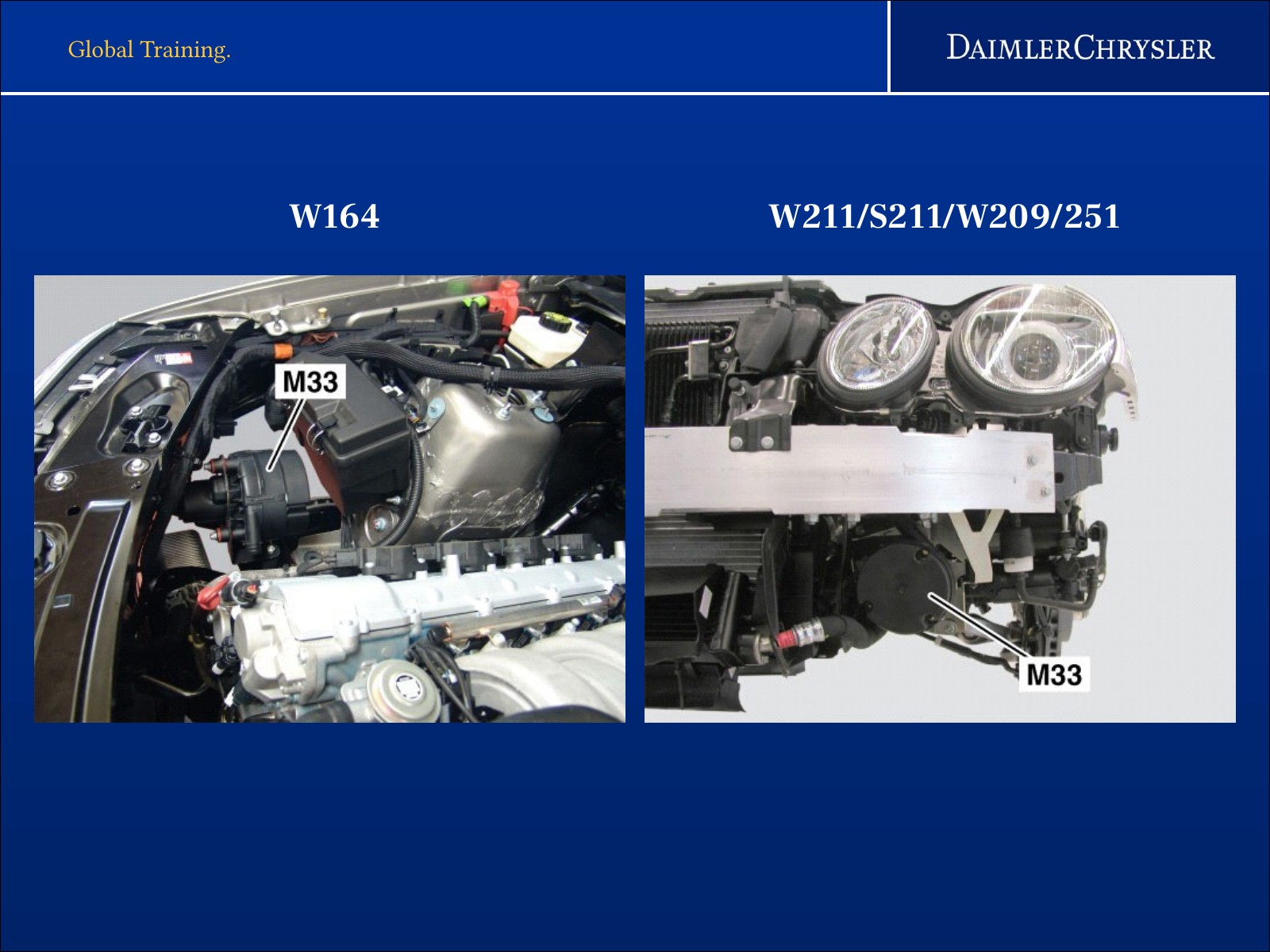

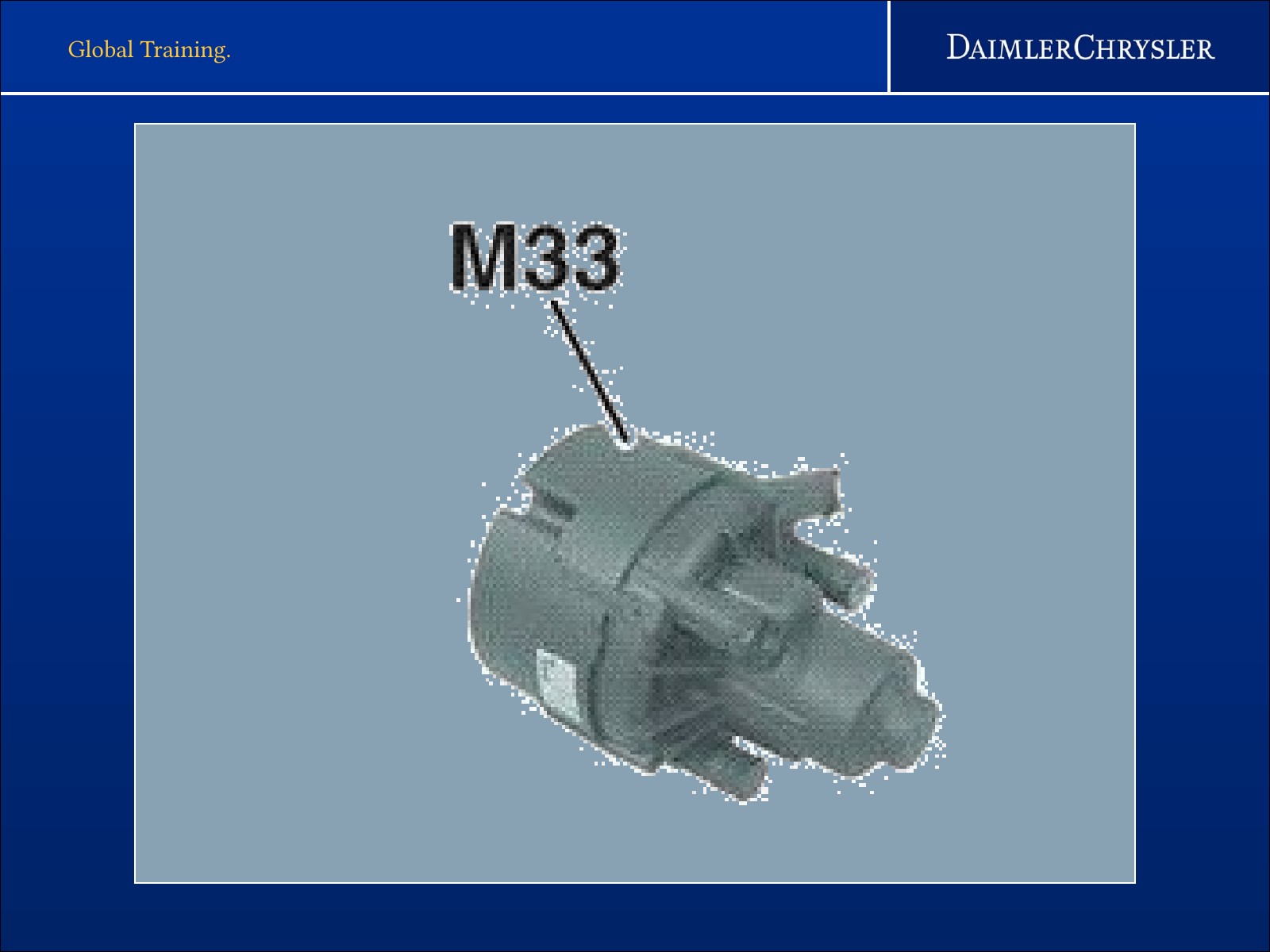

八、进排气控制、二次空气与排放系统

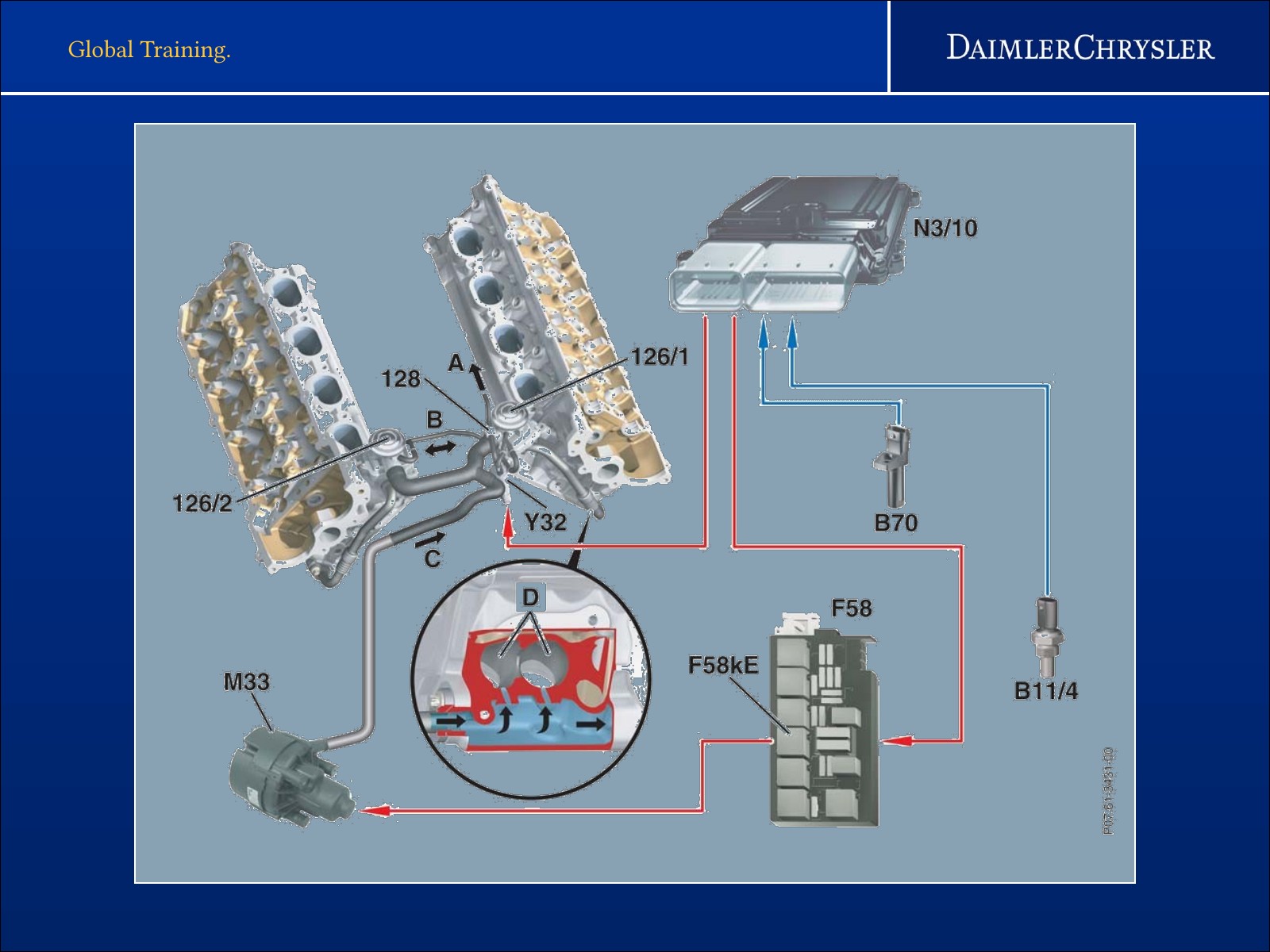

空气导流、二次空气、催化器和氧传感器共同完成暖机及排放控制。排气泄漏、通道堵塞或启用条件不满足都可能造成监控异常。

九、燃油蒸发、供油部件与诊断位置

燃油蒸发净化和低压供油部件按车辆布置连接发动机。维修前应根据车型和生产状态确认安装位置、线路与管路走向。

维修诊断使用要点

• 先核对VIN、发动机代码、生产日期和车辆装备。
• 保存故障码、冻结帧和关键实际值，再清码或拆装。
• 按左右气缸列和各缸比较空气量、喷油、点火与燃烧结果。
• 高温、燃油和旋转部件作业必须执行厂家安全流程。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
