摘要标致车系端子资料。

标致车系端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

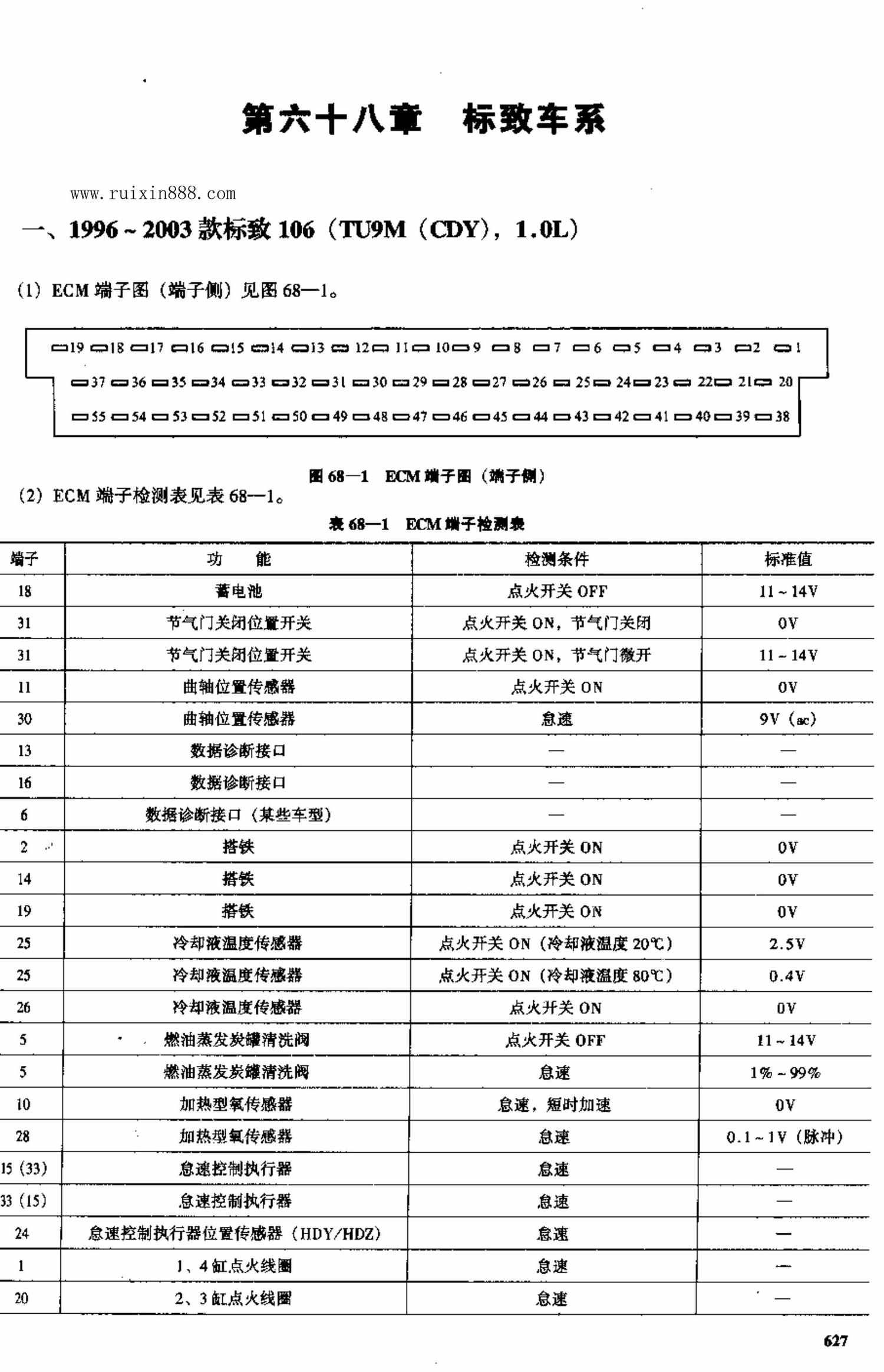

标致车系端子图 — 标致车系端子图原始资料第1页

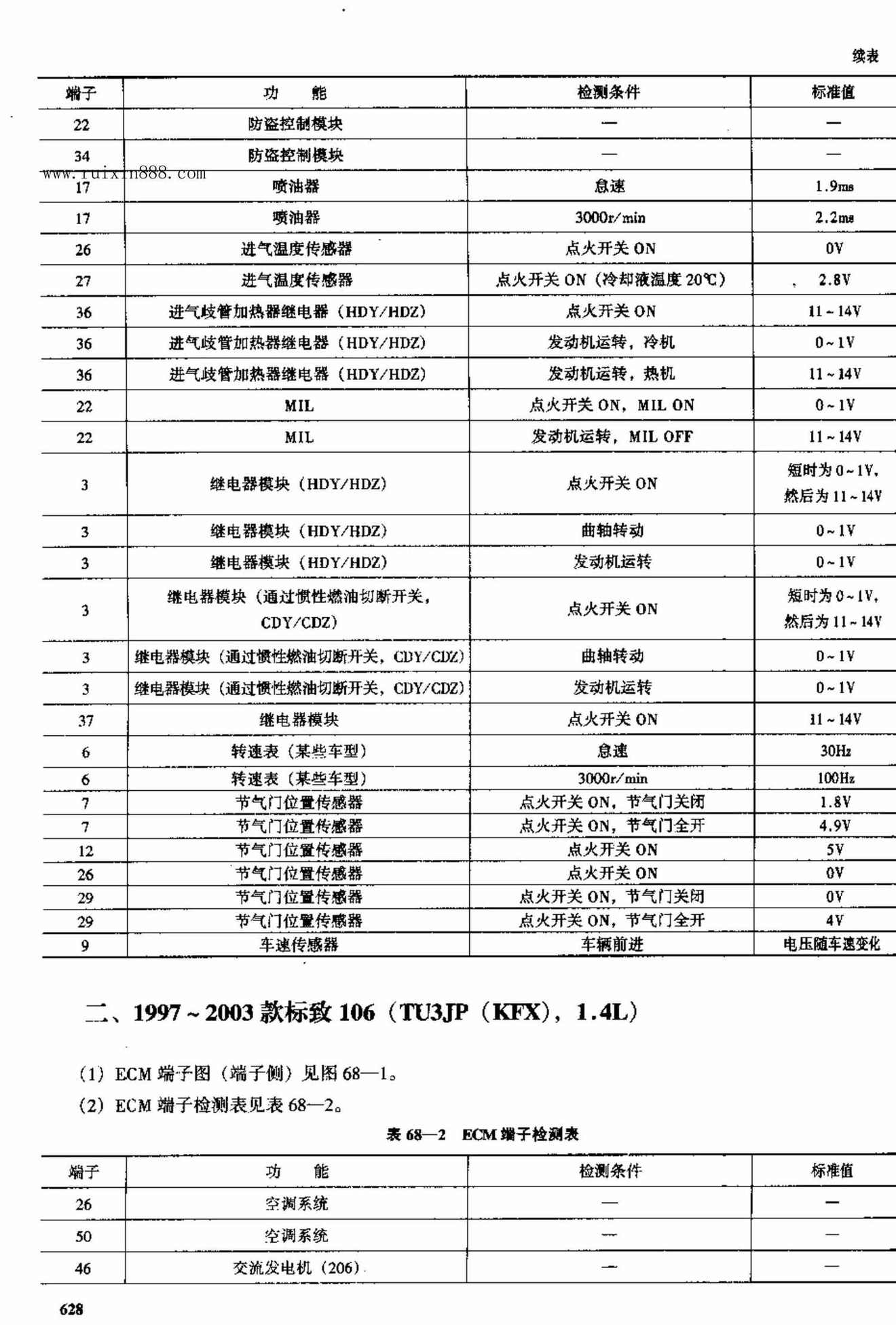

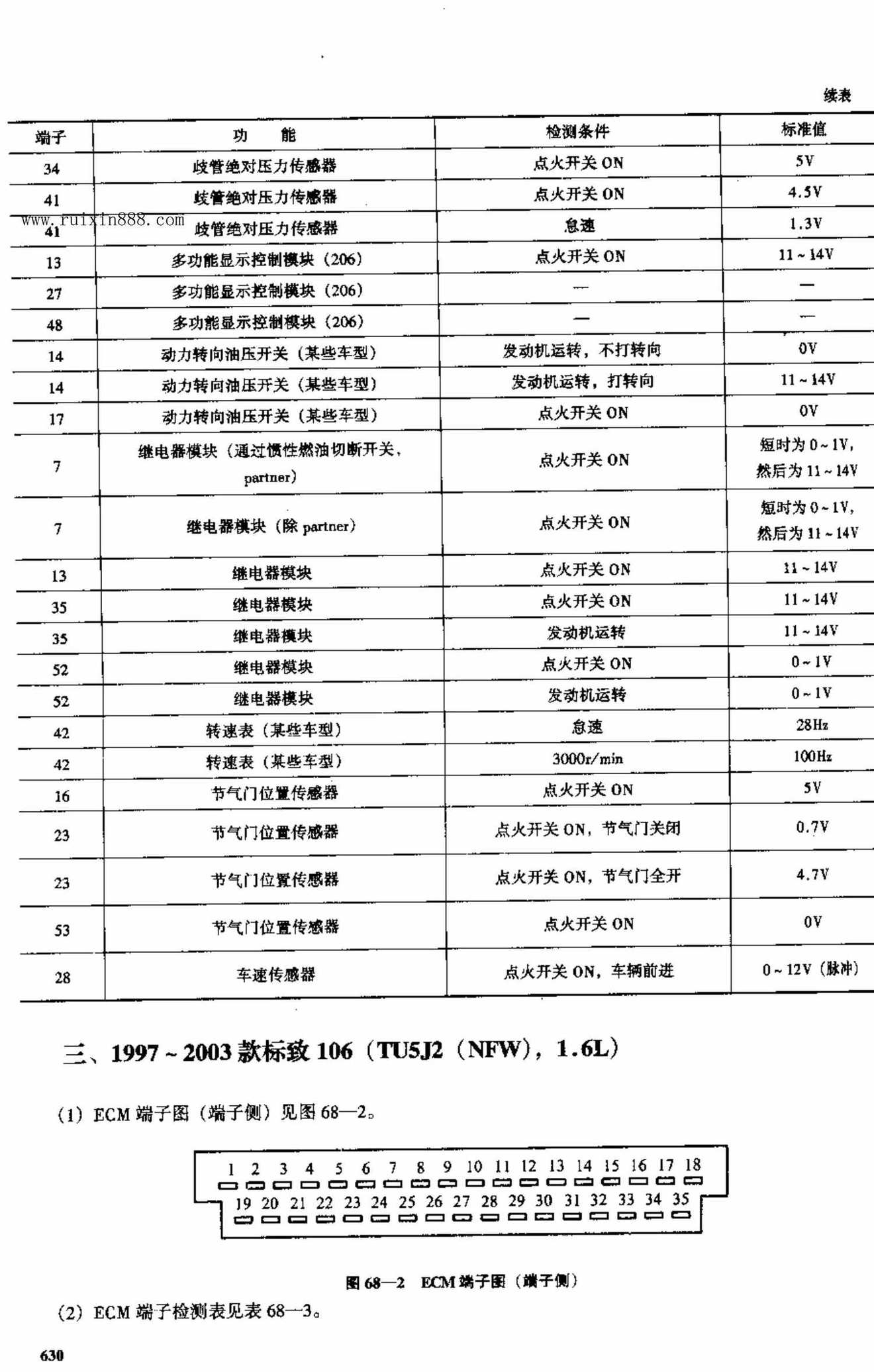

标致车系端子图 — 标致车系端子图原始资料第2页

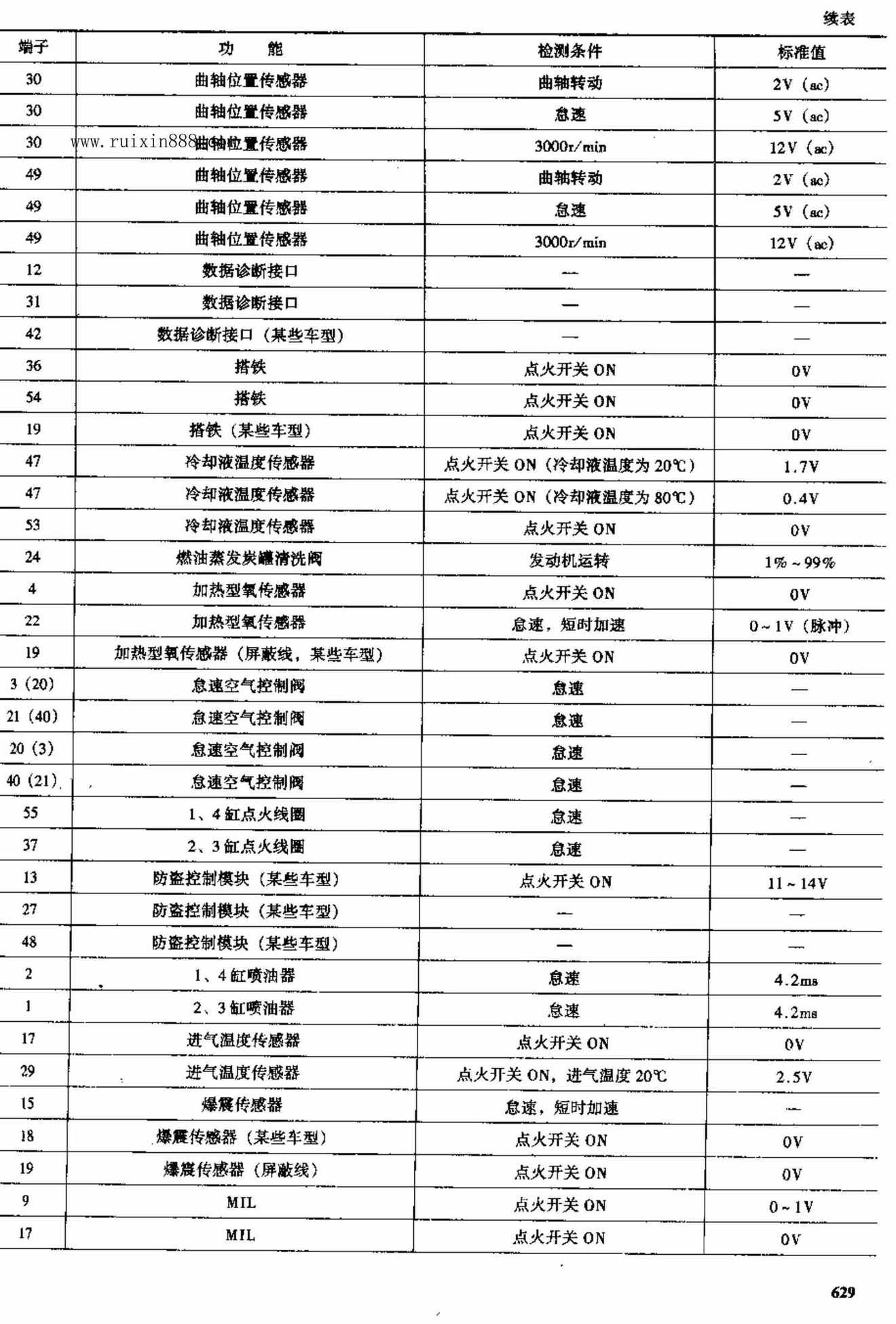

标致车系端子图 — 标致车系端子图原始资料第3页

标致车系端子图 — 标致车系端子图原始资料第4页

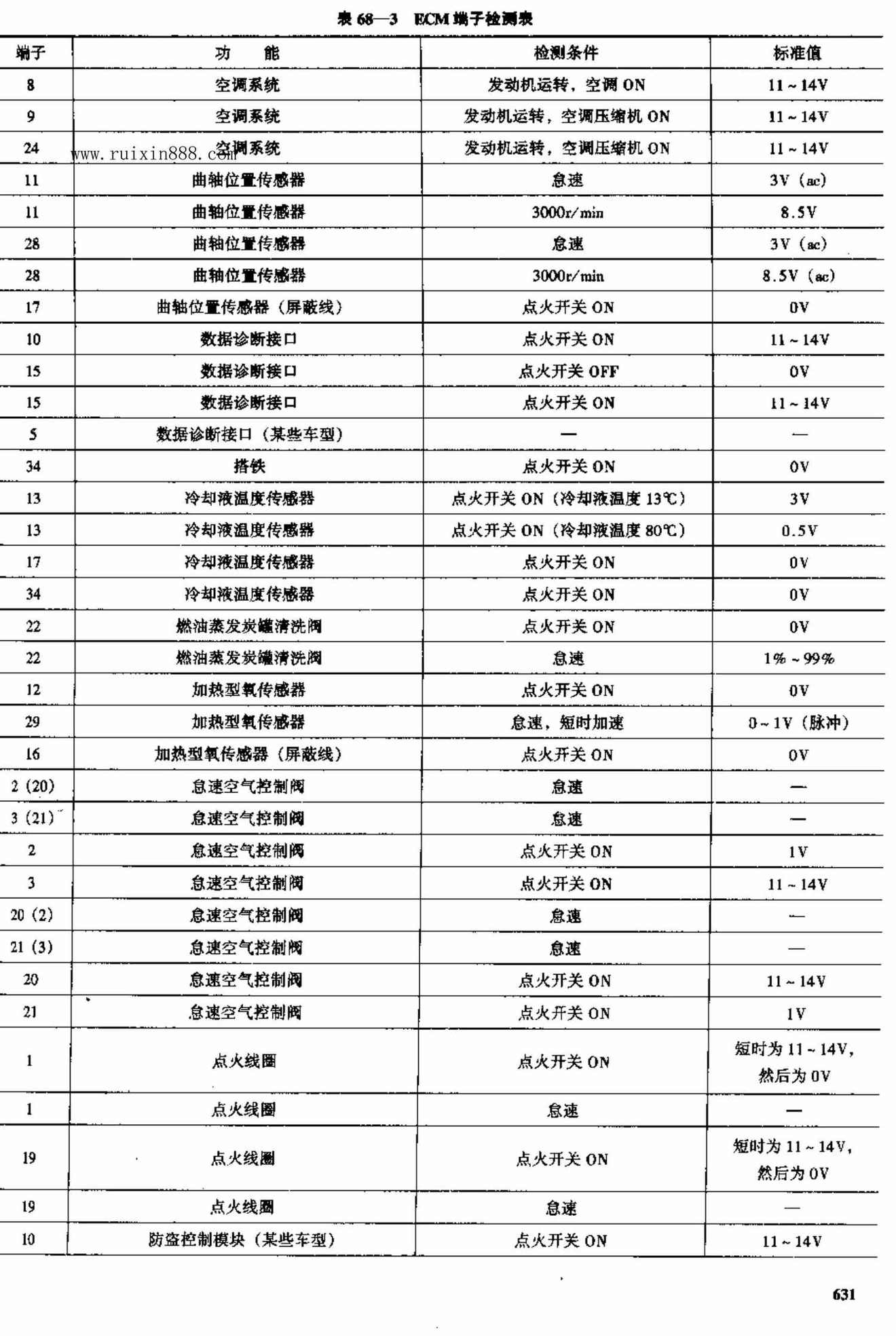

标致车系端子图 — 标致车系端子图原始资料第5页

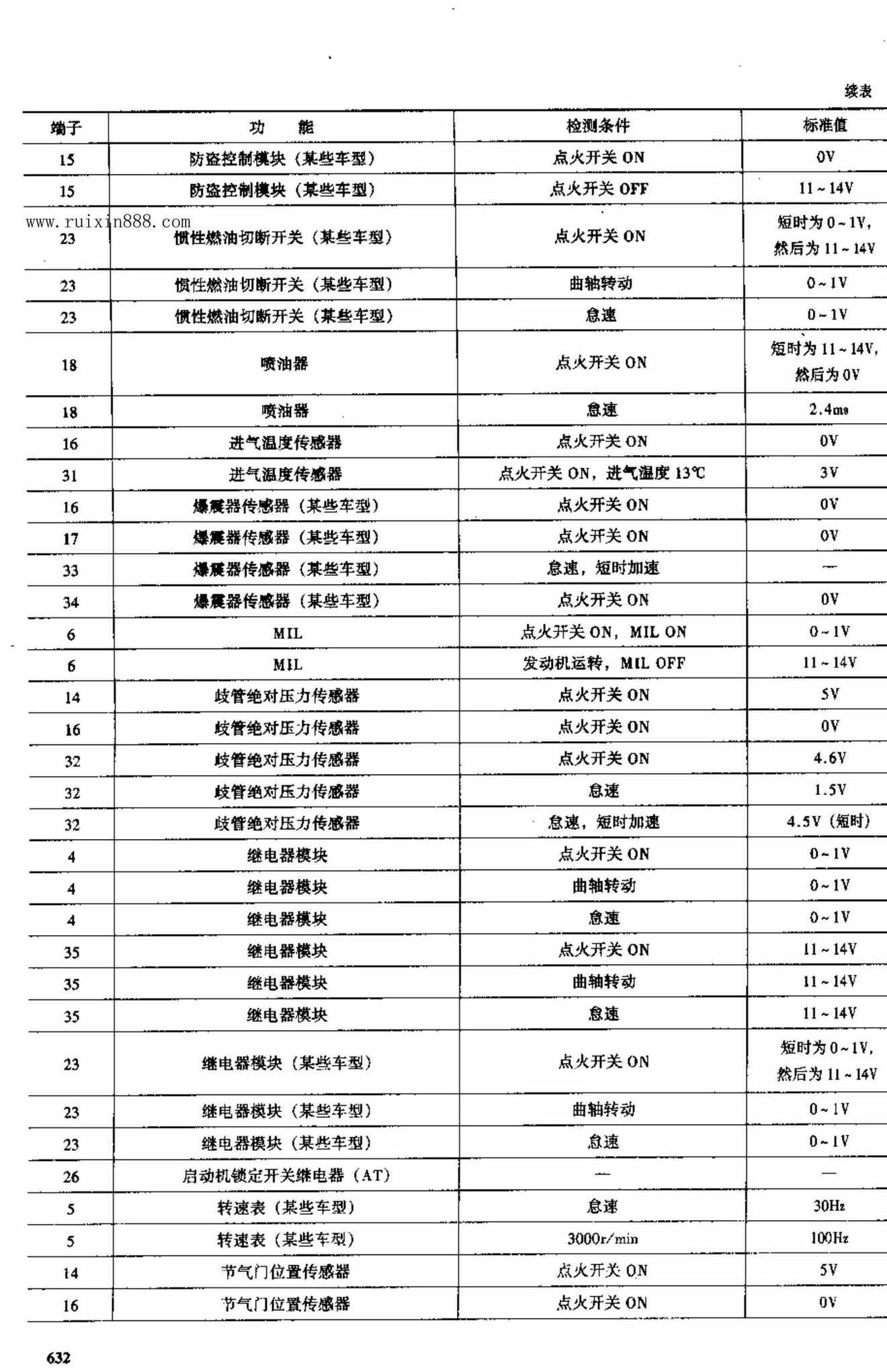

标致车系端子图 — 标致车系端子图原始资料第6页

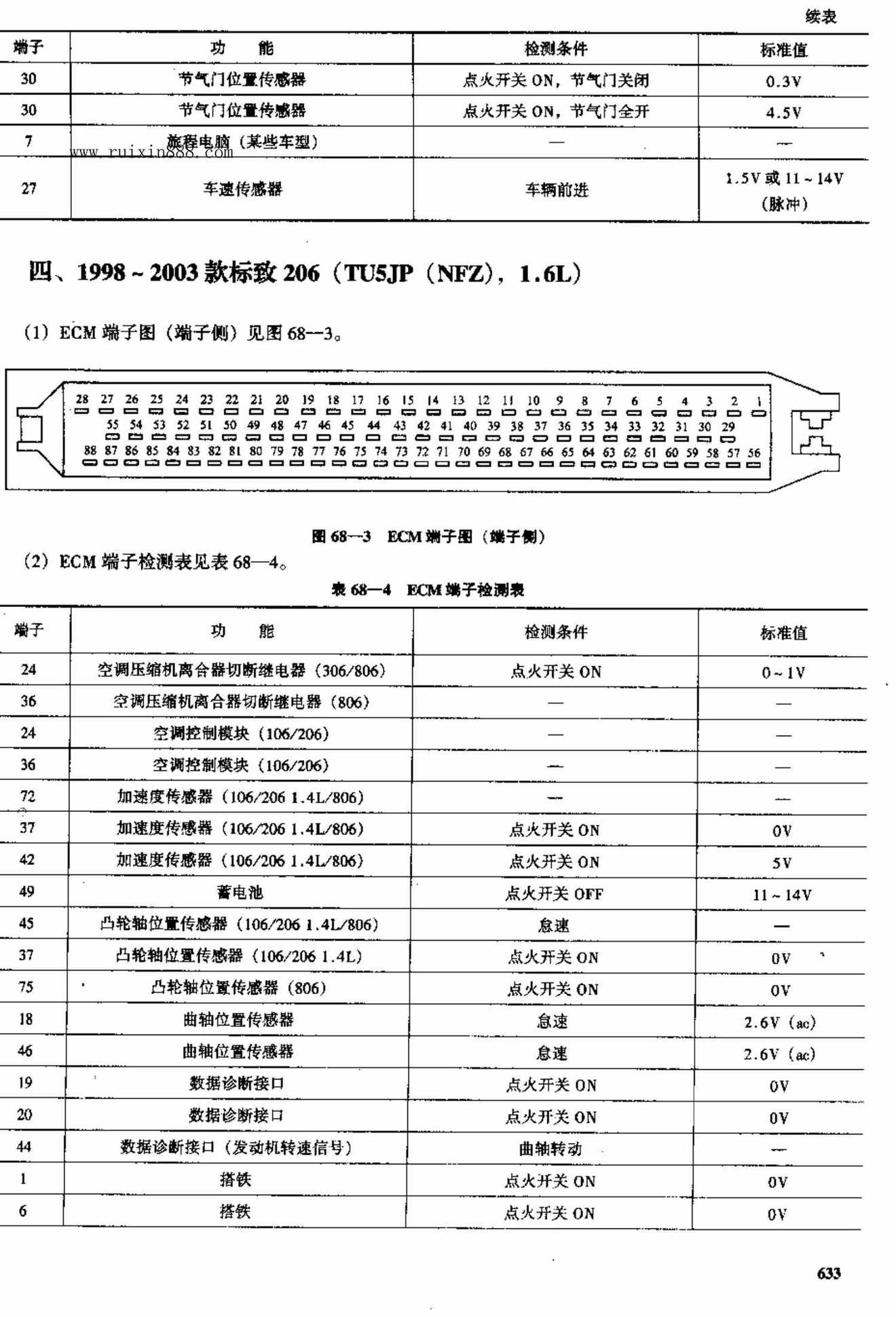

标致车系端子图 — 标致车系端子图原始资料第7页

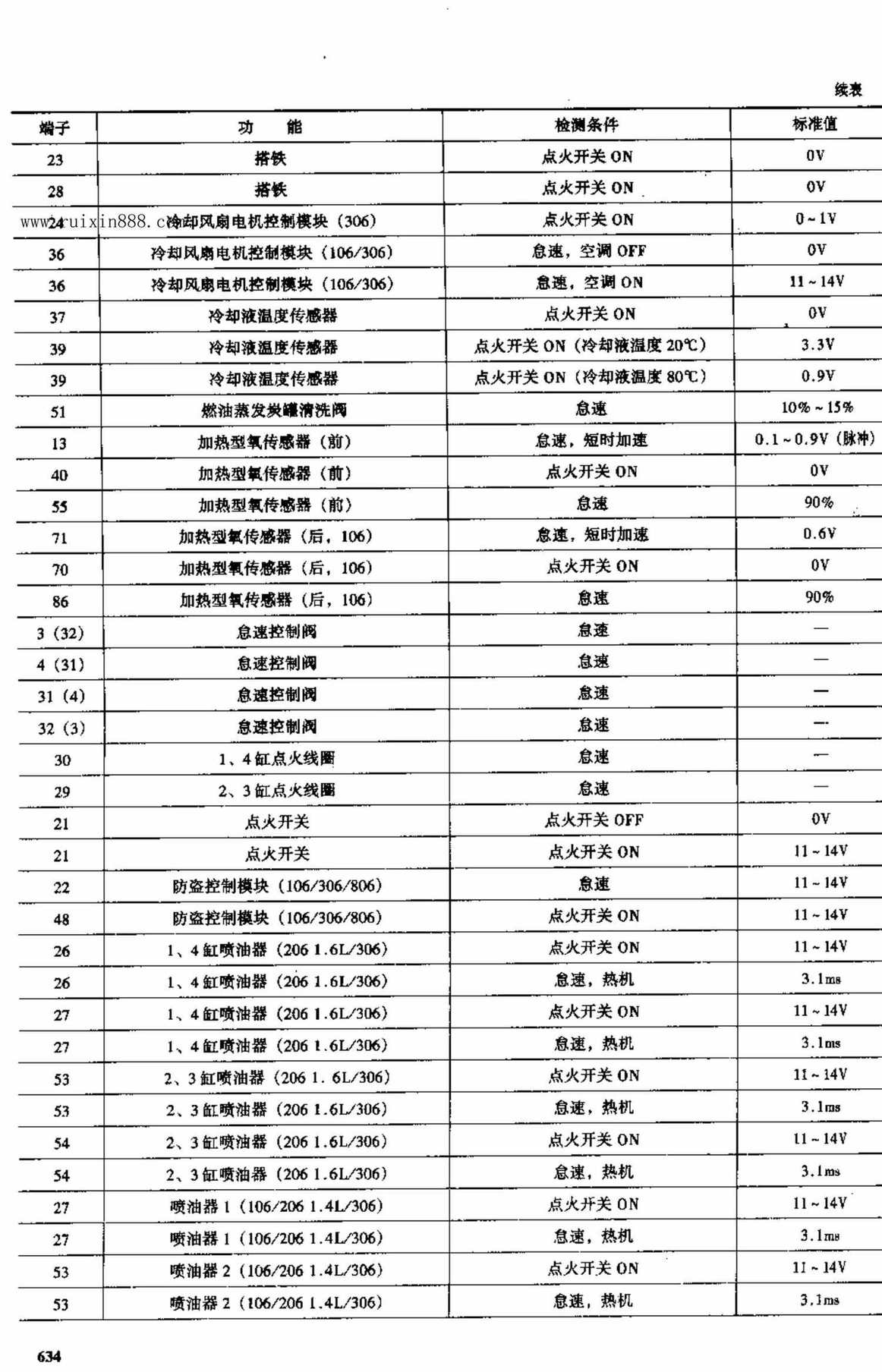

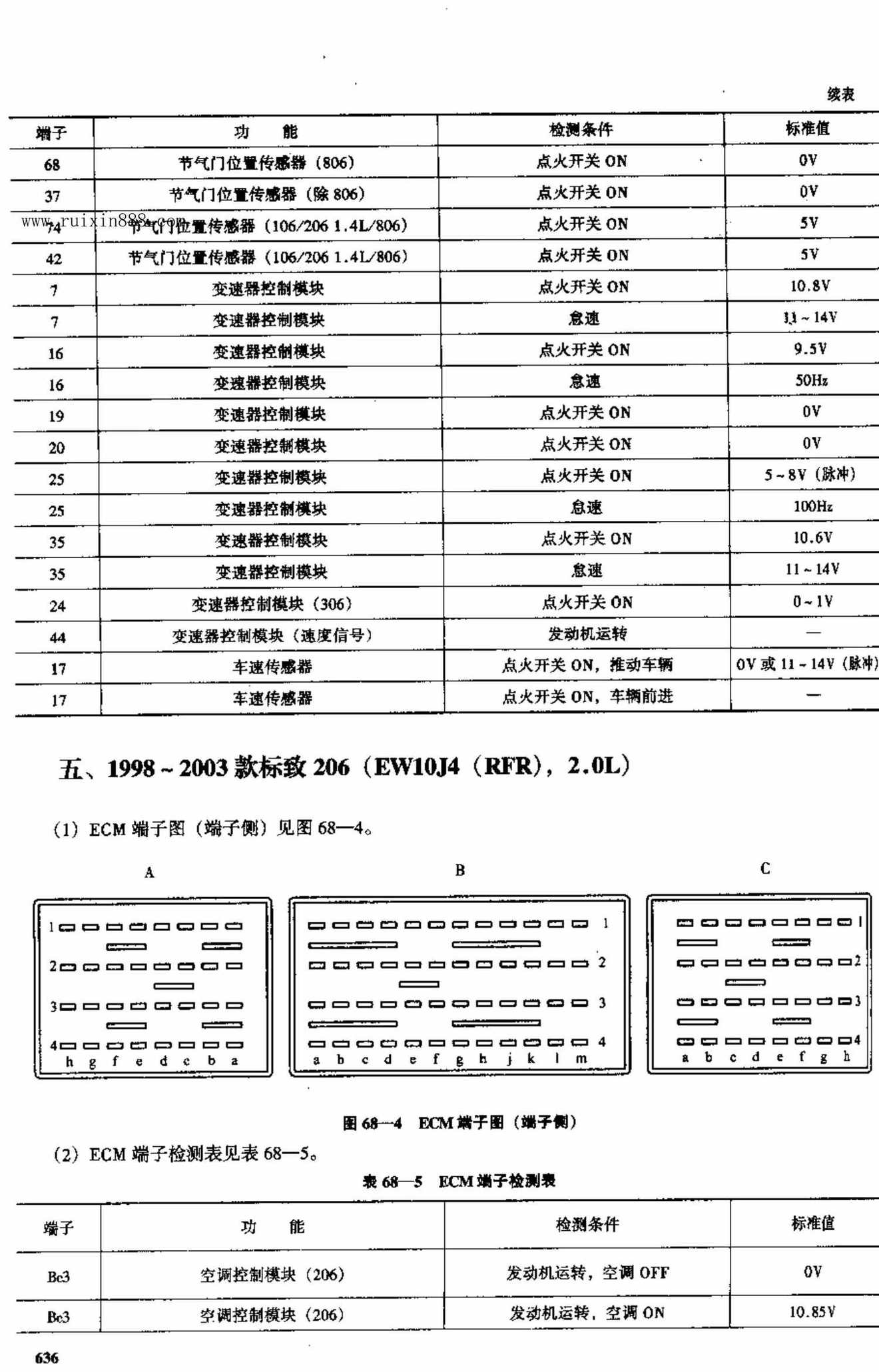

标致车系端子图 — 标致车系端子图原始资料第8页

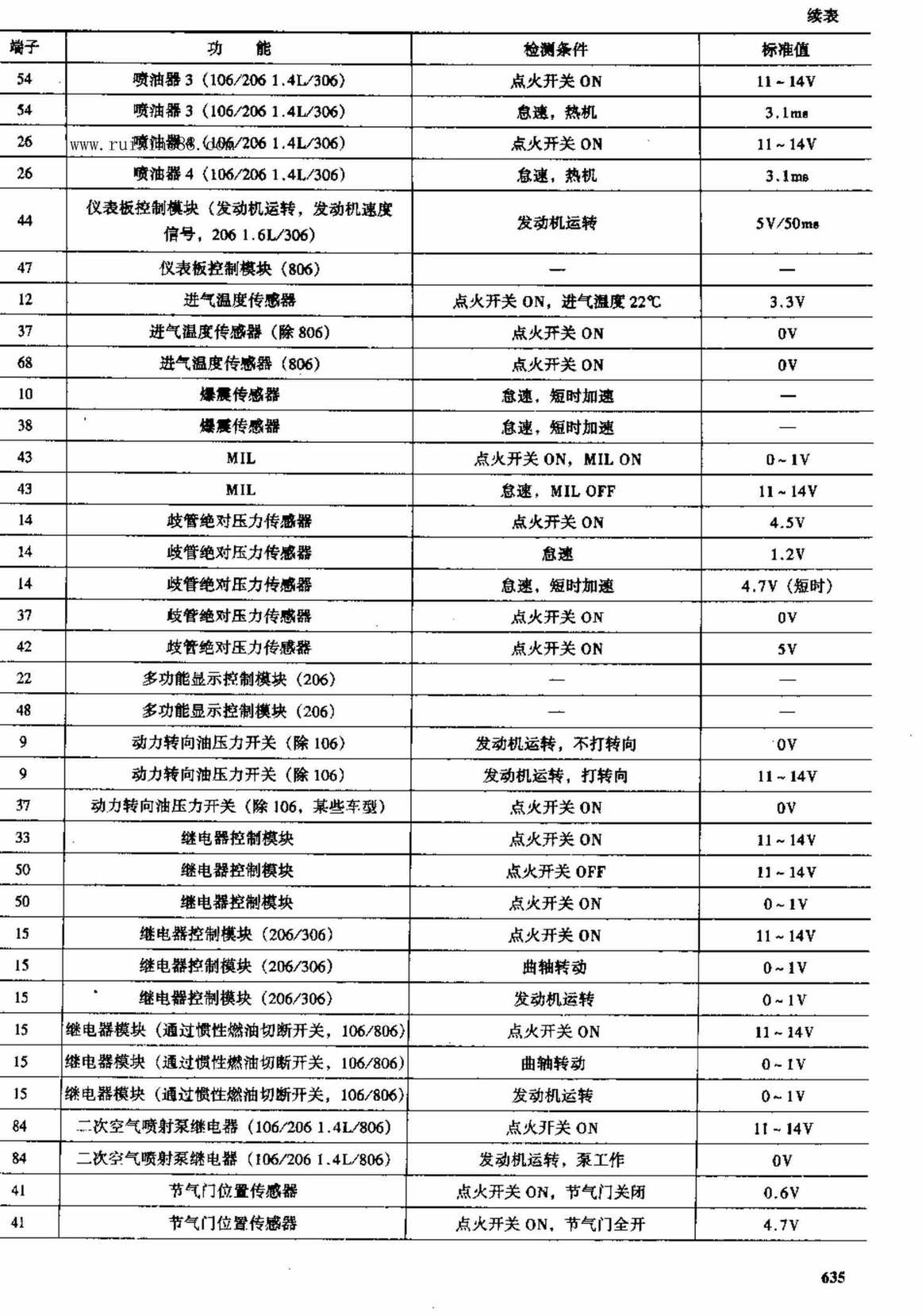

标致车系端子图 — 标致车系端子图原始资料第9页

标致车系端子图 — 标致车系端子图原始资料第10页

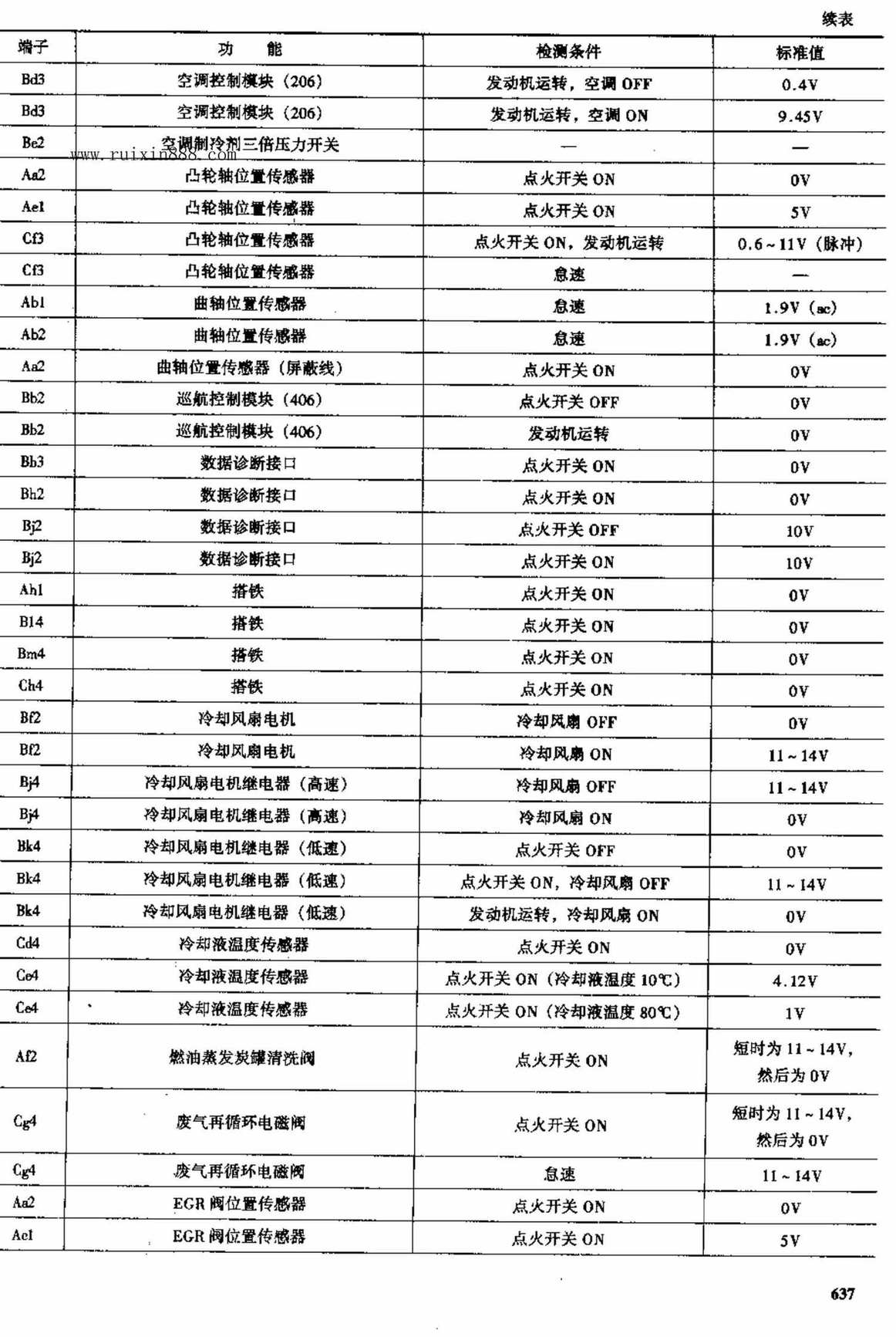

标致车系端子图 — 标致车系端子图原始资料第11页

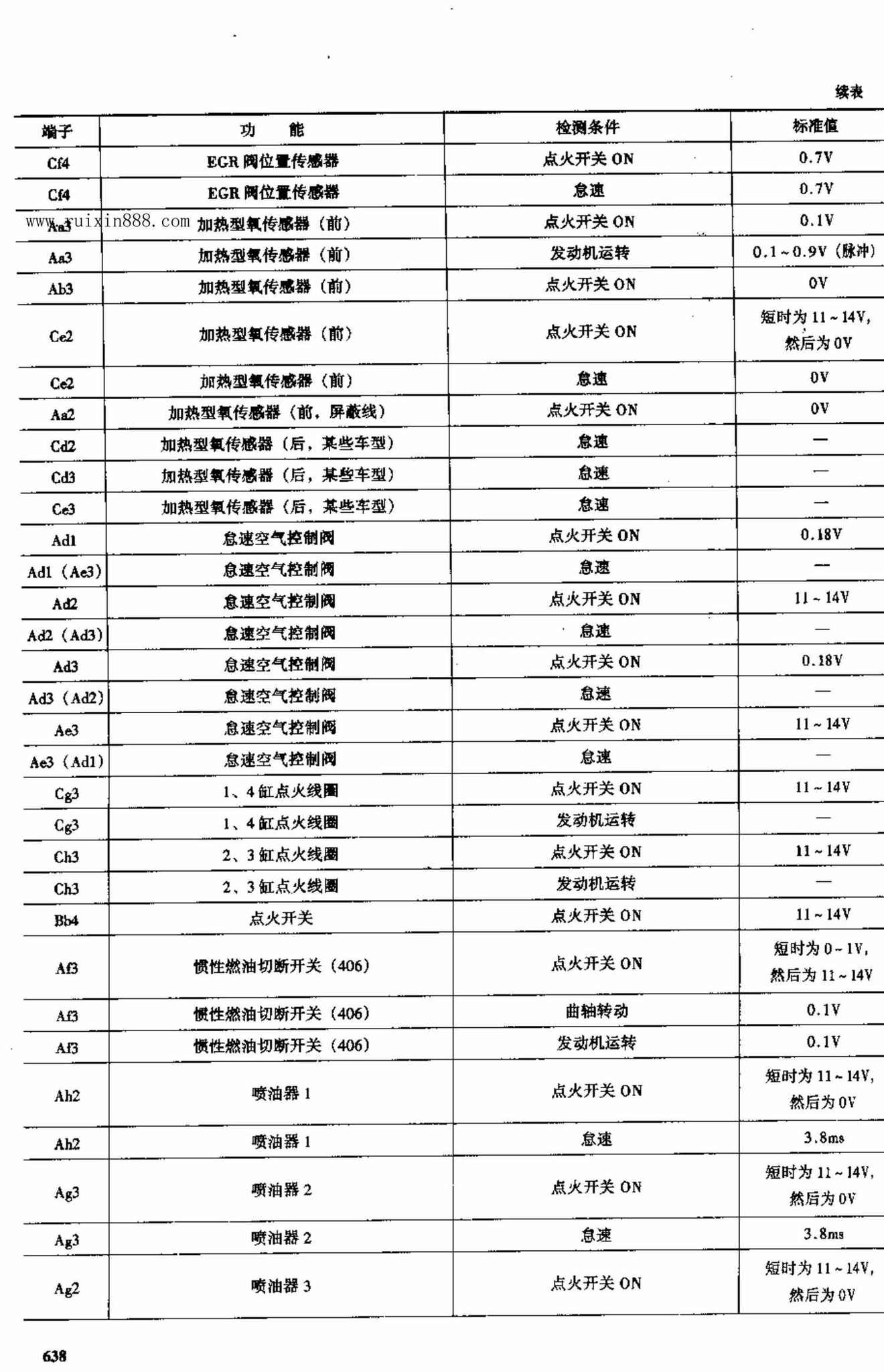

标致车系端子图 — 标致车系端子图原始资料第12页

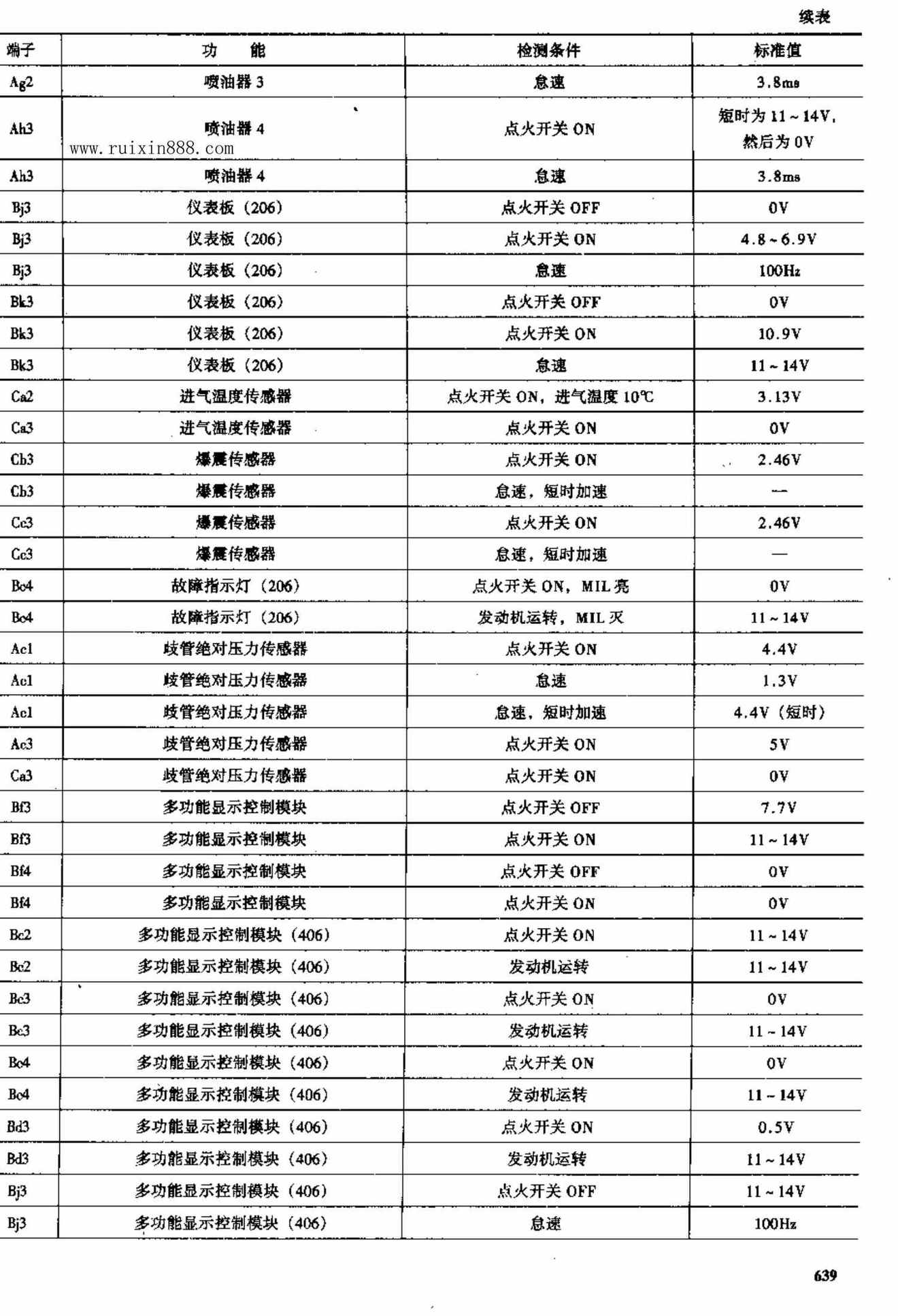

标致车系端子图 — 标致车系端子图原始资料第13页

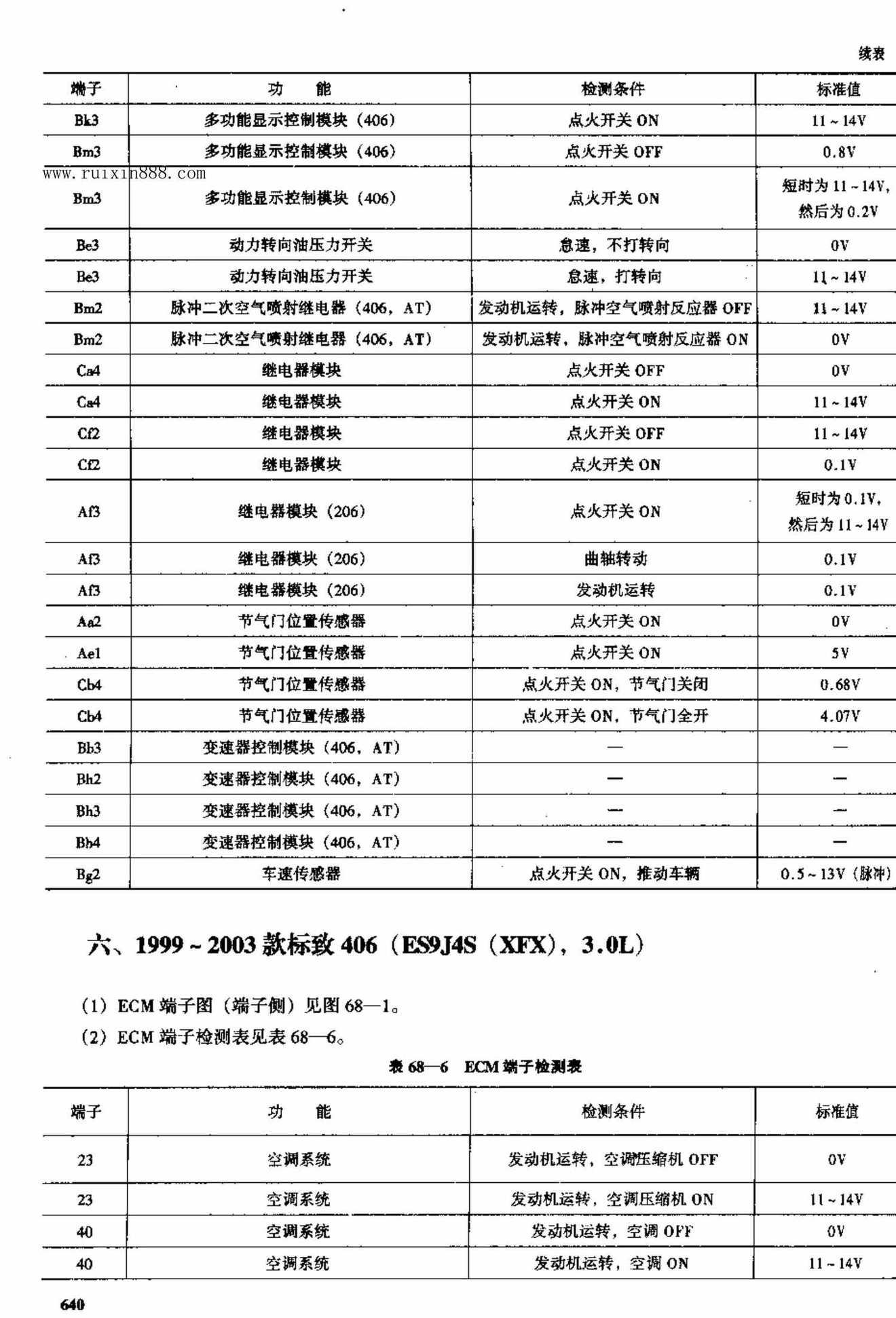

标致车系端子图 — 标致车系端子图原始资料第14页

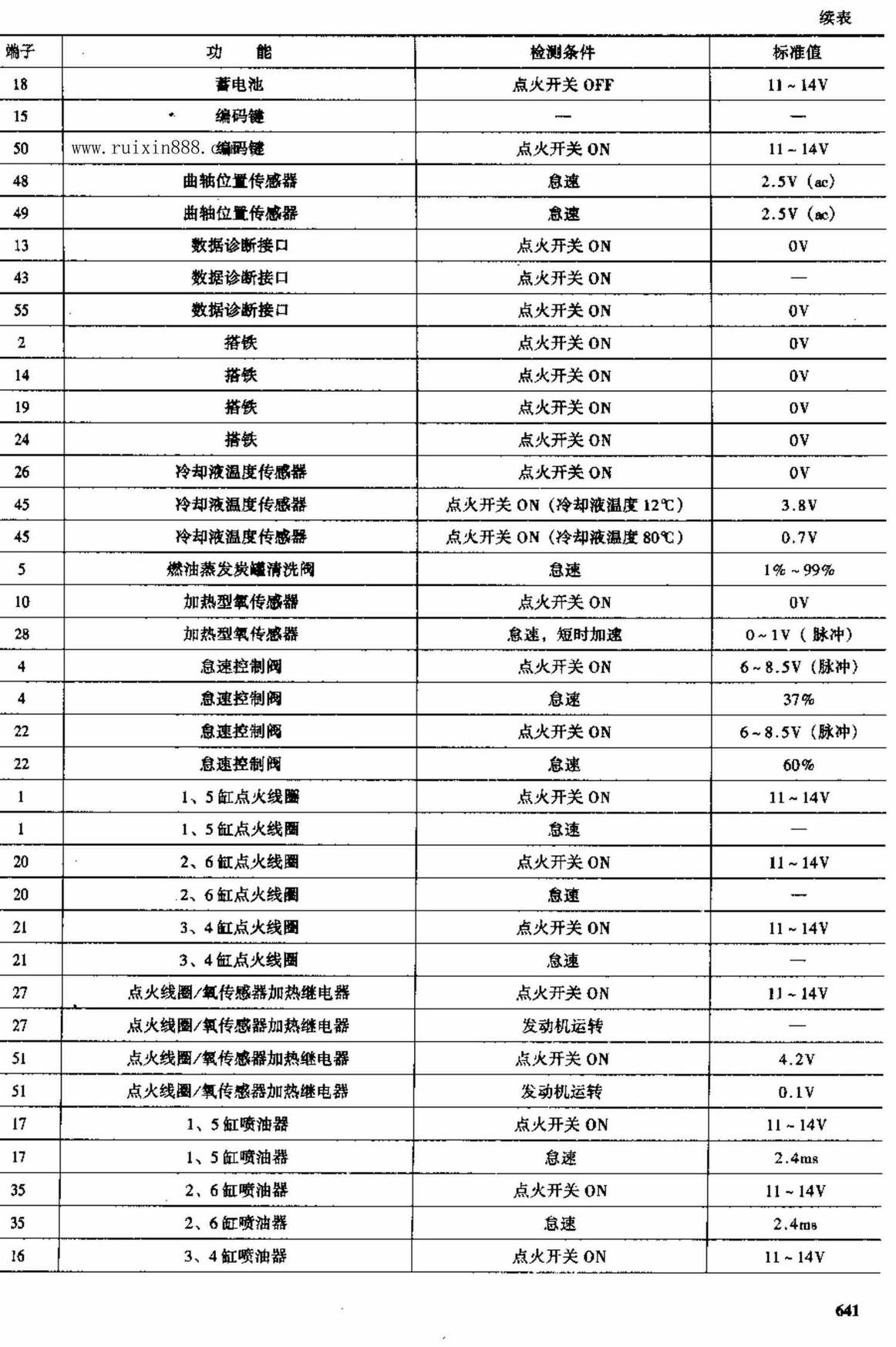

标致车系端子图 — 标致车系端子图原始资料第15页

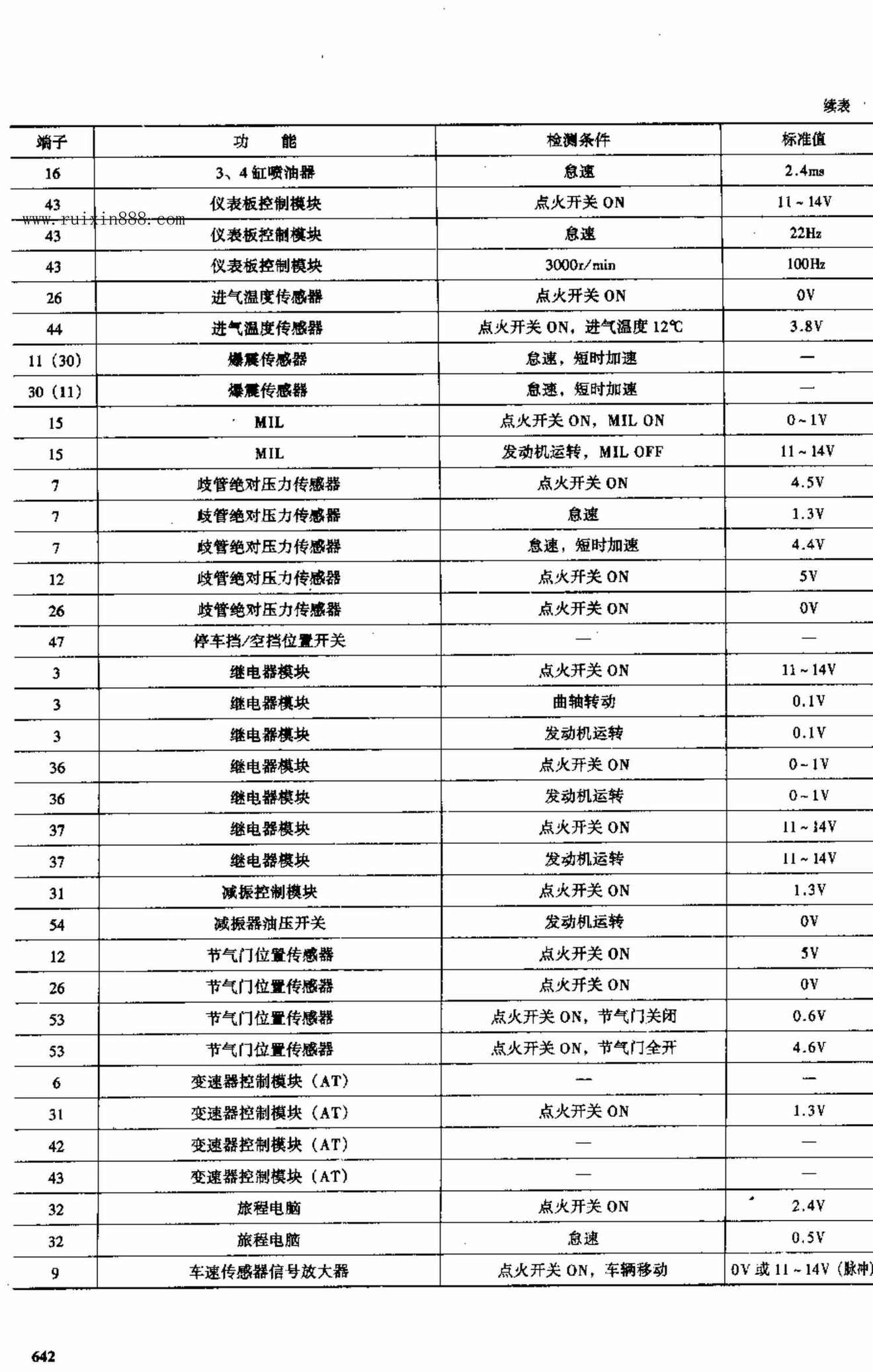

标致车系端子图 — 标致车系端子图原始资料第16页

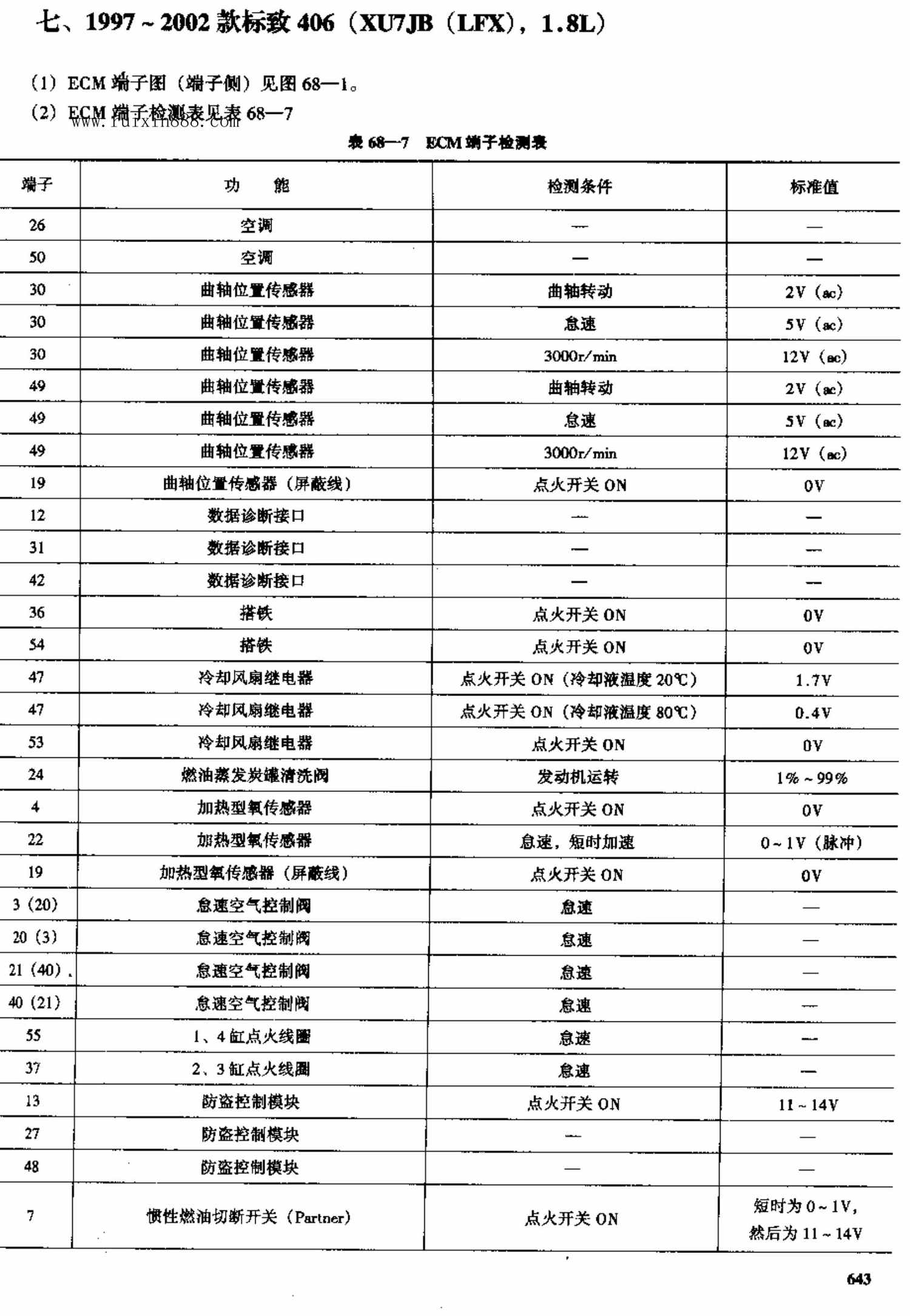

标致车系端子图 — 标致车系端子图原始资料第17页

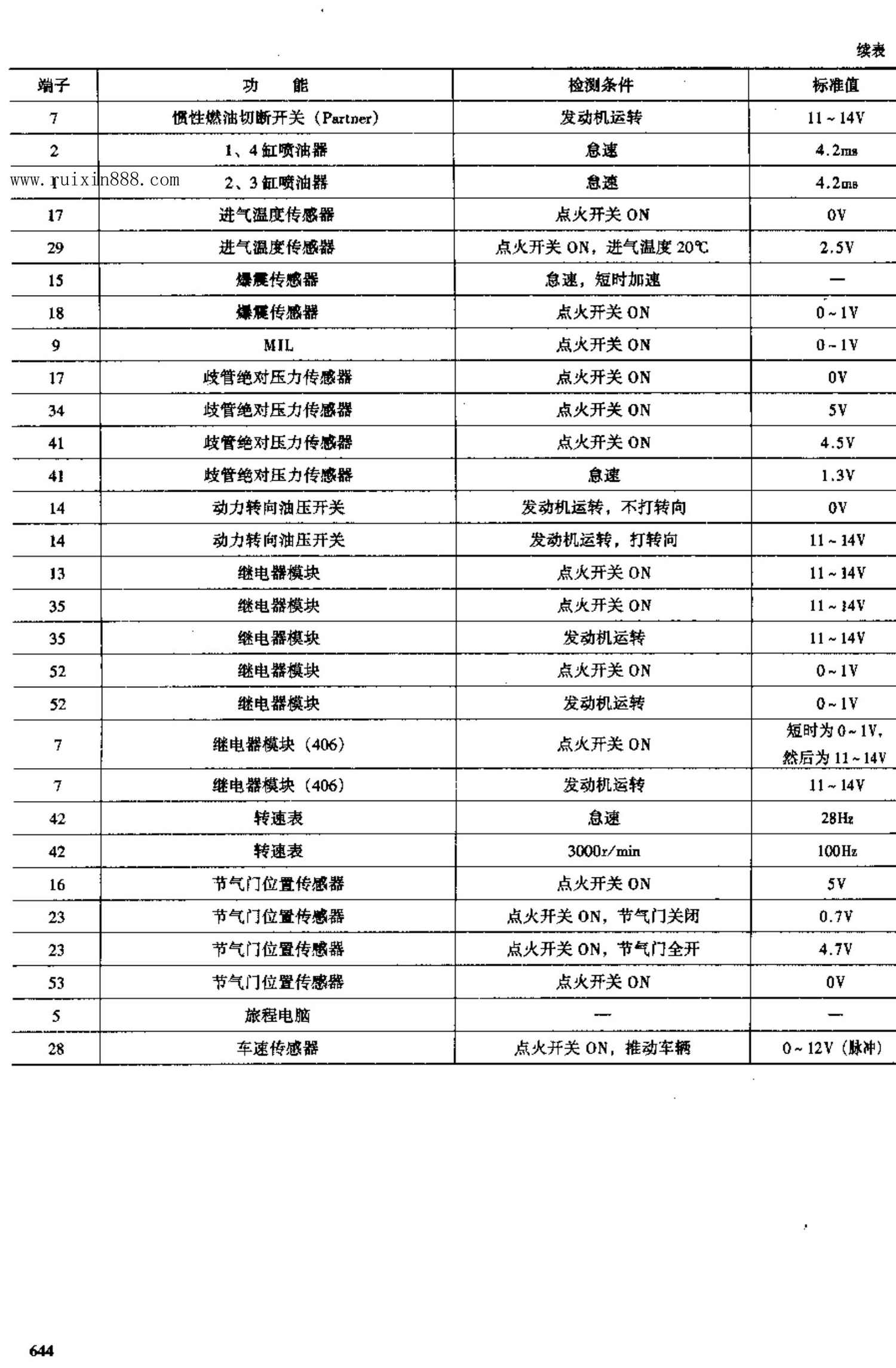

标致车系端子图 — 标致车系端子图原始资料第18页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
