奔驰W204发光迎宾踏板加装：门槛拆卸、线束布置、SAM接线与功能检查

W204加装发光迎宾踏板需要拆卸前后门槛区域、布置供电线束并接入车辆电气系统。线束路径和端子位置错误，可能造成饰板夹线、照明异常或控制单元故障。

施工前应根据车辆数据核对套件、线束和电路图，关闭点火开关并按电气维修要求处理蓄电池连接。

一、核对套件并保护车内饰件

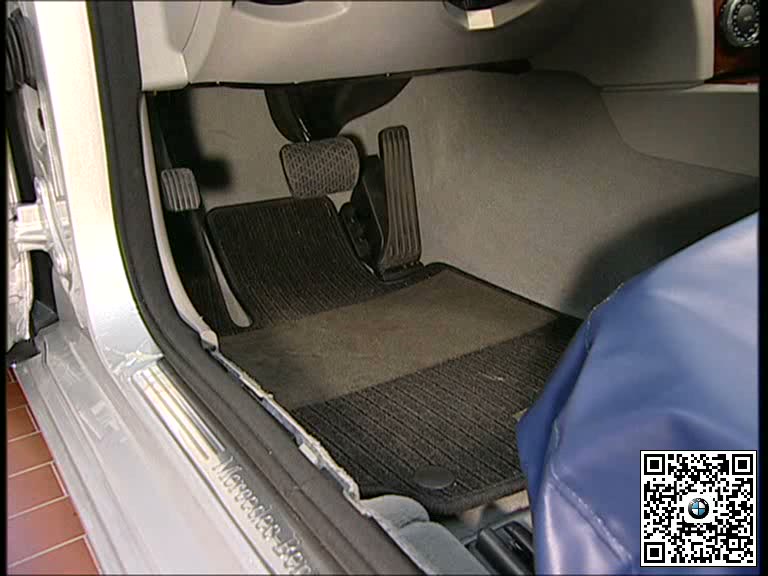

确认左右踏板、线束、插针和固定件齐全，保护座椅、地毯和门框漆面。拆卸前记录原车门槛饰板和密封条位置。

二、拆卸门槛并布置加装线束

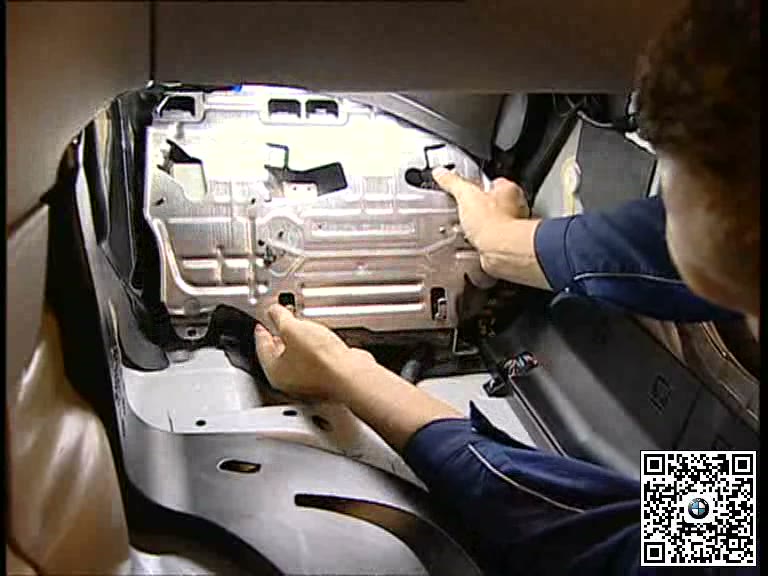

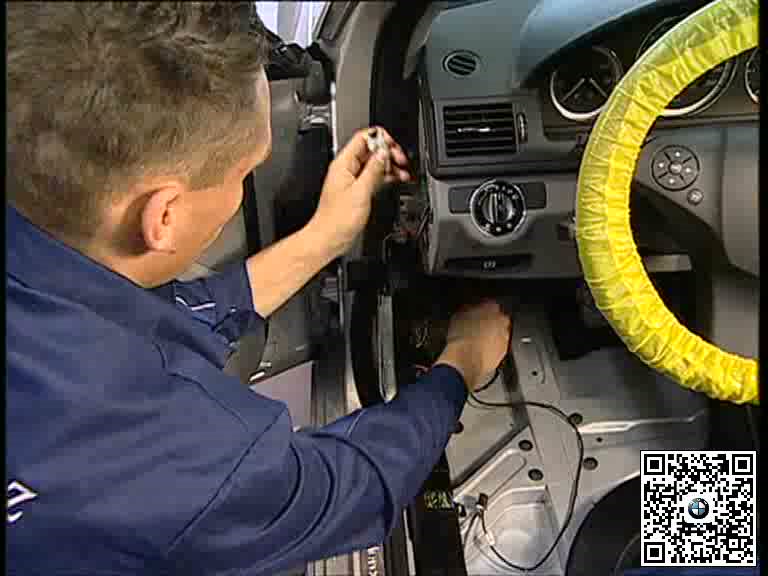

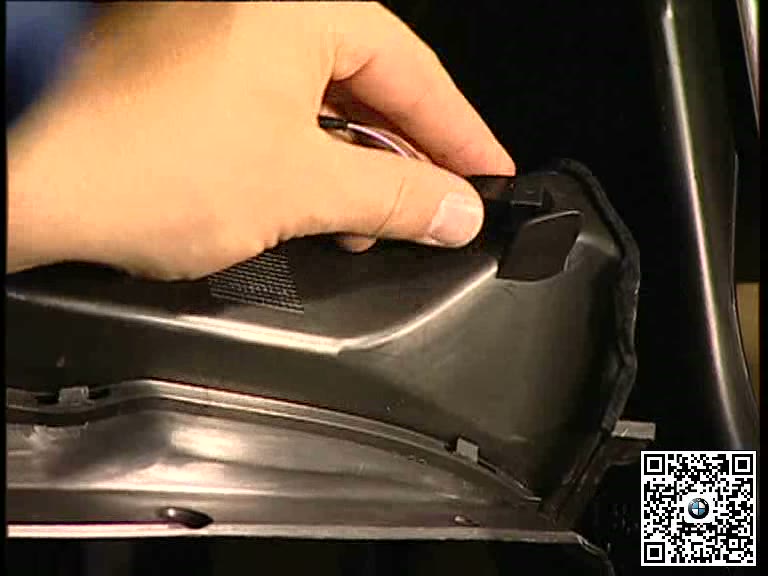

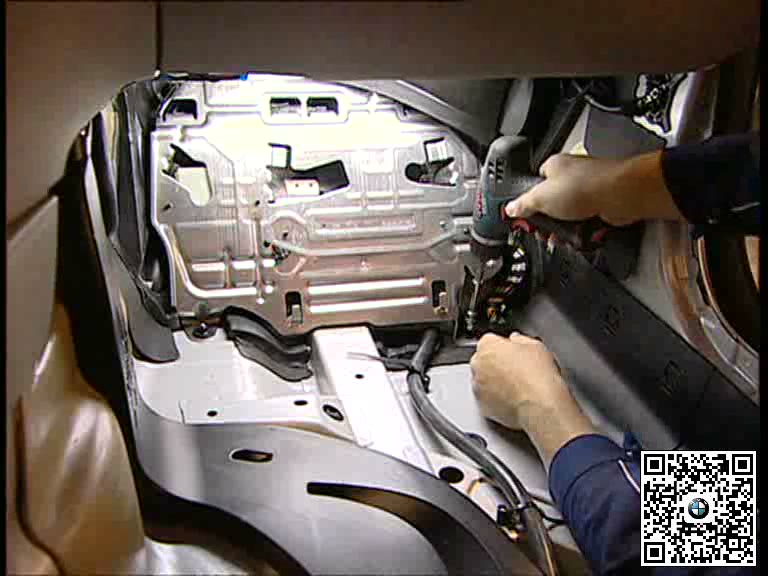

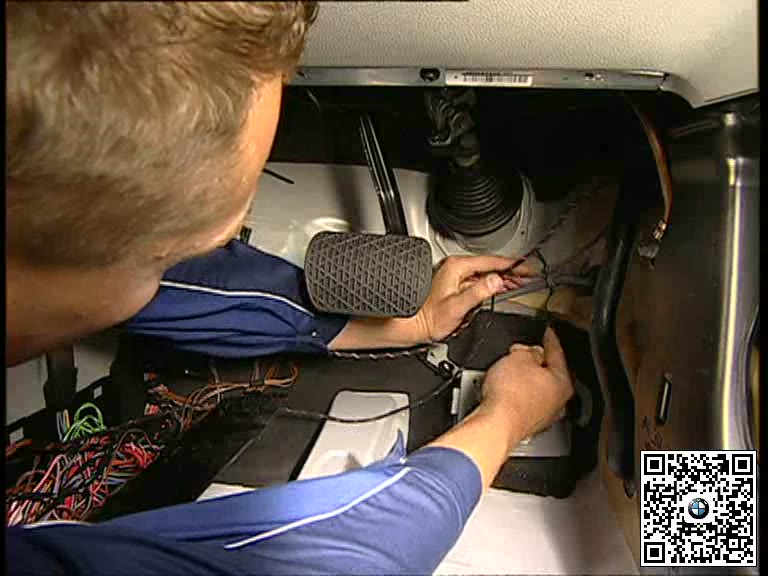

从规定受力点释放门槛饰板和必要的脚部空间覆盖件，沿原车线束通道布置加装线束，避开座椅导轨、锐边和活动机构。

三、按电路图完成SAM接线

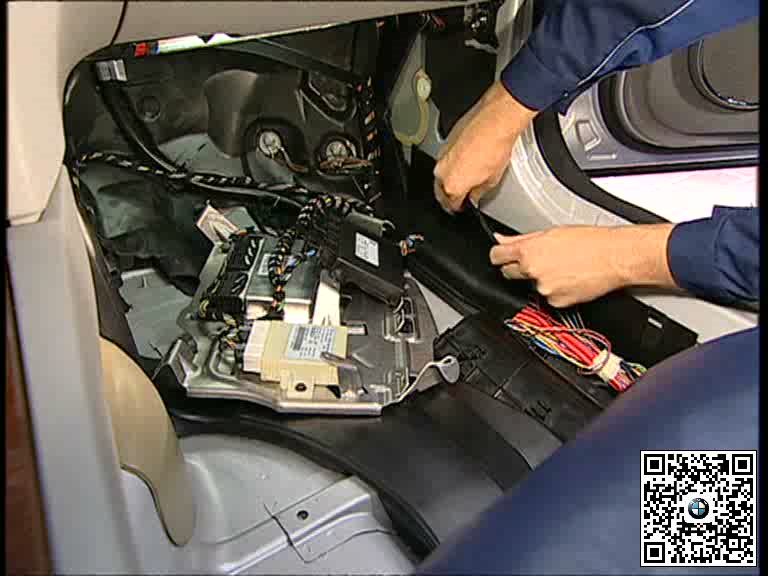

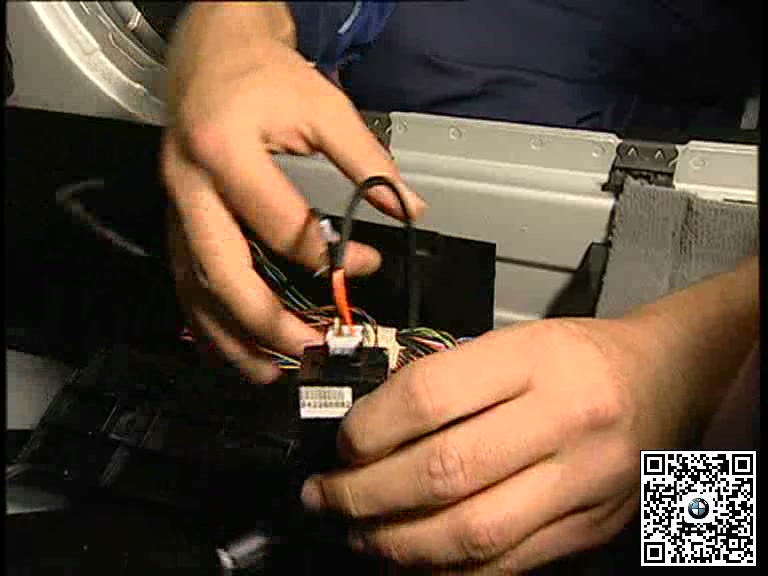

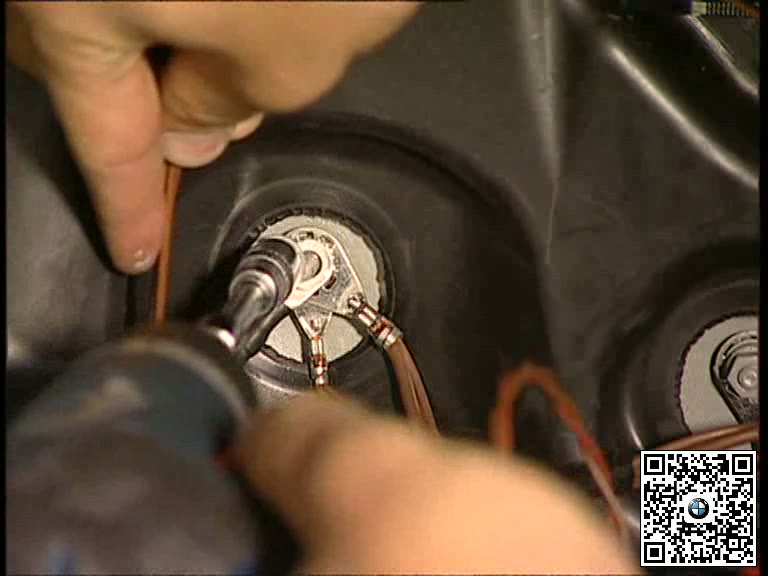

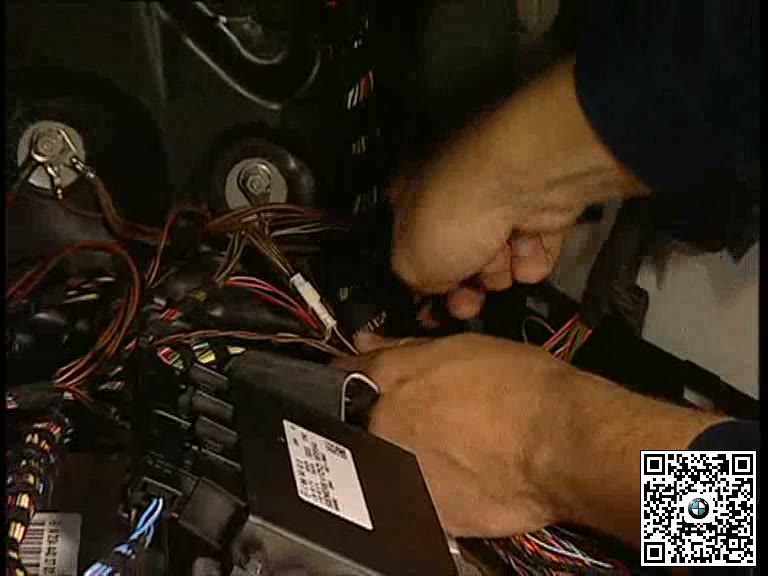

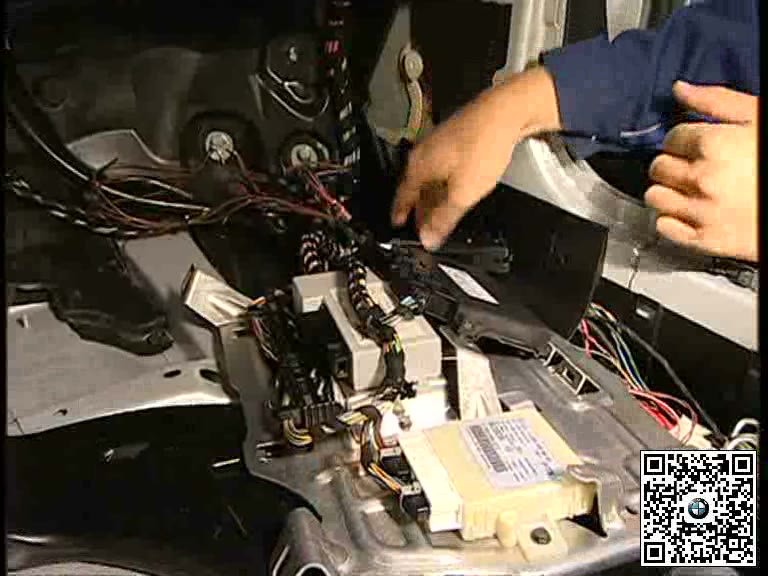

进入对应SAM或连接器位置，核对插头编号和针脚后装入端子，恢复插头二次锁止。接地和供电连接必须与车辆配置及电路图一致。

四、安装踏板并检查照明逻辑

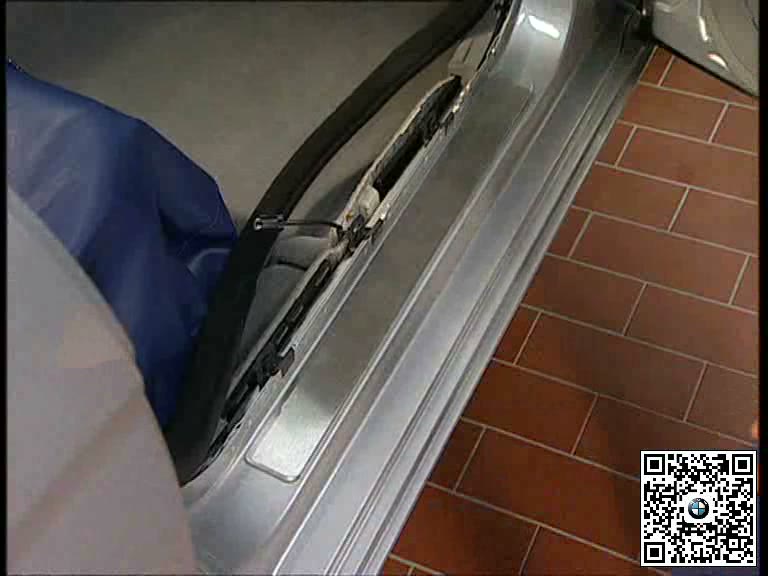

固定发光踏板并恢复地毯、密封条和饰板，确认线束没有夹压。开闭各车门检查迎宾灯点亮、延时熄灭和车辆休眠后的静态电流状态。

五、完工检查要点

• 套件和线束与车辆配置匹配。
• 端子针脚及接地点按电路图核对。
• 线束沿原车路径固定且未被饰板夹压。
• 车门开闭照明逻辑和车辆休眠正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
