特斯拉 Model 3 车顶行李架安装：18/42 mm 定位与 2.5–3.5 N·m

Model 3 车顶行李架通过玻璃下方金属接收器和四个塔架固定。前后定位、防磨胶带和紧固扭矩都必须准确。

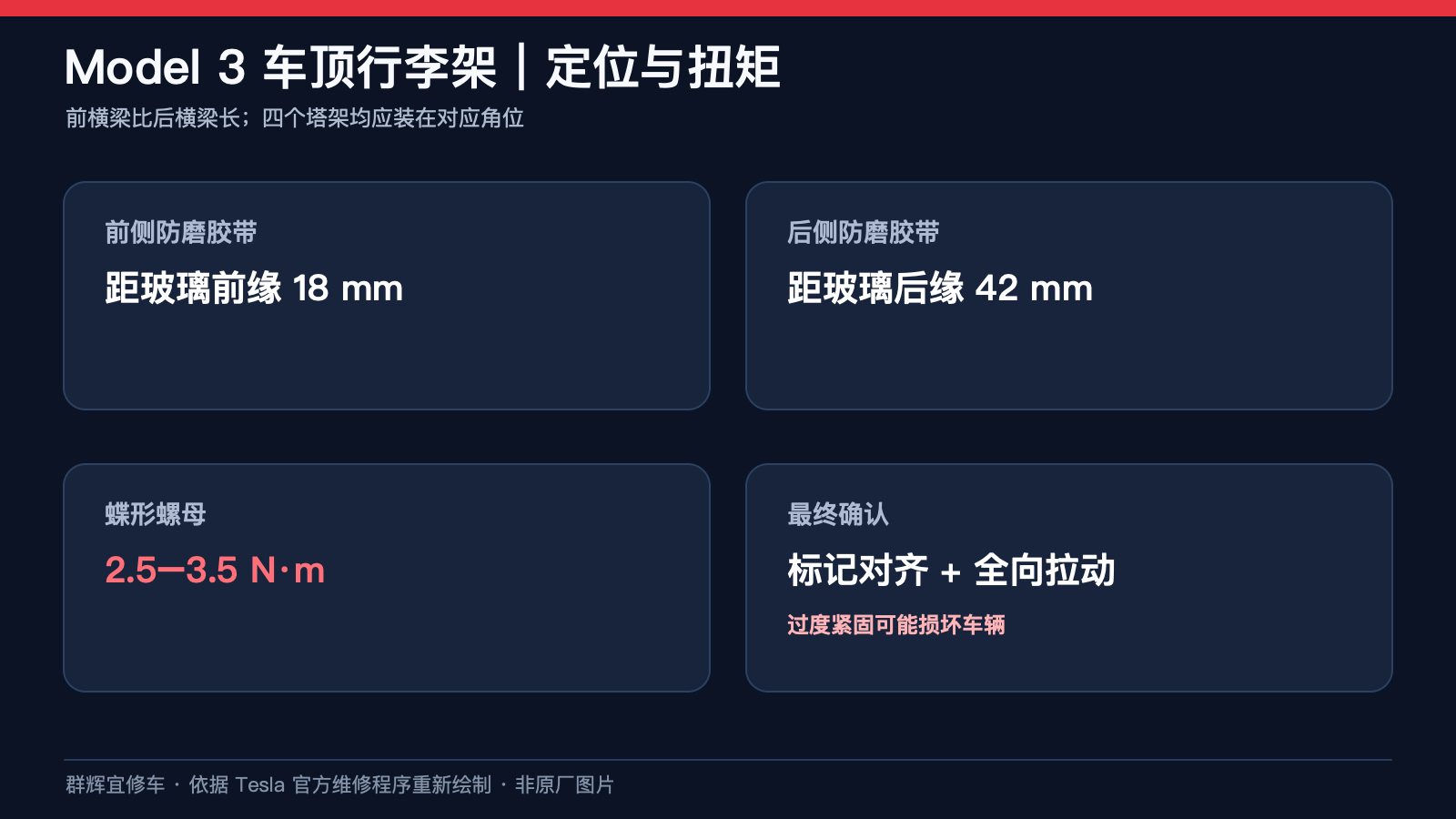

一、定位尺寸与紧固要求

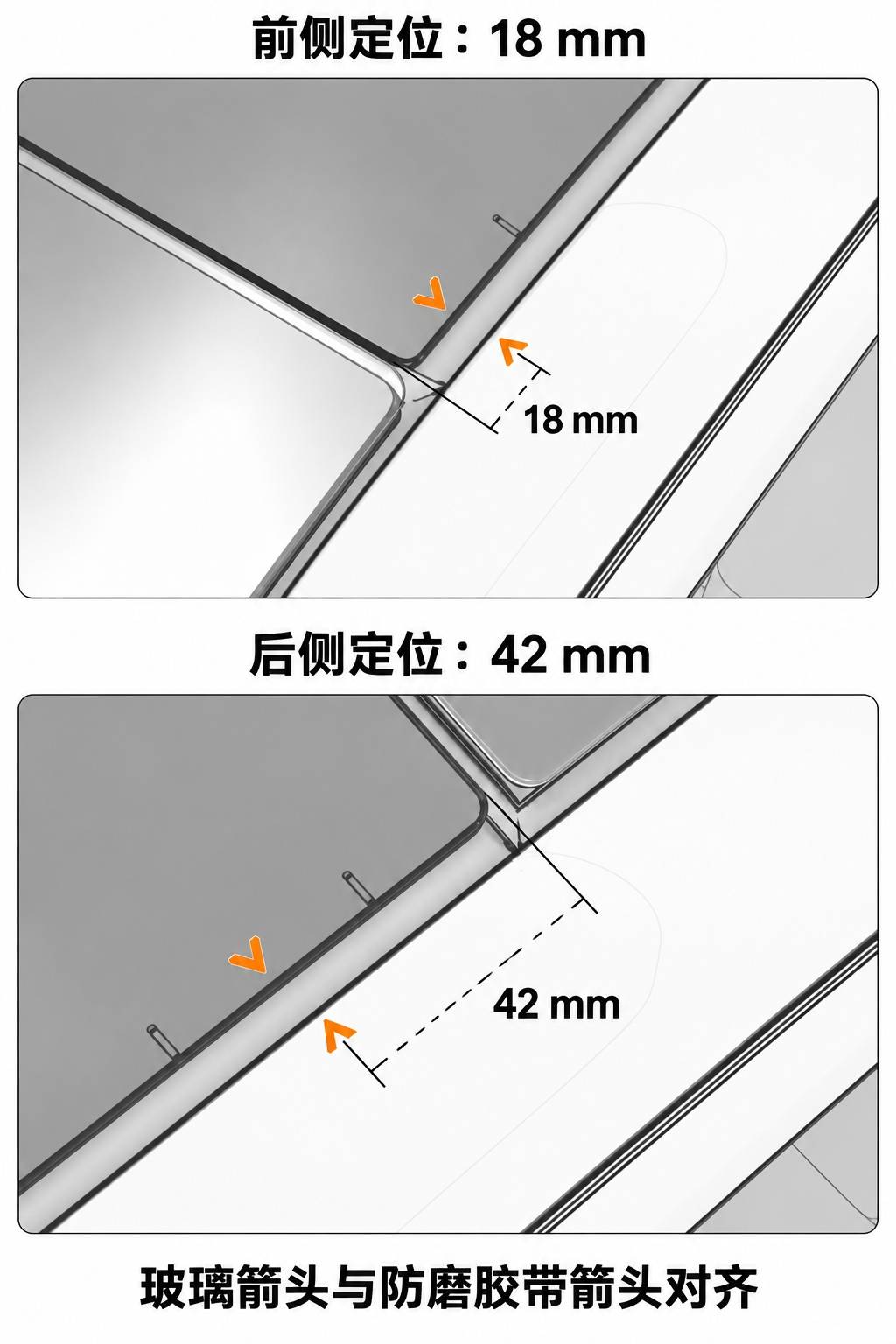

• 从车顶玻璃前边缘向后量18 mm查找玻璃箭头，再对齐防磨胶带箭头；
• 从车顶玻璃后边缘向前量42 mm查找玻璃箭头，再对齐防磨胶带箭头；
• 前横梁比后横梁长；
• 蝶形螺母建议紧固至 2.5–3.5 N·m；
• 螺母标记与塔架标记必须对齐。

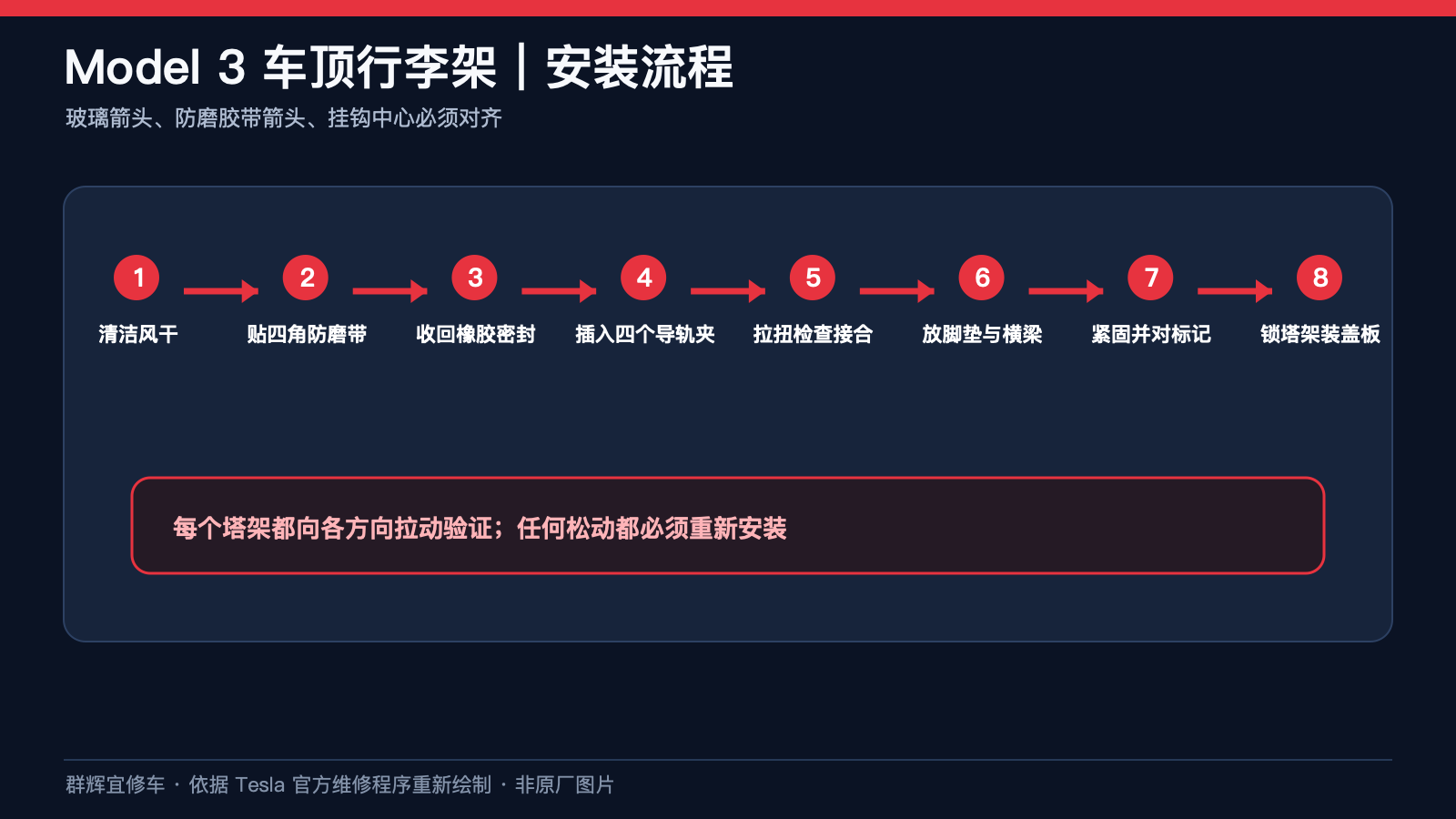

二、操作流程

1. 清洁四角玻璃箭头周围并风干。
2. 按角位图标识别脚垫与防磨胶带。
3. 按 18 mm 和 42 mm 定位并贴好四角胶带。

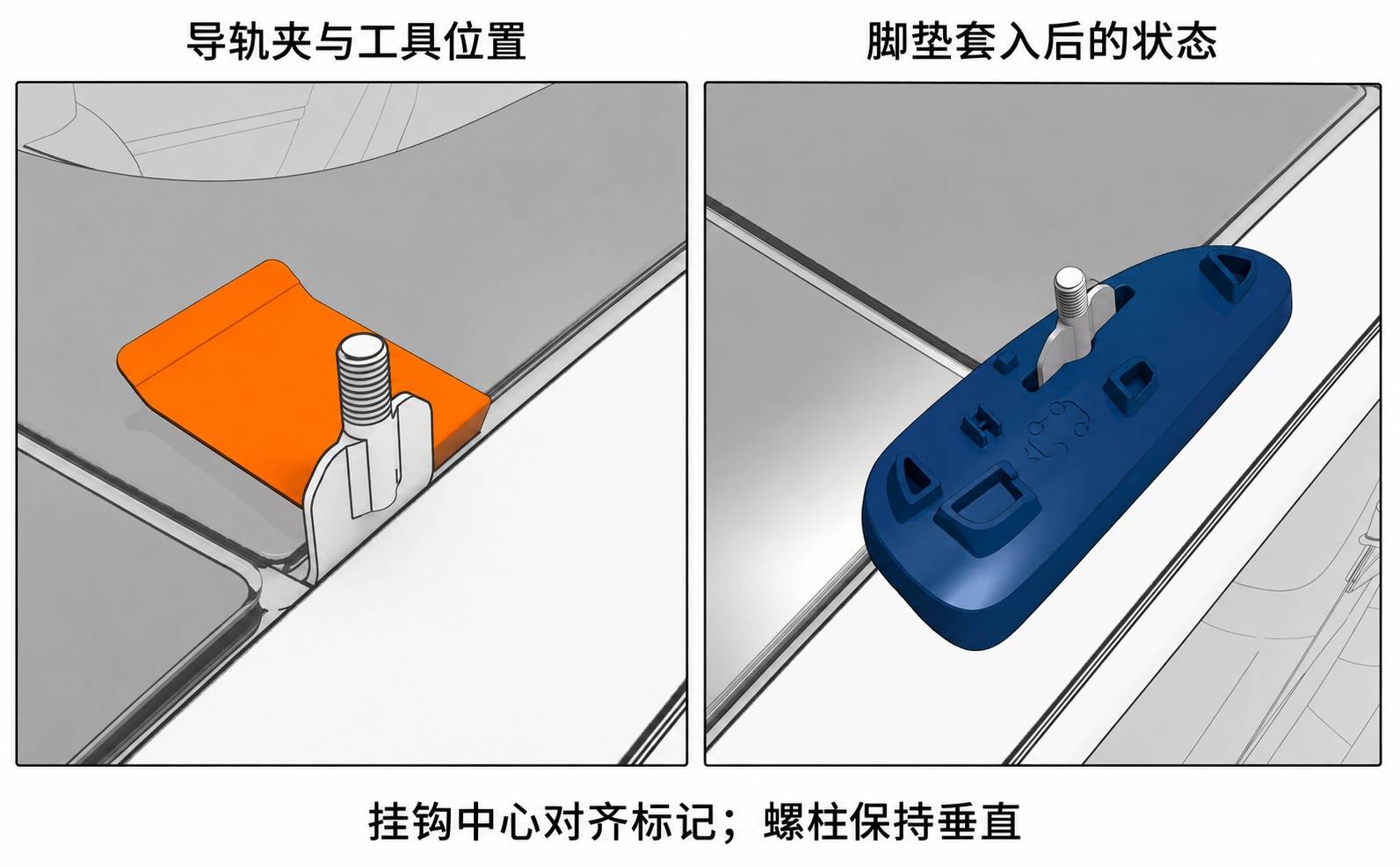

4. 使用夹子工具小心收回箭头处的橡胶密封件；保持工具位置，在箭头处插入导轨夹，然后取下工具。
5. 确认夹子卡入玻璃下方的金属接收器，向上拉并扭动检查接合；挂钩中心必须对齐玻璃箭头。

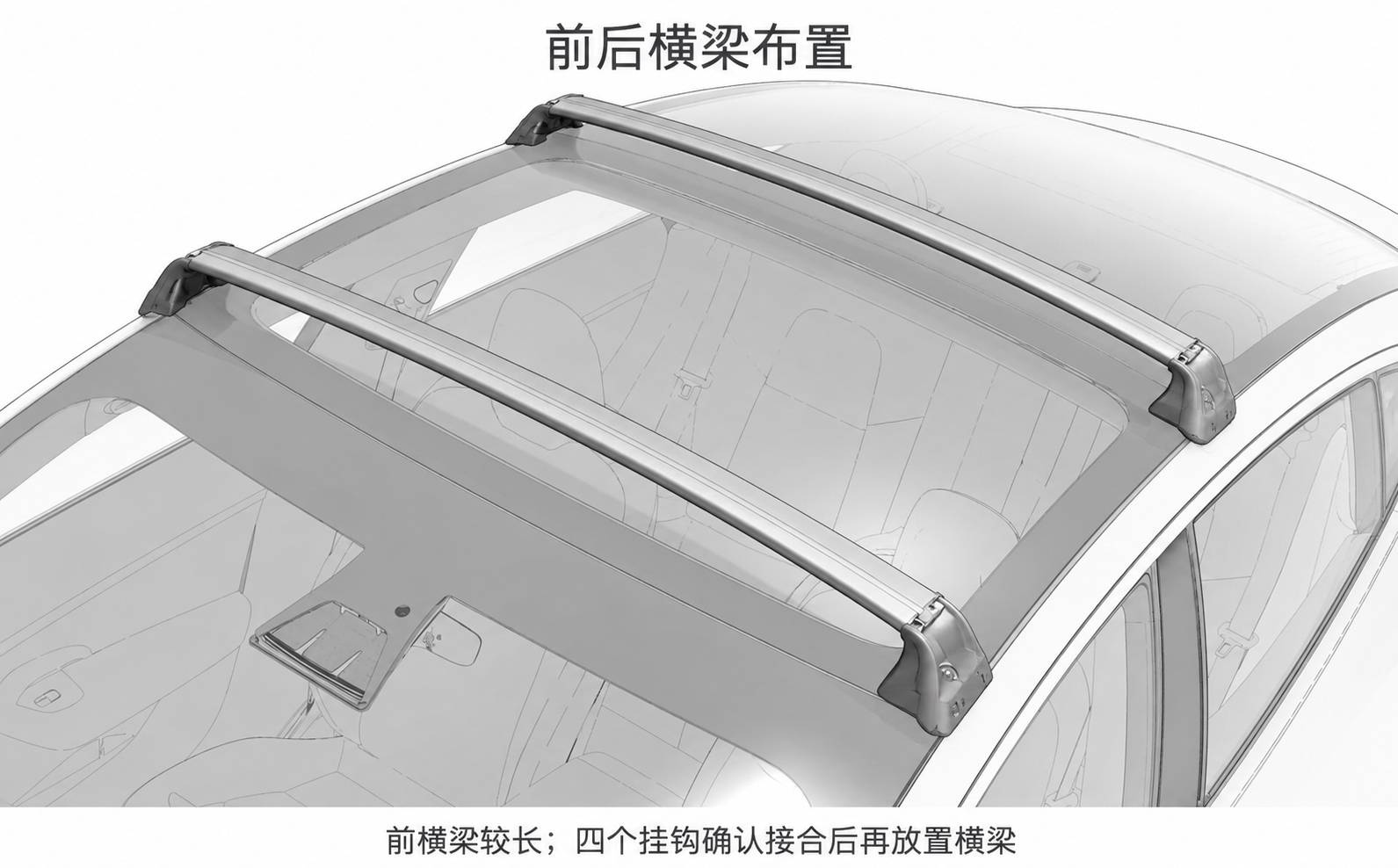

6. 按角位图标安装四个脚垫。确认四个挂钩均已接合、正确对齐且垂直后，再小心放上前后横梁；前横梁较长。
7. 先将四角蝶形螺母手拧就位；另一侧尚未手拧就位前，不对本侧施加最终扭矩。两侧交替均匀紧固，避免过紧。DIY指南建议2.5–3.5 N·m；本次配图参考的2017–2023维修手册指定3.5 N·m。实际按对应车辆及附件的现行程序执行，不为对齐标记而过度加力。

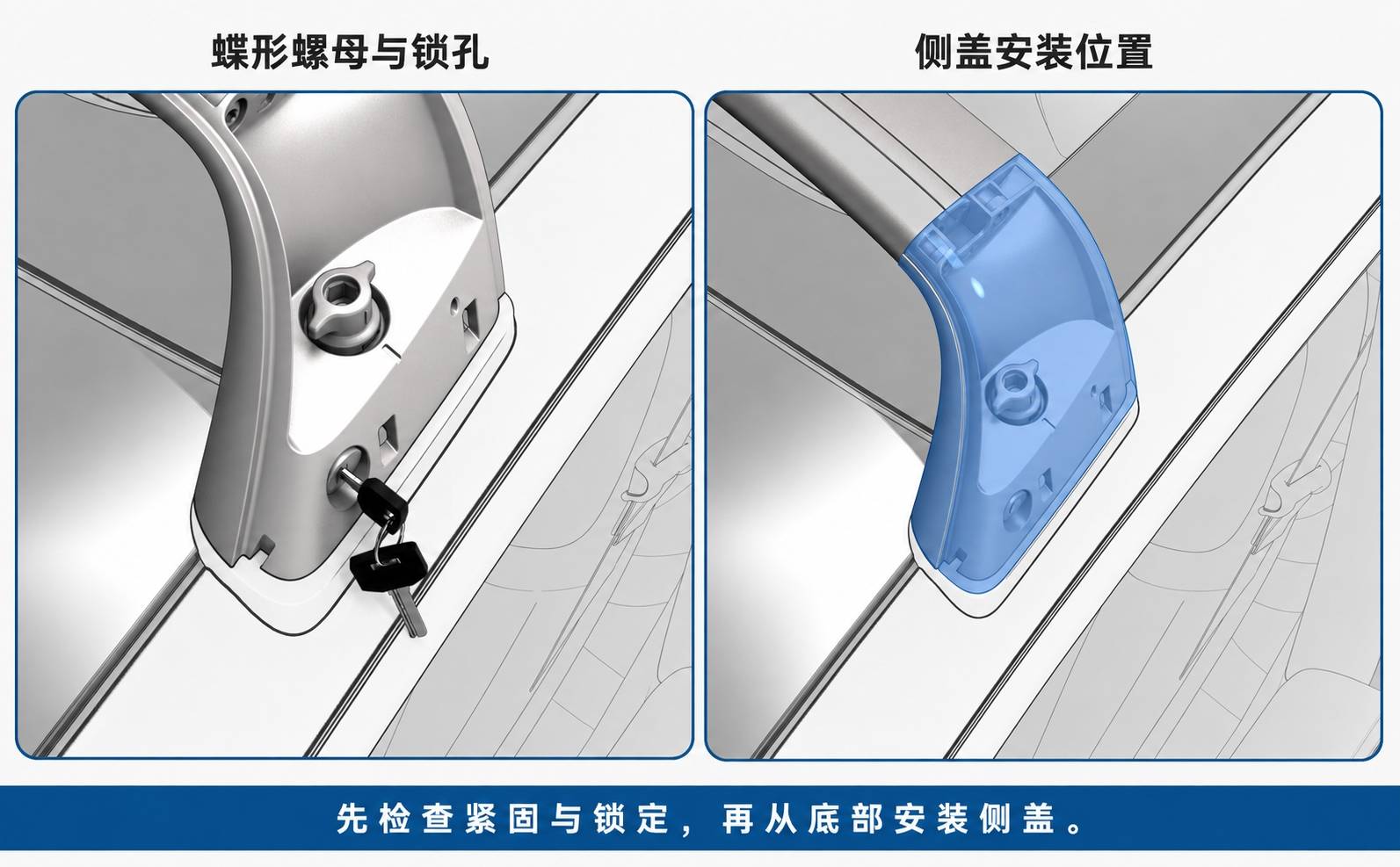

8. 向各方向拉动塔架确认不动，并核对蝶形螺母与塔架标记对齐。用钥匙锁定每个塔架，再向各方向拉动前后横梁复核牢固。最后从盖板底边开始安装，压合到位。

注意：过度紧固可能损伤玻璃或车身；完工后必须向各方向拉动每个塔架和横梁。

资料来源与适用说明

本文依据特斯拉官方 Model 3 DIY 指南中的安装车顶行李架重新整理。不同生产日期或配置应以实车和对应附件为准。结构配图参考2017–2023 Model 3维修手册：Roof Rack (Install)；新款车型施工前须核对对应结构。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
