奔驰外部照明灯开启时电动驻车制动器开关照明灯闪烁 (Refer to GI68.20-P-049492, V1)：LI68.20-P-053078

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

二、原通告列出的可能原因

2. 前烟灰缸中的线束或 12 V 插座的接触连接断路或对地短路。

背景：

的端子 58d 上。该输出端有一个负荷监控，通过该监控可检测损坏的灯泡。当检测到负荷过低时，前部信号采集及促

三、检查与补救步骤

须更换前烟灰缸中的 12 V 插座（见部件

订购提示）。

况： 检查前烟灰缸中的线束和 12 V 插座的接触连接有无导线断路、对地短路或触点插口有无扩大。如有

要，进行维修或更换。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 000 820 31 51 外壳中的插座 1 BR221，自车型改型起（截至代码

809 的车辆）

BR216，所有车辆

X

A 000 820 60 51 外壳中的插座 1 BR221，自车型改型起（截至代码

800 的车辆）

不适用于 BR216

X

操作号与损坏代码

容 时间 损坏代码 提示

54505 73

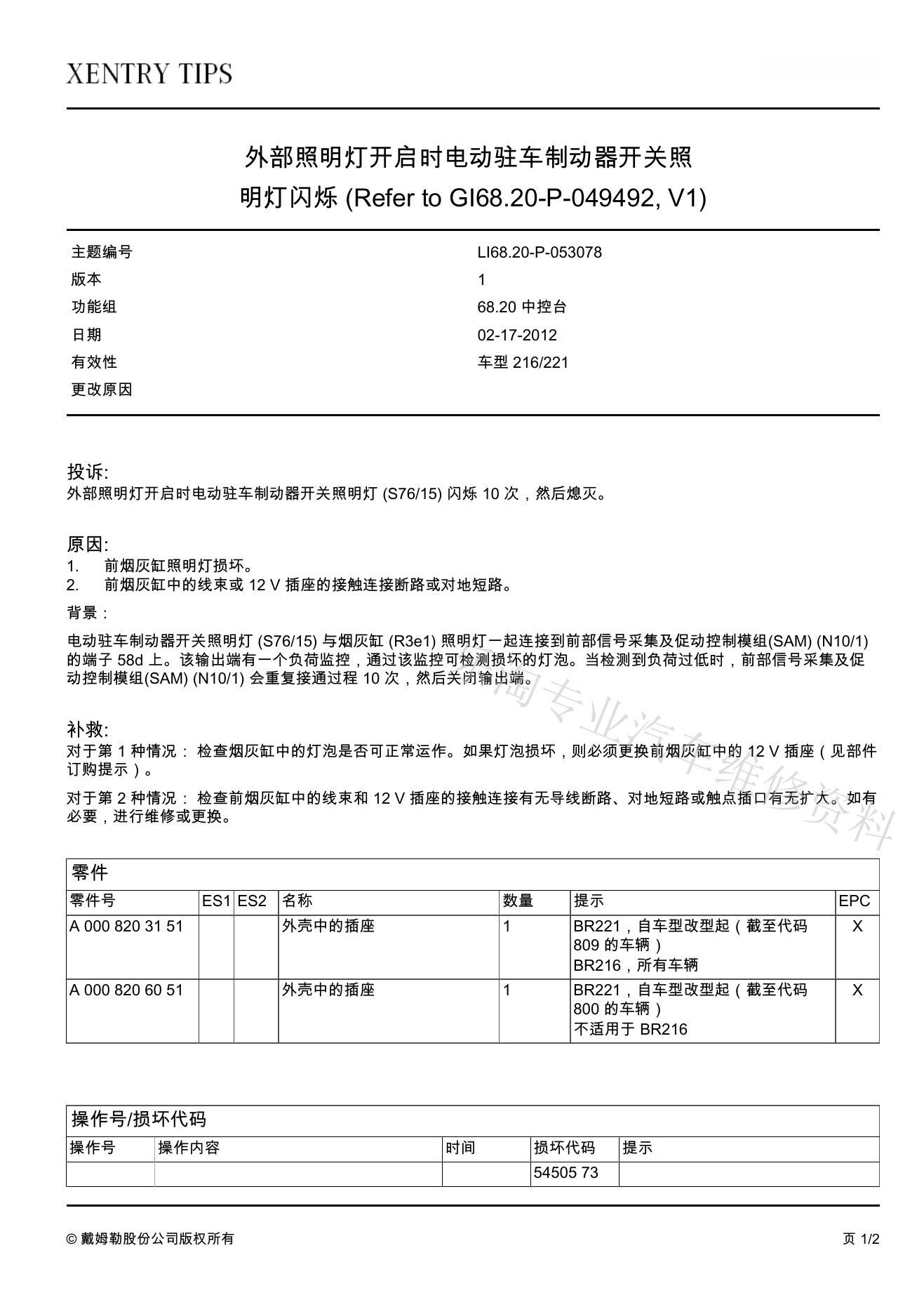

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
