奔驰AIRMATIC空气悬架：系统原理、泄漏诊断与气动管路维修

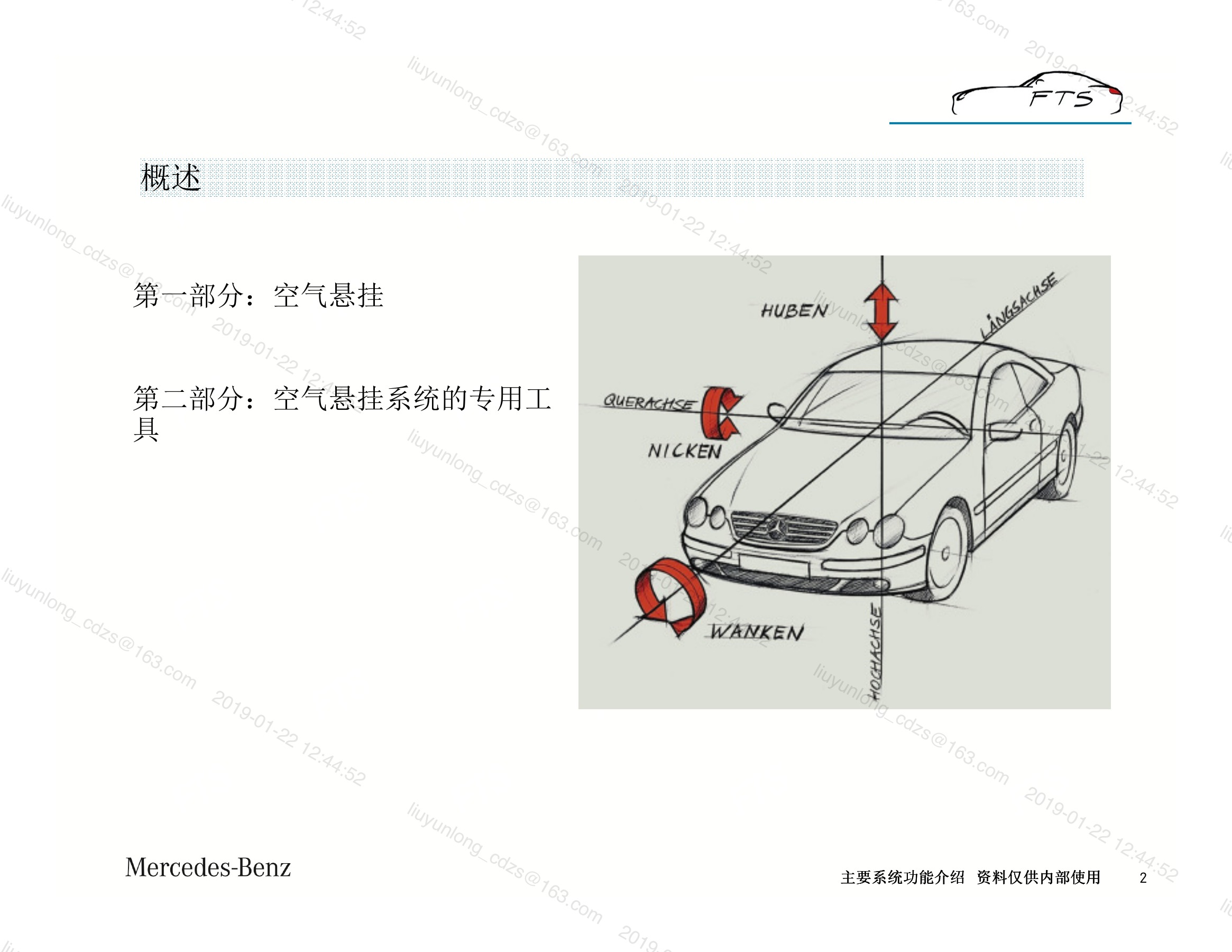

AIRMATIC把空气弹簧的车身高度调节与ADS自适应阻尼结合在一起。系统通过气路图、元件剖面和实车位置说明供气、车身高度及阻尼控制关系。

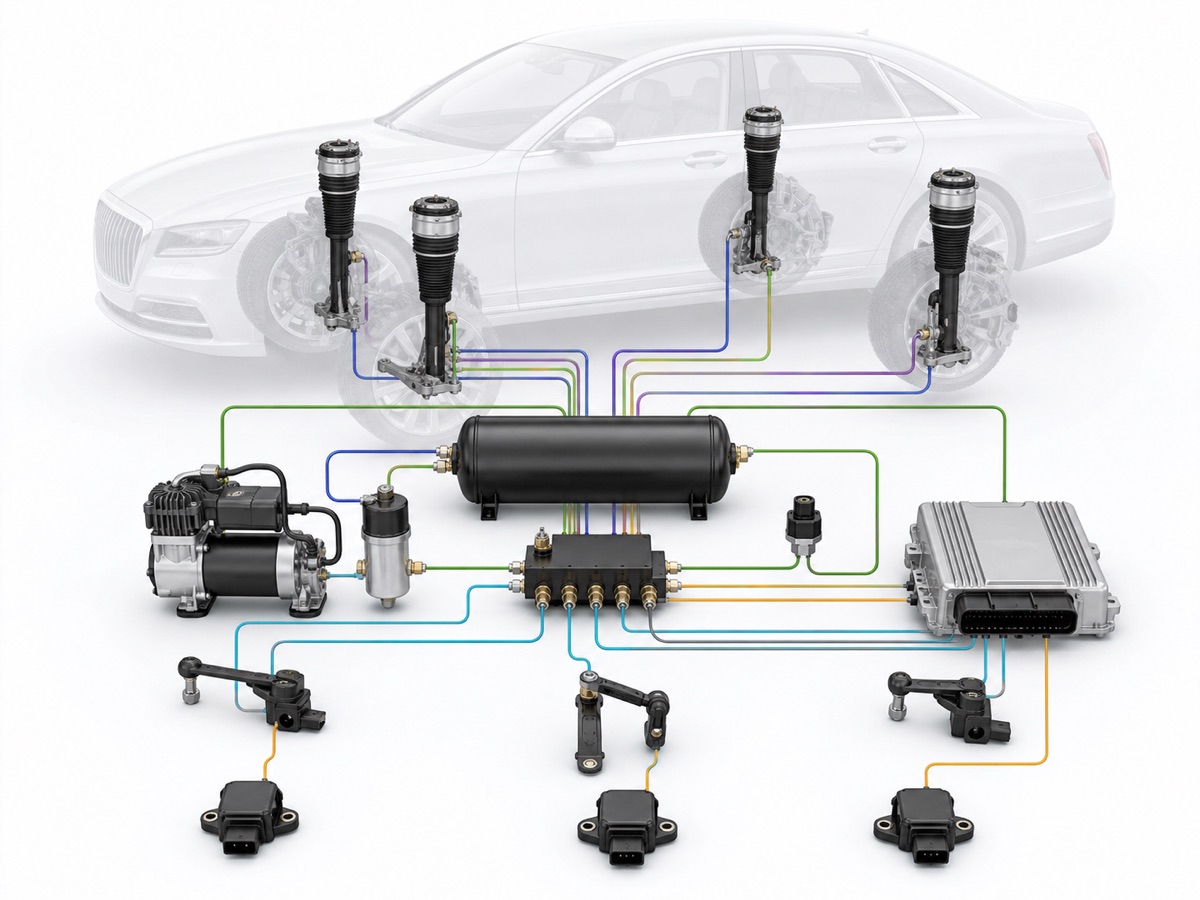

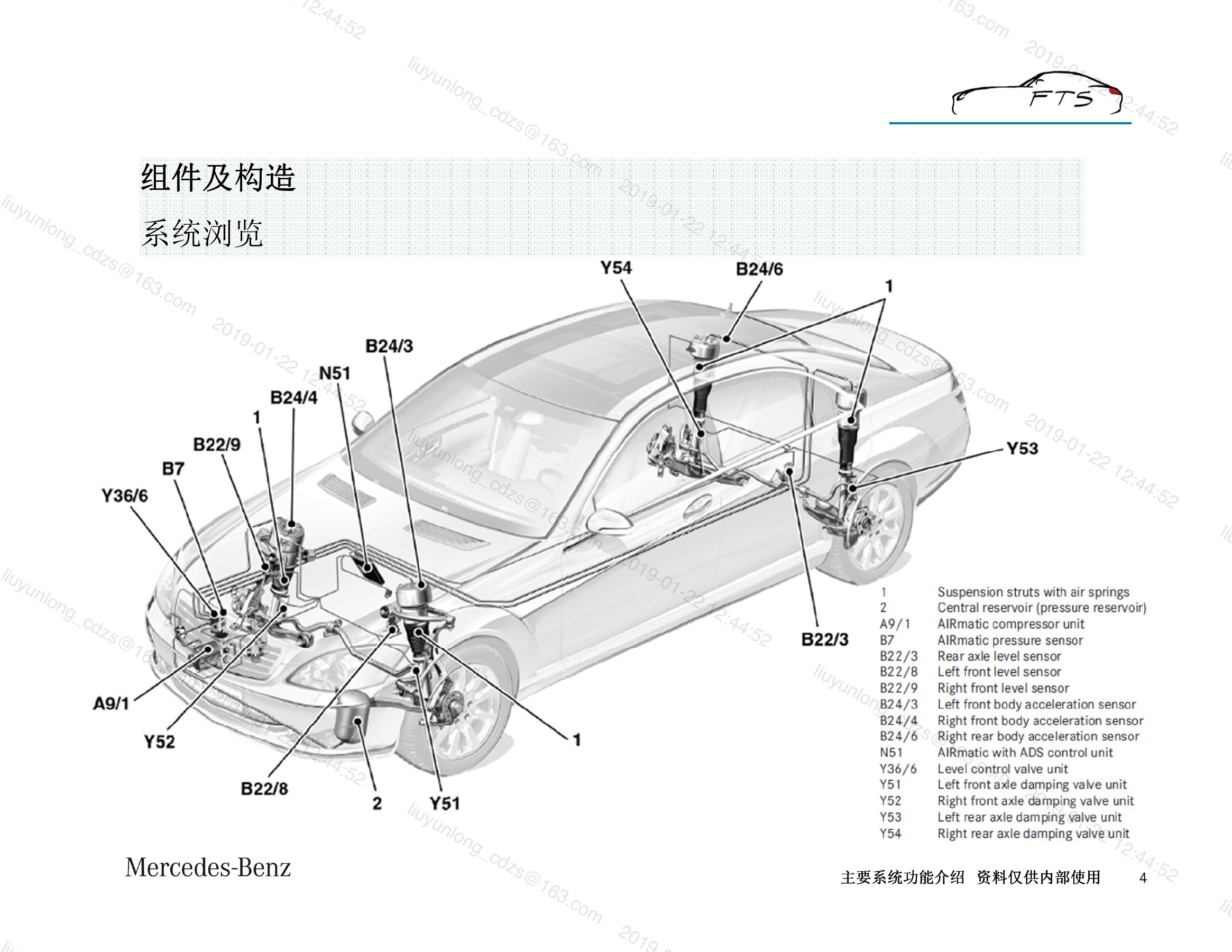

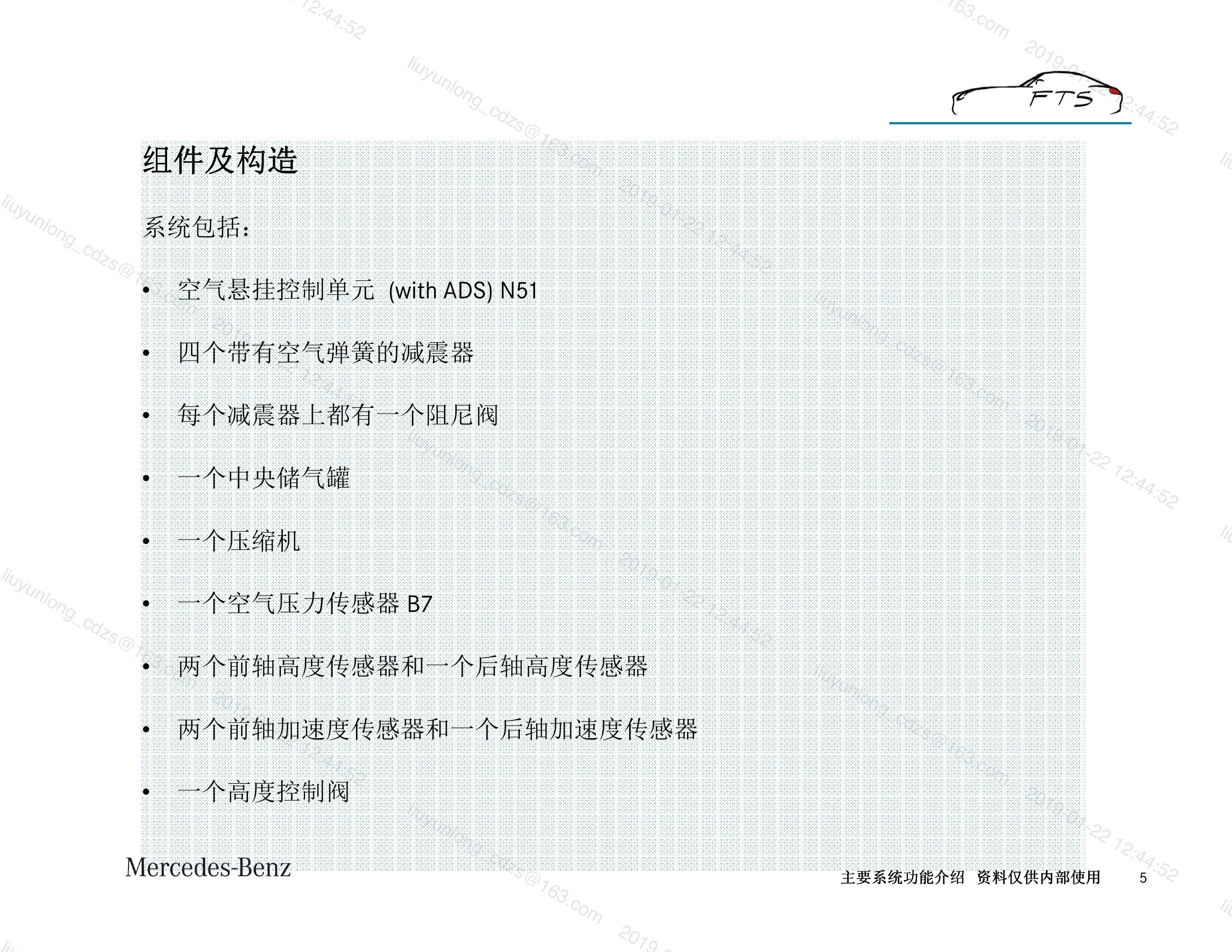

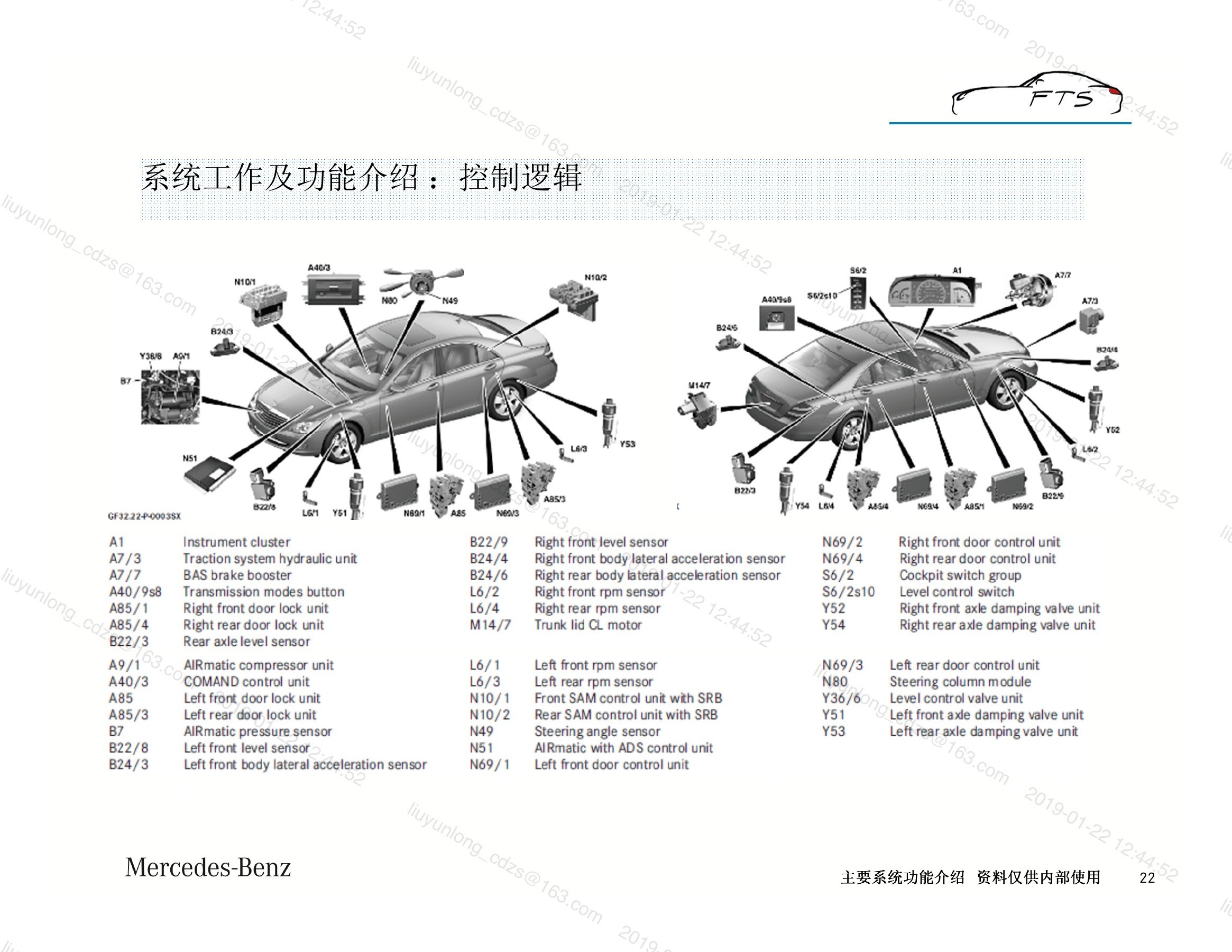

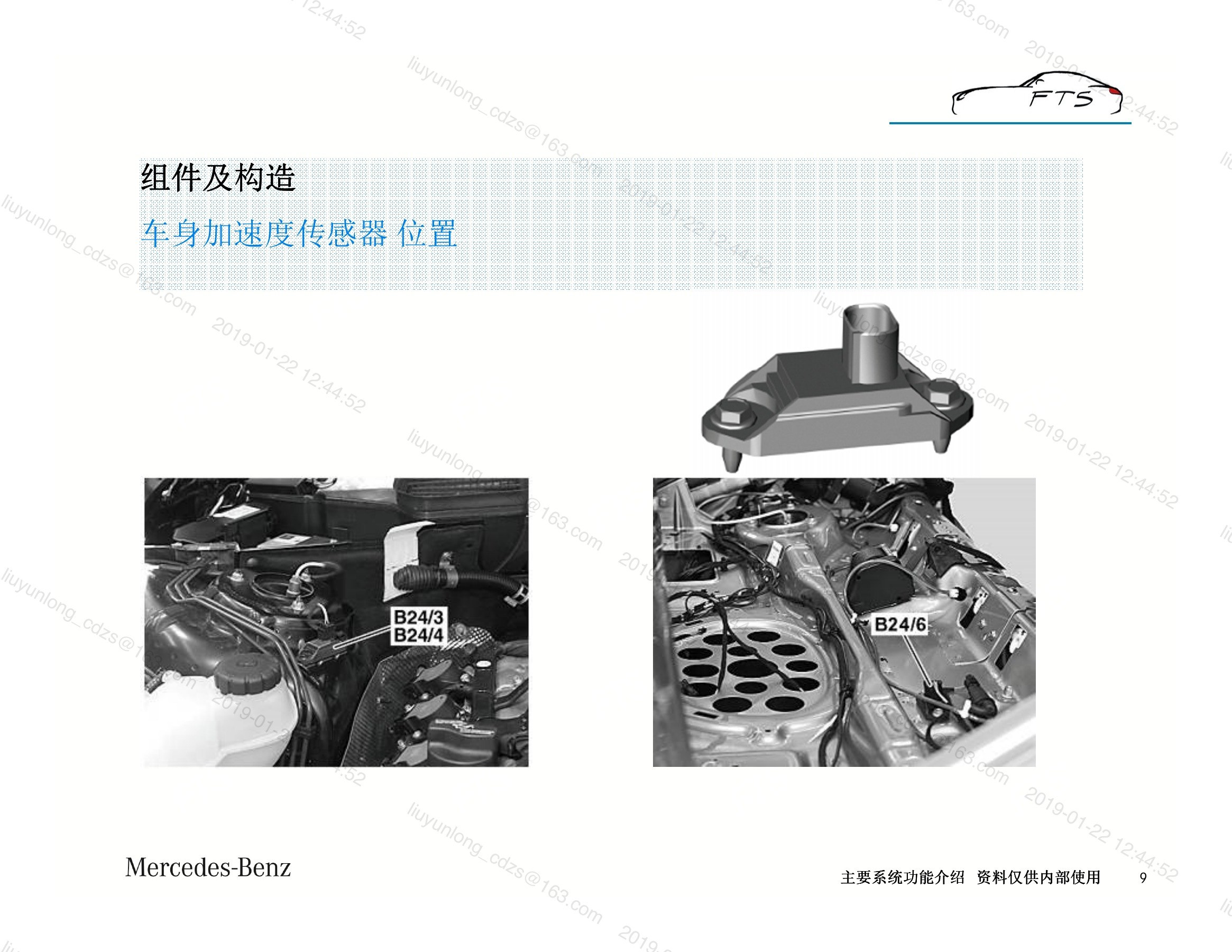

一、系统总览、传感器与执行器分布

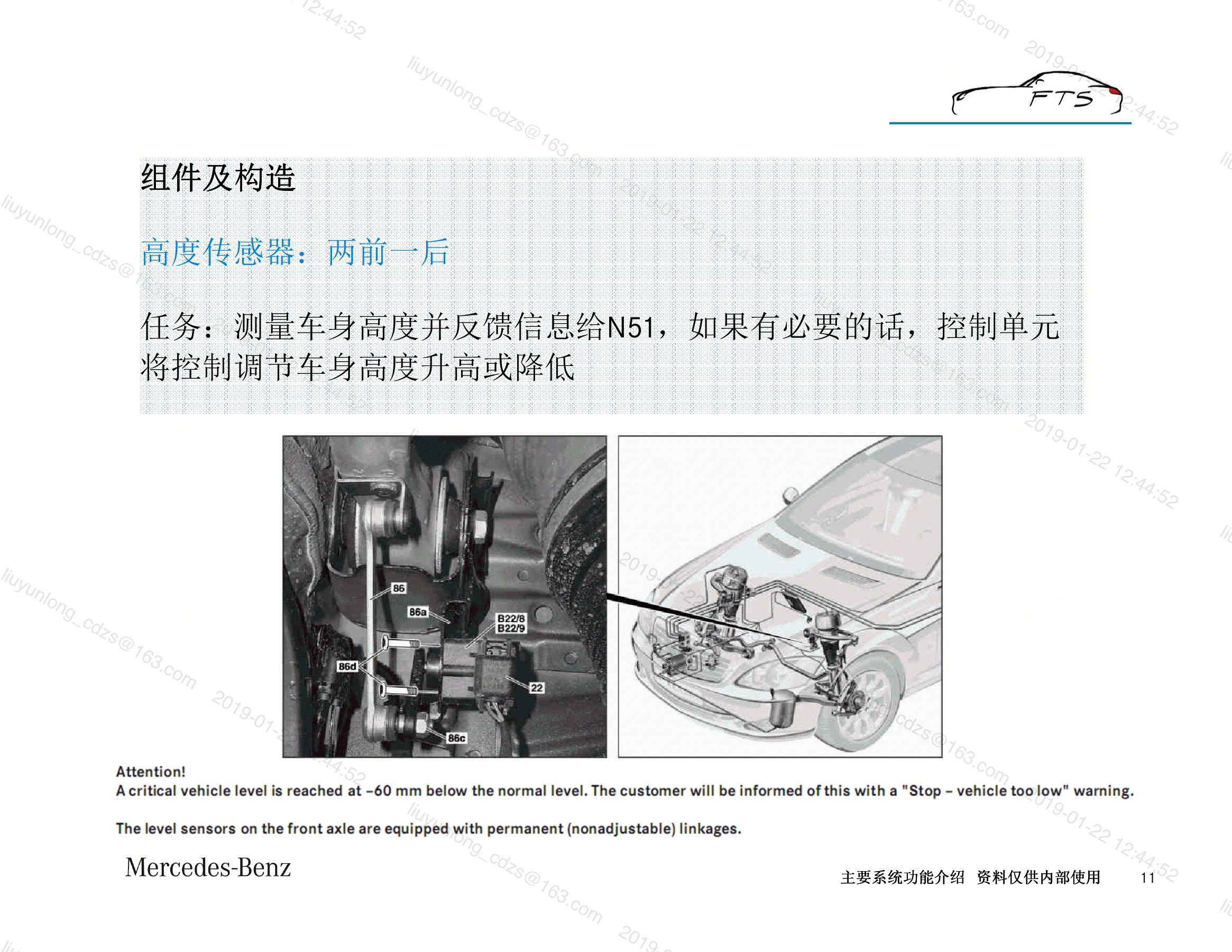

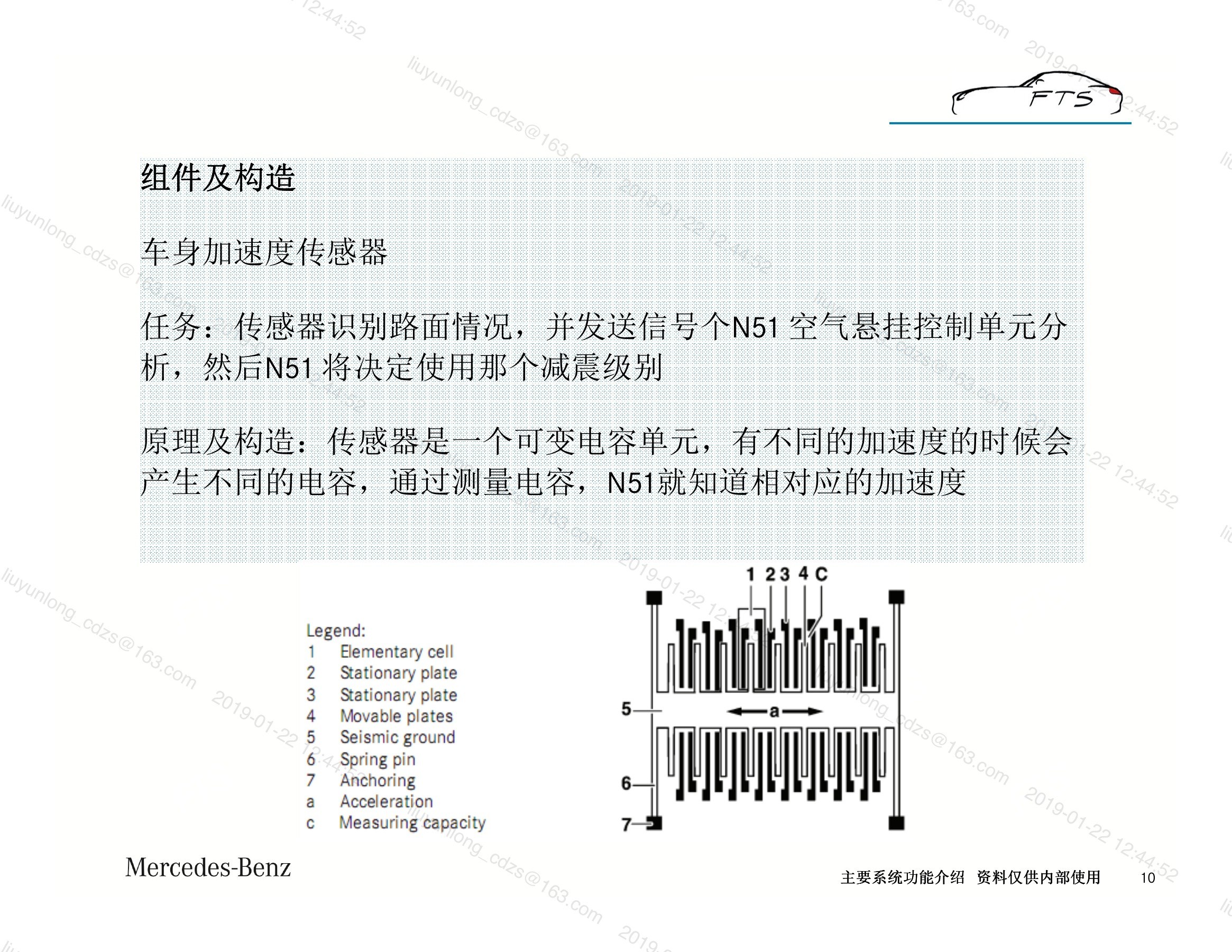

系统由空气压缩机A9/1、储气罐、压力传感器B7、车身高度传感器、车身加速度传感器、控制单元N51、水平控制阀单元Y36/6、空气弹簧支柱和各轴阻尼阀组成。诊断时先用系统总览确认故障属于供气、分配、高度检测还是阻尼控制，避免把车身下沉一概归因于空气弹簧。

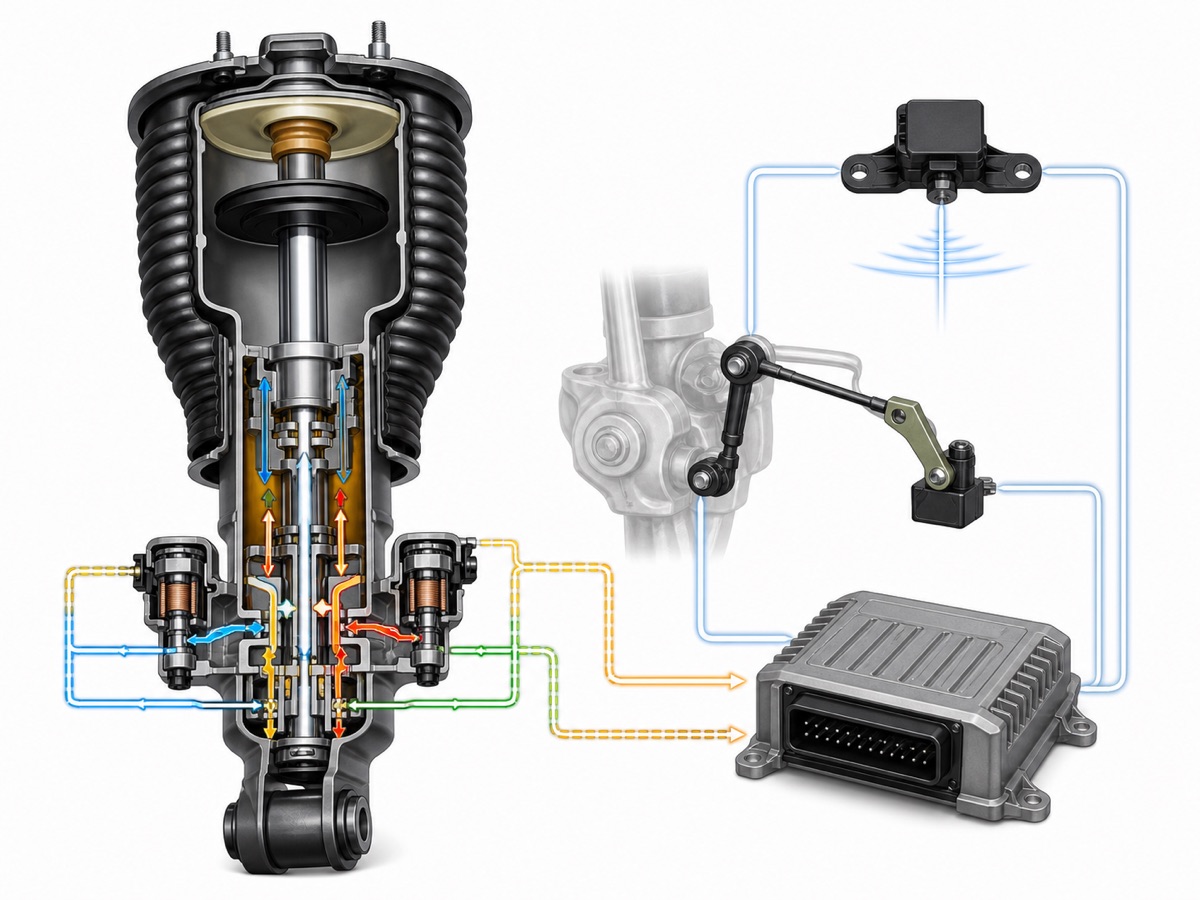

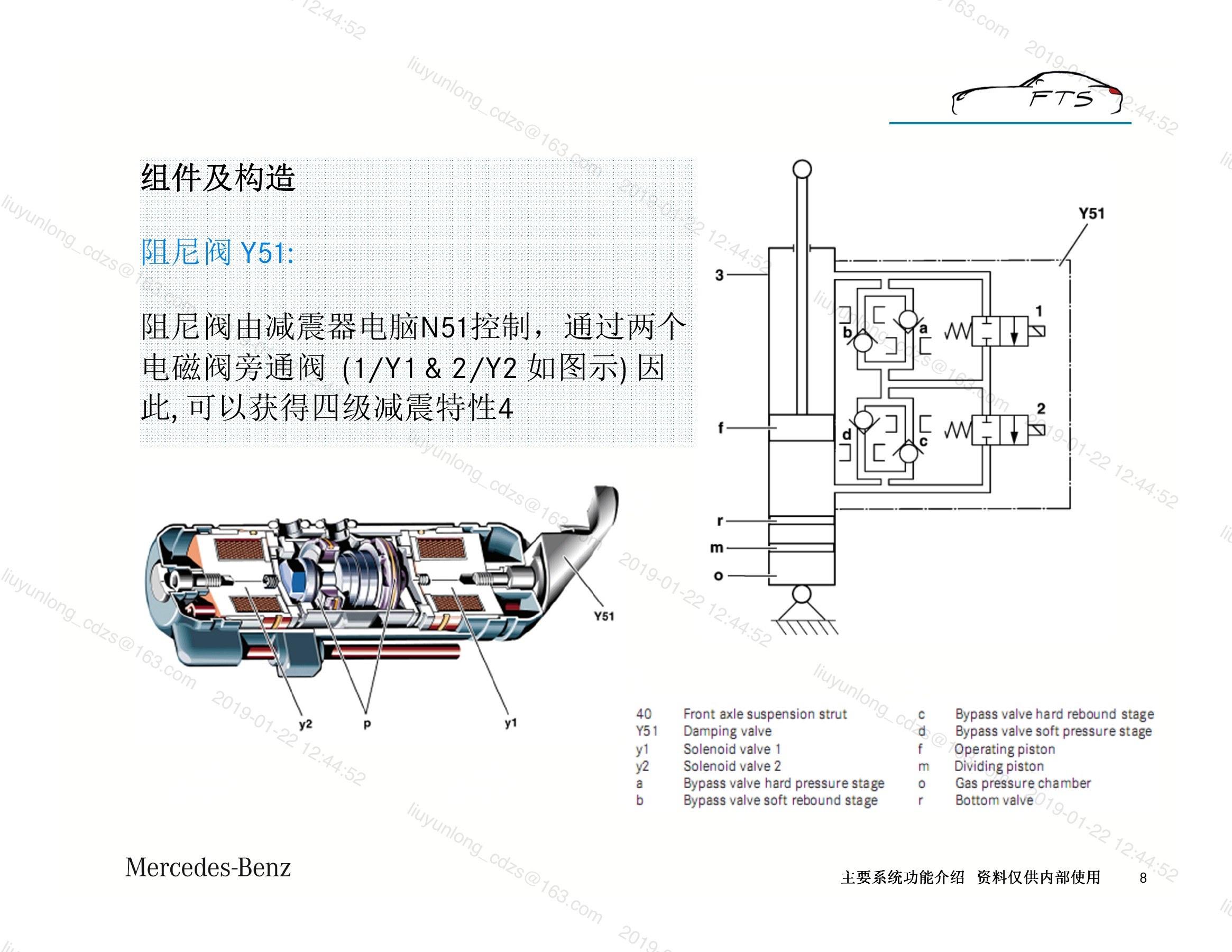

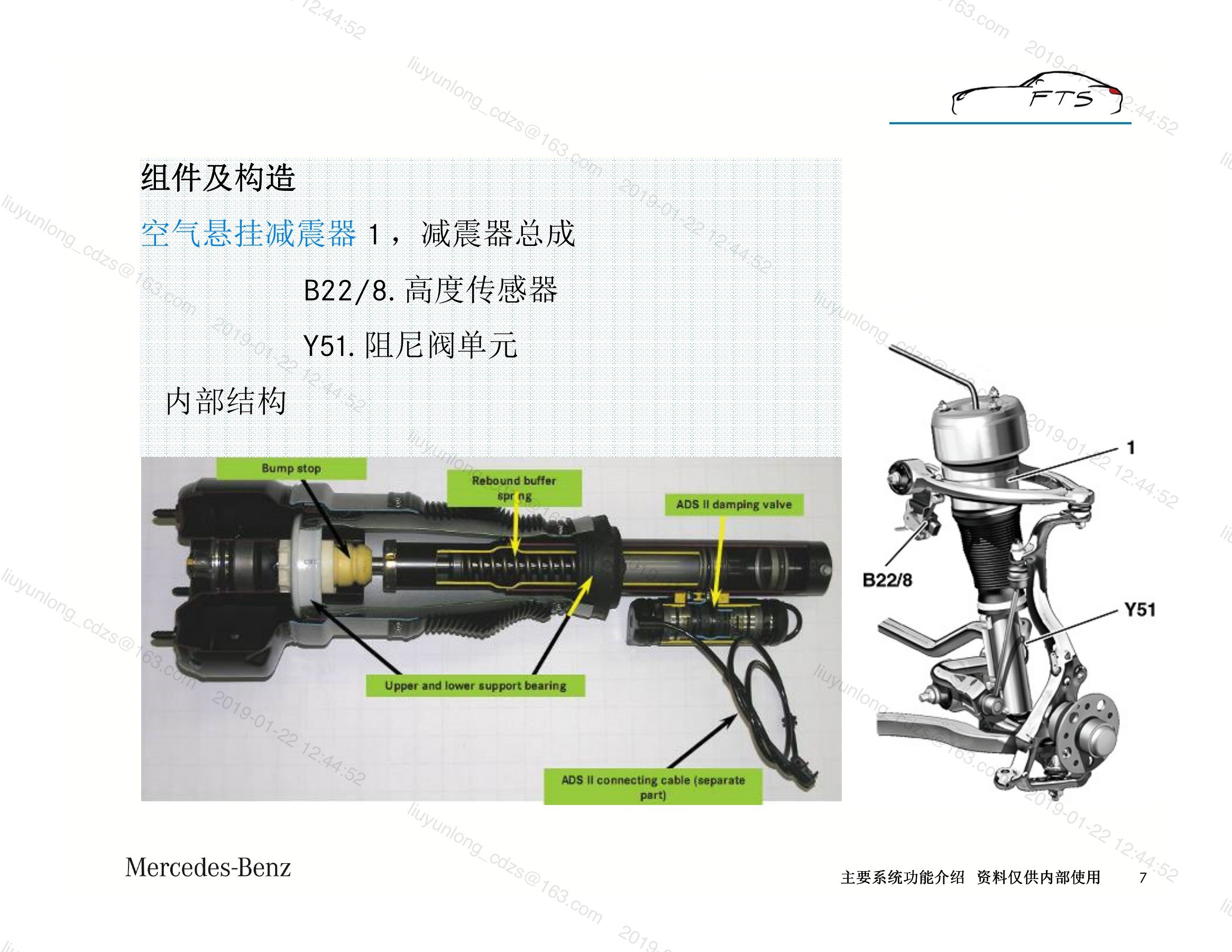

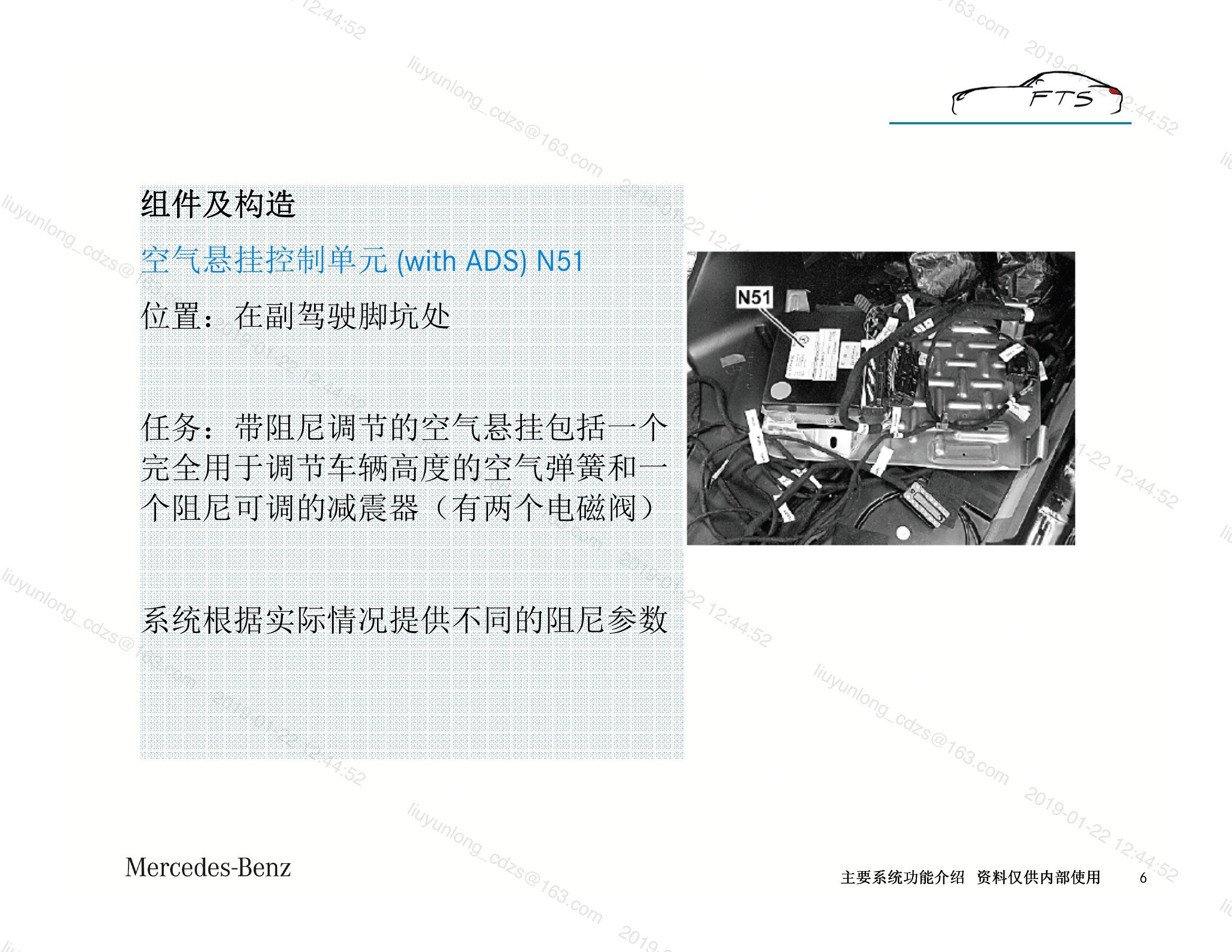

二、空气弹簧支柱、ADS阻尼阀与控制单元

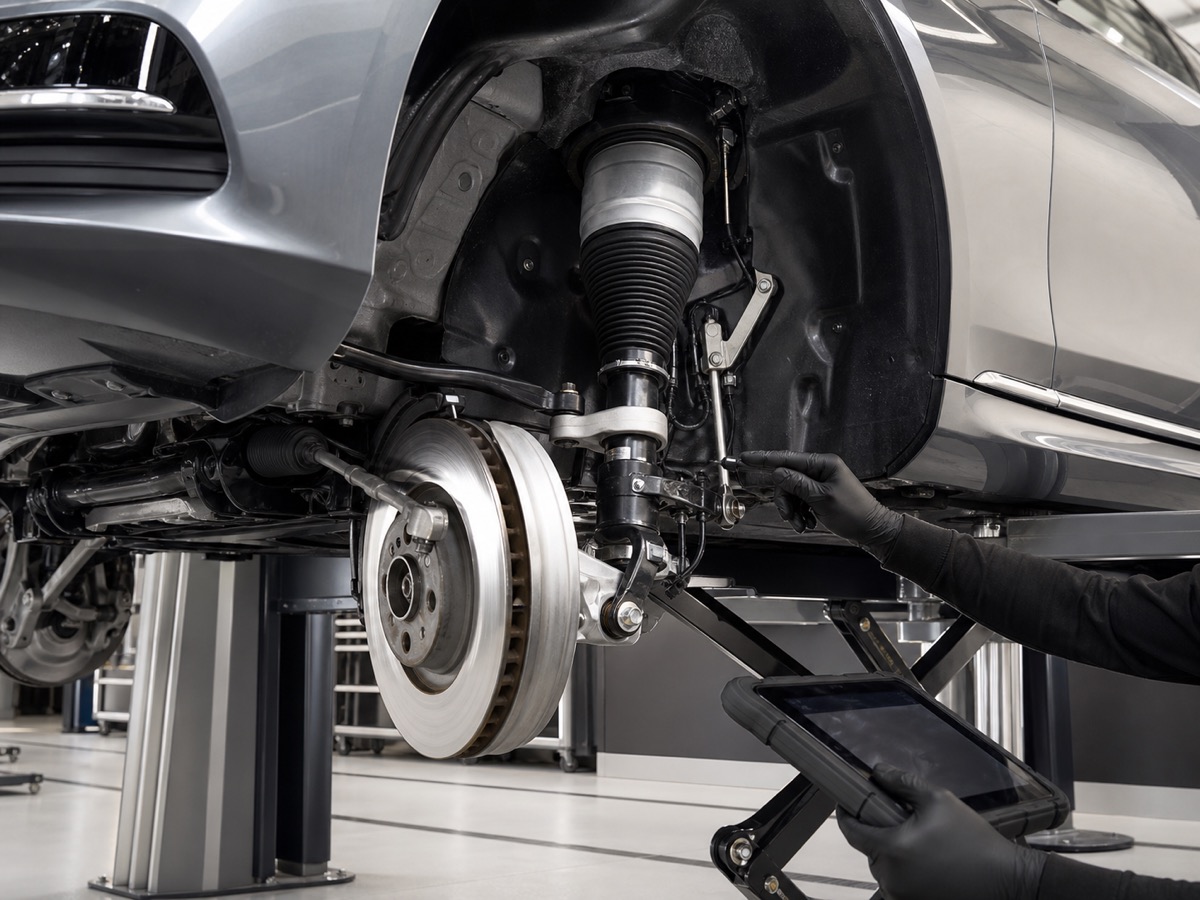

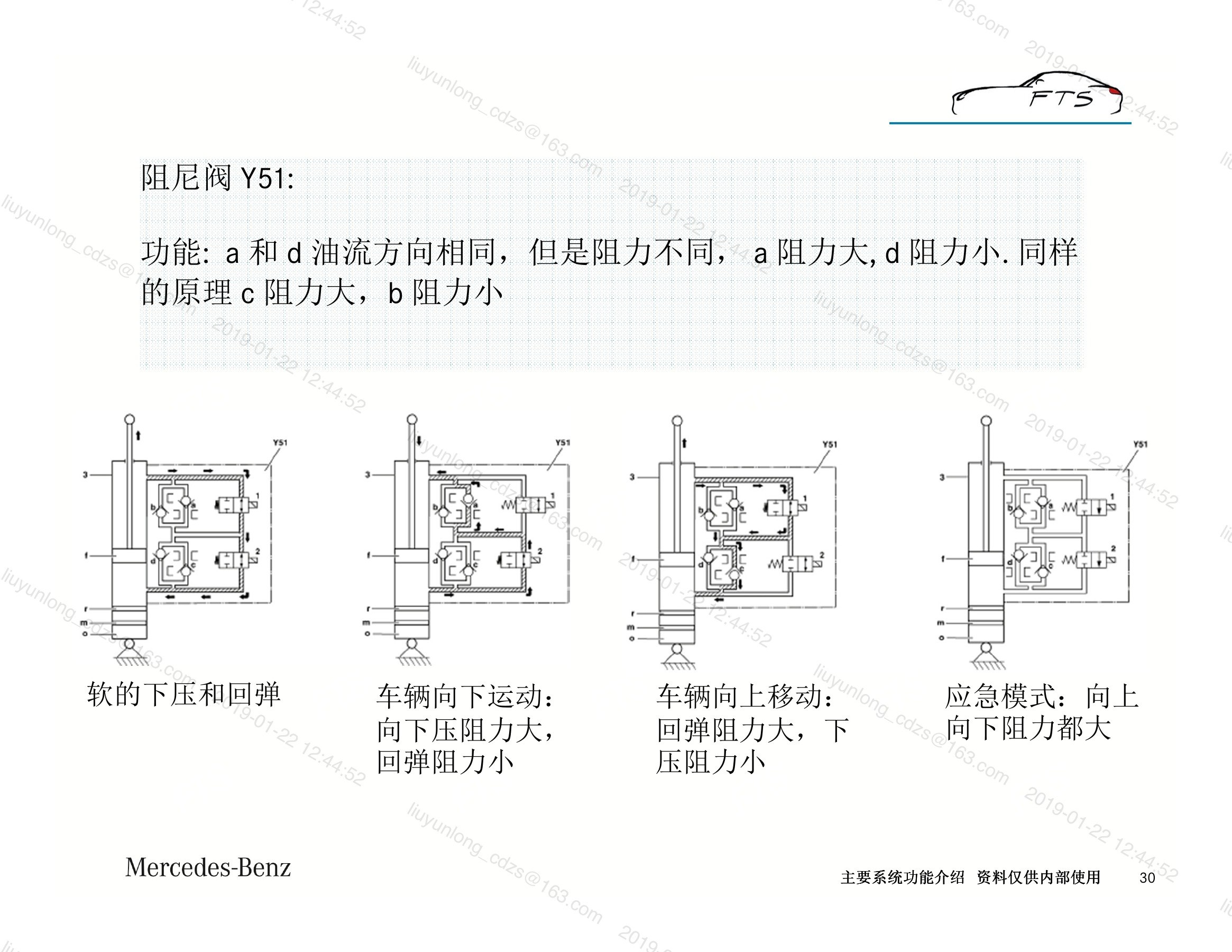

前后空气弹簧支柱承担弹性元件和减振器功能，N51根据高度、车身加速度和驾驶状态控制阻尼阀。剖面图展示电磁阀切换不同旁通通道，形成多级压缩与回弹阻尼。检查异响或阻尼报码时，应分别核对机械减振器、阀线圈、线束和控制指令。

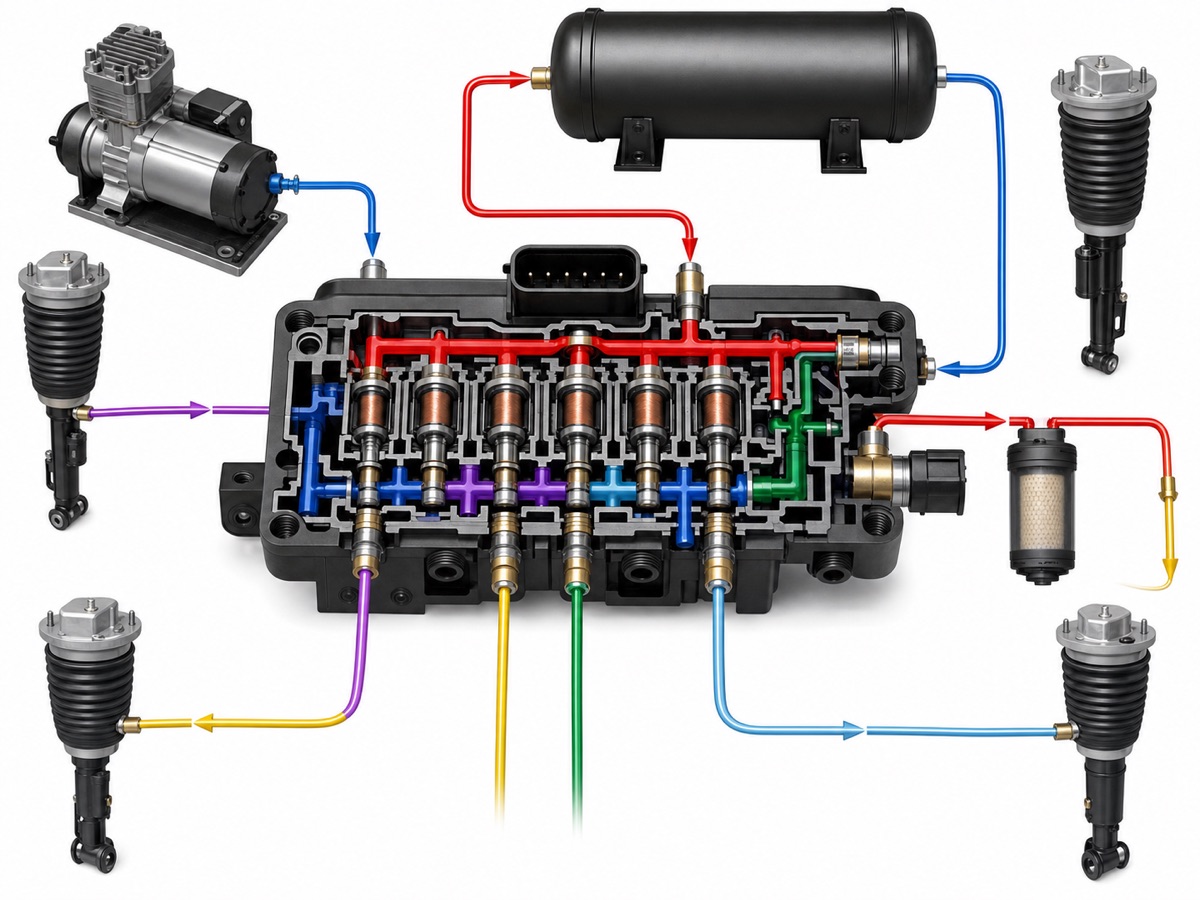

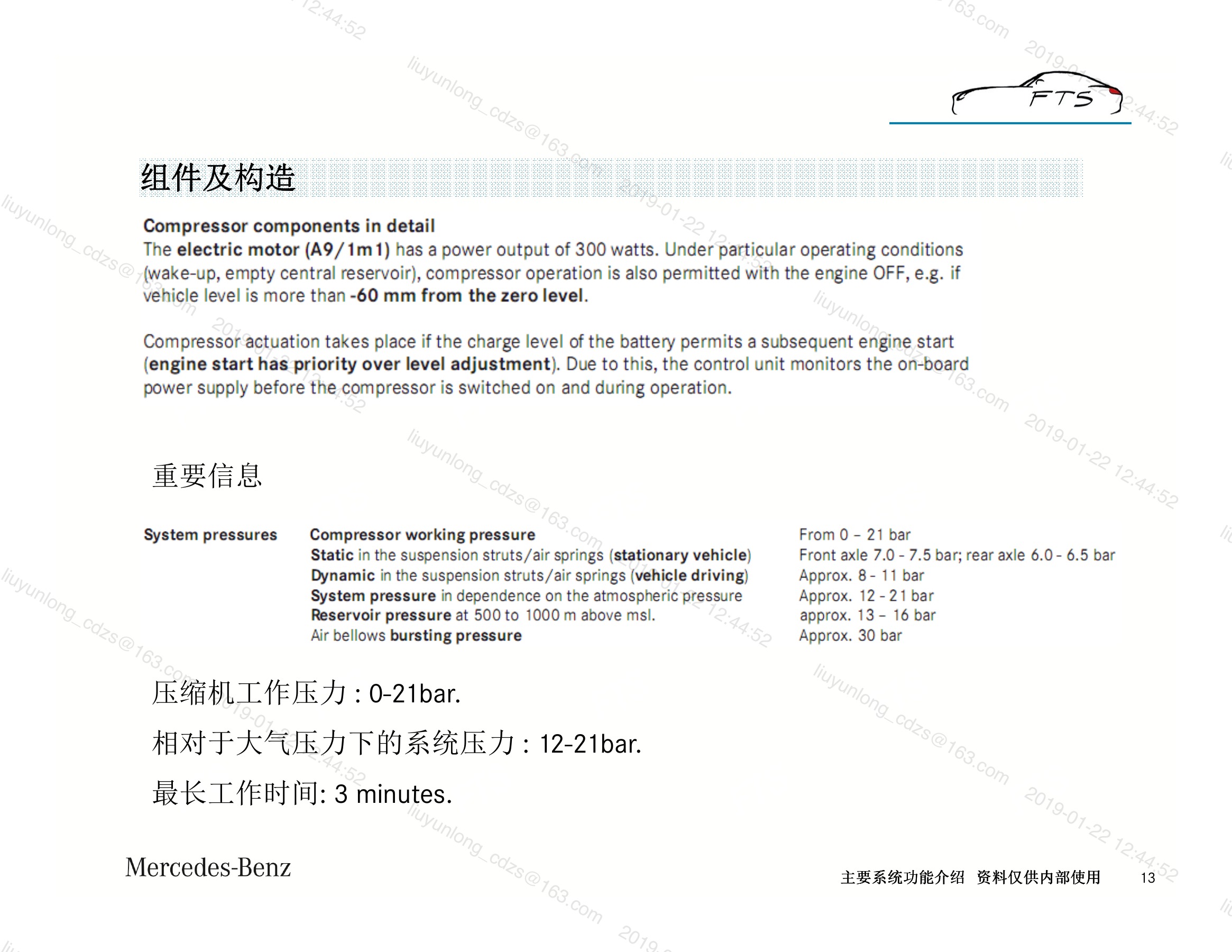

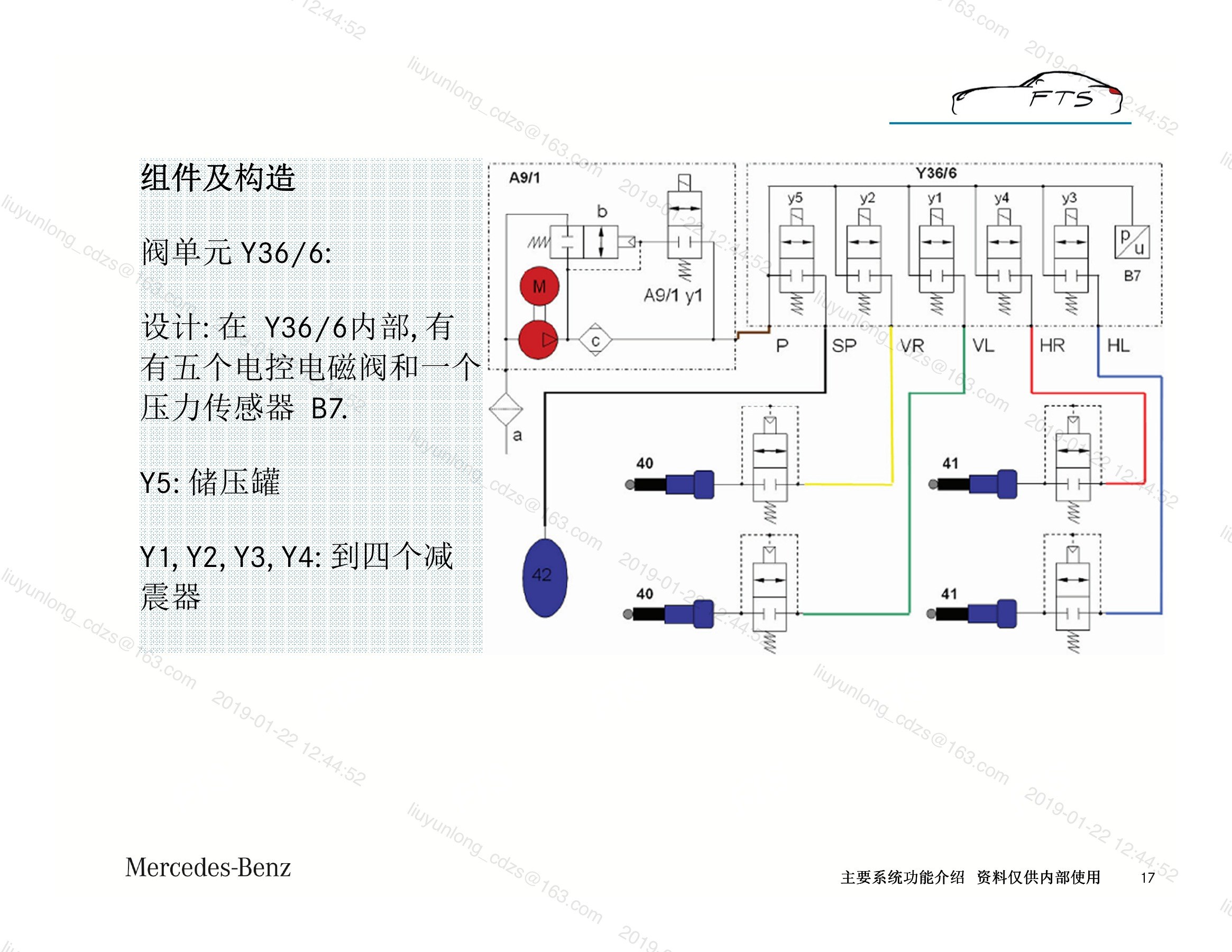

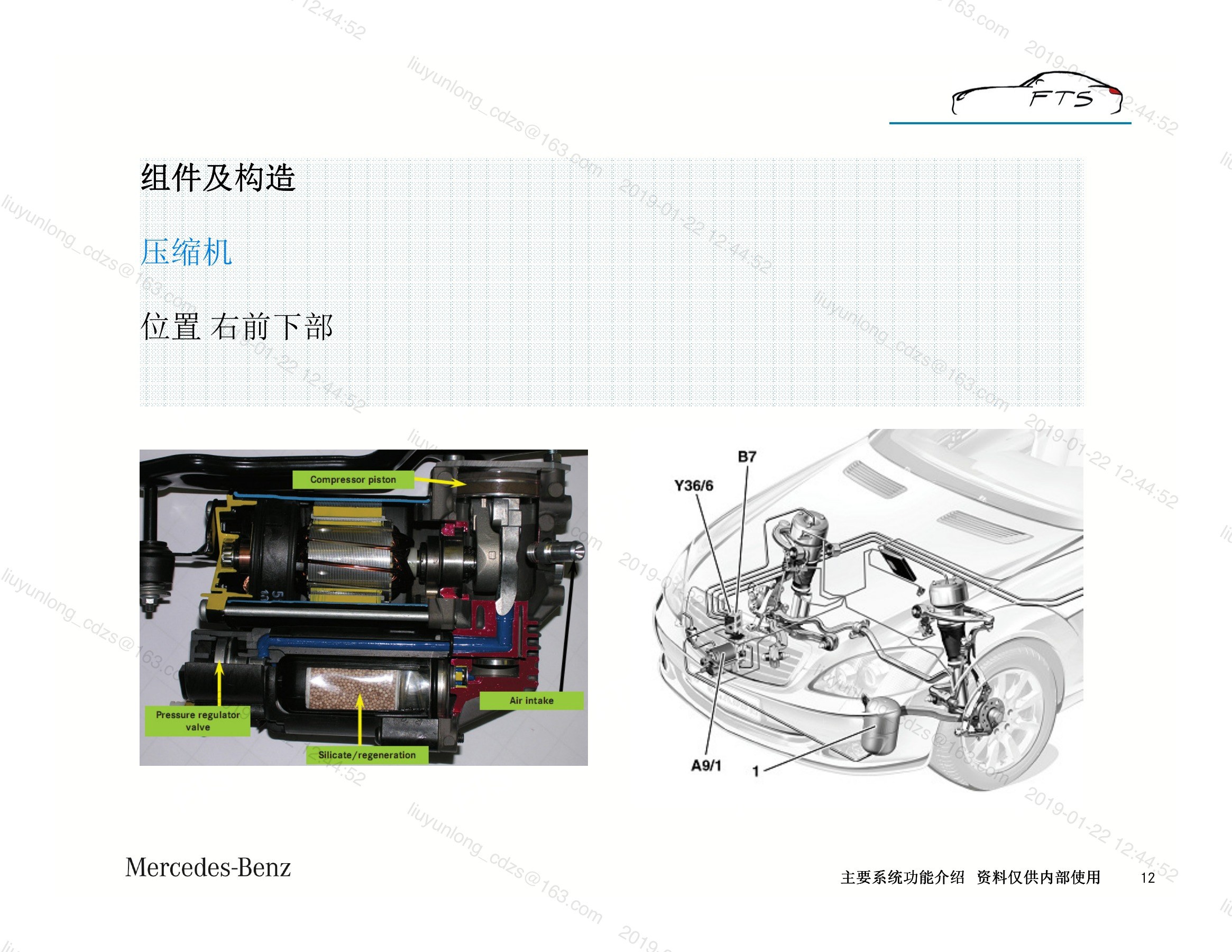

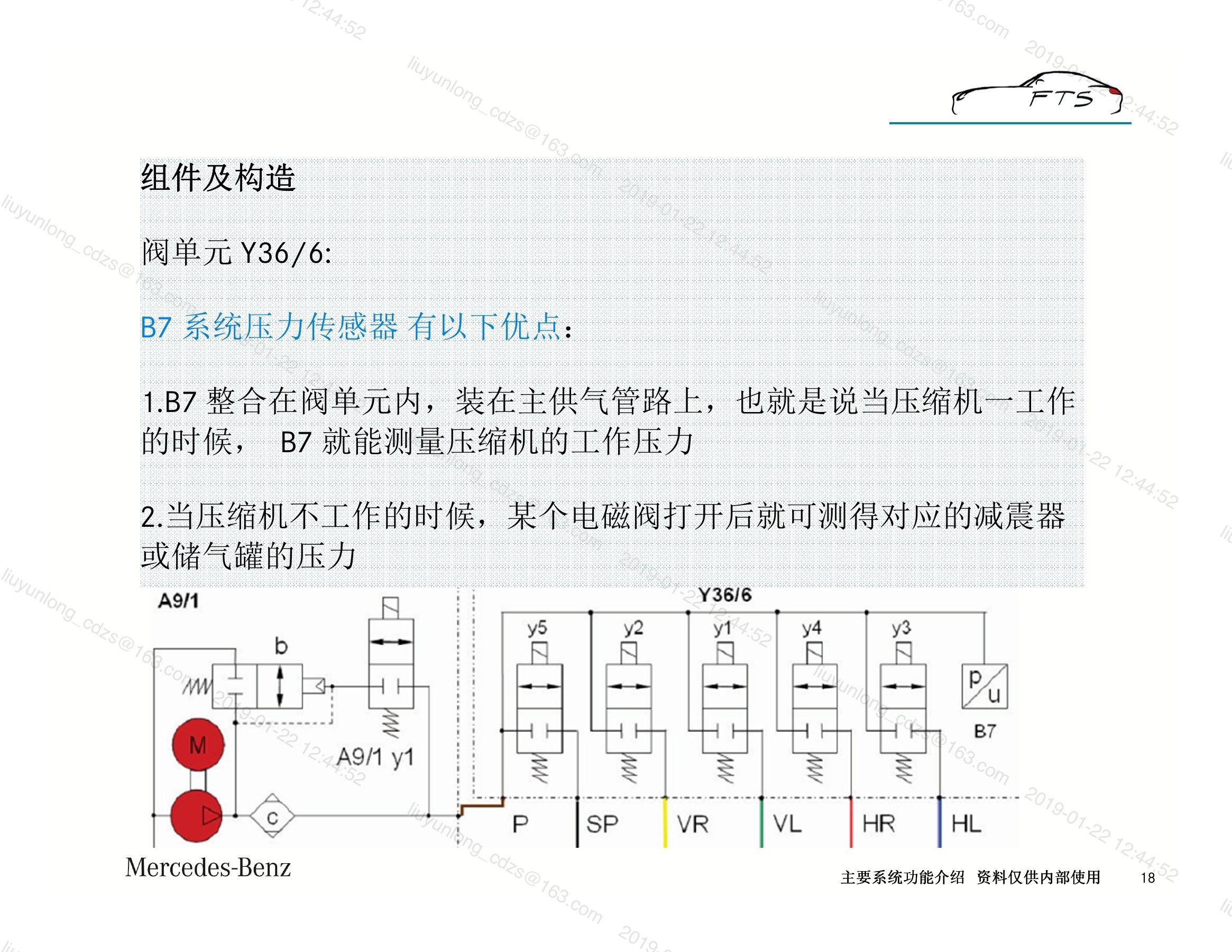

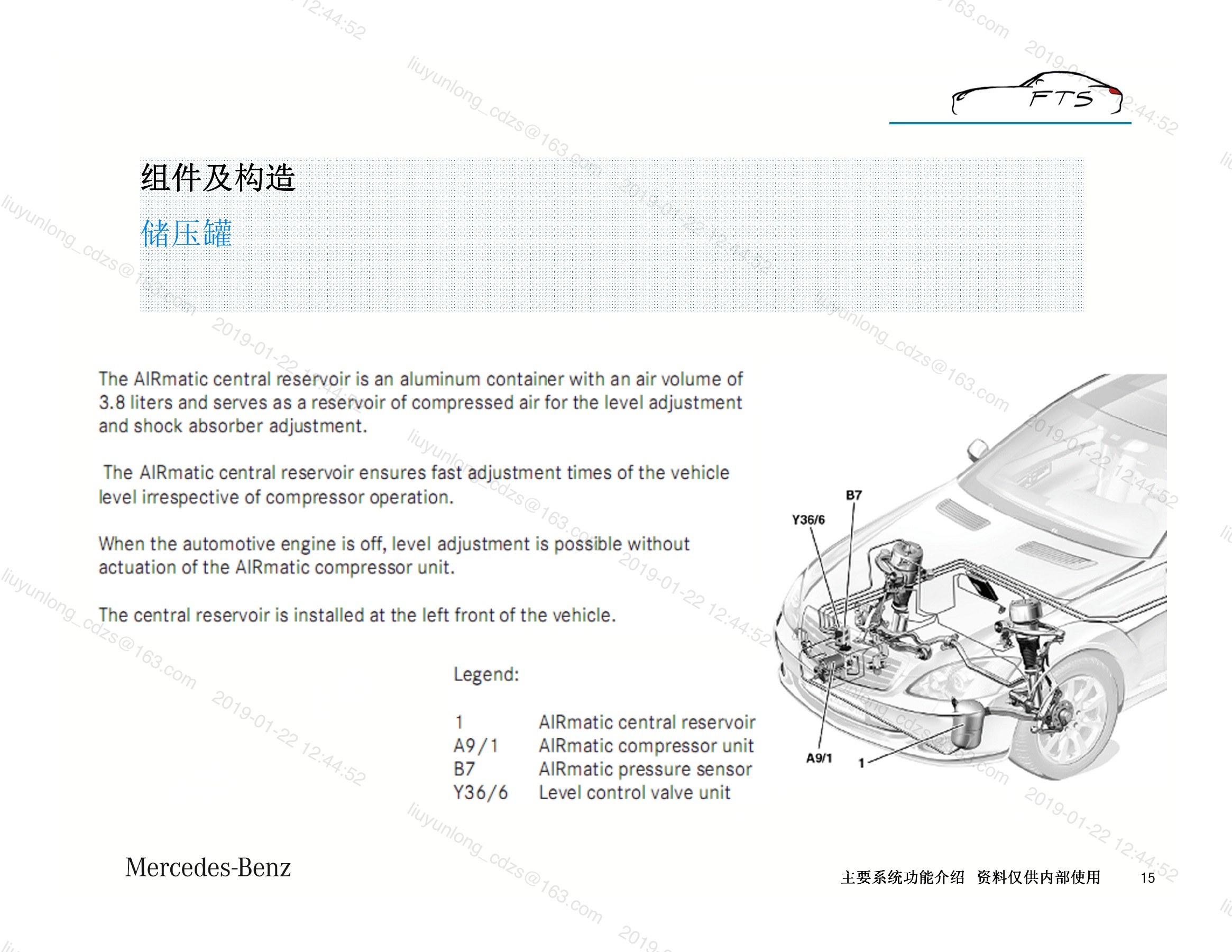

三、压缩机、储气罐、阀单元与气路结构

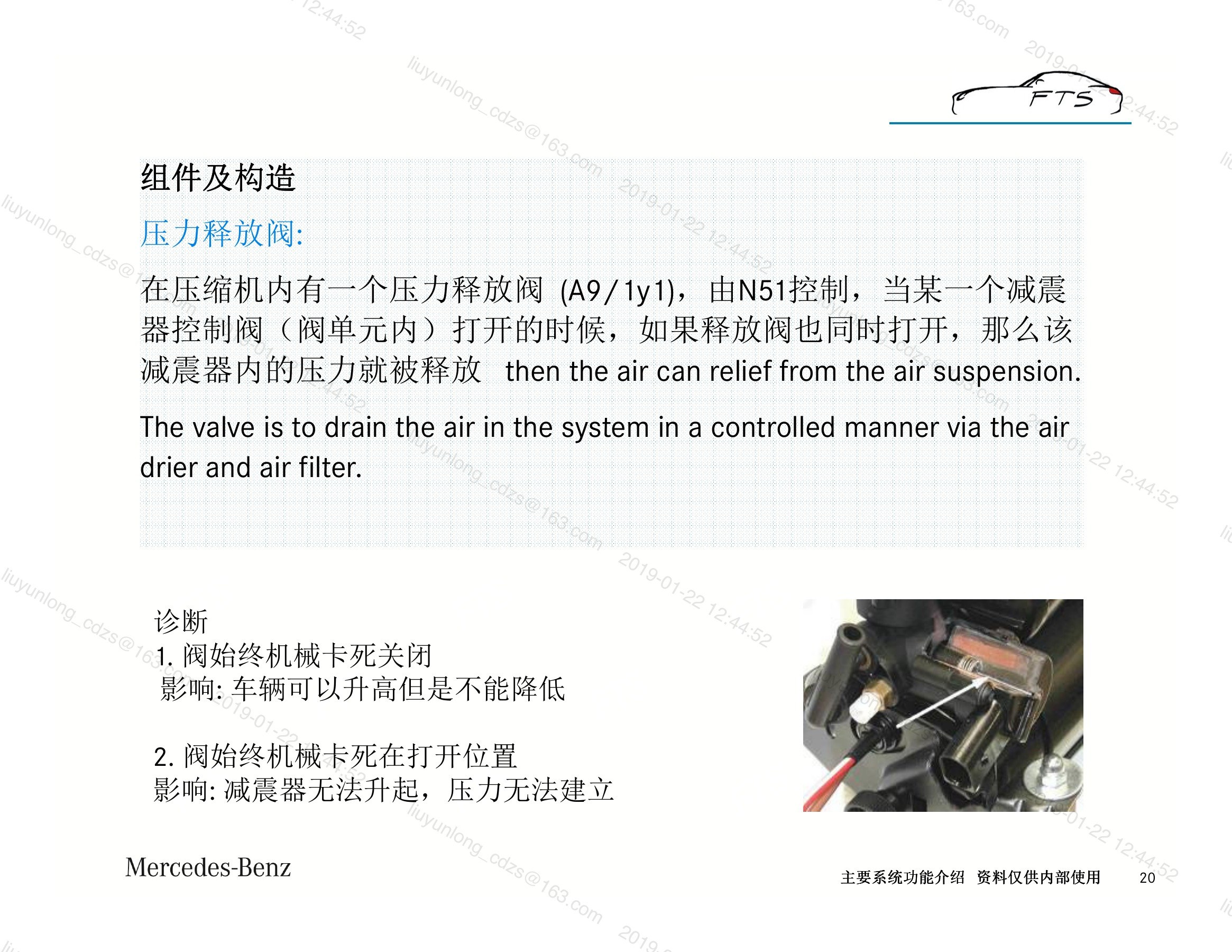

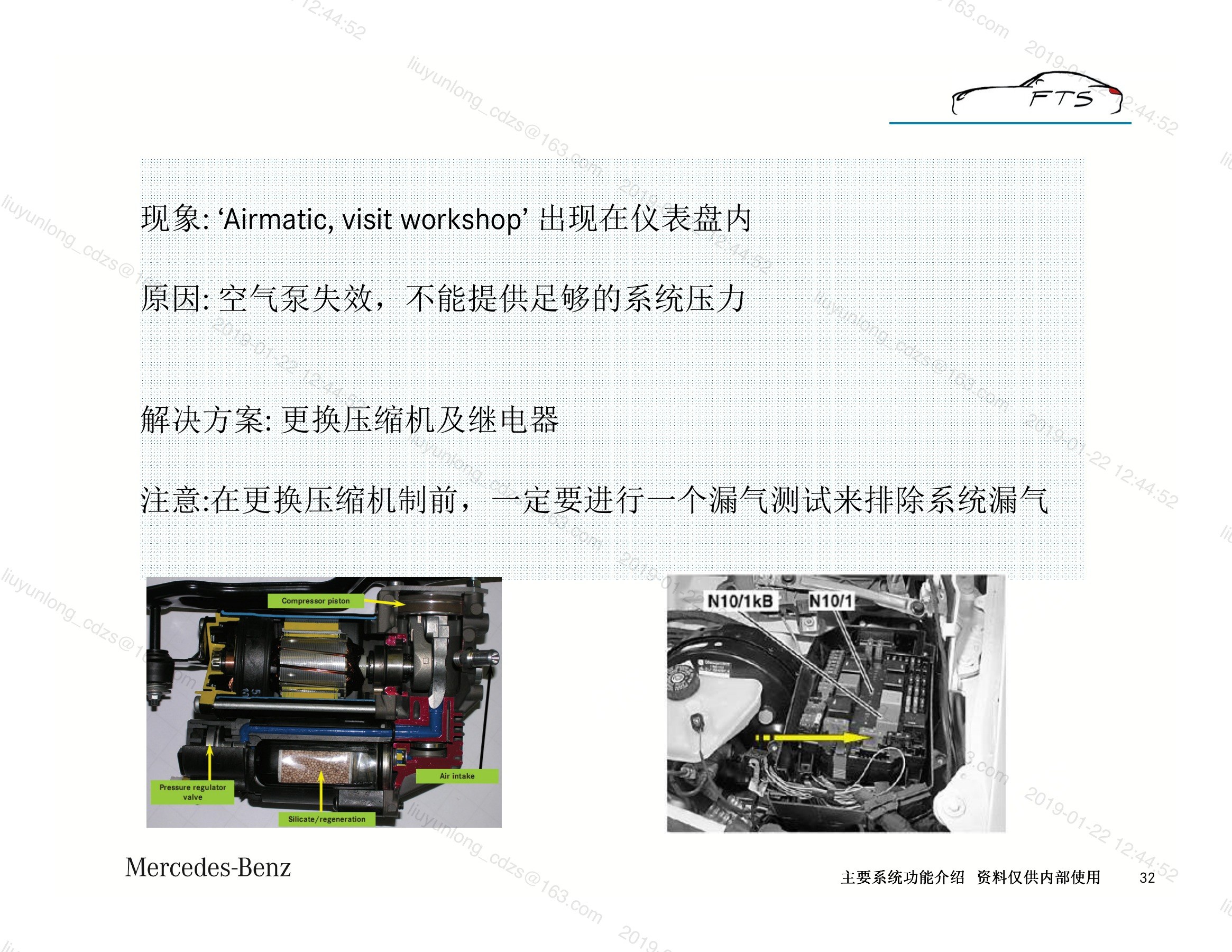

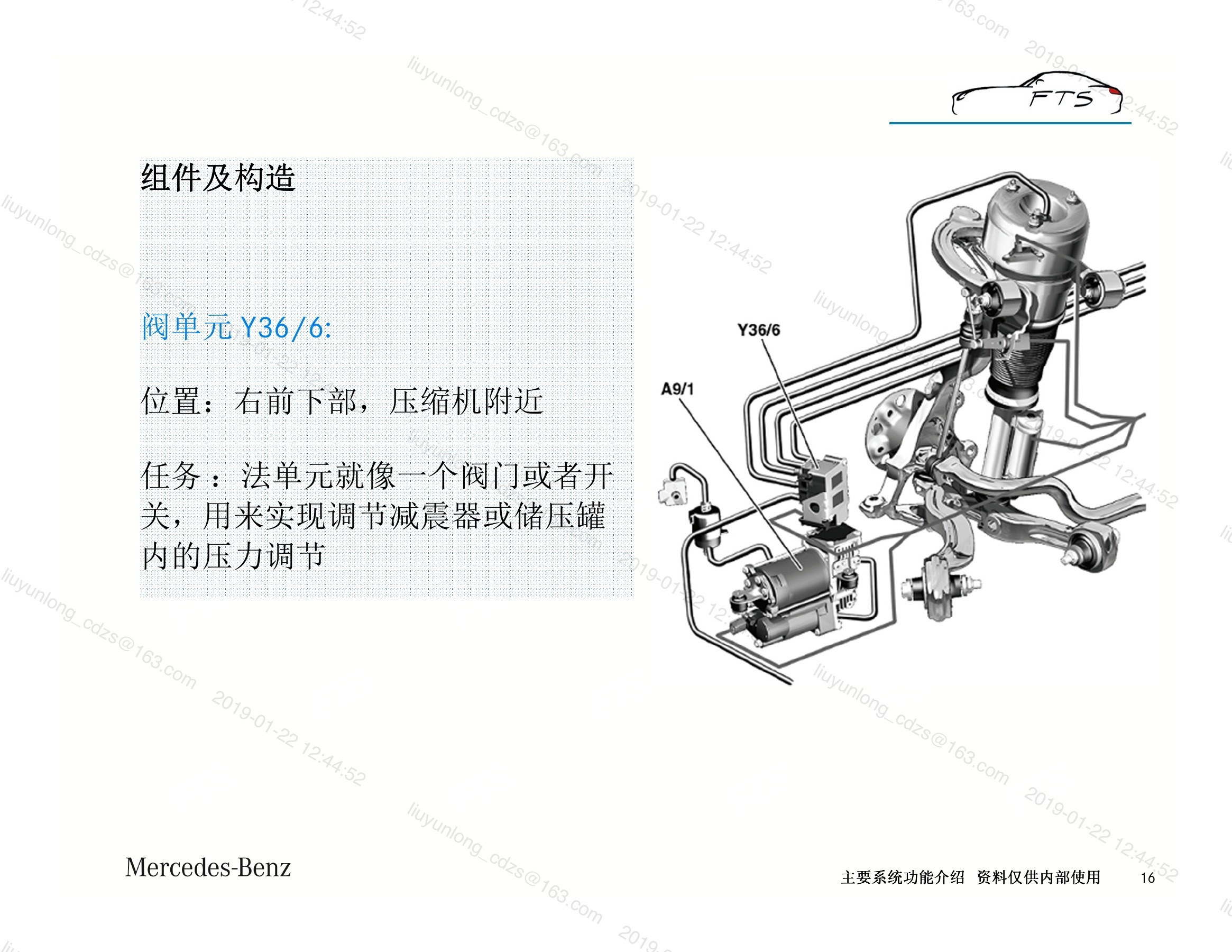

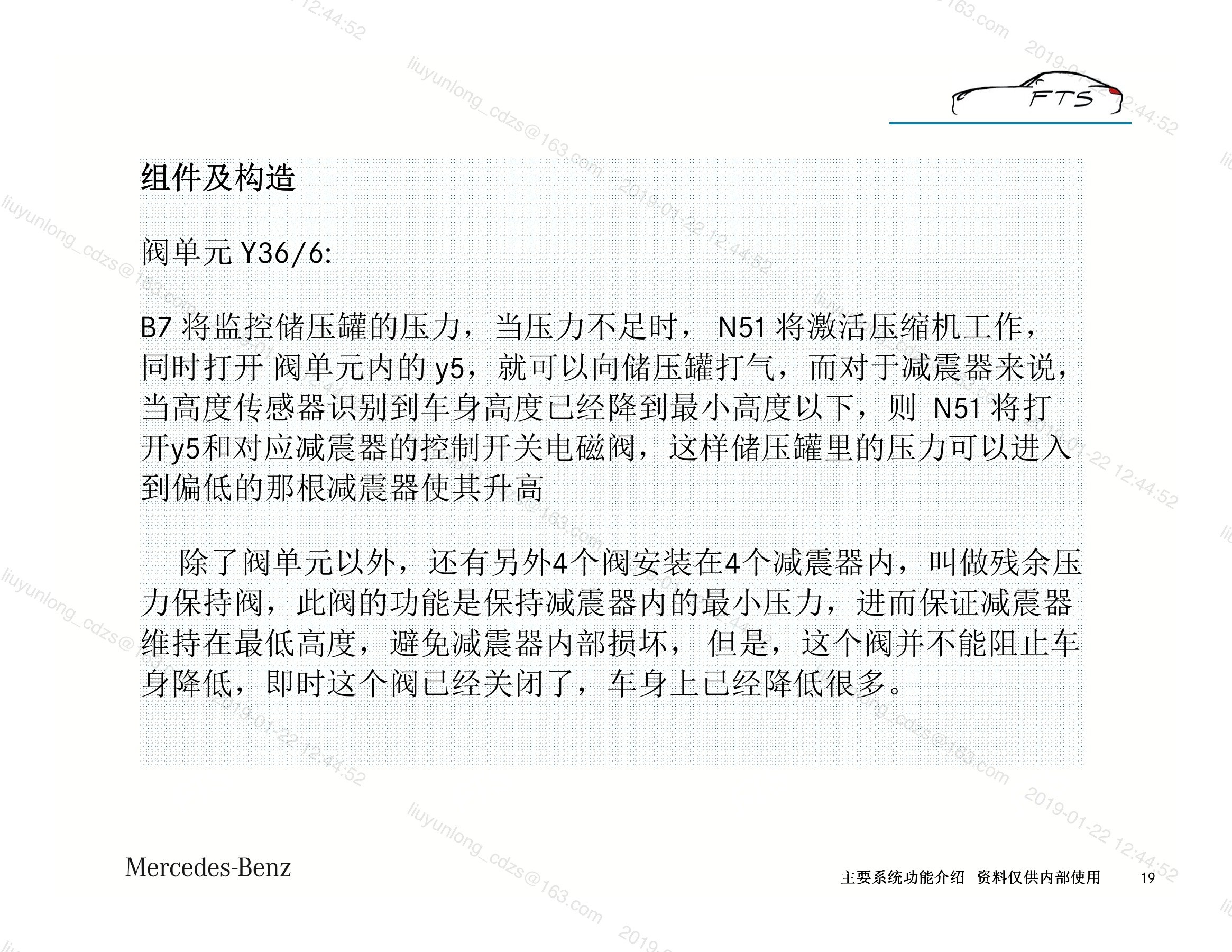

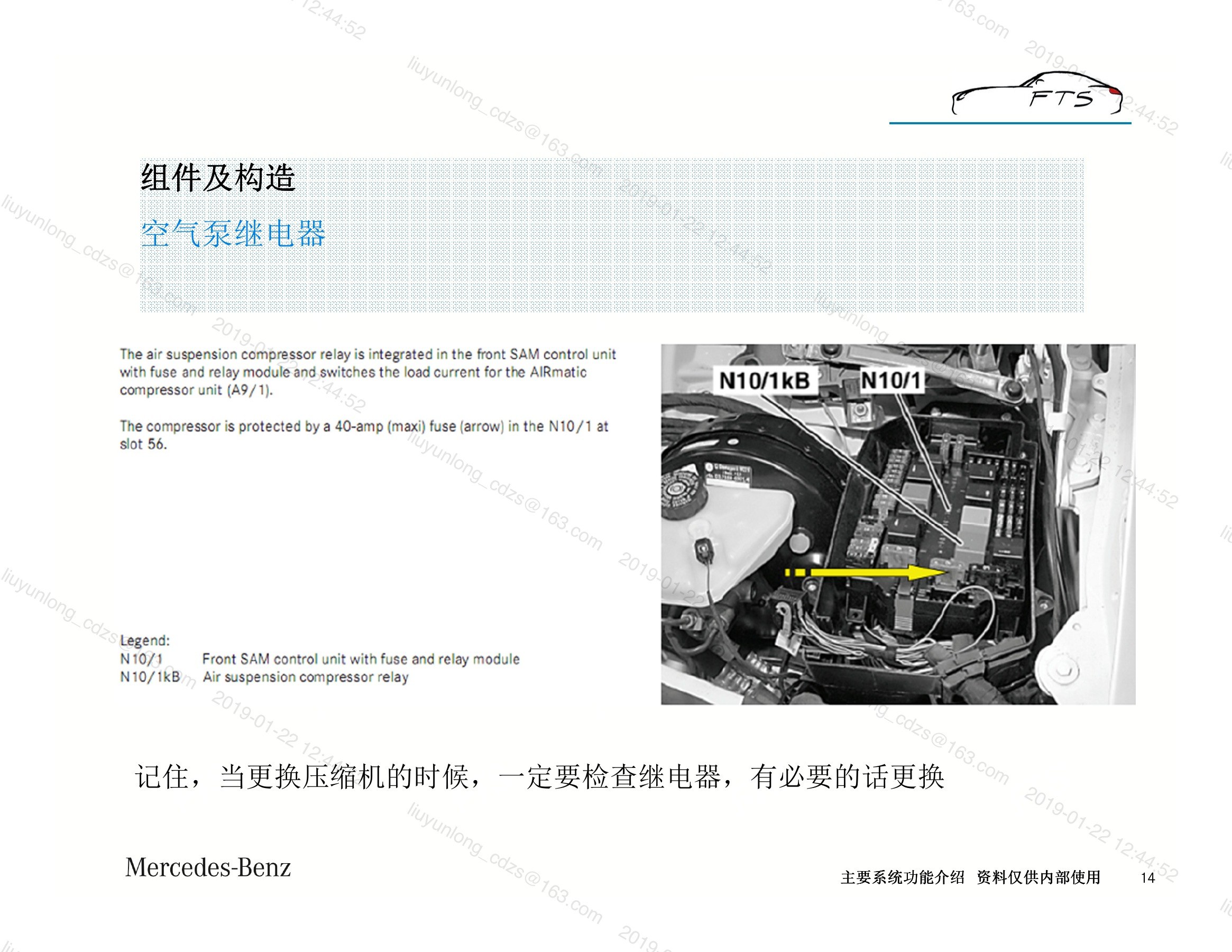

压缩机组件包括电机、干燥器、卸压和温度保护，阀单元内部电磁阀把压力分配到四个支柱及储气罐。系统还通过继电器、保险和压力传感器监控供气。出现升降缓慢或不能升高时，依次检查供电、压缩机温度、系统压力、阀指令和管路泄漏，不应长时间强制压缩机运行。

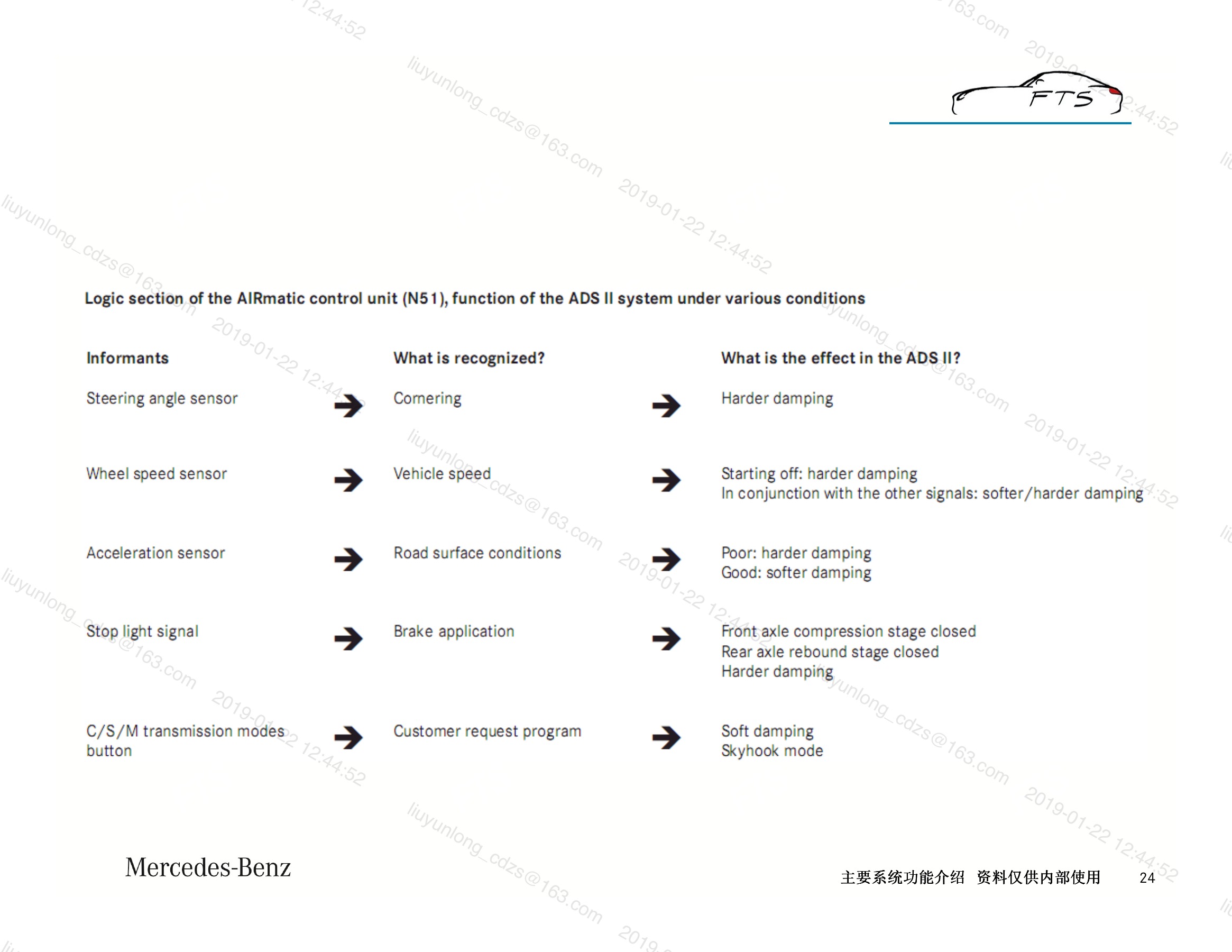

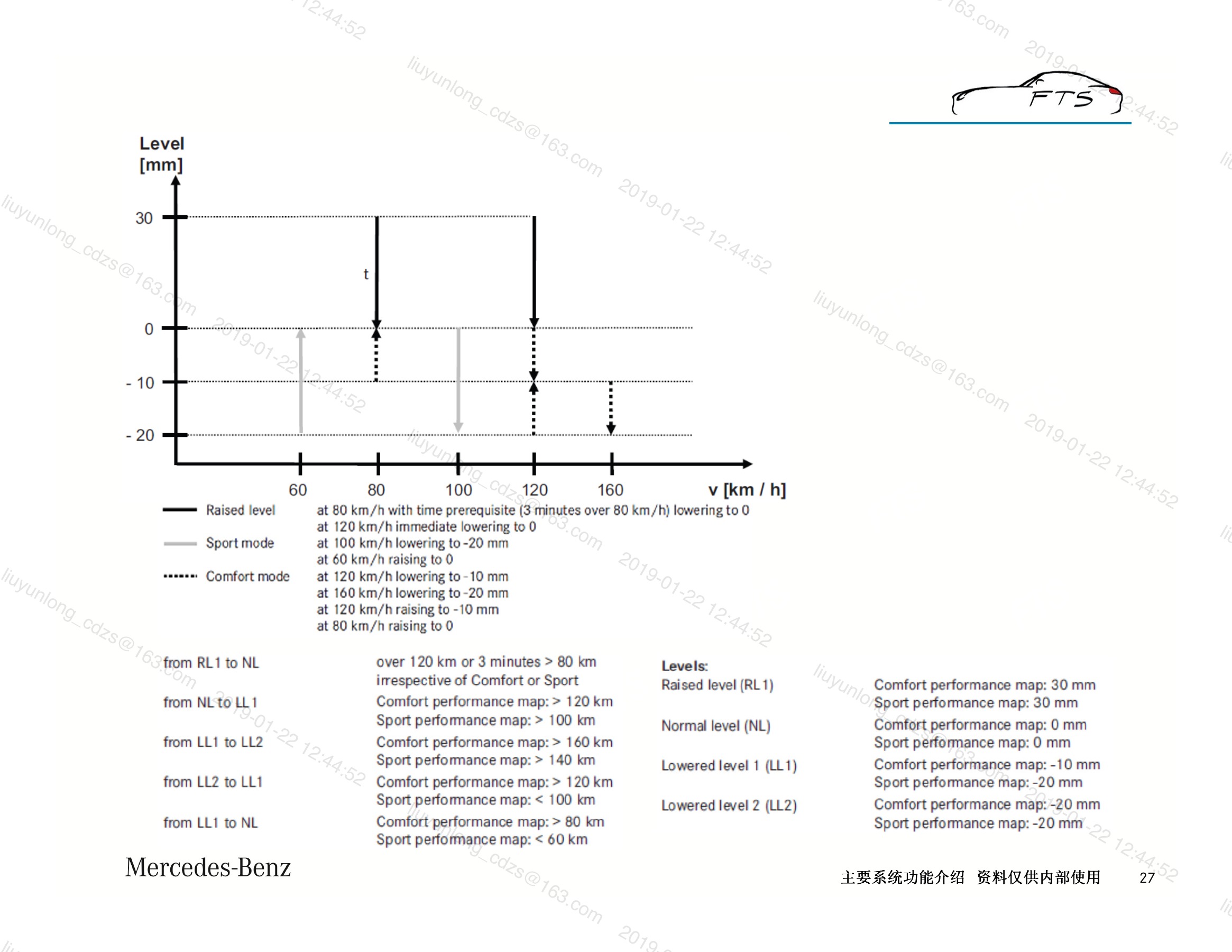

四、系统工作模式、阻尼特性与车身高度调节

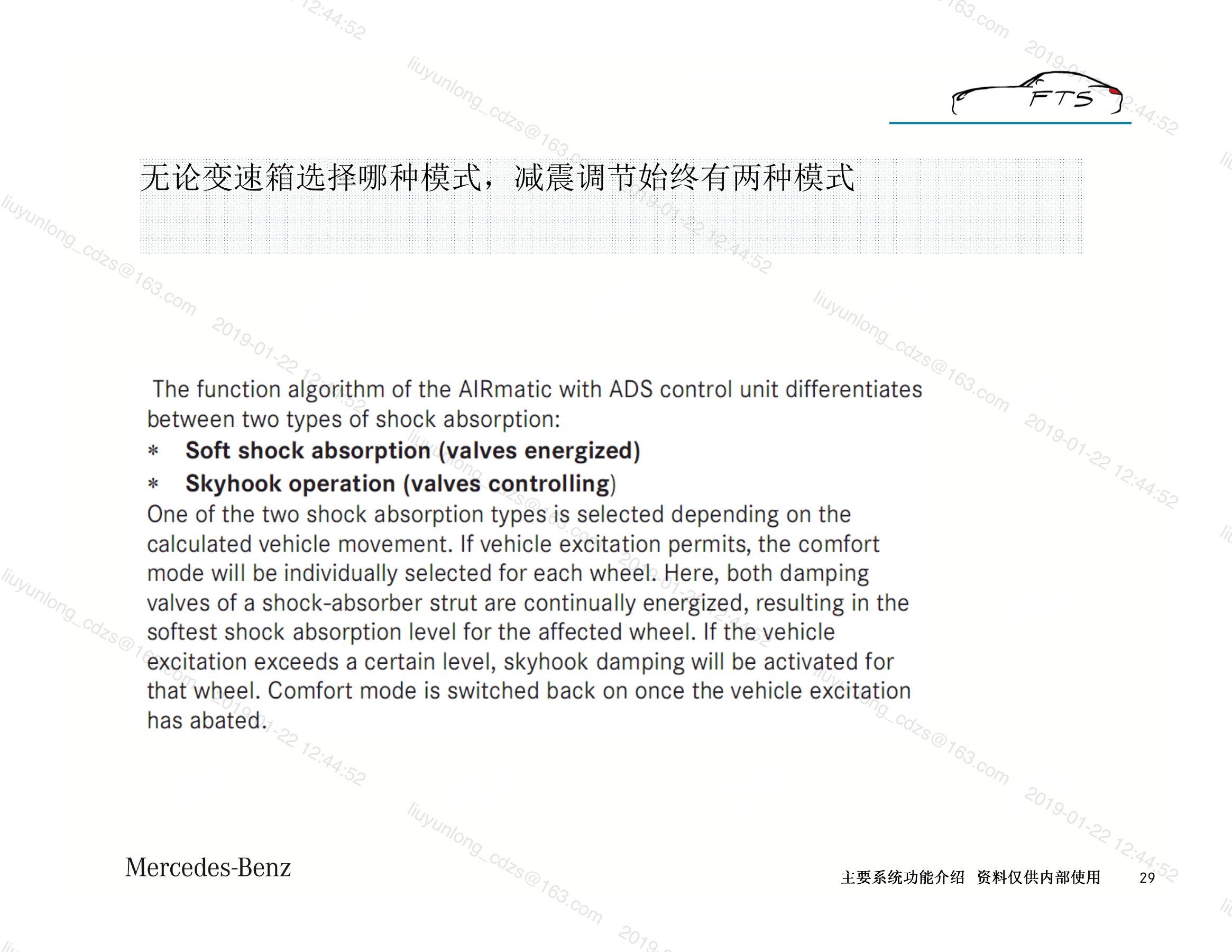

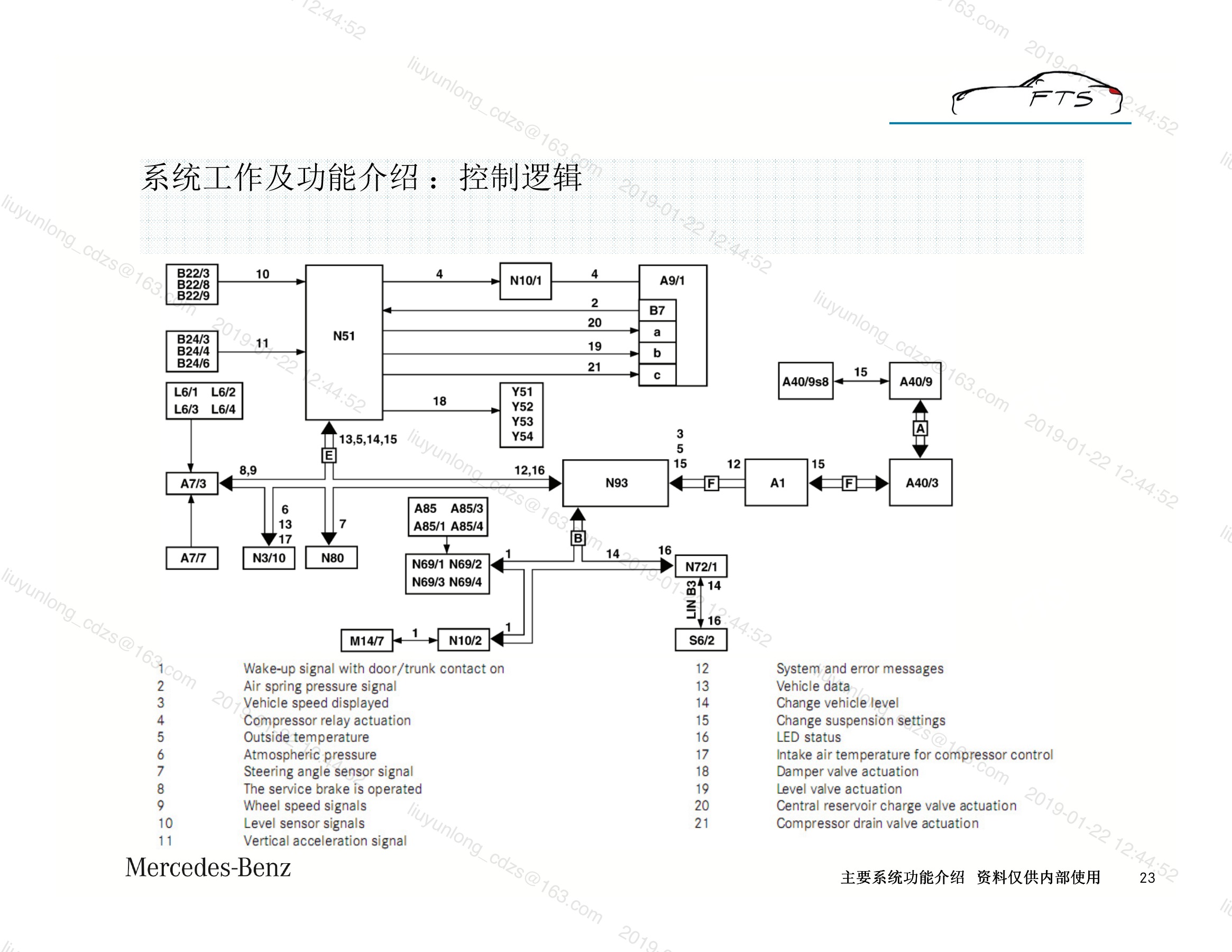

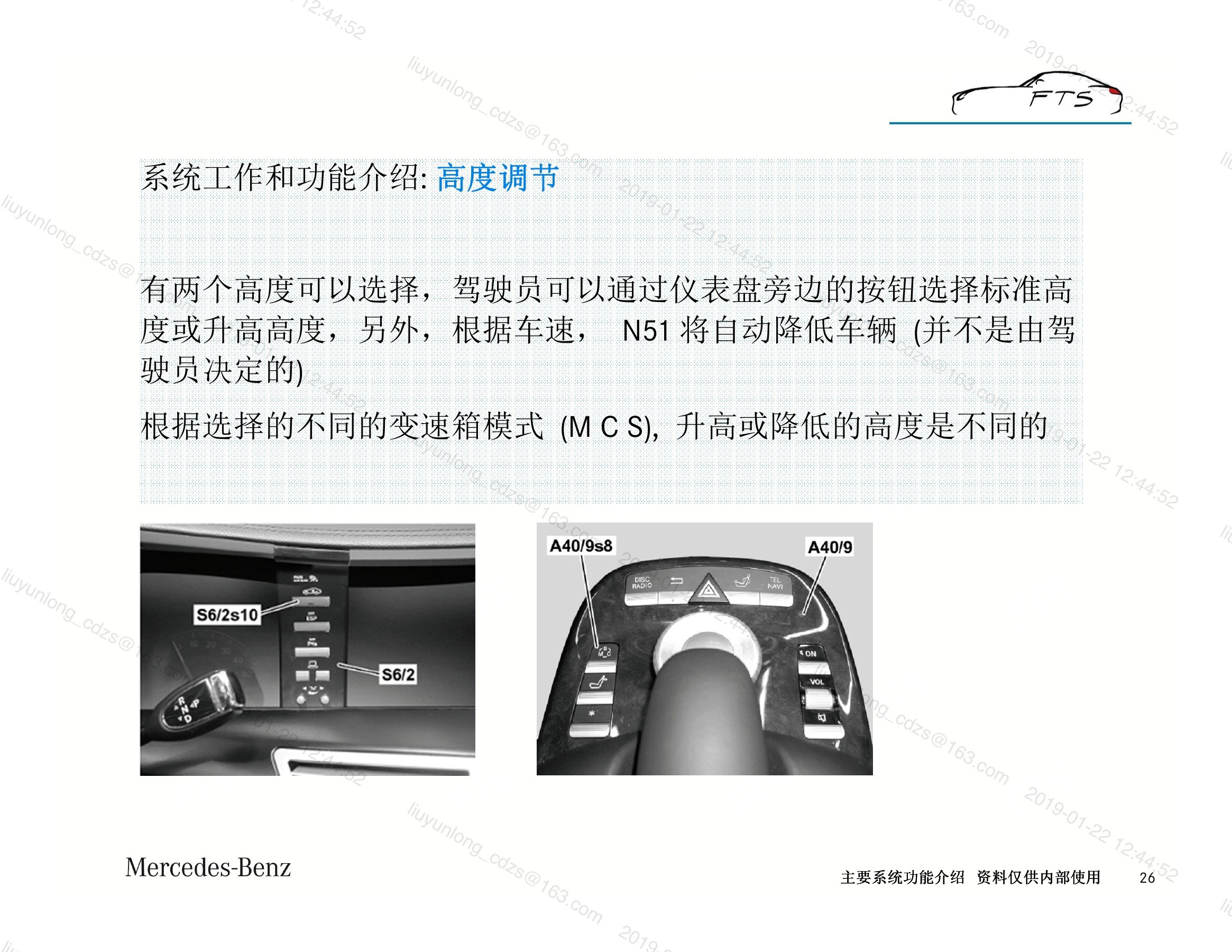

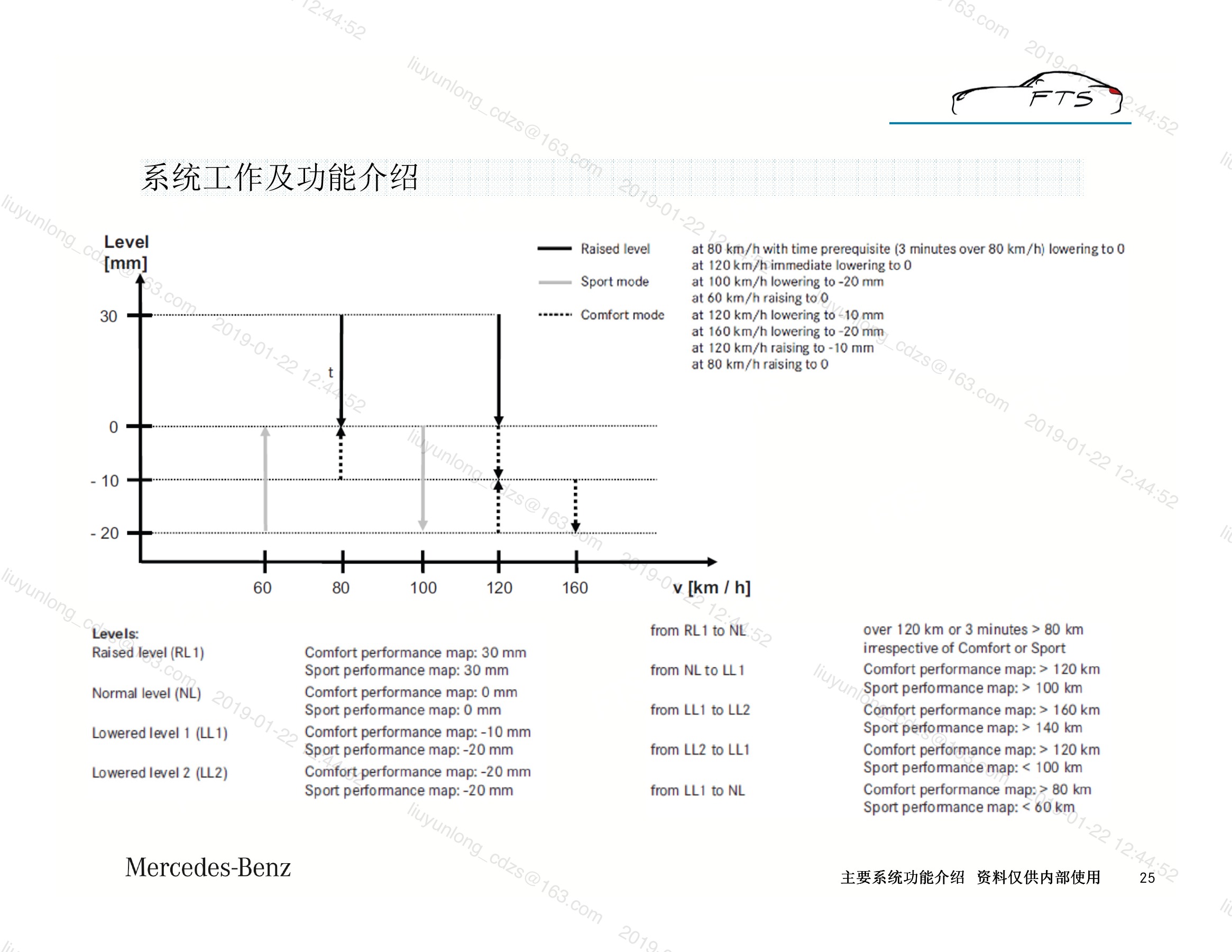

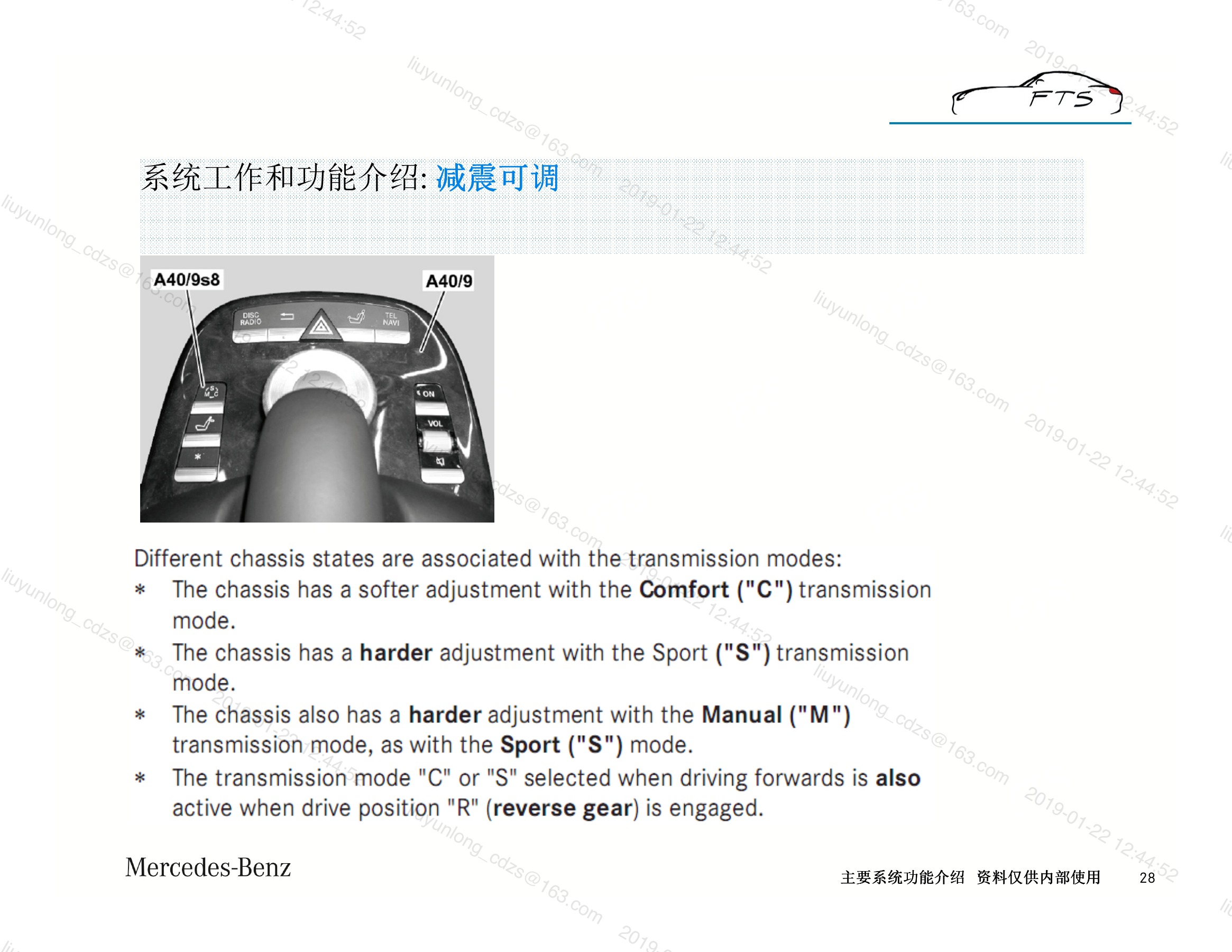

原资料展示前后轴气路、N51输入输出、阻尼特性图以及驾驶员选择的舒适/运动模式和车身升高功能。车辆会按速度和驾驶状态自动改变高度，某些变速箱或驾驶模式下升降策略也不同。维修和标定时必须满足轮胎压力、载荷、地面水平和车辆状态等基本条件。

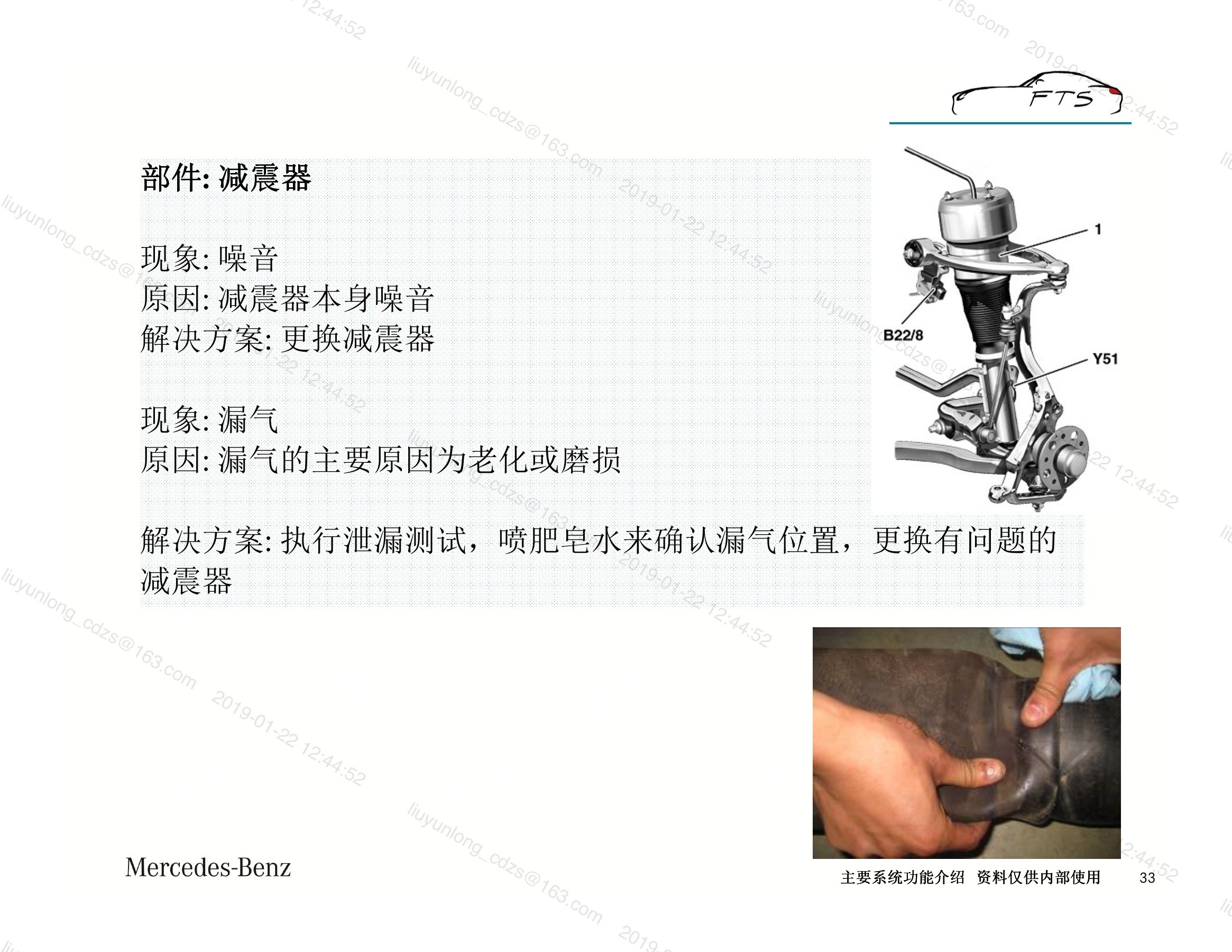

五、噪音、下沉与空气泄漏诊断

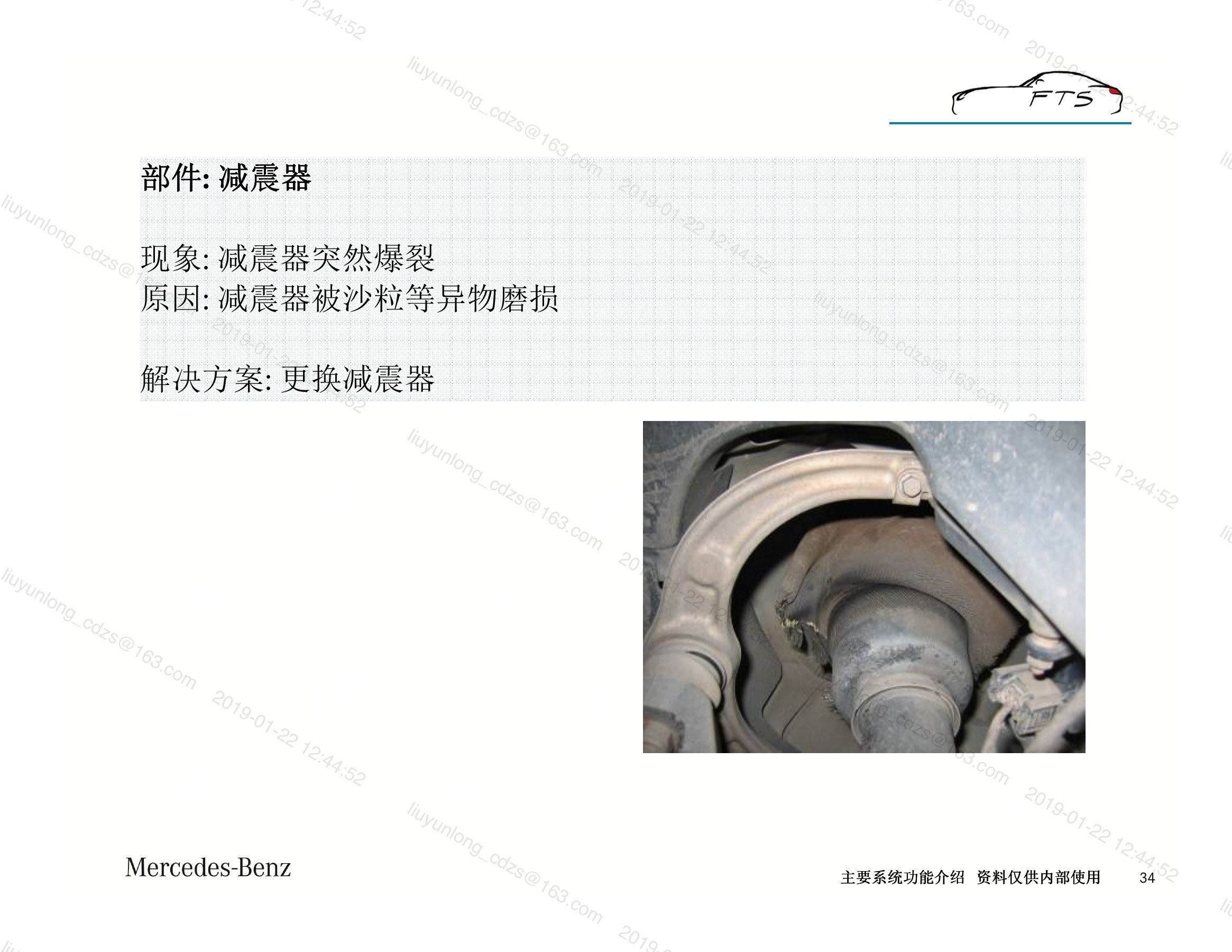

常见投诉包括压缩机噪音、减振器本体噪音和车辆停放后下沉。资料要求先区分机械噪音与空气泄漏，再通过Xentry泄漏测试、压力和高度实际值、肥皂水及分段隔离确认漏点。空气弹簧橡胶老化、管接头、阀单元和储气系统都可能造成压力损失。

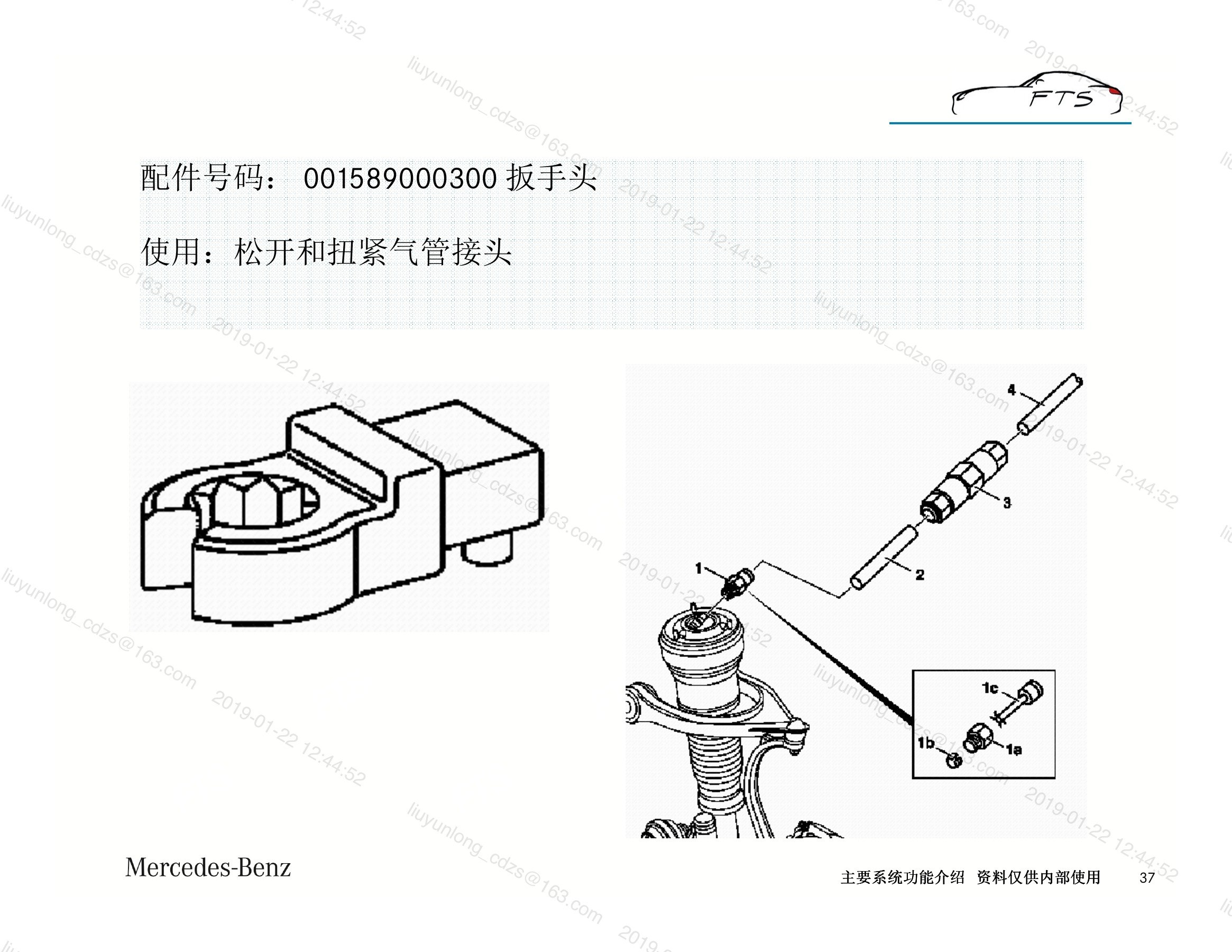

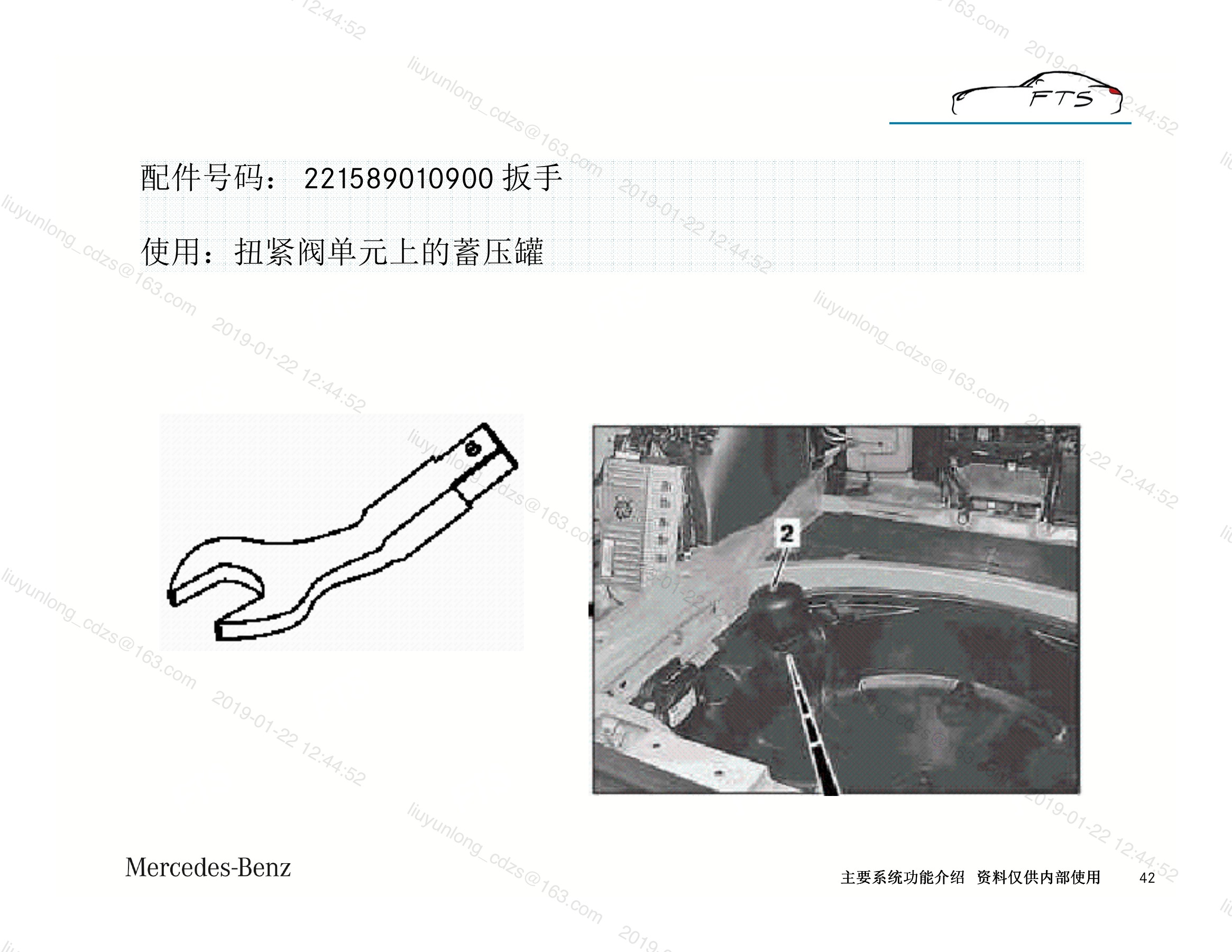

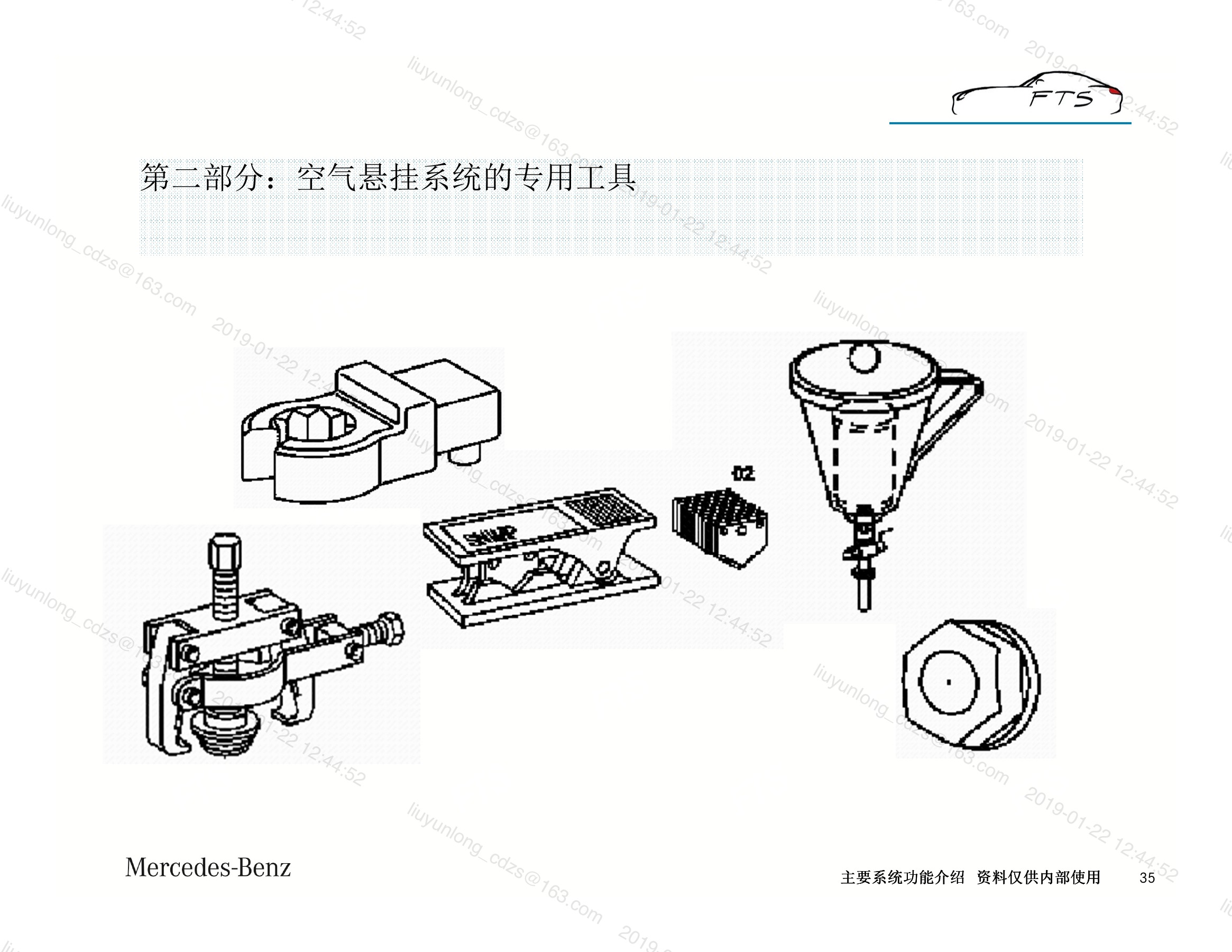

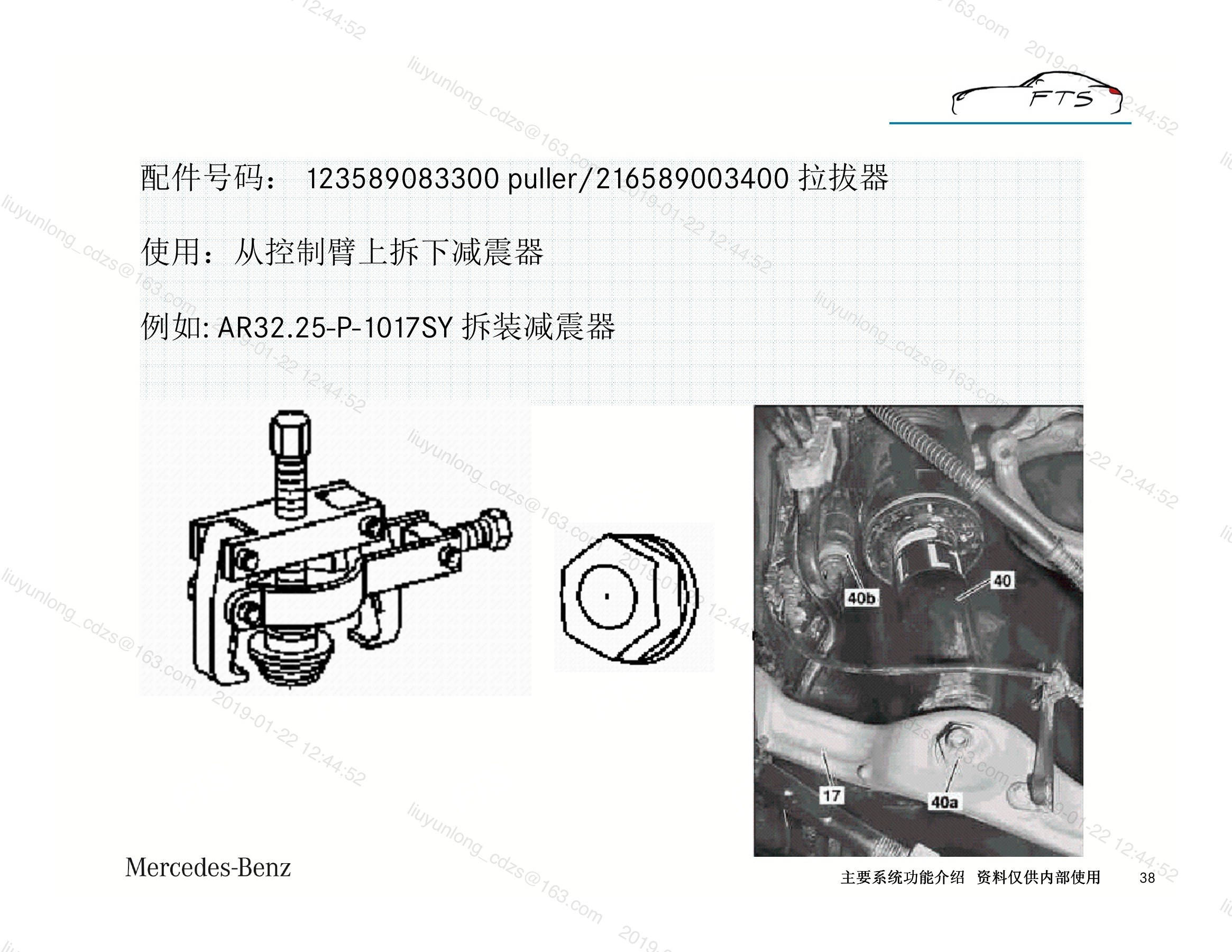

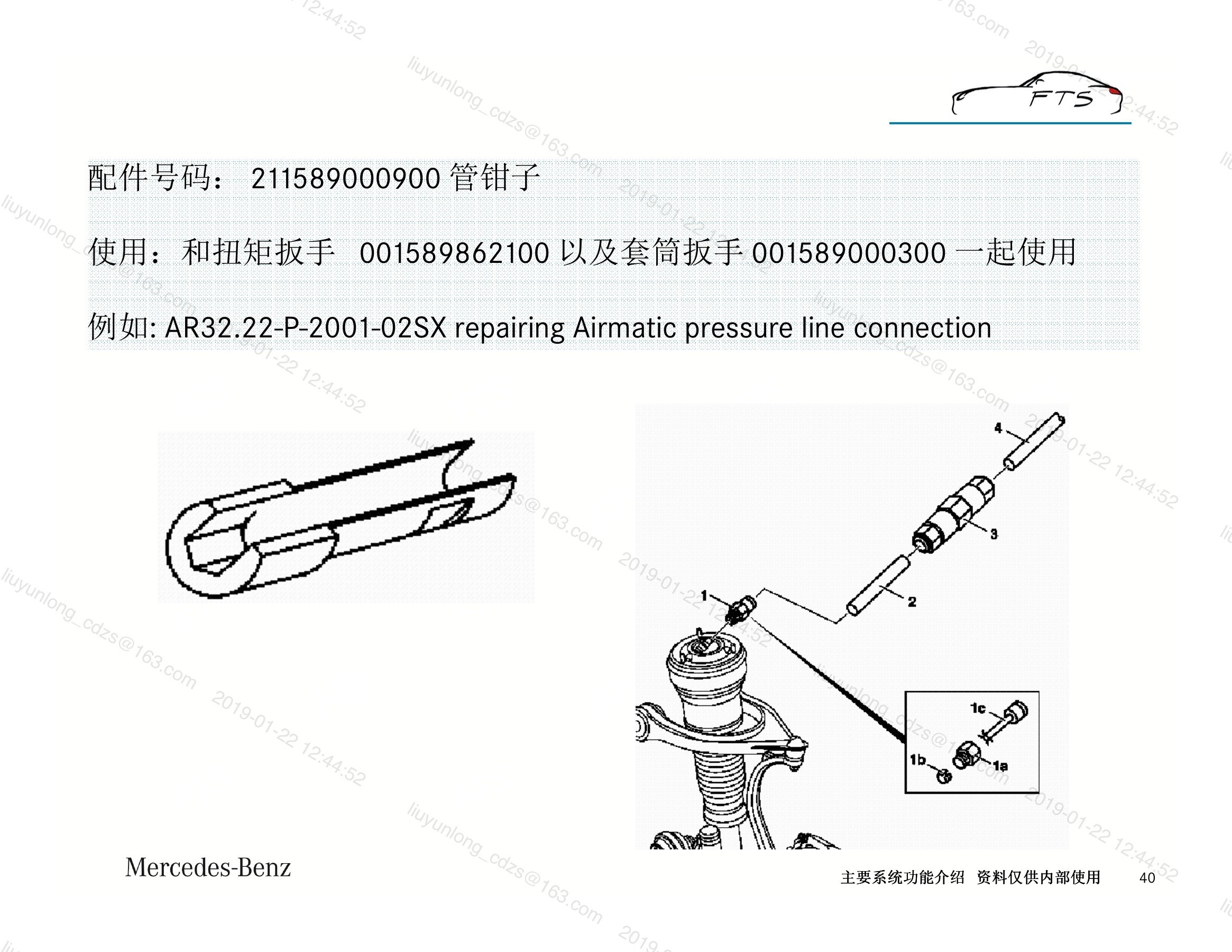

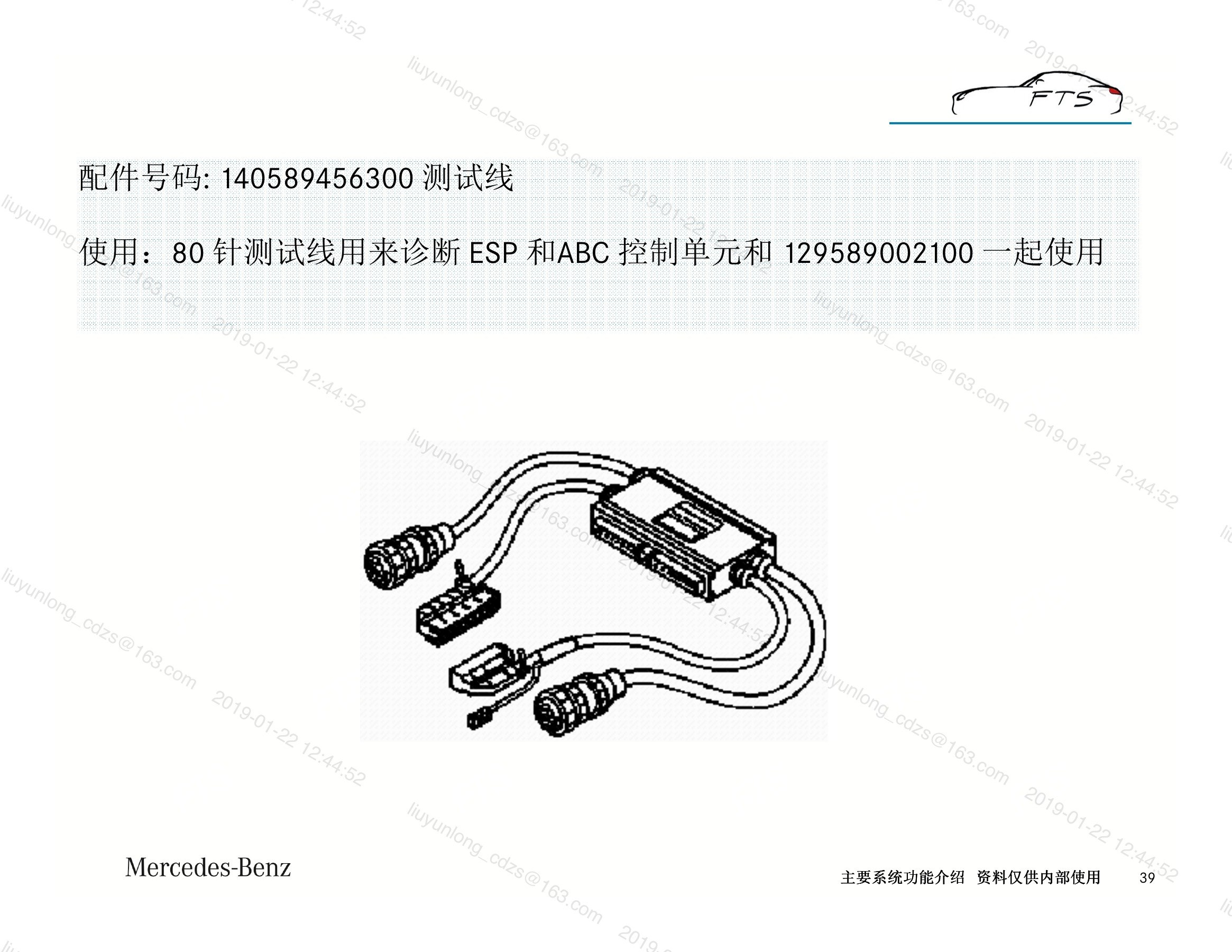

六、专用接头、压力表、测试线与应急工具

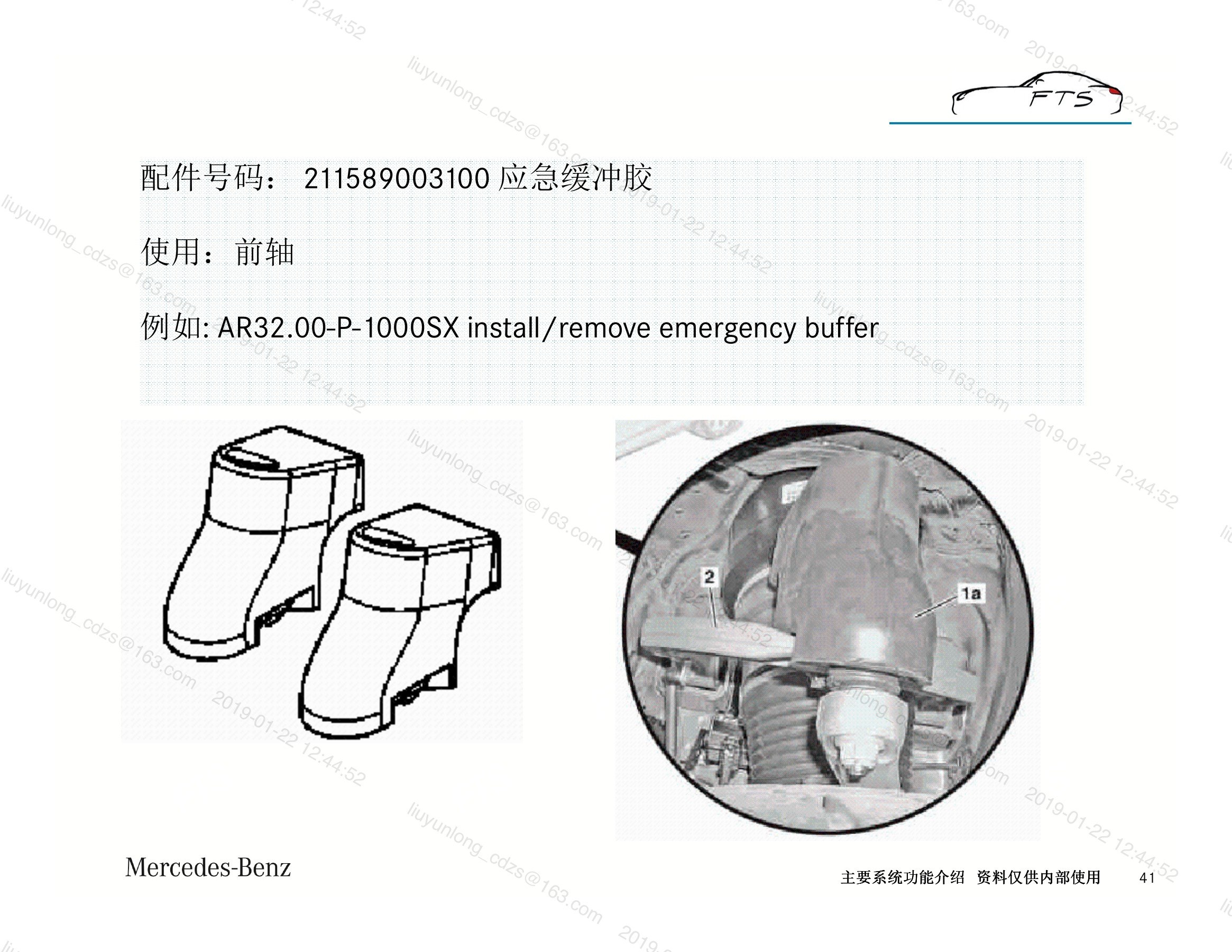

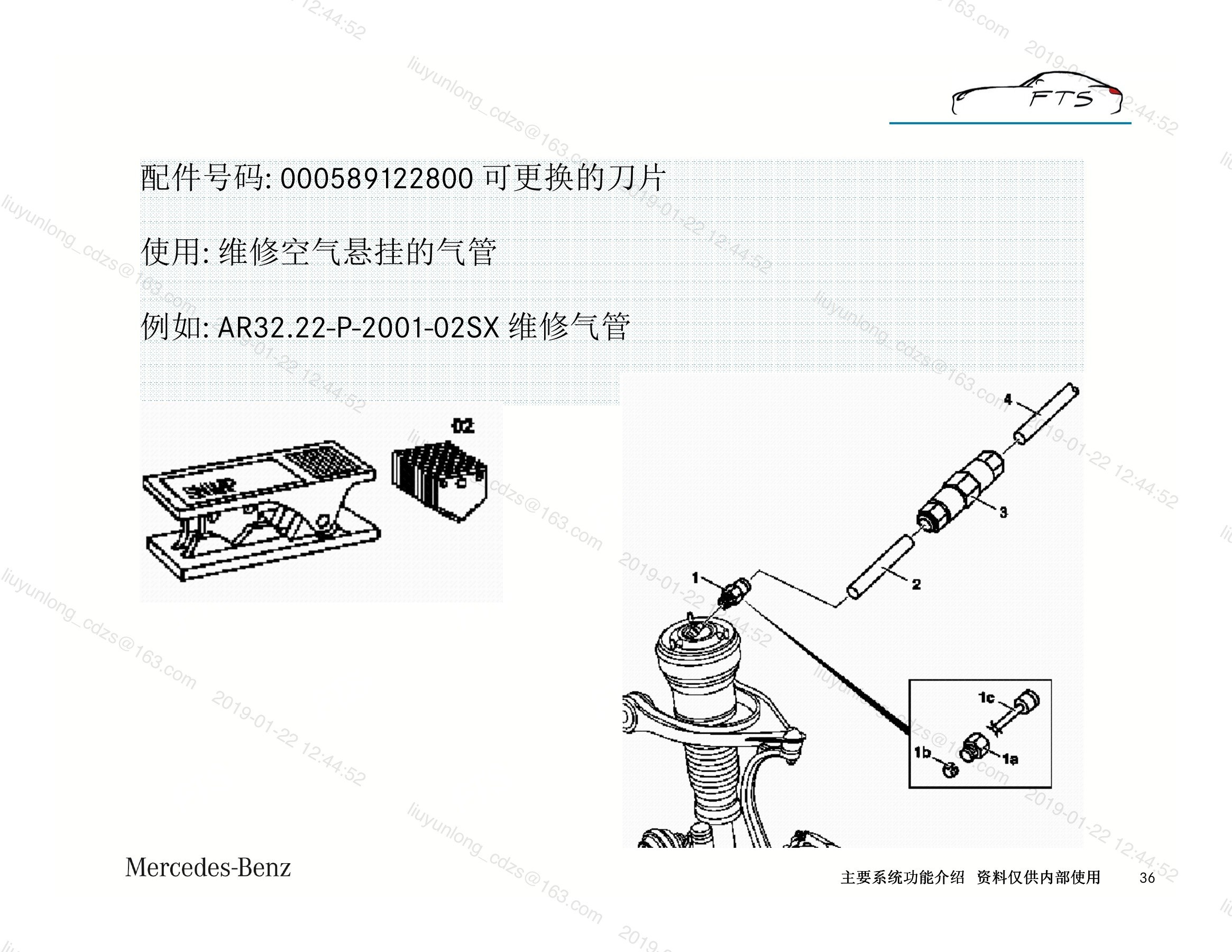

后段资料列出用于空气支柱、阀单元、压力测量和控制单元诊断的专用接头、压力表、测试线及部分应急工具。历史配件号仅用于识别工具用途，实际使用前需按当前WIS和工具目录核对。接入压力设备或拆卸管路前必须安全支撑车辆并按流程卸压，装复后检查泄漏、车高和故障记忆。

七、确认气动管路泄漏位置和维修条件

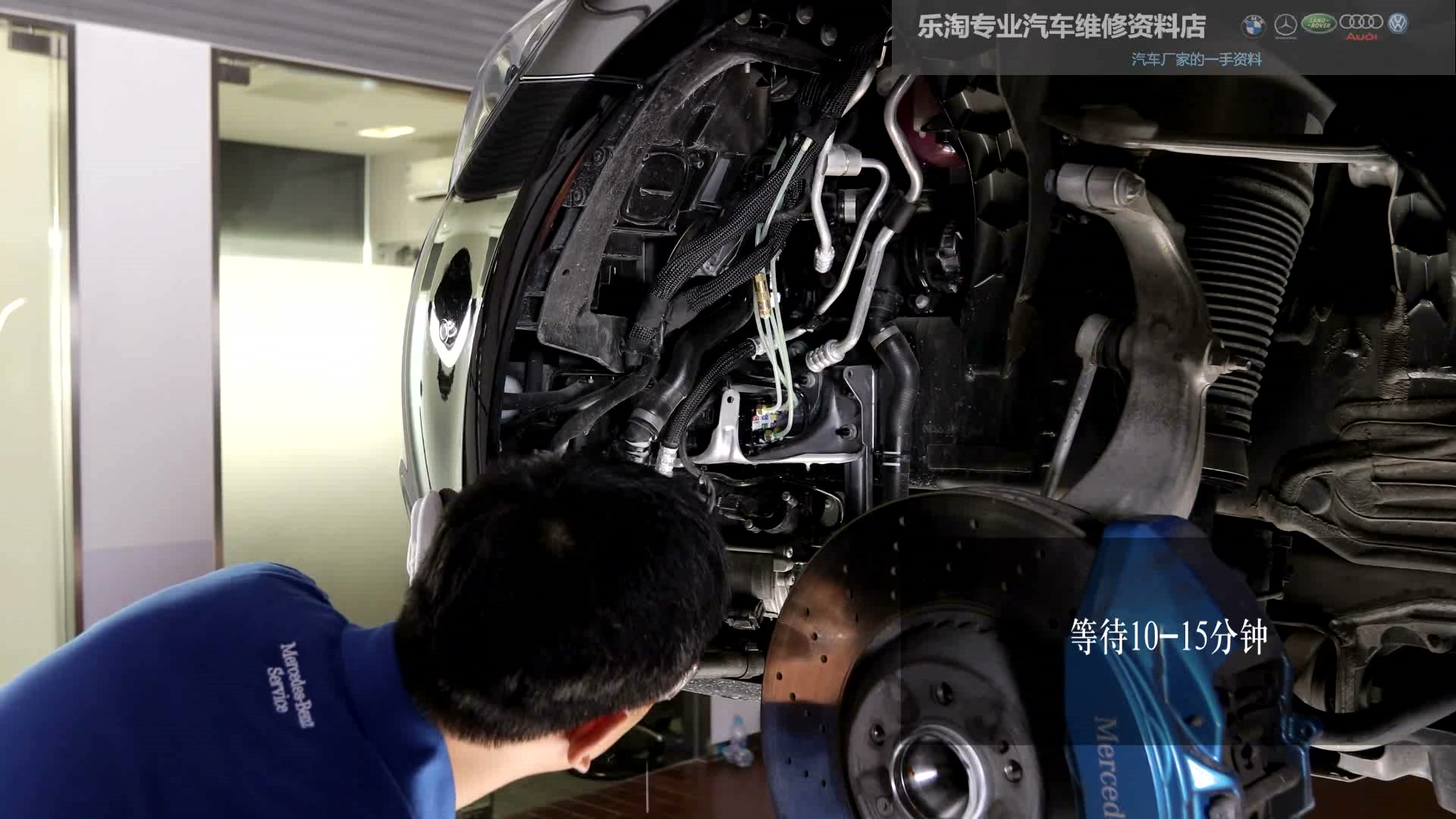

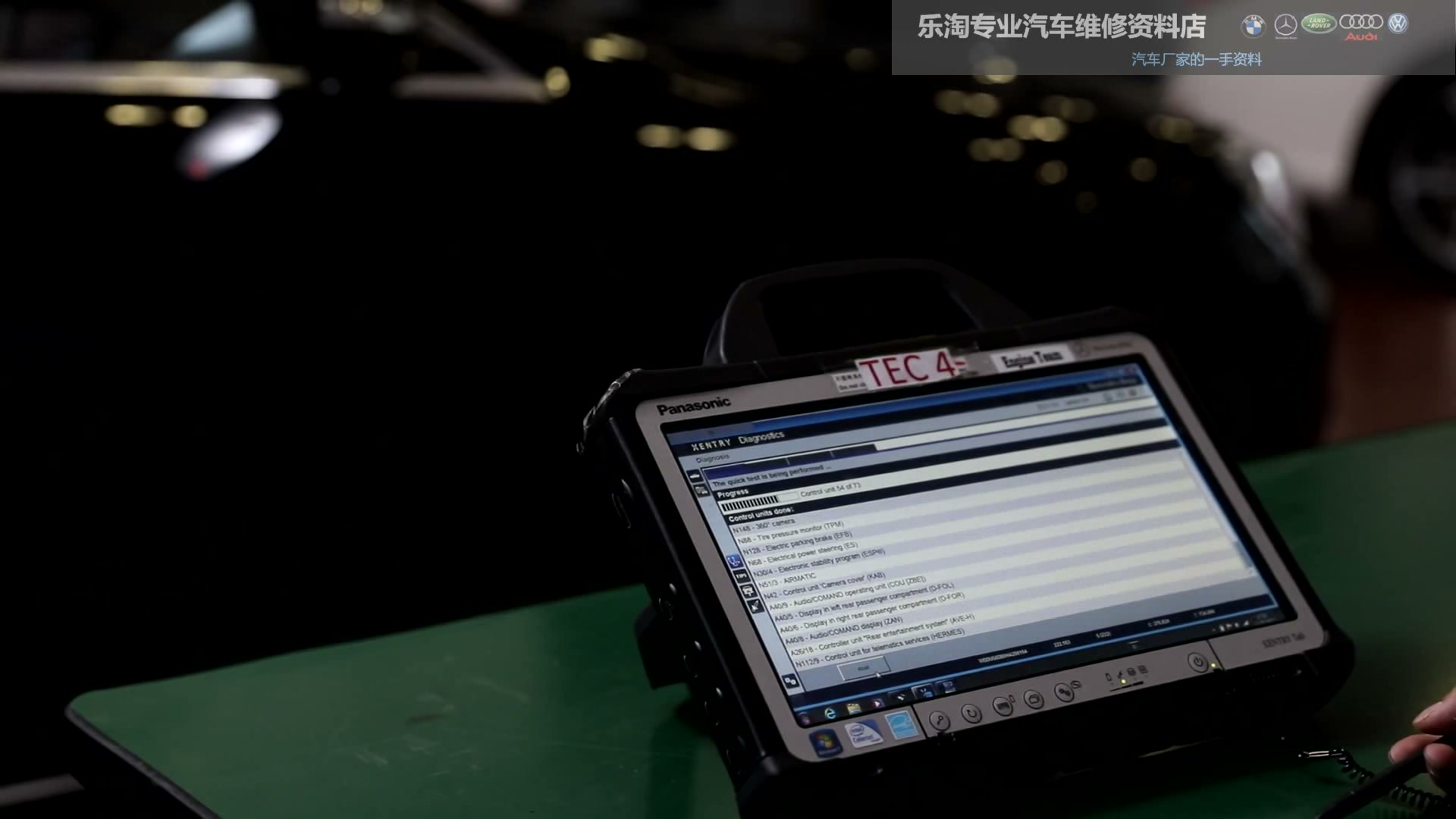

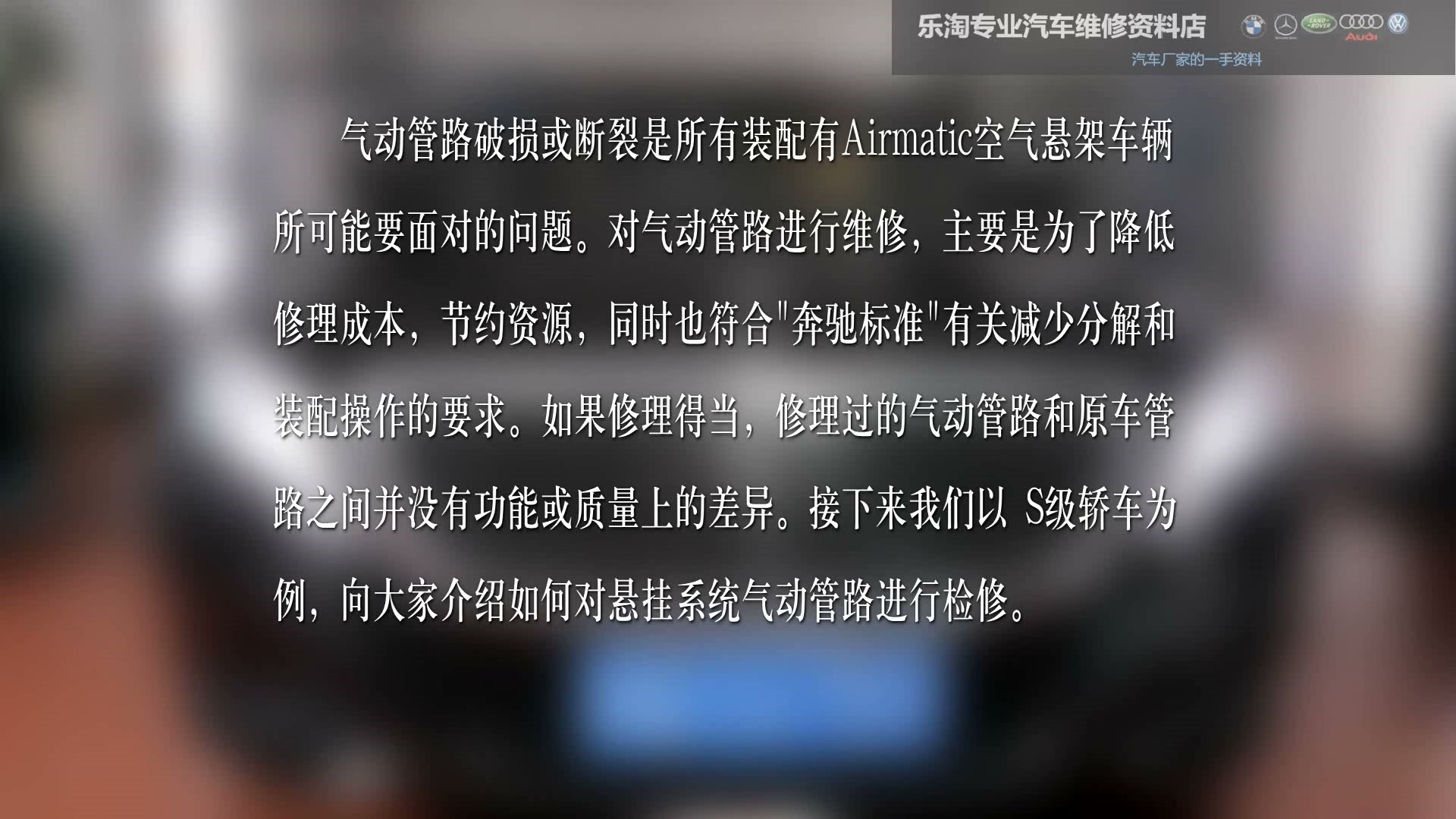

视频以S级车辆为例，先确认客户故障、车身高度变化和泄漏位置，再按WIS判断管路是否允许使用维修接头。开始前锁止悬架自动调节、释放对应回路压力并保护车辆内饰和制动部件。

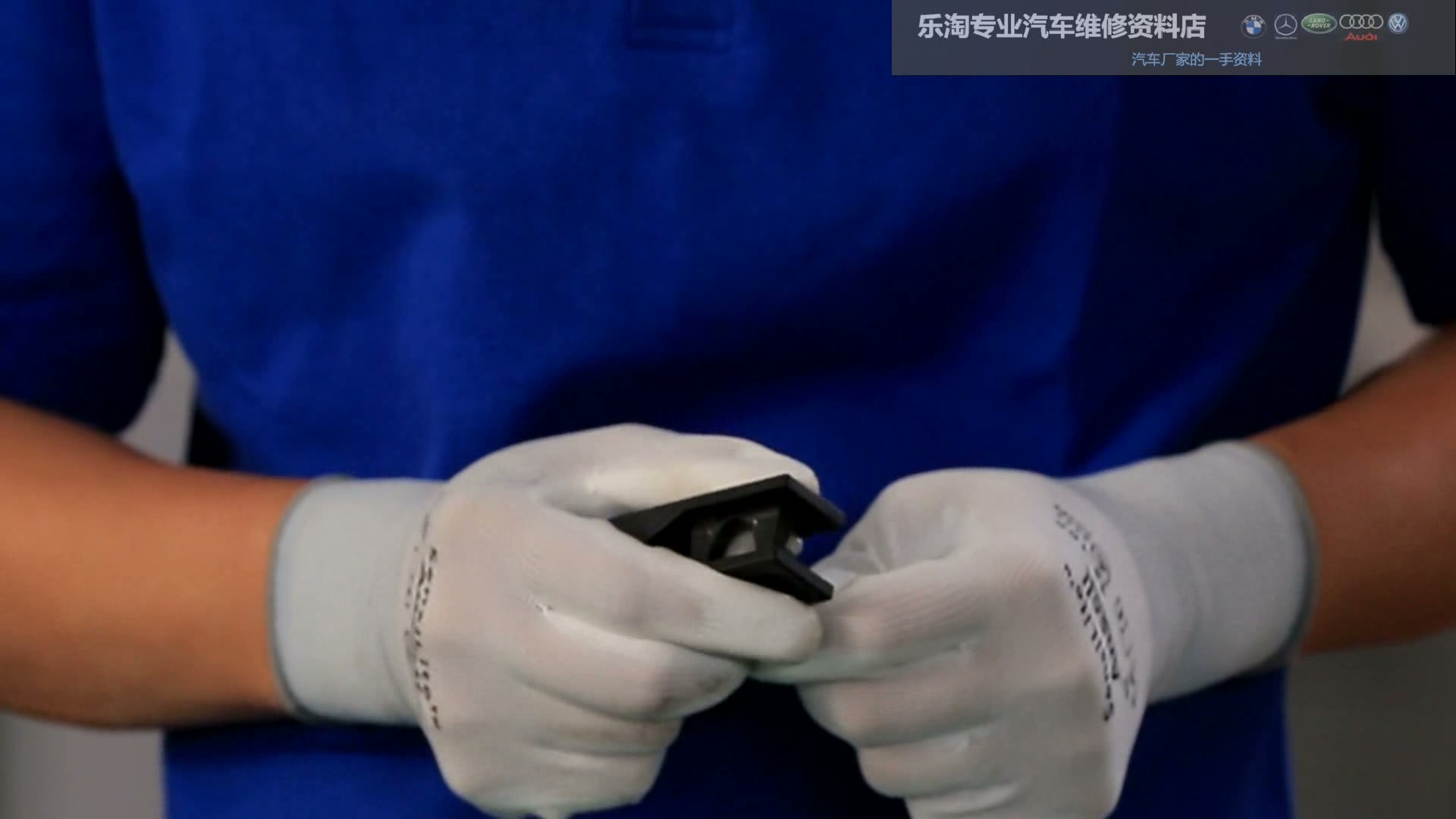

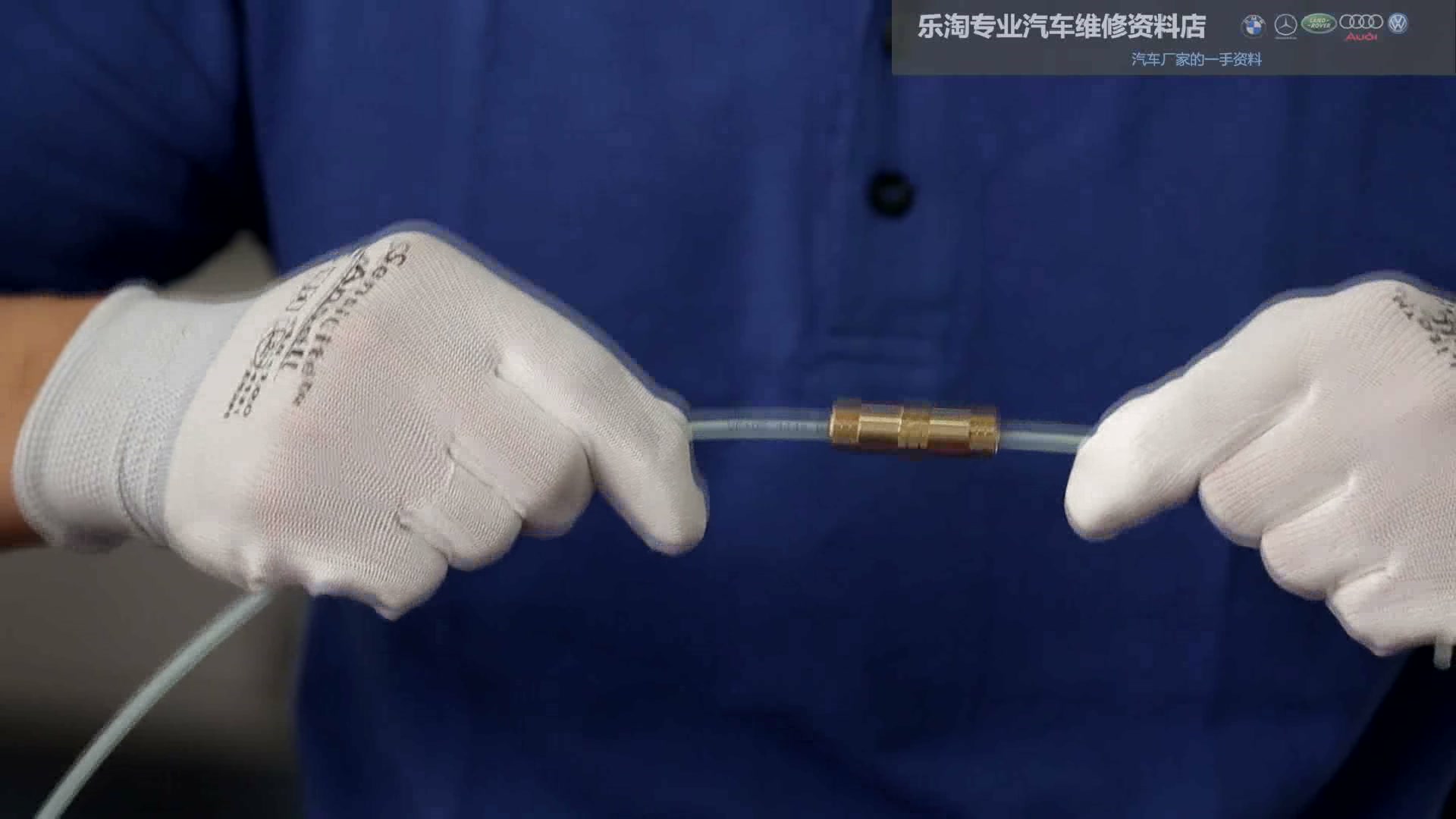

八、保持原管长度和走向安装维修接头

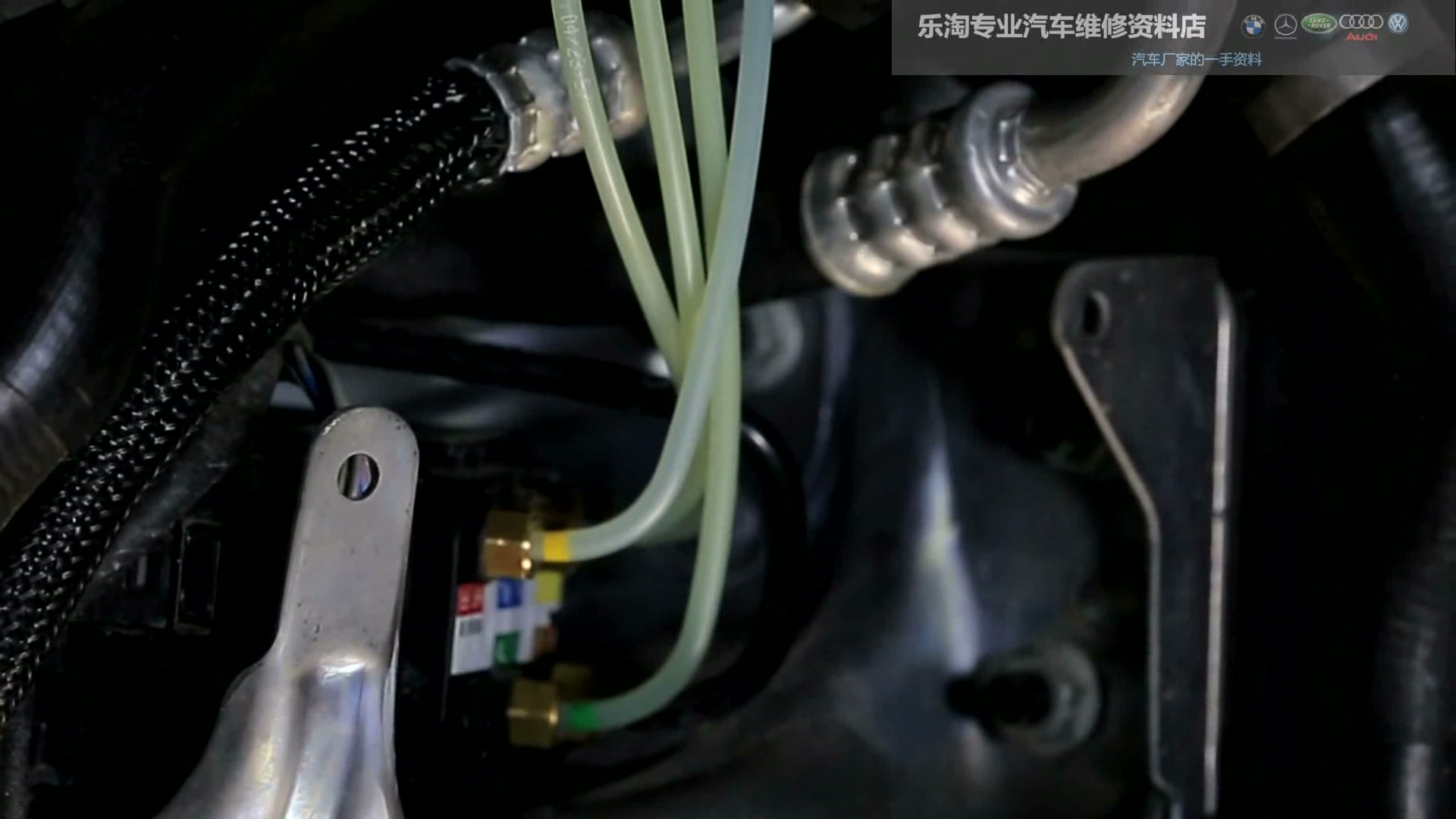

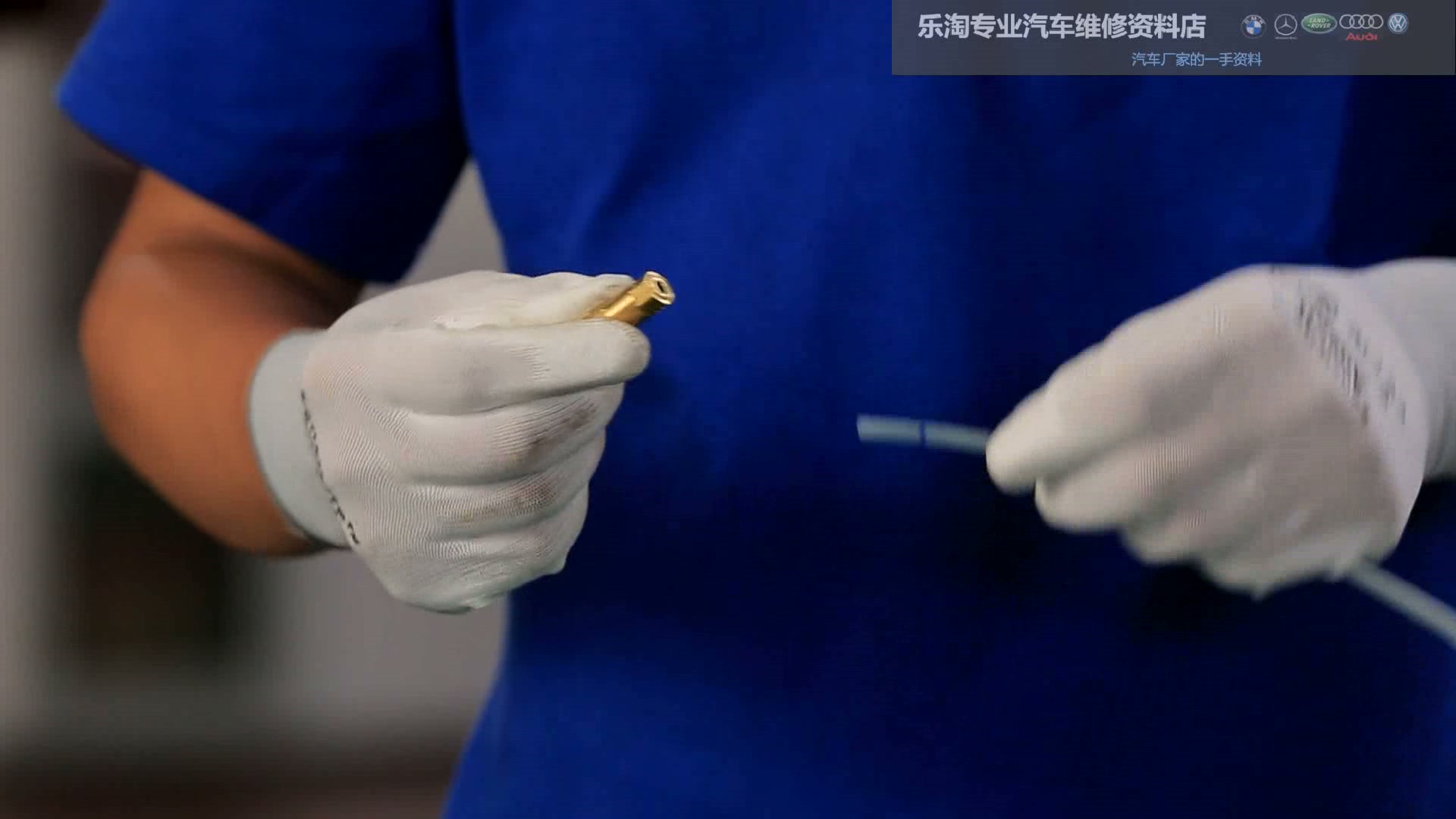

切除损伤段时保留足够直线长度，切口必须垂直、无毛刺。维修后的气管总长度应与原管一致，接头和管路沿原路径布置；不能形成小半径急弯、拉紧或与邻近部件摩擦。

九、恢复固定并执行泄漏和车高复查

将管路完全插入接头并恢复所有固定点，随后按车型流程充压，用认可方法检查接头和整段管路密封。最后退出维修模式，检查四角车高、压缩机运行时间、报码及道路行驶后的高度保持。

十、空气悬挂管路维修完整操作视频

完整视频展示空气悬挂系统停用与确认、气管切割、维修接头安装、管路固定、重新充压及泄漏检查。维修过程中应保持管路原有长度和走向，并按车型文件完成车高与系统功能复核。

如果当前浏览器无法播放视频，可使用支持HEVC的新版浏览器或系统播放器查看。
