整理广汽六速自动变速器(16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

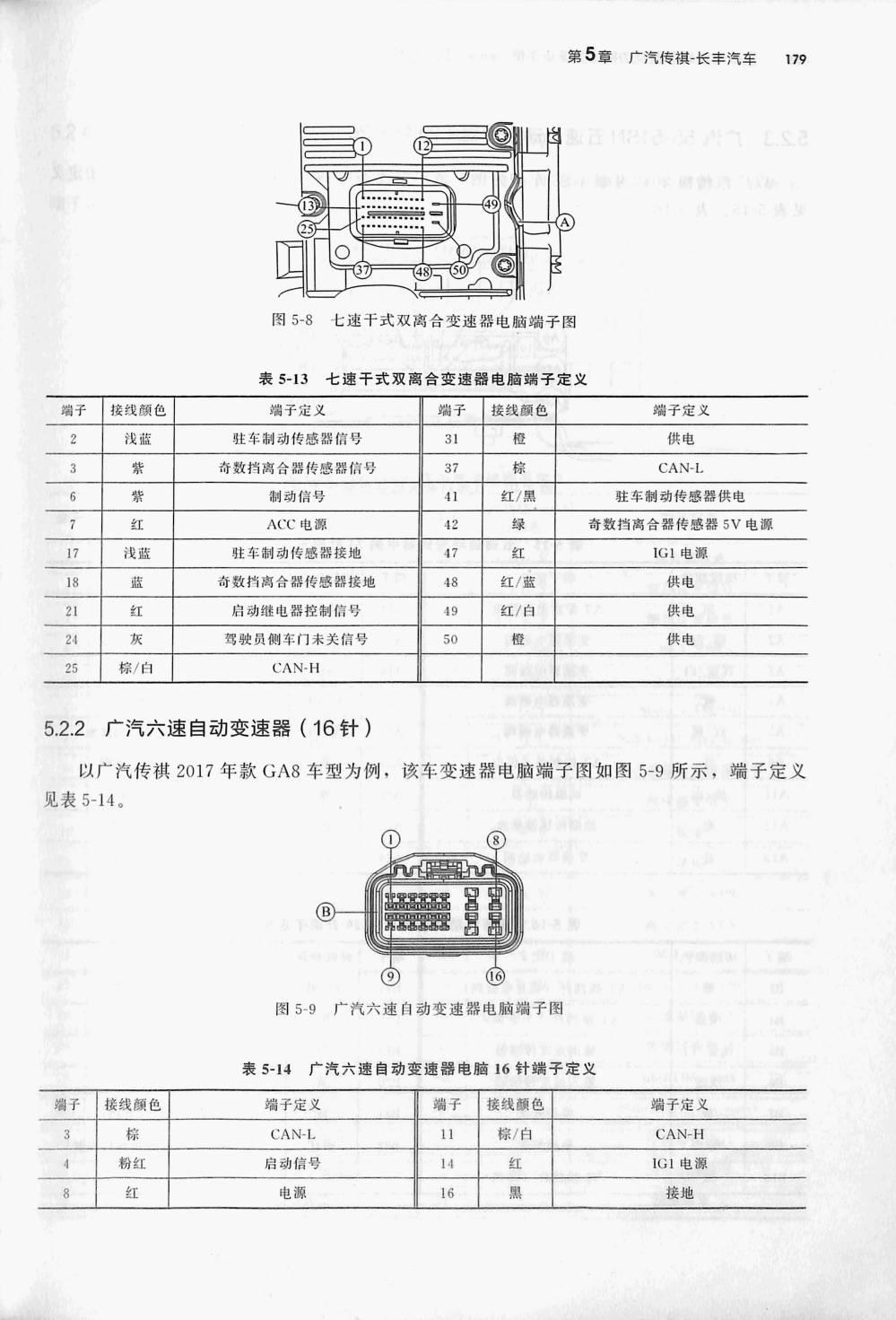

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表5-13 七速干式双离合变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 2 | 浅蓝 | 驻车制动传感器信号 | 31 | 橙 | 供电 |
| 3 | 紫 | 奇数挡离合器传感器信号 | 37 | 棕 | CAN-L |
| 6 | 紫 | 制动信号 | 41 | 紅/黑 | 驻车制动传感器供电 |
| 红 | ACC电源 | 42 | 奇数挡高合器传感器 5V 电源 | ||
| 17 | 浅蓝 | 驻车制动传感器接地 | 47 | 红 | IG1 电游 |
| 18 | 蓝 | 奇数挡离合器传感器接地 | 48 | 红/蓝 | 供电 |
| 21 | 紅 | 启动继电器控制信号 | 49 | 红/白 | 供电 |
| 24 | 灰 | 驾驶员侧车门未关信号 | 50 | 橙 | 供电 |
| 25 | 棕/白 | CAN-H |
表5-14 广汽六速自动变速器电脑16针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 棕 | CAN-L | 11 | 棕/白 | CAN-H | |
| 粉红 | 启动信号 | 14 | 红 | IG1电源 | |
| 8 | 红 | 电源 | 16 | 黑 | 接地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
