宝马HUD (平视显示系统) – 显示画面向下偏移：PuMA 49824145-05

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 客户投诉，重新起动后，HUD 中的显示画面偶尔向下偏移 (约 10 cm)。有时看不见 HUD 显示或只能看到 下部显示。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

HUD (平视显示系统) 涉及的车辆装备： SA0610 - 平视显示系统。

四、原通报维修措施

处理客户投诉时使用 ISTA/D 进行诊断。执行相应的测试模块，接着用 ISTA/P 2.46.1 或更高版本给车辆编 程和设码 (整合等级见 ISTA/P 2.46.1 版本说明)。 测试模块可以在下述位置找到: 操作 | 信息查询 | 功能解决 | 04 驾驶员辅助装置 | 平视显示系统 | [!] 当前故障症状 | 总线端切换后， 平 视显示 系统图像位置改变。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

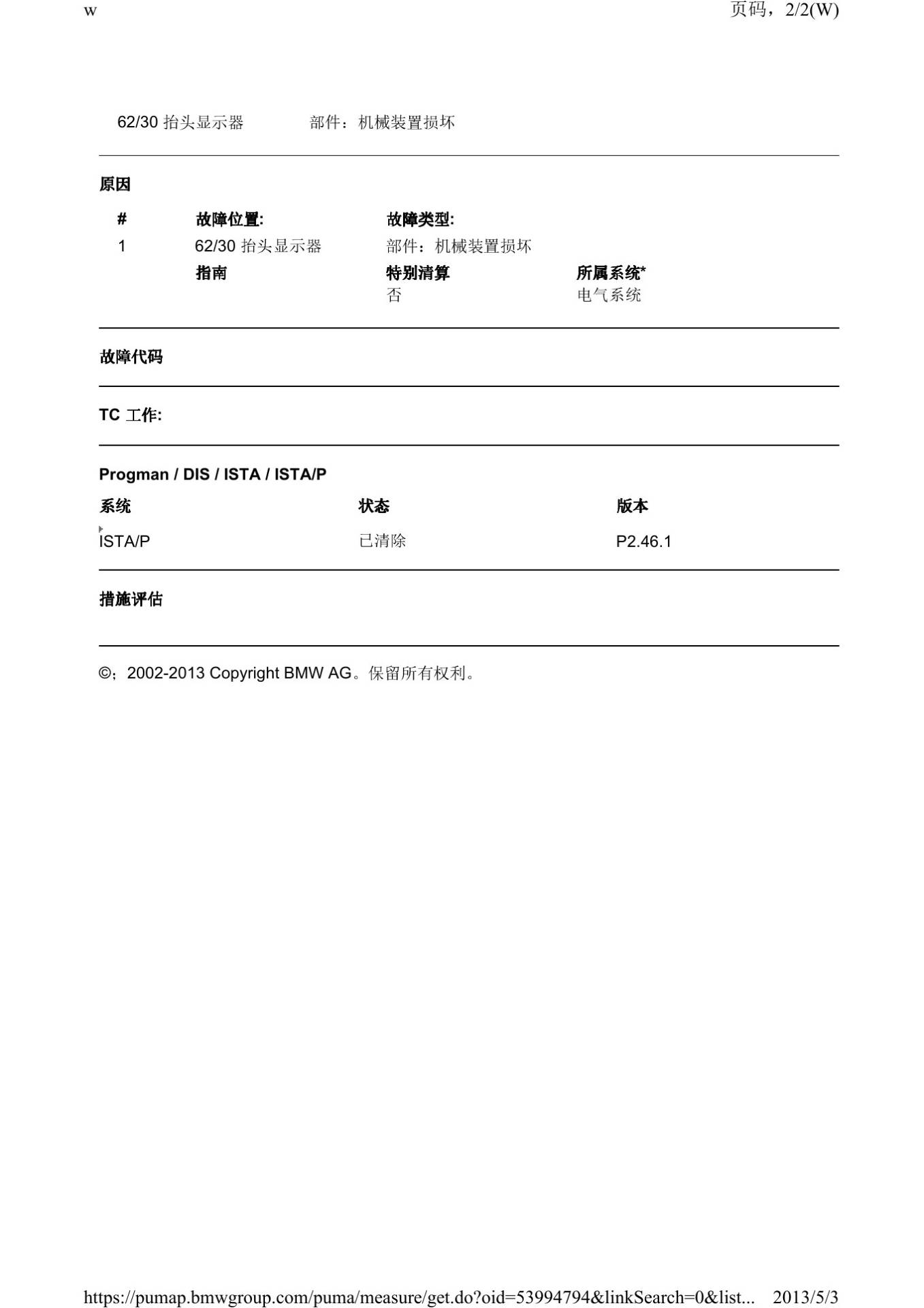

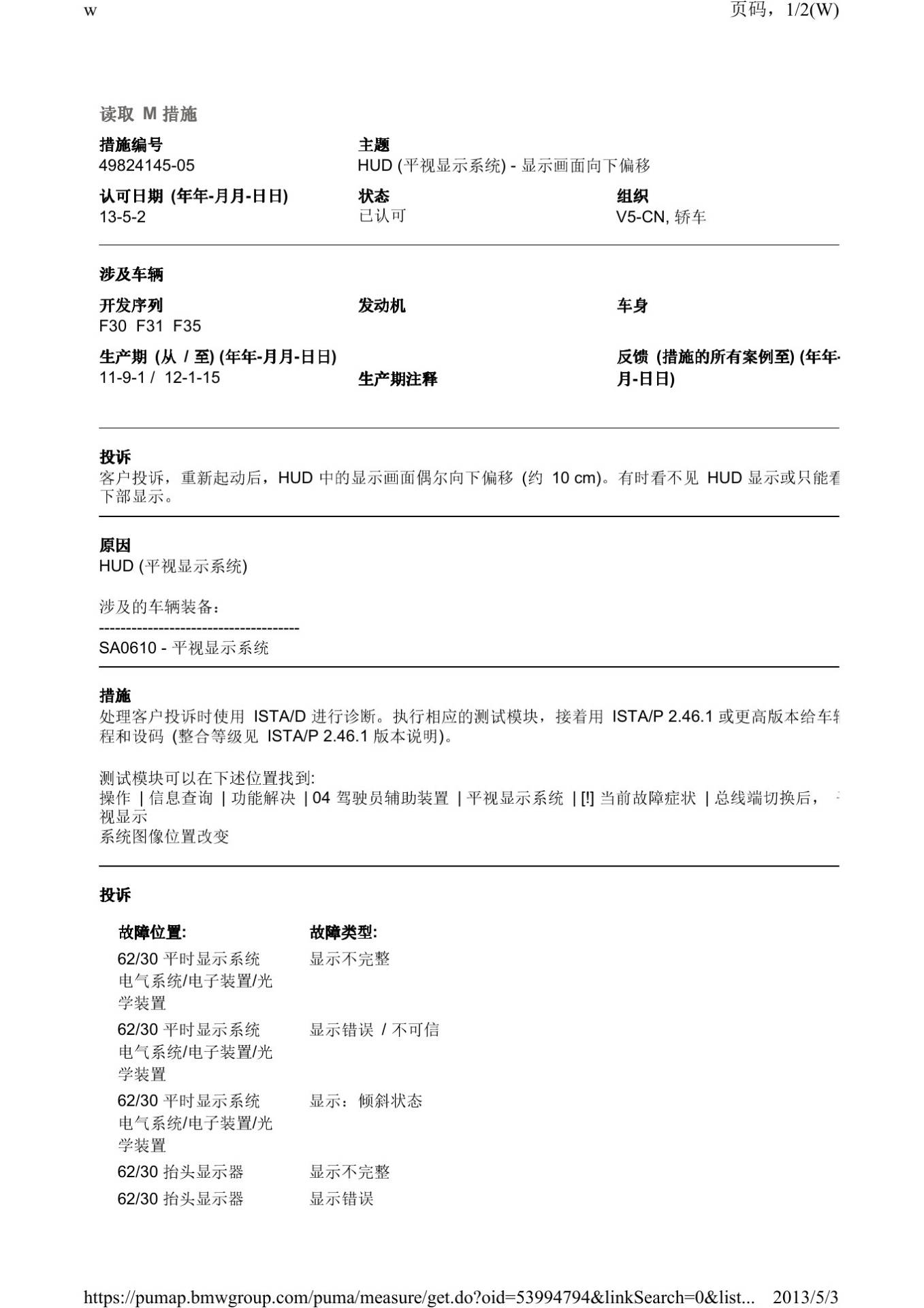

本文依据宝马PuMA技术通报49824145-05及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
