2024+ 特斯拉 Model 3 SOP8 整车控制器布局与位置关系

这张Controller Layout展示的是三个控制器自身的接口布局，不是它们在整车上的安装坐标图。原图将左、前、右控制器并排展示，目的是帮助找到连接器编号。不能据此推定控制器在车上的距离、朝向、支架位置或拆装路径。

版本先核对：所引用资料标为Model 3 SOP8，打印页标题栏为05 2023，页号2 OF 57；网页地址中的page=1是导航参数，不应写成纸面“第1页”。文章原标题中的“2024+”不能单独证明适用所有2024年以后车辆。实际使用前须按工厂、生产日期、左右驾驶及零件版本选择正确电气参考。

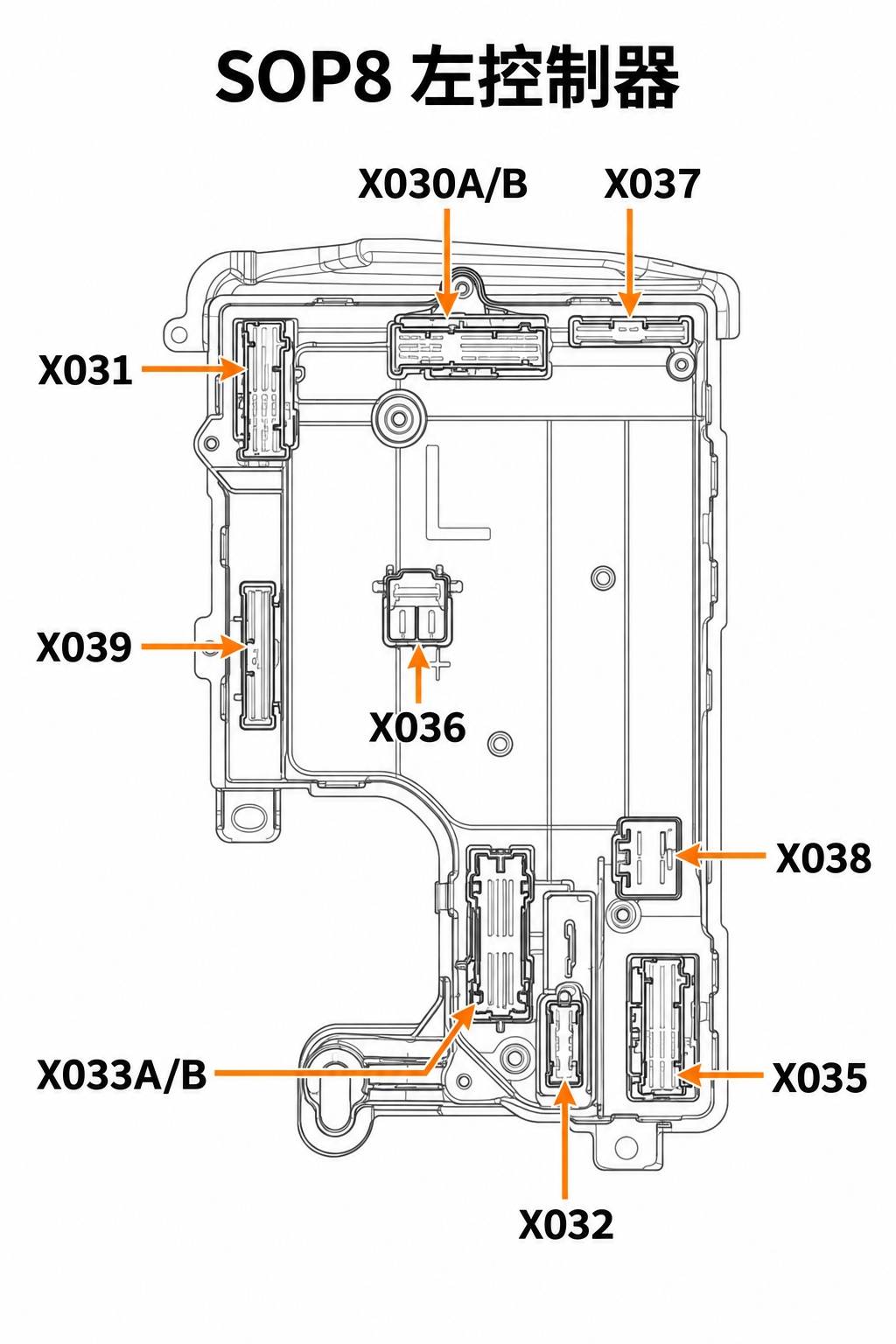

一、左控制器：先分清下方三个相邻接口

左控制器是原图左侧的长形模块。顶端有BODY 1和FRUNK接口，左边分布BODY 2、BODY 3，中央为电源与搭铁。靠近下端的门、座椅、仪表板接口距离较近，不能把一个插头的外形套到另一编号上。

图中的“左、右、上、下”描述当前观察视图，不代替整车方向。X030A/B和X033A/B须保留A/B标识，不应在记录中随意省略或改成一个自行命名的新接口。

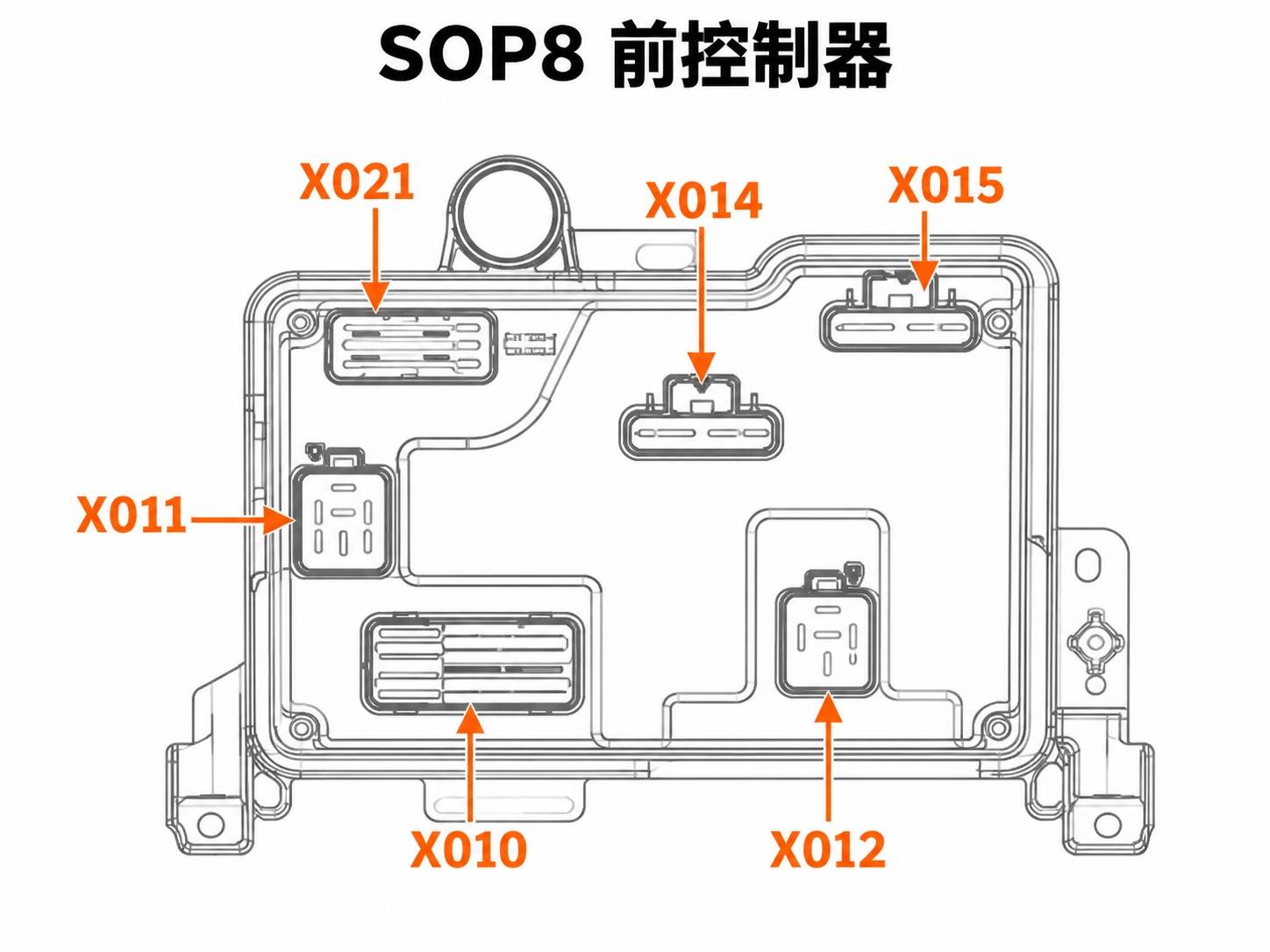

二、前控制器：同名High Power仍要分编号

前控制器位于原图中间，外形较宽。其上方包括THERMAL、B+和DCDC接口，下方为MAIN及两组HIGH POWER接口。两个High Power标签不是同一个连接器。

这里只转述布局页的接口名称。B+、DCDC或High Power字样本身不提供具体针脚、电压范围、回路允许电流或断电确认方法，不能凭名称决定带电测量或跨接。

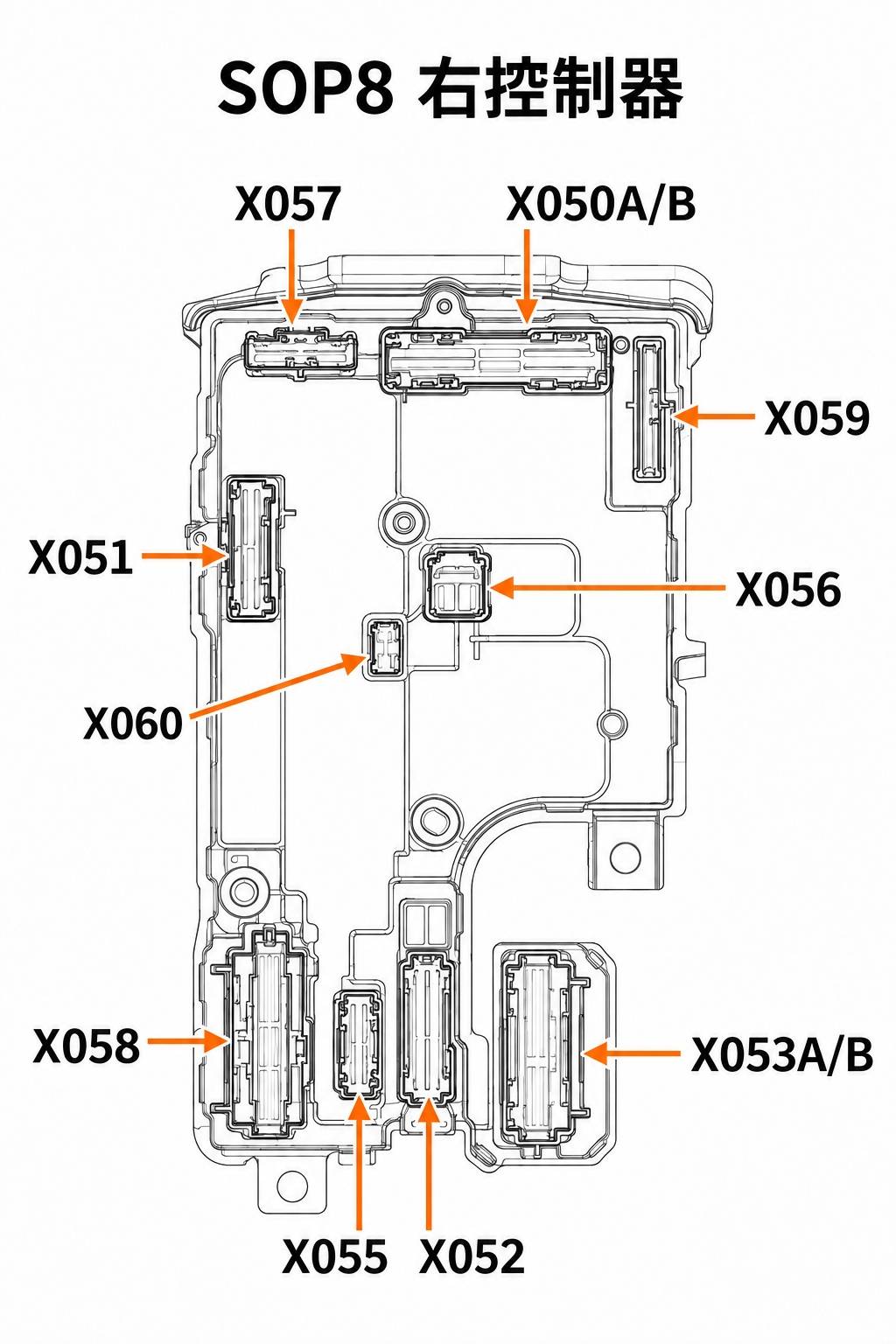

三、右控制器：不能当作左控制器的镜像

右控制器的BODY 4位于图示右侧上部，BODY 3对应中部的小接口X060。下方HVAC、DASH、FRONT SEAT、FRONT DOOR的排列也与左控制器不同，必须看编号逐一对照。

四、拿到X编号以后，下一步查什么

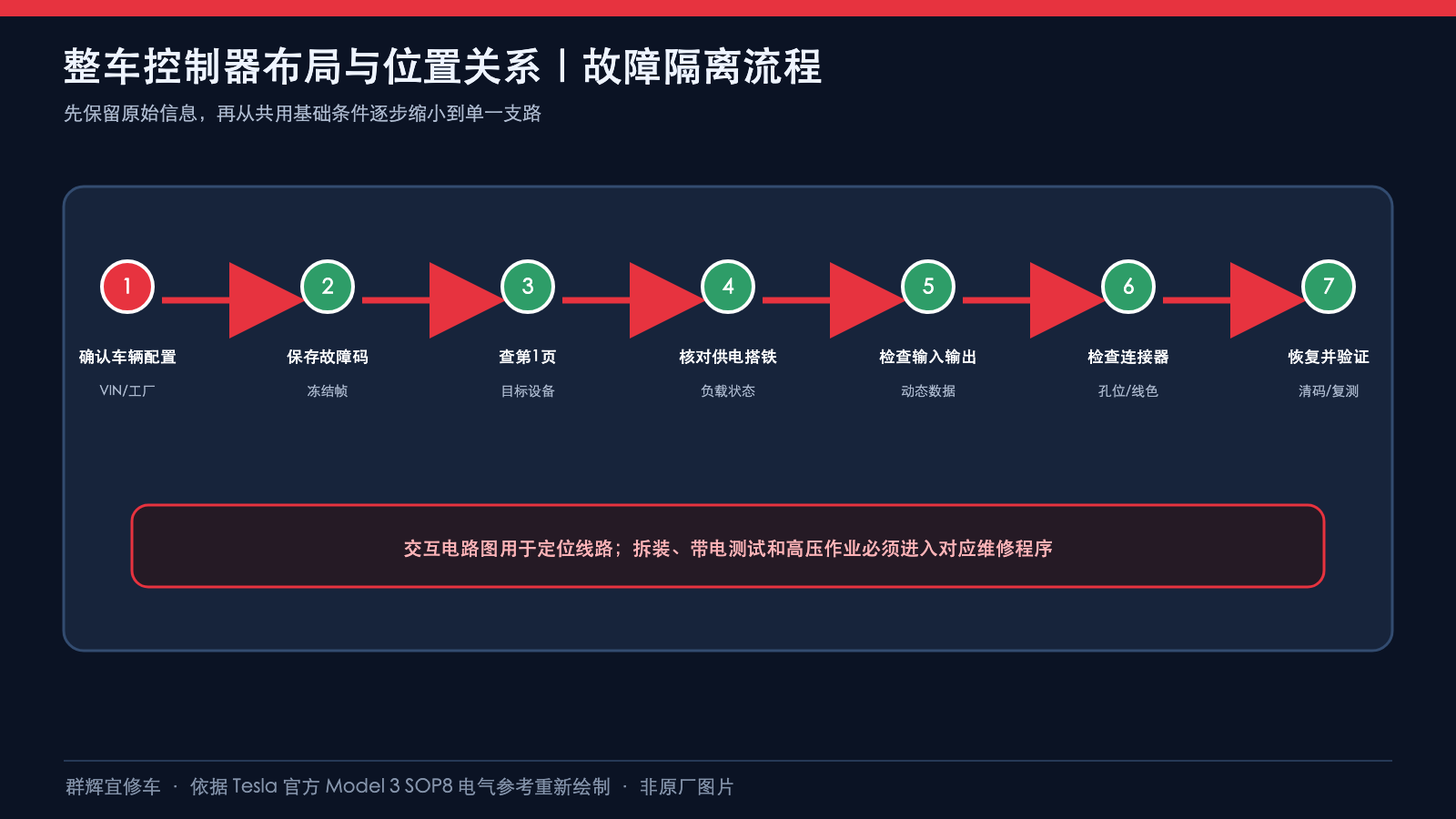

本文建议的读图流程是：先确认资料版本，再用本页找到目标X编号；进入对应系统电路和连接器资料，核对孔位、端子视图、线色线径及去向，最后依据适用维修程序决定检查方法。布局页只解决“哪个接口在哪里”，不直接给出某一故障应测哪个针脚。

例如需要查右前门支路时，本页先指向X053A/B；这并不意味着可以把左前门X033A/B的孔位和线色复制过来。即使接口用途相同，左右编号和线束分支仍需分别核对。这里的例子是查阅方法，不是短接、通电或部件更换指令。

原厂交互界面提供Pages、Device Search、Global Search、缩放和Reset，以及本页PDF下载入口。查图时应核对页面标题Controller Layout，而不是只记网址参数；发现图示模块、接口外形或编号与实车不一致，应返回版本选择，不强行套用。

五、配图和维修边界

三张图分别从原厂左、前、右控制器图重新绘制并放大，保留接口编号与相对布局，省略细小壳体刻字；不是原厂原图，也不是精确针脚图。内部线条用于简化外形，不用于统计针脚、判定孔位或反推出电气连接。橙色引线只是位置标注，不表示线束、电流或拆卸方向。

本文不授权在通电状态下拔插控制器。涉及高压、SRS、制动和转向等系统时，应由具备资质的人员按适用程序执行断电、等待、验电及恢复；不可用本页代替维修手册或电气诊断步骤。

资料来源

本次2026-09-08实际打开并检查Tesla Model 3 SOP8 Controller Layout交互页面及其对应打印图。保留SOP8和打印版05 2023的版本信息；以车辆适用的最新资料为准。
