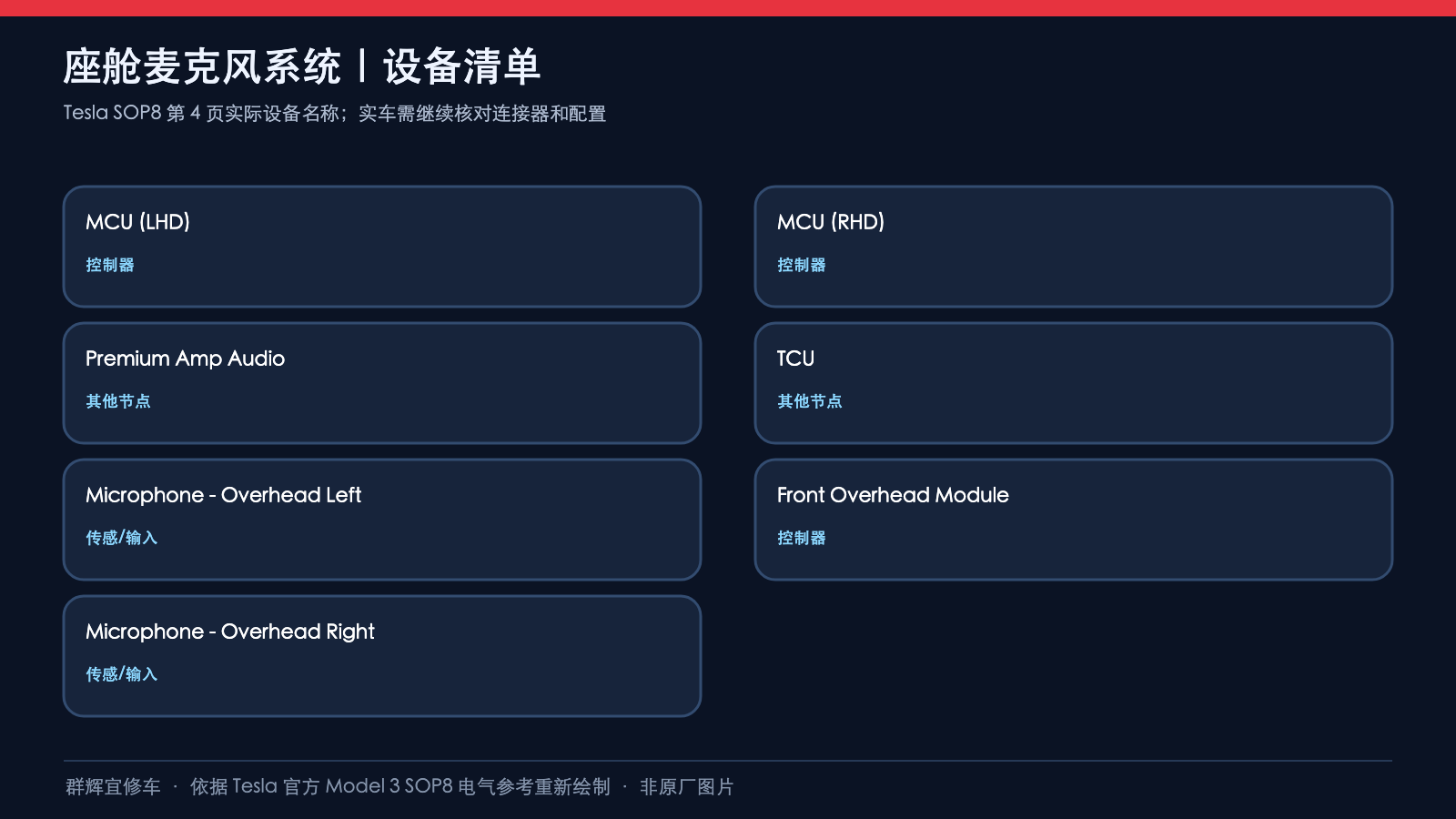

座舱麦克风这张图的重点是A2B线路串接关系,不是顶棚安装位置图。按原厂线路可依次追踪MCU、TCU、左顶棚麦克风、右顶棚麦克风,以及标有PAUDIO的高级音响功放支路。左右麦克风另有各自的搭铁线接至前顶棚模块;不能只列设备名称而忽略中间连接器。
版本说明:本次核对的打印图为Model 3 SOP8,05 2023,Audio - Microphones,5 OF 57。网页page=4是导航参数,不是纸面第4页。原标题中的“2024+”不能证明该图适用所有2024年以后的车辆;施工前应按车辆生产信息、左右舵与音响配置确认适用版本。

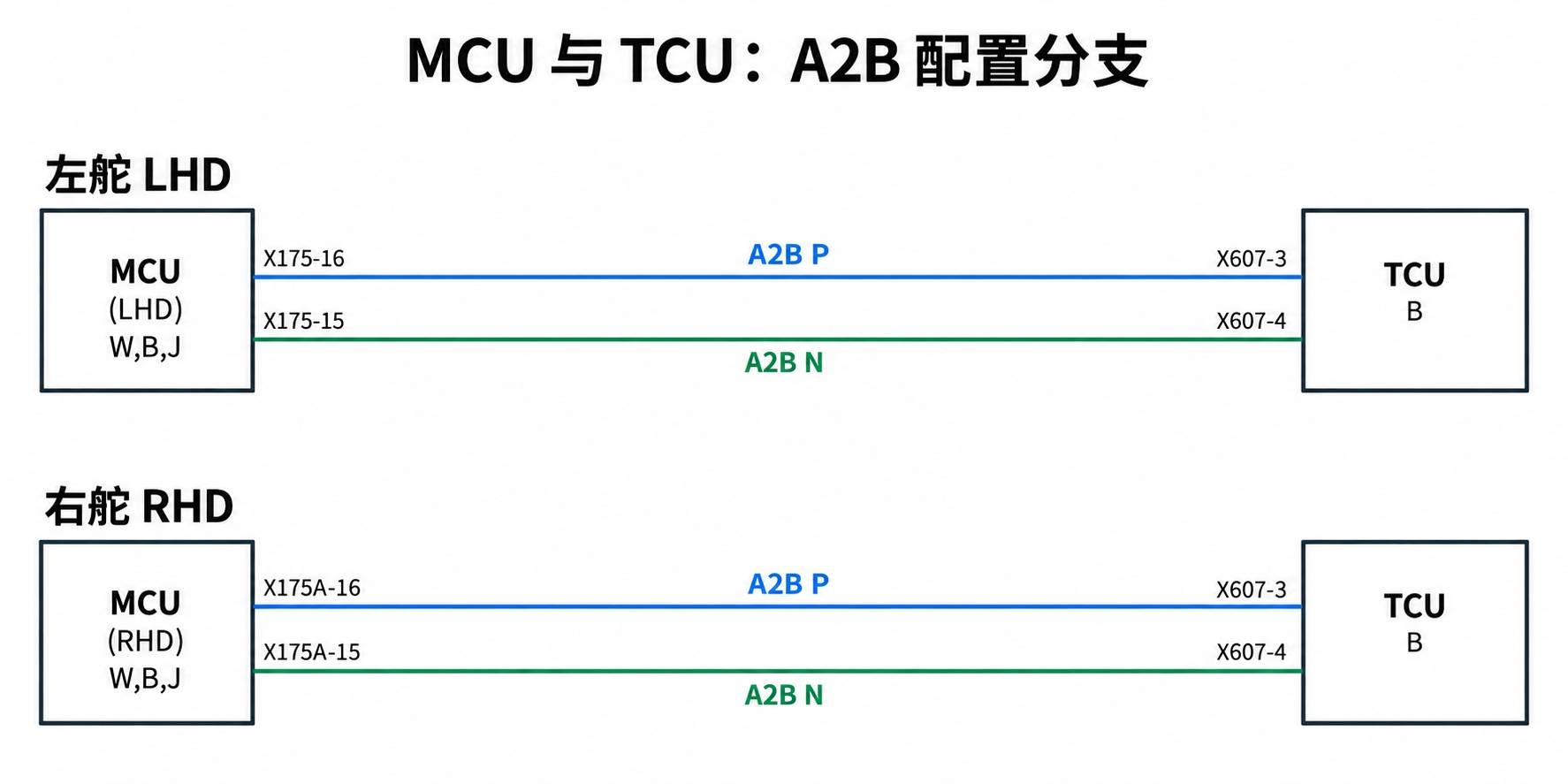

一、MCU至TCU:先选左右舵,再找A2B端子
原图同时画出LHD和RHD,是配置分支,不表示车上同时装有两套MCU。两种配置的TCU端相同,但MCU连接器编号带不带A必须区分。

| 配置与线路 | MCU端 | TCU端 | 原图线号 / 线色 |
|---|---|---|---|
| LHD:P | X175-16 | X607-3 | CAU01-B / VT紫 |
| LHD:N | X175-15 | X607-4 | CAU02-B / WH白 |
| RHD:P | X175A-16 | X607-3 | CAU01-A / VT紫 |
| RHD:N | X175A-15 | X607-4 | CAU02-A / WH白 |
上述四种配置线路的规格均标为0.35 FLRY,原图用TWIST标出成对关系。MCU侧功能名为A2B-A-OUT_P/N,TCU侧为A2B_OUT_UP_P/N。配图用蓝绿方便分辨,不能把示意颜色当成实车线色。

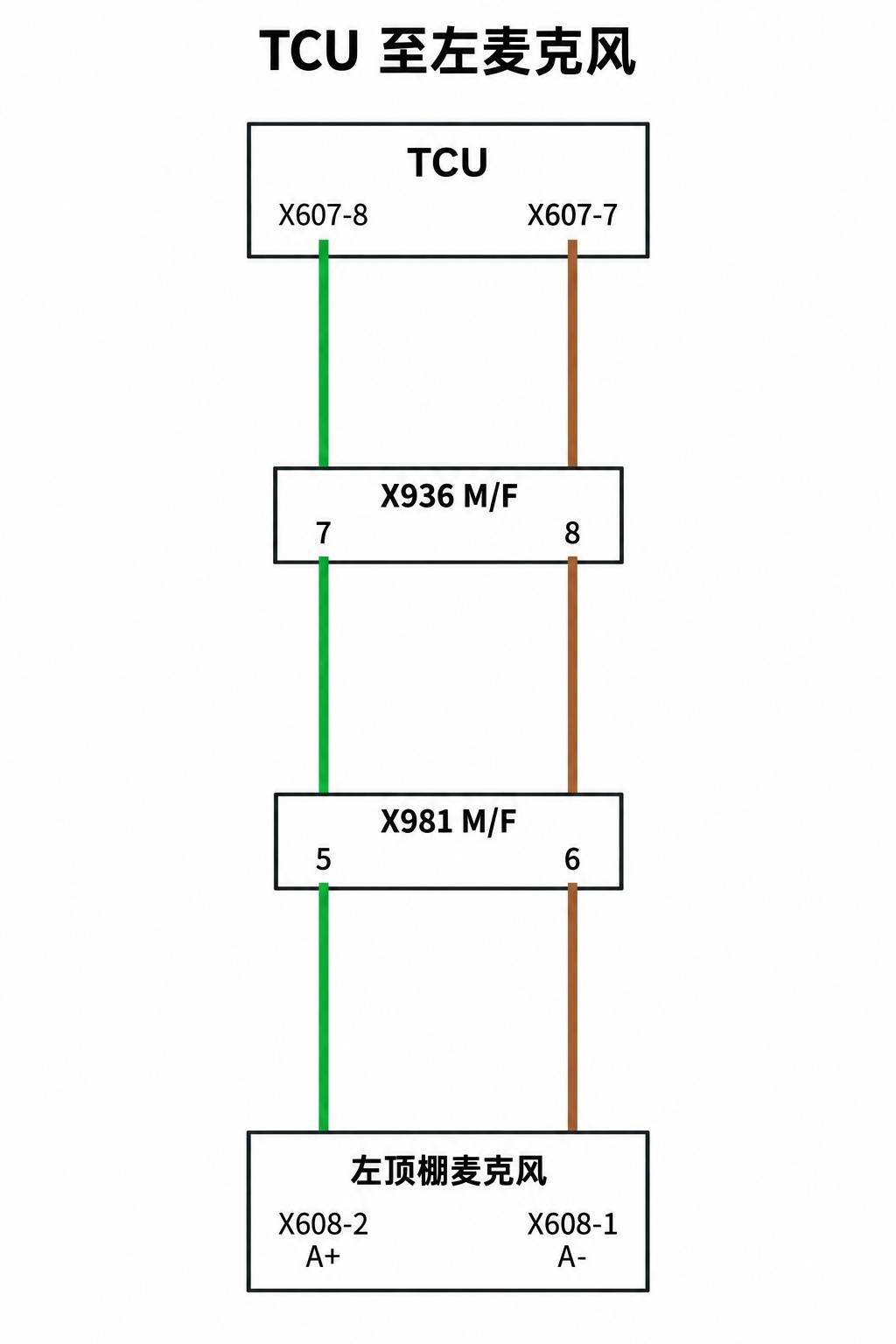

二、TCU至左麦克风:不要漏掉X936和X981
TCU下游P线从X607-8出发,N线从X607-7出发。两线先经过X936,再经过X981,最后分别接到左麦克风X608-2和X608-1。

| 线路 | 按TCU至左麦克风的顺序 | 各段线号 |
|---|---|---|
| P / A+,GN绿 | X607-8 → X936 M/F-7 → X981 M/F-5 → X608-2 | CAU03-B → CAU03-C → CAU03-A |
| N / A-,BN棕 | X607-7 → X936 M/F-8 → X981 M/F-6 → X608-1 | CAU04-B → CAU04-C → CAU04-A |
这些线路各段均标0.35 FLRY。M/F表示该中间连接器配合的两侧,图中重复的孔位号是配合关系,不是新增控制模块;也不是把P与N接在一起。这里的箭头只表达追线顺序,不规定音频信号单向传输。

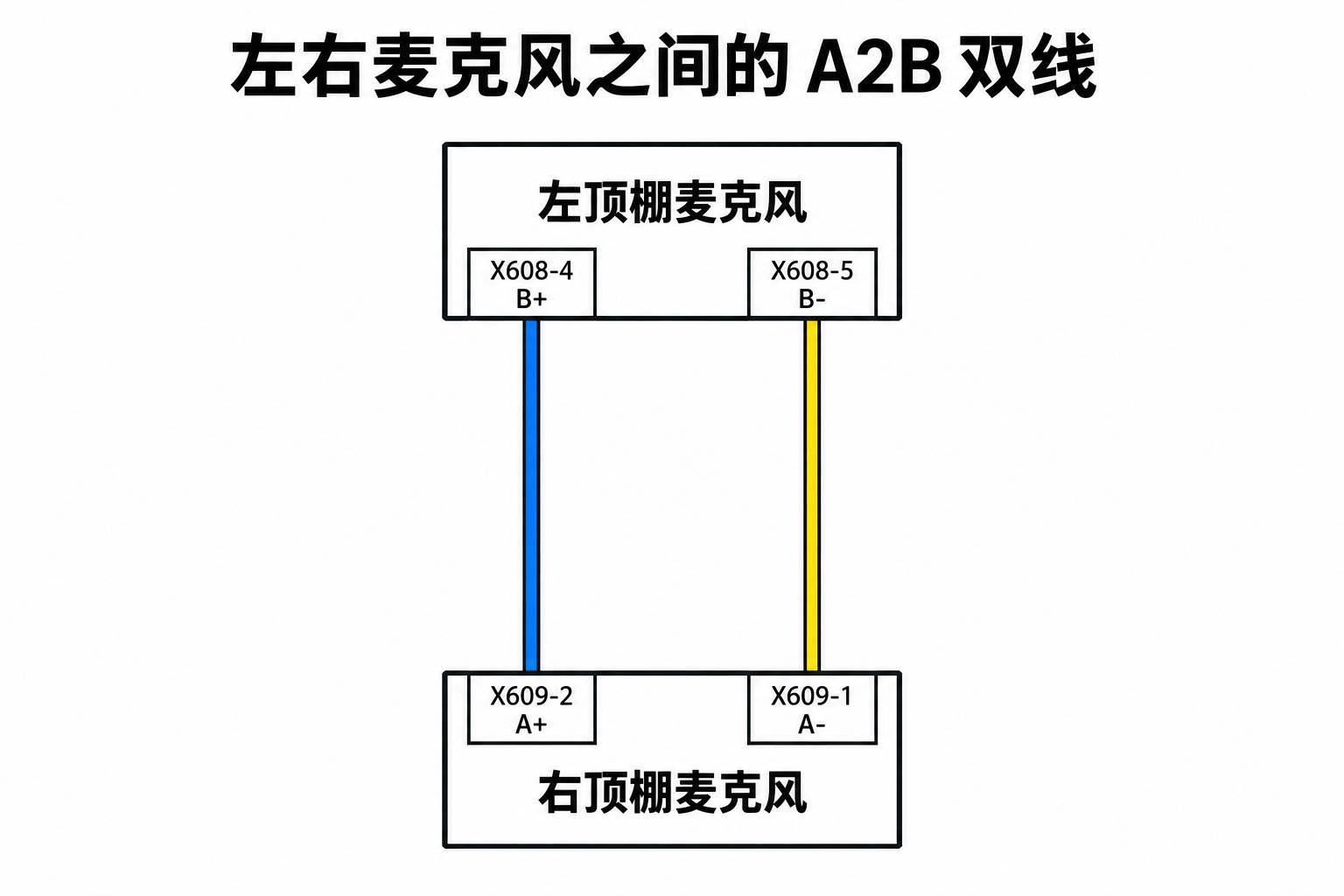

三、左右麦克风之间:B端接下一只的A端
左麦克风的B+、B-连接右麦克风的A+、A-。原图这段为蓝黄双线,不能按两只麦克风编号相近就把同号孔位直接对应。

| 左麦克风 | 右麦克风 | 线号 / 线色 / 规格 |
|---|---|---|
| X608-4 B+ | X609-2 A+ | CAU05-A / BU蓝 / 0.35 FLRY |
| X608-5 B- | X609-1 A- | CAU06-A / YE黄 / 0.35 FLRY |

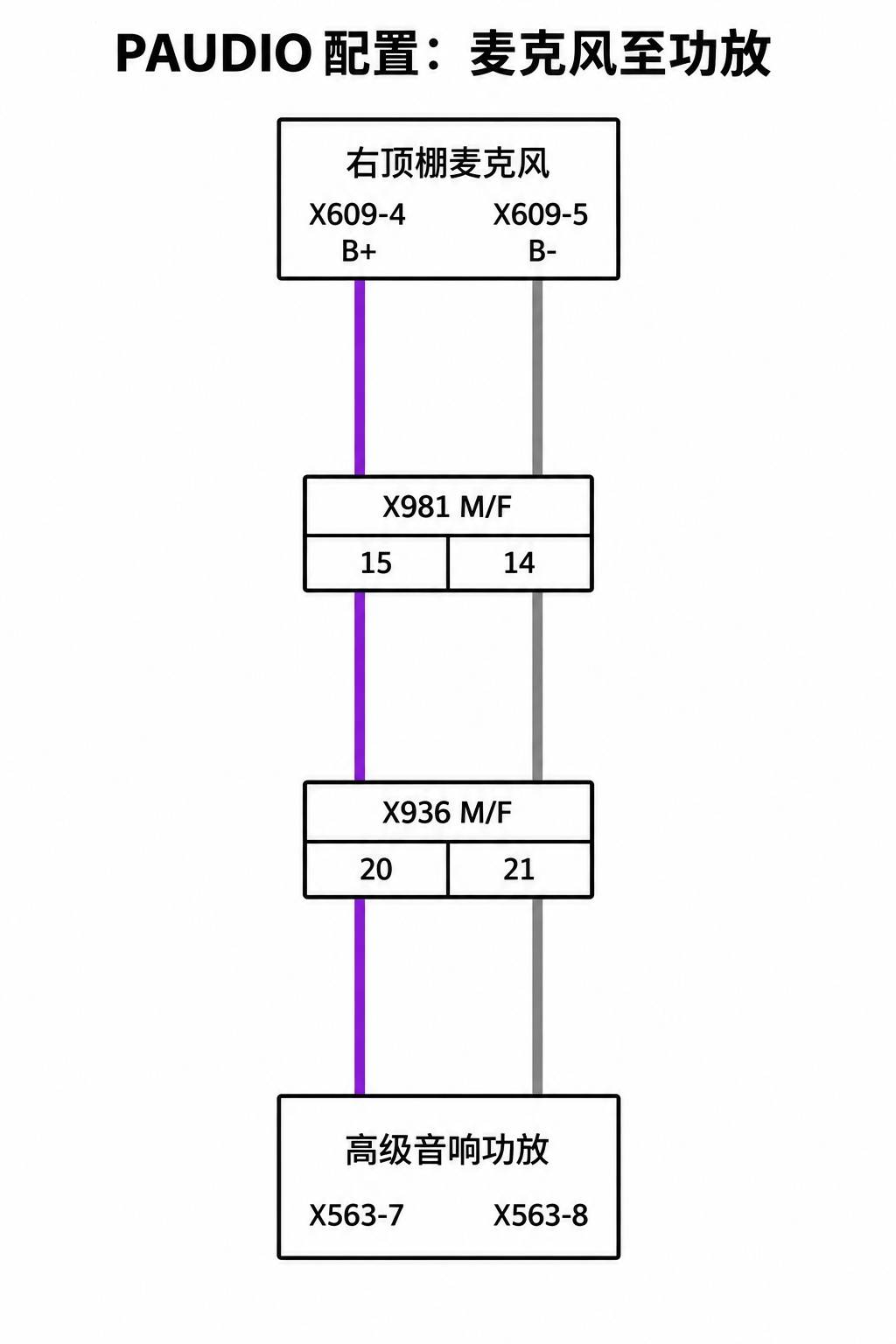

四、PAUDIO支路:右麦克风再连高级音响功放
这一支路明确带PAUDIO配置标记,不能要求所有车辆都具备。右麦克风到功放方向依次经过X981、X936;顺序与前面从TCU追至左麦克风时不同,应按当前支路追踪。

| 线路 | 从右麦克风至功放 | 线号各段 |
|---|---|---|
| B+至A2bInP,VT紫 | X609-4 → X981 M/F-15 → X936 M/F-20 → X563-7 | CAU07-A → CAU07-C → CAU07-B |
| B-至A2bInN,WH白 | X609-5 → X981 M/F-14 → X936 M/F-21 → X563-8 | CAU08-A → CAU08-C → CAU08-B |
各段标0.35 FLRY。功放模块标题中还出现X560、X561,但本页画出的这两条A2B线路使用X563,不能把它们改标到X560或X561。图中白线用灰色提高白底可见度。
五、两只麦克风的搭铁,不要与TCU安装搭铁混为一谈
| 起点 | 终点 | 线号 / 线色 / 规格 |
|---|---|---|
| 左麦克风X608-3 Ground | 前顶棚模块X299-8 Ground | INL01-A / BN棕 / 0.35 FLRY |
| 右麦克风X609-3 Ground | 前顶棚模块X299-16 Ground | INL02-A / BN棕 / 0.35 FLRY |
这两条是图上分别标出的导线连接。TCU旁另注“通过安装与车身搭铁”,属于TCU的安装搭铁说明,不应把两只麦克风的3号端子改接成TCU安装点,也不能凭这页推断前顶棚模块内部的所有搭铁连接。
六、本页还画了什么,没提供什么
| 支路 | LHD / RHD端 | TCU端与原图标注 |
|---|---|---|
| PVBAT-TCU | X171-14 / X171A-14 | X607-5 VBAT;+TCU01-A/B,RD红,0.35 FLRY |
| Ethernet | X833-H / X833A-H | X825-H;+ETH03-A/B,BK黑,HMTD COAX |
A/B线号分别对应LHD/RHD。这里保留原图端子和网络名称,不仅凭Power In、VBAT字样推定允许测量电压、供电控制方向或带电插拔条件。A2B、以太网与搭铁不能套用同一种检查方式。

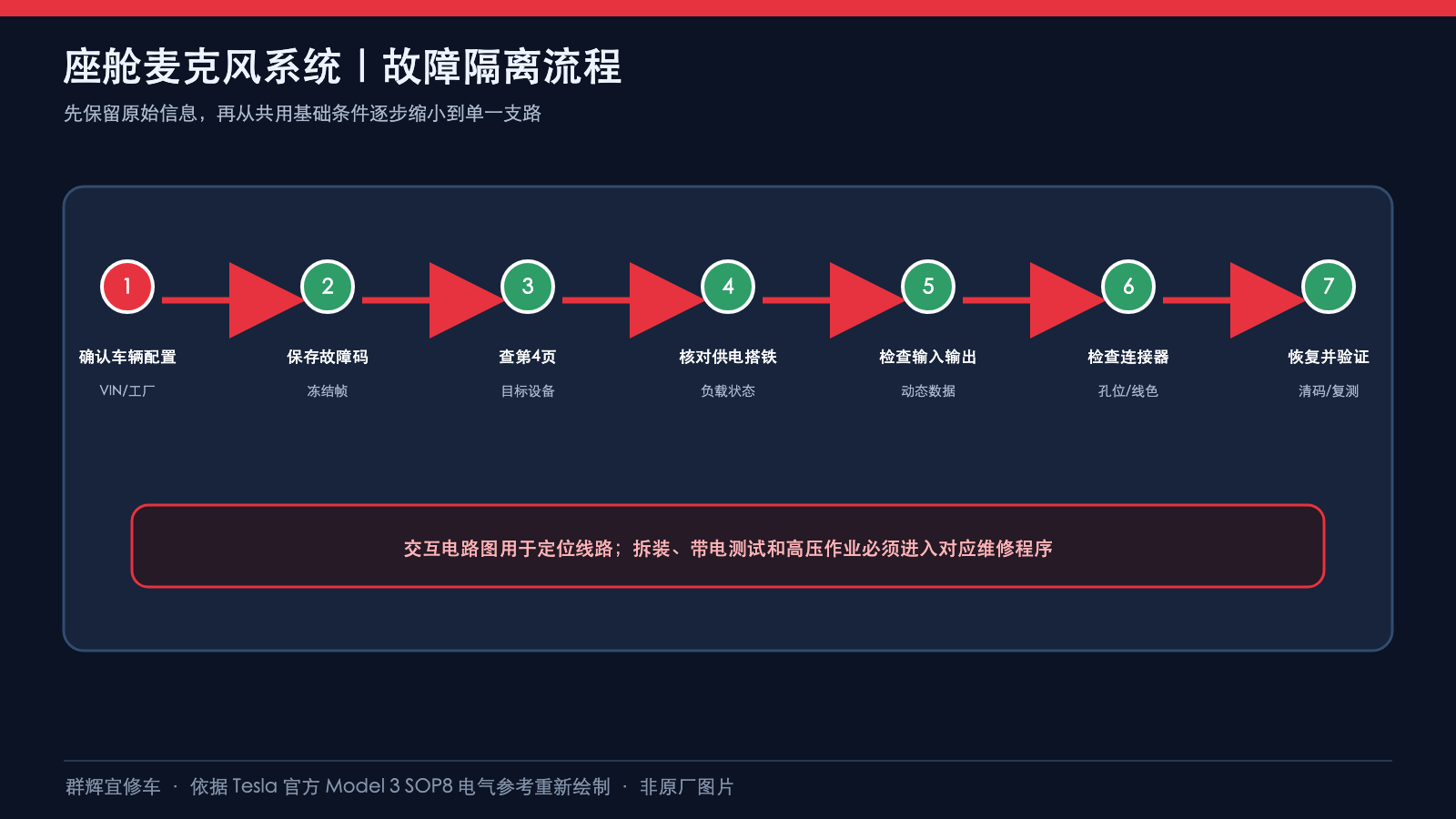

本页没有给出合格电压、导通电阻阈值、示波器标准波形,也没有麦克风拆卸、顶棚卡扣位置或端子正反面孔位图。出现语音输入问题时,本文只能帮助锁定应查的配置和线路段,不能凭症状直接判定更换哪只麦克风。需要测量时,应另查适用诊断程序、断电要求、连接器视图与合适测试转接件,不得随意短接或向通信线送电。
资料来源与配图说明
依据实际检查的Tesla SOP8 Audio - Microphones交互页面及对应打印图整理。四张图按线路段重绘,省略无关回路和细小线束信息,并非特斯拉原图或连接器实物孔位图;方框不是零件外观,导线长度不代表实车距离。涉及高压、约束系统等作业须由具备资质的人员按适用维修程序完成安全隔离和恢复。
