2024+ 特斯拉 Model 3 SOP8 左舵音响系统：扬声器、功放与车身控制器

左舵音响页必须先区分RADIO、BAUDIO与PAUDIO，再按MCU端、车身直通端和扬声器端逐段核对。这页不是把所有扬声器都接到一个独立功放的概念图。MCU部分端口标Analog Out，车身控制器多处标Pass-through；RADIO的双线以太网则是另一类信号。本文按八组拆开原图，不把顶棚扬声器误列为通信设备，也不凭“功放”标题增加原图没有的外置模块。

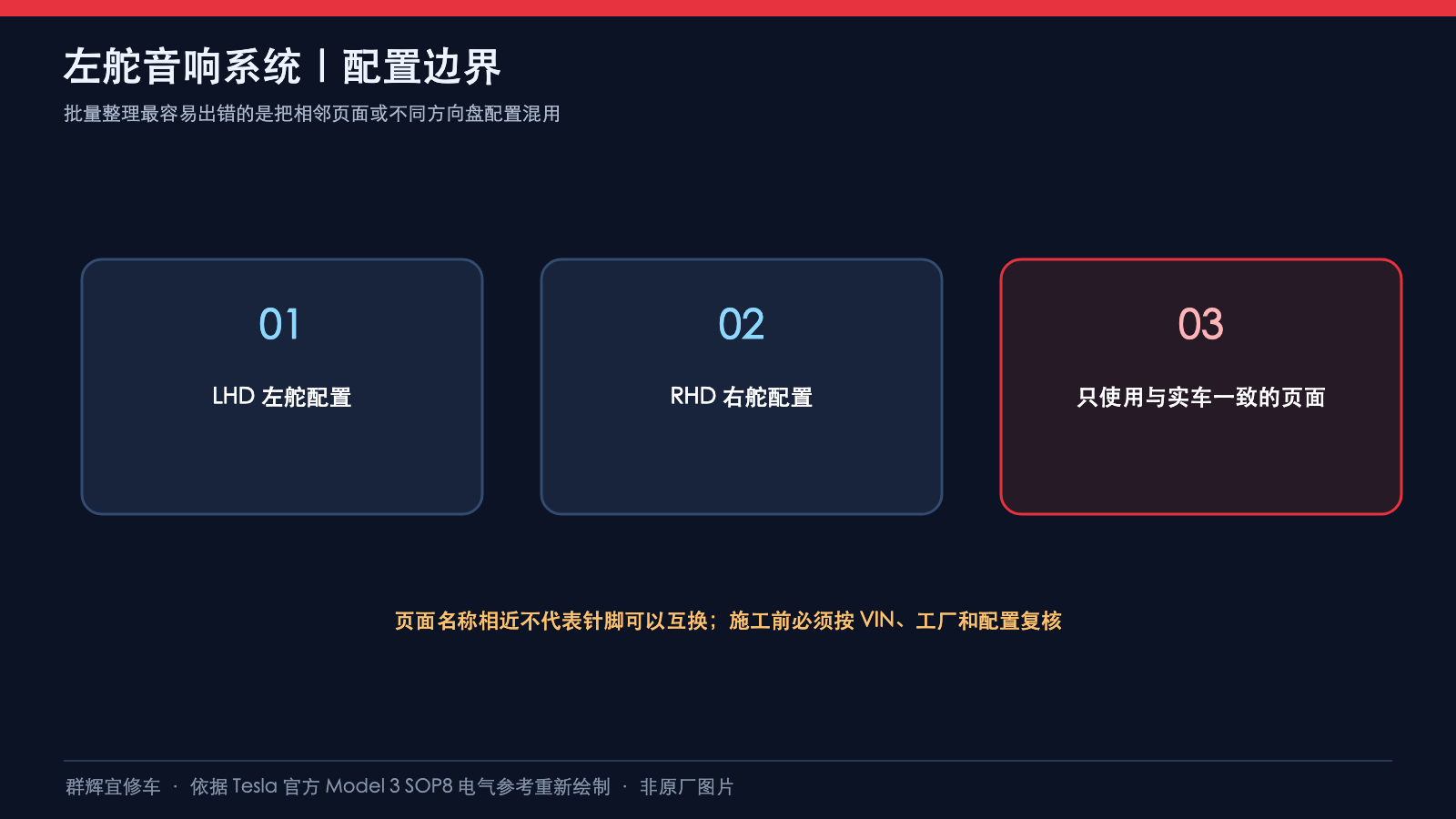

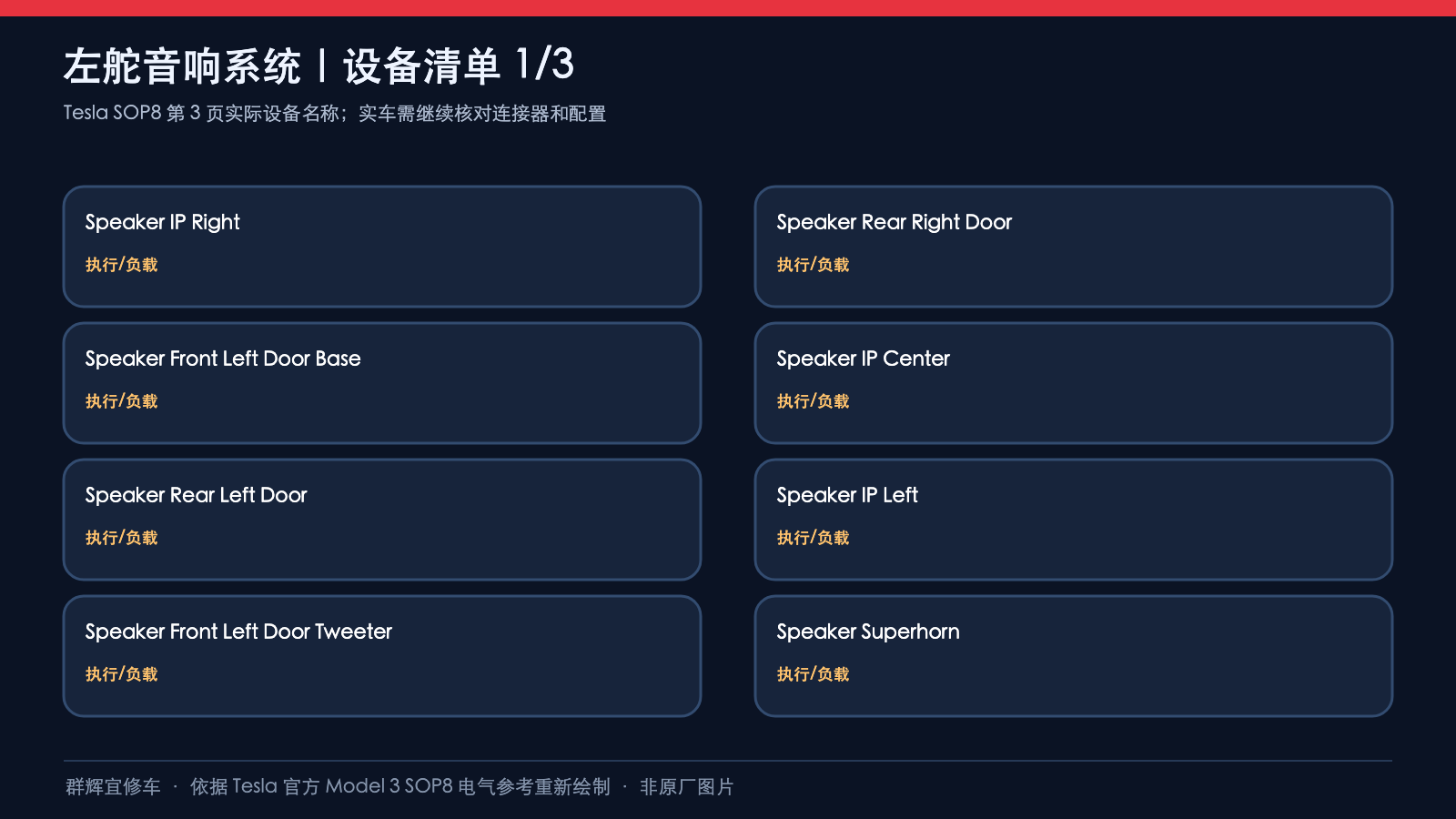

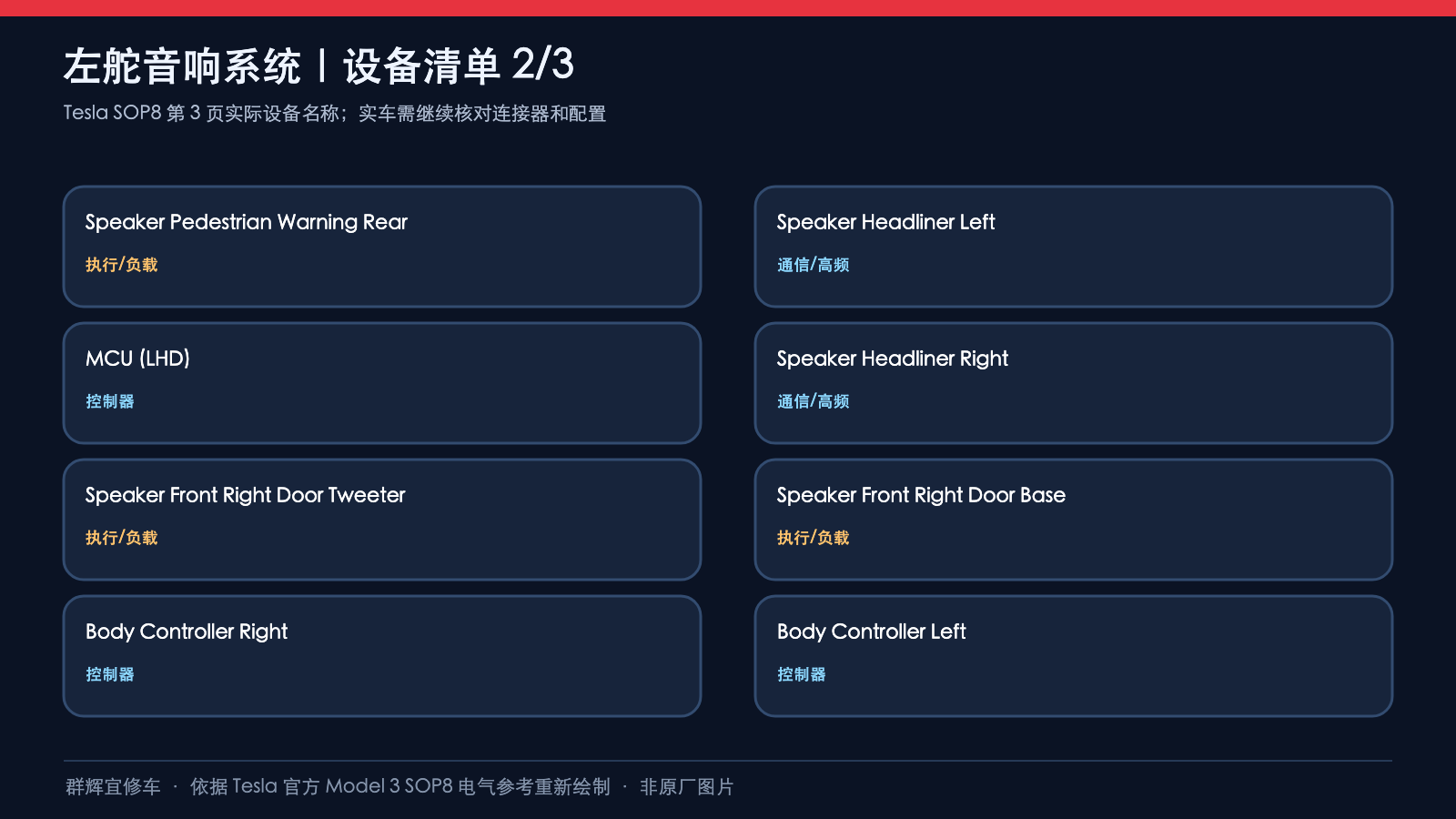

资料为Model 3 SOP8、prog-233的Audio Lhd，05/2023，交互参数page=3，打印页4 of 57。原打印图页脚NAME写Active Suspension，但实际页内电路和交互名称为Audio Lhd；本文按实际音响电路核对并保留这一资料差异。必须按工厂、生产日期、左舵及音响配置选择，不能只按标题2024+使用。

图中合写M/F表示中间插接件两侧同号端子。P/N表示音频端对，不等于可外接电源的正负极。配图是连接关系，不能用作实物端面朝向或探针插入图。

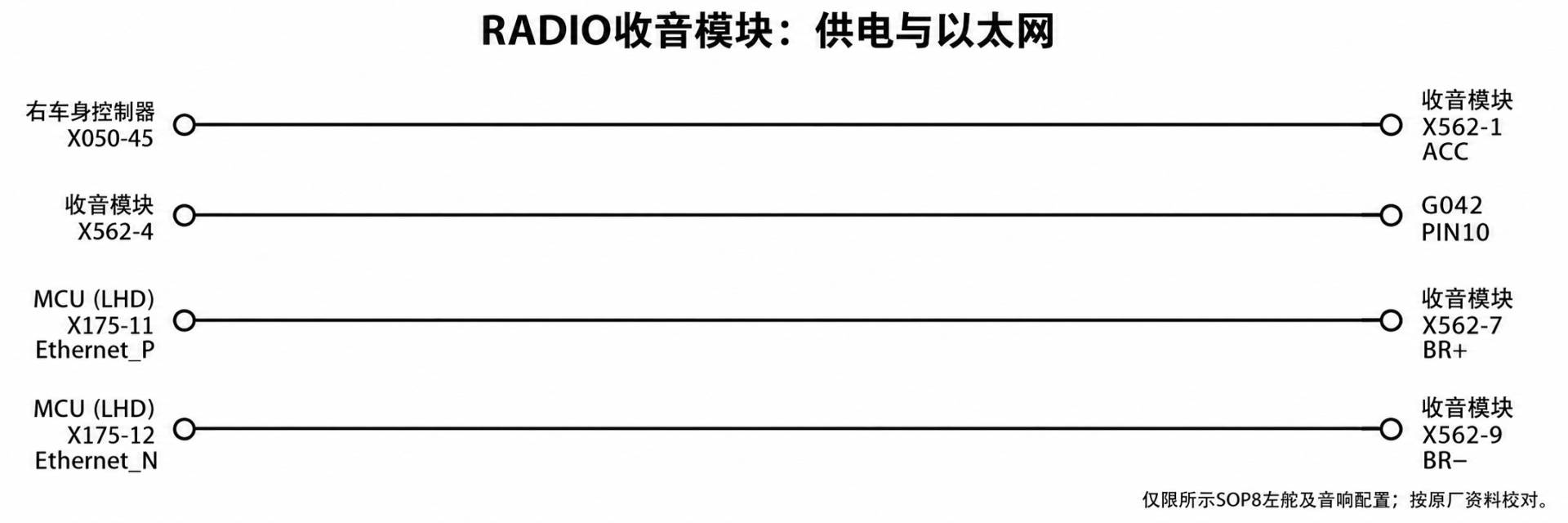

1、RADIO：供电、地与以太网分开

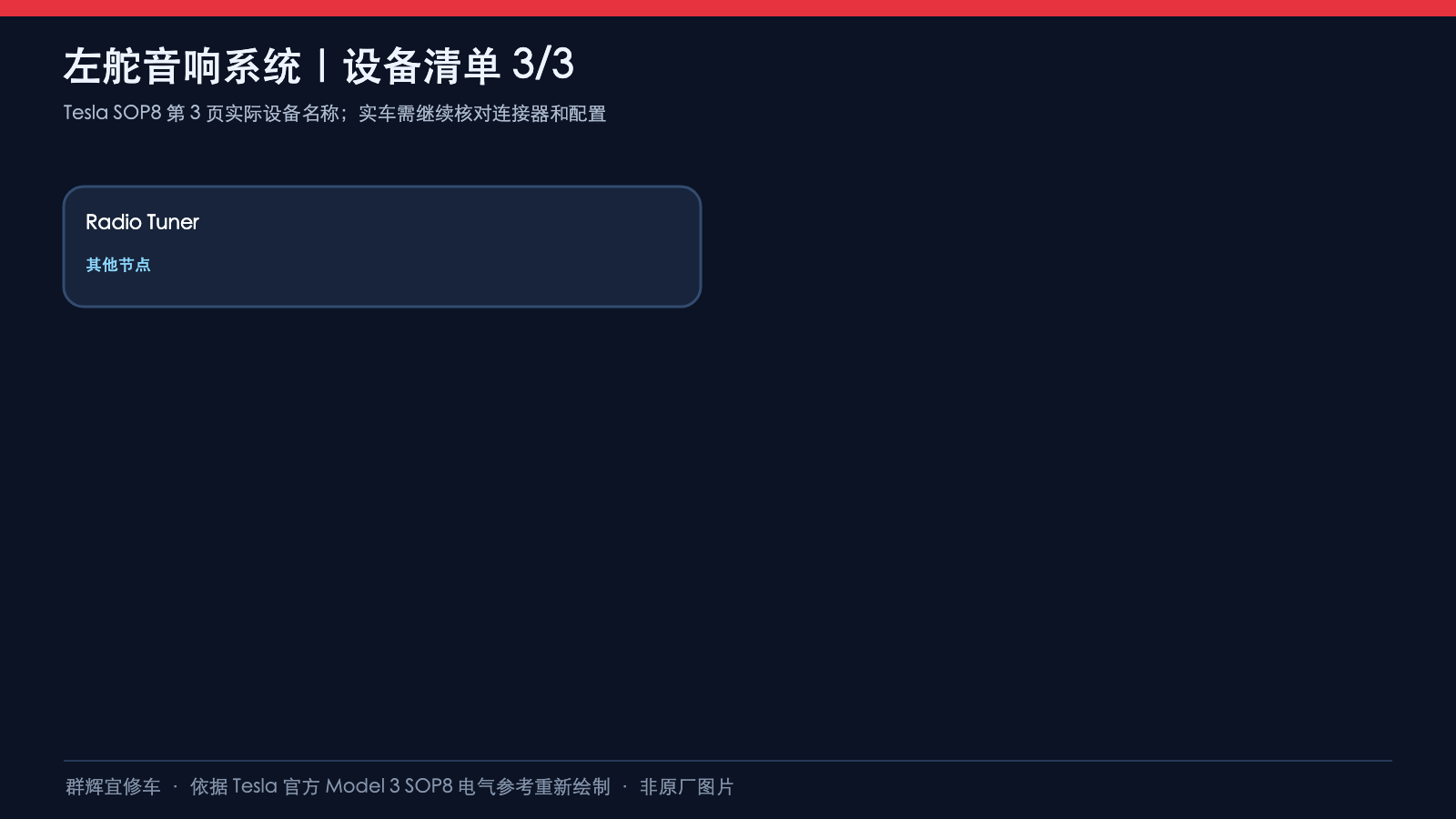

右车身控制器X050-45的高边输出接Radio Tuner X562-1（ACC），X562-4经G612-A接G042 PIN10。收音模块的双线以太网为MCU X175-11接X562-7（BR+），X175-12接X562-9（BR−）。这两条不是扬声器音频线，也不是CAN。

原图该支路带RADIO及LHD条件。右控制器顶部列X050A/X050B，但这条线旁写X050-45；本文保留原线旁编号，实车须继续核对Connector Reference，不能自行选择A或B。没有收音功能时，应按适用程序分别检查供电、返回与数据链路，而不是直接更换扬声器。

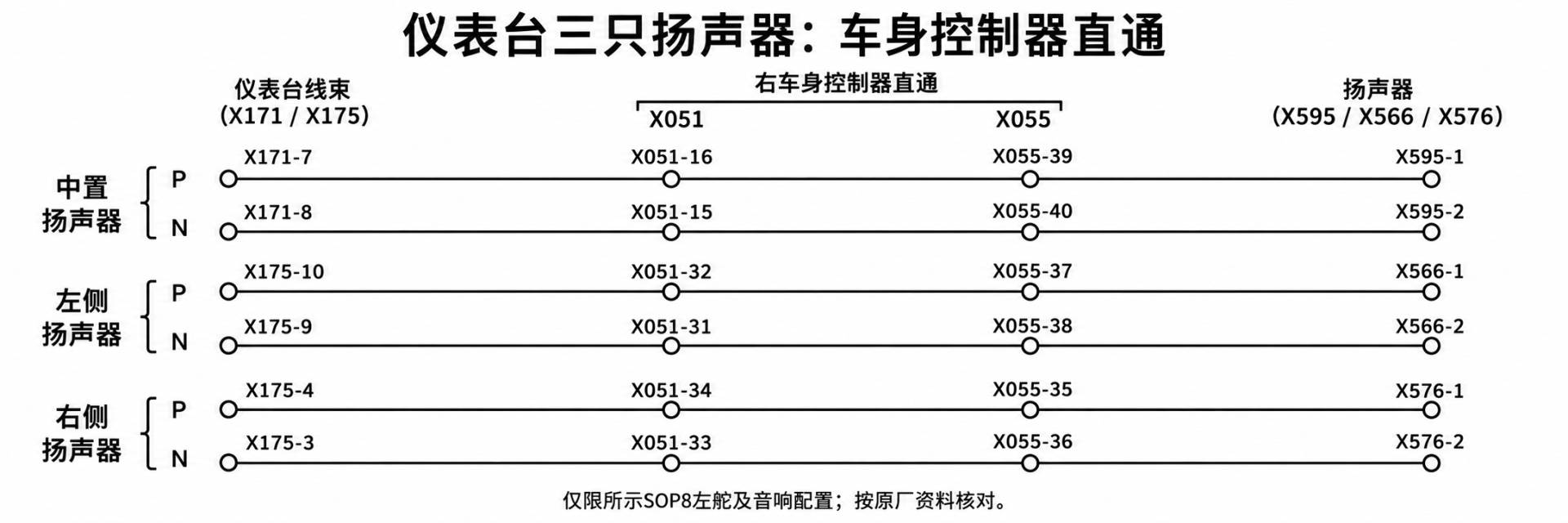

2、仪表台三只扬声器：直通孔位成对记录

中心扬声器X595：P为X171-7→X051-16→X055-39→X595-1；N为X171-8→X051-15→X055-40→X595-2。原图从MCU到右车身控制器及其后段的线径并不完全相同，不能把一段标注概括成整条线规格。

左侧X566：P为X175-10→X051-32→X055-37→X566-1；N为X175-9→X051-31→X055-38→X566-2。右侧X576：P为X175-4→X051-34→X055-35→X576-1；N为X175-3→X051-33→X055-36→X576-2。

X051到X055在原图属于车身控制器直通关系，不是独立功放输出级。不能因线经过车身控制器，就断言音频一定由该控制器放大。

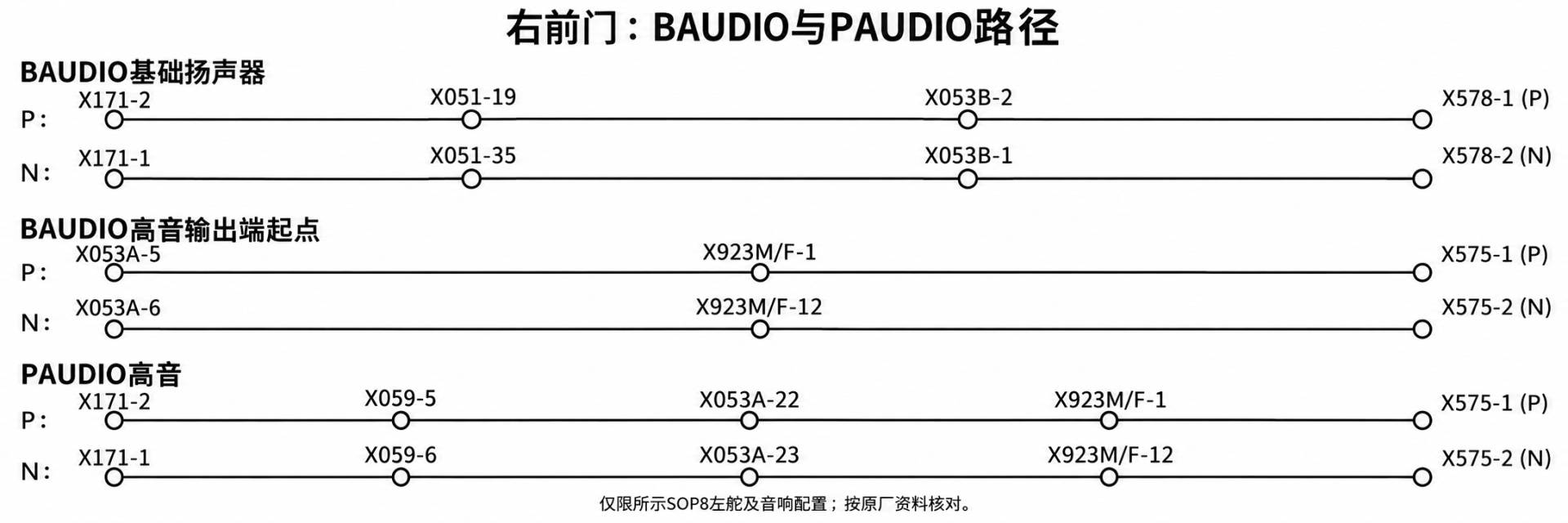

3、右前门：基础扬声器和高音有不同配置

BAUDIO基础扬声器X578：P为X171-2→X051-19→X053B-2→X578-1；N为X171-1→X051-35→X053B-1→X578-2。原图相关后段还带RHST条件，不能省略配置核对。

BAUDIO高音路径从右控制器Special端X053A-5/6出发，经X923M/F-1/12到X575-1/2。原图内部画有电容相关支路，重绘在这一组从输出端起画，不用直线绕过内部元件，也不补写电容值。

PAUDIO高音则为X171-2→X059-5→X053A-22→X923M/F-1→X575-1；N为X171-1→X059-6→X053A-23→X923M/F-12→X575-2。两种配置最终都到X575，但前段端子不同，不能同时并接或把BAUDIO的5/6换成PAUDIO的22/23。

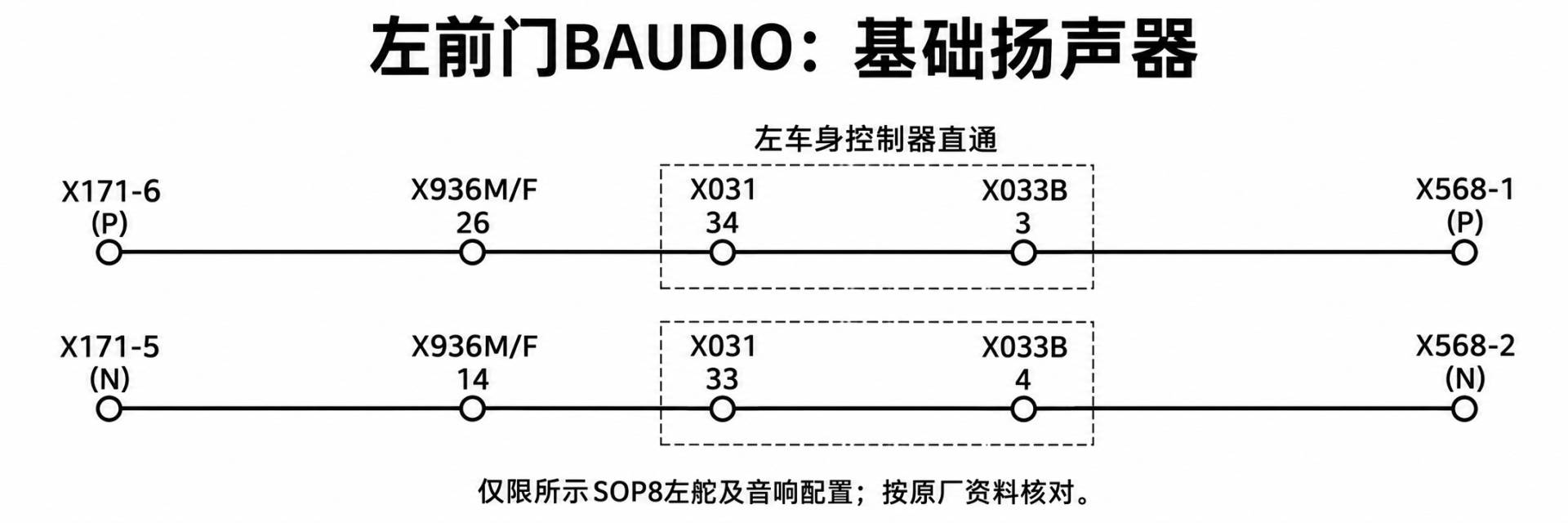

4、左前门基础扬声器：比右侧多一个中间接头

BAUDIO左前门X568：P为X171-6→X936M/F-26→X031-34→X033B-3→X568-1；N为X171-5→X936M/F-14→X031-33→X033B-4→X568-2。

这条路径经过X936后进入左车身控制器，不能将右前门图直接镜像复制。原图后段带LHST条件；检查中应记录完整端点和中间接头，不要仅写“左门两根音频线”。

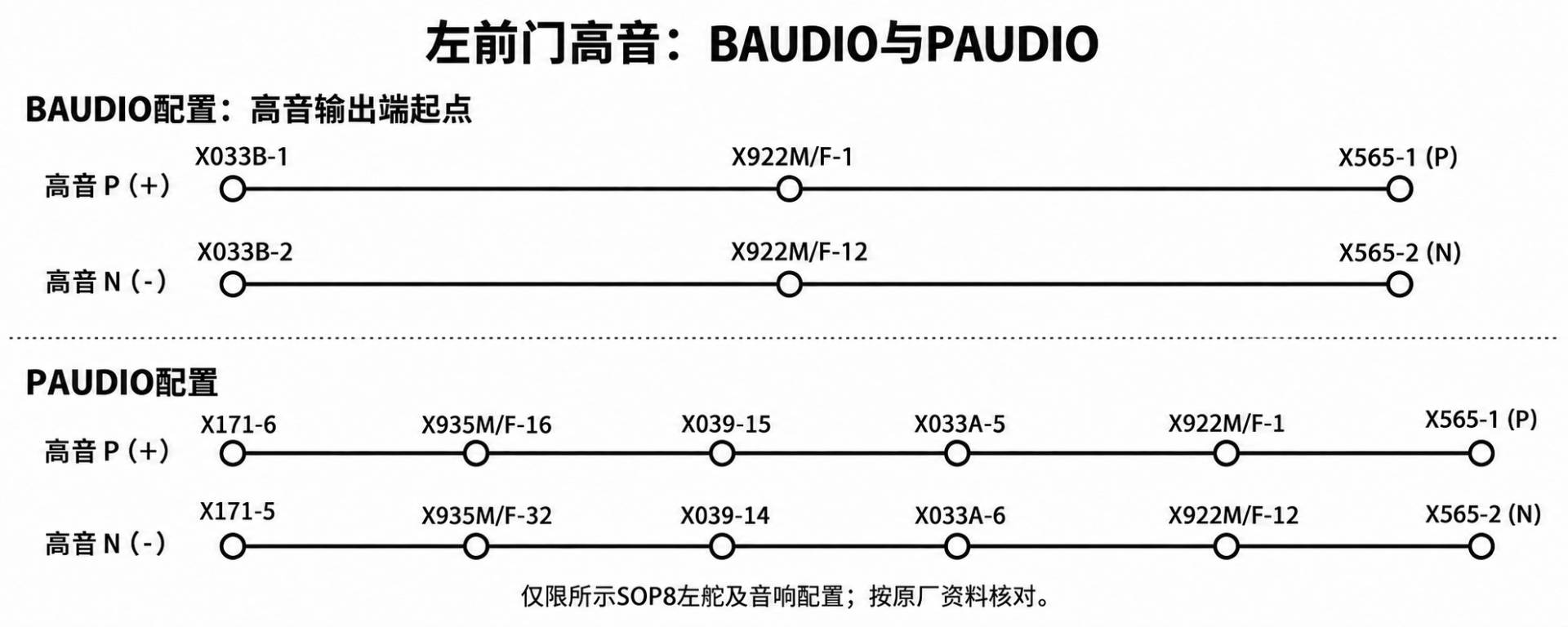

5、左前门高音：X922相同，上游不同

BAUDIO从Special端X033B-1/2出发，经X922M/F-1/12到X565-1/2。和右侧一样，原图内部电容相关支路不在本简图中改造成普通直通；图示起点是输出端，不能反推绕接方式。

PAUDIO的P为X171-6→X935M/F-16→X039-15→X033A-5→X922M/F-1→X565-1；N为X171-5→X935M/F-32→X039-14→X033A-6→X922M/F-12→X565-2。

左侧基础扬声器经过X936，高音PAUDIO前段经过X935；这两个相近编号不可混淆。原图部分后段同时列LHD或RHD适用表达式，不表示可以直接把MCU左舵端子套到右舵车辆。

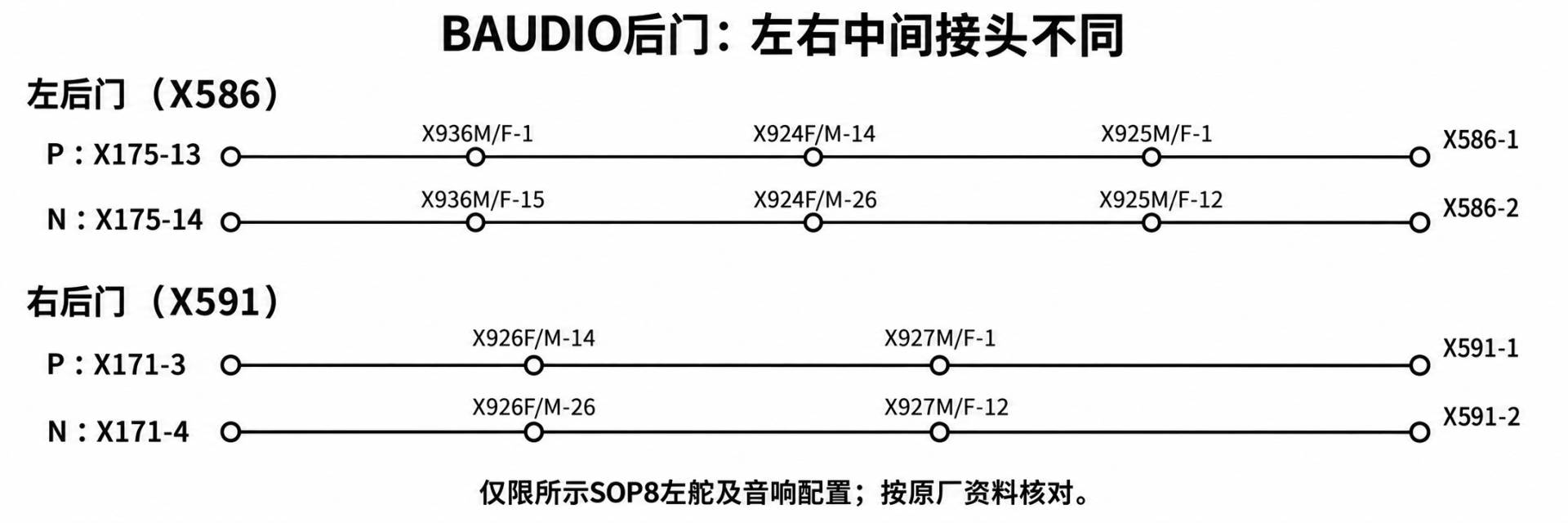

6、BAUDIO后门：左右插接路径并不对称

左后门P：X175-13→X936M/F-1→X924F/M-14→X925M/F-1→X586-1；N：X175-14→X936M/F-15→X924F/M-26→X925M/F-12→X586-2。

右后门P：X171-3→X926F/M-14→X927M/F-1→X591-1；N：X171-4→X926F/M-26→X927M/F-12→X591-2。右侧本页未经过左侧的X936。F/M顺序保留原图标识，不代表拆开插头后的观察方向。

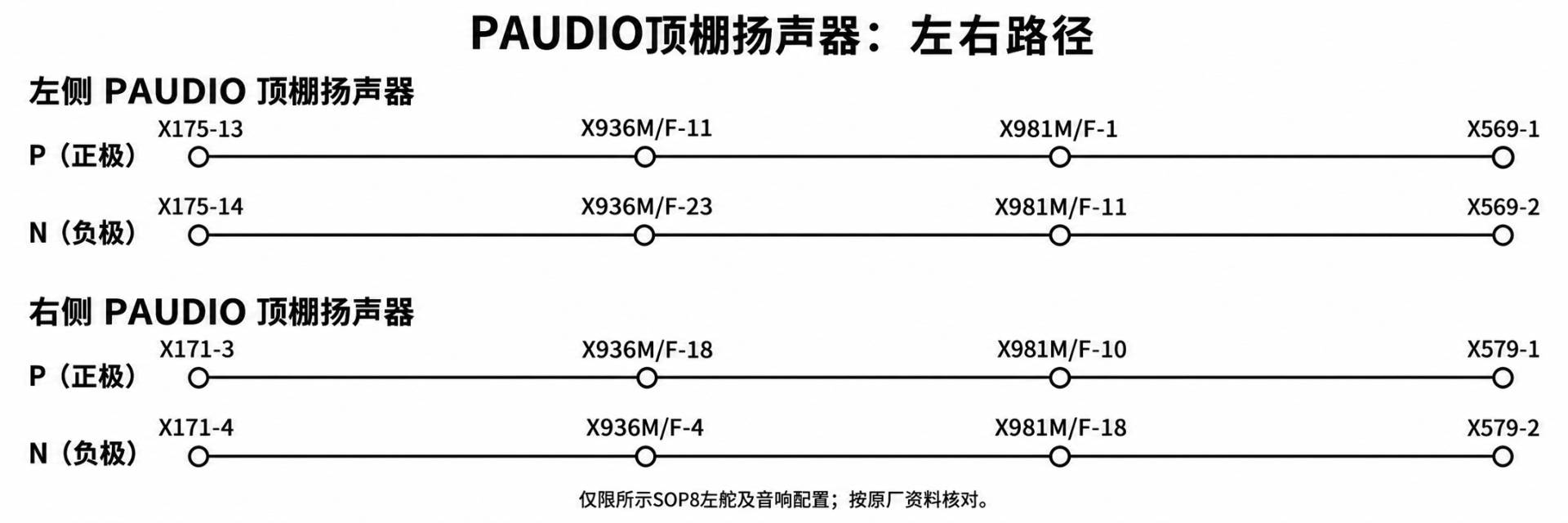

7、PAUDIO顶棚：不能当成后门支路直接替换

左顶棚P：X175-13→X936M/F-11→X981M/F-1→X569-1；N：X175-14→X936M/F-23→X981M/F-11→X569-2。

右顶棚P：X171-3→X936M/F-18→X981M/F-10→X579-1；N：X171-4→X936M/F-4→X981M/F-18→X579-2。原图设备端为Analog In，属于扬声器音频输入，不是通信总线。

BAUDIO后门与PAUDIO顶棚共用某些MCU端口名称，但使用不同线段和配置条件。不能把原图同时列出的版本当成同车所有分支都存在，更不能据此进行改装并联。

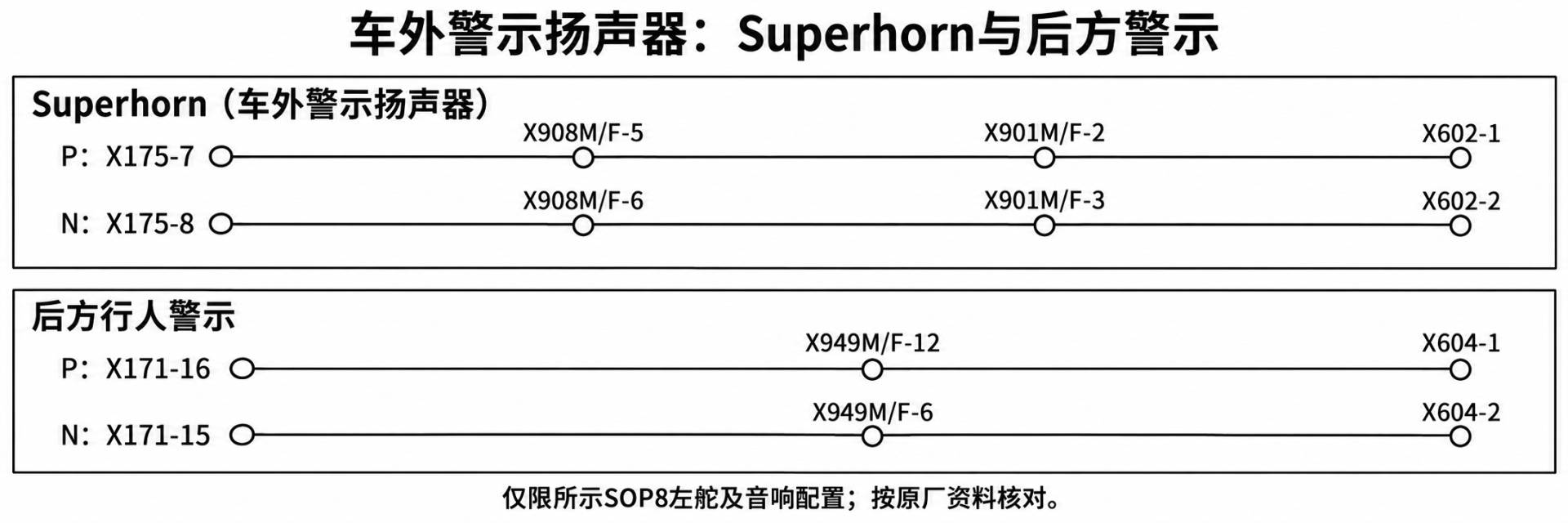

8、车外警示：与舱内音乐支路分开

Superhorn的P为X175-7→X908M/F-5→X901M/F-2→X602-1；N为X175-8→X908M/F-6→X901M/F-3→X602-2。原图靠设备端标Size at pin: 1.00，不等于前面所有线段都为1.00。

后方行人警示扬声器P为X171-16→X949M/F-12→X604-1；N为X171-15→X949M/F-6→X604-2。不能将警示扬声器当作普通音乐扩展口，也不能用断线、旁路或禁用方式处理异常；按对应程序恢复并检查警示功能。

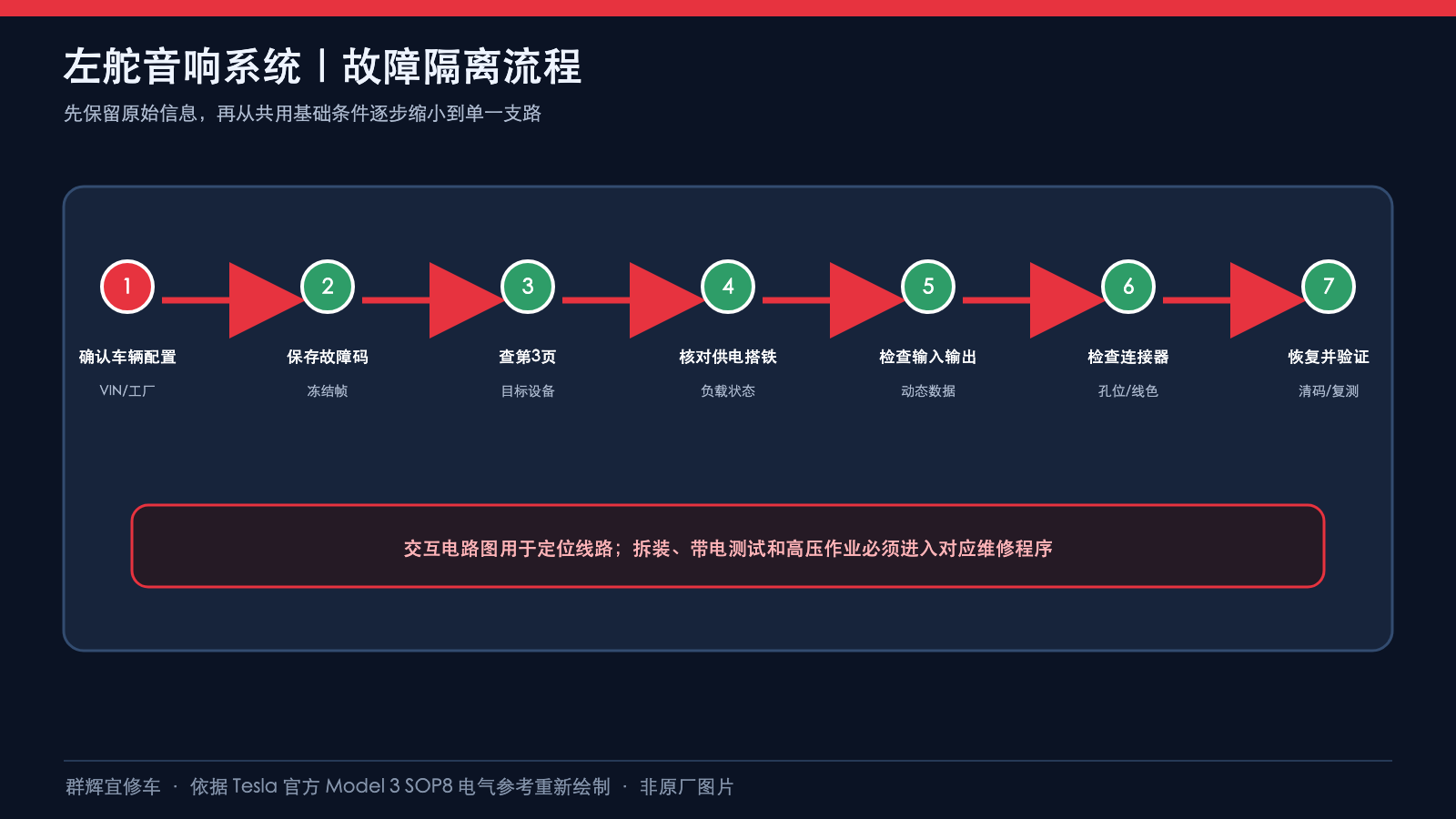

9、诊断与验收边界

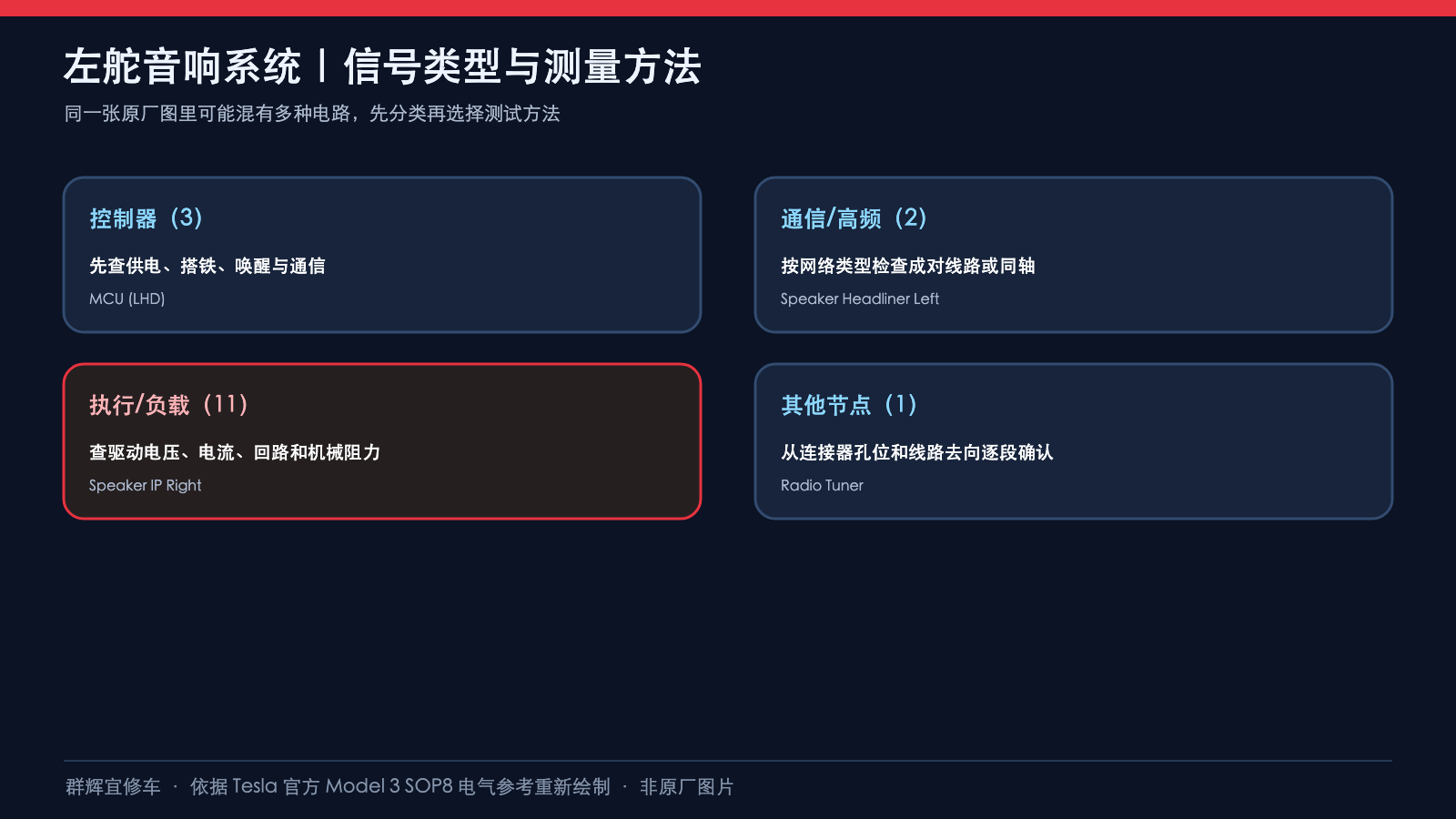

这页不提供通用扬声器阻抗、音频幅值、功率、直流偏置、电容值或针脚外加电源测试。先确认版本和故障支路，再使用适用程序和探针，保留双绞与线束结构，不扩大端子孔、不短接P/N。

检查记录至少包含MCU端子、车身直通端子、中间插接件、负载端与音响配置。无声、失真和断续现象不能仅凭设备名称判定同一种原因。维修后按适用程序检查目标声道及相关警示功能；只清码或听见一次声音不算完整验收。

资料来源

Tesla Model 3 SOP8 Audio Lhd交互图；对应打印图4 of 57，05/2023。八幅教学重绘按原图分组，保留连接端点与版本差异，省略部分线长、线材及内部元件细节，实车操作仍须核对适用原厂资料。
