奔驰7DCT300湿式双离合变速箱：独立油泵、选挡鼓与P挡原理

7DCT300是一款横置、电液控制的湿式七速双离合变速箱，最大输入扭矩为300 N·m。它把两套手动副变速箱、湿式K1/K2离合器、两个输出轴和差速器集成在同一总成内。与传统集中式液压阀体思路不同，它用独立电动油泵直接控制两只离合器压力，并用电机直接驱动奇数挡和偶数挡选择机构。

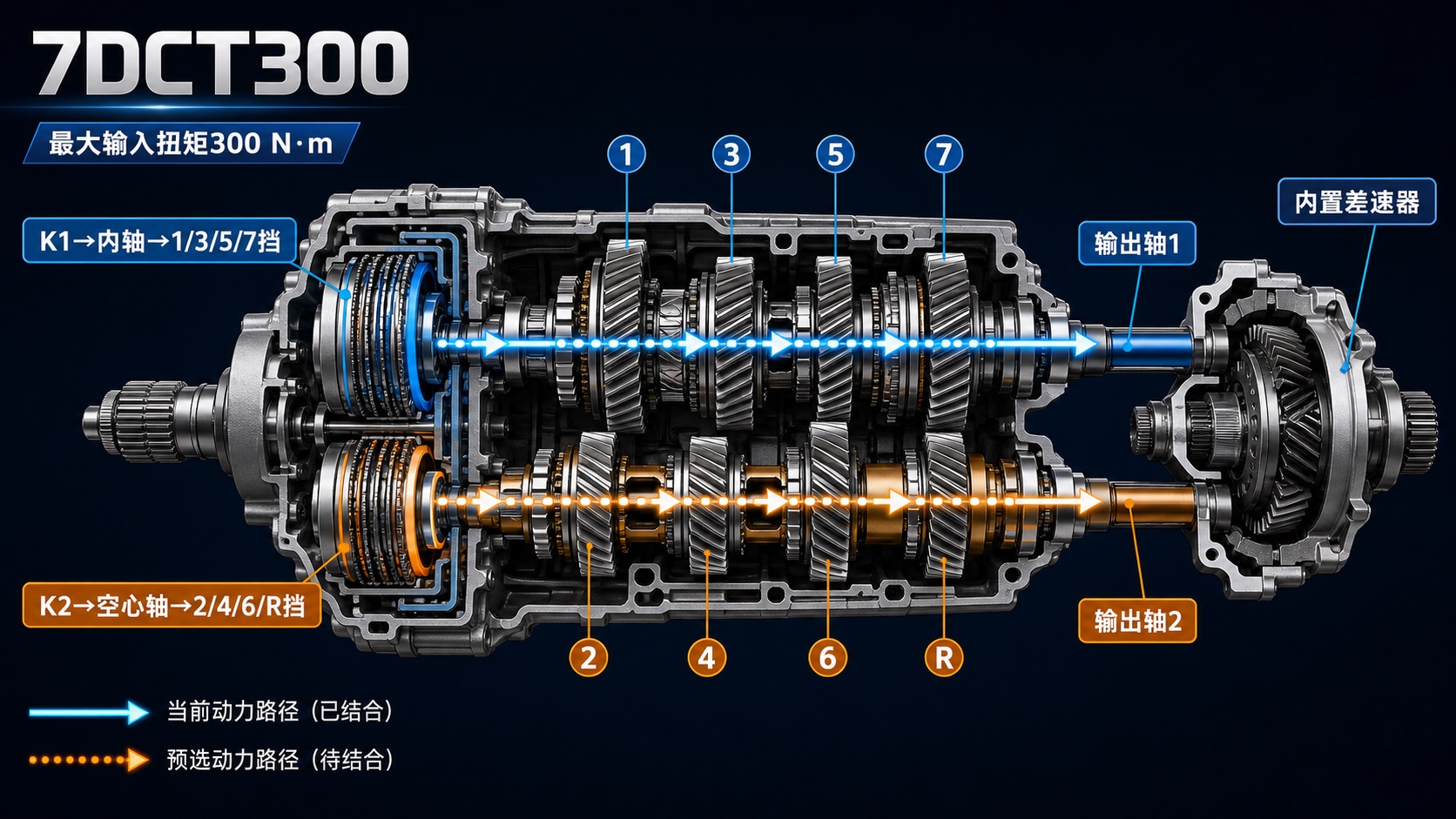

一、两套副变速箱如何共同工作

K1多片离合器连接内轴，负责1、3、5、7挡；K2连接套在内轴外部的空心轴，负责2、4、6挡和R挡。两个输入路径分别经过齿轮与同步器连接到输出轴1或输出轴2，再汇入内置差速器。因为下一挡可在未传递扭矩的一侧提前预选，换挡时主要通过K1与K2的交叉接合完成动力交接。

• 七个前进挡、一个倒挡，并设置机械P挡锁。
• 1挡和R挡采用双锥同步器，以提高低速大转速差下的同步能力。
• 2至7挡采用单锥同步器。
• 四个换挡拨叉被组织在奇数与偶数两套旋转选择机构中。
• DCT控制单元安装在变速箱壳体处，缩短执行器连接路径。

二、双离合器交接为什么决定换挡品质

升挡时，当前离合器逐步减小扭矩，另一只离合器同步增加扭矩；发动机控制单元也会配合调整输出。若K1/K2压力建立速度、实际压力反馈或离合器摩擦特性偏离，驾驶员会感到转速上扬、动力中断、冲击或抖动。判断时要把目标压力、实际压力、两根输入轴转速、发动机扭矩和目标挡位放在同一时间轴上。

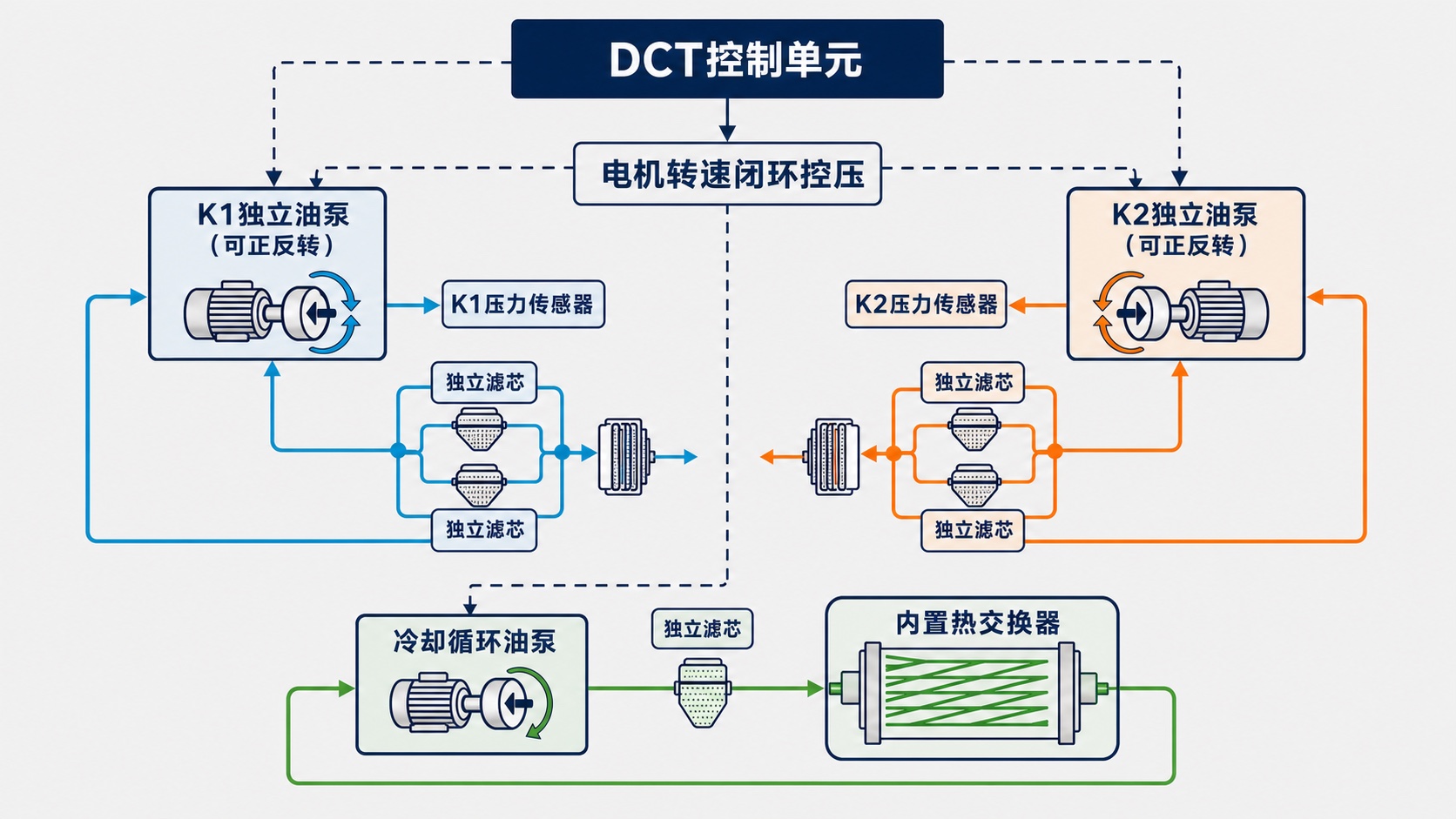

三、K1与K2为何各有独立油泵

K1与K2分别由独立电动机油泵产生结合压力，每只离合器都有自己的压力传感器。DCT控制单元读取实时压力并结合驾驶员扭矩需求，闭环调整泵电机转速；电机能够正反转，使压力建立与释放可以按需控制。每一侧离合器回路配有两个滤芯，冷却循环油泵另有独立滤芯。

这种结构取消了传统意义上统一供压、再由大量电磁阀分配的集中式电液控制单元，但并不意味着“没有液压”。离合器仍靠油压结合，区别在于压力源分散且由电机转速直接调节。诊断压力偏差时，应分别检查对应泵、电源、滤芯、油路、压力传感器与离合器内部泄漏。

四、内置热交换器与油温管理

热交换器集成在变速箱内部，发动机冷却液与变速箱油在隔离通道内交换热量。单独的冷却循环油泵推动油液流经离合器与热交换器。冷车时，冷却液有助于变速箱油更快进入工作温度；高负荷时则把离合器滑摩产生的热量带走。

油温过高超过规定阈值时，系统会请求发动机降低输出功率，直至温度回落。出现高温保护不能只归咎于传感器，应检查油位和油质、冷却泵流量、滤芯堵塞、热交换器及冷却液循环，同时确认是否存在离合器持续滑差。

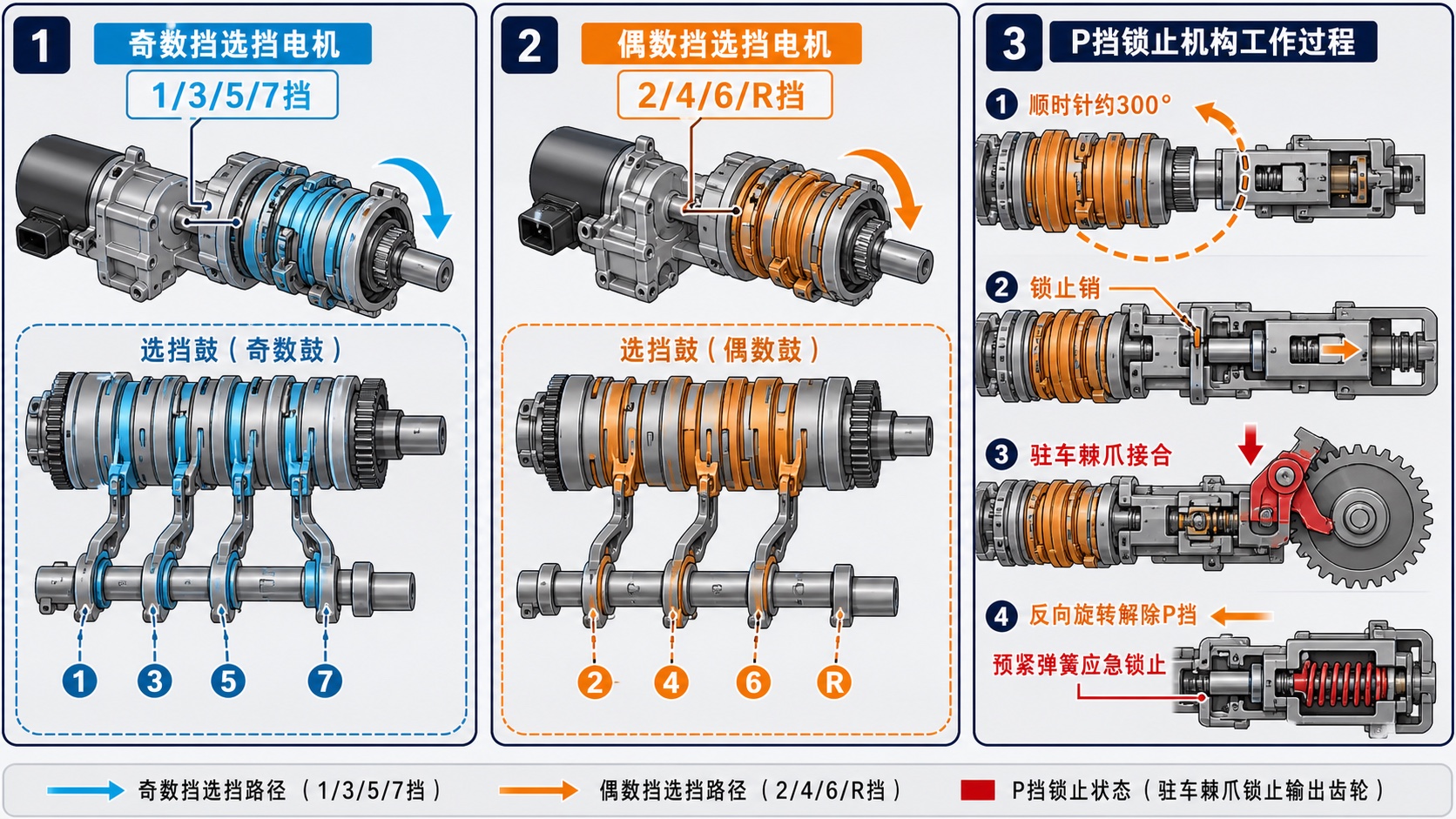

五、奇数与偶数换挡鼓怎样选挡

奇数挡选择电机驱动对应旋转器，控制1、3、5、7挡同步器；偶数挡选择电机控制2、4、6和R挡。四个拨叉的轨迹组合在两只换挡旋转器上，电机转角转化为拨叉轴向移动。位置不可信时，应区分电机无法转动、换挡鼓轨迹受阻、拨叉/同步器卡滞和位置传感反馈异常。

六、以1挡与R挡说明动力传递

进入1挡时，DCT驱动K1油泵使K1结合，奇数挡电机令1/7同步器接合1挡齿轮，内轴经输出轴1把扭矩送到差速器。与此同时，偶数侧可把2挡同步器预选到位，但K2尚未结合，所以没有第二条动力流。升入2挡时，控制单元让K1释放、K2结合，动力平顺交给空心轴侧。

倒挡由K2路径承担：K2结合后，偶数挡电机使R/4同步器移向R挡，空心轴的动力通过相关惰轮和输出轴传到差速器。若只有倒挡和偶数挡异常，应优先检查K2压力回路与偶数选择机构，而不是同时拆检两套副变速箱。

七、机械P挡锁止和应急锁止

请求P挡时，DCT控制偶数挡电机使换挡鼓顺时针旋转约300°，滑块通过锁止销与换挡鼓耦合，随后应急锁止机构和操作机构推动驻车棘爪落入P挡齿。解除时电机反向驱动换挡鼓。

如果换挡鼓尚未位于P挡锁止位置、锁止杆处于结合状态，并且驻车棘爪提升电磁阀没有被激活，锁止杆会脱开，预紧弹簧释放，令驻车棘爪进入锁止。这条后备路径的目标是电控异常时防止车辆溜车。若系统确认棘爪无法结合，还会通过电动驻车制动器建立防溜车保护。

八、应急运行模式提供哪些定位线索

• K1或K2促动发生故障：系统可能中断动力流，车辆无法继续驱动。
• 奇数挡选择促动器故障：1、3、5、7挡停止使用。
• 偶数挡选择促动器故障：2、4、6和R挡停止使用。
• 油温超过阈值：发动机功率被限制，直到变速箱温度下降。
• 驻车棘爪无法结合：电动驻车制动器被用作防溜车后备。

这里最有价值的是故障按“离合器压力侧”和“挡位选择侧”分区。整条奇数挡消失更像奇数选择执行器或相关供电/控制问题；单个奇数挡异常则还要考虑对应同步器、拨叉和齿轮。K1压力故障却可能影响整条动力交接，不能简单等同于某一个挡位损坏。

九、建议检查顺序

• 读取N15/13双离合器变速箱控制单元、发动机、ESP、EIS及N127传动系统控制单元故障。
• 记录K1/K2目标与实际压力、两只输入速度、油温、挡位位置和驻车棘爪反馈。
• 检查蓄电池电压、DCT控制单元与各泵/选挡电机的电源搭铁。
• 根据奇数、偶数或整车无动力的症状划分故障区域。
• 验证对应油泵电流、压力建立速度、滤芯和油路是否受阻。
• 检查选挡电机角度、换挡鼓、拨叉和同步器机械自由度。
• 修复后完成规定的基本设置，并验证冷车、热车、倒挡、连续换挡与P挡。

诊断思路小结

7DCT300应当按三条独立链路理解：K1/K2油泵和压力传感器控制离合器扭矩，奇偶选挡电机和换挡鼓选择传动比，冷却泵与内置热交换器管理温度。机械P挡又借用偶数挡电机并带弹簧后备。把故障先归入压力、选挡、温控或驻车链路，再结合实际值验证，能显著减少无方向的拆检。
