奔驰座椅饰板处出现噪音：GI91.10-P-043117

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

饰板会产生噪音。

二、原通告列出的可能原因

饰板紧贴的 B 柱之间的空间过窄。

三、检查与补救步骤

移开（见附录）：

框架支架上，离原孔约 7 mm 之处再钻一个新孔（直径 3.0 mm）（位置 1）。

饰板上的固定凸耳，在此钻一个孔（直径 3.0 mm）取而代之（位置 2）。

饰板。

附件

文件 描述

Anhang.jpg 钻孔 3.0 mm 和 3.5 mm

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

N00000000044 7 螺栓 1 自攻螺钉 3.5 x 13 X

操作号与损坏代码

容 时间 损坏代码 提示

91040 36

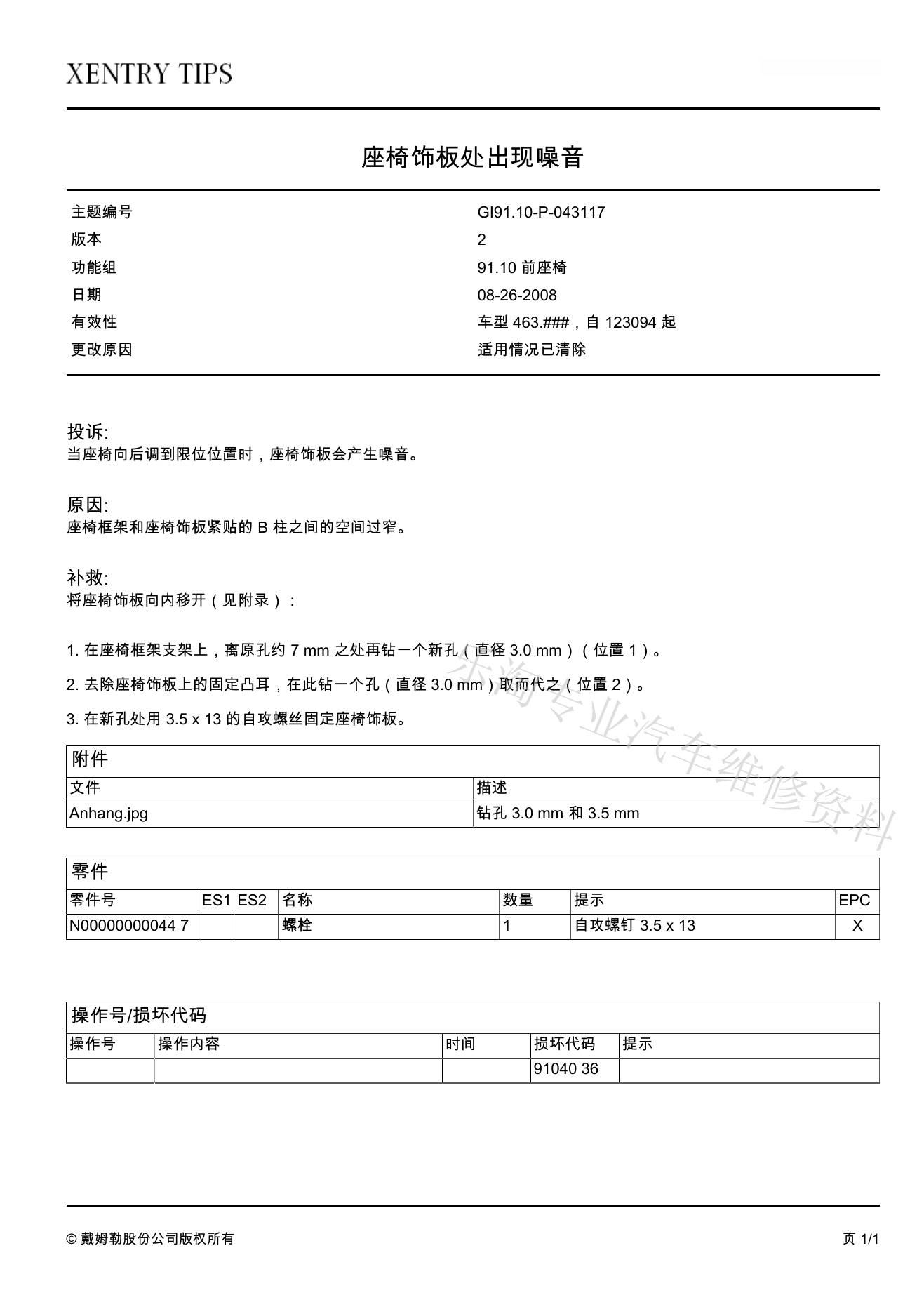

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
