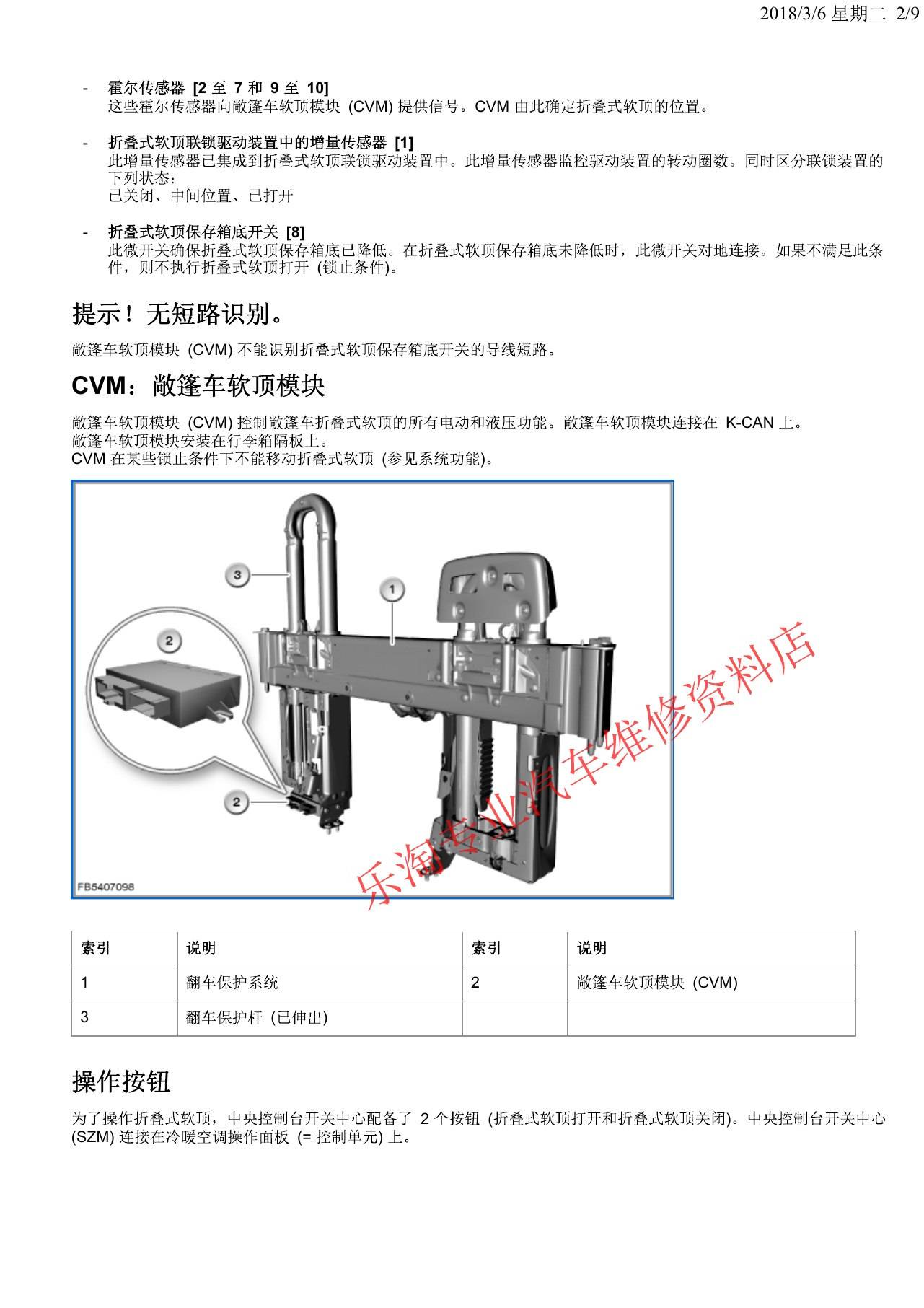

一、控制模块和操作条件
不同车型分别使用敞篷车顶模块、控制开关以及车身控制单元协同完成动作。执行开闭前,控制系统会检查车速、行李厢隔板、车窗、锁止和相关传感器状态。

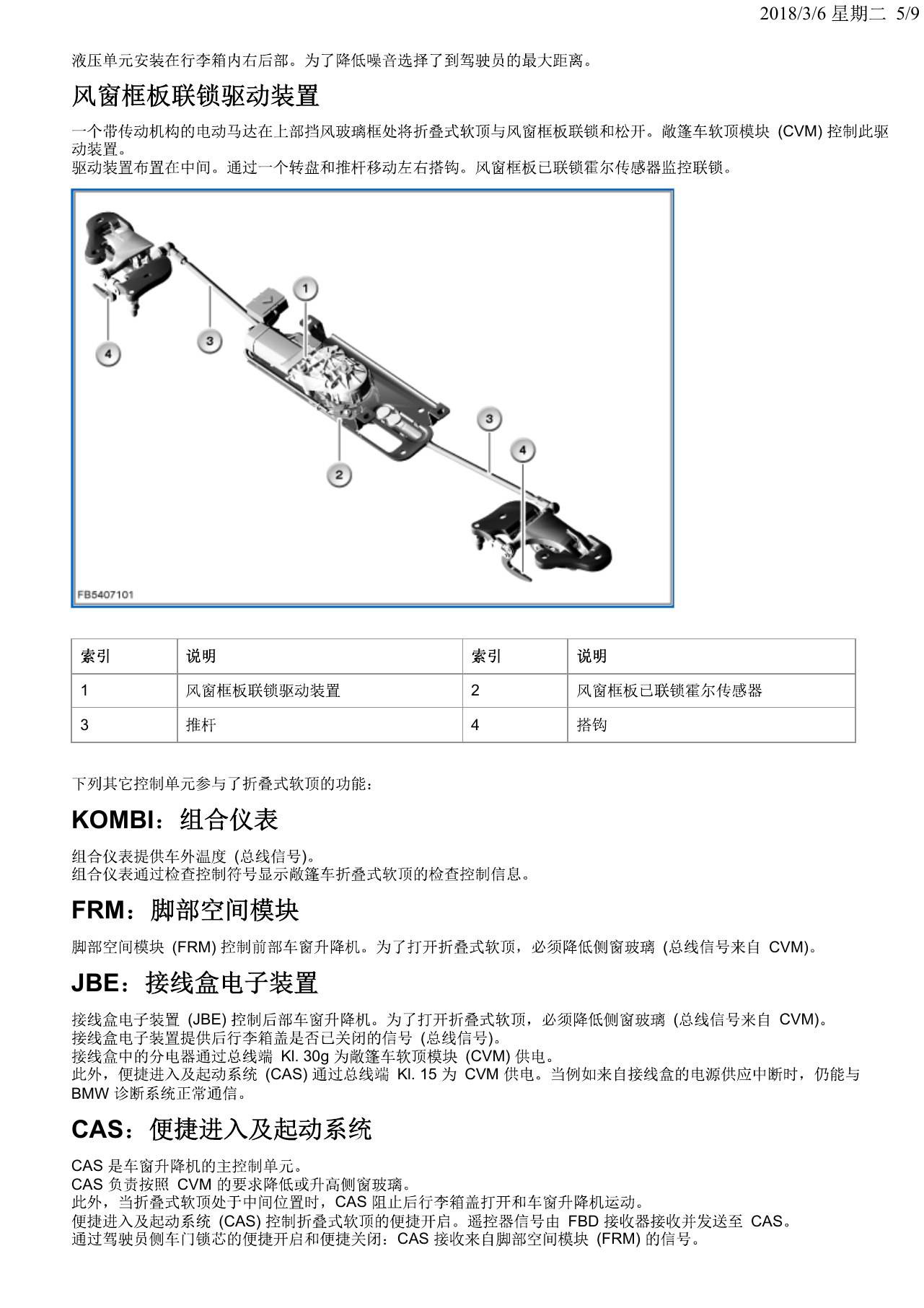

二、E88折叠式软顶

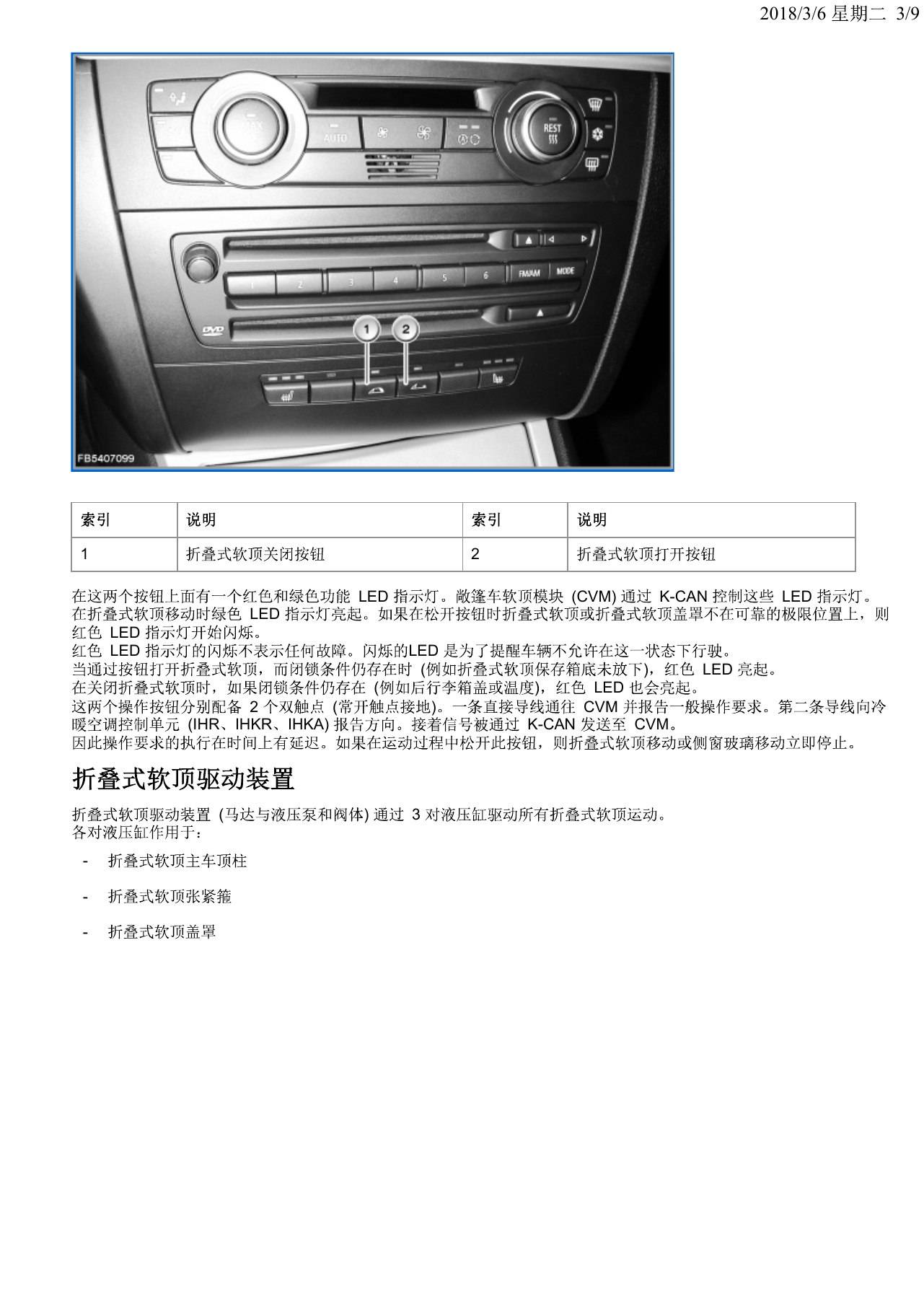

E88软顶由车顶框架、锁止机构、液压或电气驱动及位置检测部件组成。操作开关发出请求后,系统按照既定顺序控制车窗、解锁、折叠和锁止。

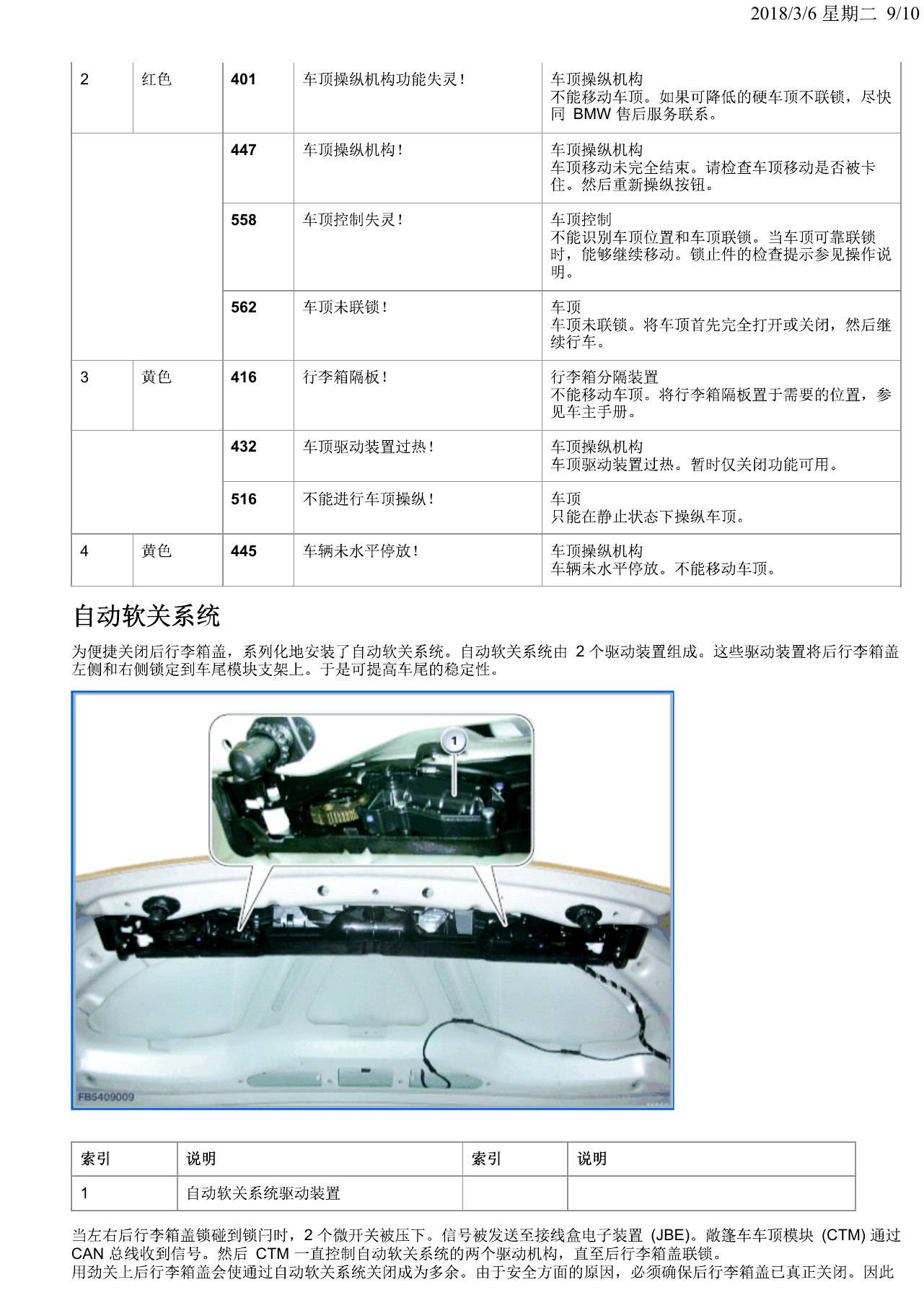

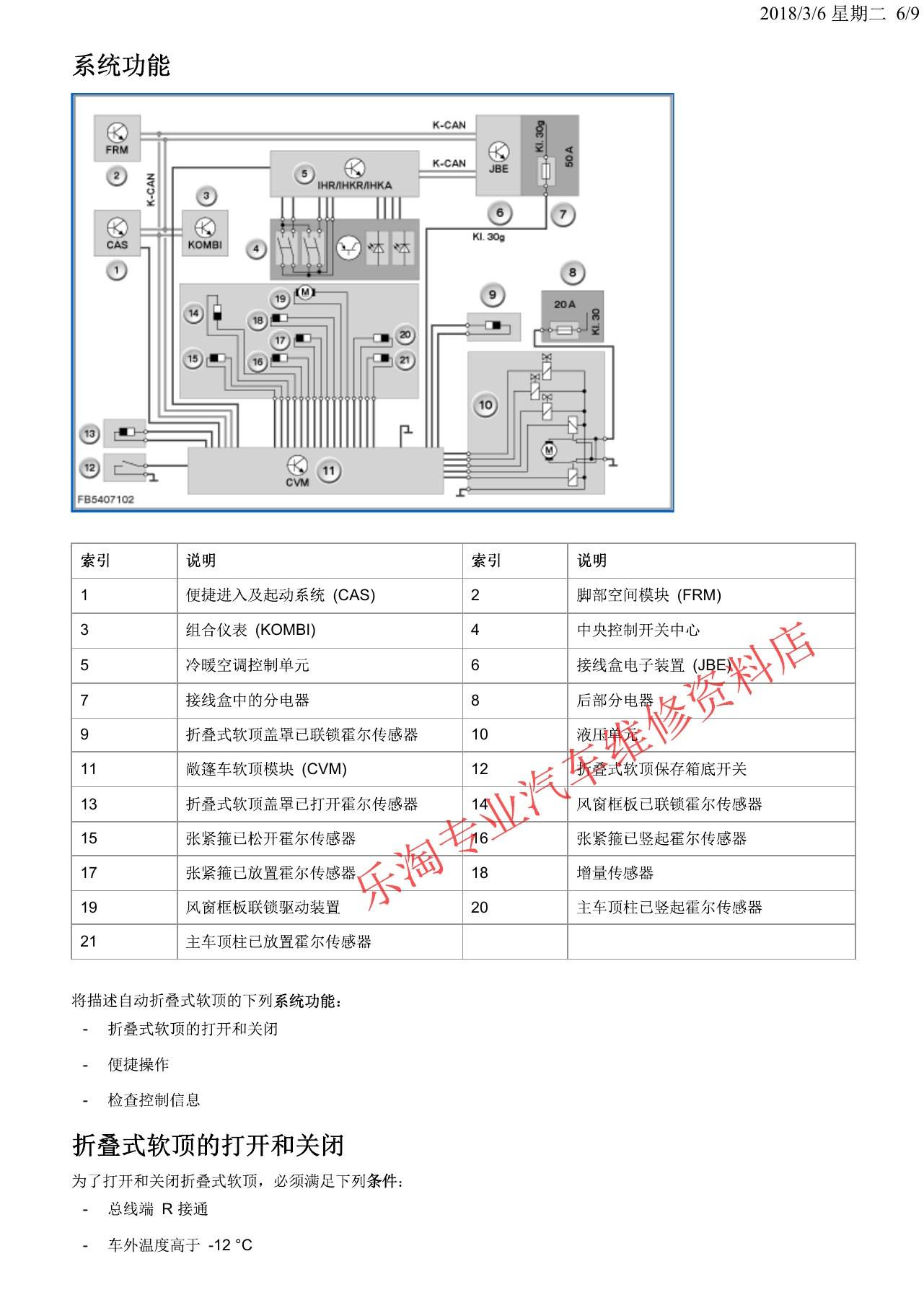

三、E88系统电路与故障记忆

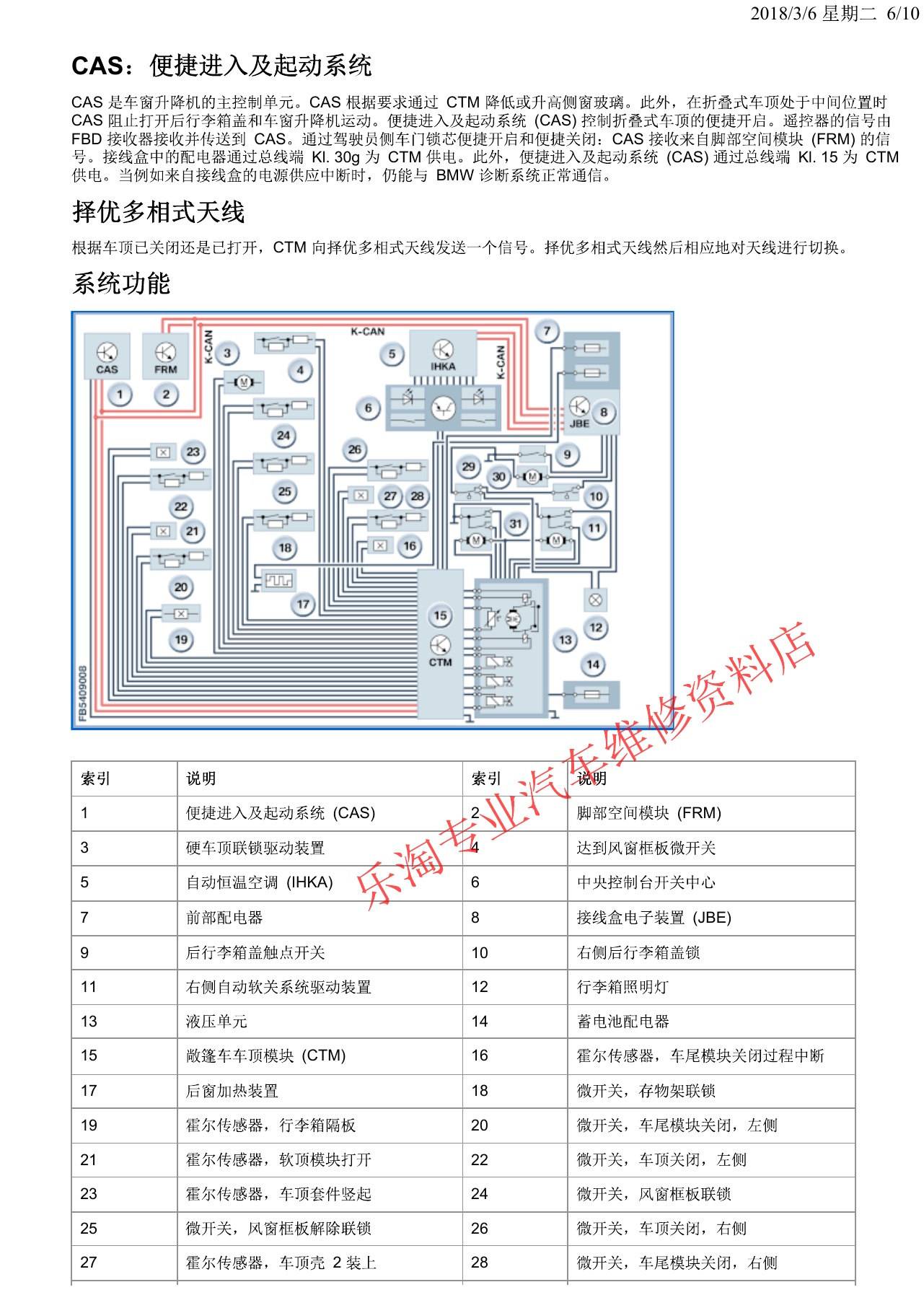

系统电路图显示车顶模块与开关、传感器、驱动部件及其他车辆控制单元之间的连接。诊断时应先读取故障记忆和当前状态,再根据缺失的解锁条件检查对应输入。

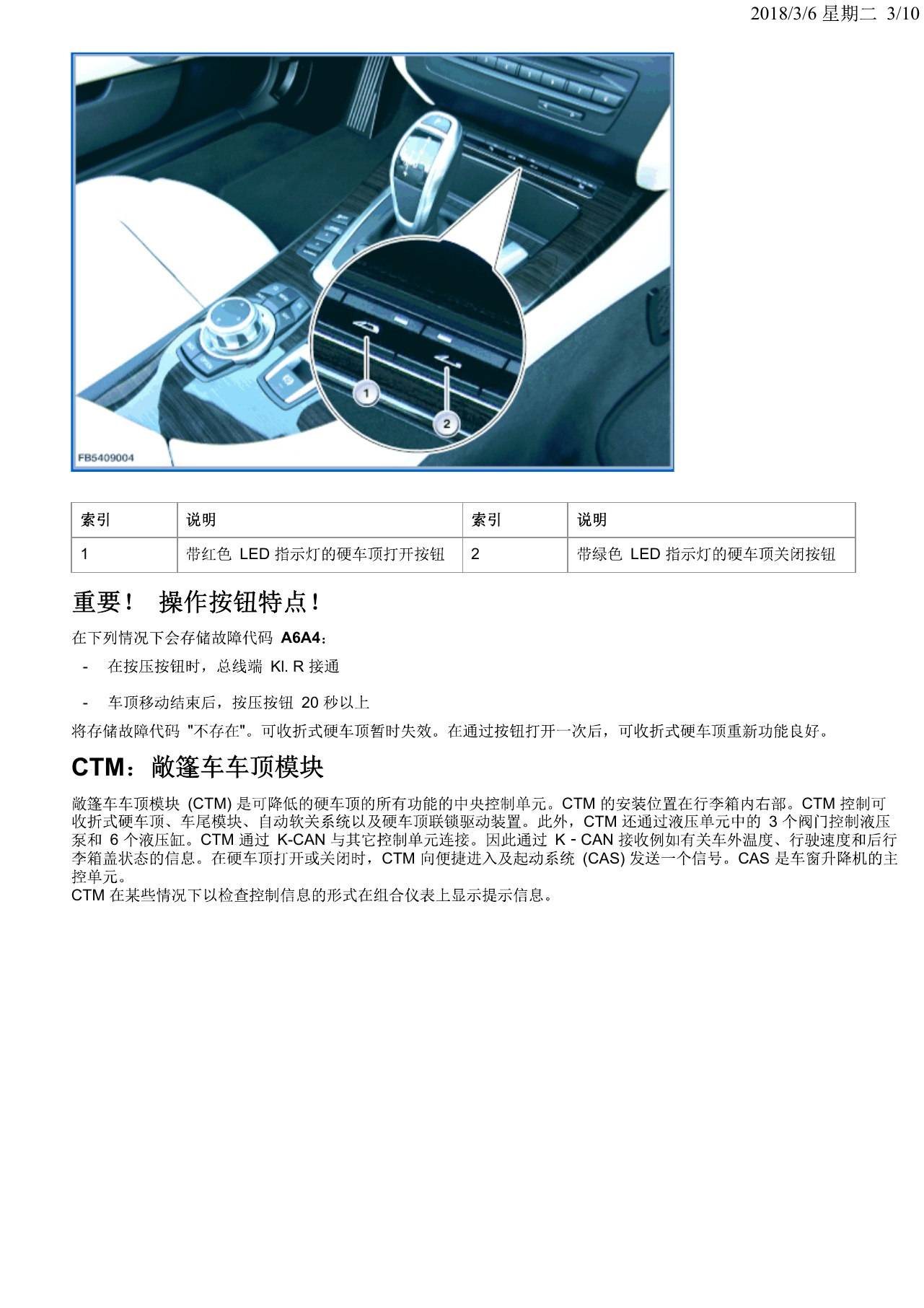

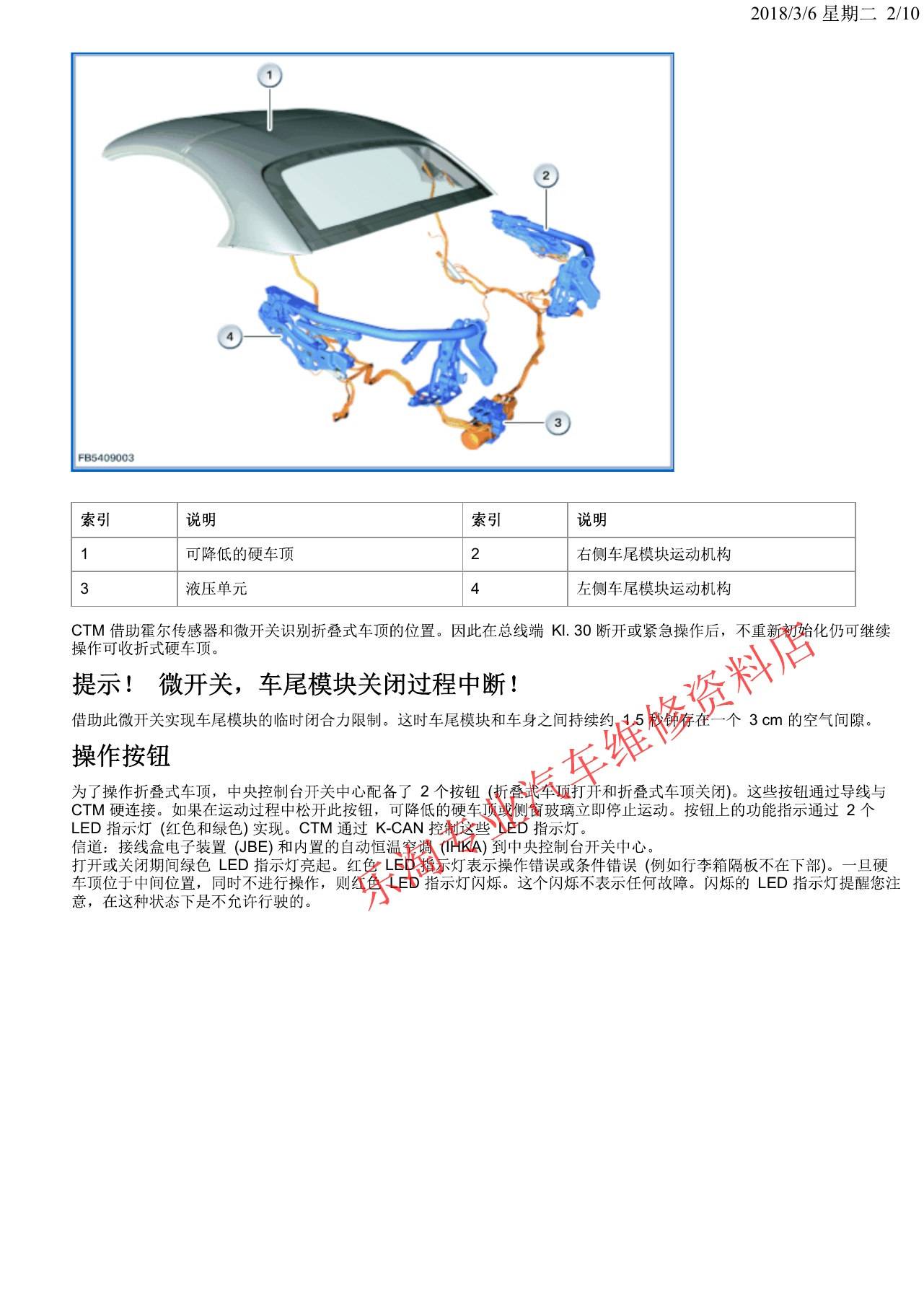

四、E89折叠式硬顶结构

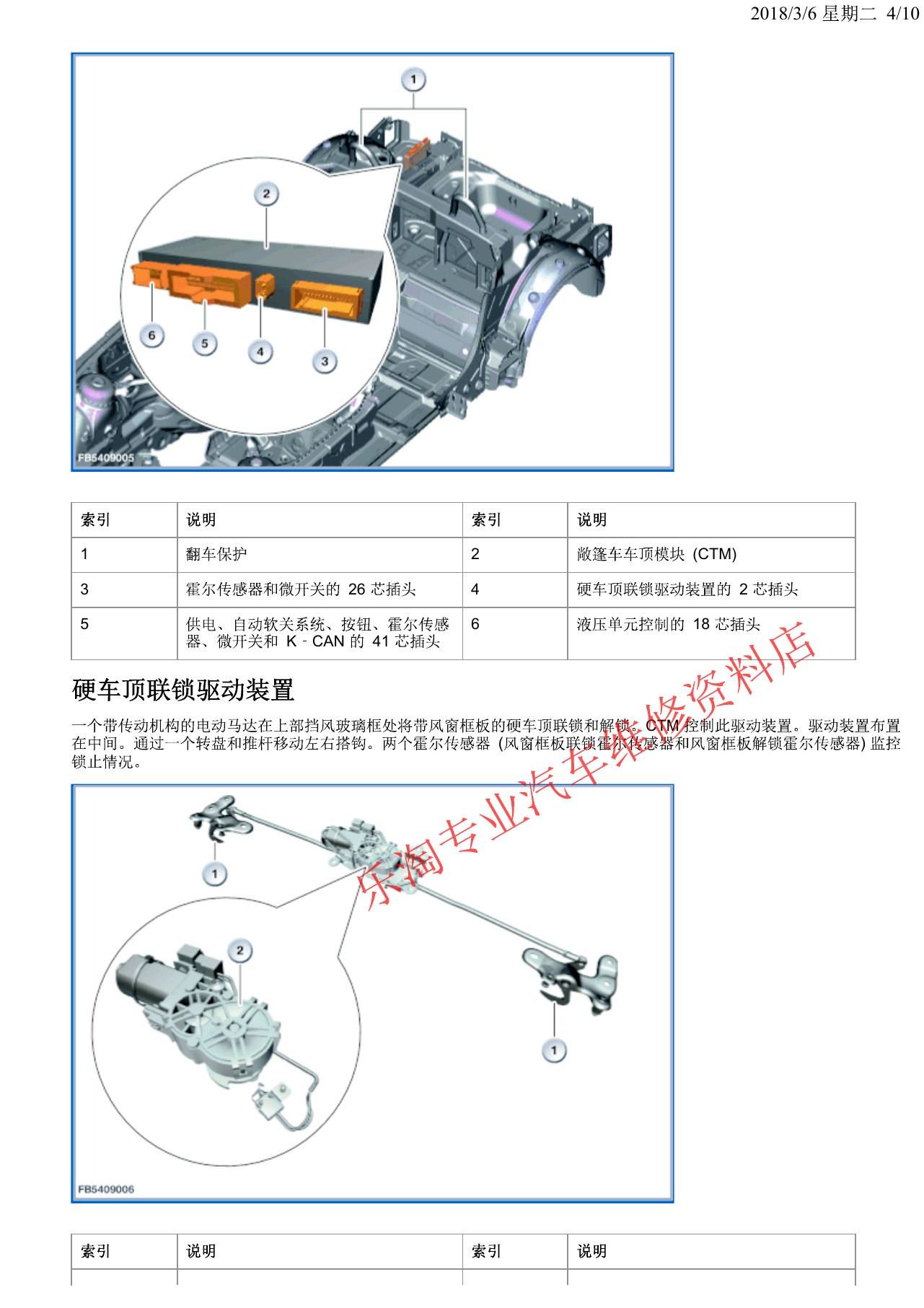

E89采用分段式硬顶,车顶机械件、液压管路、泵总成及锁止机构共同完成折叠。机构动作受阻时,不应反复强制操作,应先确认各部件位置和液压状态。

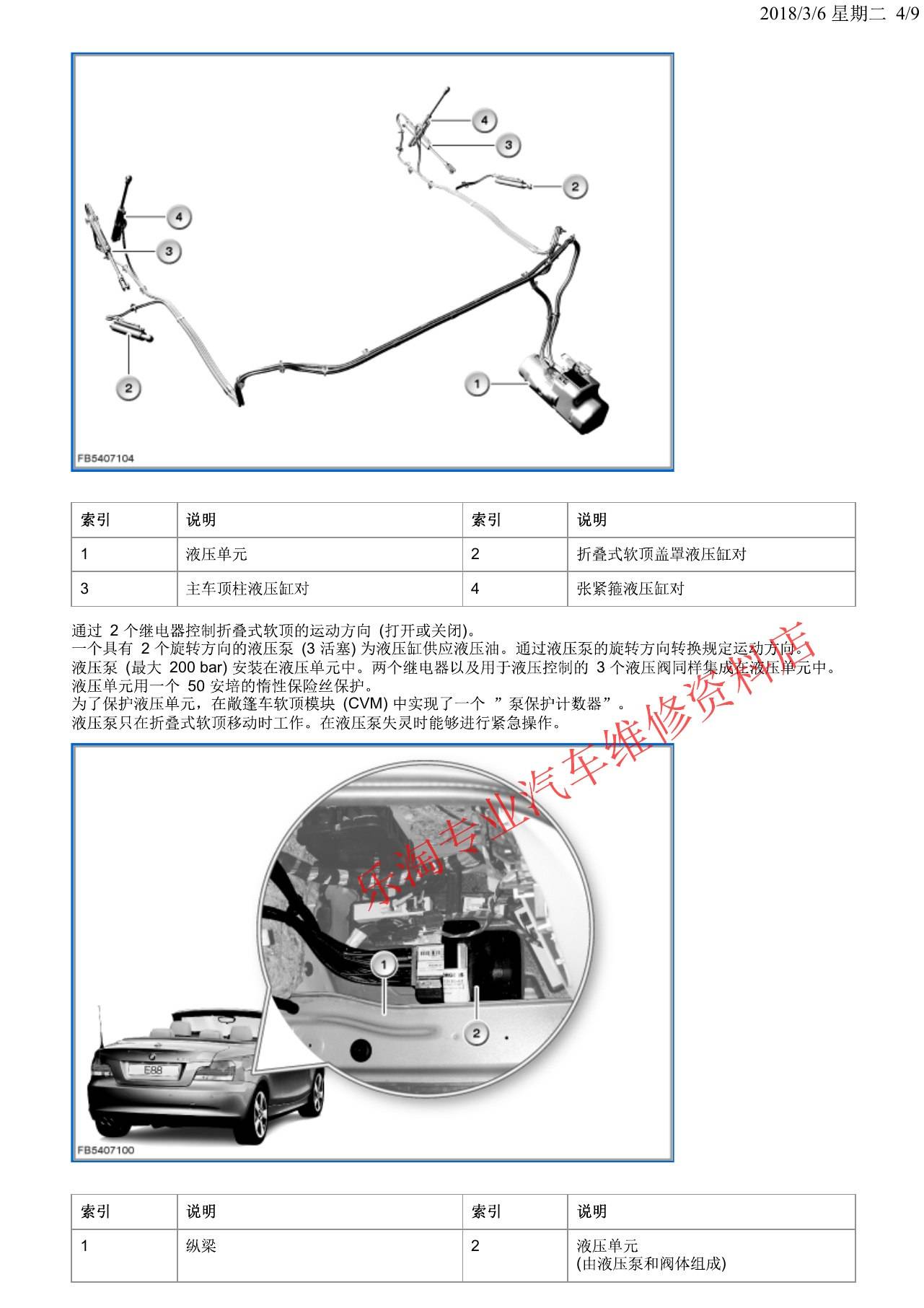

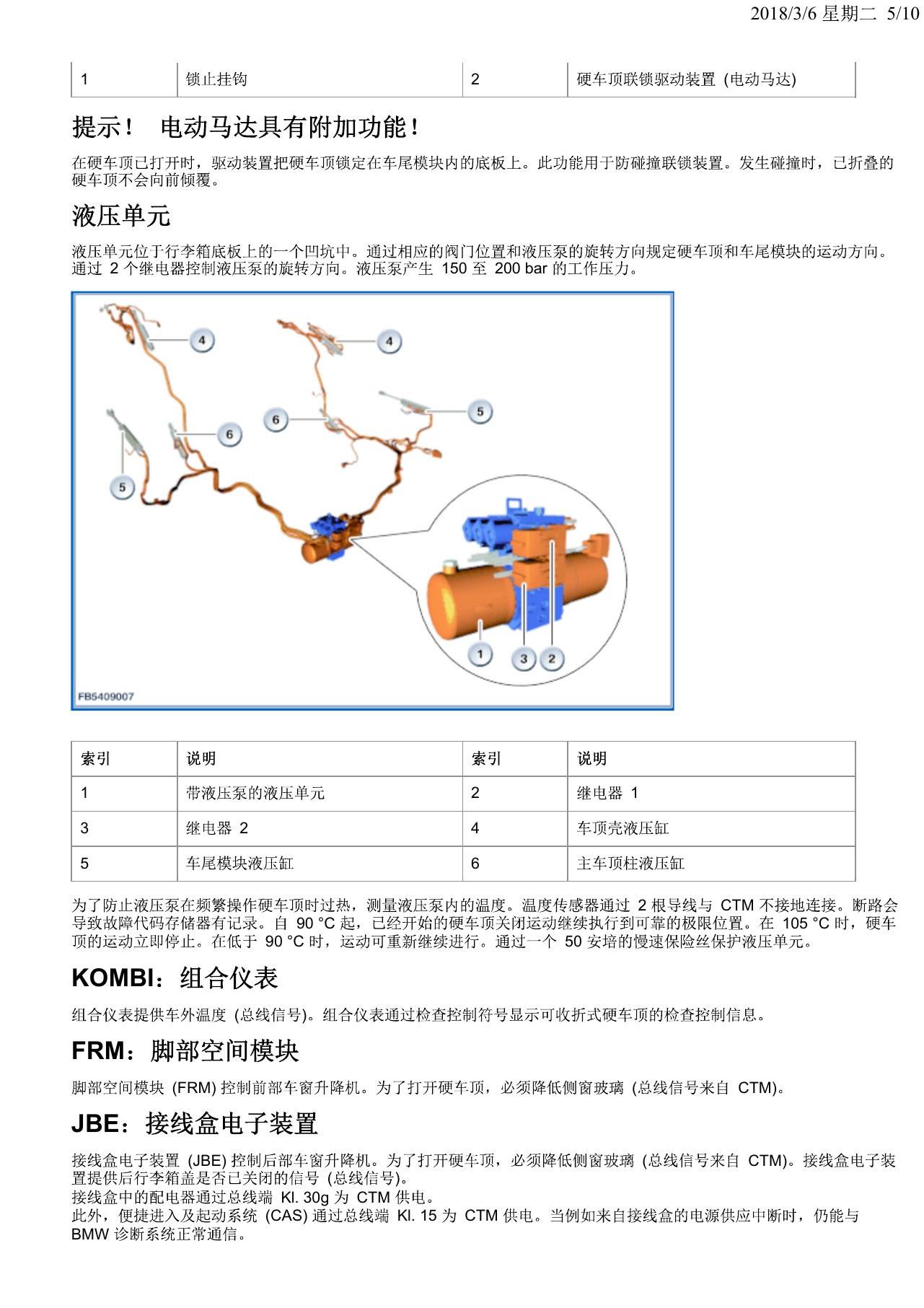

五、液压泵、阀体和管路
液压系统负责驱动车顶和相关盖板,泵、阀体、油缸及管路必须保持密封。发现动作缓慢、不同步或中途停止时,应检查液位、泄漏、供电和位置反馈。

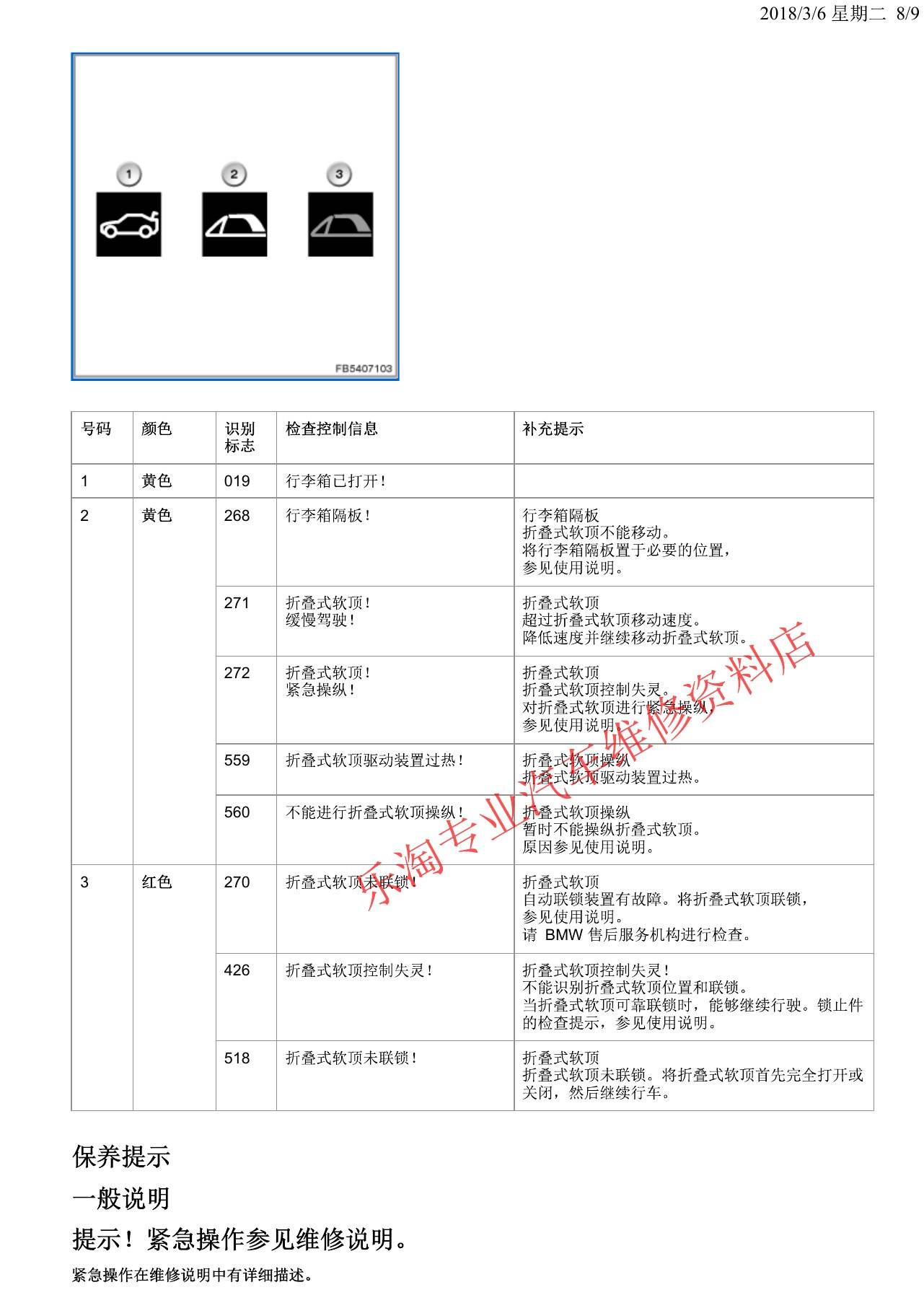

六、诊断与应急操作
先依据状态值确认操作条件,再检查故障码、传感器反馈和执行器控制。需要应急关闭或打开时,必须使用对应车型规定的步骤,避免机械件不同步或液压系统损坏。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
