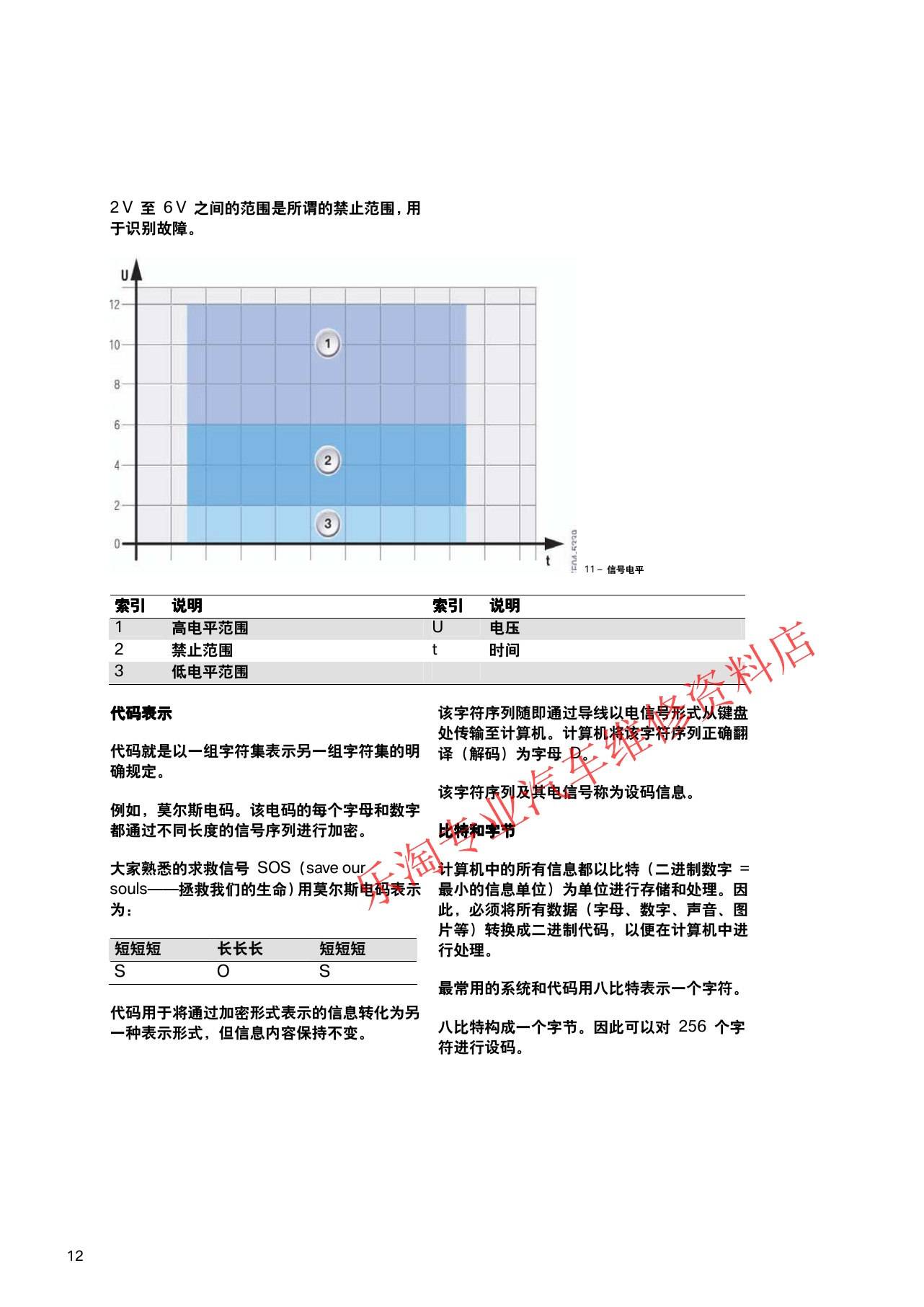

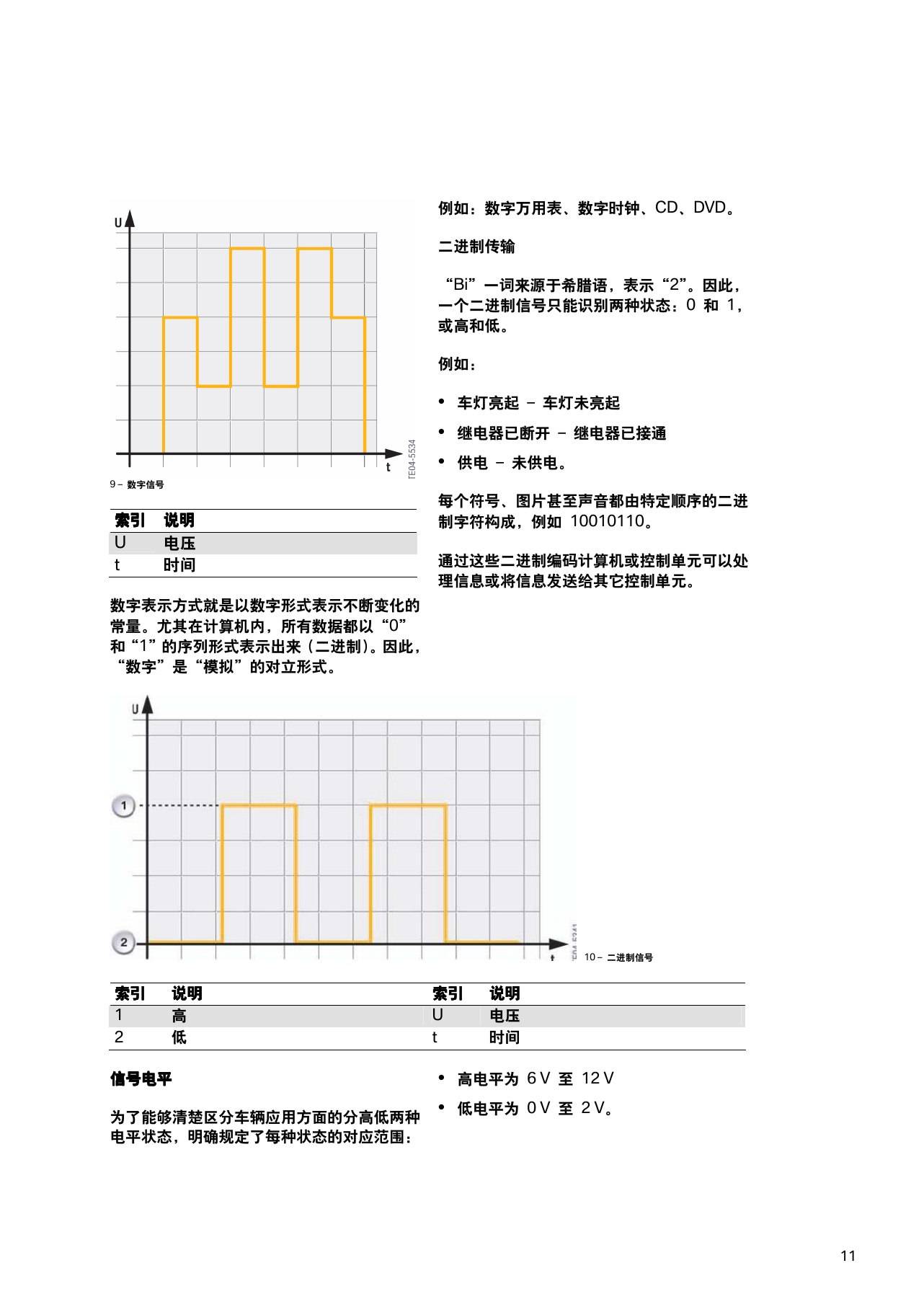

一、先理解周期、频率与占空比
方波诊断首先要区分电压幅值、周期、频率、脉冲宽度和占空比。示波器时间轴或电压轴设置不合适,会把正常信号压缩成直线或只显示局部细节。


二、示波器量程和采样设置
测量前根据被测信号选择通道、耦合方式、触发条件、时间基准和电压范围。对比两路信号时还要确认共同接地和时间同步,避免设置差异造成错误结论。

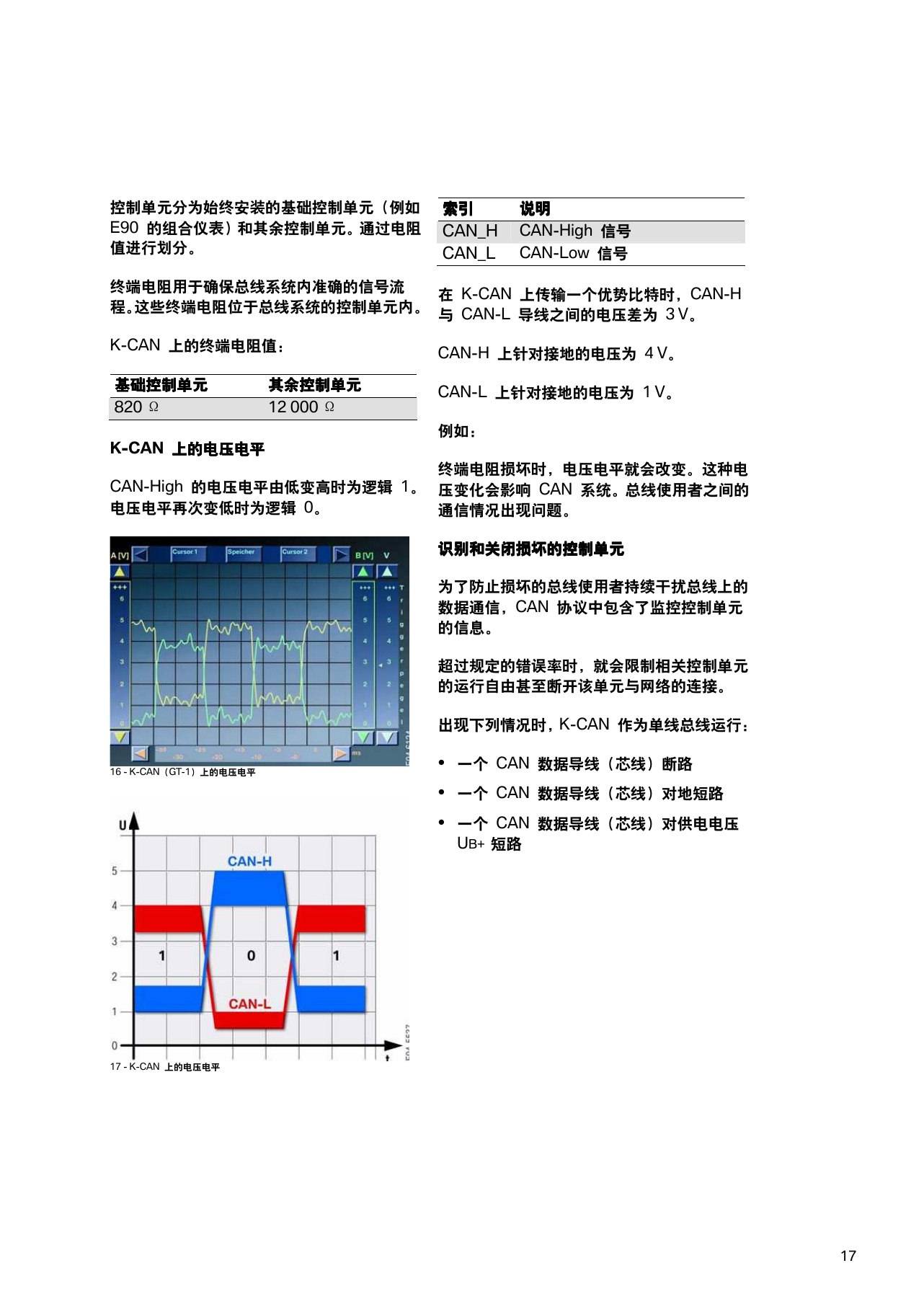

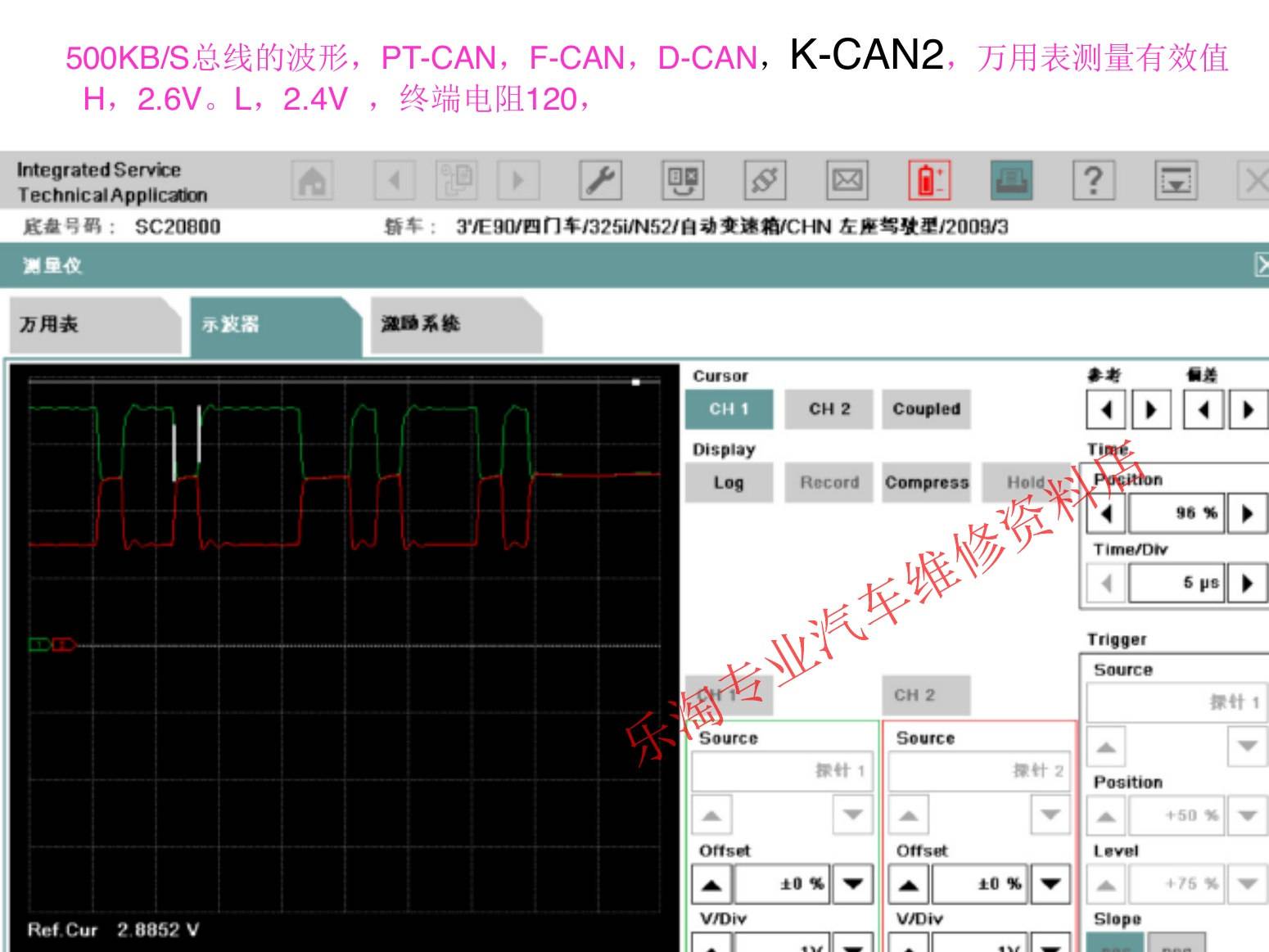

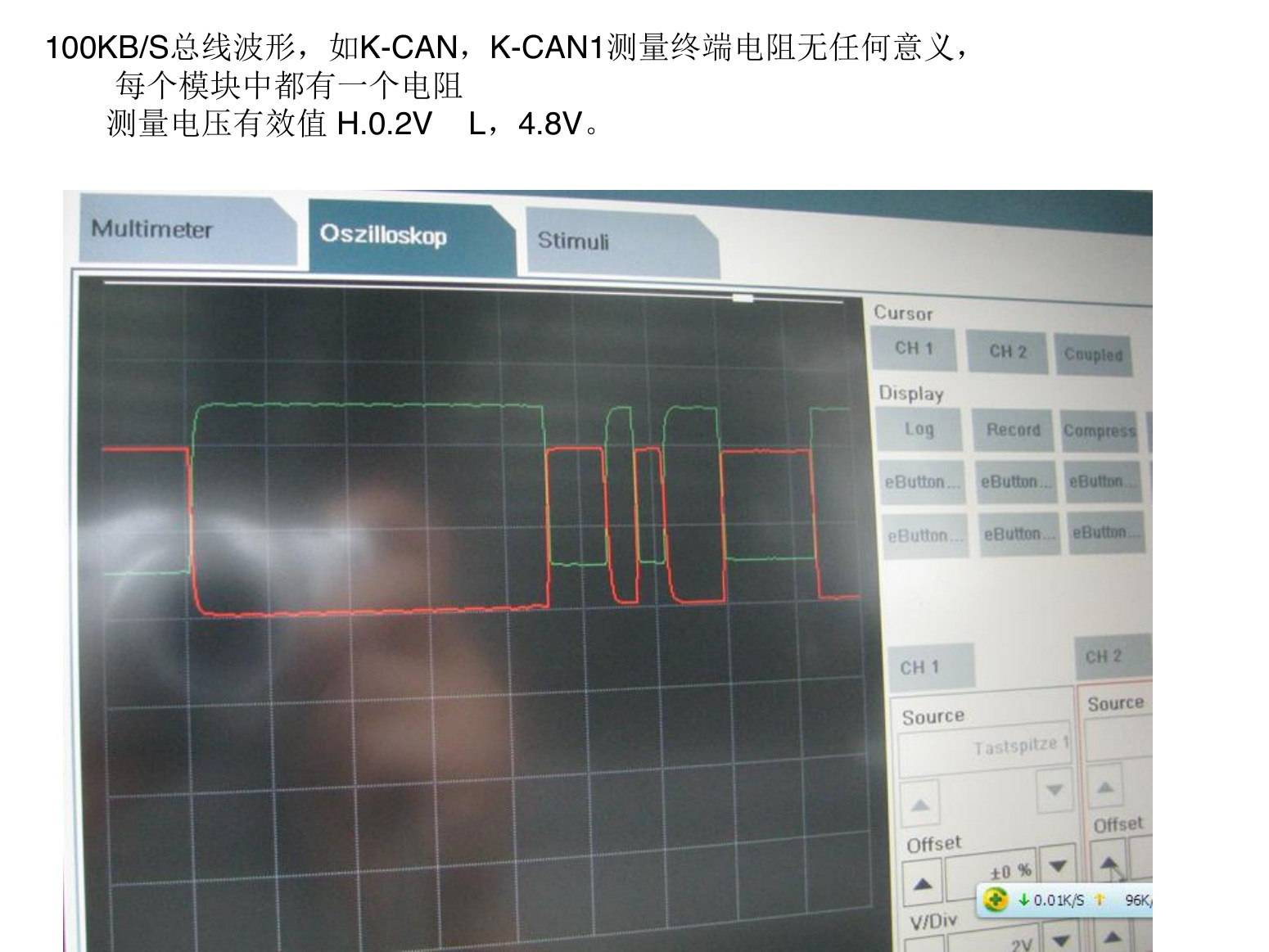

三、CAN差分信号
CAN诊断应同时观察高、低两条线路。除幅值外,还要关注两路信号是否对称、显性位是否对应、是否存在固定电平和异常尖峰;不同总线类型的工作电平不能混用。

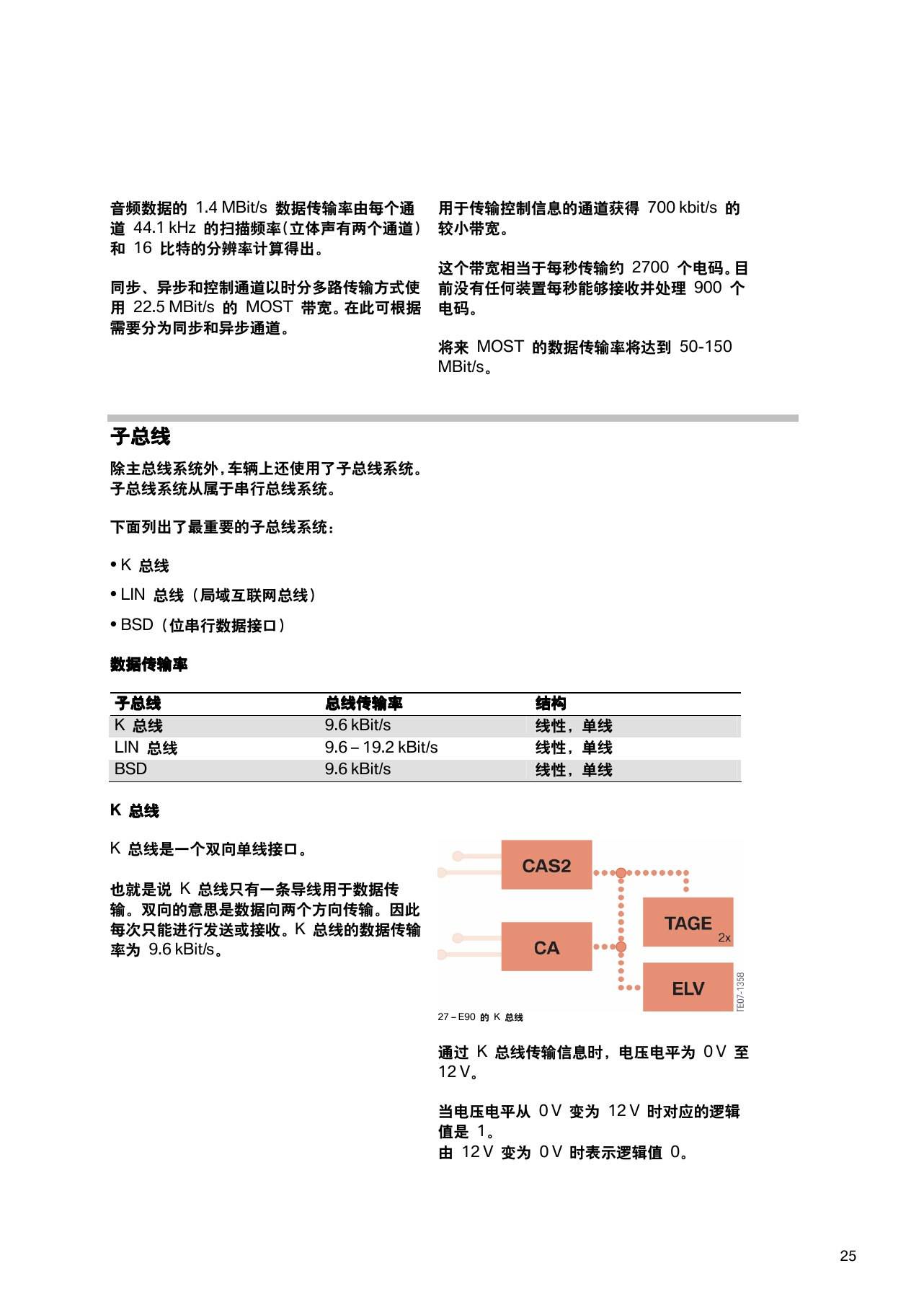

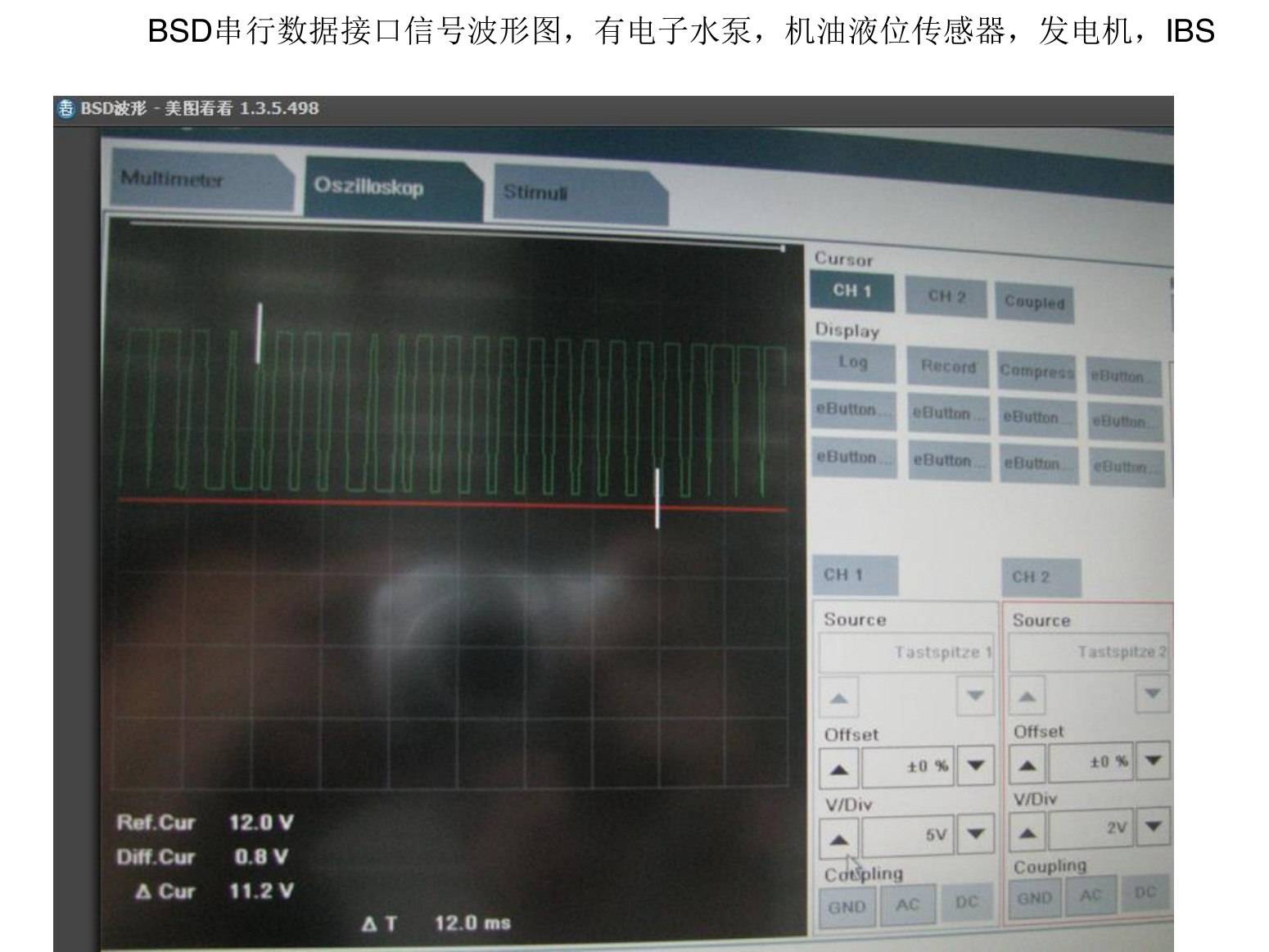

四、LIN与BSD单线通信
LIN和BSD属于单线通信,波形由主从通信、供电电压和线路负载共同决定。出现无波形、幅值不足或波形变形时,应依次检查供电、线路、主控端和从属部件。

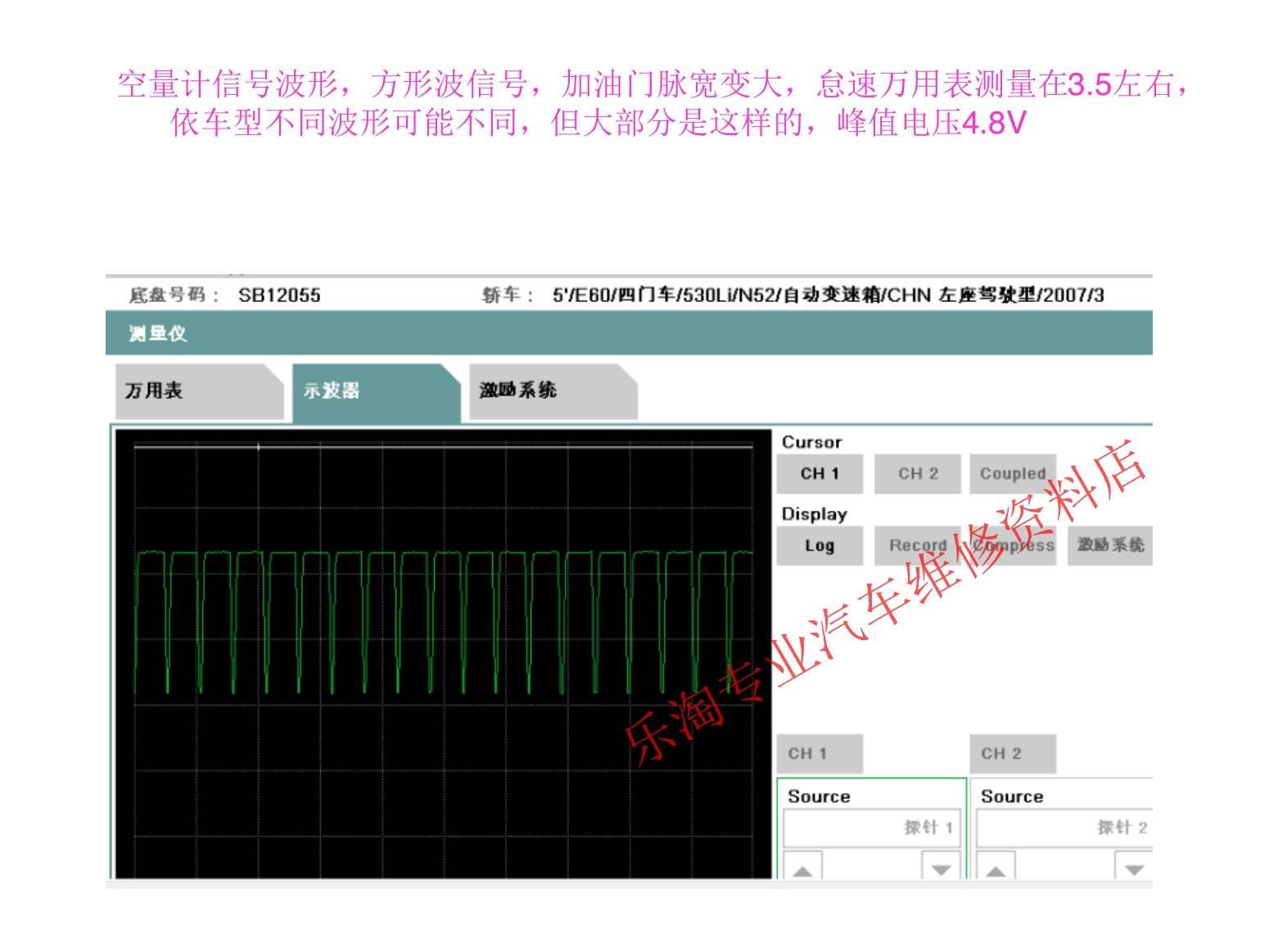

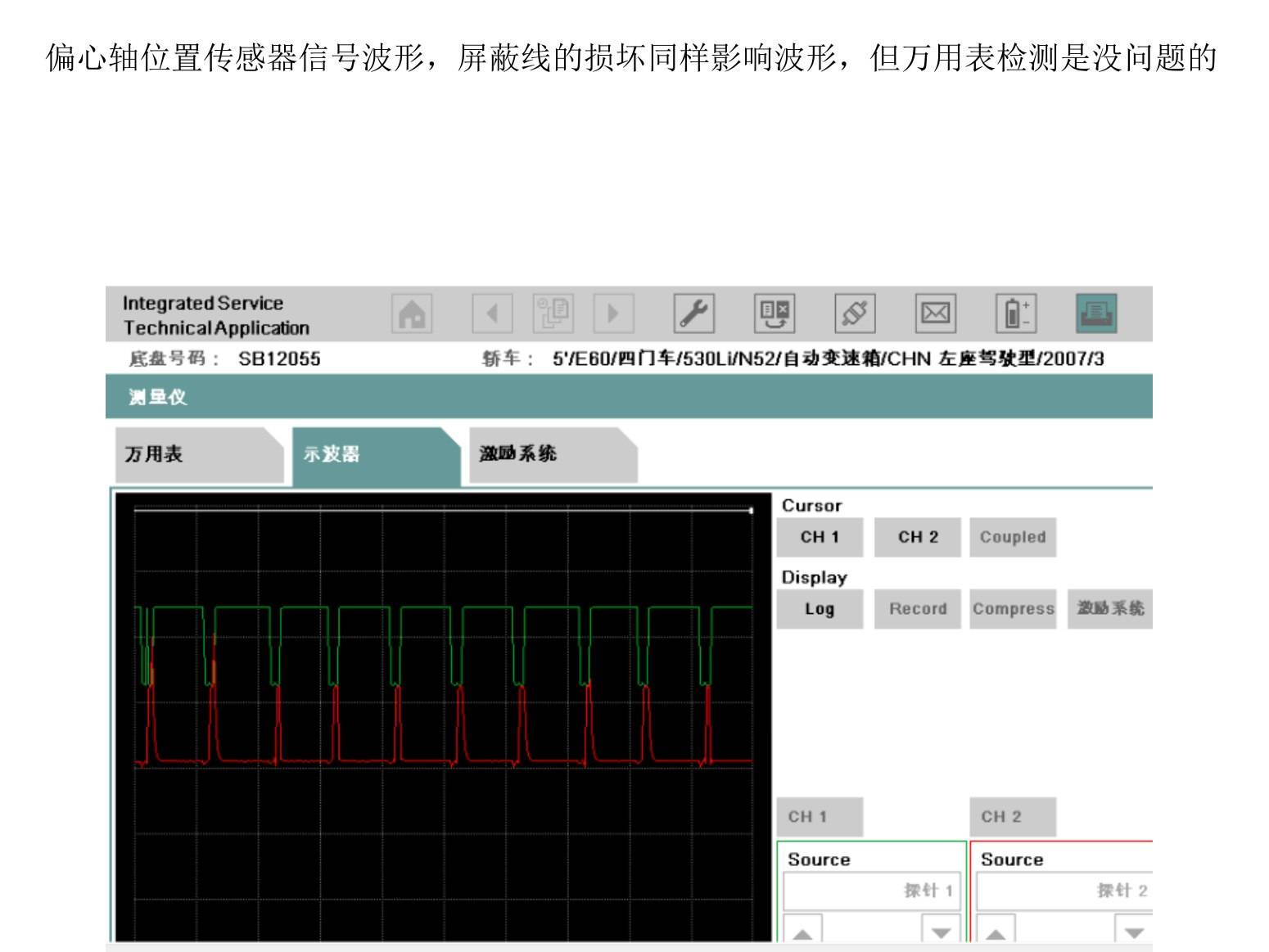

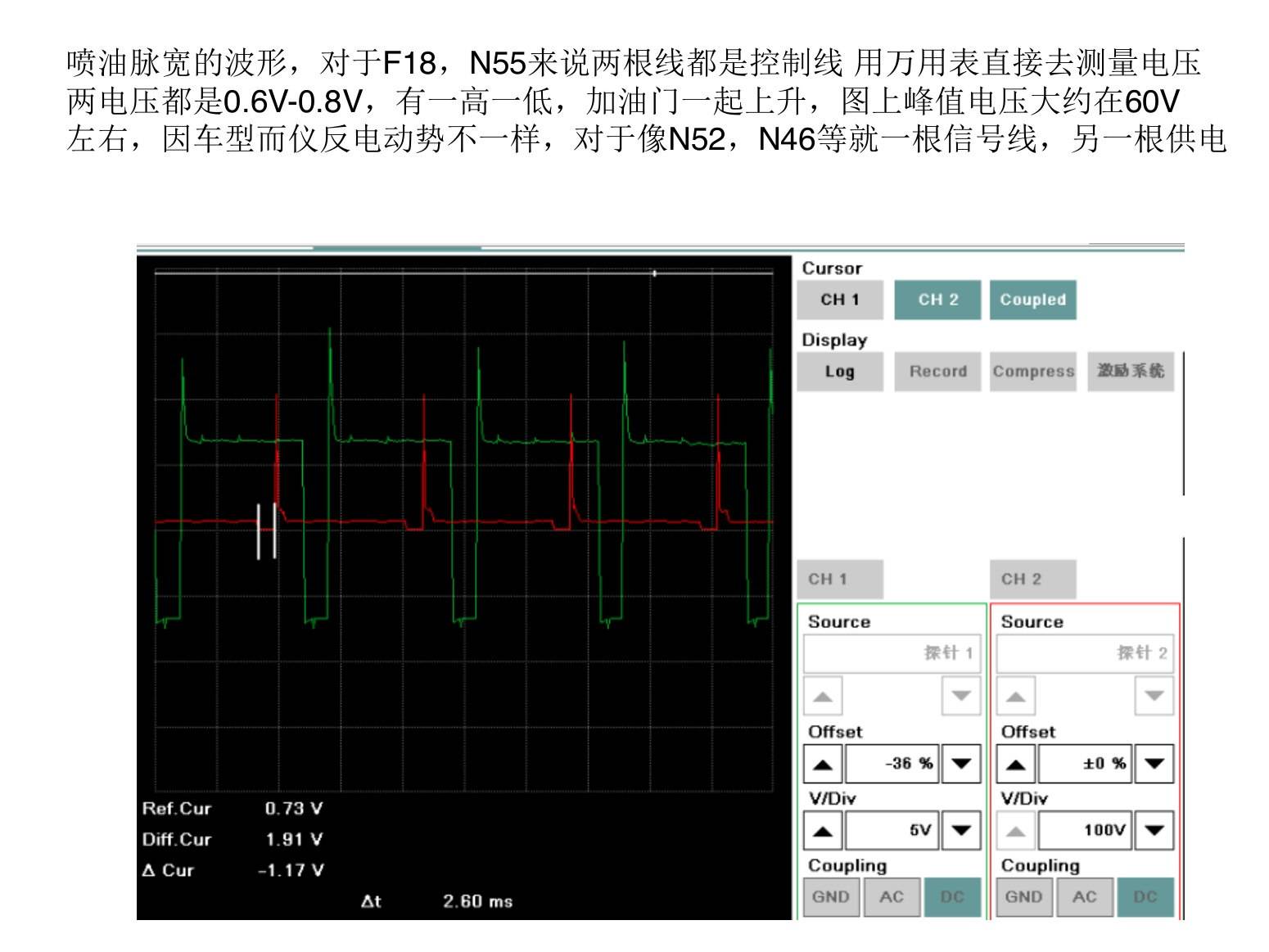

五、传感器与执行器波形

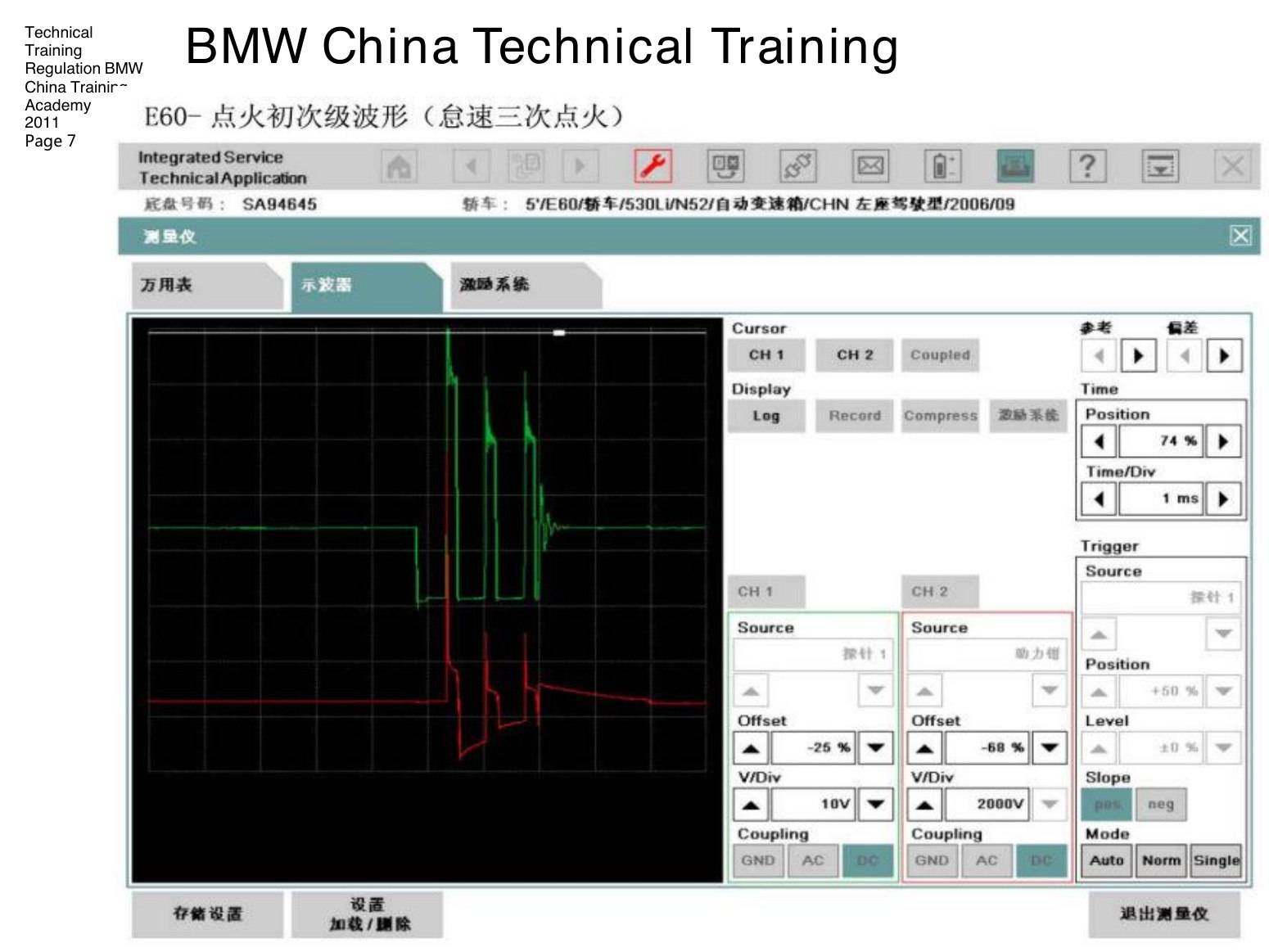

压力、位置、转速、凸轮轴、点火和调光等信号的判断重点并不相同。应把波形与转速、负荷、温度及控制命令对应起来,不能脱离工况只比较外形。

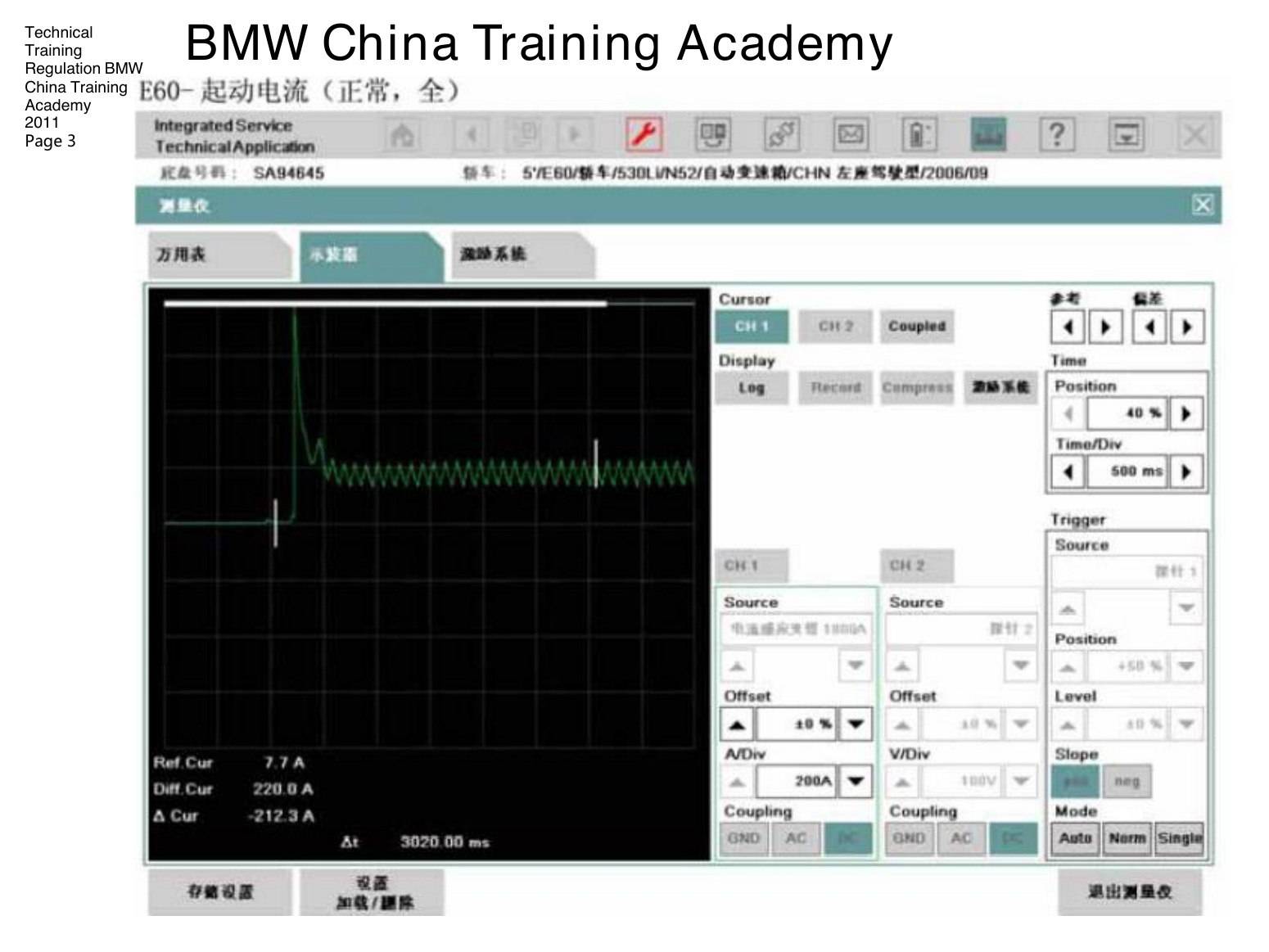

六、起动电流与气缸比较
起动电流和电压波形可用于比较各气缸压缩过程的一致性。波峰或周期差异只能作为诊断线索,还需结合机械检查、转速信号和其他测量结果确认原因。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
